AGB 604/WP - Grill électrique WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Grill électrique professionnel de table
Marque	Whirlpool
Modèle	AGB 604/WP
Dimensions (L x P x A hors tout)	400 x 650 x 440 mm (plan de travail 300 mm)
Poids	Environ 35 kg
Tension d'alimentation	230 V 3~ ou 400 V 3N~
Puissance nominale	5,0 kW
Plage de température	50 °C à 300 °C
Commandes	Thermostat rotatif avec positions 0-300 °C
Voyants	Vert (tension) et orange (résistances)
Surface de cuisson	Plaque en acier
Accessoires inclus	Plateau attrape-jus
Type de câble d'alimentation	H07 RN-F, section 4 x 1,5 mm² ou 5 x 1,5 mm²
Installation	Sur plan de travail, sous hotte aspirante recommandée
Nettoyage	Raclette ou linge humide, détergent neutre ; ne pas utiliser de jets d'eau
Entretien	Graisser la plaque après nettoyage
Sécurité	Thermostat de sécurité ; débrancher avant entretien
Conformité	CE, Directive RAEE (2002/96/EC)
Pays d'origine	Fabriqué en Italie
Service après-vente	Whirlpool - pièces détachées disponibles

FOIRE AUX QUESTIONS - AGB 604/WP WHIRLPOOL

Comment nettoyer la plaque du grill ?

Après refroidissement, utilisez une raclette ou un linge humide pour enlever les résidus. Lavez avec de l'eau chaude et un détergent neutre. Rincez et essuyez soigneusement. Ne jamais utiliser de produits abrasifs ou de jets d'eau directs.

Quelle est la température maximale du grill ?

Le thermostat permet de régler la température de 50 °C à 300 °C. Le voyant orange s'éteint lorsque la température est atteinte.

Puis-je utiliser des ustensiles métalliques sur la plaque ?

Oui, mais il est recommandé d'utiliser des ustensiles en bois ou en plastique résistant à la chaleur pour éviter de rayer la surface en acier. Enlevez les résidus avec une raclette adaptée.

Comment installer correctement l'appareil ?

L'installation doit être réalisée par un personnel qualifié. L'appareil doit être posé sur un support pouvant supporter son poids (35 kg). Placez-le sous une hotte aspirante. Raccordez-le au réseau avec un dispositif de coupure omnipolaire (ouverture des contacts ≥ 3 mm).

Que faire si l'appareil ne chauffe pas ?

Vérifiez d'abord que l'interrupteur principal est allumé et que le thermostat n'est pas sur 0. Contrôlez le disjoncteur en amont. Si le voyant vert (tension) est éteint, le problème peut venir de l'alimentation. Si le voyant orange reste allumé sans chauffe, appelez le service après-vente.

Comment changer le câble d'alimentation ?

Le remplacement doit être effectué par un professionnel qualifié. Utilisez un câble de type H07 RN-F de section appropriée (4x1,5 mm² ou 5x1,5 mm²). Assurez-vous que le fil de terre soit plus long que les autres.

Cet appareil est-il adapté à un usage professionnel ?

Oui, le modèle AGB 604/WP est un grill électrique professionnel conçu pour une utilisation intensive. Il offre une puissance de 5 kW et une plage de température étendue.

Comment régler la température ?

Tournez le thermostat rotatif à la valeur souhaitée entre 50 °C et 300 °C. Le voyant orange s'allume lorsque les résistances chauffent et s'éteint quand la température est atteinte.

Que signifie le voyant vert ?

Le voyant vert indique que l'appareil est sous tension. Il s'allume dès que l'interrupteur principal est enclenché. Le voyant orange indique que les résistances sont en fonctionnement.

Où trouver des pièces détachées pour ce grill ?

Les pièces détachées sont disponibles auprès du service après-vente Whirlpool. Contactez un revendeur agréé ou consultez le site officiel. Utilisez le numéro de modèle AGB 604/WP pour commander.

MODE D'EMPLOI AGB 604/WP WHIRLPOOL

Instructions pour l'installation, l'utilisation et l'entretien

Grillade electrique

AGB 604/WP · AGB 606/WP · AGB 605/WP

AGB 609/WP

AGB 610/WP

AGB 551/WP • AGB 553/WP • AGB 552/WP

AGB 558/WP · AGB 560/WP · AGB 559/WP

AGB 536/WP • AGB 538/WP • AGB 537/WP

AGB 543/WP • AGB 544/WP • AGB 545/WP

Whirlpool

Représentation schématique et mesures page 3

Instructions pour l'installation 10

Mise en route 10

Dispositions de loi; règles techniques et directives 10 Installation 10 Connexion électrique 10 Système équipotentiel 10 Mise en route 10

Notice d'emploi 11

Mise en marche 11

Précautions particulières 11

Nettoyage 11

Non-emploi prolongé de l'appareil 11

En cas de panne 11

Entretien 11

Directive RAEE 11

Schémas électriques 12-15

Avtissement 16

400× 650× 300 (440)

Poids env. 35kg

600× 650× 300 (440)

Poids env. 48 kg

AGB 604-605-606/wp

400× 650× 300 (440)

Poids env. 35kg

AGB 609/WP

600× 650× 300 (440)

Poids env. 48 kg

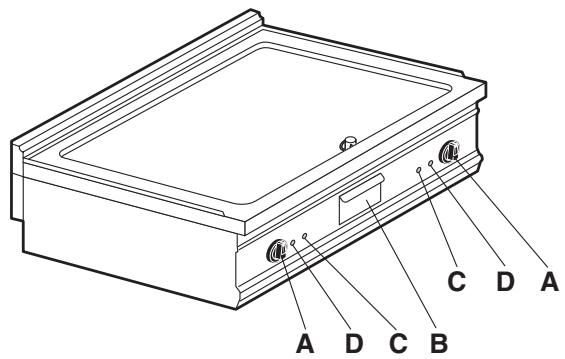

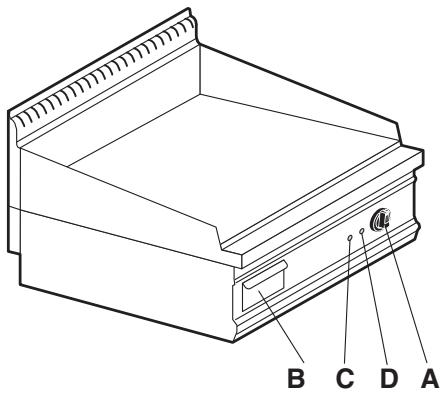

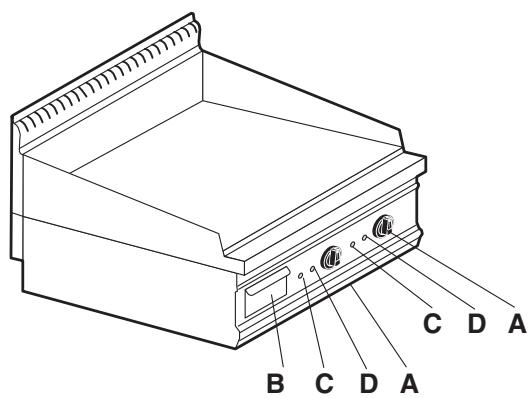

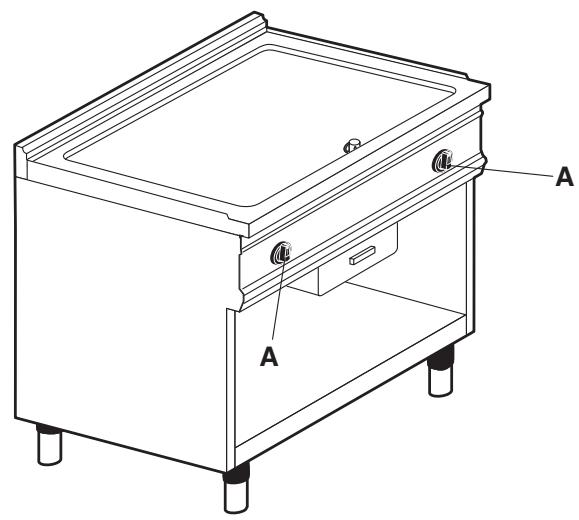

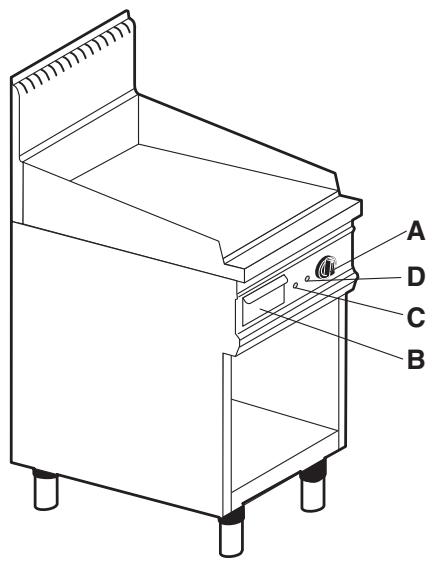

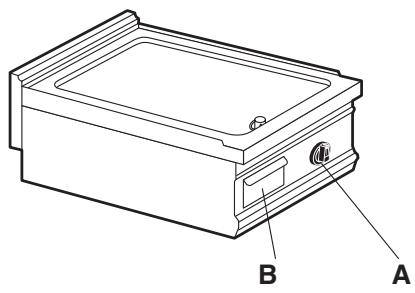

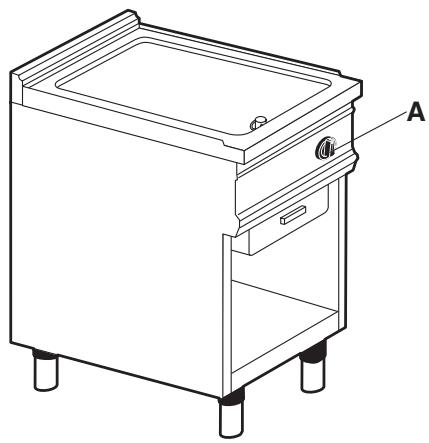

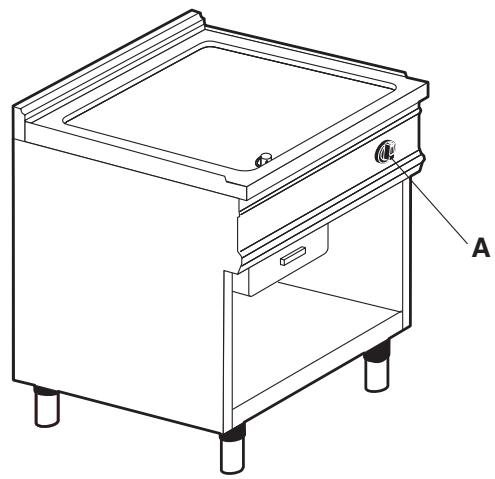

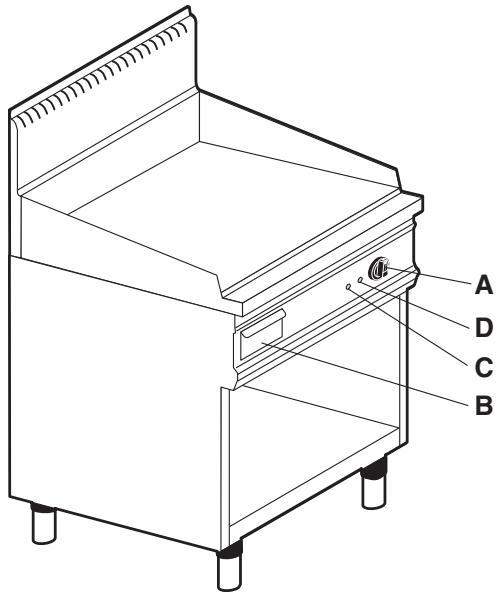

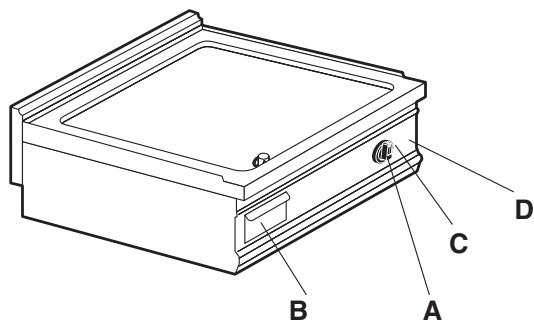

A Interrupteur principal B Plateau attrape jus Lampadaire (tension) D Lampe témoin (résistances)

400 × 700 × 870 (1080)

Poids env. 69 kg

AGB 551-552-553/wp

400 × 700 × 870 (1080)

Poids env. 69 kg

600× 700× 870 (1080)

Poids env. 82 kg

600× 700× 870 (1080)

Poids env. 82 kg

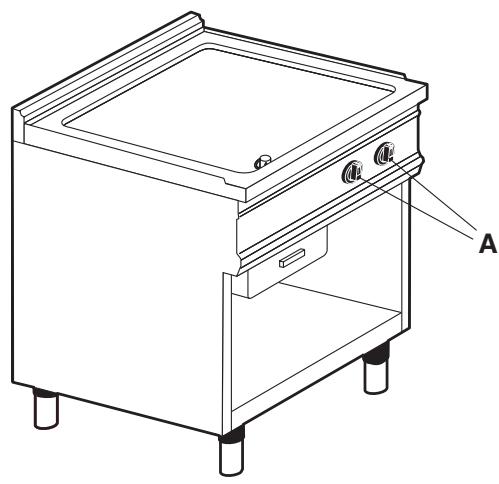

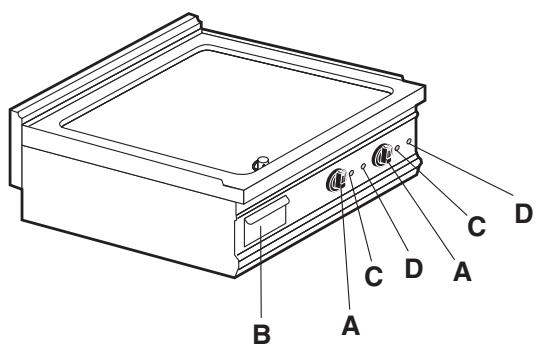

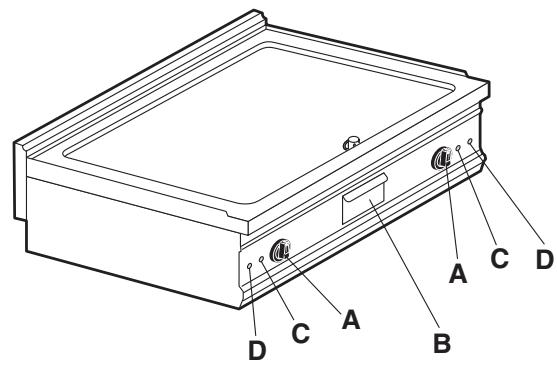

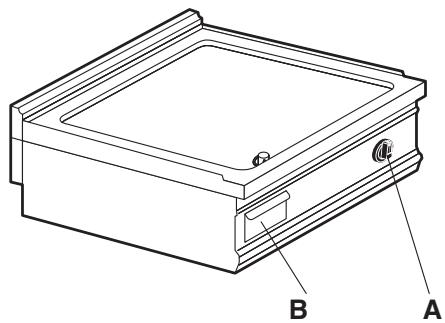

A Interrupteur principal B Plateau attrape jus C Lampe témoins (tension) D Lampe témoins (résistances)

600× 650× 300 (440)

Poids env. 48 kg

800 × 650 × 300 (510)

Poids env. 70kg

AGB 610/WP

600× 650× 300 (440)

Poids env. 48 kg

800× 650× 300 (440)

Poids env. 70kg

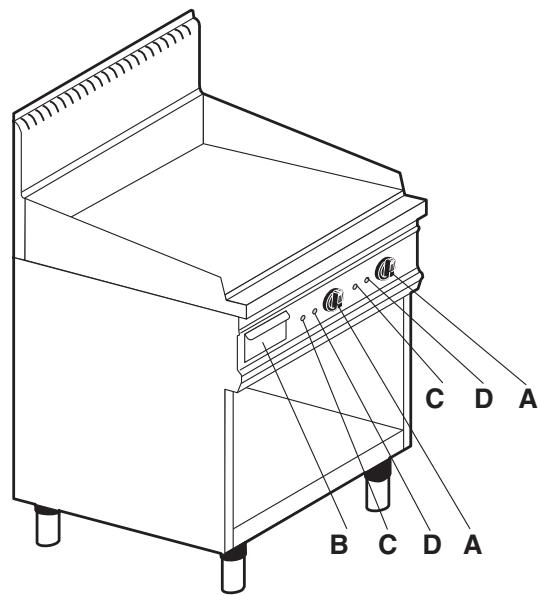

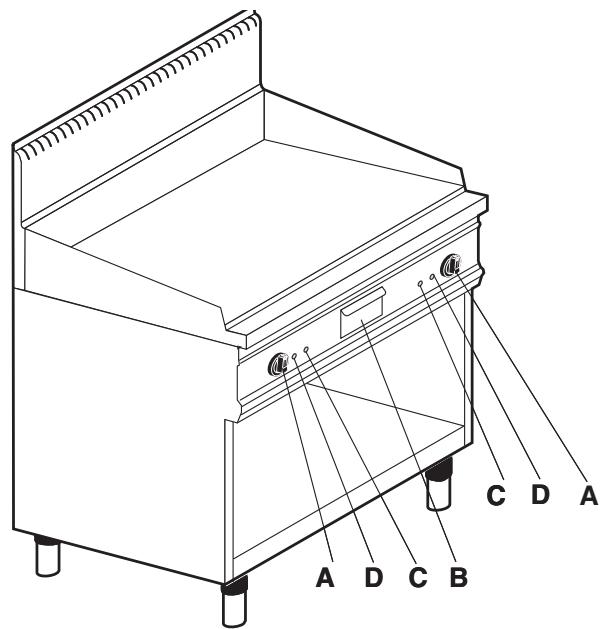

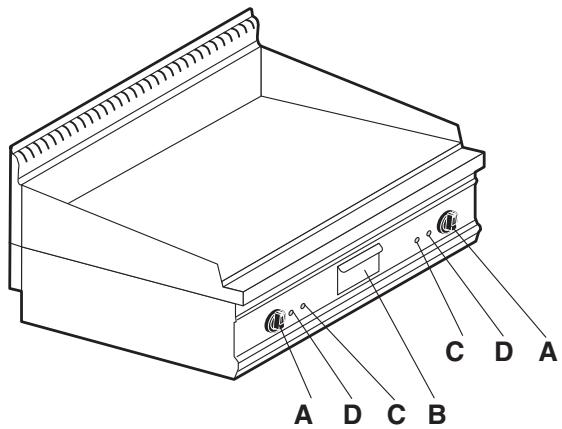

A Interrupteur principal B Plateau attrape jus Lampadaire (tension) D Lampe témoin (résistances)

600× 700× 870 (1080)

Poids env. 82 kg

800 × 700 × 870 (1080)

Poids env. 102kg

600× 700× 870 (1080)

Poids env. 82 kg

AGB 558-559-560/wp

800 × 700 × 870 (1080)

Poids env. 102kg

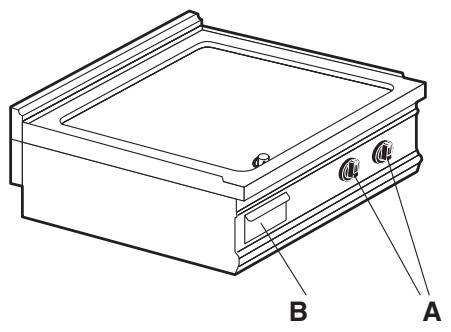

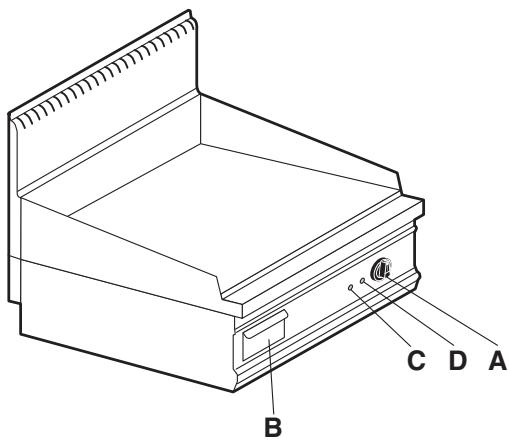

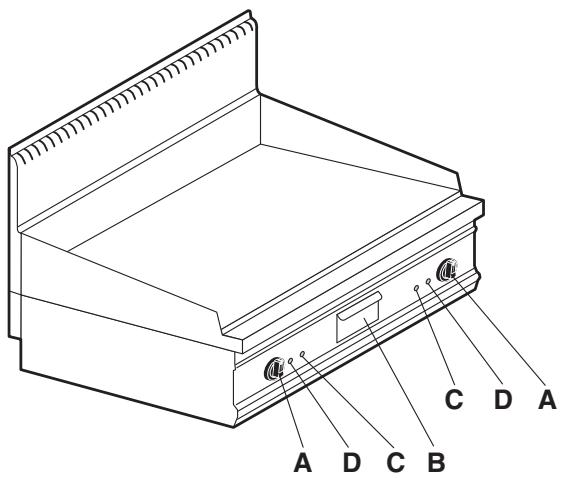

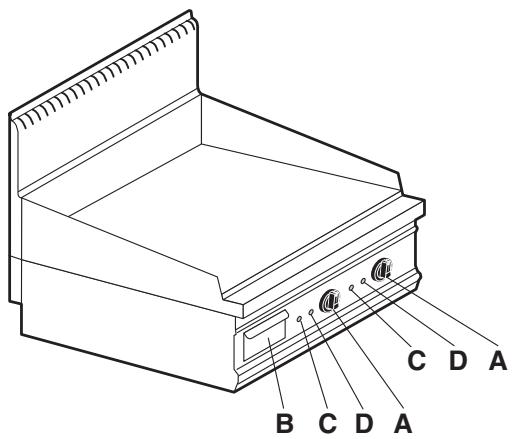

A Interrupteur principal B Plateau attrape jus Lampadaire (tension) D Lampe témoins (résistances)

400× 700× 300 (440)

Poids env. 35 kg

600× 700× 300 (440)

Poids env. 48 kg

AGB 536-537-538/WP

400 × 700 × 300 (510)

Poids env. 35 kg

600× 700× 300 (510)

Poids env. 48 kg

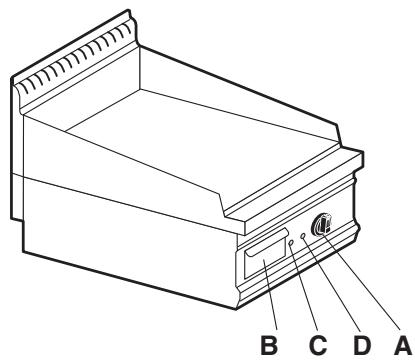

A Interrupteur principal B Plateau attrape jus C Lampe témoins (tension) D Lampe témoins (résistances)

600× 700× 300 (440)

Poids env. 48 kg

800 × 700 × 300 (510)

Poids env. 70kg

600× 700× 300 (510)

Poids env. 48 kg

AGB 543-544-545/WP

800 × 700 × 300 (510)

Poids env. 70kg

A Interrupteur principal B Plateau attrape jus C Lampe témoin (tension) D Lampe témoin (résistances)

Caractéristiques des appareils

La plaquette des caractéristiques est placée devant à droite, sur le tableau des commandes où sont indiquées toutes les données de connexion.

	CAT/KAT	GAS/GAZ	G30	G31	G20	G25
	I2H23B/P	P mbar	30	30	20	-
	I2H3+	P mbar	30	37	20	-
	I2H3+	P mbar	28	37	20	-
CE	I2L3B/P	P mbar	30	30	-	25 NL
	I2ELL3B/P	P mbar	50	50	20	DE
TIPO/TYPE	I2E+3+	P mbar	28	37	20	FR BE
MOD.ART.	I2H23B/P	P mbar	50	50	20	- AT CH
	I2E	P mbar	-	-	20	LU
CE N.	I2H23B/P	P mbar	30	30	-	- EE LT
N.	I2H3+	P mbar	28	37	20	- EE LT LT
Σ Qn kW	I3B/P	P mbar	30	30	-	NO MT CY IS HU
MOD. m3/h	I3+	P mbar	28	37	-	CY
Predisposato gas: - Gas preset: - Prevou pour gaz:
Eingestelt für Gas: - Peradapo para gas: - Geschukt voor:
V AC	kW	Hz				MADE IN ITALY
L'APPEARIL DOIT ETRE BRANCHE CONFORMMEMENT AUX LOIS EN VIGUEUR ET INSTALLÉS DANS UN LOCAL BIEN AÈRE. LIRE LES MANUELS D'INSTRUCTION AVANT L'INSTALLATION ET L'UTILISATION DE L'APPEARIL. L'APPEARIL DOIT ETRE INSTALLÉ PAR UN PERSONNEL QUALIFIÉ.

GRILLADE VARIPAN

Modèle	Dim.: LxPxA (h totale) plan de travail	Tension nominale	Puissance	Cable de connexion Section
	400 x 650 x 300 (440)	230 V 3 ou 400 V 3N	5.0 kW	4 x 1.5 mm² ou 5 x 1.5 mm²
	400 x 700 x 300 (510)	230 V 3 ou 400 V 3N	5.0 kW	4 x 1.5 mm² ou 5 x 1.5 mm²
	400 x 700 x 870 (1080)	230 V 3 ou 400 V 3N	5.0 kW	4 x 1.5 mm² ou 5 x 1.5 mm²
AGB 604-605-606/WP	400 x 650 x 300 (440)	230 V 3 ou 400 V 3N	5.0 kW	4 x 1.5 mm² ou 5 x 1.5 mm²
AGB 536-537-538/WP	400 x 700 x 300 (510)	230 V 3 ou 400 V 3N	5.0 kW	4 x 1.5 mm² ou 5 x 1.5 mm²
AGB 551-552-553/WP	400 x 700 x 870 (1080)	230 V 3 ou 400 V 3N	5.0 kW	4 x 1.5 mm² ou 5 x 1.5 mm²
	600 x 650 x 300 (440)	230 V 3 ou 400 V 3N	6.75 kW	4 x 2.5 mm² ou 5 x 2.5 mm²
	600 x 700 x 300 (510)	230 V 3 ou 400 V 3N	6.75 kW	4 x 2.5 mm² ou 5 x 2.5 mm²
	600 x 700 x 870 (1080)	230 V 3 ou 400 V 3N	6.75 kW	4 x 2.5 mm² ou 5 x 2.5 mm²
AGB 609/WP	600 x 650 x 300 (440)	230 V 3 ou 400 V 3N	6.75 kW	4 x 2.5 mm² ou 5 x 2.5 mm²
	600 x 700 x 300 (510)	230 V 3 ou 400 V 3N		4 x 2.5 mm² ou 5 x 2.5 mm²
	600 x 700 x 870 (1080)	230 V 3 ou 400 V 3N	6.75 kW	4 x 2.5 mm² ou 5 x 2.5 mm²
	600 x 650 x 300 (440)	230 V 3 ou 400 V 3N	6.75 kW	4 x 2.5 mm² ou 5 x 2.5 mm²
	600 x 700 x 300 (510)	230 V 3 ou400 V 3N	6.75 kW	4 x 2.5 mm² ou 5 x 2.5 mm²
	600 x 700 x 870 (1080)	230 V 3 ou 400 V 3N	6.75 kW	4 x 2.5 mm² ou 5 x 2.5 mm²

Mise en ROUTE

Avant de commencer les travaux de mise en route, enlever l'appareil de l'emballage.

Certaines pièces sont protégées par une pellicule adhésive ; il faudra l'enlever soigneusement.

Si des refus de colle restent attachés aux pièces, il faut les enlever avec des matériaux aptes au nettoyage, p. e. l'essence; en aucun cas ne doit être employés des matériaux abrasifs.

Monter les pieds de l'appareil qui doit être nivellé à la bulle; d'éventuelles faibles dénivellations peuvent être réglées en ajustant les pieds themselves.

Avec les versions top, il faut s'assurer que le support choisi puisse soutenir le poids de l'appareil.

L'interrupteur général ou la prise de courant doivent être dans les environs de l'appareil et facilement accessibles.

Il est conseillé de placer l'appareil sous une hotte d'aspiration afin de rendre rapide l'évacuation des fumées.

Si l'appareil est placé près d'un mur, mur de cloison, meuble de cuisine ou revêtement décoratif, ceux-ci doivent être en matériel ignifuge ou revêtis avec un tel matériel. En tout cas, il faut s'assurer que les règlements contre les incendies soient scrupuleusement respectés.

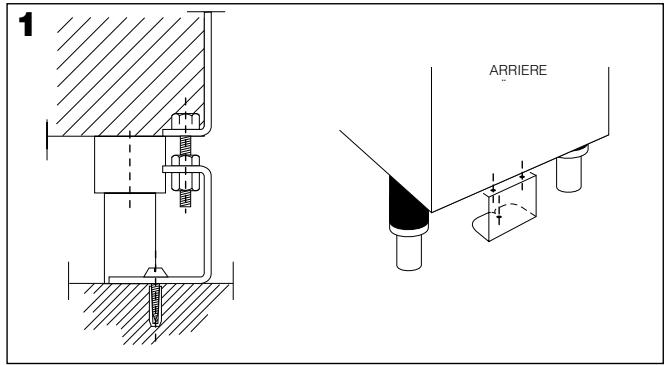

Pour le modèle AGB 551-552-553/WP

Si l'appareil est mis en œuvre séparément, il faut le fixer au sol.

Les pièces de fixation sont comprises. Pour réaliser le montage, suivre attentivement le dessin.

Dispositions de loi, règles techniques et directive

L'installation doit être réalisée en conformité avec les règlements suivants :

• Règlements en vigueur sur les accidents du travail
• Règlements CEI en vigueur.

Installation

L'installation, mise en marche et entretien de l'appareil doivent être exécutés par du personnel qualifié.

Tous les travaux nécessaires à l'installation doivent être exécutés dans le respect des lois en vigueur.

Le constructeur décline toute responsabilité en cas de mauvais fonctionnement à cause d'une installation non conforme aux indications.

Attention!

Comme prévu par les règlements internationaux, en exécutant la connexion de l'appareil, il faut installer en amont de celui-ci un dispositif, dont l'ouverture des contacts soit au moins de 3 mm, qui permette de débrancher l'appareil du réseau de façon omnipolaire.

Connexion électrique

Le câble de connexion doit avoir les caractéristiques suivantes : il doit être au moins du type H07 RN-F avec une section proportionnée à l'appareil (voir "Caractéristiques des appareils", page 9).

Dans les appareils top l'entrée du câble se trouve dans la partie arrière, alors qu'elle est au-dessous des autres modèles.

Dans les deux cas la boîte à bornes se trouve sur la partie antérieure, derrière le tableau des commandes.

Passer le câble à travers le passe-câble et le presse-câble, brancher chaque conducteur dans son serre-câble sur la boîte à bornes et les fixer.

Le conducteur de terre doit être plus long que les autres, de sorte que, en cas de rupture du bloque-cable, il soit le dernier à se débrancher, après les câbles de tension.

Système equipotentiel

L'appareil doit être assemblé avec un système Equipotentiel. La vis de connexion se trouve, dans les appareils top, sur la partie postérieure à droite, et au-dessous des autres modèles toujours à droite.

Il est marqué par une plaquette.

Attention!

Le constructeur ne peut être retenu responsable des dommages qui dériveraient d'erreurs d'installation non conformes aux instructions, et ne les indemnise en aucun cas.

Mise en route

Avant d'utiliser l'appareil pour la première fois, il est conseillé de bien nettoyer la plaque (voir le paragraphe "Nettoyage").

Contrôler les travaux d'installation et mettre en marche en suivant les instructions ; laisser marcher l'appareil à vide pendant 15 minutes environ.

Attention!

• N'utiliser l'appareil que sous surveillance!

Mise en marche

S'assurer que le plateau attache-jus soit en position.

Allumer l'interrupteur principal en amont de l'appareil. Tourner le thermostat jusqu'à la température désirée, entre 50°C et 300°C ; les lampes témoins s'allumeront : la verte indique que l'appareil est sous tension, alors que la jaune indique que les résistances sont allumées. Dès que la température désirée est atteinte, celle-ci s'éteindra.

Pour éteindre l'appareil, il suffit de ramener la poignée sur la position "0".

Note: les appareils AGB 543/WP, AGB 558/W possèdent 2 zones de cuisson séparées et indépendantes.

Précautions particulières

Pendant l'emploi, il est conseillé de nettoyer la plaque avec une raclette ou un linge humide pour enlever d'éventuels résidus alimentaires qui pourraient donner lieu à la formation de fumée et par conséquent de mauvaises odeurs.

Attention!

Eviter de laver l'appareil en utilisant des jets d'eau directs ou à pression.

Ne jamais nettoyer l'appareil avant qu'il ne se soit refroidi.

Avant de commencer le nettoyage, débrancher l'appareil du réseau électrique.

Enlever, vider et laver le plateau attrape-jus.

En se servant de la raclette ou d'un linge humide, enlever le détritus alimentaire de la plaque.

La plaque et les parties en acier doivent être lavées à l'eau chaude avec un détergent neutre.

Bien rincer la plaque en se servant d'un linge doux afin d'éliminer toute trace de détergent.

Essuyer soigneusement l'appareil.

Ne jamais employer de détergents abrasifs ou corrosifs qui pourrait endommager l'acier.

Après le nettoyage, il est conseillé de bien graisser la plaque avec de l'huile.

Non-emploi prolongé de l'appareil

Nettoyer et essuyer l'appareil soigneusement, en suivant les indications données ; ensuite débrancher.

Graisser la plaque avec de l'huile.

En cas de panne

En cas de panne éteindre l'appareil, débrancher en utilisant le dispositif en avant de l'appareil et appeler le service d'assistance.

Entretien

Toute intervention d'entretien devra être confiée exclusivement à du personnel qualifié. Avant d'entreprendre quelque travail que ce soit, débrancher en enlevant la fiche ou en éteignant l'interrupteur en amont de l'appareil.

La directive 2002/96/EC (RAEE): informations aux utilisateurs

Cette note informative est uniquement destinée aux possesseurs d'appareils qui portent le symbole représenté par la Fig. A sur l'étiquette adhésive appliquée sur le produit (étiquette matriculaire) et reportant les données techniques.

Ce symbole indique que le produit est classé, selon les normes en vigueur, dans la catégorie des appareils électriques ou électroniques et qu'il est conforme à la Directive EU 2002/96/EC (RAEE). Ainsi, à la fin de sa vie utile, il devra obligatoirement être traité séparément des déchets domestiques, en le remettant notamment à un centre de collecte différenciée pour les appareils électriques et électroniques ou bien en le restituant au revendeur au moment de l'achat d'un nouvel appareil équivalent.

L'utilisateur est responsable de la remise de l'appareil à la fin de sa vie aux structures de collecte, sous peine de sanctions prévues par la législation en vigueur sur les déchets.

La collecte différenciée adaptée pour l'envoi successif de l'appareil qui n'est plus utilisé au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter de possibles effets négatifs sur l'environnement et sur la santé et favorise le recyclage des matériaux dont le produit est composé.

Pour plus d'informations concernant les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou au magasin où l'achat a été effectué.

Les producteurs et les importateurs obtempèrent à leur responsabilité pour le recyclage, le traitement et l'élimination dans le respect de l'environnement, aussi bien directement qu'en participant à un système collectif.

Schémas électriques

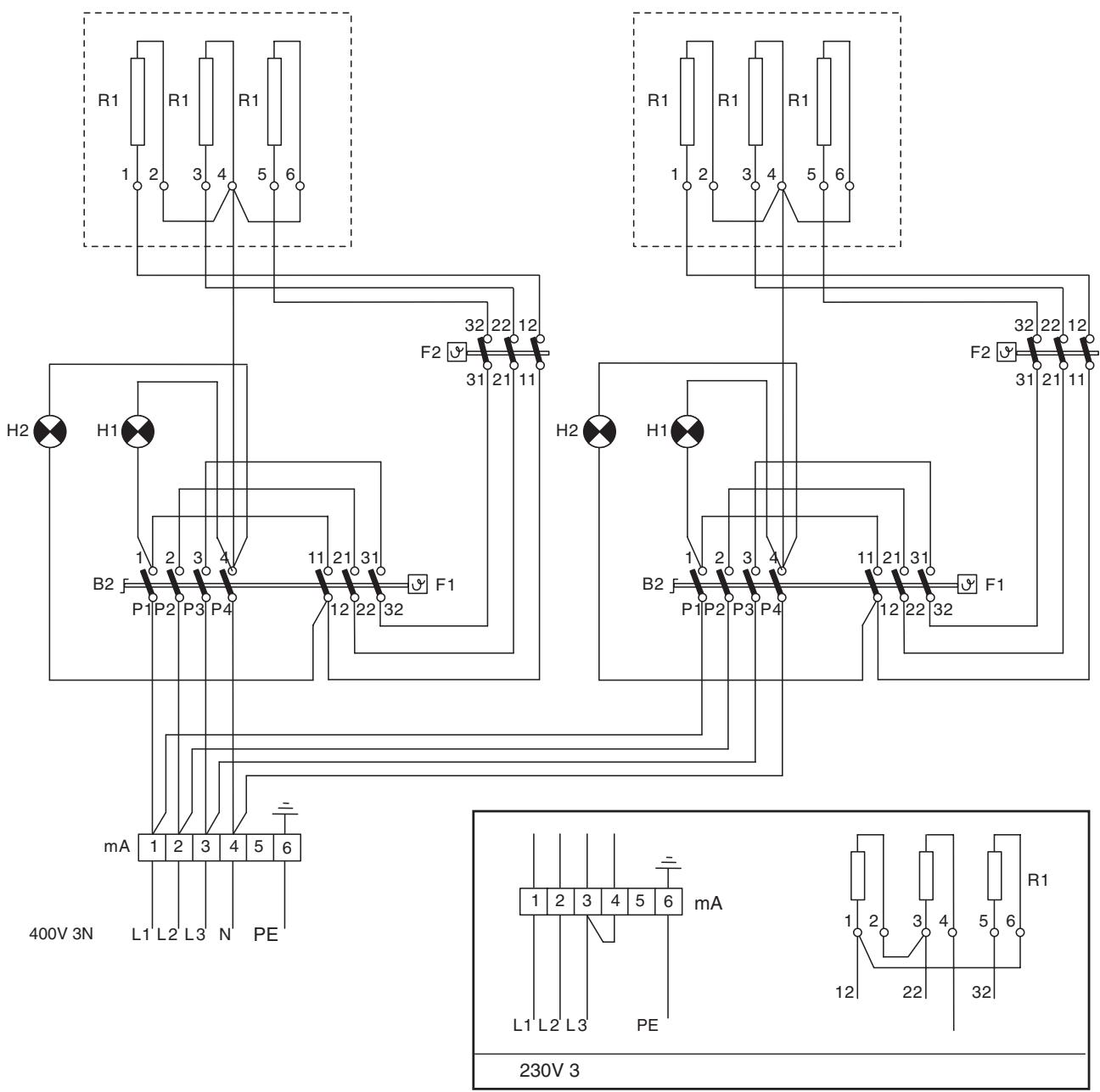

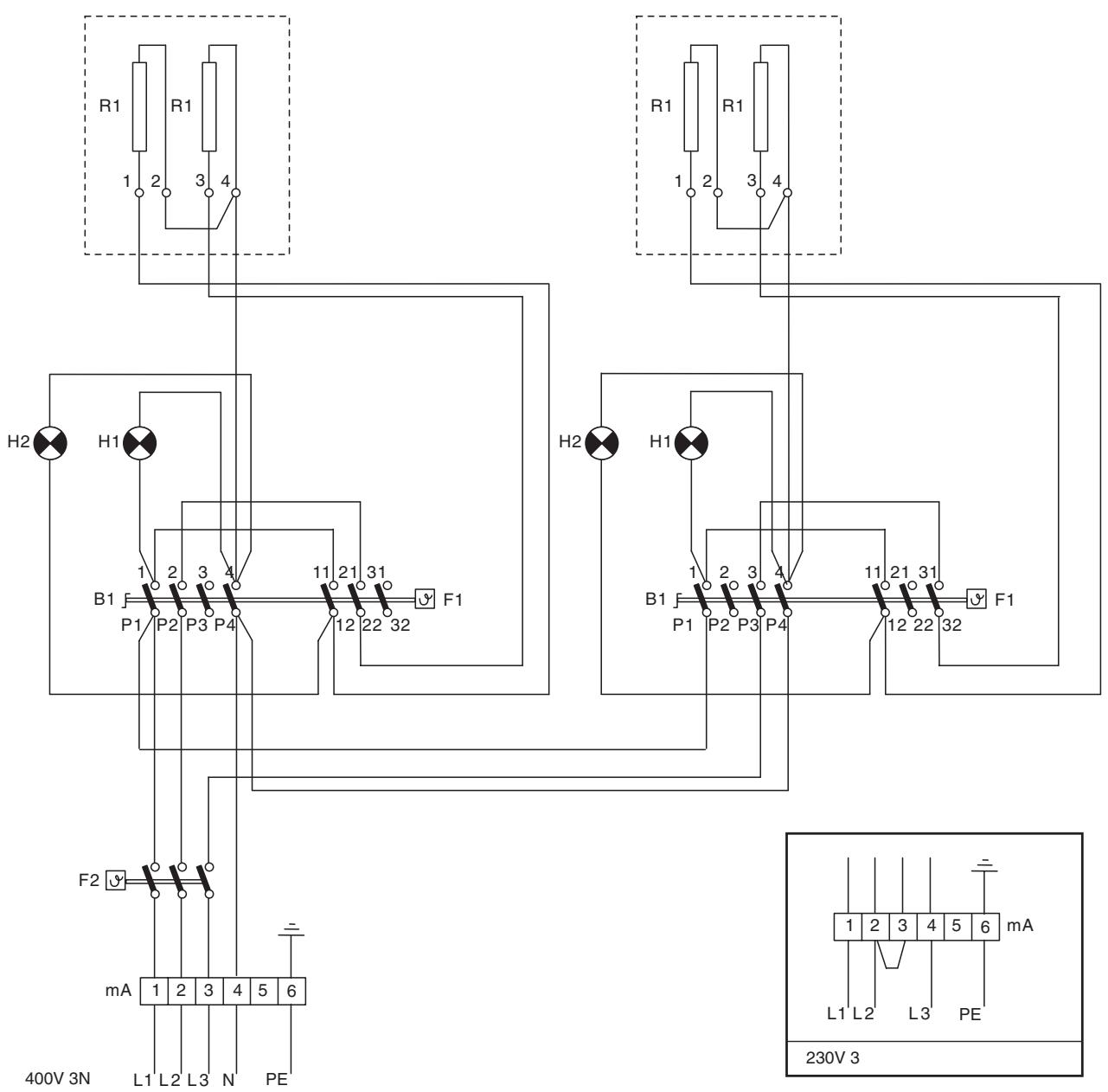

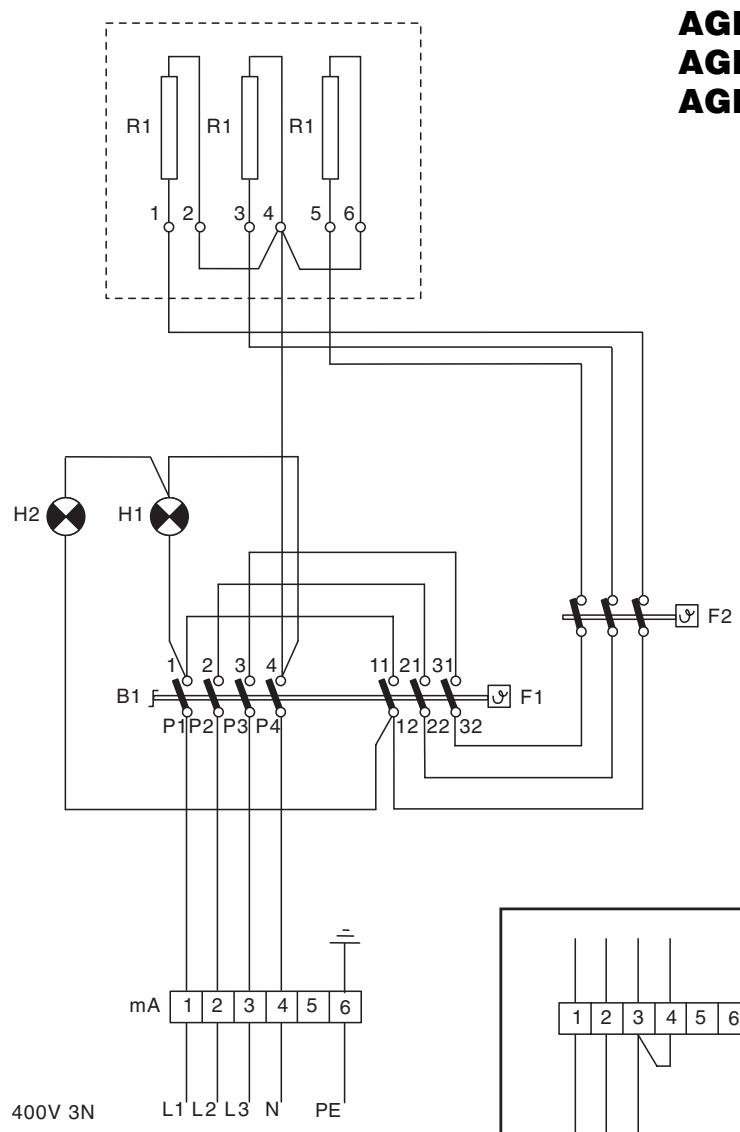

AGB 604-605-606/WP

AGB 536-537-538/WP

AGB 551-552-553/WP

230V 3

mA Boîte à bornes B1 Interrupteur F1 Thermostat H1 Lampe témoin verte H2 Lampe témoin orange R1 Résistance 1650 W F2 Thermostat de sûreté

Puissance totale:

5000W

Schémas électriques

AGB 609/WP

230V 3

mA Boîte à bornes B1 Interrupteur F1 Thermostat H1 Lampe témoin verte H2 Lampe témoin orange R1 Résistance 1650 W F2 Thermostat de sûreté

Puissance totale:

6750 W

AGB 610/WP

mA Boîte à bornes B1 Interrupteur F1 Thermostat H1 Lampe témoin verte H2 Lampe témoin orange R1 Résistance 1650 W F2 Thermostat de sûreté

Puissance totale:

6750 W

Schémas électriques

AGB 543-544-545/WP

AGB 558-559-560/WP

mA Boîte à bornes B1 Interrupteur F1 Thermostat H1 Lampe témoin verte H2 Lampe témoin orange R1 Résistance 1650 W F2 Thermostat de sûreté

Puissance totale:

10000W

Avertissement

LA SOCIETE CONSTRUCTRICE SE RESERVE LE DROIT D'APPORTER A SES PRODUITS LES MODIFICATIONS QU'ELLE RETIENDRA UTILES OU NECESSAIRES, SANS TOUTEFOIS EN COMPROMETTURES LES CHARACTERISTIQUES ESSENTIELLES.

LA SOCIETE CONSTRUCTRICE DECLINE TOUTERESponsABILITE EN CAS DE NON RESPECT DESNORMES CONTENUES DANS CET OPUSCULE.

POUR VOTRE SECURITE CES DOCUMENTS DOIVENT ETRE UTILISES PAR DES SPECIALISTES AGREES, SEULS HABILITES A REPARER VOTRE APPAREIL EN PANNE.
