MODE D'EMPLOI AGB 544/WP WHIRLPOOL

Instructions pour l'installation, l'utilisation et l'entretien

GRILLADE ELECTRIQUE

AGB 604/WP · AGB 606/WP · AGB 605/WP

AGB 609/WP

AGB 610/WP

AGB 551/WP · AGB 553/WP · AGB 552/WP

AGB 558/WP · AGB 560/WP · AGB 559/WP

AGB 536/WP · AGB 538/WP · AGB 537/WP

AGB 543/WP · AGB 544/WP · AGB 545/WP

Whirlpool

INDEX

Répresentation schématique et mesures page 3

Caractéristiques des appareils 9

Instructions pour l'installation 10

Mise en route 10

Dispositions de loi; regles thecniques et directives 10

Installation 10

Connexion électrique 10

Système equipotentiel 10

Mise en route 10

Notice d'emploi 11

Mise en marche 11

Precautions particulieres 11

Nettoyage 11

Non-emploi prolongé de l'appareil 11

En cas de panne 11

Entretien 11

Directive RAEE 11

Schemas électriques 12-15

Avertissement 16

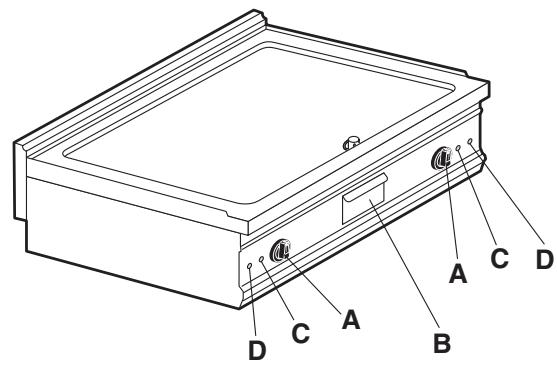

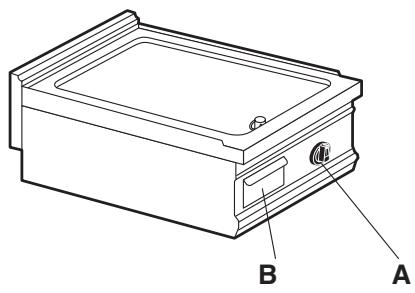

A Interrupterur principal

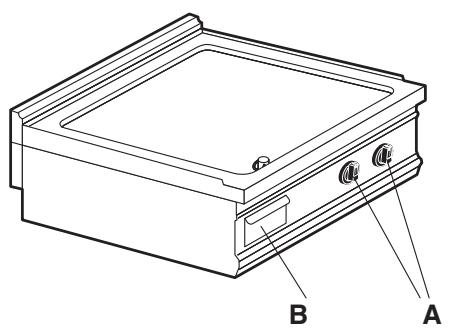

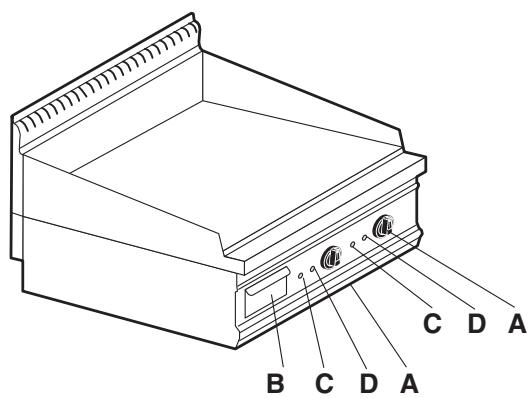

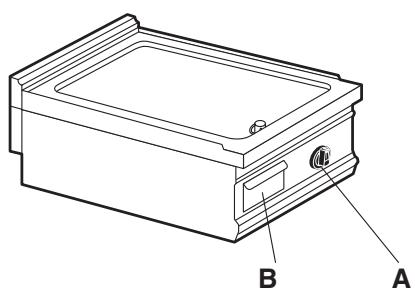

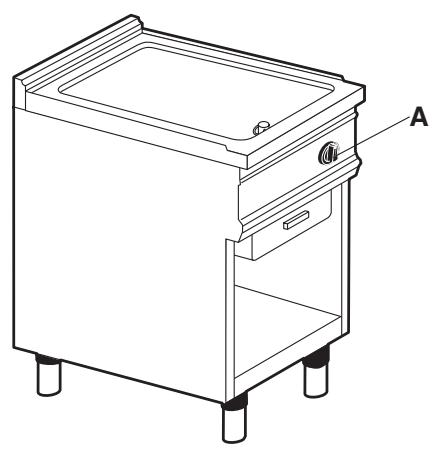

B Plateau attrape jus
C Lampe tèmoin (tension)
D Lampe tèmoin (résistances)

A Interrupterur principal
B Plateau attrape jus
C Lampe tèmoin (tension)
D Lampe tèmoin (résistances)

A B C D A C D

600 × 650 × 300 (440)
Poids env. 48 kg

A C D B C D

800 × 650 × 300 (510)
Poids env. 70 kg

C D A B C D A

AGB 610/WP
600 × 650 × 300 (440)
Poids env. 48 kg

A D C B C D A

800 × 650 × 300 (440)
Poids env. 70 kg

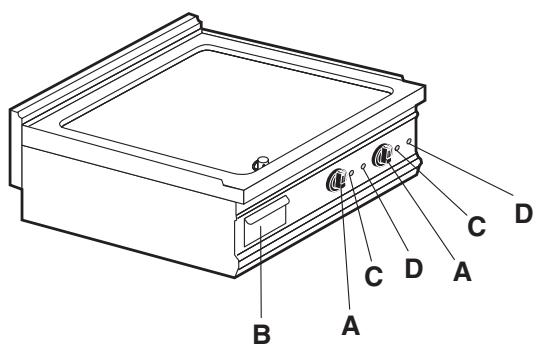

A Interrupterur principal
B Plateau attrape jus
C Lampe tèmoin (tension)
D Lampe tèmoin (résistances)

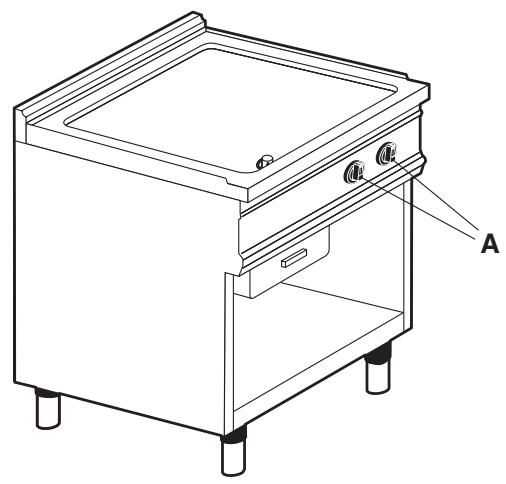

A Interrupteur principal
B Plateau attrape jus
c Lampe tèmoin (tension)
D Lampe tèmoin (résistances)

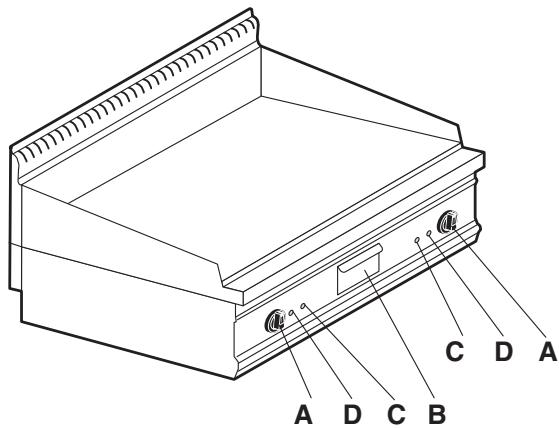

A Interrupterur principal
B Plateau attrape jus
C Lampe tèmoin (tension)
D Lampe tèmoin (résistances)

A Interrupteur principal
B Plateau attrape jus
C Lampe tèmoin (tension)
D Lampe tèmoin (résistances)

Caractéristiques des appareils

La plaquette des caractéristiques est placée devant à droite, sur le tableau des commandes où sont indiquées toutes les données de connexion.

	CAT/KAT	GAS/GAZ	G30	G31	G20	G25
	II2H3B/P	P mbar	30	30	20	-	SE □ FI □ DK □ CZ □ SK □ SI □
	II2H3+	P mbar	30	37	20	-	IT □ CH □ PT □
	II2H3+	P mbar	28	37	20	-	ES □ IE □ GB □ GR □
CE	II2L3B/P	P mbar	30	30	-	25	NL □
	II2ELL3B/P	P mbar	50	50	20	20	DE □
TIPO/TYPE	II2E+3+	P mbar	28	37	20	25	FR □ BE □
MOD.	II2H3B/P	P mbar	50	50	20	-	AT □ CH □
ART.	I2E	P mbar	-	-	20	-	LU □
CE N.	II2H3B/P	P mbar	30	30	-	-	EE □ LV □ LT □
N.	II2H3+	P mbar	28	37	20	-	EE □ LV □ LT □
S. Qn kW	I3B/P	P mbar	30	30	-	-	NO □ MT □ CY □ IS □ HU □
MOD. m^3/h	I3+	P mbar	28	37	-	-	CY □
Predisposto a gas: - Gas preset: - Prevu pour gaz:Eingestelt für Gas: - Preparado para gas: - Geschuckt voor:
V AC kW Hz							MADE IN ITALY
L'APPAREIL DOIT ETRE BRANCHE CONFORMEMENT AUX LOIS EN VIGUEUR ET INSTALLE DANS UN LOCAL BIEN AERE. LIRE LES MANUELS D'INSTRUCTION AVANT L'INSTALLATION ET L'UTILISATION DE L'APPAREIL.L'APPAREIL DOIT ETRE INSTALLE PAR UN PERSONNEL QUALIFIE.

GRILLADE VARIPAN

Modèle	Dim.: LxPxH (h totale) plan de travail	Tension nominale	Puissance	Cable de connexion Section
	400 x 650 x 300 (440)	230 V 3 ou 400 V 3N	5.0 kW	4 × 1.5 mm^2 ou 5 × 1.5 mm^2
	400 x 700 x 300 (510)	230 V 3 ou 400 V 3N	5.0 kW	4 × 1.5 mm^2 ou 5 × 1.5 mm^2
	400 x 700 x 870 (1080)	230 V 3 ou 400 V 3N	5.0 kW	4 × 1.5 mm^2 ou 5 × 1.5 mm^2
AGB 604-605-606/WP	400 x 650 x 300 (440)	230 V 3 ou 400 V 3N	5.0 kW	4 × 1.5 mm^2 ou 5 × 1.5 mm^2
AGB 536-537-538/WP	400 x 700 x 300 (510)	230 V 3 ou 400 V 3N	5.0 kW	4 × 1.5 mm^2 ou 5 × 1.5 mm^2
AGB 551-552-553/WP	400 x 700 x 870 (1080)	230 V 3 ou 400 V 3N	5.0 kW	4 × 1.5 mm^2 ou 5 × 1.5 mm^2
	600 x 650 x 300 (440)	230 V 3 ou 400 V 3N	6.75 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
	600 x 700 x 300 (510)	230 V 3 ou 400 V 3N	6.75 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
	600 x 700 x 870 (1080)	230 V 3 ou 400 V 3N	6.75 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
AGB 609/WP	600 x 650 x 300 (440)	230 V 3 ou 400 V 3N	6.75 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
	600 x 700 x 30O (510)	230 V 3 ou 400 V 3N	6.75 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
	600 x 700 x 870 (1080)	230 V 3ou 400 V 3N	6.75 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
	600 x 650 x 300 (440)	230 V 3 ou 400 V 3N	6.75 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
	600 x 700 x 300 (510)	230 V 3 ou 400 V 3N	6.75 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
	600 x 700x 870 (1080)	230 V 3 ou 400 V 3N	6.75 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
AGB 610/WP	600 x 650 x 300 (440)	230 V 3 ou 400 V 3N	6.75 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
	600 x 700 x 870 (1080)	230 V 3 ou 4O0 V 3N	6.75 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
	600 x 700 x 870 (1080)	230 V 3 ou 400 V 3N	6.75 kW	4 x 2.5 mm2ou 5 x 2.5 mm2
	800 x 650 x 300 (440)	230 V 3 ou 400 V 3N	10 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
	800 x 700 x 300 (510)	230 V 3 ou 400 V 3N	10 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
	800 x 700 x 870 (1080)	230 V 3 ou 400 V 3N	10 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
	800 x 650 x 300 (440)	230 V 3 ou 400 V 3N	10 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
AGB 543-544-545/WP	800 x 700 x 300 (510)	230 V 3 ou 400 V 3N	10 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2
AGB 558-559-560/WP	800 x 700 x 870 (1080)	230 V 3 ou 400 V 3N	10 kW	4 × 2.5 mm^2 ou 5 × 2.5 mm^2

INSTRUCTIONS POUR L'INSTALLATION

MISE EN ROUTE

Avant de commencer les travaux de mise en route, enlever l'appareil de l'emballage.

Certaines pièces sont protégées par une pellicule adhésive; il faudra l'enlever soigneusement.

Si des refus de colle restent attachés aux pièces il faut les enlever avec des matériaux aptes au nettoyage p.e. l'essence; en aucun cas ne doivent être employés des matériaux abrasifs.

Monter les pieds de l'appareil qui doit être nivellé à la bulle; d'eventuelles faibles dénivellations peuvent être réglées en ajustant les pieds mêmes.

Avec les versions top il faut s'assurer que le support choisi puisse soutenir le poids de l'appareil.

L'interrupteur général ou la prise de courant doivent être dans les environs de l'appareil et facilement accessibles.

Il est conseillé de placer l'appareil sous une hotte d'aspiration afin de rendre rapide l'évacuation des fumées.

Si l'appareil est placé près d'un mur, mur de cloison, meuble de cuisine ou revêtement décoratif, ceux-ci doivent être en matériel ignifuge ou revêtis avec un tel matériel. En tous cas il faut s'assurer que les règlements contre les incendies soient scrupuleusement respectés.

Attention!

POUR LE MODELE AGB 551-552-553/WP

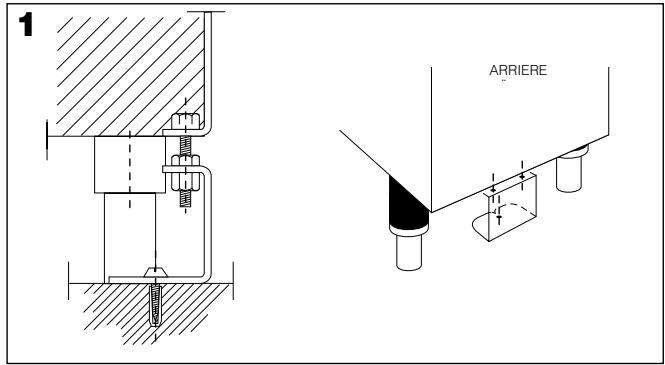

si l'appareil est mis en oeuvre séparément, il faut le fixer au sol.

Les pièces de fixage sont comprises. Pour réaliser le montage, suivre attentivement le dessin.

1 ARRIERE

Dispositions de loi, règles techniques et directive

L'installation doit être réalisée en conformité avec les règlements suivants:

• Règlements en vigueur sur les accidents du travail
• Règlements CEI en vigueur.,

Installation

L'installation, mise en marche et entretien de l'appareil doivent être exécutés par du personnel qualifié.

Tous les travaux nécessaires à l'installation doivent être exécutées dans le respect des lois en vigueur.

Le constructeur décline toute responsabilité en cas de mauvais fonctionnement à cause d'installation non conforme aux indications.

Attention!

Comme prévu par les règlements internationaux, en exécutant la connexion de l'appareil il faut installer en amont de celui-ci un dispositif, dont l'ouverture des contacts soit au moins de 3 mm, qui permette de débrancher l'appareil du réseau de façon omnipolaire.

Connexion électrique

Le cable de connexion choisi doit avoir les caractéristiques suivantes: il doit être au moins du type H07 RN-F avec une section proportionnée à l'appareil (voir "Caractéristiques des appareils", page 9).

Dans les appareils top l'entrée du cable se trouve dans la partie arrière, alors qu'elle est au dessous des autres modèles.

Dans les deux cas la boîte à bornes se trouve sur la partie antérieure, derrière le tableau des commandes.

Passer le cable à travers le passe-cable et le presse-cable, brancher chaque conducteur dans son serre-cable sur la boîte à bornes et les fixer.

Le conducteur de terre doit être plus long que les autres, de sorte que, en cas de rupture du bloque-cable, il soit le dernier à se débrancher, après les cables de tension.

Système équipotentiel

L'appareil doit être assemblé avec un système équipotentiel. La vis de connexion se trouve, dans les appareils top, sur la partie postérieure à droite, et au dessous des autres modèles toujours à droite.

Elle est marquée par une plaquette.

Attention!

Le constructeur ne peut être retenu responsable des dommages qui dériveraient d'erreurs d'installation non conformes aux instructions, et ne les indemnise en aucun cas.

Mise en route

Avant d'utiliser l'appareil pour la première fois, il est conseillé de bien nettoyer la plaque (voir le paragraphe "Nettoyage").

Contrôler les travaux d'installation et mettre en marche en suivant les instructions; laisser marcher l'appareil à vide pendant 15 minutes environ.

NOTICE D'EMPLOI

Attention!

- N'utiliser l'appareil que sous surveillance!

Mise en marche

S'assurer que le plateau attrape-jus soit en position.

Allumer l'interrupteur principal en amont de l'appareil. Tourner le thermostat jusqu'à la température désirée, entre 50°C et 300°C; les lampes témoin s'allumeront: la verte indique que l'appareil est sous tension, alors que la jaune indique que les résistances sont allumées. Dès que la température désirée est atteinte, celle-ci s'éteindra.

Pour éteindre l'appareil, il suffit de ramener la poignée sur la position "0".

Note: les appareils AGB 543/WP, AGB 558/W possèdent 2 zones de cuisson séparées et indépendantes.

Précautions particulières

Pendant l'emploi il est conseillé de nettoyer la plaque avec une raclette ou un linge humide pour enlever d'eventuels résidus alimentaires qui pourraient donner lieu à la formation de fumée et par conséquent de mauvaises odeurs.

NETTOYAGE

Attention!

Eviter de laver l'appareil en utilisant des jets d'eau directs ou à pression.

Ne jamais nettoyer l'appareil avant qu'il ne se soit refroidi.

Avant de commencer le nettoyage, débrancher l'appareil du réseau électrique.

Enlever, vider et laver le plateau attrape-jus.

En se servant de la raclette ou d'un linge humide, enlever le détritus alimentaire de la plaque.

La plaque et les parties en acier doivent être lavées à l'eau chaude avec un détergent neutre.

Bien rincer la plaque en se servant d'un linge souple afin d'éliminer toute trace de détergent.

Essuyer soigneusement l'appareil.

Ne jamais employer de détergents abrasifs ou corrosifs qui pourraient endommager l'acier.

Après le nettoyage il est conseillé de bien graisser la plaque avec de l'huile.

Non-emploi prolongé de l'appareil

Nettoyer et essuyer l'appareil soigneusement, en suivant les indications données; ensuite débrancher.

Graisser la plaque avec de l'huile.

En cas de panne

En cas de panne éteindre l'appareil, débrancher en utilisant le dispositif en amont de l'appareil et appeler le service d'assistance.

ENTRETIEN

Toute intervention d'entretien devra être con fiée exclusivement à du personnel qualifié. Avant d'entreprendre quelque travail qu'il soit, débrancher en enlevant la fiche ou en éteignant l'interrupteur en amont de l'appareil.

LA DIRECTIVE 2002/96/EC (RAEE): informations aux utilisateurs

Cette note informative est uniquement destinée aux possesseurs d'appareils qui portent le symbole représenté par la Fig. A sur l'étiquette adhésive appliquée sur le produit (étiquette ma-

triculaire) et reportant les données techniques)

Ce symbole indique que le produit est classé, selon les normes en vigueur, dans la catégorie des appareils électriques ou électroniques et qu'il est conforme à la Directive EU 2002/96/EC (RAEE). Ainsi, à la fin de sa vie utile, il devra obligatoirement être traité séparément des déchets domestiques, en le remettant gratuitement à un centre de collecte différenciée pour les appareils électriques et électroniques ou bien en le restituant au revendeur au moment de l'achat d'un nouvel appareil équivalent.

L'utilisateur est responsable de la remise de l'appareil à la fin de sa vie aux structures de collecte, sous peine de sanctions prévues par la législation en vigueur sur les déchets.

La collecte différenciée adaptée pour l'envoi successif de l'appareil qui n'est plus utilisé au recyclage, au traitement et à l'élimination dans le respect l'environnement contribue à éviter de possibles effets négatifs sur l'environnement et sur la santé et favorise le recyclage des matériaux dont le produit est composé.

Pour plus d'informations concernant les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou au magasin où l'achat a été effectué.

Les producteurs et les importateurs obtempèrent à leur responsabilité pour le recyclage, le traitement et l'élimination dans le respect de l'environnement aussi bien directement qu'en participant à un système collectif.

Schemas électriques

AGI AGI AGI R1 R1 R1 1 2 3 4 5 6 H2 H1 B1 F 1 2 3 4 11 21 31 F1 P1 P2 P3 P4 12 22 32 mA 1 2 3 4 5 6 L1 L2 L3 N PE 400V 3N

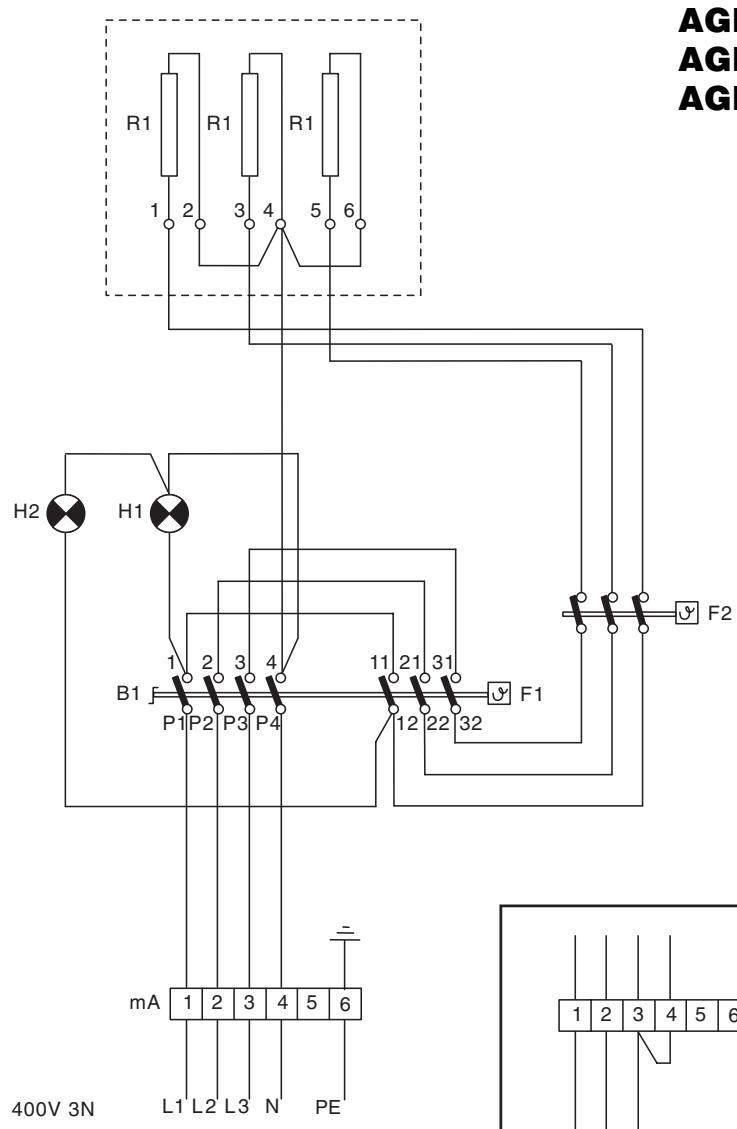

AGB 604-605-606/WP

AGB 536-537-538/WP

AGB 551-552-553/WP

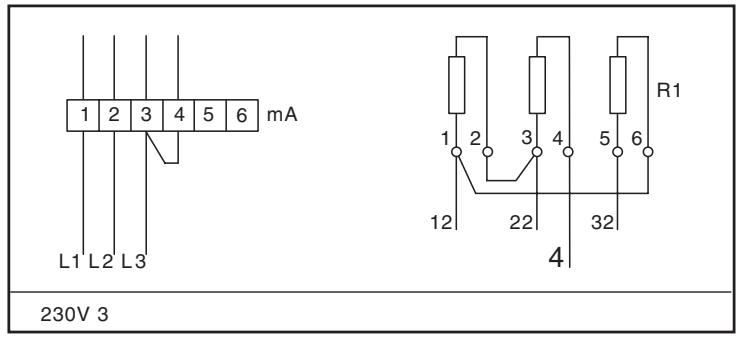

1 2 3 4 5 6 mA L1 L2 L3 230V 3 R1 1 2 3 4 5 6 12 22 32 4

mA Boite à bornes
B1 Interrupteur
F1 Thermostat
H1 Lampe témoin verte
H2 Lampe témoin orange
R1 Résistance 1650 W
F2 Thermostat de sureté

Puissance totale:

5000 W

Schemas électriques

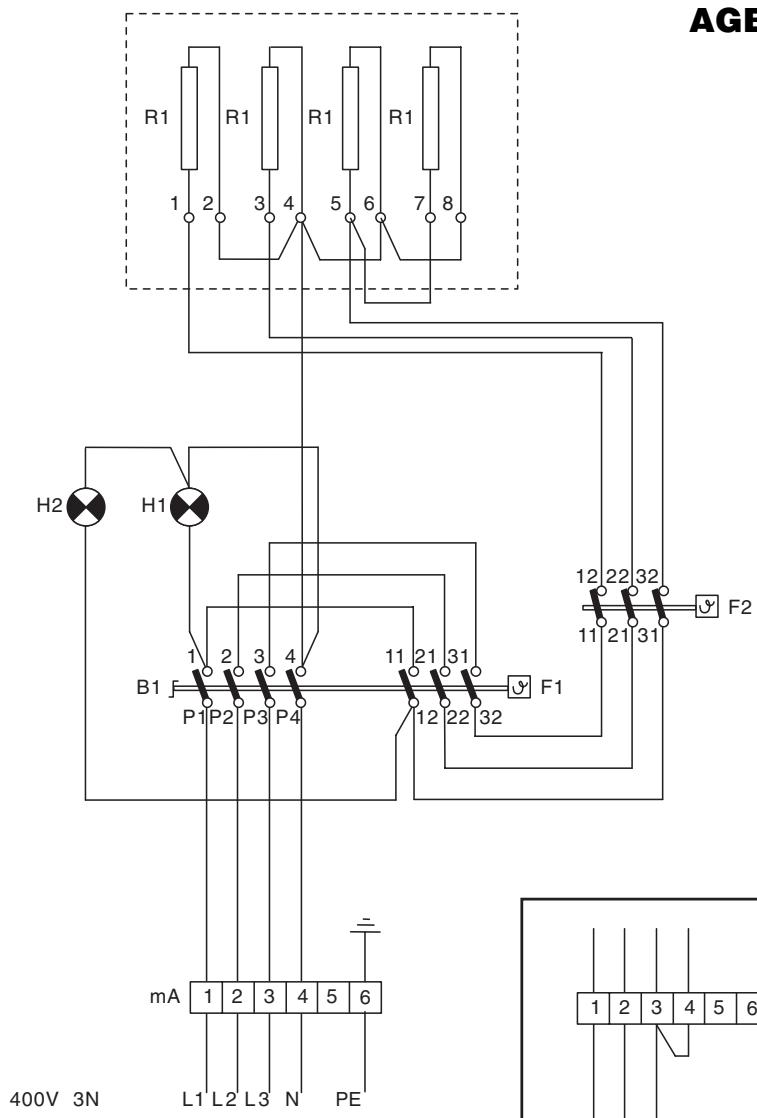

AGB 609/WP

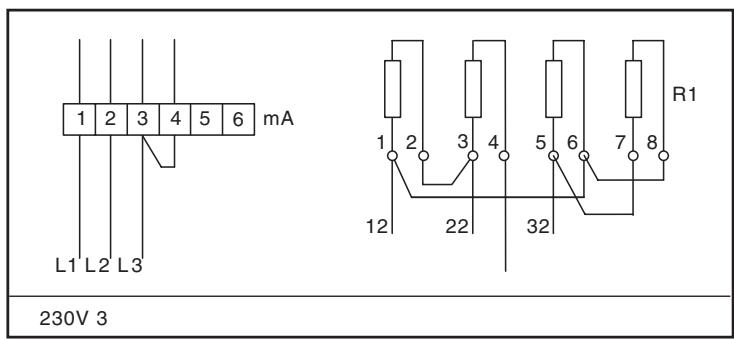

AGE R1 R1 R1 R1 1 2 3 4 5 6 7 8 H2 H1 B1 1 2 3 4 11 21 31 F1 P1 P2 P3 P4 12 22 32 mA 1 2 3 4 5 6 L1 L2 L3 N PE 400V 3N

1 2 3 4 5 6 mA L1 L2 L3 230V 3 R1 1 2 3 4 5 6 7 8 12 22 32

mA Boite à bornes
B1 Interrupteur
F1 Thermostat
H1 Lampe témoin verte
H2 Lampe témoin orange
R1 Résistance 1650 W
F2 Thermostat de sureté
Puissance totale:
6750 W

Schemas électriques

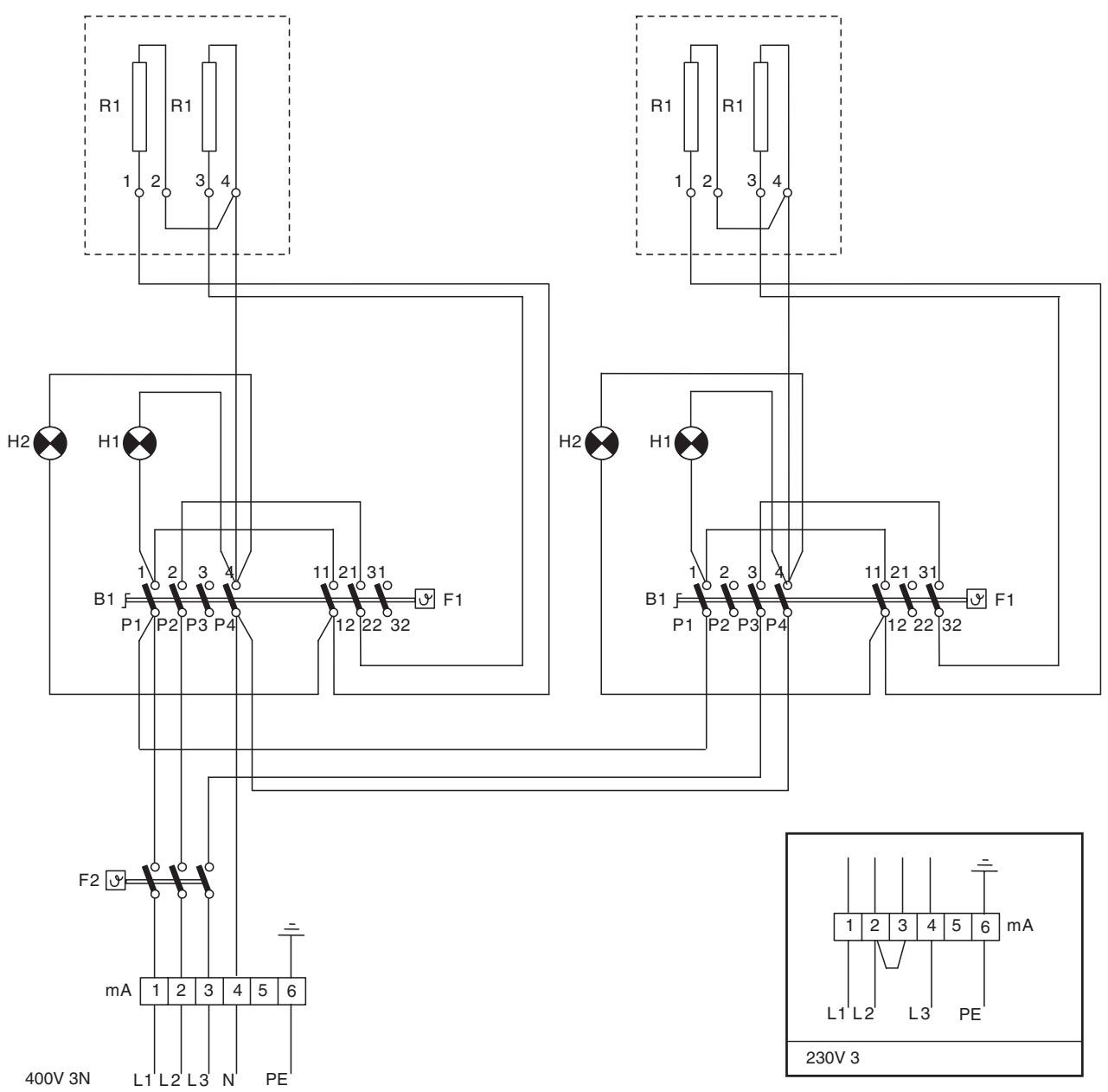

R1 1 2 3 4 H2 H1 B1 F 1 2 3 4 11 21 31 F1 P1 P2 P3 P4 12 22 32 H2 H1 F2 mA 1 2 3 4 5 6 L1 L2 L3 N PE 400V 3N R1 R1 1 2 3 4 H2 H1 B1 F 1 2 3 4 11 21 31 F1 P1 P2 P3 P4 12 22 32 H2 F2 mA L1 L2 L3 N PE 230V 3 mA L1 L2 L3 PE

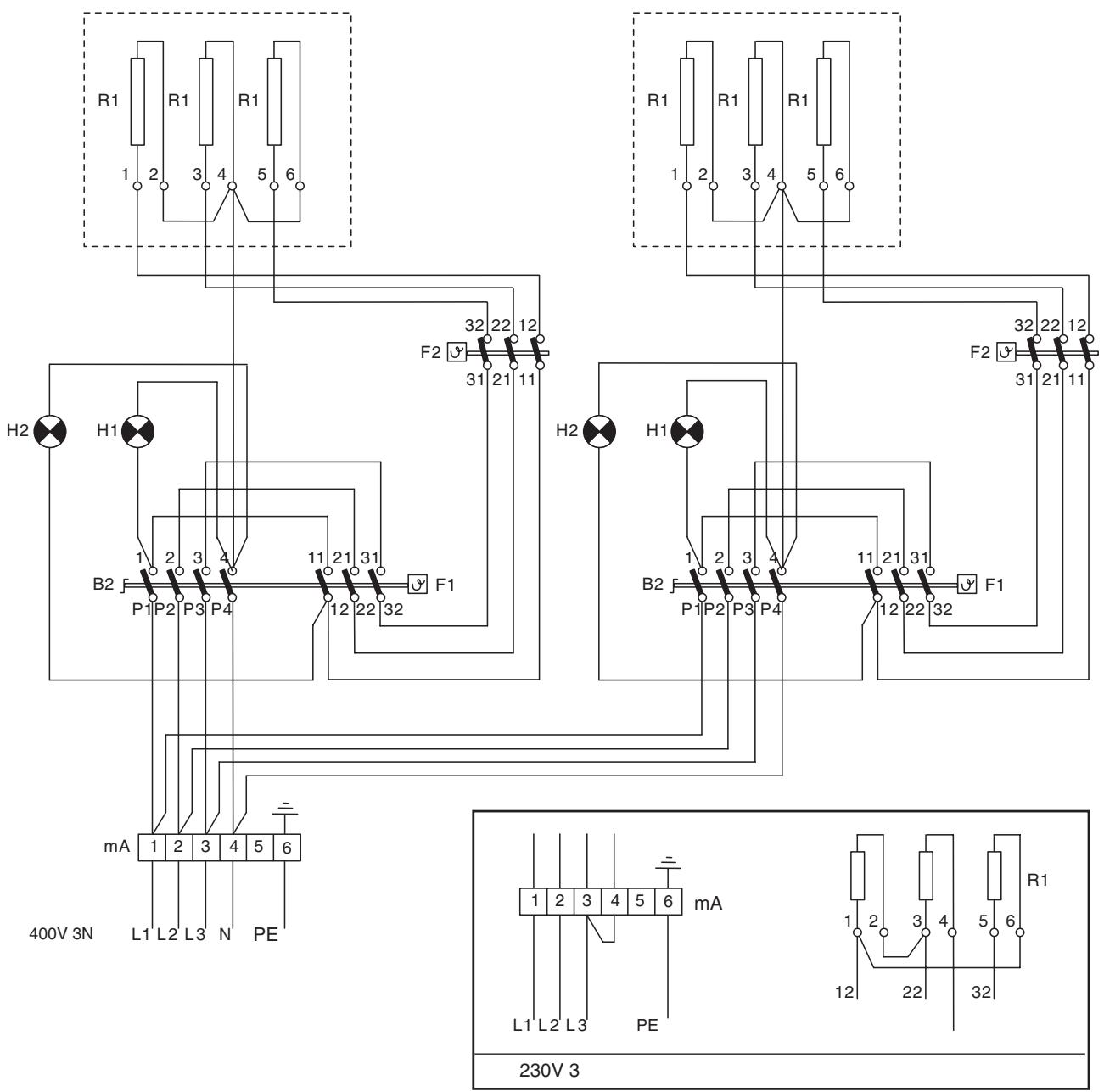

AGB 610/WP

mA Boite à bornes
B1 Interrupteur
F1 Thermostat
H1 Lampe témoin verte
H2 Lampe témoin orange
R1 Résistance 1650 W
F2 Thermostat de sureté

Puissance totale:

6750 W

Schemas électriques

R1 1 2 3 4 5 6 H2 H1 B2 F1 P1 P2 P3 P4 11 21 31 12 22 32 mA 1 2 3 4 5 6 400V 3N L1 L2 L3 N PE F2 32 22 12 31 21 11 H2 H1 B2 F1 P1 P2 P3 P4 11 21 31 12 22 32 mA L1 L2 L3 N PE 230V 3 R1 1 2 3 4 5 6 PE 12 22 32

AGB 543-544-545/WP

AGB 558-559-560/WP

mA Boite à bornes
B1 Interrupteur
F1 Thermostat
H1 Lampe témoin verte
H2 Lampe témoin orange
R1 Résistance 1650 W
F2 Thermostat de sureté

Puissance totale:

10000 W

AVERTISSEMENT

LA SOCIETE CONSTRUCTRICE SE RESERVE LE DROIT D'APPORTER A SES PRODUITS LES MODIFICATIONS QU'ELLE RETIENDRA UTILES OU NECESSAIRES, SANS TOUTEFOIS EN COMPROMETTRE LES CARACTERISTIQUES ESSENTIELLES.

LA SOCIETE CONSTRUCTRICE DECLINE TOUTE RESPONSABILITE EN CAS DE NON RESPECT DES NORMES CONTENUES DANS CET OPUSCULE.

POUR VOTRE SECURITE CES DOCUMENTS DOIVENT ETRE UTILISES PAR DES SPECIALISTES AGREES, SEULS HABILITES A REPARER VOTRE APPAREIL EN PANNE.
