MODE D'EMPLOI BG 20 DE DIETRICH

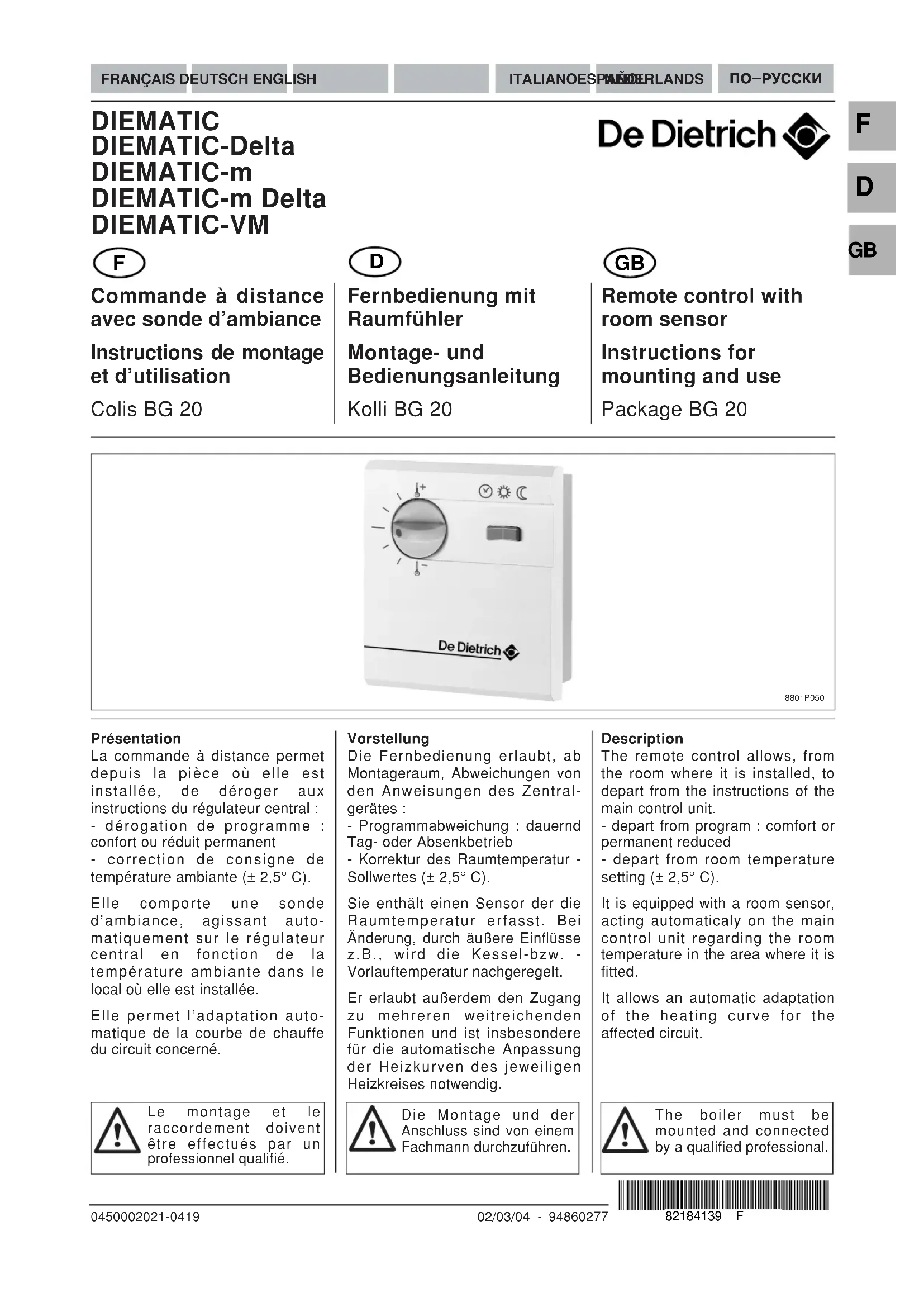

Commande à distance avec sonde d'ambiance

Instructions de montage et d'utilisation

Colis BG 20

D

La commande à distance permet depuis la piece où elle est installée, de déroger aux instructions du régulateur central :

• dérogation de programme :comfort ou réduit permanent
• correction de consigne de température ambiente (± 2,5^)

Elle comporte une sonde d'ambiance, agissant automatiquement sur le régulateur central en fonction de la température ambiente dans le local où elle est installée.

Elle permit l'adaptation automatique de la courbe de chauffe du circuit concerné.

Le montage et le raccordement doivent être effectuels par un professionneliel qualifié.

Vorstellung

Choix de l'emplacement

La commande à distance sera installée contre une cloison interieure, à environ 1,5 m du sol dans la piece "pilote" judicieuxement besoin.

Emplacements déconseillés dans la pierce :

encaissé, exposé au rayonnement solaire, rechauffé par un passage de conduit de fumées, exposé à des courants d'air frais ou chauds de gains d'aération, à proximé d'une cheminée à feu ouvert, d'une source de chaleur (televiseur), derrière un voilage, une tenture (voir figure 1).

Fixation (figure 2)

Fixer la commande à distance au mur à l'aide des 2 vis livrées à cet effet.

Dégager délicatement les ergots de la façade avant des nervvres du boitier à l'aide d'un tournevis

2. RACCORDEMENT ELECTRIQUE

Le raccordement des commandes à distance se fait selon les schémas en page 2.

Pour leur raccordement, utiliser des fils de section comprise entre 0,35 et 1,5mm^2

Afin d'eviter des perturbations, veiller à ne pas faire cheminer dans un même conduit ou chemin de cables les fils de sonde (très BASSE TENSION) et des cables 230 V. Par ailleurs, veiller à maintainir un écartement de 10 cm minimum entre ceux-ci.

• Sur le régulateur DIEMATIC VM: figure 3.

• Sur le régulateur DIEMATIC, DIEMATIC-Delta, DIEMATIC-m et DIEMATIC-m Delta : figures 4, 5, 6 et 7.

Notapourle raccordement sur le circuit direct,deconnecter préalablement la résistance.

Remarque: respecter l'ordre de branchement des bornes de la sonde numerotées 1, 2, 3 sur les bornes de la barrette marquées 1, 2,3.

1. MONTAGE

Réglage de la température

Le bouton de réglage 2 permet de faire varier de 0 à ± 2,5° C la température de consigne "confort" réglée au régulateur central, et qui correspond au repère - (position mediane).

Pour augmenter la températe

ambiente tournier le bouton 2

vers

Pour diminuer la températe

ambiente tournier le bouton 2 vers

Remarque: la températe affichée à la page #MESURES du régulateur correspond à la températe d'ambiance réelle décalée d'une valeur équivalente à la variation affichée sur la commande à distance c'est-à-dire ± 2,5° C.

Selecteur de programme

Le selecteur a 3 positions 1 permet deCHOISIR entre:

• le fonctionnement automatique selon programmation de l'horloge du régulateur

• le fonctionnement jour permanent

• le fonctionnement nuit permanent C.

3. BEDIENUNG
