AD303 - Thermostat DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat programmable modulant
Dimensions (L x l x H)	96 x 144 x 34 mm (avec boutons) / 96 x 144 x 25 mm (sans boutons)
Alimentation	OpenTherm : via chaudière ou adaptateur 5 V c.c. externe ; RF : 3 piles AA ou adaptateur 5 V c.c. externe
Plage de mesure température ambiante	-5 °C à 65 °C (écart maximal à 20 °C : 0,3 °C)
Plage de réglage température ambiante	5 °C à 35 °C
Type de régulation	Modulante, point de consigne variable, 6 modes (INT, EXT, EXT+INT, etc.)
Programmation horloge	Jusqu'à 2 programmes avec 6 points de commutation par jour
Programmes de vacances	Jusqu'à 16 programmes, réglage de la période et de la température
Affichage et rétroéclairage	Écran avec rétroéclairage bleu, durée réglable
Communication sans fil (RF)	Portée généralement 30 mètres en intérieur, fréquence 868 MHz (selon RED 2014/53/EU)
Montage	Mural sur socle (vis fournies) ou sur boîtier d'encastrement (IP20, IPx4 en encastré)
Sécurité	Verrouillage avec ou sans code PIN (code maître 0012)
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Piles de rechange	3 piles AA (non fournies)
Garantie et réparabilité	Contacter l'installateur pour toute réparation ; pièces détachées disponibles via service après-vente
Conformité	RED 2014/53/EU, RoHS, OpenTherm V3.0 Smartpower (RF)
Poids	Environ 200 g (sans piles)

FOIRE AUX QUESTIONS - AD303 DE DIETRICH

Comment régler l'heure et la date sur le thermostat AD303 ?

Allez dans Menu > Paramètres > Date/heure. Utilisez le bouton de sélection pour régler les heures, la date et le mode de passage à l'heure d'été (Europe, Autre ou Manuel).

Comment changer la langue de l'affichage ?

Accédez à Menu > Paramètres > Utilisateur > Langue. Tournez le bouton pour sélectionner la langue souhaitée et appuyez pour confirmer.

Comment programmer un programme de vacances ?

Dans Menu > Programme > Progr. vacances, sélectionnez Saisir données pour définir la période (début/fin) et la température constante. Le programme se désactive automatiquement à la fin.

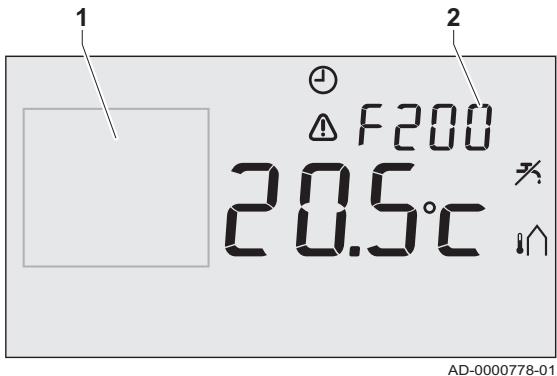

Que faire si le code d'erreur F200 s'affiche ?

Le code F200 indique une perte de connexion avec la sonde extérieure. Vérifiez le câblage entre la chaudière et la sonde extérieure. Si le problème persiste, contactez votre installateur.

Comment ajuster la température mesurée si elle ne correspond pas à la température réelle ?

Utilisez la fonction Étalonnage : Menu > Paramètres > Utilisateur > Étalonnage. Vous pouvez corriger la sonde intérieure et extérieure par paliers de 0,5 °C (de -5 à +5 °C).

Comment activer le mode Cheminée (Feu ouvert) ?

Dans Menu > Programme, sélectionnez Feu ouvert. Ce mode désactive la sonde ambiante et maintient la température de l'eau de chauffage actuelle. Il est recommandé lorsque vous utilisez une cheminée à foyer ouvert.

Comment verrouiller le clavier pour éviter les modifications accidentelles ?

Allez dans Menu > Paramètres > Utilisateur > Verrouillage. Choisissez Activé (sans code) ou Activé + PIN (code personnel). Le verrouillage s'active après 30 secondes d'inactivité. Pour déverrouiller, appuyez deux fois sur le bouton 3 ou entrez le code PIN.

Comment régler la courbe de chauffe pour un chauffage au sol ?

Dans Menu > Paramètres > Système > Régul. Climat. > Courbe chauffe, réglez les paramètres : T° ext. haute (généralement 16-20 °C), T° chaud. min (20 °C), T° ext. basse (-10 °C), T° chaud. max (40 °C pour plancher chauffant) et la courbe selon le type d'isolant. Utilisez les tableaux de la notice pour vous guider.

Comment rétablir les paramètres d'usine du thermostat ?

Sélectionnez Menu > Paramètres > Utilisateur > Réinitialiser. Tous les paramètres, y compris les programmes horloge, seront réinitialisés aux valeurs par défaut.

Pourquoi la chaudière chauffe-t-elle la nuit alors que le thermostat est réglé bas ?

Cela peut arriver en mode de régulation EXT (point de consigne variable) où la chaudière réagit à la température extérieure. Pour éviter cela, réglez le paramètre Lim. chauf. nuit dans Menu > Paramètres > Système > Régul. Climat. ou changez de type de régulation. Vérifiez également le paramètre Préchauf. max qui peut déclencher un préchauffage anticipé.

MODE D'EMPLOI AD303 DE DIETRICH

Manuel d'installation et d'entretien

Thermostat programmable numérique

Thermostat programmable modulant

Table des matieres

1 A propos de cette notice 4

1.1 Documentation complémentaire 4
1.2 Symboles utilisés 4

1.2.1 Symboles utilisés dans la notice 4

2 Caracteristiques techniques 5

2.1 Données techniques 5

3 Description du produit 7

3.1 Description generale 7
3.2 Description du tableau de commande 7

3.2.1 Signification des touches/boutons 7
3.2.2 Signification des icônes affichées 7

4 Avant l'installation 9

4.1 Choix de l'emplacement 9

4.1.1 Emplacement du régulateur 9
4.1.2 Emplacement de la sonde exterieure 10

5 Installation 11

5.1 Raccordements electriques 11
5.1.1 Montage du régulateur 11

6Utilisation 13

6.1 Mise en route 13

7 Réglages 14

7.1 Modification des paramètres utiliser 14

7.1.1 Réglage de l'heure et de la date 14
7.1.2 Réglage de la langue 14

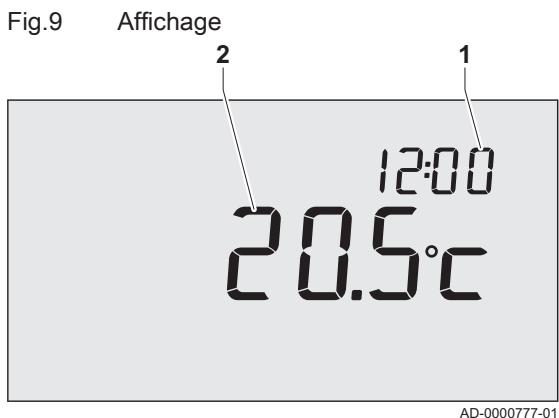

7.1.3 Réglage de l'affichage 14
7.1.4 Réglage du verrouillage 14

7.2 Modification des options de menu 14

7.2.1 Réglage du mode Utilisateur 14
7.2.2 Seflection d'un programme 15
7.2.3 Réglage du programme horloge 15
7.2.4 Réglage de températures continues 17
7.2.5 Réglage d'un programme de vacances 17
7.2.6 Modification provisoire de la temperature 18
7.2.7 Mode Cheminée 18
7.2.8 Correction comfort 18
7.2.9 Rétabillisement des paramètres d'usine 19
7.2.10 Groupe de réglage 19
7.2.11 Code Pin des menus Installateur et Systeme Systeme 20

7.3 Modification des paramètres des appareils externes 20

7.3.1 Informations 20
7.3.2 Réglages du chauffage central 20
7.3.3 Contrôle de la température de l'eau chaude sanitaire 21
7.3.4 Fonction anti-légionelle 22
7.3.5 Limité anti-gel du système 22
7.3.6 Limite anti-gel de la piece 23
7.3.7 Entre numérique 23
7.3.8 Affichage de la consommation d'énergie estimée 24
7.3.9 Reglages de la chaudiere 25

7.4 Modification des paramètres de thermostat 25

7.4.1 Etalonnage 25
7.4.2 Rétabillisement de la connexion avec la station de base (régulateur RF uniquement) 26
7.4.3 Raccordement de nouvelles sondes RF (regulateur RF uniquement) 26

7.5 Réglage du type de régulation 26

7.5.1 INT (Temp.Amb): régulation modulante de la température 26
7.5.2 EXT (Temp. Ext) : réglage à point de consigne variable 26
7.5.3 EXT ^+ INT:reglage a point de consigne variable avec l'effet de la tempereature ambiente 27
7.5.4 EXT (Temp. Ext) + comport : point de consigne variable avec fonction comport 27
7.5.5 EXT/INT-Nuit: point de consigne variable avec fonction comport 27

7.5.6 INT + limite 27

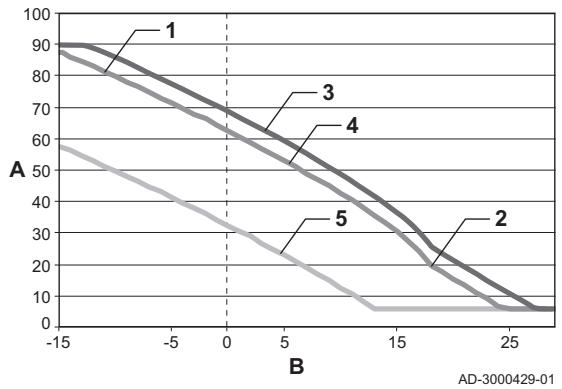

7.5.7 Paramétres spécifiques du réglage à point de consigne variable 28
7.5.8 Example de courbe de chauffe 28

8 Entretien 30

8.1 Messages d'entretien 30

8.1.1 Message d'entretien 30
8.1.2 Numero de telephoneutilise pour les messages d'entretien et les messages d'erreur 30
8.1.3 Affichage des messages d'entretien 30

9 En cas de dérangement 31

9.1 Codes de début 31
9.2 Problèmes et solutions 32

10 Annexes 34

10.1 Structure des menus 34

1 A propos de cette notice

1.1 Documentation complémentaire

La documentation suivante est disponible en complément de la presente notice :

Notice d'utilisation

1.2 Symboles utilisés

1.2.1 Symboles utilisés dans la notice

Dans cette notice, différents niveaux de danger sont utilisés pour attirer l'attention sur des indications particulières. Nous souhaitons ainsi assurer la sécurité de l'utilisateur, éviter tout problème et garantir le bon fonctionnement de l'appareil.

Danger

Risque de situations dangereuses pouvant entraîner des blessures corporelles graves.

Danger d'électrocution

Risque d'électrocution.

Avertissement

Risque de situations dangereuses pouvant entraîner des blessures corporelles légères.

Attention

Risque de dégats matériels.

Important

Attention, informations importantes.

Voir

Référence à d'autres notices ou à d'autres pages de cette notice.

2 Caractéristiques techniques

2.1 Données techniques

Tab.1 Dimensions

Thermostat programmable modulant
Dimensions	96 x 144 x 34 (L x I x H) mm (hauteur avec les boutons) 96 x 144 x 25 (L x I x H) mm (hauteur sans les boutons)

Tab.2 Alimentation

Thermostat programmable modulant
Régulateur OpenTherm	Avec OpenTherm ou un adaptateur 5 V c.c. externe
Régulateur RF	Avec des piles ou un adaptateur 5 V c.c. externe

Tab.3 Raccordement electrique

Thermostat programmable modulant
Régulateur OpenTherm	Communication OpenTherm. Raccordement des fils BASSE tension.
Régulateur RF	Communication sécurisée bidirectionnelle.

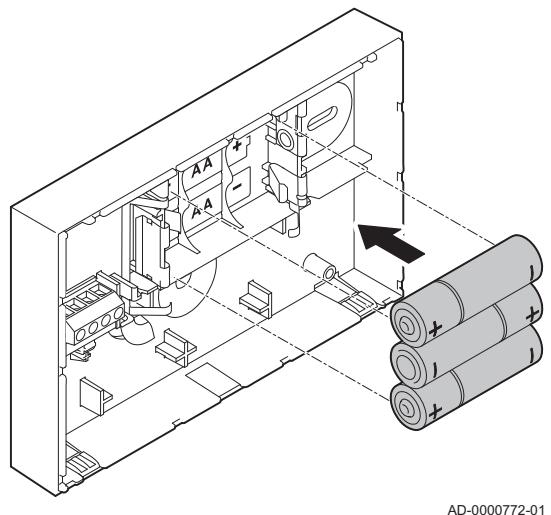

Piles	3 x piles AA. La durée de vie dépend de la marque des piles
Entrée numérique	Commutation sans tension (commutateur)

Tab.4 Conditions ambientes

Thermostat programmable modulant
Conditions de stockage	Température : entre -25 °C et 60 °CHumidity relative : entre 5 % et 90 % (sans condensation)
Conditions de fonctionnement :	Sans piles : entre 0 °C et 60 °CAVEC piles : entre 0 °C et 55 °C

Tab.5 Température

Thermostat programmable modulant
Température ambiente	Plage de mesure : entre -5 °C et 65 °CEcart maximal de température à 20 °C : 0,3 °C
Température extérieure	La mesure est prise dans la chaudière et transmise au régulateur. Consulter la documentation de la chaudière au sujet de la précision de la mesure.
Plage de réglage de la températur re	Entre 5 et 35 °C
Options d'étabonnage	Sonde de température interieure et extérieure : entre -5 et +5 °C par paliers de 0,5 °C
Régulation	Régulation modulante de la températureLa régulation peut être optimisée
Régulation de la température am-biante	Dépassement maximum de 1 °C après chauffageÉcart de température : < 0,25 °C
Type de régulateur	Régulation de la température ambienteRéglage à point de consigne variable4 possibilités de combinaison

Tab.6 Caracteristiques

Thermostat programmable modulant
Rétroéclairage	Couleur : bleu
Indication date/heure	Heure : horloge de 24 heures. Précision : environ 365 secondes par an Date : jour/mois/année Passage automatique à l'heure d'été
Programmes	*2 programmes d'horloge avec 6 points de commutation par jour Programme horloge de la chaudière avec 6 points de commutation par jour 16 programmes de vacances Jour, Nuit, Limite antigel, Mode été, Mode Feu ouvert
Précision du régulateur	Température : 0,5°C Progr. horloge : 10 minutes
Portée sans fil du régulateur RF	La portée du régulateur RF à l'intérieur des bâtiments est généralement de 30 mètres. Cela dépend cependant fortement de la situation. Voir Emplacement du régulateur, page 9
Utilisation	À l'aide d'un menu, de touches et d'un bouton de sélection
Montage	Directement sur le mur à l'aide de vis ou sur un boîtier de raccordement intégré standard Système intégré possible avec piece intégrée (réf. S100994)
Labels de qualité et conformité aux normes	RED 2014 /53/EU Test de chute : IEC 68-2-32 Conformité R0HS OpenTherm V3.0 Smartpower (régulateur RF uniquement)
Classe de protection	Montage mural : IP20 Système intégré : IPx4

3 Description du produit

3.1 Description générale

Le Thermostat programmable modulant est un thermostat numérique programmable doté de nombreuses fonctions avances. Le Thermostat programmable modulant peut être utilisé comme un régulateur à point de consigne variable ou comme un thermostat d'ambiance.

Les types suivants sont disponibles :

• Thermostat programmable modulant OpenTherm
• Thermostat programmable modulant OpenTherm RF (sans fil) avec la Station de base RF

3.2 Description du tableau de commande

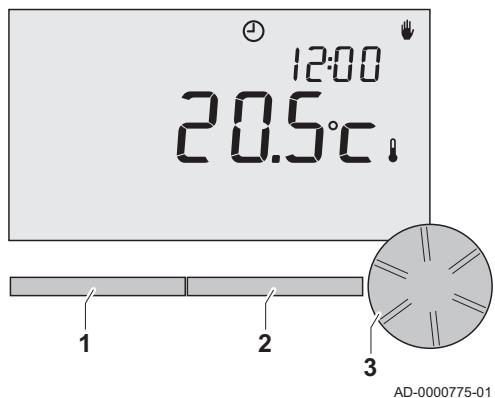

Fig.1 Touches et bouton de selection

3.2.1 Signification des touches/boutons

1 Touche de fonction 1
2 Touche de fonction 2
3 Bouton de selection 3

Le régulateur dispose de deux touches de fonction. Les fonctions des touches 1 et 2 dépendent de la tâche effectuee. La fonction s'affiche juste audressus des touches.

Le régulateur dispose également d'un bouton de sélection. Ce bouton permet de naviguer dans le menu, de modifier des options et de confirmer vos choix.

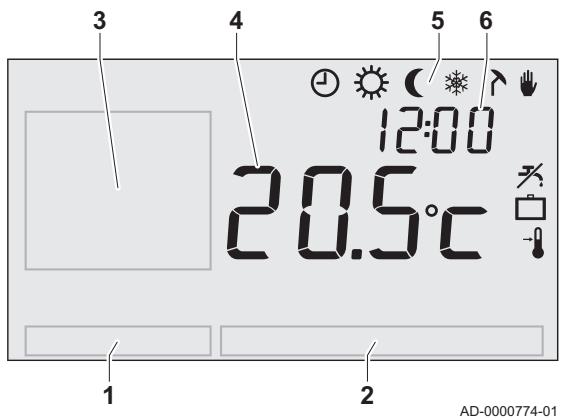

Fig.2 Affichage

3.2.2 Signification des icones affichées

1 Touche de fonction 1
2 Touche de fonction 2
3 Zone de texte du menu
4 Température
5 Icônes
6 Heure

Tab.7 Icones

1	Programme horloge actif
1A	Programme horloge A actif
1B	Programme horloge B actif
3	Température Jour forcé
C	Température Nuit forcée
5	Limite anti-gel
7	Mode été
8	Mode manuel
□	Programme vacances
×	Fonction Maintien ECS désactivée
-1	Temp. Réglee
I	Temp. Mesurée
i\(\bigwedge\)	Temp. extérieure réelle
J	Fonctionnement du chauffage central
III	Demande de chauffage du régulateur
K	Chaudière du chauffage central allumée pour produit de l'eau chaude
L	Chaudière du chauffage central allumée pour chauffer l'habitation
-	Verrouillage activé
1	Groupe 1 sélectionné
2	Groupe 2 sélectionné
4	Production d'électricité

Tab.8 Icônes d'ajretissement

Vérifier la pression hydraulique dans le système de chauffage cen-tral
f	Entretien de la chaudière nécessaire
]	Pile du régulateur pratiquement épuisée
Δ	Icône d'advertissement d'ordre général
η	Aucune connexion sans fil

4 Avant l'installation

4.1 Choix de l'emplacement

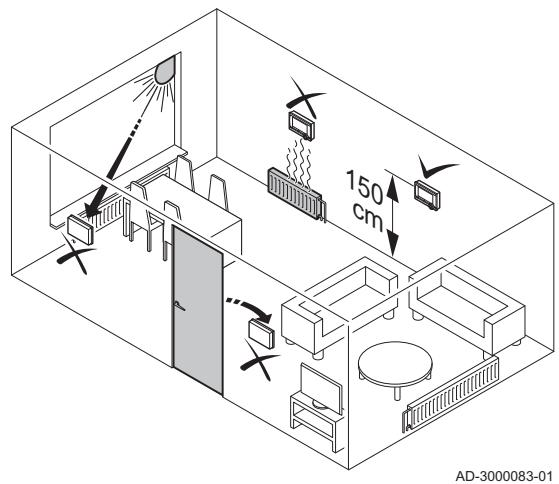

Fig.3 Emplacement du régulateur

4.1.1 Emplacement du régulateur

Le régulateur peut être installé sur un mur à l'intérieur ou dans une chaudière si celle-ci est adaptée.

Le régulateur est réglé par défaut sur le thermostat d'ambiance. Cela signifie que la température interieure est utilisée pour réguler le chauffage central. Veiller à ne pas installer le régulateur à proximate de sources de chaleur (cheminée, radiateur, lampe, bougies, luminère solaire directe, etc.), ou dans des endroits pouvant être exposés aux courants d'air.

Régulateur RF

Ce qui suit s'applique également au régulateur RF :

• Le régulateur RF peut être équipé d'une sonde de température ambiante RF en option. Cette sonde remplace la sonde interne du régulateur.
• Positionner le régulateur à au moins un mètre des apparciels émettant des ondes électromagnétiques (machines à laver, sèche-linges, téléphones sans fil, téléviseurs, ordinateurs, jours à micro-ondes, etc.).
• Positionner le régulateur de manière à faciliter une bonne réception.

Attention

La portée du régulateur RF à l'intérieur des batiments est généralement de 30 mètres. La portée réelle du signal RF dépend forcement de l'environnement. Les murs et les plafonds (metalliques ou non), ainsi que tout matériel/objet contenant du métal, tel que le béton armé, les miroirs et les chassinis dotés d'un revêtement metallique, les films isolants, etc. peuvent avoir une forte influence sur la réception.

Important

Vous pouvez afficher la puissance du signal via Menu > Information.

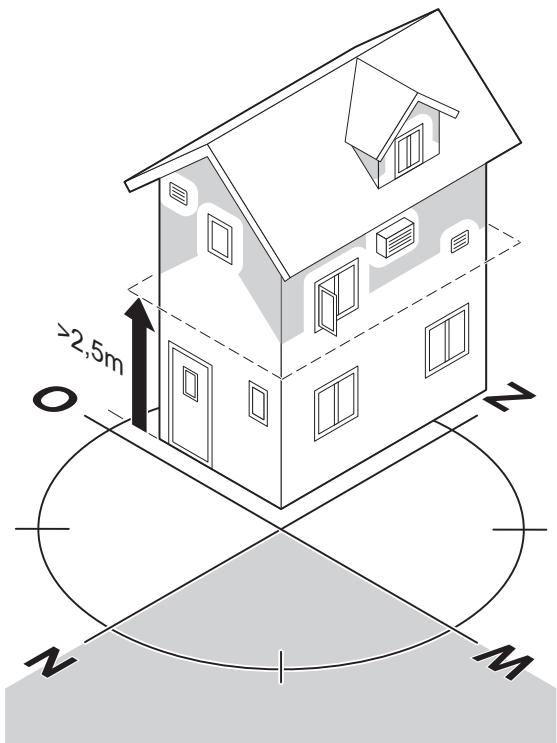

Fig.4 Emplacement de la sonde exterieure

AD-0000773-01

4.1.2 Emplacement de la sonde extérieure

La sonde extérieure n'est pas fournie en série avec le régulateur. Cette sonde sert uniquement à réguler la chaudière en fonction de la température extérieure.

Les consignes suivantes s'appliquent au besoin de l'emplacement d'une sonde extérieure :

• Installer la sonde extérieure du côte nord ou nord-ouest de la maison, à l'abri de la lumière directe du soleil.
• La sonde doit être positionnée à au moins 2,5 mètres au-dessus du niveau du sol.
• Ne pas monter la sonde extérieure pres d'une fenêtre, d'une porte, d'une évacuation, etc.

Voir

Consulter le manuel de la chaudière pour connaître la marche à suivre pour raccorder la sonde extérieure.

5 Installation

5.1 Raccordements électriques

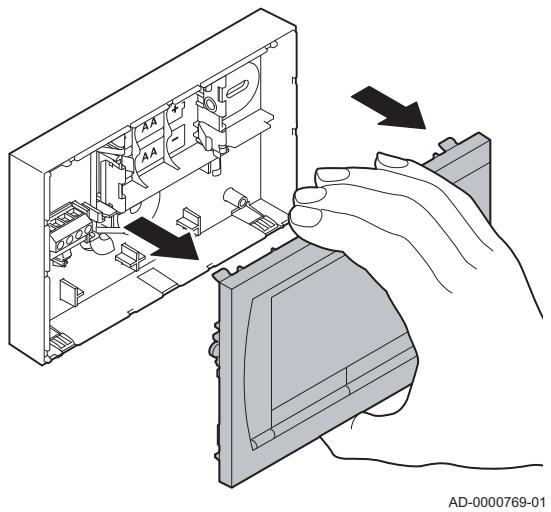

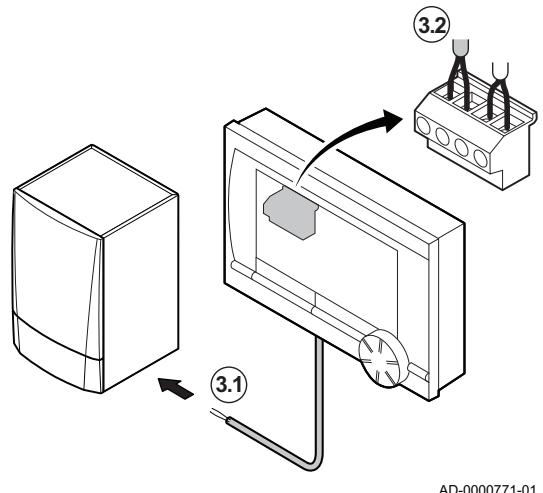

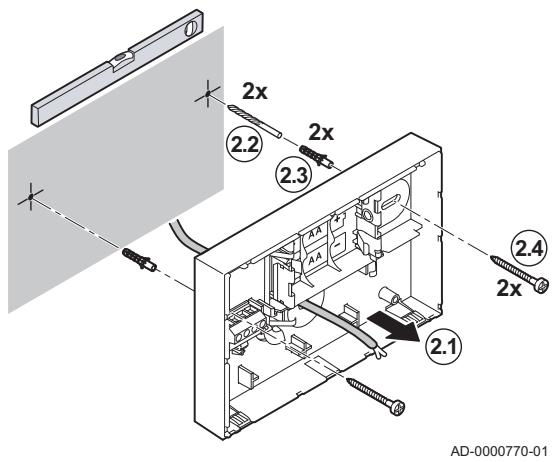

5.1.1 Montage du régulateur

Effectuer les étapes suivantes avant de raccorder le régulateur :

• Régler la chaudière de manière à permettre le raccordement d'un régulateur OpenTherm.

Voir

Consulter le manuel d'installation et d'entretien de la chaudière.

• La chaudière doit être éteinte.

Pour monter le régulateur, procéder comme suit :

1. Ouvrir le boitier en tirant sur la plaque avant et le socle pour les séparer.

Fig.5 Ouvrir le boftier

Fig.6 Fixer fermement le socle

1. Fixer le socle au mur à l'aide des vis et des chevilles fournies :

Attention

Veiller à ce que les fils OpenTherm de la chaudière pointent à travers le trou du socle.

• Percer deux trough.
  Les troustdoiventetreetealignés.
• Insérer les chevilles.
• Visser le socle solidement au mur.

Fig.7 Raccorder le régulateur (Open-Therm)

Fig.8 Insérer les piles

1. Thermostat programmable modulant OpenTherm uniquement

2. Relier le régulateur au raccordement OpenTherm de la chaudière.

3. Relier le régulateur au raccordement OpenTherm du régulateur.

Important

OpenTherm n'est pas sensible à la polarité. Les fils sont interchangeables.

1. Thermostat programmable modulant

2. Si nécessaire, insérer trois piles AA dans le régulateur.

i Important Les piles

Les piles ne sont pas fournies. Les piles permettent à l'horloge de continuer de fonctionner lorsque la chaudière est éteinte. Pour les chaudières non compatibles avec le dispositif OpenTherm Smart Power, les piles alimentent également le rétroéclairage du régulator.
5. Thermostat programmable modulant OpenTherm RF uniquement - Insérer trois piles AA dans le régulateur.
Celles-ci sont nécessaires au fonctionnement du régulateur RF.

i Important Les progr.

Le régulateur est prét à l'emploi. La station de base doit ensuite être installée sur le régulateur RF.

Voir

Consulter le manuel de la station de base.

6 Utilisation

6.1 Mise en route

Lorsque le régulateur est connecté, le menu de seLECTION de la langue apparait :

1. Sélectionner la langue souhaïée en tournant le bouton 3.
2. Appuyer sur le bouton 3 pour confirmer.
3. Suivre les instructions affichées pour sélectionner l'heure, l'année, le mois et le jour.

Le régulateur est alors prét à être utilisé :

• Par défaut, le régulateur contrôle la température ambiente (le système de chauffage central est régulé par la température interieure). La chaudière peut également être régulée par la température extérieure.

• Le programme horloge par défaut est activé. La température est désormais régulée par le programme horloge suivant :

• 6:00 à 19:00 : 20 °C

• 19:00 à 23:00 : 21 °C
• 23:00 à 06:00 : 15 °C + %

Le programme horloge par défaut peut être personalisé.

Important

Le régulateur bascule automatiquement entre l'heure d'été et l'heure d'hiver, et vice-versa.

Pour de plus amples informations, voir

Réglage du programme horloge, page 15

7 Réglages

7.1 Modification des paramètres utiliser

7.1.1 Réglage de l'heure et de la date

Procedure: Menu > Paramétres > Date/heure.

Régl. heures
Régl. date
Heure d'ete:

• Europe: le régulateur bascule automatiquement entre l'heure d'été et l'heure d'hiver.
• Autre: vous doivent définir le début et la fin de l'heure d'été manuellement en indiquant le mois et la semaine. Le changement d'heure sera effectué le dimanche.
• Manuel: le régulateur ne fait pas de distinction entre l'heure d'été et l'heure d'hiver. L'heure doit être modifiée manuellement.

7.1.2 Réglage de la langue

Procedure: Menu > Paramètres > Utilisateur > Langue.

Si vous utilisez la version multilingue du régulateur, suivez la procédure ci-dessus pour régler la langue des menus.

7.1.3 Réglage de l'affichage

1 Message d'information court
2 Message d'information long

Procedure: Menu > Paramètres > Utilisateur > Affichage.

Régler les paramètres suivants :

• Ligne 1 (petite): sélectionner les informations à afficher dans le message d'information court.
• Ligne 2 (grande): sélectionner les informations à afficher dans le message d'information long.
• Durée illum.: définir le nombre de secondes pendant lequel le rétroéclairage doit rester actif après avoir appuyé sur un bouton pour la dernière fois.

7.1.4 Réglage du verrouillage

Procedure: Menu > Paramètres > Utilisateur > Verrouillage.

Le verrouillage bloque les touches/boutons lorsqu'le régulateur est inactif pendant 30 secondes. Le verrouillage peut être définis avec ou sans code PIN.

• Désacté: verrouillage désacté.
• Activé: verrouillage activé. Pour désactiver à nouveau le verrouillage, appuyer deux fois sur la touche 3.
• Activé + PIN: le verrouillage est activé et peut être désactivé grâce au code PIN saisi ici.

i Important Le verrouillage peut toujours etre désactivé grâce au code 0012.

7.2 Modification des options de menu

7.2.1 Réglage du mode Utilisateur

Procedure: Menu > Paramêtres > Utilisateur > Mode Utilisateur.

• Mode de Base: ce mode exclut l'utilisation de programmes horloge. La température du régulateur peut uniquement être régée manuellement.
• Mode Normale: il s'agit du réglage par défaut. La plupart des options sont disponibles, notamment le programme horloge.
• Mode Etendue: ce mode vous permet d'utiliser deux programmes horologe standard (A et B). Il propose davantage de réglages que les deux autres modes et permet d'afficher des informations plus détaillées.

i Important Certains r

Certains réglages ne peuvent être modifiés qu'en mode Mode Etendue. Les réglages créés restent actifs en mode Mode de Base et Mode Normale.

7.2.2 Sélection d'un programme

Procedure:Programme.

Les programmes suivants peuvent être sélectionnés :

• Progr. horloge: la température du chauffage central est régulée par un programme horloge.
• Jour force: la température est maintainue à la température de journée définitie.
• Nuit forcee: la température est maintainue à la température de nuit definite.
• Temp. anti-gel: la température est maintainue constamment à la limite anti-gel définie. La fonction Maintien ECS est désactivée pour ce programme.
• Mode esté force: la température est maintainue à la température de nuit définie, et la fonction Maintien ECS est activée entre 06:00 et 23:00.

Pour de plus amples informations, voir

Maintien ECS, page 21

7.2.3 Réglage du programme horloge

Le programme horloge règle la température ambiente automatiquement aux heures de commutation et peut disposer d'un réglage différent pour chaque jour de la semaine. Le programme horloge par défaut peut être modifié ou remplace par un nouveau programme.

Important

Par défaut, le régulateur commence le préchauffage avant l'heure fixée de sorte que la pieceatteigne la température souhaitation à l'heure correcte.

Voir

Pour modifier le préchauffage :

Réglages du chauffage central, page 20

Important

le réglage du programme horloge détermine indirectement le moment où la fonction Maintien ECS est active.

Voir

Contrôle de la température de l'eau chaude sanitaire, page 21

Nous vous recommendons de créé un tableau résument les heures et les températures de commutation souhaitées. Il est possible de selectionner jusqu'à 6 heures de commutation par jour. Le tableau suivant présente un exemple de programme horloge.

Tab.9 Exemple de programme horloge

Heure	LU	MA	ME	JE	VE	SA	DI
7:00	20 °C	20 °C	20 °C	20 °C	20 °C
09:00	15 °C	15 °C		15 °C	15 °C	20 °C	20 °C
11:00
13:00
15:00						15 °C
17:00
19:00	21 °C		21 °C	21 °C	21 °C	21 °C
21:00		21 °C
23:00	15 °C	15 °C	15 °C				15 °C
00:00				15 °C	15 °C	15 °C

- Création d'un nouveau programme horloge

Procedure: Menu > Programme > Progr. horloge > Nouveau.

1. Sélectionner le type de programme (Tous les jours, Modèle Semaine ou Modèle Weekend) sur lequel le nouveau programme horloge sera basé.
2. Appuyer sur le bouton 3 pour confirmer.
3. Acceder au jour à définir dans le programme horloge.
4. Appuyer sur le bouton 3 pour confirmer.
5. Acceder à l'heure de commutation à modifier.
6. Appuyer sur le bouton 3 pour confirmer.

Important Appuyers

1. Utiliser le bouton 3 pour définir l'heure et la température souhaitées.

2. ÀpRES avoir défini toutes les heures de commutation d'un jourdonné, vous pouvez copier les réglages de cette journée vers d'autresjournées:

3. Acceder à l'affichage de la journée.

4. Appuyer sur Copier.
5. Sélectionner les jours où les réglages seront copiés à l'aide du bouton 3.

6. Appuyer sur Sauvegarder.

7. Acceder à l'affichage de la journée.

8. Appuyer sur le bouton 3.
9. Passer à l' étape 3 pour modifier le jour suivant ou appuyer sur la touche Retour pour fermer ce menu.

Modification d'un programme horloge existant

Procedure: Menu > Programme > Progr. horloge > Modifier.

1. Acceder à la journée à modifier dans le programme horloge.
2. Appuyer sur le bouton 3 pour confirmer.
3. Acceder à l'heure à modifier.
4. Appuyer sur le bouton 3 pour confirmer.

Important Appuyer sur Effacer pour effacer l'heure selectionnee.

1. Utiliser le bouton 3 pour régler l'heure et la température souhaïée.

2. Une fois que vous avez défini les heures pour un jour en particulier, ces réglages peuvent être copés vers d'autres jours:

3. Acceder à l'affichage de la journée.

4. Appuyer sur Copier.

5. Sélectionner les jours ou les réglages seront copés à l'aide du bouton 3.
   Appuyer sur Sauvegarder.

6. Acceder à l'affichage de la journée.

7. Appuyer sur le bouton 3.
8. Acceder à l'étape 2 pour modifier la journée suivante ou appuyer sur Retour pour fermer ce menu.

Rétabillisement des paramètres par défaut

Procedure: Menu > Programme > Progr. horloge > Param. défaut.

Selectionner les options de menu ci-dessus pour rétablier les paramètres par défaut du programme horloge.

7.2.4 Réglage de températures continues

Procedure: Menu >Programme.

Au lieu de définir un programme horloge, vous pouvez régler la température ambiente de manière permanente sur une valeur particulière. Vous pouvez définir trois températures continues différentes :

• Temp. jour.: température ambiente pendant la journée, correspondant au programme Jour force.
• Temp. nuit: température ambiente pendant la nuit, correspondant au programme Nuit forcee.
• Temp. anti-gel: température ambiente nécessaire pour empêcher la pièce où le régulateur est installé de geler. Ce réglage est placé sous le programme Temp. anti-gel.

Important

Le réglage Temp. nuit est également utilisé en combinaison avec les fonctions :

• Lim.CHAUF. JOUR, Lim. CHAUF. Nuit
  'Maintien

Si la température ambiente définie descend en dessous du seuil Temp. nuit défini, la fonction 'Maintien est désactivée par défaut.

Pour de plus amples informations, voir

Liminete anti-gel du système, page 22

Paramètres spécifiques du réglage à point de consigne variable, page 28

Maintien ECS, page 21

7.2.5 Réglage d'un programme de vacances

Il peut être utile de paramétre un programme de vacances si vous vous absentez de chez vous quelques temps. Cela garantit une température constante dans l'habitation pendant une période déterminée. L'utilisateur a la possibilité de définir la période et la température souhaitées.

Le programme de vacances démarre automatiquement à 0:00 à la date de début et se termine à la date de fin. L'icone s'affiche. Ce programme est désactivé et supprimé à la fin de la période fixée.

Le nombre total de programmes de vacances est limite a 16.

• Sélectionner Vérifier pour consulter les programmes de vacances définis.
• Sélectionner Modifier pour modifier ou supprimer des programmes.

• Sélectionner Saisir données pour ajouter un nouveau programme de vacances.

• Sélectionner Temp. souhaïée pour définir la température constante dé-sirée.

7.2.6 Modification provisoire de la température

Vous pouvez désactiver provisoirement un programme horloge selectionné ou un programme continu à tout moment en réglant la température manuellement. Pour ce faire, procéder comme suit :

1. tournier le bouton 3 sur l'affichage principal pour définir une nouvelle température.
2. Appuyer sur Régler l'heure si vous souhaitez également définir une heures de fin pour la température sélectionnée manuellement. Sélectionner cette heures à l'aide du bouton 3.
3. Appuyer sur Régler la date si vous souhaitez également définir une date de fin pour la température sélectionnée manuellement. Sélectionner cette date à l'aide du bouton 3.
4. Appuyer sur le bouton 3 pour revenir au menu principal, ou attendre que le régulateur revienne automatiquement au menu principal.

i Important Si vous ne

Si vous ne sélectionné pas une heures de fin alors qu'un programme horloge était actif, ce dernier sera réactivé au point de commutation suivant. Le fonctionnement manuel sera alors désactivé.

Appuyer sur Retour mode auto pour annuler le changement manuel de température.

7.2.7 Mode Cheminée

Procedure:Programme.

Lorsque la température atteint le niveau souhaité dans la pièce où se trou VE le régulateur, le chauffage central s'éteint. Les autres pièces de la maison ne sont plus chauffées non plus. Cela peut s'avérer génant si vous disposez, par exemple, d'une cheminée à foyer ouvert. Dans ce cas, vous pouvez activer la fonction Cheminée. La sonde de température ambiente du régulateur est alors désactivée. et la température actuelle de l'eau du chauffage central est maintainue.

Si la température baisse ou augmente de manière excessive dans les autres pièces, vous pouvez y augmenter ou réduire la température ambiente à l'aide du bouton de sélection 3 du régulateur. Cela augmente ou diminue la température de l'eau du chauffage central. Vous pouvez installer des robinets thermostatiques sur les radiateurs pour réguler individuellement la température de ces pièces.

i Important

• Le mode Cheminée ne doit être activé que lorsque le régulateur contrôle la température en fonction de la température ambiente.
• Pour éviter que la température ambiente de la pierce dans laquelle se trouve le régulateur ne devienne trop élevé, veiller à bien fermer les robinets des radiateurs.
• Le régulateur bascule sur le réglage à point de consigne variable si la sonde de température extérieure est utilisé.

Procedure: Menu > Paramètres > Système > Température > Corr. confort.

Lorsque les radiateurs du foyer sont chauds, la température perçue est supérieure à la température réelle en raison de la chaleur rayonnante. Par conséquent, vous pouvez ressentir une/agreable sensation de chaleur avant d'avoir atteint la température définie. La correction confert veille à ce que le chauffage central ne dépasse pas la température parçue souhaitée.

Exemple : la température souhaitée est de 21^ . Avec la chaleur rayonnante des radiateurs, l'impression que procure une température de

20,7 °C correspond à 21 °C. La correction comport metat au chauffage central de s'arrête de chauffer lorsque la température a atteint 20,7 °C.

Important La correction comport est activée par défaut.

7.2.9 Rétabillisement des paramètres d'usine

Procedure: Menu > Paramètres > Utilisateur > Réinitialiser.

Tous les paramètres peuvent être rétablis, y compris le programme horloge.

7.2.10 Groupe de réglage

Procedure: Menu > Paramétres > Système > Installation CH > Zoning.

Grçá au AD290, le régulateur peut contrôler deux groupes. Ces derniers peuvent disposer de leurs propres programmes et types de régulation. Les options suivantes sont disponibles :

• Aucun zoning Réglage standard du régulateur.
  1&2 sépare chaque groupe dispose de ses propres programmes et types de régulation
• 1&2 identique chaque groupe dispose de ses propres types de régulation, mais le groupe 2 possède les mêmes programmes que le groupe 1.

Lorsque l'option Groupe de réglage est sélectionnée, l'icone s'affiche. Le nombre de l'icone indique le groupe sélectionné pour le contrôle. Appuyer sur le bouton de selection pour basculer entre le contrôle du groupe 1 et celui du groupe 2.

Réglage du thermostat programmable modulant (TPM)

Procedure:

1. Mode Étendue: Paramètres> UtilisateurMode UtilisateurMode EtendueMenu > (puis 4x retour)
2. Configuration : ParamètresSystèmeInstallation CHZoningMenu > > >

Afin d'adapter le régulateur aux différentes situations, il est possible de dissocier les deux circuits pilotés par le AD290.

Il existe deux possibilités :

1. 1&2 séparé = Programmes de temporisation distincts

Chaque circuit possède son propre programme horloge (programme A ou B)

Circuit 1 =programme A ou B

1. 1&2 identique = les deux circuits possedent le même programme hor-loge

(programme A ou B)

Puis 5x Retour

Régler les circuits
Menu > Paramètres > Système > Circuit 1 > Régul. Climat. > Courbe chauffe
T° ext. haute	X
T° chaud. min	X
T° ext. basse	X
T° chaud. max	X
Courbe

Puis 2x Retour.

Fig.10 Zoning

Type de régulation
Circuit 1 : régler en INT	Si deux TPM
Circuit 2 : régler en INT
Circuit 1 : régler en INT	Si un TPM
Circuit 2 : régler en EXT

Puis 1x Retour.

Régul. Climat.

Paramètres à contrôle : T° max chaudière : X °C

Puis 5x Retour.

Avertissement

Il s'agit de la température maximale du circuit.

7.2.11 Code Pin des menus Installateur et Systeme Systeme

Procedure: Menu > Paramétres > Installateur > Code installat.

Les menus Installateur et Système peuvent être protégés avec un code PIN permanent (0012). Le code reste actif 30 minutes après avoir été saisi.

7.3 Modification des paramètres des appareils externes

7.3.1 Informations

Vou puez afficher diverses informations concernant le système de chauffage central (ex. : pression hydraulique, températures) sur le régulator. Les informations disponibles dépendent de la chaudière de votre chauffage central.

Les modes Mode de Base et Mode Normale ne font pas apparaitre toutes les catégories d'informations disponibles. Sélectionner Plus d'info pour afficher toutes les informations disponibles.

7.3.2 Réglages du chauffage central

Procedure: Menu > Paramétres > Système > Installation CH.

Le régulateur permet de définir plusieurs réglages spécifique du chauffage central :

• Contrôle pompe: lorsque cette option est activée, la pompe s'éteint en l'absence de demande en eau chaude. Ainsi, la pompe fonctionne moins longtemps (économie d'énergie). Étant donné que la pompe s'éteint si la chaudière n'est pas allumée, un radiateur peutmettre quelques minutes à se replir d'eau chaude lorsqu'vous l'allumez.
• Vitesse chauff.: déterminé la réactivité du régulateur. Ce réglage agit sur le préchauffage et la ↔ response aux commandes.

i Important Privélégier

• Vitesse refroid.: ce réglage indique la vitesse à laquelle la maison refroidit ou l'efficacité de l'isolement de votre maison. Plus l'isolement est efficace, plus la maison refroidit lentement. Ce réglage affecte les types de régulation INT (Temp.Amb) et EXT + INT-Virt, ainsi que la durée des périodes de non-fonctionnement avant et après l'allumage du brûleur.

• Vitesse refroid. > Mini : entraine de longues périodes d'arrêt avant et après l'allumage du brûleur.

• Vitesse refroid. > Maxi: entraine de courtes périodes d'arrêt avant et après l'allumage du brûleur.

• Préchauf. max: période maximale pendant laquelle le préchauffage peut fonctionner avant l'heure de commutation (en minutes).

• T° min chaudière: température minimale souhaitée de l'eau du chauffage central. Ce réglage est particulièrement utile pour les convecteurs.
• T° max chaudière: température maximale du système de réglage de l'eau du chauffage central. Il ne s'agit pas de la température maximale de la chaudière.

Attention

Si cela concerne une fonction de sécurité, ce réglage doit être effectué sur la chaudière.

Important

Le technicien charge d'installer le régulateur peut définir plusieurs réglages spécifique.

7.3.3 Contrôle de la température de l'eau chaude sanitaire

La température de l'eau chaude sanitaire peut être réduite afin de réaliser des économies d'énergie, par exemple la nuit, lorsque la demande en eau chaude diminue. Le régulateur dispose de deux paramètres permettant ce réglage :

'Maintien
- Température ECS

Important

• ces deux fonctions s'activent simultanémnet.
• Lorsque la fonction 'Maintien est désactivée, l'icone clignote sur l'affichage.

Tab.10 Planning de contrôle de la température de l'eau chaude sanitaire

Heure	Temp. ambiente souhaitée
7:00	20 °C
09:00	15 °C ‰
11:00
13:00
15:00
17:00
19:00	21 °C
21:00
23:00	15 °C ‰
00:00

Maintien ECS

Procedure: Menu > Paramètres > ECS > 'Maintien.

La chaudiere de type combiné préchauffe périodiquement pour pouvoir répondre rapidement à la demande en eau chaude sanitaire. Les options suivantes sont disponibles :

• Désacté: la chaudière de type combiné ne maintain pas sa chaleur. Sélectionner cette option pour une économie d'énergie maximale.
• Activé: la chaudière de type combiné maintient sa chaleur en permanence. Sélectionner cette option pour un comport optimal.
• Activé le jour: (% s'affiche): La chaudière de type combiné n'est pas préchauffée lorsque la température ambiente souhaïée est inférieure ou égale à la température de nuit régée via Menu > Programme > Temp. nuit. Par exemple, si le paramètre Temp. nuit est régé sur 15^ , l'eau du robinet ne sera pas chaude pendant certaines périodes.

Selectionner l'option Activé le jour pour réaliser des économies d'énergie pendant la nuit.

Important

Les chaudières réagissant différément à cette fonction. Certains fournissent effectivement de l'eau chaude, mais mettent plus longtemps à monter en température. D'autres distribuents uniquement l'eau chaude déjà disponible (par exemple dans un réserveoir), qui refroidit par la suite.

Voir

Consulter le manuel d'installation et d'entretien de la chaudière.

Température de l'eau chaude sanitaire

1. Sur le régulateur, Sélectionner Menu > Paramètres > ECS > Température ECS.

2. Les options suivantes sont disponibles :

3. Temp. Continue: sélectionner la température constante souhaïée de l'eau chaude sanitaire.

4. Progr. horloge: utiliser un programme horloge pour déterminer la température de l'eau chaude sanitaire. Le paramétrage de ce programme horloge est pratiquement identique à celui réservé à la température ambiente souhaitée.

Important

• La température maximale qui peut être définie dépend des réglages de la chaudière.
• Faites débuter le programme horloge environ une heures avant le moment où vous aurez besoin d'eau chaude. Cela laisse suffisamment de temps à la chaudière pourCHAuffer.

Pour de plus amples informations, voir

Réglage du programme horloge, page 15

7.3.4 Fonction anti-légionelle

Procedure: Menu > Paramétres > ECS > 'Anti-légionelles.

Pour éviter toute présence de légionelle dans votre chaudière, l'eau chau de sanitaire doit être chauffée à 65^ une fois par这段时间. Cette mesure est uniquement valable pour les chaudières externes, et non pour les chaudières de type combiné.

Lorsque cette fonction est activée, l'eau chaude sanitaire est chauffée par défaut tous les lundis à 02:00.

Important

Pour assurer un fonctionnement optimal, vérifier si cette fonction nécessite des réglages sur la chaudière. La chaudière doit être capable d'augmenter la température de l'eau chaude sanitaire.

7.3.5 Limité anti-gel du système

Procedure: Menu > Paramètres > Système > Température > Limité anti-gel.

L'option Limité anti-gel permet de protégier les radiateurs contre le gel dans les pièces très froides. Exemple : la température de la maison ne descend pas en dessous de 19^ la nuit, ce qui fait que la pompe ne se met pas en marche. Le radiateur situé dans la dépendance, qui devient plus froide, court alors le risque de geler.

L'option Limite anti-gel du système s'active automatiquement lorsqu'une sonde extérieure est raccordée. Vous pouvez définir la température extérieure d'activation via l'option Limite anti-gel.

i Important Par défaut, cette valeur est régée sur -10 °C. La pompe s'active à-10,5 °C et s'éteint à -9,5 °C.

7.3.6 Limite anti-gel de la piece

Procedure:Programme > Temp. anti-gel.

L'option Limite antigel de la pierce vous permet de proteter la pierce dans laquelle se trouve le régulateur contre le gel. Elle ne nécessite pas de sonde extérieure.

La température ambiente minimale de la limite anti-gel est réglée sur 6^ , mais peut être modifiée si besoin. Procéder comme suit :

1. Sur le régulateur, Sélectionner Menu > Programme > Temp. anti-gel.

i Important Les robinets de radiateur eventuellement prsent dans la piece doivent etre entierement ouverts.

7.3.7 Entre numérique

Procedure: Menu > Paramétres > Installateur > Entreee extere.

Un module exter ne peut envoyer une commande au régulateur via l'entrée numérique. Par exemple, il est possible de commander au régulateur de démarrer le programme de la journée lorsqu'un détecteur de mouvement détecte une personne.

Sur le régulateur OpenTherm, l'entrée numérique se trouve à côté de la connexion OpenTherm. Sur le régulateur RF, elle se trouve sur la station de base.

! Avertissement Ne pas mettre

1. Sur le régulateur, Sélectionner Menu > Paramètres > Installateur > Entrée externe.

2. Dans Fonction, selectionner la commande que le régulateur doit exécuter quand le module externe le lui ordonne.

3. Non utilise: l'entrée numérique est désactivée.

4. Temp. Jour: le programme Jour force est activé.
5. Temp. Nuit: le programme Nuit forcee est activé.
6. Service: un message d'entretien est envoyé.

7. Pression hydr.: un averissement s'affiche si la pression hydraulique est trop faible.

8. Sélectionner Type de contact pour définir si le module externe est un contact normalement ouvert ou normalement fermé. Cela permet ensuite au régulateur de savoir quand il doit executer la commande.

9. Sélectionner Durée ouverture ou Durée fermeture pour indiquer combien de minutes le contact doit rester ouvert ou fermé avant que le régulateur n'execute la commande. Cette fonction permet de limiter la vitesse et la fréquence à laquelle le régulateur réagit.

i Important Si les options Durée ouverture ou Durée fermeture sont définies sur 0, les modifications apportées à l'entrée numérique ne s'afficheront pas immédiatement sur le régulateur.

Examplesd'utilisation del'entree numérique:

Detecteur de mouvement

Si le détecteur de mouvement ne détecteaucun mouvement pendant 30 minutes, la température bascule sur la température Nuit forcee. Si un mouvement est détecté,le régulateur bascule sur son programme normal.

Le détector de mouvement ferme un relais lorsqu'un mouvement se produit. Régler l'entrée numérique comme suit :

• Fonction: Temp. Nuit
• Type de contact: Norm. fermé
  Durée ouverture: 30 minutes
  Durée fermeture: 0 minute

Commutateur de pression hydraulique

Si un commutateur de pression hydraulique est connecté, l'icone s'affiche lorsque la pression est trop faible.

Procesder comme suit pour connecter un commutateur de pression hydraulique à l'entrée numérique et régler cette dernière :

• Fonction: Pression hydr.
• Type de contact: Norm. ouvert (le commutateur de pression hydraulique se ferme si la pression est faible) ou : Type de contact : Norm. fermé (le commutateur de pression hydraulique s'ouvre si la pression est faible).
  Durée ouverture: 1 minute
  Durée fermeture: 1 minute

Contact de porte

Lorsque la porte s'ouvre, la température bascule sur la température Nuit forcee au bout de 3 minutes. Le regulateur rebascule immidiatement vers son programme normal lorsque la porte se ferme.

Pour connecter un contact de porte à l'entrée numérique et régler l'entrée numérique, procéder comme suit :

• Fonction: Temp. Nuit
• Type de contact: Norm. fermé ( quand le contact est fermé pour une porte fermée).
  Durée ouverture: 3 minutes
  Durée fermeture: 1 minute

Minuterie de dépassement

La température bascule immédiatement sur la température Jour forcé si la minuterie est activée pendant la diminution liée à la nuit. Le régulateur re-bascule immédiatement sur son programme normal à la fin de la période de la minuterie.

Connector une minuteurie à l'entrée numérique et régler cette dernière comme suit :

• Fonction: Temp. Jour
• Type de contact: Norm. ouvert
  Durée ouverture: 0 minute
  Durée fermeture: 0 minute

7.3.8 Affichage de la consommation d'énergie estimée

Procedure: Menu > Paramétres > Installateur > Calcul kWh.

Le menu Informations indique la consommation d'énergie estimée. La consommation d'énergie affichée correspond à la consommation totale cumulée après l'activation de la fonction sur l'affichage du régulateur. La consommation d'énergie estimée peut être remise à zéro sur l'affichage du régulateur.

Pour calculer la consommation d'énergie, saisir les valeurs minimales et maximales du chauffage central et de la production d'eau chaude sanitière.

Voir

Pour obtenir les données requises : consulter le manuel d'installation et d'entretien de la chaudière.

Tab.11 Données requises pour estimer la consommation d'énergie

Affichage du régulateur	Données techniques
CH minimum kW	Puisance enfournée nominale (Qn) Fonctionnement du chauffage cen-tral (Hi)
CH maximum kW(1)
Eau ch. min kW	Puisance enfournée nominale (Qn) Fonctionnement du chauffage cen-tral (Hs)
Eau ch. max kW(1)
(1) Définir les valeurs maximales à l'aide des paramètres par défaut, à moins que celles-ci aient été rajustées (suite à l'utilisation d'un另一种 type de gaz, par exemple).

Pour réinitialiser la consommation d'énergie estimée, procéder comme suit :

1. Sur le régulateur, Sélectionner Menu > Paramètres > Installateur > Réinit. compt..

Important

• Les valeurs affichées sont des estimations.
• Cette fonction est indisponible lorsqu'un AD290 est connecté.

7.3.9 Réglages de la chaudière

Procedure: Menu > Paramétres > Installateur > Régl. chaud.

Une fois le code 0012 saisi, les paramètres suivants peuvent être modifiés (selon la chaudière):

• Paramétres: consulter le manuel de la chaudière pour en modifier les réglages.
• Restaurer par.: restaurer les paramètres par défaut de la chaudière à l'aide des code dF et dU.
• Réinit. serv.: réinitialiser le prochain message d'entretien si l'entretien a déjà été effectué.
• Lancer détect.: lancer la détéction des accessoires de la chaudière.

i Important La signi

• La signification des différents codes peut varier selon le type de chaudière utilisé.
• La valeur d'un paramètre sélectionné s'affiche au bout de 0,5 s.
• Les valeurs à生存 peuvent varier selon l'appareil de chauffage connecté.

Voir

Consulter le manuel d'installation et d'entretien de la chaudière.

7.4 Modification des paramètres de thermostat

7.4.1 Étalandnage

Procedure: Menu > Paramêtres > Utilisateur > Etalonnage.

Vous pouze ajuster la valeur mesurée à partir des sondes intérieure et extérieur. Cela peut s'avérer utile lorsque la température mesurée ne correspond pas à la température attendue. Par exemple, si la température mesurée dépasse la température attendue de 0,5^ , vous pouze l'ajuster de -0,5^ .

7.4.2 Rétabillisement de la connexion avec la station de base (régulateur RF uniquement)

En cas de remplacement du régulateur RF ou de la station de base, la connexion doit être rétable. Procéder comme suit :

1. Mettre la station de base en mode Connexion. Consulter le manuel de la station de base pour en savoir plus.
2. Sur le régulateur, sélectionner Menu > Paramétres > Utilisateur > Connexion > Station de base.

Au bout de quelques secondes, la connexion est rétable.

7.4.3 Raccordement de nouvelles sondes RF (régulateur RF uniquement)

1. Régler la sonde RF à connecter en mode Connexion. Pour ce faire, consulter la documentation de la sonde en question.
2. Sur le régulateur RF, sélectionner Menu > Paramètres > Utilisateur > Connexion.
3. Sélectionner la sonde correspondante et appuyer sur Connecter. Au bout de quelques secondes, la connexion est établie.

7.5 Réglage du type de régulation

Procedure: Menu > Paramétres > Système > Type de régul.

Thermostat programmable modulant peut être utilisé comme un régulateur à point de consigne variable ou comme un thermostat d'ambiance. Six types de régulation sont disponibles. Le régulateur vous permet d'utiliser des types de régulation fondés sur le thermostat d'ambiance et/ou le point de consigne variable de différentes façon.

7.5.1 INT (Temp.Amb) : régulation modulante de la température

Le régulateur mesure la température ambiente de la pièce dans laquelle le thermostat est installé (pièce de référence) et calcule la température de départ de la chaudière. La chaudière avec thermostat modulant règule la sortie en fonction de la température de départ et de retard de l'eau. Cela permet d'optimiser son efficacité en maintainant une température d'eau aussi constante que possible.

i Important Le thermo

Le thermostat d'ambiance peut être utilisé partout, sauf si vous ne souhaitez pas qu'une seule piece de referencia déterminée la température des autres pieces.

7.5.2 EXT (Temp.Ext) : réglage à point de consigne variable

Le système de régulation mesure la température extérieure avec une sonde de température extérieure. En fonction de la température extérieure, la température de départ est déterminée à l'aide de la courbe de chauffe du régulateur.

La courbe de chauffe doit être可以选择 de sortie que la pièce la moinsUPPORTABLE puisse être chauffée efficacement, même lorsque la température extérieure est très BASSE.

La température interieure mesurée n'influe pas sur le réglage de la chaudière. La température interieure souhaitée ne peut être obtenue qu'avc une courbe de chauffe programmée correctement et un système conçu correctement.

Les conditions extérieures normales sont également importantes. Une lumière solaire directe ou un fort vent du nord diminuent ou augmentent respectivement les besoin en chauffage. Toutefois, cela n'a aucune incidence sur la production de chaleur de la chaudière. C'est pourquoi le réglage

à point de consigne variable ne suffit pas en soi. Des ajustements doivent être effectuels dans chaque piece à l'aide des robinets thermostatiques.

7.5.3 EXT + INT : réglage à point de consigne variable avec l'effect de la température ambiente

Ce type de régulation s'apparente au réglage à point de consigne variable. Il est donc important que la courbe de chauffe du régulateur soit correctement programmée. La courbe de chauffe est décalée lorsque la température ambiente mesurée s'écarte de la température ambiente souhaitée. Le degré du décalage est influencé par le réglage Correct. T° Amb.

L'avantage de cette strategie de régulation est que les modifications de la température ambiente souhaiée peuvent être anticipées rapidement. Pour diminuer la température ambiente souhaiée, la chaudière reste à l'arrêt plus longtemps, permettant de réaliser des économies d'énergie.

Aucun ajustement n'est nécessaire dans la piece ou se trouve le régula-teur. Les robinets de radiateur eventuellement Presents dans la piece de reférence doivent être entièrement ouverts.

Pour de plus amples informations, voir

Paramètres spécifiques du réglage à point de consigne variable, page 28

7.5.4 EXT (Temp. Ext) + comport : point de consigne variable avec fonction comport

Ce type de régulation s'apparente au réglage à point de consigne variable. Il est donc important que la courbe de chauffe du régulateur soit correctement programmée. La courbe de chauffe est également décalée en fonction de la température ambiente calculée (non mesure). La température extérieure, la vitesse de chauffage et la vitesse de refroidissement influent sur ce phénomène. Le degré du décalage est influencé par le réglage Correct. T° Amb.

L'avantage de cette stratégie de régulation est que les modifications de la température ambiente souhaïée peuvent être anticipées rapidement, sans placer le régulateur dans la piece de référence.

Pour diminuer la température ambiente souhaïette, la chaudière reste à l'arrêt plus longtemps, permettant de réaliser des économies d'énergie.

Pour de plus amples informations, voir

Paramètres spécifiques du réglage à point de consigne variable, page 28

7.5.5 EXT/INT-Nuit: point de consigne variable avec fonction comport

Le type de régulation EXT est utilisé lorsque la température ambiente souhaïée est supérieure à la température de nuit. La température de nuit doit être définie via Menu > Programme > Temp. nuit.

Le type de régulation INT est utilisé lorsque la température ambiente souhaïette est inférieure ou égale à la température de nuit. Le régulateur doit se couver dans une piece représentative pour la mesure de la température ambiente pendant la nuit. Ce type de régulation empêche la chaudière de s'activer inutillement pendant la nuit.

7.5.6 INT + limite

Thermostat d'ambiance limité par la courbe de chauffe programmée. Ce type de régulation est identique au réglage INT normal, à la différence que la température maximale de la chaudière est définie en fonction de la courbe de chauffe (necessite une sonde extérieure).

Important

En raison de cette limite,le type de regulation INT ^+ limite ne couvre pas tous les reglages de tempereature.Par conséquent,la durée de chauffage de la piece peut etre allongee.

7.5.7 Paramètres spécifiques du réglage à point de consigné variable

Procedure: Menu > Paramètres > Système > Régul. Climat. > Courbe chauffe.

Fig.11 Courbe de chauffe

1 Point climatique
2 Point de base
3 Température ambiente accrue pendant la journée
4 Température ambiente souhaïée de 20^ pendant la journée
5 Température ambiente souhaitée de 15^ pendant la nuit
A Température de la chaudière (^)
B Température extérieure (^)

Si vous avez opté pour le réglage à point de consigne variable, plusieurs paramètres supplémentaires sont disponibles :

• T° ext. haute: point de base de la température extérieure.
• T° chaud. min: point de base de la température de départ.
• T° ext. basse: point climatique de la température extérieure.
• T° chaud. max: point climatique de la température de départ.
• Courbe: mesure de courbure de la courbe de chauffe, selon votre système de chauffage central. Sélectionner les types de chauffage utilisés : chauffage par le sol, radiateurs ou convecteurs.

i Important La courbe

La courbe de chauffe se fonde sur une température ambiente sou-haitée de 20^ . L'augmentation de la température ambiente sou-haitée décale la courbe de chauffe vers le haut. Le degré du décalage est influencé par le réglage Correct. T° Amb.

• Correct. T° Amb.: effet de la température ambiente sur le décalage de la courbe de chauffe.
• Lim.chauf. jour:température extérieure au-dessus de laquelle le chauffage central est désactivé pendant la journee.La limite de chauffage de jour est pertinente lorsque la température ambiente souhaitee est supérieure à la température de nuit réglee à l'aide du Menu > Programme Temp.nuit.
• Lim. chauf. nuit: température extérieure au-dessus de laquelle le chauffage central est désactivé pendant la nuit. La limite de chauffage de nuit est pertinente lorsque la température ambiente souhaïée est inférieure à la température de nuit réglée à l'aide du Menu > Programme > Temp. nuit.

7.5.8 Exemple de courbe de chauffe

Les réglages de la courbe de chauffe sont largement tributaires de la conception du système de chauffage central et de la maison. En conséquence, il est impossible de donner des conseils clairs à ce sujet. Utiliser les tableaux ci-dessous pour procéder au réglage de base si vous ne dispose pas d'informations sur la conception du système. La courbe de chauffe peut être optimisée pendant l'utilisation. En outre, elle se décale vers le haut et vers le bas lorsque la température augmente ou diminue.

Tab.12 Circuit radiateurs

	Isolation du bâtiment
	Excellente	Bonne	Moyenne	Passable	Insuffisante
Correct. T° Amb.	4	5	5	6	6
T° ext. haute	16	17	18	19	20
T° chaud. min	20	20	20	20	20
T° ext.asse	-10	-10	-10	-10	-10
T° chaud. max	70	75	80	85	90

Tab.13 Chauffage au sol

	Isolation du bâtiment
	Excellente	Bonne	Moyenne	Passable	Insuffisante
Correct. T° Amb.	1	2	3	3	4
T° ext. haute	16	17	18	19	20
T° chaud. min	20	20	20	20	20
T° ext.asse	-10	-10	-10	-10	-10
T° chaud. max	40	40	40	40	40

Tab.14 Chauffage à air/convecteurs

	Isolation du bâtiment
	Excellente	Bonne	Moyenne	Passable	Insuffisante
Correct. T° Amb.	2	3	3	4	4
T° ext. haute	16	17	18	19	20
T° chaud. min	50	50	50	50	50
T° ext.asse	-10	-10	-10	-10	-10
T° chaud. max	70	75	80	85	90

8 Entretien

8.1 Messages d'entretien

8.1.1 Message d'entretien

Procedure: Menu > Paramétres > Installateur > 'emande Service.

Cette option vous permet de définir si les messages d'entretien de la chaudière peuvent s'afficher sur le régulateur.

8.1.2 Numéro de téléphone utilisé pour les messages d'entretien et les messages d'erreur

Procedure:

• Menu > Paramétres > Installateur > N° de téléphone > Entretien
• Menu > Paramétres > Installateur > N° de téléphone > Réparation

Vou puez saisir un numero de téléphone qui apparait lorsque la chaudiere affiche un message d'entretien ou un message d'erreur.

i Important Aucun nu

8.1.3 Affichage des messages d'entretien

Tab.15 Affichage des messages d'entretien de la chaudière

Message	Indication	Texte affchéé	Solution
Entretien de la chaudière né-cessaire.	f s'allume.	Demande support type A type B type C Contactez vous installateur au numéro suivant :	Contacter votre installer pour l'entretien de la chaudière de votre chauffage central.

9 En cas de dérangement

9.1 Codes de défaut

Les messages d'erreur et les messages d'entretien s'affichent comme suit :

Fig.12 Codes de défaut affichés

1 Texte affché
2 Code de défaut

Tab.16 Codes de defaulted

Code de début	Icône	Texte affché	Incident	Solution
F200	Δi\(\bigwedge\)	Pas de connexion 'avec sonde Ext.	Pas de connexion à la sonde extérieure.	Vérifier la connexion entre la chaudière et la sonde extérieure.
F203	Δ	Erreur de communication. Vérifiez la connexion.	Connexion à la chaudière défectueuse.	Vérifier la connexion de la chaudière.
F214	Δ	La sonde sensor out of indique une valeur hors limite. Sonde défect.	Mesure incorrecte de la température ambiente.	La mesure de la température ambiente est incorrecte. Si la température ambiente est comprise entre -5 °C et 65 °C, la sonde de température est probablement défectueuse. Contacter votre installer.
F215	Δ	Problème interne Le régulateur est défectueux	Défaillance du régulateur.	Contacter votre installer.
F216 F219	i\(\bigcirc\)	No communication avec la station de base	Pas de connexion à la station de base (régulator RF uniquement)	Vérifier si la station de base de la chaudière est activée et fonctionne correctement (con-sulter le manuel de la station de base si be-soin). Si le régulateur n'est pas connecté à la station de base, procédéer comme suit pour rétabir la connexion : • Mettre la station de base en mode Con- nexion (consulter le manuel de la station de base si besoin). • Sur le régulateur, sélectionner Menu > Paramètres > Utilisateur > Connexion > Station de base > Conneter. Si cela ne résout pas le problème, chercher un autre emplacement pour le régulateur et/ou la station de base ou supprimer les obstacles susceptibles d'interférer avec le signal RF.
F227	-	Données sde RF en attente Peut prendre jq à 15 minutes up to 15 minutes	Attendre la sonde RF.	Ce code de début peut apparaitre après le redémarrage du régulateur RF (par exemple après avoir changé les piles). Le message disparaîtès que le régulateur RF reçoit un message des sondes RF connec-tées. Si les sondes RF n'envoiient aucun message, un autre code de début s'affiche au bout de 15 minutes.
-	®®®	La pression dans l'installation est trop faible. Ajoutez de 'l'eau jusqu'à 'la pression 'requise	Pression hydraulique trop faible	Ajouter de l'eau au système de chauffage central. Voir Consultanter le manuel d'installation et d'entretien de la chaudière.
Code err.	A	Erreur chaudière Consultez la 'liste d'erreurs the boiler de la chaudière	Erreur chaudière.	Utiliser le code err. pour détecter l'origine du problème (ex.: chaudière, régulateur en cascade ou AD290).
-	A1	-	Piles du régulateur épui-sees.	Les piles sont pratiquement épuisées. Rem- placer les trois piles AA.

9.2 Problèmes et solutions

Tab.17 Problèmes et solutions

Incident	Solution
Le chiffage central s/allume trop+tôt le matin.	Régler le paramètre Préchauf. max.En conséquence, la maison risque de ne pas été à la température voulue à l'heure prévue.
La maison n'est pas chaude à l'heure prévue.	• Ouvrir davantage les robinets quand les radiateurs chauffent.• Régler le paramètre Préchauf. max.• Augmenter la vitesse de chauffage souhaitée. Par exemple, régler la valeur sur Maxi.Pour le réglage à point de consigne variable, vous disposez des possibilités suivantes:• Régler correctement les robinets thermostatiques des radiateurs.• Ajustez la courbe de chauffe.• Modifier le type de régulation.Le système de chauffage central peut également liéser des problèmes techniques. Dans ce cas, contacter votre installerur.
La maison est trop chaude.	Avec le réglage à point de consigne variable, la température ambiente n'est pas pris en compte. Pour résoudre ce problème, procédez de l'une des façon suivantes:• Régler correctement les robinets thermostatiques des radiateurs.• Ajustez la courbe de chauffe.• Modifier le type de régulation.AVEC le thermostat d'ambiance, il peut arriver que la vitesse de chauffage soit trop élevé ou que le régulateur ne soit pas étaisonné correctement.
La maison n'est pas suffisamment chauf-ée.	Avec le réglage à point de consigne variable, la température ambiente n'est pas pris en compte. Pour résoudre ce problème, procédez de l'une des façon suivantes: • Régler correctement les robinets thermostatiques des radiateurs. • Augmenter la courbe de chauffe. • Modifier le type de régulation.
L'eau du robinet met longtemps à atteindre la température voulue.	• Chaudière: la fonction Maintien ECS est peut-être désactivée. Dans ce cas, l'icône % Régler la fonction Maintien ECS à l'aide du paramètre 'Maintien. • Chauffe-eau: le chauffe-eau s'allume peut-être trop tard. Définir la température de l'eau chaude sanitaire à l'aide du paramètre Température ECS.
La chaudière commence à chauffer la maison ou l'eau chaude sanitaire la nuit, même si le régulateur est réglé à un ni-veau bas.	• Avec le réglage à point de consigne variable (EXT), la chaudière est régulée par la température extérieure. Pour éviter ce problème, régler le paramètre Lim. chauf. nuit ou sélectionner un另一种 type de régulation. • La chaudière peut commencer à préchauffer avant le point de réglage suivant. Régler le paramètre Préchauf. max. En conséquence, la maison risque de ne pas être à la température voulue à l'heure prévue. • L'eau sanitaire n'est chauffée que lorsque la température ambiente définie est su-périeure à la température de nuit.
La mesure de la température s'écartedes valeurs habituelles.	Corriger la mesure de la température via le paramètre Etaconnage.
L'affichage ne fonctionne pas.	• Régulateur OpenTherm: vérifier que le câblage est correct et que la fiche maise de la chaudière est fermement enforcée dans la prise murale. • Régulateur RF: insérer des piles chargesés.
Le rétroéclairage de l'affichage ne fonctionne pas.	• Régulateur OpenTherm: votre chaudière ne prend peut-être pas en charge OpenTherm Smart Power. Dans ce cas, insérer des piles dans le régulateur. • Régulateur RF: insérer des piles chargesés.
La chaudière ne produit pas d'eau chan-de ou l'eau est à peine tiède.	La fonction Maintien ECS % est peut-être désactivée. Cela dépend du type de chaudière. Régler la fonction 'Maintien sur Activé.

10 Annexes

10.1 Structure des menus

• Certaines options de menu sont masquées pour les utilisateurs Mode de Base et Mode Normale.
• Le menu Régl. chaud. dépend des options de la chaudière.

Tab.18 Structure des menus

Menu		Options de menu		Paramètre par défaut
Programme	Progr. horloge
	Progr. horloge A
	Progr. horloge B
	Temp. jour.			20 °C
	Temp. nuit			15 °C
	Temp. anti-gel			6 °C
	Progr. vacances
	Feu ouvert
Paramètres	Utilisateur	Affichage	Ligne 1 (petite)	Horloge
			Ligne 2 (grande)	T° Amb. réelle
			Durée illum.	15 secondes
		Verrouillage	Désaktivé	x
			Activé
			Activé + PIN
		Mode Utilisateur	Mode de Base
			Mode Normale	x
			Mode Etendue
		Réinitialiser
		Etailonnage	Sonde Temp. Ext.	0,0
			Sonde Temp. Amb.	0,0
		Connexion	Station de base	Connector
			Sonde ext. RF	Connector
				Déconnecter
			Sonde amb. RF	Connector
				Déconnecter

Menu		Options de menu		Paramètre par défaut
Paramètres	Installateur	Entrée externe	Fonction	Non utilisé	x
				Temp. Jour
				Temp. Nuit
				Service
				Pression hydrat.
			Durée ouverture	1 min
			Durée fermeture	1 min
			Type de contact	Norm. fermé	x
				Norm. ouvert
		Alim. dist.	Activer	x
			Dé族自治
		N° de téléphone	Entretien	()
			Réparation	()
		'emande Service	Déscientifé	x
			Activité
		Code installat.	Déscientifé	x
			Activité
		Réal. chaud.	Paramètres
			Restaurer par.
			Réinit. serv.
			Lancer détect.
		Calcul kWh	CH minimum kW
			CH maximum kW
			Eau ch. min kW
			Eau ch. max kW
Paramètres	Système	Régul. Climat.	Courbe chauffe	T° ext. haute	20 °C
				T° chaud. min	20 °C
				T° ext. basse	-10 °C
				T° chaud. max	90 °C
				Courbe
			Correct. T° Amb.	5
			Lim. chauf. jour	21 °C
			Lim. chauf. nuit	10 °C
		Type de régul.	INT (Temp.Amb)	x
			EXT + INT
			EXT + INT-Virt
			EXT / INT-Nuit
			EXT (Temp.Ext)
			RTC + limite
		Température	Corr. comfort	Désactivé
				Activé	x
			Limite anti-gel	-10 °C
		Installation CH	Contrôle pompe	Désactivé
				Activé	x
			Vitesse chauff.	Très lent	x(1)
				Mini
				Lente
				Normale	x(2)
				Rapide
				Maxi
			Vitesse refroid.	Mini
				Lente
				Normale	x
				Rapide
				Maxi
			Préchauf. max	(180 min)
			T° min chaudière	(6 °C)
			T° max chaudière	(90 °C)
			Zoning	Aucun zoning	x
				1&2 séparé
				1&2 identique

Menu		Options de menu		Paramètre par défaut
Paramètres	ECS	'Anti-légionelles	Activer le...
			Désaktivé	x
		'Maintien	Désaktivé
			Activé
			Activé le jour
		Température ECS	Temp. Continue	60 °C
			Progr. horloge
Paramètres	Date/heure	Réal. heures
		Réal. date
		Heure d'été	Europe
			Autre
			Manuel
Information
(1) eVita (2) Autres chaudières

© Copyright

Toutes les informations techniques containes dans la presente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être produits sans notre autorisation écrite préalable. Sous réserve de modifications.

DE DIETRICH THERMIQUE S.A.S

www.dedietrich-thermique.fr

Direction des Ventes France

57, rue de la Gare

F-67580 MERTZWILLER

[phone]

[phone]

[phone]

Serviceline [phone]

[phone]

[e-mail]

DUEDIS.r.l.

www.duediclima.it

WALTER MEIER (Climat Suisse) SA

www.waltermeier.com

Z.I. de la Veyre B, St-Légier

CH-1800 VEVEY 1

[phone]

Serviceline [phone]

[phone]

[e-mail]

DE DIETRICH

57, rue de la Gare F-67580 MERTZWILLER-BP 30

MW-8000001-8

PART OF BDR THERMEA
