Hobby 876 - Machine à coudre PFAFF - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Hobby 876 PFAFF au format PDF.
| Type de produit | Machine à coudre |
| Marque | Pfaff |
| Modèle | Hobby 876 |
| Catégorie | Machine à coudre domestique |
| Alimentation | 220–240 V, 50/60 Hz |
| Puissance maximale de l'ampoule | 15 W |
| Système d'aiguille | 130/705 H |
| Longueur de point | 0 à 6 mm |
| Largeur de point zigzag | Réglable (crans sur sélecteur F) |
| Nombre de motifs | Multiples (voir tableau des motifs) |
| Fonctions principales | Point droit, zigzag, boutonnières, point invisible élastique, reprise, pose de boutons, fermeture à glissière |
| Marche arrière | Oui (touche 23) |
| Entretien | Nettoyage de la griffe et du compartiment crochet ; huilage de la coursière |
| Nettoyage | Débrancher la machine, enlever la plaque à aiguille, brosser les bourres |
| Sécurité | Débrancher avant entretien, avant de quitter la machine, en cas de remplacement de pièces |
| Pièces détachées disponibles | Aiguilles (130/705 H), ampoule 15 W, pieds presseurs, canettes, etc. |
| Réparabilité | Confier le réglage de la courroie au mécanicien ; pièces disponibles chez le dépositaire |
| Accessoires inclus | Pied pour applications, pied à fermeture à glissière, pied à boutonnières, etc. (voir liste complète en notice) |
FOIRE AUX QUESTIONS - Hobby 876 PFAFF
Questions des utilisateurs sur Hobby 876 PFAFF
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à coudre au format PDF gratuitement ! Retrouvez votre notice Hobby 876 - PFAFF et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Hobby 876 de la marque PFAFF.
MODE D'EMPLOI Hobby 876 PFAFF
Retirer la housse. Basculer la poignée dans le sens de la flèche. Sortir le rhéostat à pédale P de la machine. Pour le ranger, procéder comme indiqué sur l'illustration.
Placer le rhéostat à pédale sur le sol. Brancher la fiche P dans la machine et la fiche Q dans la prise murale. Actionner l'interrupteur général R.
Lever quelque peu la boîte de rangement et la sortir.
Ouvrir le capot 19 vers le bas.
Mettre la canette sur le dévidoir 5 ; le tenon P doit s'engager dans la fente Q.
Pousser la canette vers la droite, contre la butée R.
Débrayer le mécanisme de couture.
Retenir le volant 6 et tourner le disque / vers l'avant.
Tirer les broches 4 à fond vers le haut et mettre la bobine en place.
Mettre la machine en circuit à l'interrupteur général.
Tirer le fil de la bobine dans la prétension 2 du dévidoir, le coucher à droite et l'enrouler de quelques tours, dans le sens de la flèche, sur la canette. Agir sur la pédale du rhéostat et bobiner. Dès que la canette est pleine, le dévidoir s'arrête. Pousser la canette vers la gauche, la retirer et couper le fil.
Enrouler la canette.
Embrayage du mécanisme.
Retenir le volant et tourner le disque / vers l'arrière. Tourner le volant vers l'avant jusqu'à ce qu'il s'enclenche.
Mise en place de la canette (P), le fil se déroulant vers l'arrière. Tirer le fil par la fente Q jusqu'à l'ouverture R.
Tension du fil de canette : Laisser pendre la boîte à canette garnie au fil de la canette. Elle doit descendre graduellement quand on imprime à la main de légères saccades ascendantes. Rotation de la vis P vers la gauche : réduction de la tension ; rotation vers la droite : renforcement.
Mise en place de la boîte à canette :
- Mettre la machine hors circuit à l'interrupteur général 8. Relever le loquet Q et glisser la boîte à canette, l'ouverture S en haut, à fond sur le tourillon R.
Enfilage de l'aiguille : Mettre la machine hors circuit à l'interrupteur général 8. L'aiguille et le levier releveur de fil doivent se trouver en position haute. Lever le pied presseur. Tirer le fil de la bobine dans la prétension du dévidoir 2, par les fentes P et Q, derrière le guide-fil R. Remonter dans la fente S, par le releveur de fil 1, redescendre par la fente S et passer derrière le guide-fil T et dans le guide-fil droit U du pince-aiguille.
Enfiler le fil d'aiguille de l'avant en arrière par le chas de l'aiguille.
Remontée du fil inférieur : Tendre légèrement le fil d'aiguille. Tourner le volant vers l'avant et coudre un point jusqu'à ce que l'aiguille et le releveur de fil se trouvent à nouveau en position haute. Remonter le fil de canette à l'aide du fil d'aiguille.
Coucher les deux fils vers l'arrière à droite sous le pied presseur. Les laisser dépasser d'environ 10 cm.
Placer la boîte de rangement contre la machine, comme le montre la flèche.
Placer du tissu sous le pied presseur.
Pour les tissus très épais, lever davantage le levier 15.
Mettre la machine en circuit à l'interrupteur général.
Descendre le levier 15.
Abaisser la pédale du rhéostat : Plus la pédale sera abaissée, plus la "exclusiv" coudra vite.
Tension du fil d'aiguille 14
P = repère de réglage.
Position de réglage normale dans la plage, entre 3 et 5. Tension d'autant plus forte que le chiffre est élevé. Contrôler à l'aide du point zigzag.
Coudre quelques points. Les fils doivent se nouer dans l'épaisseur des tissus.
3: Plage de réglage pour boutonnières.
Contrôle de la tension du fil
Relever le levier 15. Dégager le tissu vers l'arrière.
Coupe-fil P: Coucher les fils dans la fente et les tirer vers le bas.
Réglage de la longueur du point
Les chiffres sur le disque 9 indiquent la longueur du point en mm. La longueur du point est réglable entre 0 et 6 mm. La longueur de point choisie est indiquée face au repère R.
L'illustration Q (en bas) montre le réglage du règle-point pour la couture des points élastiques.
Abaisser la touche 23. La machine coud en arrière aussi longtemps que la touche est maintenue en bas.
(a) Toujours faire preuve de prudence et continuellement surveiller le travail. (b) Toujours débrancher la machine du secteur avant de quitter la machine, avant les travaux d'entretien et en cas de remplacement de pièces mécaniques ou d'accessoires. (c) Puissance maximale admissible de l'ampoule : 15 watts. (d) Confier le réglage de la tension de la courroie d'entraînement au mécanicien.
Disque sélecteur de motif
Chaque motif correspond à un code. Déterminer le motif à l'aide du tableau 17. Tourner le disque 22 jusqu'à ce que le code du motif désiré se trouve sous le repère P. Pour coudre les points élastiques, pousser le levier du règle-point en longueur jusqu'à la butée, sur le symbole rouge. Le tableau des motifs est produit pages 18/19.
Remplacement de l'aiguille
(système 130/705 H) : Mettre la machine hors circuit à l'interrupteur général 8. Desserrer la vis P et retarder l'aiguille. Engager l'aiguille neuve (le méplat du talon vers l'arrière) jusqu'à la butée et serrer la vis.
Abaissement de la griffe
Ouvrir le cache 19.
Abaissement de la griffe
Ouvrir le cache 19 et déplacer le curseur à griffe dans le sens R = griffe escamotée ; le déplacer vers Q pour la couture.
Changement de la semelle du pied
- Mettre la machine hors circuit à l'interrupteur général 8. Enfoncer le bouton rouge P ; la semelle est libre.
Mise en place de la semelle
Abaisser le levier du pied presseur et déplacer la semelle de manière que l'étrier Q s'emboîte dans les rainures R.
S et T servent à fixer l'étrier guide-bord. La vis U fixe le support de semelle.
Couture au point droit
Régler le sélecteur de points sur E ou bien D.
Ensuite, régler la longueur du point désirée au règle-point 9, face au repère P.
Couture droite
Couture au point zigzag
Régler le sélecteur de points 22 sur F. La plage F comprend des crans pour différentes largeurs du point zigzag. Régler la longueur du point souhaitée.
Couture zigzag
Pied presseur : pied presseur normal ou pied à semelle en plexiglas et guide-droit
Point :
convient à presque tous les.

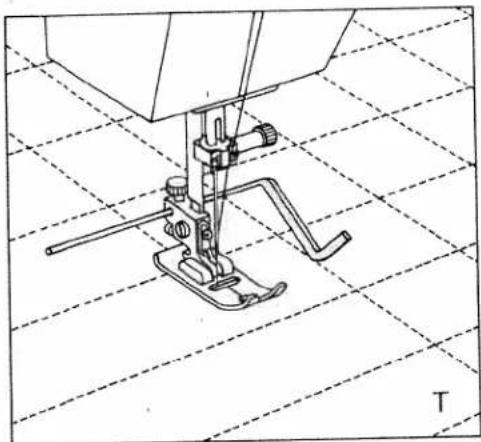

Fixation du guide-droit :
Glisser le guide P par le trou Q et serrer la vis R. Suivant l'application, régler le guide sur l'écartement désiré.
Le guide-droit facilite considérablement les surpiqûres parallèles et la surpiqûre des bords. Ce faisant, le bord du tissu (fig. S) ou bien la piqûre précédente suit le guide-droit (fig. T). La couture sera toujours nette et régulière.
Point invisible élastique :
Pied presseur : pied à points invisibles.
Tension : fil d'aiguille moins tendu. Fil : fil à coudre.
Point : I ou K
Longueur de
point : 3 à 4
Aiguille : grosseur 70 ou 80

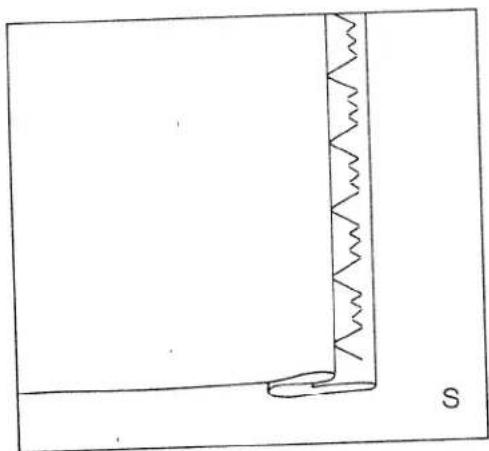

Réglage de la jetée du point
Poser l'ourlet préparé sous le pied à points invisibles. La cassure du tissu extérieur longe la butée Q du pied à points invisibles.
À l'aide de la vis de réglage P, déplacer la butée Q vers la gauche de sorte que l'aiguille, au point gauche, ne saisisse qu'un fil du tissu extérieur (fig. R et S).
Réaliser tout d'abord une couture d'essai sur une chute de tissu.
Régler la tension du fil d'aiguille dans la zone boutonnières sur 3. Fixer la semelle boutonnière. Régler la densité des points dans la zone boutonnière P. Introduire le fil de passer dans la semelle comme suit : coucher le fil sur le crochet et le pincer dans le pince-fil Q. Pendant la couture, la flèche R coulisse le long de l'échelle graduée S. Ainsi, il est possible de déterminer la longueur de la boutonnière. Utiliser du fil à coudre fin. Aiguille : grosseur 70 à 80.

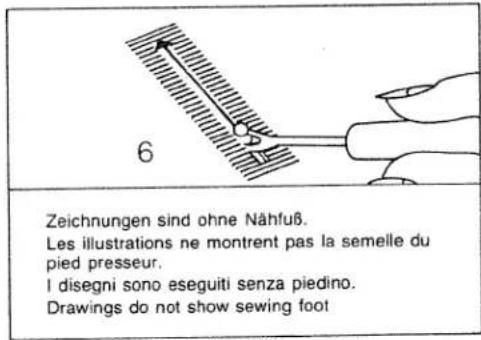

Exécution de boutonnières
Régler le sélecteur de motifs sur A. Tirer la semelle mobile vers l'avant jusqu'à peu avant la butée.
- Exécuter la première lèvre à la longueur désirée.
- Régler le sélecteur de motifs 22 sur B et coudre 4 à 6 points d'arrêt. Arrêter l'aiguille en haut. Sur le modèle 874, il faudra enfoncer encore la touche 23 "Marche arrière".
- Régler le sélecteur de motifs 22 sur C et coudre la deuxième lèvre aussi longue que la première. Arrêter l'aiguille en haut. Sur le modèle 874, il faudra enfoncer encore la touche 23 "Marche arrière".
- Régler le sélecteur de motifs 22 sur B et coudre 4 à 6 points d'arrêt. Arrêter l'aiguille en haut. Régler le sélecteur de motifs 22 sur D et coudre quelques points de nouage.
- Enlever la matière. Tenir le fil de passage légèrement tendu et le couper.
- Ouvrir la boutonnière au Découvit.
Nous recommandons d'exécuter une boutonnière à titre d'essai avant de commencer à coudre les boutonnières.
Transporteur : versenken
Fil : fil à coudre fin.
Pied presseur : sans pied presseur ou
pied à semelle
transparent
Point : D
Griffe : escamotée
Fil : fil à coudre fin
Poser le bouton à l'emplacement marqué auparavant et sous le support du pied presseur. Descendre le support du pied presseur et faire piquer l'aiguille dans le trou droit du bouton. Arrêter l'aiguille en position haute. Régler le sélecteur de motifs 22 sur F. Choisir la largeur du point zigzag de façon que l'aiguille, en tournant le volant, pique dans le trou gauche. Coudre 6 à 8 points zigzags. Régler le sélecteur de motifs sur D et coudre quelques points (1).

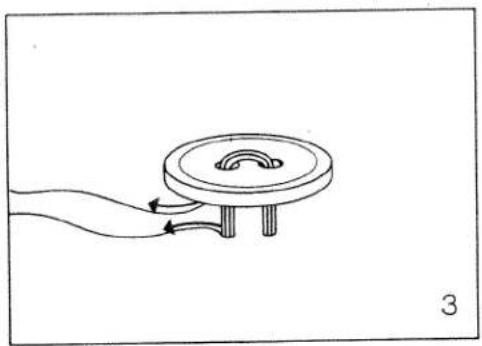

Boutons à tige
Grands boutons sur tissus lourds. Faire piquer l'aiguille dans le trou droit du bouton. Poser une allumette sur le milieu du bouton. Descendre le pied presseur (2) et coudre quelques points zigzags et laisser dépasser env. 15 cm de fil. Passer les fils sur le tissu (3) et les enrouler sur les fils lâches sous le bouton pour former la tige (4). Nouer les fils.
Attache de bouton
Insertion de fermetures à glissière
Pied presseur : pied à fermeture à glissière
Longueur de point : 2 à 3 mm
Point : E
Fil : fil à coudre
Mise en place du pied à fermeture à glissière

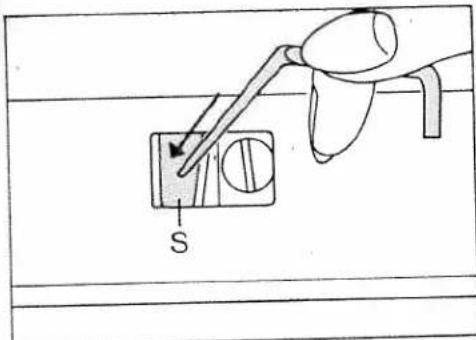

Accrocher le pied avec sa tige arrière dans la rainure arrière S et faire remonter la semelle jusqu'à ce que la tige avant T s'accroche à son tour. Le pied presseur peut être glissé à droite, à gauche (fig. P) ou au milieu.

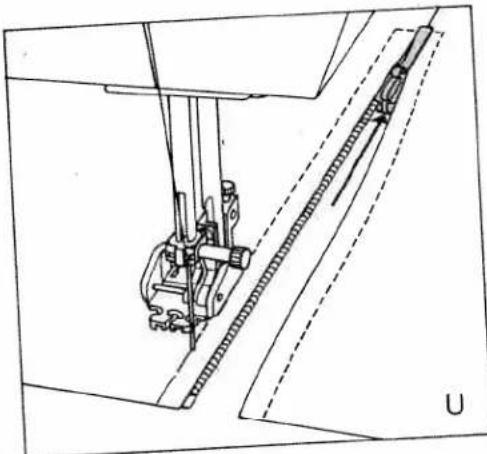

Insertion d'une fermeture à glissière couverte
Bâtir tout d'abord la fermeture à glissière. Faire glisser le pied presseur vers la gauche jusqu'à la butée ; poser la fermeture à glissière ouverte sous le pied presseur de sorte que les dents longent la barrette droite (fig. O). Surpiquer la fermeture à glissière jusqu'au milieu environ à la distance voulue. L'aiguille restant dans l'ouvrage, remonter le pied presseur et fermer la fermeture à glissière (fig. R). Rabaisser le pied presseur, continuer à coudre jusqu'à l'extrémité de la fermeture à glissière et faire la couture transversale. Coudre parallèlement la deuxième bande de la fermeture à glissière à distance égale. Peu avant la fin de la couture, laisser l'aiguille dans le tissu, remonter le pied presseur et ouvrir la fermeture à glissière (fig. U). Rabaisser le pied presseur et terminer la couture.
Réglage de la machine voir page 34. Voici comment il faudra procéder pour insérer la fermeture à glissière : Repasser les bords de la fente. Replier le relarge gauche du tissu vers l'extérieur (fig. P). Ouvrir la fermeture à glissière et mettre la bande gauche en place, selon figure Q, les dents dépassant quelque peu le bord repassé. La piqûre se trouve dans la cassure. Aligner le pied presseur au milieu de sorte que l'aiguille pique exactement dans le trou d'aiguille médian. Les dents de la fermeture s'engageant dans la rainure gauche du pied (fig. R). Au début de la couture, afin d'introduire les dents dans la rainure, les dresser quelque peu. Terminer la couture et coudre quelques points de fixation. Fermer la fermeture. Épingler la deuxième partie de la fermeture au début de la couture (fig. S) et ouvrir la fermeture. Replier le relarge droit du tissu avec la bande de la fermeture vers l'extérieur, mais enlever d'abord les épingles et comme le montre la figure T, épingler la bande de la fermeture sur le relarge de couture. Les dents de la fermeture s'engagent dans la rainure droite du pied (fig. U). Terminer l'insertion de la fermeture. Surpiquer la bande à une distance correspondant à la largeur du pied presseur. Les dents de la fermeture à glissière longent la barrette à l'extérieur (fig. V).

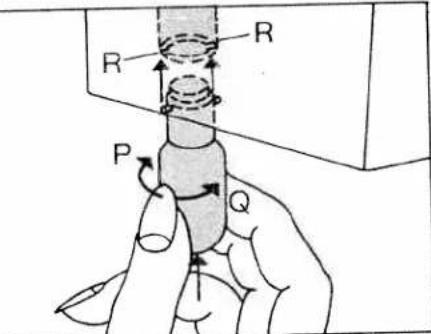

Changement de l'ampoule
- Débrancher la machine du secteur. Placer le guide-bord de façon oblique dans l'ouverture S sur la tête de la machine. Descendre et maintenir le boîtier de la lampe. Pousser l'ampoule vers le haut, la tourner vers P et l'enlever. Placer l'ampoule neuve de manière que ses tenons s'engagent dans les fentes R. Pousser l'ampoule vers le haut et la tourner vers Q.

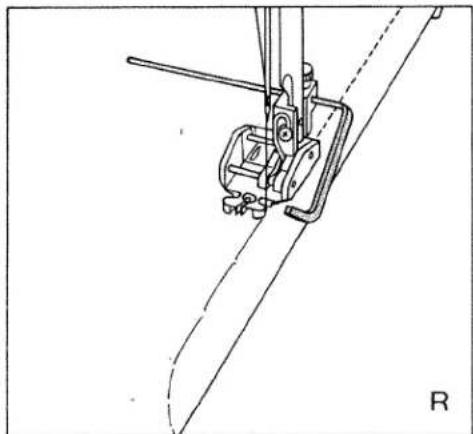

Fermeture à glissière pour pantalon dame
Réglage de la machine : voir page 34. Glisser le pied fermeture à glissière vers la gauche jusqu'à la butée. Repasser les bords de la fente. Bâtir la fermeture à glissière fermée sous le bord droit de la fente, de manière que les dents de la fermeture soient encore visibles.
Épingler la sous-patte S et assembler le tout par une couture. Les dents de la fermeture à glissière longent la barrette droite, comme le montre la figure P.
Peu avant la fin de la couture, laisser l'aiguille dans le tissu, relever le pied presseur, ouvrir la fermeture à glissière, rabaisser le pied presseur, et terminer la couture. Fermer la fermeture à glissière. Épingler la sous-patte dépassante selon le tracé de la couture. Bâtir la partie gauche de la fermeture à glissière (fig. Q).
Ouvrir la fermeture à glissière. Mettre en place et aligner le guide-droit sur la largeur de la piqûre, de sorte que le guide-droit longe le bord du tissu (fig. R). Peu avant la fin de la couture, laisser l'aiguille dans le tissu, remonter le pied presseur et fermer la fermeture à glissière. Rabaisser le pied presseur et terminer la couture. À la fin de la couture, coudre un arrêt.
Transporteur : versenkt
Stopf

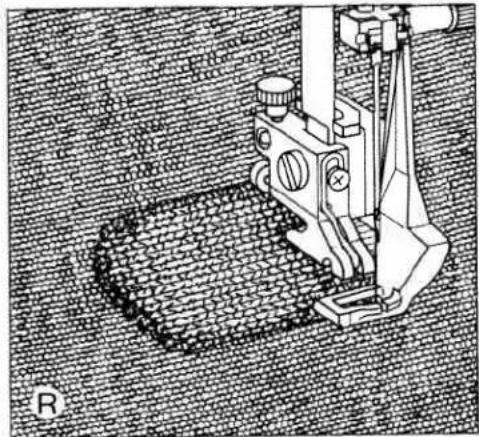

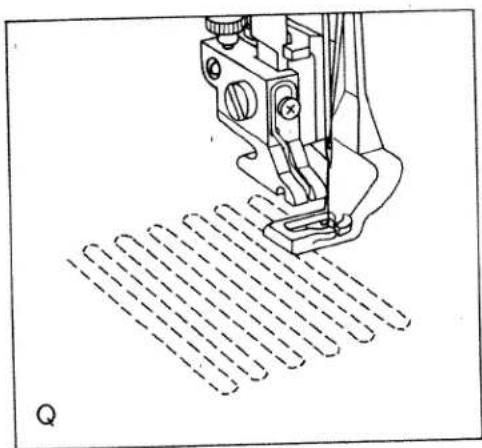

Reprise au point droit
Préparation de la machine :
Pied presseur : Pied à repriser
(contre supplément)
Point : E
Tension du fil
d'aiguille : moins forte
Fil : Fil à repriser
Aiguille : Grosseur 70
Griffe : abaissée
Butée 21 : la glisser vers l'arrière.
Abaisser le levier
presse-tissu
Fixation du pied à repriser (fig. P) :
Placer l'aiguille au point haut de sa course. Basculer l'étrier U vers l'arrière et le maintenir. Introduire la goupille du pied dans le trou S et engager le pied à fond. Ce faisant, la fourche W entoure la barre du pied presseur. Lâcher l'étrier U ; il se pose sur la vis V. Serrer la vis T. Remonter le fil de canette et maintenir les deux fils pendant les premiers points. Ancrer d'abord quelques points dans le tissu puis, tendre les fils d'un bord à l'autre du trou, en serpentin (fig. Q). Dès que le trou est régulièrement recouvert de fils couchés dans un sens, tourner l'ouvrage de 90° et recouvrir les fils uniformément de petits points (fig. R). Déterminer la longueur des points en déplaçant l'ouvrage plus ou moins vite.
R
Position de l'aiguille : centre
Réglage de la machine voir page 40. Fil : fil à repriser, fil de laine.
Enfiler le fil de laine par le trou du pied à repriser et le coucher dans la rainure de guidage, sous le pied à repriser S (fig. P).
Tourner l'ouvrage à l'envers. Commencer à fixer la laine à gauche et couvrir le trou d'un bord à l'autre, de points zigzags de largeur moyenne (fig. Q). Couper le fil de laine et le couvrir de points zigzag (fig. R).
Veiller à ce que les rangées de points zigzag ne soient pas trop serrées ; la reprise deviendrait trop durable et trop raide.
En reprisant de l'envers, le raccommodage est moins voyant.
Nettoyage et graissage
- Débrancher la machine du secteur. Amener l'aiguille en position haute. Sortir la boîte à canette et dégager la semelle. Engager le tenon avant N du pied à boutonnières dans l'ouverture O à gauche de la plaque. Abaisser la semelle et la plaque à aiguille est libérée. Enlever la plaque à aiguille. À l'aide d'un pinceau, nettoyer la griffe et le compartiment du crochet. Ne pas huiler la machine. De temps à autre, il suffit de mettre une goutte d'huile dans la coursière.
Tableau des aiguilles
Le choix de la pointe d'aiguille adéquate est très important et garantit de meilleurs résultats.
| Matières: lègères | Matières: moyennes | Matières: lourdes | ||
| Aiguilles: 60 70 75 | Aiguilles: 80 90 | Aiguilles: 100 110 120 | ||
| Pointes d'aiguille | ||||
| Désignation | Forme de pointe | Pointe et chas de l'aiguille | Utilisations | |
| 130/705 H Grosseur de l'aiguille: 70, 80 | pointe bille fine | Aiguille universelle pour tissus synthétiques maille fine, lin fin, chiffon, batiste, organdi, tissus laine, velours, pour coutures d'orne-mentation et pour broderies | ||
| 130/705 H-SUK Grosseur de l'aiguille: 70 à 110 | pointe bille moyenne | Tissus tricotés grande maille, tissus maille, Lastex, Interlock, Quiana, Simplex | ||
| 130/705 H-PS Grosseur de l'aiguille: 75 à 90 | pointe bille moyenne | Aiguille Stretch. Convient tout particulierément pour tissus stretch et maille délicats. | ||
| 130/705 H-SKF Grosseur de l'aiguille: 70 à 110 | grande pointe bille | Lycra grande maille (gaines, combinés, etc.) Lycra, Simplex, Lastex | ||
| 130/705 H-J Grosseur de l'aiguille: 90 à 110 | pointe ronde pointue | Croisé, vêtements de travail, lins lourds, blue-jeans, toile à voles fine | ||
| 130/705 H-LR Grosseur de l'aiguille: 70 à 120 | pointe coupante à droite | Cuir, daim, veau, chevreau | ||
| 130/705 H-PCL Grosseur de l'aiguille: 80 à 110 | pointe coupante avec rainure oblique (à gauche) | Similicuir, plastique, feuilles plastiques, toile cîree | ||
| 130 H-N Grosseur de l'aiguille: 70 à 110 | pette pointe bille, chas long | Piquères avec sole à boutonnière ou fil synthétique 30/3 | ||
| 130/705 H-Wing Grosseur de l'aiguille: 100 | pointe pour broderies après | Coutures après très décoratives sur tissus fins, organdi, batiste. | ||
Tableau des aiguilles
| Désignation | Longueur de point | Largeur de point | Espacement des aiguilles | Utilisations |
| 130/705 H-ZWI Grosseur: 80 | 2,5 mm | - | 1,6 mm | nervures normales |
| 2,5 mm | - | 2,0 mm | ||
| 130/705 H-ZWI Grosseur: 80 | 2,5 mm | - | 2,5 mm | nervures larges |
| 2,5 mm | - | 3,0 mm | nervures | |
| Grosseur: 90 | 3,0 mm | - | 4,0 mm | extra-larges |
| Grosseur: 100 | ||||
| Coutures d'ornamentation avec aiguilles jumelées Avant la couture d'ornamentation, tournez le volant et contrôle si les aiguilles pénétrent impeccable-ment dans la plaque. Ainsi vous ne risquez pas que les aiguilles casset au cours de la couture. | ||||
| Motifs au point d'ornamentation/Motifs au point zigzag | ||||
| 130/705 H-ZWI Grosseur: 80 | 0,5-1,5 mm | large | 1,6 mm | Ornements Orlmentations |
| 0,5-1,5 mm | étroite | 2,0 mm | Ornements Orlmentations | |
| Grosseur: 80 | 0,5-1,5 mm | étroite | 2,5 mm | Ornements Orlmentations |
| Grosseur: 80 | ||||
| Ourllet aujourd'Aiguille double spéciale | ||||
| 130/705 H-ZWI-HO Grosseur: 80 | 2,0-3,0 mm | très étroite | - | Effet décoratif d'oulet ajours. Sont particulièrementapprisés les tissus très apprêts et le batiste. |
| 2,0-3,0 mm | très étroite | - | ||
| Grosseur: 100 | ||||
| Ourllet aujourd'Aiguille double spéciale | ||||
| 130/705 H-ZWI-HO Grosseur: 80 | 2,0-3,0 mm | très étroite | - | Effet décoratif d'oulet ajours. Sont particulièrementapprisés les tissus très apprêts et le batiste. |
| 3,0 mm | très étroite | - | ||
| Grosseur: 100 | ||||
Causes de dérangements et remèdes
Causes :
Remèdes :
1. Points manqués
L'aiguille n'est pas placée selon les prescriptions
Engager l'aiguille à fond, le méplat du talon vers l'arrière.
L'aiguille n'est pas du système prescrit.
N'utiliser que des aiguilles du système 130/705 H.
L'aiguille est déformée ou épointée.
Placer une aiguille neuve.
L'entillage n'est pas correct.
Contrôler les passages du fil.
L'aiguille est trop fine pour le fil.
Utiliser une aiguille plus forte.
2. Casse du fil d'aiguille
Pour les causes précitées.
Voir 1.
Tensions trop fortes.
Régler convenablement les tensions.
Fil de mauvaise qualité, neuf ou cassant.
N'employer que du fil de qualité.
3. Casse d'aiguille
L'aiguille n'est pas engagée à fond.
Introduire la nouvelle aiguille à fond.
L'aiguille est déformée.
Remplacer l'aiguille.
L'aiguille est trop grosse ou trop fine.
Tenir compte du tableau des aiguilles.
En tirant ou poussant l'ouvrage, l'aiguille dévie sur la plaque à aiguille.
Laisser la machine entraîner seule. Guider légèrement l'ouvrage.
La boîte à canette n'est pas introduite correctement.
Appuyer sur la boîte à canette à sa mise en place, jusqu'à l'emboîtage perceptible.
4. Couture laissant à désirer
La tension est déréglée.
Vérifier les tensions des fils d'aiguille et de crochet.
Le fil est trop gros, noueux ou dur.
N'utiliser que des fils de bonne qualité.
Canette irrégulièrement garnie.
Ne pas bobiner à main libre mais faire passer le fil par la prétension du dévidoir.
Des boucles de fil se forment sur ou sous l'ouvrage.
Veiller à l'enfilage correct ; contrôler les tensions des fils.
Causes :
Remèdes
5. La machine n'entraîne pas ou irrégulièrement
Bourres agglomérées entre les dents de la griffe.
Enlever la plaque à aiguille, ôter les bourres au pinceau.
Griffe abaissée (bouton abaisse-griffe en position droite).
Placer le bouton abaisse-griffe à gauche.
6. Marche dure de la machine
Des bribes de fil se sont prises dans la coursière du crochet.
Enlever les bribes de fil et mettre une goutte d'huile dans la coursière.
7. Remarques importantes
Ne jamais mettre en marche la machine enfilée sans tissu sous le pied presseur. Ne pas oublier de toujours débrayer l'interrupteur général, même si l'on ne quitte la machine que pour quelques instants. Cela est surtout nécessaire s'il y a des enfants dans la même pièce.
Ces accessoires pour des travaux particuliers sont en vente chez votre dépositaire.
Pour pieds presseurs à tige :
Prendre une pièce de monnaie pour desserrer la vis de fixation du support du pied presseur.
| Accessoires | Références | Opérations |
| Pied pour applications | 93-035920-91 | applications |
| Bordeur (enlever support du pied) | 98-053484-91 | bordage au ruban |
| Pied à nervures, 5 rainures (aiguilles jumelées en écartements de 1,8; 2,5 mm) | 93-035950-91 | couture de nervures (aiguilles n° 80; pour nervures fines. aiguilles n° 70) |
| Pied à nervures, 7 rainures (aiguilles jumelées en écartements de 1,4; 1,8 mm) | 93-035953-91 | |
| Pied pose franges | 93-035943-91 | couture de franges; bâtissage |
| Pied pour point droit | 98-694803-00 | surpicières et coutures sur tissus très fins et souples (jersey de soie) |
| Plaque à aiguille avec trou rond | 93-032087-91 | |
| Rabatteur 4,5 mm | 93-035946-91 | coutures rabattues |
| Rabatteur 6,5 mm | 93-035948-91 | |
| Pied fronceur | 93-035998-91 | fronçement de volants, etc. |
| Pied guide-cordonnet | 93-035915-91 | pose de cordons |
| Pied overlock | 98-620404-00 | surfilage de bords de coupe; assemblage et surfilage simultané de bords de coupe |
| Ourleur (bord roulé) 2 mm | 98-694804-00 | ourlage de bords au point zigzag |
| Ourleur 3 mm | 98-694401-00 | ourlage de bords |
| Pied à repriser | 93-035960-91 | reprisage normal et à la laine |
| Pied guide-bord pour tricot | 93-035957-91 | coutures tissues-mailles |
| Pied à semelle Téflon | 98-694801-00 | coutures sur matières plastiques et synthétiques |
| Pied pour points décoratifs | 98-694879-00 | couture de motifs décoratifs |
Table des matières
Bobinage 6
Branchement électrique 20
Changement de l'aiguille 26
Changement de l'ampoule 21
Changement des pieds presseurs 27
Coupe-fil 12
Contrôle de la tension du fil d'aiguille 12 8
Contrôle de la tension du fil de canette 23
Couture au point droit 25
Couture au point zigzag 251
Couture en marche arrière 57
Embrayage et débrayage des organes de couture 97
Enfilage du fil d'aiguille 20
Escamotage de la griffe 29-31
Exécution de boutonnières 36, 37
Fermeture à glissière invisible 38, 39
Fermeture à glissière pour pantalons dames 34, 35
Insertion de fermetures à glissières 51, 63
Levier presse-tissu 71, 18
- Mesures de sécurité 10
Mise en place de la canette 44
Nettoyage et graissage 56, 57
- Perturbations et leurs remèdes 22
Pieds presseurs 31, 22
Plaque de rangement 26, 27
Point invisible élastique 32, 32
Pose de boutons 34, 50
- Préparation des canettes 14
- Réglage de la longueur de point 163
Remontée du fil de canette 42,43
Reprisage au fil de laine 40.4
Reprisage au point droit 11
Rhéostat à pédale 17
1 Sélecteur de motifs 24 25
Surpiqûre 48.4
Tableau des aiguilles 18.1
Tableau des motifs
- DÉBRAYER LE MÉCANISME DE COUTURE
- ENROULER LA CANETTE
- EMBRAYAGE DU MÉCANISME
- CONTRÔLE DE LA TENSION DU FIL
- RÉGLAGE DE LA LONGUEUR DU POINT
- DISQUE SÉLECTEUR DE MOTIF
- REMPLACEMENT DE L'AIGUILLE
- ABAISSEMENT DE LA GRIFFE
- CHANGEMENT DE LA SEMELLE DU PIED
- MISE EN PLACE DE LA SEMELLE
- COUTURE AU POINT DROIT
- COUTURE DROITE
- COUTURE AU POINT ZIGZAG
- COUTURE ZIGZAG
- FIXATION DU GUIDE-DROIT
- POINT INVISIBLE ÉLASTIQUE
- RÉGLAGE DE LA JETÉE DU POINT
- EXÉCUTION DE BOUTONNIÈRES
- BOUTONS À TIGE
- ATTACHE DE BOUTON
- INSERTION DE FERMETURES À GLISSIÈRE
- INSERTION D'UNE FERMETURE À GLISSIÈRE COUVERTE
- CHANGEMENT DE L'AMPOULE
- FERMETURE À GLISSIÈRE POUR PANTALON DAME
- REPRISE AU POINT DROIT
- NETTOYAGE ET GRAISSAGE
- TABLEAU DES AIGUILLES
- CAUSES DE DÉRANGEMENTS ET REMÈDES
- POINTS MANQUÉS
- CASSE DU FIL D'AIGUILLE
- CASSE D'AIGUILLE
- COUTURE LAISSANT À DÉSIRER
- LA MACHINE N'ENTRAÎNE PAS OU IRRÉGULIÈREMENT
- MARCHE DURE DE LA MACHINE
- REMARQUES IMPORTANTES
- TABLE DES MATIÈRES
Marque : PFAFF
Modèle : Hobby 876
Catégorie : Machine à coudre
