Marque	Reloop
Modèle	AMPIRE D1700
Type de produit	Amplificateur de puissance PA professionnel
Alimentation	230 V, 50 Hz
Dimensions (L x H x P)	482 x 44 x 285 mm
Poids	6,5 kg
Réponse en fréquence	20 Hz - 20 kHz
Rapport signal/bruit	105 dB
Impédance d'enceintes (mode stéréo)	4 à 8 Ohms
Impédance d'enceintes (mode mono ponté)	8 à 16 Ohms
Modes de fonctionnement	Stéréo, Mono ponté (sélecteur)
Connecteurs d'entrée	2x XLR (canaux A et B)
Connecteurs de sortie	PA Profi (canal A, canal B, mono ponté)
Réglages	Volume canal 1 et 2, interrupteur marche/arrêt
Indicateurs LED	Protection, stand-by, signal, saturation
Protection	Circuit protecteur intégré (protection de mise en service, surchauffe)
Refroidissement	Ventilateurs avec évacuation arrière
Montage	Baie 19", fixation par vis M6
Consignes de sécurité	Ne pas ouvrir, éviter liquides, respecter impédances, utiliser câbles conformes
Entretien et nettoyage	Nettoyer grille de ventilation avec chiffon humide, remplacer fusibles par même type
Garantie	Garantie exclue en cas de modification ou usage non conforme

FOIRE AUX QUESTIONS - AMPIRE D1700 Reloop

Quel type d’appareil est le Reloop AMPIRE D1700 ?

C’est un amplificateur de puissance PA professionnel destiné à amplifier des signaux audio de faible niveau pour des enceintes passives.

Quelles sont les dimensions et le poids de l’AMPIRE D1700 ?

Les dimensions sont de 482 x 44 x 285 mm et le poids est de 6,5 kg.

Quels modes de fonctionnement sont disponibles ?

Deux modes : stéréo (deux enceintes, impédance 4-8 Ohms) et mono ponté (une enceinte, impédance 8-16 Ohms). Le sélecteur de mode doit être positionné avant la mise sous tension.

Comment brancher les enceintes en mode stéréo ?

Placez le sélecteur sur « STE » (stéréo). Connectez l’enceinte gauche aux bornes canal A et l’enceinte droite aux bornes canal B. L’impédance ne doit pas être inférieure à 4 Ohms.

Comment utiliser le mode mono ponté ?

Placez le sélecteur sur « BRG » (bridged). Raccordez l’enceinte à la borne spécifique pour mono ponté. L’impédance doit être comprise entre 8 et 16 Ohms.

Que signifient les LED de protection et de saturation ?

La LED de protection s’allume lors de l’activation du circuit protecteur (surchauffe, défaut). Les LED de saturation indiquent un risque de distorsion ; il faut alors réduire le volume.

Comment nettoyer et entretenir l’amplificateur ?

Nettoyez régulièrement la grille de ventilation avec un chiffon légèrement humide. Utilisez uniquement des fusibles de même type pour le remplacement. Ne jamais utiliser de solvants ou de produits agressifs.

Quelles consignes de sécurité essentielles faut-il respecter ?

Ne jamais ouvrir le boîtier, éviter tout contact avec des liquides, débrancher l’appareil avant nettoyage, utiliser des câbles conformes et ne pas obstruer la ventilation.

L’AMPIRE D1700 peut-il être monté en baie 19 ?

Oui, il est prévu pour un montage en baie 19 pouces. Utilisez quatre vis M6. Assurez une ventilation suffisante et que l’air chaud puisse s’évacuer par l’arrière.

Que faire si la LED de protection reste allumée après 7 secondes ?

Cela indique l’activation d’un circuit protecteur. Éteignez l’appareil, vérifiez les connexions des enceintes et laissez refroidir. Si le problème persiste, contactez un technicien qualifié.

MODE D'EMPLOI AMPIRE D1700 Reloop

Afin d'éviter un incendie ou une décharge électrique, veillez à tenir cet appareil à l'écart des liquides et de l'humidité ! N'ouvrez jamais le boîtier !

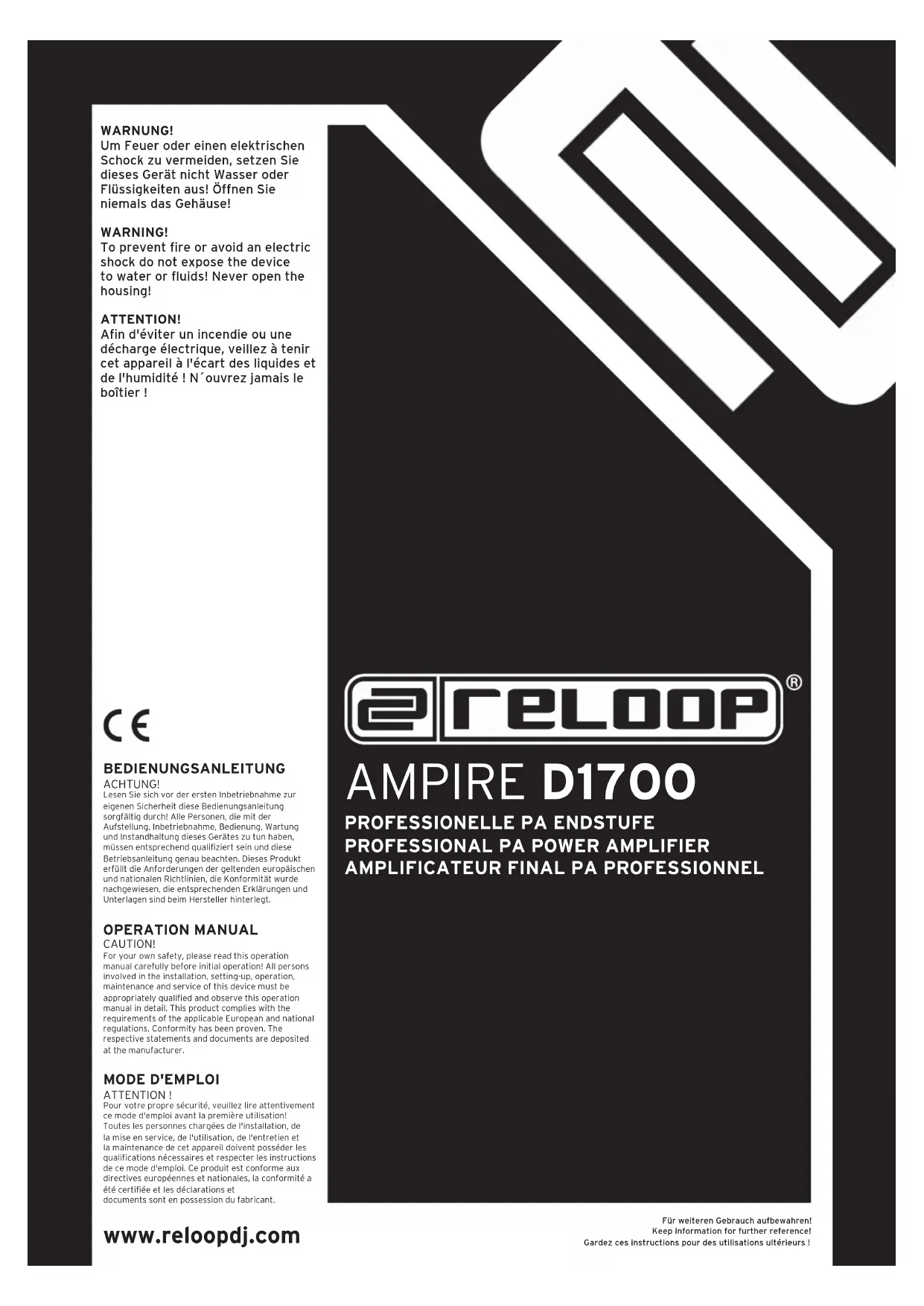

BEDIENUNGSANLEITUNG

ACHTUNG!

Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi avant la première utilisation! Toutes les personnes chargées de l'installation, de la mise en service, de l'utilisation, de l'entretien et la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d'emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

www.reloopdj.com

eRELOOP®

AMPIRE D1700

PROFESSIONELLE PA ENDSTUFE PROFESSIONAL PA POWER AMPLIFIER AMPLIFICATEUR FINAL PA PROFESSIONNEL

Retirez le Reloop Ampire D1700 de son emballage. Avant la première mise en service, vérifiez le bon état de l'appareil. Si le boîtier ou le câble sont endommagés, n'utilisez pas l'appareil et contactez votre revendeur.

Sicherheitshinweise

ACHTUNG!

Consignes de sécurité

ATTENTION!

Soyez particulièrement vigilant lors des branchements avec la tension secteur 230 V. Une décharge électrique à cette tension peut être mortelle ! La garantie exclu tous les dégâts dus au non-respect des instructions de ce mode d'emploi. Le fabricant décline toute responsabilité pour les dégâts matériels et personnels dus à un usage incorrect ou au non-respect des consignes de sécurité.

• Cet appareil a quitté l'usine de fabrication en parfait état. Afin de conserver cet état et assurer la sécurité de fonctionnement, l'utilisateur doit absolument respecter les consignes de sécurité et les avertissements indiqués dans ce mode d'emploi.
• Pour des raisons de sécurité et de certification (CE), il est interdit de transformer ou modifier cet appareil. Tous les dégâts dus à une modification de cet appareil ne sont pas couverts par la garantie.
• Le boîtier ne contient aucune pièce nécessitant un entretien, à l'exception de pièces d'usure pouvant être remplacées de l'extérieur. La maintenance doit exclusivement être effectuée par du personnel qualifié afin de conserver les droits de garantie !
• Le fusible doivent uniquement être remplacés par des fusibles de même type, dotés des même caractéristiques de déclenchement et du même ampérage.
• Veillez à n'effectuer le raccordement secteur qu'une fois l'installation terminée. Branchez toujours la fiche secteur en dernier. Vérifiez que l'interrupteur principal soit sur „OFF“ avant de brancher l'appareil.
• Utilisez uniquement des câbles conformes. Veillez à ce que toutes les fiches et douilles soient bien vissées et correctement connectées. Si vous avez des questions, contactez votre revendeur.
• Veillez à ne pas coincer ou endommager le cordon d'alimentation par des arrêtes tranchantes lorsque vous installez l'appareil.
• Prenez garde à ce que le cordon électrique n'entre pas en contact avec d'autres câbles et soyez prudent lorsque vous manipulez des lignes ou des prises électriques. Ne touchez jamais ces éléments avec des mains humides !
• Insérez uniquement le cordon d'alimentation dans des prises électriques de sécurité. La source de tension utilisée doit uniquement être une prise électrique en ordre du réseau d'alimentation publique.
• Débranchez l'appareil lorsque vous ne l'utilisez pas ou pour le nettoyer ! Pour débrancher l'appareil, tirez toujours sur la prise, jamais sur le câble !
• Placez l'appareil sur une surface plane, stable et difficilement inflammable. En cas de larsen, éloignez les enceintes de l'appareil.
• Évitez tous les chocs et l'emploi de la force lors

de l'installation et l'utilisation de l'appareil.

• Installez l'appareil dans un endroit à l'abri de la chaleur, de l'humidité et de la poussière. Ne laissez pas traîner les câbles pour votre sécurité personnelle et celle de tiers !
• Ne placez jamais des récipients de liquides susceptibles de se renverser sur l'appareil ou à proximité directe. En cas d'infiltration de liquides dans le boîtier, retirez immédiatement la fiche électrique. Faites contrôler l'appareil par un technicien qualifié avant de le réutiliser. La garantie exclu tous les dégâts dus aux infiltrations de liquides.
• N'utilisez pas l'appareil dans un environnement extrêmement chaud (plus de 35°C) ou froid (sous 5°C). N'exposez pas l'appareil directement aux rayons solaires ou à des sources de chaleur telles que radiateurs, fours, etc. (également valable lors du transport). Veillez à ne pas obstruer les ventilateurs ou les fentes de ventilation. Assurez toujours une ventilation convenable.
• N'utilisez pas l'appareil lorsqu'il est amené d'une pièce froide dans une pièce chaude. L'eau de condensation peut détruire votre appareil. Laissez l'appareil hors tension jusqu'à ce qu'il ait atteint la température ambiante!
• Ne nettoyez jamais les touches et curseurs avec des produits aérosols ou gras. Utilisez uniquement un chiffon légèrement humide, jamais de solvants ou d'essence.
• Utilisez l'emballage original pour transporter l'appareil.
• Les appareils électriques ne sont pas des jouets. Soyez particulièrement vigilants en présence d'enfants.
• Les directives de prévention des accidents de l'association des fédérations professionnelles doivent être respectées dans les établissements commerciaux.
• Dans les écoles, instituts de formation, ateliers de loisirs etc. l'utilisation de l'appareil doit être effectuée sous la surveillance de personnel qualifié.
• Conservez ce mode d'emploi pour le consulter en cas de questions ou de problèmes.

Utilisation conforme

• Cet appareil est un amplificateur de puissance professionnel permettant d'amplifier des signaux audio de faible niveau. L'appareil doit pour cela être connecté à un pré-ampli ou une console de mixage et des enceintes.
• Ce produit est certifié pour le branchement sur secteur 230 V, 50 Hz tension alternative et est exclusivement conçu pour être utilisé en local fermé.
• Toute utilisation non conforme peut endommager le produit et annuler les droits de garantie. En outre, toute utilisation autre que celle décrite dans ce mode d'emploi peut être source de court-circuits, incendies, décharge électrique, etc.
• Le numéro de série attribué par le fabricant ne doit jamais être effacé sous peine d'annuler les droits de garantie.

Wartung

• Contrôlez régulièrement le bon état de l'appareil (boîtier, cordon) et l'usure éventuelle des molettes et curseurs.

• Si vous supposez que l'appareil ne peut plus être utilisé en toute sécurité, mettez l'appareil hors-service et assurez-le contre toute réutilisation involontaire. Débranchez la fiche électrique de la prise de courant !

• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

• Reinigen Sie das Lüftergitter regelmäßig. Verwenden Sie niemals aggressive Reinigungsmittel, sondern einfach ein angefeuchtetes Tuch.

• It must be assumed that a safe operation is no longer feasible, if the device bears visible defects, if the device no longer functions, following longer storage under unfavourable conditions or after major transport stress.

• Regularly clean the ventilation grid. Never use aggressive cleaning agents just use a slightly damp cloth.

• La sécurité d'emploi est susceptible d'être affectée lorsque l'appareil est visiblement endommagé, ne fonctionne plus correctement, après un stockage prolongé dans des conditions défavorable ou après une forte sollicitation de transport.

• Nettoyez régulièrement la grille de ventilation. Utilisez uniquement un chiffon légèrement humide, jamais de solvants ou d'essence.

Bedienoberfläche

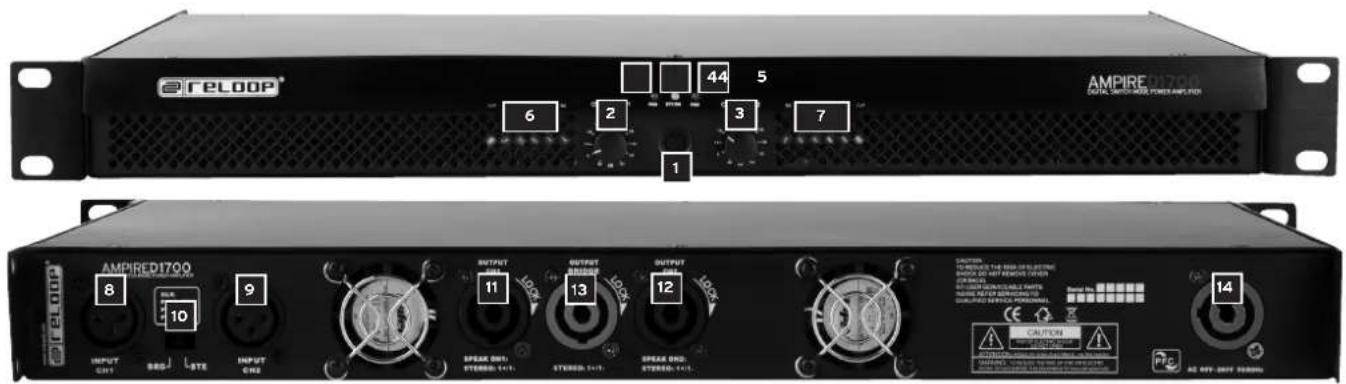

reLOOP 6 2 44 5 3 7 1 AMPIRED1700 DUAL SWITCH-MUX FLOWER AMPLIFIER 8 10 9 OUTPUT 11 OUTPUT 13 OUTPUT 12 COUNTER TO REDUCE THE HIGH OF LIFTSING SINCH: NO REF REMAIN ON CHIN OR ROLL MINIMUM CONTROLLED PARTS MINIMUM POWER ON CHIN TO CONTROL SENSUS POWER COUNTER No. 14 OUTPUT OUT STREED 1+1: STREED 1+2: STREED 1+3: CAPTURE CAUTION MINIMUM CONTROLLED POWER ON CHIN AC REF - OFF 300MHz

Controls
Panneau de commande

Bezeichnungen

1. .....Interrupteur MARCHE/ARRET
2. .... Régulateur de volume canal 1
3. .... Régulateur de volume canal 2
4. ... DEL de protection
5. .... DEL de stand-by
6. .... DEL de signal
7. .... DEL de régime de saturation
8. . . . . Prise d'entrée canal A (XLR)
9. .... Prise d'entrée canal B (XLR)
10. ... Sélecteur de mode
11. . . . . Prises de connexion enceintes ..... canal A (PA Profi)
12. ... Prises de connexion enceintes ..... canal B (PA Profi)
13. ... Prises de connexion enceintes pour .... mode mono ponté (PA Profi)
14. ... Connexion de cordon électrique

Installation

• Cet amplificateur final est prévu pour le montage dans une baie 19". Il peut être fixé à la baie avec quatre vis M6.
• Lors de la sélection du lieu d'installation, veillez qu'une circulation d'air suffisante puisse avoir lieu. Une surchauffe durable peut endommager l'amplificateur final.
• Lors du montage dans la baie, il faut s'assurer que l'air chaud puisse être évacué et que l'écart avec les autres appareils soit suffisant. Le boîtier de la baie doit être équipé d'un ventilateur.
• L'amplificateur final est en plus doté de ventilateurs assurant le refroidissement nécessaire. Comme l'air chaud est évacué par l'arrière de l'appareil, la paroi arrière de la baie doit être ouverte pendant le fonctionnement de l'amplificateur final.
• Effectuer le montage de l'amplificateur final dans la baie avec précaution. Monter les appareils les plus lourds dans la partie inférieure de la baie. La plaque frontale n'est pas suffisante pour fixer de manière sûre l'amplificateur final. Une fixation globale doit être assurée par des rails latéraux et de sol.

- Quand les baies doivent être transportées ou sont destinées à un usage mobile, il est recommandé de fixer en plus la traverse de l'appareil aux rails latéraux et de sol. De cette façon, il est assuré que l'amplificateur final ne peut pas glisser vers l'arrière lors du transport (la plaque frontale ne peut pas compenser à elle seule les forces d'accélération telles qu'elles se produisent dans la circulation).

Anschlüsse

1. Branchez d'abord vos enceintes. Vous pouvez choisir entre trois modes :

a) Mode stéréo avec deux enceintes

Placez le sélecteur de mode -10- sur „STE“ (stéréo). Connectez l'enceinte gauche avec les prises de connexion canal A -11- et l'enceinte droite avec les prises de connexion canal B -12-.

ATTENTION!

L'impédance des enceintes en mode a) et b) ne doit pas être inférieure à 4 Ohm, ni supérieure à 8 Ohm ! Ne pas modifier la position du sélecteur de mode durant le fonctionnement de l'appareil.

b) Mode mono ponté avec une enceinte

Placez le sélecteur de mode -10- sur „BRG“ (bridged). Raccordez l'enceinte avec la borne de raccord d'enceinte pour mode mono ponté -13-.

ATTENTION!

L'impédance des enceintes dans ce mode ne doit pas être inférieure à 8 Ohm, ni supérieure à 16 Ohm ! Ne pas modifier la position du sélecteur de mode durant le fonctionnement de l'appareil

1. Raccordez maintenant votre pré-ampli ou votre console de mixage à l'ampli. Connectez la sortie gauche avec la prise d'entrée du canal 1-8- et la sortie de droite avec la prise d'entrée canal 2-9- pour le mode stéréo avec deux enceintes ; pour le mode mono ponté avec connectez la sortie désirée avec la prise d'entrée du canal 1-8-.

Connectez le cordon électrique dans une prise électrique.

Utilisation

1. Mise sous tension

Après avoir effectué toutes les connexions, mettre l'appareil en service avec l'interrupteur MARCHE/ARRET -1-.

2. Réglage du volume sonore

Le réglage du volume du canal de gauche est effectué avec le régulateur canal 1-2- et celui du canal de droite avec le régulateur canal 2-3-.

ATTENTION!

Après la mise en service électrique, tous les régulateurs de volume sonore de votre amplificateur final doivent être réglés sur minimum. Attendre 8 à 10 secondes avant d'augmenter le volume afin d'éviter un endommagement des enceintes et des diplexeurs.

Le risque de saturation (Clipping) existe quand l'amplificateur final doit fournir une très forte puissance du fait d'un volume élevé. Si les DEL de régime de saturation -7- d'un canal ou des deux canaux s'allument, il faut diminuer le volume du canal concerné jusqu'à ce que les DEL de saturation se soient éteintes. Vous éviterez ainsi une saturation de l'amplificateur ainsi qu'une distorsion du signal de sortie.

3. Circuit protecteur

Un circuit protecteur est mis en œuvre afin de protéger l'amplificateur final, les enceintes et les composants électroniques.

Dès qu'un circuit protecteur est activé en cours de fonctionnement, la DEL de régime de saturation -4- s'allume. Dans ce cas, l'amplificateur final doit être mis hors service ; contrôler les connexions des enceintes et laisser refroidir l'unité car celle-ci pourrait avoir surchauffé. Si à l'issue de ces mesures la DEL est encore allumée, cela pourrait indiquer un défaut ne pouvant être résolu que par du personnel spécialisé qualifié.

INDICATION

Les DEL de circuit protecteur -4- s'allument toujours pendant quelques secondes lors de la mise en service de l'amplificateur final car la protection de mise en service est activée pendant cette période. Si au bout de 7 secondes les DEL sont encore allumée, cela indique l'activation d'un autre circuit protecteur.

Technische Daten

La plausibilité et l'exactitude des données suivantes du fabricant ne sont pas contrôlées par la société Global Distribution GmbH :

Réponse en fréquence: 20 Hz - 20 kHz

Rapport signal/bruit: .. = 105 dB

Dimensions: 482 x 44 x 285 mm

Poids:....6,5 kg
