MODE D'EMPLOI EHG9830 ELECTROLUX

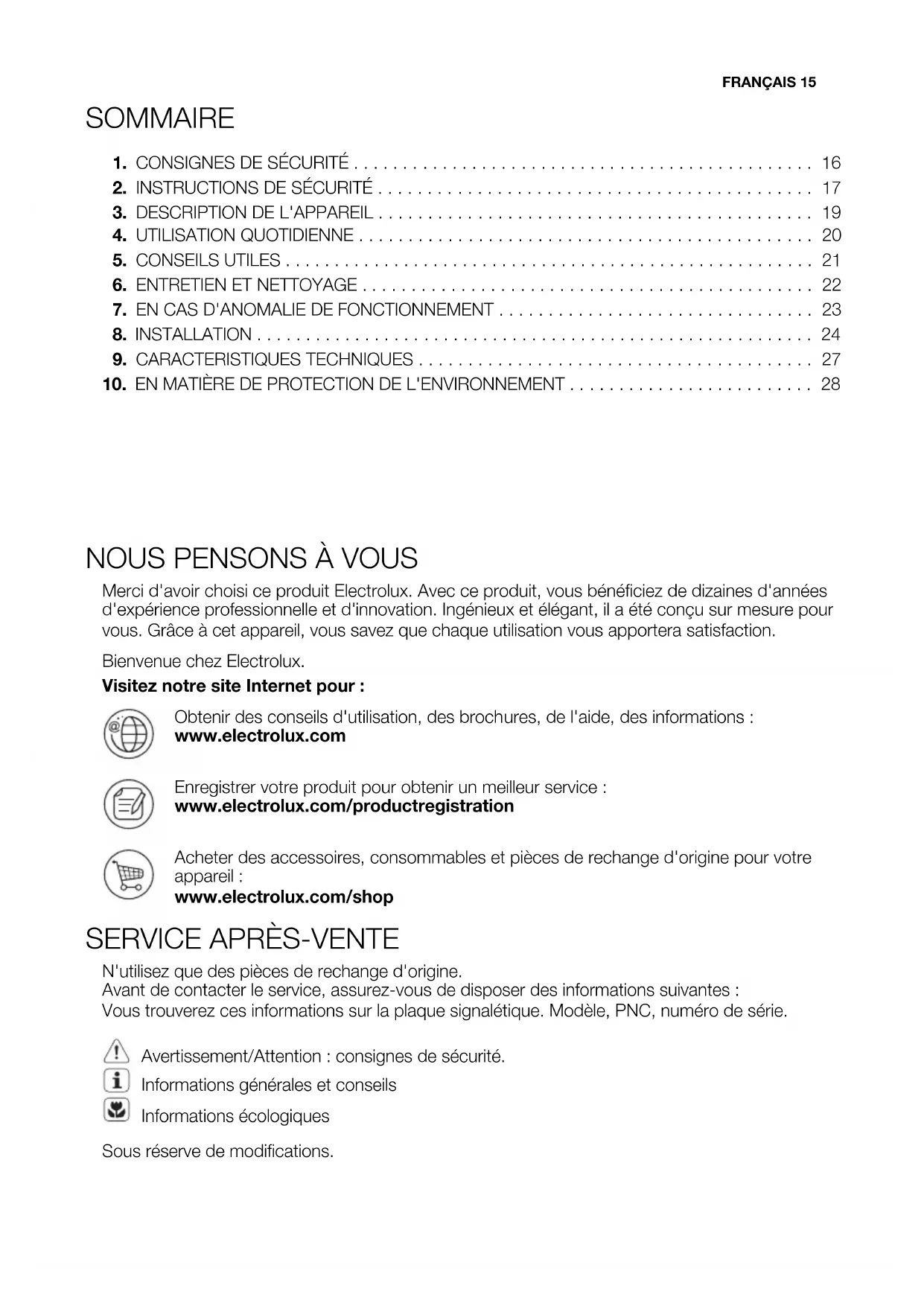

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série. Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques Sous réserve de modifications.

FRANÇAIS 151. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneuse- ment les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez tou- jours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

vulnérables AVERTISSEMENT Risque d'asphyxie, de blessure ou d'invalidité per- manente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités phy- siques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsa- ble de leur sécurité.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il re- froidit. Les parties accessibles sont chaudes.

• Si l'appareil est équipé d'un dispositif de sécurité en- fants, nous vous recommandons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans sur- veillance.

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

www.electrolux.com• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

• N'essayez jamais d'éteindre un feu avec de l'eau. Met- tez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.

• N'entreposez rien sur les surfaces de cuisson.

• N’utilisez pas de nettoyeur vapeur pour nettoyer l'ap- pareil.

• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuis- son car ils pourraient chauffer.

Cet appareil est adapté aux marchés suivants : DZ

AVERTISSEMENT L'appareil doit être installé unique- ment par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Respectez l'espacement minimal requis par rapport aux autres appareils et élé- ments.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Por- tez toujours des gants de sécurité.

• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gon- flements.

• Protégez la partie inférieure de l'appa- reil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les réci- pients chauds risqueraient de tomber de l'appareil lors de l'ouverture de cel- les-ci.

• Si l'appareil est installé au-dessus de ti- roirs, assurez-vous qu'il y a suffisam- ment d'espace entre le fond de l'appa- reil et le tiroir supérieur pour que l'air puisse circuler.

• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès. Branchement électrique AVERTISSEMENT Risque d'incendie ou d'électrocu- tion.

• L'ensemble des branchements électri- ques doit être effectué par un techni- cien qualifié.

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous que l'appareil est débranché. FRANÇAIS 17• Utilisez le câble d'alimentation électri- que approprié.

• Ne laissez pas le câble d'alimentation s'emmêler.

• Assurez-vous que le câble d'alimenta- tion ou la fiche (si présente) n'entrent pas en contact avec les surfaces brû- lantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appa- reil à des prises électriques situées à proximité.

• Assurez-vous que l'appareil est bien in- stallé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.

• Assurez-vous qu'une protection anti- électrocution est installée.

• Utilisez un collier anti-traction sur le câ- ble.

• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'ali- mentation. Contactez le service après- vente ou un électricien pour remplacer le câble d'alimentation s'il est endom- magé.

• L'installation électrique doit être équi- pée d'un dispositif d'isolement à cou- pure omnipolaire. Le dispositif d'isole- ment doit présenter une distance d'ou- verture des contacts d'au moins 3 mm.

• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fu- sibles (les fusibles à visser doivent être retirés du support), un disjoncteur diffé- rentiel et des contacteurs. Raccordement au gaz

• Tous les raccordements au gaz doivent être effectués par une personne quali- fiée.

• Assurez-vous que l'air circule autour de l'appareil.

• Les informations concernant l'alimenta- tion en gaz se trouvent sur la plaque si- gnalétique.

• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Veillez à res- pecter les exigences en matière d'aéra- tion.

AVERTISSEMENT Risque de blessures, de brûlures ou d'électrocution.

• Utilisez cet appareil dans un environne- ment domestique.

• Ne modifiez pas les caractéristiques de cet appareil.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Ne laissez jamais l'appareil sans surveil- lance pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en con- tact avec de l'eau.

• Ne posez pas de couverts ou de cou- vercles sur les zones de cuisson. Elles sont chaudes.

• Éteignez les zones de cuisson après chaque utilisation.

• N'utilisez jamais l'appareil comme plan de travail ni comme plan de stockage. AVERTISSEMENT Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Te- nez les flammes ou les objets chauds éloignés des graisses et de l'huile lors- que vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une com- bustion spontanée.

• L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un in- cendie à température plus faible que l'huile n'ayant jamais servi.

• Ne placez pas de produits inflamma- bles ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

• Ne tentez pas d'éteindre un incendie avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un cou- vercle ou d'une couverture à incendie. AVERTISSEMENT Risque de dommage de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.

www.electrolux.com• Ne laissez pas le contenu des réci- pients de cuisson s'évaporer.

• Ne laissez pas de récipients chauds re- froidir sur la plaque.

• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuis- son vides ou sans aucun récipient de cuisson.

• Ne placez jamais de papier aluminium sur l'appareil.

• Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut pro- voquer l'apparition de taches mates.

• Veillez à ce que la pièce où est installé l'appareil soit bien aérée.

• Assurez-vous que les orifices de venti- lation ne sont pas bouchés.

• Utilisez uniquement des récipients sta- bles avec une forme adaptée et un plus grand diamètre que les dimensions des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si votre appareil en est équipé) !

• Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

• Veillez à ce que les récipients se trou- vent bien au centre des cercles et qu'ils ne dépassent pas des rebords de la ta- ble de cuisson.

• N'utilisez que les accessoires fournis avec l'appareil.

• N'installez pas de diffuseur de flamme sur le brûleur.

2.3 Entretien et nettoyage

AVERTISSEMENT Risque d'endommagement de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Ne lavez pas les brûleurs au lave-vais- selle.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des pro- duits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à ré- curer, de solvants ou d'objets métalli- ques.

AVERTISSEMENT Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre conformément l'appareil au rebut.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

Brûleur à triple couronne

Manettes de commande

Brûleur rapide FRANÇAIS 193.2 Manettes de commande Symbole Description pas d'alimenta- tion en gaz / posi- tion arrêt position d'alluma- ge / alimentation en gaz maximum Symbole Description alimentation en gaz minimum

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT Reportez-vous aux chapitres con- cernant la sécurité.

4.1 Allumage du brûleur

AVERTISSEMENT Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvais usage de la flamme Allumez toujours le brûleur avant de poser les plats. Pour allumer le brûleur :

Tournez le sélecteur dans le sens in- verse des aiguilles d'une montre jus- qu'à sa position maximale (

puis appuyer dessus pour l'enfoncer.

Maintenez la commande appuyée pendant environ 5 secondes, cela permet au thermocouple de se ré- chauffer. Sinon, l'alimentation en gaz sera interrompue.

Une fois que la flamme brûle réguliè- rement, réglez son débit. Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés.

www.electrolux.comAVERTISSEMENT Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez- la sur la position d'arrêt et atten- dez au moins 1 minute avant de réessayer d'allumer le brûleur. En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au sys- tème automatique. Dans ce cas, approchez une flamme du brûleur, enfoncez la manette correspon- dante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz. Si le brûleur s'éteint accidentelle- ment, tournez la manette de com- mande sur la position Arrêt et at- tendez au moins 1 minute avant d'essayer une nouvelle fois d'allu- mer le brûleur. Le générateur d'étincelles se dé- clenche automatiquement à la mi- se sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal.

4.2 Pour éteindre les brûleurs

Tournez la manette jusqu'au symbole . AVERTISSEMENT Abaissez ou coupez toujours la flamme avant de retirer les réci- pients du brûleur.

AVERTISSEMENT Reportez-vous aux chapitres con- cernant la sécurité.

5.1 Économies d'énergie

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement frémir le liquide. Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs. Brûleur Diamètres des réci- pients Triple cou- ronne

Brûleur Diamètres des réci- pients Auxiliaire 80 - 160 mm AVERTISSEMENT Assurez-vous que le fond des ré- cipients ne dépasse pas au-des- sus des manettes de commande. Si les manettes de commande se trouvent sous le fond des réci- pients, la flamme peut les faire chauffer. Ne placez pas le même récipient sur deux brûleurs.

FRANÇAIS 21AVERTISSEMENT

Assurez-vous que les poignées des récipients ne dépassent pas du devant de la table de cuisson. Assurez-vous que les récipients de cuisson sont bien centrés sur les brûleurs afin de garantir leur stabilité et de réduire la consom- mation de gaz. Ne placez pas de récipients instables ou déformés sur les zones de cuisson afin d'éviter les débordements et les blessu- res. AVERTISSEMENT N'utilisez pas de diffuseur de flam- me.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT Reportez-vous aux chapitres con- cernant la sécurité. AVERTISSEMENT Éteignez l'appareil et laissez-le re- froidir avant de le nettoyer. Avant toute opération de nettoyage ou intervention technique, assurez- vous que l'appareil est débranché de la prise électrique. Les rayures ou les taches som- bres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil.

• Vous pouvez retirer les supports de casserole pour nettoyer facilement la table de cuisson.

• Nettoyez les éléments en émail, le cha- peau et la couronne avec de l'eau chaude savonneuse et séchez-les soi- gneusement avant de les remettre en place.

• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

• Les supports de casserole ne doivent pas être placés dans le lave-vaisselle. Ils doivent être lavés à la main.

• Lorsque vous lavez les supports à la main, faites bien attention lorsque vous les essuyez, car le processus d'émailla- ge laisse parfois des arêtes risquant de vous blesser. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte net- toyante.

• Après avoir lavé les supports de casse- roles, veillez à les remettre correcte- ment en place.

• Pour que les brûleurs fonctionnent cor- rectement, assurez-vous que les bras des supports de casseroles sont au mi- lieu du brûleur.

Faites très attention lorsque vous remplacez les supports de cassero- les afin de ne pas endommager le dessus de la table de cuisson. Après le nettoyage, séchez l'appareil à l'aide d'un chiffon doux. Enlevez les salissures :

– Enlevez immédiatement : plasti- que fondu, feuilles plastique et les aliments contenant du sucre. – Mettez l'appareil à l'arrêt et laissez le refroidir avant de pro- céder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalli- ques luisantes. Utiliser un nettoyant spécial pour la surface de la table de cuisson.

Nettoyez l'appareil à l'aide d'un chif- fon humide et un peu de détergent.

Pour finir essuyez l'appareil à l'aide d'un chiffon propre. L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne de- vez pas cuisiner avec des plats en terre cuite ou en fonte. N'utilisez pas de papier aluminium pour ne pas endommager la partie supérieure durant le fonctionne- ment.

6.1 Nettoyage du générateur

d'étincelles Cette fonction emploie une bougie d'allu- mage en céramique et d'une électrode métallique. Maintenez ces éléments pro-

www.electrolux.compres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

6.2 Entretien périodique

Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pres- sion, si l'appareil en est équipé.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution Aucune étincelle ne se produit à l'allumage.

• Il n'y a pas d'alimenta- tion électrique.

• Vérifiez si l'appareil est bien branché et allumé;

• Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contac- tez un électricien quali- fié.

• Le couvercle et la cou- ronne du brûleur sont mal positionnés.

• Assurez-vous que le couvercle et la couron- ne du brûleur sont bien positionnés. La flamme s'éteint immé- diatement après l'alluma- ge.

• Le thermocouple n'est pas suffisamment chauffé.

• Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 se- condes. Les flammes sont irrégu- lières.

• La couronne du brûleur doit être encrassés avec des restes d'ali- ments.

• vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de particules alimentaires dans la couronne. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entre- tien non correctes ou d'oubli et peuvent être résolues à l'aide des indications four- nies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persis- te, contactez votre magasin vendeur ou votre service après-vente. Si un problème résulte d'une mauvaise utilisation ou si l'installa- tion de l'appareil n'a pas été réali- sée par un professionnel qualifié, le déplacement du technicien du service après vente ou du reven- deur peut être facturé même en cours de garantie. Ces informations sont nécessaires pour pouvoir vous offrir une aide rapi- de et adaptée. Ces données figurent sur la plaque signalétique fournie.

• Description du modèle ............

• Référence produit (PNC) ............

• Numéro de série (S.N.) ............ Utilisez exclusivement des pièces d'origi- ne certifiées constructeur. Elles sont dis- ponibles auprès de votre service après- vente. FRANÇAIS 237.1 Étiquettes fournies avec le sac d'accessoires Collez les étiquettes adhésives comme in- diqué ci-dessous : MOD. PROD.NO. SER.NO DATA MOD. PROD.NO. SER.NO DATA MODELMODEL MOD. PROD.NO.SER.NO.03 ITMADE IN ITALY TYPE 230V-50Hz IP20

Collez-la sur la carte de garantie et envoyez cette partie

Collez-la sur la carte de garantie et conservez cette partie

Collez-la sur la notice d'utilisation

AVERTISSEMENT Reportez-vous aux chapitres con- cernant la sécurité. AVERTISSEMENT Les instructions suivantes concer- nant l’installation, le raccordement et la maintenance de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements en vigueur.

8.1 Raccordement au gaz

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxy- dable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalli- ques, ils ne doivent pas entrer en contact avec des parties mobiles ni être compri- més. Soyez également vigilant lorsque la table est installée avec un four. Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recom- mandées. Le raccordement régla- ble est relié à la rampe complète par un écrou fileté G 1/2 po. Vis- sez les pièces sans forcer, réglez le raccordement dans le sens né- cessaire et serrez le tout. ABC

Extrémité du tuyau avec écrou

www.electrolux.comGaz liquéfié Utilisez un support de tuyau en caout- chouc pour le gaz liquéfié. Intercalez tou- jours le joint. Continuez alors le raccorde- ment au gaz. L'utilisation d'un tuyau flexible s'applique lorsque : – il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ; – il n'est pas plus long que 1 500 mm ; – il ne montre aucun étranglement ; – il n'est soumis à aucune traction ni au- cune torsion ; – il n'entre pas en contact avec des bords ni des coins tranchants ; – il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible : – il ne présente aucune fente, coupure, marque de brûlure sur les deux extré- mités et sur toute sa longueur ; – le matériau n'est pas durci, mais pré- sente une élasticité correcte ; – les colliers de serrage ne sont pas rouil- lés ; – la date d'expiration n'est pas dépassée. Si vous constatez au moins un de ces dé- fauts, ne réparez pas le tuyau, mais rem- placez-le. Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme !

8.2 Remplacement des

Démontez les supports des cassero- les.

Démontez les chapeaux et les cou- ronnes du brûleur.

À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).

Assemblez les pièces et suivez la mê- me procédure dans l'ordre inverse.

Remplacez la plaque signalétique (qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nou- veau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil. Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

8.3 Réglage du niveau minimal

Pour régler le niveau minimal des brû- leurs :

À l'aide d'un tournevis fin, ajustez la position de la vis de réglage.

• Si vous passez du gaz naturel G20 20 mbar au gaz liquéfié, serrez au maximum la vis de réglage.

• Si vous passez du gaz liquéfié au gaz naturel G20 20 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur à triple couronne). AVERTISSEMENT Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la posi- tion maximale à la position mini- male.

8.4 Branchement électrique

• Vérifiez que la tension nominale et le ty- pe d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.

• Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, FRANÇAIS 25capable de supporter la charge indi- quée sur la plaque signalétique, doit être adaptée au câble d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• Assurez-vous que la prise de courant est accessible une fois l'appareil instal- lé.

• Ne tirez jamais sur le câble d'alimenta- tion pour débrancher l'appareil. Tirez toujours sur la fiche.

• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adapta- teur ni d'une prise multiple (risque d'in- cendie). Assurez-vous que le raccorde- ment à la terre est conforme aux nor- mes et réglementations.

• Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90 °C. Assurez-vous de connecter le câble neu- tre bleu à la borne portant la lettre « N ». Connectez le câble de phase marron (ou noir) à la borne portant la lettre « L ». Le câble de phase doit rester connecté en permanence.

8.5 Remplacement du câble

d'alimentation Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90 ou équivalent. Assurez-vous que la sec- tion du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

équerres fournies ATTENTION Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

8.7 Possibilités d'insertion

Élément de cuisine avec porte Le panneau installé sous la table de cuis- son doit être facilement amovible et facile d'accès au cas où une intervention tech- nique serait nécessaire. min 20 mm (max 150 mm) 30 mm 60 mm

Espace pour les branchements

www.electrolux.comÉlément de cuisine avec four Les dimensions de la niche d'encastre- ment doivent être conformes aux indica- tions et l'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électri- ques de la table de cuisson et du four doi- vent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble. 50 cm 360 cm 180 cm 120 cm

Dimensions de la table de cuisson Largeur : 894 mm Longueur : 510 mm Dimensions de la niche d'encastrement de la table de cuisson Largeur : 830 mm Longueur : 480 mm Puissance Brûleur à triple couronne : 4.0 kW Brûleur rapide : 3.0 kW Brûleur semi-rapide : 2.0 kW Brûleur auxiliaire : 1.0 kW PUISSANCE TOTALE : G20 (2H) 20 mbar = 13.0 kW G30 (3+) 28-30 mbar = 931 g/h G31 (3+) 37 mbar = 914 g/h Alimentation électrique : 230 V ~ 50 Hz Catégorie : II2H3+ Raccordement au gaz : G 1/2" Alimentation en gaz : G20 (2H) 20 mbar Classe de l'appareil : 3 Diamètres de by-pass Brûleur Ø by-pass en 1/100 mm Brûleur Ø by-pass en 1/100 mm Auxiliaire 28 Rapide 42 Semi-rapide 32 Triple couronne 56 FRANÇAIS 27Brûleurs à gaz BRÛ- LEUR PUIS- SANCE NORMA-

L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
