Type de produit	Réfrigérateur avec congélateur
Marque	Fagor
Modèle	FC 37LA
Classe climatique	N, ST, T (16°C à 43°C)
Réfrigérant	R600a ou R134a
Alimentation électrique	220-240 V ~ 50 Hz
Type de commande	Thermostat rotatif
Éclairage intérieur	Ampoule 15 W max, 220 V
Congélateur	4 étoiles
Dégivrage réfrigérateur	Automatique
Dégivrage congélateur	Manuel
Fonction de congélation rapide	Oui (bouton SUPER)
Système Multifresh	En option (selon modèle)
Changement sens d'ouverture des portes	Possible
Pieds de nivellement	Oui
Nettoyage	Interne : eau savonneuse ; externe : aspirer grille arrière annuellement
Sécurité	Ne pas utiliser de produits inflammables ; ne pas endommager le circuit frigorifique
Service après-vente	Assistance technique, pièces détachées originales

FOIRE AUX QUESTIONS - FC 37LA FAGOR

Comment régler la température du réfrigérateur ?

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre pour plus de froid (MAX) ou dans le sens inverse pour moins de froid (MIN). Une position intermédiaire est recommandée initialement.

Comment utiliser la fonction de congélation rapide ?

Appuyez sur le bouton SUPER (surgélation). Le voyant correspondant s'allume. 24 heures plus tard, appuyez à nouveau pour désactiver. Pour une grande quantité, activez la fonction 24 heures avant d'introduire les aliments.

Comment dégivrer le congélateur ?

Débranchez l'appareil, retirez les aliments et laissez la porte ouverte. Utilisez la languette élastique à la base pour évacuer l'eau de dégel. N'utilisez pas d'objets tranchants ni d'appareils de chauffe. Séchez l'intérieur avant de rebrancher.

Que faire si le réfrigérateur ne refroidit pas assez ?

Vérifiez que le thermostat est sur une position plus froide, que la porte ferme correctement, que les grilles d'aération ne sont pas obstruées, et que l'appareil n'est pas exposé à une source de chaleur ou au soleil.

Comment changer le sens d'ouverture des portes ?

Suivez les étapes de la notice : déposez les charnières, inversez le gond inférieur, et remontez les portes de l'autre côté. Assurez-vous de bien replacer le socle et les bouchons. Des instructions détaillées sont fournies.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Utilisez un chiffon doux avec de l'eau savonneuse. Évitez les produits abrasifs, dissolvants ou détergents non dilués. Nettoyez la grille arrière une fois par an avec un aspirateur.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

Cela peut être dû à un aliment ou récipient touchant la paroi du fond, ou à un système d'écoulement bouché. Nettoyez le canal récepteur d'eau et assurez-vous que les aliments ne dépassent pas la butée des grilles.

Que faire en cas de formation de glace excessive sur les parois du réfrigérateur ?

Vérifiez que la porte du congélateur ferme bien et qu'il n'y a pas d'obstacle. Si le problème persiste, le dégivrage manuel peut être nécessaire.

Quel type d'ampoule utiliser pour l'éclairage intérieur ?

Utilisez une ampoule de 15 W max (220 V) du même type que l'originale. Débranchez l'appareil avant de remplacer l'ampoule.

Que faire en cas de panne de courant prolongée ?

Laissez la porte fermée pour maintenir le froid le plus longtemps possible. Après le retour du courant, vérifiez l'état des aliments. En cas de panne prolongée, sortez les aliments et laissez la porte ouverte pour éviter les mauvaises odeurs.

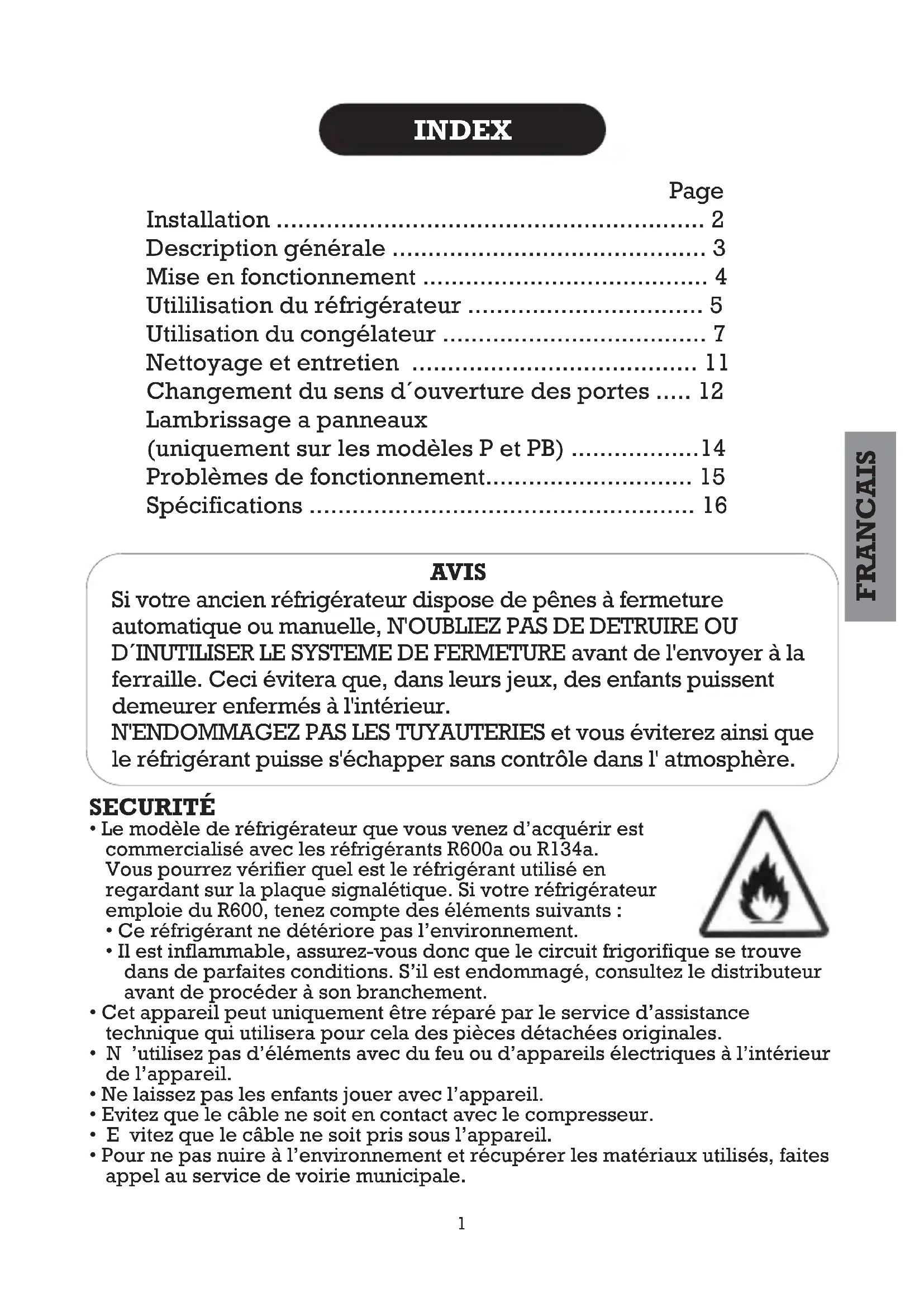

MODE D'EMPLOI FC 37LA FAGOR

• Mode d'emploi.
• Handleiding.

Mise en fonctionnement .... 4

Utilisation du réfrigérateur 5

Utilisation du congélateur 7

Nettoyage et entretien 11

Changement du sens d'ouverture des portes ..... 12

Lambrissage a panneaux

(uniquement sur les modèles P et PB) .....14

Problèmes de fonctionnement.... 15

Spécifications 16

AVIS

Si votre ancien réfrigérateur dispose de pênes à fermeture automatique ou manuelle, N'OUBLIEZ PAS DE DETRUIRE OU

D'INUTILISER LE SYSTEME DE FERMETURE avant de l'envoyer à la ferraille. Ceci évitera que, dans leurs jeux, des enfants puissent demeurer enfermés à l'intérieur.

N'ENDOMMAGEZ PAS LES TUYAUTERIES et vous éviterez ainsi que le réfrigérant puisse s'échapper sans contrôle dans l'atmosphère.

SECURITÉ

- Le modèle de réfrigérateur que vous venez d'acquérir est commercialisé avec les réfrigérants R600a ou R134a. Vous pourrez vérifier quel est le réfrigérant utilisé en regardant sur la plaque signalétique. Si votre réfrigérateur emploie du R600, tenez compte des éléments suivants :

• Ce réfrigérant ne détériore pas l'environnement.
• Il est inflammable, assurez-vous donc que le circuit frigorifique se trouve dans de parfaites conditions. S'il est endommagé, consultez le distributeur avant de procéder à son branchement.

- Cet appareil peut uniquement être réparé par le service d'assistance technique qui utilisera pour cela des pièces détachées originales.

- N 'utilisez pas d'éléments avec du feu ou d'appareils électriques à l'intérieur de l'appareil.

- Ne laissez pas les enfants jouer avec l'appareil.

- Evitez que le câble ne soit en contact avec le compresseur.

- E vitez que le câble ne soit pris sous l'appareil.

- Pour ne pas nuire à l'environnement et récupérer les matériaux utilisés, faites appel au service de voirie municipale.

Permettre la circulation de l'air sur la partie postérieure du réfrigérateur. Ne permettre à aucun objet de boucher la grillage avant ou le faîte du réfrigérateur. Si l'on installe une armoire au-dessus, il faudra laisser un creux pour permettre la circulation de l'air.

La classe climatique de votre réfrigérateur est indiquée sur la plaque signalétique.

Celle-ci détermine le rang des températures ambiantes pour lequel l'unité

frigorifique est conçue en garantissant le bon fonctionnement de l'appareil. Lorsque deux classes sont indiquées, le bon fonctionnement de l'appareil est assuré dans les conditions de chacune d'elles. Classe Températures ambiantes N 16° à 32° ST 18° à 38° T 18° à 43°

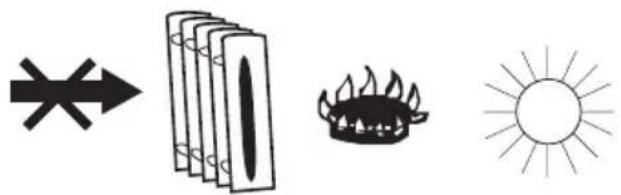

Eviter dans toute la mesure du possible la proximité des sources de chaleur.

Si vous avez besoin de coucher le réfrigérateur pour le déballer ou pour changer de côte ses gonds de pivottement de ses portes, LE REFRIGERATEUR NE PEUT ETRE COUCHE QUE SUR SA PARTIE POSTERIEURE.

NOTE: Les charnières des portes se trouvent sur le côté droit. Si cette disposition s'avère gênante pour vous, il est possible de changer la place des charnières. Les instructions se trouvent dans l'annexe CHANGEMENT DU SENS D'OUVERTURE DES PORTIERES.

IMPORTANT: En réglant les pieds de nivellement, s'assurer que le réfrigérateur est bien appuyé sur le sol (sans boitement) et est bien nivelé (pas incliné).

Ce réfrigérateur fonctionne à 220/240v. Si vous disposez d'une tension différente dans votre foyer, vous devrez utiliser un transformateur d'une puissance non inférieure à 500 w. Utilisez une prise de courant avec MISE A TERRE. NOTE: Le fabricant décline toute responsabilité au cas où ses instructions ne seraient pas suivies.

1.- Nettoyer l'intérieur du réfrigérateur.

2.- Pour un fonctionnement correct, attendre deux heures avant de le brancher.

3.- Connector.

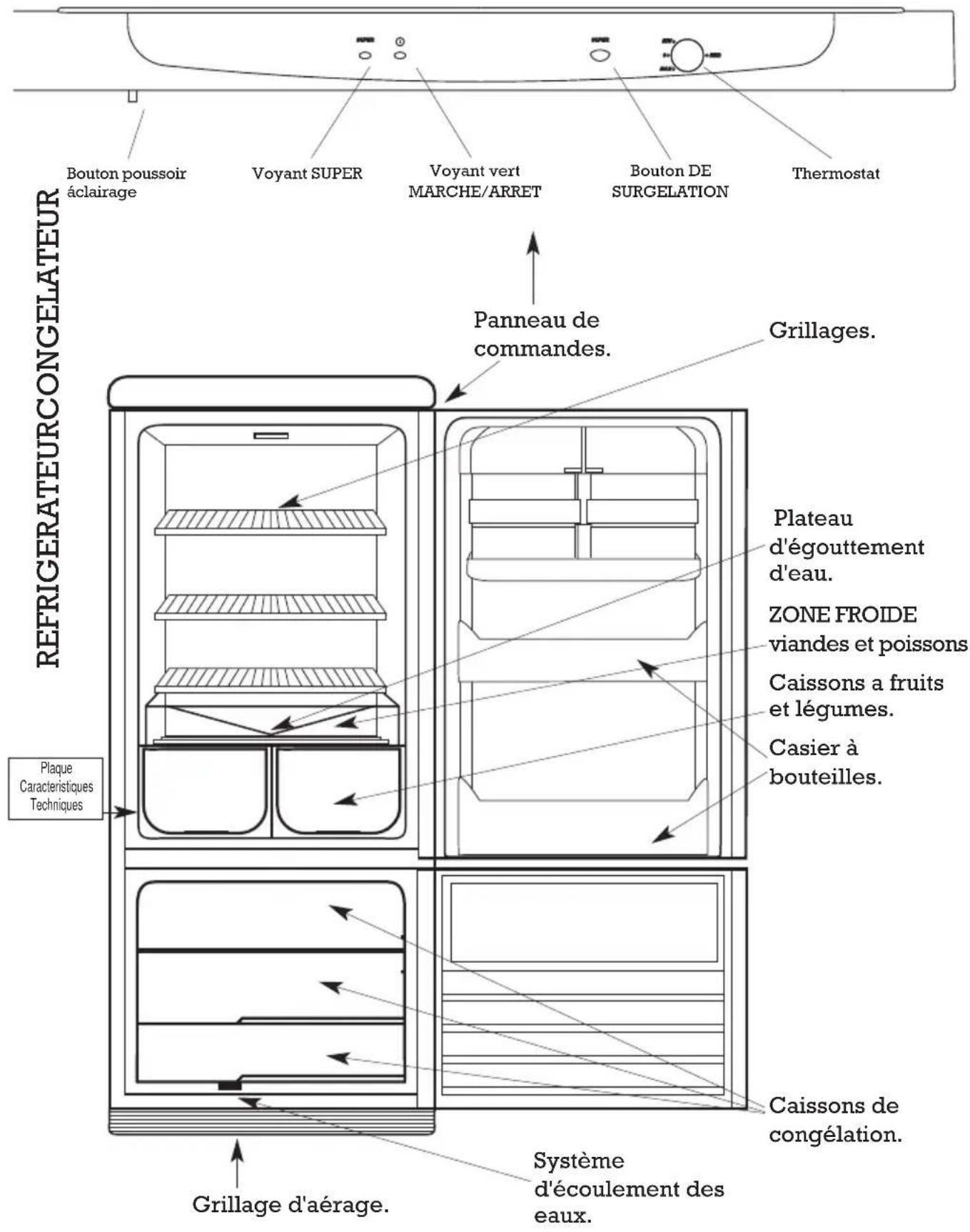

DESCRIPTION GENERALE

MISE EN FONCTIONNEMENT

1

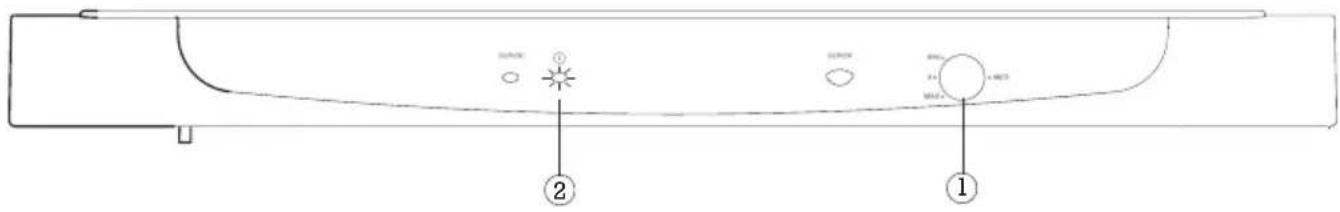

En tournant le bouton du thermostat ① dans le sens des aiguilles d'une montre, le voyant ② s'allumera et le réfrigérateur se mettra en route.

2

En tournant le bouton du thermostat, sélectionnez la température du réfrigérateur allant du plus froid (MAX) ou moins froid (MIN). Il est initialement recommandé de le régler à une température intermédiaire.

UTILISATION DU REFRIGERATEUR

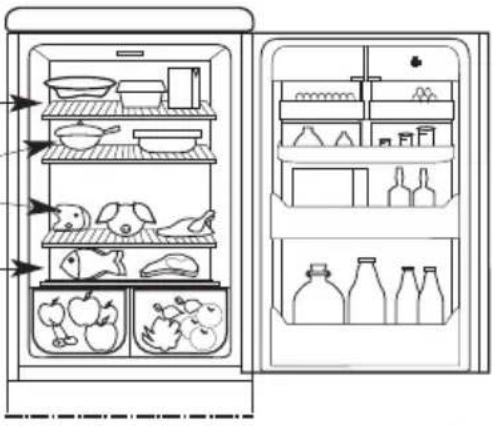

ALIMENTS

ZONE MOINS FROIDE

ZONE INTERMEDIAIRE

ZONE PLUS FROIDE

• En tournant la commande du thermostat, on peut sélectionner plus ou moins de froid dans le réfrigérateur.
• Il y a lieu de prendre en considération que la température n'est pas totalement uniforme dans toute l'enceinte, raison pour laquelle il ya des zones appropriées pour chaque type d'aliment (suivant la figure).
• La température dans le réfrigérateur peut être affectée par la température ambiante, l'emplacement de l'appareil et la frequency d'ouverture de la porte.
• Ne pas introduire dans le réfrigérateur des aliments chauds ou des liquides non bouchés.
• Ne JAMAIS introduire des liquides volatiles, inflammables ou explosifs, tels que des dissolvants, des alcools, de l'acétone ou de l'essence. Il y aurait un risque d'explosion.
• Il convient d'envelopper les viandes et les poissons pour éviter des odeurs.

SYSTEME MULTIFRESH

Si votre réfrigérateur dispose d'un compartiment Multifresh:

- Il garantit une conservation idéale pour les aliments frais tels que la viande, le poisson et les légumes. Cela vous permettra de conserver ces aliments plus longtemps sans avoir besoin de les congeler.

• Cette enceinte disposera des températures les plus froides du réfrigérateur. Cette zone étant également la moins affectée par les ouvertures fréquentes.
  • P our conserver liande et le poisson, il est recommandé de sélectionner une température intermédiaire dans le réfrigérateur.

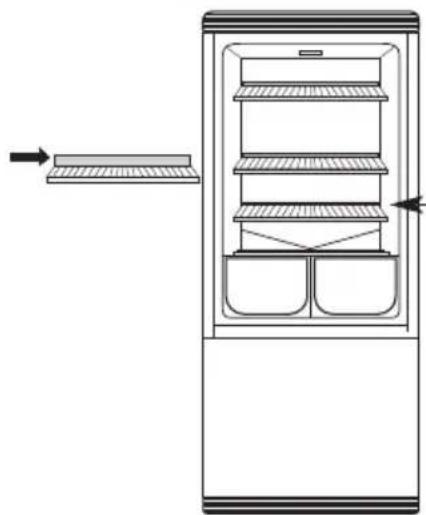

• P ouaugmenter la capacité du réfrigérateur, retirer le plateau supérieur de l'enceinte et le couvercle et entreposer directement sur le bac. Dans ce cas, l'enceinte perd les propriétés indiquées.

UTILISATION DU REFRIGERATEUR

DEGEL

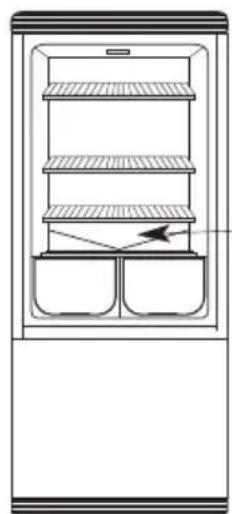

Le système de dégel du réfrigérateur fonctionne de façon automatique et n'exige donc aucune intervention de l'usager.

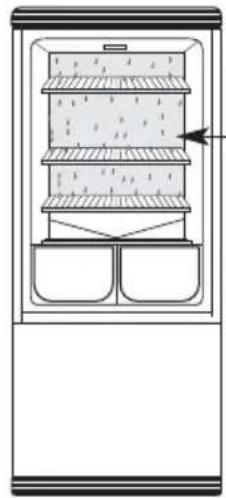

La paroi du fondo du réfrigérateur sera habituellement couverte de gouttelettes d'eau ou de glace. Ceci est tout à fait NORMAL et fait partie du processus de dégel automatique.

Si le canal récepteur d'eau se bouche par des impuretés ou est obstrué par un objet, le nettoyer. Ceci évitera que l'eau ne déborde du canal récepteur d'eau.

Veiller à ce que les aliments ne touchent pas la paroi du fond. A cette fin, les grillages sont pourvus d'une butée qu'il y a lieu de ne pas dépasser.

UTILISATION DU CONGELATEUR

CONGELATION D'ALIMENTS FRAIS

1 Introduire les aliments à congeler dans le congélateur.

2 Pousser sur le bouton de surgélation ③ (SUPER). Le voyant lumineux ④ s'allumera.

3 24 heures plus tard, pousser à nouveau sur le bouton ③ pour le déconnecter. Le voyant lumineux ④ s'éteindra. Vos aliments seront parfaitement congelés.

NOTE

• Le congélateur de ce réfrigérateur a la catégorie d'un 4 étoiles dans tous ses compartiments et est capable de congeler en 24 heures les kilos indiqués sur la plaque de caractéristiques.
• Si vous souhaitez surgeler en une seule fois une quantité considérable d'aliments, la congélation sera meilleure si vous appuyez sur le bouton de congélation rapide 24 heures avant, de sorte à maintenir les températures adéquates dans le réfrigérateur, tout en évitant qu'il ne se refroidisse trop.

CONSEILS

• Envelopper les produits à congeler dans du papier aluminium ou les disposer dans des récipients hermétiques.
• Préparer les aliments en rations consommables en une seule fois.
• Ne jamais congeler une deuxième fois un aliment décongelé.
• Coller une étiquette sur l'emballage pour en indiquer le contenu et la date de congélation.
• Ne pas mettre en contact direct les aliments à congeler et ceux qui le sont déjà.
• Ne pas stocker dans le congélateur des boissons gazeuses.
• Les glaces ne doivent pas être consommées trop froides.

UTILISATION DU CONGELATEUR

CONSERVATION DES ALIMENTS CONGELES

CONSEILS

• Lorsque vous achetez des aliments congelés ou surgelés dans le commerce, veillez à les laisser le minimum de temps possible en dehors du congélateur.
• Respectez la durée de conservation indiquée sur les emballages des produits congelés et surgelés, en tenant compte que votre congélateur est de
• Pour les aliments que vous congelez vous-mêmes, consultez le tableau des tiemps de conservation ci-dessous.

POISSON ET FRUIT DE MER
Langouste-crustacés 3
Bouquets-cros bouquets 3
Colin 2
Poissons grass 3/4
Truite 2/3
Saumon 2/3
Soie 3
Turbot 2/3
VIANDE
Gros bovin 10/12
Agneau 6/8
Porc 9
Filets et côtelettes 6
Foie/Rognons 4
Higado/Riñones 10
Cervelle/Langue 2
Viande hachée/saucisses 2
Lapin	5/7
VALOILLES ET GIBIER
Poules-poulets	10
Dindon (découpé)	7
Canard, jars, oie	5
Lièvre	6
Perdrix-Caille	8
Faisan	7/8
Gros gibier	10
PLATS CUISINES
Sauces de tomate	3
Consommé	3
Rôtis: boeuf, veau, poulet, porc	2/3
Jardinière de légumes	3
Viande cuite ou à l’étouffée	3
Biftek haché (hamburger)	2
Poivrons farcis	2
Epinards 2
Haricors verts et sautés	2
Gâteau, friands, etc	5/6
Macédoine de fruits	3
Sandwichs	6

TYPE D'ALIMENT
Nombre de mois

LEGUMES
Bettes	12
Artichauts	12
Carottes	12
Chou-fleur	6/8
Choux de Bruxeles	6
Asperges	12
Choux	6/8
Haricots 12
Champignons 6
Persil	12
Poivrons	12
Epinards	12
Féves	12
FRUITS
Abricots	8
Cerises, prunes, framboises,groseilles, mûres	10
Pêches	10/12
Fraises 12
Compotes (pommes, poires)	10
Raisins	10/12
Jus de fruits	10
Ananas	10/12
PAIN ET PASTELERIE
Biscuits, gâteaux 6
Gâteaux feuilleté 1
Pâte à pâtisserie	3
Pain et brioches	2
OEUFS, LAIT ET DERIVES
Oeufs (san coque) 6
Lait homogénéisé(emballage carton)	3
Beurre	6
Fromages (petites portions)	6/8
Crème fraîche	3

UTILISATION DU CONGELATEUR

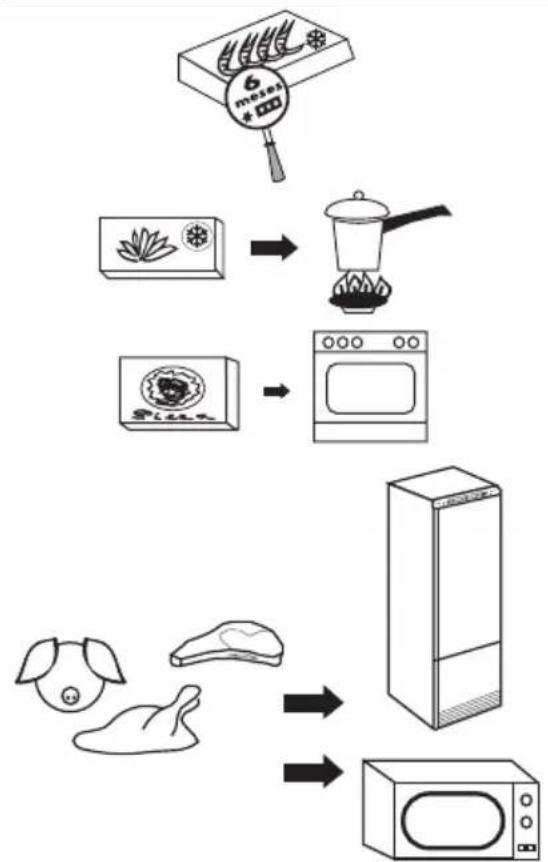

DECONGELATION D'ALIMENTS

Tous les aliments ne doivent pas être décongelés de la même façon.

Si vous avez acheté l'aliment congelé dans le commerce, suivez les instructions indiquée sur l'emballage.

Les légumes doivent être cuisinés directement.

En général, les aliments préparés ou précuits peuvent être cuisinés directement.

Les viandes et les poissons doivent être décongelés lentement dans le réfrigérateur pendant plusieurs heures. Si vous disposez d'un four à micro-ondes, vous pourrez accélérer la décongélation dans une grande mesure.

PRODUCTION DES GLAÇONS

1

Remplir d'eau aux trois quarts les moules qui se trouvent à l'intérieur du congélateur.

2

Introduire les moules dans le congélateur, préférablement dans la partie supérieure.

Une fois l'eau congelée, on peut extraire les glaçons de leur moule en tordant légèrement ce dernier.

Avec le temps, il se forme sur les paroïs du congélateur une couche de givre ou de glace. Ceci entraînera une consommation plus grande d'énergie dans votre réfrigérateur.

Afin de l'éviter, il y a lieu d'éliminer cette couche de glace au moins deux fois par an.

1	En tournant le bouton du thermostat dans le sens inverse des aiguilles d'une montre, le voyant s'éteindra et le réfrigérateur se déconnectera.
2	Retirer les aliments congelés, les envelopper dans du papier de journal et les introduire dans le réfrigérateur, vu qu'une élévation excessive de la température des aliments pourrait en réduire la durée.
3	Laissez la porte ouverte et dépliez la languette élastique encastrée à la base du congélateur.Placez sous n'importe lequel des bacs, sauf le bac inférieur, pour ramasser l'eau. Une fois l'opération terminée, remettre la languette dans sa position initiale.
4	On peut aider à éliminer la glace à l'aide de une palette ou en introduisant un récipient d'eau chaude. Ne pas utiliser des objets tranchants ni des appareils de chauffe électriques.
5	Sécher l'interieur avec soin.
6	Tournez le bouton du thermostat dans le sens des aiguilles d'une montre, le voyant s'allumera et le réfrigérateur se connectera.
7	Deux heures plus tard, on peut introduire à nouveau les aliments congelés dans le congélateur.

NETTOYAGE ET ENTRETIEN

NETTOYAGE

CONSEILS

Pour nettoyer l'intérieur, le réfrigérateur doit être débranché.

Eviter de répandre de l'eau sur le faîte ou de le nettoyer avec des hinges excessivement mouillé. Cela pourrait endommager le réfrigérateur.

Ne pas utiliser de produits abrasifs, dissolvants, de nettoyage des métaux ou des détergents non dilués.

Il convient de nettoyer une fois par an avec un aspirateur le grillage arrière du réfrigérateur.

La saleté a un effet préjudicial sur le fonctionnement et augmente la consommation en énergie électrique.

• Débrancher le réfrigérateur.
- Retirer les aliments, nettoyer et sécher l'intérieur.
- Laisser la porte ouverte afin d'éviter qu'il ne se forme de mauvaises odeurs.
- Agir de la même façon en cas de coupure prolongée de courant ou de panne du réfrigérateur.

1- Déconnecter le réfrigérateur.

2- Enlever l'ampoule grillée et la remplacer par une autre du même type.

220 v 15 w max.

CHANGEMENT DU SENS D'OUVERTURE DES PORTES

1 Extraire la carcasse du panneau de commandes en introduisant la pointe d'un tournevis dans les rainures d'ancrage et louver jusqu'à la libération des pattes.

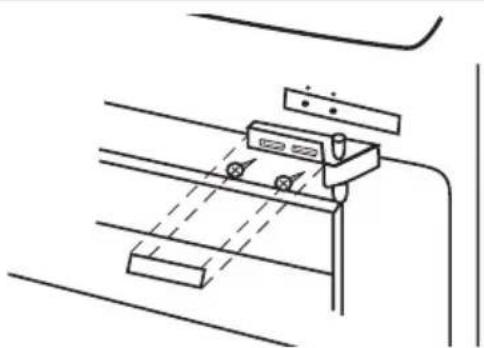

2 Déposser la charnière supérieure en enlevant d'abord la vis de fixation tout en immobilisant la porte supérieure avec les deux mains et puis retirer celle-ci du réfrigerateur.

3 Déposser la charnière intermédiaire en retirant la plaque protectrice qui recouvre les vis et enlever celles-ci tout en immobilisant la porte inférieure avec les deux mains et puis retirer celle-ci du réfrigérateur.

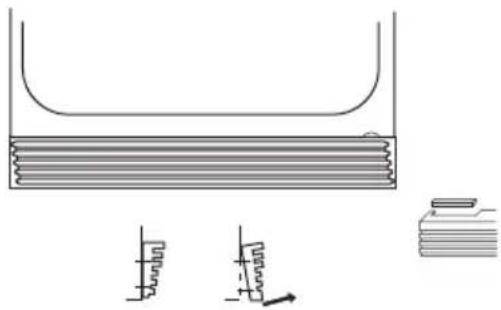

4 Déposer le socle inférieur comme il est indiqué sur la figure. Pour suivre, déchirer la partie gauche marquée du socle pour loger la charnière inférieure suivant la figure.

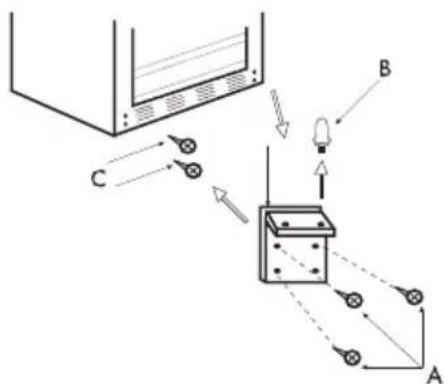

5 Déposer la charnière inférieure en enlevant les 3 vis de fixation (A). Déposer le gond (B) de la position droite et le monter dans la position de gauche de la charnière. Introduire la charnière inférieure dans le côté gauche après avoir enlevé les deux vis (C).

6	Replacer le socle inférieur en sa position. Placer la porte inférieure en y engageant le gond de la charnière inférieure.
7	Enlever le bouchon du tube axial gauche de la porte inférieure et l'introduire dans le tube axial droit (les modèles habillables ne sont pas pourvus de ce bouchon).

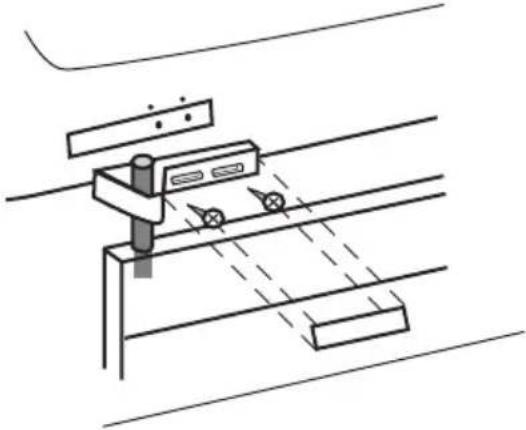

8	Introduire la gond de charnière intermédiaire dans le tube axial gauche de la porte inférieure et visser la charnière au réfrigérateur après avoir enlevé le protecteur des orifices. Placer la partie supérieure en y engageant le gond de la charnière intermédiaire. Remonter ensuite la plaquette de protection cachant les vis de fixation.
9	Introduire la charnière dans son logement de la partie gauche du panneau de commandes et, simultanément, dans le tube axial de la porte supérieure. Fixer la charnière avec la vis latérale.
10	Introduire la carcasse du panneau de commandes en réalisant une pression sur le support jusqu'à l'accrochage des pattes de fixation.
11	Si votre réfrigérateur admet le lambrissage à panneaux, il faudra changer de côté les poignées des portes.

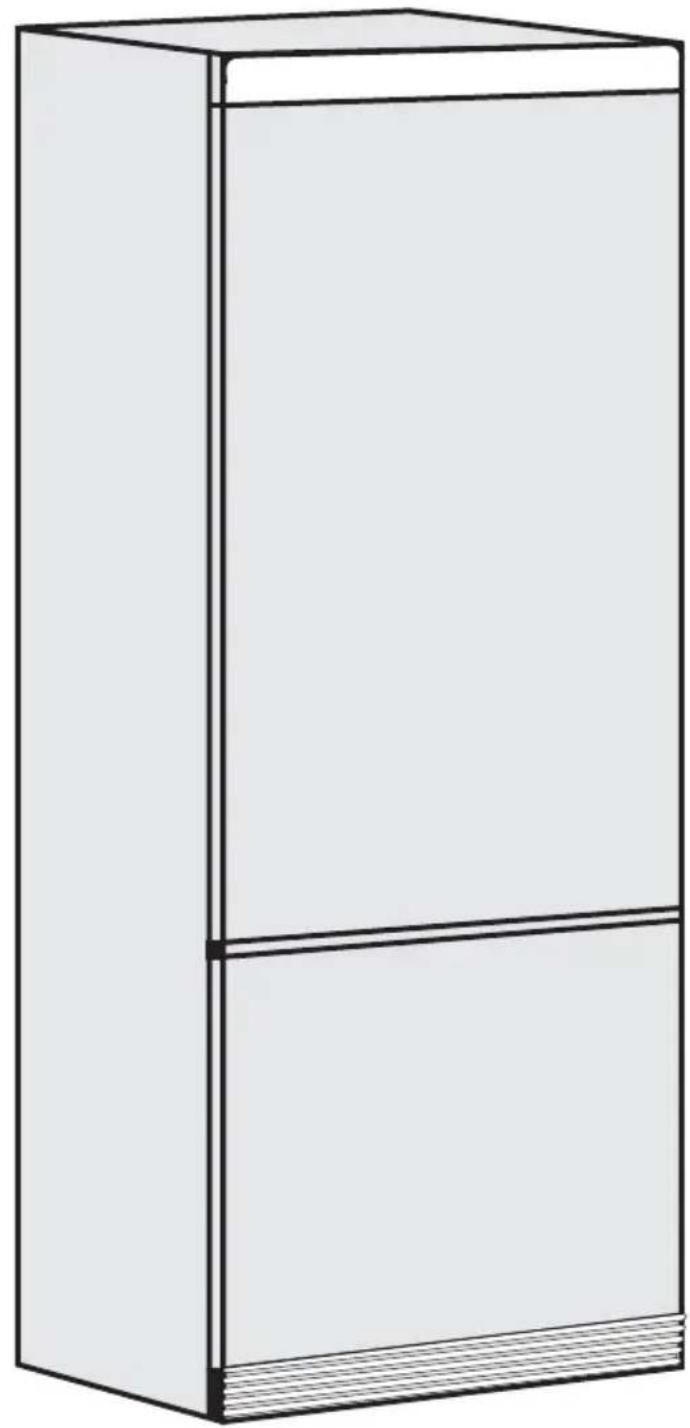

Si votre réfrigérateur est un modèle susceptible de lambrissage à panneaux et vous souhaitez que l'aspect extérieur de votre réfrigérateur soit semblable au reste du mobilier de votre cuisine, vous pouvez revêtir les portes au moyen de panneaux en suivant les instructions suivantes.

1

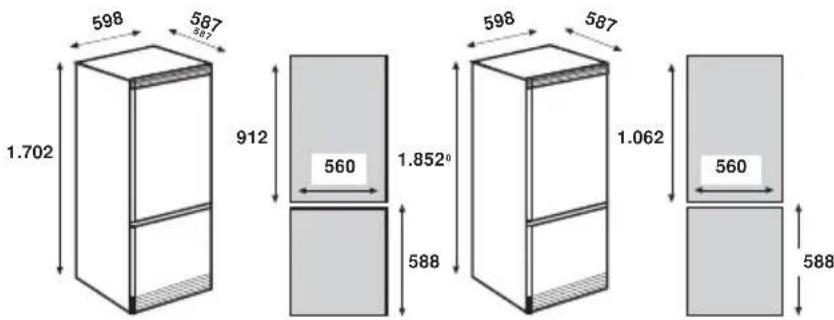

Dimensions du meuble du réfrigérateur et des panneaux de portes.

(Epaisseur des parois inférieure à 4 mm)

2

Déposer la poignée et/ou le cadre du côté gauche de la porte en enlevant les vis correspondantes.

Desserrer le reste des vis du pourtour de la porte et enlever les cadres comme il est indiqué sur la figure et introduire le panneau en le glissant.

Serrer le rebord du cadre contre le panneau et serrer les vis du cadre dans cette position. Mettre en place le cadre et/ou la poignée avec leurs vis.

PROBLEME	CAUSE POSSIBLE SOLUTION
Le réfrigérateur ne fonctione pas.	La fiche n'est pas connectée à la prise de courant.	Connector la fiche.
	Le courant électrique n'arrive pas à la fiche car le fusible est fondu ou le limiteur automatique de puissance a sauté.	Changer le fusible ou reconnecter le limiteur automatique de puissance.
Le réfrigérateur refroidit peu.	La commande de thermostat se trouve en une position basse.	Tourner la commande du thermostat sur une position plus froide.
	On a laissé la porte mal fermée ou on l'a ouverte avec une fréquence excessive.	Veiller à ce que la porte ne reste pas longtemps ouverte.
	On a abstrué le grillage d'aérage ou l'ouverture de la partie arrière du faite du réfrigérateur.	Conserver ces zones libres comme il est indiqué au chapitre "Installation" de ce manuel.
	Le réfrigérateur est directement exposé aux rayons du soleil ou à une source de chaleur.	Changer l'emplacement du réfrigérateur ou le protéger contre ces sources de chaleur.
Il y a des gouttes d'eau sur la paroi du fond du réfrigérateur.	Cycle automatique de dégel.	Ne pas s'alarmer: c'est tout à fait normal (voir le chapitre "Utilisation du réfrigérateur" de ce manuel).
Il apparait de l'eau sur en bas du réfrigérateur.	On a placé un aliment ou un récipient contre la paroi du fond du réfrigérateur.	Ne pas placer d'aliments ou de récipients en contact avec la paroi du fond; ceci evitera l'écoulement de l'eau de dégel.
	Le système d'écoulement des eaux du réfrigérateur est bouché.	Déboucher le système d'écoulement, comme il est indiqué au chapitre "Utilisation du réfrigérateur" de ce manuel.
Trop de glace sur les parois et étagères du réfrigérateur.	La porte du congélateur ferme mal à cause d'un obstacle.	Veiller à la bonne fermeture des portes et les maintenir libres d'objects ou de saleté.
La lampe du réfrigérateur ne s'allume pas.	La fiche n'est pas connectée à la prise de courant.	Connector la fiche.
	Le courant électrique n'arrive pas à la prise parce que le fusible est fondu ou parce que le limiteur automatique de puissance a sauté.	Changer le fusible ou reconnecter le limiteur automatique de puissance.
	La lampe n'est pas vissée à fond.	La visser correctement.
	La lampe est grillée.	Changer l'ampoule comme il est indiqué dans ce manuel.
Fonctionnement bruyant.	Le réfrigérateur n'a pas été nivelé correctement.	Nivelier comme il est indiqué au chapitre "Installation" de ce manuel.
Bruit de barbotage	Cycle de fonctionnement.	Ne pas s'alarmer: ceci est tout à fait normal.
Les aliments se dessèchent.	Les aliments ne sont pas enveloppés ou recouverts.	Les envelopper ou l'introduire dans un récipient hermétique.
Il y a des odeurs à l'intérieur.	Un des aliments n'est pas enveloppé ou recouvert.	L'envelopper ou l'introduire dans un récipient hermétique.
	L'interieur de l'appareil a besoin d'être nettoyé.	Nettoyer comme il est indiqué dans ce manuel.

SERVICE D'ASSISTANCE TECHNIQUE

Si vous avez déjà réalisé les vérifications indiquées et votre problème persiste, NE REALISEZ AUCUNE AUTRE REPARATION VOUS-MEME. Mettez-vous en rapparot avec le Service d'Assistance Technique le plus proche.

SPECIFICATIONS
