Producttype	Koelkast met vriezer
Merk	Fagor
Model	FC 37LA
Klimaatklasse	N, ST, T (16°C tot 43°C)
Koelmiddel	R600a of R134a
Voeding	220-240 V ~ 50 Hz
Bedieningstype	Draaiknopthermostaat
Binnenverlichting	Gloeilamp 15 W max, 220 V
Vriezer	4 sterren
Ontdooiing koelkast	Automatisch
Ontdooiing vriezer	Handmatig
Snelvriesfunctie	Ja (SUPER-knop)
Multifresh-systeem	Optioneel (afhankelijk van model)
Wijzigen deur openingsrichting	Mogelijk
Nivelleerpoten	Ja
Reiniging	Inwendig: zeepsop; uitwendig: jaarlijks achterrooster stofzuigen
Veiligheid	Geen brandbare producten gebruiken; koelcircuit niet beschadigen
Klantenservice	Technische ondersteuning, originele reserveonderdelen

Veelgestelde vragen - FC 37LA FAGOR

Hoe stel ik de temperatuur van de koelkast in?

Draai de thermostaatknop met de klok mee voor kouder (MAX) of tegen de klok in voor minder koud (MIN). Een tussenstand wordt in eerste instantie aanbevolen.

Hoe gebruik ik de snelvriesfunctie?

Druk op de SUPER-knop (snelvriezen). Het bijbehorende lampje gaat branden. 24 uur later opnieuw indrukken om uit te schakelen. Activeer voor een grote hoeveelheid de functie 24 uur voordat u het voedsel plaatst.

Hoe ontdooi ik de vriezer?

Haal de stekker eruit, verwijder het voedsel en laat de deur open. Gebruik het elastiek lipje aan de onderkant om het dooiwater af te voeren. Gebruik geen scherpe voorwerpen of verwarmingstoestellen. Droog de binnenkant voordat u de stekker er weer in steekt.

Wat moet ik doen als de koelkast niet voldoende koelt?

Controleer of de thermostaat op een koudere stand staat, of de deur goed sluit, of de ventilatieroosters niet geblokkeerd zijn en of het apparaat niet wordt blootgesteld aan een warmtebron of zonlicht.

Hoe wijzig ik de openingsrichting van de deuren?

Volg de stappen in de handleiding: verwijder de scharnieren, keer de onderste scharnierpen om en monteer de deuren aan de andere kant. Zorg ervoor dat u de voet en de dopjes goed terugplaatst. Gedetailleerde instructies worden meegeleverd.

Hoe reinig ik de binnenkant van de koelkast?

Haal de stekker eruit. Gebruik een zachte doek met zeepsop. Vermijd schurende producten, oplosmiddelen of onverdunde schoonmaakmiddelen. Reinig het achterrooster eenmaal per jaar met een stofzuiger.

Waarom staat er water onderin de koelkast?

Dit kan worden veroorzaakt door een voedsel of bakje dat de achterwand raakt, of een verstopt afvoersysteem. Reinig het wateropvang kanaal en zorg ervoor dat het voedsel niet voorbij de aanslag van de roosters komt.

Wat moet ik doen bij overmatige ijsvorming op de wanden van de koelkast?

Controleer of de vriezerdeur goed sluit en er geen obstakel is. Als het probleem aanhoudt, kan handmatig ontdooien nodig zijn.

Welk type lamp moet ik gebruiken voor de binnenverlichting?

Gebruik een gloeilamp van max 15 W (220 V) van hetzelfde type als de originele. Haal de stekker eruit voordat u de lamp vervangt.

Wat moet ik doen bij een langdurige stroomuitval?

Houd de deur gesloten om de kou zo lang mogelijk vast te houden. Controleer na terugkeer van de stroom de staat van het voedsel. Bij langdurige uitval, haal het voedsel eruit en laat de deur open om geurtjes te voorkomen.

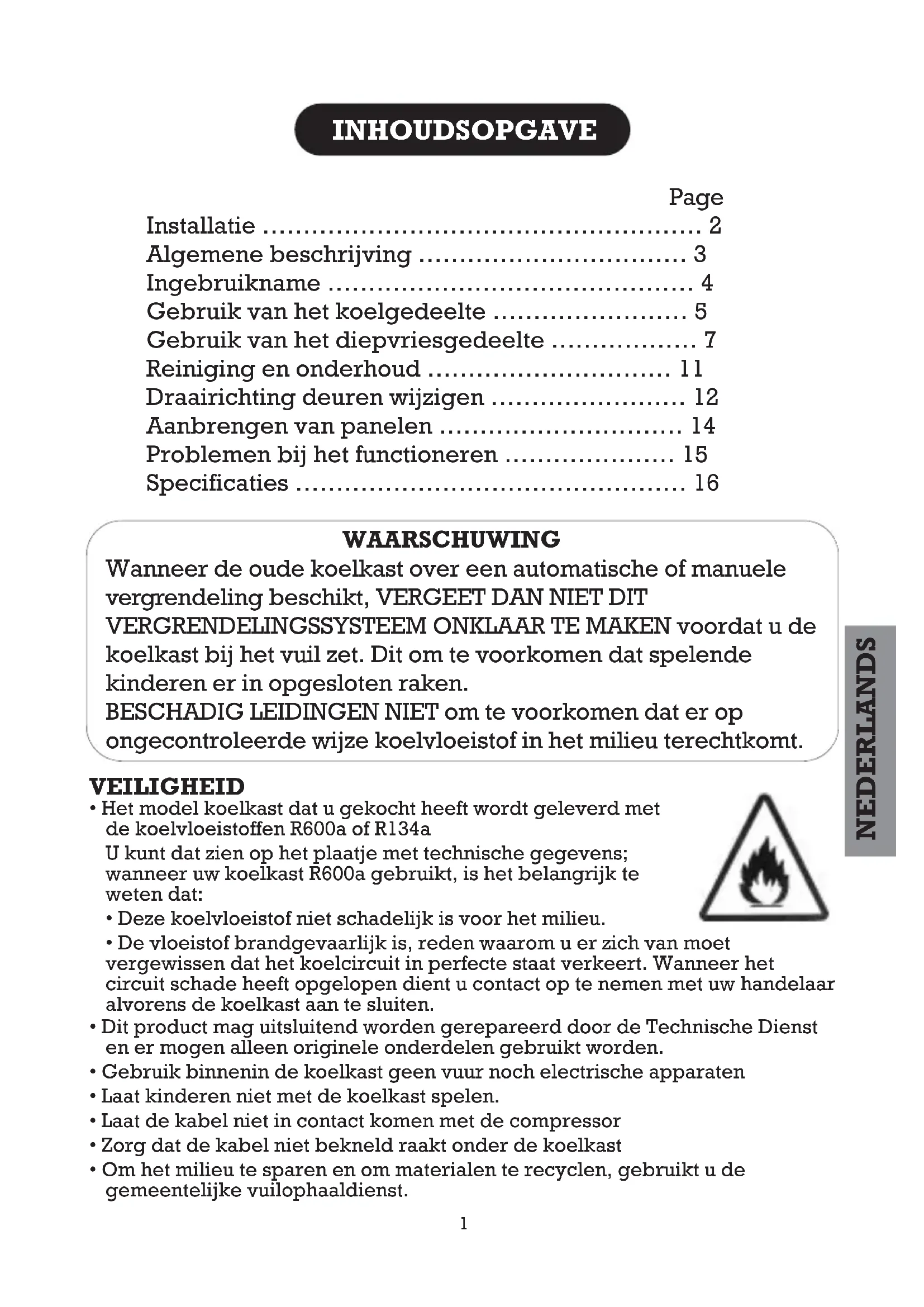

GEBRUIKSAANWIJZING FC 37LA FAGOR

Algemene beschrijving 3

Ingebruikname 4

Gebruik van het koelgedeelte 5

Gebruik van het diepvriesgedeelte 7

Reiniging en onderhoud 11

Draairichting deuren wijzigen 12

Aanbrengen van panelen 14

Problemen bij het functioneren 15

Specificaties 16

WAARSCHUWING

Wanneer de oude koelkast over een automatische of manuele vergrendeling beschikt, VERGEET DAN NIET DIT VERGRENDELINGSSYSTEEM ONKLAAR TE MAKEN voordat u de koelkast bij het vuil zet. Dit om te voorkomen dat spelende kinderen er in opgesloten raken.

BESCHADIG LEIDINGEN NIET om te voorkomen dat er op ongecontroleerde wijze koelvloeistof in het milieu terechtkomt.

VEILIGHEID

- Het model koelkast dat u gekocht heeft wordt geleverd met de koelyloeistoffen R600a of R134a

U kunt dat zien op het plaatje met technische gegevens; wanneer uw koelkast R600a gebruikt, is het belangrijk te weten dat:

- Deze koelvloeistof niet schadelijk is voor het milieu.

- De vloeistof brandgevaarlijk is, reden waarom u er zich van moet vergewissen dat het koelcircuit in perfecte staat verkeert. Wanneer het circuit schade heeft opgelopen dient u contact op te nemen met uw handelaar alvorens de koelkast aan te sluiten.

- Dit product mag uitsluitend worden gerepareerd door de Technische Dienst en er mogen alleen originele onderdelen gebruikt worden.

- Gebruik binnenin de koelkast geen vuur noch electrische apparaten

- Laat kinderen niet met de koelkast spelen.

- Laat de kabel niet in contact komen met de compressor

- Zorg dat de kabel niet bekneld raakt onder de koelkast

- Om het milieu te sparen en om materialen te recyclen, gebruikt u de gemeentelijke vuilophaaldienst.

INSTALLATIE

AANBEVELINGEN

Aan de achterkant van de koelkast dient de lucht vrij te kunnen circuleren.

Het rooster aan de voorkant niet afdekken en niets boven op de koelkast plaatsen. Wanneer u bovenop de koelkast een kast wilt plaatsen dient u een ruimte vrij te laten voor luchtcirculatie.

Klimaattype van de koelkast staat aangegeven op het plaatje met technische gegevens. Het type geeft de omgevingstemperaturen aan waarvoor het koelgedeelte ontworpen is en

waarbij het correct functioneren van het apparaat gegarandeerd wordt. Wanneer er twee types aangegeven worden wil dat zeggen dat een correct functioneren gegarandeerd wordt bij beide klimaattypes.

Type Omgevingstemperatuur

N 16° tot 32°

ST 18° tot 38°

T 18° tot 43°

Indien mogelijk, niet in de buurt van warmtebronnen plaatsen.

Wanneer u de koelkast neer moet leggen om die uit te pakken of om de draairichting van de deuren te veranderen DIENT U DIE OP ZIJN ACHTERKANT NEER TE LEGGEN.

LET OP: de scharnieren van de deuren bevinden zich aan de rechterkant. Wanneer dit voor u ongemakkelijk is kunt u de zijde van de scharnieren veranderen. In het hoofdstuk DRAAIRICHTING VAN DE DEUREN WIJZIGEN staan de instructies.

Met de verstelbare pootjes kan men ervoor zorgen dat de koelkast stevig (zonder wankelen) en waterpas (niet uit het lood) staat. BELANGRIJK

Deze koelkast werkt op 220/240 volt. Wanneer u thuis een andere spanning heeft dient u een transformator te gebruiken met een vermogen van minstens 500 W. Gebruik een GEAARDE stekker. LET OP: De fabrikant wijst elke verantwoordelijkheid van de hand indien men deze aanwijzingen niet opvolgt.

1.- Dient U de binnenzijde van de koelkast schoon te maken.

2.- Dient u, voor een correct functioneren, twee uur te wachten.

3.- En dan pas aansluiten.

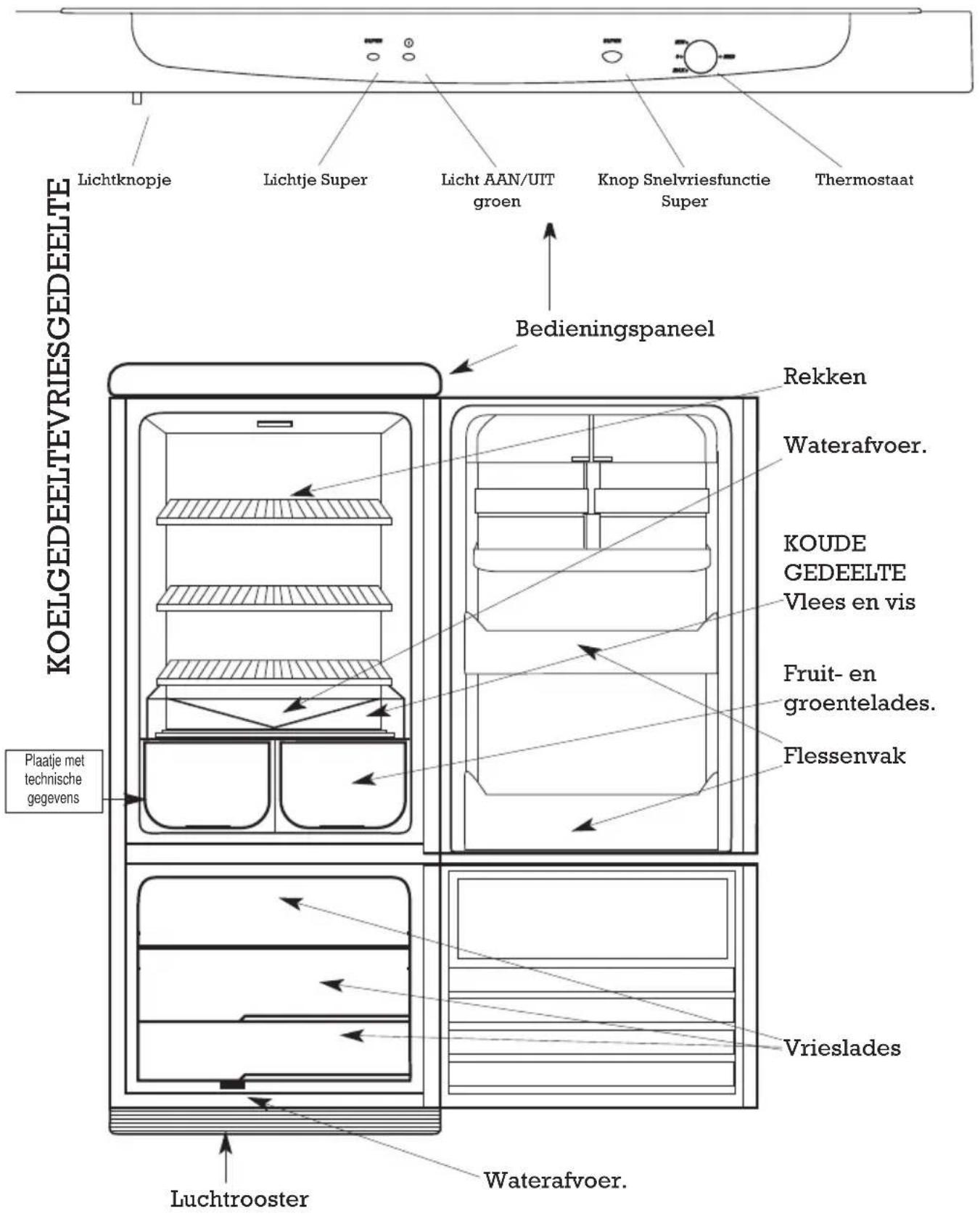

ALGEMENE BESCHRIJVING

INGEBRUIKNAME VAN DE KOELKAST

1

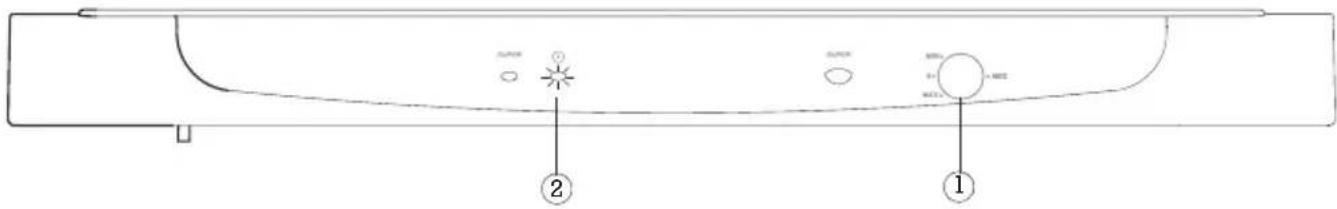

Draai de thermostaat ① in de richting van de wijzers van de klok, het lichtje ② zal aangaan en de koelkast gaat funcioneren.

2

U kunt door de thermostaat te draaien kiezen voor de koudste stand (MAX) of de minst koude (MIN). In het begin wordt de middelste stand aangeraden.

GEBRUIK VAN HET KOELGEDEELTE

LEVENSMIDDELEN

ATTENTIE

• D.m.v. de thermostaat kunt u de temperatuur van het koelgedeelte veranderen.

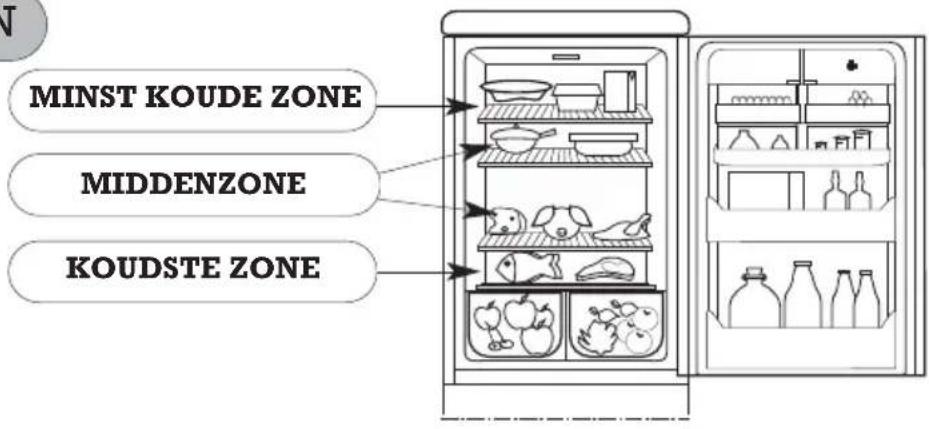

- Men dient er rekening mee te houden dat de temperatuur niet overal in de koelkast gelijk is, als gevolg waarvan er zones ontstaan die voor elk soort levensmiddel geschikt zijn (zie afbeelding).
- De temperatuur in de koelkast kan beïnvloed worden door de omgevingstemperatuur, de plaats van de koelkast en de frequentie waarmee de deur geopend wordt. Wanneer de omgevingstemperatuur erg hoog is, wordt het hoogste rendement behaald met de thermostaat in de middelste stand.
- Geen warme levensmiddelen of onafgesloten vloeistoffen in de koelkast plaatsen.
- NOOIT vluchtige, ontvlambare of explosieve vloeistoffen, zoals oplosmiddelen, alcoholhoudende stoffen, aceton of benzine in de koelkast plaatsen. Er bestaat explosiegevaar.
- Het is raadzaam vlees- en visproducten te verpakken om geurtjes te voorkomen.

MULTIFRESH-SYSTEEM

Wanneer uw koelkast over een Mutifresh-gedeelte beschikt:

- Dit gedeelte is de ideale bewaarplaats voor verse levensmiddelen zoals vlees en vis en eveneens voor groenten. U kunt uw levensmiddelen langer bewaren zonder ze in te hoeven vriezen.

• Dit vak heeft de laagste temperaturen van de koelkast en heeft het minste last van veelvuldig openen van de koelkast.
• Om vlees en vis te bewaren, wordt aangeraden een tussentemperatuur in de koelkast te kiezen.

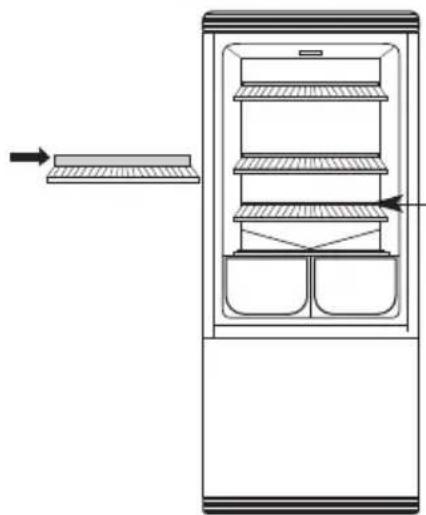

• Om meer ruimte in de koelkast te creëren, haalt u het bovenste blad en de klep eraf. U kunt uw producten zo met meer ruimte plaatsen, maar het vak verliest zijn bovenvermelde eigenschappen.

GEBRUIK VAN HET KOELGEDEELTE

ONTDOOEN

De koelkast beschikt over een automatisch ontdooi-systeem, zodat de gebruiker zich daarom niet hoeft te bekommeren.

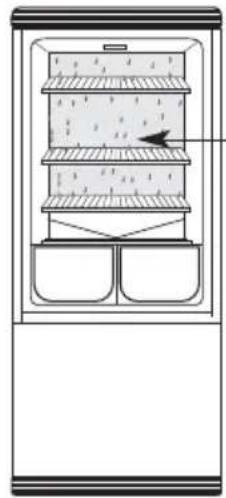

De achterwand van de koelkast is gewoonlijk vol waterdruppels en ijs. Dit is heel NORMAAL en maakt deel uit van het automatische ontdooi-systeem.

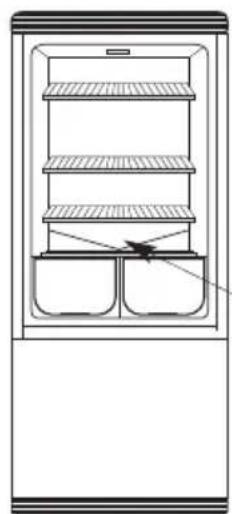

Wanneer het afvoerkanaal verstopt is door vuil of omdat een voorwerp een goede afvoer belemmert, maak die dan schoon. Daarmee voorkomt u dat er water in de koelkast terecht komt.

Zorg ervoor dat de levensmiddelen de achterwand niet raken.

Daartoe beschikken de rekken over een merkteken waar men niet overheen dient te gaan.

GEBRUIK VAN HET VRIESGEDEELTE

INVRIEZEN VAN VERSE LEVENSMIDDELEN

1 Doe de in te vriezen levensmiddelen in het vriesgedeelte.

2 Druk op de snelvriesknop ③ SUPER. Het lichtje ④ zal gaan branden.

3 24 uur later drukt u nog-maals op de knop ③ om de functie uit te schakelen. Het lichtje ④ zal uitgaan.Uw levensmiddelen zullen perfect ingevroren zijn.

ATTENTIE

• Het vriesgedeelte van deze koelkast heeft een * 4 sterren kwalificatie en kan in 24 uur het aantal kilo's invriezen dat aangegeven staat op het plaatje met technische gegevens.
• Wanneer u een grote hoeveelheid levensmiddelen in één keer wilt invriezen, dan verkrijgt u een beter resultaat wanneer u 24 uur van te voren de snelvriesknop indrukt. Op die manier daarmee behoudt de koelkast de juiste temperaturen en wordt voorkomen dat de temperatuur extreem laag wordt.

ADVIEZEN

• Pak de in te vriezen producten in in aluminiumfolie of doe ze in luchtdichte dozen.
• Verdeel de levensmiddelen in hoeveelheden die in één keer genuttigd kunnen worden.
  • Vries een ontdooid product nooit nogmaals in
• Plak een etiket op de verpakking met daarop inhoud en invriesdatum.
• Zorg ervoor dat in te vriezen levensmiddelen niet in contact komen met reeds ingevroren producten.
• Doe geen koolzuurhoudende vloeistoffen in de vriezer.
• IJs dient niet te koud geconsumeerd te worden.

GEBRUIK VAN HET VRIESGEDEELTE

BEWAREN VAN INGEVROREN LEVENSMIDDELEN

ADVIEZEN

• Wanneer u diepvriesproducten inkoopt, zorg er dan voor dat er zo weinig mogelijk tijd verstrijkt tussen aankoop en plaatsing in uw diepvriezer.
• Let op de bewaartijd die aangegeven staat op de verpakking van de diepvriesproducten; vergeet niet dat deze diepvriezer een 4 sterren-kwalificatie heeft: ★★★★
• Voor zelfingevroren levensmiddelen raadpleegt u onderstaande tabel met bewaartijden.

VIS,SCHAAL-EN SCHELPDIEREN
Kreeft en Schaaldieren 3
Gamba's, Grote Garnalen 3
Heek 2
Vette Vissoorten 3/4
Forel 2/3
Zalm 2/3
Tong 3
Tarbot 2/3
VLEES
Rundvlees van volwassen dier 10/12
Lam 6/8
Kalfs 9
Varken 6
Filet/Kotelet 4
Lever/Nieren 10
Hersens/Tong 2
Gehakt/Worstjes 2
Konijn 5/7
GEVOGELTE EN WILD
Hane-, kippevlees	10
Kalkoen (Stukken)	7
Eend, Gans	5
Haas 6
Patrijs, Kwartel	8
Fazant 7/8
Groot Wild	10
KANT- EN-KLAAR-MAALTIJDEN
Tomatensaus	3
Vleesbouillon	3
Braadvlees: Os, Kalf, Kip, Varken	2/3
Gemengde Groenten	3
Kookvlees, Stoofvlees	3
Hamburgers	2
Gevulde Paprika	2
Spinazie	2
Sperziebonen, gesauteerd	2
Taarten, Pasteien	5/6
Fruitsalade	3
Sandwiches	6

TYPE LEVENSMIDDEL Maanden

GROENTEN
Snijbiet	12
Artisjokken	12
Wortelen	12
Bloemkool	6/8
Spruitjes	6
Asperges	12
Kool	6/8
Bonen	12
Paddestoelen	6
Peterselie	12
Paprika	12
Spinazie	12
Tuinbonen	12
FRUIT
Abrikozen	8
Kersen, pruimen, frambozen,aalbessen, bramen	10
Perziken	10/12
Aardbeien	12
Compotes (appel, peer)	10
Druiven	10/12
Vruchtensappen 10
Ananas	10/12
BROOD EN BANKET
Cake en taart	6
Gebak van bladerdeeg	1
Banketdeeg	3
Brood en zoete broodjes	2
EIEREN, MELK EN MELKPRODUCTEN
Eieren (zonder schaal)	6
Gehomogeniseerde melk (in karton)	3
Boter 6
Kaas (kleine porties)	6/8
Verse room	3

GEBRUIK VAN HET VRIESGEDEELTE

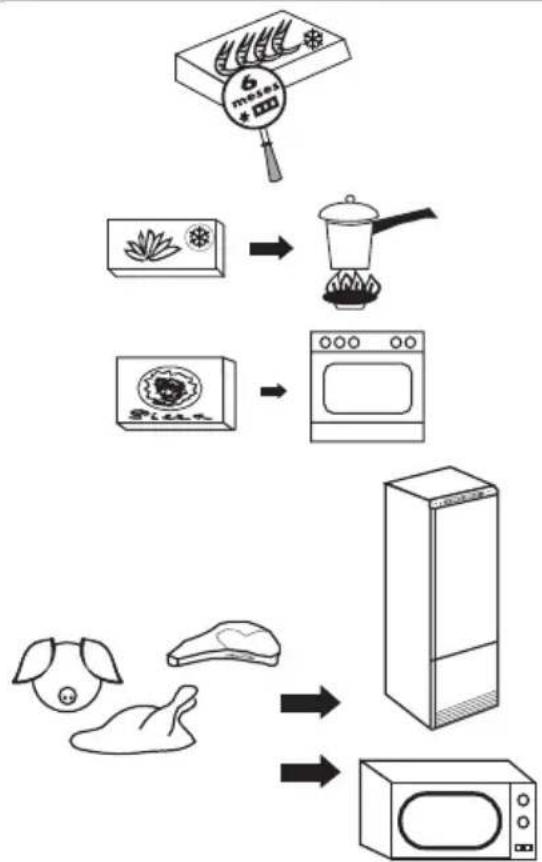

ONTDOOIEN VAN LEVENSMIDDELEN

Niet alle producten dienen op de zelfde wijze te worden ontdooid.

Wanneer u het diepvriesproduct in de winkel heeft gekocht, volg dan de instructies op de verpakking.

Groentes dienen direct gekookt te worden.

In het algemeen dienen kant-en- klaar producten en voorgekookte producten direct bereid te worden.

Vlees en vis dienen gedurende enkele uren langzaam ontdooid te worden in de koelkast. Wanneer u over een magnetron beschikt, kunt u het ontdooi-proces aan-zienlijk bespoedigen.

HET MAKEN VAN IJSBLOKJES

1

Maak de ijsblokjesvormen die u aantreft in de diepvriezer 3/4 vol.

2

Zet de ijsbakjes in de vriezer Bij voorkeur onderin.

Wanneer het water bevroren is, kunt u de ijsblokjes uit de ijsblokjesvorm halen door die licht te buigen.

Na verloop van tijd zal er zich op de wanden van de vriezer een laag ijs vormen.

Deze laag zal een hoger energieverbruik van uw koelkast veroorzaken.

Om dat te voorkomen dient u die ijslaag minstens twee maal per jaar te verwijderen.

1

1 Draai de thermostaatknop tegen de richting van de wijzers van de klok en het lichtje zal uitgaan. De koelkast is uitgeschakeld.

2

Verwijder de diepvriesproducten uit de diepvriezer en wikkel ze in isolerend papier (krant of iets dergelijks), doe ze in het koelgedeelte. Als de temperatuur van deze producten te veel stijgt kan hun houdbaarheid achteruit gaan.

3

Laat de deur open en klap het elastische lipje uit in de bodem van de vriezer. Plaats onder alle lades (behalve de onderste) bakken om het water op te vangen. Doe na afloop de elastische lip weer terug op zijn plaats.

4

U kunt het ijs sneller verwijderen met een spatel (niet van metaal) of door een pan met warm water in de vriezer te plaatsen. Gebruik geen scherpe voorwerpen of elektrische verwarmingsapparaten.

5

Maak binnenzijde goed droog.

6

Draai de thermostaatknop in de richting van de wijzers van de klok; het lichtje zal weer aangaan en de koelkast is weer aangesloten.

7

Na 2 uur kunt u weer diepgevroren producten in de vriezer plaatsen.

Om de binnenkant van de koelkast schoon te maken, dient de stekker uit het stopcontact gehaald te worden.

Gebruik geen schuur- of oplosmiddelen, metalen schoonmaakvoorwerpen of niet verdunde schoonmaakmiddelen.

Mors geen water op de bovenkant van de koelkast en maak die evenmin droog met te natte doekjes. Het zou nadelig kunnen zijn voor de koelkast.

Het is raadzaam om één keer per jaar het rooster aan de achterkant van de koelkast met een stofzuiger schoon te maken. Vuil is nadelig voor een goed functioneren en verhoogt het stroomverbruik.

• Haal de stekker uit het stopcontact.
• Haal levensmiddelen uit de koelkast en maak die schoon en droog.
• Laat de deur open om de vorming van geurtjes te voorkomen
• Volg dezelfde procedure bij langdurige stroomuitval of wanneer de koelkast defect is.

LAMPJE VERWISSELEN

1- Haal de stekker uit het stopcontact.

2- Haal het kapotte lampje eruit en doe er een andere van hetzelfde type in.

DRAAIRICHTING VAN DE DEUREN WIJZIGEN

1	Verwijder de afdekplaat van het bedieningspaneel door de punt van een schroevendraaier in de voeg te zetten tot de bevestigingslipjes de afdekplaat vrij geven.
2	Verwijder de bovenste scharnier door het schroefje los te maken. Houd de bovenkant van de deur met twee handen vast en til die eruit.

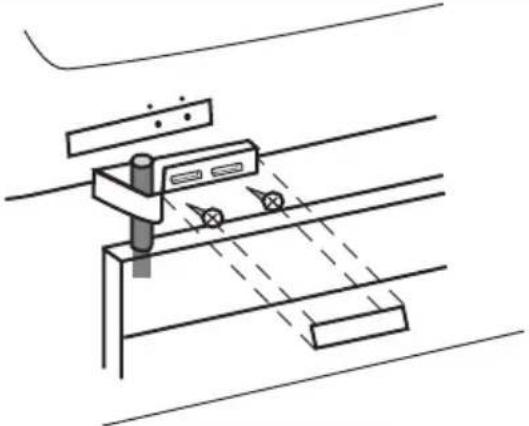

3	Haal de middelste scharnier eruit door eerst het dekplaatje dat de schroeven bedekt eraf te halen en draai ze los. Houd de onderste deur met twee handen vast en til die uit de koelkast.

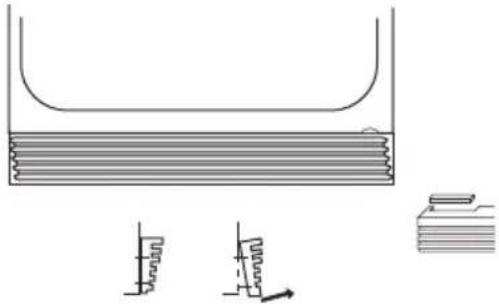

4	Verwijder de plint, zoals de afbeelding aangeeft. Vervolgens maakt u de aangegeven plek op de plint aan de linkerzijde open voor de plaatsing van de onderste scharnier. Zie afbeelding.

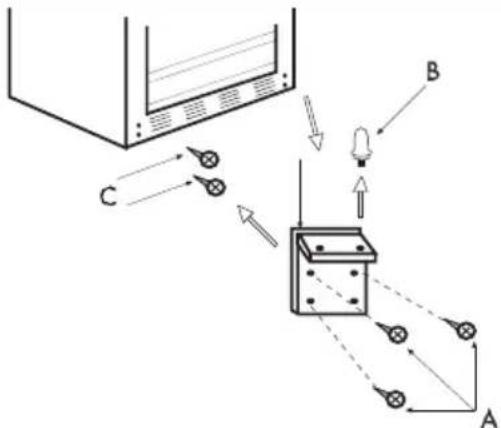

5	Haal de onderste scharnier eruit door de 3 schroefjes waarmee die vastzit los te draaien(A). Haal de as (B) uit de rechterpositie en doe die links op de scharnier. Plaats de onderste scharnier aan de linkerzijde. Draai eerst de 2 schroefjes los (C).

DRAAIRICHTING VAN DE DEUREN WIJZIGEN

6	Plaats de plint opnieuw. Plaats de onderste deur door die op de as van de onderste scharnier te plaatsen.
7	Haal de dichting van de linkeras uit de onderste deur en plaats die op de rechterkant (de modellen die de mogelijk hebben panelen aan te brengen hebben deze afdichting niet)

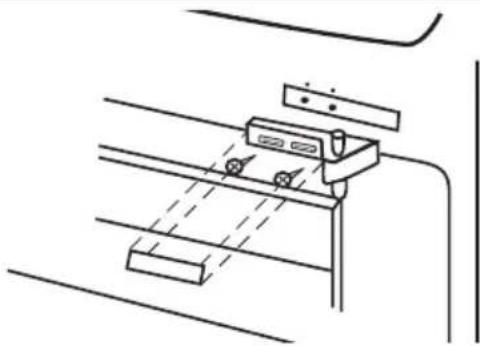

8	Plaats de middelste scharnier in de linkeras van de onderste deur en schroef de scharnier vast aan de koelkast. Plaats de bovenste deur door die in de as van de middelste scharnier te plaatsen. Breng vervolgens het dekplaatje aan dat de schroeven afdekt.
9	Plaats de scharnier aan de linkerzijde van het bedieningspaneel en tegelijkertijd op de as van de bovenste deur. Maak de scharnier met het schroefje aan de zijkant vast.
10	Zet de afdekplaat van het bedieningspaneel weer op zijn plaats door er op te drukken totdat hij weer vastklikt.
11	Wanneer uw koelkast een inbouwmodel met panelen is dient u de deurknoppen te verzetten.

PANELEN AANBRENGEN

Wanneer er op uw koelkast panelen aangebracht kunnen worden en u het uiterlijk ervan wilt aanpassen aan de rest van het keukenmeubilair, kunt u de panelen aanbrengen op de wijze die in de volgende instructies beschreven wordt.

1

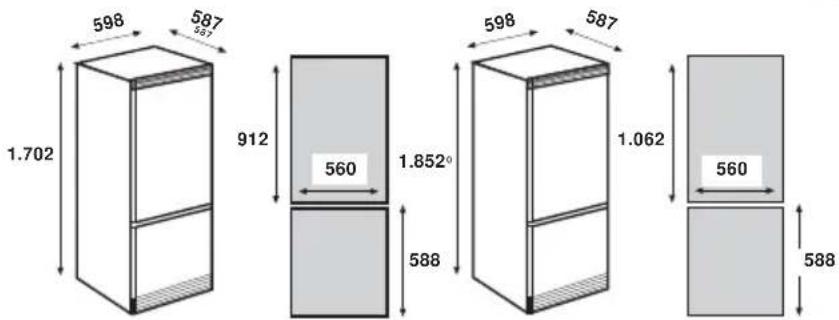

Afmetingen van koelkast en de deurpanelen (Dikte der panelen minder dan 4 mm.)

2

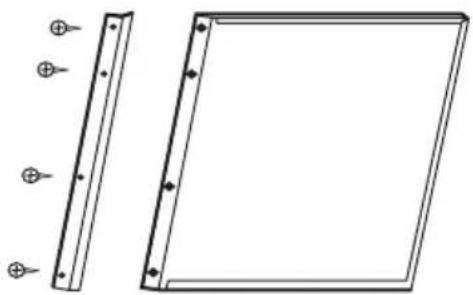

Haal de knop en/of de linker-lijst van de deur door de desbetreffende schroeven los te draaien.

Draai de overige schroeven van de lijst losser en schuif de lijst naar buiten, zoals de afbeelding aangeeft, en schuif het paneel erin.

Druk de uitstekende rand van lijst tegen het paneel aan en draai de schroefjes van de lijst in deze stand vast. Plaats de lijst en/of deurknop met desbetreffende schroeven.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
De koelkast doet het niet	De stekker zit er niet in.	Doe de stekker er in
	Er staat geen stroom op de kabel vanwege een gesmolten zekering of omdat de automatische zekering eruit gesprongen is.	Nieuwe zekering erin doen of de schakelaar van de automatische zekering omhalen.
De koelkast koelt slecht	De thermostaat staat te laag	Zet de thermostaat een stand kouder
	De deur is niet goed gesloten geweest of is vaak geopend	Zorg ervoor dat de deur niet lange tijd geopend blijft
	Het luchtcirculatierooster of de opening bovenaan de achterkant is geblokkeerd	Maak deze openingen vrij zoals aangegeven staat in het hoofdstuk "Installatie" van deze handleiding
	De koelkast staat in direct zonlicht of dichtbij een warmtebron	Zet de koelkast op een andere plaats en bescherm haar tegen warmtebronnen
Druppels tegen de achterwand van de koelkast	Behoort bij de automatische ontdooi-cyclus	Geen reden voor bezorgdheid: dit is vollkomen normaal (zie het hoofdstuk "Gebruik van het koelgedeelte" van deze handleiding
Er staat water onderin de koelkast	Er ligt een product of voorwerp tegen de achterwand van de koelkast	Door geen levensmiddelen of voorwerpen tegen de achterwand te plaatsen voorkomt u dat er dooiwater in de koelkast terecht komt
	De waterafvoer is verstopt	Ontstop de afvoer, zoals aangegeven wordt in het hoofdstuk " Gebruik van het koelgedeelte" van deze handkeiding
Veel ijs tegen de wanden en op de plateau's van de vriezer	Iets belemmert het correct sluiten van de deur van de vriezer	Zorg dat de deuren goed dicht kunnen, verwijder obstakels en vuil
Het lichtje van de koelkast gaat niet aan	De stekker zit er niet in	Steek de stekker erin
	Er staat geen stroom op de kabel vanwege een gesmolten zekering of omdat de automatische zekering eruit gesprongen is.	Nieuwe zekering erin doen of de schakelaar van de automatische zekering omhalen.
	Het lampje zit los	Lampje vastschroeven
	Het lampje is kapot	Nieuw lampje erin draaien zoals aangegeven in deze handleiding
De koelkast maakt lawaai	De koelkast staat niet goed recht	Waterpas zetten zoals aangegeven wordt in hoofdstuk "Installatie" van deze handleiding
Borrelend geluid	Hoort bij het functioneren van het apparaat	Geen reden voor bezorgdheid: dit is vollkomen normaal
De levensmiddelen drogen uit	De levensmiddelen zijn niet verpakt of afgedekt	Inpakken of in luchtdichte behouders doen
Luchtjes in de koelkast	Eén van de levensmiddelen is niet goed ingepakt op afgedekt	Inpakken of in luchtdichte behouders doen
	Binnenzijde koelkast dient te worden schoongemaakt	Schoonmaken zoals aangegeven staat in de handleiding

TECHNISCHE DIENST

Wanneer u de aanwijzingen opgevolgd heeft en het probleem blijft bestaan, VOER DAN ZELF GEEN ENKELE REPARATIE UIT, maar neem contact op met de dichtstbijzijnde Technische Dienst

GEGEVENS

• Afmetingen (mm)

CE

DEZE APPARATEN ZIN ONTWORPEN VOLGENS DE EG-RICHTLIJNEN 73/23, 93/68, 89/336, 92/75 en 96/57
