MODE D'EMPLOI CXNAJ54 AIWA

Antenne de FA Antenne de AN

Signification des symboles graphiques:

L'éclair portant une flèche, situé dans un triangle équilatéral, sert à prévenir l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur de l'appareil, assez élevée pour constituer un risque d'électrocution.

Le point d'exclamation situé dans un triangle équilateral sert à prévenir l'utilisateur de la présence d'instructions importantes concernant l'utilisation et l'entretien (ou la réparation) de l'appareil dans le manuel qui accompagne ce dernier.

Lire le mode d'emploi attentivement et complètement avant d'utiliser l'appareil. Garder le mode d'emploi pour toute référence future. Tous les avertissements et toutes les précautions données dans le mode d'emploi et sur l'appareil doivent être suivis à la lettre, ainsi que les suggestions de sécurité suivantes.

Installation

1 Eau et humidité — Ne pas utiliser cet appareil près d'eau, comme près d'une baignoire, d'une cuvette, d'une piscine ou autre. 2 Chaleur — Ne pas utiliser cet appareil près de sources de chaleur, comme sorties de chauffage, poêles ou autres appareils qui dégagent de la chaleur.

L'appareil ne doit pas être soumis à des températures inférieures à 5°C ou supérieures à 35°C

Surface d'utilisation — Poser l'appareil sur une surface plate et lisse. Ventilation — L'appareil doit être positionné avec un espace suffisant afin d'assurer une dissipation de la chaleur. Laisser un espace de 10 cm derrière et dessus l'appareil, et un espace de 5 cm de chaque côte.

• Ne pas mettre l'appareil sur un lit, un tapis ou sur une surface similaire qui pourrait obstruer les orifices de ventilation.
• Ne pas mettre l'appareil dans une bibliothèque, un coffret ou un meuble complètement fermé ou l'aération serait insuffisante.

5 Entrée d'objets et de liquide — Faire attention à ce que aucun corps étranger ou liquide ne pénètre dans l'appareil par les orifices de ventilation. 6 Chariot et support — Si l'appareil est posé ou monté sur un support ou un chariot, déplacer ce dernier avec précaution.

Les arrêts brusques, une force excessive et les surfaces inégales peuvent provoquer le renversement ou la chute de l'appareil et du chariot.

7 Condensation - De la condensation peut se former sur la lentille du capteur du lecteur de disques compacts quand:

• l'appareil est déplacé d'un endroit froid à un endroit chaud.
• Le chauffage vient juste d'être mis en marche.
• L'appareil est utilisé dans une pièce très humide.
• L'appareil est refroidi par un climatiseur.

S'il y a de la condensation à l'intérieur de cet appareil, il risque de ne pas fonctionner correctement. Le cas échéant, faire l'appareil pendant quelques heures, puis essayer de nouveau de l'utiliser.

8 Fixation à un mur ou un plafond — L'appareil ne doit pas être fixé à un mur ou un plafond, à moins que ce ne soit spécifié dans le mode d'emploi.

Énergie électrique

1 Alimentations électriques — Brancher cet appareil uniquement aux alimentations électriques spécifiées dans le mode d'emploi, et comme indiqué sur l'appareil. 2 Polarisation — Comme mesure de sécurité, certains appareils sont munis de fiches polarisées d'alimentation secteur qui ne peuvent être introduites que dans un sens dans une prise de courant. S'il est difficile ou impossible d'insérer la fiche d'alimentation secteur dans une prise, retourner la fiche et essayer de nouveau. Si l'on ne peut toujours pas insérer la fiche dans la prise, s'adresser à un electricien qualifié pour faire réparer ou changer la prise. Afin de ne pas annuler la sécurité de la fiche polarisée, ne pas insérer cette fiche en force dans une prise.

3 Cordon d'alimentation secteur

• Pour débrancher le cordon d'alimentation secteur, le tirer par sa fiche. Ne pas tirer sur le cordon proprement dit.
• Ne jamais tenir la fiche d'alimentation secteur avec les mains mouillées, cela pourrait se traduire par un court-circuit ou un choc électrique.
• Les cordons d'alimentation doivent être installés de manière à ne pas être pliés, pincés ou piétinés. Faire particulièrement attention au cordon allant de l'appareil à la prise de courant.
• Éviter de surcharger les prises d'alimentation et les rallonges au-delà de leur capacité, cela pourrait se traduire par un incendie ou un choc électrique.

4 Rallonge — Afin d'éviter tout choc électrique, ne pas utiliser une fiche polarisée d'alimentation secteur avec une rallonge ou une prise si cette fiche ne peut pas être insérée complètement de manière que ses lames ne soient pas exposées. 5 Périodes de non-utilisation — Débrancher le cordon d'alimentation secteur de la prise de courant si l'appareil ne doit pas être utilisé pendant plusieurs mois ou plus. Quand le cordon est branché, un courant de faible intensité continue de circuler dans l'appareil même si l'alimentation est coupée.

Antenne extérieure

Lignes d'alimentation de courant — Quand on branche une antenne extérieure, s'assurer qu'elle est située à l'écart de toute ligne d'alimentation de courant. Mise de l'antenne extérieure à la terre — Afin d'assurer une protection contre toute impulsion de tension et contre toute accumulation d'électricité statique, s'assurer que l'antenne est correctement mise à la terre. L'article 810 du code national d'électricité (NEC), ANSI/NFPA 70, fournit des informations au sujet de la mise à la terre du mât, de la structure de support et du conducteur arrivant à l'unité de décharge d'antenne et au sujet des dimensions des conducteurs de mise à la terre, de la connexion aux électrodes de mise à la terre et des exigences concernant ces électrodes.

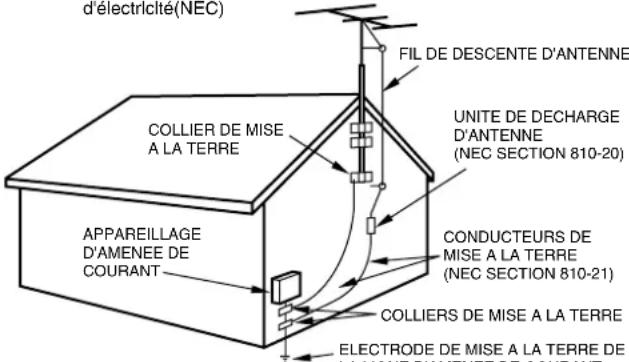

Mise à la terre d'une antenne selon le code national d'électricité (NEC)

ELECTRODE DE MISE A LA TERRE DE LA LIGNE D'AMENEE DE COURANT (NEC ARTICLE 250 PARTIE H)

NEC: CODE NATIONAL D'ELECTRICITE

Entretien

Nettoyer l'appareil uniquement comme recommandé dans le mode d'emploi.

Dommage nécessitant une réparation

S'adresser à un technicien qualifié pour faire réparer l'appareil si: - Le cordon ou la fiche d'alimentation secteur de l'appareil est endommagé - Tout corps étranger ou liquide est entre dans l'appareil - L'appareil a ete exposé à la pluie ou a de l'eau - L'appareil ne semble pas fonctionner normalement - L'appareil présente un changement notable de performances - L'appareil a subi un chic, ou son cofret a ete endommagé N'ESSAYEZ PAS DE REPARER L'APPAREIL VOUS-MEME.

TABLE des matières

PRECAUTIONS 2

CONNEXIONS 4 TELECOMMANDE 6 AVANT L'UTILISATION 6 REGlage DE L'HORLOGE 7

REGLAGES AUDIO 8 EGALISEUR GRAPHIQUE 8

Reception RADIO

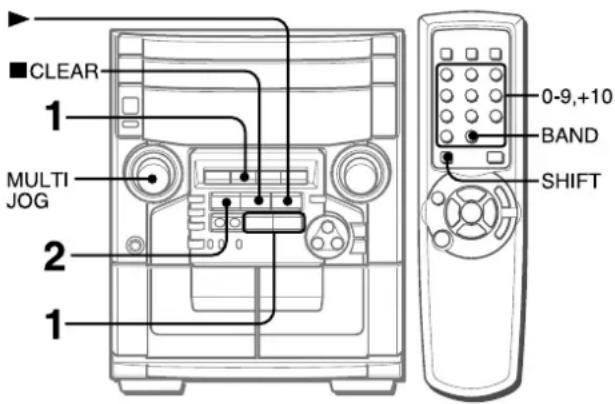

ACCORD MANUEL 9 MEMORISATION DE STATIONS 10

Lecture de cassettes

OPERATIONS DE BASE 11

Lecture de disques compacts

OPERATIONS DE BASE 12 LECTURE PROGRAMMEE 13

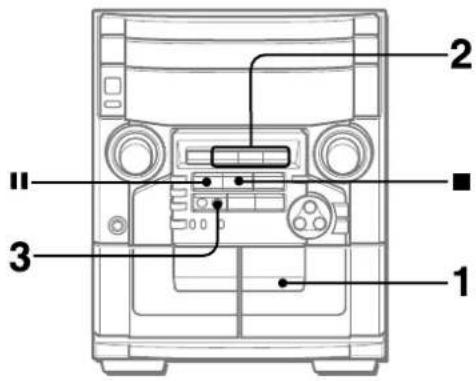

Enregistrement

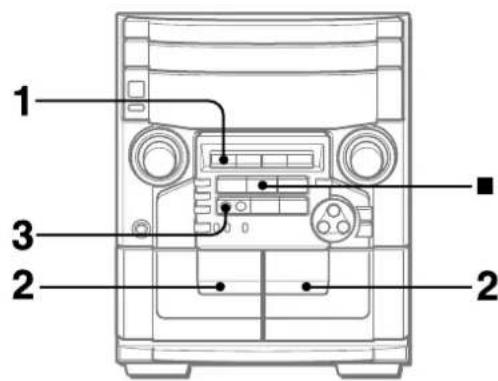

ENREGISTREMENT DE BASE 14 DUPLICATION MANUELLE D'UNE CASSETTE 15 DUPLICATION DE LA TOTALITE D'UNE CASSETTE... 15 ENREGISTREMENT AVEC MONTAGE ET CALCUL DU TEMPS 16 ENREGISTREMENT AVEC MONTAGE PROGRAMME 17

Minuterie

REGLAGE DE LA MINUTERIE D'ARRET 18 REGLAGE DE LA MINUTERIE 18

NOMENCLATURE. Couverture du dos

NSX-AJ54

CX-NAJ54 Récepteur magnétocassette lecteur de disques compacts stéréo SX-WNAJ53 Enceintes avant

NSX-AJ55

CX-NAJ54 Récepteur magnétocassette lecteur de disques compacts stéréo

SX-WNAJ53 Enceintes avant

SX-R275 Enceintes surround

Antenne AM

Antenne FM

Avant de brancher le cordon secteur

La tension nominale d'alimentation de l'appareil, indiquée au dos de ce dernier, est de 120 V. S'assurer que cette tension nominale correspond à celle du secteur local.

Important

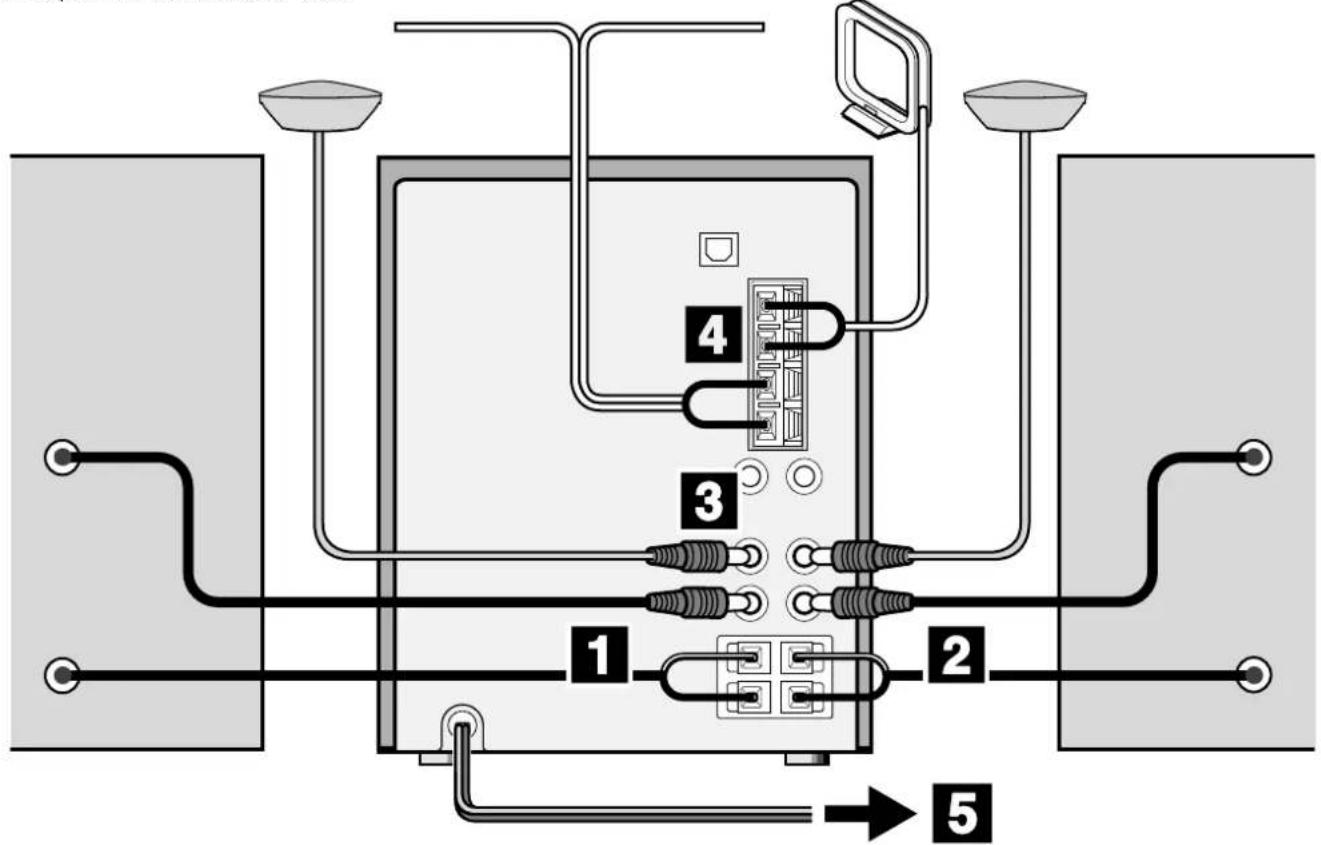

Commencer par connecter les enceintes, les antennes et tout appareil optionnel. Brancher le cordon secteur en dernier.

1 Connecter l'enceinte droite à l'appareil principal.

① Connecter le cordon d'enceinte muni d'une fiche à la borne SPEAKERS HIGH FREQ R. ② Connecter le cordon d'enceinte rayé de blanc à la borne SPEAKERS LOW FREQ R et le cordon noir à la borne

Remarque

• Veiller à connecter les cordons d'enceinte correctement. Des connexions incorrectes peuvent provoquer des courts-circuits dans les bornes SPEAKERS.

2 Connecter l'enceinte gauche à l'appareil principal.

Connecter le cordon d'enceinte muni d'une fiche à la borne SPEAKERS HIGH FREQ L et l'autre cordon d'enceinte aux bornes SPEAKERS LOW FREQ L de la même manière qu'à l'étape 1.

3 Connecter les enceintes surround à l'appareil principal. (pour nsx-aj55 seulement)

Connecter le cordon de chaque enceinte surround à la borne SURROUND SPEAKERS R ou L.

4 Connecter les antennes fournies.

Connecter l'antenne FM aux bornes FM 75 Ω et l'antenne AM aux bornes AM LOOP.

5 Brancher le cordon secteur à une prise de courant.

Le mode DEMO démarre la première fois que l'on branche le cordon secteur à une prise de courant. Pour désactiver le mode DEMO, régler l'horloge.

Remarque

• Ne pas laisser d'objets produits un champ magnétique, tels que des cartes de crédit, près des enceintes ; ils pourraient être endommagés.
• Ne pas mettre l'antenne FM près d'objets métalliques ou de tringles à rideaux.
• Ne pas mettre l'antenne AM près d'un appareil optionnel, de la chaîne stéréo proprement dite, du cordon secteur ou des cordons d'enceinte ; elle capterait des parasites.
• Ne pas dérouler le fil de l'antenne AM.

Antenne FM intérieure:

Déployer cette antenne horizontalement selon la forme d'un T et fixer ses extrémités à un mur.

Antenne AM:

Positionner et orienter cette antenne de manière à obtenir la meilleure réception possible.

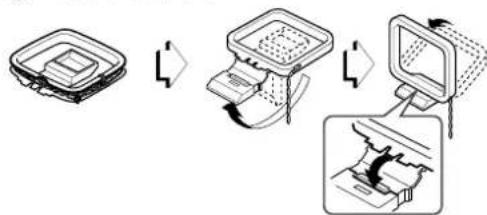

Pour poser l'antenne AM sur une surface

Fixer la griffe dans la rainure.

Connexion d'une antenne exterieure

Pour obtenir une meilleure réception FM, il est recommandé d'utiliser une antenne FM extérieure.

Connecter l'antenne extérieure aux bornes FM 75 Ω.

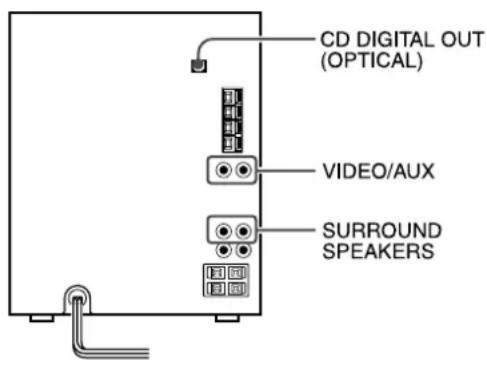

Pour connecter un autre appareil optionnel → page 21.

Positionnement des enceintes (pour nsx-aj55 seulement)

Positionner les enceintes pour tirer le meilleur parti de l'effet des enceintes surround.

Positionnement standard

SL & SR: Enceinte surround

Mettez les enceintes surround derrière la zone d'écoute.

Pour fixer les enceintes surround à un mur

Fixer chaque enceinte à un endroit qui peut supporter son poids.

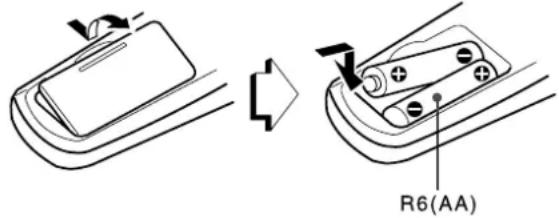

Mise en place des piles

Enlever le couvercle des piles du dos de la télécommande et mettre deux piles R6 (taille AA) en place.

Quand remplacer les piles

La distance maximale de fonctionnement entre la télécommande et le capteur situé sur l'appareil principal doit être d'environ cinq mètres. Lorsque cette distance diminue, replacer les piles par des nouvelles.

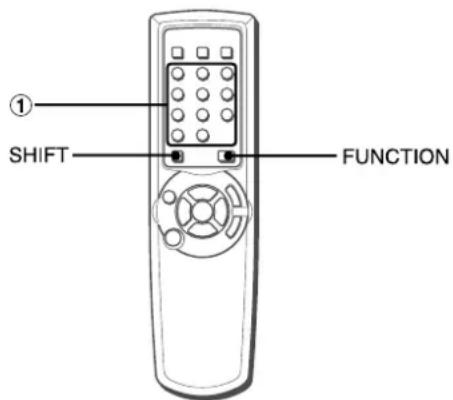

Pour utiliser SHIFT de la télécommande

Les touches ① ont deux fonctions différentes. Une de ces fonctions est indiquée sur la touche, et l'autre sur la plaque se trouvant au-dessus de la touche.

Pour utiliser la fonction indiquée sur la touche, il suffit d'appuyer sur cette dernière.

Pour utiliser la fonction indiquée sur la plaque se trouvant au-dessus de la touche, appuyer sur cette dernière tout en appuyant sur SHIFT.

Pour utiliser function de la télécommande

FUNCTION remplace les touches de fonction (TAPE DECK 1/2, TUNER BAND, VIDEO/AUX, CD) de l'appareil principal.

À chaque pression sur FUNCTION, la fonction suivante est sélectionnée de façon cyclique. Quand il y a une cassette dans chacune des deux platines, chaque platine est sélectionnée avec FUNCTION.

Remarque

• Si la télécommande ne doit pas être utilisée pendant longtemps, enlever les piles pour éviter tout risque de fuite d'électrolyte.
• La télécommande risque de ne pas fonctionner correctement quand:
• L'espace entre la télécommande et le capteur situé sur la fenêtre d'affichage est exposé à une lumière intense, comme le soleil.
• d'autres télécommandes (téléviseur, etc.) sont utilisées à proximité.

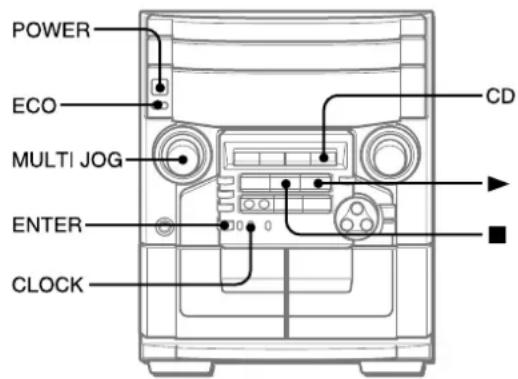

Permettre sous tension

Appuyer sur une des touches de fonction (TAPE, TUNER, VIDEO/ AUX, CD). La lecture du disque compact ou de la cassette en place commence, ou la station écoutée en dernier est requise (fonction de lecture directe).

On peut aussi appuyer sur POWER.

Remarque

Lors de la mise sous tension, le compartiment à disques peut s'ouvrir et se fermer pour réinitialiser l'appareil.

Pour permettre hors tension

Appuyer sur POWER.

La première fois que le cordon secteur est branché à une prise de courant après l'achat, le mode DEMO démarre sur l'affichage. Quand on met l'appareil sous tension, le mode DEMO s'arrête. Quand on met l'appareil hors tension, le mode DEMO redémarre. Une fois que l'horloge est réglée, le mode DEMO ne démarre pas quand l'appareil est mis hors tension.

Pour désactiver ou activer le mode DEMO

Appuyer sur CLOCK et l'horloge sera affichée à la place du mode DEMO.

Appuyer sur pour activer.

(Pour plus de détails au sujet du mode DEMO, voir page 20.)

Mise en service du mode economie d'energie

Quand on règle le mode économie d'énergie sur "ECO ON" ou "ECO AUTO", l'appareil diminue sa consommation électrique en effectuant les quatre opérations ECO décrites ci-dessous.

ECO On

L'appareil (tout l'éclairage de l'affichage et des touches) s'éteint quand l'alimentation est coupée. Seul le témoin rouge s'allume. - Si DIMMER (1 - 3) est sélectionné, l'éclairage de l'affichage et des touches s'allume pendant dix secondes seulement quand on appuie sur une touche ou quand on tourne VOLUME ou MULTI JOG. - Le mode de luminosité de l'affichage est réglé sur le niveau minimal, l'éclairage des touches s'éteint et le volume est réglé sur le minimum (0) quand l'appareil se met sous tension du fait de l'enregistrement commandé par minuterie.

• En plus des trois opérations de ECO ON, l'appareil se met automatiquement hors tension si on ne l'utilise pas et si la source sonore est muette pendant dix minutes.

ECO OFF

Le mode économique d'énergie ne fonctionne pas.

1 Appuyer sur ECO. "ECO MODE" est affiché.

2 Appuyer sur ENTER dans les quatre secondes. Le statut courant du mode économie d'énergie est affiché. 3 Tourner MULTI JOG dans les quatre secondes pour sélectionner un des modes d'économie d'énergie.

Exemple : Quand "ECO ON" est sélectionné

4 Appuyer sur ENTER dans les quatre secondes.

Remarque

Si l'horloge n'est pas réglée, l'appareil ne s'éteint pas. Au lieu de cela, le mode DEMO démarre quand l'alimentation est coupée.

Mode variateur

Pour changer la luminosité de l'affichage

1 Appuyer sur ECO à plusieurs reprises jusqu'à ce que "DIM MODE" soit affiché. 2 Dans les quatre secondes, appuyer sur ENTER. 3 Dans les quatre secondes, tourner MULTI JOG pour sélectionner un des modes de luminosité changés de manière cyclique comme indiqué plus bas. 4 Dans les quatre secondes, appuyer sur ENTER.

Le mode "DIM-OFF" donne la luminosité maximale et le mode "DIMMER 3" donne la luminosité minimale. En mode "DIMMER 3", l'analyseur de spectre, la fenêtre du sommet de l'appareil et l'éclairage des touches s'éteignent.

Fenetre clignotante

La fenêtre située au sommet de l'appareil s'allume ou clignote quand l'appareil est sous tension.

Pour éteindre l'éclairage de la fenêtre supérieure, appuyer sur tout en appuyant sur CD. Pour rallumer l'éclairage, répéter cette opération.

Reglage de l'horloge

1. Appuyer sur CLOCK.

Quand on utilise la télécommande, appuyer sur CLOCK tout en appuyant sur SHIFT.

L'horloge est affichée. (Le signe ":" entre les heures et les minutes clignote.)

2 Dans les quatre secondes, tourner MULTI JOG pour spécifier les heures et les minutes.

La rotation de MULTI JOG change à la fois les heures et les minutes.

On peut aussi utiliser ou au lieu de MULTI JOG. Le fait de tenir ces touches enfoncées fait varier l'heure rapidement.

Appuyer sur ENTER ou II.

L'horloge démarre à 00 secondes.

Pour rétablir un réglage initial de l'horloge

Pour rétablir le réglage initial de l'horloge, appuyer sur CLOCK avant de terminer l'étape 3. Ceci annule tout nouveau réglage.

Pour faire apparaître l'horloge quand un autre affichage est en service

Appuyer sur CLOCK. L'heure est affichée pendant quatre secondes puis l'affichage initial réapparaît. Toutefois, l'heure ne peut pas être affichée pendant l'enregistrement.

Pour passer au format de 24 heures

Appuyer sur CLOCK puis appuyer sur dans les quatre secondes.

Pour rétablir le format de 12 heures, procéder de la même manière.

Dans le format de 12 heures, "AM 12:00" signifie minuit et "PM 12:00" signifie midi.

Si l'affichage de l'horloge clignote

Si l'affichage de l'horloge clignote, cela signifie que l'horloge s'est arrêtée du fait d'une interruption d'alimentation ou du fait que le cordon secteur a été débranché. L'heure courante doit être réglée de nouveau.

Remarque

Si le mode économique d'énergie (page 6) est en service, l'appareil s'éteint quand l'alimentation est coupée. Pour faire apparaitre l'horloge, appuyer sur CLOCK ; l'heure est alors affichée pendant quatre secondes.

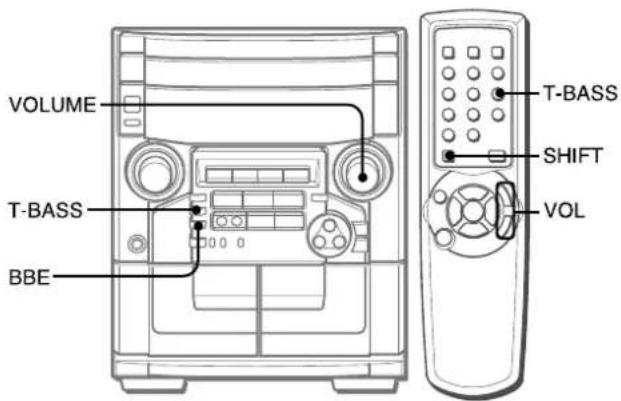

Tourner volume de l'appareil principal, ou appuyer sur VOL de la télécommande.

Le niveau du volume est affiché sous la forme d'un numéro de 0 à MAX (31).

Quand on met l'appareil hors tension alors que le niveau du volume est réglé sur 17 ou plus, ce niveau est automatiquement réglé sur 16.

Systeme BBE

Le système BBE augmente la clarté du son aux fréquences élevées.

Appuyer sur BBE.

À chaque pression sur cette touche, le niveau change. Sélectionner l'un des trois niveaux ou la position de repos, comme on préfère.

Le système T-BASS augmente le réalisme du son aux basses fréquences.

Appuyer sur t-bass.

À chaque pression sur la touche, le niveau change. Sélectionner un des trois niveaux ou la position de repos, comme on préfère.

Pour sélectionner avec la télécommande.

Appuyer sur T-BASS tout en appuyant sur SHIFT.

Remarque

• Lors de la lecture d'une cassette enregistrée avec BBE, il est conseillé de mettre le système BBE hors service pour éviter une distorsion du son aux fréquences élevées.
• Le son aux basses fréquences risque d’être déformé quand le système T-BASS est utilisé pour un disque ou une cassette dont le son aux basses fréquences est accentué d’origine. Dans ce cas, annuler le système T-BASS.

Egaliseur graphique

Cet appareil possède les cinq courbes d'égalisation différentes suivantes.

ROCK: Son puissant accentuant les aigus et les graves.

POP: Présence accrue des parties vocales et de la gamme moyenne.

LATIN: Fréquences élevées accentuées pour la musique latine. CLASSIC: Son enrichi par des graves puissants et des aigus fins.

JAZZ: Fréquences basses accentuées pour la musique de type jazz.

Appuyer sur GEQ à plusieurs reprises, ou appuyer une fois sur GEQ et tourner MULTI JOG dans les quatre secondes, pour sélectionner une des courbes d'égalisation.

GRAPHIC EQUALIZER

"GRAPHIC EQUALIZER" apparait et le mode d'égalisation graphique est affiché de manière cyclique comme suit.

• Avec MULTI JOG, le mode d'égalisation graphique peut être affiché dans l'ordre inverse.

Pour afficher le mode d'égalisation graphique courant

Appuyer sur GEQ. Le mode courant est affiché pendant quatre secondes.

Pour annuler le mode sélectionné

Appuyer sur GEQ à plusieurs reprises, ou appuyer une fois sur GEQ et tourner MULTI JOG dans les quatre secondes, pour sélectionner "GEQ OFF". "GRAPHIC EQUALISER" disparaît.

Pour sélectionner avec la télécommande

Appuyer sur GEQ à plusieurs reprises tout en appuyant sur SHIFT. Le mode d'égalisation graphique est affiché de manière cyclique comme indiqué plus haut.

Utilisation d'un casque

Brancher un casque muni d'une fiche stéréo standard (Ø 6,3 mm) à la prise PHONES.

Quand un casque est branché, aucun son ne sort par les enceintes.

Réglage du son pendant l'enregistrement

On peut faire varier librement le volume de sortie et la tonalité (BBE exceptés) des enceintes ou du casque sans affecter l'enregistrement.

ACCORD MANUEL

1 Appuyer sur TUNER BAND à plusieurs reprises pour sélectionner la gamme souhaitée.

Quand on appuie sur TUNER BAND alors que l'alimentation est coupée, l'appareil est mis sous tension directement.

Pour sélectionner une gamme avec la télécommande, appuyer sur BAND tout en appuyant sur SHIFT.

Appuyer sur DOWN ou UP pour sélectionner une station.

À chaque pression sur la touche, la fréquence change. Quand une station est reçue, "TUNE" est affiché pendant deux secondes. Pendant la réception FM stéréo, [I] est affiché.

Pour rechercher une station rapidement (Recherche automatique)

Tenir DOWN ou UP enfoncée jusqu'à ce que la fréquence commence à changer rapidement. Après l'accord sur une station, la recherche s'arrête. Pour arrêter la recherche automatique manuellement, appuyer sur DOWN ou UP.

• La recherche automatique risque de ne pas s'arrêter aux stations dont les signaux sont très faibles.

Quand une émission FM stéréo contient des parasites

Appuyer sur MONO TUNER tout en appuyant sur SHIFT de la télécommande de manière que "MONO" apparaisse sur l'affichage.

Les parasites sont réduits, mais la réception est monophonique. Pour rétablir la réception stéréophonique, répéter l'opération ci-dessus de manière que "MONO" disparaisse.

Pour changer l'intervalle d'accord AM

Le réglage par défaut de l'intervalle d'accord AM est de 10 kHz par pas. Si on utilise cet appareil dans une région où le système d'allocation de fréquences est de 9 kHz par pas, changer l'intervalle d'accord.

Appuyer sur POWER tout en appuyant sur TUNER BAND.

Pour rétablir l'intervalle initial, procéder de la même façon.

Remarque

Quand on change l'intervalle d'accord AM, toutes les stations mémorisées sont supprimées. Une nouvelle mémorisation est alors nécessaire.

Memorisation de stations

L'appareil peut memoriser un total de 32 stations. Quand une station est mémorisée, un numéro de préréglage lui est affecté. Pour accorder directement l'appareil sur une station mémorisée, utiliser le numéro de préréglage correspondant.

1 Appuyer sur TUNER BAND pour sélectionner une gamme, puis appuyer sur DOWN ou UP pour sélectionner une station. 2 Appuyer sur SET pour memoriser la station.

Un numéro de préréglage est affecté à la station, à partir de 1 dans l'ordre consécutif pour chaque gamme.

3. Répéter les étapes 1 et 2.

Le station suivante ne sera pas mémorisée si un total de 32 stations ont déjà été mémorisées pour toutes les gammes.

Remarque

"FULL" est affiché si on tente de mémoriser plus de 32 stations.

ACCORD Par NUMERO de prereglage

Utiliser la télécommande pour sélectionner le numéro de préréglage directement.

1 Appuyer sur BAND tout en appuyant sur SHIFT pour sélectionner une gamme. 2 Utiliser les touches numériques 0-9 et +10 pour sélectionner un numéro de préréglage.

Example:

Pour sélectionner le numéro de préRéglage 20, appuyer sur +10, +10 et 0.

Pour sélectionner le numéro de préréglage 15, appuyer sur +10 et 5.

Sélection d'un numéro de préréglage sur l'appareil principal

Appuyer sur TUNER BAND pour sélectionner une gamme. Ensuite, appuyer sur à plusieurs reprises ou tourner MULTI JOG.

À chaque pression sur, le numéro supérieur suivant est sélectionné.

Pour supprimer une station mémorisée

Sélectionner le numéro de préréglage de la station à supprimer. Ensuite, appuyer sur Clear, puis appuyer sur SET dans les quatre secondes.

Les numéros de préréglage supérieurs de toutes les autres stations de la gamme sont diminués d'une unité.

Operations de BASE

Cet appareil est conçu pour une lecture de qualité optimale de cassettes de type I (normales).

1. Appuyer sur TAPE, puis appuyer sur PUSH EJECT pour ouvrir le porte-cassette.

Insérer une cassette avec le côté exposé du ruban magnétique en bas. Pousser le porte-cassette pour le fermer.

2 Appuyer sur pour démarrer la lecture.

Seule la face orientée vers l'extérieur de l'appareil peut être lue.

Numéro de la platine sélectionnée

Compteur

Pour sélectionner une platine de lecture

Quand il y a des cassettes en place dans les deux platines, appuyer d'abord sur TAPE pour sélectionner une platine.

Le numéro de la platine sélectionnée est affiché.

Pour arrêter la lecture, appuyer sur ■.

Pour permettre la lecture en pause (platine 2 seulement), appuyer sur I. Pour reprendre la lecture, appuyer de nouveau sur cette touche.

Pour obtenir une avance rapide ou un rembobinage, appuyer sur. Ensuite, appuyer sur pour arrêter le défillement.

Pour démarrer la lecture quand l'alimentation est coupée (fonction de lecture directe)

Appuyer sur TAPE. L'appareil est mis sous tension et la lecture de la cassette en place commence.

Pour permettre le compteur A0000

Appuyer sur Clear dans le mode arrêt.

Le compteur est aussi mis à 0000 quand on ouvre le portecassette.

Quand il y a des cassettes en place dans les deux platines. Une fois que la lecture sur la platine 1 est terminée, la lecture de la cassette en place dans la platine 2 démarre sans interruption et s'arrête à la fin de la cassette. (Lecture continue)

Remarque

Les cassettes de type II (à haute polarisation) peuvent aussi être lues dans cet appareil. Pour lire une cassette de type II, tourner MULTI JOG de manière que “SOFT” soit affiché. Ceci sélectionne le son de lecture optimal pour cassette de type II. Toutefois, la lecture de type “SOFT” est annulée si un mode d'égalisation graphique est sélectionné (voir page 8), si l'appareil est réglé sur une source audio différente, si on ouvre le portecassette, ou si l'alimentation est coupée.

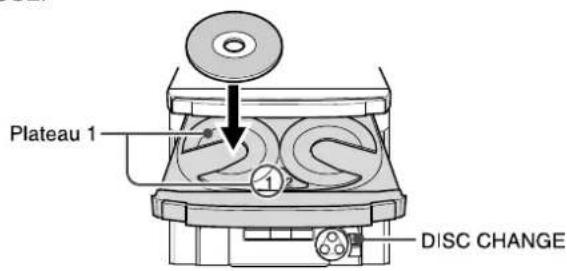

Mise en PLACE de disques

Appuyer sur CD, puis appuyer sur OPEN/CLOSE pour ouvrir le compartiment à disques. Mettre le(s) disque(s) en place avec le côté portant l'étiquette en haut.

Pour lire un ou deux disques, mettre les disques sur les plateaux 1 et 2.

Pour lire trois disques, appuyer sur DISC CHANGE pour faire tourner les plateaux après avoir mis deux disques en place. Mettre le troisième disque sur le plateau 3.

Fermer le compartiment à disques en appuyant sur OPEN/CLOSE.

Numéro de plateau du disque à Temps de lecture total Nombre total de plages

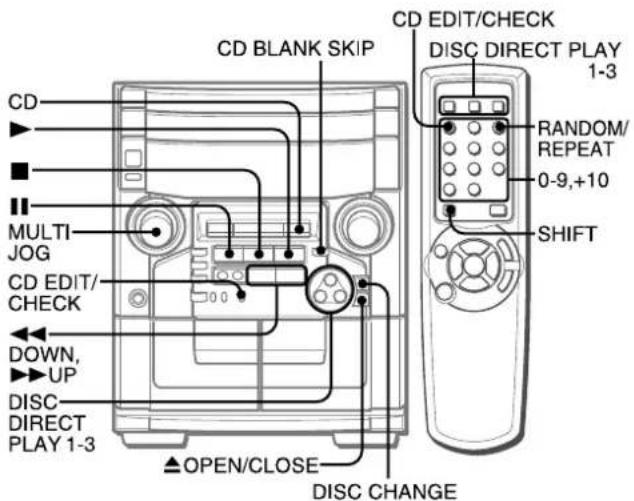

Lecture de disques

Mettez des disques en place.

Pour lire tous les disques situés dans le compartiment, appuyer sur

La lecture commence par le disque du plateau 1.

Numéro de la plage en cours de lecture Temps de lecture écoulé

Pour lire un disque seulement, appuyer sur une des touches DISC DIRECT PLAY 1-3. Le disque sélectionné est lu une fois.

Pour arrêter la lecture, appuyer sur. Pour permettre la lecture en pause, appuyer sur. II. Pour reprendre la lecture, appuyer de nouveau sur cette touche.

Pour rechercher un point particulier pendant la lecture, tenir ou enfoncer jusqu'à ce que le point souhaité soit atteint.

Pour sauter au début d'une plage pendant la lecture, appuyer sur ou à plusieurs reprises ou tourner MULTI JOG.

Pour enlever des disques, appuyer sur OPEN/CLOSE.

Pour démarrer la lecture quand l'alimentation est coupée (fonction de lecture directe)

Appuyer sur CD. L'appareil est mis sous tension et la lecture du (des) disque(s) en place commence.

Quand on appuie sur OPEN/CLOSE, l'appareil est aussi mis sous tension et le compartiment à disques s'ouvre.

Pour vérifier le temps restant

Pendant la lecture (excepté la lecture aléatoire ou la lecture programmée), appuyer sur CD EDIT/CHECK. Le temps restant jusqu'à ce que toutes les plages soient lues est affiché. Pour rétablir l'affichage du temps de lecture, procéder de la même façon.

Quand on utilise la télécommande, appuyer sur CD EDIT/CHECK tout en appuyant sur SHIFT.

Sélection d'une plage avec la télécommande

1 Appuyer sur une des touches DISC DIRECT PLAY 1-3 pour sélectionner un disque.

2 Utiliser les touches numériques 0-9 et +10 pour sélectionner une plage.

Example:

Pour sélectionner la vingt-cinquième plaque, appuyer sur +10 +10 et 5.

Pour sélectionner la dixième plaque, appuyer sur +10 et 0.

La lecture démarre à la plage sélectionnée et continue jusqu'à la fin du disque.

Changement de disques pendant la lecture

Pendant qu'un disque est en lecture, on peut replacer les autres disques sans interrompre la lecture.

1 Appuyer sur DISC CHANGE. 2 Enlever les disques et les remplacer par d'autres disques. 3 Appuyer sur OPEN/CLOSE pour fermer le compartiment à disques.

Remarque

• Pour mesurer un disque de 8 cm en place, le poser dans le renforcement circulaire du plateau.
• Ne pas mettre plus d'un disque compact sur un plateau.
• Ne pas incliner l'appareil avec des disques en place. Cela pourrait provoquer des pannes.
• Ne pas utiliser des disques compacts de forme irrégulière (par. ex. disques en forme de cœur ou octogonaux). Cela pourrait provoquer des pannes.
• Du fait de différences de plates-formes d'enregistrement, l'appareil risque de ne pas pouvoir lire un disque CD-R/RW qui a été enregistré sur un ordinateur personnel ou sur toute autre sorte de graveur de CD-R/RW.
• Ne pas apposer d'autocollant ou d'étiquette sur les côtes (côté enregistrable et côté marqué) d'un disque CD-R/RW. Cela pourrait provoquer une panne.

Lecture aleatoire/repetee

Utiliser la télécommande.

Lecture aléatoire

Toutes les plages du disque sélectionné ou tous les disques peuvent être lus dans un ordre aléatoire.

Lecture répétée

Un seul disque ou tous les disques peuvent être lus à plusieurs reprises.

Appuyer sur random/repeat tout en appuyant sur SHIFT.

À chaque pression sur les touches, la fonction peut être sélectionnée de façon cyclique.

Lecture aléatoire — RANDOM s'allume sur l'affichage.

Lecture repétée — G s'allume sur l'affichage.

Lecture aléatoire/repétée — RANDOM et G s'allument sur l'affichage.

Annulation — RANDOM et disparaissant de l'affiche.

Pour lire tous les disques, appuyer sur pour démarrer la lecture.

Pour lire un seul disque, appuyer sur une des touches DISC DIRECT PLAY 1-3 pour démarrer la lecture.

Remarque

Pendant la lecture aléatoire, il est impossible de sauter à la plage précédemment lue en appuyant sur.

Lecture avec SAUT des BLANCS

Les parties vierges se trouvant entre les plages enregistrées sur un disque compact peuvent être sautées pendant la lecture.

1 Appuyer sur CD BLANK SKIP.

"CD BLANK SKIP ON" est affiché et un petit point apparaît sur l'affichage.

2 Appuyer sur pour démarrer la lecture.

Les parties vierges se trouvant entre les plages sont sautées, et le son est lu sans interruption. Si le son d'une plage s'affaiblit (si la plage se termine avec une diminution progressive du niveau sonore), la partie de l'affaiblissement est aussi sautée.

Pour revenir à la lecture normale

Appuyer de nouveau sur CD BLANK SKIP ; le petit point disparaît de l'affichage.

Remarque

• Il peut y avoir des cas où la lecture avec saut des blancs ne fonctionne pas correctement.
• La lecture avec saut des blancs est automatiquement annulée lors de l'ENREGISTREMENT AVEC MONTAGE ET CALCUL DU TEMPS (voir page 16), lors de l'ENREGISTREMENT AVEC MONTAGE PROGRAMME (voir page 17) ou lors de l'enregistrement pendant la LECTURE PROGRAMMEE (voir page 13) ou la LECTURE ALEATOIRE (voir page 13).

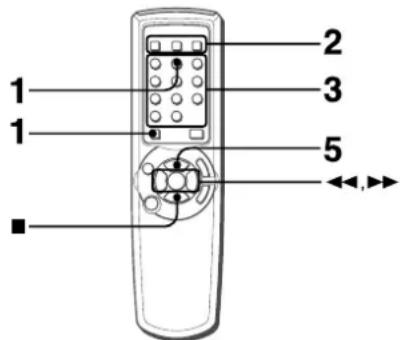

Lecture programmee

On peut programmer un maximum de 30 plages de n'importe lequel des disques en place.

Utiliser la télécommande.

1 Appuyer sur PRGM tout en appuyant sur SHIFT en mode arrêt.

"PRG" est affiché.

2 Appuyer sur une des touches DISC DIRECT PLAY 1-3 pour sélectionner un disque.

Passer à l'étape suivante quand le plateau est arrêté de tourner.

3 Utiliser les touches numériques 0-9 et +10 pour programmer une plage.

Exemple : Pour sélectionner la vingt-cinquième plaque, appuyer sur +10 +10 et 5. Pour sélectionner la dixième plaque, appuyer sur +10 et 0.

Numéro de la plage sélectionnée

Nombre total de plages sélectionnées

Numéro de programme Temps de lecture total des plages sélectionnées

Pour vérifier le programme

À chaque pression sur ou dans le mode arrêt, un numéro de disque, un numéro de plage et un numéro de programme sont affichés.

Pour effacer le programme

Appuyer sur Clear en mode arrêt.

Pour ajouter des plages au programme

Répéter les étapes 2 et 3 dans le mode arrêt. La plage sera programmée à la suite de la dernière.

Pour changer les plages programmées

Effacer le programme puis répéter toutes les étapes.

Pour lire les plages programmées à plusieurs reprises

Après la programmation des plages, appuyer sur RANDOM/REPEAT à plusieurs reprises tout en appuyant sur SHIFT jusqu'à ce que cela apparaisse sur l'affichage.

Remarque

• Pendant la lecture programmée, on ne peut pas effectuer la lecture aléatoire, contrôler le temps restant et sélectionner un disque ou une plage. "Can't USE" est affiché si on essaie de sélectionner une plage. "FULL" est affiché si on tente de programmer plus de 30 plages.

Enregistrement de BASE

Cette partie explique comment enregistrer à partir du tuner, du lecteur de disques compacts ou d'un appareil externe.

Préparation

• Utiliser uniquement des cassettes de type 1 (normales).
• Bobiner la cassette jusqu’à l’endroit où on peut démarrer l’enregistrement.
• Remarquer que l'enregistrement est fait sur une seule face de la cassette.

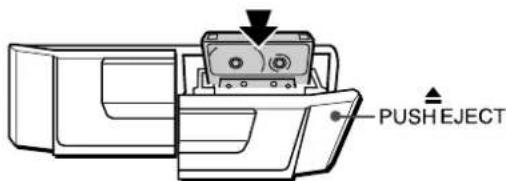

1 Insérer la cassette à enregistrer dans la platine 2.

Insérer la cassette avec la face à enregistrer en premier orientée vers l'extérieur de l'appareil.

2 Sélectionner la fonction (CD, TUNER ou video/aux) et préparer la source à partir de laquelle on peut enregistrer.

Pour enregistrer à partir d'un disque compact, appuyer sur CD et mettre le(s) disque(s) compact(s) en place.

Pour enregistrer une émission de radio, appuyer sur TUNER et accorder sur une station.

Pour enregistrer à partir d'une source connectée, appuyer sur VIDEO/AUX.

3 Appuyer sur rec/rec MUTE pour démarrer l'enregistrement.

Lors de l'enregistrement à partir d'une source connectée, mettre cette source en lecture.

Quand la fonction sélectionnelle est CD, la lecture et l'enregistrement démarrtent simultanément.

Pour arrêter l'enregistrement, appuyer sur ■.

Pour permettre l'enregistrement en pause, appuyer sur II. (Applicable quand la source est TUNER ou VIDEO/AUX.) Pour reprendre l'enregistrement, appuyer de nouveau sur cette touche.

Réglage du son pendant l'enregistrement

On peut faire varier librement le volume de sortie et la tonalité (BBE exceptés) des enceintes ou du casque sans affecter l'enregistrement.

Insertion d'espaces BLANCS

L'insertion d'espaces blancs de quatre secondes permet l'utilisation de la fonction senseur de musique. (Applicable quand la source est TUNER ou VIDEO/AUX.)

1 Appuyer sur • REC/REC MUTE pendant l'enregistrement ou pendant le mode pause d'enregistrement.

REC clignote sur l'affichage pendant quatre secondes et un espace blanc de quatre secondes est fait. Ensuite, la platine passe au mode pause d'enregistrement.

Appuyer sur REC pour reprendre l'enregistrement.

Pour insérer un espace blanc de moins de quatre secondes, appuyer de nouveau sur • REC/REC MUTE tandis que REC clignote.

Pour insérer un espace blanc de plus de quatre secondes, appuyer de nouveau sur REC/REC MUTE une fois que la platine passe au mode pause d'enregistrement. À chaque pression sur la touche, un espace blanc de quatre secondes est ajouté.

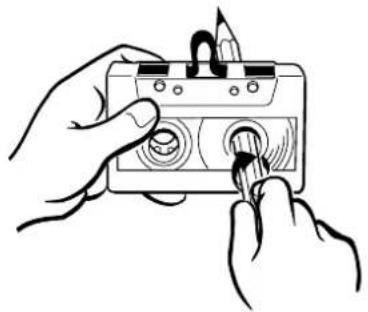

Au sujet des cassettes

• Pour éviter un effacement accidentel, utiliser un tournevis ou tout autre objet pour casser les ergots en plastique de la cassette après l'enregistrement.

Pour enregistrer de nouveau sur la cassette, recouvrir les cavités des ergots avec du ruban adhésif ou autre.

• Le ruban magnétique des cassettes de 120 minutes ou plus est extrêmement fin et se déforme et s'endommage facilement. Ces cassettes ne sont pas recommandées. Tendre le ruban magnétique avec un crayon ou un objet similaire avant d'utiliser une cassette. Un ruban magnétique détendu peut se rompre ou s'emmêler dans le mécanisme.

Remarque

"Can't REC" est affiché si on tente d'enregistrer sur une cassette dont les ergots en plastique sont cassés.

Pour effacer un enregistrement

1 Insérer la cassette à effacer dans la platine 2 et appuyer sur TAPE DECK 1/2 pour afficher "TP 2". 2 Bobiner la cassette jusqu'à l'endroit où on peut démarrer l'effacement. 3 Appuyer sur REC/REC MUTE pour démarrer l'effacement.

Remarque

• Bobiner la cassette jusqu’à l’endroit où on peut démarrer l’enregistrement.
• Remarquez que l'enregistrement ne sera fait que sur une face de la cassette.

1 Appuyer sur TAPE. 2 Insérer la cassette originale dans la platine 1 et la cassette à enregistrer dans la platine 2. Insérer chaque cassette avec la face à dire ou à enregistrer orientée vers l'extérieur de l'appareil. 3 Appuyer sur TAPE DECK 1/2 pour sélectionner la platine 1. "TP 1" est affiché. 4 Appuyer sur REC/REC MUTE pour démarrer l'enregistrement. La lecture et l'enregistrement démarrrent simultanément.

Pour arrêter la duplication, appuyer sur ■.

Dupplication de la totalite d'une cassette

Cette fonction permet de faire des copies exactes de la cassette originale.

Remarque

• La duplication ne démarre pas à un point situé au milieu d'une face.
• Remarquez que l'enregistrement ne sera fait que sur une face de la cassette.

1 Appuyer sur TAPE. 2 Insérer la cassette originale dans la platine 1 et la cassette à enregistrer dans la platine 2. Insérer chaque cassette avec la face à dire ou à enregistrer orientée vers l'extérieur de l'appareil. 3 Appuyer sur SYNC DUB pour démarrer l'enregistrement.

Les cassettes sont rembobinées jusqu'au début des faces avant, puis l'enregistrement démarre.

Pour arrêter la duplication, appuyer sur

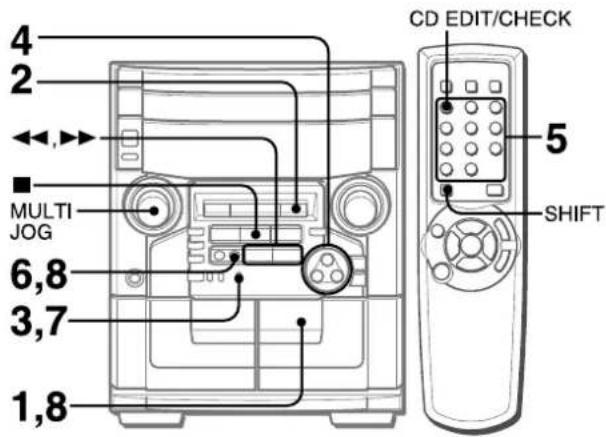

Enregistrement avec montage et CALCUL du temps

La fonction enregistrement avec montage et calcul du temps permet d'enregistrer à partir de disques compacts sans se préoccuper de la durée de la cassette et de la durée des plages. Quand un disque compact est en place, l'appareil calcule automatiquement la durée totale des plages. Si nécessaire, l'ordre des plages est changé de manière qu'aucune plage ne soit tronquée.

Remarque

L'enregistrement avec montage et calcul du temps ne démarrera pas à un point situé au milieu d'une face. La cassette doit être enregistrée à partir du début d'une de ses faces.

1. Insérer la cassette dans la platine. 2. Insérer la cassette avec la face à enregistrer en premier orientée vers l'extérieur de l'appareil. 3. Appuyer sur CD et mettre le(s) disque(s) en place. 4. Appuyer une fois sur CD EDIT/CHECK.

Quand on utilise la télécommande, appuyer une fois sur CD EDIT/CHECK tout en appuyant sur SHIFT.

"EDIT" et "Al" sont affichés.

• Si "PRGM" est affiché, appuyer sur CD EDIT/CHECK.

4 Appuyer sur une des touches DISC DIRECT PLAY 1-3 pour sélectionner un disque. 5 Utiliser les touches numériques 0-9 de la télécommande pour spécifier la durée de la cassette.

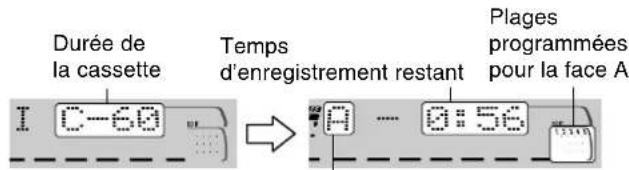

On peut spécifier une durée de 10 à 99 minutes. Exemple : quand on utilise une cassette de 60 minutes, appuyer sur 6 et 0. En quelques secondes, les plages à enregistrer sur chaque face de la cassette sont déterminées. La durée de la cassette peut aussi être spécifiée avec ou MULTI JOG.

Face de la cassette

Face du premier enregistrement Face du deuxième enregistrement

6 Appuyer sur • REC/REC MUTE pour démarrer l'enregistrement sur la première face.

La cassette est rembobinée jusqu'au début de la première face, l'amorce est lue pendant dix secondes, puis l'enregistrement démarre. Une fois que l'enregistrement de la dernière plage programmée pour la face A est terminé, la platine passe en mode arrêt d'enregistrement. Passer alors à l'étape 7.

7 Appuyer sur CD EDIT/CHECK pour afficher le programme pour le deuxième enregistrement.

"B" est affiché.

8 Retourner la cassette dans la platine 2 puis appuyer sur • REC/REC MUTE pour démarrer l'enregistrement sur la deuxième face.

Pour arrêter l'enregistrement

Appuyer sur ■. L'enregistrement de la cassette et la lecture du disque compact s'arrêtent simultanément.

Pour effacer le programme du montage

Appuyer deux fois sur CLEAR de manière que "EDIT" disparaisse de l'affichage.

Pour contrôler l'ordre des numéros des plages programmées

Avant l'enregistrement, appuyer sur CD EDIT/CHECK pour sélectionner la face A ou B, puis appuyer sur ou à plusieurs reprises.

Pour ajouter des plages d'autres disques au programme du montage

S'il reste du temps sur la cassette après l'étape 5, on peut ajouter des plages des autres disques situés dans le compartiment.

1 Appuyer sur CD EDIT/CHECK pour sélectionner la face A ou B. 2 Appuyer sur une des touches DISC DIRECT PLAY 1-3 pour sélectionner un disque. 3 Sélectionner les plages à l'aide des touches numériques de la télécommande. Une plage dont la durée de lecture est supérieure au temps restant ne peut pas être programmée. 4 Répéter les étapes 2 et 3 pour ajouter d'autres plages.

Durée des cassettes et temps du montage

La durée réelle d'une cassette est en général légèrement supérieure à celle indiquée sur l'étiquette. Cet appareil peut programmer des plages pour utiliser le temps en excès. Quand, après le montage, la durée totale d'enregistrement est légèrement supérieure à la durée spécifiée pour la cassette, l'affichage indique le temps en excès (sans signe moins) au lieu du temps restant de la face de la cassette (avec le signe moins).

Remarque

La fonction enregistrement avec montage et calcul du temps ne peut pas ettreutiliséeaveclesdisquescontenant31plagesou plus."TROVER"est affichésiun tel disque estutilise.

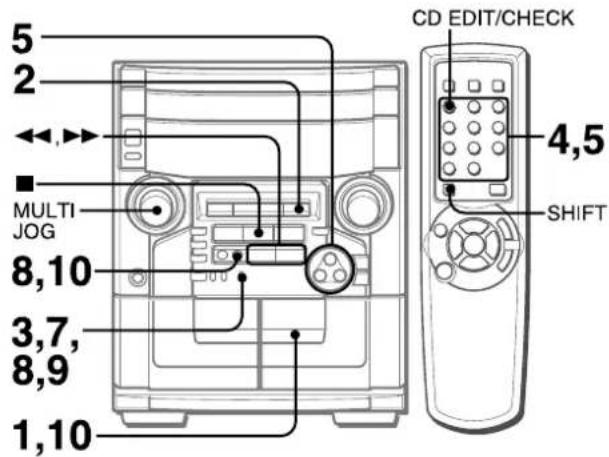

Enregistrement avec montage programme

La fonction enregistrement avec montage programme permet de programmer les plages tout en contrôlant le temps restant sur chaque face de la cassette.

Remarque

L'enregistrement avec montage programme ne démarrera pas à un point situé au milieu d'une face. La cassette doit être enregistrée à partir du début d'une de ses faces.

1. Insérer la cassette dans la platine. 2. Insérer la cassette avec la face à enregistrer en premier orientée vers l'extérieur de l'appareil. 3. Appuyer sur CD et mettre le(s) disque(s) en place. 4. Appuyer deux fois sur CD EDIT/CHECK.

Quand on utilise la télécommande, appuyer deux fois sur CD EDIT/CHECK tout en appuyant sur SHIFT.

"EDIT" et "PRGM" sont affichés.

• Si "Al" est affiché, appuyer de nouveau sur CD EDIT/CHECK.

Utiliser les touches numériques de la télécommande pour spécifier la durée de la cassette.

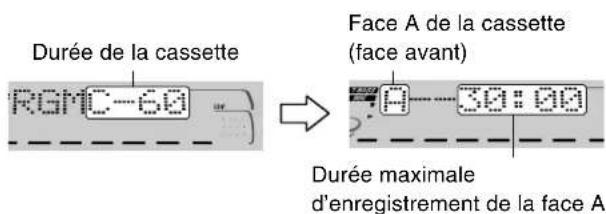

On peut spécifier une durée de 10 à 99 minutes. La durée de la cassette peut aussi être spécifiée avec ou MULTI JOG.

Appuyer sur une des touches DISC DIRECT PLAY 1-3 pour sélectionner un disque.

Ensuite, utiliser les touches numériques 0-9 et +10 de la télécommande pour programmer une plage.

Exemple : Pour sélectionner la dixième plage du disque 2, appuyer sur DISC DIRECT PLAY 2, puis appuyer sur +10 et 0.

6 Répéter l'étape 5 pour le reste des plages de la face A. Une plage dont la durée de lecture est supérieure au temps restant ne peut pas être programmée. 7 Appuyer sur CD EDIT/CHECK pour sélectionner la face B, puis programmer les plages pour cette face.

Après s'être assuré que "B" est affiché, répéter l'étape 5.

Face B de la cassette (face arrière)

8 Appuyer sur CD EDIT/CHECK pour sélectionner la face A puis appuyer sur REC/REC MUTE pour démarrer l'enregistrement.

La cassette est rembobinée jusqu'au début de la face avant, l'amorce est en place pendant dix secondes, puis l'enregistrement démarre. Une fois que l'enregistrement de la dernière plage programmée pour la face A est terminé, la platine passe en mode arrêt d'enregistrement. Passer alors à l'étape 9.

9 Appuyer sur CD EDIT/CHECK pour l'enregistrement de la deuxième face.

"B" est affiché.

10 Retourner la cassette dans la platine 2 puis appuyer sur • REC/REC MUTE pour démarrer l'enregistrement.

L'enregistrement démarre.

Pour arrêter l'enregistrement

Appuyer sur ■. L'enregistrement de la cassette et la lecture du disque compact s'arrêtent simultanément.

Pour contrôler l'ordre des numéros des plages programmées. Avant l'enregistrement, appuyer sur CD EDIT/CHECK pour sélectionner la face A ou B, puis appuyer sur ou à plusieurs reprises.

Numéro de disque Numéro de plage programmées

Face de la cassette Numéro de programme

Pour changer le programme de chaque face

Appuyer sur CD EDIT/CHECK pour sélectionner la face A ou B, puis appuyer sur Clear pour effacer le programme de la face sélectionnée. Ensuite, reprogrammer des plages.

Pour effacer le programme du montage

Appuyer deux fois sur CLEAR de manière que "EDIT" disparaisse de l'affichage.

Remarque

• On peut programmer un maximum de 30 plages de n'importe lequel des disques en place. "FULL" est affiché si on tente de programmer plus de 30 plages.

Reglage de la minuterie d'arret

L'appareil peut être mis hors tension automatiquement au bout d'un temps spécifique.

Utiliser la télécommande.

1 Appuyer sur SLEEP tout en appuyant sur SHIFT.

2 Dans les quatre secondes, appuyer sur DOWN ou UP pour spécifier le temps jusqu'à la mise hors tension.

Le temps change entre 5 et 240 minutes par pas de 5 minutes. On peut aussi utiliser MULTI JOG au lieu de « ou »

Quand la minuterie est en marche, l'indication de l'affichage est plus souvent que d'habitude.

Pour contrôler le temps restant jusqu'à la mise hors tension

Appuyer une fois sur SLEEP tout en appuyant sur SHIFT. Le temps restant est affiché pendant quatre secondes.

Pour annuler la minuterie d'arrêt

Appuyer deux fois sur SLEEP tout en appuyant sur SHIFT de manière que "SLEEP OFF" apparaisse sur l'affichage.

Avec la minuterie intégrée, l'appareil peut être mis sous tension chaque jour à l'heure spécifique.

Préparation

S'assurer que l'horloge est réglée correctement.

1 Appuyer sur une des touches de fonction pour sélectionner une source. 2 Appuyer sur TIMER à plusieurs reprises jusqu'à ce que apparaisse sur l'affichage.

Quand on utilise la télécommande, appuyer sur TIMER tout en appuyant sur SHIFT.

L'heure et le nom de la source audio clignotent alternativement.

3 Dans les six secondes, tourner MULTI JOG pour spécifier l'heure de la mise sous tension par la minuterie, puis appuyer sur ENTER ou II.

La rotation de MULTI JOG change à la fois les heures et les minutes.

On peut aussi utiliser ou au lieu de MULTI JOG. Le fait de tenir ces touches enfoncées fait varier l'heure rapidement.

Dans les quatre secondes, tourner MULTI JOG pour sélectionner la durée de la mise sous tension par la minuterie.

La durée peut être spécifiée entre 5 et 240 minutes par pas de 5 minutes.

On peut aussi utiliser OU au lieu de MULTI JOG.

La durée est automatiquement régée au bout de quatre secondes. Elle est aussi régée si on appuie sur ENTER ou II dans les quatre secondes après l'étape 4.

5 Régler le volume.

Lors de la mise sous tension par la minuterie, le son de la source sera reproduit au niveau du volume réglé à cette étape. Toutefois, si le niveau du volume est réglé à 17 ou plus, il sera automatiquement réglé à 16 lors de la mise sous tension.

6 Préparer la source.

Pour écouter un disque compact, mettre le disque à lire en premier en place sur le plateau 1.

Pour écouter une cassette, l'insérer dans la platine 1 ou 2. Pour écouter la radio, sélectionner la gamme et accorder sur une station.

7 Appuyer sur POWER pour mettre l'appareil hors tension.

Quand l'heure de la mise sous tension par la minuterie est atteinte, l'appareil est mis sous tension et la lecture commence sur la source sélectionnée.

Remarque

En appuyant sur une des touches de fonction avant d'appuyer sur ENTER ou à l'étape 3, on peut changer la source sélectionnée à l'étape 1.

Appuyer sur TIMER.

L'heure de la mise sous tension par la minuterie, la source sélectionnée et la durée de la mise sous tension par la minuterie sont affichées pendant quatre secondes.

Pour changer un réglage

Recommencer à partir de l'objet 1.

Toutefois, si on ne change pas l'heure de la mise sous tension par la minuterie, appuyer deux fois sur ENTER à l'étape 3 et continuer à partir de l'étape 4.

Pour annuler provisoirement le mode attente de minuterie

Appuyer sur TIMER à plusieurs reprises de manière que ① disparaisse.

Pour rétablir le mode attente de minuterie, appuyer de nouveau sur la touche de manière que ① soit affiché.

Utilisation de l'appareil lorsque la minuterie est réglée

On peut utiliser l'appareil normalement après avoir réglé la minuterie.

Avant de mettre l'appareil hors tension, effectuer les étapes 5 et 6.

Remarque

• La lecture et l'enregistrement commandés par la minuterie ne se feront pas si l'appareil n'est pas mis hors tension.
• Un appareil connecté ne peut pas être mis sous et hors tension par la minuterie intégrée de l'appareil principal. Utiliser une minuterie externe.

Enregistrement commande par minuterie

L'enregistrement commande par minuterie est applicable seulement aux sources TUNER et VIDEO/AUX (avec une minuterie externe).

Appuyer sur TUNER BAND ou VIDEO/AUX pour sélectionner une source, puis appuyer sur TIMER à plusieurs reprises jusqu'à ce que © clignote sur l'affichage. Dans les six secondes, effectuer les étapes de la partie “REGlAGE DE LA MINUTERIE” à partir de l'étape 3 et, après l'étape 6, insérer la cassette à enregistrer dans la platine 2.

Remarque

• Si l'enregistrement commandé par minuterie est fait avec le mode économique d'énergie (page 6) réglé sur "ECO ON" ou "ECO AUTO" et si l'appareil se met hors tension, la luminosité sera réglée sur le niveau minimal et le niveau du volume sera 0 (niveau minimal) lors de la mise sous tension suivante.
• On ne peut pas utiliser la fonction minuterie pour enregistrer à partir d'un disque compact ou d'une cassette.
• On peut contrôler le réglage de la minuterie en appuyant sur TIMER même quand l'alimentation est coupée. Dans ce cas, si on appuie sur ENTER ou sur II dans les quatre secondes après avoir appuyé sur TIMER, on peut passer au mode réglage de minuterie et changer le réglage précédent.

On peut profiter de deux sortes de modes DEMO sur cet appareil. L'une est une démonstration, l'autre est un jeu.

Dans le mode démonstration, un éclairage chatoyant apparait sur l'affichage.

Dans le mode jeu, on peut s'amuser.

Pour passer d'un mode à l'autre, appuyer sur POWER tout en appuyant sur quand l'alimentation est coupée.

Pour activer la démonstration ou le jeu, appuyer sur quand l'alimentation est coupée.

Pour désactiver la démonstration ou le jeu, appuyer sur CLOCK.

Pour l'utilisation du jeu, voir ci-dessous.

Utilisation du jeu demo

1 Pour démarrer le jeu, appuyer sur quand l'alimentation est coupée.

Trois chiffres se déplacent sur l'affichage.

2. Appuyer une fois sur □.

Le chiffre de gauche s'arrête.

3 Appuyer deux fois sur ■ pour arrêter les deux autres chiffres.

Marque:

On dispose de 20 points au démarrage du jeu.

Si les trois chiffres sont égaux, 50 points sont ajoutés au score.

Si les chiffres ne sont pas égaux, un point est soustrait.

Si le total des points atteint 9999, on a gagné.

Si le total des points tombe à 0, on a perdu.

Pour réinitialiser le jeu Demo

Appuyer sur CLOCK, puis appuyer sur

Pour changer la probabilité d'égalisation des trois chiffres, appuyer sur « ou » à plusieurs reprises pour sélectionner un des trois niveaux de probabilité lors de l'utilisation du jeu Demo. L'indicateur de nombre de plateau affiché change entre 1 et 3. La probabilité d'égalisation augmente comme le nombre de plateau augmente de 1 à 3.

Remarque

• Pendant l'utilisation du jeu Demo, «», «» et «» ne sont disponibles que pour ce jeu. Pour utiliser ces touches pour les fonctions telles que lecture de disque compact ou autre, mettre l'appareil sous tension.
• Pendant le jeu Demo, certains indicateurs sans rapport avec l'utilisation en cours peuvent s'allumer sur l'affichage.

Système multi-amplificateur à quatre canaux

Pour accentuer les fréquences basses, en plus de l'amplificateur à deux canaux gauche/droite utilisé pour reproduire les fréquences moyennes à élevées, ce système comprend un second amplificateur à deux canaux gauche/droite juste pour la reproduction des fréquences basses — ce qui donne un système à quatre amplificateurs. En utilisant des amplificateurs distincts pour les fréquences moyennes à élevées et les fréquences basses, une reproduction sonore de haute qualité qui est pratiquement exempte de distorsion peut être obtenue.

Ce système multi-amplificateur, qui utilise des circuits indépendants pour les différentes gammes de fréquences, permet d'obtenir une superbe reproduction sonore exempte de distorsion.

Système à haut-parleur infragrave intégré

Le système à haut-parleur infragrave intégré possède une cavité pour haut-parleur infragrave qui fait partie de la structure du coffret de l’enceinte et qui agit comme filtre sonore pour éliminer la distorsion. (Dans le système multi-amplificateur, les signaux de très BASSE fréquence émis par leur propre amplificateur sont reproduits dans cette cavité.) Cette construction séparée donne une définition claire et riche à la reproduction des basses tout en permettant des signaux de fréquences moyennes à élevées clairs et nets.

Le système AIWA à haut-parleur infragrave intégré comprend un haut-parleur infragrave donnant une reproduction puissante et claire des basses avec une vraie séparation stéréo.

Connexion d'un appareil optionnel

Pour plus de détails, se reporter au mode d'emploi de l'appareil connecté.

• Les cordons de raccordement ne sont pas fournis. Se procurer les cordons nécessaires.
• Pour les appareils optionnels disponibles, consulter le distributeur Aiwa local.

Prisesvideo/aux

Cet appareil peut recevoir des signaux sonores analogiques par ces prises.

Utiliser un câble à fiches phono RCA pour connecter un appareil audio (tourne-disque, lecteur de disque laser, lecteur de minidisque, magnétoscope, téléviseur, etc.).

Connecter la fiche rouge à la prise VIDEO/AUX R et la fiche blanche à la prise VIDEO/AUX L.

Pour connecter un tourne-disque

Utiliser un tourne-disque Aiwa muni d'un amplificateur à égaliser intégré.

Cet appareil peut surir les signaux sonores numériques de disque compact par cette prise.

Utiliser un câble optique pour connecter un appareil audio numérique (platine DAT, enregistreur de minidisque, etc.).

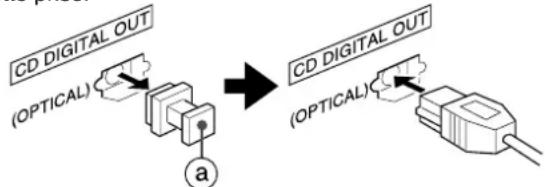

Enlever le capuchon antipoussière de la prise CD DIGITAL OUT (OPTICAL). Ensuite, connecter la fiche d'un câble optique à cette prise.

Quand la prise CD DIGITAL OUT (OPTICAL) n'est pas utilisée

Mettez en place le capuchon antipoussière fourni.

Connecter des enceintes surround optionnelles d'une impédance de 8 à 16 ohms à ces prises.

Pour obtenir un son normal, veiller à connecter des enceintes surround droite et gauche à ces prises.

ECOUTE de sources externes

Pour utiliser l'appareil connecté aux prises VIDEO/AUX, procéder de la manière suivante.

1 Appuyer sur video/aux.

"VIDEO" apparaît sur l'affichage.

Pour changer un nom de source sur l'affichage

Quand on appuie sur VIDEO/AUX, "VIDEO" est affiché initialement. On peut remplacer ce nom par "VIDEO", "AUX" ou "TV".

L'appareil étant sous tension, appuyer sur POWER tout en appuyant sur VIDEO/AUX.

Répéter cette procédure pour sélectionner l'un des noms.

SOINS et entretien

Un entretien et des soins réguliers de l'appareil et des disques et cassettes sont nécessaires pour assurer un fonctionnement optimal.

Nettoyage du coffret

Utiliser un chiffon doux et sec.

Si l'appareil est extrêmement sale, utiliser un chiffon doux légèrement imbibé d'une solution détergente douce. Afin de ne pas ALTERER le fini de l'appareil, ne pas utiliser de solvants forts, tels que de l'alcool, de la benzine ou du diluant.

Nettoyage des têtes du magnétocassette

Quand les têtes du magnétocassette sont sales :

• il n'y a pas de sons aigus
• le son est trop faible
• le son est déséquilibré
• l'effacement d'une cassette est impossible
• L'enregistrement d'une cassette est impossible

Toutes les dix heures d'utilisation, nettoyer les têtes du magnétocassette avec une cassette prévue à cet effet.

Pour plus de détails, se référer au mode d'emploi de la cassette de nettoyage.

Démagnetisation des têtes du magnétocassette

À la longue, les têtes du magnétocassette peuvent devenir magnétisées. Ceci peut restreindre la plage de sortie des cassettes enregistrées et augmenter le bruit.

A l'aide d'une cassette de démagnetisation disponible dans le commerce, démagnetiser les têtes du magnétocassette toutes les 20 à 30 heures d'utilisation.

Pour plus de détails, se référer au mode d'emploi de la cassette de démagnetisation.

Soins des disques

• Si un disque est sale, l'essuyer du centre vers l'extérieur avec un chiffon de nettoyage.

• Après la lecture d'un disque, le ranger dans son étui. Ne pas laisser le disque dans un endroit chaud ou humide.

Soins des cassettes

• Après l'utilisation, ranger les cassettes dans leurs boîtes.
• Ne pas laisser les cassettes près d'un aimant, d'un moteur électrique, d'un téléviseur ou de toute autre source de champ magnétique. Cela diminuerait la qualité sonore et provoquerait du souffle.
• Ne pas exposer les cassettes au soleil ni les laisser dans un véhicule garé au soleil.

En cas de probleme

Si l'appareil ne fonctionne pas comme décrit dans ce mode d'emploi, contrôler le guide suivant.

Il n'y a pas de son.

• Le cordon secteur est-il branché correctement ? N'y a-t-il pas une mauvaise connexion ? ( page 4)
• Il y a peut-être un court-circuit dans les bornes d'enceinte.

Débrancher le cordon secteur puis corriger les connexions d'enceinte.

• Une touche de fonction incorrecte n'est-elle pas en service?

Le son ne sort que par une seule enceinte.

L'autre enceinte n'est-elle pas déconnectée?

Un affichage ou un fonctionnement erroné se produit.

Réinitialiser l'appareil comme indiqué ci-dessous.

L'appareil s'eteint quand l'alimentation est coupée.

• Le mode économique d'énergie n'est-il pas réglé sur "ECO ON" ou "ECO AUTO"? (→ page 6)

L'appareil n'est pas sous tension.

Débrancher le cordon secteur puis le rebrancher quelques secondes après.

Il y a des charges statiques constantes en forme d'onde.

L'antenne est-elle connectée correctement? ( page 5) - Le signal n'est-il pas faible?

→ Connecter une antenne extérieure.

La réception présente des parasites ou le son présente de la distorsion.

• Le système ne capte-t-il pas des bruits extérieurs ou des ondes réfléchies? → Changer l'orientation de l'antenne. → Éloigner l'appareil d'autres appareils électriques.

La bande ne défile pas.

• La platine 2 n'est-elle pas en mode pause? (→ page 11)

Le son est déséquilibré ou trop faible.

• La tête de lecture n'est-elle pas sale? (→ page 22)

L'enregistrement est impossible.

• Un ergot de sécurité de la cassette n'est-il pas absent? (→ page 14)
• La tête d'enregistrement n'est-elle pas sale? (→page 22)

L'effacement est impossible.

• La tête d'effacement n'est-elle pas sale? (→ page 22)
• Une cassette au métal n'est-elle pas utilisée?

Il n'y a pas de sons aigus.

• La tête d'enregistrement/lecture n'est-elle pas sale? (→ page 22)

La lecture ne fonctionne pas.

• Le disque est-il correctement mis en place? (→ page 12) Le disque n'est-il pas sale? (→ page 22) N'y a-t-il pas de la condensation sur la lentille?

→ Attendre environ une heure puis essayer de nouveau.

Pour réinitialiser

Si une anomalie apparait sur la fenêtre d'affichage ou dans le magnétocassette, réinitialiser l'appareil de la manière suivante.

1. Appuyer sur POWER pour couper l'alimentation. 2. Tout en appuyant sur Clear, appuyer sur POWER pour remettre l'appareil sous tension. Toutes les données mémorisées après l'achat sont effacées. Si à l'étape 1 l'alimentation ne peut pas être coupée du fait d'une anomalie, réinitialiser en débranchant le cordon secteur, puis le rebrancher. Ensuite, effectuer l'étape 2.

Appareil principal CX-NAJ54

Partie tuner FM
Plage d'accord	87,5 MHz à 108 MHz
Sensibilité utile (IHF) 13,2 dBf
Bornes d'antenna	75 ohms (asymétrique)

Partie tuner AM

Plage d'accord	530 kHz à 1710 kHz (par pas de 10 kHz)
	531 kHz à 1602 kHz (par pas de 9 kHz)

Sensibilité utile 350 μV/m

Antenne cadre

Partie amplificateur

Amplificateur des moyennes à haute fréquences

Puissance de sortie 20 W +20W (200 Hz - 20 kHz, D.H.T. inférieure à 1%, 8 ohms)

Distorsion harmonique totale 0,1% (10 W, 1 kHz, 8 ohms, DIN AUDIO)

Amplificateur des basses fréquences

Puissance de sortie 60 W + 60 W (50 Hz - 200 Hz, D. H. T. inférieure à 1%, 6 ohms)

Distorsion harmonique totale 0,1% (30 W, 130 Hz, 6 ohms, DIN AUDIO)

EntréesVIDEO/AUX:500mV

Sorties SPEAKERS HIGH FREQ:

acceptent des enceintes de 8 ohms ou plus

SPEAKERS LOW FREQ: acceptent des enceintes de 6 ohms ou plus

SURROUND SPEAKERS: acceptent des enceintes de 8 à 16 ohms

PHONES (prise stéréo) : accepte un casque de 32 ohms ou plus

Partie magnétocassette

Format de piste	4 pistes, 2 canaux stéreo
Réponse en fréquence	50 Hz – 15000 Hz
Système d'enregistrement	Polarisation CA
Tôtes	1 tête de lecture (platine 1)

Partie lecteur de disques compacts

Laser	Laser à semi-conducteurs (λ = 780 nm)
Convertisseur D/A	1 bit, double
Rapport signal/bruit	85 dB (1 kHz, 0 dB)
Distorsion harmonique	0,05% (1 kHz, 0 dB)

Généralités

Alimentation électrique	Secteur 120 V, 60 Hz
Puisance absorberée	110 W
Puisance absorberée en attente	Si le mode économique d'énergie est régèle sur ECO OFF: 20 W

Dimensions (L× H× P)

Poids

260× 326× 346mm

8,0 kg

Enceintes acoustiques SX-WNAJ53

Enceinte acoustique	3 voies, avec haut-parleur infragrave intégré (type à blindage antimagnétique)
Haut-parleurs	Infragrave: cône de 160 mm Large bande: cône de 100 mm Super-tweeter: céramique 20 mm
Impédance	6 ohms / 8 ohms
Sensibilité	87 dB/W/m
Dimensions (L × H × P)	230 × 324 × 282 mm
Poids	4,8 kg

Les spécifications et l'aspect extérieur peuvent être modifiés sans préavis.

L'expression "BBE" et le symbole "BBE" sont des marques déposées de BBE Sound, Inc. Sous licence de BBE Sound, Inc.

DROITS d'auteur

Prière de vérifier les lois sur la propriété artistique relatives à l'enregistrement de disques, de la radio ou de cassettes dans le pays d'utilisation de l'appareil.
