Type de produit	Adaptateur audio Bluetooth
Marque	Dual
Modèle	BA1
Dimensions (L x P x H)	80 x 60 x 25 mm
Poids	Environ 0,1 kg
Alimentation	Bloc d'alimentation 100-240 V~, 50/60 Hz, 180 mA ; sortie 5 V c.c., 500 mA
Consommation veille	< 1 W
Version Bluetooth	V2.1 + EDR, profils A2DP, AVRCP
Portée Bluetooth	Environ 10 mètres
Sortie audio	Jack 3,5 mm stéréo
Fonctions principales	Connexion sans fil Bluetooth, appairage, mise en sourdine des appels entrants, arrêt automatique après 10 minutes
Indicateur LED	Bleu fixe (connexion), clignotant bleu (appairage), rouge (arrêt)
Accessoires fournis	Bloc d'alimentation, câble USB, câble audio, manuel d'utilisation
Conditions d'utilisation	Température de +5 à +35 °C, humidité relative 5 à 90 % (sans condensation)
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux légèrement humide ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir l'appareil, ne pas exposer à l'humidité, débrancher en cas d'orage, utiliser uniquement le bloc d'alimentation fourni

FOIRE AUX QUESTIONS - BA1 DUAL

Comment mettre en marche l'adaptateur Dual BA1 ?

Appuyez sur la touche CONNECT (2) et maintenez-la enfoncée pendant environ 5 secondes. La LED bleue clignote pour indiquer que l'appareil est allumé.

Comment appairer l'adaptateur avec un smartphone ?

Une fois l'adaptateur allumé, appuyez brièvement sur la touche CONNECT pour activer le mode appariement (LED bleue clignote rapidement). Sur votre smartphone, activez le Bluetooth et sélectionnez 'BA1' dans la liste des appareils. Si un code est demandé, saisissez '0000'.

Pourquoi n'y a-t-il pas de son ?

Vérifiez que l'adaptateur est bien appairé et connecté. Assurez-vous que le câble audio est correctement branché sur la sortie AUDIO OUT et sur l'entrée de votre appareil de restitution. Vérifiez également que le volume de votre source Bluetooth et de l'appareil audio est réglé correctement.

Que faire si l'adaptateur ne s'allume pas ?

Assurez-vous que le bloc d'alimentation est correctement branché sur une prise secteur et sur l'adaptateur. Utilisez uniquement le bloc d'alimentation fourni. Si le problème persiste, contactez le fabricant.

Quelle est la portée maximale du Bluetooth ?

La portée est d'environ 10 mètres en champ libre. Si l'appareil Bluetooth s'éloigne au-delà, la connexion est interrompue et la LED clignote.

Comment nettoyer l'adaptateur ?

Débranchez d'abord l'adaptateur du secteur. Nettoyez le boîtier avec un chiffon doux légèrement humide. N'utilisez jamais de solvants, de poudre à récurer ou d'éponge à gratter.

Comment arrêter l'adaptateur ?

Appuyez sur la touche CONNECT et maintenez-la enfoncée jusqu'à ce que la LED devienne rouge, puis relâchez la touche. L'appareil s'éteint également automatiquement après 10 minutes d'inactivité.

Que se passe-t-il lors d'un appel entrant pendant la lecture ?

La lecture musicale est automatiquement mise en sourdine. Vous entendez l'appel via les enceintes. Une fois l'appel terminé, la musique reprend.

L'adaptateur s'éteint-il automatiquement ?

Oui, l'adaptateur s'éteint automatiquement après 10 minutes s'il n'y a aucune commande ni signal audio transmis.

Puis-je utiliser un autre bloc d'alimentation ?

Non, vous devez utiliser uniquement le bloc d'alimentation fourni. L'utilisation d'un autre bloc peut endommager l'appareil ou présenter un risque de sécurité.

MODE D'EMPLOI BA1 DUAL

Adaptateur audio Bluetooth®

Manuel d'utilisation

Avant-propos

Ce manuel d'utilisation vous aide en vue d'une utilisation

• conforme aux prescriptions et
- sûre

de votre adaptateur, appelé par la suite installation ou appareil.

Groupe ciblé par ce manuel d'utilisation

Le manuel d'utilisation s'adresse à toute personne, qui

• installe,
• utilise,
• nettoie
• ou élimine l'appareil.

Les noms des sociétés, des institutions ou des marques mentionnés sont des marques de fabrique ou des marques déposées des propriétaires correspondants.

Caractéristiques de présentation de ce manuel d'utilisation

Divers éléments du manuel d'utilisation sont munis de caractéristiques de présentation définies. Ainsi, vous pourrez rapidement vous rendre compte s'il s'agit

de texte normal,

• d'énumérations ou
→ d'étapes de manipulation.

Table des matières

Vue d'ensemble de l'appareil....3
Aperçu du raccordement .... 3
Consignes de sécurité.... 4
Description de l'appareil .... 7
Préparation du fonctionnement de l'appareil .... 7
Fonctions générales de l'appareil....8
Elimination des dérangements....9
Caractéristiques techniques....10

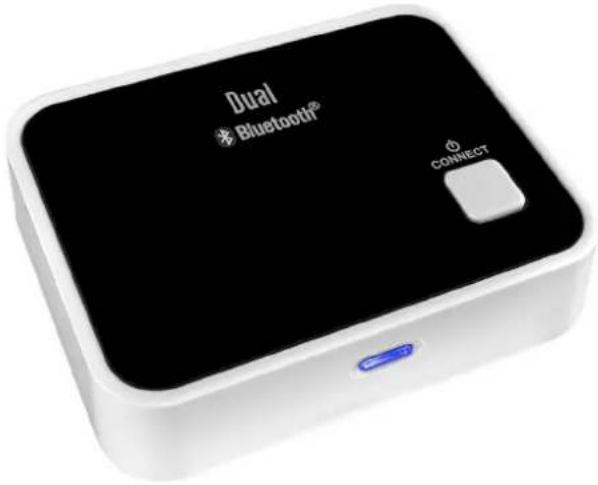

Vue d'ensemble de l'appareil

1 LED		Affichage d'étatAllumée en bleu en cas de connexion existanteClignote rapidement en mode appariement (pairing)Clignote après la mise en marche
2	CONNECT	Presser et maintenir actionné(env. 5 secondes):mise en marche, arrêtPresser brièvement après la mise en marche:activation du mode appariement
3 AUDIO OUT Sortie son (stéréo) fiche jack 3,5 mm
4		Raccordement du bloc d'alimentation, 5 V, 500 mA
-		Plaque signalétique (face inférieure)

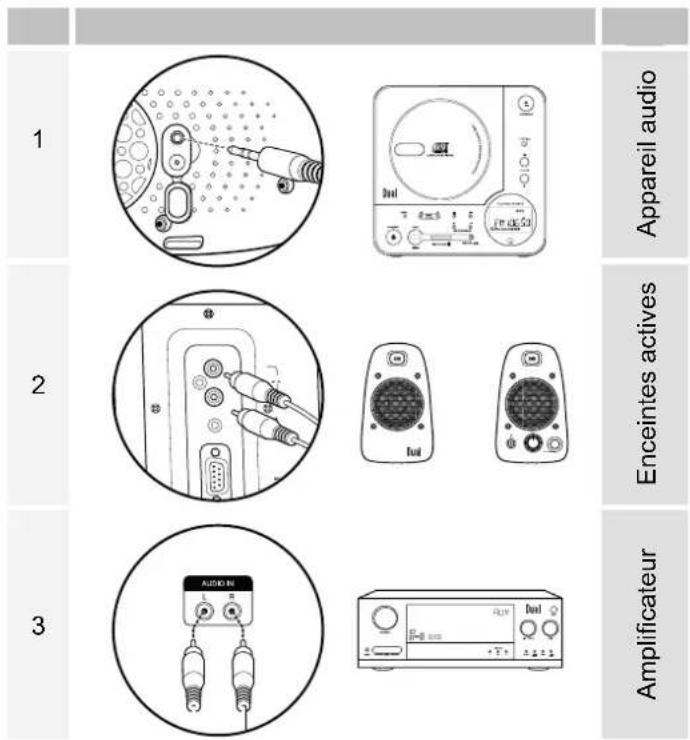

Aperçu du raccordement

Remarques concernant le maniement

Veuillez lire consciencieusement toutes les consignes de sécurité et conservez-les au cas où vous vous poseriez des questions ultérieurement. Observez toujours tous les avertissements et toutes les consignes figurant dans ce manuel d'utilisation, ainsi que ceux figurant au dos de l'appareil.

Consignes de sécurité

Attention bloc d'alimentation !

• L'appareil doit uniquement être raccordé à une tension secteur de 100 – 240 V\~, 50/60 Hz. N'essayez jamais d'utiliser l'appareil avec une autre tension.
• Utilisez uniquement le bloc d'alimentation fourni.
• La fiche secteur doit seulement être raccordée après la fin de l'installation conforme aux prescriptions.
• Si le câble d'alimentation est défectueux ou si l'appareil présente d'autres dommages, l'appareil ne doit pas être mis en marche. Ne pas écraser le câble !
• Lors du débranchement du bloc d'alimentation de la prise de courant, tirez sur la fiche - et non sur le câble.
• Afin d'éviter un risque d'incendie et le risque d'un choc électrique, n'exposez pas l'appareil à la pluie ni à toute autre sorte d'humidité.

• Ne mettez pas l'appareil en service à proximité de baignoires, de piscines ou autres jets d'eau.

• Ne posez pas de récipient contenant des liquides, p. ex. vases à fleurs, sur l'appareil. Ils pourraient se renverser et le liquide qui s'écoule risquerait d'entraîner des dommages considérables ou même un choc électrique.

• Si des corps étrangers ou du liquide devaient parvenir à l'intérieur de l'appareil, débranchez immédiatement la fiche secteur de la prise de courant. Faites vérifier l'appareil par un spécialiste qualifié avant de le remettre en service. Danger de choc électrique en cas d'ouverture du boîtier.
• N'ouvrez pas le boîtier. Danger de choc électrique en cas d'ouverture du boîtier.
• N'essayez jamais de réparer vous-même un appareil défectueux. Adressez-vous toujours à nos points de service après-vente.
• N'ouvrez en aucun cas l'appareil – seul un spécialiste doit l'ouvrir.
• Des corps étrangers, p. ex. aiguilles, pièces de monnaie, etc., ne doivent pas tomber à l'intérieur de l'appareil.
• Ne posez pas de bougies allumées ou autres sources potentielles d'incendie sur l'appareil.
• Ne laissez jamais des enfants utiliser cet appareil sans surveillance.

• Faites effectuer les travaux de maintenance uniquement par des spécialistes qualifiés, faute de quoi, vous vous mettriez vous-même ou d'autres personnes en danger.

• Veiller également à ne pas toucher les contacts situés au dos de l'appareil avec des objets métalliques ou avec les doigts. Ceci peut occasionner des court-circuits.

• L'appareil reste branché au secteur, même lorsqu'il est éteint. Débranchez la fiche du bloc d'alimentation de la prise de courant si vous n'utilisez pas l'appareil pendant une période prolongée. Tirez uniquement au niveau de la fiche secteur, pas le câble.
• N'écoutez pas la musique avec un volume sonore trop important, car cela pourrait entraîner des troubles auditifs durables.
• Cet appareil n'est pas destiné pour une utilisation par des personnes (y compris des enfants) avec des facultés physiques, sensorielles ou intellectuelles limitées ou manquant d'expérience et/ou de connaissances, sauf si elles sont sous la surveillance d'une personne compétente pour leur sécurité ou s'ils ont reçu l'autorisation de cette personne pour utiliser l'appareil.
• Les enfants doivent être sous surveillance, afin de s'assurer qu'ils ne jouent pas avec l'appareil.
• Il est interdit de procéder à des transformations sur l'appareil.
• Les appareils endommagés ou les accessoires endommagés ne doivent plus être utilisés.

Utilisation conforme aux prescriptions

L'appareil est conçu pour la lecture de fichiers de musique via Bluetooth®. L'appareil est conçu pour un usage privé et ne convient pas pour un usage industriel.

Installation de l'appareil

• Installez l'appareil sur un support solide, sûr et horizontal. Veillez à une bonne ventilation.
• Ne posez pas l'appareil sur des surfaces molles telles que moquettes, tapis, couvertures, ou à proximité de rideaux ou de tentures murales. Les ouvertures d'aération pourraient être obstruées. La circulation de l'air nécessaire risquerait d'être interrompue, ce qui pourrait conduire à un embrasement de l'appareil.
• N'installez pas l'appareil à proximité de sources de chaleur telles que radiateurs. Evitez l'ensoleillement direct et les emplacements exposés à une quantité exceptionnelle de poussières.
• Veuillez tenir compte du fait que les pieds de l'appareil peuvent laisser, le cas échéant, des marques de couleur sur certaines surfaces de meubles. Mettez une protection entre le meuble et l'appareil.
• L'appareil ne doit pas être installé dans des locaux avec un taux d'humidité de l'air élevé, p. ex. cuisine ou sauna, étant donné que des dépôts d'eau de

condensation risqueraient d'endommager l'appareil. L'appareil est prévu pour un fonctionnement dans un environnement sec et au sein d'un climat tempéré, et ne doit pas être exposé aux gouttes d'eau ni aux projections d'eau.

• Vous ne devez utiliser l'appareil qu'en position horizontale. Ne pas utiliser à l'air libre !
• Gardez l'appareil à distance d'appareils générant de forts champs magnétiques.
• En cas d'utilisation à proximité immédiate de lampes à économie d'énergie, le fonctionnement de l'appareil risque éventuellement d'être perturbé.
• Ne posez pas d'objets lourds sur l'appareil.
• Posez un support antidérapant sous les pieds de l'appareil, afin d'éviter des empreintes sur les surfaces des meubles.
• Lorsque vous déplacez l'appareil d'un environnement froid vers un environnement chaud, de l'humidité peut se former à l'intérieur de l'appareil. Dans ce cas, attendez environ une heure avant de le mettre en service.

• Veillez toujours à une bonne accessibilité au câble d'alimentation ou au connecteur, de manière à pouvoir débrancher rapidement l'appareil de l'alimentation électrique ! Posez le câble d'alimentation de manière à éviter tous risques de trébuchement.

• La prise doit être située le plus près possible de l'appareil.

• Pour le raccordement au secteur, enfoncer complètement la fiche secteur dans la prise.
• Utiliser un raccordement secteur approprié et éviter d'utiliser des multiprises !
• Ne touchez pas le bloc d'alimentation ou le connecteur avec les mains mouillées, risque d'électrocution !
• En cas de dérangements ou de formation de fumée et d'odeurs provenant de l'appareil, retirer immédiatement la fiche d'alimentation de la prise !
• Débranchez la fiche secteur de la prise de courant si un orage menace.
• Débranchez la fiche secteur de la prise de courant si l'appareil n'est pas utilisé pendant une période prolongée, par ex. avant d'entreprendre un voyage.
• Un volume trop élevé, surtout lors de l'utilisation de casques, peut conduire à des dommages auditifs.

Description de l'appareil

Volume de livraison

Veuillez vérifier que tous les accessoires mentionnés ci-dessous sont présents :

• adaptateur
• bloc d'alimentation, câble USB, câble audio
  • le présent manuel d'utilisation.

Caractéristiques particulières de l'appareil

L'appareil sert d'adaptateur pour des appareils compatibles Bluetooth. Il vous permet d'étendre votre smartphone ou tablette tactile en un système son sans fil.

Pour la restitution, vous avez besoin (voir aperçu de raccordement, page 3)

1 – d'un appareil audio,
2 - d'enceintes actives ou
3 – d'une chaîne stéréo.

Les appareils de restitution doivent disposer d'une entrée audio.

Préparation du fonctionnement de l'appareil

Raccordement du bloc d'alimentation

Raccordez l'appareil au secteur (100-240 V\~, 50/60 Hz).

→ Pour l'alimentation électrique, branchez tout d'abord le câble du bloc d'alimentation sur la prise femelle (4) de l'appareil ou sur la fiche secteur, puis branchez la fiche secteur sur la prise de courant.

Remarque :

Utilisez uniquement le bloc d'alimentation fourni !
→ Assurez-vous que la tension de service du bloc d'alimentation corresponde à la tension secteur locale, avant de le brancher sur la prise de courant.

Remarque :

En cas de non-utilisation, débranchez la fiche secteur de la prise de courant. Tirez sur la fiche secteur et non pas sur le câble. Débranchez la fiche secteur de la prise de courant si un orage menace. Veillez à disposer d'un espace libre d'au moins 10 cm autour de l'appareil. En raison de la fonction veille (mode "standby"), des pièces de l'appareil se trouvent sous tension dès que l'appareil est branché au secteur. Pour mettre l'appareil entièrement hors tension, il convient de débrancher la fiche secteur.

Raccordement de l'appareil audio

→ Raccordez un câble audio sur la sortie AUDIO OUT (3) ainsi que sur l'entrée audio de votre appareil de restitution. Voir p. 3.
→ Démarrez la lecture sur l'appareil Bluetooth.

Fonctions générales de l'appareil Mise en marche de l'appareil

→ Mettez l'appareil en marche au moyen de la touche ⏻ (2). Pour ce faire, pressez la touche et maintenez-la enfoncée pendant env. 5 secondes. La LED (1) clignote en bleu.

Activation du mode appariement (pairing)

→ Lorsque l'appareil est en marche, pressez brièvement la touche ⏻ (2). La LED (1) clignote rapidement.

L'adaptateur peut à présent établir une communication avec des smartphones, tablettes tactiles et ordinateurs compatibles Bluetooth.

→ Commutez votre appareil Bluetooth en mode appariement.
→ L'appareil Bluetooth recherche l'adaptateur ; sélectionnez BA1. Confirmez l'interrogation (Code „0 0 0 0“).

→ La communication Bluetooth est établie. La LED (1) bleue est allumée en permanence.

Remarque :

La portée est d'env. 10 mètres. Si l'appareil Bluetooth est hors de portée, la communication est interrompue et la LED (1) clignote.

Réglage du volume sonore

→ Réglez le volume sonore sur l'appareil audio raccordé.

Appel entrant pour les smartphones

→ La lecture musicale est mise en sourdine et vous entendez l'appel. Après la fin de l'appel téléphonique, vous entendez à nouveau la musique.

Extinction de l'appareil

→ La touche (2) vous permet d'éteindre l'appareil. Pour ce faire, pressez la touche et maintenez-la enfoncée jusqu'à ce que la LED (1) apparaisse en rouge.
→ Relâchez ensuite la touche ; l'appareil est éteint.

Remarque :

L'appareil s'éteint automatiquement après 10 minutes, s'il n'en résulte pas de commande ou si aucun signal n'est transmis.

Nettoyage de l'appareil

Risque d'électrocution !

Afin d'éviter le risque d'un choc électrique, ne lavez pas l'appareil avec un chiffon mouillé ou sous l'eau courante. Avant d'effectuer le nettoyage, débranchez la fiche secteur.

ATTENTION!

N'utilisez pas d'éponge à gratter, de poudre à récurer ni de solvant tel que l'alcool ou l'essence.

→ Nettoyez le boîtier à l'aide d'un chiffon doux légèrement humide.

Elimination des dérangements

Si l'appareil ne fonctionne pas comme prévu, contrôlez-le au moyen des tableaux suivants.

Si vous ne pouvez pas éliminer le défaut, même après les contrôles décrits, veuillez contacter le fabricant.

Symptôme Cause possible / remède

L'appareil ne peut pas être mis en marche.

L'appareil n'est pas alimenté en courant.Raccordez correctement le câble d'alimentation sur la prise secteur.

Symptôme Cause possible / remède
Pas de son	Assurez-vous que votre appareilBluetooth soit apparié et que la communication soit établie. Contrôlez la connexion par câble.Contrôlez si votre appareil est configuré pour la lecture audio en transit (streaming) via Bluetooth.Réglez l'appareil Bluetooth et l'appareil audio raccordé.Assurez-vous d'avoir sélectionné l'entrée correcte sur l'appareil audio.Assurez-vous que votre appareilBluetooth se trouve à l'intérieur de la portée.(remarque : la LED de l'adaptateur clignote si l'appareil Bluetooth se trouve hors de portée.)
Les appareils doivent-ils chaque fois faire l'objet d'un nouvel "appariement" ?	Si un appareil a été apparié, vous ne devez normalement pas l'apparier à nouveau. Vous devez toutefois à nouveau connecter l'appareil Bluetooth à l'adaptateur. Sélectionnez à cet égard l'adaptateur BA1 dans la liste des appareils Bluetooth.

Caractéristiques techniques

Dimensions de l'appareil (largeur x profondeur x hauteur)	80 x 60 x 25 mm
Poids : env. 0,1 kg
Alimentation électrique : Bloc d'alimentation c.a./c.c.	100-240 V courant alternatif, 50/60 Hz, 180 mA5 V c.c., 500 mA
Consommation d'énergie : en mode veille < à 1 W
Bluetooth : 2,4 GHz, V2.1 + EDR A2DP, AV RCP
Portée : env. 10 mètres
Conditions ambiantes : +5	C à +35 C5 % à 90 % d'humidité relative (sans condensation)
AUDIO OUT fiche jack 3,5 mm

Sous réserve de modifications techniques et d'erreurs. Les dimensions sont des valeurs approximatives.

Directives et normes : Ce produit est conforme à la directive sur la basse tension (2006/95/CE, 1275/2008/CE), aux exigences de la directive concernant les installations radio et les équipements radio et terminaux de télécommunication (FTEG), ainsi qu'à la directive 1999/5/CE (R&TTE), à la directive CEM (2004/108/CE) et à la directive sur le marquage CE.

Comment contacter le fabricant

DGC GmbH

Consignes d'élimination

Elimination de l'emballage

Votre nouvel appareil a été protégé par un emballage lors de son acheminement. Tous les matériaux utilisés sont compatibles avec l'environnement et recyclables. Veuillez apporter votre contribution et éliminez l'emballage de façon respectueuse de l'environnement. Concernant les moyens actuels d'élimination des déchets, informez-vous auprès de votre revendeur ou concernant votre installation de gestion de déchets communale.

Danger d'étouffement !

Ne laissez pas l'emballage et ses éléments à des enfants.

Danger d'étouffement par les films ou d'autres matériaux d'emballage.

Mise au rebut de l'appareil

Les appareils usagés ne sont pas des déchets sans valeur. Une élimination respectueuse de l'environnement permet de recycler des matières brutes précieuses. Renseignez auprès de l'administration de votre ville ou de votre commune concernant les possibilités d'une élimination réglementaire et respectueuse de l'environnement de l'appareil. Les piles doivent être retirées de l'appareil avant l'élimination de celui-ci.

Cet appareil est marqué selon la directive 2002/96/CE concernant les appareils électriques et électroniques usagés (WEEE).

Ce produit, arrivé en fin de vie, ne doit pas être éliminé par le biais des ordures ménagères ordinaires ; il doit être remis à un point de collecte prévoyant le recyclage d'appareils électriques et électroniques. Le symbole figurant sur le produit, dans le manuel d'utilisation ou sur l'emballage, attire votre attention à cet égard. Les matériaux sont recyclables conformément à leur marquage. Avec la réutilisation, le recyclage des matériaux ou d'autres formes de recyclage d'appareils usagés, vous apportez une contribution importante à la protection de notre environnement.

Danger de mort !

Débranchez la fiche secteur sur les appareils, qui ne sont plus utilisés. Déconnectez le câble d'alimentation et débranchez-le avec la fiche.
