Produkttyp	Bluetooth-Audioadapter
Marke	Dual
Modell	BA1
Abmessungen (L x B x H)	80 x 60 x 25 mm
Gewicht	Ca. 0,1 kg
Stromversorgung	Netzteil 100-240 V~, 50/60 Hz, 180 mA; Ausgang 5 V DC, 500 mA
Stromverbrauch Standby	< 1 W
Bluetooth-Version	V2.1 + EDR, Profile A2DP, AVRCP
Bluetooth-Reichweite	Ca. 10 Meter
Audioausgang	3,5 mm Klinkenstecker (stereo)
Hauptfunktionen	Drahtlose Bluetooth-Verbindung, Pairing, Stummschaltung eingehender Anrufe, automatische Abschaltung nach 10 Minuten
LED-Anzeige	Blau dauerhaft (Verbindung), blau blinkend (Pairing), rot (Aus)
Mitgeliefertes Zubehör	Netzteil, USB-Kabel, Audiokabel, Bedienungsanleitung
Betriebsbedingungen	Temperatur +5 bis +35 °C, relative Luftfeuchtigkeit 5 bis 90 % (nicht kondensierend)
Pflege und Reinigung	Gehäuse mit einem weichen, leicht feuchten Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Gerät nicht öffnen, nicht Feuchtigkeit aussetzen, bei Gewitter vom Netz trennen, nur das mitgelieferte Netzteil verwenden

Häufig gestellte Fragen - BA1 DUAL

Wie schalte ich den Dual BA1 Adapter ein?

Drücken und halten Sie die CONNECT-Taste (2) etwa 5 Sekunden lang. Die blaue LED blinkt, um anzuzeigen, dass das Gerät eingeschaltet ist.

Wie koppele ich den Adapter mit einem Smartphone?

Schalten Sie den Adapter ein, drücken Sie kurz die CONNECT-Taste, um den Pairing-Modus zu aktivieren (blaue LED blinkt schnell). Aktivieren Sie Bluetooth auf Ihrem Smartphone und wählen Sie 'BA1' aus der Geräteliste. Wenn ein Code verlangt wird, geben Sie '0000' ein.

Warum gibt es keinen Ton?

Überprüfen Sie, ob der Adapter gekoppelt und verbunden ist. Stellen Sie sicher, dass das Audiokabel korrekt an den AUDIO OUT-Anschluss und den Eingang Ihres Wiedergabegeräts angeschlossen ist. Überprüfen Sie auch die Lautstärkeeinstellungen Ihrer Bluetooth-Quelle und des Audiogeräts.

Was tun, wenn der Adapter nicht einschaltet?

Stellen Sie sicher, dass das Netzteil korrekt an eine Steckdose und den Adapter angeschlossen ist. Verwenden Sie nur das mitgelieferte Netzteil. Wenn das Problem weiterhin besteht, kontaktieren Sie den Hersteller.

Wie groß ist die maximale Bluetooth-Reichweite?

Die Reichweite beträgt ca. 10 Meter im Freifeld. Wenn sich das Bluetooth-Gerät weiter entfernt, wird die Verbindung unterbrochen und die LED blinkt.

Wie reinige ich den Adapter?

Trennen Sie den Adapter zuerst vom Netz. Reinigen Sie das Gehäuse mit einem weichen, leicht feuchten Tuch. Verwenden Sie niemals Lösungsmittel, Scheuerpulver oder Scheuerschwämme.

Wie schalte ich den Adapter aus?

Drücken und halten Sie die CONNECT-Taste, bis die LED rot wird, und lassen Sie sie dann los. Das Gerät schaltet sich auch automatisch nach 10 Minuten Inaktivität aus.

Was passiert bei einem eingehenden Anruf während der Wiedergabe?

Die Musikwiedergabe wird automatisch stummgeschaltet. Sie hören den Anruf über die Lautsprecher. Nach dem Ende des Anrufs wird die Musik fortgesetzt.

Schaltet sich der Adapter automatisch aus?

Ja, der Adapter schaltet sich automatisch nach 10 Minuten aus, wenn kein Befehl oder Audiosignal übertragen wird.

Kann ich ein anderes Netzteil verwenden?

Nein, Sie dürfen nur das mitgelieferte Netzteil verwenden. Die Verwendung eines anderen Netzteils kann das Gerät beschädigen oder ein Sicherheitsrisiko darstellen.

BEDIENUNGSANLEITUNG BA1 DUAL

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen und
- sicheren

Gebrauch Ihres Adapters, im folgenden Anlage oder Gerät genannt.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät

• aufstellt,
• bedient,
• reinigt
• oder entsorgt.

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

Die Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um

normalen Text,

- Aufzählungen oder

→ Handlungsschritte

handelt.

Inhaltsverzeichnis

Geräteübersicht 3

Anschlussübersicht.... 3

Sicherheitshinweise 4

Die Beschreibung des Gerätes....7

Das Gerät zum Betrieb vorbereiten 7

Wie Sie allgemeine Geräte-Funktionen bedienen..... 8

Wie Sie Fehler beseitigen 9

Technische Daten 9

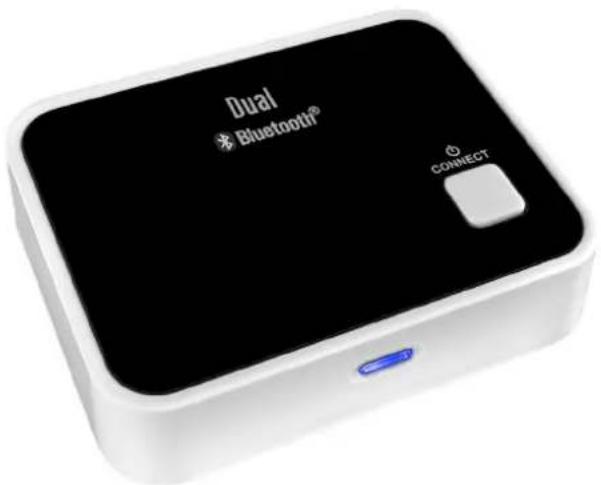

Geräteübersicht

1 LED		Statusanzeige• leuchtet bei bestehender Verbindung blau• blinkt schnell im Pairing-Modus• blinkt nach dem Einschalten
2	CONNECT	• Drücken und halten (ca. 5 Sekunden): Einschalten, Ausschalten• Nach Einschalten kurz drücken: Pairing-Modus aktivieren
3	AUDIO OUT	Tonausgang (stereo)3,5 mm Klinke
4		Anschluss Netzteil, 5 V, 500 mA
-		Typenschild (Unterseite)

Anschlussübersicht

Hinweise zur Handhabung

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

Sicherheitshinweise

Vorsicht Netzgerät!

• Das Gerät darf nur an eine Netzspannung von 100 – 240 V\~, 50/60 Hz angeschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
• Verwenden Sie nur das mitgelieferte Netzteil.
• Der Netzstecker darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist.
• Wenn das Netzkabel defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden. Kabel nicht quetschen!
• Beim Abziehen des Netzteils von der Steckdose am Stecker ziehen - nicht am Kabel.

• Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.

• Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Öffnen sie nicht das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
• Öffnen Sie das Gerät auf keinen Fall – dies darf nur der Fachmann.
• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.
• Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.

• Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.

• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

• Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
• Das Gerät bleibt auch in ausgeschaltetem Zustand Standby mit dem Stromnetz verbunden. Ziehen Sie den Stecker des Netzteils aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker.
• Hören Sie Musik nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Es ist verboten Umbauten am Gerät vorzunehmen.
• Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden.

Bestimmungsgemäßer Gebrauch

Das Gerät ist für die Wiedergabe von Musikdateien via Bluetooth® entwickelt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

Aufstellen des Gerätes

• Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.
• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen könnten verdeckt werden. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand führen.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
• Beachten Sie, dass die Gerätefüße u.U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät.
• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät

ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.

• Sie dürfen das Gerät nur in waagerechter Position betreiben. Nicht im Freien verwenden!
• Halten Sie das Gerät von Geräten fern, die starke Magnetfelder erzeugen.
• Bei Verwendung von Energiesparlampen in unmittelbarer Nähe kann ggf. die Funktion des Gerätes beeinträchtigt werden.
• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Legen Sie eine rutschfeste Unterlage unter die Gerätefüße, um Abdrücke auf Möbeloberflächen zu vermeiden.
• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie es in Betrieb nehmen.
• Stellen Sie sicher, dass das Netzkabel oder der Stecker immer leicht zugänglich sind, so dass Sie das Gerät schnell von der Stromversorgung trennen können! Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
  • Die Steckdose sollte möglichst nah am Gerät sein.

• Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.

• Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!

• Netzteil bzw. Stecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!
• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!
• Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker aus der Steckdose.
• Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker aus der Steckdose.
• Zu hohe Lautstärke, besonders bei Kopfhörem, kann zu Gehörschäden führen.

Die Beschreibung des Gerätes Der Lieferumfang

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

• Adapter
  • Netzteil, USB-Kabel, Audiokabel
• diese Bedienungsanleitung.

Die besonderen Eigenschaften des Gerätes

Das Gerät dient als Adapter für bluetooth-fähige Geräte. Damit können Sie Ihr Smartphone oder den Tablet-PC zu einem kabellosen Soundsystem erweitern. Zur Wiedergabe benötigen Sie (siehe Anschlussübersicht, S. 3) ein

1 – Audiogerät,
2 – Aktivboxen bzw.
3 – eine Stereoanlage.

Die Wiedergabegeräte müssen über einen Audioeingang verfügen.

Das Gerät zum Betrieb vorbereiten Das Netzgerät anschließen

Schließen Sie das Gerät an das Stromnetz (100-240 V\~, 50/60 Hz) an.

→ Zur Stromversorgung zuerst das Kabel des Netzteils in die Buchse (4) am Gerät bzw. in den Netzstecker und dann den Netzstecker in die Steckdose stecken.

Hinweis:

Verwenden Sie nur das mitgelieferte Netzteil!

→ Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Steckdose stecken.

Hinweis:

Ziehen Sie bei Nichtverwendung den Netzstecker aus der Steckdose. Ziehen Sie am Netzstecker und nicht am Kabel. Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker aus der Steckdose. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät.

Wenn das Gerät an die Netzspannung angeschlossen ist, sind aufgrund der Standby-Funktion Teile des Gerätes in Betrieb. Um das Gerät ganz auszuschalten, muss der Netzstecker gezogen werden.

Audiogerät anschließen

→ Schließen Sie ein Audiokabel an den Ausgang AUDIO OUT (3) sowie an den Audioeingang Ihres Wiedergabegerätes an. Siehe S. 3.
→ Starten Sie die Wiedergabe am Bluetooth-Gerät.

Allgemeine Geräte-Funktionen

Das Gerät einschalten

→ Mit der Taste ⏻ (2) schalten Sie das Gerät ein. Dazu die Taste drücken und ca. 5 Sekunden halten. Die LED (1) blinkt blau.

Den Pairing-Modus aktivieren

→ Bei eingeschaltetem Gerät Taste (2) kurz drücken. Die LED (1) blinkt schnell.

Der Adapter kann jetzt eine Verbindung zu Smartphones, Tablet-PCs und bluetoothfähigen Computern herstellen.

→ Versetzen Sie Ihr Bluetooth-Gerät in den Pairing-Modus.
→ Das Bluetooth-Gerät sucht den Adapter, wählen Sie BA1. Bestätigen Sie die Abfrage (Code „0 0 0 0“).
→ Die Bluetooth-Verbindung wird hergestellt. Die LED (1) leuchtet permanent blau.

Hinweis:

Die Reichweite beträgt ca. 10 Meter. Ist das Bluetooth-Gerät außerhalb der Reichweite wird die Verbindung unterbrochen, die LED (1) blinkt.

Wie Sie die Lautstärke einstellen

→ Regeln Sie die Lautstärke am angeschlossenen Audiogerät.

Eingehender Ruf bei Smartphones

→ Die Musikwiedergabe schaltet auf Stumm und Sie hören den Anruf. Nach Beendigung des Telefonats hören Sie wieder die Musik.

Wie Sie das Gerät ausschalten

→ Mit der Taste ⏻ (2) schalten Sie das Gerät aus. Dazu die Taste drücken und gedrückt halten, bis die LED (1) rot wird.
→ Lassen Sie dann die Taste los, das Gerät schaltet ab.

Hinweis:

Das Gerät schaltet automatisch nach 10 Minuten ab, falls keine Bedienung erfolgt bzw. kein Signal übertragen wird.

Wie Sie das Gerät reinigen

Stromschlag!

Um die Gefahr eines elektrischen Schlages zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor dem Reinigen Netzstecker ziehen.

ACHTUNG!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

→ Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

Wie Sie Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit dem Hersteller auf.

Symptom Mögliche Ursache/Abhilfe

Gerät lässt sich nicht einschalten.

Das Gerät wird nicht mit Strom versorgt. Schließen Sie das Netzkabel richtig an die Netzsteckdose an.

Symptom Mögliche Ursache/Abhilfe
Kein Ton	Vergewissern Sie sich, dass Ihr Bluetooth-Gerät gepairt und verbunden ist. Überprüfen Sie die Kabelverbindung. Überprüfen Sie, ob Ihr Gerät für das Streamen von Audio über Bluetooth eingerichtet ist.Regeln Sie des Bluetooth-Geräts und des angeschlossenen Audio-Gerätes.Vergewissern Sie sich, dass Sie den richtigen Eingang am Audio-Gerät gewählt haben.Vergewissern Sie sich, dass sich Ihr Bluetooth-Gerät in Reichweite befindet.(Hinweis: Die LED des blinkt, wenn sich das Bluetooth-Gerät außerhalb der Reichweite befindet.)
Müssen die Geräte jedes Mal erneut „gepairt“ werden?	Ist ein Gerät einmal gepairt, müssen Sie es normalerweise nicht noch einmal pairen. Sie müssen jedoch das Bluetooth-Gerät wieder mit dem Adapter verbinden. Wählen Sie hierfür den Adapter BA1 aus der Liste der Bluetooth-Geräte.

Technische Daten

Abmessungen Gerät (Breite x Tiefe x Höhe)	80 x 60 x 25 mm
Gewicht: ca. 0,1 kg
Spannungsversorgung: AC/DC Netzteil	100-240 V Wechselstrom, 50/60 Hz, 180 mA5 V DC, 500 mA
Leistungsaufnahme: < 1 W in Standby
Bluetooth: 2,4 GHz, V2.1 + EDRA2DP, AV RCP
Reichweite: ca. 10 Meter
Umgebungsbedingungen: +5 C bis +35 C5 % bis 90 % relative Luftfeuchte (nicht kondensierend)
AUDIO OUT 3,5 mm Klinke

Technische Änderungen und Irrtümer vorbehalten. Die Abmessungen sind ungefähre Werte.

Richtlinien und Nomen: Dieses Produkt entspricht der Niederspannungsrichtlinie (2006/95/EC, 1275/2008/EC), den Anforderungen der Richtlinie über Funkanlagen und Telekommunikationssendeeinrichtungen (FTEG) und der Richtlinie 1999/5/EC (R&TTE),

der EMV-Richtlinie (2004/108/EC) und der CE-Kennzeichenrichtlinie.

Wie Sie den Hersteller erreichen

DGC GmbH

Graf-Zeppelin-Straße 7

D-86899 Landsberg

www.dual.de

Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und andere Verpackungsmaterialien.

Entsorgung des Gerätes

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes. Vor der Entsorgung des Gerätes sollten die Batterien entfernt werden.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lebensgefahr!

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen.
