32" Touchscreenpc series - Moniteur Faytech - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 32" Touchscreenpc series Faytech au format PDF.
| Caractéristiques techniques | Détails |
|---|---|
| Taille de l'écran | 32 pouces |
| Type d'écran | Écran tactile capacitif |
| Résolution | 1920 x 1080 pixels (Full HD) |
| Connectivité | HDMI, USB, Ethernet |
| Système d'exploitation | Windows ou Android (selon modèle) |
| Processeur | Intel ou ARM (selon modèle) |
| RAM | 4 Go ou 8 Go (selon modèle) |
| Stockage | SSD de 64 Go à 256 Go (selon modèle) |
| Utilisation | Idéal pour les kiosques interactifs, les points de vente, et les applications industrielles |
| Maintenance | Nettoyage régulier de l'écran avec des produits non abrasifs, vérification des connexions |
| Réparation | Réparation par un technicien qualifié recommandée pour les problèmes matériels |
| Sécurité | Utiliser un onduleur pour éviter les coupures de courant, ne pas exposer à l'humidité |
| Informations générales | Vérifier la compatibilité avec les logiciels utilisés avant l'achat |
FOIRE AUX QUESTIONS - 32" Touchscreenpc series Faytech
Questions des utilisateurs sur 32" Touchscreenpc series Faytech
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice 32" Touchscreenpc series - Faytech et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 32" Touchscreenpc series de la marque Faytech.
MODE D'EMPLOI 32" Touchscreenpc series Faytech
Pour l'acheteur de ce produit:
Nous vous remercions d'avoir acheté notre PC écran tactile FAYTECH. Vous avez acheté un ordinateur de bureau puissant qui convient pour une salle de conférence, salons de commerce et centres de congrès. Il se distingue des systèmes PC standard par un fonctionnement silencieux et une stabilité accrue, en particulier à travers le boîtier robuste en aluminium. Sans parler de la qualité et du design attrayant (le boîtier est en aluminium raffiné).
Pour éviter les erreurs et pour une utilisation optimale des ordinateurs à écran tactile, lisez s'il vous plaît ce manuel en détail avant la première utilisation.
Garantie:
Les PC tactiles FAYTECH sont produits à la suite d'une production et processus de test les plus modernes. Des Composants soigneusement sélectionnés et une production précise assurent un fonctionnement fiable et une longue vie. FAYTECH Garantit au client original que chaque PC tactile FAYTECH livré est exempt de vices de matériau ou de fabrication au moment de l'expédition, et que chaque module, livré sera conforme aux spécifications publiées pour une période de 24 mois tel que mesuré à partir de la date d'expédition d'origine. L'obligation FAYTECH en vertu de la garantie contenue dans ce document est limitée à la réparation ou au remplacement de n'importe quel PC tactile FAYTECH qui ne répond pas aux spécifications, à condition que ledit produit est retournés à FAYTECH, les frais de transport seront payés d'avance, et pris en charge lors de l'examen du FAYTECH, le produit, lorsqu'il est testé dans le cadre d'évaluation précise et conformément aux règles de l'art, au cas ou il ne répond pas aux spécifications définies. CETTE GARANTIE EST EN LIEU ET PLACE DE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, SANS S'Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE ET LA GARANTIE DE L'OBJECTIF PARTICULIER.
Toutes les réclamations sous garantie doivent être faites promptement après les événements qui ont donné lieu et doit être reçu dans la période de garantie applicable par FAYTECH ou son représentant autorisé. De telles demandes doivent inclure le type de produit, le numéro de série et une description complète des circonstances donnant lieu à la réclamation. Avant toute restitution aux fins de réparation et / ou de réglage, l'autorisation écrite de FAYTECH ou son représentant autorisé pour la restitution avec des instructions sur comment et où ces produits doivent être expédiés doivent être obtenues. Tout Produit retourné pour être examiner par FAYTECH doit être envoyé au prépayé par le moyen de transport indiqué comme acceptable par FAYTECH. FAYTECH se réserve le droit de rejeter toute demande de garantie qui n'est pas rapidement signalée et ne donne aucune réclamation en garantie sur un élément qui a été modifié ou qui a été expédié par aucun autre moyen sauf le moyen acceptable de transport. Quand un produit est renvoyé pour examen et inspection, ou pour toute autre raison, le Client sera responsable de tous les dommages résultant de l'emballage ou à la manutention ou de perte en transit, nonobstant
Site
CP
tout défaut ou non-conformité du Produit. Dans tous les cas, FAYTECH est le seul responsable pour déterminer la cause et la nature de l'échec, et la détermination de FAYTECH à cet égard sera finale. S'il est constaté que le produit FAYTECH a été retourné sans cause ou est encore utilisable, le Client en sera informé et le produit retourné aux frais du client. En outre, les frais de test et d'examen peuvent, à la seule discrétion de FAYTECH, être faits sur les produits ainsi retournés.
LA RESPONSABILITÉ DU VENDEUR POUR LES DOMMAGES NE DOIT PAS DEPASSER LE PAIEMENT, S'IL YA LIEU, LE REÇU PAR LE VENDEUR POUR L'UNITÉ DE PRODUIT OU SERVICE FOURNIS, OU À FOURNIR, SELON LE CAS, NE PEUT ÊTRE FAIT L'OBJET DE RÉCLAMATION OU LITIGE. LE VENDEUR NE PEUT EN AUCUN CAS ÊTRE TENU RESPONSABLE DE DOMMAGES INDIRECTS, ACCESSOIRES OU SPÉCIAUX. LA RESPONSABILITÉ SERA TENUE PAR LE TIERS, POUR LES DOMMAGES RESULTANT DE LA PERFORMANCE DU VENDEUR
Si le soutien de la durée de vie, dont le défaut d'exécution, et lorsqu'il est correctement utilisé conformément aux instructions d'utilisation fournies dans l'étiquetage est raisonnable, l'échec devrait se traduire par un préjudice important à l'utilisateur. Une «composante essentielle» est l'un des composants dans un dispositif ou un système dont la défaillance de fonctionnement peut être raisonnablement prévu à provoquer la panne de l'appareil ou d'un système ou d'affecter sa sécurité ou son efficacité.
Si votre appareil a un défaut durant la période de garantie, s'il vous plaît contactez directement FAYTECH. La période de garantie est de 24 mois à compter de la date d'achat sous les conditions suivantes:
- Toutes les garanties sont annulées si l'appareil a été ouvert ou démonté sans l'approbation préalable du FAYTECH.
- Les dommages causés par une mauvaise manipulation ou exploitation, par une mauvaise installation ou stockage, ou à travers une mauvaise connexion, ainsi que pour cause de force majeure ou autres influences extérieures ne sont pas couverts par la garantie.
- Pour la garantie, nous nous réservons le droit de remplacer les composants défectueux ou d'échanger l'appareil.
- Les composants ou les appareils échangés deviennent la propriété de FAYTECH.
-
Les demandes de dommages et intérêts sont exclus dans la mesure où elles ne sont pas fondées sur une intention ou une négligence grossière du fabricant.
-
Après l'expiration de la période de garantie, les réclamations de garantie ne peuvent plus être poursuivies.
- Toute réclamation doit être accompagnée d'une preuve d'achat (ticket de caisse ou facture).
Conseils de sécurité électrique:
L'appareil ne doit être ouvert que par le personnel technique. L'ouverture incorrecte peut entraîner la perte de la garantie. S'il vous plaît séparer le PC tactile de l'alimentation électrique avant de l'ouvrir.
Mesures de sécurité de l'exploitation :
- Veillez vérifiez avant la première utilisation si tout les adaptateurs externe et les câbles sont correctement connectés.
- Le PC ne doit avoir en aucun cas des objets en vrac, en particulier des objets conducteurs exposés. Sinon, il ya un risque de court-circuit et de dommages permanents à l'ordinateur tactile.
- A poussière, l'humidité et la température raccourcissent considérablement la durée de vie du PC à écran tactile. S'il vous plaît éviter, si possible, ces facteurs externes négatifs.
- Bien que le PC tactile est pourvue d'un mécanisme anti-vibration, s'il vous plaît ne laissez pas tomber l'ordinateur et essayez d'éviter les mouvements forts et les secousses.
- S'il vous plaît ne nettoyez jamais votre PC FAYTECH tactiles avec des produits chimiques, mais utilisez un chiffon sec pour le nettoyage.
Les changements en cours:
FAYTECH produit son affichage en Chine avec un savoir-faire allemand et une gestion de la qualité. Vos commentaires sont les informations les plus précieuses pour l'amélioration de nos produits. La production continue et l'amélioration des produits est notre objectif principal. Pour cette raison, il peut y avoir des améliorations dans notre produit qui ne sont pas encore inclus dans ce guide de l'utilisateur. Les différences entre votre produit et ce guide d'utilisation sont généralement liés à des changements de spécifications et à des améliorations apportées aux produits. Si vous avez des questions ou des suggestions, s'il vous plaît contacter notre équipe de support ou visitez notre site Web à www.faytech.com.
Site
CP

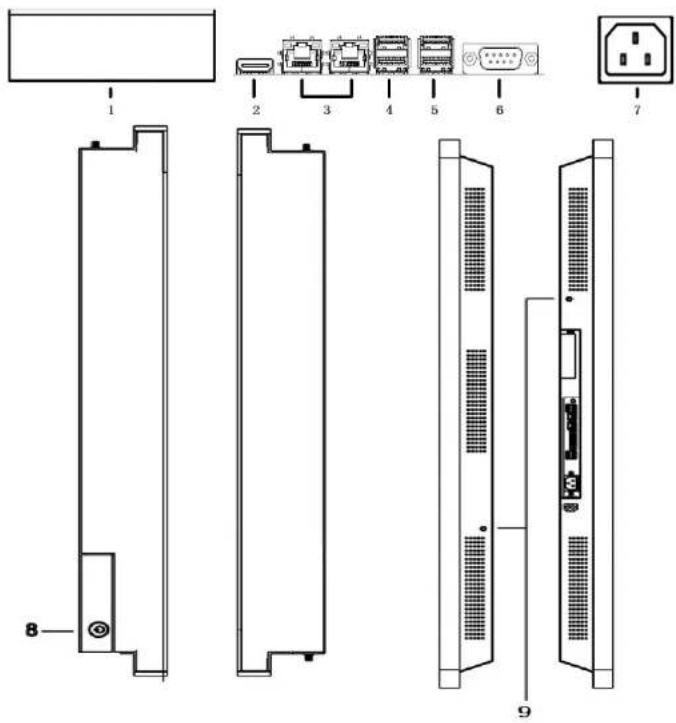

Connecteurs 32 "-55" PC-tactile
2 HDMI 1.3
3 2x 10/100/1000 connecteur MBitsLan
4 2x USB 2.0
5 2x USB 2.0
6 n° de série RS232/422/485, 5/12V commutable dans le BIOS
7 Alimentation 100-240V ACDCIN
8 Bouton Marche / Arrêt
9 connecteurs d'antenne 2x W-LAN
FAYTECH vous propose un matériel bien conçu, PC de haute qualité. Pour l'installation du logiciel, l'utilisation et l'entretien, l'utilisateur respectif est responsable.
Sur le CD du pilote bundle, les pilotes Windows et Linux sont inclus pour nos PC tactiles FAYTECH. N'hésitez pas à consulter www.faytech.com pour rechercher les mis à jour des pilotes.
Si vous avez acheté le système avec un SSD, un système d'exploitation est déjà installé. S'il vous plaît vérifiez la version auprès de votre partenaire commercial. Une image actuelle (Ubuntu) est toujours disponible qui vous permet de vous familiariser avec le matériel et l'utilisation de l'écran tactile.
Le manuel du logiciel tactile est également téléchargeable sur notre site dans la catégorie «Service». Pour Win7/Win8 aucune installation de pilote n'est nécessaire pour utiliser le PC tactile.
Pour commencer, connectez simplement votre PC-tactile FAYTECH avec le câble d'alimentation et appuyez sur le bouton Marche / Arrêt.
Site
CP
Si vous avez acheté un PC tactile FAYTECH sans disque dur, s'il vous plaît suivez les instructions ci-dessous.
- L'installation d'un périphérique externe est très simple. Il suffit d'ouvrir le plateau SSD pour insérer le matériel convenable (2,5 "SSD / disque dur avec 9m de hauteur).
Les paramètres BIOS
Dans ce qui suit, les paramètres BIOS les plus importants sont expliqués. S'il vous plaît noter que le BIOS est un BIOS spécial pour PC avec de haut-solutions d'affichage.
En conséquence, il est possible de ne pas voir d'image sur votre moniteur après les ajustements du BIOS. Pour cette raison, seuls les utilisateurs expérimentés devraient effectuer des modifications du BIOS. Si le système est mal réglée, procéder comme décrit ci-après: (même si vous ne voyez pas d'image) appuyez sur le clavier connecté, sur la touche Suppr jusqu'à ce que vous êtes sûr que vous êtes dans le BIOS. Ensuite, appuyez sur les touches F5, Entrez, F10 Entrez. Le système va redémarrer et vous devriez avoir à nouveau une image sur l'écran interne.
Les principaux réglages graphiques pour utiliser les moniteurs internes intégrés des ordinateurs tactiles:
Pré-installation de Logiciels - Linux (Facultatif)
Lorsqu'un Ubuntu « ou-boun-tou » réelle a été préinstallé sur le PC tactile avec SSD le nom d'utilisateur est "user" et le mot de passe est "user123".
Si vous voulez changer le mot de passe, s'il vous plaît ouvrez un terminal. Tapez "sudo su", puis appuyez sur "Entrée". Le mot de passe est "user123". S'il vous plaît choisissez l'option "passwd user" et entrez votre nouveau mot de passe.
Les caractéristiques optionnelles
Puisque la série PC tactile FAYTECH est largement utilisée dans les applications industrielles, nous vous proposons un certain nombre d'extensions que vous pouvez commander auprès de nos partenaires de distribution. Voir la liste ci-dessous:
- Les câbles personnalisables
- Connexions personnalisables (E / S ports externes)
- Transflectif et haute luminosité (jusqu'à 1000 NITS)
- Contrôle de l'Allumage
• IP65 IP68, sécurisé contre vandalisme
• Boîtier en aluminium
• Conception Carter avant plat - Webcam, scanner, imprimante, RFID
- processeur i3/i5
• RAM Avancé et SSD - Boutons individuels pour le pilotage des fonctions PC
Dans les projets d'affaires, d'autres ajustements sont possibles pour répondre à vos exigences.
Dépannage
1. Pas d'image
- Tout d'abord, vérifiez si l'alimentation est correctement connecté et en fonctionnement (lumière rouge sur le bouton On / Off).
- Lorsque vous installez de nouveaux pilotes de carte vidéo, le BIOS est, dans certaines circonstances ajustés et l'écran de démarrage n'est plus visible. Attendez une ou deux minutes jusqu'au chargement de Windows / OS.
- Connectez un clavier externe via le port USB et vérifiez si le voyant VerrNum s'allume (appuyez Verr Num sur le clavier). Quand ça marche,
Site
CP
habituellement seulement le BIOS mal est alignées. Eteignez le PC, redémarrez le système et appuyez sur SUPPR répétitivement jusqu'à ce que vous soyez sûr que vous êtes dans le BIOS. Définissez les options graphiques dans le BIOS comme décrit dans le chapitre paramètres du BIOS, et si nécessaire avec l'aide d'un moniteur externe.
- Si aucune des suggestions ci-dessus ne vous aident à la réussite, s'il vous plaît communiquer avec notre service de production direct avec les informations de contact ci-dessous.
2. La Fonction tactile n'est pas exacte
S'il vous plaît télécharger à partir de notre site Web www.faytech.com le manuel réelle pour l'utilisation de la fonction tactile. Et vous pourrez faire un recalibrage pour améliorer l'exactitude de l'écran tactile.
Spécifications du PC tactile FAYTECH
| Pièces-PC | |
| Processeur | Intel® AtomTM processor N2600 (optional N2800) |
| Vitesse du FSB | 800/1066MHz |
| Chipsat (North / South Bridge) | Intel® NM10 |
| Mémoire | 1x2GByte DDRIII SODimm |
| BIOS | 64Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 2.0, W/m 2.0, SM BIOS, ACPI |
| Chien de garde (1 - 255 pas par logiciel) | ● |
| Wake On LAN / PCE | ● (WOL, PXE) |
| Disque dur | see sales offer |
| Graphique | AMD HD7410M with 512M memory |
| Générateur de son | Realtek 887 Channel high definition audio codec, Audio Amplifier EUA 2012A |
| 5.1 canal codec Audio Haute Définition | ● |
| Réseau | 2 x Realtek PCIe Go LAN 8111F |
| Connecteurs externes | 1x HDMI port |
| 1x COM port (RS232/485, 5V/12V) | |
| 2x GBit LAN (RJ45) ports | |
| 4x USB 2.0 ports | |
| 2x W-LAN-Arenna connectors | |
| Power On/Off | |
| Connecteurs Interne E / S | 1 x VGA pin header |
| 1 x 12V DC power connector (2-pin) | |
| 2 x SATA 3Gb/s connectors | |
| 1 x 4-pin SATA power connector | |
| 1 x PS/2 keyboard/mouse connector (6-pin) | |
| 1 x USB 2.0 header supports additional 2 USB 2.0 ports, 1x used for Touch | |
| 3 x RS232 COM connectors (1x used for external) | |
| 1 x LVDS connector | |
| 1 x 5-pin LCD power connector | |
| 1 x 4-pin (2x2W) audio amplifier connector (used for loudspeaker) | |
| 1 x Line-Out / Mic-In audio pin header (AAFP) | |
| 1 x S/PDIF output pin header | |
| 1 x 8-bit Digital I/O interface (4-in /4-out) | |
| 1 x Chassis Fan connector | |
| Slots d'extension | 2 x Mini Card slots with PCIe and USB interface (1 x Full Height with SIM card interface, 1 x Half Height (W-LAN-card integrated) |
| 1x PCIeX1 Straddle connector | |
| COM1 commutable entre RS232/RS465, 5V/12V via le BIOS de fixation | ● |
| Piote | WinXP, Win7, Win8; Linux; 32Bit/64Bit |
| Tension d'entrée | 10C~240V |
| Température de fonctionnement | 0° bis +60° |
| Spécifications de Panneau et Panneau tactile | |
| Panneau tactile | Dual-Touch Infrarot Panel |
| Connexion tactile | USB-Touch Konnektor (PC internal connected) |
| pilote de Panneau tactile | Windows, Linux, Mac |
| durée de vie tactile (contacts) | >50 000 000 |
| Temps de réponse tactile (ms) | <12 |
| Dureté de surface | 7H |
| Capteur de force(g) | 20~150 |
| fixation | VESA-400 on the back |
| ratio d'aspect | 16:9 |
| luminosité | 360 |
| contraste | 1400:1 |
| Angle visuel horizontal, vertical (°) | 178; 178 |
| résolution physique | 1920x1080 |
| données 32" | |
| case (cm) L x P x H | 81.2 x 50.5 x 7.4 |
| Diagonale de l'écran (pouces / cm) | 31.55/80.13 |
| Affichage (cm) | 72.7 x 42.9 x 2.3 |
| Poids brut (cartonnage inclus, en kg) | 24 |
| dimension emballage extérieur (emballage individuel), cm | 98 x 66 x 23 |
| Poids net (kg) | 17 |
| L'article faytech / Nom | FT 322X7410M / 32" Touchscreen PC |
| données 42" | |
| case (cm) L x P x H | 105 x 64.2 x 8 |
| Diagonale de l'écran (pouces / cm) | 42/106.68 |
| Affichage (cm) | 96.04 x 56.04 |
| Poids brut (cartonnage inclus, en kg) | 48 |
| dimension emballage extérieur (emballage individuel), cm | 120 x 80 x23 |
| Poids net (kg) | 26 |
| L'article faytech / Nom | FT 422X7410M/ 42" Touchscreen PC |
| données 55" | |
| case (cm) L x P x H | 133.8 x 80.9 x 7.9 |
| Diagonale de l'écran (pouces / cm) | 55/139.7 |
| Affichage (cm) | 125.6 x 72.6 |
| Poids brut (cartonnage inclus, en kg) | 57 |
| dimension emballage extérieur (emballage individuel), cm | 150 x 98 x 24 |
| Poids net (kg) | 42 |
| L'article faytech / Nom | FT 522X7410M/ 52" Touchscreen PC |
| Site | CP |
Service RMA (autorisation de Retour de marchandises):
Si vous pensez que votre produit présente un défaut de FAYTECH, s'il vous plaît, contactez nous directement. Nos spécialistes du service après vente peuvent vous aider à résoudre vos problèmes. S'il vous plaît consulter le manuel et notre forum des questions avant de nous contacter-vous trouverez généralement une réponse à votre question.
S'il ya un défaut, vous pouvez ouvrir une demande RMA (Return Merchandise Authorization) sur le site www.rma.faytech.com. Et soyez informé que nous venons aujourd'hui de fournir ce service aux clients européens. Si vous n'êtes pas en Europe, s'il vous plaît contactez-nous sur support@faytech.com. Veillez joindre votre facture à l'adresse e-mail et décrire les problèmes que vous rencontrez. En réponse, vous recevrez un e-mail/fax avec votre numéro de RMA (autorisation pour retour de marchandise) avec des informations supplémentaires. Pour les accessoires comme les câbles, les adaptateurs ou boîtiers d'alimentation qui ne fonctionnent pas, nous pouvons généralement vous envoyer un remplacement avant de recevoir les marchandises endommagées. Assurez-vous que l'expédition du produit a été payée avant de nous envoyer les marchandises. Nous n'acceptons pas les colis postaux dus à nos centres de services. Tout produit reçu en port dû sera retournés sans test ou résolution. Dans les 30 premiers jours après votre achat d'un nouveau produit FAYTECH, nous vous rembourserons vos frais d'expédition pour les produits retournés. Pour le reste de la période de garantie, nous paierons les frais d'expédition seulement pour les articles réparés ou remplacés que nous envoyons à vous.
