MODE D'EMPLOI 42" Touchscreenpc series Faytech
Pour l'acheteur de ce produit:
Nos vous remercions d'avoir achete notre PC ecran tactile FAYTECH. Vos avez achete un ordinateur de bureau puissant qui convient pour une salle de conference, salons de commerce et centres de congres. Il se distingue des systèmes PC standard par un fonctionnement silencieux et une stabilité accrue, en particulier à travers le boitier robuste en aluminium. Sans parler de la qualite et du design attrayant (le boitier est en aluminium raffiné).
Pour éviter les erreurs et pour une utilisation optime des ordinateurs à écran tactile, ilsez s'il vous plaît ce manuel en détaïl avant la première utilisation.
Garantie:
Les PC tactiles FAYTECH sont produits à la suite d'une production et processus de test les plus modernes. Des Composants soignement mentionné et une production précise assurer un fonctionnement fiable et une longue vie. FAYTECH Garantit au client original que chaque PC tactile FAYTECH livre est exempt de vices de matériel ou de fabrication au moment de l'expédition, et que chaque module, livre sera conforme aux specifications publiées pour une période de 24 mois tel que mesure à partir de la date d'expédition d'origine. L'obligation FAYTECH en vertu de la garantie contenu dans ce document est limitée à la réparation ou au remplacement de n'importequel PC tactile FAYTECH qui ne repOND pas aux specifications, à condition que leduit produit est returnés à FAYTECH, les frais de transport seront payés d'avance, et pris en charge lors del'examen du FAYTECH, le produit, lorsqu'il est testé dans le cadre d'évaluation précise et conformément aux régles de l'art, au cas ou il ne repOND pas aux specifications définies. CETTE GARANTIE EST EN LIEU ET PLACE DE TOUTE AUTRE GARANTIE, EXPRESSSE OU IMPLICITE, Y COMPRIS, SANS S'LY LIMITER, LES GARANTIES DE VALEUR MARCHANDE ET LA GARANTIE DE L'OBJECTIF T PARTICULIER.
Toules les réclamations sous garantie doivent être faîtes promptement après les événements qui ont donné lieu et doit être reçu dans la période de garantie applicable par FAYTECH ou son représentant autorisé. De telles demandes doivent inclure le type de produit, le numéro de série et une description complète des circonstances donnant lieu à la réclamation. Avant toute restitution aux fins de réparation et / ou de réglage, l'autorisation écrite de FAYTECH ou son représentant autorisé pour la restitution avec des instructions sur comment et où ces produits doivent être expériés doivent être obtenues. Tout Produit refourné pour être examiner par FAYTECH doit être envoy au prépayé par le moyen de transport indiqué comme acceptable par FAYTECH. FAYTECH se reserve le droit de rejoeter touteDemande de garantie qui n'est pasrapidement signalée et ne donne aucune réclamation en garantie sur un élément qui a été modifié ou qui a été expédié paraucenautre moyen sauf le moyen acceptable de transport. Quand un produit est renvoyé pour examen et inspection, ou pour toute autre raison, le Client sera responsable de tous les dommages résultat de l'emballage ou à la manutention ou de perte en transit, nonobstant
Site
CP
tout défaut ou non-conformité du Produit. Dans tous les cas, FAYTECH est le seul responsable pour déterminer la cause et la nature de l'échec, et la détermination de FAYTECH à cet égard sera finale. S'il est constaté que le produit FAYTECH a été returné sans cause ou est encore utilisable, le Client en sera informé et le produit returné aux frais du client. En outre, les frais de test et d'examen peuvent, à la seule discrétion de FAYTECH, être faits sur les produits ainsi returnés.
LA RESPONSABILITÉ DU VENTEUR POUR LES DOMMAGES NE DOIT PAS
DEPASSER LE PAIEMENT, S'IL YA LIEU, LE REÇU PAR LE VENTEUR POUR L'UNITE DE PRODUIT OU SERVICE FOURNIS, OU A FOURNIR, SELON LE CAS, NE PEUT ÉTRE FAIT L'OBJET DE RECLAMATION OU LITIGE. LE VENTEUR NE PEUT EN AUCUN CAS ÉTRE TENU RESPONSABLE DE DOMMAGES INDIRECTS, ACCESSOIRES OU SPECAUX. LA RESPONSABILITÉ SERA TENUE PAR LE TIERS, POUR LES DOMMAGES RÉSULTANT DE LA PERFORMANCE DU VENTEUR
Si le soutien de la durée de vie, dont le défaut d'exécution, et lorsqu'il est correctement utilisé conformément aux instructions d'utilisation fournies dans l'élicitatage est raisonnable, l'éché devrait se traduire par un préjudice important à l'utilisateur. Une « composante essentielle» est l'un des composants dans un dispositif ou un système dont la défaillance de fonctionnement peut être raisonnablement prévu à provoquer la panne de l'appareil ou d'un système ou d'affector sa sécurité ou son efficacité.
Si vous appeareil a un defaut durant la période de garantie, s'il vous plait contactez directement FAYTECH. La période de garantie est de 24 mois à compter de la date d'achat sous les conditions suivantes:
- Toutes les garanties sont annulées si l'appareil a été ouvert ou démontré sans l'approbation préalable du FAYTECH.
- Les dommages causés par une mauvaise manipulation ou exploitation, par une mauvaise installation ou stockage, ou à travers une mauvaise connexion, ainsi que pour cause de force majorée ou autres influences extérieures ne sont pas couverts par la garantie.
Pour la garantie, nous nous réservons le droit de remplacer les composants defecteurs ou d'échanger l'appareil. - Les composants ou les apparciels échangés deviennent la propriété de FAYTECH.
-
Les demandes de dommages et intérêts sont exclus dans la mesure où elles ne sont pas fondées sur une intention ou une négligence grossière du fabricant.
-
Àprous l'expiration de la période de garantie, les réclamations de garantie ne peuvent plus être poursuivies.
- Toute réclamation doit être accompagnée d'une preuve d'achat (ticket de caisse ou facture).
Conseils de sécurité électrique:
L'appareil ne doit être ouvert que par le personnel technique. L'ouverture incorrente peut entraîner la perte de la garantie. S'il vous plaît séparer le PC tactile de l'alimentation électrique avant de l'ouvir.
Mesures de sécurité de l'exploitation :
- Veillez vérifie avant la première utilisation si tout les adaptateurs externé et les cables sont correctement connectés.
- Le PC ne doit avoir enaucun cas des objets en vrac, en particulier des objets conducteurs exposés. Simon, il ya un risque de court-circuit et de dommages permanents à l'ordinaire tactie.
A poussière, l'humidité et la température raccourcissant considérablement la durée de vie du PC à écran tactile. S'il vous plait éviter, si possible, ces facteurs externes négatifs. - Bien que le PC tactile est pourvue d'un mecanisme anti-vibration, s'il vous plaît ne laissiez pas tomber l'ordinaireur et essayez d'évitier les mouvements forts et les secousses.
- S'il vous plaît ne nettoyez jamais votre PC FAYTECH tactiles avec des produits chimiques, mais utilisez un chiffon sec pour le nettoyage.
Les changements en cours:
FAYTECH produit son affichage en Chine avec un savoir-faire allemand et une gestion de la qualité. Vos commentaires sont les informations les plus précieuses pour l'amélioration des produits. La production continue et l'amélioration des produits est notre objectif principal. Pour cette raison, il peut y avoir des améliorations dans notre produit qui ne sont pas encore inclus dans ce guide de l'utilitaire. Les différences entre votre produit et ce guide d'utilisation sont généralement liés à des changements de specifications et à des améliorations apportées aux produits. Si vous avez des questions ou des suggestions, s'il vous plaît contacter notre équipe de support ou visitez notre site Web à www.faytech.com.
Site
CP

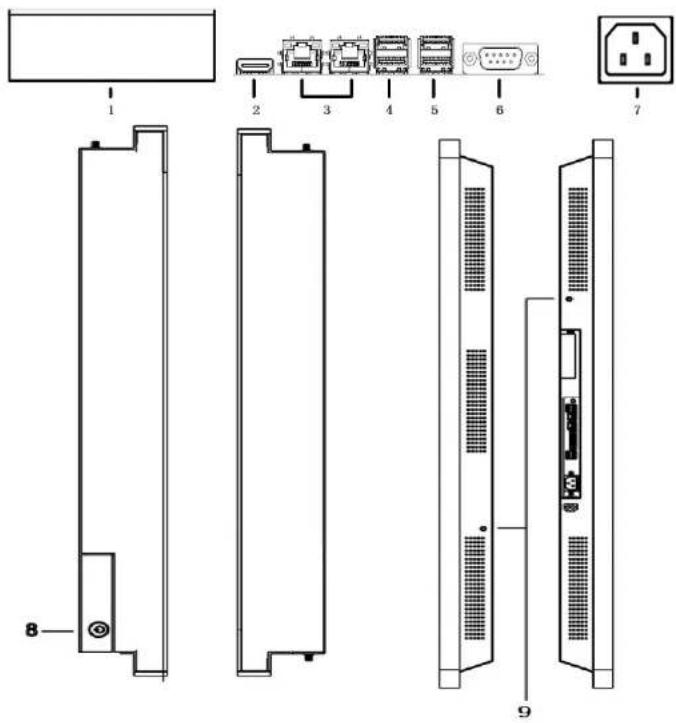

Connecteurs 32 "-55" PC-tactile
1 Tablette SSD 2,5 "SSD / disque dur, 9mm de hauteur
2HDMI 1.3
3 2x 10/100/1000 connecteur MBitsLan
4 2x USB 2.0
5 2x USB 2.0
6 n° de série RS232/422/485, 5/12V commutable dans le BIOS
7 Alimentation 100-240V ACDCIN
8 Bouton Marche / Arret
9 connecteurs d'antenne 2x W-LAN
FAYTECH you propose un matériel bien concu, PC de haute qualite. Pour l'installation du logiciel, l'utilisation et l'entretien, l'utiliser respectif est responsable.
Sur le CD du pilote bundle, les pilotes Windows et Linux sont inclus pour nos PC tactiles FAYTECH. N'hésitez pas à consulter www.faytech.com pour rechercher les mis à jour des pilotes.
Si vous avez acheté le système avec un SSD, un système d'exploitation est déjà installé. S'il vous plaît vérifie la version auprès de votre partenaire commercial. Une image actuelle (Ubuntu) est toujours disponible qui vous permet de vous familiariser avec le matériel et l'utilisation de l'écran tactile.
Le manuel du logiciel tactile est également téléchargeable sur notre site dans la catégorie «Service». Pour Win7/Win8 aucune installation de pilote n'est nécessaire pour utiliser le PC tactile.
Pour commencer, connectez simplement votre PC-tactile FAYTECH avec le cable d'alimentation et appuyez sur le bouton Marche / Arrêt.
Site
CP
Si vous avez acheté un PC tactile FAYTECH sans disque dur, s'il vous plaît suivez les instructions ci-dessous.
L'installation d'un périphérique externe est très simple. Il suffit d'ouvoir le plateau SSD pour insérer le matériel convenable (2,5 "SSD / disque dur avec 9m de hauteur).
Les paramètres BIOS
Dans ce qui suit, les paramètres BIOS les plus importants sont expliqués. S'il vous plait noter que le BIOS est un BIOS spécial pour PC avec de haut-solutions d'affchage.
En conséquence, il est possible de ne pas voir d'image sur votre monitaur après les ajustements du BIOS. Pour cette raison, seuls les utilisateurs experimentés devraient effectuer des modifications du BIOS. Si le système est mal régèle, procédé comme déscrit ci-après: (meme si vous ne voyez pas d'image) appuyez sur le clavier connecté, sur la touche Suppr jusqu'à ce que vous étés sur que vous étés dans le BIOS. Ensuite, appuyez sur les touches F5, Entrez, F10 Entrez. Le système va redémarrer et vous devriez avoir à nouveau une image sur l'écran interne.
Les principaux régles graphiques pour utiliser les moniteurs internes intégrés des ordinateurs tactiles:
Pre-installation de Logiciels - Linux (Facultatif)
Lorsqu'un Ubuntu « ou-boun-tou » réelle a été préinstallé sur le PC tactile avec SSD le nom d'utilisateur est "user" et le mot de passage est "user123".
Si vous voulez changer le mot de passer, s'il vous plaît ouvrez un terminal.
Tapez "sudo su", puis appuyez sur "Entree". Le mot de passer est "user123".
S'il vous plaît choisissez l'option "passwd user" et entrez votre nouveau mot de passer.
Les caractéristiques optionnelles
Puisque la série PC tactile FAYTECH est largement utilisé dans les applications industrielles, nous vous proposons un certain nombre d'extensions que vous pouvez commander auprès de nos partenaires de distribution. Voir la liste ci-dessous:
- Les câbles personalisables
- Connexions personalisables (E / S ports externes)
- Transflectif et haute luminosité (jusqu'à 1000 NITS)
- Contrôle de l'Allumage
- IP65 IP68, sécurisé contre vandalisme
- Boitier en aluminium
- Conception Carter avant plat
- Webcam, scanner, imprimante, RFID
- processeur i3/i5
RAM Avance et SSD - Boutons individuels pour le pilotage des fonctions PC
Dans les projets d'affaires, d'autres ajustements sont possibles pour répondre à vos exigences.
Dépannage
1. Pas d'image
- Tout d'abord, vérifie si l'alimentation est correctement connecté et en fonctionnement (lumière rouge sur le bouton On / Off).
- Lorsque vous installez de nouveaux pilotes de carte video, le BIOS est, dans certaines circonstances ajustés et l'écran de démarriage n'est plus visible. Attendez une ou deux minutes jusqu'àu chargement de Windows / OS.
- Connectez un clavier externe via le port USB et vérifie si levoyant VerrNum s'allume (appuyez Verr Num sur le clavier). Quand ca marche,
Site
CP
habituellesment seulement le BIOS mal est alignées. Eteignez le PC, redémarrez le système et appuyez sur SUPPR répétitivement jusqu'à ce que vous soyez sur que vous étés dans le BIOS. Définissez les options graphiques dans le BIOS comme décrit dans le chapitre paramétrés du BIOS, et si nécessaire avec l'aide d'un monilaur externe.
- Si aucune des suggestions ci-dessus ne vous aient à la réussite, s'il vous plaît communier avec notre service de production direct avec les informations de contact ci-dessous.
2. La Fonction tactile n'est pas exacte
S'll you plait telecharger a partir de notre site Web www.faytech.com le manuel reelle pour l'utilisation de la fonction tactile. Et vous pourrait faire un recalibrage pour améliorer l'exactitude de l'ecran tactile.
Spécifications du PC tactile FAYTECH
| Pièces-PC | |
| Processeur | Intel® Atom™ processor N2800 (optional N2800) |
| Vitesse du FSB | 800/1066MHz |
| Chipsat (North / South Bridge) | Intel® NM10 |
| Mémoire | 1x2GBbyte DDR4 SODimm |
| BIOS | 64Mb Flash ROM, UEFI AMI BIOS, PrnP, DMI 2.0, Wm 2.0, SM BIOS, AGPI |
| Chien de garde (1 - 255 pas par logiciel) | ● |
| Wake On LAN / PCE | ● (WOL, PXE) |
| Disque dur | see sales offer |
| Graphique | AMD HD7410M with 512M memory |
| Générateur de son | Realtek 887 3channel high definition audio codec, Audio Amplifier EUA 2012A |
| 5.1 canal codec Audio Haute Définition | ● |
| Réseau | 2 x Realtek PCIe Go LAN B111F |
| Connecteurs externes | 1x HDMI port |
| 1x COM port (RS232/485, 5V/12V) | |
| 2x GBit LAN (RJ45) ports | |
| 4x USB 2.0 ports | |
| 2x W-LAN-Antenna connectors | |
| Power On/Off | |
| Connecteurs Interne E / S | 1 x VGA on header |
| 1 x 12V DC power connector (2-pin) | |
| 2 x SATA 3Gb/s connectors | |
| 1 x 4-pin SATA power connector | |
| 1 x PS/2 keyboard/mouse connector (6-pin) | |
| 1 x USB 2.0 header supports additional 2 USB 2.0 ports, 1x used for Touch | |
| 3 x RS232 COM connectors (1x used for external) | |
| 1 x LVDS connector | |
| 1 x 5-pin LCD power connector | |
| 1 x 4-pin (2x2W) audio amplifier connector (used for loudspeaker) | |
| 1 x Line-Out / Mic In audio pin header (AAF) | |
| 1 x S/P/D output pin header | |
| 1 x 8-bit Digital I/O interface (4-in/4-out) | |
| 1 x Chassis Fan connector | |
| Slots d'extension | 2 x Mini Card slots with PCIe and USB interface (1 x Full Height with SIM card interface: 1 x Half Height (W-LAN-card integrated)) |
| 1x PCIeX1 Straddle connector | |
| COM1 commutable entre RS232/RS465, 5V/12V via le BIOS de fixaton | ● |
| PCIe | WinXP, Win7, Win8, Linux, 32Bq/64Bit |
| Tension d'entrée | 10C-240V |
| Température de fonctionnement | 0° bis +60° |
| Spécifications de Panneau et Panneau tactile | |
| Panneau tactile | Dual-Touch Infrarot Panel |
| Connexion tactile | USB-Touch Konnektor (PC internal connected) |
| pilote de Panneau tactile | Windows, Linux, Mac |
| durée de vie tactile (contacts) | >50 000 000 |
| Temps de réponse tactile (ms) | <12 |
| Dureté de surface | 7H |
| Capteur de force(g) | 20-150 |
| fixation | VESA-400 on the back |
| ratio d'aspect | 16:9 |
| luminosité | 360 |
| contraste | 1400.1 |
| Angle visuel horizontal, vertical (°) | 178, 178 |
| résolution physique | 1920x1080 |
| données 32" | |
| case (cm) L x P x H | 81.2 x 50.5 x 7.4 |
| Diagonale de l'écran (pouces / cm) | 31.55/80.13 |
| Affichage (cm) | 72.7 x 42.9 x 2.3 |
| Poids brut (cartonnage inclus, en kg) | 24 |
| dimension emballage extérieur (emballage individuel), cm | 98 x 66 x 23 |
| Poids net (kg) | 17 |
| L'article faytech / Nom | FT 322X7410M / 32" Touchscreen PC |
| données 42" | |
| case (cm) L x P x H | 105 x 64.2 x 8 |
| Diagonale de l'écran (pouces / cm) | 42/106.68 |
| Affichage (cm) | 96.04 x 56.04 |
| Poids brut (cartonnage inclus, en kg) | 48 |
| dimension emballage extérieur (emballage individuel), cm | 120 x 80 x23 |
| Poids net (kg) | 26 |
| L'article faytech / Nom | FT 422X7410M/ 42" Touchscreen PC |
| données 55" | |
| case (cm) L x P x H | 133.8 x 80.9 x 7.9 |
| Diagonale de l'écran (pouces / cm) | 55/139.7 |
| Affichage (cm) | 125.6 x 72.6 |
| Poids brut (cartonnage inclus, en kg) | 57 |
| dimension emballage extérieur (emballage individuel), cm | 150 x 98 x 24 |
| Poids net (kg) | 42 |
| L'article faytech / Nom | FT 522X7410M/ 52" Touchscreen PC |
| Site | CP |
Service RMA (autorisation de Retour de marchandises):
Si vous pensez que votre produit présente un besoin de FAYTECH, s'il vous plaît, contactez nous directement. Nos spécialistes du service après vente peuvent vous aider à résoudre vos problèmes. S'il vous plaît consulter le manuel et notre forum des questions avant de nous contacter-vous trouvezrez généralement une ↔ponse à cette question.
S'il ya un défaut, vous pouvez ouvrir une demande RMA (Return Merchandise Authorization) sur le site www.rma.faytech.com. Et soyez informé que nous venons aujourd'hui de fournir ce service aux clients européens. Si vous n'est pas en Europe, s'il vous plait contactez-nous sur support@faytech.com. Veillez joindre votre facture à l'adresse e-mail et déscrie les problèmes que vous rencontres. En response, vous receivez un e-mail/fax avec votre numero de RMA (Autorisation pour回头 de marchandise) avec des informations supplémentaires. Pour les accessoires comme les cables, les adaptateurs ou boitiers d'alimentation qui ne fonctionnent pas, nous pouvons généralement vous envoyer un remplacement avant de receiveoir les marchandises endommagées. Assurez-vous que l'expédition du produit a été payée avant de nous envoyer les marchandises. Nous n'acceptons pas les colis postaux dus à nos centres de services. Tout produit reçu en port d'ou sera retournés sans test ou résolution. Dans les 30 premiers jours après notre achat d'un nouveau produit FAYTECH, nous为你 rembourserons vos frais d'expédition pour les produits returnés. Pour le reste de la période de garantie, nous paierons les frais d'expédition seulement pour les articles réparées ou replacçés que nous envoyons à vous.
