VSX523 K - Récepteur audio-vidéo PIONEER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Récepteur audio-vidéo
Puissance par canal	100 W (8 ohms)
Nombre de canaux	5.1 canaux
Connectivité HDMI	4 entrées HDMI, 1 sortie HDMI
Formats audio supportés	DTS-HD Master Audio, Dolby TrueHD, Dolby Digital Plus
Fonctionnalités réseau	Compatible avec AirPlay, DLNA
Utilisation	Idéal pour les systèmes home cinéma, jeux vidéo et musique
Maintenance	Nettoyer régulièrement les grilles de ventilation, mise à jour du firmware
Sécurité	Éviter l'exposition à l'humidité, utiliser des câbles certifiés
Informations générales	Dimensions : 435 x 162 x 329 mm, Poids : 8 kg

FOIRE AUX QUESTIONS - VSX523 K PIONEER

Comment réinitialiser le PIONEER VSX523 K aux paramètres d'usine ?

Pour réinitialiser le récepteur aux paramètres d'usine, éteignez l'appareil, puis maintenez enfoncé le bouton 'Advanced Surround' tout en allumant le récepteur. Relâchez le bouton lorsque le message d'initialisation apparaît à l'écran.

Pourquoi le son ne sort-il pas des haut-parleurs ?

Vérifiez si le récepteur est correctement connecté aux haut-parleurs et si le volume est suffisamment élevé. Assurez-vous également que la source audio est correctement sélectionnée et que le mode 'Mute' n'est pas activé.

Comment connecter mon téléviseur au PIONEER VSX523 K ?

Utilisez un câble HDMI pour connecter le port HDMI 'OUT' du récepteur au port HDMI de votre téléviseur. Assurez-vous de sélectionner la source HDMI correspondante sur le récepteur.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher le récepteur sur une autre prise ou utilisez un autre câble d'alimentation si possible.

Comment régler les niveaux des haut-parleurs ?

Accédez au menu de configuration en appuyant sur le bouton 'Setup' de la télécommande. Naviguez jusqu'à 'Speaker Setup' et ajustez les niveaux de chaque haut-parleur selon vos préférences.

Comment mettre à jour le firmware du PIONEER VSX523 K ?

Visitez le site Web de Pioneer pour télécharger la dernière mise à jour du firmware. Suivez les instructions fournies pour installer la mise à jour via une clé USB ou par le réseau.

Puis-je utiliser le PIONEER VSX523 K avec un système audio multiroom ?

Le PIONEER VSX523 K n'est pas conçu pour une utilisation dans un système audio multiroom. Il fonctionne principalement comme un récepteur de home cinéma pour un seul espace.

Comment résoudre les problèmes de connexion Bluetooth ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que le récepteur est en mode 'Pairing'. Si la connexion échoue, essayez de supprimer l'appareil de la liste des appareils appariés et réessayez de le connecter.

MODE D'EMPLOI VSX523 K PIONEER

Contenu du carton d'emballage

Safety Brochure Brochure sur la Sécurité Folleto de Seguridad

Warranty card Carte de garantie arjeta de garantía

These quick start guide Le présent Guide de démarrage Esta guía de inicio rápido

Quick Start Guide

Guide rapide

Enregistrez votre produit sur le site Web :

http://www.pioneerelectronics.com (États-Unis) http://www.pioneerelectronics.ca (Canada)

● Protégez votre nouveau matériel
Les renseignements relatifs à votre matériel seront conservés pour référence en cas de sinistre, tel que la perte ou le vol.
- Recevez des conseils, des informations d'entretien et de mise à jour sur votre nouveau matériel
- Contribuez au développement de nos produits
Votre participation nous aide à concevoir des produits qui répondent à vos besoins.
- Recevez gratuitement le bulletin d'informations de Pioneer
Les clients enregistrés peuvent, s'ils le désirent, recevoir un bulletin d'informations mensuel.

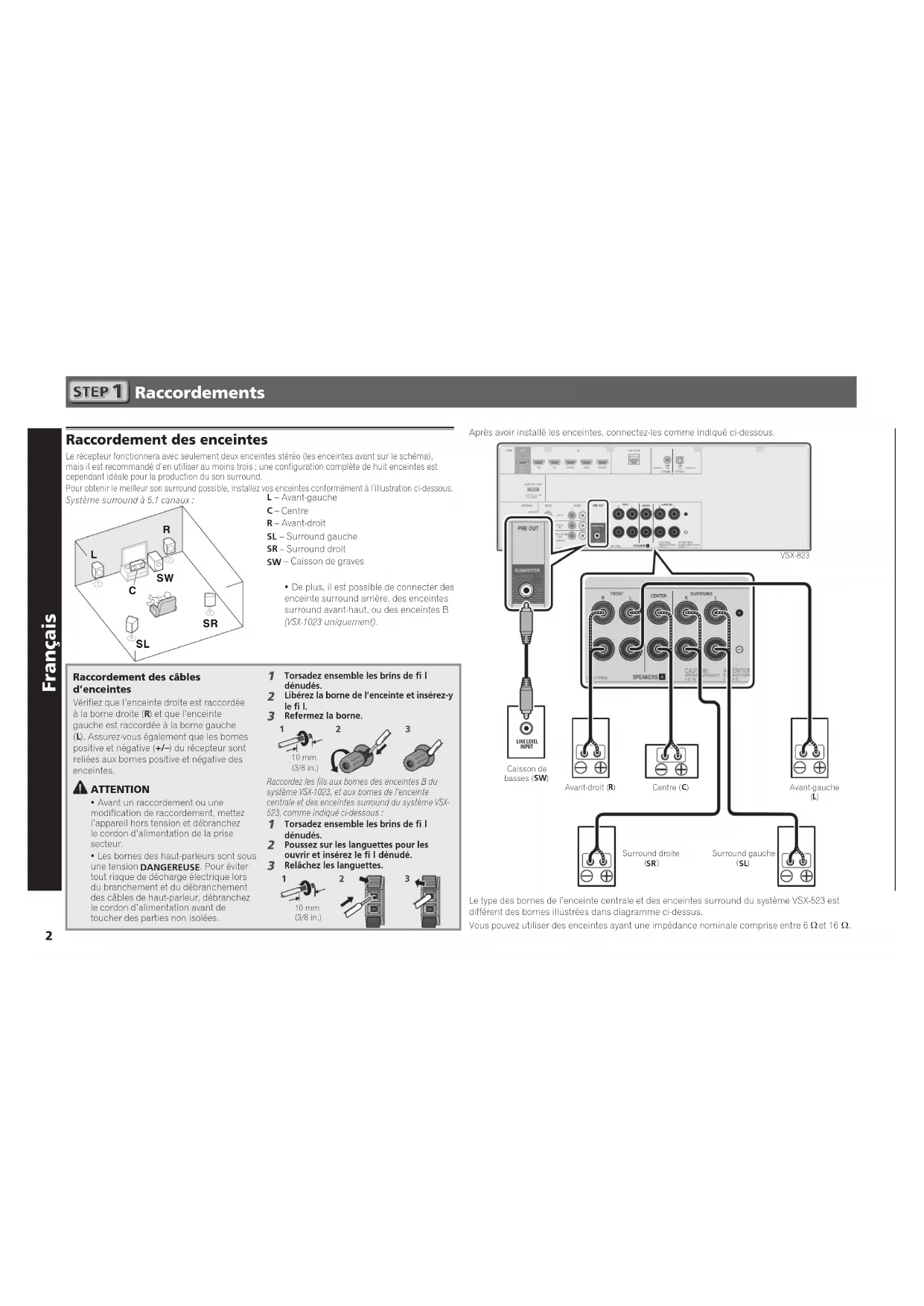

Raccordement des enceintes

Le récepteur fonctionnera avec seulement deux enceintes stéréo (les enceintes avant sur le schéma), mais il est recommandé d'en utiliser au moins trois ; une configuration complète de huit enceintes est cependant isicale pour la production du son surround.

Pour obtenir le meilleur son surround possible, installez vos enceintes conformément à l'illustration ci-dessous. Système surround à 5.1 canaux : L - Avanl-gauche

C-Centre
R - Avant-droit
SL – Surround gauche
SR - Surround droit
SW - Caisson de graves

- De plus, il est possible de connecter des enceinte surround arrière, des enceintes surround avant-haut, ou des enceintes B (VSX-1023 uniquement).

Raccordement des câbles d'enceintes

Vérifiez que l'enceinte droite est raccordée à la borne droite (R) et que l'enceinte gauche est raccordée à la borne gauche

(L). Assurez-vous également que les bornes positive et négative (+/-) du récepteur sont reliées aux bornes positive et négative des enceintes.

ATTENTION

• Avant un raccordement ou une modification de raccordement, mettez l'appareil hors tension et débranchez le cordon d'alimentation de la prise secleur.
• Les bornes des haut-parleurs sont sous une tension DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des câbles de haul parleur, débrancher le cordon d'alimentation avant de toucher des parties non isolées.

1 Torsadez ensemble les brins de fi l dénudés.
2 Libérez la borne de l'enceinte et insérez-y le fi I.
3 Refermez la borne.

Raccoordez les fils aux bornes des enceintes B du système VSK-1023, et aux bornes de l'enceinte centrale et des enceintes surround du système VSK-523, comme indiqué ci-dessous :
1 Torsadez ensemble les brins de fi | dénudés.
2 Poussez sur les languettes pour les ouvrir et insérez le fi l dénudé.
3 Relâchez les languettes.

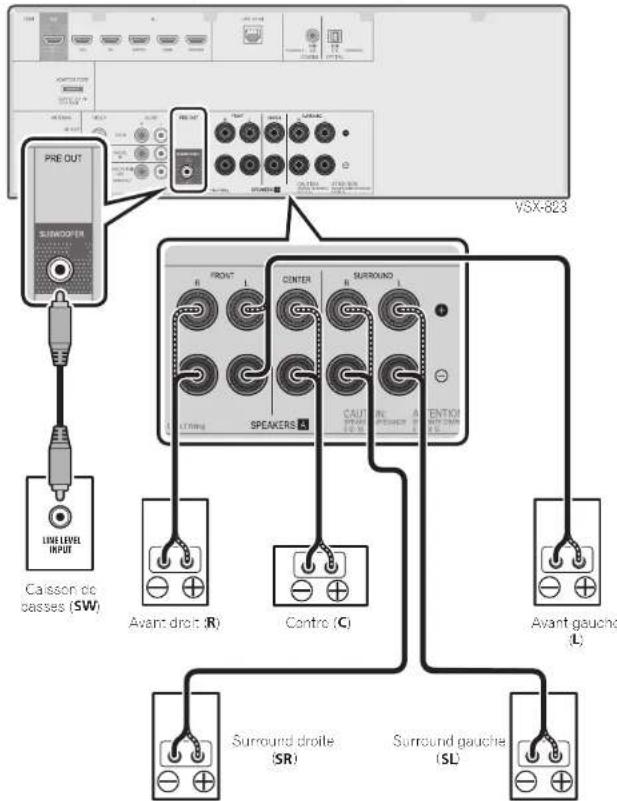

Après avoir installé les enceintes, connectez-les comme indiqué ci-dessous.

VSX-823 PRE OUT SURWOPPER Caisson dc passes (SW) AVANT DIOIT (R) Surround droite (SR) Surround gauche (SL) Avant gauche (L)

Le type des bornes de l'enceinle centrale et des enceintes surround du système VSX-523 est différent des bornes illustrées dans d'agramme ci-dessus.

Vous pouvez utiliser des enceintes ayant une impédance nominale comprise entre 6 Ω et 16 Ω.

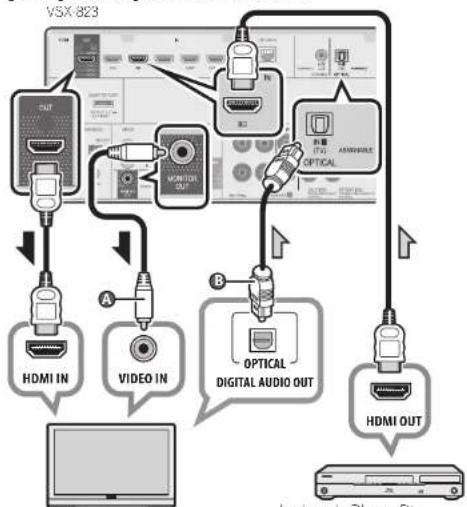

Raccordement d'un téléviseur et de périphériques de lecture

Téléviseur compatiale HDMI/DVI
Lecteur de Blu-ray Disc compatible HDMI/DVI etc.

• VSX-523 uniquement : La connexion doit être réalisée via un câble vidéo composite (A) afin de faire apparaître l'affichage OSD de l'appareil sur le téléviseur.
• VSX-1023/VSX-823 uniquement : Le signal de l'affichage OSD est envoyé uniquement sur la prise de sortie HDMI OUT.
• Si le téléviseur ne prend pas en charge la fonction HDVI Audio. Return Channel, la connexion doit être réalisée via un câble optique numérique (1), pour écouter le son du téléviseur par l'intermod aire du récepteur.
• Si le téléviseur preno en charge la fonction HDMI Audio Return Channel, le son du téléviseur est envoyé vers. ce récepteur via la prise HDMI et il n'est alors pas nécessaire de connecter un câble optique numérique (1). Dans ce cas, active (ON) option ARC dans le menu de configuration HDMI Setup → « le menu HDMI Setup » à la page 32 (V5X-523), « Menu HDMI Setup » à la page 32 (V5X-1029/V5X-873).
• Veuillez vous reporter au Guide d'utilisation du téléviseur pour consulter les instructions concernant les connexions et la configuration du téléviseur.

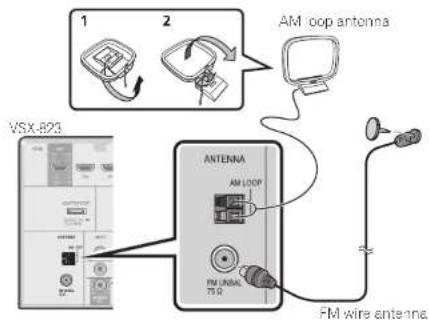

Raccordement des antennes

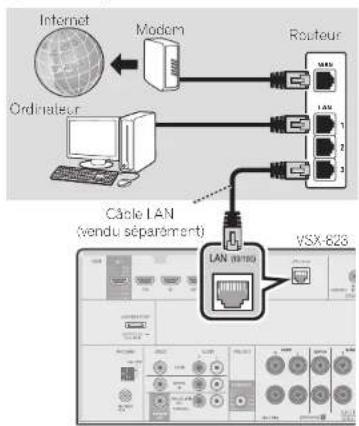

Raccordement au réseau par l'interface LAN
VSX-1023/VSX-523 uniquement

Remarque

• Reportez-vous au Mode d'emploi inclus dans le CD-ROM fourni si vous souhaitez connecter un téléviseur ou un lecteur en utilisant une autre méthode que la connexion HDMI.
• Reportez-vous au Mode d'emploi inclus dans le CD-ROM four mi si vous souhaitez connecter d'autres équipements.

ATTENTION

• Tenez le cordon d'alimentation par sa prise lorsque vous le manipulez. Ne débranchez pas l'appareil en tirant sur le cordon et ne louchez jamais le cordon d'alimentation avec les mains mouillées ; vous pourriez provoquer un court-circuit ou prendre un choc électrique. Ne placez pas l'appareil, un meuble ou tout autre objet sur le coroon d'alimentation, et évitez de le pincer de toute autre manière. Ne faites jamais de neud dans le cordon et ne le liez jamais avec d'autres câbles. Les cordons d'alimentation doivent être acheminés de façon à ce qu'on ne ouisse pas marcher dessus. Un coroon d'alimentation endommagé peut provoquer un incendie ou un choc électrique. Vérifiez l'étal du coroon de temps à autre. Si le cordon est endommagé, demandez en le remplacement auprès du service après vente agréé Pioneer le plus proche.

PRÉCAUTION DE VENTILATION

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parcis de manière à améliorer la dissipation de chaleur (au moins 40 cm sur le dessus, 20 cm à l'arrière et 20 cm de chaque côté).

AVERTISSEMENT

Les tentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d'objets, tels que journaux, nappes ou rôeaux, et n'utilisez pas l'appareil posé sur un tapis épaïs ou un lit.

D3-4-2-1-7b A1 Fr

STEP2 Initial Setup

Préparatifs

1 Insérez les piles dans la télécommande.

Les piles de la télécommande fournies avec l'appareil permettent d'effectuer les premières opérations : il est possible qu'elles ne durant pas très longtemps. Nous recommandons l'usage de piles alcalines, dont la durée de vie est supérieure.

2 Allumez le récepteur et votre téléviseur.

3 Sélectionnez l'entrée TV de sorte que le téléviseur se connecte à l'appareil.
4 Mettez le caisson de basse sous tension et augmentez le volume.
ATTENTION

- N'utilisez ni ne conservez les piles sous la lumière directe du soleil ou dans un endroit excessivement chaud, comme une voiture ou à proximité d'un apareil de chauffage. Les piles risqueraient de fuir, de surchauffer, d'exploser ou de s'enflammer. Leur durée de vie et/ou leur performance pourrait également être réoute.

• Lors de l'installation des piles, veillez à ne pas encommager les ressorts situés en face des bornes (-) des piles. Les piles risqueratent de fuir ou de surchauffer.
• Lorsque vous jetez des piles usagées, veuillez vous conformer aux normes et/ou aux règlements gouvernementaux et environnementaux en vigueur dans votre pays ou région.

Confi guration automatique du son surround (MCACC)

Le système de calibrage acoustique multicanaux (Multi-Channel Acoustic Calibration, MCACC) utilise le microphone de configuration fourni pour mesurer et analyser la lonalité de les émise par les enceinles. Cette fond on permet de mesurer et de configurer automatiquement les paramètres avec précision. En l'utilisateur, vous bénéficerez d'un environnement d'écoute optimal.

Important

• La procédure doit être effectuée dans un environnement calme.
• Si vous avez un tréopied, utilisez-le pour y placer le microphone afin qu'il soit au niveau des oreilles à votre position d'écoute normale. Sinon, placez le microphone au niveau des oreilles en utilisant une table ou une chaise.
• Les mesures risquent d'être impossibles si un ou plusieurs obstacles se trouvent entre les enceintes et la position d'écoute (microphone).
• Pendant la procédure de mesure, éloignez-vous de la position d'écoute et utilisez la télécommande en vous plaçant à l'extérieur de la zone des enceintes.

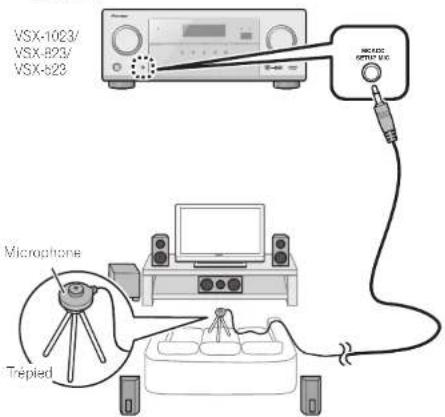

1 Branchez le microphone de confi guration fourni.

VSX-1023/ VSX-B23/ VSX-B23 MICROCC OPTUS B23 Microphone Tripted

2 Appuyez sur la touche RECEIVER de la télécommande, puis sur la touche HOME MENU.

Le menu d'accueil (Home) s'affiche sur le téléviseur.

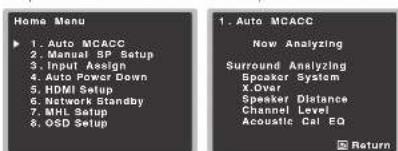

3 Sélectionnez 'Auto MCACC' dans le menu d'accueil (Home), puis appuyez sur ENTER.

La procédure de mesure automatique commence,

Home Menu 1. Auto MCACC 2. Manual SP Setup 3. Input Assign 4. Auto Power Down 5. HDMI Setup 6. Network Standby 7. MHL Setup 8. OSD Setup 1. Auto MCACC Now Analyzing Surround Analyzing Speaker System X-Over Speaker Distance Channel Level Acoustic Dial EQ Return

VSX 823

• Les mesures prennent entre 3 et 12 minutes.
  4 Suivez les instructions à l'écran.
• La configuration automatique est terminée lorsque l'écran revient au menu « Home Menu ».
  5 Assurez-vous de débrancher le microphone de confi guration.

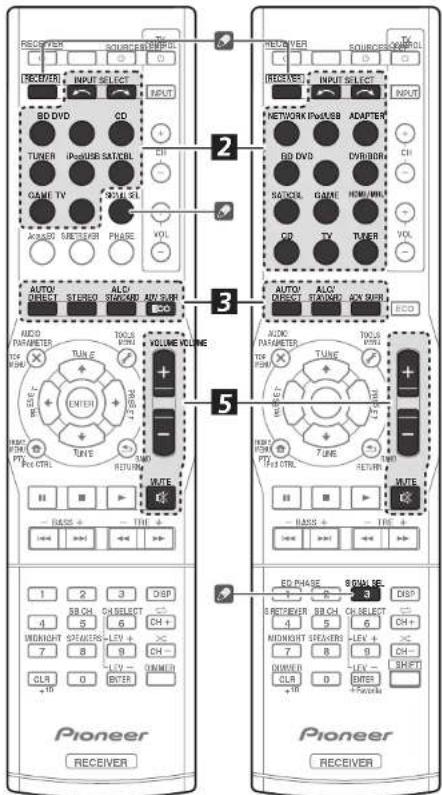

STEP 3 Lecture de base

Lecture multicanaux
VSX 523 VSX 1023 / VSX 623

RECEIVER SOURCES/REFR 1 2 3 4 5 Pioneer RECEIVER INPUT SELECT INPUT BD DVD CD TUNER IP/OUBS SATA/RL CH GAME TV 3011 SL ACAO SVEEER PHASE VOL AUTO DIRECT STUDIO ALOC STANDARD AUX SUR ECO AUDIO PARAMETER TUN E TICKS VOUT INTU CENTER PASS TUBE RETURN WRITE - BASS + - THI + - BASS + - THE + - ED PHASE PIONE RECEIVER SOURCE/EN INPUT SELECT INPUT NETWORK IP/OUSB ACAPTER BD DVD CD/VIR/BORR SAT/CEL GAME HDMI/WRK CD TY TURER VOL AUTO DIRECT STUDIO ACK SVER ECO AUDIO PARAMETER TUN E TICKS VOUT INTU CENTER PASS TUBE RETURN WRITE - BASS + - THE + - ED PHASE PIONE RECEIVER 1 2 3 DSP 4 5 6 CH+ MINIGHT STAFFERS LEV + 7 8 9 CH- CLR 0 BYTER OWNER +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 + 3 DSP BRETTER BLCH CH-SELECT - 4 5 6 CH+ NIDONIGHT SPEakers LEV + 7 8 9 CH- OWNER LEV - CLR 0 BYTER OWNER + +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 + 3 DSP WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH- WHIP - CH-

1 Mettez le lecteur sous tension.

Exemple : Mellez sous tension le lecteur de disque Blu-ray connecté à la prise d'entrée HDMI BD IN.

2 Sélectionnez l'entrée sur le récepteur.

Exemple : Appuyez sur la louche BD pour sélectionner l'entrée BD.

3 Appuyez sur la touche 'AUTO/DIRECT' pour sélectionner AUTO SURROUND.

Appuyez aussi sur ALC/STANDARD ou ADV SURR pour la lecture multicanaux. Sélectionnez le mode d'écoute désiré.

4 Lancez la lecture sur le lecteur.

Exemple : Lancez la lecture sur le lecteur de disque Blu-ray.

5 Utilisez le bouton rotatif VOLUME +/- pour régler le volume sonore.

Pour couper le son, apouyez sur la touche MUTE.

Remarque

- Pour écouler le son d'un composant source connecté à ce récepteur via un câble coaxial ou un câble optique, sélectionner le signal d'entrée C1 (coaxial) ou O1 (opt cue). (VSX-523 : Appuyez sur la touche SIGNAL SEL. VSX-1023/VSX-823 : Appuyez sur RECEIVER puis sur SIGNAL SEL.

- L'entrée du récepteur commute et vous pourrez alors utiliser d'autres composants via la télécommande. Pour faire fonctionner ce récepteur, appuyez d'abord sur la touche RECEIVER de la télécommande, puis appuyez sur la touche voulue.

Ecoute de la radio

1 Appuyez sur TUNER pour sélectionner le syntoniseur.

Appuyez sur la louche BAND pour changer de bande de fréquences (FM ou AM), si nécessaire.

2 Pour rechercher une station de radio, utilisez les touches TUNE ↑/↓.

- Appuyez sur une des touche TUNE ↑/↓ sans la relâcher pendant environ une seconde. Le récepteur lance la recherche de la station suivante dans la direction correspondant à la touche.

- Si la réception du signal radio FM est faible, appuyez sur la touche BAND pour sélectionner FM MONO, et réglez le réceoteur en mode de réception mono.

Mémorisation de stations préréglées

Si vous écoutez souvent une station de radio, il peut être pratique d'enregistrer sa fréquence dans le récepleur afin de pouvoir y accéder facilement lorsque vous le souhaitez.

1 Pour mémoriser une station de radio que vous êtes en train d'écouter, appuyez d'abord sur la touche TOOLS.

Le numéro de préréglage clignote.

2 Utilisez les touches PRESET ←/→ pour sélectionner le numéro de station préréglée que vous souhaitez attribuer à cette station, puis appuyez sur ENTER.

Le numéro préréglé cesse de c ignoter et le récepteur mémorise la station.

Écoute des stations préréglées

Vous devez mémoriser des stations préréglées pour avoir accès à celle fonction:

- Appuyez sur la touche PRESET / pour sélectionner le numéro de la station préréglée souhaitée.

Lecture à partir d'un iPod

- L'opération de démarrage prend environ une minute à partir de la mise sous tension.

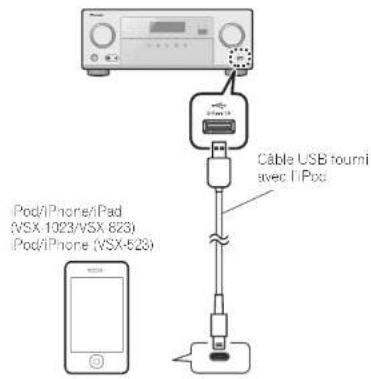

1 Connectez votre iPod.

Pod/iPhone/iPad (VSX 1023/vSX 823) Pod/iPhone (VSX-526) Câble USB tourni avec IIPod

2 Appuyez sur la touche iPod/USB pour sélectionner l'entrée iPod/USB.

Lorsque l'affichage indique les noms de dossiers et de fichiers, le récepteur est prêt à lire le contenu audio stocké sur l' iPod.

3 Utilisez ↑/↓/ pour sélectionner une catégorie, puis appuyez sur ENTER pour naviguer dans cette catégorie.

- Pour revenir au niveau précédent à tout moment, apouyez sur RETURN.

4 Utilisez ↑/↓/ pour naviguer dans la catégorie sélectionnée (par exemple, albums).

• Utilisez ←/→/ pour passer au niveau précédent/suivant.

5 Poursuivez votre navigation jusqu'à atteindre les éléments que vous souhaitez lire, puis appuyez sur ▶ pour lancer la lecture.

Ecoute des stations radio Internet

VSX-1023/VSX-823 uniquement

- L'opération de démarrage prend environ une minute à partir de la mise sous tension.

Important

- L'utilisation d'une connexion Internet haut-débit nécessite un contrat auprès d'un fournisseur d'accès Internet. Pour plus d'informations, contactez votre fournisseur d'accès Internet local.

- Pour écouler les stallions radio Internet, vous devez avoir un accès haute vitesse à Internet par une large bande. Avec un modem de bô K ou ISDN, vous ne pourrez pas profiter pleinement de la radio Internet.

- L'accès a du contenu Web requiert un accès internet haut debt et peut aussi nécessiter l'enregistrement de vos coordonnees et le paiement d'un abonnement sur un silie. Le contenu du silie peut être change, suspendu, interrompu sans aucun avertissement. Pioneer declinant toute responsabilité quant à d'eventuels changements. Pioneer decline toute responsabilité quant au contenu, à sa disponibilité et quant à la contrôle du service.

1 Appuyez sur la touche NETWORK pour sélectionner l'entrée NETRADIO.

Il faut quelques secondes au récepteur pour accéder au réseau.

2 Utilisez les touches ↑/↓/ pour sélectionner la station radio Internet voulue, puis appuyez sur ENTER.

Pour profi ter entièrement de toutes les fonctions du récepteur

Insérez le CD-ROM dans votre ordinateur et ouvrez le Mode d'emploi au format PDF pour le lire.

Fonctions

■ Lecture à partir d'un périphérique USB

→ page 24 (VSX-523), page 28 (VSX-1023/VSX-823)

■ ADAPTATEUR Bluetooth pour profi ter de la musique sans fi l

→ page 31 (VSX-1023/VSX-823 uniquement)

■ Utilisation des fonctions de lecture réseau (NETWORK)

→ page 39 (VSX-1023/VSX-823 uniquement)

■ Réglage des options audio

→ page 28 (VSX 523), page 37 (VSX 1023/VSX 823)

■ Utilisation du menu d'accueil HOME

→ page 30 (VSX-523), page 49 (VSX-1023/VSX-823)

Guide de dépannage

→ page 34 (VSX-523), page 62 (VSX-1023/VSX-823)

STEP 1 Conexiones
