MODE D'EMPLOI T3002 Rockford Fosgate

Installation et fonctionnement

Toutes nos felicitations pour avoir acheté la(Meilleure marque d' amplificateurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C'est pourquoi nous sommes heures que vous ayez choisi notre produit. Des années d'expertise en ingénierie, de savoir-faire et d'essais poussés nous ont permis de creer une vaste gamme de produits capables de reproduce toute la clarté et la richesse musicales que vous méritez.

Pour obtenir les membresurs résultats, nous vous recommandons de faire installer votre nouvel appeareil par un distributeur agreé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soit de dire la garantie et conservez votre reçu ainsi que l'emballage d'origine pour usage ultérieur.

Pour monter un excellent système, il ne suffit pas de posseder un super produit et d'assurer une installation qualifiée compétente. Vous doivent veiller à ce que vous installateur utilise des accessoires d'origine fournis par Connecting Punch. Connecting Punch a tout ce qu'il vous faut, des cables RCA aux cables de haut-parleur, en passant par les cables d'alimentation et les connecteurs de batterie. Insistez pour les avoir! ÀpRES tout, votre nouveau système ne mérite rien de moins.

Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,

Visitez notre site Web: www.rockfordfosgate.com

ou, aux États-Unis, appelez le I-800-669-9899 ou envoyez un fax au I-800-398-3985.

Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

PRATIQUEZ UNE ÉCOUTE SANS RISQUES

Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut cause une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produit des niveaux de pression acoustique bien au-delà de 130 dB.

Faites preuve de bon sens et pratiquez une écoute sans risques

Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre distributeur/agree Rockford Fosgate. Si vous avez besoin d'aide, appelez-vous au

1-800-669-9899. Veuillez avoir les numeros de mode et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appepez.

Le numero de série est indiqué sur l'extérieur de l'emballage. Veuillez l'inscrite ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouveryer toute apparéil en cas de vol.

Numéro de série :

Numero de modulo :

TABLE DES MATIÈRES

Introduction. 2

Consignes de sécurité 3

Particularités techniques 4

Installation 5-10

Emplacements de montage 5

Batterie et charge 6

Câblage du système. 6

Fonctionnement. 11-12

Telecommande de basses Para-Punch . . . I

Réglagedu gain 12

Réglage de la fréquence du filtré passif . . . 12

Dépannage 13

Caractéristiques 14

Informations sur la garantie limitee . 15

AVANT DE COMMENCER

Bienvenue à Rockford Fosgate! Ce manuel vise à informer le propriétaire, le vendeur et l'installateur de l'appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d'autres informations. Nous nous efforçons de faire en sorte que toutes les informations continues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.

CONSIGNES DE SECURITÉ

ADVERTISSEMENT

Le symbole accompagnant le mot « AVERTISSEMENT » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.

MISE EN GARDE

Le symbole accompagnant l'expression « MISE EN GARDE » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions peut cause des blessures ou endommager l'appareil.

MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil, veuillez dire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du plaisir et non des tracas.

MISE EN GARDE: si vous vous sentez incapable d'insteller l'appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié.

MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

CONTENU DE L'EMBALLAGE

Amplificateur Power à 2 voies modèle T3002 ou amplificateur Power à 4 voies modèle T4004

Manuel d'installation et d'utilisation

Kit de matériel de montage

Kit de télécommande de basses Para-Punch avec cordon

Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer l'ampli au vehicule.

Visitez notre site Web pour Broker les dernières informations sur tous les produits Rockford.

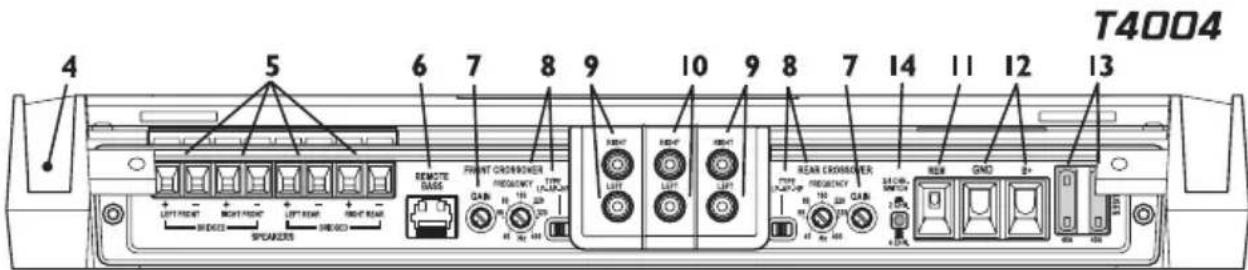

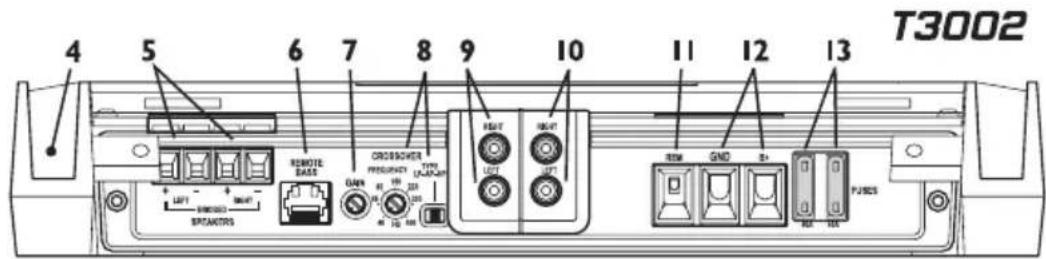

I. DEL d'alimentation (au-dessus de l'appareil - non montré) - Cette DEL bleue s'illumine lorsque l'appareil est allumé.
2. DEL thermique (au-dessus de l'appareil - non montré) - Cette DEL rouge s'illumine si l'ampli atteint le troisième niveau de protection thermique. Si cela se produit, l'ampli s'eteint pour refroidir.
3. DEL de protection (au-dessus de l'appareil - non montré) - Cette DEL jaune s'illumine si un court-circuit ou une impédance trop basse est détecté au niveau des connexions de haut-parleur. L'ampli s'éteint automatiquement si cela se produit.
4. Dissipateur thermique en aluminium coule - Le dissipateur thermique en aluminium coule de l'amplificateur Power dissipe la chaleur généree par les circuits de l'amplificateur.
5. Bornes de haut-parleur - Les connecteurs de fil robustes nickelés (+ et-) acceptent des cables de calibre 8 à 18 AWG.
6. Telecommande de basses - Amplifie les signaux de basse fréquence de façon à couvir le bruit de la route et vous enmettre plein les oreilles. Le bouton de telecommande de basses permet un réglage à bande étroite sur 45 Hz, régable de 0 dB à +18 dB, et compte un EQ Punch pour éliminer le déplacement de fréquence produit par l'amplification. La connexion se fait à l'aide d'un cable RJ-45 et peut être effectue de différentes façon de manière à permettre un accès facile. Une telecommande de basses Para-Punch en option permet d'ajouter un bouton de réglage de fréquence centrale au bouton de réglage d'amplification.
7. Commande de gain - La commande de gain d'entrée est préregée de manière à correspondre à la sortie de la plupart des unités source. Elle peut être reglée en fonction d'une variété d'unités source.
8. Filtre variable - Filtre de Butterworth intégre de 12 dB/octave pour modes passe-haut (HP), passage-tout (AP) ou passe-bas (LP), régable de 40 à 400 Hz.
9. Prises d'entrée RCA - Les prises RCA de norme industrielle permettent une connexion facile pour les entrées de signaux. Ils sont plaqués de nickelés pour résister à la détérioration de signal due à l'effet de la corrosion.
10. Extension ampli RCA - L'extension ampli permet de connecter en guirlande un second ampli en evitant d'acheminer des cables RCA supplémentaires de l'avant du vehicule vers l'emplacement de l'ampli arriere.
11. Borne REM - Le connecteur de fil robuste nickelé en C accepte des cables de calibre 12 à 24 AWG. Cette borne permet d'allumer et déteindre à distance l'amplificateur lorsqu'un courant de +12V c.c. est envoyé.
12. Bornes d'alimentation - Les connexions d'alimentation et de masse sont nickelées et peuvent accueillir des cables de calibre allant jusqu'à 4 AWG.
13. Fusibles - Ces fusibles ATC sont facilement accessibles en cas de defaillance. Remplacez toujours les fusibles par des fusibles de type et de capacité identiques.Voir les Spécifications en ce qui concerne la capacité des fusibles.
14. Commutateur de canal 2/4 (T4004 seulement) - Quand on l'enforce, ce commutateur passé en mode 2 canaux, ce qui permet une connexion aux entrées avant seulement en présence d'une sortie à 4 canaux.

CONSIDERATIONS CONCERNANT L'INSTALLATION

Voici la liste d'outils requis pour l'installation :

Voltmetre-ohmmetre

Pince à dénuder

Pince à sertir

Coupe-fils

Tournevis à embout cruciforme n° 2

Clé de borne de batterie

Perceuse à main avec mèches assorties

Tube thermorétrécissable de 1/8 po de diamètre

Connecteurs assortis

Longueur adequate — Fil d'alimentation rouge

Longueur adequate — Fil d'allumage à distance

Longueur adequate — Fil de masse noir

Cette section traite de points concernant le vehicule dont il faut tenir compte pour l'installation de votre nouvel ampli. Vous sauverez du temps en planifiant à l'avance la disposition du système et du cablage. Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages.

MISE EN GARDE: si vous vous sentez incapable d'insteller l'appareil vous-même, confiez la tâche à un technicien qualifié.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Avant de commencer l'installation, suivez ces règes toutes simples :

1. Prenez soit de bien dire et comprendre les instructions avant d'installer l'appareil.
2. Par mesure de sécurité, veuilles débrancher le fil négatif de la batterie avant de commencer l'installation.
3. Pour facilitier le montage, nous vous suggerons de dérouler tous les fils avant d'insteller l'appareil.
4. Acheminez tous les cables RCA de façon groupée, à l'écart des fils à courant élevé.
5. Utilisez des connecteurs de haute qualite pour assurer une installation fable et minimiser la perte de signal ou de puissance.
6. Réfléchissez avant de percer quoi ce soit! Faites attention de ne pas couper ou percer le réserve d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique lorsque vous travailliez sur un vehicule.
7. Ne faites jamais passer les fils sous le vehicule. Il vaut mieux les installer à l'intérieur du vehicule pour assurer une meilleure protection.
8. Évitez de faire passer les fils par dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.
9. Protegez TOUJOURS la batterie et le circuit electrique des dommages potentiels à l'aide de fusibles. Installez un porte-fusible et un fusible appropriés sur le cable d'alimentation de +12 V à moins de 45,7 cm (18 po) de la borne de batterie.
10. Préparez la masse du chassin en gratant toute trace de peinture de la surface métallique afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soudé à la carrosserie ou au chassin du vehicule.

EMPLACEMENTS DE MONTAGE

Compartment moteur

Ne montez jamais cet apparéil dans le compartment ment moteur. Cela entrainerait l'annulation de la garantie.

Montage dans le coffre

Un montage vertical de l'ampli assure un refroidissement adequat.

Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal.

Le montage de l'ampli à l'envers, sur la tablette arrrière, assure un refroidissement ajustat.

Montage dans l'habitacle

Le montage de l'ampli dans l'habitacle passager est acceptable à condition qu'il recoive suffisamment d'air pour se refroidir. Si vous comptez installer l'ampli sous le siège du vehicule, prévoyez un écartement d'au moins 2,54 cm (1 po) autour du dissipateur thermique de l'ampli.

Un écartement inférieur à cela n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, pas conséquent, fortement déconseilé.

BATTERIE ET CHARGE

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du vehicule. Nous vous conseillons de vérifier l'etat de l'alternateur et de la batterie pour vous assurer que le système électrique puisse supporter la charge accrue de votre système stéreo. Les systèmes ELECTRIQUES ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Power.Toutefois, la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légération. Pour maximiser la performance de votre ampli, nous vous sugérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

CÁBLAGE DU SYSTÉME

MISE EN GARDE : si

câblage de votre nouvel apparéil, veuillez confier l'installation à leur distributeur agréé Rockford Fosgate.

MISE EN GARDE :

avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

MISE EN GARDE : évitez de faire passer les fils d'alimentation pres des cables d'entrée de signaux faibles, de l'antenne, des cables d'alimentation, des équipements ou faisceaux sensibles. Les fils d'alimentation transportent un courant élevé et peuvent conduire du bruit dans le système audio.

I. Planifiez l'acheminement des fils. Gardez les cables RCA ensemble mais en les isolant des cables d'alimentation de l'ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs electriques, pour éviter que le signal audio ne subisse d'interfERENCE de bruit provenant de champes de rayonnement electriques. Si vous faites passer les fils par un pare-feu ou autre barrière métallique, protégez-les à l'aide de bagues en caoutchouc ou en plastique pour éviter les courts-circuits. Conservez toute la longueur des fils pour l'instant. Vous l'ajusterez plus tard.

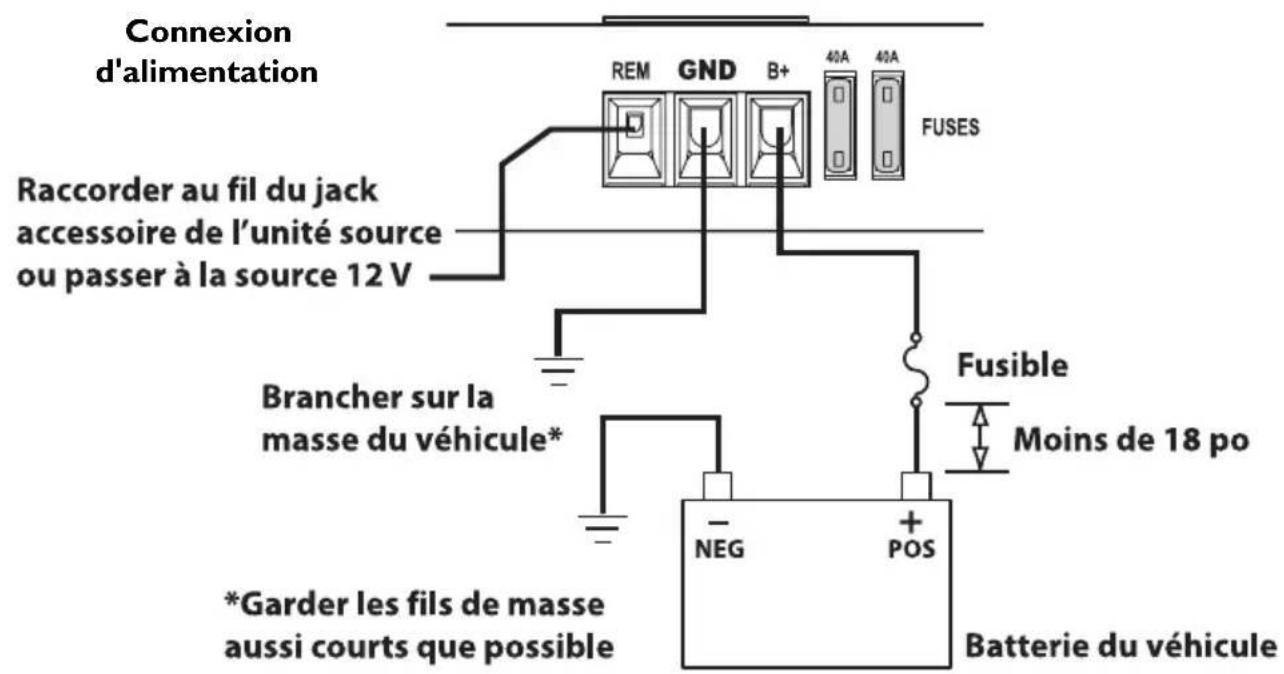

2. Préparez le fil ROUGE (cable d'alimentation) qui devra etre relié à l'ampli en denudant 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne B+, puis fixez le fil en vissant la vis sans tete.

REMARQUE: Le cable B+ DOIT compter un fusible à 18 po (45,7 cm) ou moins de la batterie du vehicule.
Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.

1. Coupe le fil ROUGE (cable d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un portefusible en ligne.Voir les Spécifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLEZ PAS le fusible pour l'instant.

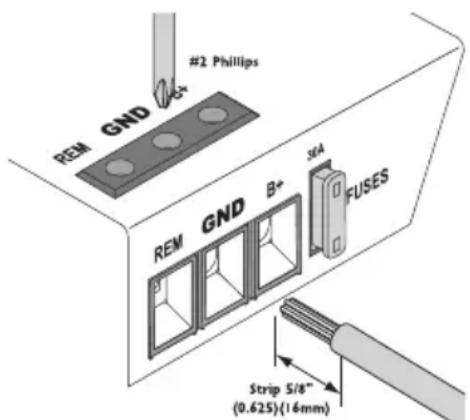

2. Denudez 1/2 po de l'extrémité de batterie du cable d'alimentation et sertissez une grosse casse à anneau sur le cable. Connectez la cosse à la borne positive de la batterie. N'installé pas le fusible pour l'instant.
3. Préparez le fil NOIR (cable de mise à la masse) qui devra être relié à l'ampli en dénudant 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne GND, puis fixez le fil en vissant la vis sans tête. Préparez la masse du chassin en grattant toute trace de peinture de la surface métallique et en nettoyant soignement pour éliminer tout dépôt de saleté et de graisse. Denudez l'autre extrémité du fil et fixez un connecteur en anneau. Fixez le cable au chassin à l'aide d'une vis non anodisée et une rondelle en étoile.

REMARQUE: Gardez le fil NOIR (masse) aussi court que possible.
Toujours inférieur à 30 po (76,2 cm).

1. Préparez le fil d'activation REM qui devra etre relié à l'ampli en dénuant 1,6 cm 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne REM, puis fixez le fil en vissant la vis sans tête. Connectez l'autre extrémité du fil REM à une source positive commutée de 12 volts. La tension commutée provient généralement du cable d'allumage d'ampli de la source audio. Si la source audio ne comporte pas une telle sortie, nous recommendons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli.
2. Montez solidement l'ampli sur le vehicule ou le rack d'ampli. Prenez soit de ne pas le fixer sur des panneaux en carton ou en plastique. Les vis pourrait en effet se decoller des panneaux sous l'effect des vibrations de la route ou des arrets soudains du vehicule.
3. Connectez le signal à l'ampli en branchant les cables RCA dans les prises d'entrée de l'ampli.

MISE EN GARDE : Assurez-vous toujours que l'ampli est eteint ou debranché avant de connecter les cables RCA.Toute negligence a cet egard peut causer des blessures ou endommager l'ampli et/ou les composants qui lui sont connectés.

1. Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2 po et insérez la partie dénudée dans la borne du haut-parleur, puis serrez la vis sans tête pour fixer le tout. Veillez à respecter la polarité des haut-parleurs. NE mettez PAS les fils de haut-parleur à la masse sur le chassis car cela pourrait cause un fonctionnement instable.
2. Effectuez une vérification finale du cablage pour vous assurer que toutes les connexions sont bien mises.
   Vérifiez toutes les connexions d'alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées pouvant cause des problèmes. Installez le fusible en ligne pres de la connexion de la batterie.

REMARQUE: vérifie les polarités de signal à l'aide des schémas.

MISE EN GARDE: ces amplificateurs ne sont pas recommandés pour des charges d'impédance inférieures à l stéreo et 2 pointées.

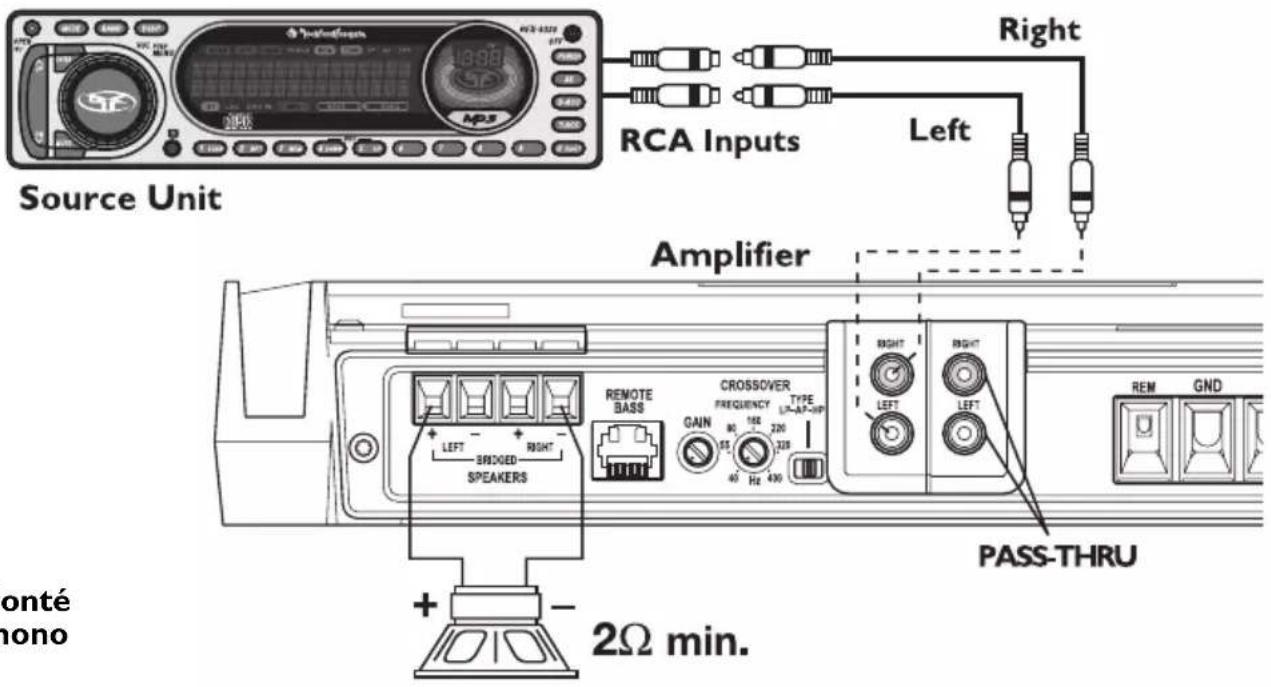

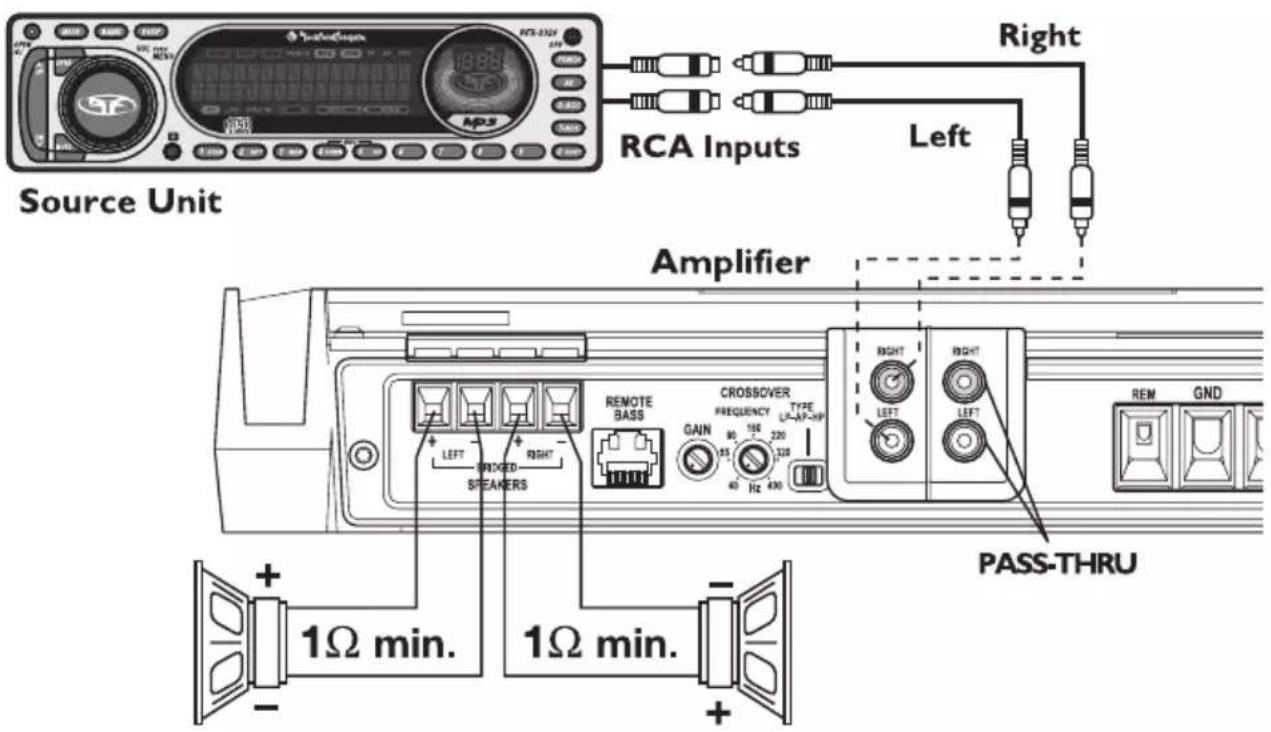

T3002

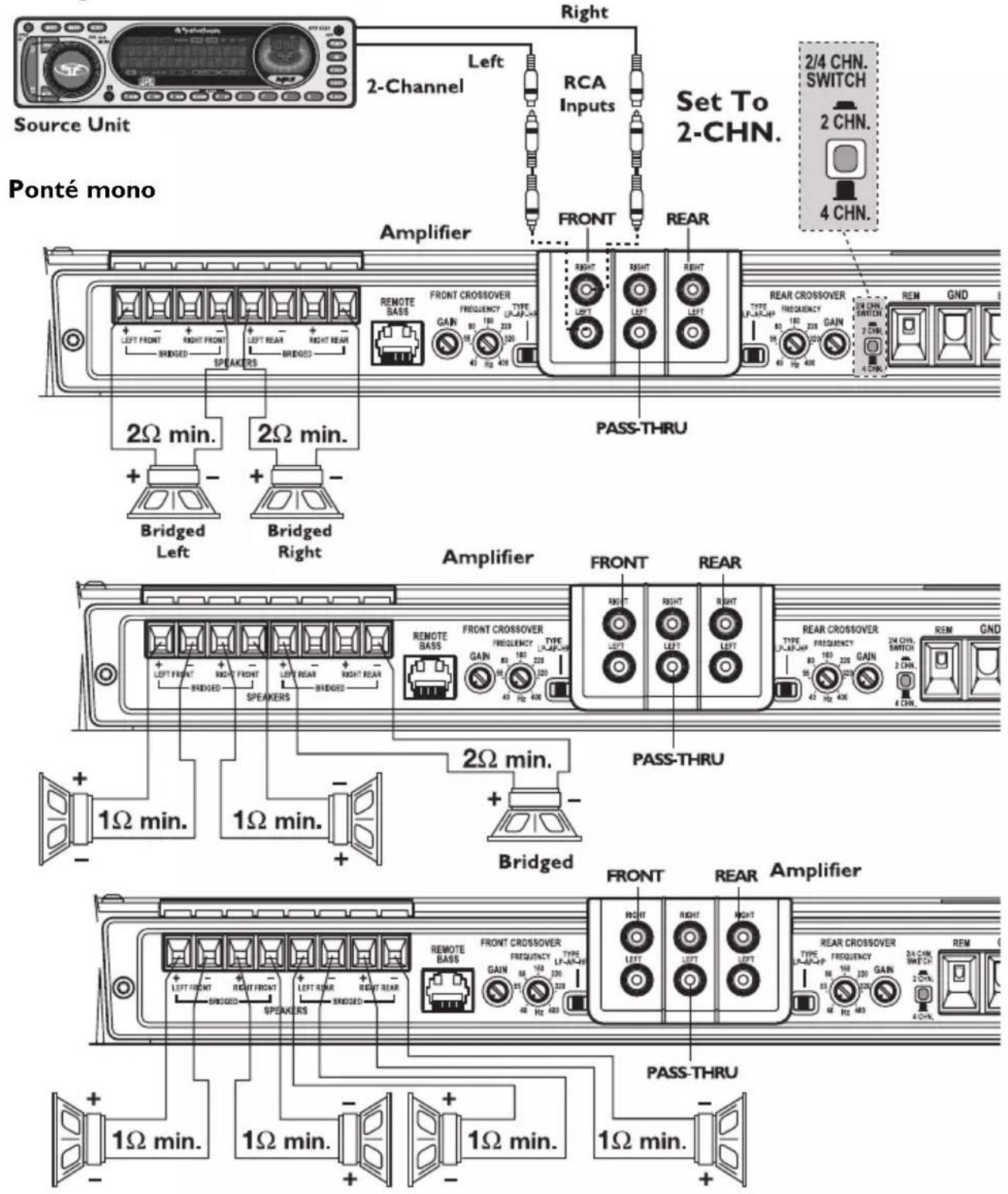

Câblage à 2 voies

T4004

Câblage à 2 voies

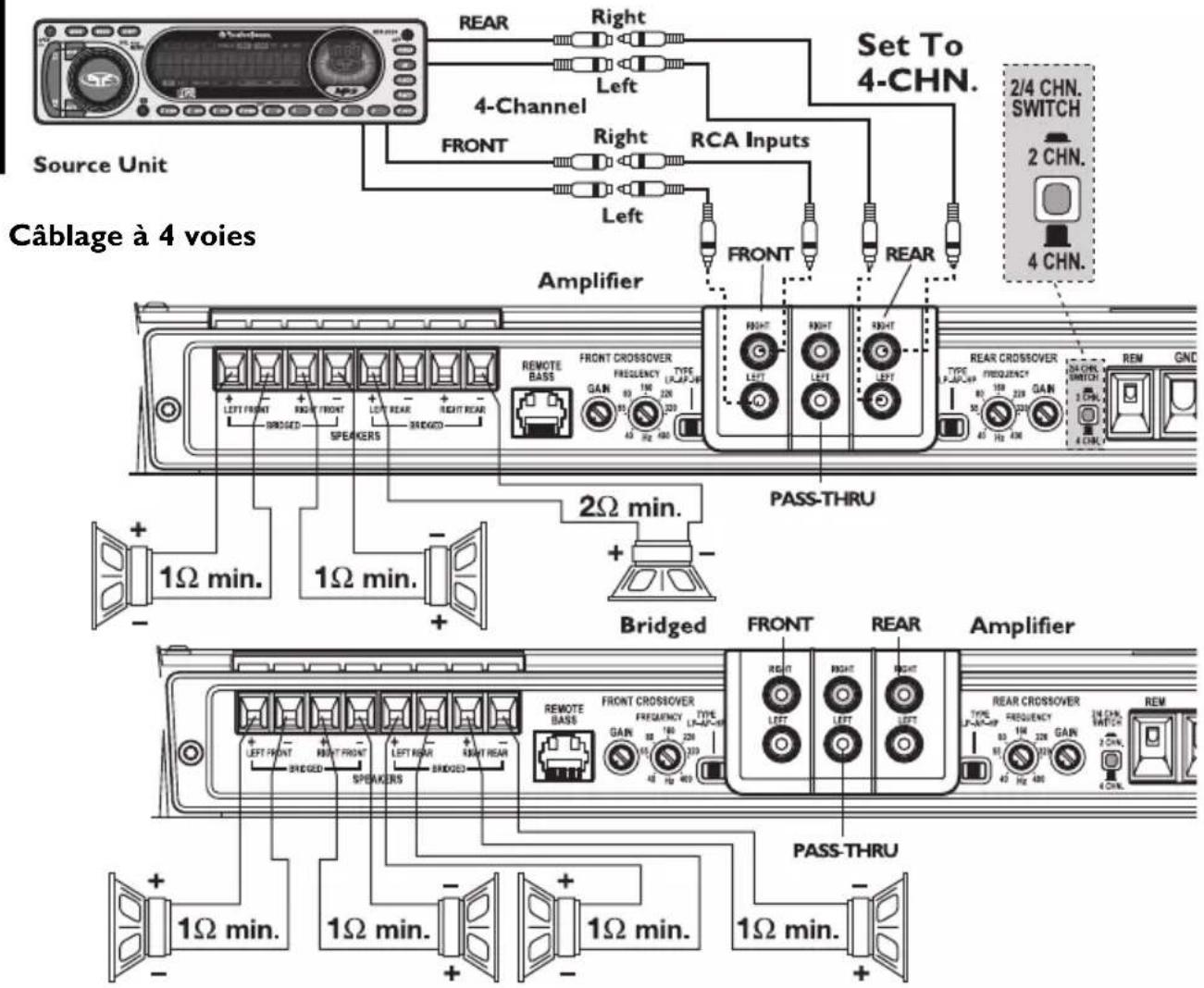

• Entrées RCA connectées à l'AVANT seulement.
  COMMUTATEUR 2/4 VOIES - Enforcer pour regler sur 2 voies.
• Gain (avant et arrêté) - Régle de façon indépendante selon l'application.
• Filtre passif (avant et arrêté) - Régle de façon indépendante selon l'application.

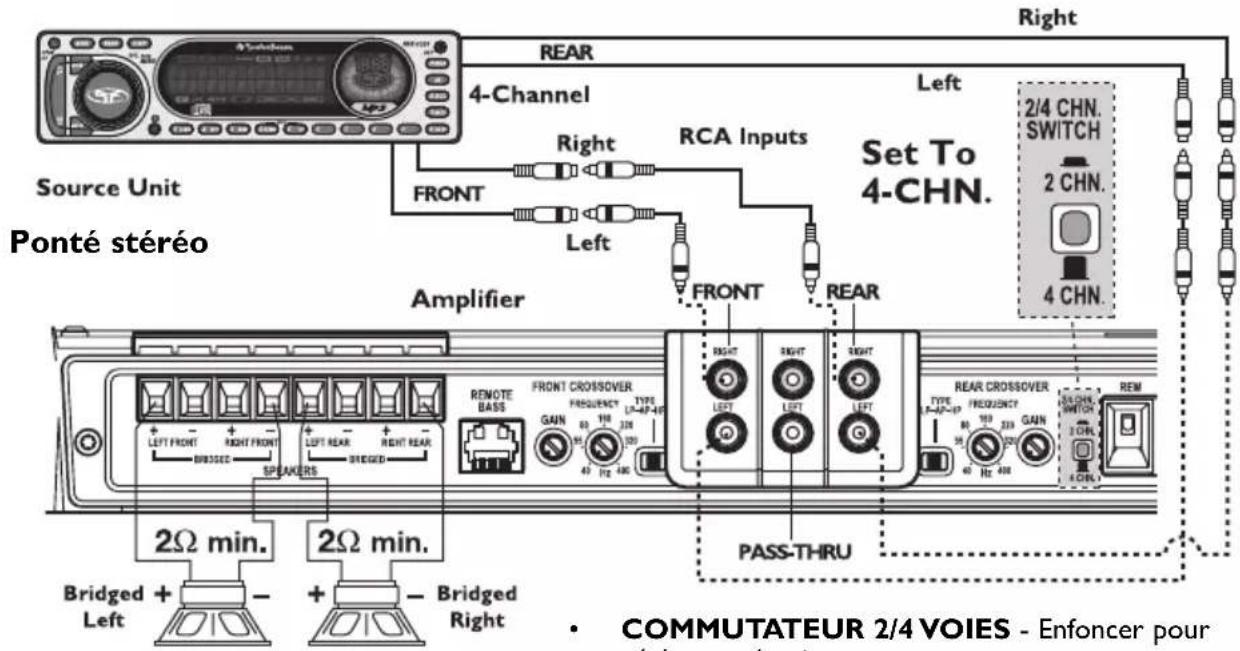

T4004

COMMUTATEUR 2/4 VOIES - Enforcer pour régler sur 4 voies.
- Gain (avant et arrêté) - Régle de façon indépendante selon l'application.
- Filtre passif (avant et arrière) - Régle de façon indépendante selon l'application.

TELECOMMANDE DE BASSES PARA-PUNCH

Montage et installation

I. Trouvez un bon emplacement offrant un accès facile à l'appareil de télécommande.

REMARQUE: You coupez monter l'appareil de différentes facons. Retirez le boitier arrirée en inserant un petit tournevis à tête plate dans le trou allongé à l'arrière. Le boitier peut être installé avec la languette de montage vers le haut ou vers le bas, ou laissé de côté pour une installation dans le panneau.

1. Acheminez le cable de la télécommande et branche-le à l'ampli.

Installation sur le panneau extérieur

1. Servez-vous des vis fournies pour installer l'attache de fixation.

2. Glissez la télécommande sur l'attache de fixation jusqu'à ce qu'elle se mette en place d'un déclic.

3. Branchez le cable à la télécommande.

Installation dans le panneau

1. Découpez un trou de 2 po x 7/8 po (5 cm x 2,2 cm) dans le panneau, avec une épaisseur de panneau de 3/8 po (0,9 cm) maximum.Assurez-vous qu'il y a suffisamment d'espace dans la zone du panneau pour permettre une connexion.
2. Faites passer le cable par le trou et branchez-le à la télécommande.
3. Enforcez la télécommande dans la découpe du panneau jusqu'à ce qu'elle se mette en place d'un déclic.

Fonctionnement

1. Bouton gauche - Bouton de réglage d'amplification des basses : Tournez dans le sens des aiguilles d'une montre pour amplifier les basses fréquences de l'ampli.

MISE EN GARDE : Une forte amplification

peut produit un excess de mouvement de la membrane, ce qui peut l'endommager.

REMARQUE: Une télécommande de basses Para-Punch en option permet d'ajouter un bouton de réglage de fréquence centrale au bouton de réglage d'amplification.

1. Bouton croit - Bouton de réglage de fréquence centrale : Tournez dans le sens des aiguilles d'une montre pour sélectionner la fréquence centrale voulue (35 Hz-70 Hz).

RéGLAGE DU GAIN

Procedez de la maniere suivante pour chaque voie séparément.

Pour régler le gain, tournez le bouton de gain de l'ampli vers son niveau le plus bas (sens anti-horaire).Augmentez le volume de la source audio jusqu'à produit une distorsion audible, puis baissez-le jusqu'à ce que la distorsion devienne inaudible. Cela correspondant généralement au maximum du volume sur la plupart des unités source.Augmentez ensuite le gain de l'ampli jusqu'à ce que le volume soit ajustat. Les sources audio Rockford Fosgate ne produit pas de distorsion, vous pouvez doncmettrelevolumeau maximum.

REMARQUE: Mettez le gain au minimum pour assurer le meilleur rapport signal/bruit et la meilleur gamme dynamique. Pour la plupart des utilisateurs, un réglage au milieu assure un niveau de gain et de volume ajusté.

MISE EN GARDE: Évitez de régler le gain de l'ampli trop haut car cela entraine une augmentation significative du bruit et des distorsions.

REMARQUE: pour un réglage plusapprofondi,communiquez avec le support technique de Rockford.

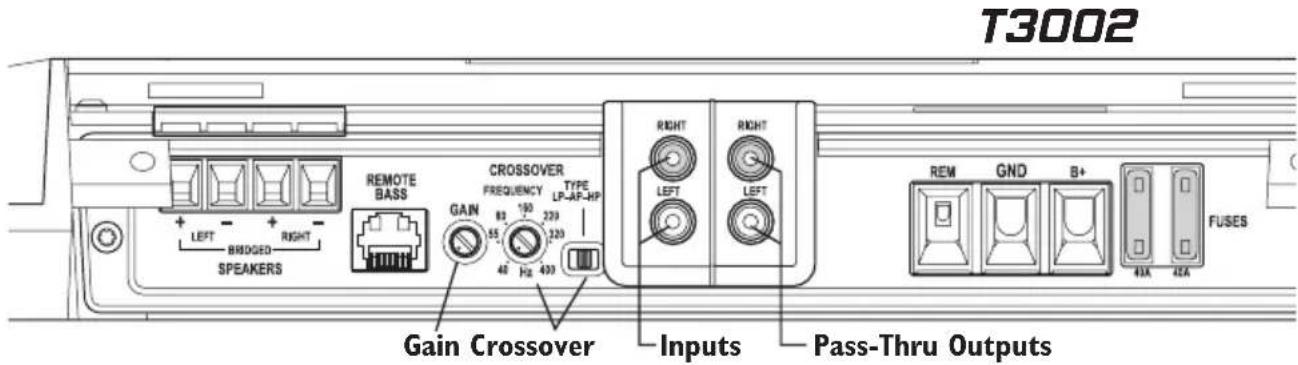

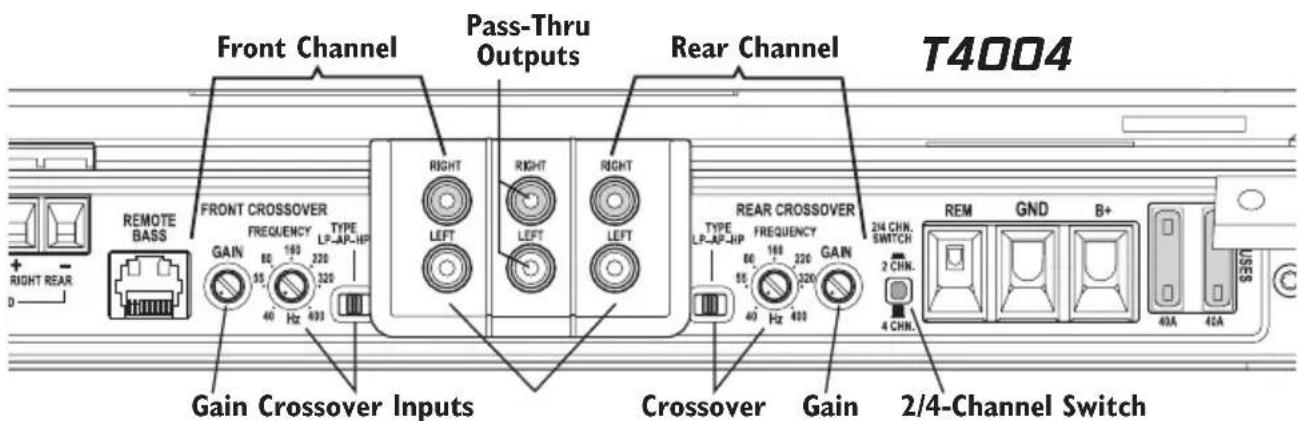

RÉGLAGE DE LA FRéQUENCY DU FILTRÉ PASSIF

Procedez de la maniere suivante pour chaque voie séparément.

Lorsque le selecteur est en position HP, l'amplificateur est en mode passé-haut, ce qui laisseisser les fréquences situées au-dessus du point de coupure, régiable de 40 à 400 Hz.

Lorsque le sélecteur est en position AP, l'amplificateur est en mode passet-tout, ce qui empêche tout filtrage et laisseisser toutes les fréquences.

Lorsque le sélecteur est en position LP, l' amplificateur est en mode passe-bas, ce qui laisseisser les fréquences situées au-dessous du point de coupure, régable de 40 à 400 Hz.

Baissez complètement le niveau du filtré. Le système audio étant en fonctionnement, augmentez le niveau du filtré graduallement jusqu'à atteindre le point de fréquence voulu.

REMARQUE: si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Procedure I: vérifie que les connexions de l'ampli sont bien mises.

Vérifiez que levoyant POWER est allumé.Si c'est le cas,passez à l'etape 3,sonn poursuivez.

1. Vérifiez le fusible en ligne du cable positif de batterie. Effectuez un remplacement au besoin.
2. Verifiez les fusibles de l'ampli. Effectuez un remplacement au besoin.
3. Vérifiez que la connexion de mise à la masse est branchée à une surface métallique propre du chassis du vehicule. Procedez à une réparation ou un remplacement si nécessaire.
4. Vérifiez la présence d'un courant de 10,5 à 15,5 volts au niveau de la borne positive de la batterie et du cable d'allumage à distance.Vérifiez la qualité des connexions des deux cables au niveau de l'ampli, de la stéreo, de la batterie et du porte-fusible. Procedez à une réparation ou un remplacement si nécessaire.

Procedure 2: Levoyant de protection ou thermique est allumé.

1. Si levoyant de protection est activé, cela indique la présence possible d'un court-circuit dans les connexions de haut-parleur.Vérifiez si les connexions des haut-parleurs sont bonnes et servez-vous d'un ohm-metre pour voir s'il y a des courts-circuits dans le cablage des haut-parleurs. Le voyant de protection peut s'allumer si l'impédance de haut-parleur est trop BASSE.
2. Si levoyant thermique est allumé, cela indique généralement que l'ampli fonctionne à très forté puissance alors que la circulation d'air autour de l'ampli est inadéquate. Éteignez le système et laissez-le refroidir. Verifiez que l'impédance de haut-parleur est bonne. Refaites le cablage au besoin. Le voyant thermique peut également s'allumer si la tension de la batterie est faible. Verifiez que le système de charge du vehicule assure une tension adequate. Si les procédures precedentes ne suffisent pas à résoudre le problème, il se peut qu'il y ait une anomalie dans l'ampli. Dans ce cas,appelez le service à la clientèle.

Procedure 3: Verifie the sortie audio de l'ampli.

I. Verifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéreo et de l'ampli. Verifiez s'il y a des problèmes de torsion ou d'épissure tout le long des cables, etc. Testez la présence de courant c.a. au niveau des entrées RCA lorsque la stéreo est allumée. Procedez à une réparation ou un remplacement si nécessaire.
2. Debranche l'entrée RCA de l'ampli. Branchez l'entrée RCA de la stéreo test directement à l'entrée de l'ampli.

Procedure 4 : vérifiez l'ampli si un crepitement se produit lorsque vous l'allumez.

1. Debranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparait, connectez le fil REMOTE de l'ampli à la source audio avec un module d'allumage temporisé.

ou

1. Utilisez une source de 12 Volts différente pour le fil REMOTE de l'ampli (p. ex., directement de la batterie).
2. Si le bruit disparait, utilisez un relais pour isoler l'ampli du signal de bruit du demarrage.

Procedure 5: vérifie l'ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, cables de haut-parleur) à l'ecart des fils d'alimentation ou de masse.

OU

1. Contoumez tous les composants électriques situés entre la stéreo et l'ampli. Connectez la stéreo directement à l'entrée de l'ampli. Si le bruit disparait, l'unité contourée est la cause du bruit.

OU

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Verifie que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

OU

1. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du chassis ou au bloc-moteur du vehicule.

OU

1. Faites effectuer par votre mécanien un essai de charge au niveau de l'alternateur et de la batterie. Vérifiez que le circuit électric du vehicule fonctionne correctement, notamment le distributeur, les bougies et leurs cables, le régulateur de tension, etc.

MODELE - POWER T3002 T4004

Puisssance nominale en continu (RMS)- Mesurée à 14,4 V (batterie)

Charge de 4 par voie 50 watts x 2 25 watts x 4

Charge de 2 par voie 100 watts x 2 50 watts x 4

Charge de 1 par voie 150 watts x 2 100 watts x 4

Charge de 4 pontée 200 watts x 1 100 watts x 2

Charge de 2 pontée 300 watts x 1 200 watts x 2

Dimensions : Hauteur 5,80 cm 5,80 cm

Largeur 32,70 cm 32,70 cm

Longueur 30,00 cm 41,50 cm

Capacité du fusible de l'ampli (ampères/type)

Capacité du fusible de la batterie (Ampères) externe (non fourni)

Rapport signal/bruit

Pente d'attenuation du filtré

Fréquence du filtré

Réponse en fréquence

Bande passante

Vitesse debalayage

Distorsion IM (IHF)

Plage de réglage de tension de signal

Protection

Égalisation (basses Punch variables)

Impédance d'entrée

(2) 40A / ATC

80A

(2) 40A / ATC

80A

80 dB(A) @ 2 Volts RMS

12 dB/octave Butterwort

variable de 40Hz à 400Hz

de 20 Hz à 20 kHz ±0,5 dB

de 20 Hz à 200 kHz ±3 dB

30V / S

<0.05%

Variable de 150mV à 4V (entree RCA)

NOMAD - Un circuit de protection de sortie par calculateur analogique interne limite la puissance en cas de surcharge, et offre aussi une protection contre les court-circuits. Un interrupteur thermique eteint l'amplificateur en cas de surchauffe.

Variable de 0 dB à +18 dB @ variable de 35 à 70 Hz 10 k-ohms

Ces specifications sont conformes à la norme CEA-2006 portant sur la puissance des amplificateurs

Rockford Corporation offre une garantie limite sur les produits Rockford Fosgate selon les termes suivants :

Durée de la garantie

Sources audio, haut-parleurs, processeurs de signaux et amplificateurs PUNCH — I an

Amplificateurs POWER — 2 ans Amplificateurs Type RF — 3 ans

Tout produit remis à neuf en usine — 90 jours (reçu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agreeés Rockford Fosgate, aux États-Unis d'Amérique et leurs territoires. Les produits achétés par des consommateurs auprès d'un distributeur agreeé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Qui est couvert?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d'un distributeur agree Rockford Fosgate. Afin de bénéficiair du service de garantie, l'acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit acheté et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés (par un produit jugé équivalent) au besoin de Rockford.

Non-couverture

I. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol, de transport
2. Coûts et frais relatifs au retrait ou à la réinstallation du produit
3. Service effectué par quelqu'un d'autres que Rockford ou un centre de service autorisé Rockford Fosgate
4.Tout produit dont le numero de série a ete oblitere, altere ou enleve
5. Dommages subsequently infliés à d'autres composants
6.Tout produit acheté en dehors des États-Unis
7.Tout produit qui n'a pas eté acheté auprès d'un distributeur agreé Rockford Fosgate

Liminesturingsarantiesimplicites

Toute garantie implicite, y compris toute garantie d'adéquation à un usage particulier et de commerciamilité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n'est autorisée à assume une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l'obtention de service

Contactez le distributeur agrée Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide, appelez le service à la clientele Rockford au 1-800-669-9899. Vous doivent un nombre d'autorisation de retard de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l'envoi du produit à Rockford vous incombe entièrement.

Garantie de l'Union Européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE.Voir votre distributeur agreeé pour plus de détails.

Destinataire : Electronics

Impedenza d'ingresso

10k ohm
