Type d'appareil	Ampli-tuner lecteur de CD
Fonction principale	Réception FM/AM et lecture CD
Compatibilité CD	CD audio standard
Modes de réception	FM/AM
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Connectivité	Non précisé
Affichage	Non précisé
Contrôle	Non précisé
Langues du manuel	Français, Allemand, Néerlandais, Espagnol, Portugais
Fabricant	Non précisé
Type de tuner	Analogique
Fonction radio	Récepteur FM/AM
Type de lecteur	Lecteur CD intégré
Utilisation	Audio domestique

FOIRE AUX QUESTIONS - KDCW312A KENWOOD

Comment réinitialiser mon autoradio KENWOOD KDCW312A ?

Pour réinitialiser votre autoradio, appuyez simultanément sur le bouton 'reset' situé à l'arrière de l'appareil et maintenez-le enfoncé pendant environ 5 secondes.

Pourquoi mon autoradio ne s'allume-t-il pas ?

Vérifiez d'abord les connexions de l'alimentation. Assurez-vous que le câble d'alimentation est bien branché et que le fusible n'est pas grillé.

Comment faire pour connecter mon smartphone à l'autoradio ?

Pour connecter votre smartphone, utilisez un câble USB pour les appareils compatibles ou activez le Bluetooth sur votre autoradio et votre téléphone, puis associez-les.

Mon autoradio KENWOOD KDCW312A ne lit pas les CD, que faire ?

Assurez-vous que le CD est propre et en bon état. Si le problème persiste, essayez d'utiliser un autre CD pour vérifier si le lecteur fonctionne correctement.

Comment régler les stations de radio sur mon autoradio ?

Pour régler les stations, utilisez le bouton 'tuning' pour rechercher les fréquences manuellement ou appuyez sur 'seek' pour rechercher automatiquement les stations disponibles.

Comment ajuster les paramètres audio de mon autoradio KENWOOD KDCW312A ?

Accédez au menu 'Audio' en appuyant sur le bouton 'Menu', puis utilisez les boutons de réglage pour ajuster les basses, les aigus et l'équilibre selon vos préférences.

Pourquoi le son de mon autoradio est-il distordu ?

Vérifiez le niveau de volume et assurez-vous qu'il n'est pas trop élevé. Contrôlez également les connexions des haut-parleurs pour vous assurer qu'elles sont bien fixées.

Comment mettre à jour le firmware de mon autoradio ?

Visitez le site Web de KENWOOD pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour via une clé USB.

Mon autoradio n'affiche pas l'heure, que faire ?

Vérifiez que l'autoradio est correctement alimenté. Si l'alimentation est correcte, accédez aux réglages de l'heure dans le menu pour définir l'heure manuellement.

Comment activer la fonction Bluetooth de mon autoradio ?

Appuyez sur le bouton 'Menu', puis sélectionnez 'Bluetooth' et activez-le. Assurez-vous que votre téléphone est également en mode de recherche pour l'appairage.

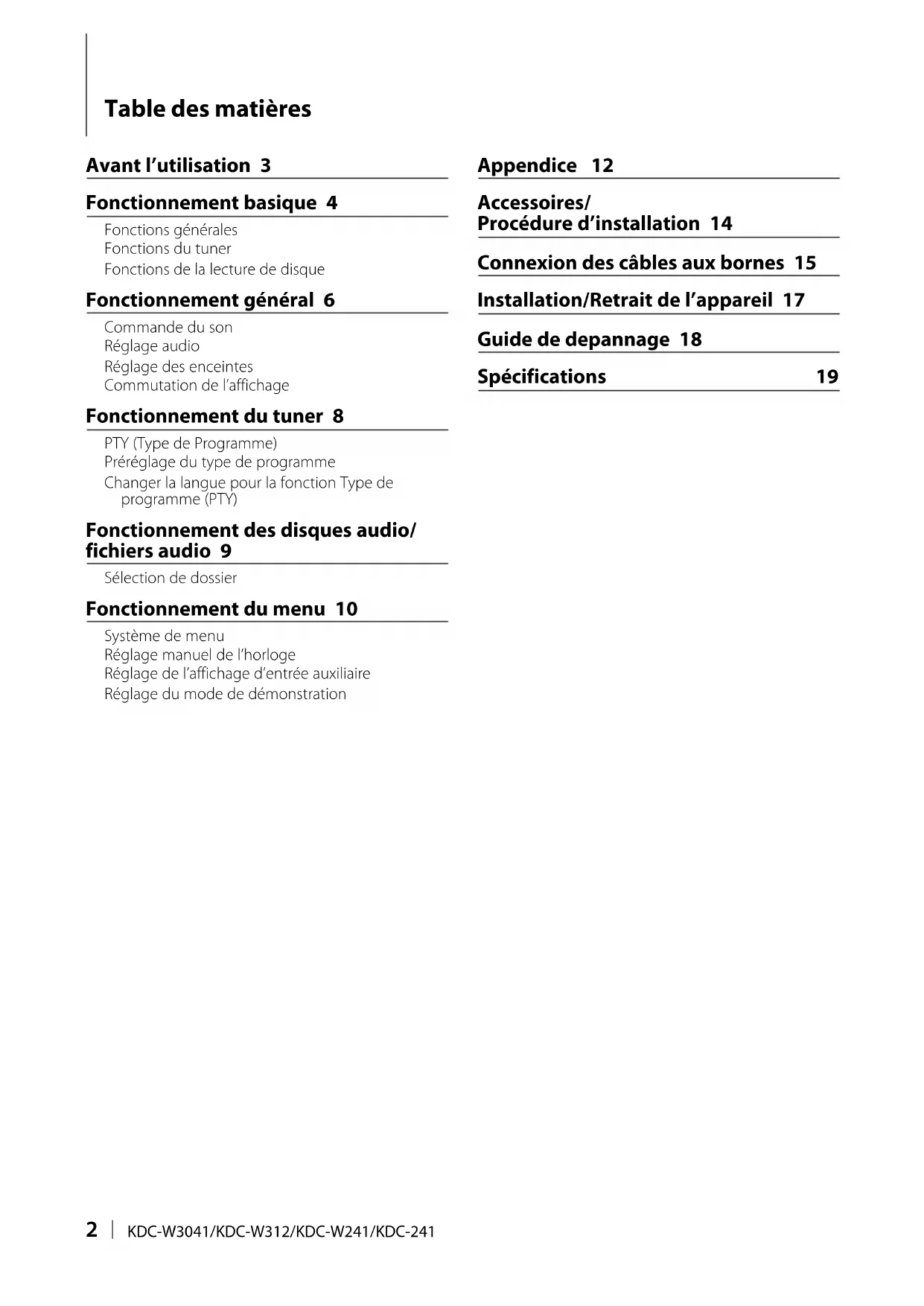

MODE D'EMPLOI KDCW312A KENWOOD

Avant l'utilisation 3

Fonctionnement basique 4

Fonctions generales

Fonctions du tuner

Fonctions de la lecture de disque

Fonctionnement général 6

Commandedu son

Réglage audio

Réglage des enceintes

Commutation de l'affichage

Fonctionnement du tuner 8

PTY (Type de Programme)

Préroglage du type de programme

Changer la langue pour la fonction Type de

programme (PTY)

Fonctionnement des disques audio/fichiers audio 9

Sélection de dossier

Fonctionnement du menu 10

Système de menu

Réglage manuel de l'horloge

Réglage de l'affichage d'entrée auxiliaire

Réglage du mode de démonstration

Appendice 12

Accessoires/

Procedure d'installation 14

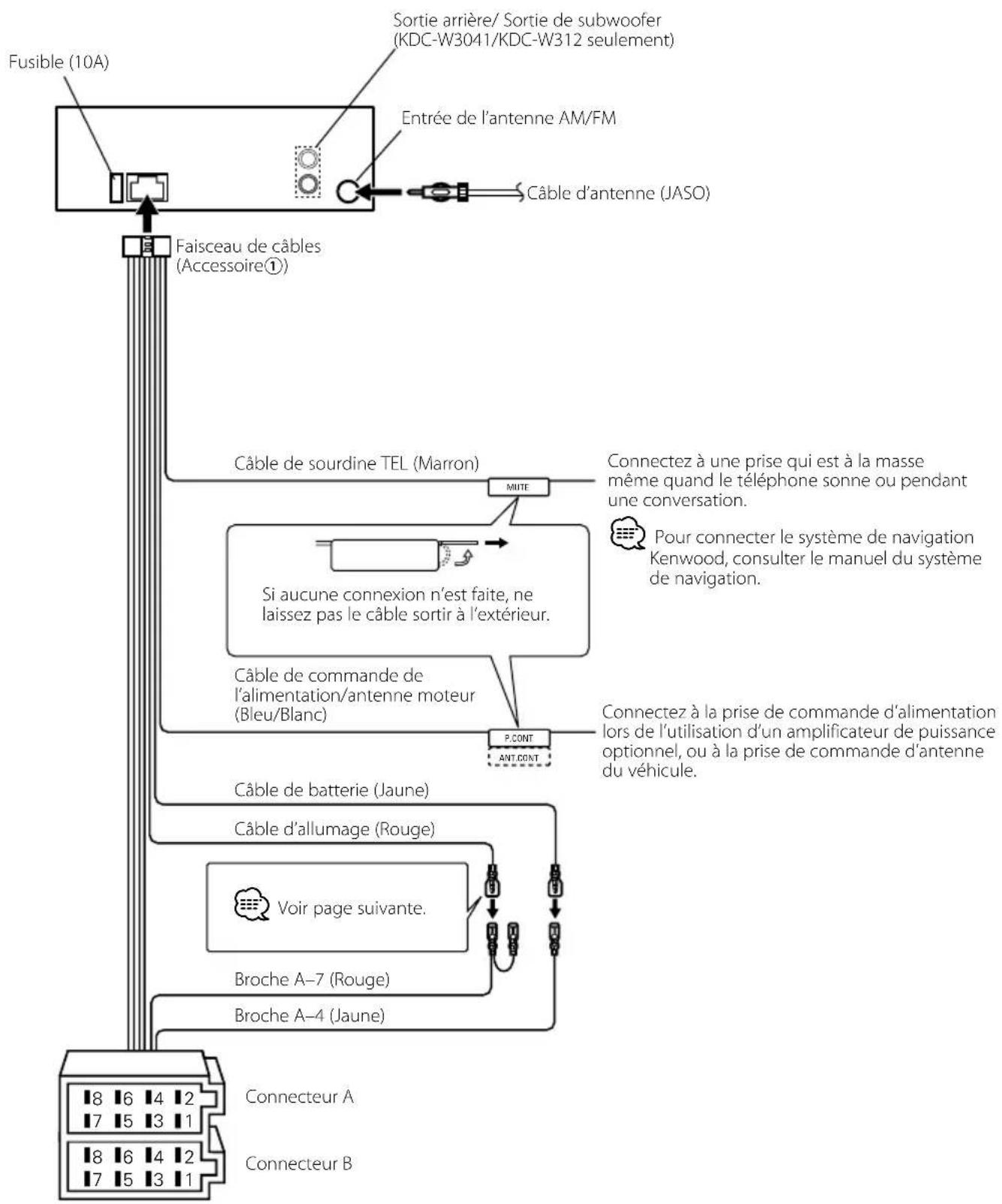

Connexion des cables aux bornes 15

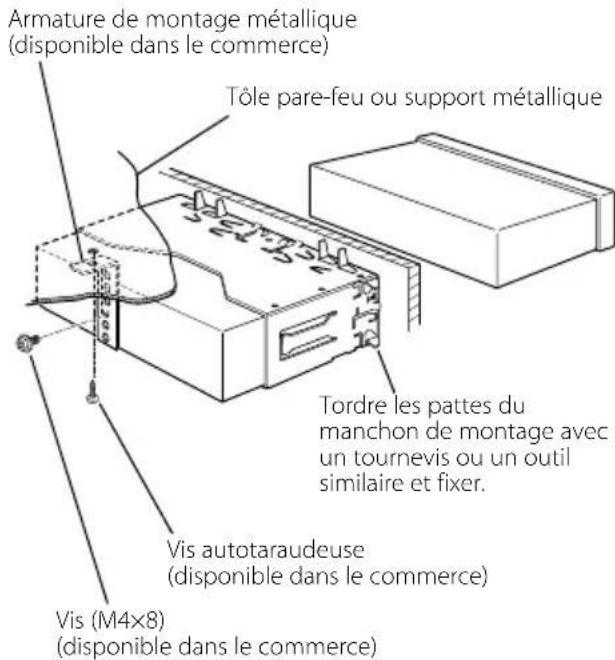

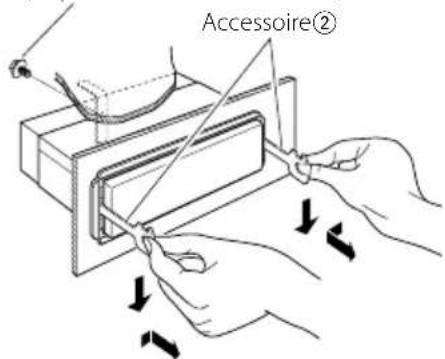

Installation/Retrait de l'appareil 17

Guide de depannage 18

Spécifications 19

Avant l'utilisation

AVENTISSEMENT

Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes:

• Pour éviter les court-circuits, ne jamais mette ou laisser d'objets métalliques ( comme une piece de monnaie ou un outil en métal) à l'intérieur de l'appareil.

Avant d'utiliser l'appareil pour la première fois

Cet apparéil est régèle au préalable sur le mode de démonstration.

Lors de la première utilisation de cet apparéil, annuler le (page 11).

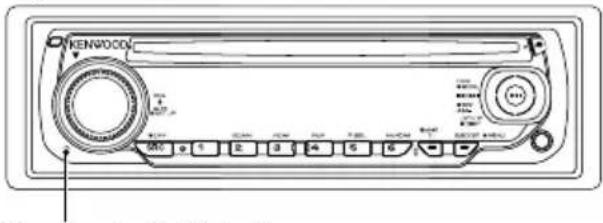

Comment réinitialiser votre apparéil

• Si l'appareil ne fonctionne pas correctement, appuyez sur la touche de réinitialisation. L'appareil returne aux réglages de l'usine quand la touche de réinitialisation est pressée.
• Appuyez sur la touche de réinitialisation si le changeur automatique de disques ne fonctionne pas correctement. Les conditions de fonctionnement originales seront restaurées.

Touché de réinitialisation

Nettoyage de l'appareil

Si le panneau avant de cet apparéil est taché, essuyez-le avec un chiffon sec et doux comme ceux au silicone. Si le panneau avant est très taché, essuyez-le avec un chiffon imbibe d'un produit de nettoyage neutre et ensuite essuyez toute trace de ce produit.

• La pulverisation directe de produit de nettoyage sur l'appareil risque d'affector les pieces mécaniques. L'utilisation d'un chiffon rugieux ou d'un liquide volatile tel qu'un solvant ou de alcohol pour essayer le panneau avant peut rayer la surface ou effacer des caractères.

Nettoyage des contacts de la façade

Si les contacts de l'appareil ou de la façon deviennent sales, essuyez-les avec un chiffon sec et doux.

Condensation sur la lentille

Juste après avoir mis le chauffage de la voiture par temps froid, de l'humidité risque de se former sur la lentille à l'intérieur du lecteur CD. Cette condensation peut donc réduire la reproduction de CD impossible. Dans ce cas, retirez le disque et attendez que l'humidité s'évapore. Si l'appareil ne fonctionne toujours pas normalement après quelques temps, consultez votre revendeur Kenwood.

• Si vousOSHRECTEZ DES PROBLEMES pendant I'INSTALLATION, consultez VOIRE revendeur Kenwood.
• Lorsque vous achetez des accessoires en option, vérifie auprès de votre revendeur Kenwood que ces accessoires fonctionnent avec votre modele dans votre région.

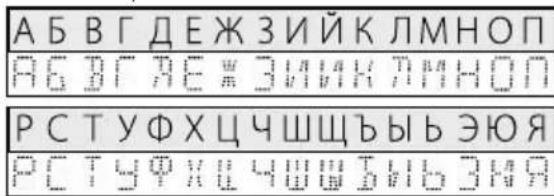

• Les caractères pouvant être affichés par cet apparéil sont A-Z 0-9 @" ' % & * + =, / \< > [ ] ( ) : ; ^ - { } | ~ .
• La fonction RDS ne fonctionnera pas dans les endroits ou le ce service n'est pas supporté par les stations de radio.
• Les illustrations de l'affichage et du panneau apparaissant dans ce manuel sont des exemples utilisés pour expliquer avec plus de clarté comment les commandes sont utilisées. Il est donc possible que les illustrations d'affichage puissent être différentes de ce qui est réellement affché sur l'appareil, et aussi que certaines illustrations représentent des choses impossibles à réaliser en cours de fonctionnement.

Manipulation des CD

• Ne pas toucher la surface d'enregistrement d'un CD.
• Ne pas coller de ruban adhesif, etc. sur les CD et ne pas utiliser de CD avec du ruban adhesif collé dessus.
• Ne pas utiliser d'accessoires de type disque CD.
• Nettoyez un CD en partant du centre vers l'extérieur.
• Pour-retirer les CD de cet apparéil, les extraire à l'horizontal.
• Si le trou central ou le bord extérieur du CD compte des Bavures, ne l'utiliser qu'après les avoir retiree avec un stylo a bille, etc.

CD qui ne peuvent être utilisés

• Les CD non circulaires ne peuvent être utilisés.

• Les CD comportant des colorations sur la surface d'enregistrement ou qui sont sales ne peuvent etre utilisés.
• Cet apparéil ne peut dire que les CD compétent

Il ne peut jourer les disques qui ne comportent pas la marque.

• Un CD-R ou CD-RW qui n'a pas eté finalisé ne peut être lu. (Pour le procédé de finalisation, veuillez consulter vos-programme de gravure de CD-R/CD-RW et les instructions du manuel d'utilisation de votregraveur de CD-R/CD-RW.)

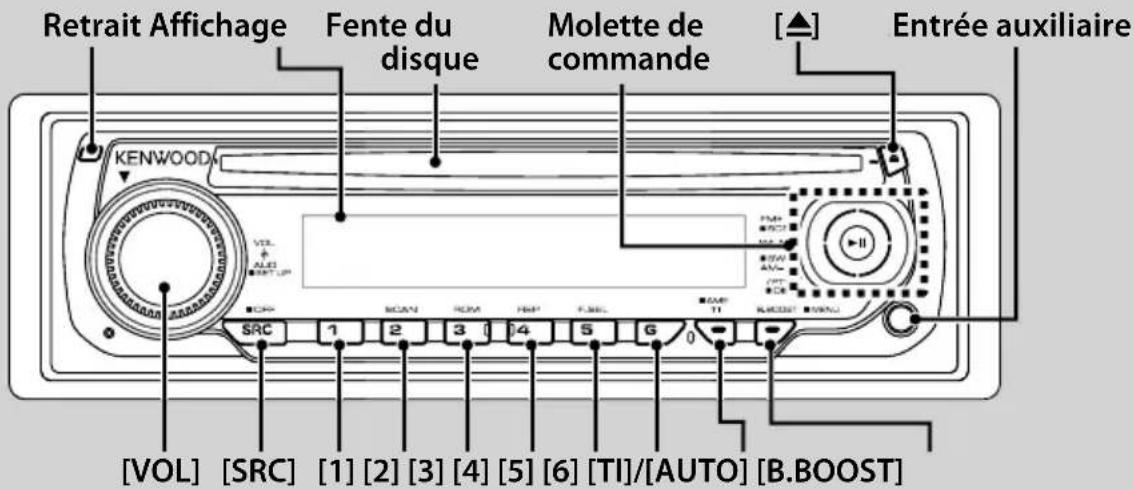

Fonctionnement basique

Fonctions generales

Touché d'alimentation/Sélection de la source

[SRC]

Mise en marche.

Une fois en marche, la source alterne entre Tuner ("TUNER"), CD ("CD"), Entrée auxiliaire ("AUX") et Veille ("STANDBY") à chaque pression de la touche. Appuyez pendant au moins 1 seconde pour éteindre l'autoradio.

Commanded volume

Amplification des basses

Alterne entre Amplifi cation 1 ("BB-L L1"), Amplifi cation 2 ("BB-L L2") et Désactivation de l'amplifi cation ("BB-L OFF") à chaque pression de la touche.

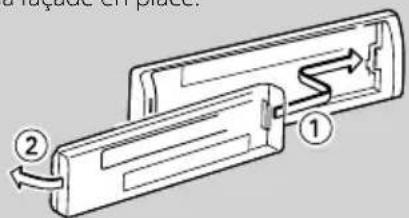

Retrait de la façade

Libre le verrou de la façade af n de retarder cette derniere.
Reportez-vous au schéma suivant lorsque vous remettez
la façade en place.

• La façade est une piece de précision de l'équipment et elle peut être endommagée en cas de chocs ou de sécousses.
• Conservez la façade dans son étui lorsqu'elle est détachée.
• Ne pas exposer la façade (et l'étui de la façade) à la lumière directe du soleil ou à une chaleur ou humidité excessive. Évitez également les endroits trop poussièux ou exposés aux éclaboussures.
• Pour éviter toute dépréciation, ne touche pas les contacts de l'appareil ou de la façade avec les doigts.

Entree auxiliaire Entree auxiliaire

Connectez un apparéil audio portatif à l'aide d'un cable à mini-prise (3,5 Ø).

• Utilisez un cable à mini-prise stéreo et sans résistance.

Mise en sourdine du volume lors de la réception d'un appel téléphonique

Lors d'un appel, "CALL" s'affi che et le système audio est mis en pause.

Lorsque l'appel se termine, "CALL" disparaît et le système audio est réactivement.

Le système audio peut être reactifé pendant un appel en appuyant sur la touche [SRC].

Sortie subwoofer (KDC-W3041/KDC-W312)

Molette de commande

Alterne entre Activé ("SW ON") et Désactivé ("SW OFF") à chaque pression de la partie inférieure pendant au moins 2 secondes.

Défi lement texte/titre (KDC-W3041/KDC-W312/

Permet de faire défi ler l'affi chage texte des CD, fi chiers audio et radios en appuyant sur la partie supérieure pendant au moins 2 secondes.

Fonctions du tuner

Sélection de la bande

Molette de commande

Alterne entre FM1, FM2 et FM3 à chaque pression de la partie supérieure.

Passes sur la bande AM en cas de pression de la partie inférieure.

Syntonisation

Molette de commande

Permet de changer la fréquence en appuyant sur la partie gauche ou droite.

• Pendant la réception de stations stéreo, le témoin "ST" est allumé.

Informations traffic (KDC-W3041/KDC-W312/KDC-241)

[TI]

Active et désactive la fonction d'informations trafic.
Lorsque la fonction est activée, le témoin "TI" est allumé.
Si un bulletin d'informations trafic commence lorsque la fonction est activée, "TRAFFIC" s'affi che et les informations trafic sont reçues.

• Si le volume est ajusté pendant la réception des informations traffic, le volume ajusté est automatiquement ménorisé. Le volume ménorisé est appliqué à la prochaine activation de la fonction d'informations traffic.

Selection du mode de syntonisation (KDC-W241)

[AUTO]

Change le mode de syntonisation à chaque pression de cette touche. Reportez-vous à "AUTO1, AUTO2, MANUAL" dans l'Appendice> (page 12).

Mémoire préréglée

[1] - [6]

Permet de memoriser la station selectionnee en appuyant pendant au moins 2 secondes.

Entrée de la mémoire prérgée

[TI]/[AUTO]

Permet de mémoriser automatiquement six stations ayant une réception de bonne qualité en appuyant pendant au moins 2 secondes.

Syntonisation preréglée

[1] - [6]

Rappelle la station méorisée.

Fonctions de la lecture de disque

Lecture du disque Feinte du disque

Commence la lecture lorsqu'un disque est insere.

Lorsqu'un CD est insere, le témoin "IN" s'allume.

• Les CD 3" ne sont pasupportés. Vous risquez de provoquer un dysfonctionnement en essayant d'un insérer un à l'aide d'un adaptateur.
• Reportez-vous à <À propos des fichiers audio> (page 12) pour connaître les fichiers audio compatibles avec chaque méthode.

Pause et lecture Mellete de commande

Alterne entre pause et lecture à chaque pression de la partie centrale.

Ejection du disque

• Il est possible d'éjecter le disque 10 minutes après l'arrêt du moteur.

Recherche de musique Molette de commande

Permet de changer la musique en appuyant sur la partie gauche ou droite.

Retour ou avance rapide de la musique en maintainant enforcée la partie gauche ou droite.

Recherche de dossier (KDC-W3041/KDC-W312/

KDC

Molette de commande

Permet de changer le dossier contenant le fi chier audio en appuyant sur la partie supérieure ou inférieure.

Lecture repétée de piste/ fi chier/ dossier

Active ("TRAC REP") ou désactive ("REP OFF") la lecture repétée d'une piste pendant la lecture d'un CD.

Alterne entre la répétition d'un fi chier ("FILE REP"), d'un dossier ("FOLD REP") ou la désactivation de la répétition ("REP OFF") pendant la lecture d'un fi chier audio.

Lecture par balayage

Lit successivement le début des pistes du disque ou du dossier.

"TRAC SCN"/"FILE SCN"s'affi che pendant la lecture par balayage.

Lecture aléatoire

Lire de façon aléatoire la musique contenue sur le disque ou dans le dossier.

"DISC RDM"/ "FOLD RDM" s'affichependant la lecture aléatoire.

Fonctionnement général

Commandedu son

1 Sélectionner la source à régler Appuyez sur la touche [SRC].
2 Entrer en mode de commande du son Appuyez sur la molette [VOL].
3 Sélectionnez l'élement audio à régler Appuyez sur la molette [VOL].

Élement de réglage Affichage Gamme
Niveau du subwoofer* "SW L" -15 — +15
System Q "NATURAL"/"ROCK"/"POPS"/"EASY"/"TOP40"/"JAZZ"/"USER"	Natural/Rock/Pops/Easy/Top 40/Jazz/Réglage utiliser
Niveau des graves "BAS L" -8 — +8
Niveau des fréquences "MID L" -8 — +8 moyennes
Niveau des aigus "TRE L" -8 — +8
Balance "BAL" Gauche 15 — Droite 15
Balance avant/arrêté "FAD" Arrière 15 — Avant 15
Sortez du mode de commande du son (mode de contrôle du volume)

• Fonction du KDC-W3041/W312.

• "USER": Cette mention apparait pendant le réglage de niveau des basses, des fréquences moyennes et des aigus. Lorsque "USER" est sélectionné, ces niveaux sont rappelés.

4 Reglez I'elément audio Tournez la molette [VOL].
5 Sortez du mode de commande du son Appuyez sur n'importe qu'elle touche. Appuyez sur touche autre que la molette [VOL].

Réglage audio

Paramétrage du système audio.

1 Sélectionner la source à régler Appuyez sur la touche [SRC].
2 Entrer en mode de configuration du son Appuyez sur la molette [VOL] pendant au moins 1 seconde.
3 Sélectionner l'élement de configuration du son à régler Appuyez sur la molette [VOL].

Élement de réglage	Affichage	Gamine
Filtre passe bas*	"LPF"	80/120/160/Aucun Hz
Compensation du volume	"V-OFF"	-8 — ±0 (AUX: -8 — +8)

• Fonction du KDC-W3041/W312.

Compensation du volume: Le volume de chaque source peut etre regle differemment du volume de base.

4 Regler l'élément de configuration du son Tournez la molette [VOL].
5 Sortir du mode de configuration du son Appuyez sur la molette [VOL] pendant au moins 1 seconde.

Réglage des enceintes

Accord fin pour que la valeur du System Q soit optimale en réglant le type d'enceinte.

1 Entrer en Veille Appuyez sur la touche [SRC]. Sélectionnez l'affichage "STANDBY".
2 Entrer en mode de réglage des enceintes Appuyez sur la molette [VOL].
3 Sélectionner le type d'enceinte
Tournez la molette [VOL].

Type d'enceinte	Affichage
Déactivée	"SP OFF"
Pour enceinte 5 & 4 pouces	"SP 5/4"
Pour enceinte 6 & 6x9 pouces "SP 6*9/6"
Pour enceinte OEM	"SP OEM"

4 Sortir du mode de réglage des enceintes Appuyez sur la molette [VOL].

Commutation de l'affichage

Yououpezchanglerinsinformationsaffichees.

1 Acceder au mode de commutation de l'affichage

Appuyez sur le centre de la molette de commande pendant au moins 1 seconde.

"DISP SEL"s'affiche.

2 Sélectionner l'objet d'affichage

Appuyez sur la partie gauche ou droite de la molette de commande.

En source tuner

Information Affichage

Nom du programme ou fréquence “FREQ”/“FREQ/PS”

Texte radio, nom du programme ou fréquence* "R-TEXT"

Horloge "CLOCK"

• Ne s'affiche pas sur le KDC-W241/KDC-241.

En source CD

Information Affichage

Titre du disque* "D-TITLE"

Titre de la piste* "T-TITLE"

Temps de lecture & Numéro de piste "P-TIME"

Horloge "CLOCK"

• Ne s'affiche pas sur le KDC-241.

En source de fichier audio

Information Affichage

Titre du morceau & Nom d'artiste "TITLE"

Nom d'album & Nom d'artiste "ALBUM"

Nom du dossier "FOLDER"

Nom du fjichier "FILE"

Temps de lecture & Numéro du morceau "P-TIME"

Horloge "CLOCK"

En veille/ source d'entrée auxiliaire

Information Affichage

Nom de source "SRC NAME"

Horloge "CLOCK"

3 Quitter le mode de commutation de l'affichage

Appuyez sur le centre de la molette de commande.

• Lorsque l'affichage d'horloge est selectionné, le réglage d'affichage de chaque source sera commuté sur l'affichage d'horloge.
• Le nom de l'album ne peut pas etre affiché en fichier WMA.
• Si I'élément affché sélectionné ne possède aucune information, une information alternative s'affiche.

PTY (Type de Programme)

Sélection du type de programme et recherche d'une station.

1 Entrer en mode PTY

Appuyez sur le centre de la molette de commande.

En mode PTY, le témoin "PTY" est allumé.

• Cette fonction ne peut pas etre utiliser un bulletin d'informations routieres ou une reception AM.

2 Sélectionner le type de programme

Appuyez sur la partie supérieure ou inférieure de la molette de commande.

N^ Type de programme Affichage

1. Science "SCIENCE"
2. Divers "VARIED"
3. Musique Pop "POP M"
4. Musique Rock "ROCK M"
5. Musique d'ambiance "EASY M"
6. Musique classique legere "LIGHT M"
7. Musique classique sérieue "CLASSICS"
8. Autres musiques "OTHER M"
9. Météo "WEATHER"
10. Finance "FINANCE"
11. Programmes pour enfants "CHILDREN"
12. Affaires sociales "SOCIAL"
13. Religion "RELIGION"
14. Appels auditeurs "PHONE IN"
15. Voyage "TRAVEL"
16. Loisirs "LEISURE"
17. Musique Jazz "JAZZ"
18. Musique Country "COUNTRY"
19. Musique Nationale "NATION MI
20. Musique Rétro "OLDIES"
21. Musique Folk "FOLK M"
22. Documentaire "DOCUMENT"

Discours et Musique incluent les types de programmes ci-dessous.

Musique: N° 12 — 17, 26 — 30

Discours: N° 3 — 11, 18 — 25, 31

3 Rechercher la station du type de programme sélectionné

Appuyez sur la partie gauche ou droite de la molette de commande.

• Lorsque le type de programme sélectionné n'est pas trouvé, "NO PTY" s'affiche. Sélectionnez un autre type de programme.

4 Sortir du mode PTY

Appuyez sur le centre de la molette de commande.

Préroglage du type de programme

Vous pouvezmettrele type deprogramme dans la mémoire des touches pré-réglées et le rappeler rapidement.

Prérglage du type de programme

1 Sélectionner le type de programme à prérégler

Reportez-vous à .

2 PréRéglage le type de programme

Appuyez sur la touche souhaitatione [1] — [6] pendant au moins 2 secondes.

Rappel du type de programme préréglé

1 Entrer en mode PTY

Reportez-vous à .

2 Rappeler le type de programme

Appuyez sur la touche souhaitee [1] — [6].

Fonctionnement des disques audio/fi chiers audio

Changer la langue pour la fonction Type de programme (PTY)

Vous pouvez selectionner la langue d'affichage du type de programme.

1 Entrer en mode PTY

Reportez-vous à .

2 Entrer en mode de changement de langue Appuyez sur la touche [TI].
3 Sélectionner la langue

Appuyez sur la partie supérieure ou inférieure de la molette de commande.

Langue Affichage

Anglais "ENGLISH"

Français "FRENCH"

Allemand "GERMAN"

4 Sortir du mode de changement de langue Appuyez sur le centre de la molette de commande.

Fonction du KDC-W3041/KDC-W312/KDC-W241 Fonction de fichier audio

Sélection de dossier

Vous pouvez selectionner rapidement le dossier que vous voulez écouter.

1 Entrer en mode de selection de dossier Appuyez sur la touche [5].

"FLD SEL" s'affiche.

Affiche le nom de dossier actuel.

2 Sélectionner le dossier

Type d'opération Opération
Mouvement entre les dossiers	Appuyez sur la partie gauche ou droite de la molette de commande.
Sélection de dossier Appuyez sur la partie supérieure de la molette de commande.
Retour au dossier préciendent	Appuyez sur la partie inférieure de la molette de commande.
Retour au dossier racine Appuyez sur la touche [3].

3 Choiser le dossier à dire

Appuyez sur le centre de la molette de commande.

Annulation du mode de selection de dossier Appuyez sur la touche [5].

Système de menu

Réglage des différentes fonctions.

1 Entrer en mode menu

Appuyez sur la touche [B.BOOST] pendant au moins 1 seconde.

"MENU"s'affiche.

2 Sélectionner l'objet du menu

Appuyez sur la partie supérieure ou inférieure de la molette de commande.

Affichage Réglage Aperçu du réglage		Source
"CLK ADJ" Reportez-vous à la page 11	Règle l'horloge.	SB
"SYNC"*1 ON*/OFF Vosu pouvez synchroniser les données temps de la station RDS avec l'horloge de cet apparéil.	Pouvez synchroniser les données tempes de la station RDS avec l'horloge de cet apparéil.	SB
"DIM" ON/OFF* Ajuste la luminosité de l'affichage en fonction de l'éclairage ambient.
"SWPRE"*1*2 R*/ SW Règle la sortie de la pré-sortie.		SB
"SPRM"*2 ON*/OFF Active et désactive la fonction Supreme.		AF
"NEWS"*1 OFF* - 90M Active et désactive la fonction de réception automatique du bulletin d'informations et définit la durée de déactivation de l'interruption du bulletin d'informations.		SB
"LO.S" ON/OFF* Seules les stations dont la réception est bonne sont recherchées en mode de symponisation automatique.		FM
"AUTO1"/ "AUTO2"/ "MANU"*1 "AUTO1"*1 "AUTO2"/ "MANU"	Sélectionne le mode de symponisation de la radio.	TUN
"AF"*1 ON*/OFF Lorsque la réception de la station est mauvaise, la station émettant le même programme sur le même réseau RDS est automatiquement sélectionnée.		FM
"REG"*1 ON*/OFF Détermine si la station ne doit être changée que dans la région spécifique à l'aide de la commande "AF".		FM
"ATPS"*1 ON*/OFF Lorsque la réception de la station d'informations traffic est mauvaise, une station mistricqu'est automatiquement recherchée.		FM
"MONO" ON/OFF* Capte une émission stéreo en mode mono.		FM

Affichage Réglage Aperçu		du réglage	Source
"NAME SET"	Reportez-vous à la page 11	Règle l'affichage lorsqu'une source AUX est activée.	AUX
"RUS"*3	ON*/OFF Sélectionne le russe comme langue d'affichage.		SB
"SCL"*2	AUTO/MANU*	Spécifie si le texte défile automatiquement.
"AUX" OFF/ON1*/ON2	ON2	Détermine si AUX doit être affchépendant la sélection de la source.	SB
"OFF"	OFF - 60M	Eteint l'autoradio lorsque la durée prérgélée a expiré en mode Veille.	SB
"CD READ"*2	1*/2	Active le mode de lecture de CD.	SB
"DEMO" Reportez-vous à la page 11	Reportez-vous à la page 11	Spécifie si la démonstration doit être activée.	SB

• Réglage d'usine
• Ne s'affiche pas sur le KDC-W241.
  2 Ne s'affiche pas sur le KDC-241.
  ^3 Fonction du modele vendu en Russie.

SB:Peut etre regle en etat de veille.

SB:Peutetre regledans un etat autre que veille.
AF:Peutetre régèle avec une source de fichier audio.
TUN: Peut être régle avec une source tuner.
FM:Peutetre régèlependant la réception FM.
AUX: Peut etre regle pendant I'acces a une source AUX.

• Reportez-vous à la page respective pour savoir comment régler les éléments avec le numéro de page de referencia.
• Reportez-vous à l (page 12) pour plus de détails sur les éléments du menu.

3 Regler l'objet du menu

Appuyez sur la partie gauche ou droite de la molette de commande.

4 Sortir du mode menu

Appuyez sur la touche [B.BOOST].

Réglage manuel de l'horloge

1 Sélectionner le mode de réglage de l'horloge Appuyez sur la partie supérieure ou inférieure de la molette de commande.

Selectionnez l'affichage "CLK ADJ".

2 Entrer en mode de réglage de l'horloge Appuyez sur le centre de la molette de commande pendant au moins 1 seconde.

L'affichage de l'horloge clignote.

3 Régler les heures

Appuyez sur la partie supérieure ou inférieure de la molette de commande.

Régler les minutes

Appuyez sur la partie gauche ou droite de la molette de commande.

4 Sortir du mode de réglage de l'horloge Appuyez sur la touche [B.BOOST].

• Vous pouvez effectuer ce réglage lorsque "SYNC" est régle sur "OFF".

Réglage de l'affichage d'entrée auxiliaire

Vous pouvez selectionner l'affichage lorsquel l'appareil est commute à la source entrée Auxiliaire.

1 Sélectionner la source d'entrée auxiliaire Appuyez sur la touche [SRC].

Sélectionnez l'affichage "AUX".

2 Entrer en mode menu

Appuyez sur la touche [B.BOOST] pendant au moins 1 seconde.

"MENU"s'affiche.

3 Sélectionner le mode de réglage de l'affichage d'entrée auxiliaire

Appuyez sur la partie supérieure ou inférieure de la molette de commande.

Selectionnez l'affichage "NAME SET".

4 Entrer en mode de réglage de l'affichage d'entrée auxiliaire

Appuyez sur le centre de la molette de commande pendant au moins 1 seconde.

L'affichage d'entrée auxiliaire actuellement selectionné est affchéé.

5 Sélectionner la source d'entrée auxiliaire Appuyez sur la partie gauche ou croite de la molette de commande.

À chaque fois que l'on appuie sur la molette,
I'affichage change comme indiqué ci-dessous.

"AUX"
"DVD"
-“PORTABLE”
"GAME"
"VIDEO"
·TV

6 Sortir du mode de réglage de l'affichage d'entrée auxiliaire

Appuyez sur la touche [B.BOOST].

• Lorsque le fonctionnement s'arrête pendant 10 secondes, le nom en cours est enregistré et le mode de réglage de l'affichage d'entrée auxiliaire se ferme.

Réglage du mode de démonstration

Règle le mode de démonstration.

1 Sélectionner le mode de démonstration Appuyez sur la partie supérieure ou inférieure de la molette de commande.

Sélectionnez l'affichage "DEMO".

2 Régler le mode de démonstration Appuyez sur le centre de la molette de commande pendant au moins 2 secondes.

Chaque fois que l'on appuie sur la touche pendant au moins 2 secondes, le mode de démonstration change comme indiqué ci-dessous.

Affichage Reglage

"DEMO ON" La fonction de mode démonstration est activée.

"DEMO OFF" Sortie du mode démonstration (mode normal).

Appendice

À propos des fichiers audio

• Modèle compatible KDC-W3041, KDC-W312, KDC-W241
  Fichiers audio compatibles MP3 (.mp3),WMA (.wma)
  Supports de disque compatibles CD-R/RW/ROM
• Formats de fichiers de disque compatibles ISO 9660 Level 1/2, Joliet, Romeo, Nom de fichier étendu.

Bien que les fichiers audio soient conformes aux normes établies ci-dessus, il est possible que la reproduction ne soit pas possible suivant le type ou les conditions du support ou périhérique.

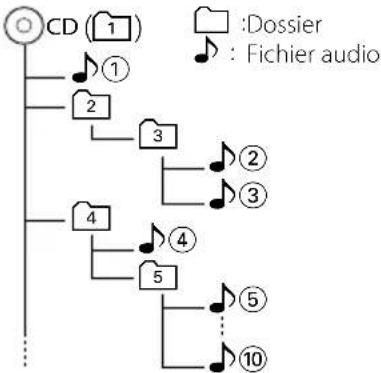

- Ordre de reproduction des fichiers audio

Dans l'exemple de l'arborescence de dossiers et de fichiers ci-dessous, les fichiers sont reproduits dans l'ordre de ① à ⑩.

Un manuel en ligne concernant les fichiers audio a eté mis sur le site www.kenwood.com/audiofile/. Dans ce manuel en ligne, vous trouvez des informations et des remarques détaillées qui ne sont pas fournies dans le present manuel. Veillez à consulter aussi le manuel en ligne.

Glossaire du menu

• SWPRE (Changement de pré-sortie)
  Alterne la pré-sortie entre la sortie arrêté ("R") et la sortie subwoofer ("SW").

SPRM (Supreme)

Technologie permettant d'extrapoler et de
compenser à l'aide d'un algorithme proprieteare les
hautes fréquences qui sont supprimées lors d'un
codage avec un taux de transfert réduit.
La compensation est optimisée pour chaque
format de compression (MP3 ou WMA) et traité en
fonction du débit.
L'effet est négligeable pour la musique codée avec
un taux de transfert élevé ou variable ou dont la
gamme de hautes fréquences est réduite.

CD READ

Définit le mode de lecture du CD.
Lorsque la lecture d'un CD de format spécial est impossible, réglez cette fonction sur "2" pour force la lecture. Certains CD audio risquent d'être illisibles, même régles sur "2". En outre, les fichiers audio ne peuvent pas etre lus lorsque la fonction est régée sur "2". Conservez généralement le réglage sur "1".

1: Distingue automatique les disques de fichiers audio et les disques audio pendant la lecture des disques.
2: Force la lecture sous forme de CD audio.

AUX

Lorsqu'il est activé, la source AUX peut être seLECTIONnée.

ON1: Reproduit le son de l'appareil externe connecté à la borne AUX lorsque la source AUX est seLECTIONnée.
ON2: Active la fonction d'attenuateur lorsque la source AUX est selectionnée.
Désactivez la fonction d'attenuateur lors de l'écoute d'un appareil externe afin d'éviter de générer du bruit lorsqu'aucun apparemil externe n'est connecté à la borne AUX.
OFF: Désactive la sélection de la source AUX. Choisissez ce réglage lorsque vous n'utilise pas la borne AUX.

- NEWS (Bulletin d'informations sans réglage de la durée)

Capte automatiquement le bulletin d'informations lorsqu'il commence. Reglez la durée pendant laquelle l'interruption doit être désactivée après le commencement d'un autre bulletin d'information. Passer de "NEWS 00M" à "NEWS 90M" permet d'activer cette fonction. Lorsque cette fonction est activée, le témoin "NEWS" est allumé.

Si un bulletin d'informations commence lorsque cette fonction est activée, "TRAFFIC" s'affiche et les informations sont reçues. Si "20M" a été établi, la réception d'un autre bulletin d'informations ne commenceras pas avant 20 minutes.

• AUTO1, AUTO2, MANUAL (Sélection du mode de symponisation)

Selectionnez un mode de symponisation de la radio.

Mode de symponisation Affichage Operation

Recherche automatique "AUTO 1" Recherche automatique d'une station.

Recherche de station "AUTO 2" Recherche dans l'ordre des stations presentes dans la mémoire de pré-réglage.

Manuel "MANUAL" Commande normale manuelle de la syntonisation.

• AF (Fréquence alternative)

Quand la réception est mauvaise, cette fonction commute automatiquement sur une autre féquence du même programme avec une meilleure réception dans le même réseau RDS.

RUS (Réglage de la langue russe)

Lorsque cette fonction est activée, les chaînes de caractères suivants s'affichent en russe:
Nom du dossier/ Nom du fichier/ Titre du morceau/ Nom de l'artiste/ Nom de l'album/ Texte CD (source CD interne)

OFF (Minuterie d'extinction)

Vous pouvez regler la minuterie pour que l'appareil s'eteigne automatiquement lorsqu'il reste longtemps en veille. L'utilisation de ce réglage peut permettre d'économiser la batterie du vehicule.

-- La fonction de minuterie d'extinction est désactivée.

20M: Coupe l'alimentation au bout de 20 minutes. (Réglage d'usine)

40M: Coupe l'alimentation au bout de 40 minutes.

60M: Coupe l'alimentation au bout de 60 minutes.

Ce produit n'est pas installé par le constructeur d'un vehicule sur le site de production, ni par l'importateur professionnel d'un vehicule dans un Etat membre de I'UE.

Information sur l'élimination des ancients équipements électriques et électroniques (applicable dans les pays de l'Union Européenne qui ont adopté des systèmes de collecte sélective)

Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas etre eliminés comme ordures menagères.

Les ancients équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Marquage des produits utilisant un laser (Sauf pour certaines régions)

L'étiquette est attachée au chassis/boîtier de l'appareil et indique que l'appareil utilise des rayons laser de classe 1. Cela signifie que l'appareil utilise des rayons laser d'une classe faible. Il n'y a pas de danger de radiation accidentelle hors de l'appareil.

Accessoires/ Procedure d'installation

Accessoires

①

1

②

2

Procedure d'installation

1. Pour éviter les courts-circuits, retirez la cléf de contact et déconnectez la borne de la batterie.
2. Connectez le cable d'entrée et de sortie correct à chaque apparéil.
3. Connectez le cable au cablage electrique.
4. Prenez le connecteur B sur le cablage électrique et connectez-le au connecteur haut-parleur de votre vehicule.
5. Prenez le connecteur A sur le cablage électrique et connectez-le au connecteur d'alimentation externe de votre vehicule.
6. Connectez le connecteur du cablage electrique à l'appareil.
7. Installez l'appareil dans votre voiture.
8. Reconnectez la borne de la batterie.
9. Appuyez sur la touche de réinitialisation.

• Le montage et le câblage de ce produit nécessite des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.
  Assurez-vous demettreI'appareilàla masse sur une alimentation négative de 12V CC.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Evitez également les endroits trop poussièreux ou exposés aux éclaboussures.
• N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L'utilisation de vis incorrectes pourrait endommager l'appareil.
• Si l'appareil ne parvient pas à semettre sous tension (le message "PROTECT" s'affiche), cela est peut être du à un court-circuit au niveau du cordon d'enceinte ou à un contact entre ce dernier et le chassin du vehicule, ce qui a pu activer la fonction de protection. Par conséquent, vérifie le cable de l'enceinte.

Assurez-vous que toutes les connexions de cable sont faites correctement en inscrant les fiches jusqu'à ce qu'elles soient verwrouillées.
- Si l'allumage de votre vehicule n'a pas de position ACC, ou si le cable d'allumage est connecté à une source d'alimentation à tension constante comme un cable de batterie, l'alimentation de l'appareil ne sera pas reliée à l'allumage (c. à d., il ne se mettra pas sous et hors tension en même temps que l'allumage). Si vous souhaitez connecter l'alimentation de l'appareil avec l'allumage, connectez le cable d'allumage à une source d'alimentation qui peut être mise sous et hors tension avec la cléf de contact.
- Utilisez un connecteur de conversion disponible dans le commerce si le connecteur n'est pas adapté à celui du vehicule.
- Isolez les cables non-connectés avec un ruban de vinyle ou d'un autre matériel similaire. Afin d'empêcher les court-circuits, ne retirez pas les capuchons des extrémités des cables non connectés ou des bornes.
- Si la console a un couvercle, assurez-vous d'installer l'appareil de façon à ce que la façade ne touche pas le couvercle lors de la fermeture ou de l'ouverture.
- Si le fusible saute, assurez-vous d'abord que les cables n'ont pas causé de court-circuit, puis remplacez le��ux fusible par un fusible neuf de meme calibre.
- Connectez séparément chaque cable d'enceinte à la borne correspondante. L'appareil peut être endommagé ou peut ne pas fonctionner si vous partagez les câbles et/ou si vous les mettez à la masse sur une partie métallique de la voiture.
- Àprous avoir installé l'appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc de la voiture fonctionnement correctement.
- Monter l'unité de façon à ce que l'angle de montage soit de 30^ ou moins.

Connexion des cables aux bornes

Guide des connecteurs

Numérodes broche pour connecteurs ISO	Couleur du cable	Fonctions
Connecteur d'alienation externe
A-4 Jaune Batterie
A-5 Bleu/Blanc Commande

d'alimentation

A-7 Rouge Allumage (ACC)
A-8 Noir Connexion à la terre
Connecteur de
haut-parleur
B-1 Violet Arrière droit (+)
B-2 Violet/Noir Arrière droit (-)
B-3 Gris Avant droit (+)
B-4 Gris/Noir Avant droit (-)
B-5 Blanc Avant gauche (+)
B-6 Blanc/Noir Avant gauche (-)
B-7 Vert Arrière gauche (+)
B-8 Vert/Noir Arrière gauche (-)

▲AVERTISSEMENT

Connexion du connecteur ISO

La disposition des broches pour les connecteurs ISO dépend du type de votre vehicule. Assurez-vous de réaliser les connexions correctes pour éviter d'endommager l'appareil. La connexion par défaut du cable électrique est désrite dans la section 1 ci-dessous. Si les broches du connecteur ISO sont régles comme décrit dans la section 2 ou 3, réalisez les connexions comme indiqué dans l'illustration. Assurez-vous de reconnectcer le cable comme indiqué ci-dessous 2 pour installer cet apparéil dans les vehicules

Volkswagen.

1 (Réglage par défaut) La broche A-7 (rouge) du connecteur ISO du vehicule est associée à l'allumage, et la broche A-4 (jaune) est connectée à l'alimentation constante.

Cable d'allumage (Rouge) Broche A-7 (Rouge)

Appareil

Véhicule

Cable de batterie (Jaune) Broche A-4 (Jaune)

2La broche A-7 (rouge) du connecteur ISO du vehicule est connectee a l'alimentation constante et la broche A-4 (jaune) est associée a l'allumage.

Cable d'allumage (Rouge) Broche A-7 (Rouge)

Appareil

Véhicule

Cable de batterie (Jaune) Broche A-4 (Jaune)

3La broche A-4 (jaune) du connecteur ISO du vehicule n'est connectee a rien, tandis que la broche A-7 (rouge) est connectee a l'alimentation constante (ou bien, les deux broches A-7 (rouge) et A-4 (jaune) sont connectees a l'alimentation constante).

Cable d'allumage (Rouge) Broche A-7 (Rouge)

Appareil

Véhicule

Cable de batterie (Jaune) Broche A-4 (Jaune)

• Quand la connexion est faite comme dans 3 ci-dessus, l'alimentation de l'appareil ne sera pas associée à la cléf de contact de l'appareil. Pour cette raison, assurez-vous toujours demettre l'appareil hors tension quand vous coupez le contact.

Pour associer l'alimentation de l'appareil à l'allumage, connectez le cable d'allumage (ACC...rouge) à une source d'alimentation qui peut être mise sous et hors tension avec la clef de contact.

Installation/Retrait de l'appareil

Installation

Assurez-vous que l'appareil est solidement installé. Si l'apparéil est instable, il risque de mal fonctionner (par ex. le son risque de sauter).

Retrait du cadre en caoutchouc dur

1 Engagez les broches de saisie sur l'outil de retrait et retirez les deux verrous du niveau supérieur. Soulevez le cadre et tirez-le vers l'avant comme indiqué sur la figure.

2 Lorsque le niveau supérieur est retire, retirez les deux emplacements inférieurs.

Le chassinis peut etre eaglement retire a partir du cote arriere de la meme facon.

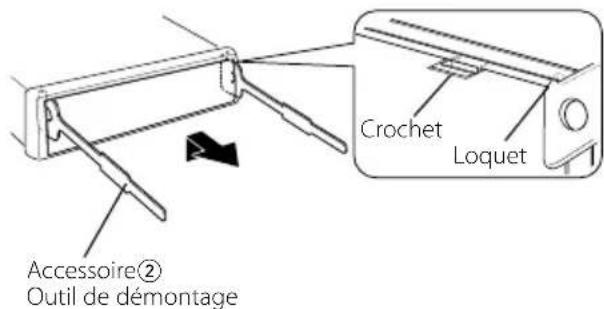

Retrait de l'appareil

1 Référez vous à la section puis retirez le cadre en caoutchouc dur.
2 Retirez la vis (M4× 8) sur le panneau arriere.
3 Insérez les deux outils de retrait profondément dans les fentes de chaque côte, comme indiqué.
4 Poussez l'outil de retrait vers le bas tou appuyant, et retirez à moitié l'appareil. Vis (M4x8) (disponible dans le commerce)

• Faites attention de ne pas vous blesser avec les loquets de l'outil de démontage.
  5 Sortez l'appareil entierement avec les mains, en faisant attention de ne pas le faire tomber.

Guide de depannage

Certains réglages de cet apparéil peuvent désactiver certaines fonctions de l'unité.

impossible d'afficher l'utilisateur de System Q.

(page 6) n'est pas regle.

Impossible de régler le subwoofer.

Aucune sortie du subwoofer.
- Impossible de régler le filtré passé-bas.

La pré-sortie n'est pas reglee sur subwoofer. (page 10)

(page 4) n'est pas regle sur marche.

! Impossible de régler l'écran.

(page 11) n'est pas désactivé.

Ce qui peut apparaitre comme un mauvais fonctionnement de votre appareil n'est peut etre que le résultat d'une mauvaise operation ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifie d'abord dans le tableau suivant les problèmes possibles.

Source tuner

La réception radio est mauvaise.

L'antenne de la voiture n'est pas sortie.

Sortez l'antenne complètement.

En source disque

Le disque spécifique n'est pas produit mais un autre est produit à sa place.

Le disque spécifique est très sale. Nettoyez le CD.

Le disque a ete insere dans une autre fente que celles specifie.

Ejectez le magasin et vérifie le numero du disque spécifique.

Le disque est très rayé.

Essayez un autre disque.

En source de fichier audio

? Le son saute lorsqu'un fichier audio est lu.

Le supporte media est raye ou sale.

Nettoyez le support media en vous referant à la rubrique Nettoyage de CD de la section (page 3).

L'enregistrement est de mauvaise qualite.

Enregistrez de nouveau le support media ou utilisez un nouveau support.

Les messages ci-dessous indiquent l'etat de votre système.

TOC ERR: - Aucun disque n'a ete insere dans le magasin à disques.

Le CD est très sale. Le CD est à l'envers. Le CD est très rayé.

E-05: Le disque est illisible.

E-15: Le support utilisé ne dispose pas de données enregistrées que l'appareil peut dire.

E-77: L'appareil fonctionne mal pour certaines raisons.

Appuyez sur la touche reset sur l'appareil. Si le code "E-77" ne disparaît pas, consultez la station technique la plus proche.

E-99: Il y a une anomalie dans le magasin de disque. Ou l'unité fonctionne mal pour une raison quelconque.

Vérifiez le magasin à disques. Appuyez ensuite sur la touche reset de l'unité. Si le code "E-99" ne disparait pas, consultez votre centre de service le plus proche.

IN (clignote): Le lecteur CD ne marche pas correctement.

Réinsérez le CD. Si le CD ne peut pas être éjecté ou si l'affichage continue à clignoter même si le CD a été correctement remis en place, veuillez couper le courant et consulter votre centre de service après vents le plus proche.

PROTECT: Le fil d'enceinte à un court-circuit ou touche le chassin du vehicule, et par conséquent la fonction de protection est activée.

Disposez ou isolez le cable d'enceinte correctement et appuyez sur la touche reset. Si le code "PROTECT" ne disparait pas, consultez la station technique la plus proche.

NA FILE: Le format du fichier audio lu n'est pas supporté par cette unité.

1 1

COPY PRO: Un fichier interdit de copie a ete lu.

中

Spectifications

Section tuner FM

Plage de fréquence (espacement de 50 kHz)

:87,5MHz-108,0MHz

Sensibilité utilisable (S/N = 26dB)

:0,7 V / 75

Sensibilité silencieuse (S/N = 46dB)

:1,6 V / 75

Réponse en fréquence (±3,0 dB)

: 30 Hz - 15 kHz

Taux de Signal/Bruit (MONO)

:65dB

Sélectivité (DIN) (±400 kHz)

≥80dB

Séparation stereo (1 kHz)

:35dB

Section tuner MW

Plage de fréquence (espacement de 9 kHz)

: 531 kHz - 1611 kHz

Sensibilité utilisable (S/N = 20dB)

: 25 μV

Section tuner LW

Plage de fréquence

: 153 kHz - 281 kHz

Sensibilité utilisable (S/N = 20dB)

: 45 μV

Filtre numérique (A/N)

8 fois suréchantillonnage

Converteur A/N

:1Bit

Vitesse de l'axe

500 - 200 rpm (CLV)

Pleurage et scintillage

: Non mesurables

Réponse en fréquence (±1 dB)

: 20 Hz - 20 kHz

Distorsion harmonique totale (1 kHz)

:0,01%

Taux de Signal/Bruit (1 kHz)

KDC-W3041/W312/W241:105 dB

KDC-241:93dB

Gamme dynamique

:93dB

Décodage MP3 (KDC-W3041/W312/W241)

: Compatible avec le format MP3 1/2

Décodage WMA (KDC-W3041/W312/W241)

: Compatible avec Windows Media Audio

Section audio

Puisance de sortie maximum

KDC-W3041/W312/W241:50W×4

KDC-241:45W×4

Pleine Puissance de Largeur de Bande

(avec une DHT inférieure à 1%)

KDC-W3041/W312/W241:30W×4

KDC-241:28W×4

Impedance d'enceinte

:4-8Ω

Action en tonalité

Graves:100 Hz±8 dB

Centrale:1kHz±8dB

Aiguës:10kHz±8dB

Niveau de préamplification/charge (CD)

(KDC-W3041/W312)

: 2000 mV/10 kΩ

Impedance de sortie préamplificateur

(KDC-W3041/W312)

: ≤ 600 Ω

Entree auxiliaire

Réponse en fréquence (±3 dB)

: 20 Hz - 20 kHz

Tension maximale d'entrée

: 1200 mV

Impedance d'entree

: 100 kΩ

Général

Tension de fonctionnement (11 - 16V admissible)

:14,4V

Courant absorbé

:10A

Taille d'installation (L x H x P)

: 182× 53× 155mm

Masse

: 1,30 kg

Inhalt

: 500 - 200 U/min (CLV)

Tonhohenschwankung

Déclaration de conformité se rapportant à la directive EMC 2004/108/EC

Fabricant :

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japon

Representants dans l'UE :

Kenwood Electronics Europe BV

Amsterdamseweg 37,1422 AC UITHOORN,Pays-Bas
