KDCW4537UG - Autoradio KENWOOD - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI KDCW4537UG KENWOOD

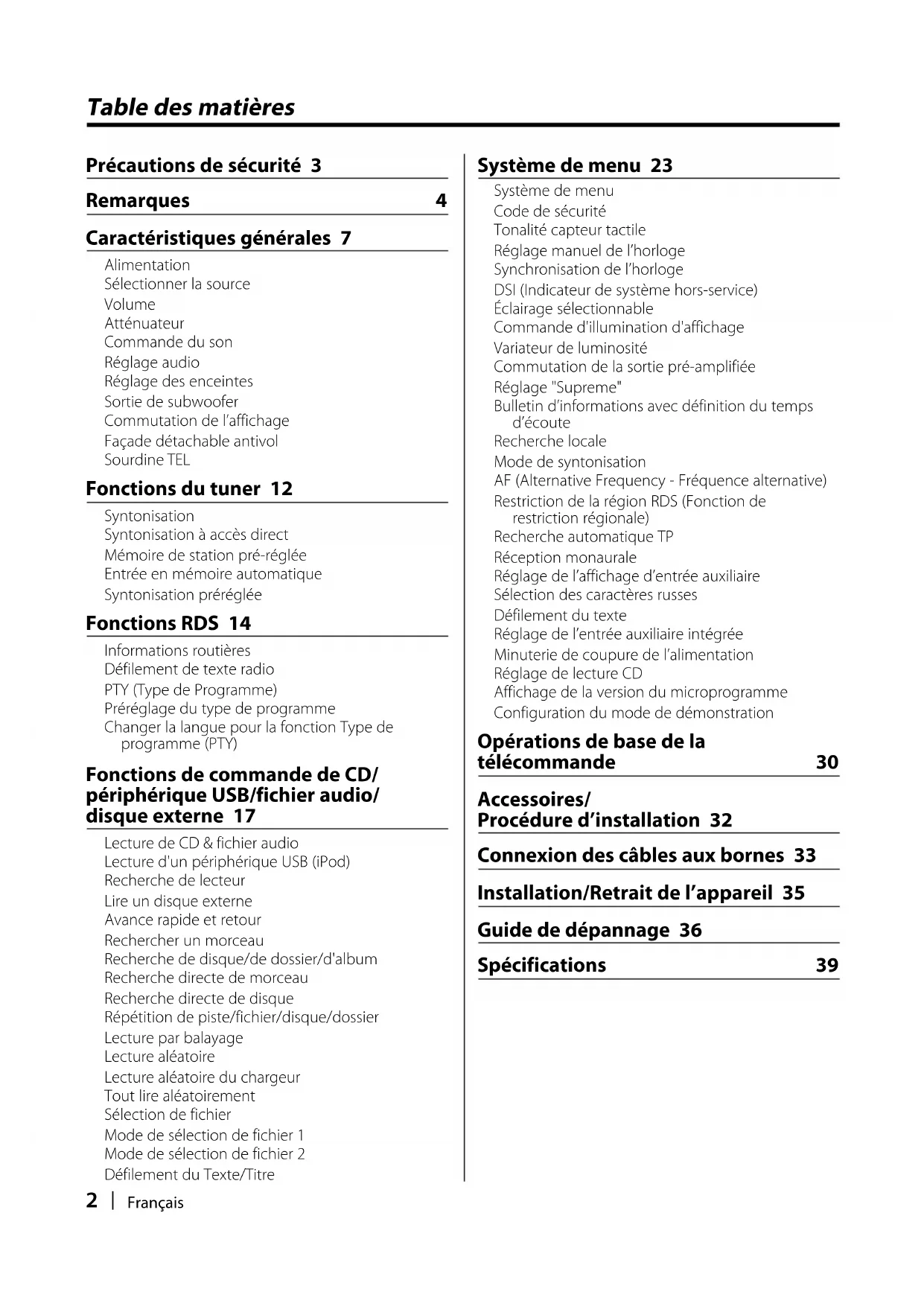

Français Table des matières Précautions de sécurité 3 Remarques 4 Caractéristiques générales 7 Alimentation Sélectionner la source Volume Atténuateur Commande du son Réglage audio Réglage des enceintes Sortie de subwoofer Commutation de l’affichage Façade détachable antivol Sourdine TEL Fonctions du tuner 12 Syntonisation Syntonisation à accès direct Mémoire de station pré-réglée Entrée en mémoire automatique Syntonisation préréglée Fonctions RDS 14 Informations routières Défilement de texte radio PTY (Type de Programme) Préréglage du type de programme Changer la langue pour la fonction Type de programme (PTY) Fonctions de commande de CD/ périphérique USB/fichier audio/ disque externe 17 Lecture de CD & fichier audio Lecture d'un périphérique USB (iPod) Recherche de lecteur Lire un disque externe Avance rapide et retour Rechercher un morceau Recherche de disque/de dossier/d'album Recherche directe de morceau Recherche directe de disque Répétition de piste/fichier/disque/dossier Lecture par balayage Lecture aléatoire Lecture aléatoire du chargeur Tout lire aléatoirement Sélection de fichier Mode de sélection de fichier 1 Mode de sélection de fichier 2 Défilement du Texte/Titre Système de menu 23 Système de menu Code de sécurité Tonalité capteur tactile Réglage manuel de l’horloge Synchronisation de l’horloge DSI (Indicateur de système hors-service) Éclairage sélectionnable Commande d'illumination d'affichage Variateur de luminosité Commutation de la sortie pré-amplifiée Réglage "Supreme" Bulletin d’informations avec définition du temps d’écoute Recherche locale Mode de syntonisation AF (Alternative Frequency - Fréquence alternative) Restriction de la région RDS (Fonction de restriction régionale) Recherche automatique TP Réception monaurale Réglage de l’affichage d’entrée auxiliaire Sélection des caractères russes Défilement du texte Réglage de l’entrée auxiliaire intégrée Minuterie de coupure de l’alimentation Réglage de lecture CD Affichage de la version du microprogramme Configuration du mode de démonstration Opérations de base de la télécommande 30 Accessoires/ Procédure d’installation 32 Connexion des câbles aux bornes 33 Installation/Retrait de l’appareil 35 Guide de dépannage 36 Spécifications 39 B64-3547-00Frenchr5.indd2B64-3547-00Frenchr5.indd2 06.12.260:59:07PM06.12.260:59:07PMFrançais

2AVERTISSEMENT Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes:

• Pour éviter les court-circuits, ne jamais mettre ou laisser d’objets métalliques (comme une pièce de monnaie ou un outil en métal) à l’intérieur de l’appareil.• Ne regardez pas l'affichage de l'appareil de manière prolongée lorsque vous conduisez.• Le montage et le câblage de ce produit nécessite des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage. 2ATTENTION Pour éviter tout dommage à l’appareil, veuillez prendre les précautions suivantes:
• Assurez-vous de mettre l’appareil à la masse sur une alimentation négative de 12V CC.• N’installez pas l’appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l’humidité. Evitez également les endroits trop poussiéreux ou exposés aux éclaboussures.• Ne placez pas la façade (et l’étui de la façade) dans des endroits exposés à la lumière directe du soleil, à une chaleur ou une humidité excessive. Evitez également les endroits trop poussiéreux ou exposés aux éclaboussures.• Pour éviter toute détérioration, ne touchez pas les contacts de l’appareil ou de la façade avec les doigts.• Ne faites pas subir de choc excessif à la façade car il s'agit d'un équipement de précision.• Lors du remplacement d’un fusible, utilisez seulement un fusible neuf du même calibre. L’utilisation d’un fusible de calibre différent peut entraîner un mauvais fonctionnement de votre appareil.• Utilisez uniquement les vis fournies ou spécifiées pour l'installation. Si vous utilisez les mauvaises vis, vous pourriez endommager l'appareil. Ne chargez pas de CD de 3 pouces dans la fente à CD Si vous essayez de charger un CD de 3 pouces avec son adaptateur dans l'appareil, l'adaptateur pourrait se séparer du CD et endommager l'appareil. Au sujet des lecteurs de CD/changeurs de disque connectés à cet appareil Les changeurs de disque/ lecteurs de CD Kenwood commercialisés en 1998 ou ultérieurement peuvent être connectés à cet appareil.Veuillez-vous référer au catalogue ou consultez votre revendeur Kenwood pour les modèles de changeurs de disque/ lecteurs de CD pouvant être connectés.Veuillez prendre note que tous les changeurs de disque/ lecteurs de CD Kenwood commercialisés en 1997 ou précédemment et les changeurs de disque d’autres fabricants ne peuvent être connectés à cet appareil.Les connexions non préconisées peuvent causer des dommages.Réglage du commutateur "O-N" sur la position "N" pour les chargeurs de disque Kenwood/ lecteurs de CD Kenwood applicables.Les fonctions utilisables et les informations affichables diffèrent suivant les modèles connectés.

• Vous pouvez endommager à la fois votre appareil et le changeur de CD si vous les connectez incorrectement. Condensation sur la lentille Juste après avoir mis le chauffage de la voiture par temps froid, de l’humidité risque de se former sur la lentille à l’intérieur du lecteur CD. Cette condensation peut rendre la reproduction de CD impossible. Dans ce cas, retirez le disque et attendez que l’humidité s’évapore. Si l’appareil ne fonctionne toujours pas normalement après quelques temps, consultez votre revendeur Kenwood.iPod is a trademark of Apple Computer, Inc., registered in the U.S. and other countries.The "AAC" logo is trademark of Dolby Laboratories. Précautions de sécurité B64-3547-00Frenchr5.indd3B64-3547-00Frenchr5.indd3 06.12.260:59:07PM06.12.260:59:07PM4

• Si vous rencontrez des problèmes pendant l’installation, consultez votre revendeur Kenwood.• Lorsque vous achetez des accessoires en option, vérifiez auprès de votre revendeur Kenwood que ces accessoires fonctionnent avec votre modèle dans votre région.• Les caractères pouvant être affichés par cet appareil sont A-Z 0-9 @ " ‘ ` % & * + – = , . / \ < > [ ] ( ) : ; ^ - { } | ~ .• La fonction RDS ne fonctionnera pas dans les endroits où le ce service n'est pas supporté par les stations de radio.• Les illustrations de l’affichage et du panneau apparaissant dans ce manuel sont des exemples utilisés pour expliquer avec plus de clarté comment les commandes sont utilisées. Il est donc possible que les illustrations d’affichage puissent être différentes de ce qui est réellement affiché sur l’appareil, et aussi que certaines illustrations représentent des choses impossibles à réaliser en cours de fonctionnement. Comment réinitialiser votre appareil
• Si l’appareil ne fonctionne pas correctement, appuyez sur la touche de réinitialisation. L’appareil retourne aux réglages de l’usine quand la touche de réinitialisation est pressée. • Ôtez le dispositif USB avant d'appuyer sur la touche de réinitialisation. Si vous appuyez sur la touche de réinitialisation lorsque le dispositif USB est en place, les données contenues sur le dispositif USB risquent d'être endommagées. Pour savoir comment ôter le dispositif USB, reportez-vous à <Lecture d'un périphérique USB (iPod)> (page 18).• Appuyez sur la touche de réinitialisation si le changeur automatique de disques ne fonctionne pas correctement. Les conditions de fonctionnement originales seront restaurées.Touche de réinitialisation Nettoyage de l’appareil Si le panneau avant de cet appareil est taché, essuyez-le avec un chiffon sec et doux comme ceux au silicone.Si le panneau avant est très taché, essuyez-le avec un chiffon imbibé d’un produit de nettoyage neutre et ensuite essuyez toute trace de ce produit.

• La pulvérisation directe de produit de nettoyage sur l’appareil risque d’affecter les pièces mécaniques. L’utilisation d’un chiffon rugueux ou d’un liquide volatile tel qu'un solvant ou de alcool pour essuyer le panneau avant peut rayer la surface ou effacer des caractères. Nettoyage des contacts de la façade Si les contacts de l’appareil ou de la façade deviennent sales, essuyez-les avec un chiffon sec et doux. Avant d’utiliser l’appareil pour la première fois Cet appareil est réglé au préalable sur le mode de démonstration.Lors de la première utilisation de cet appareil, annuler le <Configuration du mode de démonstration> (page 29). À propos des fichiers audio
• Fichiers audio compatibles AAC-LC (.m4a), MP3 (.mp3), WMA (.wma), WAV (.wav)• Supports de disque compatibles CD-R/RW/ROM• Formats de fichiers de disque compatibles ISO 9660 Level 1/2, Joliet, Romeo, Nom de fichier étendu.• Périphériques USB compatibles USB de stockage massif, iPod avec KCA-iP200• Systèmes de fichier de périphérique USB compatibles FAT16, FAT32Bien que les fichiers audio soient conformes aux normes établies ci-dessus, il est possible que la reproduction ne soit pas possible suivant le type ou les conditions du support ou périphérique. B64-3547-00Frenchr5.indd4B64-3547-00Frenchr5.indd4 06.12.260:59:08PM06.12.260:59:08PMFrançais

• Ordre de reproduction des fichiers audio Dans l'exemple de l'arborescence de dossiers et de fichiers ci-dessous, les fichiers sont reproduits dans l'ordre de 1 à 0.

DossierFichier audio Un manuel en ligne concernant les fichiers audio a été mis sur le site www.kenwood.com/audiofile/. Dans ce manuel en ligne, vous trouverez des informations et des remarques détaillées qui ne sont pas fournies dans le présent manuel.Veillez à consulter aussi le manuel en ligne.

• Dans le présent manuel, l'expression "périphérique USB" s'utilise aussi pour les mémoires flash et les lecteurs audio numériques avec connecteur USB.• Le mot "iPod" qui apparaît dans le présent manuel décrit l'iPod connecté au KCA-iP200 (accessoire en option). L'iPod connecté au KCA-iP200 peut être contrôlé à partir de cet appareil. Les iPods pouvant être connectés au KCA-iP200 sont l'iPod nano et l'iPod avec vidéo. Quand un iPod est connecté à l'aide d'un câble USB disponible dans le commerce, celui-ci est traité comme un dispositif de stockage massif.• Pour en savoir plus sur les formats et les types de périphérique USB compatibles, veuillez vous reporter au site www.kenwood.com/usb/. À propos du périphérique USB

• Placez le périphérique USB de façon à ce qu'il ne gêne pas la conduite du véhicule.

• Il n'est pas possible de connecter un périphérique USB via un hub USB.

• Effectuez des sauvegardes des fichiers audio utilisés avec cet appareil. Les fichiers risquent d'être effacés selon les conditions de fonctionnement du périphérique USB. Aucune compensation ne sera accordée pour les torts consécutifs à l'effacement de données enregistrées.

• Aucun périphérique USB n'est fourni avec cet appareil. Vous devez acheter un périphérique USB disponible dans le commerce.

• Ne pas connecter directement le périphérique USB au connecteur USB situé sur le panneau. Connectez- le à l'aide d'un câble.

• Laissez le capuchon en place lorsque vous n'utilisez pas le périphérique USB.

• Pour en savoir plus sur comment lire des fichiers audio enregistrés sur un périphérique USB, veuillez consulter la section <Fonctions de commande de CD/périphérique USB/fichier audio/disque externe> (page 17).

• Pour la connexion du périphérique USB, l'utilisation du CA-U1EX (option) est recommandée. Le bon fonctionnement de la lecture n'est pas garanti lorsqu'un autre câble que le câble compatible USB est utilisé. La connexion d'un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture. A propos de la commande de tuner DAB Reportez-vous au groupe A du mode d'emploi du Tuner DAB KTC-9090DAB (accessoire en option) pour connaître la méthode de commande la fonction Tuner DAB. Toutefois, les méthodes suivantes de contrôle de l'appareil peuvent être différentes de celles figurant dans le mode d'emploi ; par conséquent, reportez- vous aux instructions supplémentaires suivantes. <Mémorisation automatique de l'ensemble>

1. Sélectionner la bande pré-réglée pour l’entrée de

mémoire d’ensemble automatique.

2. Appuyer sur la touche [AME] pendant au moins 2

secondes. Ouvrir l’entrée de mémoire d’ensemble automatique. Une fois le stockage en mémoire terminé, les numéros des touches pré-réglées et l’étiquette d’ensemble sont affichés. <Rechercher par type de programme et par langue> et <Langues utilisées pour l'affichage> dans <Fonction Type de Programme (PTY)> Au lieu d’appuyer sur la touche [DISP], utilisez la touche [TI]. <Priorité de changement automatique DAB> Cette fonction ne peut pas être utilisée. B64-3547-00Frenchr5.indd5B64-3547-00Frenchr5.indd5 06.12.260:59:09PM06.12.260:59:09PM6

• Ne pas toucher la surface d’enregistrement d’un CD.

• Ne pas coller de ruban adhésif, etc. sur les CD et ne pas utiliser de CD avec du ruban adhésif collé dessus.

• Ne pas utiliser d’accessoires de type disque CD.

• Nettoyez un CD en partant du centre vers l’extérieur.

• Pour retirer les CD de cet appareil, les extraire à l’horizontale.

• Si le trou central ou le bord extérieur du CD comporte des bavures, ne l’utiliser qu’après les avoir retiré avec un stylo à bille, etc. CD qui ne peuvent être utilisés

• Les CD non circulaires ne peuvent être utilisés.

• Les CD comportant des colorations sur la surface d’enregistrement ou qui sont sales ne peuvent être utilisés.

• Cet appareil ne peut lire que les CD comportant

Il ne peut jouer les disques qui ne comportent pas la marque.

• Un CD-R ou CD-RW qui n’a pas été finalisé ne peut être lu. (Pour le procédé de finalisation, veuillez consulter votre programme de gravure de CD-R/CD- RW et les instructions du manuel d’utilisation de votre graveur de CD-R/CD-RW.) Ce produit n’est pas installé par le constructeur d’un véhicule sur le site de production, ni par l’importateur professionnel d’un véhicule dans un Etat membre de l’UE. Information sur l’élimination des anciens équipements électriques et électroniques (applicable dans les pays de l’Union Européenne qui ont adopté des systèmes de collecte sélective) Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères. Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l’élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l’environnement. Marquage des produits utilisant un laser (Sauf pour certaines régions) L’étiquette est attachée au châssis/boîtier de l’appareil et indique que l’appareil utilise des rayons laser de classe 1. Cela signifie que l’appareil utilise des rayons laser d’une classe faible. Il n’y a pas de danger de radiation accidentelle hors de l’appareil. B64-3547-00Frenchr5.indd6B64-3547-00Frenchr5.indd6 06.12.260:59:10PM06.12.260:59:10PMFrançais

Caractéristiques générales Alimentation Allumer l’alimentationAppuyez sur la touche [SRC].

• Lorsque l’alimentation est allumée, le <Code de sécurité> (page 24) est affiché sous la forme "CODE ON" ou "CODE OFF".Éteindre l’alimentationAppuyez sur la touche [SRC] pendant au moins 1 seconde. Sélectionner la source Appuyez sur la touche [SRC].Source requise AffichageTuner "TUNER"Périphériques USB (iPod*) "USB" ("iPod")CD "CD"Disque externe (Accessoire optionnel) "CD CH"Entrée auxiliaire* "AUX"Entrée auxiliaire (Accessoire optionnel) "AUX EXT"Veille (Mode éclairage uniquement) "STANDBY"

• Cet appareil s’éteint complètement après que 20 minutes se sont écoulées en mode veille afin de sauvegarder la batterie des véhicules.Le délai jusqu’à ce que l’appareil s’éteigne complètement peut être réglé dans <Minuterie de coupure de l’alimentation> (page 29).• Une fois la connexion de l'iPod reconnue, l'affichage de la source passe de "USB" à "iPod".• La source USB (iPod) est reconnue comme source CD sur l'appareil connecté.• * Fonction du KDC-W4737U/KDC-W4737UYIndicateur ATTAffichage de l’horloge43$"55 %*41 Touche de déverrouillageIndicateur LOUDVOL/Molette de commande B64-3547-00Frenchr5.indd7B64-3547-00Frenchr5.indd7 06.12.260:59:11PM06.12.260:59:11PM8

Français Caractéristiques générales Volume Augmenter le volumeTournez le bouton [VOL] dans le sens des aiguilles d’une montre.Baisser le volumeTournez le bouton [VOL] dans le sens inverse des aiguilles d’une montre. Atténuateur Baisser le volume rapidement.Appuyez sur la touche [ATT].Chaque fois que l’on appuie sur cette touche, l’atténuateur est mis en/hors service.Lorsque l'atténuateur est activé, l’indicateur "ATT" clignote. Commande du son

Sélectionner la source à réglerAppuyez sur la touche [SRC]. 2 Entrer en mode de commande du son Appuyez sur la molette [VOL]. 3 Sélectionnez les éléments audio de base à réglerAppuyez sur la molette [VOL].Chaque fois que vous appuyez sur la molette, les éléments pouvant être réglés changent comme indiqué ci-dessous. 4 Réglez les éléments audio de base Tournez la molette [VOL].Élément de réglage Affichage GammeNiveau subwoofer "SW L" –15 — +15System Q "NATURAL"/"USER"/"ROCK"/"POPS"/"EASY"/"TOP40"/"JAZZ"Naturel/Utilisateur/Rock/Pop/Ambiance/Top 40/JazzNiveau des graves* "BAS L" –8 — +8Niveau des fréquences moyennes*"MID L" –8 — +8Niveau des aigus* "TRE L" –8 — +8Balance "BAL" Gauche 15 — Droite 15Balance avant/arrière "FAD" Arrière 15 — Avant 15Sortez du mode Audio Control (mode de contrôle du volume) * Mémoire de tonalité de source : Met en mémoire la valeur réglée par source. ⁄ À propos du système Q

• Ce système vous permet de conserver les pré-réglages les plus adaptés à chaque type de musique.• Changez chaque valeur de réglage avec le <Réglage des enceintes> (page 9). D’abord, sélectionnez le type d’enceinte avec le Réglage des enceintes.• "USER": les derniers réglages de graves, fréquences moyennes et aigus sont automatiquement activés. 5 Sortez du mode de commande du son Appuyez sur n’importe quelle touche.Appuyez sur une autre touche que la molette [VOL] et la touche [ATT]. B64-3547-00Frenchr5.indd8B64-3547-00Frenchr5.indd8 06.12.260:59:18PM06.12.260:59:18PMFrançais

Réglage audio Réglage du système de son, comme le réseau répartiteur. 1 Sélectionner la source à régler Appuyez sur la touche [SRC]. 2 Entrer en mode de commande du son Appuyez sur la molette [VOL] pendant au moins 1 seconde. 3 Sélectionner l’élément de configuration du son à régler Appuyez sur la molette [VOL]. Chaque fois que vous appuyez sur la molette, les éléments pouvant être réglés changent comme indiqué ci-dessous. 4 Configurer l'élément du son Tournez la molette [VOL]. Élément de réglage Affichage Gamme Filtre passe-haut avant "HPF" Aucun/80/100/120/ 150/180 Hz Filtre passe-haut arrière "HPR" Aucun/80/100/120/ 150/180 Hz Filtre passe bas "LPF" 60/80/120/Aucun Hz Phase du subwoofer "PHAS" Inverse (180°)/ Normal (0°) Compensation du volume "V-OFF" –8 — ±0 (AUX: -8— +8) Contour "LOUD" Désactivé/Activé

• Compensation du volume : Le volume de chaque source peut être réglé différemment du volume de base.• Contour : Compense les graves et les aigus lorsque le volume est bas. (Seules les graves sont compensées lorsque le syntoniseur est sélectionné en tant que source.) 5 Sortir du mode de commande du son Appuyez sur la molette [VOL] pendant au moins 1 seconde. Réglage des enceintes Accord fin pour que la valeur du System Q soit optimale en réglant le type d’enceinte. 1 Entrer en Veille Appuyez sur la touche [SRC]. Sélectionnez l’affichage "STANDBY". 2 Entrer en mode de réglage des enceintes Appuyez sur la molette [VOL]. 3 Sélectionner le type d’enceinte Tournez la molette [VOL]. À chaque fois que la molette est tournée, le réglage change comme indiqué ci-dessous. Type d’enceinte Affichage Désactivée "SP OFF" Pour enceinte 5 & 4 pouces "SP 5/4" Pour enceinte 6 & 6x9 pouces "SP 6*9/6" Pour enceinte OEM "SP OEM" 4 Sortir du mode de réglage des enceintes Appuyez sur la molette [VOL]. Sortie de subwoofer Vous pouvez activer ou désactiver la sortie du subwoofer. Appuyez sur la molette de commande vers le bas pendant au moins 2 secondes. À chaque pression de la molette de commande, la sortie de subwoofer est activée ou désactivée. Lorsqu’elle est activée, "SW ON" est affiché. B64-3547-00Frenchr5.indd9B64-3547-00Frenchr5.indd9 06.12.260:59:19PM06.12.260:59:19PM10

Français Caractéristiques générales Commutation de l’affichage Vous pouvez changer les informations affichées. 1 Accéder au mode de commutation de l’affichageAppuyez sur la touche [DISP] pendant au moins 1 seconde."DISP SEL" est affiché. 2 Sélectionner l'élément d’affichage Poussez la molette de commande vers la droite ou vers la gauche.En source tunerInformation AffichageNom du service de programme ou Fréquence (FM) "FREQ/PS"Texte radio, Nom du service de programme ou Fréquence (FM)"R-TEXT"Fréquence (MW,LW) "FREQ"Horloge "CLOCK"En source CD et disque externeInformation AffichageTitre du disque "D-TITLE"Titre de la piste "T-TITLE"Temps de lecture & Numéro de piste "P-TIME"Horloge "CLOCK"En source de fichier audioInformation AffichageTitre du morceau & Nom d’artiste "TITLE"Nom d’album & Nom d’artiste "ALBUM"Nom du dossier* "FOLDER"Nom du fichier "FILE"Temps de lecture & Numéro du morceau "P-TIME"Horloge "CLOCK"En veille/ source d’entrée auxiliaireInformation AffichageNom de source "SRC NAME"Horloge "CLOCK" 3 Quitter le mode de commutation de l’affichageAppuyez sur la touche [DISP].

• Quand le nombre de morceaux dépasse 1000, seuls les 3 derniers chiffres de son numéro s'affichent. • Lorsque l'affichage d'horloge est sélectionné, le réglage d'affichage de chaque source sera commuté sur l'affichage d'horloge.• Le titre du morceau, le nom d'artiste et le nom d'album ne peuvent pas s'afficher pour les fichiers WAV. • Si l'élément affiché sélectionné ne possède aucune information, une information alternative s'affiche.• * Pendant la lecture de morceaux se trouvant sur iPod, l'affichage du nom du dossier peut indiquer quelque chose de différent, comme par exemple la sélection musicale ou le nom de l'artiste suivant la procédure de sélection des morceaux. B64-3547-00Frenchr5.indd10B64-3547-00Frenchr5.indd10 06.12.260:59:19PM06.12.260:59:19PMFrançais

Façade détachable antivol Vous pouvez détacher la façade de l’appareil et l’emmener avec vous, ce qui permet d’éviter les vols. Retrait de la façade Appuyez sur la touche de détachement.La façade est déverrouillée et vous pouvez la détacher.

• La façade est une pièce de précision de l’équipement et elle peut être endommagée en cas de chocs ou de secousses. • Conservez la façade dans son étui lorsqu'elle est détachée.• N'exposez pas la façade (et son étui) à la lumière directe du soleil ou à une chaleur ou une humidité excessive. Évitez également les endroits trop poussiéreux ou exposés aux éclaboussures. Remise en place de la façade 1 Alignez les saillies de l'appareil avec les rainures de la façade.SaillantesRainures 2 Appuyez sur la façade jusqu'à entendre un "clic".La façade est verrouillée en position et vous pouvez alors utiliser l’appareil. Sourdine TEL Le son est automatiquement coupé lorsqu’un appel est reçu. Lorsqu’un appel est reçu "CALL" est affiché.Le système audio se met en pause. Écouter l’autoradio pendant un appel Appuyez sur la touche [SRC].L’affichage "CALL" disparaît et le système audio se remet en marche. À la fin de l’appel Raccrochez le téléphone.L’affichage "CALL" disparaît et le système audio se remet en marche.

• Pour utiliser la fonction de sourdine TEL, vous devez connecter le fil MUTE à votre téléphone à l'aide d'un accessoire de téléphone commercial. Reportez-vous à <Connexion des câbles aux bornes> (page 33). B64-3547-00Frenchr5.indd11B64-3547-00Frenchr5.indd11 06.12.260:59:19PM06.12.260:59:19PM12

Français Fonctions du tuner Syntonisation Vous pouvez sélectionner la station. 1 Sélectionner la source tuner Appuyez sur la touche [SRC].Sélectionnez l’affichage "TUNER". 2 Sélectionner la bande Poussez la molette de commande sur [FM] ou [AM].A chaque fois qu’on pousse la molette sur [FM], une commutation s’opère entre les bandes FM1, FM2, et FM3. 3 Syntonise vers le haut ou vers le bas sur la bandePoussez la molette de commande sur [4] ou [¢].

• Pendant la réception de stations stéréo, l’indicateur "ST" est allumé.Fonction de télécommande Syntonisation à accès direct Vous pouvez entrer la fréquence et syntoniser. 1 Sélectionner la bande Appuyez sur la touche [FM] ou [AM]. 2 Entrer en mode de syntonisation à accès direct Appuyez sur la touche [DIRECT] de la télécommande."– – – –" est affiché. 3 Saisir la fréquence Appuyez sur les touches numérotées de la télécommande.Exemple :Fréquence souhaitée Appuyez sur la touche92,1 MHz (FM) [0], [9], [2], [1]810 kHz (AM) [0], [8], [1], [0]Annulation de la syntonisation à accès directAppuyez sur la touche [DIRECT] de la télécommande.Affichage de la gamme d’ondeAffichage de la fréquenceNuméro de station prérégléeIndicateur ST 43$

• L’entrée de fréquences de bande FM se fait par étapes de 0,1 MHz minimum. Mémoire de station pré-réglée Vous pouvez mettre une station en mémoire. 1 Sélectionner la bande Poussez la molette de commande sur [FM] ou [AM]. 2 Sélectionner la fréquence à mettre en mémoire Poussez la molette de commande sur [4] ou

3 Mettre en mémoire la fréquence Appuyez sur la touche souhaitée [1] — [6] pendant au moins 2 secondes. L'affichage du numéro pré-réglé clignote une fois. Sur chaque bande, 1 station peut être mise en mémoire sur chaque touche [1] — [6]. Entrée en mémoire automatique Vous pouvez mettre automatiquement en mémoire les stations dont la réception est bonne. 1 Sélectionner la bande pour l’entrée en mémoire automatique Poussez la molette de commande sur [FM] ou [AM]. 2 Ouvrir le mode d'entrée en mémoire automatique Appuyez sur la touche [AME] pendant au moins 2 secondes. "A-MEMORY" s'affiche. Lorsque 6 stations qui peuvent être captées sont mises en mémoire, le mode d'entrée en mémoire automatique est fermé.

• Lorsque la <AF (Alternative Frequency - Fréquence alternative)> (page 27) est activée, seules les stations RDS sont mises en mémoire.• Lorsque l’entrée en mémoire automatique est effectuée dans la bande FM2, les stations RDS pré-réglées dans la bande FM1 ne sont pas mises en mémoire.De même, lorsque l’entrée en mémoire automatique est effectuée dans la bande FM3, les stations RDS pré-réglées dans FM1 ou FM2 ne sont pas mises en mémoire. Syntonisation préréglée Vous pouvez rappeler les stations mises en mémoire. 1 Sélectionner la bande Poussez la molette de commande sur [FM] ou [AM]. 2 Rappeler la station Appuyez sur la touche souhaitée [1] — [6]. B64-3547-00Frenchr5.indd13B64-3547-00Frenchr5.indd13 06.12.260:59:28PM06.12.260:59:28PM14

Français Fonctions RDS Informations routières Passer automatiquement aux informations routières lorsqu’un bulletin d’informations routières commence même si vous n’êtes pas en train d’écouter la radio.Appuyez sur la touche [TI].Chaque fois que l’on appuie sur la touche, la fonction d’informations routières est activée ou désactivée.Lorsqu’elle est activée, l’indicateur "TI" est allumé.Lorsqu’une station d’informations routières n’est pas captée, l’indicateur "TI" clignote.Lorsqu’un bulletin d’informations routières commence, "TRAFFIC" est affiché et l’autoradio bascule sur les informations routières.

• Pendant la réception d’une station AM lorsque la fonction d’informations routières est activée, l’autoradio passe à une station FM.• Pendant la réception d’informations routières, le volume réglé est mémorisé automatiquement et la fois suivante où l’autoradio passe aux informations routières, le volume sera automatiquement celui précédemment mémorisé.Capter d’autres stations d’informations routièresPoussez la molette de commande sur [4] ou [¢].

• Les informations routières peuvent être commutées lorsqu'elles sont en source Tuner. Toutefois, vous ne pouvez commuter les informations routières pendant la réception du bulletin d'informations routières à partir d'autres sources que le Tuner Défilement de texte radio Vous pouvez faire défiler le texte radio affiché.Appuyez sur la molette de commande vers le haut pendant au moins 2 secondes.

• Lorsque la <Commande d'illumination d'affichage> (page 25) est désactivée, l'affichage peut décrocher pendant le défilement. 43$ 15: Molette de commandeIndicateur TIIndicateur PTY B64-3547-00Frenchr5.indd14B64-3547-00Frenchr5.indd14 06.12.260:59:28PM06.12.260:59:28PMFrançais

PTY (Type de Programme) Sélection du type de programme et recherche d'une station. 1 Entrer en mode PTY Appuyez sur la touche [PTY].Pendant le mode PTY, l’indicateur "PTY" est allumé.

• Cette fonction ne peut pas être utilisée pendant un bulletin d’informations routières ou une réception AM. 2 Sélectionner le type de programme Poussez la molette de commande vers le haut ou vers le bas.À chaque fois qu’on appuie sur la molette de commande, le type de programme change comme indiqué ci-dessous.N° Type de programme Affichage1. Discours "SPEECH"2. Musique "MUSIC"3. Informations "NEWS"4. Affaires courantes "AFFAIRS"5. Information "INFO"6. Sport "SPORT"7. Éducation "EDUCATE"8. Théâtre "DRAMA"9. Culture "CULTURE"10. Science "SCIENCE"11. Divers "VARIED"12. Musique Pop "POP M"13. Musique Rock "ROCK M"14. Musique d’ambiance "EASY M"15. Musique classique légère "LIGHT M"16. Musique classique sérieuse "CLASSICS"17. Autres musiques "OTHER M"18. Météo "WEATHER"19. Finance "FINANCE"20. Programmes pour enfants "CHILDREN"21. Affaires sociales "SOCIAL"22. Religion "RELIGION"23. Appels auditeurs "PHONE IN"24. Voyage "TRAVEL"25. Loisirs "LEISURE"26. Musique Jazz "JAZZ"27. Musique Country "COUNTRY"28. Musique Nationale "NATION M"29. Musique Rétro "OLDIES"30. Musique Folk "FOLK M"31. Documentaire "DOCUMENT"

• Discours et Musique incluent les types de programmes ci-dessous.Musique : N° 12 — 17, 26 — 30Discours: N° 3 — 11, 18 — 25, 31• Le type de programme peut être mis en mémoire dans les touches [1] — [6] puis rappelé rapidement. Reportez-vous à la section <Préréglage du type de programme> (page 15).• La langue d’affichage peut être changée. Reportez-vous à la section <Changer la langue pour la fonction Type de programme (PTY)> (page 16). 3 Rechercher la station du type de programme sélectionnéPoussez la molette de commande sur [4] ou [¢].Lorsque vous voulez rechercher d’autres stations, appuyez de nouveau sur [4] ou [¢] de la molette de commande.

• Lorsque le type de programme sélectionné n’est pas trouvé, le message "NO PTY" est affiché. Sélectionnez un autre type de programme. 4 Sortir du mode PTY Appuyez sur la touche [PTY]. Préréglage du type de programme Vous pouvez mettre le type de programme dans la mémoire des touches pré-réglées et le rappeler rapidement. Préréglage du type de programme 1 Sélectionner le type de programme à préréglerReportez-vous à la section <PTY (Type de Programme)> (page 15). 2 Préréglage le type de programme Appuyez sur la touche souhaitée [1] — [6] pendant au moins 2 secondes. Rappel du type de programme préréglé 1 Entrer en mode PTY Reportez-vous à la section <PTY (Type de Programme)> (page 15). 2 Rappeler le type de programme Appuyez sur la touche souhaitée [1] — [6]. B64-3547-00Frenchr5.indd15B64-3547-00Frenchr5.indd15 06.12.260:59:36PM06.12.260:59:36PM16

Français Fonctions RDS Changer la langue pour la fonction Type de programme (PTY) Vous pouvez sélectionner la langue d’affichage du type de programme. 1 Entrer en mode PTY Reportez-vous à la section <PTY (Type de Programme)> (page 15). 2 Entrer en mode de changement de langue Appuyez sur la touche [TI]. 3 Sélectionner la langue Poussez la molette de commande vers le haut ou vers le bas. À chaque fois que la molette est poussée, la langue change comme indiqué ci-dessous. Langue Affichage Anglais "ENGLISH" Français "FRENCH" Suédois "SWEDISH" Allemand "GERMAN" 4 Sortir du mode de changement de langue Appuyez sur la touche [TI]. B64-3547-00Frenchr5.indd16B64-3547-00Frenchr5.indd16 06.12.260:59:37PM06.12.260:59:37PMFrançais

Lecture de CD & fichier audio Lorsqu’un disque est présent dans l'appareilAppuyez sur la touche [SRC].Sélectionnez l’affichage "CD".

• Lorsqu’un CD est présent dans l’appareil, l’indicateur "IN" est allumé.Pause et lectureAppuyez sur la touche [38].Chaque fois que l’on appuie sur ce bouton, la chanson se met en pause ou en lecture.Éjectez le CDAppuyez sur la touche [0].

• Pour plus de détails sur les fichiers audio et les disques que vous pouvez lire dans cet appareil, veuillez vous reporter à la section <À propos des fichiers audio> (page 4).
• Il est possible d’éjecter le disque 10 minutes après l’arrêt du moteur. Fonctions de commande de CD/périphérique USB/fichier audio/ disque externe Indicateur INNuméro de disqueTemps de lectureNuméro de plage

Français Lire un disque externe Vous pouvez lire des disques présents dans le lecteur de disque optionnel connecté à cet appareil.Appuyez sur la touche [SRC].Sélectionnez l’affichage pour le lecteur de disque que vous désirez.Exemples d’affichage:Affichage Lecteur de disque"CD CH" Changeur de CD"MD CH" Changeur de MD Recherche de lecteur Pour sélectionner le dispositif inséré dans le lecteur multi-cartes. 1 Mettre la lecture en pause Appuyez sur la touche [S.MODE]. 2 Sélectionner un dispositif Poussez la molette de commande vers le haut ou vers le bas. 3 Redémarrer la lecture Appuyez sur la touche [S.MODE].

• Cet appareil est compatible avec les lecteurs multi-cartes avec un maximum de 4 fentes.• Si un dispositif est inséré pendant la connexion du lecteur multi-cartes, celui-ci ne sera pas reconnu.Sélectionnez le mode Enlever en vous reportant à la section <Lecture d'un périphérique USB (iPod)> (page 18), enlevez le lecteur de carte, puis insérez la mémoire.Retrait du périphérique USB 1 Régler le mode Enlever sur la source USB Appuyez sur la touche [0] pendant au moins 2 secondes.L’affichage "REMOVE" (Enlever) clignote. 2 Ôter le périphérique USB. Lecture d'un périphérique USB (iPod*) Quand le périphérique USB n'est pas connecté Connecter le périphérique USBLa lecture du fichier contenu dans le périphérique USB démarre.Quand le périphérique USB est connecté Sélectionner la source USBAppuyez sur la touche [SRC].Sélectionnez l'affichage "USB" (ou "iPod").

• Pour plus de détail sur les fichiers audio qui peuvent être reproduits par cet appareil et sur les appareils qui peuvent être connectés à cet appareil, veuillez vous reporter à la section <À propos des fichiers audio> (page 4).
• Le mot "iPod" qui apparaît dans le présent manuel décrit l'iPod connecté au KCA-iP200 (accessoire optionnel). Reportez-vous à la section <À propos des fichiers audio> (page 4).• Si vous démarrez la lecture après avoir connecté l'iPod, le morceau qui a été reproduit par l'iPod est lu en premier.Dans ce cas, "RESUMING" s'affiche sans afficher de nom de dossier, etc. En changeant l'élément de recherche, le titre correct etc. s'affichera.• Quand l'iPod est connecté à cet appareil, “KENWOOD” ou “✓” s'affiche sur l'iPod pour indiquer que vous ne pouvez pas utiliser l'iPod.• Quand le périphérique USB est connecté à cet appareil, celui-ci peut être rechargé, pourvu que cet appareil soit mis sous tension.• Quand le lecteur Multi-cartes est utilisé, veuillez vous reporter à la section <Recherche de lecteur> (page 18).• Après avoir arrêté la lecture d'un fichier contenu dans un périphérique USB, vous pouvez recommencer la lecture du fichier au point où la lecture a été interrompue. Même après avoir ôté le périphérique USB, il est possible de recommencer la lecture du fichier au point où sa lecture a été interrompue si les fichiers contenus dans le périphérique USB sont tous identiques. • Veuillez insérer le connecteur du périphérique USB aussi profondément que possible. • * Fonction du KDC-W4737U/KDC-W4737UYPause et lectureAppuyez sur la touche [38].Chaque fois que l’on appuie sur ce bouton, la chanson se met en pause ou en lecture. Fonctions de commande de CD/périphérique USB/fichier audio/ disque externe B64-3547-00Frenchr5.indd18B64-3547-00Frenchr5.indd18 06.12.260:59:45PM06.12.260:59:45PMFrançais

Fonction de changeurs de disques avec télécommande Recherche directe de disque Vous pouvez exécuter la recherche de disque en saisissant le numéro de disque. 1 Entrer le numéro de disque Appuyez sur les touches numérotées de la télécommande. 2 Effectuer une recherche de disque Appuyez sur la touche [+] ou [–]. Annulation d’une recherche directe de disque Appuyez sur la touche [38].

• Tapez "0" pour sélectionner le disque 10. Fonction de télécommande Recherche directe de morceau Rechercher un morceau en saisissant le numéro du morceau. 1 Entrer le numéro du morceau Appuyez sur les touches numérotées de la télécommande.

• Vous pouvez sélectionner jusqu'à 999 numéros en recherche directe de morceau. 2 Rechercher un morceau Appuyez sur la touche [4] ou [¢]. Annuler la recherche directe de morceau Appuyez sur la touche [38].

• Cette fonction n'est pas disponible sur iPod. Fonction du changeur de disques/ fichier audio Recherche de disque/de dossier/d'album Pour passer d'un dossier/album à l'autre parmi ceux contenus dans le changeur de disque, dans le support ou dans le périphérique en cours d'utilisation.Poussez la molette de commande vers le haut ou vers le bas. Rechercher un morceau Pour passer d'un morceau à l'autre parmi les morceaux contenus dans le disque ou le dossier en cours de lecture.Poussez la molette de commande sur [4] ou [¢]. Avance rapide et retour Avance rapide Maintenez appuyée la molette de commande sur [¢].Relâchez pour reprendre la lecture. Retour Maintenez appuyée la molette de commande sur [4].Relâchez pour reprendre la lecture.

• Le temps de lecture précis ne s'affiche pas pendant l'avance rapide ou le retour rapide du fichier audio. Pause et lecture Appuyez sur la touche [38].Chaque fois que l’on appuie sur ce bouton, la chanson se met en pause ou en lecture.

• Le disque 10 est affiché comme "0".• Les fonctions pouvant être utilisées et les informations affichées peuvent être différentes suivant les lecteurs de disques externes connectés. B64-3547-00Frenchr5.indd19B64-3547-00Frenchr5.indd19 06.12.260:59:45PM06.12.260:59:45PM20

Français Fonction de fichier audio Tout lire aléatoirement Vous pouvez lire aléatoirement tous les fichiers audio enregistrés sur le média.Appuyez sur la touche [A.RDM] pendant au moins 1 seconde.Lorsqu’elle est activée, "ALL RDM" est affiché.Annuler la fonction Tout lire aléatoirementAppuyez sur la touche [A.RDM].

• Quand vous poussez sur la molette de commande vers [¢], le morceau suivant sélectionné démarre.• Cette fonction n'est pas disponible sur iPod. Fonction du changeur de disque Lecture aléatoire du chargeur Pour reproduire les morceaux qui se trouvent dans tous les disques du changeur de disque dans un ordre aléatoire.Appuyez sur la touche [M.RDM].À chaque fois qu’on appuie sur la touche, la lecture aléatoire de magasin est activée ou désactivée.Lorsqu’elle est activée, "MGZN RDM" est affiché.

• Quand vous poussez sur la molette de commande vers [¢], le morceau suivant sélectionné démarre. Lecture aléatoire Pour reproduire tous les morceaux du disque ou du dossier de fichiers audio dans un ordre aléatoire.Appuyez sur la touche [RDM].À chaque fois qu’on appuie sur la touche, la lecture aléatoire est activée ou désactivée.Lorsqu’elle est activée, "DISC RDM"/"FOLD RDM"/"RDM ON" est affiché.

• Quand vous poussez sur la molette de commande vers [¢], le morceau suivant sélectionné démarre. Lecture par balayage Pour reproduire la première partie de chaque morceau du disque ou du dossier de fichiers audio que vous êtes en train d'écouter et pour chercher le morceau que vous souhaitez écouter. 1 Lancer la lecture par balayage Appuyez sur la touche [SCAN]."TRAC SCN"/"FILE SCN"/"SCAN ON" est affiché. 2 Relâchez quand le morceau que vous souhaitez écouter est reproduitAppuyez sur la touche [SCAN].

• Cette fonction n'est pas disponible sur iPod. Répétition de piste/fichier/disque/ dossier Vous pouvez réécouter le morceau, le disque qui se trouve dans le changeur de disques ou le dossier de fichiers audio que vous êtes en train d'écouter.Appuyez sur la touche [REP].Chaque fois que l’on appuie sur le bouton, la fonction Répétition de la lecture change de la manière suivante.En source CD et disque externeRépétition de la lecture AffichageRépétition de piste "TRAC REP"Répétition de disque (Dans le changeur de disque) "DISC REP"Désactivée "REP OFF"En source de fichier audioRépétition de la lecture AffichageRépétition de fichier "FILE REP"Répétition de dossier* "FOLD REP"Désactivée "REP OFF"

• * Cette fonction n'est pas disponible sur iPod. Fonctions de commande de CD/périphérique USB/fichier audio/ disque externe B64-3547-00Frenchr5.indd20B64-3547-00Frenchr5.indd20 06.12.260:59:46PM06.12.260:59:46PMFrançais

Fonction de fichier non-iPod Mode de sélection de fichier 1 Sélectionnez le dossier cible en traçant les niveaux hiérarchiques des dossiers. Cette fonction est pratique lorsque vous traitez des fichiers audio par dossiers. 1 Entrer en mode de sélection de dossier 1 Appuyez sur la touche [F.SEL]. Sélectionnez l’affichage "F-SEL1". Affichage du nom de dossier Affiche le nom de dossier actuel. 2 Sélectionner le dossier Type d’opération Opération Mouvement entre les dossiers Poussez la molette de commande vers la droite ou vers la gauche. Sélection de dossier Poussez la molette de commande vers le haut. Retour au dossier précédent Poussez la molette de commande vers le bas. Retour au dossier racine Appuyez sur la touche [3]. Sélectionnez le dossier qui contient le morceau que vous souhaitez écouter. 3 Déterminez le dossier Appuyez sur la molette de commande. Les morceaux contenus dans le dossier déterminé s'affichent. 4 Sélectionnez le morceau que vous souhaitez écouter Type d’opération Opération Mouvement entre les morceaux Poussez la molette de commande vers la droite ou vers la gauche. Retour à l'étape de sélection de dossier Appuyez sur la molette de commande pendant au moins 1 seconde. Retour au dossier racine Appuyez sur la touche [3]. 5 Lecture du morceau sélectionné Appuyez sur la molette de commande. Défilement de l'affichage du nom de fichier/ dossier Appuyez sur la molette de commande vers le haut pendant au moins 2 secondes. Pour annuler le mode sélection de fichier 1 Appuyez sur la touche [F.SEL] deux fois. Fonction du KDC-W4737U/KDC-W4737UY Fonction pour les fichiers sur iPod Sélection de fichier Pour sélectionner le morceau que vous souhaitez écouter sur l'iPod. 1 Entrer en mode de sélection de fichier Appuyez sur la touche [F.SEL]. Sélectionnez l’affichage "F-SEL". 2 Rechercher un morceau Sélectionnez un élément de catégorie à l'aide de la molette de commande. Type d’opération Opération Mouvement entre les éléments Poussez la molette de commande vers la droite ou vers la gauche. Sélection de l'élément Appuyez sur la molette de commande. Retour à l'élément précédent Appuyez sur la molette de contrôle pendant au moins 1 seconde. Retour au premier élément Appuyez sur la touche [3]. Le nom de tous les morceaux s'affichent dans "SONGS" dans le fichier audio. Si vous sélectionnez un morceau, celui-ci sera reproduit depuis le début. Pour annuler le mode sélection de fichier Appuyez sur la touche [F.SEL]. B64-3547-00Frenchr5.indd21B64-3547-00Frenchr5.indd21 06.12.260:59:46PM06.12.260:59:46PM22

Français Défilement du Texte/Titre Vous pouvez faire défiler le texte de CD, le texte de fichier audio ou le titre de MD qui est affiché.Appuyez sur la molette de commande vers le haut pendant au moins 2 secondes.

• Lorsque la <Commande d'illumination d'affichage> (page 25) est désactivée, l'affichage peut décrocher pendant le défilement.Défilement de l'affichage du nom de fichier/ dossierAppuyez sur la molette de commande vers le haut pendant au moins 2 secondes.Pour annuler le mode sélection de fichier 2Appuyez sur la touche [F.SEL].Fonction de fichier non-iPod Mode de sélection de fichier 2 Sélectionnez le dossier cible à l'intérieur des dossier contenant des fichiers audio. Le dossier qui contient des fichiers audio reproductibles est le seul à s'afficher. 1 Entrer en mode de sélection de dossier 2 Appuyez sur la touche [F.SEL] deux fois.Sélectionnez l’affichage "F-SEL2".Affichage du nom de dossierAffiche le nom de dossier actuel. 2 Sélectionner le dossier Poussez la molette de commande vers la droite ou vers la gauche.À chaque pression de la molette de commande, les dossiers contenant des fichiers audio s'affichent les uns après les autres.Vérifiez le nom du dossier de niveau supérieur Poussez la molette de commande vers le haut.À chaque fois que vous poussez la molette de commande vers le haut, le dossier qui se trouve juste au dessus du dossier actuel s'affiche. À chaque fois que vous poussez la molette de commande vers le bas, le dossier qui se trouve juste en dessous du dossier actuel s'affiche." " s'affiche pendant que le dossier de niveau supérieur est affiché. 3 Déterminez le dossier Appuyez sur la molette de commande.Les morceaux contenus dans le dossier déterminé s'affichent. 4 Sélectionnez le morceau que vous souhaitez écouterType d’opération OpérationMouvement entre les morceauxPoussez la molette de commande vers la droite ou vers la gauche.Retour à l'étape de sélection de dossierAppuyez sur la molette de commande pendant au moins 1 seconde. 5 Lecture du morceau sélectionné Appuyez sur la molette de commande. Fonctions de commande de CD/périphérique USB/fichier audio/ disque externe B64-3547-00Frenchr5.indd22B64-3547-00Frenchr5.indd22 06.12.260:59:47PM06.12.260:59:47PMFrançais

Système de menu Système de menu Vous pouvez activer en cours de fonctionnement des fonctions de signaux sonores etc.La méthode de base d’utilisation du système du menu est expliquée ici. Les références pour les éléments du menu et leur réglage se trouvent après l’explication de cette opération. 1 Entrer en mode menu Appuyez sur la touche [MENU]."MENU" est affiché. 2 Sélectionner l’élément du menu Poussez la molette de commande vers le haut ou vers le bas.Exemple : Lorsque vous voulez activer le signal sonore, sélectionnez l’affichage "BEEP". 3 Régler l’élément du menu Poussez la molette de commande vers la droite ou vers la gauche.Exemple : Lorsque "BEEP" est sélectionné, à chaque fois qu’on appuie sur la molette elle commute entre "BEEP ON" et "BEEP OFF". Sélectionner l’une des deux possibilités comme réglage.Vous pouvez continuer en retournant à l’étape 2 et en réglant d’autres éléments. 4 Sortir du mode menu Appuyez sur la touche [MENU].

• Lorsque d’autres éléments pour lesquels la méthode de fonctionnement normale ci-dessus est applicable sont affichés, on entre ensuite dans le graphique de réglage. (Normalement les réglages au sommet du graphique sont les réglages d’origine.)De plus, l’explication des éléments pour lesquels la méthode n’est pas applicable (<Réglage manuel de l’horloge> etc.) est exposée étape par étape. 43$ .&/6Molette de commandeAffichage des menusIndicateur RDS B64-3547-00Frenchr5.indd23B64-3547-00Frenchr5.indd23 06.12.260:59:48PM06.12.260:59:48PM24

Français Système de menu En mode de veille Code de sécurité Le fait d'activer le code de sécurité empêche l'utilisation de l'unité audio par une tierce personne. Une fois le code de sécurité activé, la saisie du code de sécurité autorisé est requise sur l'autoradio lorsqu'il est retiré du véhicule. L'indication de cette nécessaire activation du code de sécurité prévient le vol de votre autoradio.

• Lorsque la fonction code de sécurité est activée, elle ne peut pas être désactivée.Remarque : votre code de sécurité est le numéro de 4 chiffres situé dans votre "Car Audio Passport" dans ce package. 1 Entrer en Veille Appuyez sur la touche [SRC].Sélectionnez l’affichage "STANDBY". 2 Entrer en mode menu Appuyez sur la touche [MENU].Lorsque "MENU" est affiché, "CODE SET" est affiché. 3 Entrer en mode code de sécurité Appuyez sur la molette de commande pendant au moins 1 seconde.Lorsque "ENTER" est affiché, "CODE" est affiché aussi. 4 Sélectionner les chiffres à saisir Poussez la molette de commande vers la droite ou vers la gauche. 5 Sélectionner les numéros du code de sécurité Poussez la molette de commande vers le haut ou vers le bas. 6 Répétez les étapes 4 et 5, et complétez le code de sécurité. 7 Confirmer le code de sécurité Appuyez sur la molette de commande pendant au moins 3 secondes.Lorsque "RE-ENTER" est affiché, "CODE" est affiché aussi. 8 Effectuez les opérations des étapes 4 à 7 et saisissez à nouveau le code de sécurité."APPROVED" est affiché.La fonction code de sécurité est activée.

• Si vous saisissez un code différent de votre code de sécurité, vous devez recommencer à l’étape 4. 9 Sortez du mode de code de sécurité Appuyez sur la touche [MENU].Réinitialisation de la fonction de code de sécurité lorsque l'autoradio est utilisé pour la première fois après son retrait de la source d'alimentation batterie, ou après pression du bouton Reset 1 Allumez l'appareil. 2 Effectuez les opérations des étapes 4 à 7 et saisissez à nouveau le code de sécurité."APPROVED" est affiché.Vous pouvez à présent utilisez l'appareil.

• Si un code incorrect est entré, "WAITING" est affiché, et le temps d’interdiction de saisie indiqué ci-dessous est généré. Après que le temps d’interdiction se soit écoulé, "CODE" est affiché, et vous pouvez saisissez à nouveau le code.Nombre de fois qu’un mauvais code a été saisiTemps d’interdiction de saisie 2 5 minutes3 1 heure4 24 heuresEn mode de veille Tonalité capteur tactile Vous pouvez activer/désactiver le signal sonore de contrôle d’opération (bip).Affichage Réglage"BEEP ON" Le bip est entendu."BEEP OFF" Le bip est annulé. B64-3547-00Frenchr5.indd24B64-3547-00Frenchr5.indd24 06.12.260:59:56PM06.12.260:59:56PMFrançais

• Vous pouvez faire ce réglage lorsque la fonction <Synchronisation de l’horloge> (page 25) est désactivée. 1 Sélectionner le mode de réglage de l’horloge Poussez la molette de commande vers le haut ou vers le bas.Sélectionnez l’affichage "CLK ADJ". 2 Entrer en mode de réglage de l’horloge Appuyez sur la molette de commande pendant au moins 1 seconde.L’affichage de l’horloge clignote. 3 Régler les heures Poussez la molette de commande vers le haut ou vers le bas. Régler les minutesPoussez la molette de commande vers la droite ou vers la gauche. 4 Sortir du mode de réglage de l’horloge Appuyez sur la touche [MENU]. En mode de veille Synchronisation de l’horloge Vous pouvez synchroniser les données temps de la station RDS avec l’horloge de cet appareil.Affichage Réglage"SYNC ON" Synchronise l’heure."SYNC OFF" Réglez l’heure manuellement.

• Il faut 3 ou 4 minutes pour synchroniser l’horloge. En mode de veille DSI (Indicateur de système hors- service) Un indicateur rouge clignotera sur l’appareil après que la façade aura été enlevée, pour mettre en garde les éventuels voleurs.Affichage Réglage"DSI ON" La DEL clignote."DSI OFF" DEL éteinte. Fonction du KDC-W4737U/KDC-W4737UY Éclairage sélectionnable Vous pouvez sélectionner la couleur verte ou rouge pour l’éclairage de la touche.Affichage Réglage"KEY RED" La couleur de l’éclairage est rouge."KEY GRN" La couleur de l’éclairage est verte. Commande d'illumination d'affichage Cette fonction éteint l'affichage lorsque vous n'effectuez aucune opération pendant 5 secondes. Cette fonction n'est pas effective lorsque vous conduisez de nuit. Affichage Réglage"DISP ON" Garde l'affichage allumé."DISP OFF"Éteint l'affichage lorsque vous n'effectuez aucune opération pendant 5 secondes.

• Réglez la commande d'éclairage de l'affichage lorsque la <Configuration du mode de démonstration> (page 29) est désactivé.• Lorsque l'affichage est éteint, le fait d'appuyer sur une touche quelconque allumera l'affichage.• Lorsque l'affichage est éteint, vous ne pouvez pas effectuer d'opération à l'exception des opérations suivantes :• Volume • Atténuateur• Sélection de source• Éjection du disque• Extinction de l'appareil• Pendant le contrôle d'une fonction, tel que le système de menu, l'affichage reste allumé. B64-3547-00Frenchr5.indd25B64-3547-00Frenchr5.indd25 06.12.260:59:56PM06.12.260:59:56PM26

Français Système de menu En mode de veille Variateur de luminosité La luminosité de l’affichage de l’appareil diminue automatiquement lorsque les phares du véhicule sont allumés.Affichage Réglage"DIM AUTO" La luminosité de l’affichage diminue."DIM OFF" La luminosité de l’affichage ne diminue pas.En mode de veille Commutation de la sortie pré- amplifiée Vous pouvez commuter la sortie pré-amplifiée entre l’enceinte arrière et le subwoofer. (En mode subwoofer il émet sans effet depuis la commande de la balance avant/arrière.)Affichage Réglage"SWPRE R" Sortie pré-amplifiée arrière."SWPRE SW" Sortie pré-amplifiée du subwoofer.En source de fichier audio Réglage "Supreme" Lorsque des fichiers AAC, MP3 ou WMA codés en faible débit binaire (moins de 96kbps (fs=44,1k, 48kHz)) sont lus, cette fonction restaure leur région haute fréquence pour rapprocher leur qualité sonore de celle qu'ont les fichiers codés en haut débit binaire. Le traitement est optimisé pour le format de compression utilisé (AAC, MP3 ou WMA) et le réglage est effectué en fonction du débit binaire utilisé.Affichage Réglage"SPRM ON" Reproduit le son avec la fonction "Supreme"."SPRM OFF" Reproduit le son original contenu dans le fichier audio.

• L'effet de son peut être imperceptible, ceci dépendant de la relation entre le format de fichier audio et le réglage.• Cette fonction n'est pas disponible sur iPod. Bulletin d’informations avec définition du temps d’écoute Il y a basculement automatique lorsqu’un bulletin d’informations commence même si l’on écoute pas la radio. De plus, on peut également définir le délai pendant lequel l’écoute ne peut pas être interrompue.Affichage et réglage"NEWS OFF""NEWS 00M" "NEWS 90M"Lorsque "NEWS 00M" — "NEWS 90M" est sélectionné, la fonction d’interruption du bulletin d’informations est activée.Lorsqu’un bulletin d’informations commence, "NEWS " est affiché et on passe au bulletin d’information.

• Si vous choisissez le réglage "20M" aucun autre bulletin d’information ne sera reçu avant 20 minutes après le premier bulletin d’information.• Le volume du bulletin de nouvelles est du même niveau que celui réglé pour les <Informations routières> (page 14).
• Cette fonction n’est disponible que si la station souhaitée envoie un code PTY pour le bulletin d’information ou appartient à un réseau <Enhanced Other Network> envoyant un code PTY pour le bulletin d’information.• Lorsque la fonction d’interruption du bulletin d’informations est activée, l’appareil bascule sur une station FM.En mode Tuner Recherche locale Seules les stations dont la réception est bonne sont recherchées en mode de syntonisation automatique.Affichage Réglage"LO.S OFF" La fonction de recherche locale est désactivée."LO.S ON" La fonction de recherche locale est activée. B64-3547-00Frenchr5.indd26B64-3547-00Frenchr5.indd26 06.12.260:59:57PM06.12.260:59:57PMFrançais

En mode Tuner Mode de syntonisation Vous pouvez définir le mode de syntonisation.Mode de syntonisation Affichage OpérationRecherche automatique "AUTO 1" Recherche automatique d’une station.Recherche de station préréglée"AUTO 2" Recherche dans l’ordre des stations présentes dans la mémoire de pré-réglage.Manuel "MANUAL" Commande normale manuelle de la syntonisation. AF (Alternative Frequency - Fréquence alternative) Quand la réception est mauvaise, cette fonction commute automatiquement sur une autre fréquence du même programme avec une meilleure réception dans le même réseau RDS.Affichage Réglage"AF ON" La fonction AF est activée."AF OFF" La fonction AF est désactivée.Lorsque la fonction AF est activée, l’indicateur "RDS" est allumé.

• Quand aucune autre station avec un fort signal de réception n’est disponible pour le même programme dans le réseau RDS, il se peut que vous entendiez l’émission par intermittence. Dans ce cas, désactivez la fonction AF. Restriction de la région RDS (Fonction de restriction régionale) Vous pouvez choisir de restreindre ou non les canaux RDS reçus avec la fonction AF pour un réseau particulier, pour une région particulière.Affichage Réglage"REG ON" La fonction de restriction de la région est activée."REG OFF" La fonction de restriction de la région est désactivée.

• Sans limiter la fonction AF pour la région ou le réseau particulier, cela permet une recherche de stations avec une bonne réception dans le même réseau RDS. Recherche automatique TP Quand la fonction TI est en service et que la réception devient mauvaise lors de l’écoute d’une station diffusant des informations routières, une autre station diffusant des informations routières avec une meilleure réception est recherchée automatiquement.Affichage Réglage"ATPS ON" La fonction recherche automatique TP est activée."ATPS OFF" La fonction recherche automatique TP est désactivée. En réception FM Réception monaurale Vous pouvez réduire les parasites lorsqu’une émission stéréo est captée en mode monaural.Affichage Réglage"MONO OFF" La réception monaurale est désactivée."MONO ON" La réception monaurale est activée. B64-3547-00Frenchr5.indd27B64-3547-00Frenchr5.indd27 06.12.260:59:57PM06.12.260:59:57PM28

Français Système de menu Réglage de l’affichage d’entrée auxiliaire Pour sélectionner l’affichage lorsque l’appareil est commuté à la source entrée Auxiliaire. 1 Sélectionner la source d’entrée auxiliaire Appuyez sur la touche [SRC].Sélectionnez l’affichage "AUX"/"AUX EXT". 2 Entrer en mode menu Appuyez sur la touche [MENU]."MENU" est affiché. 3 Sélectionner le mode de réglage de l’affichage d’entrée auxiliairePoussez la molette de commande vers le haut ou vers le bas.Sélectionnez l’affichage "NAME SET". 4 Entrer en mode de réglage de l’affichage d’entrée auxiliaireAppuyez sur la molette de commande pendant au moins 1 seconde.L’affichage d’entrée auxiliaire actuellement sélectionné est affiché. 5 Sélectionner la source d’entrée auxiliaire Poussez la molette de commande vers la droite ou vers la gauche.À chaque fois que l’on appuie sur la molette, l’affichage change comme indiqué ci-dessous. • "AUX"/"AUX EXT" • "DVD" • "PORTABLE" • "GAME" • "VIDEO" • "TV" 6 Sortir du mode de réglage de l’affichage d’entrée auxiliaireAppuyez sur la touche [MENU].

• Lorsque le fonctionnement s’arrête pendant 10 secondes, le nom en cours est enregistré et le mode de réglage de l’affichage d’entrée auxiliaire se ferme. • L’affichage d’entrée auxiliaire peut être réglé uniquement lorsque l’entrée auxiliaire intégrée ou l’entrée auxiliaire du KCA-S220A est utilisée. Fonction du KDC-W4737UY/KDC-W4537UYEn mode de veille Sélection des caractères russes Pour configurer l'affichage pour les caractères russes et les caractères alphabétiques méconnaissables.Affichage Réglage"RUS ON" Affiche les textes en caractères russes."RUS OFF" Affiche les textes en caractères européens.

• Les textes affichés en caractères russes sont comme suit. - Nom du dossier/nom du fichier/titre du morceau/nom de l'artiste/nom de l'album - Texte CD (source CD interne)• Les textes ne peuvent pas distinguer les majuscules des minuscules en caractères russes. Défilement du texte Vous pouvez régler le défilement du texte affiché.Affichage Réglage"SCL MANU" Ne défile pas."SCL AUTO" Défile lorsque l’affichage change.

• Le texte qui défile est indiqué ci-dessous. - Texte CD - Nom du dossier/nom du fichier/titre du morceau/nom de l'artiste/nom de l'album - Titre du MD - Texte radio B64-3547-00Frenchr5.indd28B64-3547-00Frenchr5.indd28 06.12.260:59:57PM06.12.260:59:57PMFrançais

Fonction du KDC-W4737U/KDC-W4737UY En mode de veille Réglage de l’entrée auxiliaire intégrée Vous pouvez régler la fonction d’entrée auxiliaire intégrée.Affichage Réglage"AUX OFF" Lors de la sélection de la source, il n’y a pas d’entrée auxiliaire."AUX ON" Lors de la sélection de la source, il y a entrée auxiliaire. En mode de veille Minuterie de coupure de l’alimentation Vous pouvez régler la minuterie pour que l’appareil s'éteigne automatiquement lorsqu’il reste longtemps en veille.L’utilisation de ce réglage peut permettre d’économiser la batterie du véhicule.Affichage Réglage"OFF – – –" La fonction de minuterie de coupure de l’alimentation est désactivée."OFF 20M" (Réglage d’origine)Coupe l’alimentation au bout de 20 minutes."OFF 40M" Coupe l’alimentation au bout de 40 minutes."OFF 60M" Coupe l’alimentation au bout de 60 minutes. En mode de veille Réglage de lecture CD En cas de problème de lecture d’un CD de format spécial, ce réglage force la lecture du CD.Affichage Réglage"CD READ1" Lire un CD et fichier audio."CD READ2" Lecture de CD forcée.

• Certains CD de musique peuvent ne pas être lus même en mode "CD READ2". En mode de veille Affichage de la version du microprogramme Affichage de la version de microprogramme avec l'appareil. 1 Sélectionner le mode d'affichage de la version micrologiciellePoussez la molette de commande vers le haut ou vers le bas.Sélectionnez l’affichage "F/W VER". 2 Afficher de la version du micrologiciel Poussez la molette de commande vers la droite ou vers la gauche. En mode de veille Configuration du mode de démonstration Règle le mode de démonstration. 1 Sélectionner le mode de démonstration Poussez la molette de commande vers le haut ou vers le bas.Sélectionnez l’affichage "DEMO". 2 Régler le mode de démonstration Appuyez sur la molette de commande pendant au moins 2 secondes.Chaque fois que l’on appuie sur la touche pendant au moins 2 secondes, le mode de démonstration change comme indiqué ci-dessous.Affichage Réglage"DEMO ON" La fonction de mode démonstration est activée."DEMO OFF" Sortie du mode démonstration (mode normal). B64-3547-00Frenchr5.indd29B64-3547-00Frenchr5.indd29 06.12.261:00:02PM06.12.261:00:02PM30

Français Opérations de base de la télécommande Accessoires des KDC-W4737UY/KDC-W4537UY Recharger et remplacer la pile Utiliser deux piles format "AA"/ "R6".Faire coulisser le couvercle tout en l’appuyant vers le bas pour l’enlever comme indiqué sur l’illustration.Introduire les piles en prenant soin de bien aligner les pôles + et –, en suivant l’illustration située à l’intérieur du boîtier.2AVERTISSEMENT• Rangez les piles non utilisées hors de portée des enfants. Contactez un docteur immédiatement si la pile est avalée.

• Ne pas placer la télécommande dans des endroits exposés à la chaleur tel que le tableau de bord. Opérations de base Touches [VOL]Règle le volume.Touche [SRC]Chaque fois que l’on appuie sur la touche, la source change.Pour connaître l’ordre de changement de la source, Reportez-vous à la section <Sélectionner la source> (page 7).Touche [ATT]Baisse le volume rapidement.Lorsque l’on appuie de nouveau sur la touche, le volume revient à son niveau précédent. SRC VOL AT T AU D ATT DIRECT[0] — [9] SRC VOL AUD FM/AM/ /–: Ce bouton est utile dans le cadre d’une connexion avec une HANDS FREE BOX Bluetooth Kenwood. Pour de plus amples informations, reportez-vous au manuel d’utilisation de la HANDS FREE BOX Bluetooth. B64-3547-00Frenchr5.indd30B64-3547-00Frenchr5.indd30 06.12.261:00:02PM06.12.261:00:02PMFrançais

Commande du son Touche [AUD] Sélectionne l’élément audio pour le réglage. Touches [VOL] Règle l’élément audio.

• Reportez-vous à <Commande du son> (page 8) pour connaître la marche à suivre, comme les procédures de commande audio, etc. En source tuner Touches [FM]/ [AM] Sélectionnez la bande. Chaque fois que l’on appuie sur la touche [FM] la gamme d’onde commute entre FM1, FM2 et FM3. Touches [4]/ [¢] Syntonise vers le haut ou vers le bas sur la bande. Touches [0] — [9] Appuyez sur les touches [1] — [6] pour rappeler des stations pré-réglées. Touche [DIRECT] Sélectionne et annule le mode <Syntonisation à accès direct> (page 12). Touche [38] Sélectionne et annule le mode <PTY (Type de Programme)> (page 15). En source Disque/USB Touches [4]/ [¢] Pour avancer et reculer entre les morceaux. Touches [

Déplacement avant/arrière entre Disque/Dossier. Touche [38] À chaque fois que vous appuyez sur la touche, le morceau est reproduit ou mis en pause. Touches [0] — [9] Lorsque vous êtes en <Recherche directe de morceau> (page 19) et <Recherche directe de disque> (page 19), saisissez le numéro du morceau/disque. B64-3547-00Frenchr5.indd31B64-3547-00Frenchr5.indd31 06.12.261:00:03PM06.12.261:00:03PM32

Français Accessoires/ Procédure d’installation Accessoires

Procédure d’installation 1. Pour éviter les courts-circuits, retirez la clef de contact et déconnectez la borne - de la batterie.2. Connectez le câble d'entrée et de sortie correct à chaque appareil.3. Connectez le câble au câblage électrique.4. Prenez le connecteur B sur le câblage électrique et connectez-le au connecteur haut-parleur de votre véhicule.5. Prenez le connecteur A sur le câblage électrique et connectez-le au connecteur d’alimentation externe de votre véhicule.6. Connectez le connecteur du câblage électrique à l’appareil.7. Installez l’appareil dans votre voiture.8. Reconnectez la borne - de la batterie.9. Appuyez sur la touche de réinitialisation.

• Si l’appareil ne parvient pas à se mettre sous tension (le message "PROTECT" s’affiche), cela est peut être dû à un court-circuit au niveau du cordon d’enceinte ou à un contact entre ce dernier et le châssis du véhicule, ce qui a pu activer la fonction de protection. Par conséquent, vérifiez le câble de l'enceinte.• Si votre véhicule n’est pas prévu pour ce type de connection, consultez votre revendeur Kenwood.• Utilisez uniquement des adaptateurs de conversion d’antenne (ISO-JASO) quand le cordon d’antenne a un fiche ISO.
• Assurez-vous que toutes les connexions de câble sont faites correctement en insérant les fiches jusqu’à ce qu’elles soient verrouillées.• Si l’allumage de votre véhicule n’a pas de position ACC, ou si le câble d’allumage est connecté à une source d’alimentation à tension constante comme un câble de batterie, l’alimentation de l’appareil ne sera pas reliée à l’allumage (c. à d., il ne se mettra pas sous et hors tension en même temps que l’allumage). Si vous souhaitez connecter l’alimentation de l’appareil avec l’allumage, connectez le câble d’allumage à une source d’alimentation qui peut être mise sous et hors tension avec la clef de contact.• Si le fusible saute, assurez-vous d'abord que les câbles n'ont pas causé de court-circuit, puis remplacez le vieux fusible par un fusible neuf de même calibre.• Isolez les câbles non-connectés avec un ruban de vinyle ou d'un autre matériel similaire. Afin d'empêcher les court-circuits, ne retirez pas les capuchons des extrémités des câbles non connectés ou des bornes.• Connectez séparément chaque câble d’enceinte à la borne correspondante. L’appareil peut être endommagé ou peut ne pas fonctionner si vous partagez les - câbles et/ou si vous les mettez à la masse sur une partie métallique de la voiture.• Après avoir installé l’appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc de la voiture fonctionnent correctement.• Si la console a un couvercle, assurez-vous d’installer l’appareil de façon à ce que la façade ne touche pas le couvercle lors de la fermeture ou de l’ouverture.• Monter l’unité de façon à ce que l’angle de montage soit de 30˚ ou moins. Si vous souhaitez connecter un iPod (KDC-W4737U/KDC-W4737UY) iPod AUDIO OUTAUX INKCA-iP200 (Accessoire en option)• Aucun autre accessoire en option ne peut être connecté parce que le connecteur USB et l'entrée AUX sont utilisés pour la connexion de l'iPod. B64-3547-00Frenchr5.indd32B64-3547-00Frenchr5.indd32 06.12.261:00:04PM06.12.261:00:04PMFrançais

Connexion des câbles aux bornes Ê1/*°" / /°" /

Ê,"°" /18Ê Câble de batterie (Jaune) Câble d’allumage (Rouge) Entrée de l’antenne AM/FM Câble d’antenne (ISO) Adaptateur de conversion d’antenne (ISO-JASO) (Accessoire3) Pour connecter le système de navigation Kenwood, consulter le manuel du système de navigation. Faisceau de câbles (Accessoire1) Si aucune connexion n’est faite, ne laissez pas le câble sortir à l’extérieur. Câble de commande de l’alimentation/antenne moteur (Bleu/Blanc) Câble de sourdine TEL (Marron) Connectez à la prise de commande d’alimentation lors de l’utilisation d’un amplificateur de puissance optionnel, ou à la prise de commande d’antenne du véhicule. Connectez à une prise qui est à la masse même quand le téléphone sonne ou pendant une conversation. Broche A–7 (Rouge) Broche A-–4 (Jaune) Connecteur A Connecteur B Voir page suivante Télécommande au volant (Bleu clair/Jaune)(KDC-W4737U/KDC-W4537U seulement) Vers changeur de disque Kenwood/ Accessoire externe en option Pour la connexion de ces fils, veuillez consulter les manuels d’utilisation appropriés. Sortie arrière gauche (Blanc)/Sortie subwoofer gauche (Blanc) Sortie arrière droite (Rouge)/Sortie subwoofer droite (Rouge) Fusible (10A) Entrée AUX (stéréo) Utilisez la mini-prise qui est de type stéréo et ne possède pas de résistance. (KDC-W4737U/KDC-W4737UY seulement) B64-3547-00Frenchr5.indd33B64-3547-00Frenchr5.indd33 06.12.261:00:05PM06.12.261:00:05PM34

Français Connexion des câbles aux bornes Guide des connecteurs Numéros de broche pour connecteurs ISOCouleur du câble FonctionsConnecteur d’ali-mentation externeA-4 Jaune BatterieA-5 Bleu/Blanc Commande d’alimentationA-6 Orange/Blanc Gradateur d’intensité d’éclairageA-7 Rouge Allumage (ACC)A-8 Noir Connexion à la terre (masse)Connecteur de haut-parleurB-1 Violet Arrière droit (+)B-2 Violet/Noir Arrière droit (–)B-3 Gris Avant droit (+)B-4 Gris/Noir Avant droit (–)B-5 Blanc Avant gauche (+)B-6 Blanc/Noir Avant gauche (–)B-7 Vert Arrière gauche (+)B-8 Vert/Noir Arrière gauche (–) 2AVERTISSEMENT Connexion du connecteur ISO La disposition des broches pour les connecteurs ISO dépend du type de votre véhicule. Assurez-vous de réaliser les connexions correctes pour éviter d’endommager l’appareil.La connexion par défaut du câblage électrique est décrite dans la section 1 ci-dessous. Si les broches du connecteur ISO sont réglées comme décrit dans la section 2 ou 3, réalisez les connexions comme indiqué dans l’illustration.Assurez-vous de reconnecter le câble comme indiqué ci-dessous 2 pour installer cet appareil dans les véhicules Volkswagen.1 (Réglage par défaut) La broche A-7 (rouge) du connecteur ISO du véhicule est associée à l’allumage, et la broche A-4 (jaune) est connectée à l’alimentation constante.Appareil VéhiculeBroche A –7 (Rouge)Broche A –4 (Jaune)Câble d’allumage (Rouge)Câble de batterie (Jaune) 2 La broche A-7 (rouge) du connecteur ISO du véhicule est connectée à l’alimentation constante et la broche A-4 (jaune) est associée à l’allumage.Appareil VéhiculeBroche A –7 (Rouge)Broche A –4 (Jaune)Câble d’allumage (Rouge)Câble de batterie (Jaune) 3 La broche A-4 (jaune) du connecteur ISO du véhicule n’est connectée à rien, tandis que la broche A-7 (rouge) est connectée à l’alimentation constante (ou bien, les deux broches A-7 (rouge) et A-4 (jaune) sont connectées à l’alimentation constante).Appareil VéhiculeBroche A –7 (Rouge)Broche A –4 (Jaune)Câble d’allumage (Rouge)Câble de batterie (Jaune)

• Quand la connexion est faite comme dans 3 ci-dessus, l’alimentation de l’appareil ne sera pas associée à la clef de contact de l’appareil. Pour cette raison, assurez-vous toujours de mettre l’appareil hors tension quand vous coupez le contact.Pour associer l’alimentation de l’appareil à l’allumage, connectez le câble d’allumage (ACC...rouge) à une source d’alimentation qui peut être mise sous et hors tension avec la clef de contact. B64-3547-00Frenchr5.indd34B64-3547-00Frenchr5.indd34 06.12.261:00:07PM06.12.261:00:07PMFrançais

Installation/Retrait de l’appareil Installation Tôle pare-feu ou support métalliqueVis (M4×8) (disponible dans le commerce)Vis autotaraudeuse(disponible dans le commerce)Armature de montage métallique (disponible dans le commerce)Tordre les pattes du manchon de montage avec un tournevis ou un outil similaire et fixer.

• Assurez-vous que l’appareil est solidement installé. Si l’appareil est instable, il risque de mal fonctionner (par ex. le son risque de sauter). Retrait du cadre en caoutchouc dur 1 Engagez les broches de saisie sur l’outil de retrait et retirez les deux verrous du niveau supérieur.Soulevez le cadre et tirez-le vers l'avant comme indiqué sur la figure.LoquetCrochetAccessoire2Outil de démontage 2 Lorsque le niveau supérieur est retiré, retirez les deux emplacements inférieurs.

• Le châssis peut être également retiré à partir du côté arrière de la même façon. Retrait de l’appareil

Référez vous à la section <Retrait du cadre en caoutchouc dur> puis retirez le cadre en caoutchouc dur. 2 Retirez la vis (M4 × 8) sur le panneau arrière. 3 Insérez les deux outils de retrait profondément dans les fentes de chaque côté, comme indiqué. 4 Poussez l'outil de retrait vers le bas tout en appuyant, et retirez à moitié l'appareil.Vis (M4×8) (disponible dans le commerce)Accessoire2

• Faites attention de ne pas vous blesser avec les loquets de l’outil de démontage. 5 Sortez l’appareil entièrement avec les mains, en faisant attention de ne pas le faire tomber. B64-3547-00Frenchr5.indd35B64-3547-00Frenchr5.indd35 06.12.261:00:08PM06.12.261:00:08PM36

Français Certains réglages de cet appareil peuvent désactiver certaines fonctions de l'unité. ! Impossible de commuter vers la source Aux.

• AUX n'est pas allumé. ☞ <Réglage de l’entrée auxiliaire intégrée> (page 29) • AUX ne peut pas être utilisée quand le KCA-iP200 est connecté. ! • Impossible de régler le subwoofer.
• Impossible de régler la phase subwoofer. • Aucune sortie du subwoofer. • Impossible de régler le filtre passe-bas.

• La pré-sortie n'est pas réglée sur subwoofer. ☞ <Commutation de la sortie pré-amplifiée> (page 26)
• <Sortie de subwoofer> (page 9) n'est pas réglé sur marche. ! Impossible de régler la phase subwoofer.

Le filtre passe-bas est réglé sur Via. ☞ <Réglage audio> (page 9) ! • Impossible d'enregistrer un code de sécurité.

• Impossible de configurer la commande d'éclairage de l'affichage. <Configuration du mode de démonstration> (page 29) n'est pas désactivé. ! Impossible de régler la minuterie de mise hors tension. <Code de sécurité> (page 24) n'est pas réglé. ! Impossible de lire les fichiers audio.

<Réglage de lecture CD> (page 29) est réglé sur "2". ! Impossible de sélectionner un fichier.

Le balayage/La lecture aléatoire est désactivé(e). Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n’est peut être que le résultat d’une mauvaise opération ou d’une mauvaise connexion. Avant d’appeler un centre de service, vérifiez d’abord dans le tableau suivant les problèmes possibles. Général ? La tonalité de touche ne s’entend pas. ✔ La sortie de préampli est en cours d’utilisation.☞ La tonalité de touche ne peut être émise par le jack de préampli. Source tuner ? La réception radio est mauvaise. ✔ L’antenne de la voiture n’est pas sortie.☞ Sortez l’antenne complètement.✔ Le câble de commande de l’antenne n’est pas connecté.☞ Connectez le câble correctement en vous référant à la section <Connexion des câbles aux bornes> (page 33). En source disque ? Le disque spécifié n’est pas reproduit mais un autre est reproduit à sa place.✔ Le disque spécifié est très sale.☞ Nettoyez le CD.✔ Le disque a été inséré dans une autre fente que celle spécifiée.☞ Ejectez le magasin et vérifiez le numéro du disque spécifié.✔ Le disque est très rayé.☞ Essayez un autre disque. En source de fichier audio ? Le son saute lorsqu'un fichier audio est lu. ✔ Le support média est rayé ou sale.☞ Nettoyez le support media en vous référant à la rubrique Nettoyage de CD de la section <Manipulation des CD> (page 6).✔ Le fichier audio est cassé ou n'est pas compatible.☞ Les fichiers endommagés ou incompatibles sont sautés.✔ L’enregistrement est de mauvaise qualité.☞ Enregistrez de nouveau le support média ou utilisez un nouveau support. Guide de dépannage B64-3547-00Frenchr5.indd36B64-3547-00Frenchr5.indd36 06.12.261:00:08PM06.12.261:00:08PMFrançais

Source du dispositif USB ? Le dispositif USB n'est pas détecté. ✔ Le connecteur USB est déconnecté. ☞ Connectez correctement le connecteur du dispositif USB. ? Le dispositif USB ne lit pas ses fichiers audio. ✔ Le connecteur USB est déconnecté. ☞ Connectez correctement le connecteur du dispositif USB. Les messages ci-dessous indiquent l’état de votre système. EJECT: • Aucun magasin à disques n’a été inséré dans le changeur. Le magasin à disques n’est pas complètement inséré.

• Absence de CD dans l’unité. NO DISC: Aucun disque n’a été inséré dans le magasin à disques. TOC ERR: • Aucun disque n’a été inséré dans le magasin à disques.

• Le CD est très sale. Le CD est à l’envers. Le CD est très rayé. READ ERR: • Le nombre de fichiers ou de dossiers qui ont été stockés dans le dispositif USB connecté dépasse la limite.

• Le système de fichier du dispositif USB connecté est cassé. ➪ Copier à nouveau les fichiers et les dossiers pour le dispositif USB en vous référant à http://www.kenwood.com/usb/. Si le message d'erreur est toujours affiché, initialiser le dispositif USB ou utiliser un autre dispositif USB. E-05: Le disque est illisible. BLANK: Rien n’a été enregistré sur le MD. NO TRACK: Aucune plage n’est enregistrée sur le MD bien qu’il y ait un titre. NO PANEL: La façade de l’unité esclave connectée à cet appareil a été enlevée. E-77: L’appareil fonctionne mal pour certaines raisons. ➪ Appuyez sur la touche reset sur l'appareil. Si le code "E-77" ne disparaît pas, consultez la station technique la plus proche. E-99: Il y a une anomalie dans le magasin de disque. Ou l’unité fonctionne mal pour une raison quelconque. ➪ Vérifiez le magasin à disques. Appuyez ensuite sur la touche reset de l’unité. Si le code "E-99" ne disparaît pas, consultez votre centre de service le plus proche. LOAD: Les disques ont été échangés dans le changeur de disque. READING: L’appareil lit les données sur le disque. B64-3547-00Frenchr5.indd37B64-3547-00Frenchr5.indd37 06.12.261:00:09PM06.12.261:00:09PM38

Français HOLD: Le circuit de protection de l’appareil se met en service quand la température à l’intérieur du changeur de disques automatique dépasse 60°C (140°F), arrêtant toutes les opérations.➪ Refroidir l’appareil en ouvrant les fenêtres ou en mettant en service l’air conditionné. Quand la température descend au dessous de 60°C (140°F), la lecture du disque reprend de nouveau.IN (clignote): Le lecteur CD ne marche pas correctement.➪ Réinsérez le CD. Si le CD ne peut pas être éjecté ou si l’affichage continue à clignoter même si le CD a été correctement remis en place, veuillez couper le courant et consulter votre centre de service après-vente le plus proche.PROTECT: Le fil d’enceinte a un court-circuit ou touche le châssis du véhicule, et par conséquent la fonction de protection est activée.➪ Disposez ou isolez le câble d’enceinte correctement et appuyez sur la touche reset. Si le code "PROTECT" ne disparaît pas, consultez la station technique la plus proche.NA FILE: Le format du fichier audio lu n'est pas supporté par cette unité.➪ ----COPY PRO: Un fichier interdit de copie a été lu.➪ ----DEMO: Le mode de démonstration a été sélectionné.➪ Le <Configuration du mode de démonstration> (page 29) est activée. Désactivez-le.NO DVICE: Le dispositif USB est sélectionné en tant que source bien qu'aucun dispositif USB ne soit connecté. ➪ Réglez la source sur n’importe quelle autre source que USB. Connectez un périphérique USB puis repassez à la source USB. NA DVICE: Un dispositif USB incompatible est connecté.➪ Pour connaître les dispositifs USB compatibles, reportez-vous à <http://www.kenwood.com/usb/>.NO MUSIC/E-15: • Le dispositif USB connecté contient des fichiers audio illisibles. • Le support utilisé ne dispose pas de données enregistrées que l’appareil peut lire.USB ERR: Le dispositif USB connecté appartient à une classe de courant supérieure à la limite autorisée. ➪ Vérifiez le dispositif USB en vous reportant à <http://www.kenwood.com/usb/>. Un problème peut être survenu sur le dispositif USB connecté.➪ Changez de source en utilisant n'importe quelle source autre qu'USB.Ôtez le périphérique USB.iPod ERR: La connexion à l'iPod a échoué.➪ Enlevez le périphérique USB, puis reconnectez-le.➪ Vérifiez que le logiciel de l'iPod soit de la version la plus récente.REMOVE: Le mode Enlever a été sélectionné pour le périphérique USB. Vous pouvez enlever le périphérique USB en toute sécurité. Guide de dépannage B64-3547-00Frenchr5.indd38B64-3547-00Frenchr5.indd38 06.12.261:00:09PM06.12.261:00:09PMFrançais

Section tuner FM Plage de fréquence (espacement de 50 kHz) : 87,5 MHz – 108,0 MHz Sensibilité utilisable (S/N = 26dB) : 0,7 μV /75 Ω Sensibilité silencieuse (S/N = 46dB) : 1,6 μV /75 Ω Réponse en fréquence (±3,0 dB) : 30 Hz – 15 kHz Taux de Signal/Bruit (MONO) : 65 dB Sélectivité (DIN)(±400 kHz) : ≥ 80 dB Séparation stéréo (1 kHz) : 35 dB Section tuner MW Plage de fréquence (espacement de 9 kHz) : 531 kHz – 1611 kHz Sensibilité utilisable (S/N = 20dB) : 25 μV Section tuner LW Plage de fréquence : 153 kHz – 281 kHz Sensibilité utilisable (S/N = 20dB) : 45 μV Section Disque Compact Diodes laser : GaAlAs Filtre numérique (A/N) : 8 fois suréchantillonnage Convertisseur A/N : 1 Bit Vitesse de l’axe : 1000 – 400 rpm (CLV 2 fois) Pleurage et scintillement : Non mesurables Réponse en fréquence (±1 dB) : 10 Hz – 20 kHz Distorsion harmonique totale (1 kHz) : 0,008 % Taux de Signal/Bruit (1 kHz) : 110 dB Gamme dynamique : 93 dB Décodage MP3 : Compatible avec le format MP3 1/2 Décodage WMA : Compatible Windows Media Audio Décode AAC : Fichiers AAC-LC ".m4a" Signal WAV : MIC linéaire Section audio Puissance de sortie maximum : 50 W x 4 Puissance de sortie (DIN45324, +B=14,4V) : 30 W x 4 Impédance d’enceinte : 4 - 8 Ω Action en tonalité Graves : 100 Hz ±8 dB Centrale : 1 kHz ±8 dB Aiguës : 10 kHz ±8 dB Niveau de préamplification/charge (pendant le mode CD) : 2500 mV/10 kΩ Impédance de sortie préamplificateur : ≤ 600 Ω Interface USB Standard USB : USB1.1/ 2.0 Système de fichiers : FAT16/ 32 Courant d’alimentation maximum : 500 mA Décodage MP3 : Compatible avec le format MP3 1/2 Décodage WMA : Compatible Windows Media Audio Décode AAC : Fichiers AAC-LC ".m4a" Signal WAV : MIC linéaire Entrée auxiliaire (KDC-W4737U/KDC-W4737UY) Réponse en fréquence (±1 dB) : 20 Hz – 20 kHz Tension maximale d’entrée : 1200 mV Impédance d’entrée : 100 kΩ Général Tension de fonctionnement (11 – 16V admissible) : 14,4 V Courant absorbé : 10 A Taille d’installation (L x H x P) : 182 x 53 x 155 mm Masse : 1,40 kg Les spécifications sont sujettes à changements sans notification. Spécifications B64-3547-00Frenchr5.indd39B64-3547-00Frenchr5.indd39 06.12.261:00:10PM06.12.261:00:10PM40
