MCDKIT16 - Lecteur DVD portable Marquant - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lecteur DVD portable
Écran	Écran LCD de 16 pouces
Formats supportés	DVD, CD, MP3, JPEG
Connectivité	Port USB, sortie AV
Autonomie de la batterie	Environ 5 heures
Dimensions	Dimensions compactes pour un transport facile
Poids	Léger, idéal pour les déplacements
Utilisation	Idéal pour les voyages, les sorties en voiture, et les soirées cinéma à domicile
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs
Informations générales	Vérifier la compatibilité des formats avant l'achat

FOIRE AUX QUESTIONS - MCDKIT16 Marquant

Comment charger le lecteur DVD portable Marquant MCDKIT16 ?

Pour charger le lecteur, utilisez le câble d'alimentation fourni et branchez-le à une prise secteur. Assurez-vous que l'indicateur de charge s'allume.

Pourquoi le lecteur ne s'allume pas ?

Vérifiez que le lecteur est correctement chargé. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur une autre prise ou vérifiez le câble d'alimentation.

Comment lire un DVD sur le Marquant MCDKIT16 ?

Insérez le DVD dans le compartiment de lecture avec la face imprimée vers le haut, puis appuyez sur le bouton 'Play' pour commencer la lecture.

Le lecteur ne lit pas le DVD, que faire ?

Assurez-vous que le DVD est propre et exempt de rayures. Essayez un autre DVD pour vérifier si le problème persiste.

Comment ajuster le volume du son ?

Utilisez les boutons de volume situés sur le côté du lecteur pour augmenter ou diminuer le son pendant la lecture.

Le lecteur DVD portable Marquant MCDKIT16 peut-il lire des fichiers vidéo depuis une clé USB ?

Oui, le Marquant MCDKIT16 prend en charge la lecture de fichiers vidéo depuis une clé USB. Insérez simplement la clé USB dans le port USB et sélectionnez le fichier à lire.

Comment régler la luminosité de l'écran ?

Vous pouvez régler la luminosité de l'écran dans les paramètres du menu. Accédez au menu, sélectionnez 'Paramètres' puis 'Luminosité'.

Le lecteur fonctionne-t-il avec des écouteurs ?

Oui, vous pouvez connecter des écouteurs au port audio 3,5 mm pour une écoute privée.

Que faire si l'écran est bloqué ?

Essayez de redémarrer le lecteur en le débranchant et en le rebranchant. Si le problème persiste, réinitialisez l'appareil en suivant les instructions du manuel.

Y a-t-il une garantie pour le produit ?

Oui, le Marquant MCDKIT16 est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat.

MODE D'EMPLOI MCDKIT16 Marquant

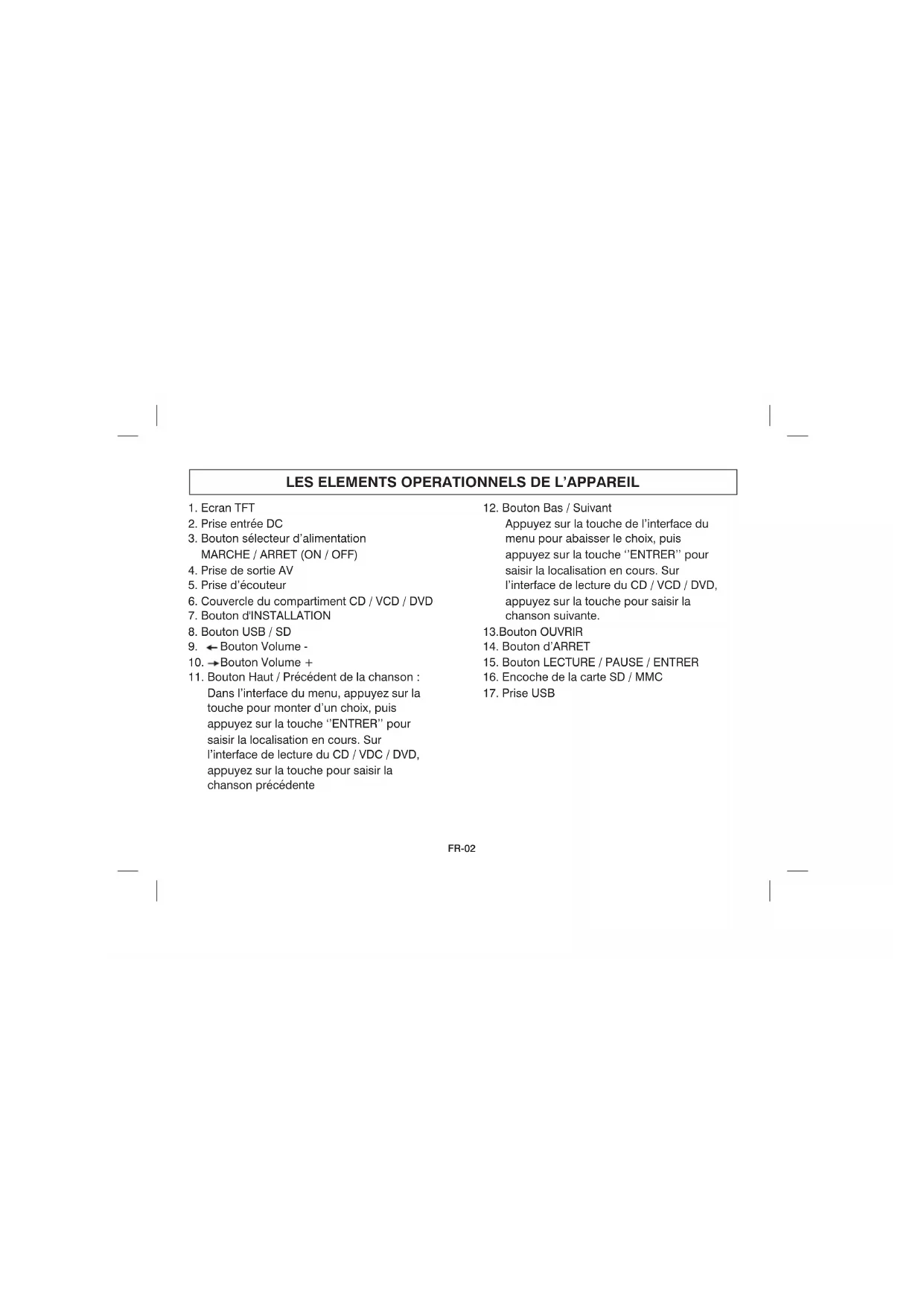

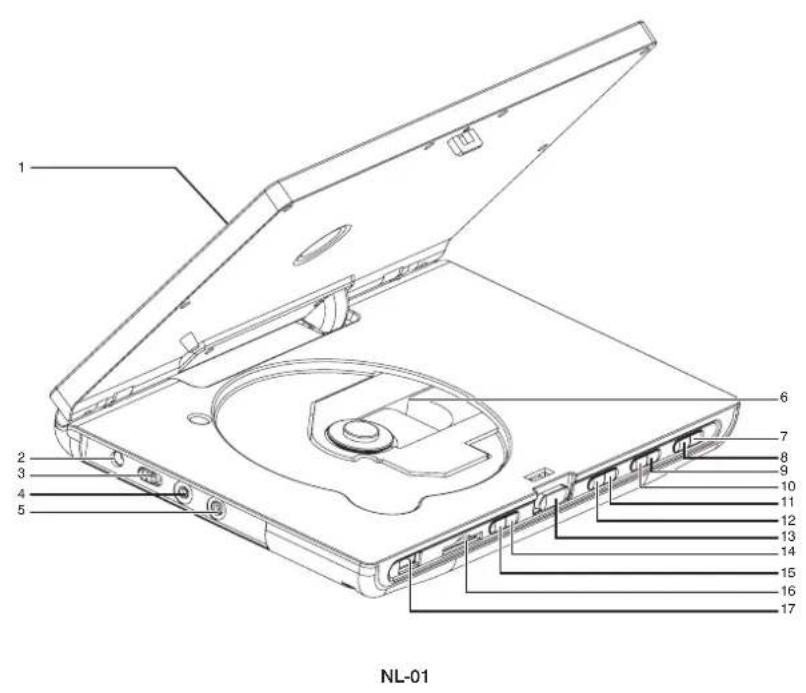

1. Ecran TFT
2. Prise entree DC
3. Bouton selecteur d'alimentation MARCHE / ARRET (ON / OFF)
4. Prise de sortie AV
5. Prise d'écouteur
6. Couvercle du compartment CD / VCD / DVD
7. Bouton d'INSTALLATION
8. Bouton USB / SD
9. Bouton Volume -
10. →Bouton Volume +

11. Bouton Haut / Précédent de la chanson : Dans l'interface du menu, appuyez sur la touche pour monter d'un besoin, puis appuyez sur la touche "ENTRER" pour saisir la localisation en cours. Sur l'interface de lecture du CD / VDC / DVD, appuyez sur la touche pour saisir la chanson précédente

12. Bouton Bas / Suivant Appuyez sur la touche de l'interface du menu pour abaiser le choix, puis appuyez sur la touche "ENTRER" pour saisir la localisation en cours. Sur l'interface de lecture du CD / VCD / DVD, appuyez sur la touche pour saisir la chanson suivante.

13.Bouton OUVRIR
14. Bouton d'ARRET
15. Bouton LECTURE / PAUSE / ENTRER
16. Encoche de la carte SD / MMC
17. Prise USB

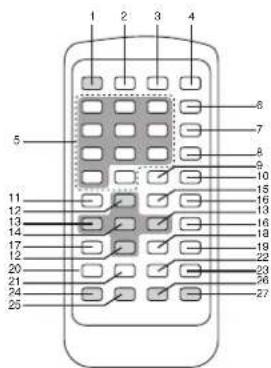

TELECOMMANDE

1. Touche TFT MARCHE / ARRET

2. Touche ZOOM

3. Touche CARTE / USB

4. Touche VOL- / +

5. Touche AFFICHAGE

6. Touche AUDIO

7. Touche MUET

8. Touche SOUSTITRE

9. Touche Numérique

10. Touche LECTURE / PAUSE

11. Touche REPETITION

12. touche

13. Touche A-B

14. touche

15. Touche ALLER

16. touche

17. Touche TITRE

18. Touche

19. Touche d'ARRET

20. Touche ANGLE

21. Touche INSTALLATION

22. Touche P / N

23. Touche ▲/▼

24. Touche PROG.

13.Touche /

1. Touche Menu / PBC

2. Touche OK

ATTENTION:

1. Lors de l'utilisation de la télécommande, veiliez à ce qu'elle soit dirigée directement vers le recepteur de l'appareil, et évitez de l'utiliser à un angle supérieur à 45^ et de plus de 5m de distance, l'indicateur n'affichant aucune barre.
2. Lorsque la télécommande n'est pas utilisée, changez la pile tl indiqued sur l'image de droite.
3. Si la pile n'est pas utilisée pendant une longue durée, retrecze la.

FR-03

INSTRUCTION DES TOUCHES DE LA TELECOMMANDE

1. TFT MARCHE / ARRET (ON / OFF) Touche de Marche / Arret affichage de l'écran TFT.
2. USB / CARTE : Appuyez sur cette touche pour désirer parmi DISQUE, CARTE et USB.
3. Bouton Affichage : Affiche les informations de la chanson en cours.
4. Muet: Bouton discretion.
5. Touche numérique, appuyez sur un chiffre pour la lecture du titre souhaïte.
6. Bouton Rétpeper:
   Vous modifier le mode de répétition à chaque fois que vous appuyez sur le bouton REPETER.
   Pendant la lecture d'un MP4 / VCD / CD, vous disposez de trois modes: Rétpeper une fois, Rétpeper tout et Désactivé.
   Pendant la lecture d'un DVD, vous disposez de quatre modes: Rétpeper Chapitre, Rétpeper Titre, Rétpeper tout et Désactivé.
   Remarque: Pendant la lecture d'un VCD, le mode PCB doit être désactivé.
7. Bouton A-B:
   Répetez la lecture entre les points A-B pour tous les disques.
   1) Appuyez sur le bouton "A-B" une fois pour déterminer le point du début de la lecture repétée. ("Rep A-" apparait sur l'écran TFT).
   2) Appuyez sur le bouton "A-B" une nouvelle fois pour déterminer le point d'arrêt de la lecture repétée. ("Rep A-B" apparait sur l'écran TFT)
   3) Appuyez à nouveau sur le bouton "A-B" pour

annulier. (L'annulation d'A-B s'affiche à l'écran TV)

1. Touche ALLER A
   Appuyez sur cette touche pour configuer le début de lecture. Appuyez sur la touche, l'écran affichera les informations de lecture, appuyez sur la touche de gauche ou de croite pour déplacer la surbrillance sir le orceau de votrechioix, puis appuyez sur les touches numériques pour configuer la valeur.
2. Bouton Titre: Appuyez sur ce bouton pour afficher le titre lu du disque.
3. Bouton Arret: Arrête la lecture
4. Bouton Réglage: Accède à l'interface de réglage du DVD.
5. Boutons Haut / Bas : Appuyez sur ces boutons pour déplacer l'option vers le haut / bas, puis appuyez sur le bouton "OK" pour valider l'emplacement en cours.
6. Boutons Gauche / Droit : Appuyez sur ces boutons pour déplacer l'option vers la gauche / droite, puis appuyez sur le bouton "OK" pour valider l'emplacement en cours.
7. Bouton OK: Appuyez pour acceder à une fonction du menu ou confirmer et exécuter une sélection.

8. Touche ZOOM Appuyez sur cette touche successivement pour faire un Zoom 2, Zoom 3, Zoom 4, Zoom 1 / 2, Zoom 1 / 3, Zoom 1 / 4, Zoom : arrêt.

9. Vol- / + : Diminue / Augmente le volume.

10. Touche audio :Mode CD / VCD, accedez au menu de réglage Audio, appuyez successivement sur cette touche pourCHOISIR l'audio stéreo gauche, droite.

11. Bouton Sous titre : Lors de la lecture d'un DVD, la fonction du bouton change selon le titre. (Un DVD a plus de 32 langues).

12. Bouton Lecture / Pause : Bascule entre Lecture et Pause.

13. <touche

Touché de recherche rapide en arrêté

1. touche

Touché de recherche rapide en avant

1. Touche, touche de saut de plage precedente

2. Touche, touche de saut de plage suivante

3. Touche d'angle

Quand you regardez un DVD de match, de comédie musicale, de piece de theatre en appuyant sur cette touche vous pouvez désir divers angles pour en visualiser les détails.

1. Touche P / N

Basculer entre les modes PAL et NTSC

1. Bouton PROG: Appuyez sur le bouton PROG et entrez les pistes souhaitées dans l'ordre en réglant la lecture programmée.

Appuyez sur ce bouton pour acceder à l'interface de lecture programmée comme indiqué ci-dessus :

Lors de la lecture d'un DVD:

T' indique le Titre, C' indique le Chapitre

Lors de la lecture de CD / VDC

Appuyez sur les boutons Haut / Bas et Gauche / Droite pour déplacer la barre éclairée à l'endroit souhaïe, puis appuyez sur un bouton numéroter pour régler le titre et le chapitre souhaïes. Déplacez la barre éclairée pour "lire" à la fin du réglage de la lecture programmée. Appuyez ensuite sur le bouton OK. L'appareil lira le DISQUE DVD dans l'ordre que vous venez de programme. Pour annuler la lecture programmée, déplacez la barre éclairée sur "Effacer", puis appuyez sur le bouton OK. Conseil: Lorsque vous lisez un DVD, vous neccess saisir le titre et le chapitre, et lorsque vous lisez un MP3 / MP4 / CD / VCD, vous neccess simplement saisir le chapitre.

1. Menu / PBC :

Lors de la lecture d'un CD / VCD, ouvrez ou fermez la fonction PBC.

Lors de la lecture d'un DVD, accedez au menu de lecture des chansons.

FONCTIONNEMENT GENERAL

1. Branchez une extrémite du cable principal à la prise ENTREE CC et l'autre extrémite à une prise CA, le méoin lumineux sera rouge.
2. Appuyez sur le bouton d'ouverture du compartment CD / VCD / DVD pour ourir le couvercle du compartment et placez le DISQUE.
3. Mettez le bouton MARCHE / ARRET sur MARCHE, le témoin lumineux sera vert et

LECTURE D'UN DVD

1. Allumez l'appareil, inserez le disque et fermez le couvercle, l'appareil demarrera automatiquement la lecture. (Si une mauvaise touche est activee, "TOUCHE INVALIDE" s'affichera a I'ecran.)
2. Recherche Titre / Chapitre (1) Certains disques auront plusieurs titres et chacun contiendra plusieurs chapritres.En mode lecture, appuyez sur le bouton Titre de la telecommande et I'ecran indiquera le titre. (2)Appuyez sur les boutons Haut/Bas et Gauche / Droit pour selectionner le titre souhaite, plus appuyez sur le bouton "OK" pour lore. (3)Selectionne le chapitre des pistes a litre a l'aide des boutons numerotes 0-9"et "10 + " (le numero saisi doitetre inférieur a celui de

tous les chaprites), puis appuyez sur "ENTRER" pour lire.

1. Précédent et Suivant
   Pendant la lecture, appuyez sur les boutons "«" ou "»" de la télécommande. A chaque fois que vous appuyez sur un de ces boutons, vous sautez un chapitre à生存. Appuyez sur "«" pour生存 à partir du chapitre suivant et sur "»" pour生存 à partir du chapitre précédent.
2. Avance rapide et retard rapide (1) Appuyez sur les boutons" ou pour activer les fonctions d'avance rapide ou de retard rapide. (2) Lorsque vous appuyez sur le bouton l'avance rapide change de vitesses : X2, X4, X8, X20 et lecture normale.

(3) Lorsque vous appuyez sur le bouton
"«", le retour rapide change de vitesses : X2, X4, X8, X20 et lecture normale.
5. Mettre la lecture d'un disque en pause (1) Appuyez sur le bouton "H" pourmettre le disque en pause.
(2) Appuyez à nouveau sur le bouton "H" pour redémarrer la lecture.
6. Arreter la lecture (1) Appuyez une fois sur le bouton "■" et la lecture s'arrête. Appuyez a nouveau sur ce bouton pour arreter toutes les lectures sans le dernier enregistrement. (2) Appuyez sur le bouton "■" pour reprendre la lecture au moment où elle s'est arrêtée.
7. Change le sous-titre
Cette fonction n'est disponible que lorsque deux langues de sous-titres au minimum sont enregistrées sur le disque. Appuyez sur la touche "SOUS-TITRE" de la télécommande pendant la lecture pour modifier les langues sous-titrées disponibles. Le changement de la langue sous-titrée parmi les langues supportées par le DISQUE est effectué en appuyant successivement sur la touche.

Certsains disques proposent pour la plupart des 32 langues. Veuillez consulter les indications sur le sous-titre inscrites sur le disque, le numero indique le nombre de langues enregistrées.

1. Fonction Repeter
   Appuyez sur le bouton "REPETER" de la télécommande pour repeter la lecture.
   Appuyez une première fois pour indiquer le mode de répetition en cours et seLECTIONnez le mode de répetition en appuyant plusieurs fois sur le bouton. Le mode de répetition est inscrit dans un cercle comme indiqué ci-dessous: Repeter le chapitre → repeter le titre → Tout repeter → arrêt de la répetition.

2. Répéter un segment
   Appuyez sur le bouton "A-B" de la télécommande pour sélectionner
   Le segment que vous souhaitez tire. La valeur par défaut est désactivée.
   Appuyez une fois pour commencer le segment à répéter à partir du point A et deux fois pour terminer le segment à répéter au point B.
   Appuyez une troisième fois pour arrêter la fonction de répétition.

3. Etat de l'écran d'affichage en mode lecture En mode lecture, appuyez sur le bouton "AFFICHAGE" de la télécommande, l'écran

indique I'etat de la lecture : durée de lecture du titre, temps restant du titre à litre, durée de lecture du chapitre et temps restant du chapitre à litre.

REGLAGE DES FONCTIONS DU MENU DU DVD

Appuyez sur le bouton "REGLAGE" de la télécommande ou de l'appareil, l'écran indiquera le menu de réglage. Appuyez sur une touche directionnelle (Boutons Haut / Bas / Gauche / Droit) pour déplacer la barre éclairée et régler les fonctions. Appuyez sur les boutons OK pour confirmer et "REGLAGE" pour quitter l'interface de réglage.

1. Configuration du système

(1) Système de télévision NTSC PAL
(2) Ecran de veille
MARCHE
ARRET
(3) Type de Television
4:3 PS
4:3 LB
16:9
(4) Mot de passer

(5) Classification

TOUS PUBLICS JEUNES

Tous publics

Contrôle parental

Déconseillé au moins de 13 ans

Autorisé à tous publics avec accord parental

Interdit au moins de 18 ans

Déconseillé au moins de 17 ans

ADULTE

(6) Par défaut

RESTAURER

1. Configurations des langues

(1) Langues OSD

ANGLAIS

FRANCAIS

ALLEMAND

HOLLANDAIS

(2) Langue audio

ANGLAIS

FRANCAIS

ALLEMAND

HOLLANDAIS

(3) Lanque sous-titrée

ANGLAIS

FRANCAIS

ALLEMAND

HOLLANDAIS

(4) Menu des langues

ANGLAIS

FRANCAIS

ALLEMANO

HOLLANDAIS

1. Configuration video

(1) Luminosite

12

10

8

6

4

2

0

(2) Contrast

12

10

8

6

4

2

0

(3) Teinte

+6

+4

+2

0

-2

-4

-6

(4) Saturation

12

10

8

6

4

2

0

(5) Nettete

8

6

4

2

1. Configuration numérique

(1)Mg

Signal compressé

Compression

(2) Taux de compression

Total

6/8

4/8

2/8

Null

(3)MONO DUO

Stereo

MONO G

MONO D

MONO MIXTE

LECTURE CD / VCD

Le mode de lecture s'adapte au type de disques dans sa selection.

1. Lecture du Titre VCD / Chapitre (Le disqu doit avoir une fonction PCB qui doit etree activée)

Appuyez sur la touche "Menu / PCB" pendant la lecture pour afficher le titre sur l'écran. Appuyez sur la touche numérique de "0 à 9" et "10 + " pour désirer le chapitre désiré (le numéro saisi doit être inférieur à la quantité totale des chaprites).

1. Sélectionner un numéro pendant la lecture du CD

Appuyez sur les boutons numérotes "0~9" ou "10+" de la télécommande pour sélectionner une chanson en fonction du numéro de la piste (si le numéro de la piste est supérieur à la gamme du disque, l'entrée ne sera pas valide).

P. ex.: Pour selectionner la douzieme piste, appuyez tout d'abord sur "10+ ", puis sur "2".

1. Précédent et Suivant
   Pendant la lecture, appuyez sur les boutons
   "« » ou « » de la télécommande. A chaque fois que vous appuyez sur un de ces boutons, vous sautez un chapitre à lire.

Appuyez sur " pour lire a partir du chapitre

suivant et sur ">> pour dire à partir du chapitre precedent.

1. Avance rapide et Retour rapide(1) Appuyez sur les boutons " >>" ou " <<" pour activer les fonctions d'avance rapide ou de retour rapide.
   (2) Lorsque vous appuyez sur le bouton " >>, l'avance rapide change de vitesses : X2, X4, X8, X20 et lecture normale.
   (3) Lorsque vous appuyez sur le bouton 假 ^ ,le回头 rapide change de vitesses : X2, X4, X8, X20et lecture normale.
2. Mettre la lecture d'un disque en pause
   (1) Appuyez sur le bouton "H" pourmettre le disque en pause.
   (2) Appuyez à nouveau sur le bouton "H" pour reprendre la lecture.
3. Arrête la lecture
   (1) Appuyez une fois sur le bouton "■", et la lecture s'arrête. Appuyez à nouveau sur ce bouton pour arreter toutes les lectures sans le dernier enregistrement.
   (2) Appuyez sur le bouton "H" pour reprendre la lecture au moment où elle s'est arrêtée.
4. Fonction de répétition Appuyez sur la touche "RéPÉTER" de la télécommande pour répéter la lecture.

Appuyez une fois pour afficher le mode actuel de répétition, sélectionnez le mode de répétition en fonction du nombre de pressions, le mode de répétition se déroule selon le cyle suivant: Une répétition repeter DIR (Répétoire) Tout repeter arrêt de la répétition.

1. Répéter un segment

Appuyez sur le bouton "A-B" de la télécommande pour selectionner le segment que vous souhaitez dire. La valeur par défaut est désactivée.

Appuyez une fois pour commencer le segment à répéter à partir du point A et deux fois pour terminer le segment à répéter au point B.

Appuyez une troisième fois pour arrêter la fonction de répétition.

1. Affichage à l'écran du statut de lecture Pendant la lecture, en appuyant sur la touche "AFFICHER" de la télécommande, Le statut de lecture s'affichera à l'écran : Piste, durée de lecture du chapitre, durée restante du chapitre.

10.Modifiez la sortie d'audio Appuyez sur la touche "Audio" pendant la lecture, les modes audio changeront successivement chaque fois que la touche est activée.Basculer entre:Gauche,Droite, Stereo

LECTURE JPEG

Un disque JPEG est concu a partir de nombreuses listes. Chaque liste contient de nombreuses images JPEG.

Après avoir choisi un disque JPEG à litre, l'appareil le lancera automatiquement.

Appuyez sur les boutons "Haut / Bas" ou "Gauge / Droit" de la télécommande pour selectionner une image différente. Appuyez sur le bouton "OK" pour visionner l'imagSouhaitee et "Gauge" pour revenir au menu.

LECTURE MP3 / MP4

1. MP3 / MP4 est conçu à partir de nombreuses listes (dossiers).
   Chaque liste contient de nombreuses pistes MP3 / Mp4.
   Après avoir choisi un disque à lire, l'appareil lancera automatiquement le mode MP3 / Mp4. Appuyez sur les boutons "Haut / Bas" pour sélectionner une page.
   Appuyez sur les boutons "Haut / Bas" et "Gauche / Droit" pour selectionner une piste. Appuyez sur le bouton "OK" pour dire la piste selectionnée. Appuyez sur le bouton "Gauche" pour revenir au dossier.
2. Avance rapide et Retour rapide
   (1)Appuyez sur les boutons ou pour activer les fonctions d'avance rapide ou de retard rapide.
   (2)Lorsque you appuyez sur le bouton 串 ^ 串 ,l'avance rapide change de vitesses : X2, X4, X8, X16 et lecture normale.
   (3)Lorsque you appuyez sur le bouton " 已 ,le retour rapide change de vitesses : X2, X4, X8, X16 et lecture normale.
3. Mettre la lecture d'un disque en pause
   (1) Appuyez sur le bouton "M" pourmettrele disquen pause.
   (2) Appuyez à nouveau sur le bouton "H" pour rédemarré la lecture.
4. Arrêter la lecture
   (1) Appuyez une fois sur le bouton "■" pour arrêté

la lecture. Appuyez à nouveau sur ce bouton pour arreter toutes les lectures sans le dernier enregistrement.

(2) Appuyez sur le bouton "H" pour répandre la lecture au moment où elle s'est arrêtée.
5. Fonction Repeter

Lorsque vous lisez un disque, appuyez sur le bouton "répéter" pour sélectionner la fonction de répétition. Appuyez une fois pour sélectionner une piste à répéter.
Appuyez une deuxieme fois pour selectionner un
dossier ou un repertoire à repeter. Appuyez une
troisieme fois fou rpee répertet tout le disque.
Appuyez une quatrième fois fou pour fermer.
Mode Repeter : repeter "DESACTIVE" repeter
"UN" repeter "REP" repeter "TOUT".
6. Repeter un segment
Appuyez sur le bouton "A-B" de la télécommande pour selectionner le segment que vous souhaitez dire. La valeur par défaut est désactivée.
Appuyez une fois pour commencer le segment à repeter à partir du point A et deux fois pour terminer le segment à repeter au point B. Appuyez une troisième fois pour arreter la fonction de répetition.
7. Affichage du statut de lecture à l'écran
Pendant la lecture ou à l'arrêt, appuyez sur la touche "Afficher" de la télécommande pour voir la durée de lecture de la piste en cours.

LECTURE USB / CARTE SD / MMC

Insérez la clé USB ou la carte SD / MMC dans le connecteur USB ou la fente SD / MMC. Appuyez sur le bouton "USB / CARTE" de la télécommande : l'appareil lira les informations inscrites sur la clé USB ou la carte SD / MMC. Les étapes suivantes sont similaires à celles du fonctionnement DVD.

SPECIFICATIONS

Compatibilité

DISC DVD / VCD / MP3

Port USB

Emplacement de carte SD

Système : PAL / NTSC

Dimension de I'écran : 10,1 inch

Réponse de fréquence: 100Hz~20KHz

Sortie video:1VP-P(750HM)

Sortie audio : I000m VRms

Puissance:0.8Wx2

Alimentation CC : 12V 2A

Temperature operationnelle: 5^ 35^

Batterie Lithium: 7.4V / 2800mAh

Dimensions approximative : 255x175x41 mm

(I) × (H) × (P)

Poids approximatif : 970g

Accessoire: Guide d'utilisation

Télécommande, cordon AV, bloc d'alimentation,

kit de branchement voiture.

• Les specifications peuvent être modifiées sans

avis préalable.

DESCRIPTION DE L'ECRAN

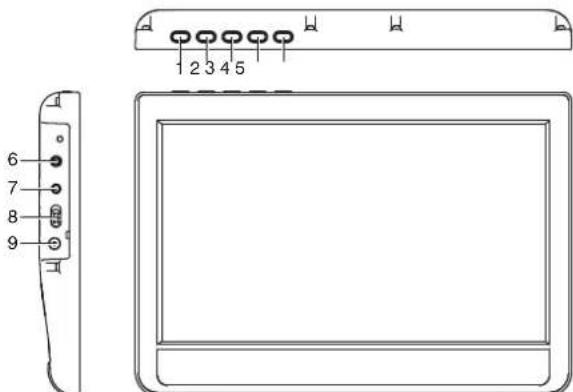

LES ELEMENTS OPERATIONNELS DE L'APPAREIL

1. Bouton VOL-/GAUCHE
2. Bouton VOL+ / DROIT
3. Bouton MENU
4. Bouton HAUT

5. Bouton BAS6. Prise de sortie des écouteurs

6. Prise d'entrée AV

7. Bouton de mise sous tension MARCHE / ARRET
8. Prise adaptateur DC IN 12V

Branchement au secteur

Utilisé à adaptateur AC / DC (AC - 100V-240V 50 / 60Hz) ou l'adaptateur de voiture (DC 12V) pour brancher l'écran à la prise DC12V.

Branchement des écouteurs

Une prise pour les écouteurs se trouve sur le côte droit de l'appareil, adaptée à tous les écouteurs standards. Lorsque les écouteurs sont utilisés, les enceintes sont éteinées.

ATTENTION: Un volume trop élevé peut endommager votre audition en particulier lors de l'utilisation des écouteurs. Pour cette raison, veuillez baisser le volume avant de brancher les écouteurs.

Branchement d'entrée AV

Adapté aux cordons AV standards pour brancher l'écran à d'autres apparciels.

Connection avec l'unité principal:

Prenez le cable Audio/Video situé dans la boîte, et inserez le jack dans la prise de sortie

du lecteur Principal, et la deuxieme prise jack dans l'entrée de l'unité moniteur.

FONCTIONS DES TOUCHES

Volume

Appuyez sur les touches VOL+ ou VOL-

pour augmenter ou diminuier le volume.

REGLAGE

Appuyez sur la touche MENU des
configurations du système.
LUMINOS
CONTRASTE
CONTRASCOILFUB

COOLEUR

- MODE TFT

STANDARD

CLAIR

FAIBLE

GAUCHE / DROITE ou HAUT / BAS

Appuyez sur la touche MENU pour désir une option.

Appuyez sur les touches GAUCHE / DROITE ou HAUT /

BAS pour augmenter ou diminuier ce parametre de

réglage

SPECIFICATIONS

INFORMATIONS GENERALES

Source d'alimentation: AC~100V-240V 50/60Hz

DC 12V 2A

Consommation:10W

Dimensions externes 255× 177× 23mm

(1) x(H)× P

Dimension de I'ecran: 10.1 pouces

Poids: 485g

Température de fonctionnement 5^ à 35^

(41°F a 95°F)

Humidité opérationnelle 5% à 90%

AUDIO

Puissance:0.8w×2

Réponse de fréquence : 100Hz - 20kHz

ENTBEE

Vidéo composite 1.0V P-P 75ohm synchronisation

negative

Entree audio 0,5Vrms

MARQUANT

MCDKIT-16

GEBRUKSAANWIJZING

DRAAGBARE DVD-SYSTEEM

BEDIENINGSELEMENTEN VAN HETTOESTEL
