Satellite C 665D - Ordinateur portable TOSHIBA - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Modèle	TOSHIBA Satellite C 665D
Type d'appareil	Ordinateur portable
Processeur	AMD Dual-Core
Mémoire RAM	4 Go DDR3
Stockage	500 Go HDD
Taille de l'écran	15.6 pouces
Résolution de l'écran	1366 x 768 pixels
Système d'exploitation	Windows 7 (préinstallé)
Connectivité	Wi-Fi, Ethernet, Bluetooth
Ports disponibles	USB 2.0, USB 3.0, HDMI, VGA, lecteur de carte SD
Autonomie de la batterie	Environ 4 heures
Poids	2.3 kg
Maintenance	Accès facile aux composants internes pour mise à niveau
Sécurité	Protection par mot de passe, options de chiffrement
Informations avant achat	Vérifier la compatibilité des logiciels et des mises à jour

FOIRE AUX QUESTIONS - Satellite C 665D TOSHIBA

Comment réinitialiser mon TOSHIBA Satellite C 665D aux paramètres d'usine ?

Pour réinitialiser votre ordinateur portable, redémarrez-le et appuyez sur la touche 'F8' avant que le logo Windows n'apparaisse. Sélectionnez 'Réparer l'ordinateur', puis choisissez 'Restaurer votre ordinateur à un état antérieur'. Suivez les instructions à l'écran.

Que faire si mon ordinateur portable ne s'allume pas ?

Vérifiez que l'ordinateur est bien branché et que la batterie est chargée. Essayez de retirer la batterie et de la remettre en place. Si cela ne fonctionne pas, essayez de démarrer l'ordinateur avec uniquement l'alimentation secteur.

Comment augmenter la mémoire RAM de mon TOSHIBA Satellite C 665D ?

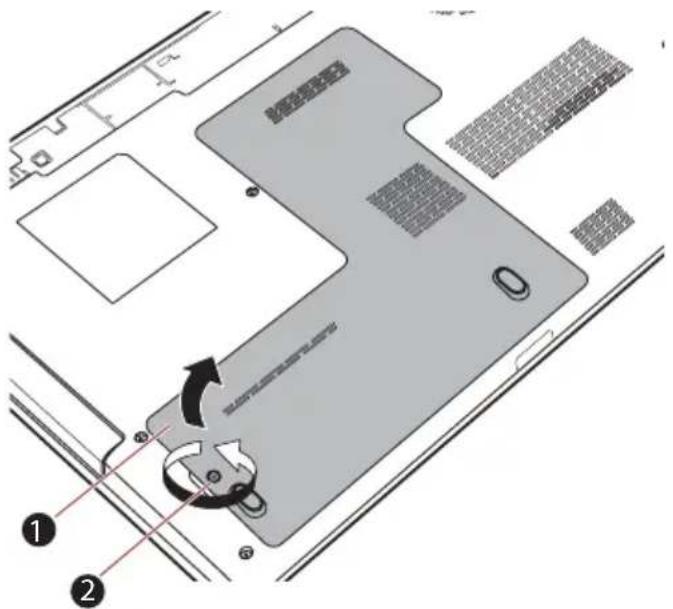

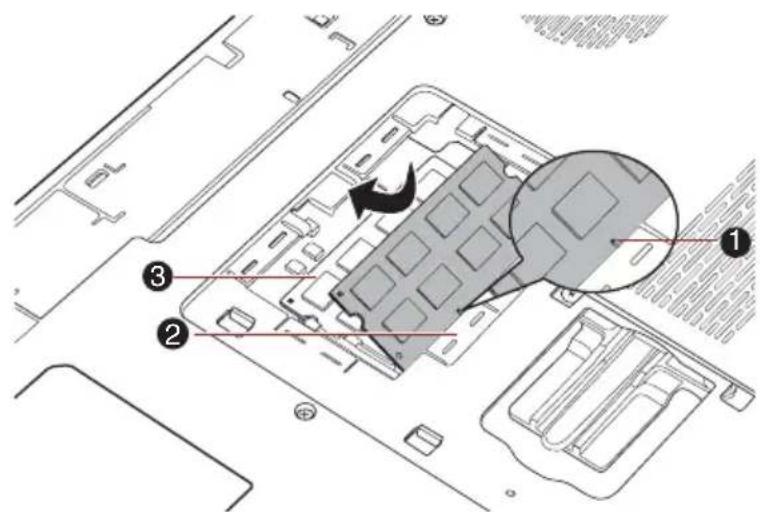

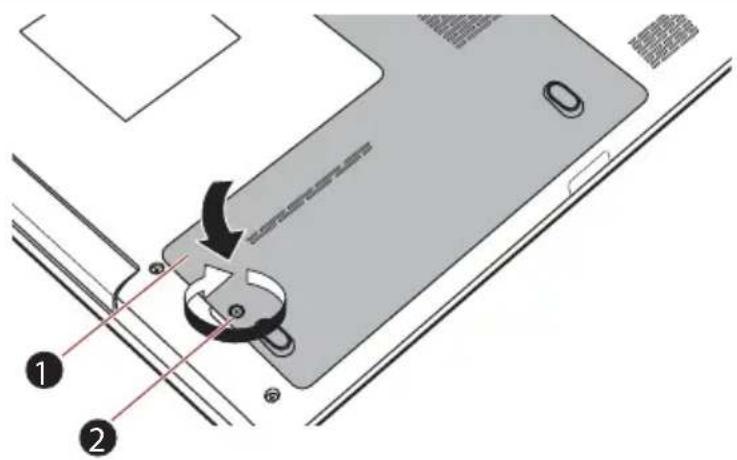

Pour augmenter la mémoire RAM, éteignez l'ordinateur, retirez la batterie et dévissez le panneau d'accès à la RAM. Remplacez les modules de RAM existants par de nouveaux modules compatibles. Assurez-vous que l'ordinateur est compatible avec le type et la taille de RAM que vous souhaitez installer.

Que faire si l'écran de mon ordinateur portable est noir ?

Vérifiez que l'ordinateur est allumé et que la luminosité de l'écran n'est pas au minimum. Essayez de connecter un moniteur externe pour voir si le problème vient de l'écran. Si l'affichage fonctionne sur le moniteur externe, il se peut que l'écran de l'ordinateur portable soit défectueux.

Comment résoudre des problèmes de connexion Wi-Fi sur mon TOSHIBA Satellite C 665D ?

Assurez-vous que le Wi-Fi est activé sur votre ordinateur en vérifiant l'interrupteur ou la combinaison de touches. Redémarrez votre routeur et votre ordinateur. Si le problème persiste, essayez de désinstaller et de réinstaller le pilote de la carte réseau.

Comment mettre à jour les pilotes de mon TOSHIBA Satellite C 665D ?

Visitez le site Web de support de TOSHIBA, entrez le modèle de votre ordinateur portable et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions fournies.

Mon ordinateur portable surchauffe, que faire ?

Vérifiez que les évents de ventilation ne sont pas obstrués. Nettoyez les ventilateurs et les grilles avec de l'air comprimé. Veillez également à utiliser l'ordinateur sur une surface dure et plane pour permettre une bonne circulation de l'air.

Comment restaurer des fichiers supprimés sur mon TOSHIBA Satellite C 665D ?

Vérifiez la corbeille pour voir si vos fichiers supprimés s'y trouvent. Si ce n'est pas le cas, utilisez un logiciel de récupération de données pour tenter de restaurer vos fichiers. Il est recommandé d'agir rapidement pour maximiser les chances de récupération.

MODE D'EMPLOI Satellite C 665D TOSHIBA

Manuel de l'utilisateur

Satellite série

C660/C665/C660D/C665D et

Satellite Pro série C660/C660D

Table des matières

Chapitre 1 Prise en main

LiSTE de verification de I'equipement 1-1

Prise en main 1-2

Options de récapération du système 1-12

Restauration du système. 1-13

Chapitre 2 Présentation

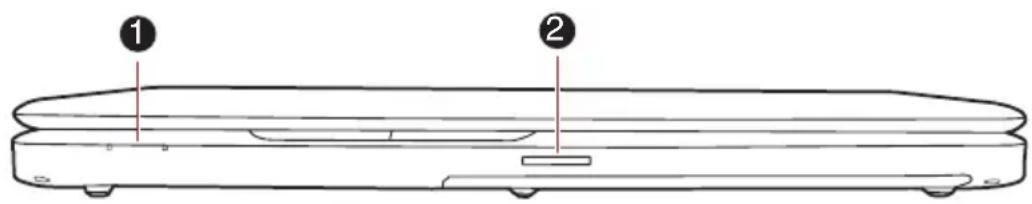

Vue avant (écran fermé). 2-1

Vue de gauche 2-2

Vue de droite. 2-4

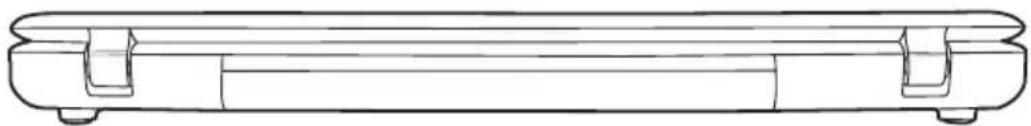

Précedente 2-4

Vue de dessous 2-5

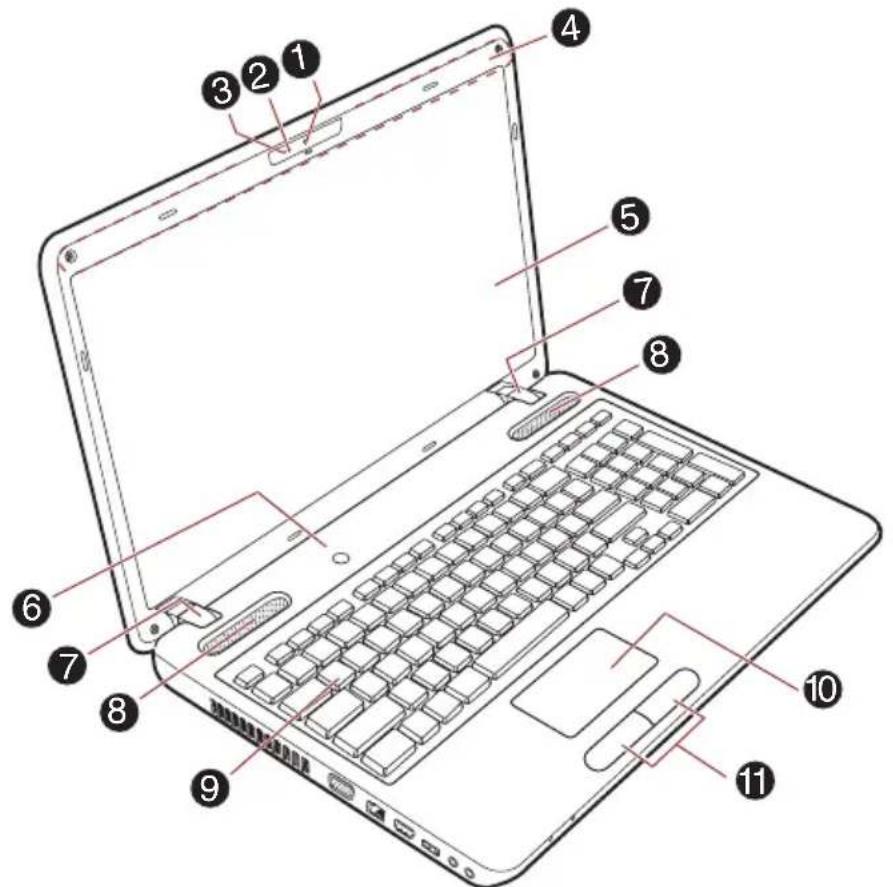

Vue avant (écran ouvert) 2-6

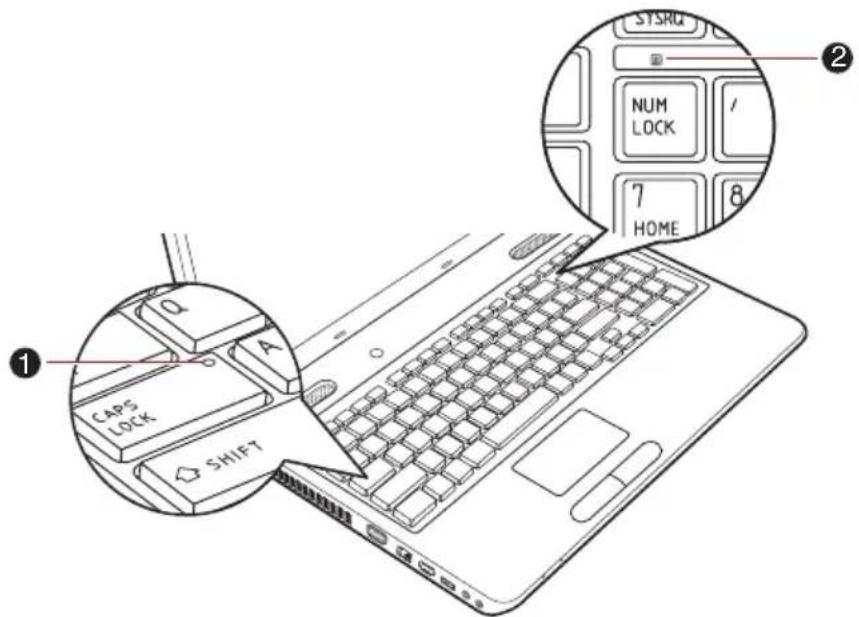

Voyants 2-8

Lecteurs optiques. 2-9

Chapitre 3 Matériel, utilisaires et options

Matériel 3-1

Fonctions speciales 3-7

Utilaires et applications 3-9

Periphériques optionnels 3-13

Chapitre 4 Concepts de base

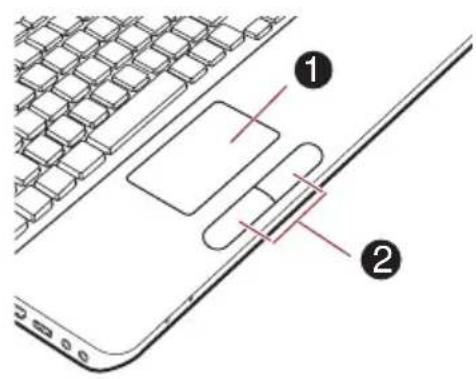

Utilisation du Touch Pad 4-1

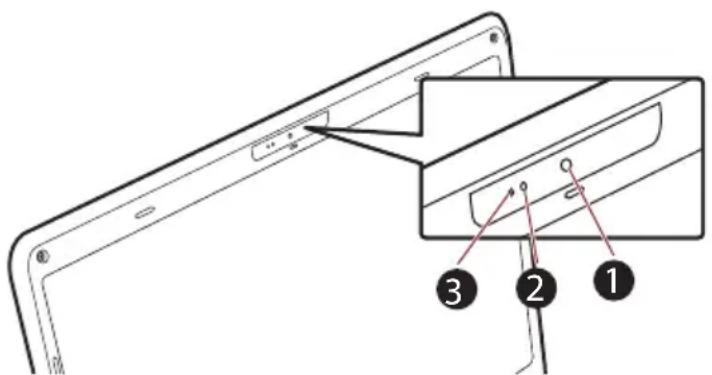

Camera Web 4-2
Utilisation de TOSHIBA Face Recognition. 4-3

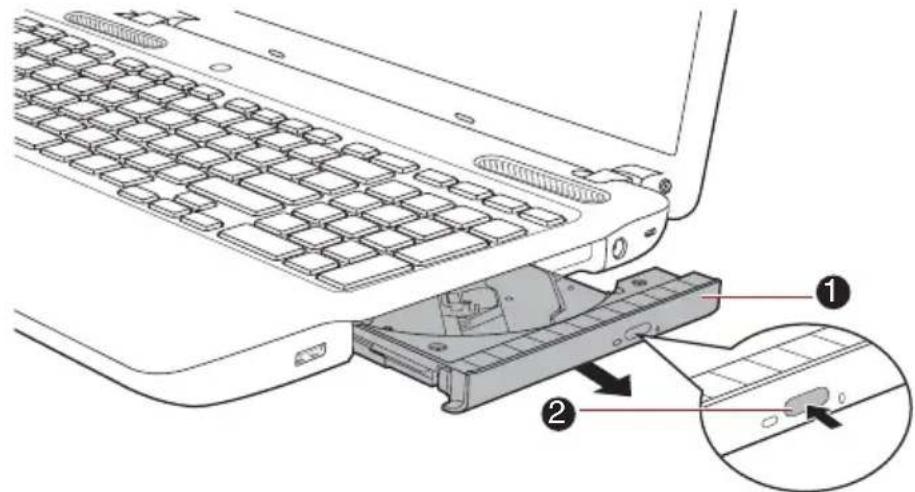

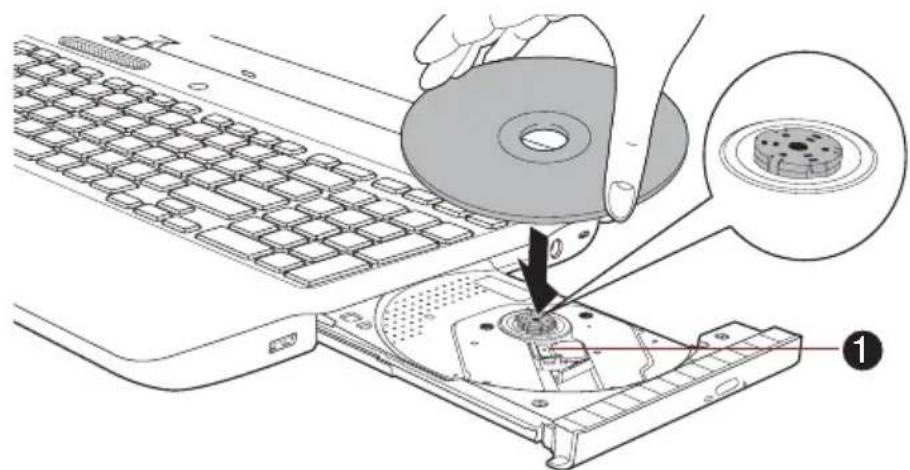

Utilisation des lecteurs de disques optiques 4-6
Ecriture de CD/DVD 4-9
TOSHIBAVIDEOPLAYER 4-15
Entretien des supports de données 4-17
Système audio 4-18
Communication sans fil 4-19

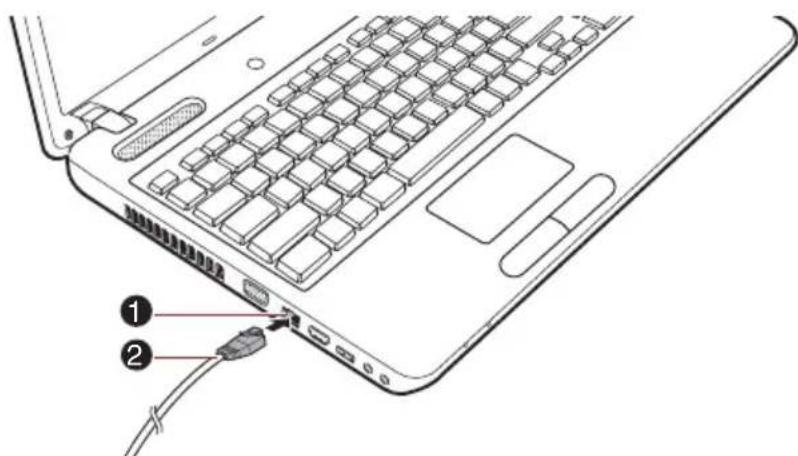

LAN 4-21
Manipulation de l'ordinateur 4-23
Refroidissement 4-24

Chapitre 5 Le clavier

Touches de fonction : F1 à F9 5-1
Touches de configuration : Combinaisons avec la touche Fn. 5-1
Touches d'accès direct 5-2
Touches Windows spécifiques 5-3
Production de caractères ASCII 5-3

Chapitre 6 Alimentation et modes de mise sous tension

Conditions d'alimentation 6-1
Supervision des conditions d'alimentation 6-2
Batterie 6-3
Utilitaire Password 6-9
Protection par mot de passer 6-10
Modes de mise sous tension. 6-10
Mise sous/hors tension à la fermeture de l'écran 6-11
Mise en veille/veille prolongée automatique du système 6-11

Chapitre 7 Configuration du matériel (HW Setup)

Accès à HW Setup 7-1
HW Setupfenetre. 7-1

Chapitre 8 Dépannage

Procedure de résolution des problèmes 8-1
Listede Verification du materiel et du systeme. 8-3
Assistance TOSHIBA 8-17

Annexe A Spécifications

Annexe B Contrôleur d'écran et mode video

Annexe C Informations relatives aux périphériques sans fil

Annexe D Cordons et connecteurs

Annexe E Notes legales de bas de page

Annexe F Procedure à suivre en cas de vol

Glossaire

Index

Copyright

© 2011 par TOSHIBA Corporation. Tous droits réservés. Selon la loi du Copyright, le présente manuel ne peut pas être reproduit, sous toute forme que ce soit, sans l'autorisation écrite préalable de TOSHIBA. TOSHIBA n'engage aucunement sa responsabilité quant à l'utilisation qui peut être faite des informations continues dans le présente ouvrage.

Première édition : mars 2011

Les droits d'auteur sur la musique, les films, les programmes informatiques, les bases de données ou toute autre propriété intellectuelle soumise à la législation sur les droits d'auteur appartiennent à l'auteur ou à leur propriété. Tout document ne peut être produit qu'à des fins personnelles. Toute autre utilisation (ce qui inclut la conversion au format numérique, la modification, le transfert ou la copie d'un ouvrage et sa diffusion sur le réseau) non autorisée par le propriétaire du copyright représentée une violation de ses droits, ce qui inclut les droits d'auteur, et fera l'objet de dommages civils ou de poursuites judiciaires. Pour toute reproduction de ce manuel, veuillez vous conformer aux lois sur les droits d'auteur en vigueur.

Responsabilités

Leprésent manuel a fait l'objet d'une procédure de révision et de validation. Les instructions et les descriptions qu'il comporte sont correctes pour votre ordinateur lors de la réduction du présence manuel. Cependant, les ordinateurs et les manuels ultérieurs peuvent être modifiés sans préavis. TOSHIBA n'assume aucune responsabilité pour les dommages liés directement ou indirectement à des erreurs, des omissions ou des incohérances entre l'ordinateur et le manuel.

Marques commerciales

Intel, Intel SpeedStep, Intel Core et Centrino sont des marques ou des marques déposées d'Intel Corporation.

AMD, le logo « flèche » d'AMD, AMD Athlon, AMD Turion, PowerPlay, Vari-Bright et les combinaisons de ces derniers sont des marques commerciales d'Advanced Micro Devices, Inc.

Windows, Microsoft et le logo Windows sont des marques déposées de Microsoft Corporation.

Bluetooth est une marque commerciale détenue par son propriété et utilisée par TOSHIBA sous licence.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing, LLC.

Photo CD est une marque commerciale d'Eastman Kodak Company.

ConfigFree est une marque commerciale de Toshiba Corporation.

Wi-Fi est une marque déposée de Wi-Fi Alliance.

Secure Digital et SD sont des marques de commerce de SD Card Association.

MultiMediaCard et MMC sont des marques de MultiMediaCard Association.

Labelflash est une marque de commerce de YAMAHA CORPORATION.

WinDVD est une marque de commerce de Corel Corporations.

Atheros est une marque déposée d'Atheros Communication, Inc.

Realtek est une marque déposée de Realtek Semiconductor Corporation.

Broadcom est une marque déposée de Broadcom Corporation.

D'autres marques commerciales ou marques déposées non mentionnées ci-dessus peuvent figurer dans ce manuel.

Informations FCC

Note concernant la norme FCC « Informations sur la déclaration de conformité »

Cet équipement a ete teste et est conforme aux limites imposées aux apparciels numériques de classe B, conformement à la section 15 des régles de la FCC. Ces limites ont ete conque pour proteger les installations domestiques contre les interfrences nefastes. Cet équipement generne, utilise et emet de l'energie sous forme de fréquences radio et, en cas de non-respect des instructions d'installation et d'utilisation, risque de provoquer des interfrences. Il n'existe aucune garantie contre ces interfrences. En cas d'interfrences radio ou télévisuelles, pouvant etre verifiées en mettant hors, puis sous tension l'equipement, l'utiliseur peut tenter de résoudre le probleme de l'une des facons suivantes :

Réorienter ou déplacer l'antenne de réception;
Eloigner l'equipement du poste de réception;
- Brancher l'équipement sur une prise appartenant à un circuit différent de celui du poste de réception;
■Consulter le revendeur ou un technician radio/TV qualifié.

Seuls des péripériques conformes aux limites définies par la classe B de la FCC peuvent être connectés à cet équipement. Toute connexion à des péripériques non conformes ou non recommendés par TOSHIBA risque d'entrainer des interférences radio et télévisuelles. Utilisez des cables blindés entre les péripériques externes et les ports écran externe, les ports USB 2.0 ou les prises microphone du PC. Les changements ou les modifications apportées à cet équipement qui ne sont pasapprovés expressément par TOSHIBA, ou les parties autorisées par TOSHIBA, peuvent entrainer la revocation du droit d'utilisation de cet équipement..

Conditions FCC

Le present périphérique est conforme à la section 15 des règles de la FCC. Son utilisation est assujettie aux deux conditions suivantes :

1. Ce périphérique ne doit pas provoquer d'interférences néfastes.
2. Ce péripérisque doit tolérer les interférences reçues, ce qui inclut les interférences qui risquent de provoquer un dysfonctionnement.

Contact

Adresse: TOSHIBA America Information Systems, Inc. 9740 Irvine Boulevard Irvine, California 92618-1697

Telephone:[phone]

Déclaration européen de conformité

Le present produitporte le label CE conformément aux directives européennes.La partie responsable de I'homologation CE est TOSHIBA Europe GmbH,Hammfelddamm 8,41460 Neuss,Allemagne.Vous trouverez la déclaration de conformité UE complete sur le site Web de TOSHIBA, http://epps.toshiba-tec.com.

Homologation CE

Le present produitporte le label CE conformément aux directives européennes s'y rapportant,notamment la directive 2004/108/EC relative à la compatibilité electromagnétique pour ordinateur portable et accessoires electroniques dont I'adaptateur reseau fourni,la directive Equipements radio et terminaux de communication 1999/5/CE relative aux équipements hertziens et terminaux de telecommunication en cas de recours a des accessoires de telecommunication et la directive Basse tension 2006/95/EC pour I'adaptateur reseau fourni. De plus,ce produit est conforme a la directive Ecodesign 2009/125/CE (ErP) et ses mesures d'application.

Leprésent produit et les options d'origine ont été conçus pour respecter les normes EMC (compatibilité electromagnétique) et de sécurité. Cependant, TOSHIBA ne peut en garantir le respect si les options installées ou les câbles connectés proviennent d'autres constructeurs. Dans ce cas, les personnes ayant connecté / utilisé ces options / cables doivent s'assurer que le système (PC plus options / cables) respecte les normes requises. Pour éviter tout problème de compatibilité electromagnétique, respectez les instructions ci-dessous :

Seules les options comportant la marque CE doivent etre connectees/utilisées;
Utilisez des cables blindés de la meilleure qualité possible.

Environnement de travail

Leprésent produit a été concu conformément à la norme CEM (compatibilité electromagnétique) et pour des applications de type « résidentiel, commercial et industrié légère ». TOSHIBA n'approvue pas l'utilisation de ce produit dans d'autres environnementes que ceux mentionnés ci-dessus.

Par exemple, les environnements suivants ne sont pas autorisés :

Environnementes industriels (environnements ou la tension nominale du secteur utilisée est de 380 V triphasé).
■Environnements medicaux
■Environnementautomobiles
■Environnementsaeronautiques

Toute conséquence résultat de l'utilisation de ce produit dans l'un des environnements nonapprovés n'engage enaucun cas la responsabilité de TOSHIBA.

Les principaux risques résultat d'une utilisation dans un environnement non autorisé sont enumeratedés ci-dessous :

Interférences avec d'autres appareils ou machines situées à proximité ;
Dysfonctionnement de l'ordinateur ou pertes de données resultant des interférences provoquées par les appareils ou machines environnantes.

Par conséquent, TOSHIBA commande fortement de s'assurer de la compatibilité electromagnétique de ce produit avant de l'utiliser dans un environnement non approuvéd. Pour ce qui est du domaine automobile et aeronautique, le fabricant ou la Compagnie aérienne doit signifier leur autorisation.

En outre, pour des raisons de sécurité, l'utilisation duprésent produit dans une atmophère compteant des gaz explosifs est interdite.

Réglementation canadienne (Canada uniquely)

Cet équipement numérique entre dans les limites de la Classe B pour les émissions radiomagnétiques provenant d'appareils numériques, telles qu'elles sont définies dans la Réglementation sur les interférences radio du Ministère des Communications canadien.

Veuillez notes que cette réglementation prévoit que toute modification effectuée sur cet équipement sans l'autorisation expresse de Toshiba Corporation risque de rendre non valide votre droit à l'utiliser.

Cet apparéil numérique de Classe B répond aux critères de la réglementation canadienne sur les équipements pouvant provoquer des interférences.

GOST

IopTaTHBbI KOMIbIOTep

H3rotobutejb: Toshiba Europe GmbH

Informations sur la classe B VCCI

Note sur la(norme video

CE PRODUIT FAIT L'OBJET D'UNE CONCESSION DE LICENCE, CONFORMEMENT AU CONTRAT DE LICENCE DE PORTEFEUILLE DE BREVETS AVC, VC-1 ET MPEG-4 POUR L'USAGE PERSONNEL ET NON COMMERCIAL DU CONSOMMATEUR AFIN DE (I) ENCODER DES VIDEOS CONFORMEMENT AUX NORMES PRECEDEMMENT MENTIONNEES (« VIDEO ») ET/OU (II) DECODER DES VIDEOS AVC, VC-1 ET MPEG 4 ENCODEES PAR UN CONSOMMATEUR DANS LE CADRE D'UN USAGE PERSONNEL ET NON COMMERCIAL ET/OU FOURNIES PAR UN FOURNISSEUR DE VIDEO AUTORISE PAR MPEG LA A FOURNIR CES VIDEOS. AUCUNE LICENCE N'EST CONDEDEE, A TITRE EXPRES OU IMPLICITE, POUR TOUT AUTRE USAGE QUEL QU'IL SOIT. DES INFORMATIONS COMPLEMENTAIRES, NOTAMMENT SUR L'UTILISATION PROMOTIONNELLE, INTERNE ET COMMERCIALE ET LA CONCESSION DE LICENCE, PEUVENT ETRE OBTENUES AUPRES MPEG LA, L.L.C. VOIR LE SITE HTTP://WWW.MPEGLA.COM.

Informations spécifiques aux pays de l'Union Européenne :

Mise au rebut des produits

Le symbole de poubelle barrée indique que le produit et ses composants ne doivent pas'être jetés avec les ordures menagères. Les batteries et les accumulateurs intégrés peuvent être mis au rebut avec le produit. Ils seront séparés pendant la phase de recyclage.

La barre noire indique que le produit a eté mis sur le marché après le 13 août 2005.

En participant à la collecte sélective des produits et des piles, vous contribuez au rejet responsable des produits et des piles, ce qui permet d'éviter qu'ils aient un impact négatif sur l'environnement et la santé humaine.

Pour plus d'informations sur les programmes de collecte et de recyclage disponibles dans votre pays, consultez notre site Web (http://eu.computers.toshiba-europe.com), contactez votre mairie ou le magasin dans lequel vous avez acheté le produit.

Mise au rebut des piles et/ou accumulateurs

Le symbole de poubelle barrée indique que les batteries et/ou les accumulateurs ne doivent pas'être jetés avec les ordures menagères.

Si la batterie ou l'accumulateur contient plus de plomb (Pb), de mercure (Hg) et/ou de cadmium (Cd) que préconisé dans la directive sur les piles (2006/66/EC), les symboles chimiques du plomb (Pb), du mercure (Hg) et/ou du cadmium (Cd) s'affichent en dessous du symbole de poubelle barrée.

En participant à la collecte sélective des piles, vous contribuez au rejet responsable des produits et des piles, ce qui permet d'eviter qu'ils aient un impact négatif sur l'environnement et la santé humaine.

Pour plus d'informations sur les programmes de collecte et de recyclage disponibles dans votre pays, consultez notre site Web (http://eu.computers.toshiba-europe.com), contactez votre mairie ou le magasin dans lequel vous avez acheté le produit.

La présence de ces symboles varie selon le pays et la zone d'achat.

Mise au rebut de l'ordinateur et de ses batteries

■Si vous doivent l'ordinateur au rebut, prenez connaissance des lois et règlements en vigueur. Pour plus d'informations, contactez votre administration locale.
L'ordinaire contient des batteries rechargeables. Lors d'un usage prolongé, les batteries perdent leur capacité de détention de la charge et doivent être remplacées. Dans certaines collectivités locales, il peut être illégal demettre les batteries dans une poubelle ordinaire.
■Veuillez penser à l'environnement. Consultez les autorités locales pour plus de détails sur les possibilités de recyclage des anciennes batteries ou les sites de rejet.

REACH - Déclaration de conformité

Le nouveau règlement européen (UE) concernant les produits chimiques, REACH (Enregistrement, évaluation et autorisation des produits chimiques), s'applique depuis le 1er juin 2007. Toshiba s'engage à semettre en conformité avec tous les critères REACH et à fournir à ses clients des informations sur les substances chimiques de nos produits conformément aux règlements REACH.

Consultez le site Web suivant: http://www.toshiba-europe.com/computers/info/reach pour plus d'informations sur la presence dans nos articles de substances inclues sur la liste de referencia, conformément à l'article 59(1) du règlement (CE) 1907/2006 (« REACH ») pour une concentration supérieure à 0,1 % masse par masse.

Les informations suivantes ne s'appliquent qu'à la Turquie :

Conforme aux normes EEE : Toshiba répond à tous les critères des bois turques 26891 « Restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques »
La tolération de dysfonctionnement des pixels de votre écran est définie par la norme ISO 13406-2. Dansque le nombre de pixels défectueux est inférieur à cette norme, l'écran ne peut pas être considéré comme défectueux ou en panne.
La batterie est un consommable et son autonomie dépend de votre utilisation de l'ordinateur. Si la batterie ne peut pas être chargée, elle est défectueuse ou en panne. La variation de l'autonomie de la batterie n'est pas considérée comme un début ou une panne.

Consignes de sécurité pour les disques optiques

Lire obligatoirement les mesures de précautions à la fin de cette section.

Le modele avec lecteur de DVD-ROM Super Multi utilise un systemelaser. Pour assurer le bon fonctionnement de ce produit, veuilles dire attentivement les consignes de sécurité et les conserver pour reference. Si I'appareil nécessite une réparation, contactez un centre de service agreé.
L'utilisation de commandes ou de réglages, ou l'exécution de procédures autres que celles spécifiées risque de provoquer une exposition à des rayons dangereux.
N'ouvrez sousaucun prétexte le boitier,en raison du risque d'exposition au rayon laser.

Panasonic System Networks

Lecteur de DVD Super Multi UJ8A0

AVERTISSEMENT: Cet apparéil compte un système laser et a été classé comme « PRODUIT LASER DE CLASSE 1 ». Afin d'utiliser ce modulo correctement, lisez attentivement le manuel d'instructions et conservez-le. En cas de problème, veuilles contacter le « point d'assistance AGREE » le plus proche. Afin d'éviter une exposition directe au rayon laser, n'ouvre sous chaque prétexte le boîtier.

Préface

Merci d'avoir besoin ici ordinateur. Très puissant, cet ordinateur portable présente d'excellentes capacités d'évolution, avec notamment la présence de fonctions multimédia. En outre, il a été consq pour offrir fiabilité et haute performance pendant de nombreuses années.

Le present manuel vous fournit toutes les informations dont vous avez besoin pour utiliser votre ordinateur Il donne également des conseils sur la configuration de l'ordinateur et sur l'exécution des opérations de base. Il indique également comment utiliser les péripériques en option et détecter ou résoudre d'eventuels incidents.

Si vous étés un nouveau venu dans le monde de l'informatique ou des ordinateurs portables, commencez par litre le chapitre 1, Prise en mainet le chapitre 3, Matériel, utilitaires et options afin de vous familiariser avec les fonctions, composants et accessoires de votre ordinateur. Lisez ensuite le chapitre 1, Prise en main, pour obtenir des instructions détaillées sur l'utilisation de votre ordinateur.

En revanche, si vous étés un utilisateur confirmé, poursuivez la lecture de cette préface afin de prendre connaissance de la structure de ce manuel, puis parcourez le manuel pour vous familiariser avec son contenu.

Parcourez également la section Fonctions spéciales du chapitre 3, Matériel, utilisaires et options, pour plus de détails sur les fonctions propres à cet ordinateur, et lisez également avec attention le chapitre 7, Configuration du matériel (HW Setup), pour apprendre comment configurer ces fonctions.

Lisez le chapitre3, Matériel, utilisaires et options, si vous connectez des produits ou périphériques externes.

Conventions

Leprésent manuel utilise les formats suivants pour décrire, identifier etmettre en évidence les termes et les procédures.

Abréviations

La première fois qu'elles apparaisent dans le texte et pour des raisons de clarté, les abréviations sont suivies de leur définition entre parenthèses.

Par exemple : Read Only Memory (ROM). Les acronymes sont définis dans le glossaire.

Icônes

Les icones identifient les ports, les boutons et autres parties de votre ordinateur. Le panneau de voyants utilise également des icones pour identifier les composants sur lesquels il fournit des indications.

Touches

Les touches du clavier seront à effectuer un grand nombre d'opérations. Une police spécifique permet de les identifier rapidement. Elles sont représentées sous forme de symboles, telles qu'elles apparaisent sur votre clavier. Par exemple, Enter identifie la touche Enter.

Combinaisons de touches

Certaines opérations nécessit d'appuyer simultanément sur deux ou plusieurs touches. De telles opérations sont généralement représentées sous la forme des deux touches séparées par le signe plus (+). Par exemple, Ctrl + C signifie que vous devez maintainir enfoncée la touche Ctrl et appuyer en même temps sur C. En cas d'utilisation de trois touches, maintenez enfoncées les deux premières et appuyez sur la troisième.

ABC Lorsqu'une procédure nécessite une action telle queCLAquer sur une icone ou saisir du texte,le nom de I'icone ou le texte à saisir est représenté en utilisant la police représentée a gauche.

Affichage

ABC

Les noms de fenêtres ou les icônes ou le texte géné ré par l'ordinateur apparaissant à l'écran sont représentés en utilisant la police ci-contre.

Messages

Les messages presentés dans ce manuel fournissant des informations importantes et sont destinés à attirer votre attention sur un point important. Vous distinguuez deux types de message :

Indique une situation potentiellement dangereuse, pouvant entraîner la mort ou des blessures graves si vous ne respectez pas les instructions.

Attention! Ces messages vous mettent en garde contre une utilisation ou une manipulation incorrecte de votre ordinateur risquant d'engendrer la perte de données ou d'endommager votre matériel.

Prière de dire les messages. Les remarques sont constituées de conseils ou d'vertissements qui permettent d'utiliser votre matériel de manière optimale.

Terminologie

Ce terme est défini dans ce document de la façon suivante :

Commencer	Le mot « Démarrer » fait ↔ reference au bouton « » sous Windows 7.
DD : disque dur Certains modèles sont équipés d'un lecteur « à ↑ état solide » et non pas d'un disque dur. Dans ce manuel, l'expression « disque dur » fait ↔ également ↔ reference au lecteur à ↑ état solide, sauf mention contraire.

Précautions générales

Les ordinateurs TOSHIBA ont ete concus pour assurer une sicuretomeaximale, minimiser les tensions et supporter les rigueurs de l'informatiquenomade. Cependant, certaines precautions doivent etre prises pour eviterles risques de blessures ou de dommages.

Lisez attentivement les précautions générales ci-dessous et respectez les averissements mentionnés dans le present manuel.

Ventilation appropriée

Veillez à toujours assurer une ventilation ajusté à l'ordinateur et à l'adaptateur secteur, et à les protégger de toute surchauffe lorsqu' l'ordinateur fonctionne ou lorsque l'adaptateur est branché sur une prise de courant (meme si l'ordinateur est en veille). Respectez toujours les principes suivants :

■Ne couvrez jamais l'ordinateur ou l'adaptateur secteur et n'y déposez aucun objet.
Ne placez jamais l'ordinateur ou l'adaptateur secteur à proximé d'une source de chaleur telle qu'une couverture électrique ou un radiateur.
Ne couvrez ou ne bouchez jamais les aérations, y compris celle située à la base de l'ordinateur.
Utilisez toujours l'ordinateur sur une surface dure. L'utilisation de l'ordinateur sur un tapis ou une autre matièreouple ou molle peut boucher les aérations.

Ménagez de l'espace autour de votre ordinateur.

La surchauffe de l'ordinateur ou de l'adaptateur secteur peut provoquer une panne, des dommages à l'ordinateur ou à l'adaptateur, ou un incendie, et entraîner des blessures graves.

Création d'un environnement de travail convivial

Installez l'ordinateur sur un support plat suffisamment large pour receivevoir ce dernier, ainsi que tous les péripériques requis, telle une imprimante.

Conservez un espace suffisant autour de l'ordinateur et des autres équipements, afin de garantir une bonne ventilation Sinon, il risque de surchauffer.

Pour que votre ordinateur continue de fonctionner dans des conditions optimes, veillez à ce que :

■l'ordinateur soit protégé contre la poussière, les moisissures et les rayons directs du soleil ;
■aucun équipement générant un champ magnétique important, tel que des haut-parleurs stéreo (autres que ceux reliés à l'ordinateur), ne soit installé à proximité ;
la température ou le niveau d'humidité au sein de votre environnement de travail ne change pas brusquement, notamment lorsque vous étés à proximé d'un ventilateur à air conditionné ou d'un radiateur ;
■Voitrer environnement de travail ne soit soumis à aucune temperaturextreme,nià l'humidité;
aucun produit chimique corrosif ou liquide n'y soit renversé.

Traumatismes liés au stress

Lisez avec attention le Manuel des instructions de sécurité. Ce manuel comporte des informations sur la prévention du stress, pour vos mains et poignets, pouvant résultat d'une utilisation intensive du clavier. Le Manuel d'instruction pour votre sécurité et votre comporte également des informations sur l'agencement du lieu de travail, la posture et l'éclairage, ce qui permet de réduire le stress.

Température externe de l'ordinateur

Evitez tout contact physique prolongé avec l'ordinateur. Si l'ordinateur est utilisé pendant de longues périodes, sa surface peut devenir très chaude. Vous pouvez ne pas sentir la chaleur au toucher, mais le fait de rester en contact physique avec l'ordinateur pendant un certain temps (si vous posez l'ordinateur sur vos cuisses ou si vous laissez vos mains sur le repose-mains, par exemple) peut occasionner des brûlures superficielles.
■De même, lorsque l'ordinateur a eté utilisé pendant une période prolongée, évitez tout contact direct avec la plaque en métal des portsd'E/S. Cette plaque peut devenir très chaude.
La surface de l'adaptateur secteur peut devenir très chaude, ce qui n'indique pas un dysfonctionnement. Si vous devez transporter l'adaptateur secteur, débranchez-le et laissez-le refroidir un moment.
Ne déposez pas l'adaptateur secteur sur une matière sensible à la chaleur, cela pourrait l'endommager.

Pressions et impacts

L'ordinateur ne doit subir aucune force pression ni aucun chic violent. Les pressions et chocs extrêmes peuvent endommager les composants de l'ordinateur ou entraîner des dysfonctionnements.

Téléphones portables

L'utilisation de téléphones portables peut cause des interférences avec le système audio. Les autres fonctions de l'ordinateur ne sont pas affectées, mais il est recommendé de ne pas utiliser un téléphone portable à moins de 30 cm de l'ordinateur.

Manuel d'instructions pour votre sécurité et votre comport

Toutes les informations importantes sur l'utilisation sère et correcte de l'ordinateur sont décrites dans le Manuel d'instruction pour votre sécurité et votre comfort, livre avec l'ordinateur. Il est fortement recommendé de le parcourir avant d'utiliser l'ordinateur.

Chapitre 1

Prise en main

Vous trouverez, dans ce chapitre, une liste de vérification de l'equipement et des instructions de base permettant d'utiliser votre ordinateur.

Certaines fonctions décrites dans ce manuel risquent de ne pas fonctionner correctement si vous utilisez un système d'exploitation autre que celui installé par TOSHIBA.

Liste de vérification de l'équipement

Déballez l'ordinateur avec précaution. Conservez le carton et l'emballage pour une utilisation ultérieure

Matériel

Assurez-vous que tous les éléments suivants sont présents :

Ordinateur personnel portable TOSHIBA
Adaptateur secteur et cordon d'alimentation (2 ou 3 fiches selon le modele)
Batterie (installée dans l'ordinateur)

Documentation

Guide de démarrage rapide
■Manuel d'instructions pour votre sécurité et votre comfort
Informations sur la garantie

Si l'un de ces éléments manque ou est endommagé, contactez votre revendeur immédiatement.

Logiciels

Le système d'exploitation Windows® suivant et ses utilisaires sont installés en usage :

Windows7
TOSHIBAVAP(Value AddedPackage)
TOSHIBA Recovery Media Creator

TOSHIBAVIDEOPLAYER(preinstallé sur certains modèles)
■Corel Label@Once (installé en usine sur certains modèles)
TOSHIBA Assist
TOSHIBA ConfigFreeTM
TOSHIBA Disc Creator
TOSHIBA Face Recognition (installé en usine sur certains modèles)
TOSHIBA Bulletin Board
TOSHIBA ReelTime
Plug-in TOSHIBA Resolution+ pour Windows Media Player
TOSHIBA Speech System (installé en usine sur certains modèles)
TOSHIBA Media Controller
■Manuel électronique en ligne
- Ordinateur personnel portable TOSHIBA - Manuel de l'utilisateur (ce manuel)

• Les logiciels mentionnés ci-dessus ne sont pas tous installés sur tous les modèles.

Prise en main

Lisez attentivement la section Première mise en service.
Veuillez lore le Manuel d'instruction pour votre sécurité et votre comport pour découvert les mesures à adopter pour une utilisation aussi comfortable que possible. Ce manuel a eté concu pour vous permettre d'utiliser votre ordinateur de façon plus efficace sans pour autant comprometter toute sané. Les recommandations de ce guide permettent de réduire les risques de douleurs et blessures au niveau des mains, des bras, des épaules et du cou.

Vous trouvrez dans cette section toutes les informations de base permettant de commencer à travailler avec votre ordinateur. Les sujets suivants sonttraités:

■Connexion de l'adaptateur secteur
Ouverture de I'ecran
■Mise sous tension
Première mise en service
■Mise hors tension
Redémarrage de l'ordinateur
■Options de récapération du système
■Création d'un support de restauration
■Restauration des logiciels préinstallés à partir du disque dur de restauration
■Restauration des logiciels préinstallés à partir des supports de restauration créés

■Installez un programme antivirus et assurez-vous que ce dernier est mis à jour de façon régulière.
Vérifiez systématiquement le contenu du support de stockage avant de le formater, car cette opération supprime toutes les données de façon irrémédiable.
Il est recommandé de sauvegarder régulièrement le disque dur ou tout autre péripérisque de stockage sur un support externe. Les supports de stockage ordinaires ne sont pas durables et sont instables dans le long terme et sous certaines conditions.
■Avant d'installer un périhérique ou une application, enregistrez les données en mémoire sur le disque dur ou les autres supports de stockage, faute de quoi vous pourriez perdre des données.

Connexion de l'adaptateur secteur

Branchez l'adaptateur secteur pour recharger la batterie ou pour alimenter l'ordinateur directement à partir du secteur. Vous pouvez ainsi commencer à travaillerrapidement, sans devoir attendre la fin du chargement de la batterie.

L'adaptateur secteur tolère toutes les tensions comprises entre 100 et 240 volts, ainsi que toutes les fréquences comprises entre 50 et 60 hertz, ce qui permet de l'utiliser dans presque tous les pays/zones. Il convertit le courant alternatif en courant continu et permet ainsi de réduire la tension fournie à l'ordinateur.

Utilisez toujours l'adaptateur secteur TOSHIBA fourni avec ce produit ou utilisez un modele recommanded par TOSHIBA pour prévenir tout risque d'incendie ou de dommage à l'ordinateur. En effet, l'utilisation d'un adaptateur secteur risque de provoquer un incendie ou d'endommager l'ordinateur, ce qui risque en retour de provoquer des blessures graves. TOSHIBA ne peut pas etre tenu pour responsable des dommages causés par l'utilisation d'un adaptateur non compatible.
Ne branchez jamais l'adaptateur secteur sur une prise de courant dont les caractéristiques de tension et de fréquence ne correspondent pas à celles spécifiées sur l'étiquette réglementaire de l'appareil, Sinon, vous risquèz de provoquer un incendie ou une électrocution, ce qui risquérait d'entrainer des blessures graves.
Achetez uniquement des cables d'alimentation qui sont conformes aux specifications de tension et de fréquence dans le pays d'utilisation. Sinon, vous risquez de provoquer un incendie ou une électrocution, ce qui risquerait d'entrainer des blessures graves.
Le cordon d'alimentation fourni est conforme aux règles de sécurité et aux règlements dans la région d'achat. Il ne doit pas être utilisé en dehors de cette région. Si vous devez travailler dans une autre région, veuillez acheter un cordon conforme aux règles de sécurité en vigueur dans cette région.
N'utilisez pas de convertisseur 3 fiches à 2 fiches.
Lorsque vous connectez l'adaptateur secteur à l'ordinateur, suivez la procédure indiquée dans le Manuel de l'utilisateur. Le branchement du cordon d'alimentation à une prise électrique du secteur doit être la的最后一 étape, faute de quoi la prise de sortie de l'adaptateur de courant continu pourrait engranger une charge électrique et cause un choc électrique ou des blessures légères lors du contact avec le corps. D'une manière générale, pour assurer votre sécurité, évitez de toucher des parties métalliques.
Ne placez jamais l'adaptateur secteur ou l'ordinateur sur une surface en bois, un meuble ou toute autre surface qui pourrait etre abimée par une exposition à la chaleur, car la température de surface de l'adaptateur et de la base de l'ordinateur augmente pendant uneutilisation normale.
Posez toujours l'adaptateur secteur ou l'ordinateur sur une surface plate et rigide qui n'est pas sensible à la chaleur.

Consultez le Manuel d'instructions pour votre sécurité et votre comfort pour savoir comment utiliser l'ordinateur de façon ergonomique.

1. Connectez le cordon d'alimentation à l'adaptateur secteur.

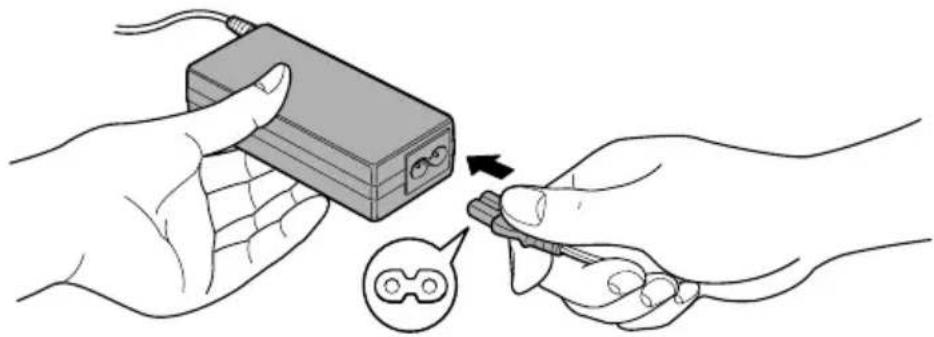

Connexion du cordon d'alimentation à l'adaptateur (prise à 2 fiches)

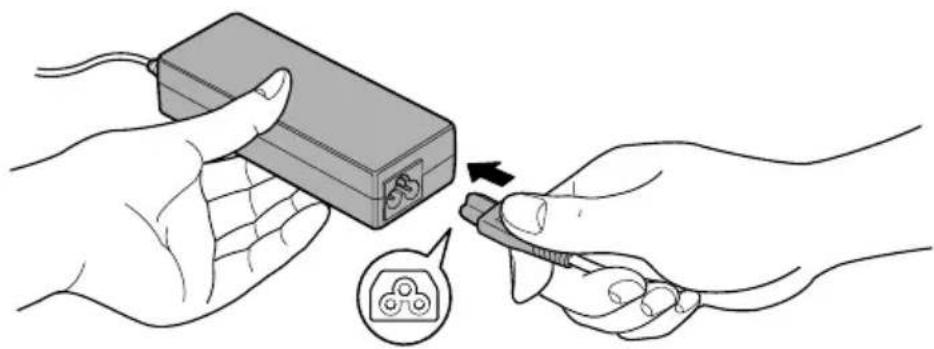

Connexion du cordon d'alimentation à l'adaptateur (prise à 3 fiches)

L'ordinaire est livre avec un cordon à 2 ou 3 broches selon le modele.

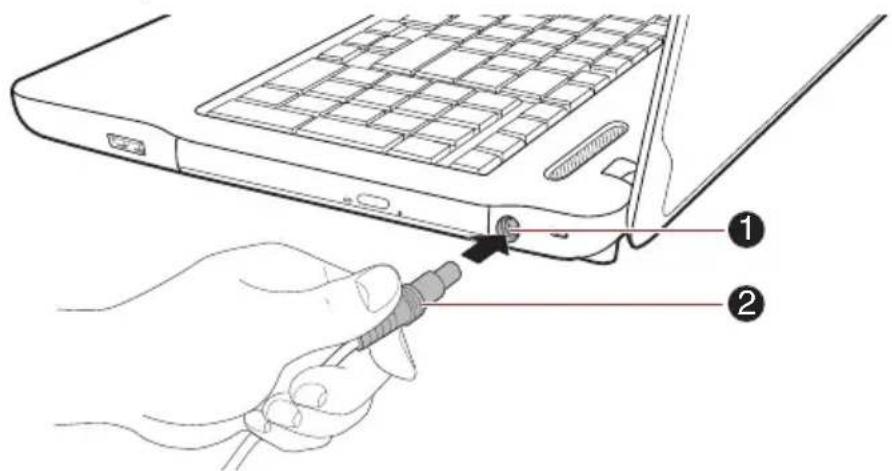

1. Raccordez la prise de sortie en courant continu de l'adaptateur au port Entrée adaptateur 19 V, sur le cote croit de l'ordinateur.

1. Prise entrée adaptateur 19 V 2. Prise de sortie c.c. de l'adaptateur
Branchement de l'adaptateur secteur sur l'ordinateur

1. Branchez le cordon d'alimentation sur une prise murale. Levoyant Entrée adaptateur/Batterie situé à l'avant de l'ordinateur doit s'allumer.

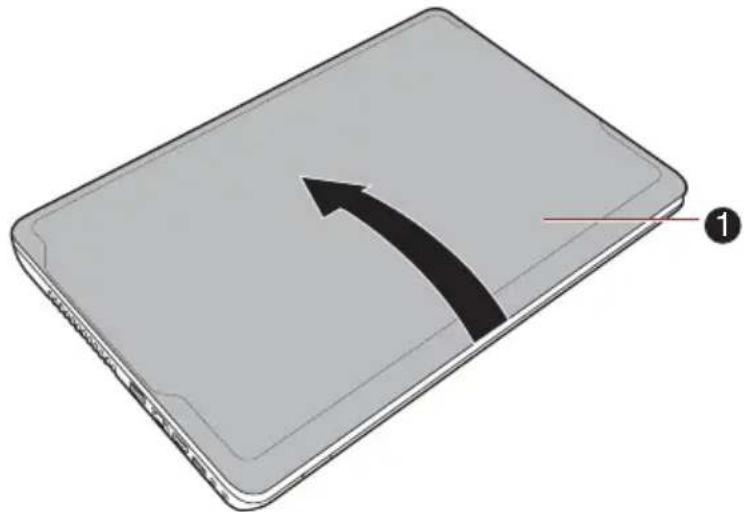

Ouverture de l'écran

Réglez la position de l'écran pour obtenir un affichage net.

Maintenez le repose-mains et soulevez l'écran doucement. Vous pouvez ajuster l'angle de l'écran pour obtenir une luminosité optimale.

1. Ecran
Ouverture de I'ecran

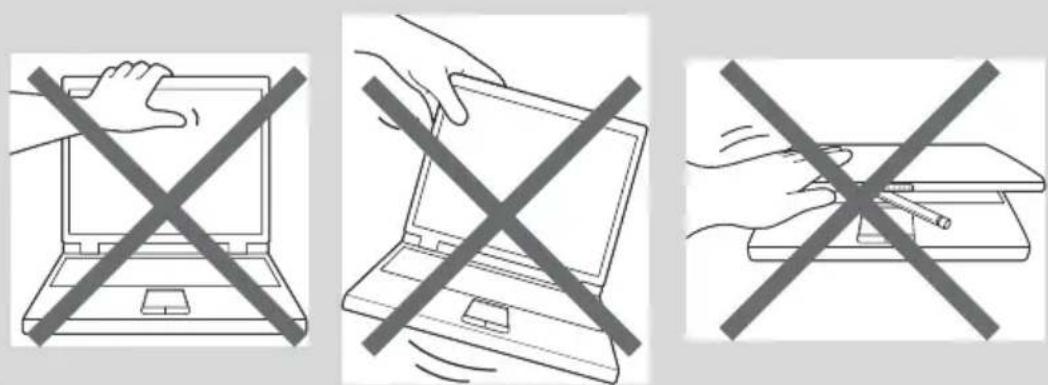

Evitez les mouvements brusques lors de l'ouverture et de la fermetre de l'écran pour ne pas endommager l'ordinateur.

N'ouvrez pas l'écran trop grand de façon à ne pas forcer les charnières et endommager son panneau.
N'appuyez pas sur I'écran.
Ne soulevez pas l'ordinateur par son écran.
Ne rabattez pas l'écran si un stylo ou tout autre objet risque de se trouver pris entre l'écran et le clavier.
Pour ouvrir ou fermer l'écran, placez une main sur le repose-mains afin deMAINER I'ordinateur en place, et servez-vous de I'autre main pour ouvrir ou rabattre I'écran avec précaution (ne faites pas usage d'une force excessive pour ouvrir ou fermer I'écran).

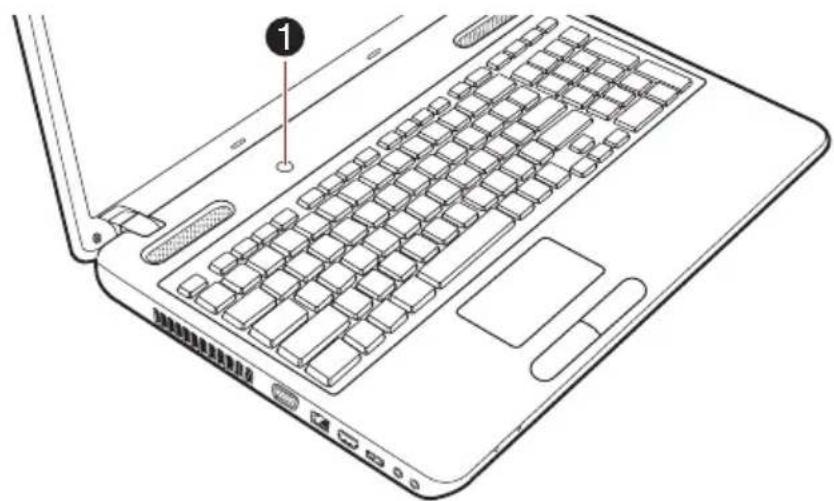

Mise sous tension

Cette section explique commentmetler'ordinateur sous tension. L'indicateur de mise sous tension confirme cet etat. Pour plus d'informations, reportez-vous à la section Supervision des conditions d'alimentation du chapitre 6, Alimentation et modes de mise sous tension.

■Après avoir mis l'ordinateur sous tension pour la première fois, ne l'éteignez pas avant d'avoir configuré le système d'exploitation. Reportez-vous à la section Première mise en service pour plus d'informations.
Il n'est pas possible de régler le volume pendant l'installation de Windows.

1. Ouvrez l'écran.
2. Appuyez sur le bouton de mise sous tension et maintenez-le enforcé pendant deux ou trois secondes.

1. Bouton d'alimentation

Mise sous tension

Première mise en service

L'écran de démarage de Windows 7 s'affiche lorsque vous démarrez l'ordinateur. Suivez les instructions affichées par les différents écrans pour installer correctement le système d'exploitation.

Veuillez lore le Contrat de licence du logiciel.

Mise hors tension

Vous disposez des modes de mise hors tension suivants : Arreter, Veille prolongee ou Veille.

Commande Arrêter

Lorsque vous mettez l'ordinateur hors tension avec la commande Arrêté, le système d'exploitation n'enregistre pas l'environnement de travail et applique sa propre procédure d'arrêt.

1. Si vous avez entrez des données, enregistrez-les sur le disque dur ou tout autre support de stockage.
2. Assurez-vous que toute activités a cesseré puis retirez la disquette ou le CD/DVD.

N'arrêtez pas l'ordinateur pendant l'exécution d'une application. Sinon, vous risquez de perdre des données.
Ne mettez pas l'ordinateur hors tension, ne déconnectez pas le péripérique de stockage externe ou ne retirez pas de support pendant les opérations de lecture/écriture. Sinon, vous risquez de perdre des données.

1. Cliquez sur Demarrer.

2. Cliquez sur le bouton Arret (

Shut down

1. Mettez hors tension tous les peripériques connectés à l'ordinateur.

Ne remettez pas l'ordinateur ou les périhériques sous tension immédiatement. Attendeç quelques instants pour prévenir tout risque de dommages.

Mode Veille

Si vous nevez interrompre votre travail, vous pouvezmettre l'ordinateur hors tension sans fermer vos logiciels en le faisant passer en mode Veille. Dans ce mode, les données sont enregistrées dans la mémoire principale de l'ordinateur. Lorsque vous le remettez sous tension, vous pouvez reprendre votre travail là où vous l'aviez interrompu.

Lorsque vous doivent arrêter l'ordinaire dans un avion ou à des endroits recourant à des péripériques électroniques, arrêtez l'ordinaire de façon standard. Ceci inclut la désactivation de tous les péripériques et fonctionnalités de communication sans fil et l'annulation de tout paramètre entrainant le démarrage différé de l'ordinaire, tel qu'une option d'enregistrementprogramme par exemple. Le non respect de ces exigences risque d'entrainer l'exécution de tâches préprogrammées, qui risquent d'interférer avec les systèmes aeronautiques, voire de provoquer des accidents.

Avant d'activer le mode Veille, sauvegardez vos données.
N'installez ou ne retirez pas de module mémoire lorsque l'ordinateur est en mode Veille. Sinon, l'ordinateur et/ou le module risquent d'être endommages.
N'enlevez pas la batterie lorsque l'ordinateur est en mode veille (sauf si ce dernier est branché sur le secteur). Les données en mémoire seraient détruites.

Lorsque l'adaptateur secteur est connecté, l'ordinateur se met en voille conformément aux options d'alimentation (pour y acceder, cliquez sur Demarrer Panneau de configuration Systeme et sécurité Options d'alimentation).
Pour rétablier le fonctionnement normal de l'ordinateur lorsque ce dernier est en veille, appuyez brièvement sur le bouton d'alimentation ou sur l'une des touches du clavier. Les touches du clavier n'ont d'effet que si l'options Wake-up on Keyboard est activée dans le programme HW Setup.
Si une application reseau est active au moment ou l'ordinateur se met automatiquement en veille, il est possible qu'elle ne soit pas restaurée au reveil du système.
Pour empêcher l'ordinateur d'activer automatiquement le mode Veille, désactivez ce dernier dans la fenêtre des options d'alimentation (pour y acceder, cliquez sur Demarrer Panneau de configuration Système et sécurité Options d'alimentation).
Pour utiliser la fonction hybride de mise en voille, configurez cette dernière dans la section Options d'alimentation.

Avantages du mode Veille

Le mode Veille presente les avantages suivants :

■Restauration de l'environnement de travail plus rapide qu'avac le mode Veille prolongée.
Economise l'énergie en arrêtant le système lorsque l'ordinateur ne reçoit aucune entrée pendant la période spécifiée.
Permet d'utiliser la fonction de mise hors tension à la fermeture de l'écran.

Mise en veille

Vous pouvez activer le mode Veille en appuyant sur FN + F3. Reportez-vous au chapitre 5, Le clavier, pour plus d'informations.

Le mode Veille peut être activé de l'une des façon suivantes :

Cliquez sur Demarrer, pointez sur la flèche (Shut down) puis selectionnez Mettre en veille dans le menu.
Fermez l'écran. Cette fonctionnalité doit être activée à partir de la fenêtre Options d'alimentation (pour y acceder, cliquez sur Demarrer → Panneau de configuration → Système et sécurité → Options d'alimentation).
■Appuyez sur le bouton d'alimentation. Cette fonctionnalité doit être activée à partir de la fenêtre Options d'alimentation (pour y acceder, cliquez sur Demarrer Panneau de configuration Systeme et sécurité Options d'alimentation).

Ainsi, lorsque vous redémarrez l'ordinateur, vous pouvez reprendre votre travail là où vous l'aviez laissé.

Lorsque le mode Veille est actif, le voyant d'alimentation est vert clignotant.
■Si l'ordinateur est alimenté par la batterie, vous pouvez augmenter son autonomie en utilisant le mode Veille prolongée, qui consomme moins d'énergie que le mode Veille.

Limitations du mode Veille

Le mode Veille ne peut pas fonctionner dans les conditions suivantes :

L'alimentation est rétablie immédiatement après l'arrêt.
Les circuits mémoire sont exposés à de l'électricité statique ou du bruit électrique.

Mode Veille prolongée

Le mode Veille prolongée enregistre le contenu de la mémoire sur le disque dur lorsque l'ordinateur est hors tension. Lorsque l'ordinateur est remis sous tension, l'état précédent est restauré. Le mode Veille prolongée n'enregistre pas l'état des périhériques.

Enregistrez vos données. Lorsque vous activez le mode Veille prolongée, l'ordinateur enregistre le contenu de la mémoire sur le disque dur. Toutefois, par mesure de sécurité, il est préféable d'effectuer une sauvégarde manuelle des données.
■Les données seront perdues si vous retirez la batterie ou déconnectez l'adaptateur secteur avant la fin de l'enregistrement.
N'installez ou ne retirez pas de module mémoire lorsque l'ordinateur est en mode Veille prolongée. Sinon, vous perdrez les données non enregistrées.

Avantages du mode Veille prolongée

Le mode Veille prolongée presente les avantages suivants :

■Enregistre les données sur le disque dur lorsque l'ordinateur s'arrête automatiquement du fait d'un niveau de batterie insuffisant.
Vous pouvez rétabir votre environnement de travail immédiatement après avoir redémarré l'ordinateur.
Economise l'énergie en arrêtant le système lorsque l'ordinateur ne reçoit aucune entrée pendant la période spécifiée.
Permet d'utiliser la fonction de mise hors tension à la fermeture de l'écran.

Activation du mode Veille prolongée

Pour activer le mode Veille prolongée, appuyez sur FN + F4. Pour plus de détails, reportez-vous au chapitre 5, Le clavier.

Pour entrer en mode Veille prolongée, procédez comme suit :

1. Cliquez sur Demarrer.
2. Pointez sur la flèche () et Sélectionnez veille dans le menu.
   Mettre en

Mode Mise en veille prolongée automatique

L'ordinateur peut être configuré pour entrer automatiquement en mode Veille prolongée lorsque vous cliquez sur le bouton d'alimentation, puis fermez l'écran. Pour définitir ce paramétrage, suivez la procédure indiquée ci-dessous :

1. Cliquez sur Demarrer, puis sur Panneau de configuration.
2. Cliquez sur Systeme et sécurité, puis cliquez sur Options d'alimentation.
3. Cliquez sur Choisir l'action du bouton d'alimentation ou sur Choisisr l'action qui suit la fermeture du capot.
4. Sélectionnez les paramètres voulus pour Lorsque j'appuie sur le bouton d'alimentation et Lorsque je ferme l'écran.
5. Cliquez sur le bouton Enregister les modifications.

Données enregistrées en mode Veille prolongée

Lorsque vous arrêtez l'ordinateur en mode Veille prolongée, il enregistre sur le disque dur le contenu de la mémoire vivant avant de poursuivre la procédure d'arrêt.

Une fois les données enregistrées sur disque dur et l'ordinateur hors tension, mettez hors tension tous les périhériques eventuellement raccordés à l'ordinateur.

Ne remettez pas l'ordinateur ou ses périhériques immédiatement sous tension. Attendez un instant afin que les condensateurs aient le temps de se décharger.

Redémarrage de l'ordinateur

Sous certaines conditions, il peut etre nécessaire de redemarrer l'ordinateur, par exemple si:

Vous changez certains parametes du système.
Une erreur se produit et l'ordinateur refuse toute entrée.

Vous disposez de trois possibilites pour redemarrer l'ordinateur :

■ Cliquez sur Demarrer, pointez sur la flèche ( Shutdown ) puis sélectionnez Mettre en veille dans le menu.

■ Appuyez sur CTRL, ALT et DEL en même temps pour afficher la fenêtre de menus, Sélectionnez Redémarrer dans les options d'arrêt de l'ordinateur.
■Appuyez sur le bouton d'alimentation et maintenez-le enforcé pendant cinq secondes. Avec avoir mis l'ordinateur hors tension, attendez de 10 à 15 secondes avant de le remetre sous tension en appuyant sur le bouton d'alimentation.

Options de récapération du système

Une partition masquée est réservée sur le disque dur pour les options de restauration du système.

Cette partition regroupe les fichiers indispensablees à la restauration des logiciels pré-installés en cas de problème.

La fonctionnalité Options de restauration du système sera inutilisable si cette partition est effacée.

Options de récapération du système

La fonctionnalité de restauration du système est installée sur le disque dur en Usine. Le menu de restauration inclut des outils de réparation des problèmes de démarrage, d'exécution de diagnostiques ou de restauration du système. Consultez le Centre d'aide et de support de Windows pour plus de détails sur la résolution des problèmes de démarrage.

Voussouspoucezegalementexecuterdefaconmanuellelesoptionsderestauturationdu système encas deproblèmes.

Cette procédure est détaillée ci-dessous. Suivez les instructions qui s'affichent à l'écran.

1. Mettez l'ordinateur hors tension.
2. Tout en maintainant la touche F8 enforcée, mettez l'ordinateur sous tension.
3. Le menu Advanced Boot Options (Options avances de démarriage) s'affiche. Utilisez les touches fléchéées pour selectionner Repair Your Computer (Réparer l'ordinateur) et appuyez sur Enter.
4. Suivez les instructions qui s'affichent à l'écran.

Consultez le manuel de Windows® pour plus d'informations sur la sauvégarde du système (ce qui inclut la sauvégarde de l'image du système).

Restauration du système

Cette section déscrit la création et l'utilisation de supports de restauration.

Creation d'un support de restauration

Cette section indique comment creer des supports de restauration.

Assurez-vous que l'adaptateur secteur est connecté avant de créé des supports de restauration.
■Fermez toutes les autres applications, à l'exception du programme Recovery Media Creator.
Pour éviter toute surcharge de l'unité centrale, désactive l'économiseur d'écran.
Utilisez l'ordinateur en mode pleine puissance.
N'utilisez pas de fonctions d'économie d'énergie.
Ne tentez pas d'écrire sur le support pendant l'exécution d'un programme antivirus. Attendez la fin de l'antivirus, puis désactive les programmes de détention de virus, y compris les logiciels de vérification automatique des fichiers en arrêté-plan.
N'executez pas d'utilaires, tels que ceux destinés à optimiser la vitesse d'accès au disque dur. Ils risquent d'interférer avec les opérations de gravure et d'endommager les données.
N'eteignez pas l'ordinateur, ne fermez pas votre session et n'utilisez pas les modes de veille/veille prolongée durant la procEDURE d'écriture ou réécriture.
Placez l'ordinateur sur une surface plane et évitez les emplacements soumis à des vibrations (avions, trains ou voitures).
Ne posez pas l'ordinateur sur des surfaces instables, comme un trépied.

Une image de restauration des logiciels de votre ordinateur est enregistrée sur le disque dur et peut être copiee sur un DVD ou une clé USB en procedant de la façon suivante :

1. Utilizez un DVD ou une clé USB vierge.

L'application vous permet deCHOISIR un type de support pour creer des supports de restauration : DVD-R, DVD-R DL, DVD-RW, DVD+R, DVD+R double couche, DVD+RW et clé USB.

La liste ci-dessus est donnée uniquement à titre indicatif et la compatibilité réelle dépend du type de lecteur installé sur votre ordinateur. Assurez-vous que le lecteur prend en charge le support que vous comptez utiliser.
La mémoire flash USB sera formatée et toutes les données qu'elle contient seront perdues de façon irréversible.

1. Mettez l'ordinateur sous tension et attendez le chargement du système d'exploitation Windows du disque dur comme d'habitude.
2. Insérez le support dans l'ordinateur.

■Insérez le premier disque vierge dans le lecteur optique, ou insérez la mémoire flash USB dans l'un des ports USB disponibles.

1. Double-cliquez sur l'icone Recovery Media Creator sur le Bureau de Windows 7 ou selectionnez l'application correspondante dans le menu Demarrer.
2. Lorsque Recovery Media Creator démarre, Sélectionnez le type de support et le titre à copier, puis cliquez sur le bouton Graver.

Restauration des logiciels préinstallés à partir du disque dur de restauration

Une section du disque dur est réservée à une partition cachée de restauration. Cette partition regroupe les fichiers indispensablees à la restauration des logiciels pré-installés en cas de problème.

Si vous doivent modifier l'organisation du disque, ne modifiez, ne supprimez ou n'ajoutez pas de partitions avant d'avoir consulté les instructions duprésent manuel, faute de quoi vous risquez de ne plus disposer de suffisamment d'espace pour les logiciels requis.

En outre, si vous utilisez un programme de gestion des partitions d'un éditeur tiers pour changer la configuration des partitions, vous risquez de ne plus pouvoir réinitialiser votre ordinateur.

Si vous coupez le son en appuyant sur les touches Fn + ESC, désactéz-la de façon à pouvoir bénéficier des alertes audio pendant le processus de restauration. Reportez-vous au chapitre 5, Le clavier, pour plus de détails.

Vous ne pouvez pas utiliser les Options de restauration du système si vous restaurez le système préinstallé sans les Options de restauration du système.

Lorsque vous réinstallez le système d'exploitation Windows®, le disque dur est formaté et par conséquent, toutes les données sont effacées irrémédiablement.

1. Arretez l'ordinateur.
2. Redémarrez l'ordinateur. Lorsque l'écran TOSHIBA s'affiche, appuyez plusieurs fois sur la touche F8.
3. Le menu Options de démarrage avancées s'affiche. Utilisez les touches fléchéées pour selectionner Repair Your Computer (Réparer l'ordinateur) et appuyez sur ENTER (ENTREE).
4. Sélectionnez la disposition de clavier voulue et cliquez sur Suivant.
5. Pour acceder au processus de restauration, connectez-vous en tant qu'utilisateur activé avec des droits suffisants.
6. Cliquez sur TOSHIBA HDD Recovery sur l'écran System Recovery Options (Options de restauration du système).
7. Suivez les instructions qui s'affichent dans la boîte de dialogue TOSHIBA HDD Recovery. Les valeurs d'usine de l'ordinateur sont alors restaurées.

Rétablissez les valeurs par défaut du BIOS avant de restaurer l'ordinateur à son état d'origine !

Restauration des logiciels préinstallés à partir des supports de restautation créés

Si les fichiers des logiciels installés en usine sont endommages, vous pouvez utiliser les supports de restauration, voir le disque dur, pour restaurer la configuration d'origine de l'ordinateur. Pourrialde la restauration, suivez les instructions ci-dessous :

Si vous coupez le son en appuyant sur les touches Fn + ESC, désactéz-la de façon à pouvoir bénéficier des alertes audio pendant le processus de restauration. Reportez-vous au chapitre 5, Le clavier, pour plus de détails.

Vous ne pouvez pas utiliser les Options de restauration du système si vous restaurez le système préinstallé sans les Options de restauration du système.

Lorsque vous réinstallez le système d'exploitation Windows®, le disque dur est formaté et par conséquent, toutes les données sont effacées irrémédiablement.

1. Placez le support de restauration dans l'ordinateur et éteignez l'ordinateur.
2. Maintenez la touche F12 enfoncée et démarrez l'ordinateur. Lorsque le logo TOSHIBA Leading Innovation >> s'affiche, relâchez la touche F12.
3. Utilisez les touches de contrôle du curseur, haut et bas, pour selectionner l'option voulue dans le menu en fonction de votre support de restauration. Reportez-vous à la section Paramétres de démarrage du chapitre 7, Configuration du matériel (HW Setup) pour plus d'informations.
4. Suivez les instructions qui s'affichent dans le menu.

Commandes de disques de restauration auprès de TOSHIBA*

Vous pouvez commander des disques de restauration auprès du magasin en ligne de supports de sauvegarde de TOSHIBA Europe.

• Ce service n'est pas gratuite.

• Consultez le site https://backupmedia.toshiba.eu sur Internet.

• Suivez les instructions qui s'affichent à l'écran.

Vous recevrez vos disques de restauration sous deux semaines à compter de la date de votre commande.

Chapitre 2

Présentation

Ce chapitre présente les différents composants de votre ordinateur. Familiarisez-vous avec ces derniers avant de l'utiliser.

Remarques légales (icones ne correspondant à aucune fonctionnalité)

Pour plus d'informations sur les icônes ne correspondant à aucune fonctionnalité, consultez la section Remarques légales dans l'annexe E.

Veuillez manipuler votre ordinateur avec précautions pour ne pas rayer ou endommager la surface.

Vue avant (écran fermé)

L'illustration suivante presente la partie avant de l'ordinateur avec I'écran fermé.

1. Voyants système 2. Emplacement de support Bridge

Vue avant de l'ordinateur, écran fermé

Voyants système Les voyants indiquent l'etat des différentes fonctions de l'ordinateur. Ils sont décrits dans la section Voyants système.

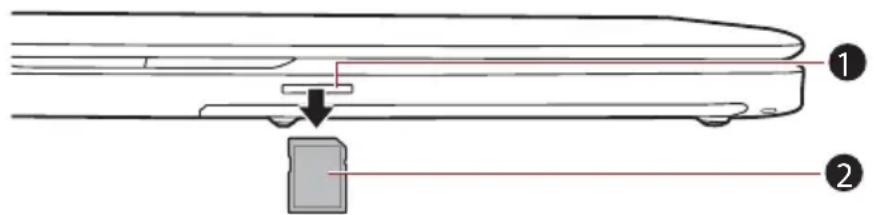

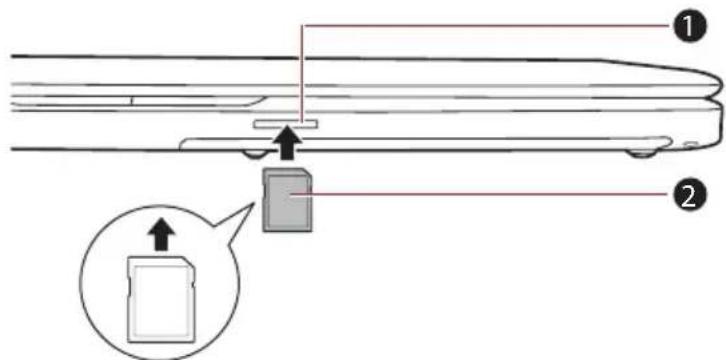

Emplacement Bridge media Cet emplacement est prevu pour l'insertion d'une carte memoire SDTM/SDHCTM/SDXCTM, d'une carte miniSDTM/microSDTM et d'une carte MultiMediaCardTM. Reportez-vous à la section Périphériques optionnels du chapitre 3, Matériel, utilisaires et options.

Conservez les objets en métal, tels que les vis, les agrafes et les trombones à l'écart de l'emplacement Bridge Media. Tout objet métallique peut créé un court-circuit et provoquer des dommages à l'ordinateur ou un incendie, et ainsi entraîner des léasons graves.

Vue de gauche

Les illustrations ci-dessousprésentent le côte gauche de l'ordinateur.

1. Grille d'airation 5. Prise microphone
2. Port écran exterme 6. Prise casque
3. Prise LAN 7. Port de sortie HDMI*
4. Port(s) USB 2.0

Ordinateur vu de gauche

• Modèles sélectionnés uniquement.

Aspect variable selon le modele achete.

Fentes d'aération

La grille de ventilation protège le processeur contre les surchauffes.

Ne bloquez pas les sorties d'air du ventilateur. Conservez les objets en métal, tels que les vis, les agrafes et les trombones à l'écart des fentes d'aération. Tout objet métallique peutmaker un court-circuit et provoquer des dommages à l'ordinateur ou un incendie, et ainsi entraîner des léasons graves.

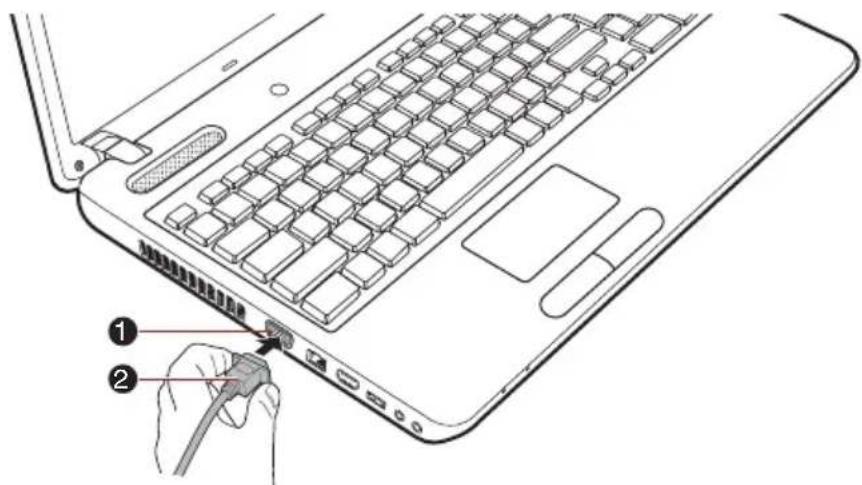

Port écran externe

Ce port analogique VGA dispose de 15 broches.
Ce port permet de connecter un écran externe à l'ordinateur.

品

Prise LAN Cette prise permet de raccorder l'ordinateur à un réseau local. L'adaptateur intègre la prise en charge des LAN Ethernet (10 megabits par seconde, 10BASE-T) et des LAN Fast Ethernet (100 megabits par seconde, 100BASE-TX). Certains modèle disposent d'une carte réseau Gigabit Ethernet (1 000 megabits par seconde, 1000BASE-T). Consultez le chapitre4, Concepts de base., pour plus de détails.

Ne branchez,aucun type de cable autre qu'un cable reseau sur la prise LAN. Sinon, risque d'endommagement ou de dysfonctionnement.
Ne branchez enaucn cas le cable reseau sur une alimentation electrique. Sinon, risque d'endommagement ou de dysfonctionnement.

HDMI

Port de sortie HDMI Le port de sortie HDMI permet de connecter un cable HDMI de type A.
Le cable coaxial HDMI permet d'envoyer des signaux video et audio. En outre, il permet d'envoyer et de receivevoir des signaux de contrôle.
Certains modèles sont équipés d'un port de sortie HDMI.

Port(s) USB 2.0 Les ports USB (Universal Serial Bus) à la norme USB 2.0 se trouvent sur le (:oté gauche de l'ordinateur.

Conservez les objets en métal, tels que les vis, les agrafes et les trombones à l'écart des connecteurs USB. Tout objet métallique peut créé un court-circuit et provoquer des dommages à l'ordinateur ou un incendie, et ainsi entraîner des léasons graves.

Veuillez notes qu'il est impossible de vérifier le bon fonctionnement de toutes les fonctionnalités de tous les péripériques USB disponibles sur le marché. Il est donc possible que certaines fonctionnalités d'un péripérisque spécifique ne fonctionnent pas correctement.

Prise microphone Une prise jack mini de 3,5 mm permet de connecter un microphone mono (à trois brins).

Prise casque Une prise jack mini de 3,5 mm permet de connecter un casque stéreo.

Vuede droite

L'illustration ci-dessous presente le côté droit de l'ordinateur.

1. Lecteur optique 3. Prise de sécurité

2. Prise entrée adaptateur 19 V 4. Port USB 2.0*

Ordinateur vu de droite

• Modèles sélectionnés uniquement.

Aspect variable selon le modele achete.

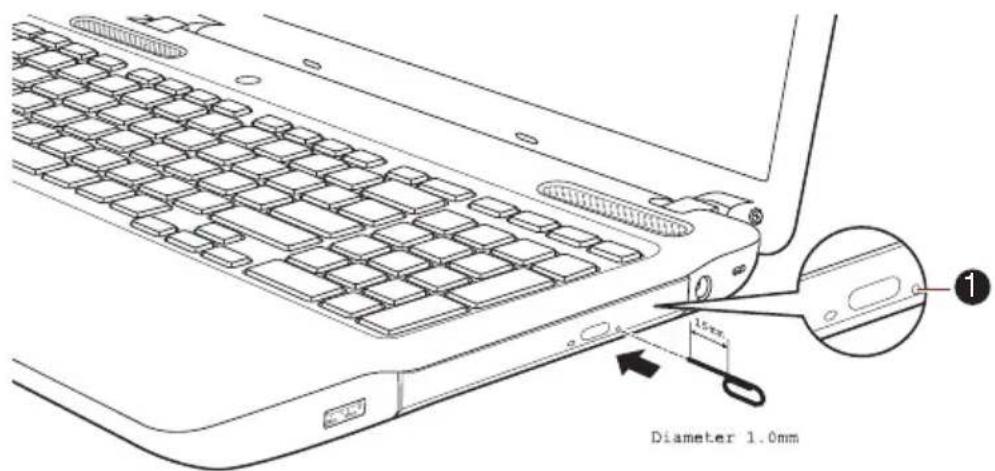

Lecteur optique Cet ordinateur est équipé d'un lecteur de DVD super multi.

Prise entrée adaptateur 19 V Reliez l'adaptateur secteur à ce connecteur pour faire fonctionner l'ordinateur sur secteur et recharger ses batteries internes. Utilisez uniquement le modele d'adaptateur secteur fourni avec l'ordinateur. Tout adaptateur non concu pour cet ordinateur pourrait endommager celui-ci.

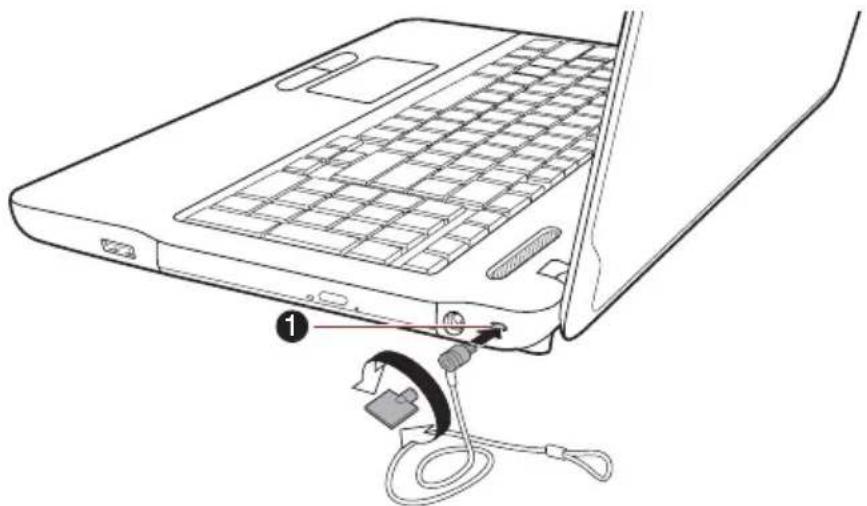

Prise de sécurité Cette prise permet d'attacher l'ordinateur à un objet volumieux pour prévenir les risques de vol.

Port bus série Un port USB (Universal Serial Bus) à la norme universal (USB 2.0) USB 2.0 peut se才知道 sur le côte droit de l'ordinateur.

Précédente

L'illustration ci-dessous presente l'arrière de l'ordinateur.

Vue arriré de l'ordinateur

Vue de dessous

L'illustration suivantepresente l'ordinateur vu de dessous. Avant de returner l'ordinateur, rabattez I'écran pour éviter de l'endommager.

1. Verrou de la batterie 4. Emplacement pour module mémoire
2. Batterie principale 5. Grille d'airation
3. Loquet de dégagement de la batterie

Vue de dessous de l'ordinateur

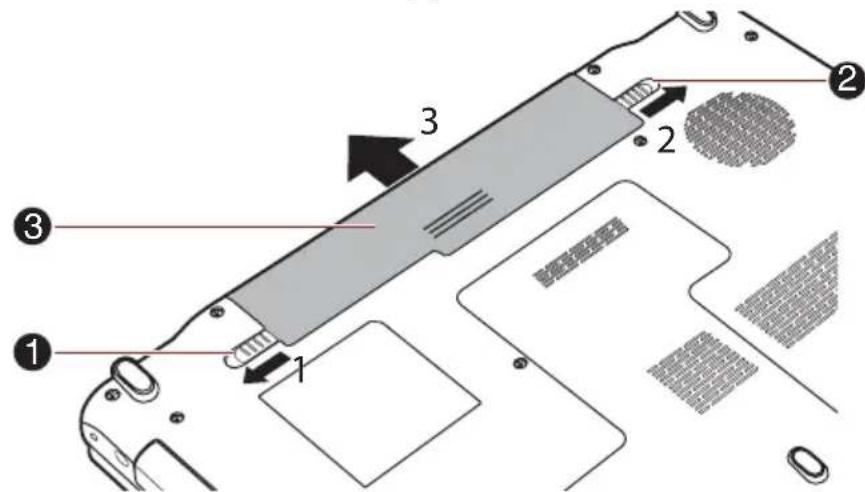

①	Loquet de la batterie	Faites glisser le verrou de la batterie avant de l'enlever.
	Batterie La batterie principale alimentée l'ordinateur lorsque l'adaptateur secteur n'est pas branché. Pour plus de détails sur l'utilisation des batteries, reportez-vous au chapitre6, Alimentation et modes de mise sous tension.
②	Loquet de dégagement de la batterie	Faites glisser le loquet de dégagement de la batterie et maintenez-le en position ouverte pour retarder la batterie. Pour plus de détails sur le retrait des batteries, reportez-vous au chapitre6, Alimentation et modes de mise sous tension.
	Emplacement pour module mémoire	Les emplacements pour modules mémoire permettent d'inverter ou retarder des modules mémoire. Reportez-vous à la section Module mémoire supplémentaire du chapitre 3, Matériel, utilisaires et options.

Vue avant (écran ouvert)

Cette section présente l'ordinateur avec l'écran ouvert. Pour ouvrir l'écran, soulevez le panneau etCHOISSEZ un angle de lecture comfortable.

1. Camera Web* 7. Charnières de l'écran
2. Voyant de laamera Web* 8. Haut-parleurs stéreo
3. Microphone* 9. Clavier
4. Antennes LAN sans fil (non visibles)* 10. Touch Pad
5. Ecran 11. Boutons de contrôle du Touch Pad
6. Bouton d'alimentation

Vue avant de l'ordinateur, écran ouvert

• Modèles sélectionnés uniquement.

Aspect variable selon le modele achete.

Caméra Web Laamera Web est un périphérique qui permet d'enregistrer des photos directement à partir de l'ordinateur. Vous pouvez l'utiliser pour les discussions ou les conférences video en konjection avec un outil de communication, tel que Windows Live Messenger. Le logiciel Toshiba Web Camera permit d'ajouter différents effets à votre video ou vos photos. Permet de transmettre des photos et d'effectuer des discussions video sur Internet à l'aide d'applications spécialisées. Certains modèles disposent d'uneamera Web. Reportez-vous à la section Caméra Web du chapitre4, Concepts de base.
Voyant de laamera Web	Le voyage de laamera Web s'affiche lorsque vous utilisez cetteamera.
Microphone Un microphone intégré permet d'importer et d'enregistrer des sons dans vos applications. Reportez-vous à la section Système audio du chapitre4, Concepts de base pour plus d'informations. Certains modèles disposent d'un microphone.
Antennes LAN sans fil	Certains ordinateurs de cette série disposent d'une antenne LAN sans fil.
Ecran Lorsque l'ordinateur fonctionne sur secteur, l'image peut sembler plus lumineuse que lorsqu'il fonctionne sur batterie. Cette différence de luminosité est destinée à préserver l'autonomie de la batterie. Pour plus d'information sur l'écran de l'ordinateur, consultez la section Contrôleur d'écran et mode video de l'annexe B.
Bouton d'alimentation	Ce bouton permet demettre l'ordinateur sous tension et hors tension.
Charnières de l'écran	Les charnières permettent de régler l'inclinaison de l'écran.
Haut-parleurs Les haut-parleurs retransmettent les sons générés par vos applications ainsi que les alertes audio du système, tels que les alarmes de batterie faible par exemple.
Clavier Le clavier interne dispose d'un pavé numérique distinct, de touches de contrôle du curseur et des touches . Coursultez le chapitre5, Le clavier., pour plus de détails.

Touch Pad La tablette Touch Pad, située sur le repose-mains, permet de contrôle les mouvements du pointeur à l'écran. Reportez-vous à la section Utilisation du Touch Pad du chapitre 4, pour plus de détails, Concepts de base.
Boutons de contrôle de Touch Pad	Situés au-dessous de la tablette tactile, les boutons de contrôle permettent de désirir des commandes dans des menus ou de manipuler du texte et des images avec le pointeur.

Voyants

Cette section indique les fonctions désignées par les voyants.

Voyants système

Les voyants situés à côte des icones correspondantes s'allument en fonction des différentes opérations de l'ordinateur.

Voyants système

Entrée adaptateur/Batterie	Le voyant Entrée adaptateur/Batterie indique l'état de l'entrée adaptateur et le chargement de la batterie. La couleur verte signale que le chargement de la batterie est terminé et que le courant circule correctement dans l'adaptateur. Reportez-vous au chapitre 6, Alimentation et modes de mise sous tension pour plus de détails.
Alimentation	Le voyant Alimentation est vert lorsque l'ordinateur est sous tension. Toutefois, ce voyant devient vert clignotant si l'ordinateur est en veille (il clignote à une fréquence de deux secondes allumé, puis deux secondes éteint, pendant la phase d'accêt, puis lorsqu'il est hors tension).

Voyants du clavier

Les illustrations ci-dessousprésentent les positions des indicateurs de verrouillage majuscules et de pavé numérique, avec les états suivants :

■Lorsque levoyant de verrouillage en majuscules (CapsLock) est allumé, toutes les caractèrestapés au clavier sont affichés en majuscules.
■Lorsque levoyant de verrouillage numérique est allumé, vous pouvez utiliser les dix touches pour entrer des chiffres.

1. Voyant Verrouillage en majuscules 2. Voyant de verrouillage numérique

Voyants du clavier

CAPS LOCK Cevoyant est de couleur verte lorsquet les touches alphétiques sont verrouillées en majuscules.

VERROUILLAGE NUMERIQUE

Lorsque levoyant VERROUILLAGE NUMERIQUE est allumé, vous pouvez utiliser les touches numérotées du clavier.

Lecteurs optiques

Cet ordinateur est équipé d'un lecteur de DVD super multi. Un contrôleur série ATA est utilisé pour la lecture des disques optiques. Lorsque l'ordinateur lit un disque optique, un voyant est allumé sur le lecteur.

Pour plus de détails sur l'insertion ou le retrait de disques, reportez-vous à la section Utilisation des lecteurs de disques optiques du chapitre 4, Concepts de base.

Codes de zone pour lecteurs de DVD et supports

Les lecteurs de DVD super multi et leurs disques sont fabriqués en fonction des normes de six zones de commercialisation. Lorsque vous achetez un DVD video, assurez-vous que ce dernier est compatible avec votre lecteur. Dans le cas contraire, vous ne pourrez pas le dire.

Code Région

1 Canada, Etats-Unis
2 Japon, Europe, Afrique du Sud, Moyen-Orient
3 Asie du Sud-Est, Asie du Sud
4 Australie, Nouvelle-Zélande, Iles du Pacifique, Amérique Centrale, Amérique du Sud, Caraïbes
5 Russia, Sous-continent Indien, Afrique, Corée du Nord, Mongolie
6 Chine

Disques enregistrables

Cette section déscrit les types de CD/DVD inscriptibles. Vérifiez les caractéristiques techniques de votre lecteur pour savoir sur quels types de disques il peut graver. Utilisez TOSHIBA Disc Creator pour écrire sur des disques compacts. Reportez-vous au chapitre 4, Concepts de base.

CD

Les disques CD-R ne peuvent etre gravés qu'une seule fois. Les données ainsi gravées ne peuvent plus etre ni effacées ni modifiées.
Vous pouvez enregistrer plusieurs fois de suite sur des CD-RW, ce qui inclut les CD-RW, les CD-RW grande vitesse et les CD-RW.

DVD

■ Les disques DVD-R, DVD+R, DVD-R (double couche) et DVD+R (double couche) ne peuvent être graves qu'une seule fois. Les données ainsi gravées ne peuvent plus être ni effacées ni modifiées.
■ Les DVD-RW, DVD+RW et DVD-RAM peuvent être enregistrés plusieurs fois.

Lecteur de DVD Super Multi

Le lecteur mixte intégré de DVD Super Multi permet de graver des données sur des CD/DVD réinscriptibles et de dire les CD/DVD de 12 ou 8 cm sans adaptateur.

La vitesse de lecture est plus lente au centre qu'a la péripérie du disque.

Lecture de DVD 8x (maximum)

DVD-R en écriture 8x (maximum)

DVD-R double couche en écriture 6x (maximum)

DVD-RW en écriture 6x (maximum)

DVD+R en écriture 8x (maximum)

DVD+R (double couche) en écriture 6x (maximum)

DVD+RW en écriture 8x (maximum)

DVD-RAM en écriture 5x (maximum)

Lecture de CD 24x (maximum)

CD-R en écriture 24x (maximum)

CD-RW en écriture 24x (maximum, disques grande

vitesse)

Chapitre 3

Matériel, utilaitaires et options

Matériel

Cette section décrit la partie matérielle de l'ordinateur.

Les specifications réelles varient en fonction du modele acheté.

Processeur

Unité centrale Voiture ordinateur est équipé d'un

microprocesseur dont le type varie selon le modele.

Pour connaître le type de processeur inclus dans\ votre modèle, ouvrez l'utilitaire TOSHIBA PC\ Diagnostic Tool (Outil de diagnostic PC) en\ cliquant sur Demarrer Tous les

programmes TOSHIBA Utilaires PC Diagnostic Tool.

Remarque légale (processeur)

Pour obtenir plus d'informations sur le processeur, consultez la section Remarques legales de l'annexe E.

Memoire

Emplacements mémoire

Des modules mémoire de 1, 2 ou 4 Go peuvent être installés dans les deux connecteurs mémoire, pour une configuration maximum de 8 Go de mémoire système.

Cet ordinateur peut être équipé de modules mémoire d'une capacité maximale de 8 Go. La taille réelle de la mémoire utilisable sera inférieure à celle des modules mémoire installés.

Cette caractéristique varie selon le modele acheté.

Mémoire video La mémoire d'une carte graphique qui permet de stocker une image bitmap.

La quantité de mémoire video dépend de la taille de la mémoire système.

Demarrer Panneau de configuration Apparente et personnalisation Affichage Ajuster la résolution.

Vous pouvez déterminer le montant de la mémoire video en cliquant sur le bouton Paramètres avances de la fenêtre Résolution de l'affichage.

Si vous ordinateur est configuré avec plus de 3 Go de mémoire, la mémoire affichée peut n'être que de 3 Go (selon les specifications matérielles de l'ordinateur).

Ceci est correct dans la mesure où seule la mémoire disponible s'affiche et non pas la mémoire physique (RAM) de l'ordinateur.

Différents composants du système (par exemple les processeurs graphiques de cartes video ou les périhériques PCI tels que LAN sans fil, etc.) nécessitent leur propre espace mémoire. Dans la mesure où un système d'exploitation 32 bits ne peut pas attribuer d'adresses à plus de 4 Go de mémoire, ces ressources système viennent se superposer à la mémoire physique. En raison de limitations techniques, la mémoire superposée n'est pas disponible pour le système d'exploitation. Certains outils affichtant la mémoire physique de votre ordinateur, cependant la mémoire disponible au système d'exploitation sera environ de 3 Go.

Seuls les ordinateurs dotés d'un système d'exploitation 64 bits peuvent adresser 4 Go ou plus de mémoire système.

Remarque légale (mémoire système principale)

Pour plus d'informations sur la mémoire (système principal), consultez la section Remarques légales dans l'annexe E.

Alimentation

Batterie L'ordinateur est alimenté par une batterie rechargeable au lithium ion.

Remarque légale (autonomie de la batterie)

Pour plus d'informations sur l'autonomie de la batterie, consultez la section Remarques legales dans l'annexe E.

Batterie RTC La batterie interne alimente l'horloge temps réel (RTC) et la fonction calendrier.

Adaptateur secteur L'adaptateur secteur universal alimente le système et recharge les batteries lorsque ces dernières s'épuisent. Il dispose d'un cordon amovible avec un connecteur de 2 ou 3 broches. Du fait qu'il est universel, l'adaptateur peut receivevoir des tensions comprises entre 100 et 240 volts ; le courant de sortie varie cependant d'un modele à l'autre. L'utilisation d'un autre type d'adaptateur risque d'endommager l'ordinateur.

Disques

Lecteur de disque dur ou lecteur a etat solide Laaille du disque dur ou du SSD (Solid State Drive : disque dur a etat solide) varie selon le modèle. Pour connaître le type de disque dur inclus dans suaive modèle, ouvrez l'utilitaire TOSHIBA PC Diagnostic Tool (Outil de diagnostic PC TOSHIBA) en cliquant sur Demarrer Tous les programmes TOSHIBA Utilitaires PC Diagnostic Tool (Outil de diagnostic PC TOSHIBA). Une partie de I'espace du disque dur ou du lecteur « a etat solide » est réservée à son administration.

■ Dans ce manuel, l'expression « disque dur » fait également ↔ reference au lecteur à état solide, sauf mention contraire.
Le lecteur à état solide (SSD) est un support de stockage grande capacité qui utilise une mémoire à état solide à la place d'un disque dur.

Sous certaines conditions de non utilisation prolongée et/ou exposition à de fortes températures, ce lecteur est vulnérables aux erreurs de détention des données.

Remarques legales (capacité du disque dur)

Pour plus d'informations sur la capacité du disque dur, consultez la section Remarques legales de l'annexe E.

Lecteur optique

Lecteur Il est possible que les lecteurs de disques optiques suivants soient préinstallés sur cet ordinateur.

Lecteur de DVD Super Multi

Les DVD-RAM de 2,6 Go et 5,2 Go ne peuvent pas etre lus ou écrits.

Affichage

L'écran à cristaux liquides (LCD) interne permet d'afficher des images haute résolution. Vous pouvez régler l'inclinaison de l'écran en fonction de vos préférences.

Ecran Ecran TFT à cristaux liquides de 39,6 cm,

16 millions de couleurs et la résolution suivante :

^+ , 1366 pixels à l'horizontal

x 768 pixels à la verticale

Technologie d'économie d'énergie Intel® DPST (Display Power Saving Technology)

Votre GPU peut inclure la technologie DPST qui permet de limiter la consommation d'énergie de l'ordinateur en optimisant le contraste de l'écran interne à cristaux liquides.

Cette fonctionnalité peut être utilisée si l'ordinateur :

est alimenté par la batterie
■utilise uniquement son écran interne

La fonctionnalité DPST peut être activée dans la section Intel® Graphics and Media du Panneau de configuration.

Pour acceder au Panneau de configuration de l'une des(xxas suivantes:

■ Cliquez sur Demarrer Panneau de configuration. Sélectionnez Grandes iconées ou Petites iconées dans la section Afficher par, puis cliquez sur Intel(R) Graphics and Media.
■Cliquez avec le bouton droit de la souris sur le Bureau et cliquez sur Propriétés graphiques.

Dans le Panneau de configuration,

1. Sélectionnez Basic Mode (Mode de base) et cliquez sur OK.
2. Cliquez sur Alimentation.
3. Sélectionnez Sur batterie dans le menu déroulant Source d'alimentation et cochez la case Display Power Saving Technology.

Si vous souhaitez améliorer la qualité d'image dans les conditions mentionnées ci-dessus, sélectionnez la qualité maximale ou désactiver cette fonctionnalité.

AMD® Vari-Bright™

Il se peut que votre modèle de processeur graphique AMD inclue la fonction AMD® Vari-Bright™, qui permet de limiter la consommation d'énergie de l'ordinateur en optimisant le contraste de l'image sur l'écran LCD interne.

Cette fonctionnalité peut être utilisé si l'ordinateur :

est alimenté par la batterie
■utilise uniquement son écran interne

La fonctionnalité Vari-Bright™ est désactivée par défaut. Si vous souhaitez prolonger la durée de vie de la batterie de votre ordinateur, activez cette fonction.

La fonction Vari-Bright™ peut être activée dans Catalyst Control Center.

Pour acceder à ce centre, cliquez sur:

Démarrer → Tous les programmes → Catalyst Control Center → CCC

Dans ce centre de contrôle:

1. Sélectionnez Power (Alimentation), fais PowerPlay™.
2. Sélectionnez la case à cocher Enable Vari-Bright™ (Activer Vari-Bright™).
3. Cliquez sur OK.

Si vous souhaitez désactiver cette fonctionnalité, dans les conditions indiquées plus haut, découvertz la case Enable Vari-Bright™ (Activer VariBright™).

Remarque légale (écran à cristaux liquides)

Pour plus d'informations sur l'écran LCD, consultez la section Remarques légales de l'annexe E.

Contrôleur graphique Le contrôleur graphique permet de tirer parti au maximum de l'affichage. Reportez-vous à la section Contrôleur d'écran et mode video de l'annexe B pour plus de détails.

Remarques légales (unité de traitement graphique « GPU »)

Pour plus d'informations sur le processeur graphique (« GPU »), consultez la section Remarques legales de l'annexe E.

Son

Système audio Le système sonore intégré prend en charge les enceintes internes et un microphone. Il permet de brancher un microphone externe et un casque sur les connecteurs appropriés.

Multimédia

Caméra Web Laamera Web est un périphérique qui permet d'enregistrer desVIDEOS ou de prendre des photos directement à partir de l'ordinateur. Vous pouvez l'utiliser pour les discussions ou les conférences video en konjection avec un outil de communication, tel que Windows Live Messenger. Le logiciel Toshiba Web Camera permet d'ajouter différents effets à votre video ou vos photos. Reportez-vous à la section Caméra Web du chapitre4, Concepts de base.

Communications

LAN Certains ordinateurs de cette série prennant en charge de façon standard les protocoles Ethernet LAN (10 mégabits par seconde, 10BASE-T), Fast Ethernet LAN (100 mégabits par seconde, 100BASE-TX) et Gigabit Ethernet LAN (1 000 mégabits par seconde, 1000BASE-T).

-Bluetooth Certains ordinateurs de cette série sont équipés des fonctionnalités Bluetooth. Cette technologie permet d'échanger sans cable des données entre des ordinateurs et des péripériques, des imprimantes et des téléphones portables. Lorsque cette fonctionnalité est activée, Bluetooth met en place un environment personnel sans fil sûr et fiable, de façon simple et rapide.

Réseau sans fil Certains modèles d'ordinateur de cette série sont équipés d'un module LAN sans fil compatible avec les systèmes LAN sans fil qui reposent sur la technologie radio d'étalement du spectre en sesquence directe/de multiplexage en fréquence orthogonale par répartition, et conforme à la norme IEEE 802.11.

Remarque légale (réseau sans fil)

Pour plus d'informations concernant les reseaux sans fil, consultez la section Remarques legales de l'annexe E.

Fonctions spéciales

Les fonctions suivantes sont soit des fonctions spécifiques aux ordinateurs TOSHIBA, soit des fonctions évoluées qui simplifier leur utilisation.

Accedez à chaque fonction en utilisant les procédures suivantes.

*1 Pour acceder aux options d'alimentation, cliquez sur Demarrer → Panneau de configuration → Système et sécurité → Options d'alimentation.

Touches d'accès direct	Les touches d'accès direct correspondant à des combinaisons spécifiques de touches permettant de modifierrapidement la configuration du système, d'activer votre navigateur Internet et de contrôler le lecteur de CD, directement à partir du clavier.
Déactivation automatique de l'écran *1	Cette fonction met l'écran interne automatiquement hors tension lorsque le clavier est resté inactif pendant un certain temps. L'alimentation est rétablie dess'une touche est utilisée. Cela peut être spécifique dans les Options d'alimentation.
Arrêt automatique du disque dur *1	Cette fonction permet d'internorme l'alimentation du disque dur lorsque ce dernier n'a pas été activé pendant une période spécifique. L'alimentation est rétablie dess'une demande d'accès est transmise. Cela peut être spécifique dans les Options d'alimentation.
Mode de mise en vue automatique du système/veille prolongée *1	Cette fonction met automatiquement le système en veille ou en veille prolongée lorsqu'il n'y a pas de saisie ou d'accès aux péripériques à l'issue de la période spécifique. Cela peut être spécifique dans les Options d'alimentation.
Mot de passer à la mise sous tension	Vous disposez de deux niveaux de sécurité par mot de passer, Responsible et Utilisateur, pour éviter toute utilisation indésirable de votre ordinateur.
Protection immédiate	Une touche d'accès direct spécifique verrouille automatiquement le système pour protégger les données.
Alimentation évoluable *1	Le système d'alimentation de l'ordinateur dispose d'un processeur dédié pour mesurer le niveau de la batterie et calculer l'autonomie disponible, ainsi que pour protégger les composants électroniques de toute condition anormale, par exemple une surtension en sortie de l'adaptateur. Cela peut être spécifique dans les Options d'alimentation.
Mode d'économie de la batterie *1	Cette fonction permet de configurer l'ordinateur pour économiser la batterie. Cela peut être spécifique dans les Options d'alimentation.
Mise sous/hors tension de l'écran *1	Cette fonction permet demettre l'ordinateur hors tension de façon automatique)dés que l'écran est fermé ou de lemettre de nouveau sous tension lors de l'ouverture de ce dernier. Cela peut être spécifique dans les Options d'alimentation.
Mise en veille prolongée en cas de batterie faible *1	Lorsque la charge de la batterie devient insuffisante,le système active le mode Veille prolongée,puis se met hors tension. Cela peut être spécifique dans les Options d'alimentation.
Refroidissement *1	Si la température de l'ordinateur dépasse un certain niveau,le ventilateur est activé ou la cadence de traitement est réduite afin d'éviter toute surchauffe. Cela peut être spécifique dans les Options d'alimentation.
	Performances maximum	Active le ventilateur en premier,puis réduit la vitesse de traitement.
	Optimisation de l'autonomie	Active le ventilateur en premier,puis réduit la vitesse de traitement avant le mode Performances maximum pour prolonger l'autonomie de la batterie.
Mode Veille prolongée	Cette fonction permet demettre l'ordinateur hors tension sans fermer les logiciels. Le contenu de la mémoire principale est automatiquement enregistré sur le disque dur. Lorsque vous remettez l'ordinateur sous tension, vous pouze reprendre votre travail là où vous l'aviez interrompu. Reportez-vous à la section Mise hors tension du chapitre1,Prise en main,pour plus de détails.
Mode Veille Si vous nevez interrompre votre travail, vous pouzemettre l'ordinateur hors tension sans fermer vos logiciels. Les données sont enregistrées dans la mémoire principale de l'ordinateur. Lorsque vous le remettez sous tension, vous pouze reprendre votre travail là où vous l'aviez interrompu.

Fonction Réactivation USB

Lorsque l'ordinateur est en mode Veille, cette fonction permet de le reactiver, en fonction des péripériques externes connectés aux ports USB. Par exemple, si une souris ou un clavier USB est connecté à un port compatible, le déplacement de la souris ou l'appui sur une touche du clavier « reactivement » l'ordinateur.

Utilaires et applications

Cette section déscrit les utilisaires préinstallés sur l'ordinateur et indique comment y acceder. Pour plus de détails sur leur utilisation, reportez-vous à leur manuel en ligne, à leur fichier d'aide ou au fichier Lisez-moi, le cas échéant.

Les logiciels mentionnés ci-dessous ne sont pas tous installés sur tous les modèles.

Economie TOSHIBA L'utilitaire Economie TOSHIBA permet de configurer le mode d'alimentation de votre ordinateur en fonction des contraintes d'utilisation.
TOSHIBA PC Diagnostic Tool	L'utilitaire TOSHIBA PC Diagnostic affiche la configuration de base de l'ordinateur et permet de tester les fonctionnalités de certains péripériques intégrés.
TOSHIBA Flash Cards	L'utilitaire TOSHIBA Flash Cards permet de modifierrapidementles fonctions système sélectionnées.Touches d'accès direct
Configuration du matériel (HW Setup)	Ce programme permet de personneliser la configuration matérielle de votre ordinateur afin de mistrésircompte de vos méthodes de travail et des péripériques utilisés.
Accessibilité TOSHIBA	L'utilitaire TOSHIBA Accessibility permet aux personnes handicapées d'utiliser plus aisément les fonctions d'accès direct TOSHIBA. Il permet de « bloquer »temporairement la touche Fn en appuyant dessus, puis en la relâchant, de façon à pouvoir appuyer sur une touche de « fonction » et accéder à la fonction spécifique souhaitée. La touche Fn reste alors active jusqu'à ce que vous appuyiez sur une autre touche.
TOSHIBA Face Recognition	TOSHIBA Face Recognition (Reconnaissance faciale) utilise une bibliothèque de visages pour vérifier les données faciales des utilisateurs lorsqu'ils se connect à Windows. Si la vérification aboutit, la session Windows s'ouvre de façon automatique. L'utilisateur peut alors éviter d'entrez un mot de passer ou tout autre équivalent, ce qui facilitate le processus de connexion. Reportez-vous à la section Utilisation de TOSHIBA Face Recognition du chapitre 4, pour plus de détails, Concepts de base.
TOSHIBA VIDEO PLAYER	Ce logiciel est livré avec ce produit pour生存 les DVD-video. Il dispose d'une interface et de fonctions à l'écran. Cliquez sur Démarrer → Tous les programmes → TOSHIBA VIDEO PLAYER → TOSHIBA VIDEO PLAYER. Reportez-vous à la section TOSHIBA VIDEO PLAYER du chapitre 4, pour plus de détails, Concepts de base.
TOSHIBA Assist TOSHIBA Assist	TOSHIBA Assist est une interface utilisateur graphique permettant d'accéderrapidément à des utiliserés et des applications qui facilitent l'utilisation et la configuration de l'ordinateur.
TOSHIBA ConfigFree	TOSHIBA ConfigFree est une suite d'utilaires conçus pour faciliter le contrôle des péripériques de communication et des connexions réseau. Il permet également de détecter les problèmes de communication et de créé des profils pour faciliter la permutation entre différents emplacements ou réseaux de communication. Pour accéder à cet utilitaire, cliquez sur Démarrer → Tous les programmes → TOSHIBA → ConfigFree.
TOSHIBA Disc Creator	Voupez creer des CD/DVD sous plusieurs formats, dont les CD audio pour lecteurs de CD standard et les CD/DVD de données pour sauvégarder les fichiers et les dossiers de votre disque dur. Ce logiciel peut être utilisé sur un modulo compatible un lecteur de DVD Super Multi. Pour accéder à cet utilitaire, cliquez sur Démarrer → Tous les programmes → TOSHIBA → Applications CD et DVD → Disc Creator.
TOSHIBA DVD-RAM Utility	Cet utiliser dispose d'une fonctionnalité de formatage physique et de protection contre la copie pour les DVD-RAM. Cet utiliser fait partie du module de configuration de TOSHIBA Disc Creator. Pour accéder à cet utiliser, cliquez sur Démarrer → Tous les programmes → TOSHIBA → Applications CD et DVD → Utilitaire DVD-RAM.
Utilitaire TOSHIBA HDD/SSD Alert	Cet utiliser dispose d'un Assistant pour superviser l'état du disque et procéder à la sauvégarde du système. Pour accéder à cet utiliser, cliquez sur Démarrer → Tous les programmes → TOSHIBA → Utilaires → HDD SSD Alert (Alerte disque dur/lecteur SSD).
TOSHIBA Service Station	Cette application permet à votre ordinaire d'(identifier automatiquement les mises à jour logicielles de TOSHIBA ou toutes autres informations similaires et propres à votre ordinateurs et ses programmes. Lorsque cet utiliser est activé, il communique de façon périodique une quantité limitée d'informations techniques sur le système, qui seront traitées en appliquant de façon strictes nos régles de protection de la confidentialité, ainsi que toutes les lois en vigueur dans ce domaine. Pour accéder à cet utiliser, cliquez sur Démarrer → Tous les programmes → TOSHIBA → Utilaires → Service Station.
Corel Label@Once Label@Once permit aux utilisateurs de concevoir et d'imprimer des étiquettes de disques. La fonctionnalité Labelflash est également prise en charge, ce qui permet au texte et aux images d'être imprimées sur la surface de l'étiquette du support compatible Labelflash sans imprimante.

Les fonctionnalités Labelflash peuvent être utilisées sur les modèles qui ne disposent pas d'un lecteur de DVD Super Multi avec Labelflash.

Pour déterminer si le lecteur optique installé sur votre ordinateur prend en charge Labelflash, suivez les instructions ci-dessous :

1. Lancez Corel Label@Once (la procédure varie selon le modele acheté):
   Cliquez sur Demarrer Tous les programmes Corel Label@Once Corel Label@Once.
2. Cliquez sur l'onglet Général.
3. Sélectionnez le lecteur optique dans la section Imprimante.

Si le nom du lecteur s'affiche à l' étape 3, le lecteur optique de votre ordinateur prend en charge Labelflash.

TOSHIBA Bulletin Board	Bulletin Board offre un espace pratique permettant de classer vos documents de façon amusante et créative.Faites simplement glisser vos images, fichiers ou notes préféries sur cet espace et épinglez-les.Cette application peut être utilisée pour creator des miniatures de raccourcis, des rappels, des listedes de tâches etc. selon vos besoin.Pour accéder à cet utiliser, cliquez sur Démarrer → Tous les programmes → TOSHIBA → TOSHIBA Bulletin Board.
TOSHIBA ReelTime Cette application est un outil graphique de création d'historique/index, qui permet d'afficher les fichiers consultés récemment, de façon ludique et simple. Affichez et parcourez l'histoire des fichiers ouverts ou importés grâce aux aperçus, dans une interface intuitive.Pour accéder à cet utiliser, cliquez sur Démarrer → Tous les programmes → TOSHIBA → TOSHIBA ReelTime.
Plug-in TOSHIBA Resolution+ pour Windows Media Player	Ce plug-in vous permit de convertir en amont des vidéos aux formats wmv et mp4 dans Windows Media Player.Pour plus d'informations, consultez l'aide du plug-in TOSHIBA Resolution+ pour Windows Media Player.Pour y accéder, cliquez sur Démarrer → Tous les programmes → TOSHIBA → Plug-in TOSHIBA Resolution+ pour Windows Media Player → Aide du plug-in TOSHIBA Resolution+ pour Windows Media Player.
TOSHIBA Media Controller	Cette application permet de:gérer vos fichiers de musique, images et vidés en diffusant ces fichiers en continu à tout périphérique compatible dont vous disposez chez vous.Pour accéder à cet utiliser, cliquez surDémarrer → Tous les programmes → TOSHIBA → TOSHIBA Media Controller → TOSHIBA Media Controller.Pour plus d'informations, consultez l'aide de TOSHIBA Media Controller.
TOSHIBA Speech System	Le logiciel TOSHIBA Speech System consiste en une application vocale (synthèse vocale) qui analyse les documents et procède à une lecture à haute voix, et une application de reconnaissance vocale qui reconnaît les mots que vous énoncéz dans un microphone. Cela vous permet de contrôle et d'utiliser plusieurs programmes Windows par commande vocale只想 que de recourir au clavier ou à la souris.Pour accéder à cet utilisé, cliquez surDémarrer → Tous les programmes → TOSHIBA → TOSHIBA Speech System.Pour plus d'informations, consultez l'aide de TOSHIBA Speech System.

Péripétriques optionnels

Les périphériques optionnels élargissant les capacités de l'ordinateur et facilitent son utilisation. Cette section indique comment connecter ou installer les périphériques suivants :

Cartes/mémoire

■Emplacement Bridge media

■Carte Secure Digital™ (Sd), (carte mémoire SD, SDHC, SDXC, miniSD, microSD)
Carte MultiMedia Card

Module mémoire supplémentaire

Périphrériques

Disque dur supplémentaire
Ecran externe
Periphérique HDMI

Autres

Prise de sécurité

L'ordinateur possède un emplacement Bridge Media qui peut recevoir diverses cartes mémoire de capacité variables. Elles permettent de transférer facilement des données en provenance de périphériques (caméscopes numériques, assistants personnels, etc.).

Veillez à protéger l'emplacement Bridge media. Ne tentez pas d'insérer des objets métalliques, tels que des vis, des agrafes et des trombones, à l'intérieur de l'ordinateur ou du clavier. Tout object métallique peut créé un court-circuit et provoquer des dommages à l'ordinateur ou un incendie, et ainsi entraîner des léasons graves.

L'emplacement Bridge media est compatible avec les cartes suivantes:

Carte Secure Digital (SD), (carte mémoire SD, SDHC, SDXC, miniSD, microSD)
Carte MMC (MultiMediaCardTM)

Vous doivent avoir recours à un adaptateur pour les cartes miniSD/microSD.
Le bon fonctionnement des cartes mémoires n'est pas contrôle systématiquement. Il n'est donc pas garantit à 100% .
L'emplacement ne supporte pas les fonctions Magic Gate.

Carte Secure Digital (SD)

Adaptateur de carte microSD et de carte microSD

Carte MMC (MultiMediaCard)

Exemples de supports mémoire

Carte mémoire

Cette section regroupe les informations de sécurité indispensablees pour la manipulation de votre support mémoire.

Points importants concernant votre carte mémoire SD/SDHC/SDXC

Les cartes mémoire SD/SDHC/SDXC sont compatibles avec la technologie SDMI (Secure Digital Music Initiative), destinée à empêcher toute copie ou lecture illégale de musique numérique. C'est la raison pour laquelle vous ne pouvez ni copier ni reproductive un document protégé sur un autre ordinateur ou périphérique. Vous pouvez uniquement utiliser la reproduction d'un matériel protégé par copyright pour votre usage personnel.

Voutrouvrez ci-dessous une explication permettant de désigner les cartes mémoire SD des cartes mémoire SDHC et SDXC.

■Les cartes SD, SDHC et SDXC ont la même forme. Par contre leur logo est différent, ce qui doit être vérifié lors de l'achat.

■Logo de la carte mémoire SD:().
■Logo des cartes mémoire SDHC : ()
■Logo des cartes mémoire SDXC:().

La capacité maximale des cartes mémoire SD est de 2 Go. La capacité maximale des cartes mémoire SDHC est de 32 Go. La capacité maximale des cartes mémoire SDXC est de 64 Go.

Type de carte Capacités

SD 8, 16, 32, 64, 128, 256 ou 512 Mo, 1 ou 2 Go

SDHC 4, 8, 16 ou 32 Go

SDXC 64 Go

Format du module mémoire

Les nouvelles cartes sont formatées en fonction de normes spécifiques. Si vous doivent formater à nouveau une carte mémoire, utilisez un périphérique prénant en charge les cartes mémoire.

Formatage d'une carte mémoire SD/SDHC/SDXC

Les cartes SD/SDHC/SDXC sont vendues préformées conformément aux normes qui s'appliquent. Si vous formatez à nouveau une carte mémoire SD/SDHC/SDXC, utilisez un apparéil qui utilise ce type de carte, tel qu'un apparéil photo numérique ou un baladeur MP3, et non pas la commande de formatage de Windows.

Si vous doivent formater l'ensemble de la carte mémoire, incluez la zone protégée. Vous doivent désposer des autorisations déquates pour contourner le système de protection contre la copie.

Entretien des supports de données

Observe les précautions suivantes lors de la manipulation de la carte.

Entretien des cartes

Ne tordez ou ne pliez pas les cartes.
Ne mettez pas les cartes en contact avec des liquides, ne les stockez pas dans des endroits humides et ne les laissez pas a proximite de conteneurs de liquides.
Ne touchez pas la partie métallique de la carte, ne renversez pas de liquides dessus et voirlez à ce qu'elle reste propre.
Replace la carte dans son boftier après usage.
La carte est conçue de telle sorte qu'elle peut être insérée d'une seule manière. N'essayez pas de forcer la carte à entrer dans l'emplacement.
■Assurez-vous que la carte est insérée correctement dans son emplacement. Appuyez sur la carte jusqu'à ce que vous entendiez un déclic.

Entretien de la carte d'extension mémoire

■Verrouillez la carte si vous ne souhaitez pas l'utiliser pour enregistrer des données.
Les cartes mémoire ont une durée de vie limite. Il est donc important de sauvegarder les données importantes.
■N'enregistrez pas sur une carte lorsque le niveau de la batterie est faible. Une alimentation insuffisante pourrait affecter la précision de la transcription.
■Ne retirez pas la carte lorsqu'une procédure de lecture/écriture est en cours.

Pour plus d'informations sur l'utilisation des cartes d'extension mémoire, consultez les manuels qui accompagnent les cartes

Protection en écriture

Les supports mémoire suivants disposent d'une fonction de protection en écriture.

Carte SD (carte mémoire SD, SDHC ou SDXC)
Carte MMC (MultiMediaCard)

Verrouillez la carte si vous ne souhaitez pas l'utiliser pour enregistrer des données.

Insertion d'un support mémoire

Ces instructions s'appliquent à tous les types de cartes mémoire pris en charge. Pour insérer une carte mémoire, procédez comme suit :

1. Orientez la carte de façon à ce que le connecteur (partie métallique) soit orienté vers le bas.
2. Insérez le module mémoire dans l'emplacement Bridge Media, sur le côte de l'ordinateur.
3. Appuyez doucement sur le module pour assurer la connexion.

1. Emplacement de support Bridge 2. Carte mémoire

Insertion d'un support mémoire

Assurez-vous que la carte mémoire est orientée correctement avant de l'insérer. Si vous insérez la carte à l'envers, vous risquez de ne plus pouvoir la retirer.
■Ne touchez jamais les contacts métalliques d'une carte mémoire.
Sinon, vous risquez d'exposer la zone de stockage à de l'électricité statique et de détruire des données.
Ne mettez pas l'ordinateur hors tension ou n'activez pas le mode Veille ou Veille prolongée lorsque les fichiers sont en cours de copie. Sinon, vous risquez de perdre des données.

Retrait d'un support mémoire

Ces instructions s'appliquent à tous les types de cartes mémoire pris en charge. Pour extraire un support mémoire, suivez les étapes ci-dessous :

1. Cliquez sur l'icone Retirer le périphérique en toute sécurité située dans la barre des tâches de Windows.
2. Pointez sur le support mémoire et cliquez avec le bouton gauche du Touch Pad.
3. Tirez sur le support mémoire de la carte pour le faire ressortir.
4. Saisissez la carte et retirez-la.

1. Emplacement de support Bridge 2. Carte mémoire
Retrait d'une carte mémoire

Si vous enlevez le module mémoire ou mettez l'ordinateur hors tension pendant que l'ordinateur accede au module, vous risquez de perdre des données ou d'endommager le module.
■N'insérez pas de carte mémoire lorsque l'ordinateur est en Veille ou Veille prolongée. L'ordinateur risque de doivent instable ou vous risquez d'effacer des données du module mémoire.
■Ne retirez pas le module miniSD/microSD tout en laissant sont adaptateur dans l'emplacement Bridge Media.

Module mémoire supplémentaire

Vou vouez installer un module mémoire supplémentaire dans l'emplacement mémoire de votre ordinateur de façon à augmenter la quantité de mémoire vivie. Cette section explique commentinstaller etPTRirer un module mémoire.

Placez un tapis sous l'ordinateur afin d'éviter de rayer ou endommager la surface de celui-ci lors du remplacement du module mémoire. Veiliez à utiliser une protection qui ne générale pas d'électricité statique.
■Lorsque vous installez ou supprimez un module mémoire, veillez à ne pas toucher les composants internes de l'ordinateur.
■Insérez les deux modules mémoire dans les emplacements A et B. L'ordinateur fonctionne en mode deux canaux. Vous pouze acceder aux modules mémoires insérés dans les deux canaux.
Utilisez un tournevis cruciforme pour enlever ou serrer les vis. Si la tete du tournevis est trop grande ou trop petite, elle risque endommager les vis.

Utilisez exclusivement des modules mémoireapprovés par TOSHIBA.

N'essayez pas d'insteller ou de retarder un module mémoire dans les cas suivants.

a. L'ordinateur est sous tension.
b. L'ordinateur a ete arrete a l'aide du mode Veille ou Veille prolongee.
c. La fonction Wake-up on LAN est activée.
d. La fonction de communication sans fil est activée.

Veillez à ne pas laisser tomber de vis ou tout autre objet externe dans l'ordinateur. Sinon, risque de dysfonctionnement ou de court-circuit.
Le module mémoire supplémentaire est un composant haute précision qui peut être détruit par l'électricité statique. Dans la mesure où le corps humain peut transmettre de l'électricité statique, il est important de s'en décharger avant de toucher ou installer un module mémoire. Pour ce faire, il suffit de toucher un objet metallique avec les mains nues.

Installation d'un module mémoire

Pour installer un module mémoire, procédez comme suit :

1. Arrêtez l'ordinateur. Assurez-vous que levoyant Alimentation est eteint (consultez la section Mise hors tension du chapitre 1, Prise en main, si nécessaire).
2. Déconnectez l'adaptateur secteur et tous les câbles de l'ordinateur.
3. Fermez l'écran.
4. Retournez l'ordinateur et enlevez la batterie. Si nécessaire, reportez-vous à la section Remplacement de la batterie principale du chapitre 6, Alimentation et modes de mise sous tension.
5. Desserrez les vis qui maintainnent le capot des modules mémoire. Elle sont soldaires du capot et ne peuvent pas être égarées.

Utilisez un tournevis cruciforme de taille 0.

1. Glissez votre ongle ou un objet fin sous le capot et souveze-le.

1. Capot du module mémoire 2. Vis

Retrait du couvercle du module mémoire

1. Alignez les encoches du mémoire sur ceux du connecteur, placez le module à un angle de 45^ environ, appuyez doucement sur le module pour l'insérer, jusqu'à ce que les taquets se mettent en place avec un déclic.

1. Encoche 3. Connecteur B

2. Connecteur A

Pose du module mémoire

Ne tentez pas d'insérer des objets métalliques, tels que des vis, des agrafes et des trombones, à l'intérieur de l'ordinateur. Tout objet métallique peut creer un court-circuit et provoquer des dommages à l'ordinateur ou un incendie, et ainsi entraîner des léasons graves.

Ne touche pas les connecteurs du module mémoire ou de l'ordinateur. Les débris ou poussières déposés sur les connecteurs risquent d'entrainer des dysfonctionnements.

L'emplacement A est réservé à la mémoire principale. Le connecteur B est réservé à la mémoire étendue. Si vous n'installez qu'un seul module, utilisez le connecteur A. Lors de l'insertion ou du retrait de modules mémoire, reportez-vous aux lettres A et B gravées sur le chassin pour différencier l'emplacement A de l'emplacement B.
■Alignez les encoches du module mémoire sur les pince de fixation du connecteur et insérez fermement le module. En cas de difficulté d'installation du module mémoire, écartz doucement les pince de fixation du bout des doigts
Tenez le module mémoire par ses bords gauche et droit, les bords comportant l'encoche.

1. Replacez le couvercle du module mémoire et fixez-le à l'aide des vis.

Assurez-vous de bien fermer le capot.

1. Capot du module mémoire 2. Vis

Retrait du capot du module mémoire

1. Installez la batterie. Si nécessaire, reportez-vous à la section Remplacement de la batterie principale du chapitre 6, Alimentation et modes de mise sous tension.
2. Retournez votre ordinateur.
3. Mettez l'ordinateur sous tension et assurez-vous que la mémoire supplémentaire a été détectée. Pour le vérifier, cliquez sur Demarrer Panneau de configuration Systeme et sécurité icone Systeme.

Retrait d'un module mémoire

Suívez les étapes ci-dessous pour-retirer un module mémoire :

1. Arrétez l'ordinateur. Assurez-vous que levoyant Alimentation est étéint (consultez la section Mise hors tension du chapitre 1, Prise en main, si nécessaire).
2. Deconnectez l'adaptateur secteur et tous les cables de l'ordinateur.

3. Fermez l'écran.

4. Retournez l'ordinateur et enlevez la batterie. Si nécessaire, reportez-vous à la section Remplacement de la batterie principale du chapitre 6, Alimentation et modes de mise sous tension.

5. Desserrez la vis qui maintain le capot des modules mémoire. Elle est solidaire du capot et ne peut être perdue.
6. Glissez votre ongle ou un objet fin sous le capot et souvezez-le.
7. Appuyez sur les pinces de fixation pour les désengager. Un ressort fait alors remonter l'une des extrémites du module.
8. Saisissez le module par les cots et retirez-le.

Si l'ordinateur fonctionne depuis longtemps, les modules mémoire et les circuits se trouvant à proximé seront chauds. Dans ce cas, attendez qu'ils refroidissent avant de les replacer. faute de quoi vous risquez de vous brûler.
Ne touche pas les connecteurs du module mémoire ou de l'ordinateur. Les débris ou poussières déposés sur les connecteurs risquent d'entrainer des dysfonctionnements.

1. Loquets

Retrait d'un module mémoire

1. Replacez le couvercle du module mémoire et fixez-le à l'aide de la vis.

Assurez-vous de bien fermer le capot.

1. Installéz la batterie. Si nécessaire, reportez-vous à la section Remplacement de la batterie principale du chapitre 6, Alimentation et modes de mise sous tension.
2. Retournez votre ordinateur.

Moniteur externe

Vous pouvez raccorder un écran cathodique externe au port écran exter de l'ordinateur. Suivez les étapes ci-dessous pour connecter un moniteur :

Connexion du cable de I'ecran

1. Mettez l'ordinateur hors tension.

2. Branchez l'écran externe sur le port prévu à cet effet.

1. Port écran externe 2. Câble de l'écran externe

Connexion de I'ecran externe sur le port prevu a cet effet

1. Mettez l'écran sous tension
2. Mettez l'ordinateur sous tension.

Lorsque vous mettez l'ordinateur sous tension, ce dernier détecte automatiquement l'écran et déterminé s'il s'agit d'un écran couleur ou monochrome. Si vous ne voyez pas d'image apparaitre sur le moniteur externe, utilisez la combinaison de touches Fn + F5 pour changer le mode d'affichage (si par la suite vous déconnectez ce moniteur externe sans avoir étéint l'ordinateur, appuyez à nouveau sur les touches Fn + F5 pour revenir en affichage sur l'écran interne).

Pour plus d'informations sur l'utilisation de touches pour changer d'écran, reportez-vous au chapitre 5, Le clavier.

Ne déconnectez pas l'écran externe lorsque l'ordinateur est en mode Veille ou Veille prolongée. Mettez l'ordinateur hors tension avant de déconnecter l'écran externe.

Lors de l'affichage du Bureau sur un écran analogue externe, ce dernier s'affiche parfois centré avec des barres noires autour (affichage réduit).

Dans ce cas, veuillez consulter la documentation de l'écran et réglez ce dernier en conséquence, pour rétablit les taille et rapport de cadre appropriés.

Periphériques HDMI

Vous pouvez connecter un écran HDMI au port de sortie HDMI de l'ordinateur. Suivez les étapes ci-dessous pour connecter un moniteur :

Dans la mesure où l'utilisation de tous les écrans HDMI (High-Definition Multimedia Interface) n'a pas été confirmée, certains écrans HDMI peuvent ne pas fonctionner correctement.

Connexion au port de sortie HDMI

1. Branchez l'une des extrémités du cable HDMI sur le port de sortie HDMI du périhérique HDMI.
2. Insérez le connecteur du cable HDMI dans le port HDMI de votre ordinateur.

Connectez ou déconnectez un périphérique HDMI de l'ordinateur dans les conditions suivantes :

L'ordinateur est sous tension.
L'ordinaire est complètement arrêté.

Ne tentez pas de proceser à la connexion lorsque l'ordinateur est en mode veille ou veille prolongée.

Lorsque vous connectez un téléviseur ou un écran externe au port HDMI, le pérophérique d'affichage est défini sur HDMI.
Lorsque vous déconnectez le cable HDMI et le rebranchez, patientez au moins 5 secondes avant de le reconnectcer.
Lorsque vous modifiez le périphérique de sortie d'affichage via une touche d'accès direct telle que Fn + F5, il n'est pas garanti que le périphérique de lecture change automatiquement. Dans ce cas, afin de définir, pour le périphérique de lecture, le même périphérique que pour le périphérique de sortie d'affichage, veuilles régler manuellement le périphérique de lecture en procédant de la façon suivante :

a. Cliquez sur Demarrer Panneau de configuration Matériel et audio Son.
b. Dans l'onglet Lecture, Sélectionnez le périhérique de lecture que vous souhaitez utiliser.
c. Pour utiliser les haut-parleurs internes de votre ordinateur, Sélectionnez Haut-parleurs. Pour utiliser le téléviseur ou l'écran externe que vous avez connecté à l'ordinateur, Sélectionnez un autre périphérique de lecture.
d. Cliquez sur le bouton Valeur par défaut.
e. Cliquez sur OK pour fermer la boite de dialogue Son.

Réglages à effectuer pour l'affichage de videos sur le périphérique HDMI

Pour afficher des videos sur le périphérique HDMI, vous doivent configurer les paramètres suivants.

• Appuyez sur FN + F5 pour sélectionner l'écran à utiliser avant de dire la video. Ne changez pas d'appareil de visualisation en cours de lecture de la video.
  Ne changez pas d'appareil de visualisation dans les conditions suivantes.

Pendant que les données sont lues ou écrites.
Pendant la communication.

Sélectionnez le format HD

Pour selectionner le mode d'affichage, suivez les indications ci-dessous :

1. Cliquez sur Demarrer, puis sur Panneau de configuration.
2. Cliquez sur Aspect et personnelisation.
3. Cliquez sur Affichage.
4. Cliquez sur Modifier les paramètres avancés.
5. Cliquez sur Paramètres avancés.
6. Cliquez sur Listier tous les modes.
7. Sélectionnéz l'une des options disponibles dans la liste Tous les modes.

Mode d'affichage « Lister tous les modes ».	Format HD
1920 par 1080, True Color (32 bits), 60 Hertz	1080p
1 920 par 1 080 pixels, True Color (32 bits), 30 Hertz(entrelacés)	1080i
1280 par 720, True Color (32 bits), 60 Hertz	720p
720 par 576 pixels, True Color (32 bits), 50 Hertz	576p
720 par 480 pixels, True Color (32 bits), 60 Hertz	480p

Le mode d'affichage ci-dessus est typique du mode d'affichage HDMI. Les modes d'affichage qui peuvent etre selectionnés varient en fonction des moniteurs HDMI.

Prise de sécurité

Une prise de sécurité permet d'attacher votre ordinateur à un bureau ou tout autre objet volumineux pour dissuader les voleurs. L'ordinateur dispose d'une prise de sécurité sur le côte droit. Fixez l'une des extrémités du cable de sécurité à cette prise, et l'autre à un bureau ou à tout objet volumineux. La méthode de fixation des cables de sécurité diffère d'un produit à l'autre. Reportez-vous aux instructions qui accompagnent votre cable pour plus d'informations.

Connexion du verrou de sécurité

Pour connecter un cable de sécurité, suivez la procédure indiquée ciddssous :

1. Placez le cote croit de l'ordinateur face à vous.

2. Alignez le cable de sécurité sur l'ouverture du loquet et fixez le cable.

1. Prise de sécurité

Prise de sécurité

Accessoires facultatifs

Vous pouvez ajouter un certain nombre d'options et d'accessoires pour rendre votre ordinateur encore plus puissant et convivial. A titre indicatif, voici la liste de quelques accessoires disponibles auprès de votre revendeur TOSHIBA :

Kit mémoire DDR3-1066/1333	Un module mémoire de 1, 2 ou 4 Go (DDR3-1066/1333) peut être installé facilement dans l'ordinateur.
Adaptateur secteur universal	Si vous utilisez régulièrement votre ordinateur à plusieurs endroits, il peut être pratique de-disposer d'adaptateurs secteur supplémentaires sur ces sites afin de ne pas avoir à lestransporter.
Batterie principale	Vous pouvez acheter une batterie supplémentaire pour disposer de plusd'autonomie. Pour plus de détails, reportez-vousau chapitre 6, Alimentation et modes de mise sous tension.
Batterie grandecapacité	Vous pouvez acheter une batterie supplémentaire pour disposer de plusd'autonomie.

Chapitre 4

Concepts de base

Ce chapitre déscrit les opérations de base de l'ordinateur et les précautions relatives à leur utilisation

Utilisation du Touch Pad

Pour utiliser le Touch Pad, appuyez dessus et faites glisser votre doigt pour déplacer le curseur.

1. TouchPad 2. Boutons de contrôle de TouchPad

Touch Pad et boutons de contrôle

Les deux boutons situés à l'avant de TouchPad replissant les mêmes fonctions que les boutons d'une souris. Appuyez sur le bouton gauche pourCHOISIR un élément dans un menu ou pour manipuler le texte ou les images que vous désignez à l'aide du pointeur de la souris. Appuyez sur le bouton droit pour afficher un menu ou toute autre fonction selon le logiciel que vous utilisez.

Vous pouvez également appuyer sur TouchPad pour executer les mêmes fonctions qu'avac le bouton gauche d'une souris standard.

Cliqueunefois:appuyezunefois

Double-cliqueur : taper deux fois

Glisser et déposer : appuyez pour sélectionner le(s) élément(s) à déplacer et, tout en gardant le doigt appuyé sur le Touch Pad après le second appui, déplacez le(s) élément(s) sélectionné(s) vers l'emplacement de destination.

Caméra Web

LaameraWebestunperiphériquequipermetd'enregistrerdesviedeos ou deprendresphotosdirectementa partirde l'ordinateur.Vouspouvez l'utiliser pourlesdiscussionsoulesconferencesvideoenconjonctionavec unoutildecommunication,telqueWindowsLiveMessenger.Lelogiciel ToshibaWebCamerapermétd'ajouterdifferenteseffetsautionviedoouvosphotos.

Permet de transmettre des videos et d'effectuer des discussions video sur Internet à l'aide d'applications spécialisées.

Le nombre de pixels réel pour cetteamera Web est de 0,3 millions (taille max. de la photographie: 640 x 480 pixels) ou de 1,3 million (taille max. de la photographie: 1 280 x 1 024 pixels).

Cercains modles disposent d'une camera Web.

Veuillez consultier l'aide en ligne de du logiciel Web Camera pour plus de détails.

1. Camera Web 3. Microphone
2. Voyant de laamera Web

Camera Web

Ne dirigez pas laamera Web directement vers le soleil.
Ne touchez pas l'objet de laamera Web. Sinon, vous risquez de réduire la qualité de l'image. Utilisez une peu de chamois ou tout autre tissu deux pour essuyer l'objet si ce dernier devient sale.
La selection d'une taille supérieure à « 800x600 » risque d'entrainer l'écriture de données volumineuses sur le disque et d'interférer avec le bon déroulement de l'enregistrement.
Lors de l'enregistrement dans un environnementASFRE, selectionnez « Night Mode » (Mode nuit) qui permet d'obtenir des images plus clair avec moins de bruit.

Utilisation de TOSHIBA Face Recognition

TOSHIBA Face Recognition (Reconnaissance faciale) utilise une bibliothèque de visages pour vérifier les données faciales des utilisateurs lorsqu'ils se connect à Windows. L'utilisateur peut alors éviter d'entrée un mot de passer ou tout autre équivalent, ce qui facilitate le processus de connexion. Ce logiciel est installé en standard sur certains modèles.

TOSHIBA Face Recognition ne garantit pas l'identification d'un utilisateur. Toute modification de l'apparance, telle qu'une nouvelle coiffure, une casquette ou le port de lunettes risque d'avoir un impact sur les taux de reconnaissance.
TOSHIBA Face Recognition risque de reconnaître les visages ressemblant à celui de la personne inscrite.
Dans le cas des applications à haute sécurité, TOSHIBA Face Recognition ne constitue pas un remplacement viable pour les mots de passer Windows. Lorsque la sécurité est essentielle, employez vos mots de passer Windows habituels.
Une source lumineuse en arrêté-plan ou des ombres très marquées peuvent également empêcher la reconnaissance correcte de l'utilisateur. Dans ce cas, employé le mot de passer Windows habituel. Si la procédure de reconnaissance d'une personne échoue de façon systématique, consultez la documentation de l'ordinateur pour déterminer comment améliorer les performances.
TOSHIBA Face Recognition enregistré les données de reconnaissance faciale dans un journal en cas d'éché de la procédure de reconnaissance. Avant derialder au transfert de propriete de votre ordinateur ou a sa mise au rebut, veuillez désinstaller cette application ou supprimer tous les journaux qu'elle a crees. Pour plus de details à ce sujet, consultez le fichier d'aide.
TOSHIBA Face Recognition peut uniquement etre utilise avec Windows Vista et Windows 7.

Responsabilités

Toshiba ne garantit pas que cette technologie de reconnaissance du visage ne contient aucun défaut et est totally sécurisée. Toshiba ne garantit pas que l'utilitaire de reconnaissance du visage pourrait éçarter les utilisateurs non autorisés dans toutes les circonstances. Toshiba n'est pas responsable en cas de panne ou de dommage pouvant résultat de l'utilisation de ce matériel ou de ce logiciel de reconnaissance du visage.

TOSHIBA, SES FILIALES ET SES FOURNISSEURS NE SAURAIENT EN AUCUN CAS ETRE TENUS POUR RESPONSABLES EN CAS DE DOMMAGES OU DE PERTES DE TRAVAIL, DE PROFITS, DE PROGRAMMES, DE DONNEES, DE RESEAU OU DE SUPPORT DE STOCKAGE AMOVIBLE CONSECUTIFS A L'UTILISATION DU PRODUIT, MEME SI CES PARTIES ONT CONNAISSANCE D'UNE TELLE EVENTUALITE.

Comment enregistrer les données de reconnaissance de visages

Prenez une photo, puis enregistrez les données requises lors de la connexion. Pour enregistrer les données requises lors de la connexion, suivez les instructions indiquées ci-dessous:

1. Pour lancer cet utiliser, cliquez sur Demarrer Tous les programmes TOSHIBA Utilaires Face Recognition.

L'écran Registration (Inscription) s'affiche pour tout nouvel utiliseur.
L'écran Management (Gestion) s'affiche pour les utilisateurs déjà inscrits.

1. Cliquez sur le bouton Enregistrer. L'écran Registration s'affiche.

Si vous souhaitez vous entrainer, cliquez sur le bouton Suivant dans l'écran Registration.
Si vous ne souhaitez pas vous entrainer, cliquez sur le bouton Skip (Ignorer) dans l'écran Registration.

1. Cliquez sur le bouton Next pour lancer le guide. Suivez ce guide pour vous entraîner.

■ Cliquez sur le bouton Back (Retour) pour recommencer cette procédure d'essay.

1. Cliquez sur le bouton Suivant pour lancer le processus de capture d'images.

Assurez-vous que votre visage s'inscrit dans la forme prévue à cet effet.

1. Ensuite, la procédure d'enregistrement commence. Déplacez votre cou légèrement vers la gauche et la droite, puis vers le bas et le haut.

2. L'inscription se termine lorsque vous avez effectué l'ensemble de ces mouvements. Lorsque l'inscription réussit, le message suivant s'affiche :

"Registration successful. Now we'll do the verification test. Click the Next button." Cliquez sur le bouton Next pour proceder au test de verification.

1. Procedez au test de vérification. Placez-vous face à l'écran.

Si la vérification échoue, cliquez sur le bouton Back et recommencez la procédure d'inscription. Consultez les étapes 6 à 4.
8. Si la vérification réussit, cliquez sur le bouton Next et inscrivez un compte.
9. Inscrivez le compte. Vous doivent complir tous les champs.
10. L'écran Management s'affiche. Le nom de compte inscrit s'affiche. Cliquez dessus pour afficher l'image capturée de votre visage sur la gauche.

Comment supprimer les données de reconnaissance de visages

Supprimez les données d'image, les informations de compte et les données d'enregistrement personnelles créées au cours de l'inscription. Pour supprimer les données de reconnaissance faciale, suivez les instructions ci-dessous:

1. Pour lancer cet utiliser, cliquez sur Demarrer Tous les programmes TOSHIBA Utilitaires Face Recognition. L'écran Management s'affiche.
2. Sélectionnez un utilisateur qui est affché dans l'écran Management.
3. Cliquez sur le bouton Supprimer. Le message suivant s'affiche à l'écran: « You are about to delete the user data. Would you like to continue? » (« Voulez-vous juste supprimer les données d'utilisateur ? »).

■Si vous ne souhaitez pas supprimer les données, cliquez sur le bouton No, puis revenez à l'écran Management.
Cliquez sur le bouton Yes (oui) pour supprimer l'utilisateur sélectionné de l'écran Management (Gestion).

Comment lancer le fichier d'aide

Pour plus d'informations sur cet utiliser, reportez-vous au fichier d'aide.

1. Pour lancer le fichier d'aide, cliquez sur le bouton Help (Aide) sur l'écran Management (Gestion).

Connexion à Windows via TOSHIBA Face Recognition

Cette section explique comment se connecter à Windows avec TOSHIBA Face Recognition. Deux modes d'authentication sont disponibles.

1:N Mode Login screen (écran de connexion mode 1:N): si la fenêtre d'authentication par défaut est SéLECTIONNée, vous pouvez vous connecter à l'aide du clavier ou de la souris.
Ecran 1:1 Mode Login : ce mode est quasiment identique au mode AUTO, mais l'écran Select Account ( Sélectionner le compte ) s'affiche avant l'écran Display Captured Image ( Afficher l'image capturée), puis vous devrez selectionner le compte utiliser à authenticateur de façon à lancer le processus d'authentication.

1:N Mode Login screen (écran de connexion mode 1:N)

1. Remettez l'ordinateur sous tension.
2. L'écran Select Tiles ( Sélectionner fenêtres) s'affiche.
3. Sélectionnez Start face recognition (Lancer la reconnaissance faciale)

4. Le message « Please face the camera » (Regardez laamera) s'affiche.

5. La vérification s'effectue. Si le processus d'authentication aboutit, les données d'image provenant de l'objet 4 seront fondues sur l'objet d'origine.

Si une erreur se produit au cours de l'authentication, l'écran Select Tiles s'affiche à nouveau.

1. L'écran de bienvenue de Windows s'affiche, et la connexion à Windows se fait de façon automatique.

Ecran 1:1 Mode Login

1. Remettez l'ordinateur sous tension.
2. L'écran Select Tiles ( Sélectionner fenêtres) s'affiche.
3. Sélectionnez Start face recognition (Lancer la reconnaissance faciale)
4. L'écran Select Account ( Sélectionner le compte) s'affiche.
5. Sélectionnez le compte, et cliquez sur le bouton fléché.
6. Le message « Please face the camera » (Regardez laamera) s'affiche.
7. La vérification s'effectue. Si l'authentication aboutit, les données de la photo prise à l'etape 6 se confondent.
   Si une erreur se produit au cours de l'authentication, l'écran Select Tiles ( Sélectionner des mosaïques) s'affiche à nouveau.
8. L'écran d'accueil de Windows s'affiche, et la connexion à Windows se fait de façon automatique.
   Si le processus d'authentication aboutit, alors qu'une erreur d'authentication s'est produit lors de la connexion à Windows, vous devrez fournir des informations sur votre compte.

Utilisation des lecteurs de disques optiques

Le lecteur intégré permet uneexecution particulièrement performante des programmes enregistrés sur CD/DVD. Vous pouvez utiliser des CD/DVD de 12 ou de 8 cm sans adaptateur. Un contrôleur série ATA est utilisé pour la lecture des disques optiques.

Utilisez l'application de lecture de DVD pour dire des vidés sur des DVD.

Pour prendre connaissance des précautions relatives à l'enregistrement de CD/DVD, reportez-vous à la section Remarque importante.

Chargement des disques

Pour charger un disque, suivez les instructions ci-dessous :

1. Appuyez sur le bouton d'éjection pour ouvrir le plateau lorsque l'ordinateur est sous tension.

2. Tirez doucement sur le tiroir jusqu'à ce qu'il soit complètement ouvert.

1. Plateau 2. Bouton d'éjection

Appuyez sur le bouton d'éjection pour ouvrir le tiroir

1. Placez le disque dans le tiroir du lecteur (partie imprimée vers le haut).

1. Objectif laser

Insertion d'un disque

Meme lorsque le tiroir est complètement ouvert, une partie reste masquée par le rebord de l'ordinateur. Par conséquent, vous devez incliner le disque lorsque vous le placez sur le plateau. Assurez-vous que le disque repose à plat.

Ne touche pas l'objectif laser ou son boîtier en raison de risques de rupture de l'alignement.
Veillez à ne laisser pénétrer aucun corps étranger dans le lecteur.
Vérifiez la surface du plateau, notamment la zone située derrière le bord avant du plateau, pour éviter tout problème.

1. Appuyez doucement au centre du disque jusqu'à ce que vous sentiez un léger déclic. Le disque doit être aligné sur la base de l'axe.
2. Appuyez au centre du tiroir pour le fermer. Exercez une légère pression jusqu'à ce qu'il soit en place.

Si le disque n'est pas inséré correctement lors de la fermeture du tiroir, il risque d'être endommaged. Dans ce cas, le tiroir ne s'ouvre pas complètement lorsque vous appuyez sur le bouton d'éjection.

Retrait du disque lorsqu'le lecteur est hors tension

Le bouton d'éjection ne permet pas d'ouvrir le plateau lorsque l'ordinateur est hors tension. Dans ce cas, vous pouvez enforcer un objet fin (d'environ 15mm ) tel qu'un trombone déplié dans l'emplacement d'éjection manuelle, située pres du bouton d'éjection.

1. Trou d'éjection

Ejection manuelle

Mettez le lecteur hors tension avant d'utiliser le trou d'éjection. Le disque risque de s'envoler si vous ouvrez le plateau avant qu'il se soit stabilisé, ce qui risque de provoquer des blessures.

Ecriture de CD/DVD

VoussouspouceutiliserlelecteurdeDVDSuperMulti pourecrideredesdonnées surdesdisquesCD-R,CD-RW,DVD-R,DVD-Rdoublecouche),DVDRW,DVD + ,DVD + (doublecouche),DVD + ouDVD-RAM.

Le logiciel d'ecriture TOSHIBA Disc Creator est fourni avec l'ordinateur.

TOSHIBA Disc Creator permit d'écrire des données.

■ Consultez la Disques enregistrables du chapitre 2 pour plus de détails sur les types de CD/ et DVD réinscriptibles.
Ne mettez pas le lecteur optique hors tension lorsque l'ordinateur accede au disque, vous pourriez perdre des données.
Les CD-R/RW ne sont pas accessibles à l'aide de l'option Burn CD/DVD (Graver un CD ou un DVD) de Media Center.
Pour écrire des données sur un CD-R/-RW, executez la fonctionnalité TOSHIBA Disc Creator disponible sur votre ordinateur.

Lorsque vous écrivez sur un support optique, branche l'ordinateur sur le secteur. En effet, l'écriture risque d'échouver si le niveau de la batterie devient insuffisant.

Remarque importante

Avant d'écrite ou de réécrite sur tout disque pris en charge par le lecteur de DVD Super Multi, lisez et respectez toutes les instructions de sécurité et d'emploi décrites dans cette section. Faute de quoi le lecteur de DVD Super Multi peut ne pas fonctionner correctement, et vous risquez de perdre des données ou de subir des dommages.

Responsabilités

TOSHIBA ne peut pas etre tenu responsable de :

Dommage subi par un disque CD-R, CD-RW, DVD-R, DVD-R (double couche), DVD-RW, DVD+R, DVD+R (double couche), DVD+RW ou DVD-RAM par suite d'une écriture ou réécriture avec ce produit.
Toute modification ou perte de contenu subi par un disque CD-R, CD-RW, DVD-R, DVD-R (double couche), DVD-RW, DVD+R, DVD+R (double couche), DVD+RW ou DVD-RAM liée à l'écriture ou la réécriture avec ce produit, ou toute perte de profits ou interruption d'activité provoquée par la modification ou la perte du contenu enregistré.
Dommages dus à l'utilisation de périphériques ou de logiciels tiers.

En raison des limitations techniques desgraveurs de disques optiques actuels, vous pouvez dans certains cas etre confrontés à des erreurs de gravure/enregistrement inattendues du la mauvaise qualite des disques ou a des problemes matériels. C'est pourquoi il est recommandede tousjours effectuer au moins deux copies des données importantes en cas d'une eventuelle alteration du contenu enregistré.

Préparation de l'écriture sur le lecteur de DVD Super Multi

Au vu des résultats des tests limités de compatibilité de TOSHIBA, nous vous conseillons d'utiliser les CD-R, CD-RW, DVD-R, DVD-R (double couche), DVD-RW, DVD+R, DVD+R (double couche), DVD+RW ou DVD-RAM des constructeurs suivants. Toutefois, la qualité des disques peut influencer le succès des opérations d'écriture ou réécriture. TOSHIBA ne garantit toutefois pas le bon fonctionnement, la qualité ou les performances de ces disques optiques.

CD-R:

CD-RW : (multi-vitesses et grande vitesse)

CD-RW: (très grande vitesse)

Spcification des DVD pour les disques reinscriptibles de la version 2.0

TAIYO YUDEN Co., Ltd. (pour les supports 8x et 16x)

MITSUBISHI KAGAKU MEDIA CO., LTD. (pour les supports 8x et 16x)

Hitachi Maxell, Ltd. (pour les supports 8x et 16x)

DVD-R (double couche) :

MITSUBISHI KAGAKU MEDIA CO., LTD. (pour les supports 4x et 8x)

DVD-R pour Labelflash:

FUJIFILM CORPORATION (pour les lecteurs d'une vitesse de 16x)

DVD+R：

MITSUBISHI KAGAKU MEDIA CO., LTD. (pour les supports 8x et 16x)

TAIYO YUDEN Co., Ltd. (pour les supports 8x et 16x)

DVD+R (double couche) :

MITSUBISHI KAGAKU MEDIA CO., LTD. (pour les supports 2,4x et 8x)

DVD+R pour Labelflash:

FUJIFILM CORPORATION (pour les lecteurs d'une vitesse de 16x)

DVD-RW：

Spécifications DVD pour les disques enregistrables, version 1.1 ou version 1.2

Victor Company of Japan, Ltd. (JVC) (pour les supports de 4x et 6x)

MITSUBISHI KAGAKU MEDIA CO., LTD. (pour les supports 4x et 6x)

DVD+RW:

MITSUBISHI KAGAKU MEDIA CO., LTD. (pour les supports 4x et 8x)

DVD-RAM:

Specification des DVD pour les disques DVD-RAM de la version 2.0, 2.1 ou 2.2

Panasonic Corporation (pour les disques 3x et 5x)

Hitachi Maxell,Ltd. (pour les supports 3x et 5x)

Certsains types et formats de DVD-R et DVD+R double couche peuvent etre impossibles a dire.
■ Les DVD-RAM de 2,6 Go et 5,2 Go ne peuvent pas etre lus ou écrits.
■ Les DVD-R double couche créés au format 4 (LJP - Layer Jump Recording) ne peuvent pas être lus.

Si le disque est de mauvaise qualite, sale ou endommagé, vous risquez de subir des erreurs d'ecriture ou de reécriture. Assurez-vous que le disque est propre avant de l'utiliser.
Le nombre d'écritures possibles sur des CD-RW, DVD-RW, DVD+RW ou DVD-RAM dépend de la qualité du support et de son mode d'utilisation.
Il existe deux types de DVD-R : les disques d'authoring (creatio professionnelle) et ceux pour le grand public. Seuls les disques grand public peuvent etre gravés avec les lecteurs d'ordinateurs.
■Vouss pouvez utiliser les DVD-RAM pouvant être reliés d'un caddie ou les disques conçus pour être utilisés sans caddie.
Certsains lecteurs de DVD-ROM pour ordinateurs et lecteurs de DVD de salon ne sont pas capables de dire des disques DVD-R, DVD-R (double couche), DVD-RW, DVD+R, DVD+R (double couche) ou DVD+RW.
- Les données écrites sur des disques CD-R, DVD-R, DVD-R (double couche), DVD+R ou DVD+R (double couche) ne peuvent pas être supprimées en tout ou partie.
■Les données suprimées (effaces) d'un CD-RW, DVD-RW, DVD+RW ou DVD-RAM ne peuvent pas etre récepérées. Il est conseilé de vérifier le contenu d'un disque avant de l'effacer. Par ailleurs, si plusieursgraveurs sont connectés à l'ordinateur, il est important de vérifier que vous n'effacez pas un autre disque par erreur.
■Lorsque vous écrivez sur des disques DVD-R, DVD-R (double couche), DVD-RW, DVD+R, DVD+R (double couche), DVD+RW ou DVD-RAM, une partie du support est réservée à des tâches de gestion de fichiers, et vous risquez de ne pas pouvoir bénéficier de la totalité de l'espace disque.
■Selon la norme DVD, lorsque la quantité de données à écrire sur un DVD est inférieure à 1 Go, le reste du disque est rempli de données factices. Meme si vous ne gravez qu'une petite quantité de données, l'opération de gravure sera relativement longue en raison de l'ajout obligatoire de données factices.

Si plusieursgraveurs de disques optiques sont raccordes,assurez-vous que yousupprimez desdonnées du lecteuryoulu.
■Avant toute opération de gravure, veillez à connecter l'adaptateur secteur à l'ordinateur.
■Avant d'activer le mode Veille ou Veille prolongée, vérifie que toute écriture sur un DVD-RAM est entièrement terminée. La gravure est terminée quand vous pouvez ejecter le DVD-RAM.
■Ne laissez ouvert que le logiciel de gravure ; fermez toutes les autres applications.
Pour éviter toute surcharge de l'unité centrale, désactiver l'économiseur d'écran.
Assurez-vous que le mode Pleine puissance de l'ordinateur est actif. N'utilise aucune fonction d'économie d'énergie.
N'effectuez pas de gravure pendant le fonctionnement d'un logiciel antivirus. Attendez la fin de l'antivirus, puis désactivez les programmes de détction de virus, y compris les logiciels de vérification automatique des fichiers en arrêté-plan.
N'utilisez pas d'utilitaires de disque dur, tels que ceux destinés à optimiser la vitesse d'accès au disque dur, car ils risquent d'entrainer une utilisation instable et d'endommager les données.
Il est déconseilé d'utiliser des disques CD-RW (Ultra Speed +), car des données peuvent être perdues ou endommagées.
■Ecrivez toujours du disque dur de l'ordinateur vers le CD/DVD. Net tentez pas d'écrire à partir de périphériques partages, tels qu'un serveur ou tout autre périphérique réseau.
■Seule la gravure à partir des logiciels TOSHIBA Disc Creator a été vérifiée. Le bon fonctionnement d'autres applications ne peut donc pas être garantiet.

Lors de la gravure ou de l'enregistrement

Respectez les points suivants pour écrire des données sur des disques CD-R, CD-RW, DVD-R, DVD-R (double couche), DVD-RW, DVD+R, DVD+R (double couche), DVD+RW ou DVD-RAM :

■Copiez toujours les données du disque dur vers le disque optique. N'utilisez pas la commande couper/coller en raison du risque de perte de données en cas d'erreur d'écriture.
Opérations non recommandées durant l'écriture :
Changer les utilisateurs du système d'exploitation.
Utiliser toute autre fonction de l'ordinateur. Ne vous servez pas de la souris ni du Touch Pad. N'ouvrez pas l'écran externe et ne le fermez pas non plus.
Lancement d'une application de communications.
Faire subir des vibrations à l'ordinateur.

■ Installer, supprimer ou connecter des périhériques externes, dont les composants suivants : carte SD/SDHC/SDXC, carte miniSD/microSD, MultiMediaCard, périhérique USB, écran externe ou périhérique numérique optique.
■Utilisation des boutons de contrôle Audio/Video pour reproduce du son.
Ouvrir le lecteur optique.
N'eteignez pas l'ordinateur, ne fermez pas votre session et n'utilisez pas les modes de Veille/Veille prolongée durant l'écriture.
■Vérifiez que la gravure est terminée avant de passer en veille/veille prolongée (la gravure est terminée si vous pouvez extraire le disque du lecteur DVD Super Multi).
Un disque de mauvaise qualité, sale ou endommagé, peut entraîner des erreurs d'écriture.
Posez l'ordinateur sur une surface plane et évitez les endroits sujets à vibrations, tels que les avions, les trains ou les voitures. Ne posez pas l'ordinateur sur des surfaces instables, comme un trépied.
Ne laissez pas de téléphone portable ou tout autre apparéil de communication sans fil à proximité de l'ordinateur.

Tenez compte des limitations suivantes lors de l'utilisation de TOSHIBA Disc Creator:

Il est impossible de creer des DVD video avec TOSHIBA Disc Creator.
Il est impossible de creer des DVD audio avec TOSHIBA Disc Creator.
■Vous ne pouvez pas utiliser la fonction « Audio CD » (CD audio pour voiture ou lecteur CD pour la maison) de TOSHIBA Disc Creator pour enregistrer de la musique sur un disque DVD-R, DVD-R (double couche), DVD-RW, DVD+R, DVD+R (double couche) ou DVD+RW.
N'utilisez pas la fonction « Sauvegarde de disque » de TOSHIBA Disc Creator pour copier des DVD video et des DVD-ROM protégés par copyright.
Vous ne pouvez pas sauegarder les DVD-RAM avec la fonction « Disc Backup » de TOSHIBA Disc Creator.
■Vou ne pouvez pas faire de copie d'un disque CD-ROM, CD-R ou CD-RW sur un DVD-R, DVD-R (double couche) ou DVD-RW avec la fonction « Sauvegarde de disque » de TOSHIBA Disc Creator.
■Vou ne pouvez pas faire de copie d'un disque CD-ROM, CD-R ou CD-RW sur un DVD+R, DVD+R (double couche) ou DVD+RW avec la fonction « Sauvegarde de disque » de TOSHIBA Disc Creator.
Vous ne pouvez pas faire de copie d'un disque DVD-ROM, DVD Video, DVD-R, DVD-R (double couche), DVD-RW, DVD+R, DVD+R (double couche) ou DVD+RW sur un disque CD-R ou CD-RW avec la fonction « Sauvegarde de disque » de TOSHIBA Disc Creator.
TOSHIBA Disc Creator n'est pas compatible avec le format d'écriture par paquets.

■Vous ne pourrait pas toujours utiliser la fonction « Sauvegarde de disque » de TOSHIBA Disc Creator pour sauvegarder un disque DVD-R, DVD-R (double couche), DVD-RW, DVD+R, DVD+R (double couche) ou DVD+RW gravé avec un autre logiciel et sur un autre graveur.
Si vous écrivez des données sur un disque DVD-R, DVD-R (double couche), DVD+R ou DVD+R (double couche) qui compte déjà des données, vous risquez de ne pas pouvoir acceder à ces données supplémentaires dans certaines circonstances. Par exemple, elles ne peuvent pas être lues par les systèmes d'exploitation à 16 bits, tels que Windows 98SE et Windows Me, tandis que Windows NT4 nécessite le Service Pack 6 ou plus récent. Sous Windows 2000, vous devez désposer au moins du Service Pack 2. De plus, certains lecteurs de DVD-ROM et DVD-ROM / CD-R/RW ne sont pas capables de dire ces données supplémentaires, quel que soit le système d'exploitation.
TOSHIBA Disc Creator ne gère pas la gravure sur disques DVD-RAM. Utilisez Windows Explorer ou un autre'utilitaire.
Pour effectuer une copie de sauvégarde d'un disque DVD, vérifie que le lecteur source reconnaît la gravure sur disques DVD-R, DVD-R (double couche), DVD-RW, DVD+R, DVD+R (double couche) ou DVD+RW, faute de quoi le disque source peut être copié incorrectement.
Pour effectuer une copie de sauvegarde d'un disque DVD-R, DVD-R (double couche), DVD-RW, DVD+R, DVD+R (double couche) ou DVD+RW, utilisez le même type de disque.
Vous ne pouvez pas supprimer en partie les données écrites sur des CD-RW, DVD-RW ou DVD+RW.

Vérification des données

Pour que les données soient correctement graves, suivez les étapes cédssous avant de graver un CD/DVD de données.

1. Vous pouvez afficher la boîte de dialogue de configuration de deux façon :

Cliquez sur le bouton d'enregistrement des paramétres ( ) d'écriture dans la barre d'outils principale en mode CD/DVD de données.
■ Sélectionnez Paramètres des modes CD/DVD de données dans le menu Paramètres.

1. Activez la case Vérifier les données écrites.
2. Sélectionnez le mode Fichier - Ouvrir ou Comparaison completé.
3. Cliquez sur le bouton OK.

Pour en savoir plus sur TOSHIBA Disc Creator

Veuillez consultier le fichier d'aide de TOSHIBA Disc Creator pour plus de détails sur ce programme.

TOSHIBAVIDEOPLAYER

Tenez compte des limitations suivantes lors de l'utilisation de TOSHIBA VIDEO PLAYER:

Remarques sur l'utilisation du lecteur

Le logiciel de lecture « TOSHIBA VIDEO PLAYER » est destiné à la lecture de DVD video et de DVD-VR.
Avec certains DVD video, des pertes d'image, des sautes de son ou une désynchronisation de l'imag et du son peuvent etre constatés.
■Fermez toutes les autres applications lorsque vous utilise « TOSHIBA VIDEO PLAYER ». N'ouvrez par d'autres applications pendant la lecture de DVD-Video. Dans certains cas, la lecture pourrait être interrompue ou fonctionner de manière inattendue.
■ Les DVD non finalisés créé à l'aide d'enregistreurs de DVD de salon peuvent ne pas être lus sur l'ordinateur.
■Utilisez des DVD video dont le code de zone correspond au « paramètre par défaut » ou à « Tout »
Veillez à ne pas tenter de dire un DVD tout en affichant de la video ou en enregistrant un programme TV avec une autre application. Sinon, vous risquez de subir des erreurs de lecture du DVD-Video ou d'enregistrement de l'émission. En outre, si un enregistrement programmé commence pendant la lecture d'un DVD-Video, vous risquez également de subir une erreur de lecture ou d'enregistrement. Assurez-vous qu'aucun enregistrement n'est programmé pendant la période prévue de visionnement du DVD-Video.
■Certains disques ne sont pas compatibles avec les options de mise en vue de « TOSHIBA VIDEO PLAYER »
Il est fortement recommandé de brancher l'adaptateur secteur lorsque vous regardez des DVD-video. La fonctionnalité d'économie d'énergie pourrait provoquer une lecture saccadée. Si vous regardez des DVD video en alimentant l'ordinateur avec la batterie, Sélectionnez l'options d'alimentation « Equilibré »
Pendant la diffusion d'un film avec le logiciel « TOSHIBA VIDEO PLAYER», les écrons de veille ne s'affichent pas. De même, l'ordinateur ne se mettra pas en mode Veille ou Veille prolongée ou ne s'arrête pas lors de l'utilisation du logiciel « TOSHIBA VIDEO PLAYER »
Désactivez la fonction Désactivation automatique de l'écran pendant l'exécution de « TOSHIBA VIDEO PLAYER »
■Ne basculez pas en mode Veille prolongée ou Veille lorsque vous utilisez le programme « TOSHIBA VIDEO PLAYER »
Ne verrouillez pas l'ordinateur avec la combinaison de touches logo Windows (业) + L ou Fn ^+ F1 lorsque vous executez « TOSHIBA VIDEO PLAYER »
■Ne changez pas de session Windows lorsque « TOSHIBA VIDEO PLAYER » est en cours d'exécution.

Le logiciel « TOSHIBA VIDEO PLAYER » ne dispose de fonctions de contrôle parental.
Pour empêcher la copie illégale du contenu protégé par des droits d'auteur, la fonction d'impression d'écran de Windows est désactivée pendant le fonctionnement du logiciel « TOSHIBA VIDEO PLAYER »
(La fonction d'impression d'écran de Windows est désactivée même avec d'autres applications que « TOSHIBA VIDEO PLAYER», et même si ce logiciel est réduit en icône.) Pour utiliser cette fonction, vous devez fermer « TOSHIBA VIDEO PLAYER »
Avec certains disques DVD video,, le changement de piste audio (bande son) dans la fenêtre de commande provoque également un changement de sous-titres.
Pour installer ou désinstaller le logiciel « TOSHIBA VIDEO PLAYER», vous doivent disposer des privilèges Administrateur.
Si l'écran clignote pendant la lecture d'un DVD avec sous-titres dans le lecteur Windows Media, utilisez « TOSHIBA DVD PLAYER » ou « Media Center » pour dire le DVD.

Péripétriques d'affichage et audio

Le logiciel « TOSHIBA VIDEO PLAYER » fonctionne uniquement en mode « Couleurs vraies (32 bits) ». Cliquez sur Demarrer → Panneau de configuration → Apparance et personnelisation → Affichage → Ajuster la résolution, puis sur « Paramétres avances », selectionnez l'onglet « Ecran », puis « Couleurs vraies (32 bits) »
S'il s'avéré impossible de voir le contenu du DVD-video sur l'écran externe, arrêtez « TOSHIBA DVD PLAYER » et changez la résolution de l'écran. Pour modifier la résolution de l'écran, cliquez sur Demarrer → Panneau de configuration → Apparance et personnalisation → Affichage → Ajuster la résolution. Toutefois, certains moniteurs externes ou téléviseurs ne peuvent pas afficher ce type d'image, en raison de limitations techniques.
Lors de la lecture de DVD video sur un écran externe ou un téléviseur, changez de périhérique d'affichage avant la lecture. Les DVD video ne peuvent pas s'afficher en même temps (en mode clone) sur l'écran de l'ordinateur et un écran externe.
■Ne modifiez pas la résolution d'écran lorsque le logiciel « TOSHIBA VIDEO PLAYER » est en cours d'exécution.
■Ne basculez pas l'affichage vers un autre écran lorsque « TOSHIBA VIDEO PLAYER » est en cours d'exécution.

Lancement de TOSHIBA VIDEO PLAYER

Suivez la procédure ci-dessous pour démarrer « TOSHIBA VIDEO PLAYER ».

1. Insérez un DVD video dans le lecteur de DVD Super Multi après avoir démarré Windows 7.

Lorsqu'un DVD video est present dans le lecteur DVD, si l'écran de sélection d'application s'affiche, sélectionnez Play DVD movie (Lire un film DVD) (avec TOSHIBA VIDEO PLAYER) pour lancer TOSHIBA VIDEO PLAYER.

1. Sélectionnez Demarrer Tous les programmes TOSHIBA VIDEO PLAYER TOSHIBA VIDEO PLAYER pour demarrer « TOSHIBA VIDEO PLAYER »

Utilisation de TOSHIBA VIDEO PLAYER

Remarques sur l'utilisation de « TOSHIBA VIDEO PLAYER »

L'affichage et les fonctionnalités disponibles varient selon les disques DVD-Video et les scènes.

Si vous ouvrez le menu dans la zone d'affichage à l'aide des boutons du menu principal ou des boutons de menu de la fenêtre de commande, vous ne pourrez peut-être pas utiliser la tablette tactile et la souris.

Ouverture de l'aide du logiciel de lecture TOSHIBA VIDEO PLAYER

Les fonctions et l'utilisation de TOSHIBA VIDEO PLAYER sont expliquées en détails dans l'aide de « TOSHIBA DVD PLAYER »

Suivez la procédure ci-dessous pour ouvrir l'aide de « TOSHIBA VIDEO PLAYER ».

■Cliquez sur le bouton Aide ( ) dans la zone d'affichage.

Entretien des supports de données

Cette section comporte quelques conseils de protection des données enregistrées sur vos CD et vos DVD. Manipulez vos supports de données avec précautions. Les quelques conseils ci-après vous permettront de prolonger la vie de vos supports et de protéger leurs données:

1. Conservez toujours vos CD et DVD dans leur boîtier d'origine pour les protégger et les garder propres.
2. Ne pliez pas vos CD/DVD.
3. N'écrivez pas directement sur le disque, n'apposez pas d'étiquette et ne tachez pas la partie du disque qui comporte les données.
4. Tenez le disque par la tranche ou par les bords de l'orifice central. Les marques de doigts à la surface d'un disque peuvent:gérer la lecture.
5. N'exposez pas vos disques aux rayons directs du soleil et éloignez-les de toute source de chaleur et de froid.

6. Ne posez pas d'objets lourds sur vos CD/DVD.

7. Pour nettoyer un disque sale ou poussiéreux, essuyez-le avec un chiffon propre et sec. Partez du centre du disque et essuyez-le vers l'extérieur, en évitant les mouvements circulaires. Le cas échéant, utilisez un chiffon légèrement humide ou un produit non corrosif. N'utilisez jamais d'essence, de dissolvant ou de produit similaire.

Système audio

Cette section décrit certaines commandes audio.

Réglage du volume système

Voupeuz contrcler le volume a l'aide de Volume Mixer.

Pour lancer Volume Mixer, procedez comme suit :

1. Cliquez avec le bouton droit de la souris sur l'icone Haut-parleurs dans la barre des tâches.
2. Sélectionnez Ouvrir Volume Mixer dans le menu.

Réglez le volume du haut-parleur en déplaçant le curseur vers le haut ou le bas dans la section Périphérique. Cliquez sur le bouton Muet pour couper le son.

Un autre contrôle peut s'afficher sous Applications dans Volume Mixer. Ce contrôle se rapporte à l'application en cours d'exécution. Le module Sons système reste affché dans la mesure où il contrôle le volume du son système.

Changement des sons système

Lessons système sont associés à certains événements pour vous prévenir lorsquésiderniers seproduisent.

Cette section explique comment sélectionner un profil existant ou enregistrer celui que vous avez modifié.

Pour lancer la boîte de dialogue de configuration pour lessons système, procédez comme suit.

1. Cliquez avec le bouton droit de la souris sur l'icone Haut-parleurs dans la barre des tâches.
2. Sélectionnez Sons dans le menu.

Réglage du niveau du haut-parleur

Appliquez la procEDURE ci-dessous pour changer le niveau d'enregistrement du microphone.

1. Cliquez avec le bouton croit sur l'icone de haut-parleur dans la barre des tâches et Sélectionnez Recording devices (Périphériques d'enregistrement) dans le sous-menu.
2. Sélectionnez Microphone, puis cliquez sur Propriétés.
3. Dans l'onglet Levels (Niveau) déplacez le curseur Microphone pour accroître ou réduire le niveau du microphone.

Si vous pensez que ce niveau n'est pas correct, déplacez le curseur Microphone Boost vers un niveau plus élevé.

Remarques sur l'utilisation du microphone

Vouss pouvez utiliser un microphone interne ou externe qui se connecte à la prise microphone pour enregistrer des sons en mono dans vos applications. Il permet également de transmettre des commandes vocales aux applications qui prennant en charge ce type de fonction. (Le microphone intégré est disponible sur certains modèles uniquement.)

Dans la mesure où vous ordinateur compte un microphone et des haut-parleurs, vous risquez de subir un effet « Larsen » sous certaines conditions. Ce problème est dû au fait que le son provenant du haut-parleur est capté par le microphone, qui le répercute en l'amplifiant par le haut-parleur, qui le transmet à nouveau (en l'amplifiant) au microphone.

Ces retours sonores peuvent survenir de manière répétitive, provoquant dessons aigus et intenses. Ces effets sont un phénomène classique pour des systèmes audio de ce type, notamment lorsque le volume du haut-parleur est trop élevé ou lorsque ce dernier est place trop pres du microphone. Vous pouvez contrôler les sorties en réglient le volume ou en utilisant la fonction Muet dans la fenêtre de réglage du volume. Reportez-vous à la documentation de Windows pour plus de détails sur l'utilisation de cette fenêtre.

Communication sans fil

Votre ordinateur prend en charge les communications sans fil avec certains types de périhériques.

Seuls certains modèles disposent à la fois de fonctions LAN sans fil et Bluetooth.

N'utilisez pas les fonctionnalités réseau sans fil (Wi-Fi) ou Bluetooth à proximate d'un four à micro-ondes ou dans des environnementssoumis à des interférences radio ou à des champs magnétiques. Lesinterférences émises par le four à micro-ondes peuvent perturber lescommunications Wi-Fi® ou Bluetooth.
Désactivez toutes les fonctionnalités sans fil lorsque vous travailliez pres d'une personne apparaillée avec un simulator cardiaque ou tout autre apparcreillage Médicalelectronique. Les ondes radio risquent d'affector ce type d'équipement et de provoquer des blessures graves aux personnes. Prenez conseil avant d'utiliser les fonctionnalités sans fil si vous portez ce type d'équipement.
Désactivez systématiquement la fonctionnalité sans fil lorsque l'ordinateur se trouve à proximé d'équipements de contrôle automatique ou d'appareils tels que les portes automatiques ou les détecteurs d'accidie. En effet, les ondes radio risquent d'entrainer un dysfonctionnement de ce type d'équipement, voire des blessures graves.
Il peut ne pas être possible d'effectuer une connexion à un réseau spécifique à l'aide de la méthode de mise en réseau ad hoc. Dans ce cas, le nouveau réseau (*) doit être configuré pour tous les ordinateurs connectés afin de pouvoir réactiver les connexions réseau. * Vous doivent utiliser un nouveau nom de réseau.

Réseau sans fil

La carte LAN sans fil est compatible avec les systèmes LAN reposant sur la technologie radio d'étalement du spectre en sequence directe /Multiplexage en fréquence orthogonale et est conforme à la norme de LAN sans fil IEEE 802.11.

■ Sélection de fréquence de 5 GHz pour IEEE 802.11a et/ou IEEE 802.11n
■ Sélection de fréquence de 2,4 GHz pour IEEE 802.11b/g et/ou IEEE 802.11n
Itinéranescur des canaux multiples
Gestion de l'alimentation de la carte
■Chiffrement de données WEP (Wired Equivalent Privacy) basé sur l'algorithmme de chiffrement à 128 bits
Wi-Fi Protected Access™ (WPA™)

La vitesse de transmission sur le réseau sans fil et la portée de ce réseau dépendant de l'environnement et de ses obstacles electromagnétiques, de la conception et de la configuration des points d'accès et du client, ainsi que des configurations logicielles et matérielles. Le taux de transmission décrit correspond à la vitesse maximum théorique spécifiée par la norme correspondante. La vitesse de transmission réelle est généralement inférieure à la vitesse maximum.

Parametre

1. Vérifiez que la fonction de communication sans fil est activée.
2. Cliquez sur Demarrer Panneau de configuration Reseau et Internet Centre Reseau et partage.
3. Cliquez sur Creer une nouvelle connexion ou un réseau.
4. Suivez les instructions de l'Assistant. Vous doiventnommerle reseau sans fil ainsi que les parametes de sécurité.Consultez la documentation accompagnant votre routeur ou consultez vous administrateur de reseau sans fil pour plus de détails sur les parametes.

Sécurité

TOSHIBA recommende fortement d'activer la fonctionnalité de chiffrement, sinon votre ordinateur est exposé aux accès indésirables lorsqu'il est connecté au réseau sans fil. En effet, quelqu'un peut se connecter de façon non autorisée au système, consulter son contenu, voir effacer ses données.
TOSHIBA ne saurait etre tenu pour responsable de dommages dus a un acces non autorise par l'intermediaire du reseau sans fil.

Technologie sans fil Bluetooth

La technologie sans fil Bluetooth permet d'éliminer les cables. Notamment ceux des ordinateurs de bureau, entre votre ordinateur et les autres apparciels électroniques, tels qu'une imprimante ou un téléphone mobile.

Vou ne pouvez pas utiliser simultanément les fonctions intégrées Bluetooth et un adaptateur Bluetooth externe. La technologie sans fil Bluetooth regroupe les fonctions suivantes :

Disponibilité à l'échelle mondiale

Les transmetteurs et les émetteurs radio Bluetooth fonctionnent dans la bande de 2,4 GHz, qui ne fait pas l'objet de licence et est compatible avec les systèmes radio de la plupart des pays.

Liaisons radio

Voussouspoucez trés simplément relier plusieurs périhériques.Cette liaison est maintenue même si un obstacle les sépare.

Sécurité

Deux mécanismes de sécurité avances assurent un haut niveau de sécurité :

La procédure d'authentication empêche l'accès aux données critiques et la falsification de l'origine d'un message.
Le chiffrement prévient les écoutes non autorisées et préserve le caractère privé des liaisons.

Activier/désactiver les communications sans fil

Vous pouvez activer ou désactiver les communications sans fil en appuyant sur FN + F8. Lorsque le commutateur de communication sans fil est en position arrêt, aucune communication n'est possible.

LAN

L'ordinateur prend en charge les cartes réseau Ethernet (10 megabits par seconde, 10BASE-T), Fast Ethernet (100 megabits par seconde, 100BASE-TX) et Gigabit Ethernet (1 000 megabits par seconde, 1000BASE-T).

Cette section indique comment se connecter à un réseau local ou s'en déconnecter.

N'installez ou ne retirez pas de module mémoire lorsque la fonction Wake-up on LAN est active.

La fonction Wake-up on LAN consomme de l'électricité même lorsque le système est hors tension. Laissez l'adaptateur secteur branchépendant l'utilisation de cette fonction.
Le débit de la connexion (10/100/1000 megabits par seconde) s'adapte automatiquement aux conditions du réseau (péripérique connecté, cable ou bruit, etc.).

Réseautypes de câbles

L'ordinaire doit être configuré correctement avant d'être branché sur un réseau local. L'utilisation des paramétres par défaut de l'ordinaire lors de la connexion à un réseau risque de provoquer un dysfonctionnement de ce dernier. Consultez notre administrateur réseau pour les procédures de configuration.

Si vous utilisez un LAN Gigabit Ethernet (1 000 megabits par seconde, 1 000BASE-T), utilisez un cable CAT5E ou plus recent. N'utilisez pas de cable CAT5 ou CAT3.

Si vous utilisez un réseau local Fast Ethernet (100 megabits par seconde, 100BASE-TX), utilisez un cable CAT5 ou plus recent. N'utilisez pas de cable CAT3.

Si vous utilisez un réseau Ethernet (10 megabits par seconde, 10BASE-T), utilisez indifféremment un cable CAT3 ou plus performant.

Branchement du cable réseau

Pour connecter le cable LAN, suivez les étapes ci-dessous :

Connectez l'adaptateur secteur avant de connecter le cable LAN. L'adaptateur secteur doit rester connecté pendant l'utilisation du réseau. Sinon, le système risque de se bloquer.
Ne connectez pas d'autre cable sur la prise reseau. en raison des risques de dysfonctionnement ou de dommages.
Ne connectezaucnPerephériqueproduisantdeI'electriciteau cable reseau connecté à la prise correspondante, en raison des risques de dysfonctionnement ou de dommages.

1. Mettez l'ordinateur, ainsi que ses périphériques, hors tension.
2. Insérez l'une des extrémités du cable dans la prise LAN. Appuyez doucement jusqu'à ce que vous sentiez un déclic.

1. Prise réseau local 2. Cable réseau local

Branchement du cable réseau

1. Branchez l'autre extrémité du cable sur un concentrateur réseau ou routeur. Consultez votre administrateur de réseau et/ou votre fournisseur de matériel/logiciels avant d'utiliser ou de configurer une connexion réseau.

Déconnexion du cable réseau

Pour déconnecter le cable LAN, suivez les étapes ci-dessous:

1. Pincez le levier du connecteur de la prise reseau de l'ordinateur, puis tirez sur ce dernier.
2. Débranchez le cable du concentrateur réseau ou du routeur en appuyant sur le petit levier en plastique. Consultez votre administrateur réseau et/ou votre fournisseur de matériel/logiciels avant de débrancher le cable d'un concentrateur.

Manipulation de l'ordinateur

Cette section explique comment manipuler et entrenir l'ordinateur.

Nettoyage de l'ordinateur

Afin d'assurer une utilisation prolongée et sans problème, protégez votre ordinateur contre la poussière et évitez d'en approcher tout liquide.

Ne renversez pas de liquide sur l'ordinateur. Toutefois, si cela se produit, mettez immédiatement l'ordinateur hors tension et laissez-le sécher complètement. Il est conseillé de faire immédiatement vérifier l'ordinateur par un service après-vente agrée afin d'évaluer son état.
Nettoyez l'ordinateur à l'aide d'un chiffon humide (n'utilisez que de I'eau).
Pour nettoyer l'écran, pulverisez une petite quantité de produit nettoyant pour vitres sur un chiffon doux et frottez doucement.

N'appliquez jamais de détergent directement sur l'ordinateur et ne laissezaucun liquide s'introduire dans l'ordinateur. N'utilisez jamais de produits chimiques caustiques ou corrosifs.

Déplacement de l'ordinateur

L'ordinateur est de conception robuste et fiable. Cependant, certaines précautions simples lors du déplacement de l'ordinateur permettent d'éviter la plupart des problèmes courants.

■ Attendez la fin de toute activité du disque avant de déplacer l'ordinateur. Les indicateurs d'accès aux disques et au disque dur doivent être éteints.
Mettez l'ordinateur hors tension (arret).
Débranche l'adaptateur secteur et tous les périhériques externes reliés à l'ordinateur.
Fermez l'écran.
Ne soulevez pas l'ordinateur en le tenant par son écran.
Avant de transporter l'ordinateur, arrêtez-le, débranchez le cable d'alimentation et attendeze que l'ordinateur refroidisse. Sinon, vous vous exposiez à des blessures mineures ou à des dommages matériels.
Ne soumettez pas l'ordinateur à des chocs violents ou à des pressions externes, vous risqueriez d'endommager l'ordinateur, de provoquer une panne ou de perdre des données.
Enlevez toute carte eventuellement presente avant de déplacer l'ordinateur, pour éviter d'endommager l'ordinateur et/ou la carte.
Utilisez la sacoche de transport lorsque vous vous déplacez.
Lorsque vous transportez votre ordinateur, tenez-le de manière à ce qu'il ne puisse ni tomber ni heurter quelque chose.
Ne transportez pas l'ordinateur en le tenant par les asperités.

Refroidissement

Si la température de l'ordinateur dépasse un certain niveau, le ventilateur est activé ou la fréquence du processeur est réduite afin d'éviter toute surchauffe. Vous pouvez désirir de contrôler la température soit en activant d'abord le ventilateur, puis en réduisant la fréquence si nécessaire, soit en réduisant d'abord la fréquence puis en activant le ventilateur si nécessaire. Ces fonctions sont contrôlées dans la section Options d'alimentation.

Lorsque la température redescend en dessous d'un certain seuil, le ventilateur est désactivé ou la cadence du processeur revient à son niveau normal.

Si la température du processeur dépasse un certain niveau, l'ordinateur s'arrête automatiquement afin d'éviter tout dommage. Dans ce cas, toutes les données non enregistrées sont perdues de façon irrémédiable.

Chapitre 5

Le clavier

Les diverses dispositions des touches du clavier de l'ordinateur sont compatibles avec le clavier etendu à 104/105 touches. En effet, grâce à certaines combinaisons, vous pouvez executer sur votre ordinateur toutes les fonctions d'un clavier à 104/105 touches.

Le nombre de touches figurant sur votre clavier dépend de la configuration correspondant à la langue utilisé. Leur disposition correspond à la zone de vente.

Il existe six types de touches : touches de machine à écrire, bloc numérique, touches de fonction, touches de configuration, touches de contrôle du curseur et touches spéciales de Windows.

N'essayez pas de retarder les capuchons des touches du clavier. Sinon, vous risquiez d'endommager les pieces situées sous ces dernières.

Touches de fonction : F1 à F9

Les touches de fonction, à ne pas confondre avec la touche spéciale FN, sont au nombre de 9 et se situent sur la partie supérieure du clavier. Ces touches de fonction fonctionnent différemment des autres touches.

Les touches F1 à F9 sont appelées touches de fonction parc qu'elles permettent d'exécuter des opérations déjà programmesées. Utilisées en konjection avec la touche Fn, les touches de fonction comportant des iconées exécutent des fonctions spécifiques, telles que la modification de la luminosité ou l'activation du pavé numérique.

Touches de configuration : Combinaisons avec la touche Fn

La touche Fn (fonction) est utilisé en conjunction avec d'autres touches pour effectuer divers réglages. Les touches de configuration sont des combinaisons de touches qui activent ou configrent certaines fonctions spécifique.

Certains logiciels désactivement ou changent les fonctions des touches de configuration. De plus, ces paramètres ne sont pas obligatoirement restaurés lors de la réactivation du système.

Le clavier de votre ordinateur est conçu pour offrir toutes les fonctions disponibles sur un clavier étendu à 104 touches.

Certaines touches du clavier étendu doivent être simulées à l'aide de deux touches au lieu d'une seule, comme c'est le cas sur un clavier plus grand.

La touche Fn peut être combinée avec les touches suivantes pour simuler un clavier étendu de 104/105 touches.

Touches d'accès direct

Les touches d'accès direct (Fn + une touche de fonction ou la touche ESC) permettent d'activer ou de désactiver certaines fonctions de l'ordinateur.

■Muet

Appuyez sur Fn + ESC pour activer ou désactiver le son.

Verrouiller

Appuyez sur Fn + F1 pour verrouiller l'ordinateur. Pour restaurer le bureau, vous devez vous connecter de nouveau.

■Profil d'alimentation

Appuyez sur les touches Fn + F2 pour changer le mode d'économie de la batterie.

Veille

Appuyez sur Fn + F3 pour activer le mode Veille.

■Hibernation

Appuyez sur Fn + F4 pour activer le mode Veille prolongée.

Sortie

Appuyez sur Fn + F5 pour changer d'écran actif.

Pour utiliser le mode simultané, vous doivent regardier la résolution de l'écran interne sur celle de l'écran externe.

Réduction de la luminosité

Appuyez sur Fn + F6 pour réduire la luminosité de l'écran de façon progressive.

■Augmentation de la luminosité

Appuyez sur Fn + F7 pour augmenter la luminosité de l'écran de façon progressive.

Sans fil

Appuyez sur Fn + F8 pour basculer vers les périphériques sans fil actifs.

Si aucun périphérique de communication sans fil n'est installé, aucune boîte de dialogue ne s'affiche.

Touch Pad

Appuyez sur Fn + F9 pour activer ou désactiver la fonction Touch Pad.

Zoom (Résolution d'affichage)

Appuyez sur Fn + barre d'espace pour changer de résolution d'écran.

■Réduction

Appuyez sur Fn + 1 pour réduire la taille de l'icone à l'écran ou la taille de la police dans l'une des fenêtres d'application prises en charge.

Agrandissement

Appuyez sur Fn + 2 pour agrandir la taille de l'icone à l'écran ou la taille de la police dans l'une des fenêtres d'application prises en charge.

Réduction

Appuyez sur Fn + 3 pour réduire graduèlement le volume.

■Augmentation

Appuyez sur Fn + 4 pour augmenter le volume de façon graduelle.

Verrouillage de la touche Fn

Exécutez l'utilitaire TOSHIBA Accessibility pour « bloquer » temporairement la touche Fn. Pour ce faire, appuyer sur la touche, relâchez-la, puis appuyez sur une autre touche de fonction. Pour exécuter l'utilitaire TOSHIBA Accessibility, cliquez sur Demarrer → Tous les programmes → TOSHIBA → Utilitaires → Accessibility (Accessibility).

Touches Windows spécifiques

Le clavier comporte deux touches spécifiques à Windows : la touche Demarrer de Windows active le menu Demarrer et l'autre a le même effet que le bouton croit de la souris.

Cette touche active le menu Demarrer de Windows.

Cette touche active les options normalement associées au bouton secondaire (droit) de la souris.

Production de caractères ASCII

Tous les caractères ASCII ne sont pas disponibles sur le clavier. Toutefois, ces caractères peuvent etre produits en tapant le code correspondant.

1. Maintenez la touche Alt enfoncée.
2. A l'aide des touches du pavé numérique intégré, tapez le code ASCII youlu.
3. Relâchez les touches Alt - pour que le caractère apparaissé à l'écran.

Chapitre 6

Alimentation et modes de mise sous tension

Les sources d'alimentation de l'ordinateur se compose de l'adaptateur secteur, de la batterie principale et des batteries internes. Leprésent chapitre explique comment utiliser au moins ces ressources, c'est-à-dire comment charger et remplacer les batteries, faire des économies d'énergie et sélectionner le bon mode de mise sous tension...

Conditions d'alimentation

Les capacités de l'ordinateur et le niveau de charge de la batterie varient en fonction des conditions d'alimentation : adaptateur secteur branché, batterie installée et niveau de charge de cette dernière.

Levoyant dans le tableau ci-dessous se rapporte auvoyant Entree adaptateur/Batterie.

		Sous tension Hors tension (pas de fonctionnement)
Adaptateur secteur branché	Batterie totalement charge	· Fonctionne · Pas de charge · Voyant : vert	· Pas de charge · Voyant : vert
	Batterie partiellement chargeée ou épuisée	· Fonctionne · Chargement · Voyant : orange	· Chargement rapide · Voyant : orange
	Pas de batterie	· Fonctionne · Pas de charge · Voyant : vert	· Pas de charge · Voyant : vert

Tableau 6-1 Conditions d'alimentation

Adaptateur secteur non connecté	L'autonomie restante est supérieure au seul minimal	• Fonctionne • Voyant : étéint
	L'autonomie restante est inférieure au seul minimal	• Fonctionne • Voyant : orange clignotant
	La batterie est écuisée	L'ordinateur s'accêté
	Pas de batterie •	Pas de fonctionnement • Voyant : étéint

Supervision des conditions d'alimentation

Comme le montre le tableau ci-dessous, les voyants Entrée adaptateur/Batterie et Alimentation indiquent la capacité de fonctionnement de l'ordinateur ainsi que le niveau de charge de la batterie.

Voyant Entrée adaptateur/Batterie

LevoyantEntrée adaptateur/Batterieindiquele niveaudechargede la batterie etI'etatd'alimentationlorsqueI'ordinateurestalimentepar I'adaptateursecteur.Les significationsdesvoyants suivantesdoiventetre respectees：

Vert L'adaptateur secteur est branché et alimente correctement l'ordinateur et la batterie est totalement chargée.

Orange L'ordinateur est branché sur le secteur et la batterie est en cours de charge.

Orange clignotant Niveau de batterie faible. Branchez l'adaptateur secteur afin de recharger la batterie.

Peut également indiquer un problème d'alimentation. Essayez d'abord de brancher l'adaptateur dans une autre prise. Si le problème persiste, contactez votre revendeur.

Pas de lumière Le voyant est eteint dans tous les autres cas.

Si la batterie principale devient trop chaude lors de la charge, celle-ci est interrompue et levoyant Entrée adaptateur/Batterie s'eteint. Lorsque la température de la batterie principale revient à un niveau normal, la charge reprend. Cette situation peut se produit que l'ordinateur soit sous ou hors tension.

Voyant Alimentation

Levoyant Alimentation indique I'etat de fonctionnement de I'ordinateur.
Ses indications sont les suivantes :

Vert L'adaptateur secteur est branché et alimente l'ordinateur.

Vert clignotant Indique que l'ordinateur est en mode Veille et dispose d'une alimentation (sur secteur ou sur batterie) suffisante pour préserver cet état. En mode Veille, le voyant s'allume pendant deux secondes sur deux.

Pas de lumière Le voyant est eteint dans tous les autres cas.

Batterie

Cette section présente les différents types de batterie, leur procEDURE de manipulation, d'utilisation et de chargement.

Types de batterie

L'ordinateur dispose de différents types de batterie.

Batterie

Lorsque l'adaptateur secteur n'est pas branché, l'ordinateur est alimenté par une batterie amovible au lithium ion. Par convention, cette batterie est également appelée batterie principale. Vous pouvez acheter des batteries supplémentaires pour prolonger l'autonomie de l'ordinateur. Ne remplacez pas la batterie si l'adaptateur secteur est branché

Avant d'enlever la batterie, activez le mode Veille prolongée ou enregistrez vos données et arrêtez l'ordinateur. Lors de l'activation du mode Veille prolongée, l'ordinateur enregistre le contenu de la mémoire sur le disque dur, mais il reste préférible d'enregistrer manuellement les données au préalable.

Batterie de l'horloge temps réel (RTC)

La batterie de l'horloge en temps réel (RTC) assure l'alimentation nécessaire à l'horloge en temps réel et au calendrier interne lorsque l'ordinateur est étant. En cas de décharge complète de la batterie RTC, le système perd ces données. L'horloge et le calendrier sont réinitialisés. Dans ce cas, le message ci-dessous apparait lors de la mise sous tension :

ERROR 0271: Check data and time settings WARNING 0251: System CMOS checksum bad - Default configuration used Press to resume, to Setup

Vous pouvez modifier les paramètres RTC en démarrant l'ordinateur en appuyant sur la touche F2, puis relâchéz la touche F2 lorsque l'écran TOSHIBA Leading Innovation >> s'affiche. Pour plus de détails, reportez-vous au chapitre 8 Dépannage.

Entretien et utilisation de la batterie principale

Cette section regroupe les informations de sécurité indispensablees pour la manipulation de la batterie.

Consultez le Manuel d'instructions pour votre sécurité et votre comfort pour savoir comment utiliser l'ordinateur de façon ergonomique.

Assurez-vous que la batterie est installée correctement dans l'ordinateur avant de la charger. Une installation incorrecte peut provoquer de la fumée ou un incendie, ou un endommagement définitif de la batterie.
- Conserve la batterie à l'écart des enfants, Elle peut être source de blessures.

La batterie principale et la batterie haute capacité sont au lithium-ion et peuvent exploser si elles ne sont pas replacées, utilisées, manipulées ou rejetées correctement. L'élimination de la batterie doit se faire conformément aux ordonnances et règlements en vigueur dans votre collectivité locale. Utilisez uniquement les batteries recommandées par TOSHIBA.
La batterie RTC de l'ordinateur est en lithium-ion et doit être remplaçaee uniquement par votre revendeur ou un technicien TOSHIBA. Tout remplacement ou toute manipulation, utilisation ou elimination incorrecte de la batterie peut provoquer une explosion. L'élimination de la batterie doit se faire conformément aux ordonnances et règlements en vigueur dans votre collectivité locale.
Pour charger la batterie, veillez à respecter une température ambiente variant entre 5 et 35 degrés Celsius. Sinon, il existe un risque de fuite de solution chimique, les performances de la batterie pourraient être affectées, et la durée de vie de la batterie pourrait être réduite.
- Mettez l'ordinateur hors tension et débranchez l'adaptateur secteur avant d'installer ou d'enlever la batterie. Ne retirez jamais la batterie lorsque l'ordinateur est en mode Veille. Sinon, vous perdrez les données non enregistrées.
Lorsque la batterie à haute capacité est connectée à l'ordinateur, ne souvez pas l'ordinateur en le tenant uniquement par cette batterie. Sinon, elle risque de se detacher, ce qui pourrait provoquer des dommages, voir des blessures.

N'enlevez pas la batterie lorsque la fonction Wake-up on LAN est activée. Sinon, vous perdrez les données non enregistrées. Avant desteroler la batterie, désactivez la fonction Wake-up on LAN.

Charge des batteries

Lorsque le niveau de la batterie diminue, levoyant orange Entrée adaptateur/Batterie clignote. L'autonomie n'est alors plus que de quelques minutes. Si vous n'arrêtez pas l'ordinateur lorsque le voyant Entrée adaptateur/Batterie clignote, le mode Veille prolongée est activé et l'ordinateur s'éteint automatiquement. L'activation de ce mode permet d'éviter la perte de données.

N'attendez pas que la batterie soit épuisée avant de la recharger.

Procedures

Pour recharger une batterie lorsqu'elle est installée dans l'ordinateur, connectez l'adaptateur secteur à la prise Entrée adaptateur 19 V de l'ordinateur et à une prise de courant. Levoyant Entrée adaptateur/Batterie devient orange pour signaler que la batterie est en cours de charge.

Les seules méthodes admises de charge de la batterie sont les suivantes : raccordement de l'ordinateur à une source d'alimentation secteur ou au chargeur de batterie TOSHIBA vendu en option. N'essayez jamais de recharger la batterie avec un autre chargeur.

Remarque sur le chargement des batteries

La charge de la batterie n'est pas automatique dans les cas suivants :

Si la batterie est extrémement chaude ou froide (si elle est trop chaude, elle risque de ne pas pouvoir se recharger du tout). Pour atteindre le niveau de charge maximal de la batterie, effectuez l'opération à une température ambiente comprise entre 5^ et 35^ C.
La batterie est presque totalement décharge. Branchez l'appareil sur le secteur et attendez quelques minutes; la batterie devrait alors commencer à se charger.

LevoyantEntrée adaptateur/Batterie peut indiquer que la charge de la batterie diminue sensiblement lorsque vous la chargez dans les conditions suivantes：

La batterie n'a pas ete utilisee depuis longtemps.
La batterie entierement decharge est restee dans l'ordinateur pendant une longue periode.
Une batterie froide a ete installee dans un ordinateur chaud.

Dans ce cas, suivez les étapes ci-dessous:

1. Déchargez complètement la batterie de l'ordinateur en laissant celui-ci sous tension, jusqu'à sa mise hors tension automatique.
2. Connectez l'adaptateur secteur à la prise entree adaptateur 19V de I'ordinateur, puis branchez l'adaptateur sur le secteur.
3. Chargez la batterie jusqu'à ce que levoyant Entrée adaptateur/Batterie devienne orange.

Répétez cette procédure à deux ou trois reprises jusqu'à ce que la batterie soit correctement rechargée.

Contrôle de la capacité de la batterie

La charge restante de la batterie peut etre suivie a l'aide des methodes suivantes:

■Cliquez sur l'icone de la batterie dans la barre des tâches.
Via l'option Batterie de la fenetre Windows Mobility Center

■Attendez un minimum de 16 secondes après la mise sous tension de l'ordinateur avant de contrôle l'autonomie de la batterie. En effet, l'ordinateur a besoin de ce délambda pour mesurer le niveau de la batterie et calculer l'autonomie en fonction de la consommation courante d'électricité.
L'autonomie réelle peut différer légèrement du-delai calculé.
Dans le cas d'une utilisation intensive, la capacité de la batterie s'amenuise progressivement. Par conséquent, une batterie ancienne, fréquement utilisée, ne fonctionnera pas aussi longtemps qu'une batterie neue à charge égale.

Optimisation de l'autonomie de la batterie

L'utilité d'une batterie est fonction de son autonomie. L'autonomie d'une batterie dépend des éléments suivants:

Vitesse du processeur
Luminosité de l'écran
Mode Veille système
Mode Veille prolongée système
Délai d'extinction automatique de l'écran
Délai de mise hors tension automatique du disque dur

La fréquence et la durée d'accès au disque dur, au lecteur de disques optiques et au lecteur de disquettes.
La charge de la batterie lorsqu'elle est utilisée pour la première fois.
L'utilisation de péripériques en option (notamment les cartes PC) qui sont alimentés par la batterie principale.
■L'activation du mode Veille pour economiser la batterie si vous mettez fréquement l'ordinateur sous tension, puis hors tension.
L'emplacement de stockage des programmes et des données.
La fermetre de l'écran lorsque vous n'utilise pas le clavier.
La température ambiente : l'autonomie de l'ordinateur est réduite à basse température.
L'etat des bornes de la batterie. Ces dernières doivent etre propres : nettoyz-les avec un chiffon sec avant dinstaller la batterie principale.

Prolongement de la durée de vie de la batterie

Pour optimiser la durée de vie de la batterie principale, effectuez les opérations suivantes :

Débranche l'adaptateur secteur et alimentez l'ordinateur sur batterie jusqu'à ce qu'elle se décharge complètement. Suivez aparavant les instructions ci-dessous :

1. Mettez l'ordinateur hors tension.
2. Déconnectez l'adaptateur secteur et mettez l'ordinateur sous tension. Si l'ordinateur ne démarre pas, passez à l'étape 4.
3. Utilisez ainsi l'ordinateur pendant cinq minutes. Si la batterie n'est pas épuisée au bout de ces cinq minutes, attendez qu'elle se décharge complètement. Si levoyant Entrée adaptateur/Batterie clignote ou si un autre message indique une batterie faible, passez à l'étape 4.
4. Connectez l'adaptateur secteur à la prise entrée adaptateur 19V de l'ordinateur, puis branchez l'adaptateur sur le secteur. Levoyant Entrée adaptateur/Batterie devient orange pour indiquer que la batterie est en cours de charge. Si le voyant Entrée adaptateur/Batterie reste étéint, l'ordinateur n'est pas alimenté. Assurez-vous alors que l'adaptateur secteur est branché correctement.
5. Chargez la batterie jusqu'à ce que levoyant Entrée adaptateur/Batterie devienne vert.

Si you dispose de batteries de rechange, utilisez-les tour a tour.
■Si vous ne comptez pas utiliser l'ordinateur pendant une période prolongée, plus d'un mois, retirez la batterie principale.
■Conservez les batteries de rechange dans un lieu sec et frais, à l'abri des rayons du soleil.

Remplacement de la batterie principale

La batterie est consideree comme un bien consommable.

Le cycle de vie de la batterie se réduit graduallement suite aux cycles de charge et décharge successifs. La batterie doit être remplaçée lorsqu'elle atteint la fin de son cycle de vie. Si vous ne disposez pas d'une prise secteur, vous pouvez également remplacer la batterie déchargée par une batterie de rechange.

Vous trouvrez dans cette section la procEDURE d'extraction et d'installation de la batterie principale.

Ne retirez pas la batterie lorsque l'ordinateur est en mode Veille. Les données sont enregistrées en mémoire vivie (RAM) et seront perdues si vous mettez l'ordinateur hors tension.
En mode Veille prolongée, les données sont perdues si vous retirez la batterie ou déconnectez l'adaptateur secteur avant d'avoir enregistré vos données.
Ne touche pas le loquet de dégagement de la batterie lorsque vous tenez l'ordinateur, sinon vous risquez de vous blesser si la batterie tombe.

Retrait de la batterie

Pour extraire une batterie decharge, suivez les instructions ci-dessous.

1. Enregistrez votre travail.
2. Mettez l'ordinateur hors tension. Assurez-vous que levoyant Alimentation est eteint
3. Déconnectez tous les cables et périphériques de l'ordinateur.
4. Fermez l'écran et returnez l'ordinateur.
5. Deverrouillez la batterie (1) en faisant glisser son verrou ()
6. Faites glisser et maintenez le loquet de dégagement (2) pour libérer la batterie principale et l'enlever (3).

1. Verrou de la batterie 3. Batterie
2. Loquet de dégagement de la batterie

Retrait de la batterie

Installation de la batterie principale

Pour installer une batterie, précédez comme suit :

Ne touchez pas le loquet de dégagement de la batterie lorsque vous tenez l'ordinateur, sinon vous risquez de vous blesser si la batterie tombe.

1. Insérez la batterie à fond dans l'ordinateur.
2. Assurez-vous que la batterie est bien en place et que le verrou de sécurité de la batterie est en position verrouillée.
3. Retournez votre ordinateur.

Utilitaire Password

L'utilitaire Password permet de renforcer la sécurité et couvre deux niveaux de mot de passer : User et Supervisor.

Les mots de passer définis avec l'utilitaire TOSHIBA Supervisor Password sont indépendants du mot de passer de connexion Windows®.

Mot de passer utiliseur

Pour démarrer l'utilitaire, pointez sur les éléments suivants ou cliquez dessus : Demarrer Tous les programmes TOSHIBA Utilitaires TOSHIBA Assist SECURE Mot de passerse utiliser

Enregistré

Cliquez pour enregistrer un mot de passer. Une fois le mot de passage définit, vous doivent l'entrée lors du démarrage de l'ordinateur.

Non enregistré

Cliquez pour supprimer un mot de passer enregistré. Avant de pouvoir supprimer un mot de passer, il faut d'abord entre le mot de passer actuel correctement.

Chaine personnalisée (zone de texte)

Vouss pouvez utiliser cette boîte pour associer du texte au mot de passer. Àpres avoir entré le texte, cliquez sur Appliquer ou OK. A chaque fois que l'ordinateur est mis sous tension, le texte saisi et la fenêtre vous invitant à entrer votre mot de passer s'affichent simultanément.

Mot de passer responsable

Lorsque vous définissez un mot de passer Supervisor (Responsible), seules certaines fonctions sont accessibles lorsque celui qu'un se connecte avec un mot de passer User (Utilisateur). Pour définir un mot de passer Supervisor :

Cliquez sur Demarrer Tous les programmes TOSHIBA Utilitaires TOSHIBA Assist SECURE Supervisor password (Mot de passer responsable)

Cet utiliser vous permet de :

Enregistrez ou supprimez le mot de passer Supervisor.
Définir des restrictions d'accès pour les utilisaires standard.

Protection par mot de passer

Pour que l'ordinateur attende un mot de passer au démarrage, suivez la procédure ci-après :

1. Mettez l'ordinateur sous tension comme décrit au chapitre1, Prise en main. Le message suivant s'affiche à l'écran :

Entrez le mot de passer []

A ce stade, les touches d'accès direct FN + F1 à F9 ne fonctionnent pas.
Elles ne seront accessibles que lorsque vous aurez entre le mot de passer.

1. Entre le mot de passer.
2. Appuyez sur Enter.

Si vous entrez trois fois un mot de passerer errone, l'ordinateur se bloque. Dans ce cas, eteignez puis rallumez l'ordinateur et recommencez l'opération.

Modes de mise sous tension

L'ordinateur dispose de trois modes de mise sous tension :

■Mode Arrêt : l'ordinateur s'arrête sans enregistrer les données de l'environnement de travail. Avec ce mode, vous doivent toutes enregistrer vos travaill et quitter l'application utilisée avant de fermer l'ordinateur.
■Mode Veille prolongée : les données stockées dans la mémoire vivésont enregistrées sur le disque dur.
■Mode Veille : les données sont conservées dans la mémoire de l'ordinateur.

Reportez-vous aux sections Mise sous tension et Mise hors tension du chapitre1, Prise en main pour plus d'informations.

Utilaires Windows

Vouspouvez configurer les paramétres associés aux modes Veille et Veille prolongée dans la section Options d'alimentation (pour y acceder, cliquez sur Demarrer Panneau de configuration Systeme et maintenance Options d'alimentation).

Touches d'accès direct

Vous pouvez activer le mode Veille en appuyant sur Fn + F3 ou le mode Veille prolongée en appuyant sur Fn + F4. Reportez-vous au chapitre5, Le clavier, pour plus de détails.

Mise sous/hors tension à la fermeture de l'écran

Vouss pouvez configureraire ordinateur afin qu'il se mette automatiquement hors tension lorsque vous fermez l'écran, et se rallume lorsque vous rouvre ensuite l'écran. Notez que cette fonction n'est disponible que dans les modes Veille ou Veille prolongée, pas en mode Arrêt.

Si la fonction de mise hors tension par l'écran est active et si vous utilise l'option Arrêt de Windows, ne fermez pas l'écran interne avant la fin du processus d'arrêt.

Mise en veille/veille prolongée automatique du système

Cette fonction met automatiquement le système hors tension en mode Veille ou Veille prolongée à l'issue d'une période spécifique. Reportez-vous à la section Fonctions spéciales, du chapitre 3 pour plus de détails sur la Specification d'un-delai.

Chapitre 7

Configuration du matériel (HW Setup)

Ce chapitre explique comment configurer votre ordinateur et effectuer différents régles à l'aide du programme Toshiba HW Setup.

Accès à HW Setup

Pour executer le programme HW Setup, cliquez sur Demarrer Tous les programmes TOSHIBA Utilitaires HWSetup.

HW Setupfenêtre

La fenêtre de HW Setup affiche divers onglets (paramètres généraux, mot de passer, affichage, paramètres de démarrage, clavier, LAN, SATA et USB) afin de permettre la configuration de fonctions spécifiques de l'ordinateur.

Vous disposez également de trois boutons : OK, Annuler et Appliquer.

OK	Accepte vos modifications et ferme la fenêtre HW Setup.
Cancel	Ferme la fenêtre et ignore vos modifications.
Apply	Accepte toutes les modifications sans referrer la fenêtre.

Général

Cette fenêtre affiche la version du BIOS/EC et compte deux boutons : Valeur par défaut et A propos.

Default	Rétablit les paramètres d'usine de HW Setup.
About	Affiche la version de HW Setup.

Configuration

Ce champ affiche la version du BIOS, sa date et la version EC.

Mot de passer

Cette option permet de définir ou redéfinir le mot de passer de mise sous tension.

Mot de passage utiliser

Permet d'enregistrer un nouveau mot de passer ou de modifier/annuler un mot de passer existant.

Non enregistré	Supprime le mot de passer. (Valeur par défaut)
Enregistré	Permet de définir le mot de passer. Une boîte de dialogue de saisie est affichée.

Pour entrer un mot de passerse utiliser :

1. Sélectionnez Enregistré pour afficher l'indicatif suivant :

Entrez le mot de passer :

Entrez un mot de passer de 10 caractères maximum. Les caractères autorisés dans les mots de passer sont les chiffres de « 0 » à « 9 », les lettres de « a » à « z » et le caractère « , «. + - * / ”. Les caractères entrés au clavier apparaisent à l'écran sous forme d'astérisques.

1. Cliquez sur OK. Le message suivant apparait, vous demandant de vérifier votre mot de passer.

Vérifiez le mot de passer :

1. Si les deux mots de passer correspondent, le mot de passer est enregistré. Cliquez sur OK. Dans le cas contraire, le message suivant s'affiche. Vous doivent reprendre la procédure à partir de l' étape 1.

Entrée erronée !

Pour supprimer un mot de passage utiliser :

1. Sélectionnez Non enregistré pour afficher l'invite suivante :

Entrez le mot de passer :

1. Entrez le mot de passer actuellement enregistré. Les caractères entrés au clavier apparaisent à l'écran sous forme d'astérisques.

2. Cliquez sur OK. Si la chaine de caractères entrée correspond au mot de passer enregistré, le mot de passage est réinitialisé et le message suivant s'affiche :

Non enregistré

Dans le cas contraire, le message suivant s'affiche. Vous doivent reprendre la procédure à partir de l'étape 1.

Mot de passer incorrect.

Chaine personnelisée

Ce champ vide permet d'afficher un message lorsque le champ de mot de passer apparait au démarrage. Le message de n'affiche pas si aucun message n'a été enregistré.

Affichage

Cet onglet permet de personneliser l'affichage de votre ordinateur que ce soit pour l'écran interne ou pour un écran externe.

Ecran de démarrage

Cet onglet permet de sélectionner l'écran à utiliser lorsque l'ordinateur est sous tension. (Ce paramètre n'est disponible qu'en mode VGA Standard et n'apparait pas dans la fenêtre Propriétés du bureau Windows)

L'écran de démarrage est pris en charge uniquement sur certains modèles.

Auto-sélectionné	Sélectionne l'écran externe s'il en existe un. Sinon, l'écran interne est sélectionné (valeur par défaut).
LCD uniquement	Sélectionne l'écran interne, même si un écran externe est connecté.

Paramètres de démarrage

Options de démarrage

Cet onglet permet de définir la série de démarrage de l'ordinateur. Les options de cet onglet sont illustrées ci-dessous. Cliquez sur les touches flèche haut/bas pour régler la priorité.

Vous pouvez ignorecer ces parametes et selectionner manuellement une unité de démarrage en appuyant sur l'une des touches suivantes lors du démarrage de l'ordinateur :

U Sélectionne le lecteur de disquettes USB.

N Sélectionne le réseau.

1 Demarrage à partir du disque dur intégré.
C Sélectionne le CD-ROM*.
S Sélectionne la mémoire USB.

• Pour cet ordinateur, CD-ROM désigne le lecteur de DVD Super Multi driver.

Marché à suivre pour sélectionner un lecteur de démarrage :

1. Maintenez enforcée la touche F12 et démarrez l'ordinateur. Lorsque TOSHIBA Leading Innovation>>s'affiche, relâchéz la touche F12.
2. Utilisez les touches haut/bas pour sélectionner le périphérique de démarrage youlu, puis appuyez sur ENTER.

Si le mot de passer Supervisor a ete defini, I'acces aux fonctions de choix du periphérique de demarrage peut etre restreint.

Les méthodes de sélection du périhérique de démarrage décrites cédessus ne changent pas les propriétés de démarrage configurée dans HW Setup. En outre, si vous appuyez sur une touche ne figurant pas dans la liste ou si le lecteur sélectionnne n'est pas installé, le système redémarre en utilisant les paramètres actuels de HW Setup.

Vitesse de démarrage

Cette fonctionnalité permet de selectionner la vitesse de démarrage du système. Cette caractéristique varie selon le modele acheté.

Rapide	Ralentit le démarrage. Le système doit démarrer à partir du disque dur intégré et seuls l'écran interne et le clavier sont pris en charge pendant le processus de démarrage.
Normal	Le système démarre à la vitesse normale. (Valeur par défaut)

Panel Open - Power On (Ecran ouvert - Sous tension)

Cette fonction vous permet de modifier le paramètre Panel Open - Power On (Ecran ouvert - Sous tension).

Activé	Active la fonction Panel Open - Power On (Ecran ouvert - Sous tension). Si vous ouvrez l'écran lorsque l'ordinateur est hors tension, le système démarre automatiquement.
Déactivé	Déactive la fonction Panel Open - Power On (Ecran ouvert - Sous tension). (Valeur par défaut)

Clavier

Wake-up on Keyboard (réveil clavier)

Lorsque cette fonction est activée et que l'ordinateur est en mode Veille, vous pouvez réactiver l'ordinateur en appuyant sur une touche quelconque. Cette option ne peut être utilisé que pour le clavier interne et uniquement lorsque l'ordinateur est en mode Veille.

Activé	Active la fonction Wake-up on Keyboard.
Déactivé	Déactive la fonction Wake-up on Keyboard (réglage par défaut).

SATA

Paramètres d'interface SATA

Performances	Performances max. du disque dur/lecteur SSS. (Valeur par défaut)
Autonomie de la batterie	Disque dur/lecteur SSD alimenté par batterie. Si ce paramètre est sélectionné, les performances se réduisent.

LAN

Wake-up on LAN (activation de l'ordinateur par un signal réseau)

Cette fonction permet demettre l'ordinateur sous tension lors de la réception d'un ensemble de signaux (paquet Magic) en provenance du réseau.

N'installez ou ne retirez pas de module mémoire lorsque la fonction Wake-up on LAN est active.

La fonction Wake-up on LAN consomme de l'électricité même lorsque le système est hors tension. Laissez l'adaptateur secteur branchépendant l'utilisation de cette fonction.
Lorsque vous utilisez la fonctionnalité Wake-up on LAN (Réactivation par réseau sans fil) alors que l'ordinateur est en mode Veille ou Veille prolongée, vous doivent cocher la case « Allow the device to wake the computer » (Permettre au périhérique d'activer l'ordinateur) dans la fenêtre Propriétés de Périhérique réseau. (Cette fonctionnalité n'affecte pas la fonction Wake-up on LAN pour le mode Veille ou Veille prolongée.)

L'ordinateur sera automatiquement mis sous tension si un signal est reçu d'un ordinateur connecté sur le même réseau et dont l'utilisateur dispose des privilèges Administrateur.

Les paramètres suivants peuvent être changés si le réseau est activé.

Pour utiliser la fonctionnalité Wake-up on LAN, laissez l'ordinateur alimenté sur secteur. Si cette option est activée, l'autonomie de la batterie sera inférieure au-delai indiqué dans ce manuel. Consultez la section

Conservation des données avec l'ordinateur hors tension du chapitre 6.

Activé	Active le mode Wake-up on LAN dés l'arrêt de l'ordinateur.
Déactivé	Déactive le mode Wake-up on LAN dés l'arrêt de l'ordinateur. (Valeur par défaut)

Réseau intégré

Cette fonction permet d'activer ou de désactiver les fonctions LAN intégrées.

Activé	Active les fonctions LAN intégrées (valeur par défaut).
Déactivé	Déactive les fonctions LAN intégré.

USB

Prise en charge des anciens péripériques USB

Utilisez cette option pour activer ou désactiver la fonction d'émulation USB. Si votre système d'exploitation ne gère pas la norme USB, vous pouvez cependant utiliser votre clavier et votre souris USB en attribuant à l'options Prise en charge des anciens périphériques USB la valeur Activé.

Activé	Active l'émulation USB (réglage par défaut).
Déactivé	Déactive l'émulation USB.

Chapitre 8

Dépannage

Votre ordinateur a ete concu par TOSHIBA dans un souci de durabitie.

Toutefois, en cas de problèmes, consultez les procédures décrites dans ce chapitre pour en déterminer la cause.

Il est recommandé à tous les utilisateurs de dire attentivement ce chapitre, car la connaissance des problèmes potentiels permet souvent de les anticiper.

Procedure de résolution des problèmes

Les indications suivantes faciliteront la résolution des problèmes :

En cas de probleme, interrompez immediatement le travail en cours.
Toute autre action risque d'entrainer la perte de données et des dysfonctionnements. En outre, vous risquez de supprimer des données liées au problème, essentielles à la résolution de l'incident.
■Prenez note de l'activité du système et des opérations effectuees avant que ne se produit l'incident. Prenez une capture d'écran.

Les conseils donnés dans ce chapitre vous serviront de guide. Toutefois, ils ne permettront pas de résoudre tous les problèmes. La plupart des problèmes sont facies à résoudre, mais certains nécessitent l'aide d'un technicien ou d'un revendeur. Dans ce cas, soyez prét à leur fournir un maximum de détails sur l'incident.

Liste de vérification préliminaire

Commencez par étudier les causes les plus simples. Les éléments mentionnés dans cette liste sont facies à résoudre mais peuvent partir graves.

Veillez à mesure sous tensionVoteimprimante ou tout autre periphérique externe connecté à l'ordinateur avant de mesure en marche ce dernier.
■Avant de connecter un périphérique externe, mettez l'ordinateur hors tension. Au démarrage, il détectera le nouveau périphérique.
Vérifiez la configuration des accessoires en option dans le programme de configuration et le bon chargement de tous les pilotes nécessaires (reportez-vous à la documentation fournie avec l'accessoire pour plus d'informations sur son installation et sa configuration).

■Vérifiez que tous les cables sont correctement et solidement connectés. Une mauvaise connexion peut être source d'erreurs.
Examinez l'etat des cables et des connecteurs (les broches sont-elles toutes bien fixées?).
■Vérifiez que le CD/DVD est bien inséré et que l'onglet de protection en écriture est dans la bonne position.

Notez vos observations. Il vous sera ainsi plus facile de déscrire le problème au technician ou au revendeur. En outre, si un problème se produit de nouveau, vous l'identifierez plus facilement.

Analyse du problème

Le système donne parfois des indications qui peuvent vous aider à identifier le problème. Posez-vous toujours les questions suivantes :

■ Quel est le composant du système qui ne fonctionne pas correctement : le clavier, l'écran à cristaux liquides, TouchPad, les boutons de ce dernier ?
■Vérifiez les options du système d'exploitation pour être certain que sa configuration est correcte.
- Que voyagez-vous à l'écran? Le système affiche-t-il des messages ou des caractères aléatoires? Prenez une capture d'écran et, si possible, reportez-vous aux messages de la documentation livrée avec l'ordinateur, le logiciel ou le système d'exploitation.
■Vérifiez la connexion de tous les cables. Une mauvaise connexion peut alterer les signaux
Des voyageants sont-ils allumés? Si oui, lesquels, dequelle couleur sont-ils, sont-ils fixes ou clignotants? Notez ce que vous Voyez.
Des signaux sonores sont-ils émis? Si oui, combien, sont-ils longs ou courts, et sont-ils graves ou aiguës? L'ordinateur produit-il des bruits inhabituels? Notez ce que vous entendez.

Notez vos observations de manière à les déscrie à votre revendeur ou technicien.

Logiciels Les problèmes peuvent provenir du logiciel utilisé ou du disque. Si vous ne parvenez pas à charger un programme d'application, le support est peut-être endommagé ou le programme alteré. Dans ce cas, essayez de charger une autre copie du logiciel, si possible. En cas d'affichage d'un message d'erreur lors de l'utilisation d'un logiciel, consultez la documentation de ce dernier. Elle comporte probablement une section sur la résolution des problèmes ou la liste des messages d'erreur. Recherche ensuite la signification des messages d'erreur dans la documentation du système d'exploitation.

Matériel Si le problème n'est pas d'ordre logiciel, vérifie le matériel. Passez en revue les points mentionnés dans la liste des vérifications préliminaires puis, si le problème persiste, essayez d'en identifier la source. Vous trouverez dans la section suivante des listedes détaillées de vérifications pour chaque composant et périphérique.

Avant d'utiliser un périhérique ou une application qui n'est pas/agree par Toshiba, assurez-vous que le périhérique ou le logiciel est compatible avec votre ordinateur. L'utilisation de périhériques non compatibles risque d'entrainer des blessures ou d'endommager libre ordinateur.

Liste de vérification du matériel et du système

Cette section traite d'incidents causés par les composants de l'ordinateur ou les péripériques connectés. Les domaines susceptibles de poser problème sont les suivants :

Démarrage du système
Test automatique
■Alimentation
Clavier
Ecran interne
■Disque dur
Lecteur de DVD Super Multi
Cartes mémoire : SD/SDHC/SDXC, MultiMediaCard

Periphérique de pointage
Periphérique USB
Module mémoire supplémentaire
Système audio
Ecran externe
LAN
Réseau sans fil
Bluetooth
Support de restauration

Démarrage du système

Si l'ordinateur ne démarre pas correctement, vérifie les éléments suivants:

Test automatique
Sources d'alimentation
Mot de passer à la mise sous tension

Test automatique

Un test automatique se déroule pendant le démarrage de l'ordinateur et le logo TOSHIBA s'affiche.

Ce message reste affché pendant quelques secondes.

Si le test automatique aboutit, l'ordinateur essaie de lancer le système d'exploitation en respectant l'options Boot Setting (Paramétres de démarrage) définie à l'aide du programme TOSHIBA HW Setup.

Si le test automatique échoue, l'ordinateur effectue l'une des opérations suivantes :

Il s'arrête, n'affiche ni messages, ni informations et semble bloqué sur le logo TOSHIBA.
Des caractères aléatoires sont affichés et le système ne fonctionne pas normalement.

Il affiche un message d'erreur.

Dans ce cas, mettez l'ordinateur hors tension, vérifiez toutes les connexions et redémarrez. Si le test automatique échoue à nouveau, contactez votre revendeur ou le service après-vente.

Alimentation

Lorsque l'ordinaire n'est pas branché sur le secteur, la batterie est la principale source d'alimentation. Toutefois, l'ordinaire possède d'autres sources d'énergie, dont l'alimentation évoluée et la batterie RTC. Toutes ces sources étant interconnectées, chacune d'entre elles peut provoquer un problème d'alimentation.

Vous trouverez dans la section suivante une liste de vérifications à effectuer pour l'adaptateur secteur et la batterie principale. Si elle ne vous permet pas de résoudre un problème, ce dernier peut provenir d'une autre source d'alimentation. Dans ce cas, contactez votre revendeur.

Arrêt en cas de surchauffe

Si la température de l'unité centrale dépasse un certain niveau de température lorsque ces fonctions sont activées, le système sera arrêté automatiquement en raison du risque de dommages. Les données stockées dans la mémoire vivie seront alors perdues.

Problème	Procédure
L'ordinateur s'accêté et levoyant Entrée adaptateur/Batterie clignote en orange.	Mettez l'ordinateur hors tension et attendez que levoyant Entrée adaptateur/Batterie arrêté de clignoter.

Il est recommandé de laisser l'ordinateur hors tension jusqu'à ce que sa température interne revienne au niveau de la température ambiente, même si levoyant Entrée adaptateur/Batterie ne clignote plus.

	Si l'ordinaire est revenu à température ambiente et qu'il refuse de démarrer, ou s'il démarre, mais s'arrête immédiatement, contactez votre revendeur.
L'ordinaire s'arrête et levoyant Entrée adaptateur/Batterie clignote en vert	Le système de refroidissement subit un dysfonctionnement. Si le problème persististe contactez votre revendeur ou le centre d'assistance le plus proche.

Secteur (by extension alimentation secteur)

En cas de difficulté à démarrer l'ordinateur lorsque ce dernier est connecté à l'adaptateur secteur, vérifie l'état duvoyant Entrée adaptateur/Batterie. Reportez-vous au chapitre 6, Alimentation et modes de mise sous tension, pour plus de détails.

Problème	Procédure
L'adaptateur secteur n'almente pas l'ordinateur (levoyant Entrée adaptateur/Batterie n'est pas vert)	Assurez-vous que le cordon est bien connecté à l'ordinateur et à une prise secteur sous tension.
	Vérifiez l'état du cordon et de ses fiches. Si le cordon est endommagé, remplacez-le. Si les fiches sont sales, nettoyez-les avec un chiffon doux propre.
	Si l'adaptateur secteur n'almente toujours pas l'ordinateur, contactez votre revendeur.

Batterie

Si vous pensez que la batterie présente un dysfonctionnement, vérifie l'etat duvoyantEntrée adaptateur/Batterie. Pour plus de détails sur ces voyants, reportez-vous au chapitre 6, Alimentation et modes de mise sous tension.

Problème	Procedure
La batterie n'almente pas l'ordinateur	La batterie peut être déchargée. Dans ce cas, branchez l'adaptateur secteur afin de la recharger.
La batterie ne se charge pas quand l'adaptateur secteur est branché (levoyant Entrée adaptateur/Batterie n'est pas orange).	Si la batterie est complètement déchargée, elle ne se recharge pas immédiatement. Attendeez quelques minutes. Si la batterie ne se charge toujours pas, vérifie que l'adaptateur secteur est bien sous tension. Pour ce faire, branchez une lampe, par exemple.
	Touchez la batterie pour vérifier sa température. Si elle est très chaude ou très froide, elle ne se chargeras pas correctement. Laissez-la atteindre la température ambiente avant d'essayer à nouveau.
	Débranchez l'adaptateur secteur puis retirez la batterie pour vous assurer que ses bornes sont propres. Si nécessaire, nettoyez-les avec un tissu doux imbibé d'alcool.
	Branchez l'adaptateur secteur et replacez la batterie. Assurez-vous qu'elle est bien en place. Vérifiez levoyant Entrée adaptateur/Batterie : s'il ne s'allume pas, laissez la batterie se charger pendant 20 minutes au moins. Si le voyant Entrée adaptateur/Batterie s'allume au bout de 20 minutes, attendez encore 20 minutes avant demettre l'ordinateur sous tension. Si le voyant n'est always pas visible, la batterie peut être usée et doit alors être remplaçée. Si vous ne pensez pas que la batterie puisse être usée, contactez votre revendeur.
L'autonomie de la batterie semble être plus courte qu'elle ne doit l'être	Si vous rechargez également une batterie partiellement déchargée, il est possible qu'elle ne se recharge pas totalement. Dans ce cas, déchargez complètement la batterie et essayez à nouveau.
	Cochez l'options Power saver (Economie) dans la section Select a power plan (Sélectionner un profil d'alimentation) de la fenêtre Options d'alimentation.

Horloge RTC

Problème Procedure

Le paramètre BIOS et la date et l'heure sont perdues.

La batterie RTC est épuisée, vous doivent définir la date et l'heure dans le programme de configuration du BIOS de la façon suivante :1. Mettez votre ordinateur sous tension en appuyant sur la touche F2.2. Relâchéz la touche F2 lorsque l'écran TOSHIBALeadingInnovation>>>s'affiche - l'application de configuration du BIOS se charge.3. Tapez la date dans le champ System Date.4. Tapez l'heure dans le champ System Time.5. Appuyez sur la touche F10. Un message de confirmation s'affiche.6. Appuyez sur Entrée. Le programme de configuration du BIOS se ferme et redémarre l'ordinateur.

Clavier

Les problèmes liés au clavier peuvent provenir de la configuration du système. Pour plus d'informations, reportez-vous au chapitre 5, Le clavier.

Problème	Procédure
Des caractères parasites sont affichés	Reportez-vous à la documentation du logiciel pour déterminer si celui-ci ne modifie pas l'affection des touches.Si vous ne parvenez toujours pas à utiliser votre clavier, consultez votre revendeur.

Ecran interne

Les problèmes liés à l'écran peuvent provenir de la configuration du système. Pour plus d'informations, reportez-vous au chapitre 7, Configuration du matériel (HW Setup).

Problème Procedure
L'écran n'affiche rien	Appuyez sur les touches d'accès direct Fn + F5 pour changer la priorité d'affichage et assurez-vous que l'écran externe n'est pas sélectionné.
Des marques s'affichent à l'écran.	Elles peuvent provenir d'un contact avec le clavier ou le TouchPad lors de la fermeture de l'écran. Essayez de nettoyer ces marques en essuyant doucement l'écran LCD avec un tissu sec et propre ou, si cela ne suffit pas, avec un produit de nettoyage de bonne qualité. Dans ce cas, respectez toujours les instructions relatives au produit de nettoyage et vérifie que l'écran est propre et sec avant de le rabattre à nouveau.
Les problèmes mentionnés ci-dessus persistent ou d'autres incidents se produit	Commencez par consulter la documentation fournie avec le logiciel pour déterminer si celui-ci est à l'origine du problème. Vous pouvez aussi exécuter l'utilitaire de diagnostic TOSHIBA PC Diagnostic, afin de vérifier le fonctionnement général de l'ordinateur. Si vous ne parvenez toujours pas à résoudre le problème, consultez votre revendeur.

Disque dur

Problème Procedure
L'ordinateur ne parvient pas à démarrer à partir du disque dur	Assurez-vous que les lecteurs de disquettes et de disques optiques sont vides avant d'essayer à nouveau.Si cette précaution est sans effet, vérifie le paramétrage de l'options Boot Setting (Paramètres de démarrage) dans l'utilitaire TOSHIBA HW Setup. Pour plus d'informations, consultez la section Paramètres de démarrage du chapitre 7, Configuration du matériel (HW Setup).
	Veuillez consulter la documentation du système d'exploitation en cas d'hésitation, afin de déterminer si des fichiers système ou des paramètres sont manquants.
Performances médiocres	Les fichiers système sont peut-être fragmentés sur le disque dur. Executez l'utilitaire de défragmentation pour vérifier l'état des fichiers et du disque dur. Pour plus d'informations sur l'utilisation de l'utilitaire de défragmentation, reportez-vous à la documentation du système d'exploitation ou à l'aide en ligne.

Problème Procedure

En dernier recours, reformatez le disque dur, puis réinstallez le système d'exploitation et les autres fichiers nécessaires. Si vous ne parvenez toujours pas à résoudre le problème, consultez votre revendeur.

Lecteur de DVD Super Multi

Pour plus d'informations, reportez-vous au chapitre 4, Concepts de base.

Problème Procedure

Vous ne pouvez pas acceder aux données du CD/DVD insere dans le lecteur

Assurez-vous que le tiroir du lecteur est correctement fermé. Dans le cas contraire, exercez une légère pression pour le referrer.

Ouvrez le tiroir et assurez-vous que le CD/DVD est inséré correctement. Il doit être à plat, la face imprimée vers le haut.

Un objet quelconque infiltré dans le tiroir peut empêcher la lecture laser du CD/DVD. Assurez-vous qu'aucun objet ou particule n'obstrue la fente d'insertion. Retirez tous les objets étrangers.

Assurez-vous que le CD/DVD est propre et non poussieurs. Le cas échéant, essuyez-le avec un chiffon propre humecté d'eau ou d'un détergent non corrosif. Pour plus d'informations sur l'entretien des disques, reportez-vous à la section Entretien des supports de données du chapitre 4.

Seuls certains CD/ sont lus correctement

La configuration du logiciel ou du matériel peut etre en cause.Assurez-vous que la configuration materielle correspond aux logiciels utilisés. Consultez la documentation accompagnant le CD/DVD.

Problème Procedure

Vérifiez que vous utilisez le type de CD/DVD approprié. Le lecteur prend en charge les formats suivants :DVD-ROM : DVD-ROM, DVD-VideoCD-ROM : CD-DA, CD-Text, Photo CD(monosession/multisession),CD-ROM mode 1, mode 2,CD-ROM XA mode 2 (forme 1, forme 2), CD amélioré(CD-EXTRA),methode d'adressage 2DVD enregistrable : DVD-R/-R double couche,DVD+R/+R double couche,DVD-RW, DVD+RW, DVD-RAM

Vérifiez le code de zone du DVD. Ce dernier doit correspondre au code du lecteur de DVD Super Multi. Les codes de zone figurent dans la section Lecteurs optiques du chapitre 2,Présentation.

Cartes mémoire : SD/SDHC/SDXC, MultiMediaCard

Pour plus d'informations, reportez-vous au chapitre 3, Matériel, utilisaires et options.

Problème Procedure
Il se produit une erreur de carte mémoire	Retirez la carte mémoire de l'ordinateur et insérez-la à nouveau pour vérifie que ses contacts sont bien connectés.Si le problème persististe, consultez la documentation de votre carte mémoire pour plus d'informations.
L'ordinateur ne parvient pas à écrire sur une carte mémoire	Retirez la carte mémoire de l'ordinateur et vérifie qu'elle n'est pas protégée en écriture.
Impossible de dire un fichier	Vérifie que le fichier recherche se trouve bien sur la carte mémoire insérée dans l'ordinateur.Si vous ne parvenez toujours pas à résoudre le problème, consultez votre revendeur.

Péripétrique de pointage

Si vous utilisez une souris USB, reportez-vous également à la section Périphérique USB de ce chapitre et à la documentation de votre souris.

Touch Pad

Problème Procedure
Le TouchPad ne fonctionne pas.	Vérifiez les paramètres de sélection de périphérique. Cliqueur sur Démarrer → Panneau de configuration → Matériel et audio → Souris. Appuyez sur Fn + F9 pour l'activer.
Le pointeur à l'écran ne répond pas au mouvement du périphérique de pointage.	Dans ce cas le système peut être Occupé - Essayez de déplacer la souris après un court instant.
Le fait d'appuyer deux fois ne produit aucune résultat	Essayez de changer le paramètre de vitesse du double-clic dans l'utilitaire de contrôle de la souris. 1. Pour accéder à cet utiliser,clinqueur sur Démarrer → Panneau de configuration → Matériel et audio → Souris. 2. Dans la boîte de dialogue des propriétés de la souris,clinqueur sur l'onglet Boutons. 3. Changez la vitesse du double-clic, puisclinqueur sur OK.
Le pointeur se déplace trop rapidement ou trop lentement	Essayez de changer le paramètre de vitesse du double-clic dans l'utilitaire de contrôle de la souris. 1. Pour accéder à cet utiliser,clinqueur sur Démarrer → Panneau de configuration → Matériel et audio → Souris. 2. Dans la boîte de dialogue des propriétés de la souris,clinqueur sur l'onglet Options du pointeur. 3. Changez la vitesse du pointeur, puisclinqueur sur OK.

Problème Procedure

Le Touch Pad semble trop ou pas assez sensible.

Réglez la sensibilité au toucher.

1. Cliquez sur Demarrer Panneau de configuration Matériel et audio Souris.
2. Dans la boîte de dialogue des propriétés de la souris, cliquez sur l'onglet Advanced (Avancé).
3. Cliquez sur le bouton Paramétres avancés.
4. L'option Advanced feature settings (Configuration avancée) s'affiche.
5. Dans l'onglet Touch Pad, cliquez sur le bouton Paramètres dans la section de configuration de la vitesse du pointeur et d'appui.
6. Le détaill des paramètres de Touch Pad s'affichent.
7. Déplacez la barre de défilament pour régler la sensibilité au toucher.
8. Cliquez sur OK.
9. Cliquez sur le bouton OK dans l'onglet Fonctions avancées.

Si vous ne parvenez toujours pas à résoudre le problème, consultez votre revendeur.

Souris USB

Problème	Procédure
Le pointeur à l'écran ne répond pas au mouvement de TouchPad.	Dans ce cas le système peut êtreOccupé - Essayez de déplacer la souris après un court instant.
	Débranchez la souris de l'ordinateur et reconnectectez-la à un port USB pour vérifier qu'elle est bien détectée.
Le double-clic ne fonctionne pas	Essayez de changer le paramètre de vitesse du double-clic dans l'utilitaire de contrôle de la souris.1. Pour acceder à cet utiliser, cliquez sur Démarrer → Panneau de configuration → Matériel et audio → Souris.2. Dans la boîte de dialogue des propriétés de la souris, cliquez sur l'onglet Boutons.3. Changez la vitesse du double-clic, puis cliquez sur OK.
Le pointeur se déplace trop rapidement ou trop lentement	Essayez de changer le paramètre de vitesse du double-clic dans l'utilitaire de contrôle de la souris.1. Pour acceder à cet utiliser, cliquez sur Démarrer → Panneau de configuration → Matériel et audio → Souris.2. Dans la boîte de dialogue des propriétés de la souris, cliquez sur l'onglet Options du pointeur.3. Changez la vitesse du pointeur, puis cliquez sur OK.
Le pointeur de la souris se déplace de manière irrégulière	Les éléments de la souris responsables de la détéction des mouvements sont peut-être sales.Consultez la documentation de la souris pour toutes instructions de nettoyage.Si vous ne parvenez toujours pas à résoudre le problème, consultez votre revendeur.

Péripérisque USB

Outre les informations de cette section, consultez aussi la documentation de votre périphérique USB.

Problème	Procédure
Le pérophérique USB ne fonctionne pas	Débranchez le pérophérique USB de l'ordinateur et reconnectpez-le à un port USB pour vérifier qu'il est bien détecté.
	Assurez-vous que les pilotes USB nécessaires sont correctement installés. Pour ce faire, consultez la documentation du pérophérique et celle du système d'exploitation.
	Si vous système d'exploitation ne gère pas la norme USB, vous pouvez tout de même utiliser un clavier et une souris USB à l'aide de l'utilitaire TOSHIBA HW Setup, en attribuant à l'options Prise en charge des ancients pérophériques USB la valeur « Activée ». Si vous ne parvenez toujours pas à résoudre le problème, consultez votre revendeur.

Module mémoire supplémentaire

Reportez-vous également au chapitre 3, Matériel, utilisaires et options, pour plus d'informations sur l'installation et l'extraction des modules mémoire.

Problème	Procédure
Une erreur se produit lorsqu'un module mémoire est inséré dans le connecteur B alors qu'aucun module mémoire n'est inséré dans le connecteur A.	Enlevez le module mémoire du connecteur B et installez-le dans le connecteur A.

Système audio

Outre les informations de cette section, consultez aussi la documentation de votre péripérisque audio.

Problème	Procedure
Aucun son n'est produit Réglez le volume.
	Pour augmenter ou réduire le volume, cliquez sur les boutons correspondants.
	Réglez le niveau du volume à partir du pilote audio.
	Assurez-vous que l'option Muet est désactivée
	Si nécessaire, vérifie la connexion du casque.
	Consultez le Gestionnaire de péripériques de Windows pour vous assurer que le péripérisque audio est activé et fonctionne correctement.
	Pour plus d'informations, consultez la section « Dépannage sous Windows » du fichier Aide et support de Windows.
Un son génant est émis您	Vous subissez un effet Larsen dû au microphone interne ou externe. Reportez-vous à la section Système audio du chapitre 4, Concepts de base pour plus de détails.
	Il n'est pas possible de régler le volume pendant le démarrage ou l'accêt de Windows.
	Si vous ne parvenez toujours pas à résoudre le problème, consultez votre revendeur.

Ecran externe

Reportez-vous également au chapitre 3, Matériel, utilisaires et options, et à la documentation de l'écran pour plus d'informations.

Problème	Procédure
L'écran ne se met pas sous tension	Vérifiez que la touche de mise en marche du moniteur est bien enforcée, et que le cordon est bien connecté au moniteur et à une prise secteur sous tension.
L'écran n'affiche rien Essayez de régler le contraste et la luminosité de l'écran externe.
	Appuyez sur les touches d'accès direct Fn + F5 pour changer la priorité de l'affichage et vous assurer que l'écran interne est sélectionné.
	Assurez-vous que l'écran externe est connecté. Lorsque l'écran externe est défini en tant qu'écran principal en mode bureau étendu, l'écran externe ne s'affiche pas lorsque vous désactivez le mode Veille si l'écran externe est déconnecté alors que le mode Veille de l'ordinateur était actif. Pour prévenir cette situation, ne déconnectez pas l'écran externe pendant que l'ordinateur est en mode Veille ou Veille prolongée. Vous devezmettre l'ordinateur hors tension avant de déconnecter l'écran externe.
	Lorsque les écrans externe et interne sont définis sur le mode clonage et si ces derniers sont arrêtés automatiquement, l'écran externe risque de rester en veille lorsque vous réactivez l'ordinateur. Dans ce cas, appuyez sur Fn + F5 pour rétablier le mode clonage des deux écrans.
Des erreurs d'affichage se produit	Vérifiez que le cable qui relié l'écran externe à l'ordinateur est correctement fixé. Si vous ne parvenez toujours pas à résoudre le problème, consultez votre revendeur.

LAN

Problème	Procédure
Impossible d'acceder au LAN	Assurez-vous que le cable est connecté correctement à la prise LAN de l'ordinateur et au concentrateur du réseau.
Wake-up on LAN ne fonctionne pas	Assurez-vous que l'adaptateur secteur est branché. La fonction Wake-up on LAN consomme de l'électricité même lorsque le système est hors tension.Si le problème persististe, contactez votre administrateur réseau.

Réseau local sans fil

Si les procédures suivantes ne rétablissant pas l'accès au LAN, consultez votre administrateur réseau. Pour plus d'informations sur les communications sans fil, reportez-vous au chapitre 4, Concepts de base.

Problème	Procédure
Impossible d'accéder à la carte LAN sans fil	Vérifiez que le commutateur de communications sans fil de l'ordinateur est en position activée. Si le problème persististe, contactez votre administrateur de réseau.

Bluetooth

Pour plus d'informations sur les communications Bluetooth sans fil, reportez-vous au chapitre 4, Concepts de base.

Problème	Procédure
Impossible d'accéder au périphériqueBluetooth	Assurez-vous que le commutateur de communication sans fil de l'ordinateur est sur la position On (marche).

Support de restauration

Problème

Procedure

Le message suivant s'affiche lors de l'exécution de Recovery Media Creator. "Recovery Media Creator ne peut pas être lancé en 1'absence d'une partition de restauration."

Ce message s'affiche si vous avez déjà supprimé cette partition et tenté de créé un « support de restauration ». En l'absence d'une partition de restauration, Recovery Media Creator ne peut pas créé de support de restauration. Cependant, si vous avez déjà créé un « support de restauration», vous pouvez l'utiliser pour restaurer la partition de restauration. Il vous suffit de suivre les instructions de la section Restauration des logiciels préinstallés à partir des supports de restauration créés du chapitre 1, Prise en main. Vous doivent alors sélectionner l'image d'origine à restaurer dans le menu déroulant. Si vous n'avez pas créé de « support de restauration», contactez le centre d'assistance de TOSHIBA.

Assistance TOSHIBA

Si les problèmes persistent lors de l'utilisation de votre ordinateur, alors que vous avez suivi les commandations indiquées dans ce chapitre, vous doivent faire appel à votre revendeur TOSHIBA.

Avant d'appeler

Certain problèmes peuvent provenir de l'utilisation d'un logiciel ou du système d'exploitation. Il importe donc d'examiner en premier lieu toutes les solutions. Avant de contacter votre revendeur TOSHIBA, essayez les procédures suivantes :

■Consultez les sections relatives à la résolution d'incidents dans la documentation qui accompagne l'ordinateur, les logiciels et périphériques utilisés.
Si le problème survient lors de l'utilisation d'une application, consultez d'abord la documentation accompagnant le produit en question, et contactez le support technique de l'éditeur du logiciel.
■Consultez le revendeur auprès duquel vous avez achetié l'ordinateur. Il est le mieux placé pour vous renseigner sur ce qu'il convient de faire.

Si vous ne parvenez toujours pas à résoudre le problème et si vous pensez que le matériel est défectueux, rendez-vous sur le site d'assistance technique TOSHIBA à l'adresse http://www.toshiba-europe.com ou http://www.toshiba.co.jp/worldwide/ sur Internet.

Annexe A

Spcifications

VOUS TROUVEREZ DANS CETTE ANNEXE LA LISTE DES SPECIFICATIONS techniques de l'ordinateur.

Dimensions

Dimensions

380,5 (L) x 254 (P) x 28/35,6 (H) millimétres (sans tenir compte des éléments qui dépassent du corps principal).

Environment

Conditions Température ambiente Humidité relative
Marche 5 à 35°C 20 à 80 %	(sans condensation)
Arrêt -20°C à 65°C 10 à 90 %	(sans condensation)
Température thermomètre mouillé	26°C maximum
Conditions Altitude (par rapport au niveau de la mer)
Marche 0 à 3000 mètres
Arrêt 0 à 10 000 mètres maximum

Alimentation

Adaptateur secteur 100 à 240 volts alternatifs

50 ou 60 hertz (cycles par seconde).

Ordinateur 19V DC

Affectation des broches du port écran externe RVB

Broche Nom du signal Description E/S

1 CRV Signal video rouge O

2 CGV Signal video vert O

3 CBV Signal video bleu O

4 Réservé Réservé

5 GND Masse

6 GND Masse

7 GND Masse

8 GND Masse

9 +5 V Alimentation

10 GND Masse

11 Réservé Réservé

12 SDA Signal des données

13 HSYNC Signal de synchronisation horizontalite O

14 VSYNC Signal de synchronisation verticalie

15 SCL Signal de l'horloge des données O

E/S (I): entree de l'ordinateur

E/S (O): sortie de l'ordinateur

Annexe B

Contrôleur d'écran et mode video

Contrôleur d'écran

Le contrôle d'écran interpréte les commandes reçues et les traduit en commandes de pilotage des pixels correspondants.

Du fait de la résolution accrue de l'écran interne, les lignes peuvent sembler interrompues sous DOS en mode texte plein écran.

Le contrôle d'écran contrôle également le mode video, qui répond aux normes internationales relatives à la résolution d'écran et au nombre maximum de couleurs à afficher à l'écran. Les logiciels écrits pour un mode video donné fonctionnement sur tout ordinateur gérant ce mode.

Mode video

Les paramètres du mode video sont configurés via la boîte de dialogue Résolution de l'écran.

Pour ouvrir la boîte de dialogue Résolution de l'écran, cliquez sur Demarrer Panneau de configuration Apparce et personnalisation Affichage Modifier les paramètres d'affichage.

Si vous exécutez certaines applications (par exemple une application 3D ou de lecture video, etc.), vous risquez de subir des distorsions, une image vacillante voire des images noires.

Dans ce cas, réglez la résolution de l'affichage. Réduisez-la jusqu'à ce que les images s'affichent correctement.

La désactivation de Windows Aero™ permet également de corriger ce problème.

Annexe C

Informations relatives aux péripériques sans fil

Interopérabilité des réseaux sans fil

Le réseau sans fil avec les autres systèmes réseau DSSS (Direct Sequence Spread Spectrum - Étalement du spectre en série directe)/OFDM (Orthogonal Frequency Division Multiplexing - multiplexage orthogonal en répartition de fréquence) et est conforme aux certifications suivantes :

La norme IEEE 802.11 pour les réseaux sans fil (Révision a/b/g/n ou b/g/n), celle que définie et approuvée par l'IEEE (Institute of Electrical and Electronics Engineers).
■La certification Wireless Fidelity (Wi-Fi®) telle que définie par l'Alliance Wi-Fi®.

Le logo « CERTIFIE Wi-Fi » est la marque de certification de l'Alliance Wi-Fi®.

Interopérabilité de la technologie sans fil Bluetooth

Les cartes Bluetooth™ TOSHIBA sont conçues pour être compatibles avec n'importe quel produit ayant recours à la technologie sans fil Bluetooth. Cette dernière repose sur la technologie de spectre étaled à sauts de fréquence et est conforme à :

■ Spécification Bluetooth Ver. 3.0+HS ou Ver. 3.0 (selon le modele acheté), tel que définit et approuvé par le Bluetooth Special Interest Group.
la certification de conformité avec le logo Bluetooth, définie par le Bluetooth Special Interest Group.

ATTENTION - Périphériques sans fil

Nous n'avons pas ete en mesure de tester la connexion et l'utilisation de nos peripheriques sans fil avec I'ensemble des peripheriques susceptibles d'utiliser cette technologie.

Les périhériques Bluetooth et LAN sans fil utilisent la même plage de fréquence radio et risquent de provoquer des interférences mutuelles. Si vous utilisez des appareils Bluetooth et LAN sans fil simultanément, les performances réseau risquent de s'en dessirir et vous risquez perdre la connexion.

Dans ce cas, désactivez immédiatement l'un les périhériques Bluetooth ou LAN sans fil.

Pour toute question concernant le LAN sans fil ou les cartes Bluetooth de TOSHIBA, consultez le site http://www.pc/support.global.toshiba.com.

En Europe, consultez le site http://www.toshiba-europe.com/computers/tnt/bluetooth.htm

Votre produit Bluetooth n'est pas compatible avec les périhériques utilisant les specifications Bluetooth Version 1.0B.

Les péripériques sans fil et votre santé

Les produits sans fil, comme tous les autres apparciels émetteurs de fréquences radio, émettent de l'énergie electromagnetique. Le niveau d'énergie émis par les produits sans fil reste cependant nettement inférieur à celui qui est émis par d'autres apparciels sans fil, tels que les téléphones portables.

Dans la mesure où les produits sans fil respectent les normes et les recommendations relatives à la sécurité des fréquences radio, TOSHIBA déclare que leprésent produit sans fil ne présente pas de risque. Ces normes et recommandations tiennent compte de l'état actuel des connaissances et proviennent de panels de délibération et de comités scientifiques.

Dans certaines situations ou dans certains environnements, l'utilisation de produits sans fil peut être restreinte par le propriétaire du batiment ou les responsables de l'organisation. Ces situations peuvent inclure par exemple :

I'utilisation de produits sans fil à bord d'avions, ou;
■dans tout autre environnement où le risque de provoquer des interférences à l'encontre d'autres équipements ou services est considéré comme dangereux.

Si vous avez des doutes concernant les règles qui s'appliquent à l'utilisation d'appareils sans fil dans un environnement spécifique (tel qu'un aéroport), il est fortement recommandé d'obtenir une autorisation avant d'utiliser ces apparêils.

Règlements concernant les fréquences radio

Le périphérique sans fil doit être installée et utilisée en stricte conformité avec les instructions du fabricant figurant dans la documentation utilisateur fournie avec le produit. Leprésent produit est conforme aux normes de fréquence radio et de sécurité suivantes.

Europe

Limits d'utilisation des fréquences 2 400,0 à 2 483,5 MHz en Europe

France : L'utilisation enextérieur estlimitée à 10 mW.e.i.r.p. dansune bande de2 454 à2 483,5 MHz.	Utilisation de radiopréage militaire. La bande de 2,4 GHz a fait l'objet de réformes continues au cours des dernières années, de façon à simplifier son utilisation et une norme plus définitive est prévue courant 2012.
Italie : - Pour l'utilisation privée, une	Autorisation générale est requise si le WAS/RLAN est utilisé en dehors de votre propriété. Pour l'utilisation publique, une autorisation générale est requise.
Luxembourg : Mis en œuvre Une autorisation générale est requise pour la mise en place du réseau et du service.
Norvège : Mis en œuvre Cette sous-section ne concerne pas la région géographique dans un rayon de 20 km à partir du centre de Ny-Álesund.
Fédérationrussé : - Uniquement pour des utilisationsintérieures.
Limités d'utilisation des fréquences 5 150 à 5 360 MHz en Europe
Italie : - Pour l'utilisation privée, une	Autorisation générale est requise si le WAS/RLAN est utilisé en dehors de votre propriété.
Luxembourg : Mis en œuvre Une autorisation générale est requise pour la mise en place du réseau et du service.
Fédération rousse :	Limité e.i.r.p 100 mW. L'usage est limité aux applications en intérieur, aux zones industriielles et aux entreprises fermés et à bord des avions. Autorisé pour les réseaux locaux de communication des équipages à l'aéroport et en vol. Autorisé pour l'accès aux réseaux sans fil publics embarqués pour les vols à moins de 3 000 m d'altitude.

Limits d'utilisation des fréquences 5 470 à 5 725 MHz en Europe

Italie : - Pour l'utilisation privée, une autorisation générale est requise si le WAS/RLAN est utilisé en dehors de votre propriété.
Luxembourg : Mis en œuvre Une autorisation générale est requise pour la mise en place du réseau et du service.
Fédération russe :	Limité e.i.r.p 100 mW. L'usage est limité aux applications en interieur, aux zones industrielles et aux entreprises fermés et à bord des avions. Autorisé pour les réseaux locaux de communication des équipages à l'aéroport et en vol. Autorisé pour l'accès aux réseaux sans fil publics embarqués pour les vols à moins de 3 000 m d'altitude.

Afin d'assurer la conformité aux règlements européens relatifs au spectre d'utilisation du réseau sans fil, les limitations propres aux canaux de 2,4 et 5 GHz ci-dessus s'appliquent également à l'utilisation en extérieur. L'utilisateur doit exécuter l'utilitaire de gestion du LAN sans fil pour déterminer le canal d'utilisation. Lorsque cette opération tombe en dehors des fréquences autorisées pour l'usage en extérieur, comme indiqué ci-dessus, l'utilisateur doit contacter l'organisme compétent afin d'acquérir une licence d'usage à l'extérieur.

Canada - Industrie Canada (IC)

Le present périphérique est conforme à la norme RSS 210 d'Industrie Canada. L'utilisation de ce dispositif est autorisée seulement aux conditions suivantes : (1) cet équipement ne doit pas provoquer d'interférences nuisibles, et (2) cet équipement doit résister aux interférences reçues, y compris celles qui sont susceptibles de provoquer un fonctionnement non désiré.

La mention « IC » placee avant le numero de certification de l'equipement signifie uniquement que les conditions techniques imposées par Industrie Canada ont ete remplies.

Etats-Unis - FCC (Federal Communications Commission)

Cet équipement a ete teste et est conforme aux limits imposées aux apparciels numériques de classe A, conformement à l'article 15 des règlements FCC. Ces limites ont ete conques pour proteger les installations domestiques contre les interfrences nefastes.

Consultez la section Informations FCC pour plus de détails.

Avertissement : Exposition aux radiations de fréquences radio

Le taux de radiation du périphérique sans fil est nettement en dessous des limites imposées par la FCC. Néanmoins, le périphérique sans fil doit être installé de façon à réduire autant que possible les contacts avec une personne pendant l'utilisation.

Avec la configuration opérationnelle habituelle, la distance entre l'antenne et l'utilisateur ne doit pas dépasser 20 cm. Veuillez consulter le manuel de l'utilisateur de l'ordinateur pour plus de détails concernant le positionnement de l'antenne.

L'installateur de cet équipement radio doit s'assurer que l'antenne respecte les règlements canadiens. Consultez la section Codes de sécurité 6, disponible auprès de Santé Canada, sur le site http://www.hc-sc.gc.ca.

Attention: Règlements sur les interférences liées aux fréquences radio.

Ce périphérique est limité à l'utilisation en interieur, car sa plage de fréquences va de 5,15 to 5.25 GHz.

Taiwan

Article 12 En l'absence d'autorisation de la NCC, toute société, toute entreprise ou tout utilisateur ne doit pas modifier la fréquence, renforcer la puissance de transmission ou modifier les caractéristiques d'origine, ainsi que les performances de tout apparèil à fréquence radio de faible puissance.

Article 14 Les péripériques radio à faible puissance ne doivent pas interférer avec la sécurité aérienne et les communications; Sinon, l'utiliseur doit cesser l'utilisation immédiatement jusqu'à suppression totale des interférences. Les communications faisant l'objet de ces restrictions sont répertoriées dans le Telecommunications Act. Les péripériques radio de faible puissance doivent respecter les restrictions en vigueur et ne pas causer d'interférences sur les péripériques à ondes radio ISM.

Utilisation de cet équipement au Japon

Au Japon, la bande passante comprende entre 2 400 et 2 483,5 MHz des systèmes de communication de données à faible puissance de deuxieme generation tels que celui-ci chevauche celle des systèmes d'identification des objets mobiles (postes radio et postes radio de faible puissance spécifique).

1. Avis important

La bande de fréquence de cet équipement est compatible avec celle des apparêls industriels, scientifiques, Médicaux, des jours à micro-ondes, des stations de radio sous licence ou stations spécifiques de faible puissance et sans licence pour les systèmes d'identification d'objects mobiles (RFID) utilisés dans les lignes de production industrielles (autres stations de radio).

1. Avant d'utiliser cet équipement, assurez-vous qu'il ne provoque pas d'interférences avec les équipements ci-dessus.
2. Si cet équipement provoque des interférences RF sur d'autres stations de radio, changez immédiatement de fréquence, d'emplacement ou désactivez la source des émissions.

Contactez un revendeur agreé TOSHIBA en cas d'interférences provoquées par ce produit sur d'autres stations radio.

2. Voyants pour le réseau sans fil

Les indications suivantes figurent sur l'equipement.

(1) 2,4 : Cét équipement utilise une fréquence de 2,4 GHz.
(2) DS : Cet équipement utilise une modulation DS-SS.
(3) OF : Cet équipement utilise une modulation OFDM.
(4) 4 : La limite d'interfERENCE de cet équipement est inférieure à 40 m.
(5) Set-up, équipment utilise une largeur de bande de fréquences comprise entre 2 400 MHz et 2 483,5 MHz. Il est possible d'éviter la bande des systèmes d'identification d'objects mobiles.

3. Indications pour Bluetooth

Les indications suivantes figurent sur I'equipement.

1. 2,4 : Cét équipement utilise une fréquence de 2,4 GHz.
2. FH : Cét équipement utilise une modulation FH-SS.
3. 1: La limite d'interfERENCE de cet équipement est inférieure à 10m
4. : Cetrequipe ment utilise une largeur de bande de fréquences comprise entre 2 400 MHz et 2 483,5 MHz. Il est impossible d'éviter la bande des systèmes d'identification d'objects mobiles.

4. A propos de JEITA

Le réseau sans fil de 5 GHz prend en charge le canal W52/W53/W56.

Agrément du périphérique

Leprésent périphérique a été certifié conforme par le TRCC (Technical Regulation Conformity Certification) et appartient à la classe d'équipements radio de communication de données de faible puissance stipulée par la loi sur les télécommunications professionnelles du Japon.

Carte réseau sans fil Atheros AR9285 b/g/n (b/g)

Nom de l'équipement radio : AR5B95

DSP Research, Inc.

Numéro d'agrément : D081038003

■Carte réseau sans fil Realtek RTL8188CE Wireless LAN 802.11n PCI-E NIC b/g/n

Nom de l'équipement radio : RTL8188CE

Numéro d'agrément : D100075001

Carte réseau Broadcom 802.11n b/g/n(b/g) - réseau sans fil et Bluetooth

Nom de l'équipement radio : BCM94313HMGB

DSP Research, Inc.

Numero d'agrement: D091214003

• Carte réseau sans fil Atheros AR9002WB-1NGb/g/n(b/g) - réseau sans fil et Bluetooth

Nom de l'équipement radio : AR5B195

DSP Research, Inc.

Numero d'agrement: D091014003

Les restrictions suivantes s'appliquent :

Ne désassemblez ou ne modifiez pas le périhérique.
N'installez pas le module sans fil intégré dans un autre périhérique.

Lors de l'utilisation de ce périphérique sans fil dans un pays ou une région, consultez la section Pays/régions d'utilisation agrée du manuel en ligne.

Approbations radio des péripériques sans fil

Régions/paysapprovés pour la carte réseau sans fil Atheros® AR9285 b/g/n (b/g)

Le tableau suivant enumeré les pays/régions où l'équipement a été accrédié par les autorités compétentes.

Ne pas utiliser cet équipement dans les pays/régions qui ne figurent pas dans le tableau ci-dessous.

Le canal disponible de la connexion d'égal à égal en mode ad-hoc est Ch1-Ch11.
La connexion avec un point d'accès en mode Infrastructure va du canal 1 au canal 13.

Depuis mars. 2011

Albanie Australie Autriche Azerbaïdjan
Argentine Bahrein Belgique Bolivie
Bosnie-Herzégovine Bulgarie Canada Cambodge
Chili Chine Colombie Costa Rica
Croatie Chypre République		Tchèque	Danemark
RépubliqueDominicaine	Equateur	Egypte	El Salvador
Estonie Finlande	France	Allemagne
Ghana	Grèce	Guatemala	Hong Kong
Hongrie	Islande Inde	Indonésie
Irlande	Italie	Japon	Jordanie
Kazakhstan	Kenya	Koweït	Kyrgyzstan
Lettonie	Liban	Liechtenstein	Lituanie
Luxembourg	Macédoine Malaisie Malte
Mexique	Monaco	Monténégro	Pays-Bas
Nouvelle Zélande	Norvège	Oman	Panama
Pakistan	PapouasieNouvelle-Guinée	Paraguay	Pérou
Philippines Pologne Portugal		Puerto Rico
Qatar	Roumanie Arabie Saoudite Serbie
Singapour RépubliqueSlovaque		Slovénie	Afrique du Sud
Corée du Sud	Espagne	Sri Lanka	Suède
Suisse	Taiwan	Thailande	Turquie
EAU	R-U	Ukraine	Etats-Unis
Uruguay	Venezuela	Vietnam Yémen
Zimbabwe

Pays/régions approuviées pour la carte réseau sans fil Realtek® RTL8188CE Wireless LAN 802.11n PCI-E NIC b/g/n

Le tableau suivant numéro les pays/régions où l'équipement a été accréitede par les autorités compétentes.

Ne pas utiliser cet équipement dans les pays/régions qui ne figurent pas dans le tableau ci-dessous.

Le mode ad-hoc n'est pas disponible en mode 802.11n.

Le canal disponible de la connexion d'égal à égal en mode ad-hoc est Ch1-Ch11.
La connexion avec un point d'accès en mode Infrastructure va du canal 1 au canal 13.

Depuis mars. 2011

Argentine Australie Autrique Azerbaïdjan
Bahrein Belgique Bolivie Bosnia-			Herzégovine
Brésil Bulgarie Cambodge Canada
Chili Chine Colombie Costa Rica
Croatie	Chypre	République Tchèque	Danemark
République Dominicaine	Equateur	Egypte	El Salvador
Estonie	Finlande	France	Allemagne
Ghana	Grèce	Guatemala Hong Kong
Hongrie Islande	Inde	Indonésie
Irlande	Italie	Japon	Jordanie
Kazakhstan	Kenya	Koweit	Kyrgyzstan
Lettonie	Liban	Lesotho	Liechtenstein
Lituanie Luxembourg Macédoine Malaisie
Malte	Mexique	Monaco	Monténégro
Mozambique	Namibia Pays-Bas	Nouvelle	Zélande
Norvège	Oman	Pakistan	Panama
Papouasie Nouvelle-Guinée	Paraguay Pérou	Philippines
Pologne	Portugal	Puerto Rico	Qatar
Roumanie	Arabie Saoudite	Sénégal Serbie
Singapour	République Slovaque	Slovensie	Afrique du Sud
Corée du Sud	Espagne	Sri Lanka	Suède
Suisse	Taiwan	Thaïlande	Turquie
Ukraine	EAU	R-U	Etats-Unis
Uruguay	Venezuela	Vietnam

Régions/paysapprovés pour la carte réseau sans fil et Bluetooth Broadcom®802.11n b/g/n (b/g)

Le tableau suivant enumeré les pays/régions où l'équipement a été accréitede par les autorités compétentes.

Ne pas utiliser cet équipement dans les pays/régions qui ne figurent pas dans le tableau ci-dessous.

Le canal disponible de la connexion d'égal à égal en mode ad-hoc est Ch1-Ch11.
La connexion avec un point d'accès en mode Infrastructure va du canal 1 au canal 13.

Depuis mars. 2011

Albanie Australie Autrique Argentine

Bahrein Belgique Bolivie Bosnia

Herzégovine

Bulgarie Cambodge Canada Chili

Chine Colombie Costa Rica Croatia

Chypre République
Tchèque
Danemark
République
Dominicaine

Equateur Egypt El Salvador Estonia

Finlande France Allemagne Grce

Guatemala Hong Kong Hongrie Islande

Inde Indonésie Irlande Italie

Japon Jordanie Kenya Koweit

Lettonie Liban Liechtenstein Lituanie

Luxembourg Macédoine Malaisie Malawi

Malte Mexique Monaco Montenegro

Pays-Bas Nouvelle Zélande Norvège Oman

Panama Pakistan Papouasie Paraguay Nouvelle-Guinée

Pérou Philippines Pologne Portugal

Puerto Rico Qatar Roumanie Arabie Saoudite

Serbie Singapour République Slovaque

Afrique du Sud Corée du Sud Espagne Sri Lanka

Suède Suisse Taiwan Thaïlande

Turquie EAU R-U Ukraine

Etats-Unis Uruguay Venezuela Vietnam

Yémen Zimbabwe

Régions/paysapprovés pour la carte réseau sans fil et Bluetooth Atheros® AR9002WB-1NG b/g/n (b/g)

Le tableau suivant enumeré les pays/régions où l'équipement a été accréitede par les autorités compétentes.

Ne pas utiliser cet équipement dans les pays/régions qui ne figurent pas dans le tableau ci-dessous.

Le canal disponible de la connexion d'égal à égal en mode ad-hoc est Ch1-Ch11.
La connexion avec un point d'accès en mode Infrastructure va du canal 1 au canal 13.

Depuis mars. 2011

Albanie Algérie Angola Argentine
Australie Autriche Azerbaïdjan Bahreïn
Bangladesh Biélorussie Belgique Bolivie
Bosnie-Herzégovine Botswana Brésil Bulgarie
Burkina Faso Burundi Cambodge Cameroun
Canada	République Centre-Africaine	Chili	Chine
Colombie	Comores	Costa Rica Croatia
Chypre	République Tchèque	République Démocratique du Congo	Danemark
République Dominicaine	Equateur	Egypte El Salvador
Estonie Finlande France Géorgie
Allemagne	Ghana	Grèce	Guatemala
Honduras	Hong Kong	Hongrie	Islande
Inde	Indonésie	Irlande	Israël
Italie	Côte-d'lvoire	Japon	Jordanie
Kazakhstan	Kenya	Koweït	Kyrgyzstan
Lettonie	Liban Lesotho		Liberia
Liechtenstein Lituanie	Luxembourg		Lybie
Madagascar	Malawi Malaisie		Malte
Maurice, Île	Mexique	Monaco	Monténégro
Maroc	Mozambique	Namibia	Pays-Bas
Nouvelle Zélande	Nicaragua	Niger	Nigeria
Norvège	Oman	Pakistan	Panama
Paraguay Pérou Philippines Pologne
Portugal Puerto Rico Qatar Tchad
Djibouti Zombie Réunion Roumanie
Rwanda Arabie Saoudite Sénégal Serbie
Sierra Leone Singapour République		Slovaque	Slovenie
Afrique du Sud	Corée du Sud	Espagne	Sri Lanka
Swaziland Suède	Suisse	Taiwan
Tadjikistan	Thaïlande	Togo	Tunisie
Turquie	Turkmenistan	EAU	R-U
Ukraine	Uruguay	Etats-Unis	Venezuela
Vietnam Yémen	Zombie Zimbabwe

Annexe D

Cordons et connecteurs

Les connecteurs du cordon d'alimentation doivent être compatibles avec les prises de courant et le cordon doit être conforme aux normes en vigueur dans le pays ou la région d'utilisation. Tous les cordons d'alimentation doivent respecter les specifications suivantes :

Longueur:1,7 mètre minimum

Section du fil : Minimum 0,75 mm

Intensité du 2,5 ampères minimum

courant :

Agences de certification

E-U et Canada : Dans la liste UL et certifiés CSA

No.18 AWG, Type SVT ou SPT-2

Australie : AS

Japon:DENANHO

Chine: CQC, CEMC

Europe :

Au triche : OVE Italie : IMQ

Belgique : CEBEC Pays-Bas : KEMA

Danemark : DEMKO Norvège : NEMKO

Finlande : FIMKO Suède : SEMKO

France: LCIE Suisse: SEV

Allemagne : VDE RoyaumeUni : BSI

En Europe, les cordons à deux brins doivent être de type VDE, H05VVH2-F ou H03VVH2-F ou VDE, H05VV-F pour les cordons à trois brins.

Pour les Etats-Unis et le Canada, la prise à trois fiches doit être de type 2-15P (250 V) ou 1-15P (125 V) et la prise à 3 fiches doit être de type 6-15P (250 V) ou 5-15P (125 V) comme indiqué dans le code U.S. National

Electrical ou dans le Code d'électricité canadien Section II.

Les illustrations suivantesprésentent les formes de prise aux Etats-Unis, au Canada, au Royaume-Uni, en Australie, en Europe et en Chine.

Etats-Unis

Agree UL

Australie

Agré AS

Canada

Royaume-Uni

Agré BS

Europe

Agree par les agences nationales

Chine

Agree CCCAgree CSA

Annexe E

Notes légales de bas de page

Le present chapitre regroupe les remarques légales qui s'appliquent aux ordinateurs TOSHIBA.

Certain châssis d'ordinateurs portables sont conçus pour accepter toutes les configurations possibles d'une série complète de produits. Par conséquent, le modele sélectionné risque de ne pas composer toutes les fonctionnalités et les specifications correspondant aux icônes et voyants présents sur le châssis de l'ordinateur.

Unité centrale

Remarques relatives aux performances du processeur

Les performances de votre UC peuvent différer des specifications dans les cas suivants :

■utilisation de certains périphériques externes
■utilisation sur batterie et non pas sur secteur
■utilisation de certaines images multimédia, généres par l'ordinateur ou par des applications video;
■utilisation de lignes téléphoniques standard ou de connexions réseau à faible début
■utilisation de logiciels de modélisation complexes, tels que les logiciels de CAO professionnels
■utilisation simultanée de plusieurs applications ou fonctionnalités ;
■utilisation de l'ordinateur dans des zones à pression atmosphérique réduite (altitude élevé >1000 metres ou >3280 pieds au-dessus du niveau de la mer) ;
■utilisation de l'ordinateur à des températures non comprises entre 5^ et 30^ ou supérieures à 25^ à haute altitude (toutes les références de température sont approximatives et peuvent varier en fonction du modele d'ordinateur. Veuillez consulter la documentation de l'ordinateur ou le site Toshiba à l'adresse http://www.pcsupport.toshiba.com pour obtenir de plus amples informations).

Les performances du processeur peuvent également varier en fonction de la configuration du système.

Dans certaines circonstances, votre ordinaire peut s'eteindre automatiquement. Il s'agit d'une mesure de protection visant à réduire les risques de perte de données ou de dépréciation du produit lorsque les conditions d'utilisation ne sont pas respectées. Pour ne pas perdre vos données, effectuez régulièrement des copies de sauvégarde sur un support externe. Afin de garantir des performances optimes, respectez toujours les recommendations d'utilisation. Consultez les restrictions supplémentaires dans la documentation de votre produit. Contactez votre revendeur Toshiba, reportez-vous à la section Assistance TOSHIBA du chapitre 8 Dépannage pour plus de détails.

Proceseurs de 64 bits

Les processeurs de 64 bits ont ete conus pour exploiter les possibilites de
traitement a 32 et 64 bits.

Le traitement à 64 bits implique que les conditions matérielles et logicielles suivantes soient réunies :

Système d'exploitation 64 bits
Proesseur de 64 bits, jeu de composants et eBIOS (Basic Input/Output System)
Pilotes de péripériques 64 bits
Applications 64 bits

Certaines pilotes de périphérique et/ou applications peuvent ne pas être compatibles avec un processeur 64 bits et peuvent par conséquent ne pas fonctionner correctement.

Mémoire (système principal)

Une partie de la mémoire principale peut être exploiterée par le système graphique pour améliorer ses performances, ce qui peut réduire la mémoire disponible pour les autres applications. La quantité de mémoire système attribuée aux tâches graphiques dépend du système en place, des applications utilisées, de la taille de la mémoire système et autres facteurs.

Si vous ordinateur est configuré avec plus de 3 Go de mémoire, la mémoire affichée peut n'être que de 3 Go (selon les specifications matérielles de l'ordinateur).

Ceci est correct dans la mesure où seule la mémoire disponible s'affiche et non pas la mémoire physique (RAM) de l'ordinateur.

Différents composants ( comme les processeurs graphiques de cartes video ou les périphériques PCI tels que LAN sans fil, etc.) exigent leur propre espace mémoire. Dans la mesure où un système d'exploitation 32 bits ne peut pas attribuer d'adresses à plus de 4 Go de mémoire, ces ressources système viennent se superposer à la mémoire physique. En raison de limitations techniques, la mémoire superposée n'est pas disponible pour le système d'exploitation. Certains outils affichent la mémoire physique de votre ordinateur, cependant la mémoire disponible au système d'exploitation sera environ de 3 Go.

Seuls les ordinateurs dotés d'un système d'exploitation 64 bits peuvent adresser 4 Go ou plus de mémoire système.

Autonomie de la batterie

La durée de vie de la batterie varie considérablement selon le modele,la configuration, les applications, les paramétres de gestion système et les fonctions utilisées, ainsi que selon les variations de performance naturelles liées à la conception des composants. La durée de vie nominale correspond à des modèles selectionnés et des configurations testées par Toshiba lors de la publication. Le temps de chargement dépend de l'utilisation. La batterie ne se charge pas lorsque l'ordinateur monopolise l'alimentation.

La capacité de rechargement de la batterie se dégrade au cours des cycles de chargement et consommation, ce qui implique le remplacement de la batterie lorsque les performances de cette dernière deviennent insuffisantes. Cette limitation s'applique à tous les types de batterie. Pour acheter une nouvelle batterie, consultez les informations relatives aux accessoires livrés avec votre ordinateur.

Capacité du disque dur (DD)

1 giga-octet (Go) correspond à 10^9 = 1000000000 octets en puissance de 10. Le système d'exploitation de l'ordinateur, en revanche, affiche sa capacité de stockage en puissances de 2, et définit 1 Go = 2^30 = 1 073 741 824 octets. Il est donc possible que la capacité de stockage affichée soit inférieure à celleANNOCÉ. La capacité de stockage disponible dépend égalément du nombre de systèmes d'exploitation préinstallés, ainsi que du nombre d'application et de fichiers de données. La capacité après formatage réelle peut varier.

Ecran à cristaux liquides

Au fil du temps, et selon l'utilisation de l'ordinateur, la luminosité de l'écran interne se détière. Cette limitation est liée à la technologie à cristaux liquides et ne constitue pas un dysfonctionnement.

La luminosite maximum implique une connexion au secteur. L'écran s'assombrit lorsque l'ordinateur fonctionne sur batterie.

Unité de traitement graphique (« GPU »)

Les performances de l'unité de traitement graphique (« GPU ») peuvent varier selon le modele du produit, la configuration, les applications, les paramétres de gestion de l'énergie et les fonctions utilisées. Les performances de la GPU sont optimisées lors de l'utilisation sur secteur et risquent de se dégraderrapidement lors de l'exploitation sur batterie.

Le total de mémoire graphique supplémentaire correspond au total, si applicable, de la mémoire video dédiée, de la mémoire video système et de la mémoire système partagée. La mémoire système partagée peut varier en fonction de la taille de la mémoire système et autres facteurs.

Réseau local sans fil

La vitesse de transmission sur le réseau sans fil et la portée de ce réseau dépendant de l'environnement et de ses obstacles électromagnétiques, de la conception et de la configuration des points d'accès et du client, ainsi que des configurations logicielles et matérielles.

La vitesse de transmission réelle est inférieure à la vitesse maximum théorique.

Protection contre la copie

La technologie de protection contre la copie incluse dans certains disques risque d'empêcher ou de limiter l'affichage de leur contenu.

Annexe F

Procedure à suivre en cas de vol

Prenez toujours soit de votre ordinaire et essayez de ne pas vous le faire voter. Vous étés propriétaire d'un apparéil de valeur susceptible d'intéresser les voleurs. Nous vous conseillons de ne pas le laisser sans surveillance dans un lieu public. Vous pouvez utiliser un cable de sécurité (en option) pour fixer votre ordinaire à un objet volumineux.

Notez en lieu sur le modele de votre ordinateur, son numero de reference et son numero de série. Toutes ces informations sont inscrites sur le dessous de votre ordinateur. Veuillez conserver également une preuve d'achat votre ordinateur.

En cas de vol, Toshiba fera tout son possible pour vous aider à retrouveraire ordinateur. Avant de contacter TOSHIBA, assurez-vous que vous disposez des informations suivantes :

Le pays ou votre ordinateur a ete vole,
Le type d'ordinateur,
Le numero de referencia (Numero PA),
Le numéro de série (8 chiffres),
La date du vol,
■Votre adress, numero de téléphone et de télécopie.

Formulairepapierde declaration de vol:

■Remplissez la déclaration de vol Toshiba (ou sa photocopie) figurant à la page suivante.
Joignez une copie de votre reçu indiquant la date d'achat.
■Postez ou télécopiez ces informations à l'adresse ci-dessous.

Formulairelectronique de déclaration de vol :

■ Consultez le site http://www.toshiba-europe.com sur Internet. Dans la zone Produits, choisissez PC Portables.
Dans la page correspondante, ouvre le menu Support & téléchangements, puis Centre de support et Sélectionnez l'option En cas de vol de votre PC.

Vos entrées sont utilisées pour assurer le suivi de l'ordinateur à nos points de service.

Déclaration de vol Toshiba

Envoyer à : TOSHIBA Europe GmbH

Pays où s'est produit le

vol:

Type d'ordinateur :

(tel que Satellite série

C660/C665/C660D/C66

5D et Satellite Pro série

C660/C660D)

Modèle :

(ex:PSA30EYXT)

Numéro de série :

(par exemple

12345678G)

Date du vol : Année Mois Jour

Vos coordonnées

Nom, prénom :

Société:

Rue:

Code postal, ville :

Pays:

Telephone:

Télécopie:

Glossaire

Les termes duprésent glossaire se rapportent aux sujets traités dans ce manuel. Certaines entrées peuvent également accompter une appellation différente pour référence.

Abréviations

CA : courant alternative

ACPI: Advanced Configuration and Power Interface (Interface avancée de configuration et de gestion de l'énergie)

AMT: Intel Active Management Technology (Technologie de gestion active)

ASCII: American Standard Code for Information Interchange (code standard américain pour l'échange d'informations).

BD-R: Blu-ray Disc Recordable (disque Blu-ray enregistrable)

BD-RE: Blu-ray Disc Rewritable (disque Blu-ray réinscriptible)

BIOS : basic input/output system (système d'entrées/sorties de base)

bps : bits par seconde

CD : disque compact

CD-ROM : Compact Disc Read-Only Memory (disque compact mémoire morte)

CD-RW: Compact Disc-ReWritable (disque compact réinscribable)

CMOS : complementary Metal-Oxide Semiconductor (semi-conducteur à oxyde de métal complémentaire)

UC: unité centrale de traitement.

CRT: cathode Ray Tube (tube à rayon cathodique).

CC: courant continu

DDC: display data channel (canal des données d'affichage)

DDR : double data rate (rhythm de données double)

DIMM: dual inline memory module (module mémoire de petit format à double rangée)

DVD : digital versatile disc (disque video digital)

DVD-R : Digital Versatile Disc Recordable (disque numérique polyvalent inscriptible)

DVD-RAM : Digital Versatile Disc Random Access Memory (disque numérique polyvalent à accès aléatoire)

DVD-R (double couche) : Digital Versatile Disc Recordable Dual Layer (disque numéroique universel enregistrable avec double couche)

DVD-ROM : Digital Versatile Disc Read Only Memory (disque numérique polyvalent non inscribable)

DVD-RW: Digital Versatile Disc ReWritable (disque numérique polyvalent réinscribable)

DVD+R (double couche) : Digital Versatile Disc Recordable Dual Layer (disque numérique universe enregistrable avec double couche)

eSATA : External Serial ATA

LD: lecteur de disquettes

FIR: fast infrared (infrarouge haut débit)

Go : giga-octet

HDD : hard disk drive (disque dur)

HDMI: High-Definition Multimedia Interface (interface multimédia haute définition)

IDE : integrated drive electronics (norme de connexion de péripériques)

IEEE : Institute of Electrical and Electronics Engineers (association de professionnels des domaines de l'électrique et de l'électronique)

E/S:Entrée/Sortie.

IRQ: interrupt request (demande d'interruption)

KB: kilobyte (kilo-octet, Ko)

LAN: local area network (réseau local)

LCD: liquid crystal display (écran à cristaux liquides)

LED: light emitting diode (diode électroluminescente)

Mo :mega-octet

MMC: Multi Media Card (carte multimédia)

OCR : Optical Character Recognition (reconnaissance optique de caractères - lecteur)

PC : ordinateur personnel

PCI: peripheral component interconnect (interconnexion des composants périphériques)

RVB: rouge, vert et bleu.

ROM : read only memory (mémoire morte)

RTC: real time clock (horloge temps réel)

S/P DIF : Sony/Philips Digital Interface Format (format d'interface numérique Sony/Philips)

SD: Secure Digital (mémoire Flash)

SDHC: Secure Digital High Capacity (mémoire Flash haute capacité)

SDXC: Secure Digital Extended Capacity (mémoire Flash à capacitéétendue)

SDRAM : synchronized dynamic random access memory (mémoire Vive dynamique synchrone)

SLI: Scalable Link Interface (interface de lien evolutive)

SSD : Solid state drive (lecteur à état solide)

TFT: thin-film transistor (transistor à film fin)

USB: Universal Serial Bus (port série universal)

UXGA: ultra extended graphics array (adaptateur graphique ultra étendu)

VGA : video graphics array (carte videographique)

WAN: wide area network (réseau étendu)

WSXGA : Wide Super Extended Graphics Array (adaptateur graphique super étendu)

WSXGA+ : Wide Super Extended Graphics Array Plus (adaptateur graphique super étendu plus)

WUXGA : Wide Ultra Extended Graphics Array (adaptateur graphique ultra étendu)

WXGA: wide extended graphics array (adaptateur graphique étendu)

WXGA+ : Wide Extended Graphics Array Plus (adaptateur graphique étendu plus)

XGA: extended graphics array (carte graphique étendue)

Index

A

Activer/désactiver les communications sans fil, 4-21

Adaptateur secteur, 3-3 port Entreee adaptateur 19V,2-4 supplémentaire,3-27

Adaptateur secteur connexion, 1-3

Affichage, 3-4
contrôleur, B-1
écran, 2-7

Alimentation commande Arreter (mode demarrage), 1-8

conditions, 6-1

mise en veille automatique du système, 6-11

mise sous/hors tension de l'écran, 3-8, 6-11

mode Veille, 1-8

mode Veille prolongée, 1-10

voyants, 6-2

Alimentation mise hors tension, 1-7

mise sous tension, 1-7

B

Batterie, 2-5, 3-2

charge, 6-5

contrôle de capacité, 6-6

horlogetempresréel,3-2,6-3

prolongement de la durée de vie, 6-7

replacement, 6-7

types, 6-3

Batterie

mode d'économie, 3-8

Bluetooth, 3-6, 4-21

problèmes, 8-16

Boutons de contrôle de Touch

Pad, 4-1

C

Camera Web, 2-7, 3-6, 4-2

Caractères ASCII, 5-3

Carte MultiMedia Card, 3-14

Carte SD/SDHC/SDXC

formatage, 3-15

problèmes, 3-14

Clavier, 5-1

blocagetemporairede la toucheFn,5-3

problèmes, 8-7

touches de

configuration, 5-2

touches Windows

spécifiques, 5-3

Clavier

touches de fonction

F1 à F9, 5-1

Configuration du matériel

accès, 7-1

clavier, 7-4

écran, 7-3

fenetre, 7-1

général, 7-1

LAN, 7-5

USB, 7-6

Configuration du matériel paramètres de démarrage, 7-3

Contrôleur graphique, 3-5

D

Déclaration de vol

TOSHIBA, F-2

Déplacement de

I'ordinateur, 4-24

Disque dur, 3-3

désactivation automatique, 3-7

Entrée adaptateur/Batterie voyant, 6-2

Entretien des supports de

données, 4-17

entretien de la carte, 3-16

entretien de la carte

mémoire, 3-16

F

Fentes d'airation, 2-2

Fn + F4 (Veille prolongée), 5-2

Fn + F5 (Sortie), 5-2

FN + F6 (Réduction de la luminosité), 5-2

FN + F7 (Augmentation de la luminosité), 5-2

Lecteur de DVD super multi problèmes, 8-9

liste de vérification de

l'équipement, 1-1

M

Mémoire, 3-1

ajout, 3-27

installation, 3-19

problèmes, 8-14

retrait, 3-21

Mémoire video, 3-2

Mode Veille

mise en veille automatique

du système, 3-7

paramétrage, 1-8

Mode Veille prolongée, 3-8

Mode video, B-1

Mot de passer

protection par mot de

passe, 6-10

Mot de passer

mise sous tension, 3-7

N

Nettoyage de I'ordinateur, 4-23

P

Péripétrique de pointage

Touch Pad, 8-11

pour Windows Media Player, 3-12

Prise de sécurité, 3-26

Problèmes

alimentation, 8-4

alimentation secteur, 8-5

analyse du problème, 8-2

arrêt en cas de surchauffe, 8-5

démarrage du système, 8-4

disque dur, 8-8

écran externe, 8-15

écran interne, 8-7

horlogetempresreel,8-7

LAN, 8-16

LAN sans fil, 8-16

lecteur de DVD Super Multi, 8-9

liste de vérification du matériel et du système, 8-3

module mémoire supplémentaire, 8-14

periphérique USB, 8-13

periphériques de pointage, 8-11

souris USB, 8-12

test automatique, 8-4

TouchPad, 8-11

Processeur, 3-1

R

Redemarrage de

l'ordinateur, 1-11

Refroidissement, 3-8, 4-24

Réseau sans fil, 3-6, 4-20

s

Sequence de démarrage, 7-3

Support de restauration, 1-15
problèmes,8-17

Système audio haut-parleurs stéreo, 2-7

priscacque,2-3

prisemicrophone,2-3

problèmes, 8-14

T

Touches d'accès direct

augmentation de la luminosité, 5-2

augmentation

du volume, 5-3

réduction de la

luminosite, 5-2

réduction du volume, 5-3

Touch Pad, 5-2

Veille prolongée, 5-2

zoom, 5-2

Touches d'accès direct, 3-7

Alimentation, 5-2

Touches de fonction, 5-1

U

USB

problèmes du

periphérique, 8-13

Utilitaire TOSHIBA HDD/SSD

Alert, 3-11

Utilaires et applications, 3-9

V

Voyant Entre

adaptateur/Batterie, 2-8

Voyants, 2-8

W

Wireless LAN

incidents, 8-16
