Favorit 52860 s - Lave-vaisselle AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Marque	AEG-Electrolux
Modèle	Favorit 52860 s
Type de produit	Lave-vaisselle encastrable 6 couverts
Dimensions (L x H x P)	54,5 x 44,7 x 48-49 cm
Capacité	6 couverts
Pression d'eau	0,8 - 10 bars (0,08 - 1,0 MPa)
Branchement électrique	Voir plaque signalétique (tension, puissance, fusible)
Nombre de programmes	5 programmes : INTENSIV CARE, AUTO, ECO, 30 MIN, NIGHT CYCLE
Consommation énergétique programme ECO	0,63 kWh
Consommation d'eau programme ECO	7 litres
Durée programme ECO	Variable (environ 90-120 min selon notice)
Adoucisseur d'eau	Oui, réglable électroniquement (niveaux 1-5)
Distribution de sel régénérant	Réservoir de sel avec voyant de remplissage
Distribution de liquide de rinçage	Distributeur ajustable (6 niveaux), capacité ~150 ml
Fonction Départ différé	Oui, de 1 à 19 heures
Fonction Nuit Silence Plus	Programme silencieux (25% de réduction sonore)
Affichage numérique	Affiche durée, temps restant, codes d'erreur
Entretien	Nettoyage des filtres et du bras d'aspersion
Protection antigel	Ne pas installer en dessous de 0°C
Sécurité	Système anti-débordement, sécurité enfants, verrouillage porte

FOIRE AUX QUESTIONS - Favorit 52860 s AEG-ELECTROLUX

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la porte est bien fermée, que la prise est branchée et que le fusible n'a pas sauté. Si un départ différé est programmé, annulez-le.

Le code erreur 10 s'affiche, que signifie-t-il ?

Le lave-vaisselle n'est pas approvisionné en eau. Vérifiez que le robinet d'arrivée d'eau est ouvert et que les filtres ne sont pas obstrués.

Comment nettoyer les filtres ?

Ouvrez la porte, retirez les paniers, sortez les filtres du fond et nettoyez-les à l'eau courante. Replacez-les correctement.

Comment régler l'adoucisseur d'eau ?

Mettez l'appareil en mode programmation, appuyez sur les touches B et C jusqu'à ce que les voyants clignotent, puis appuyez sur A pour changer le niveau.

Pourquoi ma vaisselle n'est-elle pas propre après un lavage ?

Vérifiez le programme sélectionné, l'emplacement de la vaisselle, l'état des filtres et la quantité de produit de lavage.

Que faire en cas de présence de tartre sur la vaisselle ?

Vérifiez le niveau de sel régénérant et le réglage de l'adoucisseur d'eau.

Comment utiliser le programme Nuit Silence Plus ?

Sélectionnez le programme NIGHT CYCLE. Ce programme est très silencieux et dure plus longtemps, idéal la nuit.

Que faire si le distributeur de liquide de rinçage est vide ?

Remplissez le distributeur avec un liquide de rinçage spécial lave-vaisselle jusqu'au repère max.

Puis-je utiliser des pastilles tout-en-un ?

Oui, mais vérifiez la dureté de l'eau. Réglez l'adoucisseur au niveau le plus bas et ajustez le liquide de rinçage si nécessaire.

Comment débloquer le lave-vaisselle après une coupure de courant ?

Le programme reprend automatiquement après le rétablissement. Si ce n'est pas le cas, annulez le programme en appuyant sur les touches B et C.

MODE D'EMPLOI Favorit 52860 s AEG-ELECTROLUX

Nous vous remercions d'avoir choisi l'un de nos produits de qualité.

Afin de garantir une performance optimale et constante de votre appareil, veuillez lire attentivement cette notice d'utilisation. Il vous permettra d'utiliser correctement et efficacement toutes les fonctions de l'appareil. Nous vous recommandons de conserver cette notice à proximité pour une utilisation rapide et optimale. Si l'appareil devez être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.

Sommaire

Notice d'utilisation

Consignes de sécurité
Utilisation réglementaire 45
Sécurité générale 45
Sécurité enfants 45
Installation 46
Description de l'appareil
Bandeau de commande
Touche Départ différé 49
Affichage numérique 49
Touches de fonction 49
Mode Programmation 49
Utilisation de l'appareil
Réglage de l'adoucisseur d'eau
Réglage électronique 50

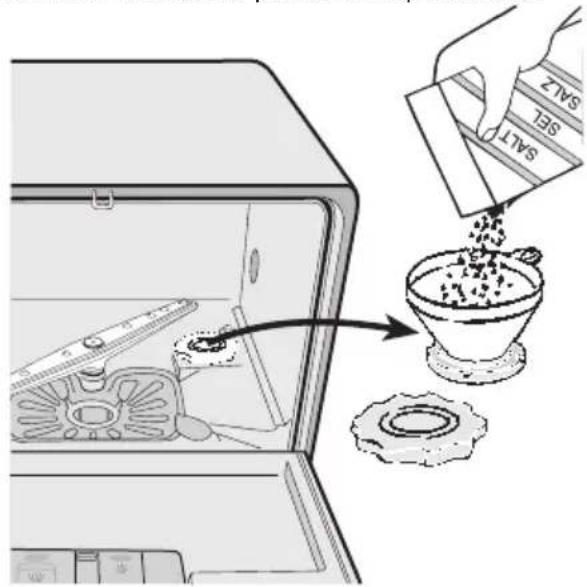

Utilisation du sel régénérant	51

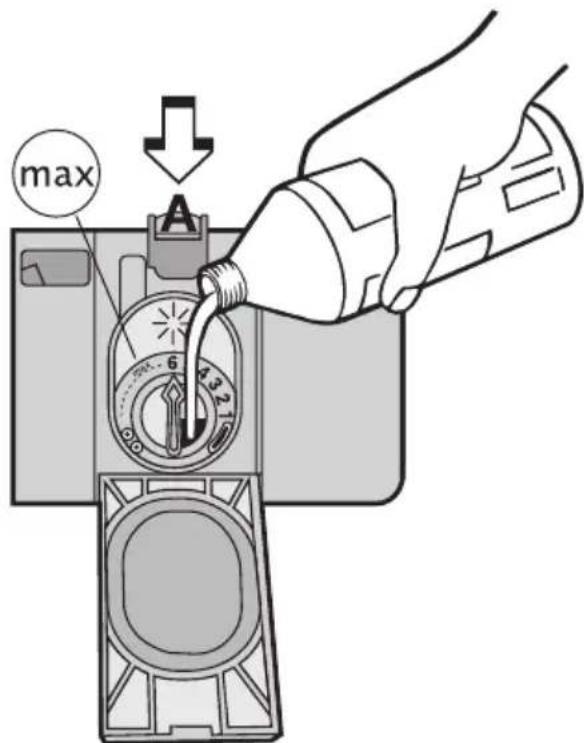

Utilisation du liquide de rinçage	52
Rangement des couverts et de la vaisselle	53
Conseils utiles	53

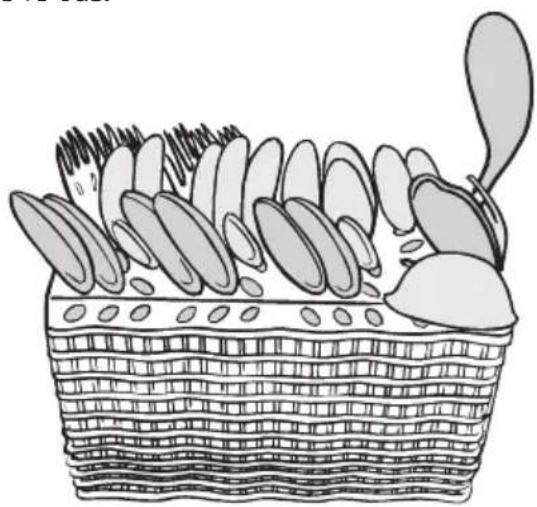

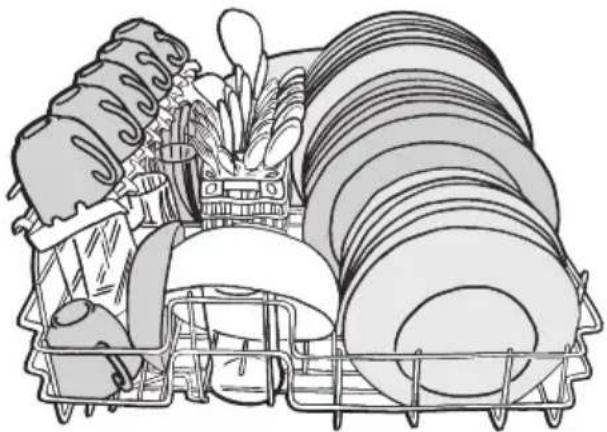

Panier principal	53
Panier à couverts	54
Utilisation du produit de lavage	54

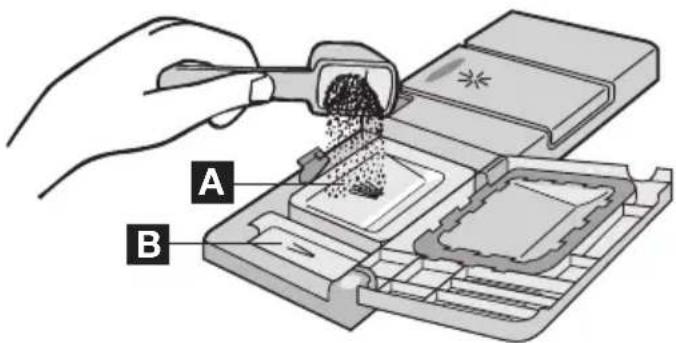

Remplissez de produit de lavage	54
Produits de lavage en pastilles	55
Si les résultats de séchage ne sont pas satisfaisants, procédez comme suit :	55

Programmes de lavage	55
Sélection et départ d'un programme de lavage	56
Annulation d'un programme	57
Interruption d'un programme	57
Réglage et démarrage d'un programme de lavage avec départ différé	57
Fin d'un programme de lavage	58
Mode Veille	58
Entretien et nettoyage	58

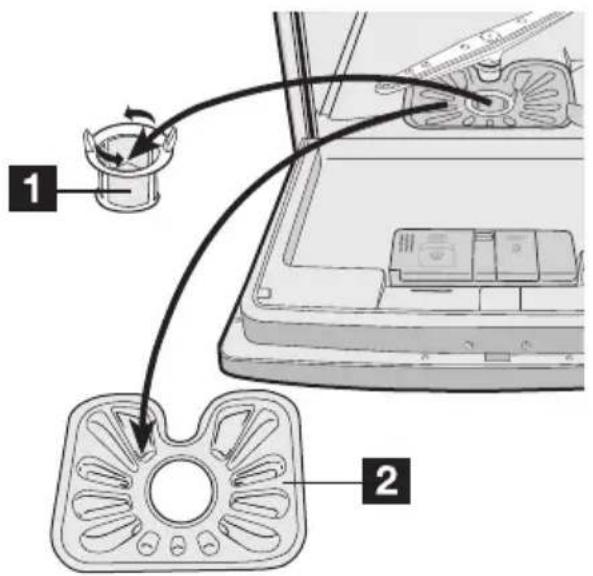

Nettoyez les filtres	59

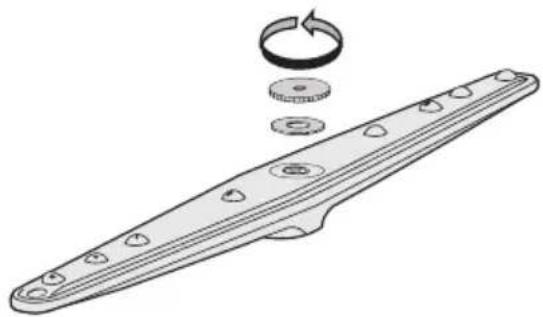

Nettoyage du bras d'aspersion	59
Nettoyage extérieur	59
Précautions en cas de gel	59
Que faire si...	60
Caractéristiques techniques	61
Instructions d'installation	62
Installation	62
Mise en place de l'appareil	62

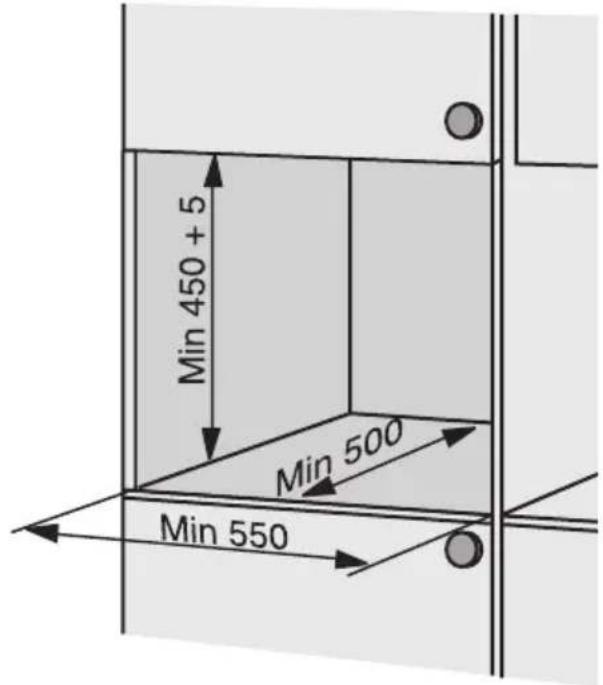

Emplacement	62
Mise à niveau de l'appareil	62
Raccordement à l'arrivée d'eau	63

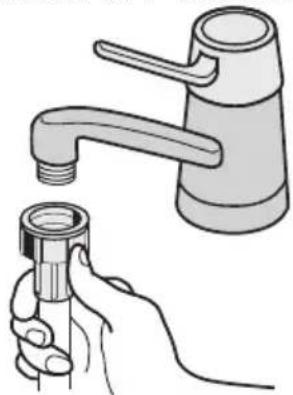

Tuyau d'arrivée d'eau 63

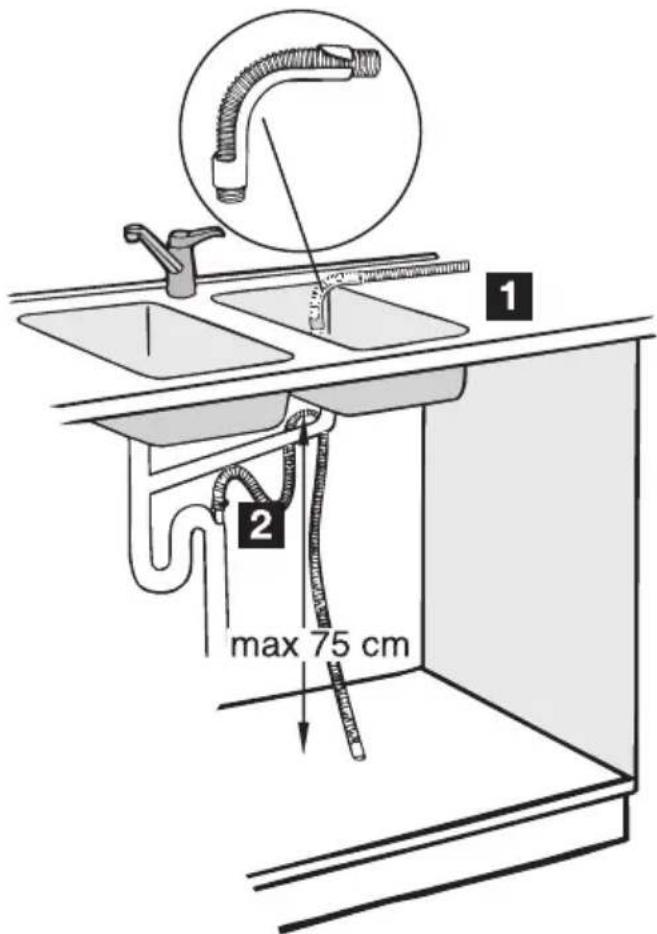

Tuyau de vidange	63
Branchement électrique	64
En matière de protection de l'environnement	65

Sous réserve de modifications

Notice d'utilisation

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

AVERTISSEMENT

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

AVERTISSEMENT

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

AVERTISSEMENT

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.

AVERTISSEMENT

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

AVERTISSEMENT

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

AVERTISSEMENT

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Utilisation réglementaire

• Cet appareil est exclusivement destiné à un usage domestique.
• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une explosion !
• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placez-les en position horizontale dans le panier principal.
• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures !
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.
• N'essayez en aucun cas de réparer le lave-vaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez votre Service Après-vente. Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.
• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge.
• Ne buvez pas l'eau du lave-vaisselle. Des résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Rangez les emballages hors de la portée des enfants. Ils présentent un risque de suffocation.
• Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.
• Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

AVERTISSEMENT

Le produit de lavage pour lave-vaisselle est dangereux!

Le produit de lavage est très corrosif; tout accident provoqué par ce détergent doit impérativement faire l'objet d'un appel à votre centre antipoison régional et à un médecin. Si quelqu'un a avalé du produit de lavage pour lave-vaisselle, il faut immédiatement contacter le centre antipoison régional et un médecin. En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin. Veillez à ranger ce produit dans un endroit sûr, hors de portée des enfants. Ne laissez jamais la porte ouverte lorsque l'appareil contient du détergent.

Nous vous recommandons de remplir le réservoir de produit de lavage juste avant de démarrer un programme.

Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur.
• Déballez l'appareil avant de l'utiliser pour la première fois.
• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.
• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.
  • N'utilisez pas l'appareil :

- si le câble secteur ou les tuyaux d'eau sont endommagés,

- si le bandeau de commande, le plan de travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de l'appareil.

Contactez le service après-vente de votre magasin vendeur.

- Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques.

AVERTISSEMENT

Respectez scrupuleusement les consignes données pour les branchements électriques et le raccordement de l'eau.

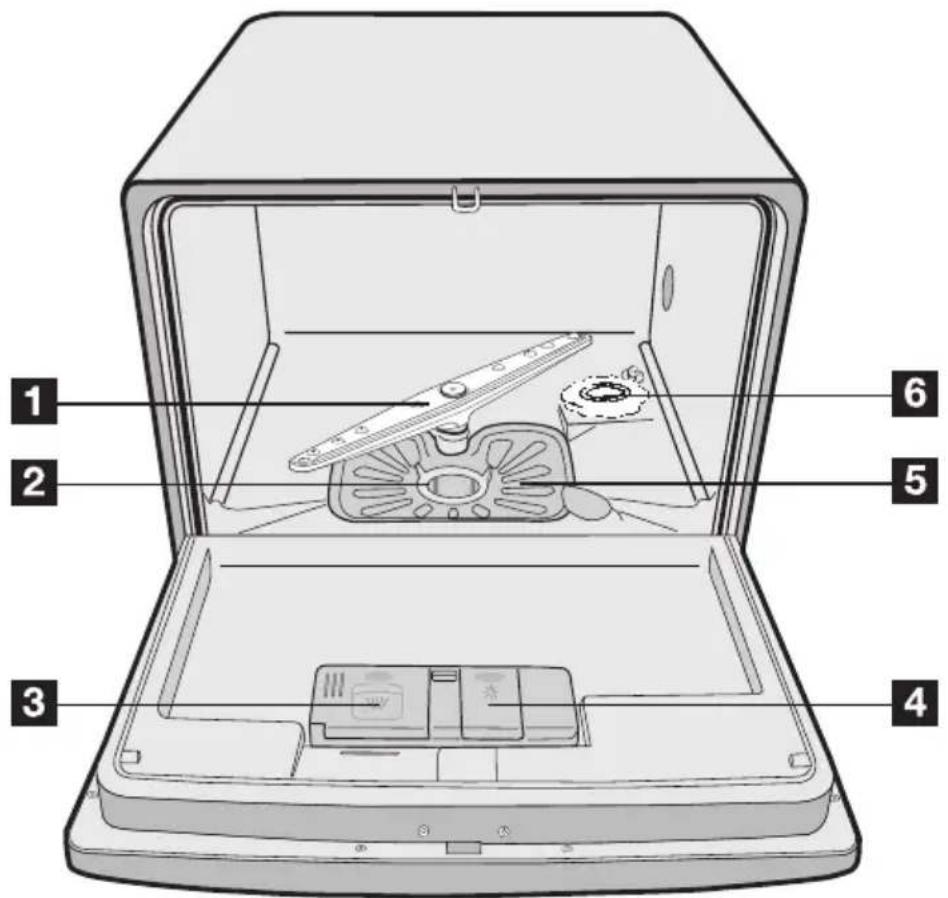

Description de l'appareil

1 2 3 4 5 6

1 Bras d'aspersion
2 Micro-filtre
3 Distributeur de détergent
4 Distributeur de liquide de rinçage
5 Filtre plat
6 Réservoir de sel régénérant

L'étiquette des caractéristiques nominales se trouve à l'arrière de l'appareil.

Bandeau de commande

INTENSIN CARE 70" AUTO 45-70" ECO 55" 30 MIN 50" NIGHT CYCLE 6 5 12 RESET 4

INTENSIV CARE 70° AUTO 45-70° ECO 55° 30 MIN 50° NIGHT CYCLE A B C ○ ○ ○ RESET 7

1 Touche Marche/Arrêt
2 Touches de sélection des programmes
3 Touche Nuit Silence Plus / (NIGHT CYCLE)
4 Touche Départ différé
5 Voyants
6 Affichage numérique
7 Touches de fonction

Voyants
	Le voyant s'allume quand la phase de lavage ou de rinçage est en cours.
	Le voyant s'allume quand la phase de séchage est en cours.
→|	Le voyant s'allume dès que le programme de lavage est terminé.
31)	Le voyant s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre "Utilisation du sel régénérant".Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir de sel.

Voyants

1)

Le voyant s'allume lorsque le distributeur de liquide de rinçage doit être rempli. Reportez-vous au chapitre "Utilisation du liquide de rinçage".

1) Le voyant est éteint quand un programme de lavage est en cours.

Touche Départ différé

Cette touche permet de différer le départ du programme de lavage de 1 à 19 heures.

Consultez le chapitre "Réglage et démarrage d'un programme de lavage".

Affichage numérique

L'affichage indique :

• Le niveau de dureté sur lequel est réglé l'adoucisseur d'eau.
• La durée du programme.
• Le temps restant (approximatif) avant la fin du programme.
  • La fin du programme de lavage.
• Le décompte du départ différé.
• Les codes d'anomalie de l'appareil.

Touche NUIT SILENCE PLUS

Nuit Silence Plus est un programme très peu bruyant. Réglez-le :

• lanuit
• ou aux heures creuses pour profiter d'un tarif avantageux.
  Pendant le programme Nuit Silence Plus, la pompe fonctionne à très faible vitesse pour atteindre une réduction du niveau sonore de 25 % par rapport au programme déclaré. Il dure donc très longtemps.

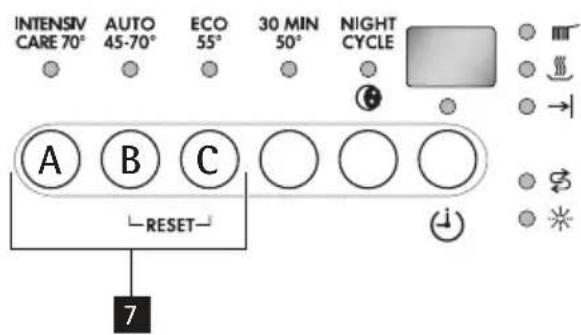

Touches de fonction

Utilisez les touches de fonction pour procéder aux opérations suivantes :

• Régler l'adoucisseur d'eau. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".
• Annuler un programme ou un départ différé en cours. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Mode Programmation

L'appareil est en mode programmation lorsque tous les voyants de programme sont allumés.

L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :

• Sélectionner un programme de lavage.
• Régler le niveau de l'adoucisseur d'eau.

Si un voyant de programme est allumé, annulez le programme pour revenir en mode Programmation. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Utilisation de l'appareil

Consultez les instructions suivantes pour chaque étape de la procédure :

1. Vérifiez que le niveau de l'adoucisseur d'eau est adapté à la dureté de l'eau de votre région. Le cas échéant, réglez l'adoucisseur.

2. Remplissez le réservoir à sel.

3. Remplissez le distributeur de liquide de rinçage.
4. Placez les plats et les couverts dans le lave-vaisselle.
5. Sélectionnez le programme de lavage qui convient au type de vaisselle et au niveau de salissure.
6. Remplissez le distributeur de produit de lavage.
7. Démarrez le programme de lavage.

Si vous utilisez des pastilles, consultez le chapitre "Utilisation du produit de lavage.

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil.

La dureté de l'eau est mesurée par échelles équivalentes :

• °dH allemand.
  • °TH français.
• mmol/l (millimole par litre – unité internationale de la dureté de l'eau).
• Clarke.

Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Le cas échéant, contactez votre compagnie des eaux.

Dureté de l'eau				Réglage de la dureté de l'eau	Niveau sur l'afficheur nu-mérique
°dH mmol/l °TH degrés Clarke
>24 >4,2	>40 > 28 5				5 L
18- 24 3,2-	4,2 32- 40 22- 28 4				4 L
12- 18 2,1-	3,2 19- 32 13- 22 3				3 L
4- 12	0,7- 2,1	7- 19	5 -13	2	2 L
< 4 < 0,7 < 7		< 5		1 1)	1 L

1) Ne pas approvisionner en sel régénérant.

Réglage électronique

L'adoucisseur est réglé d'usine sur le niveau 3.

1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se trouver en mode programmation.
3. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.
4. Relâchez les touches de fonction B et C.

5. Appuyez sur la touche de fonction A.

6. Les voyants des touches de fonction B et C s'éteignent.

7. Le voyant de la touche de fonction A continue de clignoter.
8. L'affichage numérique indique le niveau actuel.

Exemple : L'affichage numérique indique 3=1 niveau 3.

1. Chaque pression de la touche de fonction A détermine le passage au niveau suivant.

2. Appuyez sur la touche Marche/Arrêt pour mémoriser l'opération.

Utilisation du sel régénérant

ATTENTION

Utilisez uniquement du sel régénérant pour lave-vaisselle. Les autres types de sel peuvent endommager l'adoucisseur.

ATTENTION

Les grains de sel et l'eau salée au fond de l'appareil peuvent favoriser une corrosion. Remplissez l'appareil de sel avant de démarrer un programme de lavage pour éviter la formation de corrosion.

Procédez de la manière suivante pour remplir le réservoir :

1. Tournez le bouchon vers la gauche pour ouvrir le réservoir à sel.

2. Remplissez le réservoir d'un litre d'eau (uniquement lors de la première opération).

3. Utilisez un entonnoir pour verser le sel.

1. Eliminez le sel qui se trouve autour de l'ouverture du réservoir.

2. Vissez le bouchon vers la droite pour refermer le réservoir à sel.

Il est normal que l'eau déborde du réservoir au moment où vous le remplissez de sel.

Quand vous réglez l'adoucisseur sur le niveau 1, le voyant Sel ne reste pas allumé.

Utilisation du liquide de rinçage

ATTENTION

Utilisez uniquement un liquide de rinçage pour lave-vaisselle.

N'utilisez aucun autre produit qui n'est pas adapté au lave-vaisselle (par ex, agent nettoyant pour lave-vaisselle, détergent liquide). Cela aurait pour effet d'endommager l'appareil.

Le liquide de rinçage assure un séchage optimal et un séchage sans taches ni striures.

Le liquide de rinçage est automatiquement ajouté au cours du dernier rinçage.

Procédez de la manière suivante pour remplir le distributeur :

max 4321

1. Appuyez sur la touche (A) pour ouvrir le distributeur.
2. Remplissez le distributeur de liquide de rinçage. Le niveau maximum de remplissage est signalé par le repère "max".
3. Essuyez le liquide de rinçage accidentellement renversé avec un chiffon absorbant pour éviter la formation de mousse pendant le programme de lavage.
4. Fermez le distributeur de liquide de rinçage.

La capacité du distributeur est d'environ 150 ml. La quantité de liquide de rinçage est suffisante pour environ 60 programmes de lavage.

Ajustez le dosage

L'appareil est réglé à l'usine sur le niveau 1.

Adaptez le dosage du liquide de rinçage à l'aide du sélecteur à 6 positions (position 1 dosage minimum, position 6 dosage maximum).

Pour ajuster le dosage du liquide de rinçage, reportez-vous aux résultats de lavage ("En cas d'anomalie de fonctionnement..."). Commencez par le dosage le plus bas.

Tournez la flèche vers la droite pour augmenter la dose.

Augmentez le dosage si vous constatez la présence de gouttes d'eau ou de taches de calcaire sur la vaisselle au terme du lavage.

Rangement des couverts et de la vaisselle

Conseils utiles

ATTENTION

Utilisez uniquement l'appareil pour le lavege d'ustensiles de cuisine et de vaisselle lavables en lave-vaisselle.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage, ...) ne doivent pas être lavés au lave-vaisselle.

- Avant de charger la vaisselle, veillez à :

- Enlever tous les restes d'aliments.

- Laisser tremper les casseroles au fond desquelles adhérent des restes d'aliments brûlés ou attachés.

- Lorsque vous chargez la vaisselle et les couverts :

- Chargez les articles creux tels que tasses, verres et casseroles, etc. en les retournant.

- Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé.

- Assurez-vous que la vaisselle et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.

- Assurez-vous que les couverts et la vaisselle ne recouvrent pas d'autres ustensiles.

- Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.

- Placez les petites pièces dans le panier à couverts.

- La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau.

- Ces articles ne seront pas séchés aussi bien que les articles en porcelaine et en acier.

- Placez les articles légers (bols,...) dans le panier principal. Disposez-les de façon à ce qu'ils ne puissent se retourner.

ATTENTION

Assurez-vous que la vaisselle et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.

Panier principal

Disposez les plats profonds et les grands couvercles autour du panier. Placez la vaisselle au-dessus et au-dessous des supports pour tasses. L'eau doit atteindre les plats de toutes parts.

Repliez les supports pour tasses pour nettoyer les éléments de grande taille.

Ne placez pas les couteaux longs en position verticale pour éviter tout risque de blessure.

Disposez les éléments longs et/ou coupants à l'horizontale dans le panier principal. Attention aux éléments coupants comme les couteaux.

Utilisez le panier à couverts pour :

- les fourchettes et les cuillères, manche tourné vers le bas.

- les couteaux, manche tourné vers le haut.

Le panier à couverts est doté d'un séparateur à couverts que vous pouvez retirer.

Veillez à ce que les couverts ne soient pas collés ensemble.

Vérifiez que le bras d'aspersion tourne librement avant de fermer la porte.

Utilisation du produit de lavage

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaisselle.

Veuillez respecter les indications du fabricant figurant sur l'emballage :

- Le dosage recommandé par le fabricant.

- Consignes de stockage.

Les instructions figurant sur l'emballage se réfèrent généralement à des lave-vaisselle de grande dimension (12 couverts).

En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Remplissez de produit de lavage

Procédez de la manière suivante pour remplir le distributeur :

1. Ouvrez le couvercle du distributeur de produit de lavage.
2. Remplissez le distributeur (A).
3. Si vous utilisez un programme avec une phase de prélavage, rajoutez du produit de lavage dans le compartiment de prélavage (B).

Le produit de lavage est extrait pendant la phase de prélavage.

1. Fermez le couvercle du distributeur.

Produits de lavage en pastilles

Placez une pastille dans le compartiment (A).

Ces produits combinent les fonctions :

• de produit de lavage
  • de liquide de rinçage
• de sel régénérant. Ils peuvent contenir d'autres substances selon le type de pastille utilisé.

Si vous utilisez des produits de lavage en pastille, procédez comme suit :

1. Vérifiez que ces produits de lavage sont appropriés au degré de dureté de l'eau d'alimentation. Consultez à cet effet les instructions du fabricant.
2. Réglez le niveau le plus bas de la dureté de l'eau et du produit de rinçage.

Il n'est pas nécessaire de remplir le réservoir de sel et le distributeur de liquide de rinçage.

Si les résultats de séchage ne sont pas satisfaisants, procédez comme suit :

1. Remplissez le distributeur de liquide de rinçage.
2. Réglez le dosage du liquide de rinçage sur le niveau 2.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Approvisionnez de nouveau le réservoir de sel et le distributeur de liquide de rinçage.
2. Réglez la position maximale du degré de dureté de l'eau.
3. Effectuez un programme normal sans charger l'appareil.
4. Réglez ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre région. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".
5. Réglez le dosage du liquide de rinçage.

Le produit de lavage se dissout avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

Programmes de lavage

1) Au cours du programme "Auto", le degré de salissure de la vaisselle est déterminé par le degré de turbidité de l'eau. La durée du programme, les niveaux de consommation d'eau et d'énergie peuvent varier ; tout dépend de la charge du lave-vaisselle (pleine ou demi-charge) et du degré de salissure de la vaisselle. La température de l'eau est automatiquement réglée entre 45 °C et 70 °C.
2) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats des tests.
Programmes de lavage

Programme	Degré de salissure	Type de vaisselle	Description du programme
INTENSIV CARE	Très sale	Vaiselle, couverts, plats et cas-seroles	PrélavageLavage principal à 70°C2 rinçages intermédiairesRinçage finalSéchage
AUTO1)	Moyenne-ment et lé-gèrement sale	Vaiselle, couverts, plats et cas-seroles	PrélavageLavage principal à 45°C ou 70°C1 ou 2 rinçages intermédiairesRinçage finalSéchage
ECO2)	Moyenne-ment sale	Vaiselle et couverts	PrélavageLavage principal à 55°C1 rinçage intermédiaireRinçage finalSéchage
30 MIN	Moyenne-ment ou légère-ment sale	Vaiselle et couverts	Lavage principal à 50°C1 rinçage intermédiaireRinçage final
NIGHT CYCLE	Moyenne-ment sale	Vaiselle et couverts	PrélavageLavage principal à 55°C1 rinçage intermédiaireRinçage finalSéchage

Valeurs de consommation

Programme Durée du programme(en minutes)1)		Consommation énergétique(en kWh)	Consommation d'eau(en litres)
INTENSIV CARE	- 1,0 9
AUTO	- 0,5-0,8 5-9
ECO	- 0,63 7
30 MIN	- 0,45 6
NIGHT CYCLE	- 0,7 8

1) L'affichage numérique indique la durée du programme.

Ces valeurs changent en fonction de la pression et de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle.

Sélection et départ d'un programme de lavage

Sélectionnez le programme de lavage en laissant la porte entrouverte. Le programme de lavage démarre uniquement après la fermeture de la porte. Vous pouvez effectuer toutes les modifications souhaitées jusqu'à ce moment-là.

Pour sélectionner et lancer un programme de lavage, procédez comme suit :

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode programmation.

3. Appuyez sur l'une des touches de programme. Reportez-vous au chapitre "Programmes de lavage".

4. Le voyant du programme correspondant s'allume.

5. Tous les autres voyants de programme s'éteignent.
6. La durée du programme clignote sur l'affichage numérique.

7. Le voyant de phase du programme correspondant clignote.

8. Fermez la porte.

9. Le programme démarre automatiquement.

10. Le voyant de phase du programme correspondant est allumé.

Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela, annuler le programme.

AVERTISSEMENT

Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire.

ATTENTION

Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Annulation d'un programme

1. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que tous les voyants de programme s'allument.
2. Relâchez les touches de fonction B et C pour annuler le programme de lavage.
   À ce stade, vous pouvez procéder comme suit :
3. Mettez l'appareil à l'arrêt.
4. Sélectionnez un autre programme de lavage.
   Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de lavage.

Interruption d'un programme

Ouvrez la porte.

• Le programme s'arrête.
  Fermez la porte.
• Le programme reprend à partir du moment de l'interruption.

Réglage et démarrage d'un programme de lavage avec départ différé

1. Appuyez sur la touche Marche/Arrêt.
2. Sélectionnez un programme de lavage.
3. Appuyez sur la touche Départ différé jusqu'à ce que le délai prévu avant le départ du programme clignote sur l'affichage.

4. Le voyant Départ différé s'allume.

5. Fermez la porte.

6. Le chiffre s'allume sur l'affichage de manière fixe.

7. Le décompte du départ différé démarre automatiquement.
8. Le décompte s'effectue d'heure en heure.

- Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

L'ouverture de la porte interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Annulation du départ différé :

1. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que tous les voyants de programme s'allument.

- L'annulation d'un départ différé implique également l'annulation du programme de lavage.

1. Sélectionnez un autre programme de lavage.

Vous pouvez également sélectionner le programme de lavage et le départ différé lorsque la porte est fermée. N'oubliez pas dans ce cas que, lorsque vous appuyez sur la touche d'un programme, vous disposez de 3 secondes seulement pour sélectionner un autre programme ou un départ différé. Au bout de ces 3 secondes, le programme sélectionné démarre automatiquement.

Fin d'un programme de lavage

Mettez l'appareil à l'arrêt de la façon suivante :

• L'appareil s'arrête automatiquement.

• L'affichage indique 0.

• Le voyant Fin de programme s'allume.

1. Appuyez sur la touche Marche/Arrêt.

2. Ouvrez la porte.

3. Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laissez la porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle.

Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.

Mode Veille

Si vous ne mettez pas l'appareil à l'arrêt à la fin du programme de lavage, il passera automatiquement en mode Veille. Le mode Veille fait diminuer la consommation d'énergie.

Trois minutes après la fin du programme, tous les voyants s'éteignent et une barre horizontale apparaît sur l'affichage numérique.

Appuyez sur une des touches (à l'exception de la touche Marche/Arrêt) pour retourner au mode Fin de programme.

Entretien et nettoyage

AVERTISSEMENT

Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

Nettoyez les filtres

ATTENTION

N'utilisez en aucun cas le lave-vaisselle sans les filtres. Assurez-vous que les filtres sont bien en place. Des filtres non nettoyés réduisent les performances de lavage.

L'appareil possède 2 filtres :

1. un micro-filtre
2. un filtre plat
   Procédez de la manière suivante pour nettoyer les filtres :
3. Ouvrez la porte.
4. Sortez le panier.
5. Sortez les filtres du fond.
6. Nettoyez les filtres à l'eau courante.
7. Remettez les filtres en place.
8. Bloquez le système de filtrage en tournant la poignée du microfiltre vers la droite jusqu'à la butée.

Nettoyage du bras d'aspersion

Examinez régulièrement le bras d'aspersion. Éliminez les résidus de salissure qui bouchent les orifices du bras d'aspersion.

Si besoin, procédez de la manière suivante pour le démonter :

1. Tournez l'écrou vers la gauche.
2. Retirez le bras d'aspersion.
3. Nettoyez les orifices.

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilisez aucun produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylène etc.

Précautions en cas de gel

ATTENTION

N'installez pas l'appareil dans une pièce où la température descend au-dessous de 0 °C. Le fabricant n'est pas responsable des dommages encourus à cause du gel.

Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-la.

Que faire si...

L'appareil ne démarre pas ou ne s'arrête pas.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au Service après-vente. Si l'anomalie persiste, contactez le Service après-vente.

Code d'erreur et anomalie de fonctionnement	Cause possible et solution
L'affichage numérique indique,10Le lave-vaisselle n'est pas approvisionné en eau	Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre.Nettoyez le robinet d'arrivée d'eau.Le robinet d'arrivée d'eau est fermé.Ouvrez le robinet d'arrivée d'eau.Le filtre situé dans le tuyau d'arrivée d'eau est bouché.Nettoyez le filtre.Le tuyau d'arrivée d'eau n'a pas été installé correctement. Le tuyau est plié ou écrasé.Vérifiez le raccordement.
L'affichage numérique indique,20Le lave-vaisselle ne vidange pas	Le robinet de l'évier est bouché.Nettoyez le robinet de l'évier.Le tuyau de vidange n'a pas été installé correctement. Le tuyau est plié ou écrasé.Vérifiez le raccordement.
la pompe de vidange fonctionne en continutous les voyants du bandeau de commande sont éteintsLe système de sécurité anti-débordement s'est déclenché	Fermez le robinet d'arrivée d'eau et contactez le service après-vente.
Le programme ne démarre pas • La porte de l'appareil n'est pas fermée.Fermez la porte.La prise du câble d'alimentation électrique de l'appareil n'est pas branchée.Insérez la fiche dans la prise secteur.Le fusible a grillé dans la boîte à fusibles.Remplacez le fusible.La fonction Départ différé est sélectionnée.Annulez le Départ différé pour démarrer le programme immédiatement.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu. Si l'anomalie se reproduit, contactez le service après-vente.

Les informations suivantes sont nécessaires pour une aide rapide et adaptée :

• Modèle (Mod.)
• Référence produit (PNC)

- Numéro de série (S.N.)

Vous trouverez ces informations sur la plaque signalétique située sur l'appareil.

Inscrivez les informations ici :

Description du modèle : ......

Référence du produit : ......

Numéro de série : ......

Les résultats de lavage sont insatisfaisants.
La vaisselle n'est pas propre.	Vous n'avez pas sélectionné le programme approprié.La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfaces. Ne surchargez pas les paniers.La rotation du bras d'aspersion est entravée par de la vaisselle mal rangée.Les filtres sont encrassés ou mal installés.La quantité de produit de lavage est insuffisante ou le distributeur de produit de lavage n'a pas été approvisionné.
Des dépôts de tartre sont présents sur la vaisselle.	Le réservoir de sel est vide.Le niveau de l'adoucisseur d'eau est mal réglé.Le bouchon du réservoir de sel sel n'est pas vissé correctement.
La vaisselle est mouillée et terne.	Vous n'avez pas utilisé de liquide de rinçage.Le distributeur de liquide de rinçage est vide.
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleuâtre.	Réduisez le dosage du liquide de rinçage.
Des gouttes d'eau ont séché sur les verres et la vaisselle.	Augmentez le dosage du liquide de rinçage.Il se peut que le produit de lavage.

Caractéristiques techniques

Dimensions Largeur	HauteurProfondeur	54,5 cm44,7 cm48,0-49,0 cm
Branchement électrique - Tension - Puissance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée à l'arrière de l'appareil.
Pression de l'eau d'alimentation	MinimaleMaximale	0,8 bars (0,08 MPa)10 bars (1,0 MPa)
Capacité 6 couverts

Instructions d'installation

Installation

AVERTISSEMENT

Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

Mise en place de l'appareil

Installez l'appareil à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau.

Au moment d'installer l'appareil, contrôlez que les tuyaux d'eau ne sont pas pliés ni écrasés.

L'appareil peut être installé sur un plan d'appui ou dans un meuble d'encastrement.

Emplacement

Encastrez le lave-vaisselle dans des meubles de la cuisine.

Min 450 + 5 Min 500 Min 550

Assurez-vous que les dimensions correspondent à celles du lave-vaisselle.

Prévoyez des trous dans les meubles de la cuisine pour le tuyau d'arrivée d'eau, le tuyau de vidange et le câble d'alimentation secteur.

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

Raccordement à l'arrivée d'eau

Tuyau d'arrivée d'eau

L'appareil est doté de systèmes de sécurité qui empêchent l'eau de repartir dans le système d'eau potable.

Branchez l'appareil à une arrivée d'eau chaude (max. 60°) ou d'eau froide.

Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

Un robinet d'arrivée d'eau facilement accessible doit se trouver à proximité du lave-vaisselle.

Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".

Si le tuyau d'arrivée d'eau est trop court, remplacez-le par un tuyau plus long haute pression. Ne rallongez pas le tuyau d'arrivée d'eau. Il est possible de tourner l'extrémité du tuyau qui est raccordée au lave-vaisselle pour faciliter l'installation. Procédez comme suit :

1. Desserrez l'écrou.
2. Tournez le tuyau.
3. Resserrez l'écrou.

AVERTISSEMENT

Vérifiez que l'écrou et autres branchements sont bien resserrés avant de positionner le lave-vaisselle.

AVERTISSEMENT

Utilisez toujours un nouveau tuyau d'arrivée d'eau. N'utilisez pas des tuyaux provenant d'anciens appareils.

Tuyau de vidange

L'appareil est doté d'un système anti-débordement pour empêcher tout risque de dommage. En cas d'anomalie, la pompe de vidange se met automatiquement en fonctionnement pour éliminer l'eau du lave-vaisselle.

AVERTISSEMENT

Le système anti-débordement se met en marche quand le lave-vaisselle est à l'arrêt, uniquement si l'appareil est branché sur secteur.

Il existe 2 façons d'installer le tuyau de vi-dange d'eau :

1. Attachez la pièce en plastique incurvée à l'extrémité du tuyau.

Placez le tuyau de vidange dans l'évier.

1. Raccordez le tuyau de vidange au système d'évacuation.

Le tuyau doit se trouver à moins de 75 cm au-dessus du bas du lave-vaisselle pour éviter les problèmes de fonctionnement.

1 2 max 75 cm

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle

Branchement électrique

AVERTISSEMENT

Le fabricant ne peut être tenu responsable en cas de non-respect de ces mesures de sécurité. Mettez l'appareil à la terre conformément aux instructions.

Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale.

Utilisez toujours une prise à l'épreuve des chocs.

N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent un risque d'incendie.

Ne remplacez pas le câble secteur vous-même. Contactez le service après-vente de votre magasin vendeur.

Assurez-vous que la prise est accessible après l'installation.

Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la prise.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

AVERTISSEMENT

Pour mettre l'appareil au rebut, procédez de la manière suivante :

• Débranchez l'appareil.
• Coupez le câble secteur et la prise ; jetez-les.

- Eliminez le verrou de la porte. Ainsi, les enfants ne peuvent pas s'enfermer dans l'appareil et mettre leur vie en danger.

- Débranchez l'appareil. - Coupez le câble secteur et la prise ; jetez-les. - Eliminez le verrou de la porte. Ainsi, les enfants ne peuvent pas s'enfermer dans l'appareil et mettre leur vie en danger.

Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin online sur:

www.aeg-electrolux.be
