Merk	AEG-Electrolux
Model	Favorit 52860 s
Producttype	Inbouwvaatwasser 6 couverts
Afmetingen (B x H x D)	54,5 x 44,7 x 48-49 cm
Capaciteit	6 couverts
Waterdruk	0,8 - 10 bar (0,08 - 1,0 MPa)
Elektrische aansluiting	Zie typeplaatje (spanning, vermogen, zekering)
Aantal programma's	5 programma's: INTENSIV CARE, AUTO, ECO, 30 MIN, NIGHT CYCLE
Energieverbruik ECO-programma	0,63 kWh
Waterverbruik ECO-programma	7 liter
Duur ECO-programma	Variabel (ongeveer 90-120 min volgens handleiding)
Waterontharder	Ja, elektronisch instelbaar (niveaus 1-5)
Zouttoevoer	Zoutreservoir met vulindicator
Spoelvloeistoftoevoer	Instelbare dispenser (6 niveaus), inhoud ~150 ml
Uitgestelde startfunctie	Ja, van 1 tot 19 uur
Nachtstilte Plus functie	Stil programma (25% geluidsreductie)
Digitale weergave	Toont duur, resterende tijd, foutcodes
Onderhoud	Reiniging van filters en sproeiarm
Antivriesbescherming	Niet installeren onder 0°C
Veiligheid	Overloopbeveiliging, kinderslot, deurvergrendeling

Veelgestelde vragen - Favorit 52860 s AEG-ELECTROLUX

Wat te doen als de vaatwasser niet start?

Controleer of de deur goed gesloten is, of de stekker in het stopcontact zit en of de zekering niet is gesprongen. Als er een uitgestelde start is ingesteld, annuleer deze dan.

Het foutcode 10 verschijnt, wat betekent dit?

De vaatwasser krijgt geen water. Controleer of de waterkraan open is en of de filters niet verstopt zijn.

Hoe reinig ik de filters?

Open de deur, verwijder de manden, haal de filters uit de bodem en reinig ze onder stromend water. Plaats ze daarna correct terug.

Hoe stel ik de waterontharder in?

Zet het apparaat in programmeermodus, druk op de toetsen B en C tot de indicatielampjes knipperen, druk vervolgens op A om het niveau te wijzigen.

Waarom is mijn vaat niet schoon na het wassen?

Controleer het geselecteerde programma, de plaatsing van de vaat, de staat van de filters en de hoeveelheid wasmiddel.

Wat te doen bij kalkaanslag op het servies?

Controleer het niveau van het regeneratiezout en de instelling van de waterontharder.

Hoe gebruik ik het programma Nachtstilte Plus?

Selecteer het programma NIGHT CYCLE. Dit programma is zeer stil en duurt langer, ideaal "s nachts.

Wat te doen als het spoelvloeistofreservoir leeg is?

Vul het reservoir met speciale vaatwasserspoelvloeistof tot aan de max-markering.

Kan ik alles-in-1-tabletten gebruiken?

Ja, maar controleer de waterhardheid. Stel de waterontharder in op het laagste niveau en pas zo nodig de spoelvloeistof aan.

Hoe ontgrendel ik de vaatwasser na een stroomstoring?

Het programma hervat automatisch na het herstel van de stroom. Als dit niet gebeurt, annuleer het programma dan door op de toetsen B en C te drukken.

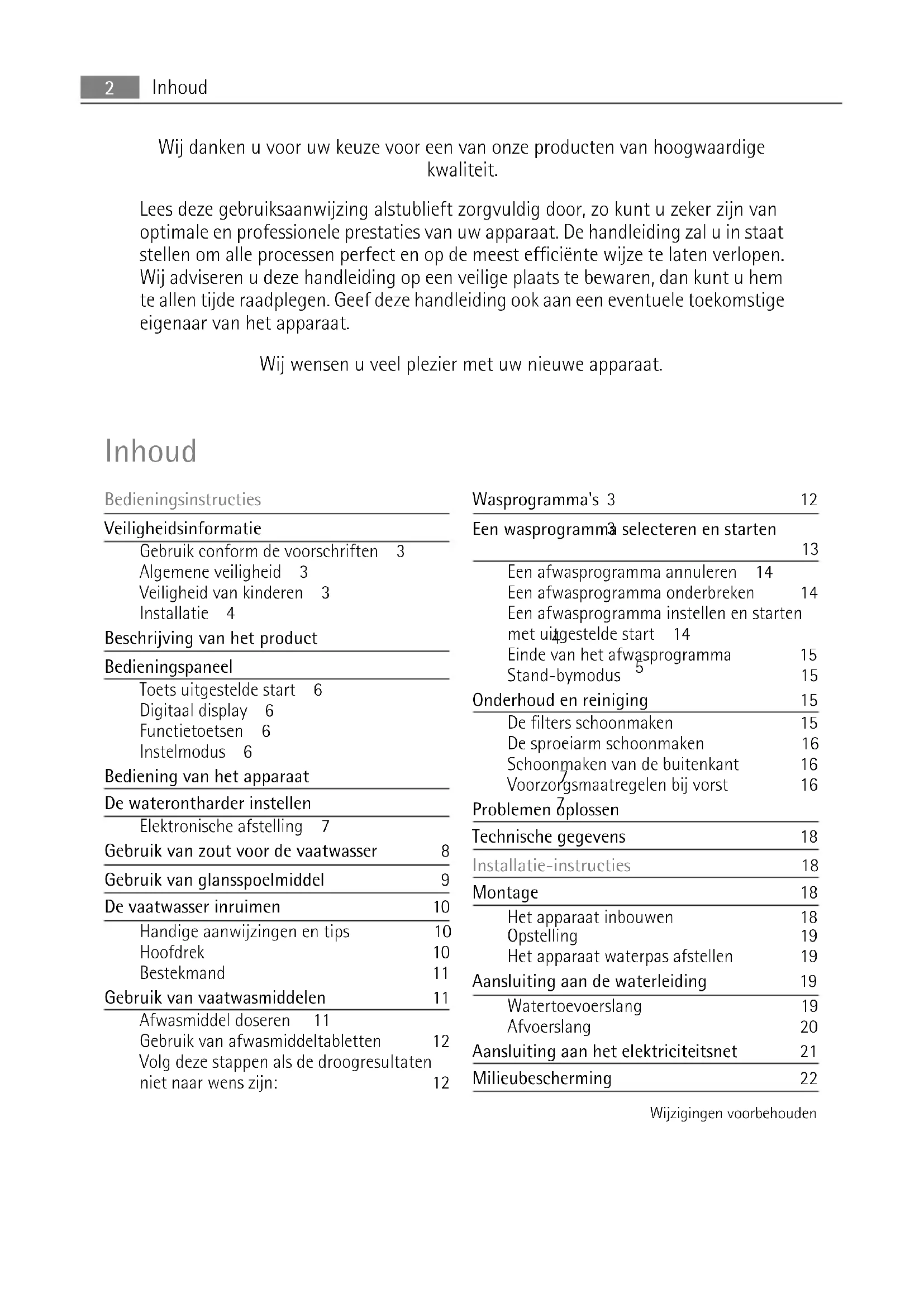

GEBRUIKSAANWIJZING Favorit 52860 s AEG-ELECTROLUX

Wij danken u voor uw keuze voor een van onze producten van hoogwaardige kwaliteit.

Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van optimale en professionele prestaties van uw apparaat. De handleiding zal u in staat stellen om alle processen perfect en op de meest efficiënte wijze te laten verlopen. Wij adviseren u deze handleiding op een veilige plaats te bewaren, dan kunt u hem te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige eigenaar van het apparaat.

Wij wensen u veel plezier met uw nieuwe apparaat.

Inhoud

Bedieningsinstructies

Veiligheidsinformatie
Gebruik conform de voorschriften 3
Algemene veiligheid 3
Veiligheid van kinderen 3
Installatie 4
Beschrijving van het product
Bedieningspaneel
Toets uitgestelde start 6
Digitaal display 6
Functietoetsen 6
Instelmodus 6
Bediening van het apparaat
De waterontharder instellen
Elektronische afstelling 7
Gebruik van zout voor de vaatwasser	8
Gebruik van glansspoelmiddel	9
De vaatwasser inruimen	10
Handige aanwijzingen en tips	10

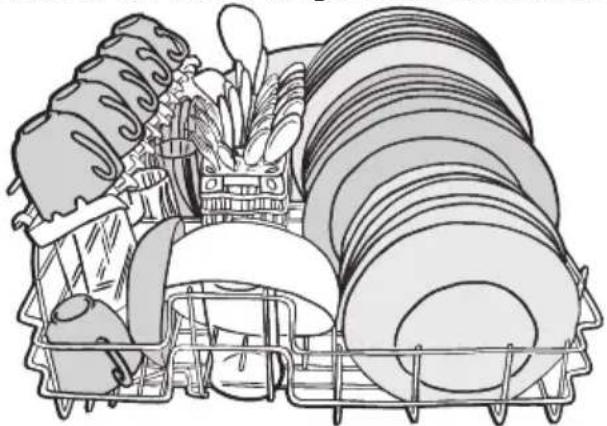

Hoofdrek	10

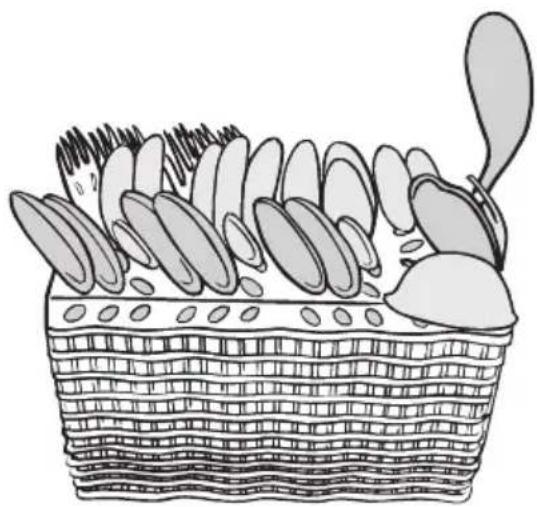

Bestekmand	11
Gebruik van vaatwasmiddelen	11

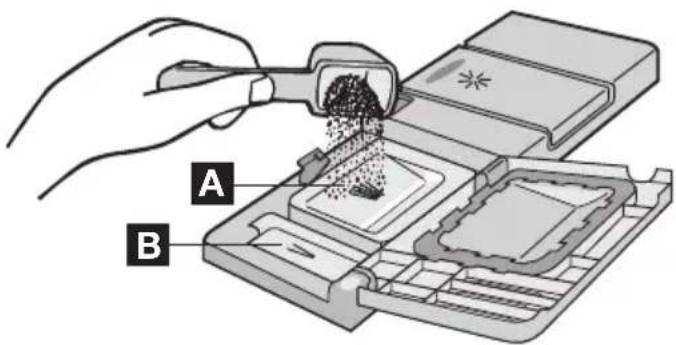

Afwasmiddel doseren 11
Gebruik van afwasmiddeltabletten	12
Volg deze stappen als de droogresultaten niet naar wens zijn:	12

Wasprogramma's 3	12
Een wasprogramma selecteren en starten	13
Een afwasprogramma annuleren 14
Een afwasprogramma onderbreken 14
Een afwasprogramma instellen en starten met uigestelde start 14
Einde van het afwasprogramma 5	15
Stand-bymodus 5	15
Onderhoud en reiniging	15

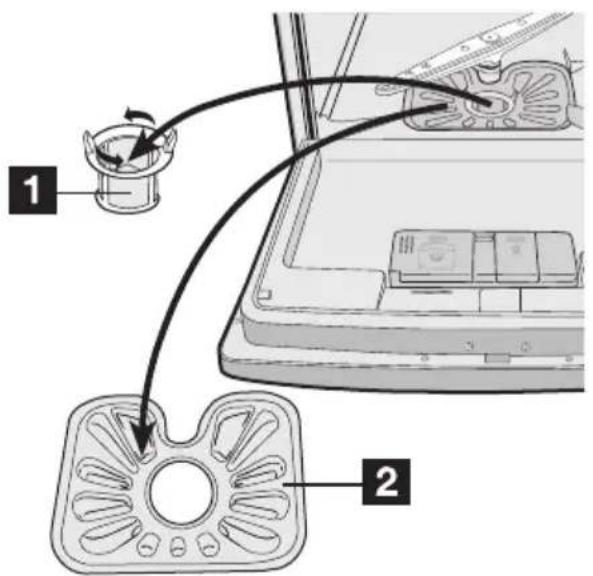

De filters schoonmaken	15
De sproeiarm schoonmaken	16
Schoonmaken van de buitenkant	16
Voorzorgsmaatregelen bij vorst	16
Problemen oplossen
Technische gegevens	18
Installatie-instructies	18
Montage	18
Het apparaat inbouwen	18
Opstelling	19
Het apparaat waterpas afstellen	19
Aansluiting aan de waterleiding	19

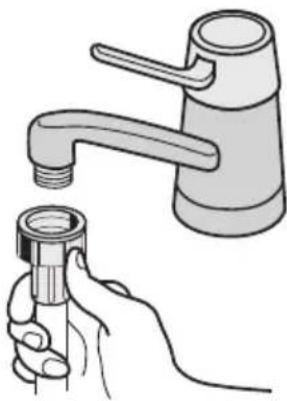

Watertoevoerslang	19
Afvoerslang	20
Aansluiting aan het elektriciteitsnet	21
Milieubescherming	22

Wijzigingen voorbehouden

Bedieningsinstructies

Veiligheidsinformatie

Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren. Bewaar deze instructies altijd bij het apparaat, zelfs wanneer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat.

Gebruik conform de voorschriften

• Het apparaat is uitsluitend ontworpen voor huishoudelijk gebruik.
• Gebruik het apparaat alleen om huishoudelijk keukengerei dat geschikt is voor afwasmachines, schoon te maken.
• Doe geen oplosmiddelen in het apparaat. Pas op voor explosiegevaar.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt naar beneden in de bestekmand. Als dat niet past, leg ze dan horizontaal op het hoofdrek.
• Gebruik alleen merkproducten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).
• Als u de deur opent als het apparaat in werking is, kan er hete stoom ontsnappen. Gevaar voor brandwonden.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Haal, als het afwasprogramma is afgelopen, de stekker uit het stopcontact en draai de waterkraan dicht.
• Alleen een bevoegde servicemonteur mag dit apparaat repareren. Gebruik alleen originele reserveonderdelen.
• Voer de reparaties niet zelf uit om letsel en schade aan het apparaat te voorkomen. Neem altijd contact op met onze service-afdeling.

Algemene veiligheid

• Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.
• Volg de veiligheidsinstructies van de afwasmiddelfabrikant op om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit de afwasmachine. Er kan afwasmiddel in uw apparaat achtergebleven zijn.
• Sluit de deur altijd als u het apparaat niet gebruikt om letsel te voorkomen. Bovendien struikelt u zo niet over de deur.
• Ga niet op de open deur zitten of staan.

Veiligheid van kinderen

• Alleen volwassenen mogen dit apparaat gebruiken. Kinderen moeten in de gaten gehouden worden om te voorkomen dat zij met het apparaat gaan spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking.

• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen niet aanraken.

• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controleer of het apparaat niet is beschadigd tijdens het vervoer. Sluit een beschadigd apparaat niet aan. Neem, indien nodig, contact op met de leverancier.
• Verwijder de verpakking vóór de eerste ingebruikneming.
• Een gekwalificeerd en bekwaam persoon moet de elektrische installatie uitvoeren.
• Een gekwalificeerd en bekwaam persoon moet het loodgieterswerk uitvoeren.
• Wijzig de specificaties van dit product niet en verander dit product niet. Gevaar voor letsel en schade aan het apparaat.

• Het apparaat niet gebruiken:

• als de hoofdkabel of waterslangen beschadigd zijn,

• als het bedieningspaneel, werkblad of plint zodanig beschadigd zijn, dat u bij het inwendige van het apparaat kan komen.

Neem contact op met onze service-afdeling.

- Boor niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

WAARSCHUWING!

Volg nauwkeurig de instructies op voor de elektrische en wateraansluitingen.

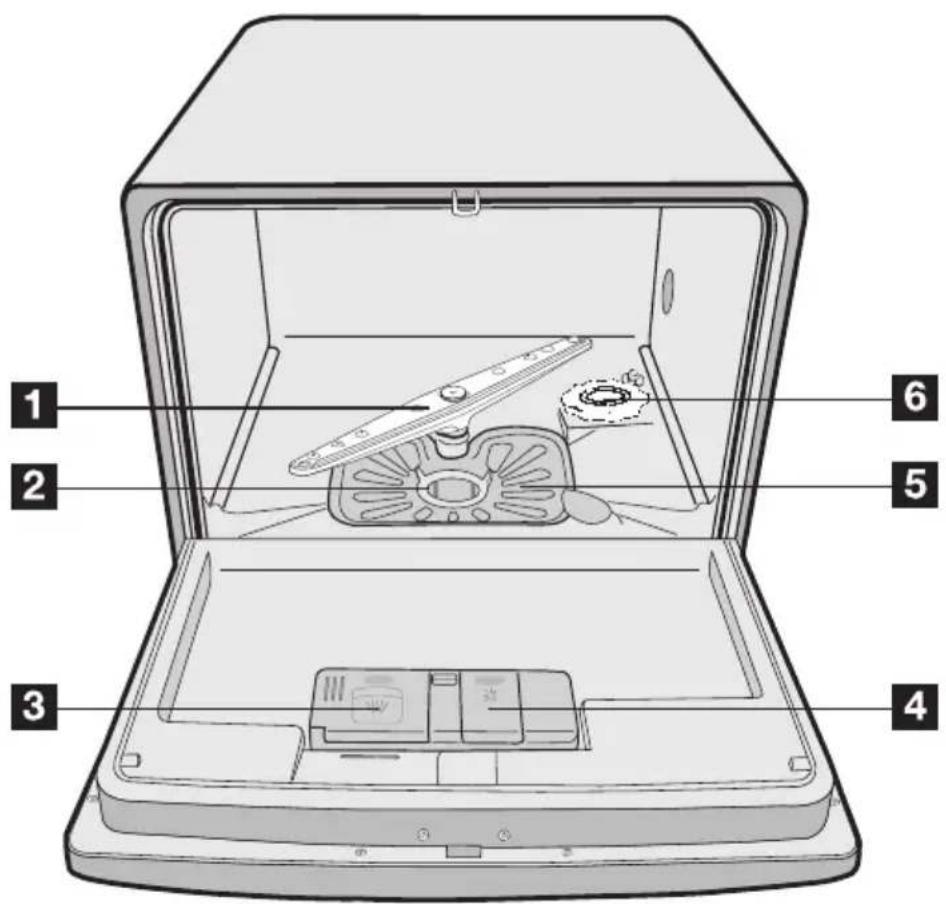

Beschrijving van het product

1 2 3 4 5 6

1 Sproeiarm
2 Microfilter
3 Afwasmiddeldoseerbakje
4 Glansmiddeldoseerbakje
5 Platte filter
6 Zoutreservoir

Het typeplaatje bevindt zich aan de rechterkant van het apparaat.

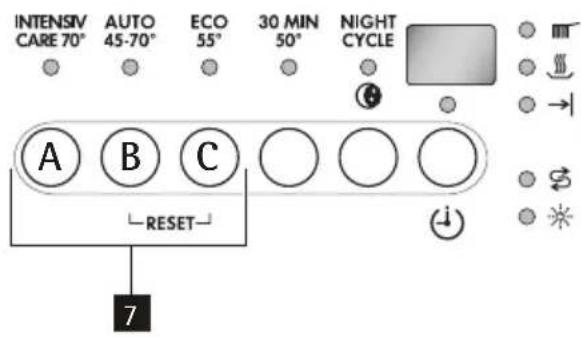

Bedieningspaneel

INTENSIVE CABLE 20" AUTO 45-70" SCO 50" 30 MIN 50" NIGHT CIRCLE 6 5 12 -BESTT 4

INTENSIV CARE 70° AUTO 45-70° ECO 55° 30 MIN 50° NIGHT CYCLE A B C RESET 7

1 Aan-/uit-toets
2 Programmakeuzetoetsen
3 Toets nachtcyclus / (NIGHT CYCLE)
4 Toets uitgestelde start
5 ndicatielampjes
6 Digitaal display
7 Functietoetsen

Indicatielampjes

Het indicatielampje gaat aan wanneer de wasfase of spoelfase loopt.

Indicatielampjes
	Het indicatielampje gaat aan als de droogfase loopt.
→|	Het indicatielampje gaat aan wanneer het af-wasprogramma is afgelopen.
1)	Het indicatielampje gaat aan als er zout bijge-vuld moet worden. Zie het hoofdstuk 'Gebruik van zout voor afwasmachines'.Het indicatielampje voor zout blijft enkele uren aan, maar heeft geen ongewenst effect op de werking van het apparaat.
1)	Het indicatielampje gaat aan als er glansmiddel bijgevuld moet worden. Zie hoofdstuk 'Gebruik van glansmiddel'.

1) Het indicatielampje gaat uit als een afwasprogramma loopt.

Toets uitgestelde start

Gebruik de toets uitgestelde start om de start van het afwasprogramma met 1 tot 19 uur uit te stellen. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.

Digitaal display

Op het display verschijnt:

• Aangepast niveau van de waterontharder.
• Programmaduur.
• Resterende tijd tot het einde van het programma.
• Einde van het afwasprogramma.
• Aantal uitgestelde uren tot de start.
• Foutcodes.

Toets NACHTCYCLUS

Nachtcyclus is een stil afwasprogramma dat u niet zal storen, zelfs niet als u slaapt. U kunt het instellen:

• 'snachts
- of op tijden met dalurentarief.

Tijdens de Nachtcyclus draait de pomp op een langzame snelheid om een verminderen van het geluidsniveau van 25% te halen, vergeleken met het gewone programma. Dit heeft tot gevolg dat het programma lang duurt.

Functietoetsen

Gebruik de functietoetsen voor deze handelingen:

• het instellen van de waterontharder. Zie hoofdstuk 'De waterontharder instellen'.
• het annuleren van het lopende afwasprogramma of aftellende uitgestelde start. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.

Instelmodus

Het apparaat staat in de instelmodus als alle programma-indicatielampjes aan zijn. Het apparaat moet in de instelmodus staan voor deze bewerkingen:

• het instellen van een afwasprogramma.
• het instellen van het niveau van de waterontharder.

Als een programma-indicatielampje aan gaat, annuleer dan het programma om naar de instelmodus terug te keren. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.

Bediening van het apparaat

Zie de volgende instructies voor elke stap van de procedure:

1. Controleer of het niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.
2. Vul het zoutreservoir met zout voor afwasmachines.
3. Vul het glansmiddeldoseerbakje met glansmiddel.
4. Plaats bestek en serviesgoed in de afwasmachine.
5. Stel het juiste programma in voor het type lading en mate van vervuiling.
6. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
7. Start het afwasprogramma.

Als u afwasmiddeltabletten gebruikt, zie hoofdstuk 'Gebruik van tabletten'.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten kunnen een negatieve invloed hebben op de werking van het apparaat.

De waterhardheid wordt gemeten in de volgende gelijkwaardige schalen:

• Duitse graden (dH°).
• Franse graden (°TH).
• mmol/l (millimol per liter - een internationale eenheid voor de hardheid van water).
• Clarke.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Waterhardheid				Instelling wa- terhardheid	Niveau digita- le display
°dH mmol/l °TH Clarke
>24	>4,2	>40	>28	5	5 L
18- 24 3.2-	4.2 32- 40 22-	28 4			4 L
12- 18 2.1-	3.2 19- 32 13-	22 3			3 L
4- 12	0.7- 2.1	7- 19	5 -13	2	2 L
< 4 < 0,7 < 7		< 5		1 1)	1 L

1) Geen zout nodig.

De waterontharder is in de fabriek ingesteld op niveau 3.

1. Schakel het apparaat in.

2. Zorg dat het apparaat in de instelmodus staat.

3. Druk op de functietoetsen B en C en houd deze vast totdat de indicatielampjes van de functietoetsen A, B en C beginnen te knipperen.

4. Laat de functietoetsen B en C los.

5. Druk op functietoets A.

- De indicatielampjes van functietoetsen B en C gaan uit.

- Het indicatielampje van functietoets A blijft knipperen.

- Het digitale display geeft het huidige niveau aan.

Voorbeeld: het digitale display toont ∃ L = niveau 3.

1. Druk nogmaals op functietoets A om het niveau van de waterontharder met één stap te verhogen.

2. Druk op de aan-/uit-toets om de bewerking op te slaan.

Gebruik van zout voor de vaatwasser

LET OP!

Gebruik alleen zout voor afwasmachines. Andere soorten zout die niet geschikt zijn voor afwasmachines kunnen schade toebrengen aan de waterontharder.

LET OP!

Zoutkorrels en zout water op de bodem van het apparaat kunnen roest veroorzaken. Vul het apparaat met zout voordat u een afwasprogramma start om roest te voorkomen.

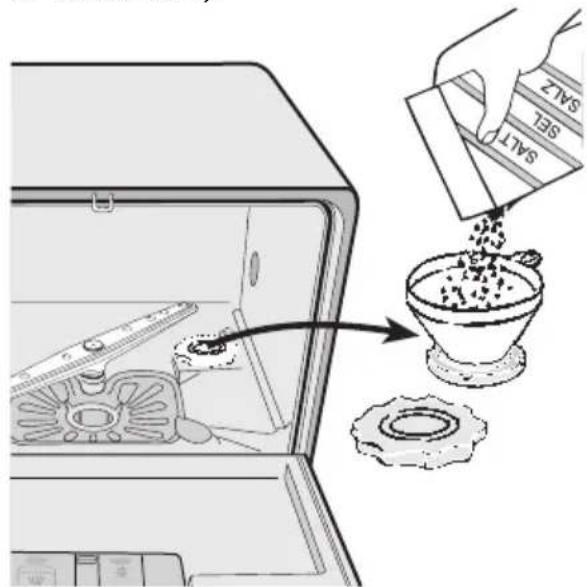

Volg deze stappen om het zoutreservoir te vullen:

1. Draai de dop linksom om het zoutreservoir te openen.

2. Vul het zoutreservoir met 1 liter water (alleen de eerste keer).

3. Gebruik de trechter om het zoutreservoir te vullen met zout.

1. Verwijder het zout rond de opening van het zoutreservoir.

2. Draai de dop rechtsom om het zoutreservoir te sluiten.

Het is normaal dat water uit het zoutreservoir stroomt wanneer u dit vult met zout.

Als u de waterontharder op niveau 1 instelt, gaat het indicatielampje voor zout uit.

Gebruik van glansspoelmiddel

LET OP!

Gebruik alleen merkglansmiddelen voor afwasmachines.

Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinereinigings-middel, vloeibaar afwasmiddel). Dit kan het apparaat beschadigen.

Glansmiddel zorgt ervoor dat serviesgoed vrij van vlekken is en streeploos opdroogt.

Glansmiddel wordt tijdens de laatste keer spoelen automatisch gedoseerd.

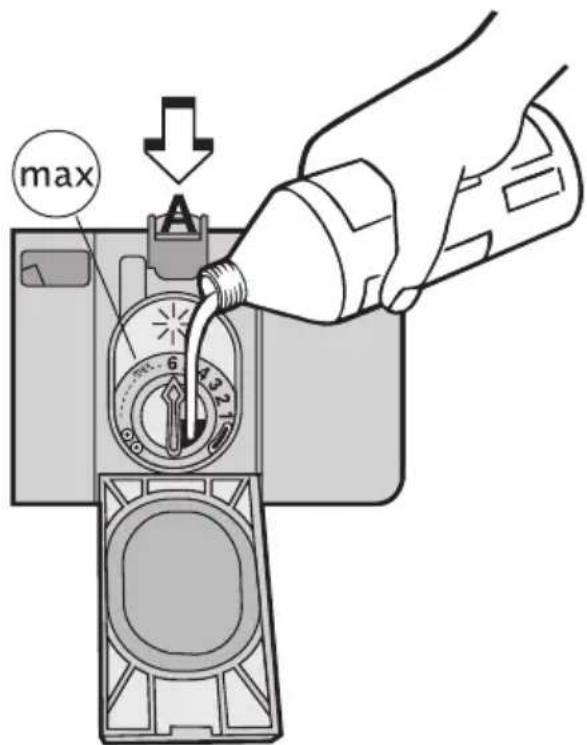

Volg deze stappen om het glansmiddeldoseerbakje te vullen:

max 4321

1. Druk op de vrijgaveknop (A) om het glansmiddeldoseerbakje te openen.

2. Vul het glansmiddeldoseerbakje met glansmiddel. Het maximale vulniveau wordt aangegeven door "max".

3. Verwijder gemorst glansmiddel met een absorberend doekje om te voorkomen dat er te veel schuim ontstaat tijdens het wassen.

4. Sluit het glansmiddeldoseerbakje.

De capaciteit van het glansmiddeldoseerbakje is ongeveer 150 ml. De hoeveelheid van het glansmiddel is voldoende voor ongeveer 60 afwasprogramma's.

De glansmiddeldosering afstellen

Het apparaat in in de fabriek ingesteld op stand 1.

U kunt de dosering instellen tussen niveau 1 - 6 ( 1 - 6 ml spoelmiddel).

Kijk naar de afwasresultaten om de glansmiddeldosering aan te passen ("Wat te doen als...").

Start met de laagste dosering.

Draai de pijl naar rechts om de dosering te verhogen.

Verhoog de dosering als er na afloop van het programma waterdruppels of kalkvlekken op het serviesgoed achterblijven.

De vaatwasser inruimen

Handige aanwijzingen en tips

LET OP!

Gebruik het apparaat alleen voor huishoudelijk keukengerei dat geschikt is voor afwasmachines.

Gebruik het apparaat niet om voorwerpen die water kunnen opnemen (sponzen, huis-houddoekjes, enz.) te reinigen.

- Volg deze stappen voordat u serviesgoed en bestek laadt:

• Verwijder alle voedselresten en vuil.
• Laat aangebakken voedselresten eerst inweken.

- Volg deze stappen terwijl u serviesgoed en bestek laadt:

• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden.
• Zorg er voor dat het water niet in het reservoir of een diepe pan kan verzamelen.
• Zorg er voor dat serviesgoed en bestek niet in elkaar liggen.
• Zorg er voor dat serviesgoed en bestek elkaar niet overlappen.
• Zorg er voor dat glazen andere glazen niet aanraken.

• Leg kleine voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden.

• Voorwerpen van kunststof drogen niet zo goed als porselein en stalen voorwerpen.
• Leg lichte voorwerpen in het hoofdrek. Zorg er voor dat de voorwerpen niet verschuiven.

LET OP!

Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start.

Hoofdrek

Rangschik dekschalen en grote deksels langs de rand van het rek. Plaats voorwerpen op en onder de kopjesrekken. Het water moet aan alle kanten van het serviesgoed kunnen komen.

U kunt de kopjesrekken wegklappen om hogere voorwerpen te reinigen.

Zet geen lange messen rechtop in de bestekmand om letsel te voorkomen.

Lang en/of scherp snijgereedschap moet horizontaal in het hoofdrek worden gelegd. Wees voorzichtig met scherpe voorwerpen zoals messen.

Gebruik de bestekmand voor:

- vorken en lepels met het handvat naar beneden. - messen met het handvat omhoog. De bestekmand heeft een bestekrooster dat verwijderd kan worden.

Laat bestek niet aan elkaar kleven.

Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u de deur sluit.

Gebruik van vaatwasmiddelen

Gebruik alleen afwasmiddelen (poeder, vloeibaar of tablet) die geschikt zijn voor afwasmiddelen.

Volg de gegevens op de verpakking op:

• dosering aanbevolen door de fabrikant.
• aanbevelingen omtrent opslag.

De instructies op de verpakking verwijzen normaliter naar grote afwasmachines (12 instellingen).

Gebruik niet meer dan de juiste hoeveelheid afwasmiddel om het milieu te sparen.

Afwasmiddel doseren

Volg deze stappen om het afwasmiddelbakje te vullen:

1. Open het deksel van het afwasmiddelbakje.
2. Vul het afwasmiddelbakje (A) met af- wasmiddel.
3. Als u een wasprogramma gebruikt met een voorwasfase, doet u ook afwasmiddel in het voorwasdoseerbakje ( B).

Deze dosering wordt gebruikt tijdens de voorwasfase.

A B

1. Sluit het deksel van het afwasmiddelbakje.

Gebruik van afwasmiddeltabletten

Doe het afwasmiddeltablet in het afwasmiddeldoseerbakje (A).

Afwasmiddeltabletten bevatten:

• af was middel
• glansmiddel
• andere schoonmaakmiddelen.

Volg deze stappen om afwasmiddeltabletten te gebruiken:

1. Zorg er voor dat de afwasmiddeltabletten geschikt zijn voor de waterhardheid in uw omgeving. Zie de instructies van de fabrikant.
2. Stel het laagste niveau in voor de waterhardheid en de glansmiddeldosering.

Het is niet nodig om het zoutreservoir en het glansmiddeldoseerbakje te vullen.

Volg deze stappen als de droogresultaten niet naar wens zijn:

1. Vul het glansmiddeldoseerbakje met glansmiddel.
2. Stel de dosering van het glansmiddel in op stand 2.

Volg deze stappen om opnieuw afwasmiddelpoeder te gebruiken:

1. Vul het zoutreservoir en het glansmiddeldoseerbakje.
2. Stel de waterontharder in op het hoogste niveau.
3. Draai een wasprogramma zonder serviesgoed.
4. Stel de waterontharder af. Zie hoofdstuk 'De waterontharder instellen'.
5. Stel de glansmiddeldosering af.

Verschillende merken afwasmiddel hebben een ander oplostraject. Sommige afwasmiddeltabletten geven niet het beste reinigingsresultaat tijdens korte wasprogramma's. Gebruik lange wasprogramma's als u afwasmiddeltabletten gebruikt om het afwasmiddel volledig te verwijderen.

Wasprogramma's

1) Tijdens het afwasprogramma "Auto" wordt de hoeveelheid vuil op het serviesgoed bepaald door de troebelheid van het water. De programmaduur en het water- en energieverbruik kunnen variëren; dit hangt af van het feit of het apparaat geheel of gedeeltelijk is gevuld en of het servies licht of sterk is vervuild. De temperatuur van het water wordt automatisch ingesteld tussen 45 °C en 70 °C.
2) Testprogramma voor testinstanties. Zie voor testgegevens het aparte informatieblad.
Wasprogramma's

Programma	Mate van vervuiling	Soort ser-viesgoed	Beschrijving programma
INTENSIV CARE	Sterk ver-vuild	Servies-goed, be-stek, potten en pannen	VoorwasHoofdwas tot 70°C2 tussentijdse spoelgangenLaatste spoelgangDrogen
AUTO1)	Gemengd normaal en licht vervuild	Servies-goed, be-stek, potten en pannen	VoorwasHoofdwas tot 45 °C of 70 °C1 of 2 tussentijdse spoelgangenLaatste spoelgangDrogen
ECO 2)	Normaal vervuild	Serviesgoed en bestek	VoorwasHoofdwas tot 55°C1 tussentijdse spoelgangLaatste spoelgangDrogen
30 MIN	Normaal of licht vervuild	Serviesgoed en bestek	Hoofdwas tot 50°C1 tussentijdse spoelgangLaatste spoelgang
NIGHT CYCLE	Normaal vervuild	Serviesgoed en bestek	VoorwasHoofdwas tot 55°C1 tussentijdse spoelgangLaatste spoelgangDrogen

Verbruikswaarden

Programma Programmaduur(in minuten)1)		Energieverbruik(in kWh)	Waterverbruik(in liter)
INTENSIV CARE	- 1,0 9
AUTO	- 0,5-0,8 5-9
ECO	- 0,63 7
30 MIN	- 0,45 6
NIGHT CYCLE	- 0,7 8

1) Het digitale display toont de duur van het programma.

De druk en de temperatuur van het water, de variaties in stroomtoevoer en de hoeveelheid serviesgoed kunnen deze waarden veranderen.

Een wasprogramma selecteren en starten

Stel het afwasprogramma in met de deur op een kier. Het afwasprogramma start alleen nadat u de deur heeft gesloten. Tot dat moment kunnen de instellingen nog worden gewijzigd.

Volg deze stappen om een afwasprogramma in te stellen en te starten:

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.

3. Druk op een van de programmatoetsen. Zie hoofdstuk 'Afwasprogramma's'.

4. Het programma-indicatielampje gaat aan.

5. Alle andere programma-indicatielampjes gaan uit.
6. De duur van het programma knippert op het digitale display.

7. Het fasecontrolelampje voor het afwasprogramma begint te knipperen.

8. Sluit de deur.

9. Het afwasprogramma start automatisch.

10. Het fase-indicatielampje voor het afwasprogramma gaat aan.

Wanneer het afwasprogramma loopt, kunt u het programma niet wijzigen. Annuleer het afwasprogramma.

WAARSCHUWING!

Onderbreek of annuleer een afwasprogramma alleen als dit nodig is.

LET OP!

Open de deur voorzichtig. Er kan hete stoom vrijkomen.

Een afwasprogramma annuleren

1. Druk op functietoetsen B en C en houd vast totdat alle programma-indicatielampjes aan gaan.
2. Laat de functietoetsen B en C los om het afwasprogramma te annuleren.
   Op dit punt kunt u de volgende stappen uitvoeren:
3. Schakel het apparaat uit.
4. Stel een nieuw afwasprogramma in.
   Vul het afwasmiddeldoseerbakje met afwasmiddel voordat u een nieuw afwasprogramma instelt.

Een afwasprogramma onderbreken

Open de deur.

- Het programma stopt.

Sluit de deur.

- Het programma gaat verder vanaf het punt dat het was onderbroken.

Een afwasprogramma instellen en starten met uitgestelde start

1. Druk op de aan/uit-knop.
2. Een afwasprogramma instellen.
3. Druk op de toets uitgestelde start totdat het display de juiste duur van de uitgestelde start van het afwasprogramma toont.

4. Het indicatielampje uitgestelde start gaat aan.

5. Sluit de deur.

6. Het cijfer op de display gaat continu branden.

7. Het aftellen van de uitgestelde start begint.
8. Het aftellen van de uitgestelde start telt af in stappen van 1 uur.
9. Als het aftellen verstreken is, start het afwasprogramma automatisch.

Open de deur niet tijdens het aftellen om het aftelproces niet te onderbreken. Als u de deur weer sluit, gaat het aftellen verder vanaf het punt van onderbreking.

De uitgestelde start annuleren:

1. Druk op functietoetsen B en C en houd vast totdat alle programma-indicatielampjes aan gaan.

- Als u een uitgestelde start annuleert, moet u ook het afwasprogramma annuleren.

1. Stel een nieuw afwasprogramma in.

U kunt ook het afwasprogramma selecteren en de uitgestelde start instellen met de deur gesloten. Wanneer u op een programmatoets drukt, heeft u slechts 3 seconden om een ander afwasprogramma of een uitgestelde start te selecteren. Na deze 3 seconden, start het gekozen programma automatisch.

Einde van het afwasprogramma

Schakel het apparaat in deze omstandigheden uit:

• Het apparaat stopt automatisch.
• Op het display verschijnt 0.

• Het controlelampje einde programma gaat branden.

• Druk op de aan/uit-toets.

• Open de deur.

• Laat de deur enkele minuten op een kier staan voor betere droogresultaten. Haal de machine daarna pas leeg.

Laat het serviesgoed afkoelen voordat u het uit de afwasmachine haalt. Hete borden beschadigen sneller.

Stand-bymodus

Als u het apparaat na afloop van het afwasprogramma niet uitschakelt, wordt het apparaat automatisch in de stand-bymodus gezet. De stand-bymodus vermindert het energieverbruik.

Drie minuten na afloop van het programma gaan alle indicatielampjes uit en op het digitale display verschijnt een horizontale streep.

Druk op een van de toetsen (niet op de aan-/uittoets), om terug te keren naar de einde-programmamodus.

Onderhoud en reiniging

WAARSCHUWING!

Schakel het apparaat uit voordat u de filters schoon maakt.

De filters schoonmaken

LET OP!

Gebruik het apparaat niet zonder filters. Zorg er voor dat de filters juist zijn geplaatst. Zo niet, dan krijgt u onbevredigende wasresultaten en beschadigt u het apparaat.

Het apparaat heeft 2 filters:

Volg deze stappen om de filters schoon te maken:

1. Open de deur.
2. Verwijder het hoofdrek.
3. Verwijder de filters in de bodem van het apparaat.
4. Maak de filters schoon onder stromend water.
5. Plaats de filters terug.
6. Draai het microfilter rechtsom om te vergrendelen.

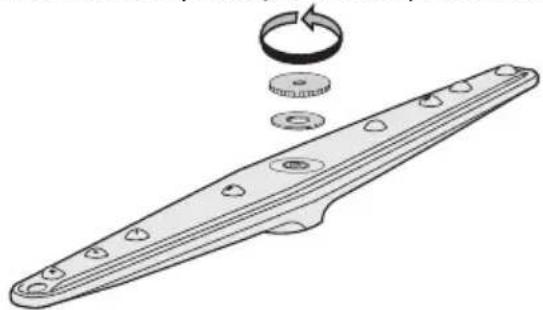

De sproeiarm schoonmaken

Bekijk de sproeiarm regelmatig. Verwijder voedselresten van de openingen in de sproeiarm.

Volg deze stappen om de sproeiarm te demonteren, indien nodig:

1. Draai de moer linksom.
2. Verwijder de sproeiarm.
3. Maak de openingen volledig schoon.

Schoonmaken van de buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutrale afwasmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (aceton, trichloroethyleen enz).

Voorzorgsmaatregelen bij vorst

LET OP!

Installeer het apparaat niet op een plek waar de temperatuur onder de 0 °C komt. De fabrikant is niet verantwoordelijk voor schade door vorst.

Als dit niet mogelijk is, leeg het apparaat en sluit de deur. Haal de watertoevoerslagn los en verwijder het water in de watertoevoerslang.

Problemen oplossen

Het apparaat start of stopt niet tijdens de werking.

Als er een storing is, probeer dan eerst het probleem zelf op te lossen. Als u het probleem zelf niet kunt oplossen, neem dan contact op met de klantenservice.

Storingscode en storing Mogelijke oorzaak en oplossing
• het digitale display toont,10De afwasmachine wordt niet gevuld met water	• De waterkraan is verstopt of aangezet met kalkaanslag.Maak de waterkraan schoon.• De waterkraan is dicht.Draai de waterkraan open.• Het filter in de watertoevoerslang is geblokkeerd.Maak het filter schoon.• De aansluiting van de watertoevoerslang is niet juist. De slang kan geknakt of ingedeukt zijn.Zorg er voor dat de aansluiting juist is.
• het digitale display toont,20Het afwaswater wordt niet afgevoerd	• De gootsteenafvoer is geblokkeerd.Ontstop de gootsteenafvoer.• De aansluiting van de waterafvoerslang is niet juist. De slang kan geknakt of ingedeukt zijn.Zorg er voor dat de aansluiting juist is.
• de afvoerpomp werkt continu• alle indicatielampjes op het bedieningspaneel gaan uitDe anti-overstromingsinrichting is geactiveerd	• Draai de waterkraan dicht en neem contact op met onze service-afdeling.
Het programma begint niet • De deur van het apparaat is niet gesloten.Sluit de deur.• De stekker zit niet in het stopcontact.Steek de stekker in het stopcontact.• De zekering in de meterkast is doorgebrand.Vervang de zekering.• De uitgestelde start is ingesteld.Annuleer de uitgestelde start om het programma onmid-dellijk te starten.

Sluit het apparaat aan na de controle. Het programma gaat verder vanaf het punt dat het was onderbroken. Als de storing zich opnieuw voordoet, neemt u contact op met de service-afdeling.

Deze gegevens zijn nodig om u snel en juist te helpen:

- Model beschrijving (Mod.)

- Productnummer (PNC)

- Serienummer (S.N.)

Raadpleeg het typeplaatje voor deze gegevens.

Schrijf de benodigde gegevens hier op:

Modelbeschrijving : ......

Productnummer : ......

Serienummer : ......

De schoonmaakresultaten zijn slecht
De borden zijn niet schoon	Het geselecteerde afwasprogramma is niet geschikt voor het type lading en mate van vervuiling.Het hoofdrek is niet goed ingedeeld, zodat het water er niet aan alle kanten bij kan.De sproeiarmen kunnen niet vrij draaien als gevolg van een on-juiste plaatsing van het serviesgoed.De filters zijn vuil of niet juist geplaatst.Er is te weinig of geen afwasmiddel gebruikt.
Er zitten kalkresten op de borden	Het zoutreservoir is leeg.De waterontharder is ingesteld op het verkeerde niveau.De dop van het zoutreservoir zit niet goed dicht.
Het serviesgoed is nat en dof	Er is geen glansmiddel gebruikt.Het glansmiddeldoseerbakje is leeg.
De glazen en borden verto-nen strepen, melkachtige vlekken of een blauwzweem	Verminder de glansmiddeldosering.
Opgedroogde waterdruppels op de glazen en de borden	Verhoog de dosering van het glansmiddel.Het afwasmiddel kan de oorzaak zijn.

Technische gegevens

Afmetingen Breedte	HoogteDiepte	54,5 cm44,7 cm48,0-49,0 cm
Elektrische aansluiting - Volta-ge - Totale vermogen - Zeke-ring	Gegevens van de elektrische aansluiting vindt u op het typepla-tje aan de achterkant van het apparaat.
Leidingwaterdruk Minimaal	Maximaal	0,8 bar (0,08 MPa)10 bar (1,0 MPa)
Capaciteit 6 couverts

Installatie-instructies

Montage

WAARSCHUWING!

Zorg er voor dat de stekker uit het stopcontact is gehaald tijdens de installatie.

Het apparaat inbouwen

Zet het apparaat naast een waterkraan en een afvoer.

Als u het apparaat op zijn plaats zet, zorg er dan voor dat de watertoevoerslangen niet geknakt of platgedrukt zijn.

Installeer het apparaat onder een gootsteen, keukenblad of ingebouwd.

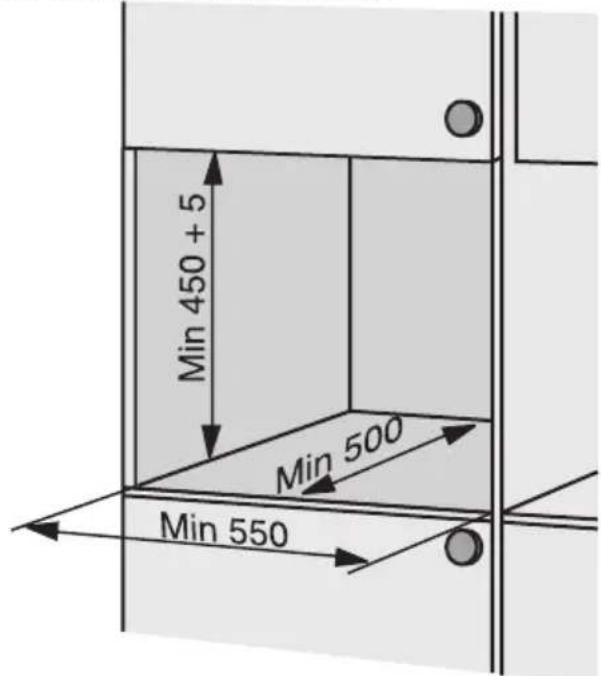

Opstelling

Installeer de afwasmachine in een keukenkastje.

Min 450 + 5 Min 500 Min 550

Zorg er voor dat de afmetingen van de opening overeenkomen met de gegeven afmetingen. Zorg ervoor dat er zich openingen in het kastje bevinden voor de toevoerslang, de water-afvoerslang en de hoofdkabel.

Het apparaat waterpas afstellen

Zorg er voor dat het apparaat waterpas staat, zodat de deur goed kan sluiten en afgedicht is. Als het apparaat waterpas staat, mag de deur de zijkanten van het keukenkastje niet raken. Als de deur niet juist sluit, draai dan de afstelbare pootjes losser of vaster totdat het apparaat waterpas staat.

Aansluiting aan de waterleiding

Watertoevoerslang

Het apparaat heeft veiligheidsfuncties om te voorkomen dat het water in het apparaat terugstroomt naar het drinkwatersysteem.

Sluit het apparaat aan een hete (max. 60°) of koude watertoevoer aan.

Gebruik een heet watertoevoer om het energieverbruik te verminderen, als het hete water door alternatieve, milieuvriendelijkere energiebronnen geproduceerd wordt (bijv. zonne- of fotovoltaïsche panelen en wind).

Het is belangrijk een waterkraan of afsluitkraan dichtbij de afwasmachine te hebben. Deze kranen moeten gemakkelijk toegankelijk zijn.

Sluit de watertoevoerslang aan op een waterkraan met een externe schroefdraad van 3/4".

Als de watertoevoerslang te kort is, vervang de watertoevoerslang dan met een geschikte, langere hogedrukslang. Sluit geen verlengde slang aan.

Om de installatie te laten passen is het mogelijk het uiteinde van de slang die aan de afwasmachine is aangesloten, te draaien. Ga als volgt te werk:

1. Draai de borgmoer los.
2. Draai de slang.
3. Draai de borgmoer vast.

Zorg er voor dat de borgmoer en alle andere bevestigingsmiddelen goed vast zitten voordat u de afwasmachine op zijn plaats zet.

WAARSCHUWING!

Gebruik altijd een nieuwe watertoevoerslang. Gebruik geen aansluitslangen van een oud apparaat.

Afvoerslang

Het apparaat heeft een waterbeveiligingssysteem om waterschade te voorkomen. Als er een storing is, begint de afvoerpomp automatisch het achtergebleven water uit de afwas-machine te pompen.

WAARSCHUWING!

Alleen als de afwasmachine aan het lichtnet is aangesloten, werkt het waterbeveiligings- systeem als de afwasmachine uit staat.

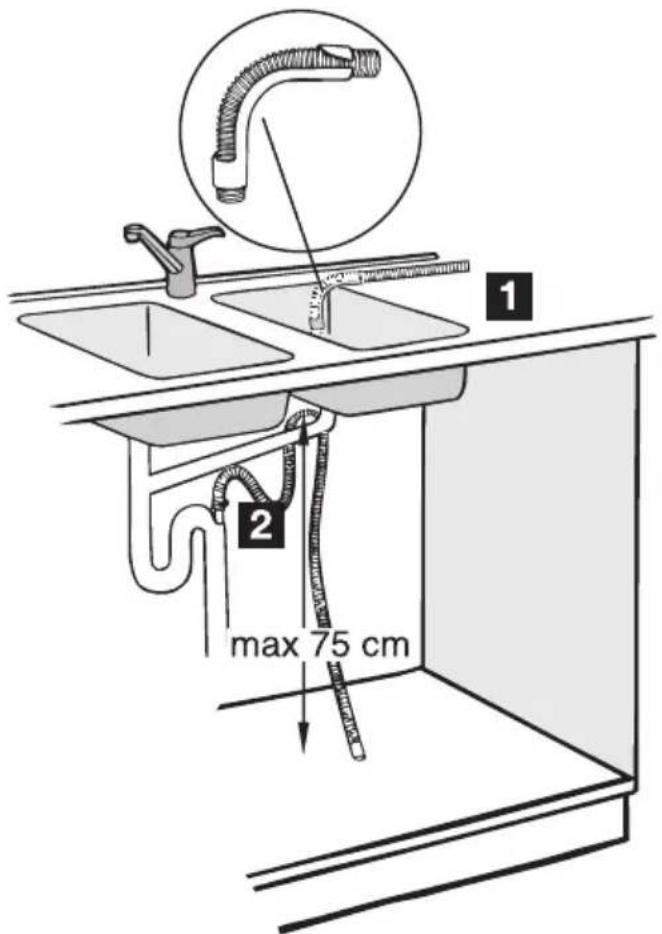

Twee procedures zijn mogelijk om de wa- terafvoerslang te installeren:

1. Plaats de kunststof beugel die aan het einde van de slang zit.

Leg de waterafvoerslang in de goot- steen.

1. Sluit de waterafvoerslang aan op het waterafvoersysteem.

De slang moet zich lager dan 75 cm boven de vloer van de afwasmachine bevinden om incorrecte werking van het apparaat te voorkomen.

1 2 max 75 cm

Verwijder het kunststofmembraan (A) als u de waterafvoerslang aan een sifon onder de gootsteen aansluit. Als u het membraan niet verwijdert, kunnen voedselresten een verstopping in de slang veroorzaken

Aansluiting aan het elektriciteitsnet

WAARSCHUWING!

De fabrikant is niet verantwoordelijk, als u deze veiligheidsmaatregelen niet opvolgt.

Aard het apparaat volgens de veiligheidsmaatregelen.

Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeen- komen met het voltage en stroomtype van uw lokale stroomleverancier.

Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

Gebruik geen meerwegspluggen, connectors en verlengsnoeren. Gevaar voor brand.

Vervang de hoofdkabels niet zelf. Neem contact op met de service-afdeling.

Zorg er voor dat de stekker toegankelijk is na de installatie.

Trek niet aan de kabel om het apparaat los te halen. Trek altijd aan de stekker zelf.

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS<, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

WAARSCHUWING!

Volg de volgende procedure om het apparaat weg te gooien:

• Trek de stekker uit het stopcontact.
• Snijd de hoofdkabels en stekkers af en gooi ze weg.
• Verwijder het slot van de deur. Dit voorkomt dat kinderen zichzelf in het apparaat in-sluiten en zo hun leven in gevaar brengen.

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op:

www.aeg-electrolux.be
