Favorit 45002 - Lave-vaisselle AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	12 couverts
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	5 programmes, incluant éco, intensif, rapide, délicat, et prélavage
Options supplémentaires	Fonction départ différé, réglage de la dureté de l'eau
Dimensions (HxLxP)	85 x 60 x 60 cm
Poids	45 kg
Consommation d'eau	12 litres par cycle
Entretien et maintenance	Filtres à nettoyer régulièrement, détartrage recommandé tous les 6 mois
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - Favorit 45002 AEG-ELECTROLUX

Pourquoi mon lave-vaisselle AEG-ELECTROLUX Favorit 45002 ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à la prise électrique et que le fusible n'est pas grillé. Assurez-vous également que la porte du lave-vaisselle est bien fermée.

Comment résoudre un problème de fuite d'eau ?

Vérifiez les joints de porte et les tuyaux pour détecter d'éventuelles déchirures ou obstructions. Assurez-vous aussi que le lave-vaisselle est de niveau et que le filtre est propre.

Les assiettes sortent-elles toujours sales, que faire ?

Vérifiez que les jets d'eau ne sont pas obstrués et que le bras gicleur tourne librement. Utilisez un détergent de qualité et ne surchargez pas le lave-vaisselle.

Pourquoi mon lave-vaisselle fait-il des bruits étranges ?

Des bruits peuvent provenir d'objets mal placés dans le panier ou d'un bras gicleur bloqué. Assurez-vous qu'aucun article n'entrave le fonctionnement des pièces mobiles.

Comment régler les problèmes de drainage ?

Vérifiez que le tuyau de drainage n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et qu'il n'y a pas de débris dans le fond du lave-vaisselle.

Quel type de sel régénérant dois-je utiliser ?

Utilisez uniquement du sel régénérant spécialement conçu pour les lave-vaisselle. Évitez le sel de table ou les alternatives.

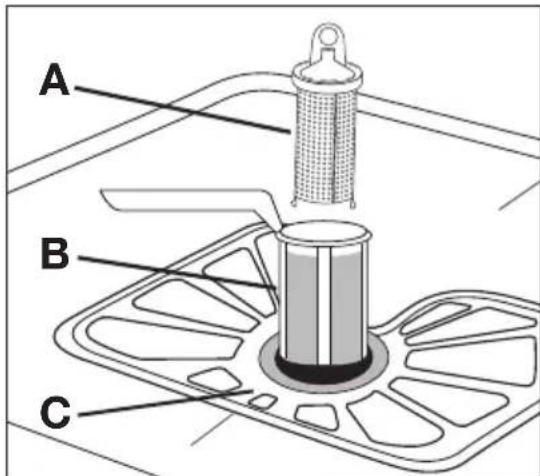

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle en le tournant dans le sens inverse des aiguilles d'une montre. Rincez-le à l'eau chaude et retirez les résidus alimentaires.

Mon lave-vaisselle affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les étapes de dépannage recommandées. Si le problème persiste, contactez le service client.

Combien de temps dure le cycle de lavage ?

La durée du cycle varie en fonction du programme sélectionné, mais en général, elle peut durer entre 1 heure et 3 heures.

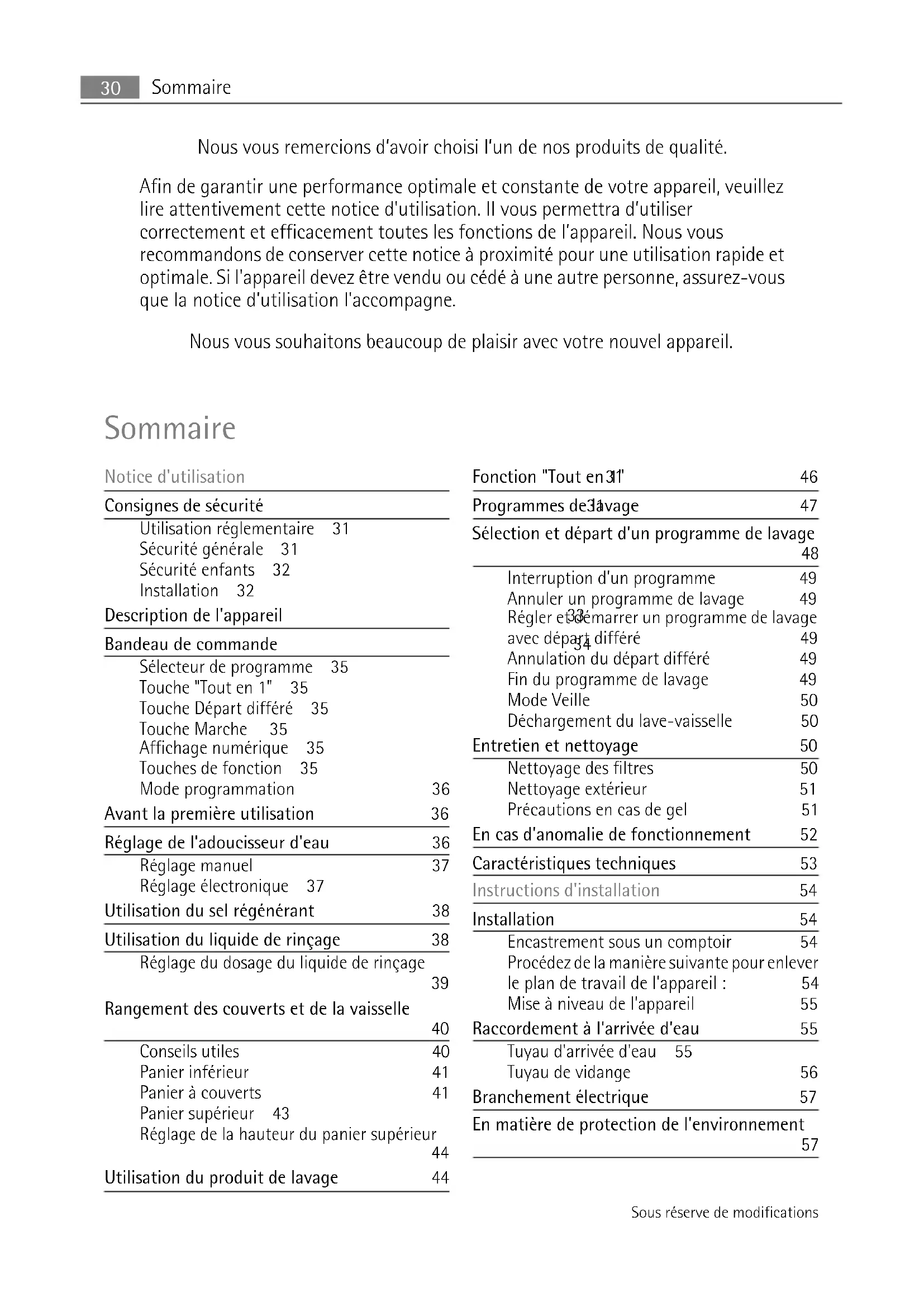

MODE D'EMPLOI Favorit 45002 AEG-ELECTROLUX

Nous vous remercions d'avoir acheté l'un de nos produits de qualité.

Afin de garantir une performance optimale et constante de votre appareil, veuillez lire attentivement cette notice d'utilisation. Il vous permettra d'utiliser correctement et efficacement toutes les fonctions de l'appareil. Nous vous recommandons de conserver cette notice à proximité pour une utilisation rapide et optimale. Si l'appareil n'a pas été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.

Notice d'utilisation

Consignes de sécurité
Utilisation réglementaire	31
Sécurité générale	31
Sécurité enfants	32
Installation	32

Description de l'appareil

Bandeau de commande
Sélecteur de programme	35
Touche "Tout en 1"	35
Touche Départ différé	35
Touche Marche	35
Affichage numérique	35
Touches de fonction	35
Mode programmation	36

Réglage manuel	37
Réglage électronique 37
Utilisation du sel régissant	38

Rangement des couverts et de la vaisselle 40

Conseils utiles	40

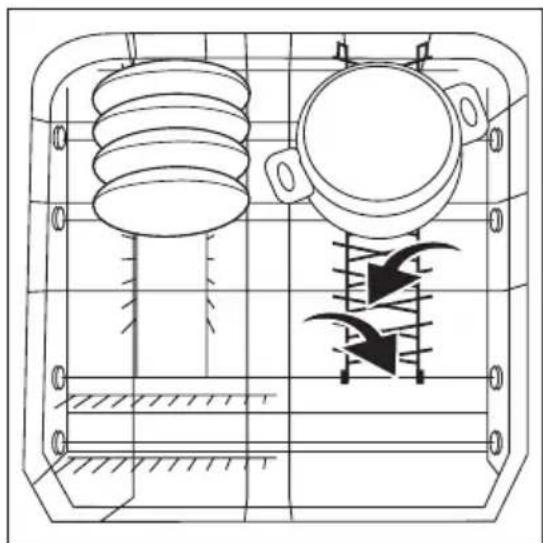

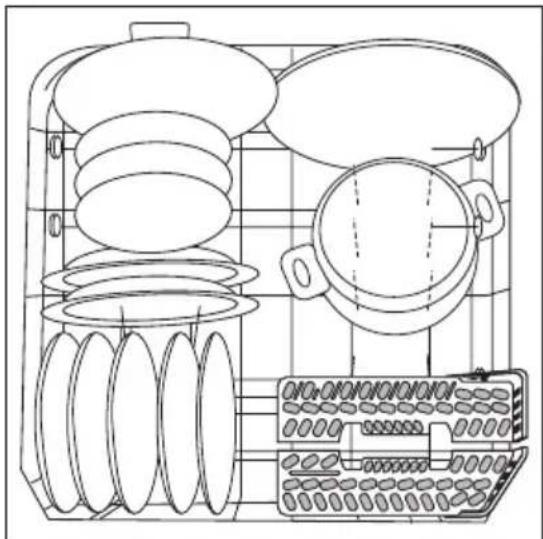

Panier inférieur	41

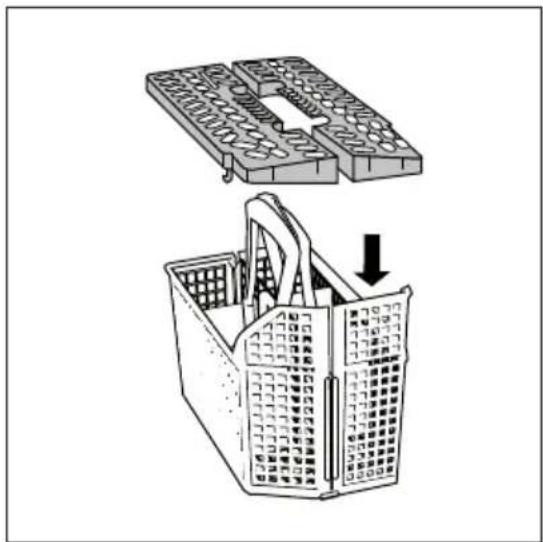

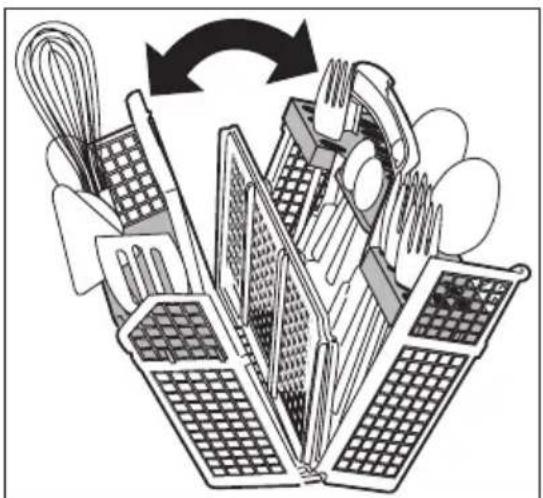

Panier à couverts	41

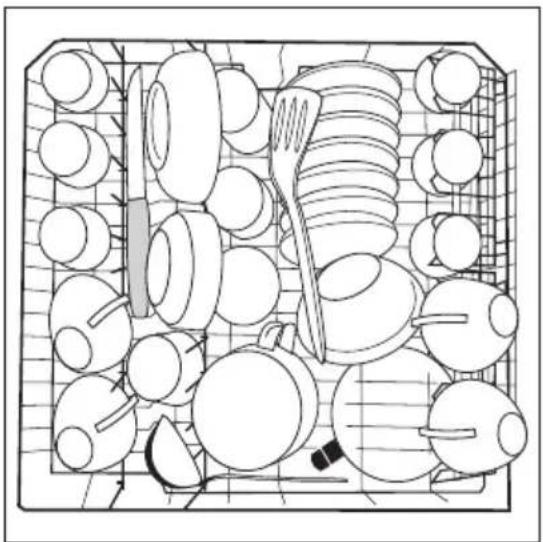

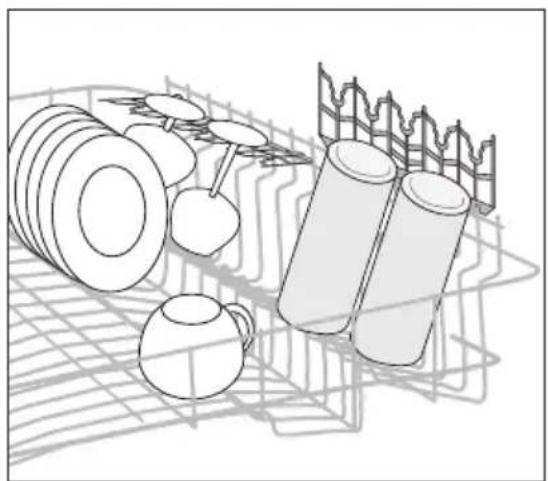

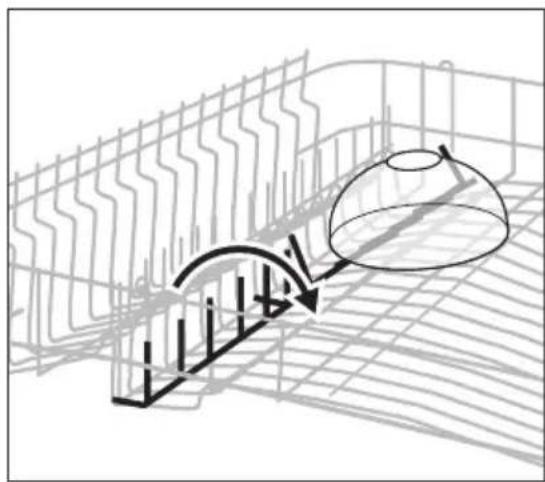

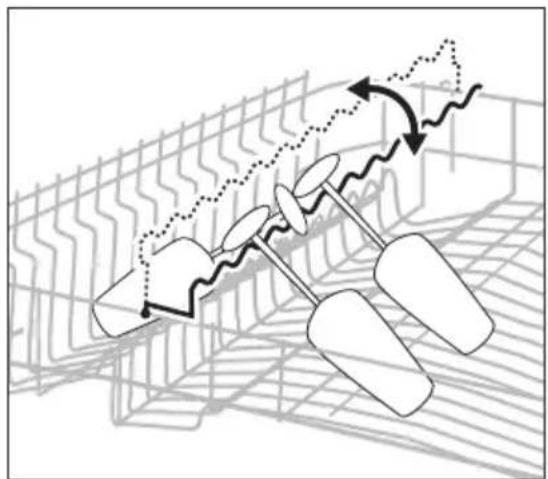

Panier supérieur 43

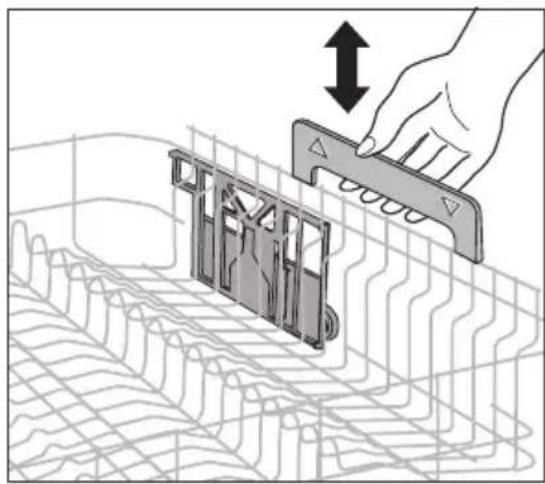

Réglage de la hauteur du panier supérieur	44

Programmes de l'avancement 47 sélection et départ d'un programme de l'avancement 48

Interruption d'un programme	49
Annuler un programme de lavage	49
Régler et désarrer un programme de lavage avec départ différé	49
Annulation du départ différé	49
Fin du programme de lavage	49
Mode Veille	50
Déchéancement du lave-vaisse	50

Entretien et nettoyage	50
Nettoyage des filtres	50
Nettoyage extérieur	51
Précautions en cas de gel	51

Caractéristiques techniques 53 instructions d'installation 54

Installation	54

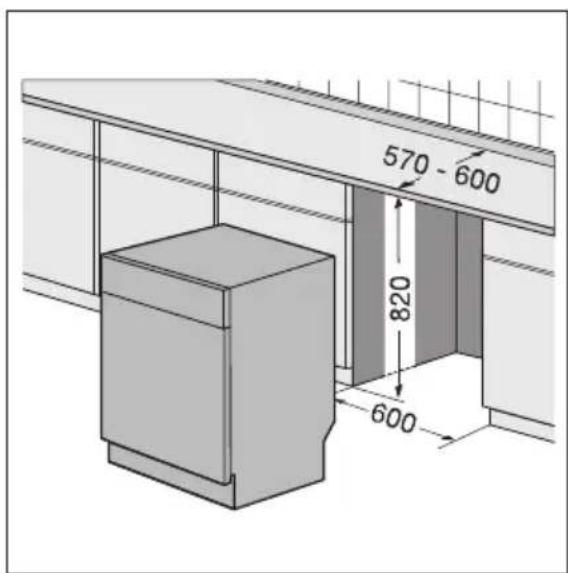

Encastrement sous un comptoir	54

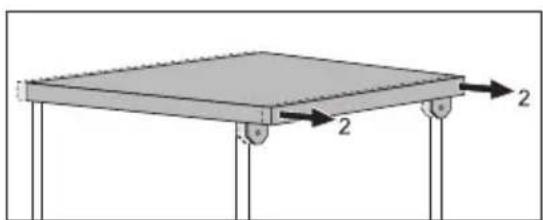

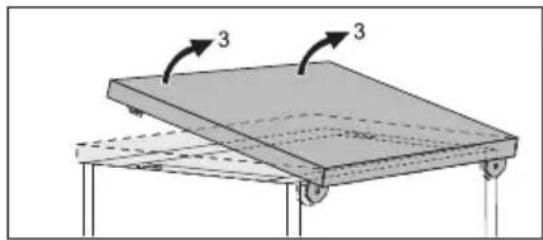

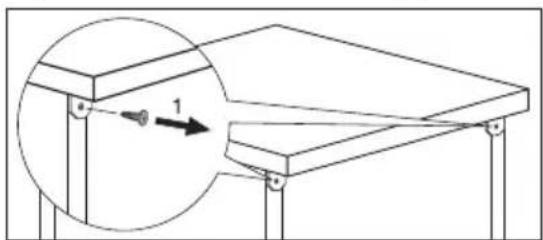

Procedez de la manière suivante pour enlever le plan de travail de l'appareil:	54
Mise à niveau de l'appareil	55

Raccordement à l'arrivée d'eau		55
Tuyau d'arrivée d'eau	55

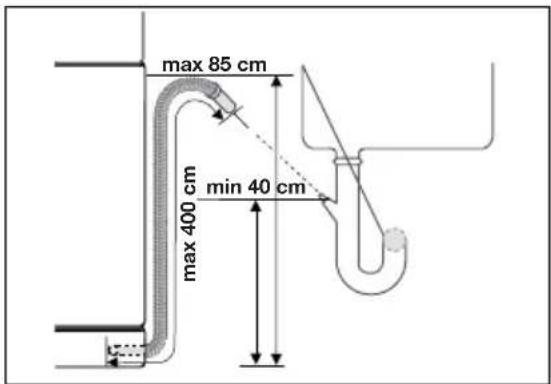

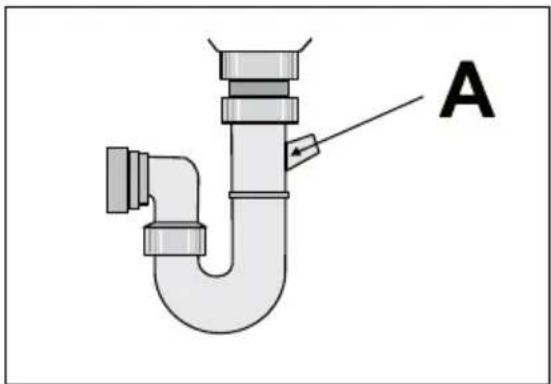

Tuyau de vidange		56
Branchement électrique		57

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Utilisation réglementaire

• Cet appareil est exclusivement destiné à un usage domestique.
• Ce lave-vaisse est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre appareil. Ceux-ci peuvent provoquer une

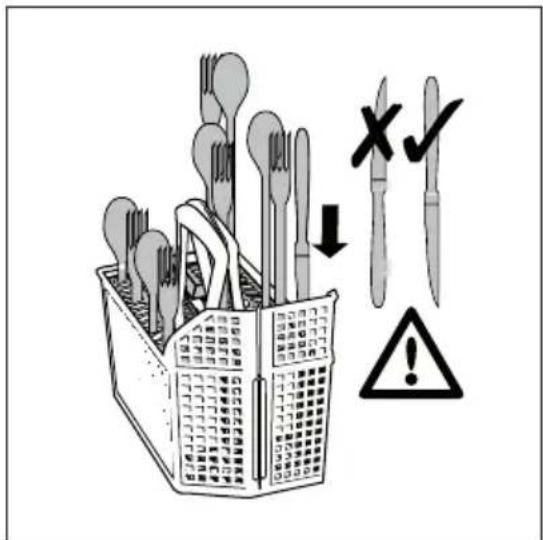

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontale dans le panier supérieur.
• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaiselle.
• Évitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'échapper. Risque de brûlures !
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.
• N'essayez en aucun cas de réparer le lave-vaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez votre service après-vente. Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.
• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et à la gorge.
• Ne buvez pas l'eau du lave-vaisse. Des résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Rangez les emballages hors de la portée des enfants. Ils doivent un risque de suffocation.
• Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.
• Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur.
• Déballez l'appareil avant de l'utiliser pour la première fois.
• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.
• Ne modifie ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.
• N'utilise pas l'appareil :
• si le câble secteur ou les tuyaux d'eau sont endommagés.
• si le bandeau de commande, le plan de travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de l'appareil.

Contactez le service après-vente de votre magasin vendeur.

• Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques.

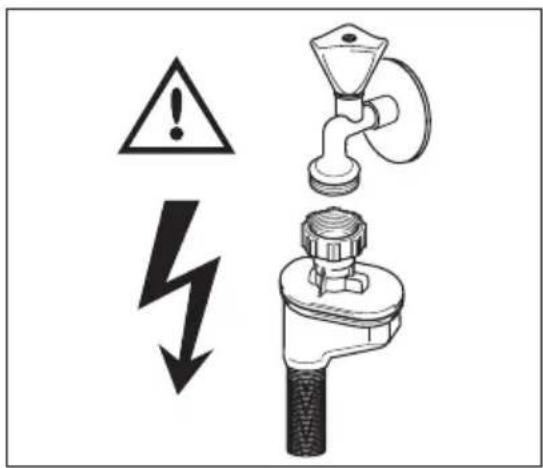

Avertissement

Respectez scrupuleusement les consignes données pour les branchements électriques et le raccordement de l'eau.

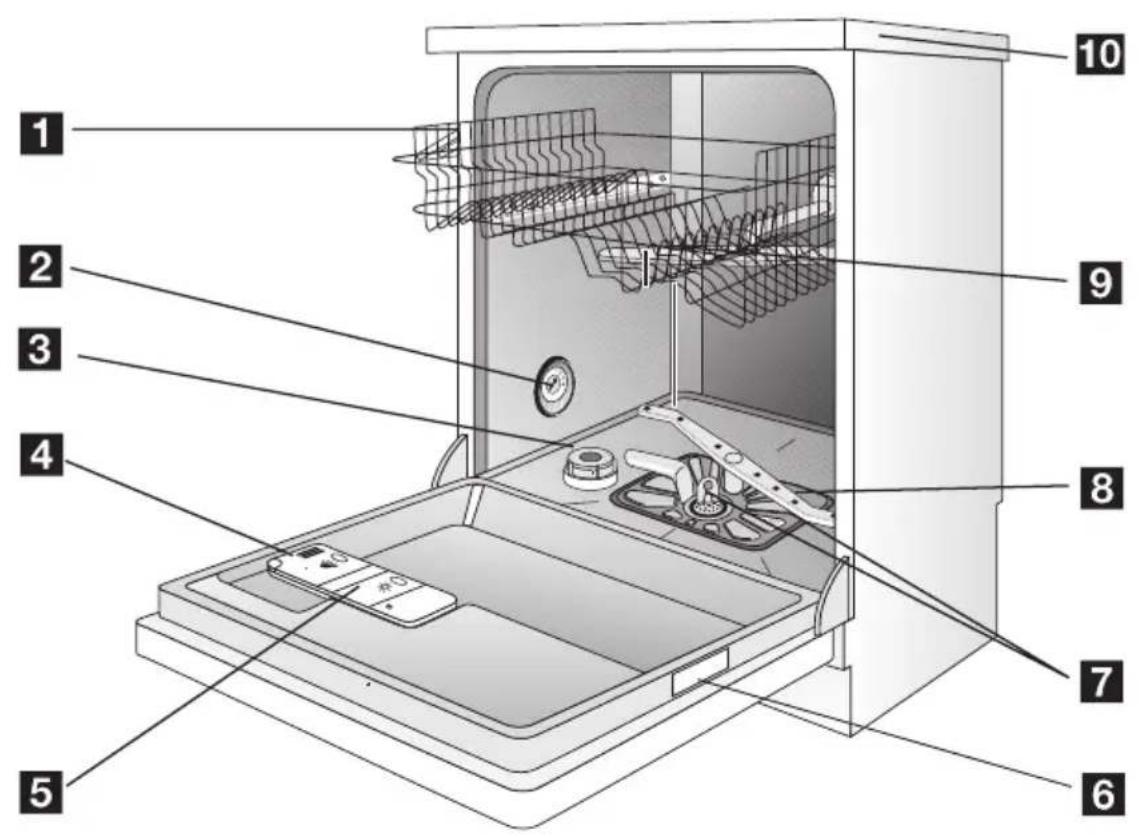

Description de l'appareil

1 Panier supérieur 2 Sélecteur de durée de l'eau 3 Réserveau de sel régénérant 4 Distributeur de détergent 5 Distributeur de liquide de rinceage 6 Plaque signalétique 7 Filtres 8 Bras d'aspersion inférieur 9 Bras d'aspersion supérieur 10 Plan de travail

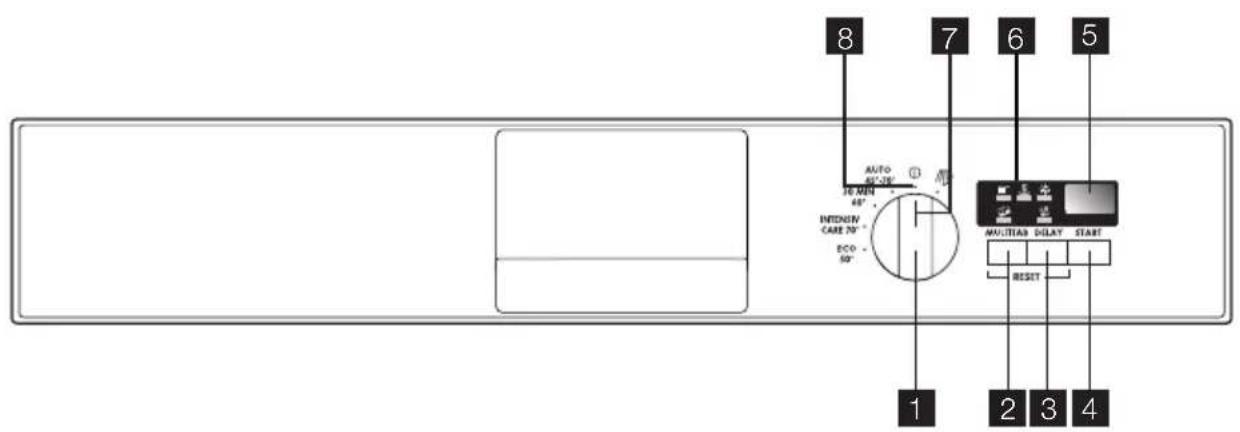

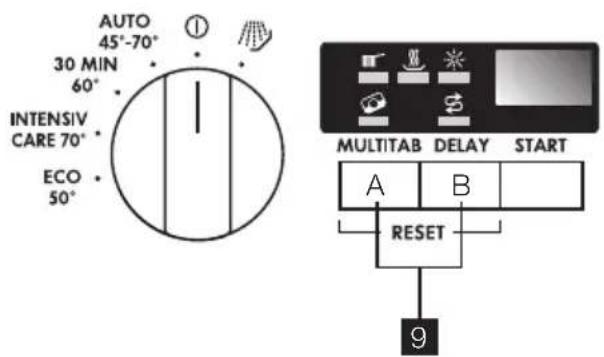

Bandeau de commande

1 Sélecteur de programmes 2 Touche « Tout en 1 » (MULTITAB) 3 Touche Départ différé (DELAY) 4 Touche Marche (START) 5 Affichage numérique 6 Voyants 7 Indicateur de programme 8 Position Arrêt 9 Touches de fonction

Voyants
Lavage S'allume quand la phase de lavage ou de rinceage est en cours.
Séchage S'allume quand la phase de séchage est en cours.
Tout en 1 S'allume lorsque vous activez la fonction « Tout en 1 ». Reportez-vous au chapitre « Fonction Tout en 1 ».
Sel 1)	S'allume lorsque le réservoir à sel régénérant doit être rempli. Reportez-vous au chapitre « Utilisation du sel régénérant ». Le voyageant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le replissage du réservoir à sel. Cela n' affecte pas le fonctionnement de l'appareil.

Voyants

Liquide de rincege 1)

S'allume lorsque le distributeur de liquide de rinçage doit être rempli. Reportez-vous au chapitre « Utilisation du liquide de rinçage »

Lorsque les réservoirs à sel et liquide de rincage sont vides, les voyants correspondants ne s'allument pas pendant qu'un programme est en cours.

Sélecteur de programme

• Pour mettre l'appareil sous tension ou pour sélectionner un programme de lavage, tournez le sélecteur vers la droite ou la gauche. L'indicateur de programme du sélecteur doit correspondre à l'un des programmes de lavage sur le bandeau de commande. Si l'indicateur de programme correspond à un programme de lavage, la durée du programme apparaît sur l'affichage numérique. Si l'indicateur de programme ne correspond pas à un programme de lavage, deux barres horizontales apparaissent sur l'affichage numérique.
• Pour permettre l'arrêt de l'appareil, tournez le sélecteur jusqu'à ce que l'indicateur de programme coïncide avec la position arrêt.

Tournez le sélecteur pour :

• Régler l'adoucisseur d'eau. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".
• Activer/désactiver le distributeur de liquide de rinçage. Reportez-vous au chapitre "Fonction Tout en 1".

Touche "tout en 1

Appuyez sur cette touche pour activer/désactiver la fonction "Tout en 1". Reportez-vous au chapitre "Fonction Tout en 1".

Touche départ différé

Cette touche permet de différer le départ du programme de lavage de 1 à 19 heures. Consultez le chapitre "Réglage et démarrage d'un programme de lavage".

Touche marche

Utilisez cette touche pour démarrer le programme de lavage. Reportez-vous au chapitre « Réglage et départ d'un programme de lavage »

Affichage numérique

L'affichage indique :

• Niveau de durée sur lequel est réglé l'adoucisseur d'eau.
• L'activation/désactivation du distributeur de liquide de rinçage (seulement si la fonction « Tout en 1 » est activée).
• Durée du programme. Temps restant avant la fin du programme.
• Fin du programme de lavage, un zéro apparaît sur l'affichage numérique.
• Décompte du départ différé.
• Les codes d'anomalie de l'appareil.

Touches de fonction

Appuyez sur les touches de fonction pour :

• Régler l'adoucisseur d'eau. Reportez-vous au chapitre « Réglage de l'adoucisseur d'eau ».
• Annuler le départ différé ou le programme de lavage en cours. Reportez-vous au chapitre « Réglage et départ d'un programme de lavage »
• Activer/désactiver le distributeur de liquide de rinçage lorsque la fonction « Tout en 1 » est activée. Reportez-vous au chapitre « Fonction Tout en 1 »

Mode de programmation

L'appareil se trouve en mode Programmation lorsque :

• Un ou plusieurs voyants de phase s'allument.
• La durée du programme clignote sur l'affichage numérique.

L'appareil doit être en mode programmation afin de pouvoir :

• sélectionner un programme de lavage.
• régler l'adoucisseur d'eau.
• activer/désactiver le distributeur de liquide de rincage.

L'appareil n'est pas en mode Programmation lorsque :

• Un ou plusieurs voyants de phase s'allument.
• La durée du programme ne clignote pas.

Dans ce cas, pour revenir au mode programmation, annulez le programme. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Avant la première utilisation

Appliquez la procédure pas à pas en vous reportant aux instructions suivantes :

1. Réglez l'adoucisseur d'eau en fonction du degré de dureur de l'eau de votre région. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel regénérant avec du sel spécial pour lave-vaiselle.
3. Remplissez le distributeur de liquide de rinceage.
4. Rangez les couverts et la vaisselle dans le lave-vaisselle.
5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.

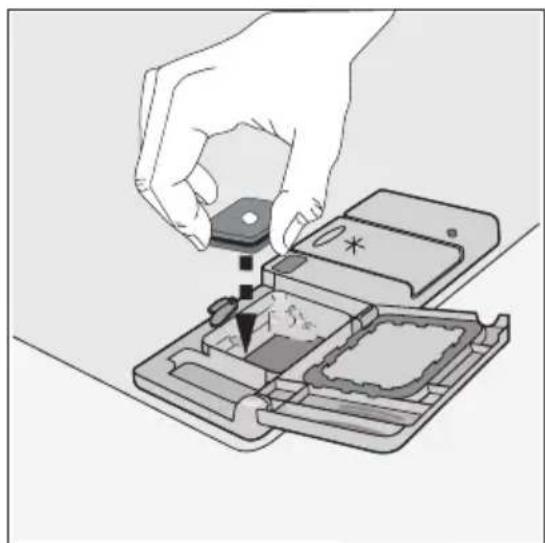

6. Versez le produit de lavage dans le compartiment correspondant.
7. Démarrez le programme de lavage.

Si vous utilisez des pastilles de détergent multifonctions ('3 en 1', '4 en 1', '5 en 1', etc.), reportez-vous au chapitre "Fonction Tout en 1".

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil.

La dureté de l'eau est mesurée par échelles équivalentes :

• °dH allemand. • °TH français. • mmol/l (millimole par litre - unité internationale de la dureté de l'eau). • Clarke.

Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.

Dureté de l'eau Réglage de la durée déte de l'eau
°dH	°TH	mmol/l	degrès Clar-ke	manuel électronique
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

Ne pas approvisionner en Sel régénérant.

Réglez manuellement et électroniquement l'adoucisseur d'eau.

Réglage manuel

L'adoucisseur est réglé d'usine sur 2.

1. Ouvrez la porte.
2. Sortez le panier inférieur.

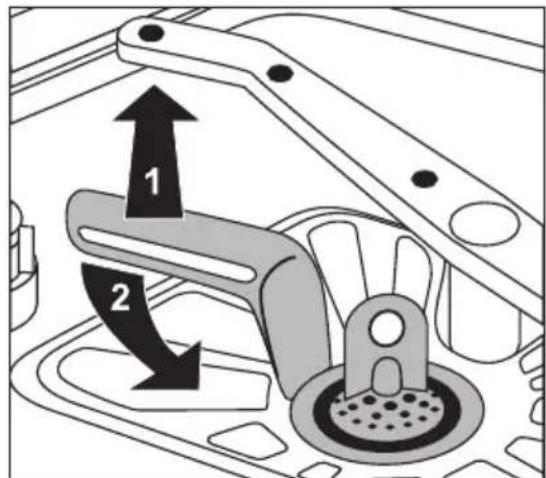

3. Tournez le sélecteur de durée de l'eau sur 1 ou 2 (reportez-vous au tableau).
4. Installez le panier inférieur.
5. Fermez la porte.

Réglage électronique

L'appareil est réglé en usine sur la position 5.

L'appareil doit être mis à l'arrêt.

1. Appuyez sur la touche de fonction A et maintenez-la appuyée. Tournez le sélecteur de programme vers la gauche jusqu'à ce que l'indicateur de programme corresponde au premier programme de lavage sur le bandeau de commandes.
2. Lorsque le réglage courant apparaît sur l'affichage numérique, relâchez la touche de fonction A.

-nivea010=

1. Appuyez sur la touche de fonction A pour modifier le niveau de l'adoucisseur d'eau. Le niveau augmente à chaque pression de la touche.
2. Tournez le sélecteur de programmes sur la position Arrêt pour mémoriser l'opération.

Attention

Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

Attention

Pour éviter que des grains de sel ou de l'eau salée qui ont débordé n'entrent en contact avec le fond de la cuve pendant un laps de temps prolongé, approvisionnez-en en Sel juste avant de démarrer un programme de lavage complet pour éviter tout risque de corrosion.

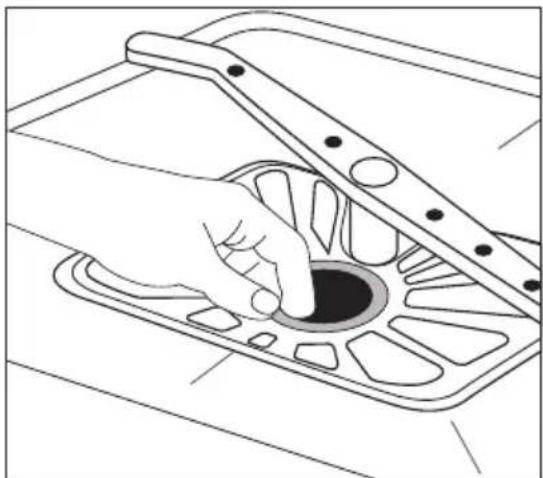

Pour remplir le réservoir de sel régénérant, procédez comme suit :

1. Dévissez le bouchon du réservoir de Sel en le tournant dans le sens inverse des aiguilles d'une montre.
2. Versez 1 litre d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois).
3. Versez le sel à l'aide de l'entonnoir jusqu'à ce que le réservoir soit rempli.
4. Veillez à ce que le filetage et le joint du réservoir ne présentent aucune trace de sel.
5. Remettez le bouchon en place et serrez-le en le tournant dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un clic.

Il est normal que l'eau déborde du réservoir au moment où vous le remplissez de sel.

Quand vous régalez électroniquement l'adoucisseur sur le niveau 1, le voyant Sel ne reste pas allumé.

Attention

N'utilisez que des liquides de rinceage spécifiques pour lave-vaiselle. Ne replissez jamais le distributeur de liquide de rinceage avec d'autres produits (par ex. un agent de nettoyage pour lave-vaiselle, un detergent liquide). Vous risqueriez d'endommager l'appareil.

Le liquide de rinceage assure un rincé optimal et un séchage sans taches ni striures. Le liquide de rinceage est automatiquement ajouté au cours du dernier rincé.

Pour replir le distributeur de liquide de rinçage, procédez comme suit :

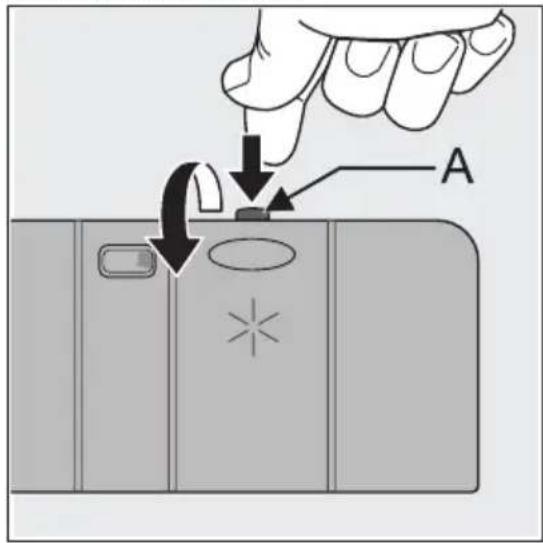

1. Ouvrez le distributeur en appuyant sur le levier de fermeture (A).

1. Remplissez le distributeur de liquide de rinçage. Le repère "max." indique le niveau maximum.
2. éviter une formation excessive de mousse lors du lavage suivant.
3. Vérifiez que le couvercle est fermé après chaque replissage.

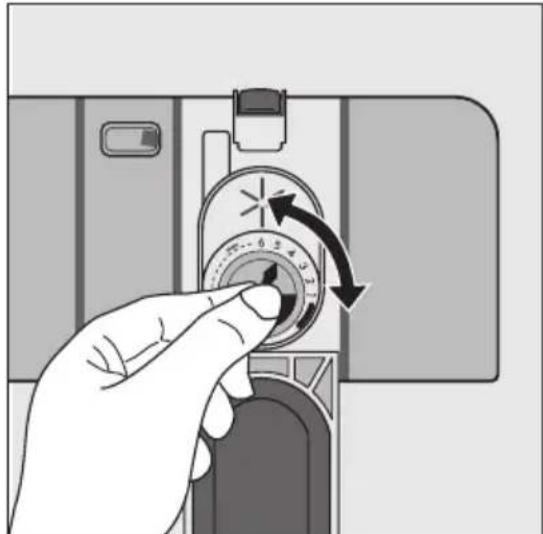

Réglage du dosage du liquide de rinçage

Le liquide de rincage est réglé d'usine sur le niveau 4.

Vous pouvez régler le dosage du liquide de rinçage entre 1 (minimum) et 6 (maximum).

Tournez le sélecteur pour augmenter ou réduire le dosage.

• Augmentez le dosage si vous constatez la pré
• Réduisez la dose si vous constatez des rayures, des taches blanches ou une pellicule bleuâtre sur la vaisselle.

Attention

Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage,...) ne doit pas être lavé au lave-vaisselle.

• Avant de charger la vaisselle, veillez à :
• Enlever tous les restes d'aliments.
• Laisser tremper les casseroles au fond desquelles adhérent des restes d'aliments brûlés ou attachés.

Lorsque vous chargez la vaisselle et les couverts :

• Chargez les articles creux tels que tasses, verres et casseroles, etc. en les retournant.
• Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé.
• Assurez-vous que la vaisselle et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.
• Assurez-vous que les couverts et la vaisselle ne recouvrent pas d'autres ustensiles.
• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placez les petites pièces dans le panier à couverts.
• La vaisselle en plastique et les poêles en matière e et en acier.
• Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent se retourner.

Attention

Assurez-vous que la vasque et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.

Avertissement

Fermez toujours la porte après avoir chargé ou déchargé l'appareil. Une porte ouverte est source de danger.

Panier inférieur

Rangez les casseroles et les grands plats très sales dans le panier inférieur.

Abaissez les rangées d'ergots du panier inférieur pour pouvoir charger des grands plats, des casseroles, des poêles et des saladiers.

Avertissement

Ne placez pas les couteaux longs en position verticale. Les couteaux ou les autres ustensiles longs et/ou pointus ou coupants doivent être placés en position horizontale dans le panier supérieur. Attention aux éléments coupants.

Utilisez les séparateurs à couverts.

• Placez les séparateurs à couverts sur le panier à couverts.
• Pour les gros ustensiles, utiliser un seul séparateur à couverts.

• Placez les fourchettes et les cuillères, manche tourné vers le bas.
• Placez les couteaux, manche tourné vers le haut.
• Intercalez les cuillères aux autres couverts, afin d’éviter qu’elles ne s’emboitent.

Vous pouvez ouvrir le panier à couverts pour retirer plus facilement les couverts. Pour retirer les couverts, procédez comme suit:

1. Placez le panier à couverts sur une table ou sur le plan de travail.
2. Ouvrez la poignée.
3. Retirez les couverts.

Tenez fermement les deux parties de la poignée lorsque vous déplacez le panier à couverts.

Panier supérieur

Le panier supérieur est conçu pour des sous-tasses, saladiers, tasses, verres, casseroles et couvercles. L'eau doit pouvoir atteindre toutes les surfaces de la vaisselle.

• Pour les articles de plus grande dimension, rabattez les supports pour tasses vers le haut.
• Placez les verres à long pied dans les supports pour tasses en les retournant.

• Pour les verres à long pied, vous pouvez relever le support vers la gauche ou vers la droite.

• Vous pouvez relever ou abaisser la rangée d'ergots de gauche du panier supérieur pour faciliter le chargement.

Réglage de la hauteur du panier supérieur

Vous pouvez placer le panier supérieur dans deux positions pour faciliter le chargement.

Hauteur maximale de la vaiselle dans :
Panier supérieur	Panier inférieur
position la plus haute 22 cm 30 cm
position la plus BASSE 24 cm 29 cm

1. Tirez le panier supérieur jusqu'à la butée.
2. Tout en le maintenant par la poignée, relevez le panier supérieur le plus possible puis abaissez-le verticalement.

Le panier supérieur se verrouille dans sa position la plus haute ou la plus basse.

Utilisation du produit de lavage

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaisselle.

Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant.
• Les consignes de stockage.

En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Pour remplir le distributeur de produit de lavage, procédez comme suit :

1. Ouvrez le couvercle du distributeur de détergent.
2. Versez le détergent dans le distributeur (A). Le repère indique le dosage :

20 = environ 20 g de produit de lavage 30 = environ 30 g de produits de lavage.

1. Si vous sélectionnez un programme de la vaisselle avec prélavage, versez une dose supplémentaire dans le compartiment (B).

1. Si vous utilisez des pastilles de détergent, placez-les dans le distributeur (A).

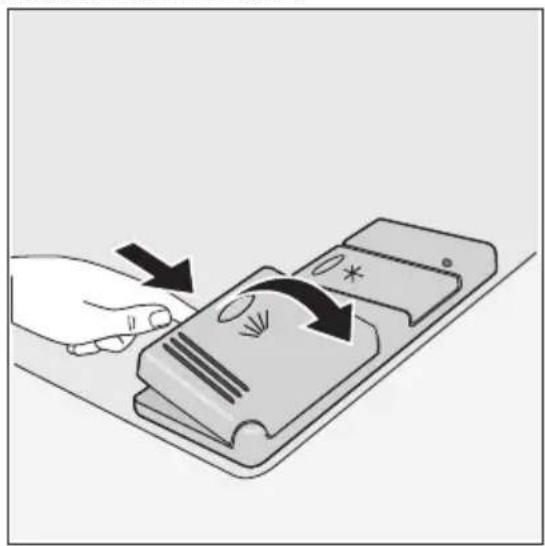

2. Fermez le couvercle. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Le produit de lavage se dissolve avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

Fonction "tout en 1

La fonction "Tout en 1" vous permet d'utiliser des produits de lavage combinés en pastille. Ces produits combinent les fonctions de produit de lavage, de produit de rinçage et de sel régissant. Ils peuvent également contenir d'autres substances.

Vérifiez que ces produits sont appropriés au degré de durçue de l'eau d'alimentation. Consultez les consignes du fabricant.

Dès que la fonction "Tout en 1" est sélectionnée, elle restera également activée pour les programmes de lavage suivants.

Lorsque cette fonction "Tout en 1" est sélectionnée, l'alimentation en liquide de rinceage et en sel à partir des réservoirs respectifs est automatiquement désactivée. Les voyants respectifs du sel et du liquide de rinceage sont également désactivés.

L'utilisation de la fonction "Tout en 1" peut entraîner une modification de la durée du cycle.

Activez ou désactivez la fonction "Tout en 1" avant le départ du programme de lavage.

Dès que le cycle a démarré, la fonction "Tout en 1" ne peut plus être modifiée. Si vous souhaitez exclure cette fonction, il vous faudra d'abord annuler le réglage du programme de lavage, désactiver la fonction "Tout en 1". Dans ce cas, vous devrez régler à nouveau le programme de lavage.

Pour activer la fonction "Tout en 1":

• Appuyez sur la touche "Tout en 1". Le voyant de la fonction "Tout en 1" s'allume. Pour désactiver la fonction "Tout en 1":
• Appuyez sur la touche "Tout en 1". L'évoyant de la fonction "Tout en 1" s'éteint.

Si le séchage n'est pas satisfaisant, nous vous suggérons de procéder de la manière suivante:

1. Remplissez le distributeur de liquide de rinceage.
2. Activez le distributeur de liquide de rinceage.
3. Réglez le dosage du liquide de rinçage sur 2.
4. L'activation/la désactivation du distributeur de liquide de rinçage est possible uniquement si la fonction "Tout en 1" est activée.

Pour activer ou désactiver le distributeur de liquide de rinçage :

L'appareil doit être mis à l'arrêt.

1. Appuyez sur la touche de fonction A et maintenez-la appuyée. Tournez le sélecteur de programme vers la gauche jusqu'à ce que l'indicateur de programme corresponde au premier programme de lavage sur le bandeau de commandes.
2. Relâchez la touche de fonction A quand l'affichage indique le niveau de durée de l'eau.
3. Tournez le sélecteur de programme vers la gauche jusqu'à ce que l'indicateur de programme corresponde au deuxième programme de lavage sur le bandeau de commandes.
4. Sur l'affichage numérique apparaît le réglage courant du distributeur de liquide de rinçage.

Distributeur de liquide de rinçage activé

1. Appuyez sur la touche de fonction A pour modifier le réglage. Le nouveau réglage apparait sur l'affichage numérique.
2. Tournez le sélecteur de programmes sur la position Arrêt pour mémoriser l'opération.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Désactivez la fonction "Tout en 1".
2. Remplissez le réservoir à sel et le distributeur de liquide de rinceage.
3. Réglez la position maximale du degré de durée de l'eau
4. Faites un lavage sans vaisselle.
5. Reglez ensuite le degré de durée de l'eau en fonction de la durée de l'eau de votre région.
6. Réglez le dosage du liquide de rinceage.

Programmes de lavage

Programme et position du selectingeur de programme	Degré de salissure	Type de vaiselle	Description du programme
AUTO 45°-70°1)	Tous Vaisselle, couverts, plats et casseroles	Prélavage Lavage principal à 45 °C ou 70 °C 1 ou 2 rincçages intermédiaires Rinçage final Séchage
30 MIN 60°2)	Normalement ou lé-gèrement sale	Vaiselle et cou-verts	Lavage principal à 60 °C Rinçage final
INTENSIV CARE 70°Très sale Vaisselle, couverts, plats et casseroles			Prélavage Lavage principal à 70 °C 1 rincçage intermédiaire Rinçage final Séchage
ECO 50°3)	Normalement sale Vaisselle et cou-verts	Vaiselle et cou-verts	Prélavage Lavage principal à 50 °C 1 rincçage intermédiaire Rinçage final Séchage

Programme et position du selectingeur de programme	Degré de salissure Type de vaiselle Description du programme
PRELAVAGE Tous Charge partielle (àEffective)		1 rincege à froid (pour éviter que les restes d'aliments ne collent).Il n'est pas nécessaire d'utiliser de produit de lavage avec ce programme.

1) Pendant le programme Auto 45° - 70°, le degré de salissure de la vaisselle est déterminé par le degré de turbidité de l'eau. La durée du programme et les consommations varient. Cela dépend si l'appareil est plein ou non et du degré de salissure de la vaisselle. L'appareil règle automatiquement la température de l'eau pendant le lavage principal. 2) Programme de lavage quotidien parfait pour un lave-vaisselle partiellement chargé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner. 3) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats d'essais.

Valeurs de consommation

Vidange1)	Énergie (en kWh) Eau (en litres)
AUTO 45°-70° 1,1 - 1,7 11 - 22
30 MIN 60° 0,9 9
INTENSIV CARE 70° 1,5 - 1,7 15 - 17
ECO 50° 1,0 - 1,1 14 - 16
PRELAVAGE 0,1 4

La durée du programme de lavage apparaît sur l'affichage numérique.

Ces valeurs peuvent changer en fonction de la pression et de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle.

Sélection et départ d'un programme de lavage

Pour sélectionner et démarrer un programme de lavage, procédez comme suit :

1. Fermez la porte.
2. Tournez le sélecteur pour CHOISIR VOTRE programme. Reportez-vous au chapitre « Programmes de lavage »
3. Le voyant de phase du programme correspondant est allumé. - La durée du programme clignote sur l'affichage numérique.
4. Appuyez sur la touche Départ.
5. Le programme de lavage démarre automatiquement. Au moment du dé

Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela annuler le programme.

Avertissement

Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire.

Attention

Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Interruption d'un programme

Ouvrez la porte.

• Le programme s'arrête.

Fermez la porte.

• Le programme reprend à partir du moment de l'interruption.

Annuler un programme de lavage

• Maintenez appuyées les touches de fonction A et B.

- La durée du programme de lavage clignote sur l'affichage numérique. - Un ou plusieurs voyants de phase s'allument.

Le programme de lavage a été annulé.

1. Mettez l'appareil à l'arrêt.
2. Sélectionnez un autre programme de lavage.

Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de lavage.

Régler et démarrer un programme de lavage avec départ différé

1. Sélectionnez un programme de lavage.
2. Appuyez sur la touche Départ différé pour selectionner et afficher le délai prévu avant le départ du programme de lavage. Le décal clignote sur l'affichage numérique.
3. Appuyez sur la touche Départ.
4. Le décompte du département différé démarre automatiquement.
5. Les voyants de phase s’éteignent.
6. Le délambda prévu avant le département est affiché de manière fixe.

Une fois le décompte terminé, le programme de lavage démarre automatiquement. Le voyant de phase correspondant au programme en cours s'allume.

L'ouverture de la porte interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Annulation du départ différé

1. Maintenez appuyées les touches de fonction A et B.
2. Le(s) voyant(s) de phase s'allume(nt). -La durée du programme de lavage s'affiche sur l'affichage numérique.
3. Appuyez sur la touche Départ pour lancer le programme de lavage.

Fin du programme de lavage

Mettez l'appareil à l'arrêt dans les conditions suivantes :

• L'appareil s'arrête automatiquement.
• Un zéro apparaît sur l'affichage numérique.
• Les voyageants de phase sont éteints.

Pour obtenir des résultats de séchage optimum, laissez la porte entrouverte pendant quelques minutes avant de sortir la vaisse.

Laissez la vaisse refroidir avant de la sortir. La vaisse chaude se casse facilement.

Mode veille

Si vous ne mettez pas l'appareil à l'arrêt à la fin du programme de lavage, l'appareil se met automatiquement en mode Veille. Le mode Veille fait diminuer la consommation d'énergie. Trois minutes après la fin du programme, tous les voyants s'éteignent et une barre horizontale apparaît sur l'affichage numérique.

Appuyez sur une touche pour revenir au mode Fin de programme.

Déchéancement du lave-vaisse

• Déchargez d'abord le panier inférieur, puis le panier supérieur.
• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisse.

Avertissement

Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

Attention

N'utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage peuvent être compromises et l'appareil pourrait être endommagé.

Nettoyez les filtres, le cas échéant. Avec des filtres sales les résultats du lavage sont inférieurs.

Le lave-vaisselle possède 3 filtres :

1. filtre grossier (A)
2. micro-filtre (B)
3. fille plat (C)

Pour le nettoyage des filtres, procédez comme suit:

1. Ouvrez la porte.
2. Sortez le panier inférieur.

1. Pour déverrouiller le système de filtrage, tournez la poignée du micro-filtre (B) d'environ 1/4 de tour vers la gauche.
2. Retirez le système de filtrage.
3. Saissiez le filtré grossier (A) par la poignée annulaire.
4. Retirez le filtré grossier (A) du microfiltré (B).

1. Retirez le filtre plat (C) du fond de la cuve.
2. Nettoyez les filtres sous l'eau courante.
3. Réinstallez le filtre plat (C) dans le fond de la cuve.
4. Placez le filtre grossier (A) dans le microfiltre (B) et appuyez sur les deux filtres à la fois.
5. Mettez le système de filtrage en place.
6. Bloquez-les en tournant la poignée du microfiltre (B) dans le sens des aiguilles d'une montre jusqu'à la butée.
7. Installez le panier inférieur.
8. Fermez la porte.

Ne retirez pas les bras d'aspersion.

Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide d'un cure-dent.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilisez pas chaque produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylene etc.).

Attention

N'installez pas l'appareil dans une pièce où la température descend au-dessous de 0°C. Le fabricant n'est pas responsable des dommages encourus à cause du gel.

Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-la.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au Service après-vente. Si l'anomalie persiste, contactez le Service après-vente.

Attention

Mettez à l'arrêt l'appareil avant d'effectuer les contrôles que nous vous suggérons ci-après.

Code alarme et anomalie de fon-citionnement	Cause possible et solution
• l'affichage numérique indique,10Le lave-vaisselle n'est pas approvi-sioned en eau	• Le robinet d'arrivée d'eau est bloqué ou incrusté de tartre. Nettoyzé le robinet d'arrivée d'eau. • Le robinet d'arrivée d'eau est fermé. Ouvrez le robinet d'arrivée d'eau. • Le filtre situé dans le tuyau d'arrivée d'eau est bouché. Nettoyzé le filtre. • Le tuyau d'arrivée d'eau n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez que le tuyau est bien raccordé.
• l'affichage numérique indique,20Le lave-vaisselle ne vidange pas	• Le robinet de l'évier est bouché. Nettoyzé le robinet de l'évier. • Le tuyau de vidange n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez que le tuyau est bien raccordé.
• l'affichage numérique indique,30Le système de sécurité anti-débor-dement s'est déclenché	• Fermez le robinet d'arrivée d'eau et contactez le Service après-vente de votre magasin vendeur.
Le programme ne démarre pas • La porte de l'appareil n'est pas fermée. Fermez la porte. • La fiche du cable d'alimentation électrique de l'appareil n'est pas branchée. Insérez la fiche dans la prise secteur. • Le fusible a disjoncté dans la boîte à fusibles. Remplacez le fusible. • La fonction Départ différé est selectionnée. Annulez le Départ différé pour demarrer le programme immédiatement.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Positionnez le sélecteur sur le même programme de lavage qu'avant que l'anomalie se produise. Le programme reprend là où il a été interrompu. Si l'anomalie se produit, contactez le Service Après-vente.

Si un code d'erreur s'affiche qui n'est pas répertorié dans le tableau, contactez votre Service Après-vente.

Les informations suivantes sont nécessaires pour une aide rapide et adaptée :

• Modèle (Mod.)
• Numéro du produit (PNC)
• Numéro de série (S. N.)

Vous trouverez ces informations sur la plaque signalétique située sur l'appareil.

Inscrivez les informations ici :

Désignation du modèle :....

Référence du produit :

Numéro de série :....

Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre	• Vous n'avez pas sélectionné le programme approprié. • La vaisselle est disposée de manière telle à empêcher l'eau d'at- teindre toutes les surfaces. Ne surchargez pas les paniers. • La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée. • Les filtres sont encrassés ou mal installés. • La quantité de détergent est insuffisante ou le distributeur de détergent n'a pas été approvisionné.
Des dépôts de tartre sont** présents sur la vaisselle	• Le réserve à Sel est vide. • Le niveau de l'adoucisseur d'eau est mal réglé. • Le bouchon du réserve à Sel n'est pas visse correctement.
La vaisselle est mouillée et terne	• Vous n'avez pas utilisé de liquide de rincege. • Le distributeur de liquide de rincege est vide.
Les verres et la vaisselle pré- sentent des rayures, des ta- ches blanches ou un film bleuâtre	• Réduisez le dosage du liquide de rincege.
Des gouttes d'eau ont séché sur les verres et la vaisselle	• Augmentez le dosage du liquide de rincege. • Il se peut que le détergent en soit la cause.

Caractéristiques techniques

Dimensions Largeur cm 59,6
Hauteur cm 85
Profondeur cm 62,5
Branchement électrique - Tension - Puisance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord interieur de la portedu lave-vaisselle.
Pression de l'eau d'alimentation	Minimale 0,5 bar (0,05 MPa)
Maximale 8 bars (0,8 MPa)

Capacité Couverts 12

Avertissement

Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

Placez l'appareil à proximité d'un robinet d'arrivée d'eau et d'une vidange. Enlevez le dessus de l'appareil pour encastrer celui-ci sous un évier ou un plan de travail de cuisine. Assurez-vous que les dimensions correspondent à celles du lave-vaisselle.

Procédez de la manière suivante pour enlever le plan de travail de l'appareil :

1. Dévissez les vis situées à l'arrière (1).

1. Tirez le plan de travail par l'arrière.

1. Soulevez le plan de travail et dégagez-le des emboîtements avant.
2. Desserrez ou serrez les pieds jusqu'à ce que l'appareil soit de niveau.

Installez l'appareil sous le plan de travail de la cuisine. Assurez-vous que les tuyaux d'eau ne sont ni coudés ni écrasés.

L'appareil doit être facile d'accès afin de permettre à un technicien de le réparer en cas de panne. Installez le plan de travail sur l'appareil si vous souhaitez l'utiliser de manière indépendante.

Le socle d'un lave-vaisselle indépendant n'est pas réglable.

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

Tuyau d'arrivée d'eau

Cet appareil peut être alimenté en eau chaude (max.) ou en eau froide.

Si l'eau chaude provient de sources d'alimentation écologiques (comme des panneaux solaires ou des éoliennes), utilisez de l'eau chaude pour réduire la consommation d'énergie.

Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4

Attention

N'utilisez pas les tuyaux d'un ancien appareil.

La pression de l'eau doit se situer dans les limites indiquées dans les "Caractéristiques techniques". Pour connaître la pression d'alimentation moyenne de votre zone d'habitation, adressez-vous à votre société locale de distribution d'eau.

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroulé, écrabssé ou enchevêtré lorsque vous effectuez le raccordement.

Installes correctement le contre-écrou pour éviter toute fuite d'eau.

Attention

Si l'appareil est raccordé au moyen de tuyaux ou de tuyaux ayant peu servis, faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Le tuyau d'arrivée d'eau est à double paroi et compte une soupape de sécurité avec un fil électrique. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule.

Si le tuyau fuit, la soupape de sécurité coupe automatiquement l'eau.

Faites attention au moment de raccorder le tuyau d'arrivée d'eau :

• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagée, débranchez immédiatement la prise secteur.
• Le Service Après-vente de votre magasin vendeur est seul habilité à remplacer le tuyau d'arrivée d'eau avec soupape de sécurité.

Avertissement

Tension dangereuse

Tuyau de vidange

1. Raccordez le tuyau de vidange au robinet de sortie de l'évier et fixez-le sous le plan de travail. Cela empêche que les eaux usées de l'évier ne repartent dans l'appareil.
2. Raccordez le tuyau de vidange à une conduite fixe dotée d'une ventilation spéciale (diamètre intérieur de 4 cm minimum).

Assurez-vous que le tuyau n'est pas courbé ou écrabouillé, sous peine d'empêcher ou de ralentir l'évacuation de l'eau.

Enlevez le bouchon d'évier lorsque l'appareil évacue l'eau pour empêcher tout reflux de l'eau vers l'appareil.

Une rallonge de tuyau ne doit pas dépasser 2 mètres de long. Le diamètre intérieur ne doit pas être inférieur au diamètre du tuyau d'évacuation.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle.

L'appareil est doté d'un système de sécurité qui empêche l'eau sale de retourner dans l'appareil. Si le robinet de votre évier est doté d'un clapet de

retenue, cela pourrait entraver la vidange correcte de l'appareil. Enlevez le clapet de retenue.

Attention

Vérifiez l'étanchéité des raccords.

Avertissement

Le fabricant ne peut être tenu responsable en cas de non-respect de ces mesures de sécurité. Mettez l'appareil à la terre conformément aux instructions.

Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale.

Utilisez toujours une prise à l'épreuve des chocs.

N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent un risque d'incendie.

Ne remplacez pas le câble secteur vous-même. Contactez le service après-vente de votre magasin vendeur.

Assurez-vous que la prise est accessible après l'installation.

Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez always sur la prise.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, nous assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles PE, PS, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Avertissement

Le fabricant décline toute responsabilité en cas de non-respect des précautions de sécurité mentionnées dans ce chapitre.

• Retirez la fiche de la prise secteur.
• Coupez câble d'alimentation et la prise et mettez-les au rebut.
• Éliminez le dispositif de blocage de porte. Ceci pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.

Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin online sur: www.aeg-electrolux.be
