GEBRUIKSAANWIJZING Favorit 45002 AEG-ELECTROLUX

Wij danken u voor uw keuze voor een van once producten van hoogwaardige kwaliteit.

Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van optimale en professionele prestaties van uw apparaat. De handleiding za u in staat stellen om alle processen perfect en op de meest efficiente wijze te lately verlopen. Wij adviseren u deze handleiding op een veilige plaats te bewaren, danUCT u hem te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige eigenaar van het apparaat.

Wij wensen u veel plezier met uw nieuwe apparaat.

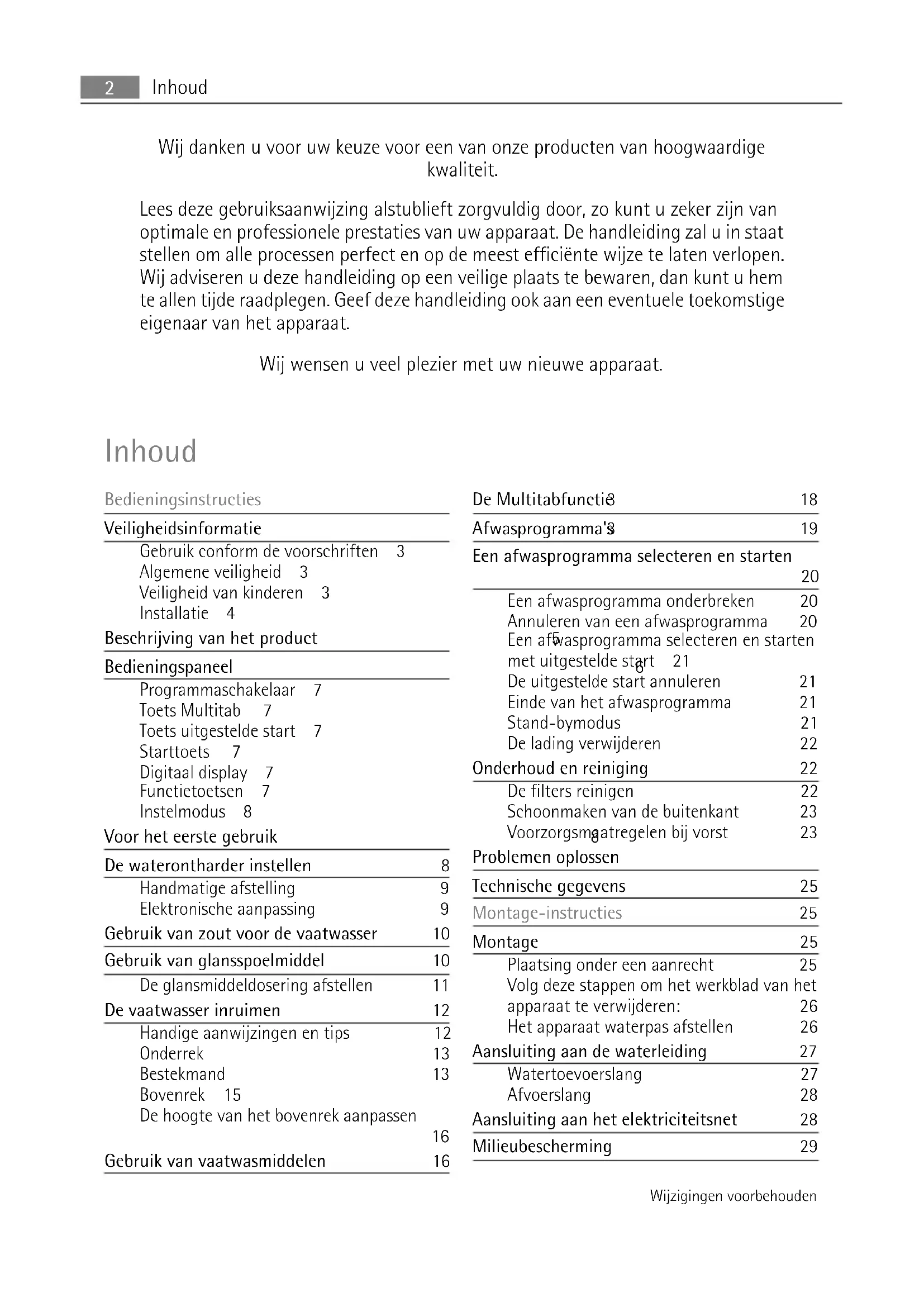

Inhoud

Bedieningsinstructies

Veiligheidsinformationie

Gebruik conform de voorschriften 3

Algemeneveiligheid 3

Veiligkeit van kinderen 3

Installatie 4

Beschrijving van het product

Bedieningspaneel

Programmaschakelaar 7

Toets Multitab 7

Toetsuitgestelde start 7

Starttoets 7

Digital display 7

Functietoetsen 7

Instelmodus 8

Voor het eerste gebruik

De waterontharder instellen 8

Handmatige afstelling 9

Elektronische aanpassing 9

Gebruik van zout voor de vaatwasser 10

Gebruik van glansspoelmiddel 10

De glansmiddeldosering afstellen 11

Devaatwasser inruimen 12

Handige aanwijzingen en tips 12

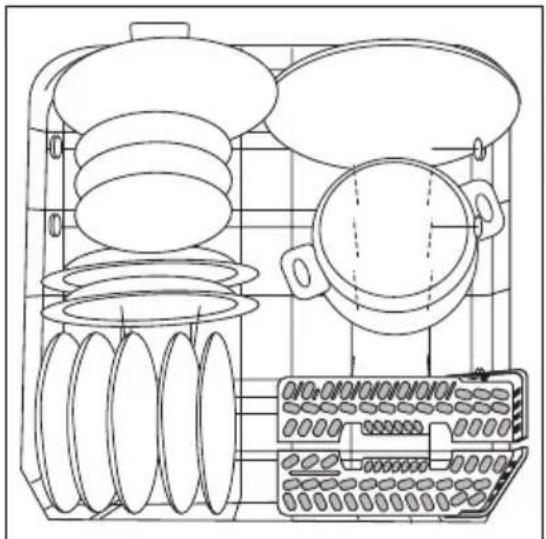

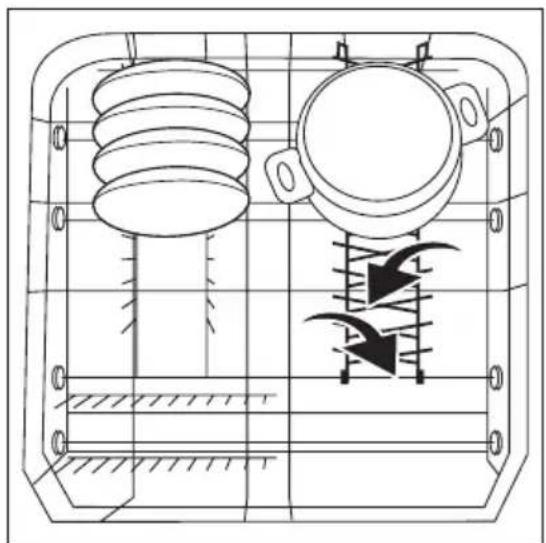

Onderrek 13

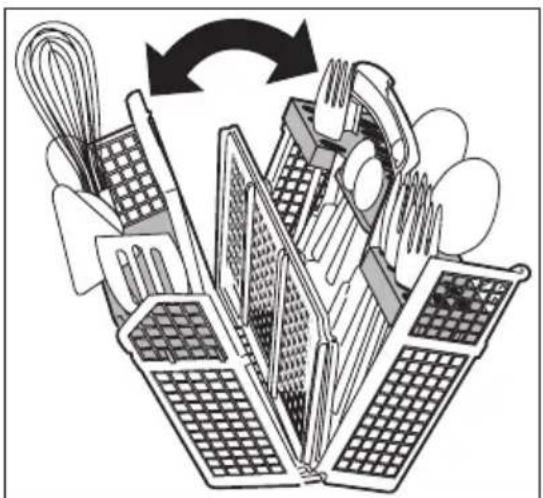

Bestekmand 13

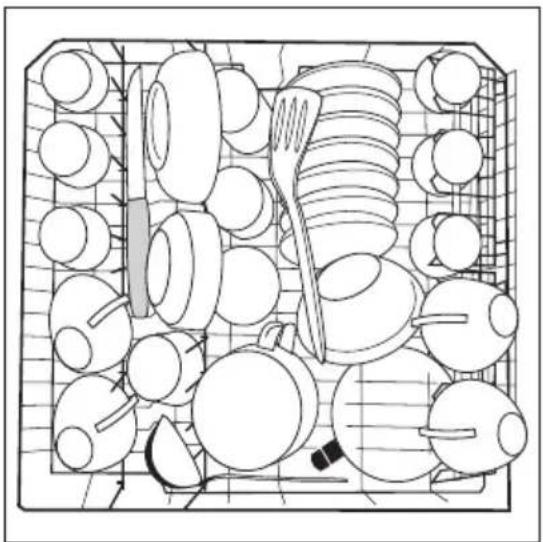

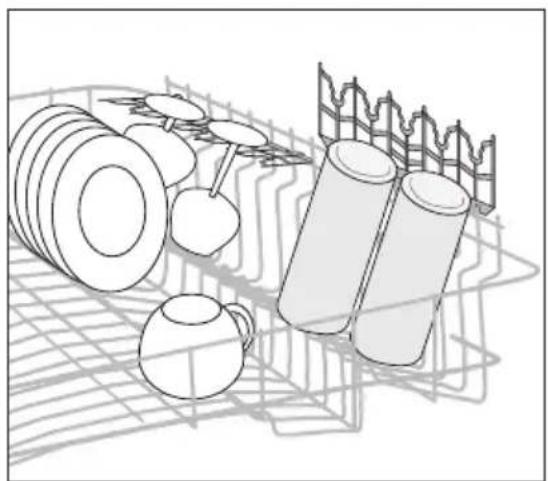

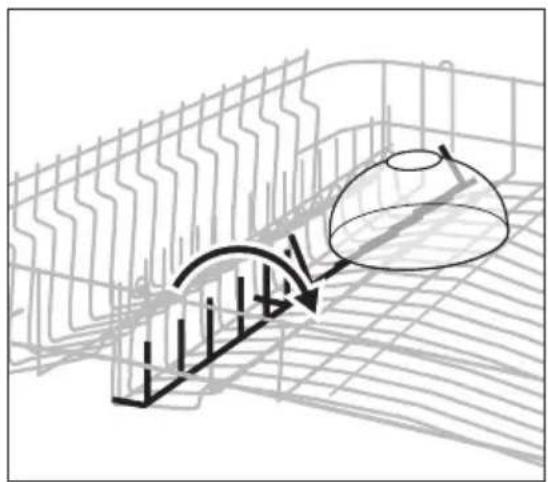

Bovenrek 15

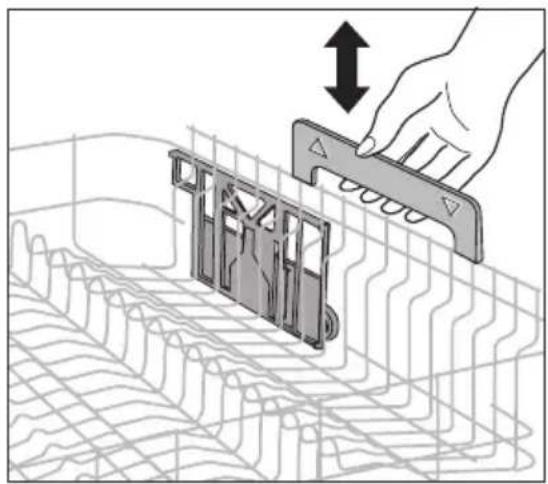

De hoogte van het bovenrek aanpassen 16

Gebruik van vaatwasmiddelen 16

De Multitabfunctie 18

Afwasprogramma's 19

Een afwasprogramma selecteren en starten 20

Een afwasprogramma onderbreken 20

Annuleren van een afwasprogramma 20

Een affwasprogramma selecteren en startemetuitgestelde start 21

Deuitgestelde start annuleren 21

Einde van het afwasprogramma 21

Stand-bymodus 21

De lading verwijderen 22

Onderhoud en reiniging 22

De filters reinigen 22

Schoonmaken van de buitenkant 23

Voorzorgsmagregelen bij vorst 23

Problemen oplossen

Montage-instructies 25

Montage 25

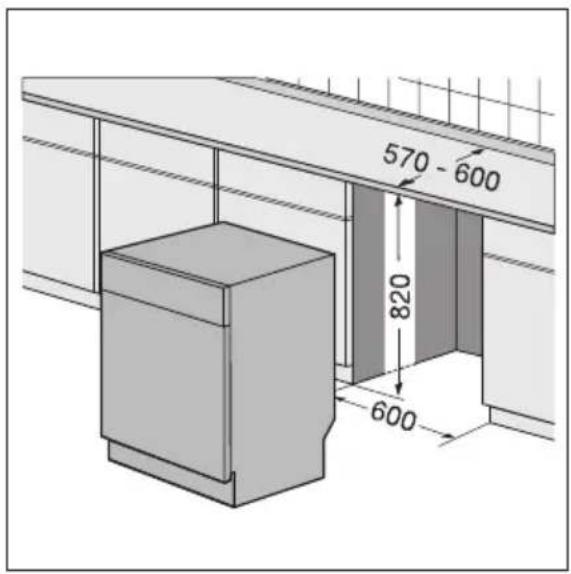

Plaatsing onder een aanrecht 25

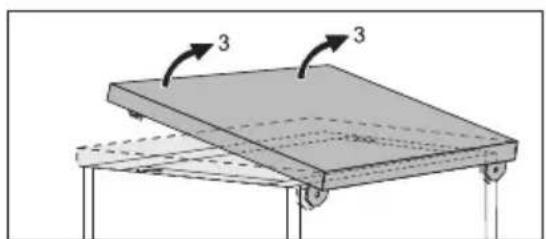

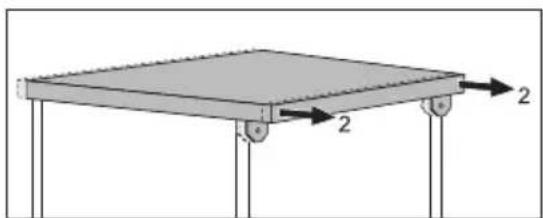

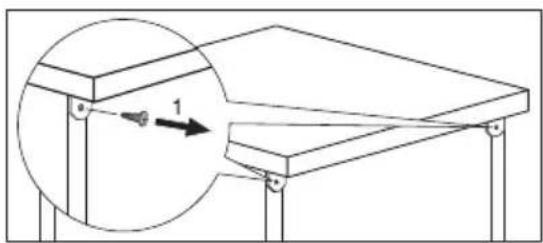

Volg deze stappen om het werkblad van het apparaat te verwijdersen: 26

Het apparaat waterpas afstellen 26

Aansluiting aan de waterleiding 27

Watertoevoerslang 27

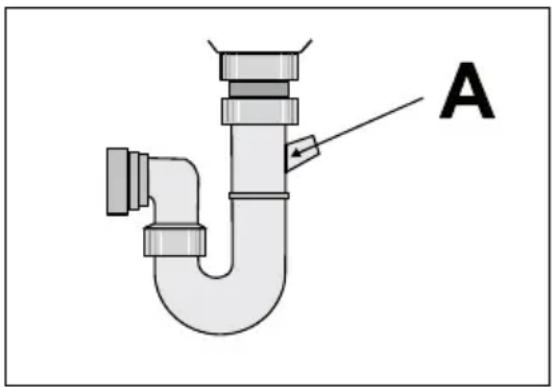

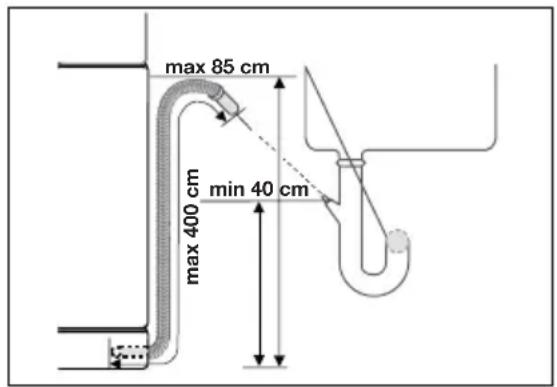

Afvoerslang 28

Aansluiting aan het elektriciteitsnet 28

Milieubescherming 29

Bedieningsinstructies

Veiligheidsinformatie

i

Lees voor uw eigeneiligheid en correcte werkung van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installereren. Bewaar deze instructies algijd bij het apparaat, zichs wonneer u deze verplaatst of verkoopt. Gebruikers要去en volledig op de hoogte� van de bediening eneiligheidsfuncties van het apparaat.

Gebruik conform de voorschriften

• Het apparaat is uitsluitend ontworpen voor huishoudelijk gebruik.
• Gebruik het apparaat alleen om huishoudelijk keukengerei dat geschikt is voor afwasmachines, schoon te make.
• Doe geen oplosmiddelen in het apparaat. Pas op voor explosiegevaar.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt waar beneden in de bestekmand. Als dat Niet past, leg ze dan horizontaal op het bovenrek.
• Gebruik alleen merkproducten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).
• Als u de deur opent als het apparaat in werkking is, kan er hare stoom ontsnappen. Gevaar voor brandwonden.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Haal, als het afwasprogramma is afgelopen, de stekkeruit het stopcontact en draai de waterkraan zich.
• Alleen een bevoegde servicemonteur mag dit apparaat repareren. Gebruik alleen origi-nele reserveonderdelen.
• Voer de reparations nicht zich uit om letsel en schade aan het apparaat te voorkomen. Neem algijd contact op met unsere service-afdeling.

Algemene veiligkeit

• Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijk vermogens of gebrek aan ervaring en kennis mogen dit apparaat Niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van是如何 die verantwoordelijk is voor hun verilgheid.
• Volg de veiligheidsinstrumentes van de afwasmiddelfabrikant op om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit de afwasmachine. Er kan afwasmiddel in uw apparaat achtergebleven়.
• Sluit de deur altijd als u het apparaat Niet gebruikt om letsel te voorkomen. Bovendien struikelt u zo nicht over de deur.
• Ga Niet op de opener deur zitten of staan.

Veiligheid van kinderen

• Alleen volwassenen mogen dit apparaat gebruiken. Kinderen要去en in de gaten gehonden worden om te voorkomen dat zij met het apparaat gaan spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking.

• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen nicht aanraken.

• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controller of het apparaat Niet is beschadigdijdens het vervoer. Sluit een beschadigd apparaat Niet aan. Neem, indien nodig, contact op met de leverancier.
• Verwijder de verpakking voord de eerste ingebruikneming.
• Een gekwalificeerd en bekwaam persoon要去 de elektrische installmentatie uityoeren.
• Een gekwalificeerd en bekwaam persoon要去 het loodgieterswerk uityoeren.
• Wijzig de specificaties van dit product Niet en verander dit product Niet. Gevaar voor letsel en schade aan het apparaat.

• Het apparaat Niet gebruiken:

• als de hoofdkabel of waterslangen beschadigd+zijn.

• als het bediereningspaneel, werkblad of plint zodanig beschadigd zijn, dat u bij het inwendige van het apparaat kankommen.

Neem contact op met once service-afdeling.

• Boor Niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

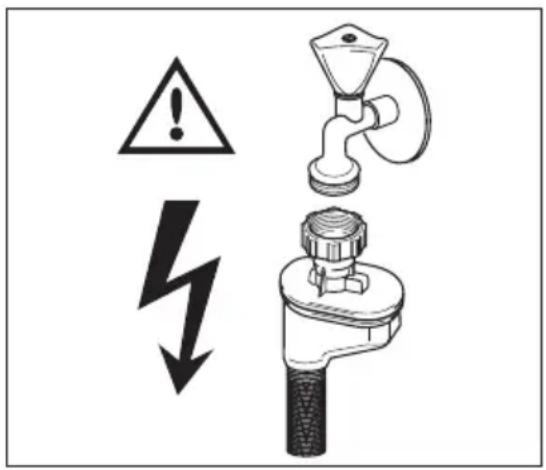

WAARSCHUWING!

Volg nauwkeurig de instructies op voor de elektrische en wateraansluitingen.

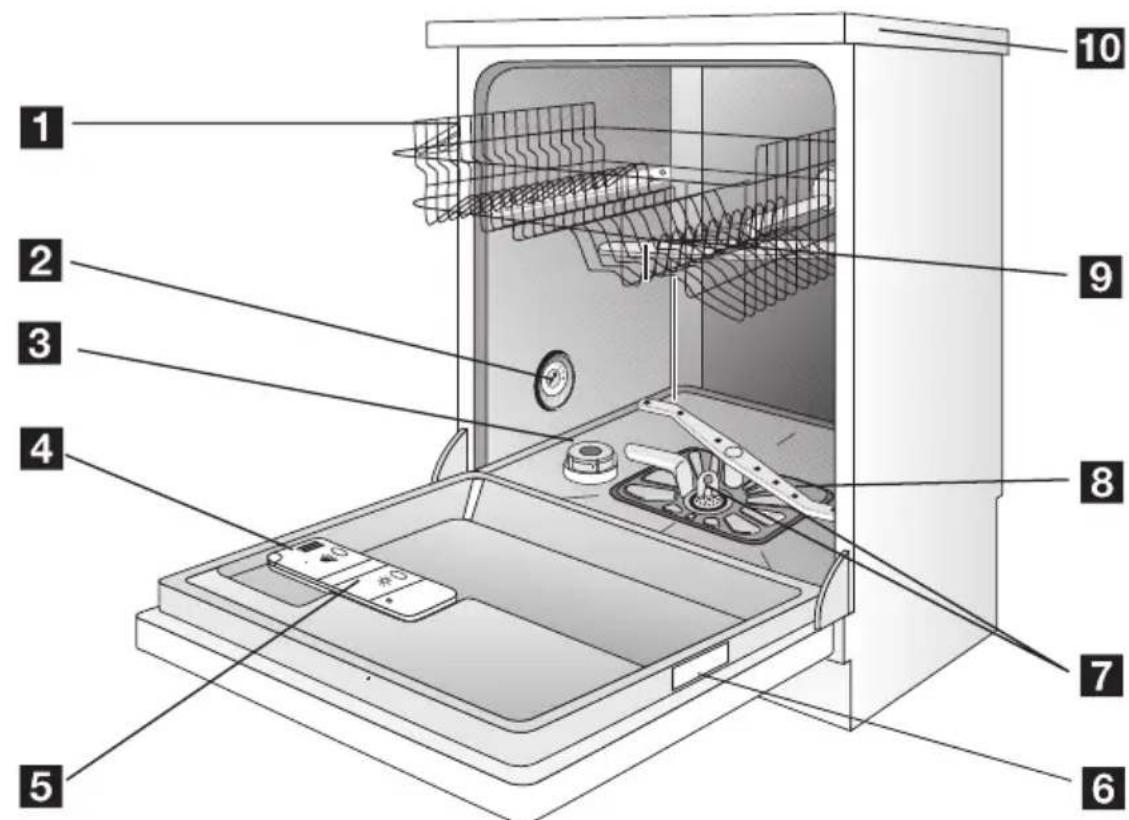

Beschrijving van het product

1 Bovenrek
2nstelschijf waterhardheid
3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje
6ypeplaatje
7 Filters
8 Dnderste sproeiarm
9 Bovenste sproeiarm
10 Bovenblad

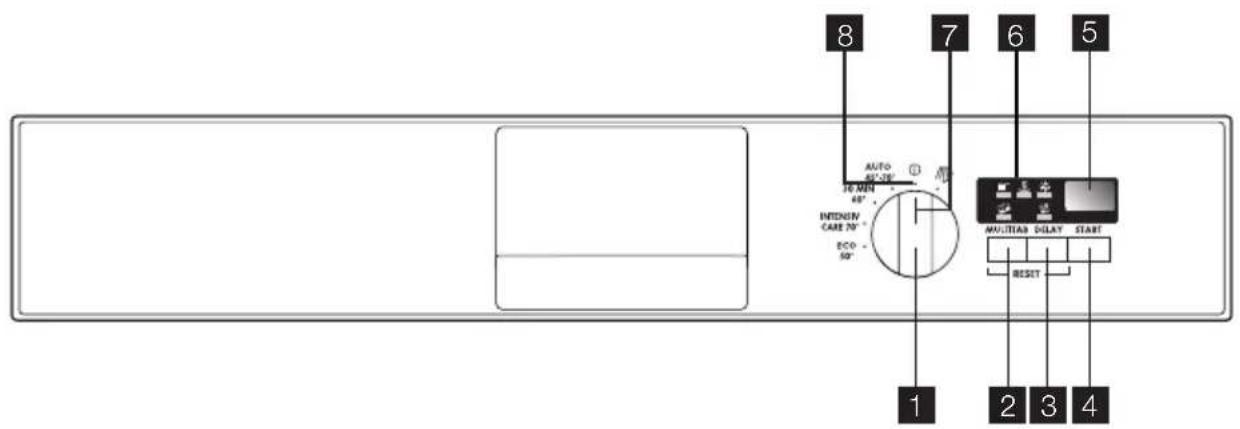

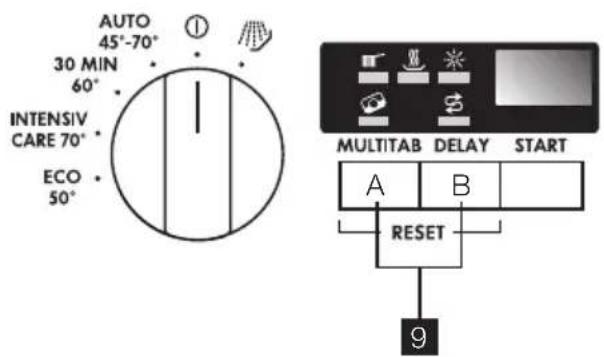

Bedieningspaneel

1Programmaschakelaar
2 Multitab-toets (MULTITAB)
3 Toets uitgestelde start (DELAY)
4 Starttoets (START)
5 Digital display
6 ndicatielampjes
7Programma-aanwijzer
8Jit-stand
9 Functietoetsen

Indicatielampjes
Wasfase Gaat aan wanner de wasfase of de spoelfase loopt.
Droogfase Gaat aan wanner de droogfase loopt.
Multitab	Gaat aan als u de multitab-functie ingeschakeld heeft, raadpleeg de 'mul- titab-functie'.
Zout 1)	Het indicatielampje gaat aan wanner het zoutreservoir bijgevuld要去 worden. Zie hoofdstuk 'Gebruik van zout voor afwasmachines'. Het indicatielampje voor zout kan enkele uren aanblijven nadat u het re- servoir hebft gezuld. Ditংeft geen ongewenst effect op de werkung van het apparaat.

Indicatielampjes

Glansmiddel 1)

Gaat aan wanner het glansmiddel bijgevuld moet worden. Zie hoofdstuk 'Gebruik van glansmiddel'.

1) Wonneer het zoutreservoir en/of het glansmiddeldoseerbakje leeg zich, gaat het bijbehorende indicatielampje Niet aan als er een afwasprogramma loopt.

Programmaschakelaar

• Draai de programmaschakelaar linksom of rechtsom om het apparaat in te schakelen of om een afwasprogramma te selecteren. De programmamarkering op de programmaschakelaar要去 overeenkomen met een van de afwasprogramma's op het bedieningspaneel. Als de programmamarkering overeenkomt met een afwasprogramma, toont het digitale display de duur van het programma. Als de programmamarkering Niet overeenkomt met een afwasprogramma, toont het digitale display twee horizontale streepjes.
• Draai de programmaschakelaar totdat de programmamarkering overeenkomt met deuit-stand, om het apparaat uit te schakelen.

Gebruik de programmaschakelaar voor deze handelingen:

• het instellen van de waterontharder. Zie 'De waterontharder instellen'.
• het in/uitschakelen van het glansmiddeldoseerbakje. Zie 'Multitab-functie'.

Toets Multitab

Druk op.Deze toets om de multitab-functie in of uit te schakelen. Zie hoofdstuk 'Multitab-functie'.

Toetsuitgestelde start

Gebruik de toets uitgestelde start om de start van het afwasprogramma met 1 tot 19 uuruit te stellen. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.

Starttoets

Gebruik deze toets om het afwasprogramma te starten. Zie het hoofdstuk 'Instellen en starten van een afwasprogramma'.

Digital display

Op het display verschijnt:

Aangepast niveau van de waterontharder.
- Het in/uitschakelen van het glansmiddeldoseerbakje (alleen als de multitab-functie ingeschakeld is).
Programmaduur.
- Resterendeijd tot het einde van het programma.
- Einde van een wasprogramma, het digitale display maar een nul zien.
- Aantal uitgestelde uren tot de start.
- Foutcodes.

Functietoetsen

Gebruik de functietoetsen voor deze handelingen:

• het instellen van de waterontharder. Zie hoofdstuk 'De waterontharder instellen'.

• Het annuleren van het lopende afwasprogramma of aftellende uitgestelde start. Zie het hoofdstuk 'Instellen en starten van een afwasprogramma'.

• Het in-/uitschakelen van het glansmiddeldoseerbakje als de multitab-functie actief is. Zie 'Multitab-functie'.

Instelmodus

Het apparaat staat in de instelmodus als:

• Eén ofmeer fase-indicatielampjes knipperen.
• De duur van het programme knippert op het digitale display.

Het apparaat moet in de instelmodus staan voor deze bewerkingen:

• het instellen van een afwasprogramma.
• het instellen van het niveau van de waterontharder.
• het in/uitschakelen van het glansmiddeldoseerbakje.

Het apparaat staat nicht in de instelmodus als:

• Eén ofeer fase-indicatielampjes continu branden.
• De resterendeijd van het programme niets knippert.

Annuleer in deze omstandigheden het programma om maar de instelmodus terug teKaren.

Zie hoofdstuk 'Een afwasprogramma instellen en starten'.

Voor het eerste gebruik

Zie de volgende instructies voor elke stap van de procedure:

1. Controller of het niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.
2. Vul het zoutreservoir met zout voor afwasmachines.
3. Vul het glansmiddeldoseerbakje met glansmiddel.
4. Plaats bestek en serviesgoed in de afwasmachine.
5. Stel het juiste programma in voor het type lading en mate van verruiling.
6. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
7. Start het afwasprogramma.

Als u gecombineerde afwasmiddelttabletten gebruikt ('3 in 1', '4 in 1', '5 in 1', enz.), ga dan maar hoofdstuk 'Multitab-functie'.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten können een negatieve invloed hebben op de werking van het apparaat.

De waterhardheid worden gemeten in de volgende gelijkwaardige schalen:

Duitse graden (dH^)
- Franse graden (°TH).
- mmol/l (millimol per liter - een internationale eenheid voor de hardheid van water).
- Clarke.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Waterhardheid Instelling waterhardheid
°dH °TH mmol/l Clarke handmatig elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	\( 1^{1)} \)	\( 1^{1)} \)

1) Geen zout nodig.

U moet de waterontharder handmatig en elektronisch instellen.

Handmatige afstelling

Het apparaat in in de fabriek ingesteld op stand 2.

1. Open de deur.
2. Verwijder het onderste rek.
3. Zet de schijf voor de waterhardheid in stand 1 of 2 (zie tabel).
4. Plaats het onderste rek teruq.
5. Sluit de deur.

Elektronische aanpassing

De waterontharder is fabrieksmatig ingesteld op niveau 5.

Het apparaat要去uitgeschakeld zich.

1. Houd functietoets A ingedrukt, draai de programmaschakelaar linksom, totdat de programmamarkering overeenkomt met het eerste afwasprogramma op het bedieningspaneel.
2. Laat de functietoets A los als het digitale display de huidige instelling toont.

Voorbeelden:

• nivaeu 5 = 51

• nivau 10 = 10L

• Druk op de functietoets A om het niveau van de waterontharder te wijzigen. Elke keer als u op de knop drukt, gaat het niveau omhoog.

• Draai de programmaschakelaar maar de stand uit om de bewerking op te slaan.

Gebruik van zout voor de vaatwasser

LET OP!

Gebruik alleen zout voor afwasmachines. Andere soorten zout die nicht geschikt zijn voor afwasmachines konnen schade toebrengen aan de waterontharder.

LET OPI!

Zoutkorrels en zout water op de bodem van het apparaat+kunnen roest veroorzaken. Vul het apparaat met zout voordat u een afwasprogramma start om roest te voorkomen.

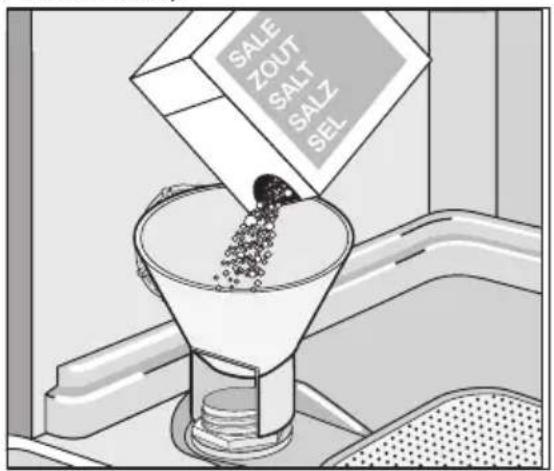

Volg deze stappen om het zoutreservoir te vullen:

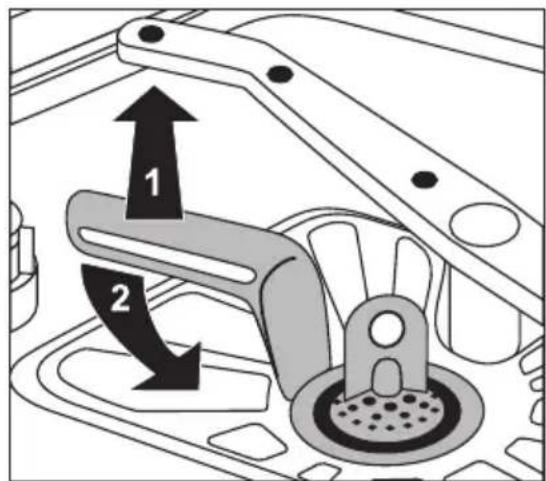

1. Draai de dop linksom om het zoutreservoir te openen.
2. Vul het zoutreservoir met 1 liter water (alleen de eerste keer).

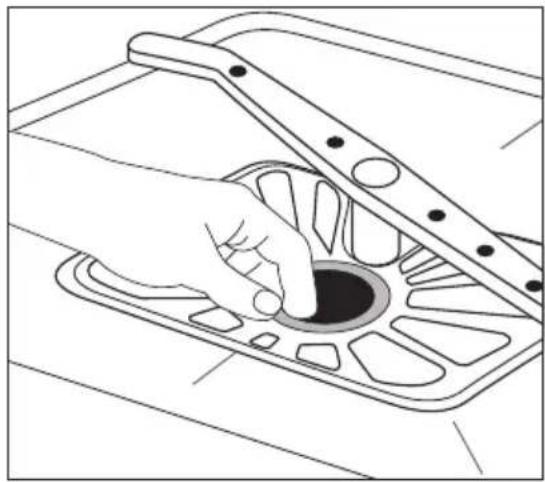

3. Gebruik de trechter om het zoutreservoin te yullen met zout.
4. Verwijder het zout rond de opening van het zoutreservoir.
5. Draai de dop rechtsom om het zoutreservoir te sluiten.

Het is normal dat water uit het zoutreservoir stroomt wanner u dit vult met zout.

Als u de waterontharder op niveau 1 instelt, gaat het indicatielampje voor zoutuit.

Gebruik van glansspoelmiddel

LET OP!

Gebruik alleen merkglansmiddelen voor afwasmachines.

Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinerigings-middel, vloeijaar afwasmiddel). Dit kan het apparaat beschaden.

Met glansmiddel worden het serviesgoed zonder vlekken of strepen gedroogd. Glansmiddel wordenijdens de LASTe koer spoelen automatisch toegevoegd.

Volgudge stappen om het glansmiddeldoseerbakje te vullen:

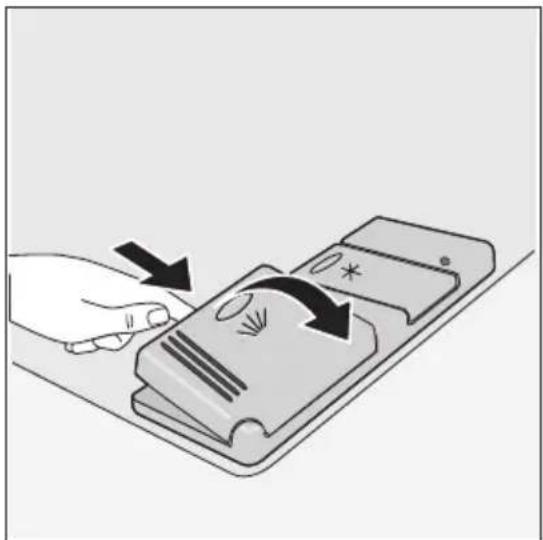

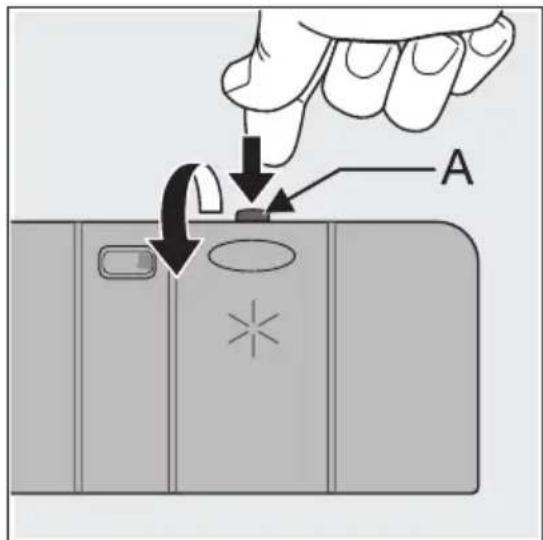

1. Druk op de vrijgaveknop (A) om het glans-middeldoseerbakje te openen.

1. Vul het glansmiddeldoseerbakje met glansmiddel. De marketing 'max.' toont het maximale niveau.

2. Verwijder gemorst glansmiddel met een absorberend doekje om te voorkomen dat er te veel schuim ontstaat tijdens het wassen.

3. Sluit het glansmiddeldoseerbakje.

De glansmiddeldosering afstellen

De dosering van het glansmiddel is in de fabriek ingesteld op stand 4.
U=kunt de dosering van het glansmiddel instellen tussen stand 1 (laagste dosering) en stand 6 (hoogste dosering).

Draai de glansmiddelknop om de dosering te verhogen of verlagen.

• Verhoog de dosering als er waterdruppels of kalkresten op het serviesgoed achechterblick.

• Verlaag de dosering als er strepen, witte vlekken of een blauwige laag op het serviesgoed te zien is.

De vaatwasser inruimen

Handige aanwijzingen en tips

LET OP!

Gebruik het apparaat alleen voor huishoudelijk keukengerei dat geschikt is voor afwasmachines.

Gebruik het apparaat Niet om voorwerpen die water kuren opnemen (sponzen, huishouddoekjes, enz.) te reinigen.

• Volg.Deze stappen voordat u serviesgoed en bestek laadt:

• Verwijder alle voedselresten en vuil

• Laat aangebakken voedselresten eerst inweken.

• Volg deutsche stappen terwijl u serviesgoed en bestek laadt:

• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening maar beneden.

• Zorg er voor dat het water Niet in het reservoir of een diepe pan kan verzamelen.
• Zorg er voor dat serviesgoed en bestek Niet in elkaar liggen.
• Zorg er voor dat serviesgoed en bestek elkaar Niet overlappen.
• Zorg er voor dat glazen andere glazen Niet aanraken.

• Leg petite voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden. Voorwerpen van kunststof drogen Niet zo goed als porselein en stalen voorwerpen.

• Leg lichte voorwerpen in het bovenrek. Zorg er voor dat de voorwerpen nicht verschuiven.

LET OP!

Zorg er voor dat de spreiarmen vrij hunnen ronddraaien voordat u een afwasprogramma start.

WAARSCHUWING!

Sluit algid de deur nadat u het apparaat vult of leeg haalt. Een geopende deur kan gevaarlijk zichn.

Onderrek

Plaats groter en sterk verruild serviesgoed en pannen in het onderrek.

U kunt de rijen met punten in het onderrek latent zakken om ruimte te makeen voor potten, pannen en schalen.

Bestekmand

WAARSCHUWING!

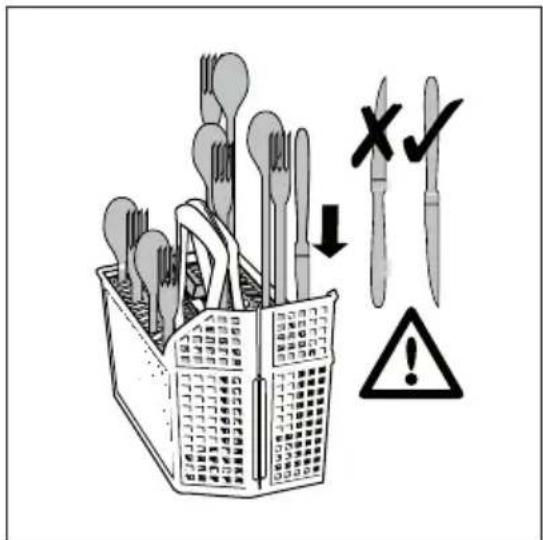

Plaats messen met lange punten nicht rechtsop in de bestekmand. Leg lang en scherp snijgereedschap horizontal in het bovenrek. Wees voorzichtig met scherpe voorwerpen.

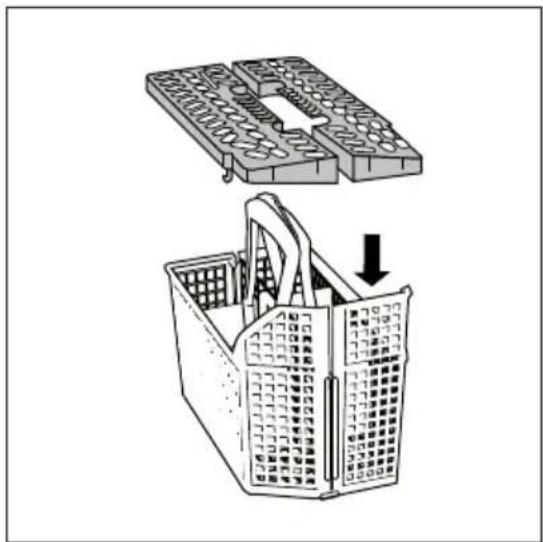

Gebruik de bestekroosters.

• Plaats de roosterinzet op de bestekmand.
• Gebruik bij groter bestek slechts een van de roosterinzetten

• Plaats vorken en lepels met het handvat maar beneden.
• Plaats messen met het handvatশ boyen.
• Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven.

U kunt de bestekmand openen om het bestek gemakkelijker te verwijderen. Volg deze stappen om het bestek te verwijderen:

1. Leg de bestekmand op een tafel of een werkblad.
2. Open het handvat.
3. Verwiinder het bestek.

Houd de twee delen van het handvat stevig vast als u de bestekmand verplaatst.

Bovenrek

Het bovenrek is geschikt voor schotels,kommen, kopjes, glazen, potten en deksels. Rangschik alle voorwerpen zo dat het water er aan alle kanten bij kan komen.

• Klap de kopjesrekken op voor langere voorwerpen.
• Zet glazen met een lange voet ondersteboven in de kopjesrekken.

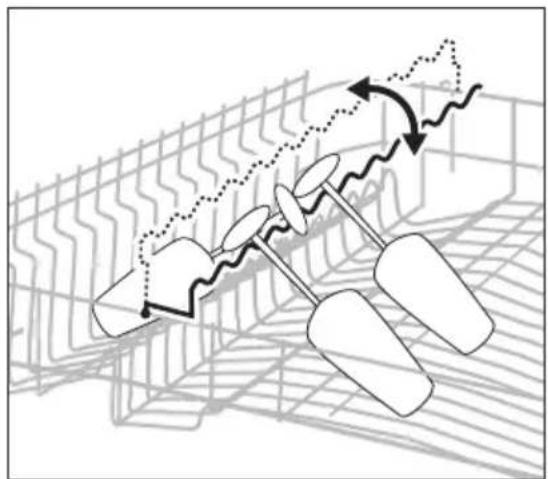

• Voor glazen met een lange voet kan de glazenhouserchts of links worden geplaatst.

• U kunt de rij punten aan de linkerkant van het bovenrek op- of neerklappen om de laad-flexibilititeit te vergroten.

De hoogte van het bovenrek aanpassen

U kunt het bovenrek in twee standen zetten om de laadflexibilititeit te vergroten.

Maximale hoogte van borden in:
bovenrek ondertek
Bovenste stand 22 cm 30 cm
Onderste stand 24 cm 29 cm

Volg deze stappen om het bovenrek in de bovenste of onderste stand te zetten:

1. Trek het bovenrek tot de aanslag maar bui- ten.

2. Houd het bovenrek vast bij de handgreep,
   trek het zo ver möglichk maar boven en LAST
   het dan verticaal maar beneden zakken.
   Het bovenrek klikt in de onderste of bovenste stand vast.

Gebruik van vaatwasmiddelen

Gebruik alleen afwasmiddelen (poeder, vloeijaar of tablet) die geschikt zichn voor afwasmiddelen.

Volg de gegevens op de verpakking op:

• Dosering aanbevolen door de fabrikant.
  Aanbevelingen omtrent opslag.

Gebruik nicht meer dan de juiste hoeveelheid afwasmiddel om het milieu te sparen.

Volgudge stappen om het afwasmiddelbakje te vullen:

1. Open het deksel van het afwasmiddelbak je.

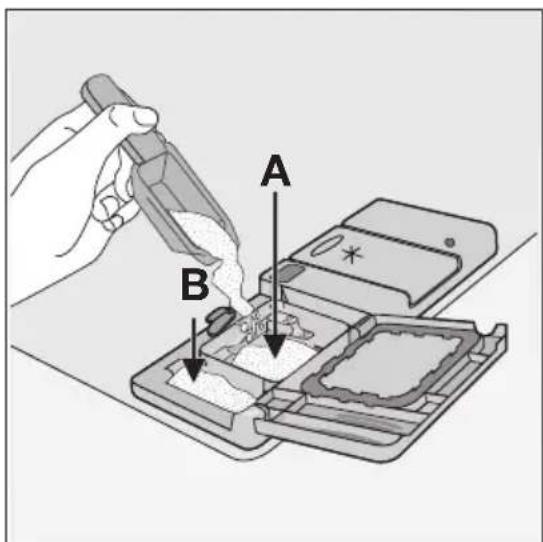

2. Vul het afwasmiddelbakje (A) met afwasmiddel. De marketing toont de dosering: 20 = ongeveer 20g afwasmiddel 30 = ongeveer 30g afwasmiddel.

1. Als u een wasprogramma gebruikt met een voorwasfase, doet u ook afwasmiddel in het voorwasdoseerbakje (B).

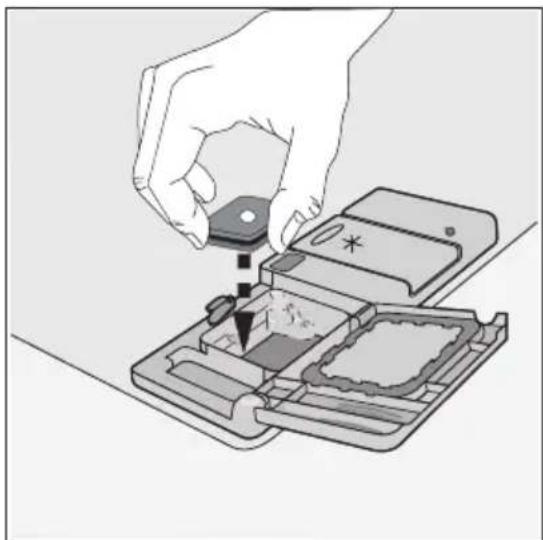

1. Als u afwasmiddelttabletten gebruikt,\ plaatst u deze in het afwasmiddelbakje (A).
2. Sluit het deksel van het afwasmiddelbakje. Druk op het deksel totdat het op+zijnplaats klikt.

Verschillende merken afwasmiddel hebben een ander oplostroject. Sommige afwasmiddelttabletten geben nicht het beste reinigingsresultaatijdens korte wasprogramma's. Gebruik lange wasprogramma's als u afwasmiddelttabletten gebruikt om het afwasmiddel volledig te verwijderen.

De Multitabfunctie

De multitab-functie is voor gecombineerde afwasmiddelttabletten.

Deze tabletten bevatten hulpmiddelen zoals afwasmiddel, glansmiddel en zout voor afwasmachines. Sommige soorten tabletten können andere hulpmiddelen bevatten.

Controleer of deze tabletten geschikt zijn voor de lokale waterhardheid. Zie de instructies van de fabrikant.

Als u de multitab-functie heeft ingesteld, blijft deze ingeschakeld totdat u hem uitschakelt.

De multitab-functie stopt de stroom glansmiddel en zout automatisch. Het indicatielampje van het glansmiddel en individielampje van het zout worden uitgeschakeld.

De programmaduur kan toenemen als u de multitab-functie gebruikt.

Schakel de multitab-functie in of uit, voordat u een afwasprogramma start.

U kunt de multitab-functie Niet in- of uitschakelen wonneer het programma loopt. Annuleer het afwasprogramma en stel het programma cervolgens wee in.

Om de multitab-functie in te schakelen:

• Druk op de toets multitab. Het individielampje multitab gaat aan.

Om de multitab-functie uit te schakelen:

• Druk op de toets multitab. Het individielampje multitab.gaat uit.

Volg deze stappen als de droogresultaten nicht maar wens zijn:

1. Vul het glansmiddeldoseerbakje met glansmiddel.
2. Activeer de glansmiddeldosering.
3. Stel de dosering van het glansmiddel in op stand 2.
4. U kurz de dosering van het glansmiddel alleen in- of uitschakelen als de multitab-functionie ingeschakeld is.

Omde glansmiddeldosering in ofuit te schakelen:

Het apparaat要去itgeschakeld zich.

1. Houd functietoets A ingedrukt, draai de programmaschakelaar linksom, totdat de programmamarkering overeenkomt met het eerste afwasprogramma op het bedienings-paneel.
2. Laat de functietoets A los als het display de waterhardheid toont.
3. Draai de programmaschakelaar linksom, totdat de programmamarkering overeenkomt met het tweede afwasprogramma op het bedieningspaneel.
4. Het digitale display geeft de huidige instelling van de glansmiddeldosering aan.

dd

Glansmiddeldosering gedeactiveerd

1d

Glansmiddeldosering geactiveerd

1. Druk op functietoets A om de instelling te wijzigen. Het digitale displayaar de neueinstelling zien.
2. Draai de programmaschakelaar maar de stand uit om de bewerking op te slaan.

Om normala afwasmiddel te gebruiken:

1. Schakel de Multitab-functie uit.
2. Vul het zoutreservoir en het glansmiddeldoseerbakje.
3. Stel de instelling van de waterontharder op het hoogste niveau in.
4. Draai een wasprogramma zonder serviesgoed.
5. Stel de waterontharder af op de waterhardheid in uw omgeving.
6. Stel de glansmiddeldosering af.

Afwasprogramma's

Afwasprogramma's

Programma en standprogrammaschake-laar	Mate van verruiling Soort serviesgoed Beschrijving programma
AUTO 45°-70°1)	Alles Serviesgoed, besteken pannen	VoorwasHoofdwas tot 45 °C of 70 °C1 of 2 tussentijdse spoelgan-genLaatste spoelgangDrogen
30 MIN 60°2)	Normaal of Lichtvervuld	Serviesgoed en be-stek	Hoofdwas tot 60°CLaatste spoelgang
INTENSIV CARE 70° Sterk verwild Serviesgoed, besteken pannen		VoorwasHoofdwas tot 70°C1 tussentijdse spoelgangLaatste spoelgangDrogen
ECO 50°3)	Normaal verwild Serviesgoed en be-stek		VoorwasHoofdwas tot 50°C1 tussentijdse spoelgangLaatste spoelgangDrogen
VOORWAS Alles Gedeeltelijke lading		(later op de dagverder te vullen).	1 koude spoelgang (om tevoorkomen dat voedselrestenkunnen aankoeken).Vaatwasmiddel is met dit pro-gramma nicht nodig.

1) Tijdens het Auto 45^ - 70^ -programma, de hoeveelheid vuil op het serviesgoed worden bepaald door de troebelheid van het water. De programmaduur en de verbruikswaarden konnen varieren. Dit hangt af of het apparaat volledig is gezuld of Niet en van de mate van verruiling van het serviesgoed. Het apparaat past automatisch de temperatuur van het water aanijdens de hoofdwasfase.
2) Dit is een perfect dagelijks programme voor een halfvolle lading. Ideal voor een familie bestaandeuit vier personen die alleen het serviesgoed en het bestek van de ochtend- en avondmaaltijd in de machine wil laden.
3) Testprogramma voor testinstanties. Raadpleeg de apart bijgeleverde documentatie voor testgegevens.

Verbruiksgegevens

Programma 1)	Energieverbruik (kWh) Water (in liters)
AUTO 45°-70° 1,1 - 1,7 11 - 22
30 MIN 60° 0,9 9
INTENSIV CARE 70° 1,5 - 1,7 15 - 17
ECO 50° 1,0 - 1,1 14 - 16
VOORWAS 0,1 4

1) De duur van het programme is te zien op het display.

De druk en temperatuur van het water, de variaties in stroomtoevoer en de hoeveelheid vaat kan deze waarden veranderen.

Een afwasprogramma selecteren en starten

Voer deze handelingen uit om een afwasprogramma in te stellen en te starten:

1. Sluit de deur.

2. Draai aan de programmaknop om het afwasprogramma in te stellen. Zie het hoofdstuk 'Wasprogramma's'.

3. Het fase-indicatielampje voor het afwasprogramma gaat aan.

4. De duur van het programme knippert op het digitale display.

5. Druk op de starttoets.

-Het afwasprogramma start automatisch.
- Wonneer het programme start, blijft alleen het contrôlelampje voor de lopende fase aan. De programmaduur blijft continu branden.

Wanneer het afwasprogramma wordt uitgevoerd,kest u het programma nicht wijzigen. Annuleer het afwasprogramma.

WAARSCHUWING!

Onderbreek of annuleer een afwasprogramma alleen als dit nodig is.

LET OP!

Open de deur voorzichtig. Er kan hare stoorn vrijkomen.

Een afwasprogramma onderbreken

Open de deur.

• Het programa stopt.

Sluit de deur.

• Het programme gaat verdier vanaf het punt dat het was onderbroken.

Annuleren van een afwasprogramma

• Houd de functietoetsen A en B ingedrukt.

• Op het digitale display knippert de duur van het programme.

• Eén ofeer fase-indicatielampjes zichnan aan.

Het afwasprogramma is geannuleerd.

Nu kunt u de volgende stappenuitvoeren:

1. Schakel het apparaat UIT.
2. Een{niewaftasprogramma selectheren.

Vul het afwasmiddelbakje met afwasmiddel voordat u een新模式programma instelt.

Een afwasprogramma selecteren en starten met uitgestelde start

1. Een afwasprogramma selecteren.

2. Druk op de toets uitgestelde start, totdat het display de gewenste uitgestelde starttijd voor het afwasprogramma LAST Zien. De uitgestelde starttijd knippert op het digitale display.

3. Druk op de starttoets.

4. Het aftellen van de uitgestelde start begint.

5. De fase-indicatielampjes van het afwasprogramma gaan uit.
6. Op het digitale display verschijnt de uitgestelde starttijd als een continu brandend lampje.

Als het aftellen verstreten is, start het afwasprogramma automatisch. Het fase-indicatie-lampje van de lopende fase gaat aan.

i

Open de deur Nietijdens het aftellen om te voorkomen dat het aftellen wordt onderbroken. Wanner u de deur opnieuw sluit, wordt het aftellen hervat vanaf het moment van afbreken.

De uitgestelde start annuleren

1. Houd de functietoetsen A en B ingedrukt.

2. Het (De) fase-indicatielampje(s) gaat (gaan) aan.

3. Op het digitale display gaat de duur van het wasprogramma aan.

4. Druk op de toets starten om het afwasprogramma te starten.

Einde van het afwasprogramma

Schakel het apparaat in deze omstandigheden UIT:

• Het apparatusstoptautomatisch.
• Het digitale display toont een nul.
• De fase-indicatielampjes gaan UIT.

Laat de deur enkele Minutes op een kier staan voor betere droogresultaten. Haal de machine daarna pas leeg.

Laat het serviesgoed afkoelen voordat u het uit de afwasmachine haalt. Hete borden beschadigen sneller.

Stand-bymodus

Als u het apparaat na afloop van het afwasprogramma Niet uitschakelt, worden het apparaat automatisch in de stand-bymodus gezet. De stand-bymodus vermindert het energieverbruik.

Drie minuten na afloop van het programma gaan alle indicatielampjes uit en op het digitale display verschijnt een horizontale streep.

Druk op een toets om terug te keren maar de eindeprogrammamodus.

De lading verwijderen

• Verwijder eerst voorwerpen van het onderrek en dan van het bovenrek.
• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

Onderhoud en reiniging

WAARSCHUWING!

Schakel het apparaat uit voordat u de filters schoon maakt.

De filters reinigen

LET OP!

Gebruik het apparaat Niet zonder filters. Zorg er voor dat de filters juist zijn geplaatst. Onjuiste plaatsingveroorzaakt slechte wasresultaten en schade aan het apparaat.

Maak indien nodig de filters schoon. Vuile filters verminderen de wasresultaten. De afwasmachine heeft drie filters:

1. Open de deur.
2. Verwijder het onderste rek.

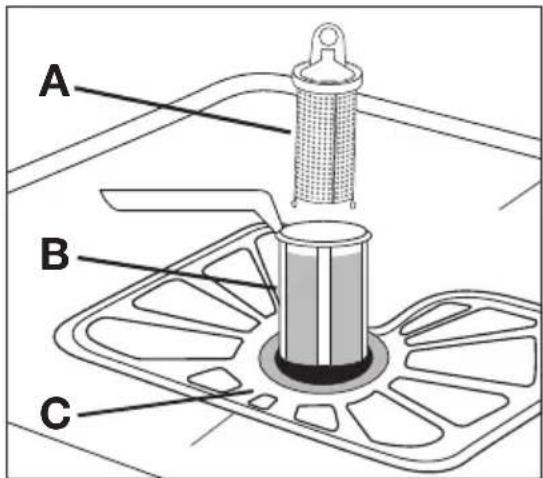

1. Draai het handvat van het microfilter (B) een kwartslag maar links om het filter-systeme te ontgrendelen.
2. Verwijder het filtersysteme.
3. Houd het grove filter (A) handmatiguit de opening.
4. Verwijder het grove filter (A) van het microfilter (B).

1. Verwijder het platte filter (C)uit de bodem van eht apparaat.
2. Maak de filters schoon onder stromend water.
3. Plaats het platte filter (C) terug in de bodem van het apparaat.
4. Plaats het grove filter (A) in het microfilter (B) en druk ze tegen elkaar.
5. Zet het filtersystem op zijnplaats.
6. Draai het handvat van het microfilter (B)
   aar rechts totdat het op z'n plek klikt.
   Zo vergrendelt u het filtersystem.
7. Plaats het onderste rekteringg.
8. Sluit de deur.

Verwijder de spreoiarmen Niet.

Als de openings in de sproeiarmen verstopt raken, verwijdert u dechyterblijvende delen met een coctailprikkertje.

Schoonmaken van de buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutrale afwasmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (aceton, trichloroethyleen enz).

Voorzorgsmaatregelen bij vorst

LET OP!

Installer het apparaat Niet op een plek waar de temperatuur onder de 0^ komt. De fabrikant is Niet verantwoordelijk voor schade door vorst.

Als dit nicht möglich is, leeg het apparaat en sluit de deur. Haal de watertoevoerslang los en verwijder het water in de watertoevoerslang.

Problemen oplossen

Het apparaat start of stopt nicht tijdens de werkinq.

Als er een storing is, probeer dan eerst het probleem zich op te losesten. Als u het probleem zich nicht kunt oplossen, neem dan contact op met de klantenservice.

LET OP!

Schakel het apparaat uit en voer de hieronder voorgestelde corrigerende handelingen uit.

Storingscode en storing Mogel	keoorzaak en oplossing
• op het digitale display verschijnt,10De afwasmachine worden nicht gezuld met water	• De waterkraan is verstopt of aangezet met kalkaanslag. Maak de waterkraan schoon.• De waterkraan is zicht.Draai de waterkraan open.Het filter in de wateraanvoerslang is verstopt.Maak het filter schoon.• De aansluiting van de wateraanvoerslang is Niet correct.De slang kan+zijn verbogen of geknikt.Zorg dat de aansluiting algijd correct is.
• op het digitale display verschijnt,20De afwasmachine pomp gente watverweg	• De gootsteenafvoer is geblokkeerd.Ontstop de gootsteenafvoer.• De aansluiting van de waterafvoerslang is Niet correct.De slang kan+zijn verbogen of geknikt.Zorg dat de aansluiting algijd correct is.
• op het digitale display verschijnt,30Anti-overstromingsinrichtingwerkt	• Draai de waterkraan zicht en neem contact op met once service-afdeling.
Het programme begint nicht • De deur	van het apparaat is Niet gesloten.Sluit de deur.• De stekker is Niet aangesloten.Steek de stekker in het stopcontact.• Dezekering in de meterkast is doorgebrand.Vervang dezekering.Toets uitgestelde start is ingesteld.Annuleer de uitgestelde start om het programma direct te starten.

Sluit het apparaat aan na de contrôle. Zet de keuzeschakelaar op hetzelfde afwasprogramma als voor de storing.

Het programme gaat verder vanaf het punt dat het was onderbroken. Als de storing zich opnieuw voordoet, neemt u contact op met de service-afdeling.

Indien het display een storingscode weergeeft die nicht in deze tabel is beschreiben, dient u contact op te nemen met de service-afdeling.

Deze gegevens zijn nodig om u snel en correct te konnen helpen:

• Model Beschrijving (Mod.)
  Productnumber (PNC)
  Serienummer (S.N.)

Zie voor deze gegevens het typeplaatje.

Schrijf de benodigde gegevens hier op:

Modelomschrijving: ....

Productnummer : ....

Serienummer : ....

	De schoonmaakresultaten zijn slecht
De bordenijken Niet schoon	• Het geselecteerde afwasprogramma is nicht geschikt voor het type lading en mate van verruiling. • De rekkenijken产品质量ing ingedeeld, zodat het water er产品质量 aan alle kanten bij kan. • De spreierarmen hunnen产品质量ing in de laaien als gevolg van een on-juisteplaatsing van het serviesgoed. • De filtersijken vuil of产品质量geplaatst. • Er is te weinig of geen afwasmiddel gezruikt.
Er zitten kalkresten op de borden	• Het zoutreservoir is leeg. • De waterontharder is ingesteld op het verkeerde niveau. • De dop van het zoutreservoir zit产品质量dicht.
Het serviesgoed is nat en dof	• Er is geen glansmiddel gezruikt. • Het glansmiddeldoseerbakje is leeg.
De glazen en borden verto-nen strepen, melkachtige vlekken of een blauwzweem	• Verminder de glansmiddeldosering.
Opgedroogde waterdruppels op de glazen en de borden	• Verhoog de dosering van het glansmiddel. • Het afwasmiddel kan de oorzaakijken.

Technische gegevens

Afmetingen Breedte cm 59,6
Hoopte cm 85
Diepte cm 62,5
Elektrische aansluiting - Volta-ge - Totale vermogen - Zeke-ring	Informatie over de elektrische aansluiting is te vinden op het ty-peplaatje aan de binnenrand van de deur van de afwasmachine.
Leidingwaterdruk Minimaal 0,5 bar (0,05 MPa)
Maximaal 8 bar (0,8 MPa)
Capaciteit Aantal couverts 12

Montage-instructies

Montage

Plaatsing onder een aanrecht

WAARSCHUWING!

Zorg er voor dat de stekker uit het stopcontact is gehaldijdens de installmentie.

Zet het apparaat naast een waterkraan en een afvoer. Verwijder het werkblad van de afwasmachine om het onder een aanrecht of een keukenwerkblad te installereren. Zorg er voor dat deafmetingen van de opening overeenkomen met de gegeven afmetingen.

Volg deze stappen om het werkblad van het apparatusat te verwijdersen:

1. Verwijder de anschterste schroeven (1).

1. Trek het bovenblad van achteren van het apparaat.

1. Til het bovenblad op en haal het uit de voorste gleuven.

1. Gebruik de afstelbare voetjes om het apparaat waterpas te zetten.

Installer het apparaat onder het werkblad van de keuken. Zorg er voor dat er geen knikken in de waterslangen zitten en dat de waterslangen nicht bekneld raken.

Als reparatieoodzakelijk is, moet het apparaat gemakkelijk toegankelijk zichn voor de re-.
parateur. Installer het werkblad op het apparaat als u de afwasmachine wilt gebruiken als
een vrijstaand apparaat.

De sukkel van vrijstaande apparaten is Niet verstelbaar.

Het apparaat waterpas afstellen

Zorg er voor dat het apparaat waterpas staat, zodate de deur goed kan sluiten en afgedicht is. Als het apparaat waterpas staat, mag de deur de zijkanten van het keukenkastje zich raken. Als de deur nicht juist sluit, draai dan de afstelbare pootjes losser of vaster totdat het apparaat waterpas staat.

Aansluiting aan de waterleiding

Watertoevoerslang

Sluit het apparaat aan een hete (max. 60^ ) of koude watertoevoer aan.

Gebruik een heet watertoevoer om het energieverbruik te verminderen, als het hare water door alternatieve, milieuvriendelijkere energiebronnen geproduerd worden (bijv. zonne-of fotovoltaische panelen en wind).

Sluit de watertoevoerslang aan op een waterkraan met een externe schroefdraad van 3/4" .

LET OP!

Gebruik geen aansluitslangen van een oud apparaat.

De waterdruk要去 zich binnen de grenzen bevinden (zie "Technische gegevens"). Zorg er voor dat uw waterleidingbedrijf u de gemiddelde leidingwaterdrukwaarden in uw omgeving geeft.

Zorg er voor dat er geen deuken in de watertoevoerslang zitten en dat de slang nicht is geknakt of ingedeukt.

Plaats de sluitmoer op de juiste manier om waterlekkage te voorkomen.

LET OP!

Sluit het apparaat Niet aan neue leidingen aan of aan leidingen die lang nicht zich gebruikt. Laat het water enkele minuten stromen en sluit dan de toevoerslang pas aan.

De watertoevoerslang heeft een dubbele wand en bevat een hoofdkabel aan de binnenkant en een veiligheidsklep. De watertoevoerslang staat alleen onder druk als het water stroomt. Als er eenlek in de watertoevoerslang is, onderbreekt de veiligheidsklep het stromende water.

Wees voorzichtig als u de watertoevoerslang aansluit:

• Laat de watertoevoerslang of de veiligheidsklep Niet in het water komen.
• Als de watertoevoerslang of de veiligheidsklep beschadigd is, haal dan onmiddelijk de stekker uit het stopcontact.
• Laat alleen de Klantenservice de watertoevoerslang met de veriligheidsklep repareren.

WAARSCHUWING!

Gevaarlijke spanning

Afvoerslang

1. Sluit de waterafvoerslang aan op een sifon en maak deze vast onder het werkoppervlak. Hiermee worden voorkomen dat het gootsteenwater terug de machine in loopt.
2. Sluit de waterafvoerslang aan een bestaande leiding met een ventilatieopening (minimale binnendiameter 4 cm).

Zorg er voor dat de afvoerslang Niet geknikt is of bekneld raakt om te voorkomen dat de wateraf-voerslang Niet juist werkt.

Verwijder de gootsteendop als het apparaat water afvoert om te voorkomen dat het water terug in de machine loopt.

Een verlenging van een afvoerslang mag Niet langer�n dan 2 m.De binnendiameter mag nichtkleiner�n dan de diameter van de slang.

Verwijder het kunststofmembraan (A) als u de waterafvoerslang aan een sifon onder de gootsteen aansluit. Als u het membraan Niet verwijdert, kunnen voedselresten een verstopping in de slangveroorzaken

Het apparaat heeft een veiligheidsfunctie om te voorkomen dat vuil water terug in de machine loopt. Als uw gootsteenafvoer is voorzien van een geintegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Verwijder de terugslagklep.

LET OP!

Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.

Aansluiting aan het elektriciteitsnet

WAARSCHUWING!

De fabrikant is Niet verantwoordelijk, als u deze veiligheidsmaatregelen Niet opvolgt.

Aard het apparaat volgens de veiligheidsmaatregelen.

Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeen-komen met het voltage en stroomtype van uw lokale stroomleverancier.

Gebruik altijd een juist geinstalleerd schokbestendig stopcontact.

Gebruik geen meerwegspluggen, connectors en verlengsnoeren. Gevaar voor brand.

Vervang de hoofdkabels nicht zich. Neem contact op met de service-afdeling.

Zorg er voor dat de stekker toegankelijk is na de installmentie.

Trek Niet aan de kabel om het apparaat los te halen. Trek.altijd aan de stekkerzfelt.

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de juiste manier worden verwijderd, voorkomt u mogelijkke negatieve gevolgen voor mens en milieu die zich zonden+kennen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikhaar. De kunststofonderdelen zijn gemarkeerd, bijv. >PE< , >PS< , enz. Gooi het verpakkingsmaterial in deaarvoor bedoelde container bij uwplaatselijke afvaldienst.

WAARSCHUWING!

Volg de volgende procedure om het apparaat weg te gooien:

• Trek de stekker uit het stopcontact.
• Snijd de hoofdkabels en stekkers af en gooizweg.
• Verwijder het slot van de deur. Dit voorkomt dat kinderen zichself in het apparaat insluiten en zo hun leven in gevaar brengen.

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via once webwinkel op: www.aeg-electrolux.be
