DW12TFE 3E - Lave-vaisselle HAIER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DW12TFE 3E HAIER au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de lave-vaisselle | Encastrable |
| Capacité | 12 couverts |
| Classe énergétique | A+ |
| Niveau sonore | 49 dB |
| Programmes de lavage | 6 programmes, incluant Eco, Intensif, Rapide |
| Températures de lavage | De 45°C à 70°C |
| Fonction séchage | Séchage par condensation |
| Dimensions (L x P x H) | 60 x 55 x 85 cm |
| Poids | 45 kg |
| Consommation d'eau | 9 litres par cycle |
| Filtre | Filtre à mailles, lavable |
| Entretien | Nettoyage régulier du filtre et des bras gicleurs |
| Sécurité | Système de sécurité anti-débordement |
| Garantie | 2 ans |
| Accessoires inclus | Panier à couverts, support pour verres |
| Informations supplémentaires | Compatible avec les tablettes de lavage 3 en 1 |
FOIRE AUX QUESTIONS - DW12TFE 3E HAIER
Questions des utilisateurs sur DW12TFE 3E HAIER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice DW12TFE 3E - HAIER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DW12TFE 3E de la marque HAIER.

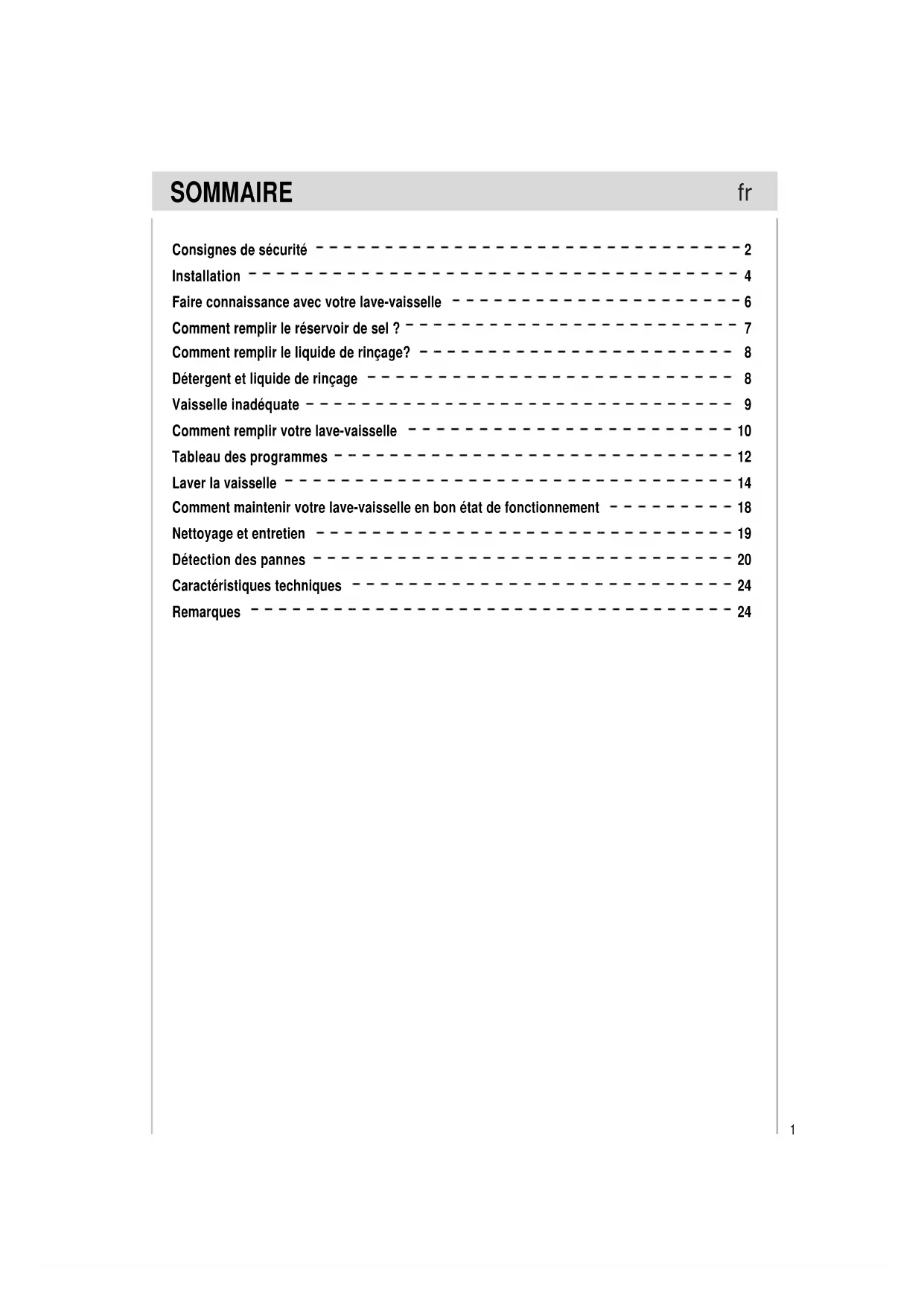

MODE D'EMPLOI DW12TFE 3E HAIER
Consignes de sécurité 2
Installation 4
Faire connaissance avec votre lave-vaiselle 6
Comment remplir le réservoir de sel ? 7
Comment remplir le liquide de rincage? 8
Détail et liquide de rinçage 8
Vaisseau inadéquat 9
Comment remplir le lave-vaisselle 10
Tableau des programmes 12
Laver la vaisselle 14
Comment maintenir le lave-vaisselle en bon état de fonctionnement 18
Nettoyage et entretien 19
Détection des pannes 20
Remarques 24
Consignes de sécurité
- Vérifiez immédiatement l'emballage et le lave-vaisselle pour voir s'ils présentent des dégâts dus au transport. Ne mettez jamais un appareil endommagé en service, prévenez votre fournisseur ou votre service après-vente.
- Veuillez vous débarrasser des matériaux d'emballage conformément à la règlementation applicable.
Lors de l'installation
- Installez et branchez l'appareil conformément à la notice d'installation et de montage.
- Pendant toute la durée de l'installation, le lave-vaiselle doit être maintenu débranché du secteur.
- Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la réglementation.
- Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaiselle et celles du secteur doivent concorder. N'intercalez jamais de rallonge entre la fiche mâle du lave-vaisse et la prise femelle du secteur.
- Pour assurer la stabilité verticale nécessaire au lave-vaiselle, n'installez l'appareil encastrable que sous un plan de travail continu visse aux meubles voisins.
- Une fois l'appareil installé, sa fiche doit demeurer accessible.
- Au cours de l'installation, assurez-vous que le cordon d'alimentation n'est pas piégé ou écrasé de façon excessive, ce qui pourrait être dangereux.
Utilisation quotidienne
- Le lave-vaiselle doit être utilisé exclusivement par des adultes, pour laver de la vaisselle et des ustensiles de cuisson.
- Cet appareil n'est pas conçu pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée.
- Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer. L'eau contenue dans le compartiment de lavage n'est pas potable.
- Ne rajoutez jamais de solvants dans le compartiment de lavage. Risque d'explosion.
- Pendant le déroulement du programme, ouvrez prudemment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.
- Ne touchez en aucun cas la résistance pendant ou après un cycle de lavage.
- Règles essentielles qu'il convient d'observer au moment d'utiliser l'appareil:
- Ne touchez jamais le lave-vaisse lorsque vous êtes pieds nus ou lorsque vos mains ou vos pieds sont mouillés.
- L'utilisation de rallonges et de prises multiples est à proscrire;
- Si l'appareil ne fonctionne pas correctement ou si l'entretien doit être effectué, débranchez l'appareil.
Prudence avec les enfants
- Cet appareil n'est pas conçu pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée.
- Il est recommandé de tenir les jeunes enfants sous contrôle afin d’éviter qu’ils ne jouent avec le lave-vaisselle.
- Conservez les détergents hors de portée des enfants. Tenez les enfants à l'écart du lave-vaisselle lorsque celui-ci est ouvert.
Si le lave-vaisselle est tombé en panne
- Si le lave-vaisselle ne fonctionne pas, fermez le robinet d'arrivée d'eau et débranchez l'appareil. Puis, consultez le chapitre intitulé "Détection des pannes". Si vous ne pouvez résoudre le problème par vous-même, adressez-vous à un ServiceAprès-vente.
- Les réparations doivent être réalisées exclusivement par du personnel spécialisé.
- Si le câble d'alimentation est endommagé, le remplacement doit être seulement effectué par le constructeur, son service technique/agrée ou par du personnel qualifié, afin d'éviter des dangers électriques.
- Afin de garantir l'EFFICACITE et la SECURITE de l'appareil, nous vous conseillons de tous:
- Vous adresser à un Service Après-vente agréé par le fabricant.
- Utiliser des pièces d'origine et demander l'utilisation de pièces détachées originales.
Mise au rebut de l'appareil
- Pour la mise au rebut, rendez les appareils inutilisables en sectionnant le câble d'alimentation et en démontant le verrou de la porte.
- Débarrasssez-vous de l'appareil en respectant la réglementation.
Avertissement:
Des enfants pourraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations dangereuses.
Pour cela : retirez la prise de secteur, coupez le câble du secteur et mettez-le de côté. Détruisez la fermeture de la porte de sorte que la porte ne ferme plus.
Comment installer l'appareil
Installez l'appareil à l'endroit souhaité. Le dos de l'appareil doit reposer contre le mur et les parois latérales doivent être parallèles aux parois du meuble adjacent ou du mur. Le lave-vaisselle est équipé de tuyaux d'alimentation et de vidange de l'eau. Ces tuyaux peuvent être installés à droite ou à gauche, pour faciliter l'installation correcte de l'appareil.
Comment mettre l'appareil au niveau
Dès que l'appareil est mis en place, réglez les pieds du lave-vaiselle en les vissant ou en les dévissant jusqu'à ce que l'appareil soit au niveau. Dans tous les cas, l'appareil doit avoir une inclinaison inférieure à. Une mise à niveau correcte de l'appareil est un gage de garantie pour des résultats satisfaisants.
Raccordement à l'arrivée d'eau froide
Raccordez le tuyau d'arrivée d'eau froide à un connecteur filtré et assurez-vous qu’il est solidement fixé (voir fig. A).
Si les conduits d'eau sont neufs ou n'ont pas été utilisés pendant une longue période, faites couler l'eau pour vous assurer qu'elle est propre et dépourvue d'impuretés. En ne prenant pas cette précaution, vous courez le risque de boucher le conduit d'arrivée d'eau et d'endommager l'appareil.
Avertissement:
L'appareil doit être connecté au tuyau d'eau principal en utilisant les nouveaux tuyaux flexibles et les anciens tuyaux flexibles ne doivent pas être utilisés de nouveau.
Raccordement du tuyau de vidange
Introduisez le tuyau de vidange dans une conduite de vidange d'un diamètre de 4cm minimum, ou déposez-le directement dans l'évier en veillant à ce qu'il ne soit ni pincé ni écrasé. Utilisez le support en plastique prévu à cet effet, fourni avec l'appareil (voir fig. B). L'extrémité libre du tuyau doit se couvrir à une hauteur comprise entre 40 et 100cm et ne doit pas être immergée dans l'eau. Si nécessaire, utilisez le support en plastique fourni avec l'appareil pour créer un siphon (voir fig. B).
fig. B
Avertissement:
Le support en plastique doit être solidement fixé au mur pour éviter que le tuyau ne se déplace et que de l'eau ne se repande au sol.
Branchement électrique
Après vous êtes assuré que la tension d'alimentation et la fréquence de votre habitation correspondent à celles figurant sur la plaque signalétique (située sur la paroi intérieure en acier inoxydable de la porte de votre appareil), et que l'installation électrique est prévue pour supporter la tension maximale indiquée sur la plaque signalétique, introduisez la fiche dans une prise du secteur correctement reliée à la masse (la mise à la terre de l'appareil est obligatoire aux termes de la loi).
Si la prise du secteur et la fiche de l'appareil ne sont pas de même type, remplacez la fiche. N'utilisez en aucun cas de rallonges ou autres. Risque de surchauffe et d'incendie.
Avertissement:
La prise du lave-vaisselle doit être accessible même quand l'appareil est encastré pour que la maintenance puisse être faite en toute sécurité.

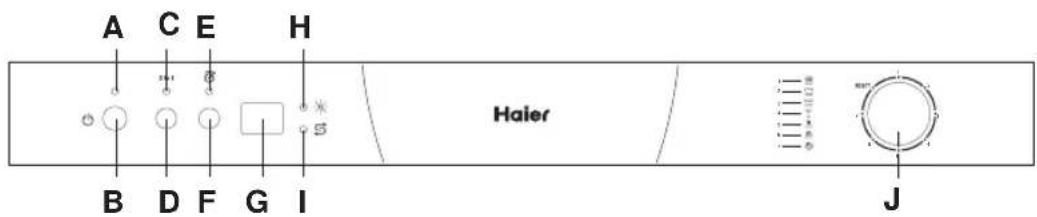

Premier plan (bandeau de commande)
A Indicateur Marche-Arret
F Touche Départ différé
B Touche Marche-Arret
Indicateur Temps restant et durée du départ différé
C Indicateur « 3 en 1 »
Indicateur de remplissage du liquide de rincage
Touche "3 en 1"
Indicateur de remplissage du sel
Indicateur Départ différé
Bouton de sélection du cycle.

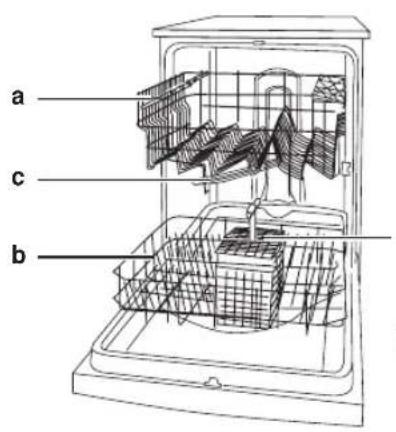

Premier plan (l'intérieur)
a Panier supérieur
Filtre de lavage
b Panier inférieur
Distributeur de détergent et de liquide de rincage
c Bras d'aspérsion supérieur
Tuyau d'arrivée d'eau
Panier à couverts
Tuyau de vidange
Bras d'aspersion inférieur
c Câble branchement secteur
Bouchon du réservoir à sel
Sel
Le degré de dureté de l'eau varie d'un endroit à l'autre. Si l'eau qui alimente votre lave-vaiselle est dure, des dépôts se formeront sur la vaisselle et sur les ustensiles de cuisson.
Cet appareil est équipé d'un système d'adoucissement spécial qui utilise un sel spécialement conçu pour éliminer le calcaire et les minéraux présents dans l'eau.
Comment remplir l'adoucisseur
Utilisez exclusivement du sel special pour lave-vaiselle. Le réservoir de sel est situé en dessous du panier inférieur et doit être rempli de la manière suivante :
Si l'indicateur "E" clignote, il faut remplir le réservoir de sel. Enlevez le panier inférieur, puis dévissez le bouchon du distributeur de sel et enlevez-le. - Si vous remplissez le réservoir de sel pour la première fois, remplissez-le d'eau. - Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez 2kg de sel environ. Il est normal qu'une petite quantité d'eau s'échappe du distributeur de sel. Révissez soigneusement le bouchon.
Remarque importante :
Afin d'éviter la formation de rouille, remplissez le distributeur de sel juste avant de lancer un cycle de lavage.

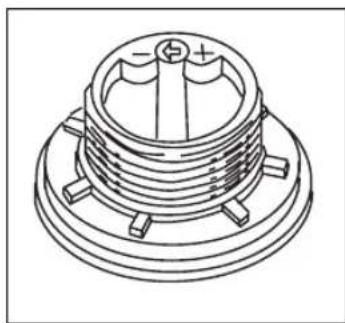

Réglage de la quantité de sel
Le lave-vaiselle est conçu de manière à ce que vous puissiez régler la quantité de Sel nécessaire, en fonction du degré de dureté de l'eau de votre habitation. Ceci, afin de permettre d'optimiser et d'adapter la quantité de sel utilisée lors de chaque lavage en limitant celle-ci au minimum. Adressez-vous à votre société locale de distribution de l'eau pour connaître la classe de dureté de votre zone.
Pour régler la quantité de sel nécessaire, procédez de la façon suivante :
- Dévissez le bouchon du réservoir de sel.
- Le réservoir de sel est doté d'une rondelle sur laquelle figure une flèche (voir la figure ci-contre).
- Au besoin, tournez la rondelle dans le sens inverse des aiguilles d'une montre, de la position "-" vers la position "+" en fonction du degré de durcissement de l'eau.
| Durété de l'eau | ||||||
| Niveau | °fH | °dH | mmol/l | Position sélecteur | Consommation sel(grammes/cycle) | Autonomie(cycles/2kg.) |
| 1 | 0 - 10 0 | - 17 0 - 1,7 | / | 0 | / | |
| 2 | 1,8 - 4,41 | 8 - "4410 - | 25 20 | 60 | ||
| 3 | 25 - 50 45 | - 89 4,5 - 8,9 | Middle | 40 | 40 | |
| 4 | >89>50 >8,9 | 60"+" | 25 | |||
Liquide de rinçage
Ce produit permet de faire briller votre vaisselle et facilite le séchage sans laisser de traces. Le distributeur de liquide de rinceau est situé sur la paroi intérieure de la porte. Remplissez-le au bout de 80 lavages (ou lorsque l'indicateur de niveau de liquide de rinceau clignote - sur les modèles qui en sont équipés).
Si l'indicateur de niveau du liquide de rinceage "D" s'allume, il faut le remplir avec du liquide de rinceage.

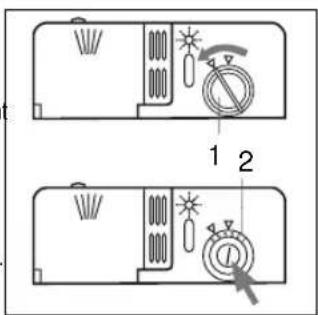

Comment remplir le distributeur de liquide de rinçage
Pour ouvrir le distributeur de liquide de rinçage, tournez le bouchon "1" dans le sens inverse des aiguilles d'une montre et remplissez le distributeur en veillant à ne pas faire déborder le liquide. Vous pouvez régler la quantité de liquide de rinçage nécessaire en tournant la vis de réglage "2", située en dessous du bouchon "1", à l'aide d'un tournevis.
Il existe 6 positions de réglage ; la position 3 correspond à la quantité normale.
Remarque importante :
Une quantité de liquide de rincage correctement dosée améliore le séchage. Si vous constatez des gouttes d'eau ou des taches sur votre vaisselle, il convient de régler le dosage sur une position supérieure.
Si les assiettes représentent des striures blanches, régalez le dosage sur une position inférieure.
Détail et liquide de rinçage
Utilisez exclusivement un détergent spécial pour lave-vaisselle. Remplissez le distributeur de détergent avant de lancer un nouveau cycle de lavage, en respectant les instructions fournies dans le "Tableau des programmes." Le distributeur de détergent est situé sur la paroi intérieure de la porte.
L'utilisation de tablettes est possible mais ce lave-vaisselle est conçu pour obtenir un résultat optimal avec des détergents en poudre ou liquide.
Comment remplir le distributeur de détergent
- Pour ouvrir le couvercle "3" du distributeur, appuyez sur la touche "4".
- Versez le détergent destiné au cycle de lavage dans le compartiment "5".
- Versez le détergent destiné au prélavage dans le compartiment "6".
- Dans que vous avez rempli le distributeur de détergent, refermez couvercle et appuyez jusqu'à ce que vous entendiez un déclic.
Avertissement :
Afin de pouvoir refermer aisément le couvercle, nettoyez les bords de celui-ci en éliminant toute trace de détergent.
Nous déconseillons de laver au lave-vaisselle:
Les pièces de couvert de vaisselle en bois car elles se délavent et leur aspect se dénature avec le temps ; les colles à bois qu'elles contiennent ne sont pas non plus adaptées aux températures régnant dans le lave-vaisselle. N'y lavez pas non plus les verres et vases à décors délicats, en particulier les pièces de vaisselle anciennes impossibles à renouveler. Ces décors anciens n'ont pas été prévus pour le lave-vaisselle.
Autres pièces inadaptées : pièces en plastiques sensibles à l'eau très chaude, vaisselle en cuivre et en étain. Les décors en verre, les pièces en aluminium et en argent peuvent se décolorer et pâlir au lavage en lave-vaisselle. Certaines variétés de verre peuvent s'opacifier après quelques passages dans l'appareil. Par ailleurs, les matériaux très absorbants comme les éponges et serviettes ne sont pas lavables au lave-vaisselle.
N'achetez désormais que de la vaisselle dont le fabricant confirme son adéquation au lave-vaisselle.
Remarque:
Ne lavez jamais au lave-vaisselle les pièces de vaisselle salies par des cendres, de la cire, de la graisse minérale ou de la peinture.
Causes:
- Nature et processus de fabrication du verre. Composition chimique du détergent.
- Température de l'eau et durée du programme sur le lave-vaisselle.
Utilisez des verres et de la porcelaine déclarés inaltérables au lave-vaisselle par son fabricant. - Utilisez un détergent dont l'emballage mentionne qu'il ménage la vaisselle. Consultez les fabricants de détergent. - Sélectionnez un programme de courte durée et ayant la plus BASSE TEMPERATURE possible. - Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaisselle le plus rapidement possible une fois le programme terminé.
Comment remplir votre lave-vaisselle
Avant de ranger la vaisselle dans votre lave-vaiselle, éliminez tous les résidus d'aliments pour éviter que le filtre ne se bouse, ce qui compromettrait les résultats de lavage.
Si des aliments carbonisés et par conséquent très difficiles à détacher sont présents dans le fond de vos cocottes et casseroles, faites-les tremper avant de les laver au lave-vaisselle. Ceci permettra de ne pas effectuer de cycles de lavage supplémentaires.
Tirez le panier vers vous afin de faciliter le chargement de la vaisselle.
Charge normale

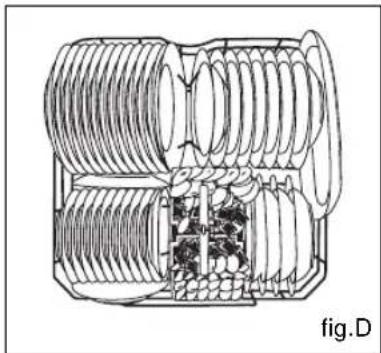

Comment utiliser le panier inférieur
Nous vous conseillons de ranger les articles nécessitant un lavage plus puissant sur le panier inférieur : cocottes, casseroles, couvercles, plats de service et saladiers, comme représenté dans la figure de droite. Il est recommandé de ranger les plats de service et les couvercles sur les côtes du panier afin de ne pas entraver la rotation du bras d'aspersion supérieur.
- Rangez toujours les cocottes, saladiers, etc. en les retournant (voir la fig. D).
- Rangez les cocottes profondes en les inclinant pour permettre à l'eau de s'écouler. Le panier à couverts peut être partagé (voir image E) de sorte que seulement une section est utilisée quand vous n'avez que peu de couverts à laver. Vous faites ainsi plus de place pour les grands objets. Il est aussi possible de le placer sur le panier du haut.

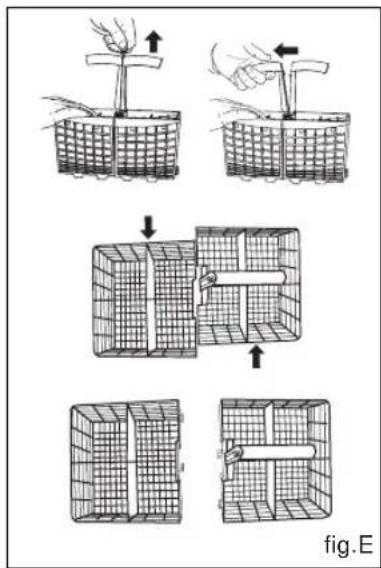

- Les couverts doivent être placés dans le panier avec les poignées en bas. Si le panier a des compartiments aux côtés, il faut insérer les cuillères individuellement dans les fentes prévues. Les ustensils plus longs doivent être placés horizontalement devant dans le panier du haut.
Avertissement:
Les couteaux et d'autres outils pointus doivent être mis dans le panier avec leur point vers le bas ou placés horizontalement.
Comment utiliser le panier supérieur
Le panier supérieur est conçu pour recevoir de la vaisselle plus fragile et légère telle que verres, tasses à café et à thé, saucières, de même que des assiettes, de petits bols et des casseroles peu profondes (si elles ne sont pas trop sales).
- Installez la vaisselle et les ustensiles de cuisson de façon à ce qu'ils ne puissent être déplacés par le jet d'eau.

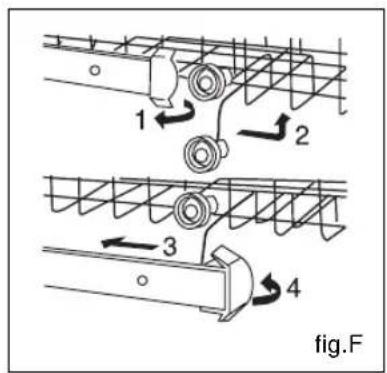

- Le panier supérieur peut être réglé en hauteur (voir la fig. F). Ajustez le panier supérieur à un niveau plus haut et vous aurez plus d'espace pour charger des casseroles et plats plus grands dans le panier inférieur.

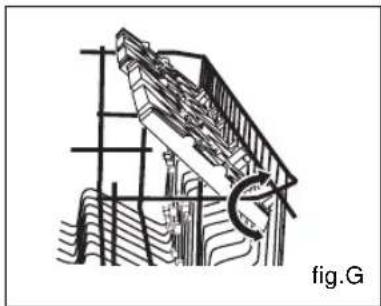

L'étagère
Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisselle.
Les verres, les tasses et les grands bols se rangent sur l'étagère du haut. Vous pouvez faire basculer l'étagère dans les deux sens (voir la fig. G).
Tableau des programmes
| Programme de lavage | Type de vaisselle Par ex.Porcelaine, casseroles, couverts, verres,etc. | Type de résidus alimentaires, par ex.de | Quantité de résidus alimentaires | Etat des résidus alimentaires | Description du cycle | 3 in 1 |
| 1 Lavage intensif | Résistante | Soupes, souflés, sauces, pommes de terre,pâtes, riz, oeufs, plats rôtis | Grande | Trés adhérents | Prélavage à l'eau chaude. Lavage prolongé à 70°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage. | - |
| 2 Lavage Normal | Prélavage à l'eau chaude. Lavage prolongé à 55°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage. | - | ||||
| 3 Lavage léger (EN50242) | Mixte | Soupes, pommes de terre,pâtes, riz, oeufs, plats rôtis | Faible | Peu adhérents | Prélavage à l'eau chaude. Lavage prolongé à 50°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage. | - |
| 4 Verres | Café, gâteaux, lait, charcuterie, boissons froides, salades | Très faible | Peu adhérents | Lavage à 45°C. Rinçage à l'eau chaude. Séchage. | - | |
| 5 Programme rapide | Lavage rapide à 40°C. Rinçage à l'eau chaude. | - | ||||
| 6 Rincege | Vaisseletà rincer et à secher uniquement. | Rincege à l'eau chaude à 65°C. Séchage. | - | |||
| 7 Trempage | Passer la vaisselle sous le robinet si elle doit séjourner plusieurs jours dans le lave-vaisselle avant le lavage. | Lavage rapide à froid pour éviter que des résidus d'aliments ne sèchant sur la vaisselle. | - | |||
Valeurs mesurées en laboratoire, conformes à la norme européenne EN 50242.
| Départif)differé | ||||||||||||||||
| Détérément | ||||||||||||||||
| Prélavage | ||||||||||||||||
| Lavage prolongé | ||||||||||||||||
| rincavage | ||||||||||||||||
| 5g | ||||||||||||||||
| - | ||||||||||||||||
| - |
| Durée en minutes d'énergie enneau kWh | |||||||||
| 112 | 1.62 | 18 | |||||||
| 112 | 1.24 | 16 | |||||||
| 102 | 1.24 | 13 | |||||||
| 102 | 1.24 | 13 | |||||||
| 102 | 1.24 | 13 | |||||||
| 102 | 1.24 | 13 | |||||||
| 102 | 1.24 | 13 | |||||||
| 102 | 1,24 | 13 | |||||||
| 102 | 1.24 | 13 | |||||||
| 102 | 1.24 | 13 | |||||||
| 102 | 1.24 | 13 | |||||||
| 102 | 1.24 | 13 | |||||||
| 92 | 1.12 | 12 | |||||||
| 92 | 1.12 | 12 | |||||||
| 92 | 1.12 | 12 | |||||||
| 92 | 1.12 | 12 | |||||||
| 92 | 1.12 | 12 | |||||||
| 92 | 1.12 | 10 | |||||||
| 32 | 0.40 | 9 | |||||||
| 32 | 0.40 | 9 | |||||||
| 32 | 0.40 | 9 | |||||||
| 32 | 0.40 | 9 | |||||||
| 32 | 0.40 | 9 | |||||||
| 32 | 0.40 | 9 | |||||||
*Test EN50242 avec le niveau du produit de rinçage réglé à 5
Sélection du programme
Le type de vaisselle, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes, de déterminer celui dont vous avez besoin.
Le déroulement du programme et les données qui lui correspondent se trouvent à droite du tableau des programmes.
Example:
En présence de vaisselle mixte importante avec de nombreux résidus alimentaires très adhérents, vous aurez besoin du programme « Normal » 2.
Conseil économique
Si le lave-vaisse est peu chargé, le programme immédiatement inférieur suffit bien souvent.
Données de programme
Les données de programme énoncées ci-après se refèrent à des conditions normales.
Les paramètres suivants :
- Quantités variables de vaisselle
- Température d'arrivée de l'eau
- pression dans les conduites d'eau
- Température ambiante
- Variations de la tension secteur
- Et les tolérances propres au lave-vaiselle (par ex. la température, la quantité d'eau...)
Mise en service de l'appareil
Ouvrir le robinet d'eau. Fermer la porte après avoir rempli votre lave-vaisse. - Appuyer sur le bouton « B » pourmettre en service notre lavevaisselle. L'indicateur lumineux « A » s'allume. - Tourner le sélecteur pourCHOISIR VOYRE PROGRAMME, I'indicateur de temps du programme et du temps restant s'affiche sur I'ecran en fonction des programmes selectionnés. Aprees 3 secondes I'appareil émet un signal sonore d'advertisement, Lance le programme automatiquement, et I'indicateur lumineux « A » clignote.
Attention
Quand le lave-vaisselle est en marche, le programme indiqué ne peut être changé, vous nevez tourner le sélecteur vers un autre programme et y revenir ensuite.
Fin du programme
- Six signaux sonores indiqueront la fin du cycle de lavage et tous les indicateurs lumineux « A » seront allumés.
Mise hors service de l'appareil
Quelques minutes après la fin du programme :
- Eteignez l'appareil en appuyant sur la touche. Ouvrez la porte.
- Fermez le robinet.
- Une fois la vaisselle refroidie, retirez-la.
Avertissement :
Quand l'appareil est sous tension, presser 3 secondes le bouton « B », tous les programmes seront annulés.
Interruption d'un programme
- Ouvrez la porte. Attention, il se peut que l'eau éclabousse et coule de l'appareil. Attendez que le bras d'aspersion se soit immobilisé avant d'ouvrir la porte en grand.
- Si la porte est ouverte, un signal sonore retentit 10 fois toutes les 30 secondes.
- Si le lave-vaisse est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis refermez-la. Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effet de la dilatation.
Sélection du départ différé
Vous pouvez retarder le démarrage du programme de 24 heures maximum, par périodes d'une heure.
Fermer la porte après avoir rempli le lave-vaisse. - Mettez en route l'appareil - Appuyez sur la touche depuis « F », l'indicateur du départ différé « E » clignote et l'indicateur du temps différé « G » montre « Ih ». - Appuyez sur la touche depuis différé « F » autant de fois jusqu'à ce que l'affichage numérique montre le départ différé désiré. - Pour annuler le départ différé, appuyez autant de fois sur la touche du départ différé jusqu'à ce que l'indicateur du temps différé « E » s'éteigne. - Tournez le sélecteur « J » pour sélectionner le programme désiré. - 3 secondes après la fermeture de la porte l'indicateur du départ différé brille, l'affichage numérique « G » clignotera et s'éteindra. Le programme démarrera automatiquement quand l'affichage numérique « G » sera éteint.
Annuler ou modifier un cycle
- Un cycle en cours d'exécution peut seulement être modifié quand il a tourné pendant peu de temps. Plus tard, le détergent a déjà été utilisé, et l'appareil a éventuellement évacué l'eau. Dans ce cas, il faudra remplir à nouveau le distributeur de détergent (voir le paragraphe "Charger le détergent"). Pour modifier un cycle en cours, suivre les instructions contenues dans le paragraphe intitulé « Vidange », puis sélectionner le programme voulu (regarder dans le paragraphe intitulé « Mise en service de l'appareil »).
La fonction 3 en 1
Quand vous utilisez des produits combinés 3 en 1, les témoins du produit de rinçage et du sel deviennent superflus. Il sera donc préférable de désactiver la fonction aide rinçage. Veuillez noter que certains lave-vaisselle seulement sont dotés de cette option et changent en mode durée d'eau minimale.
Si vous optez pour un système de détergent standard, nous conseillons de:
- Remplir les compartiments du sel et du produit de rinçage.
- Régler la durée de l'eau à la position maximale et exécuter trois cycles normaux avec le lave-vaiselle vide.
- Réconfigurer la durée de l'eau en fonction des conditions représentées dans cette région (conformément au manuel).
Avertissement :
Ne posez pas les tablettes dans le panier à couverts, cela donnera un résultat insatisfaisant au lavage. Posez les tablettes dans le doseur de détergent.
Avertissement :
L'utilisation de tablettes 3 en 1 ou de produits similaires est interdite quand le programme rapide et le programme de trempage sont sélectionnés.
Reset vidange
En tournant le bouton jusqu'à la marque du « RESET », l'appareil commencera une phase de vidange. Pendant cette phase, vous pouvez désirer le programme désiré.
Après chaque lavage
Après chaque lavage, de façon à libérer les moisissures et les odeurs susceptibles de se former à l'intérieur de l'appareil.
Débrancher l'appareil
Débranchez always l'appareil avant de procéder aux opérations de nettoyage ou d'entretien. Ne prenez aucun risque.
Éviter les solvants et les produits d'entretien abrasifs
Pour le nettoyage de l'extérieur et des parties en caoutchouc de l'appareil, n'utilisez en aucun cas de solvants ou de produits d'entretien abrasifs. Utilisez un chiffon imbibé d'une solution d'eau chaude et de savon.
Pour enlever les taches ou salissures présentes sur la surface intérieure de votre appareil, utilisez un chiffon que vous trempez dans une solution d'eau et de vinaigre blanc, ou un produit d'entretien spécifique pour lave-vaisselle.
Comment déplacer votre appareil
Si vous devez déplacer votre appareil, veillez à le laisser dans la position verticale. Si cela est absolument nécessaire, il peut eventuellement être posé sur le dos.
Joints
La présence de résidus d'aliments dans les interstices des joints du lave-vaisselle constitue l'un des facteurs influençant la formation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les joints avec une éponge pour éviter cet inconvénient.
Ne laissez pas la porte ouverte puisqu'elle risque de vous faire trébucher.
Absence prolongée
En cas d'absence prolongée, il est conseillé de lancer un cycle de lavage à vide, de débrancher l'appareil, de fermer le robinet d'alimentation d'eau et de laisser la porte de l'appareil légèrement entrouverte. Cette précaution permet d'allonger la durabilité des joints et empêche la formation de mauvaises odeurs à l'intérieur du lave-vaisselle.
Nettoyage et entretien
Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous économiserez de l'argent. Pour cette raison, examinez de temps en temps soigneusement l'intérieur de votre lave-vaisselle.
Etat général de l'appareil
- Vérifiez si le compartiment de lavage présente des dépôts de graisse et de tartre. Si vous trouvez de tels dépôts:
- Lavez la machine à fond avec du détergent.
Sel spécial
Contrôlez l'indicateur de manque de sel "E". Rajoutez du sel spécial si nécessaire.
Liquide de rinçage
Sur le bandeau, vérifie l'indicateur "D" de remplissage du liquide de rinçage. Rajoute-en le cas échéant
Filtres
Les filtres "7,8" empêchent les plus grosses souillures contenues dans l'eau de rinçage de s'approcher de la pompe.
- Après chaque rinçage, vérifie si les filtres représentent des résidus alimentaires ; le cas échéant, nettoyez-les.

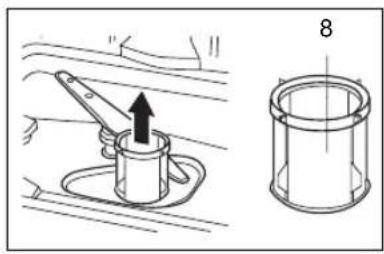

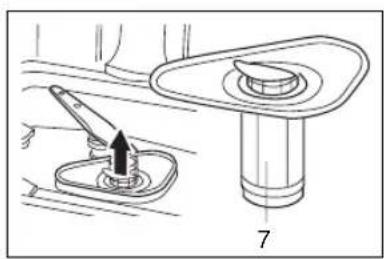

- Après avoir détaché le microfiltre “7”, vous pouvez extraire l'ensemble filtrant “8”. Enlevez les résidus puis nettoyez les filtres sous l'eau courante.
- Remettez l'ensemble filtrant "8" en place puis remettez le microfiltre "7".
Bras pivotants d'aspersion
Le tartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses ; les dépôts risquent, eux, de bloquer les bras pivotants d'aspersion "9" et "10".
- Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants d'aspersion. Le cas échéant, soulevez le bras rotatif inférieur "10".

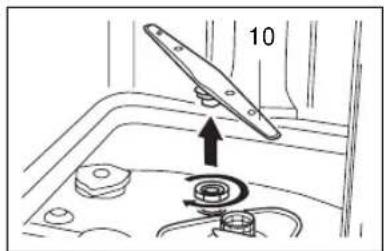

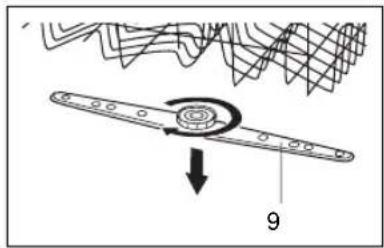

- Dévissez le bras rotatif supérieur "9". Nettoyez les bras rotatifs sous l'eau du robinet.
- Faites réemboîter le bras rotatif inférieur et revissez le bras rotatif supérieur.
Remédier soi-même aux petites pannes
L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidienne peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise évidemment des frais et remet rapidement l'appareil en bon fonctionnement. Le récapitulatif ci-après vous aidera à identifier les causes des dérangements
Dérangements...
... à la mise en service
L'appareil ne démarre pas
Fusibles de la maison grillés. Fiche mâle de l'appareil débranchée de la prise secteur. - Porte de l'appareil incorrectement fermée. - Touche de programmation pas enfoncée. - Robinet d'eau pas ouvert. - Filtr du flexible d'arrivée d'eau bouché.
- Le crible se trouve sur le raccord de l'Aquastop et du flexible d'arrivée d'eau.
Attention
Les réparations ne doivent être effectuées que par un spécialiste. Des réparations inexpertes s'assortissent d'un risque de dégâts considérables et peuvent mettre en danger la vie de l'utilisateur.
L'écran affiche l'erreur sur l'indicateur de temps des programmes
Quand le signal sonore émet 10 avertissements toutes les 30 secondes et que l'écran affiche l'erreur 1 « E1 » :
Vérifier si :
- La porte est fermée correctement.
Quand le signal sonore émet 10 avertissements toutes les 30 secondes et que l'écran affiche l'erreur 3 « E3 » :
Verifier si :
- Le tuyau de vidange est disposé trop bas.
Quand le signal sonore émet 10 avertissements toutes les 30 secondes et que l'écran affiche l'erreur 4 « E4 » :
Vérifier si :
- le tuyau de vidange n'est ni écrasé ni plié.
- le tuyau de vidange est disposé trop haut.
Quand le signal sonore émet 10 avertissements toutes les 30 secondes et que l'écran affiche l'erreur 5 « E5 » :
Vérifier si :
- le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation est raccordé correctement :
- l'alimentation en eau de votre habitation n'a pas été coupée et que la pression est suffisante;
- le tuyau d'alimentation n'est ni écrasé ni piégé; le filtre du tuyau d'alimentation n'est pas obstrué.
- le tuyau de vidange est disposé trop bas.
Si tous ces contrôles sont réalisés et que toutefois l'erreur persiste, veuillez mettre hors service le lave-vaisselle. Attendez quelques minutes et remettez-le en service. Si le lave-vaisselle ne fonctionne toujours pas et/ou que le problème persiste, adressez-vous à votre Service APRÈS-vente le plus proche en indiquant :
le type de panne; - le type d'appareil et le numéro du modèle (Mod...) ainsi que le numéro de série (S/N...), qui figurent sur la plaque signalétique située sur la paroi intérieure de la porte.
Le bras pivotant d'aspersion inférieur tourne difficilement
- Bras bloqué par des couverts ou par des résidus alimentaires
Le couvercle du compartiment à détergent refuse de se fermer
- Compartiment de dosage excessivement rempli.
- Mécanisme bloqué par des restes de détergent collis.
Après le lavage, des restes de détergent collent dans le réservoir de dosage
- Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réservoir sec.
L'eau ne s'écoule pas à l'égout en fin de programme
- Flexible de vidange bouché ou plié. Pompe de vidange bloquée.
- Les fèbres sont bouchés.
- Le programme n'est pas encore terminé. Attendez la fin du programme.
Production inhabituelle de mousse
- Présence de liquide pour la vaisselle dans le dispositif de dosage du liquide de rinçage.
- Du produit de rinceage répandu peut conduire à une formation excessive de mousse lors du processus de rinceage suivant, c'est pourquoi enlevez le produit de rinceage répandu avec un chiffon.
L'appareil s'arrête pendant le lavage
Coupure de courant. Alimentation en eau coupée.
Bruits de percussion pendant le lavage
- Le bras pivotant d'aspersion percute des pièces de la vaisselle.
Clipses pendant le lavage
- Pièces de vaiselle incorrectement rangées.
Les vannes de remplissage émettent un bruit de claquement
- Ceci est dû au trace de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remède possible.
Des résidus alimentaires adhérent contre la vaisselle
Vaisselle mal rangée, les jets d'eau n'ont pas pu atteindre ses surfaces. Panier excessivement rempli de vaisselle. - Les pièces de vaisselle se touchent. - Vous n'avez pas mis assez de détergent. - Vous avez choisi un programme de lavage pas assez puissant. - Une pièce de vaisselle a empêché la rotation du bras pivotant d'aspersion. - Des résidus alimentaires obstruent les buses du bras pivotant d'aspersion. - Les filtres sont bouchés. - Filtres incorrectement installés. - Pompe de vidange bloquée.
Les pièces en plastique se décolorent
- Vous n'avez pas versé assez de détergent.
- Le détergent a un effet blanchisant insuffisant. Utilisez un détergent avec agent de blanchiment chloré.
Des taches en partie blanches demeurent sur la vaisselle. les verres ont un voile laitier
- Vous n'avez pas versé assez de détergent.
- Quantité de liquide de rinçage régée trop faible.
- Vous n'avez pas versé de Sel spécial dans l'appareil bien que l'eau soit très dure. L'adoucisseur d'eau est réglé trop bas.
- Vous n'avez pas correctement visser le couvercle du réservoir de sel.
- Si vous avez utilisé un détergent sans phosphate, essayez-en un au phosphate.
La vase ne s'est pas
- Vous avez besoin d'un programme sans séchage.
- Vous avez réglé le liquide de rinçage sur une trop faible quantité.
- Vous avez sorti la vaisselle trop tôt.
Les verres n'étincellent pas
- Vous avez réglé le liquide de rinçage sur une trop faible quantité.
Les traces de thé ou rouge à lèvres ne sont pas complètement enlevées
Le détergent a un effet blanchissant insuffisant. - Température de lavage réglée trop BASSE.
Traces de rouille sur les couverts
- Couverts imparfaitement inoxydables. Teneur en sel de l'eau de lavage excessive.
- Couvercle du réservoir de sel pas visse à fond.
- Vous avez répandu trop de sel lors du remplissage de son réservoir.
Les revêtements indésirables refusent de partir
- Vous avez versé un détergent inapproprié.
- Ces verres ne sont pas lavables au lave-vaisse.
Les verres et les couverts présentent des striures, les verres prennent un aspect métallique
Le dosage du liquide de rinçage est réglé trop élevé.
Caractéristiques techniques
| Largeur | 60 cm |
| Profondeur | 60 cm |
| Hauteur | 85 cm |
| Capacité | 12 couverts standard |
| Pression de l'eau dans les conduits | 0.03-0.6MPa |
| Tension d'alimentation | 220-240V~ 50Hz |
| Intensité maximale du courant | 10A |
| Puisance absorbée totale | 1950W |
Remarque concernant la mise au rebut
Les appareils usagés ne sont pas des déchets dénués de valeur. Une mise au rebut respectueuse de l'environnement permet de récupérer de précieuses matières premières.
Lorsque l'ancien appareil a fini de servir, débranche sa fiche mâle de la prise de courant, sectionnez son câble d'alimentation puis retirez-le avec la fiche.
Détruisez la serrure de la porte. Vous éviterez ainsi que les enfants ne s'enferment accidentellement à l'intérieur de l'appareil et risquent leur vie.
Pour vous parvenir, cet appareil a été conditionné dans un emballage destiné à le protéger. Tous les matériaux constitutifs de l'emballage sont compatibles avec l'environnement et recyclables.
Aidez-nous à éliminer l'emballage dans le respect de l'environnement.
Ne laissez pas les enfants jouer avec l'emballage et les pièces qui le constituent.
Ils risquent de s'étouffer dans les cartons pliants et les feuilles plastiques.
Pour obtenir les coordonnées du centre de recyclage ou rapporter l'ancien appareil et l'emballage, veuillez consulter votre revendeur ou l'administration de votre municipalité.
Généralités
- Les appareils intégrés installés sous un plan de travail doivent être protégés du renversement, par exemple en les vissant au mur ou en les installant sous un plan de travail continu vissé aux meubles voisins.
Remarques concernant les essais comparatifs selon en 50242
Rangement de la vaisselle selon cette norme

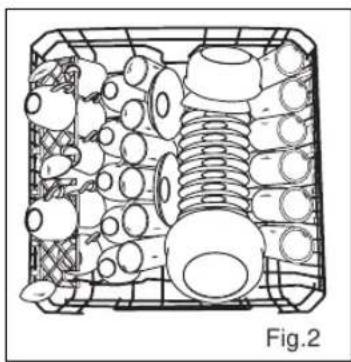

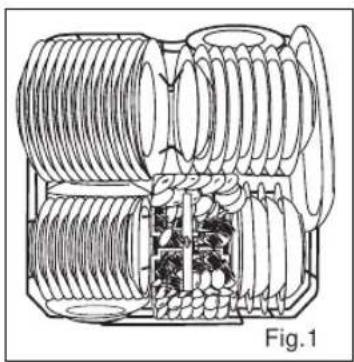

Exemple de dérangement : fig. 1 et 2
Programme utilisé pour la comparaison: Lavage léger
Réglage du liquide de rinçage: 5
Détendez: 5g + 25g
Si le panier supérieur est réglable en hauteur, installez-le dans la position supérieure.
S'il existe des déviations par rapport aux essais comparatifs selon EN 50242 portant sur, par ex., le degré de salissure, le type de vaisselle et de couvert, contactez le fabricant de l'appareil avant le commencement des tests.

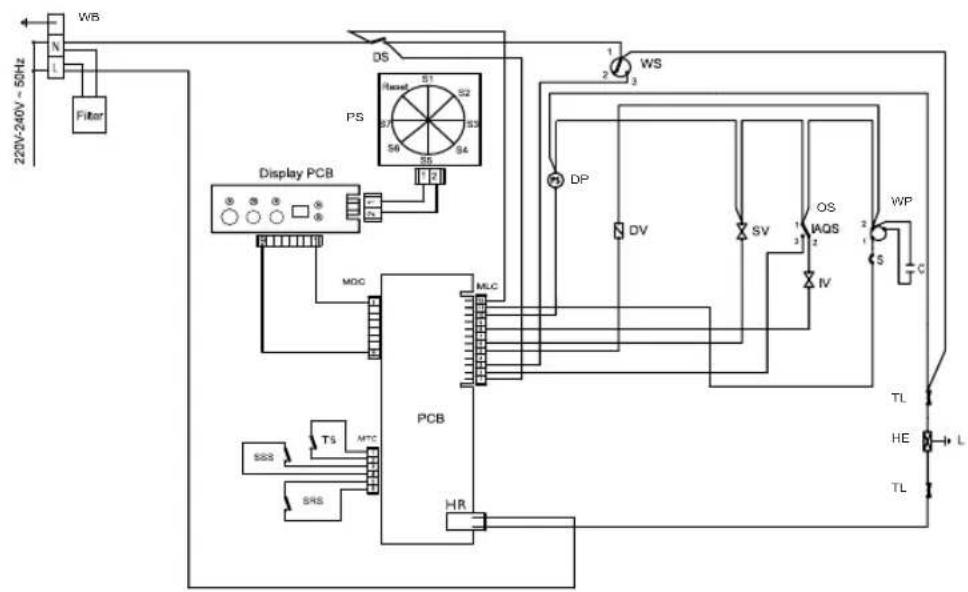

WB: Boîte câblage DS: Interrupteur porte WS: Interrupteur niveau d'eau DP: Moteur pompe de vidange DV: Réservoir de sel et liquide de rincage
SV: Vanne adoucisseur OS: Interrupteur débordement IV: Vanne admission d'eau WP: Moteur pompe de cyclage TL: Limitateur température HE: Élément chauffant
PS: Programmateur HR: Relais SSS: Interrupteur niveau bas sel SRS: Interrupteur niveau bas liquide de rincage TS: Capteur température
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
