Producttype	Inbouw- of vrijstaande vaatwasser
Merk	Haier
Model	DW12TFE 3E
Afmetingen (B x D x H)	60 cm x 60 cm x 85 cm
Capaciteit	12 standaard couverts
Elektrische voeding	220-240 V ~ 50 Hz, 10 A
Totaal opgenomen vermogen	1950 W
Waterdruk	0,03 - 0,6 MPa
Aantal programma's	7
Beschikbare programma's	Intensief, Normaal, Licht, Glazen, Snel, Spoelen, Weken
Startuitstel functie	Ja, tot 24 uur
3-in-1 functie	Ja (compatibel met alles-in-één tabletten)
Waterontharder	Instelbaar op waterhardheid
Bovenste mand in hoogte verstelbaar	Ja
Wateraansluiting	Alleen koud water
Afvoeraansluiting	Min. diameter 4 cm, hoogte 40-100 cm
Filters	Microfilter en filtereenheid, reinigbaar
Sproeiarmen	Bovenste en onderste, demonteerbaar voor reiniging
Materiaal van de kuip	Roestvrij staal
Veiligheid	Overloopbeveiliging, automatische stop bij storing

Veelgestelde vragen - DW12TFE 3E HAIER

Wat te doen als de vaatwasser niet start?

Controleer of de zekering in huis niet is doorgebrand, of de stekker goed is aangesloten, of de deur goed gesloten is, of de waterkraan open is en of het programma is geselecteerd. Als het probleem aanhoudt, raadpleeg dan het onderdeel Probleemoplossing van de handleiding.

Wat betekent foutcode E1?

De code E1 geeft aan dat de deur niet goed is gesloten. Controleer of deze goed vastklikt en of er geen voorwerpen de sluiting belemmeren.

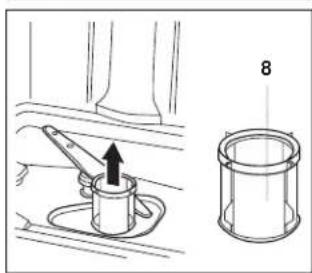

Hoe de filters van de vaatwasser reinigen?

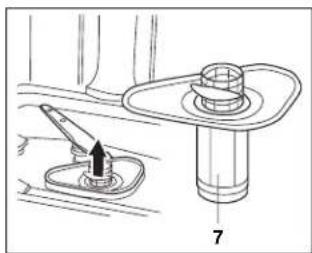

Draai het microfilter (nr.7) los en verwijder de filtereenheid (nr.8). Reinig ze onder stromend water om voedselresten te verwijderen. Plaats de eenheid terug en draai het microfilter weer vast. Voer deze handeling regelmatig uit om slechte geuren te voorkomen.

Hoe de dosering van het onthardingszout aanpassen?

Draai de ring onder de dop van het zoutreservoir tegen de klok in, van de stand '-' naar '+' afhankelijk van de waterhardheid. Raadpleeg de hardheidstabel in de handleiding om de juiste stand te kiezen.

Waarom blijft het serviesgoed vochtig na de cyclus?

Dit kan komen door een onvoldoende afstelling van het glansmiddel, een programma zonder droging (zoals het snelle programma) of het te vroeg verwijderen van het serviesgoed. Verhoog de dosering van het glansmiddel of kies een programma met droging.

Waarom zijn er witte vlekken op het serviesgoed?

Witte vlekken worden vaak veroorzaakt door hard water (gebrek aan zout) of een onvoldoende dosering van glansmiddel. Controleer het zout- en glansmiddelniveau en pas de instellingen aan op basis van de waterhardheid.

Hoe 3-in-1 tabletten gebruiken?

Plaats de tablet in het wasmiddelbakje (niet in het bestekmandje). Activeer de functie 3 in 1 door op de bijbehorende toets te drukken. Houd er rekening mee dat de programma's Snel en Weken niet compatibel zijn met deze tabletten.

Hoe een lopende cyclus annuleren of wijzigen?

Draai de keuzeknop naar de stand RESET om een afpompcyclus te starten. Nadat het afpompen is voltooid, kunt u een nieuw programma selecteren. Als de cyclus al wasmiddel heeft gebruikt, vul dan het bakje opnieuw.

Waarom is er overmatig schuim?

Een overmatige schuimvorming kan worden veroorzaakt door gemorst glansmiddel of het gebruik van een ongeschikt wasmiddel (zoals afwasmiddel). Reinig alle gemorste vloeistof en gebruik uitsluitend een speciaal vaatwasmiddel.

Wat te doen als de afvoerslang verstopt is?

Controleer of de slang niet is geknepen of geknikt. Zorg ervoor dat deze op een hoogte van 40 tot 100 cm is geplaatst en niet is ondergedompeld. Reinig indien nodig het uiteinde van de slang en het filter van de afvoerpomp.

GEBRUIKSAANWIJZING DW12TFE 3E HAIER

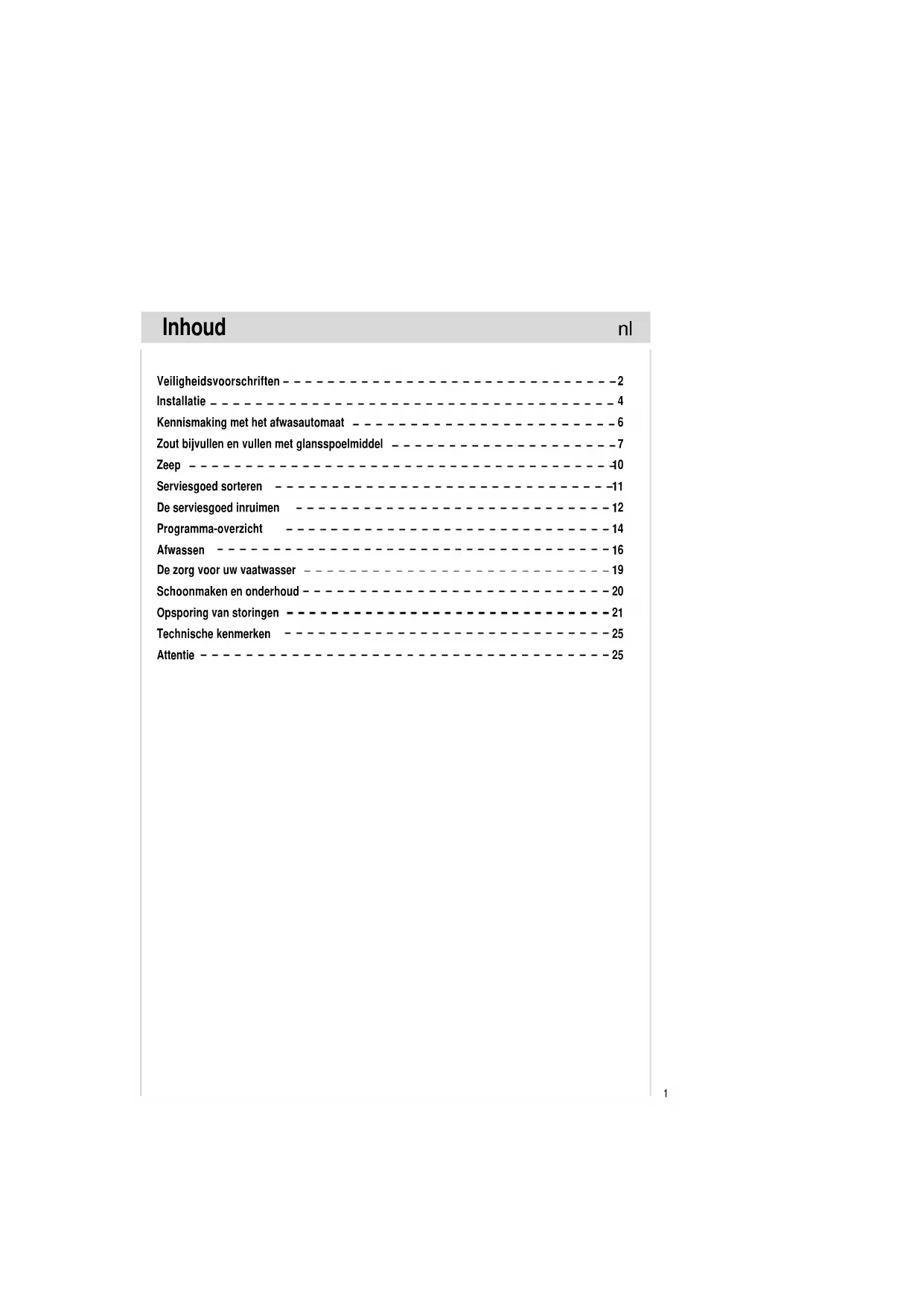

Veiligheidsvoorschriften 2 Installatie 4 Kennismaking met de afwasautomaat 6 Zout bijvullen en vullen met glansspoelmiddel Zeep 10 Serviesgoed sorteren 11 De serviesgoed inruimen 12 Programma-overzicht 14 Afwassen 16 De zorg voor uw vaatwasser 19 Schoonmaken en onderhoud 20 Opsporing van storingen 21 Technische kenmerken 25 Attentie 25

Veiligheidsvoorschriften

nl

Bij aflevering

• Controleer onmiddellijk of de verpakking en de afwasautomaat tijdens het transport beschadigd zijn. Een beschadigd apparaat niet in gebruik nemen, maar contact opnemen met uw leverancier.
• Het verpakkingsmateriaal volgens de bestaande milieuvoorschriften (laten) afvoeren.

Bij de installatie

• Het apparaat volgens de installatie- en montagevoorschriften plaatsen en aansluiten.
• Tijdens het installeren mag de afwasautomaat niet op het lichtnet zijn aangesloten.
• Overtuig u ervan dat het aardingssysteem van de elektrische huisinstallatie volgens de geldende elektrotechnische voorschriften is geïnstalleerd.
• De elektrische aansluitvoorwaarden moeten overeenkomen met de gegevens op het typeplaatje van de afwasautomaat.
• Gebruik bij het aansluiten nooit een verlengkabel.
• Voor een goede stabiliteit van het apparaat mogen integreerbare of onderbouwapparaten alleen onder een doorlopend werkblad worden ingebouwd dat aan de kasten ernaast is vastgeschroefd.
• Na het plaatsen van het apparaat moet de stekker gemakkelijk te bereiken zijn.
• Gedurende installatie het netsnoer niet overmatig of gevaarlijk buigen of platdrukken.

Dagelijks gebruik

• De vaatwasser mag alleen door volwassenen worden gebruikt voor het afwassen van vaatwerk en keukengerei.
• Dit apparaat niet buitenshuis installeren, en niet wanneer de ruimte waar ze geïnstalleerd worden overkapt is; het is tevens gevaarlijk om de vaatwasser bloot te stellen aan regen en natuurelementen.
• Niet op de geopende deur gaan zitten of staan. Het apparaat kan kantelen.
• Het water in de spoelruimte is geen drinkwater.
• Doe geen oplosmiddelen in de spoelruimte. Kans op explosie!
• Tijdens het programmaverloop de deur alleen voorzichtig openen. Er bestaat gevaar dat er water uit het apparaat spuit.
• Het verwarmingselement niet aanraken gedurende en na een wascyclus.
• Fundamentele regels bij het gebruik van het apparaat:
• Raak de vaatwasser nooit aan op blote voeten of met natte handen of voeten. Wij raden het gebruik van verlengsnoeren en stekkerblokken af.
• Wanneer het apparaat niet goed werkt of onderhoud moet worden uitgevoerd, de stroom aan het apparaat afsluiten.
• De deur niet in open positie laten staan, dit kan gevaar opleveren.

Bij kinderen in het huishouden

• Het apparaat is niet bestemd voor gebruik door jonge kinderen of zwakbegaafden zonder toezicht.
• Er op toezien dat jonge kinderen niet met de machine spelen.
• Zeep en dergelijke buiten bereik van kinderen houden; zorg er tevens voor dat ze niet in de buurt van de vaatwasser kunnen komen wanneer deze open staat.

Bij schade

• Wanneer het apparaat niet werkt, de watertoevoer dichtdraaien en de stekker uit het stopcontact trekken. Vervolgens het onderdeel "Opsporing van storingen" raadplegen. Wanneer u het probleem niet op kunt lossen, contact opnemen met een servicecentrum.
• Reparaties mogen alleen worden uitgevoerd door gespecialiseerd onderhoudspersoneel.
• Wanneer het netsnoer beschadigd is, moet dit worden vervangen door de fabrikant, of service dealer of bevoegde personen, om gevaar te voorkomen.
• Om de EFFICIENCY en VEILIGHEID van dit apparaat te behouden, raden wij aan:
• alleen met door de fabrikant erkende servicecentra contact op te nemen.
• reparatie met niet originele onderdelen te weigeren.

Bij het afvoeren van het apparaat

• Apparaten die niet meer gebruikt worden, moeten buiten bereik van kinderen worden gesteld door het netsnoer af te koppelen en de deurvergrendeling te verwijderen.
• Het apparaat volgens de bestaande milieuvoorschriften (laten) afvoeren.

Kinderen kunnen in het toestel ingesloten raken (verstikkingsgevaar) of in andere situaties terechtkomen.

Daarom: Stekker uittrekken, netkabel afsnijden en weggooien. Deurslot zodanig kapot maken dat de deur niet meer sluit.

Installatie

nl

De vaatwasserplaatsen

Plaats de vaatwasser in de gewenste positie. De achterzijde moet tegen de wand rusten, en de zijkanten langs de nevenliggende kasten of wand. De vaatwasser is voorzien van watertoevoer- en -afvoerslangen die links of rechts kunnen worden aangebracht om correcte installatie te vergemakkelijken.

De vaatwasser waterpas stellen

Zodra de vaatwasser in positie staat, de voetjes afstellen (door ze in of uit te draaien) tot de vaatwasser waterpas staat. In alle gevallen mag het apparaat niet meer dan 2° hellen. Wanneer de vaatwasser waterpas staat, zal dit bijdragen aan een correcte prestatie.

Wateraansluiting

De koudwatertoevoerslang aansluiten op een 3/4 (gas) aansluiting met schroefdraad en stevig in positie vastdraaien (zie Afb. A).

Wanneer de waterleidingen zich enige tijd niet gebruikt zijn, laat het water dan enige tijd lopen om er zeker van te zijn dat het water goed stroomt en vrij is van onzuiverheden. Wanneer deze voorzorgsmaatregel niet genomen wordt, is er kans dat de waterinlaat geblokkeerd raakt en dat het apparaat beschadigd wordt.

WAARSCHUWING:

Het apparaat moet met een nieuwe slang verbonden worden met de watertoevoerkraan en de oude slang mag niet opnieuw gebruikt worden.

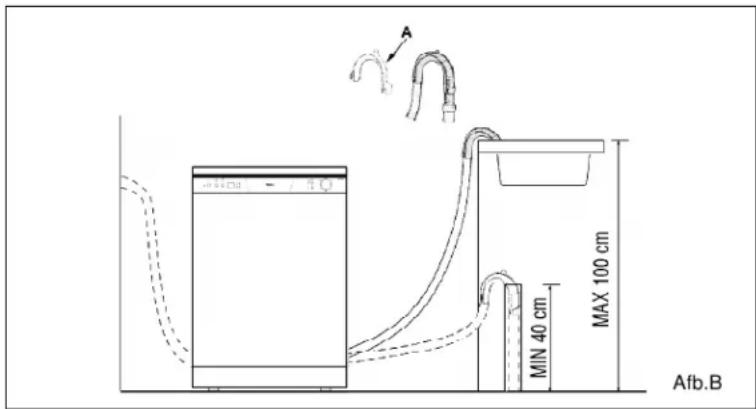

Afvoerslang aansluiting

Breng de afvoerslang in een afvoerbuis aan met een minimum doorsnee van 4 cm, of laat deze in de gootsteen lopen, waarbij men er voor moet zorgen dat de slang niet gebogen of geknikt wordt. Gebruik de speciale kunststof steun die meegeleverd wordt (zie Afb. B). Het vrije uiteinde van de slang moet zich op een hoogte tussen 40 en 100 cm bevinden en mag niet in water ondergedompeld worden.

Opgelet:

De speciale kunststof steun moet stevig worden bevestigd aan de muur om te voorkomen dat de afvoerslang kan bewegen en water uit de afvoer komt.

Elektrische aansluiting

Controleer dat de spannings- en frequentiewaarden van uw woning overeenkomen met de waarden op het typeplaatje (gesitueerd op het rvs binnengedeelte van de deur van het apparaat) en dat het elektrische systeem geschikt is voor de maximum spanning op het typeplaatje. Steek de stekker in een goed geaard stopcontact (de aarding van het apparaat is een wettelijk veiligheidsvoorschrift).

Wanneer het stopcontact waarop het apparaat wordt aangesloten niet geschikt is voor de stekker, vervang dan de stekker in plaats van adaptors of dergelijke te gebruiken, aangezien deze kunnen oververhit raken en vlam vatten.

Voorzichtigheden:

De afwasmachinestop moet toegankelijk zijn wanneer het toestel als ingebouwde eenheid geïnstalleerd wordt, zodat het onderhoud veilig gedaan kan worden.

Kennismaking met het afwasautomaat

nl

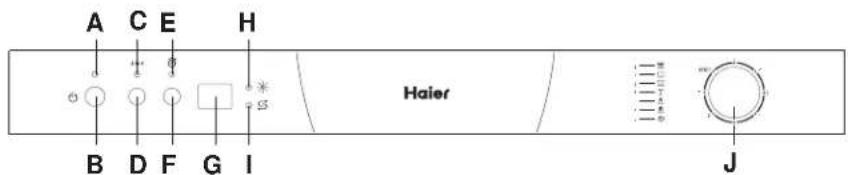

Detailopname (bedieningspaneel)

A AAN/UIT-indicatielampje B AAN/UIT-knop C Indicatielampje "3in1" D "3in1"-knop E Indicatielampje voor uitgestelde start

F Knop voor uitgestelde start G Weergave resterende tijd H Indicatielampje voor spoelglansmiddel bijvullen I Indicatielampje voor zout bijvullen J Programmakeuzeknop

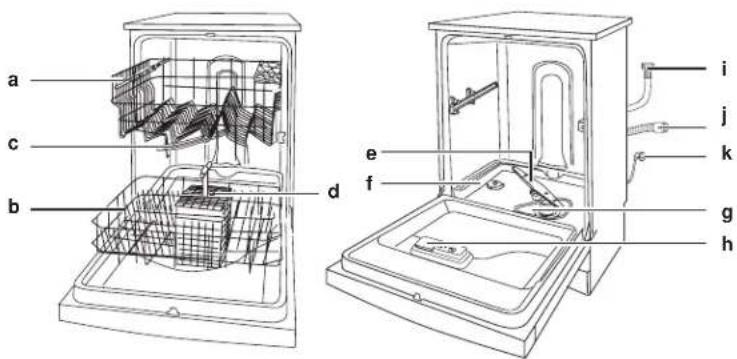

Detailopname (Binnenzijde)

a Bovenkorf

b Onderkorf

C Bovenste spreoiarm

d De mand voor het tafelzilver

e Onderste spreoiarm

f Dop zoutreservoir

g Afwasfilter h Zeep- en glansspoelmiddel-dispenser i Watertoevoerslang i Afvoerslang k Voedingskabel

Zout bijvullen en vullen met glansspoelmiddel

Zout

De hardheidsgraad van het water varieert van plaats tot plaats. Bij hard water in de vaatwasser vormt zich een aanslag op de borden en het keukengerei.

De machine is voorzien van een speciale waterontharder die zout gebruikt specifiek bestemd om kalk en mineralen in het water te elimineren.

Reservoir met zout vullen

Gebruik alleen speciaal zout voor vaatwassers.

Het zoutreservoir bevindt zich onder de onderste korf en dient als volgt te worden gevuld:

Als het indicatielampje voor zout bijvullen "I" brandt, moet u zout bijvullen.

Verwijder de onderste korf en draai vervolgens de dop van het zoutreservoir af.

Als u het zoutreservoir voor het eerst vult, dient u het eerst met water te vullen.

Plaats het uiteinde van de trechter (meegeleverd) in het gat van het zoutreservoir en giet 2 kg zout in het reservoir. Het is normaal dat er een kleine hoeveelheid water uit het zoutreservoir ontsnapt.

Draai de dop weer goed vast.

1

Belangrijk

Om roestvorming te voorkomen, dient u het zout net voor een afwasbeurt bij te vullen.

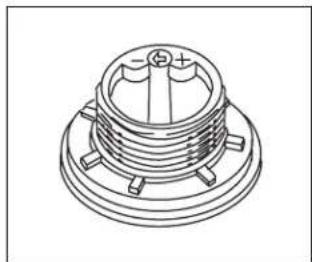

Zoutverbruik aanpassen

Het zoutverbruik van de vaatwasser kan worden aangepast aan de hardheid van het water. Dit is voorzien om het zoutverbruikniveau te optimaliseren en aan te passen tot minimaal gebruik. Uw waterleidingbedrijf kan informatie verstrekken over de hardheidsgraad van het water in uw regio. Het zoutverbruik kan als volgt worden aangepast:

Draai het deksel van de zoutcontainer open. Er is een ring op de container met een pijl erop (zie illustratie op de zijkant). Als het nodig is, moet u volgens de hardheid van het gebruikte water de ring tegen de klok in draaien van "-" naar "+".

Wij raden u aan om volgens onderstaand schema het gebruik van het zout te reguleren:

Hardheid van het water.
Hetiveau	Britsehardheids-graden	°dH mmol/l		Keuze positie	Zoutgebruik.(gram./cyclus)	Autonomie(cyclus/2kg)
1	0-14 0-1	7 0-1,7		/	0	/
2			1,8-4,418	4414-36	20	60
3	36-71 45	89 4,5-8,9		MED	40	40
4		>8,9	>89>71	“+”	60	25

Glansspoelmiddel

Dit product zorgt ervoor dat het vaatwerk glanst en zonder vlekken droogt. De dispenser zit aan de binnenzijde van de deur en moet na 80 wasbeurten worden gevuld.

Als het indicatielampje spoelglansmiddel bijvullen "H" brandt, moet u spoelglansmiddel bijvullen.

Glansspoelmiddel aanbrengen

Draai dop "1" tegen de wijzers van de klok in om de dispenser te openen en breng het glansspoelmiddel aan zonder de dispenser te ver te vullen.

De hoeveelheid glansspoelmiddel die voor elke cyclus wordt gebruikt, kan worden geregeld door dosisafstelling "2" onder dop "1" te draaien met een schroevendraaier. Er zijn 6 verschillende instellingen; de standaarddosering is 3.

Belangrijk

Correcte dosering van het glansspoelmiddel bevordert een goede droging. Wanneer er waterdruppels of vlekken achterblijven op het vaatwerk, moet de dosering worden afgesteld op een hogere instelling.

Wanneer de borden witte strepen vertonen, de dosering afstellen op een lagere instelling.

Zeep

nl

Zeep

Men moet zeep gebruiken specifiek bestemd voor vaatwassers. De dispenser telkens voor de aanvang van het wasprogramma vullen overeenkomstig de aanwijzingen in de "Programma-overzicht". De dispenser zit aan de binnenzijde van de deur.

Zeep aanbrengen

• Druk op knop "4" om klep "3" op de dispenser te openen. Giet de zeep voor het wasprogramma in het vakje "5". Giet de zeep voor het voorwassen in het vakje "6".
• Nadat de zeep is aangebracht, de klep sluiten en aantrekken tot deze vastklikt.

Let op:

Om de klep gemakkelijk te kunnen sluiten, eventueel teveel aan zeep van de randen van de dispenser verwijderen.

Serviesgoed sorteren

nl

In uw afwasautomaat mag u het volgende niet afwassen:

Bestek en servies met houten onderdelen. Ze logen uit en worden lelijk; ook de gebruikte lijm is niet bestand tegen de optredende temperaturen. Gevoelige gedecoreerde glazen en vazen, speciaal antiek of niet meer te vervangen serviesgoed. Deze decoraties waren nog niet bestand tegen het afwassen in een afwasautomaat.

Niet geschikt zijn bovendien kunststof voorwerpen die gevoelig zijn voor heet water, koperen en tinnen serviesgoed. Geglazuurd serviesgoed en voorwerpen van zilver en aluminium kunnen dof worden nadat ze vele malen zijn afgewassen. Verder hoort materiaal dat water absorbeert, zoals sponzen en doeken, niet in de afwasautomaat.

Tip:

koop voortaan alleen serviesgoed waar bij staat aangegeven dat het geschikt is voor een afwasautomaat.

Attentie:

Serviesgoed dat bevuild is met as, kaarsvet, smeerolie of verf mag niet in de afwasautomaat worden afgewassen.

Schade aan glas en serviesgoed

Oorzaken:

Glassoort en fabricagewijze van het glas; chemische samenstelling van het afwasmiddel; - temperatuur van het water en programmaduur van de afwasautomaat.

Advies:

• Gebruik glas en porselein dat door de fabrikant aangeduid wordt als geschikt voor afwasautomaten.
• Gebruik afwasmiddel dat het serviesgoed ontziet. U kunt dit informeren bij de fabrikant van het afwasmiddel.
• Kies een programma met een zo laag mogelijke temperatuur en een korte programmaduur.
• Om beschadigingen te voorkomen, haal glas en bestek na afloop van het programma zo snel mogelijk uit de afwasautomaat.

De serviesgoed inruimen

Alvorens de vaat in de vaatwasser te plaatsen, zo veel mogelijk etensresten verwijderen om te voorkomen dat het filter verstopt raakt, waardoor de prestatie afneemt.

Wanneer potten en pannen aangebakken voedsel hebben dat zeer moeilijk te verwijderen is, raden wij aan deze te laten weken alvorens ze in de vaatwasser te plaatsen. Dit zal de noodzaak voor extra wasbeurten elimineren.

Trek de korf uit om de vaatwasser gemakkelijk in te ruimen.

Lading voor 12 standaardcouverts

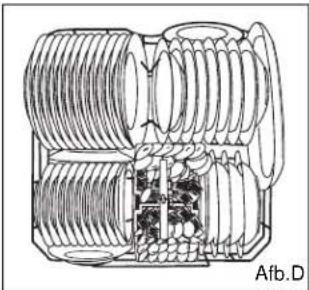

Gebruik van de onderkorf

Wij raden aan moeilijk te reinigen voorwerpen in de onderkorf aan te brengen: potten, pannen, deksels, schalen en kommen, als getoond in nevenstaande afbeelding.

Schalen en deksels bij voorkeur aan de zijkant van de korf aanbrengen om te voorkomen dat de draaiing van de bovenste sproeiarm geblokkeerd wordt.

• Potten, schalen enz. altijd met de opening naar beneden gericht aanbrengen (zie Afb. D). Diepe kommen schuin aanbrengen zodat het water eruit kan stromen.

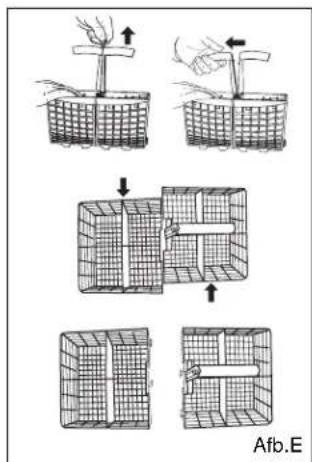

• Het bestekmandje kan worden verdubbeld (zie Afb. E) zodat slechts een gedeelte wordt gebruikt wanneer er weinig bestek is. Dit geeft extra ruimte voor potten en pannen. Het bestekmandje kan tevens in de bovenkorf worden aangebracht. Bestek in het bestekmandje aanbrengen met de handgrepen naar beneden; wanneer de korf zijmandjes heeft, de lepels individueel aanbrengen in de desbetreffende uitsparingen. Met name lang keukengerei horizontaal aanbrengen aan de voorzijde van de bovenkorf.

WAARSCHUWING:

Messen en andere werktuigen met scherpe punten moeten met hun punten naar beneden in een mand of op een horizontale plaats gezet worden.

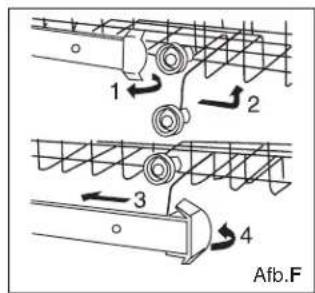

Gebruik van de bovenkorf

De bovenkorf is bestemd voor breekbaarder en lichter vaatwerk, zoals glazen, koffie- en theekopjes en schotels, alsmede borden, kommetjes en ondiepe pannen (zolang ze niet te vuil zijn).

• Borden en kookgerei zo aanbrengen dat ze niet worden verplaatst door de waterstraal.
• Het is mogelijk de hoogte van de korf te regelen door te draaien aan de handgrepen aan de zijkanten van de korf (zie Afb. F).

Pas de hogere mand aan het hogere niveau. En dan hebt u meer ruimte om de langere pannen en diepe bladen in de bodemmand aan te passen.

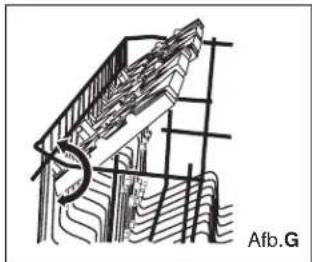

De etagère

Hoge glazen en glazen op een hoge voet niet tegen het servies maar tegen de rand van de etagère laten leunen.

Glazen, kopjes en schoteltjes op de etagère zetten. U kunt de etagère waar gewenst in- en uitklappen (zie Afb. G).

Programma-overzicht

nl

Afwas-programmas	Soortserviespoed bijv.porcelein, pannen, bestek, glazen, etc.	Soort etensresten bijv-van	Hoeveilheid etensresten	Toestand van de etensresten	Beschrijving van Wasprogramma	3in1
1 Intensief	Onge-voelig	Soep, souffle, saus, aardappelen, deegwaren, rijst, eieren, gebradengere-chten	Veel	Erg aagekoekt	Voorwassen met warm water. Uitgebrecht wassen op 70°C. Spoelen met koud water. Spoelen met heet water. Drogen.	-
2 Normaal					Voorwassen met koud water. Uitgebrecht wassen op 55°C. Spoelen met koud water. Spoelen met heet water. Drogen.	-
3 ECO programme (EN50242)	Gemengd	Soep, aardappelen, rijst, eieren, gebraden gerechten	Weinig	Weinigaa-engekoet	Voorspoelen met koud water. Uitgebrecht wassen op 50°C. Spoelen met koud water. Spoelen met heet water. Drogen.	-
4 Glaswerk		Koffie, gebak, melk, worst, koude dranken, salute	Heel weinig	Weinig-aangekoekt	Wassen op 45°C. Spoeling met warm water Heet spoelen. Drogen.	-
5 Snel-programma					Korte afwasbeurt bij 40 °C. Koud spoelen.	-
6 Hitte		Voor schotels die en droog要去en slechts worden gespoeld.			Hete spoeling bij 65 °C. Het drogen.	-
7 Weken		Afspoelen als het serviesgoed enkele階段en tot de afwas in het apparaat bewaard worden.			Korte, koude voorspoeling om te voorkomen dat etens resten vastdrogen op de borden.	-

nl

Uitgestelde start	Zeep		Glansspoel-middel
	Voorwassen	Uitgebrecht wassen
●	5g	25g	●
●	-	-	-
●	5g	25g	●
●	-	-	-
●	5g	25g	● (*)
●	-	-	-
●	-	15g	●
●	-	-	-
●	-	15g	-
●	-	-	-
●	-	15g	●
●	-	-	-
●	-	-	-

Duur in min.	Stroomverbruik in kWh	Waterverbruik in liters
112	1.62	18
112	1.24	16
102	1.24	15
102	1.24	13
162	1.05	15
162	1.05	12
92	1.12	12
92	1.12	10
32	0.40	9
-	-	-
54	0.50	5
-	-	-
12	0.02	3
-	-	-

Afwassen

nl

Programmakeuze

Aan de hand van het soort en de hoeveelheid serviesgoed, respectievelijk van de etensresten, kunt u in het programmaoverzicht het juiste door u in te stellen programma vinden.

In het onderste gedeelte van het programma-overzicht vindt u tevens het programmaverloop en de programmagegevens.

Een voorbeeld:

Bij gemengd serviesgoed met veel en erg aangekoekte etensresten moet u het programma "normaal" 2 gebruiken.

Besparingstip

Bij een niet vol beladen machine kunt u meestal gebruik maken van een minder sterk programma.

Programmagegevens

De programmagegevens hebben betrekking op normale omstandigheden.

Door:

• verschillen in de hoeveelheid serviesgoed.
• de temperatuur van het toegevoerde water.
• de druk in de waterleiding, de omgevingstemperatuur, toleranties in de netspanning.
• en de onvermijdelijke toleranties in het apparaat (bijv. temperatuur, hoeveelheid water, ...).

De vaatwasser inschakelen

• Draai de kraan open. Sluit de deur na het laden van het toestel. Druk op de vastgestelde aan-uitknop "B" aan. Let op het van de statusindicator "A".
• Roteer de knop om het programma te selecteren. De timeremaining-indicator toont de tijd van het programma dat u wenst te selecteren. Na 3 seconden zendt het toestel een kort waarschuwingssignaal uit en begint het programma, terwijl de staatsindicator "A" knippert.

WAARSCHUWING:

Wanneer de afwasmachine aan staat, kan het programma dat met de vermelde knop is geselecteerd niet worden uitgevoerd. U moet de knop naar een ander programma draaien en dan terugdraaien naar het gewenste programma.

Einde van programma

• Zes pieptonen geven aan dat de wascyclus is geëindigd en de staatsindicator "A" licht op.

De vaatwasser uitschakelen

Enkele minuten nadat het programma is beëindigd:

Stel de hoofdschakelaar "B" in op UIT. - Open de deur. Draai de kraan dicht. Haal de vaat uit de vaatwasser als deze is afgekoeld.

Opmerking:

Wanneer het toestel al aan de gang is, druk dan 3 seconden op de knop "B". De lopende montages worden geannuleerd.

Het programma onderbreken

• Open de deur. Let op! Er kan water uit het apparaat spuiten. Open de deur pas volledig als de sproeiarm tot stilstand is gekomen.
• Als u de deur opent, geeft de vaatwasser elke dertig seconden tien pieptonen weer.
• Als het apparaat al is opgewarmd of als het warme water al is ingeschakeld en u de deur opent, dient u de deur enkele minuten op een kier te laten staan voordat u deze weer sluit. Anders kan de deur opengaan door expansie.

Uitgestelde start

U kunt de start van het programma tot maximaal 24 uur uitstellen in eenheden van een uur.

• Sluit de deur na het laden van het toestel. Schakel de vaatwasser IN.
• Druk onmiddellijk op de Vertraagde startknop "F"; de vertraagde startindicator "E" knippert, en de resterende tijdindicator "G" verandert in "H".
• Houd de Vertraagde startknop 2 seconden ingedrukt tot de numerieke weergave de vereiste vertraging toont.
• Tijdvertraging annuleren: druk op de Vertraagde startknop tot de vertraagde startindicator "E" uitgaat.
• Draai aan de programmaknop "J" om het gewenste programma te selecteren.

• Na 3 seconden knipperen de vertraagde startindicator "E" en de tijdindicator "G" en nemen ze af; het programma start wanneer de vertraagde startindicator "G" uitgaat.

Een lopend programma annuleren of aanpassen

• Een lopend programma kan alleen worden aangepast als het nog maar pas is gestart. Anders is het vaatwasmiddel mogelijk al gebruikt en heeft het apparaat mogelijk ook al het afwaswater afgevoerd. In dit geval dient u het vaatwasmiddelreservoir bij te vullen (zie "Vaatwasmiddelreservoir vullen").
• Om een cyclus te wijzigen die reeds aan de gang is, volg de instructies in de paragraaf getiteld "het afvoerkanaalfunctie van het Terugstellen", en selecteer het programma dat u wenst (zie de betreffende paragraaf, "Schakel de afwasmachine IN").

3 in 1 functie

Wanneer u "3 in 1" combinatieproducten gebruikt, zijn de spoelglansmiddel- en zoutindicatoren niet meer nuttig. Het kan nuttig zijn om de laagst mogelijke waterhardheid te selecteren. Als u besluit over te schakelen op het gebruik van een standaard detergent systeem, adviseren wij u om:

1: Vul zowel het zout- als het spoelglansmiddelreservoir opnieuw. 2: Stel de waterhardheid in op de hoogst mogelijke positie en draai drie normale cycli zonder lading. 3: Pas de waterhardheid opnieuw aan volgens de omstandigheden in uw regio (raadpleeg voor meer informatie uw instructiehandboek).

WAARSCHUWING:

Plaats de tabletten niet in de trommel of de bestekmand, aangezien dit in slechtere wasresultaten zal resulteren. De tabletten moeten in het wasmiddeldoseerapparaat worden geplaatst.

Opmerking:

Het gebruik van 3-in-1 of gelijkaardige tabletten is verboden wanneer Hitte, Snelle Was en doorweekprogramma's worden geselecteerd.

De afvoerkanaalfunctie van het terugstellen

U kunt de afvoerkanaalfunctie van het Terugstellen gebruiken om de wascyclus onder het lopen te houden door de knop aan het "Terugstellen" te roteren, en het toestel zal na de fase van een paar minuten afvoerkanaal ophouden.

De zorg voor uw vaatwasser

nl

Na elke wasbeurt

Na elke wasbeurt de watertoevoer naar het apparaat dichtzetten en de deur op een kier laten staan zodat vocht en geurtjes niet worden opgesloten.

Stekker verwijderen

Alvorens reiniging of onderhoud uit te voeren, altijd de stekker uit het stopcontact nemen. Neem nooit risico's.

Geen oplosmiddelen of schurende reinigingsmiddelen

Om de buitenzijde en rubberen onderdelen van de vaatwasser te reinigen, geen oplosmiddelen of schurende reinigingsmiddelen gebruiken. Gebruik een vaatdoekje en een warm sopje.

Om vlekken en dergelijke van het oppervlak van het interieur te verwijderen, een doek bevochtigd met water en wat witte azijn, of een schoonmaakmiddel specifiek voor vaatwassers gebruiken.

Het apparaat verplaatsen

Wanneer het apparaat moet worden verplaatst, tracht dit in verticale positie te houden. Indien absoluut noodzakelijk, dan kan het apparaat op de rechterzijde gelegd worden.

Afdichtingen

Een van de oorzaken dat geuren in de vaatwasser gevormd worden zijn voedselresten die beklemd raken in de afdichtingen. Periodiek reinigen met een spons zal dit voorkomen.

De deur mag niet open gelaten worden, om het gevaar van struikelen te voorkomen.

Wanneer u op vakantie gaat

Wanneer u op vakantie gaat, raden wij u aan een wasprogramma te draaien terwijl de vaatwasser leeg is en vervolgens de stekker uit het stopcontact te nemen, de watertoevoer dicht te zetten en de deur op een kiertje te laten. Hierdoor zullen de afdichtingen langer meegaan en worden er geen nare geuren gevormd in de vaatwasser.

Schoonmaken en onderhoud

Regelmatige controle en onderhoud van het apparaat dragen ertoe bij defecten te voorkomen. Dit bespaart u tijd en ergernis. Daarom moet u af en toe de afwasautomaat goed controleren.

Algemene toestand van de machine

• Spoelruimte controleren op aanslag van vet en kalk. Als u zulke aanslag aantreft:
• machine met afwasmiddel grondig doorspoelen.

Vaatwaszout

Controleer het indicatielampje voor zout bijvullen "I". Vul, indien nodig, zout bij.

Spoelglansmiddel

Controleer het indicatielampje spoelglansmiddel bijvullen "H"

op het voorpaneel. Vul, indien nodig, spoelglansmiddel bij.

Zeven

De zeven "7,8" zorgen ervoor dat grove etensresten in het spoelwater niet in de pomp terechtkomen. Door de etensresten kunnen de zeven verstopt raken.

• Na elke afwasbeurt de zeven op etensresten controleren en eventueel schoonmaken.
• Na het losdraaien van de grove/microzeef "7" kun je tevens de fijne zeef eruit "8" halen. Etensresten verwijderen en de zeven onder stromend water schoonmaken.
• De zeven "8" er weer in zetten en de grove/microzeef "7" inzetten.

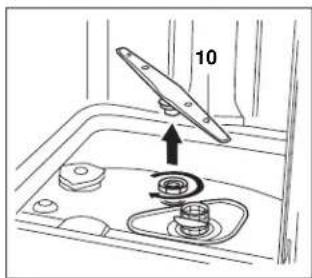

Sproeiarmen

Kalk en etensresten in het spoelwater kunnen de sproeiopeningen en de lagers van de sproeiarmen "9" en "10" blokkeren.

• Sproeiopeningen van de sproeiarmen op verstopping door etensresten controleren. Eventueel de onderste sproeiarm "10" naar boven eraf trekken.

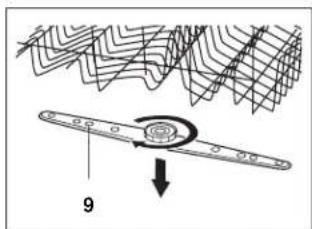

• Bovenste sproeiarm "9" eraf schroeven.
• Sproeiarmen onder stromend water schoonmaken.
• Sproeiarmen weer vastdrukken resp. vastschroeven.

Opsporing van storingen

nl

Kleine storingen zelf verhelpen

De meest voorkomende storingen in het dagelijks gebruik van het apparaat kunt u zelf verhelpen zonder de hulp van de servicedienst in te roepen. Hiermee bespaart u kosten en bent u er zeker van dat u het apparaat weer snel kunt gebruiken. Het volgende overzicht kan u erbij helpen de oorzaken van de ontstane storingen te vinden.

Storingen...

...bij het inschakelen

• De zekering in het huis is niet in orde.
• De stekker zit niet in het stopcontact.
• De deur van het apparaat is niet goed gesloten.
• U hebt geen programmatoets ingedrukt.
• De kraan staat niet open.
• De zeef aan de watertoevoerslang is verstopt.

De zeef bevindt zich aan de aansluiting van de Aqua-Stop resp. van de toevoerslang.

Attentie!

Reparaties mogen alleen door een vakkundig monteur worden uitgevoerd. Ondeskundige reparaties kunnen aanzienlijke schade en gevaar voor de gebruiker opleveren.

...met het apparaat zelf

Foutmelding op het display voor de resterende tijd.

Wanneer de zoemer een kort waarschuwingssignaal van 10 seconden om de 30 seconden laat horen en dit blijft aanhouden.

indicator vertoning "E1" uitzendt

Hebt u gecontroleerd of:

de deur goed dicht is.

Wanneer de zoemer 10 korte waarschuwingssignalen om de 30 seconden en blijvende indicator vertoning "E3" uitzendt

Hebt u gecontroleerd of:

de afvoerslang te laag ligt.

• nl

Wanneer de zoemer 10 korte waarschuwingssignalen om de 30 seconden en blijvende indicator vertoning "E4" uitzendt

Wanneer de zoemer 10 korte waarschuwingssignalen om de 30 seconden en blijvende

de afvoerslang gebogen of geknikt is.

de afvoerslang te hoog ligt.

• Wanneer de zoemer 10 korte waarschuwingssignalen om de 30 seconden en blijvende indicator vertoning "E5" uitzendt
• Hebt u gecontroleerd of:

Wanneer de zoemer 10 korte waarschuwingssignalen om de 30 seconden uitzendt en de indicator blijvend "E5" vertoont

de afvoerslang te hoog ligt.

• de waterkraan open is en de watertoevoerslang goed is aangesloten; de huiswaterleiding water geeft en voldoende druk heeft;
• de watertoevoerslang gebogen of geknikt is;
• de filter voor de watertoevoerslang verstopt is.
• de afvoerslang te laag ligt.

Wanneer de zoemer 10 korte waarschuwingssignalen om de 30 seconden uitzendt en de indicator "E2" of "E6" blijft, neem dan contact op met het dichtstbijzijnde erkende servicecentrum.

Als u dit alles hebt gecontroleerd en de vaatwasser nog steeds niet werkt of een andere foutmelding geeft, schakelt u de vaatwasser uit en wacht u enkele minuten. Schakel het apparaat vervolgens weer in en probeer het opnieuw. Als de vaatwasser het nu nog steeds niet doet en/of het probleem niet is verholpen, neemt u contact op met het dichtstbijzijnde onderhoudscentrum. Geef de volgende gegevens door:

• het deksel van het zoutreservoir goed sluit;
• de dosering van het glansspoelmiddel correct is.

de onderste sproeiarm draait moeilijk.

• Sproeiarm door kleine deeltjes of etensresten geblokkeerd.

Deksel van het afwasmiddelbakje kan niet gesloten worden.

• Doseerreservoir te vol.
• Mechanisme door vastgeplakte afwasmiddelresten geblokkeerd.

Er kleven na de afwas resten afwasmiddel in het reservoir.

• Reservoir was bij het vullen vochtig; alleen een droog reservoir met afwasmiddel vullen.

Na afloop van het programma blijft er water in het apparaat staan

• De afvoerslang is verstopt of geknikt.
• De afvoerpomp is geblokkeerd.
• De zeven zijn verstopt.
• Het programma is nog niet afgelopen. Wacht op het einde van het programma.

...bij de afwas

Abnormale schuimvorming

Handafwasmiddel in het reservoir voor glansspoelmiddel. Gemorst spoelmiddel kan bij de volgende spoelbeurt tot overmatige schuimvorming leiden. Daarom moet u het gemorste spoelmiddel met een doek verwijderen.

Het programma stopt tijdens de afwas

Stroomtoevoer onderbroken. - Watertoevoer onderbroken.

Klappende geluiden tijdens de afwas

Sproeiarm slaat tegen serviesgoed.

Kletterende geluiden tijdens de afwas

Serviesgoed niet goed ingeruimd.

Klappende geluiden van de vulventielen

• Wordt veroorzaakt door de ligging van de waterleiding en heeft geen invloed op het functioneren van de machine. Deze geluiden kunnen niet verholpen worden.

...aan het serviesgoed

Er blijven gedeelten etensresten aan het serviesgoed plakken

• Het serviesgoed was niet goed ingeruimd. De waterstralen konden het oppervlak niet bereiken.
• De servieskorf was te vol.
• Het serviesgoed ligt tegen elkaar aan.
• Te weinig afwasmiddel gebruikt. Een te zwak programma gekozen.
• Sproeiarmen konden niet ongehinderd ronddraaien doordat een stuk serviesgoed in de weg stond.
• Sproeiers van de sproeiarmen zijn door etensresten verstopt.
• De zeven zijn verstopt. Zeven verkeerd ingezet.
• Afvoerpomp geblokkeerd.

Er ontstaan verkleuringen op kunststof onderdelen

• Te weinig afwasmiddel gebruikt.
• Het afwasmiddel heeft te weinig bleekwerking. Afwasmiddel met chloor gebruiken.

Er blijven gedeeltelijk witte vlekken op het serviesgoed achter, de glazen blijven melkkleurig.

Te weinig afwasmiddel gebruikt. Hoeveelheid glansspoelmiddel te laag ingesteld. - Ondanks een hoge hardheidsgraad van het leidingwater geen zout toegevoegd. Onthardingsinstallatie te laag ingesteld. - Het deksel van het zoutreservoir is niet goed vastgedraaid. - Als u afwasmiddel zonder fosfaat hebt gebruikt, probeer dan eens afwasmiddel met ter vergeling.

Het serviesgoed wordt niet droog.

• Programma zonder drogen gekozen.
• Hoeveelheid glansspoelmiddel te laag ingesteld. Serviesgoed te snel uit het apparaat gehaald.

De glazen zien dof uit.

• Hoeveelheid glansspoelmiddel te laag ingesteld.

Resten thee of lippenstift zijn achtergebleven.

• Het afwasmiddel heeft te weinig bleekwerking. Een te lage afwastemperatuur gekozen.

Roestsporen op het bestek.

• Het bestek is niet voldoende roestbestendig.
• Het zoutgehalte in het afwaswater is te hoog.

Deksel van het zoutreservoir niet goed vastgedraaid.

Tijdens het navullen te veel zout toegevoegd.

De glazen worden dof en verkleuren, de aanslag kan niet worden opgewreven.

• Een ongeschikt afwasmiddel gebruikt.
• De glazen zijn niet geschikt voor een afwasautomaat.

Op glazen en bestek blijven strepen achter, de glazen zien er metaalachtig uit.

Hoeveelheid glansspoelmiddel te hoog ingesteld.

Breedte	60 cm
Diepte	60 cm
Hoogte	85 cm
Capaciteit	12 standardcouverts
Druk leidingwater	0.03-0.6MPa
Stroomspanning	220-240V~ 50Hz
Maximum intensitet	10A
Totaal energieverbruik	1950W

Attentie

Richtlijnen bij het afvoeren van uw oude apparaat en van de verpakking

Uw oude apparaat is geen waardeloos afvalproduct.

Waardevolle grondstoffen kunnen door een milieuvriendelijke verwerking na bewerking opnieuw gebruikt worden.

Bij afgedankte apparaten: stekker uit het stopcontact trekken, aansluitkabel doorknippen en samen met de stekker verwijderen.

Deursluiting onklaar maken. Hiermee voorkomt u dat kinderen zichzelf tijdens het spelen in het apparaat opsluiten en in levensgevaar raken.

Uw nieuwe apparaat wordt tijdens het transport door de verpakking beschermd. Voor de verpakking werd gebruik gemaakt van materialen die geschikt zijn voor hergebruik. Help a.u.b. mee aan het beschermen van het milieu door de verpakking op een milieuvriendelijke wijze te (laten) afvoeren.

Kinderen niet met de verpakking en onderdelen ervan laten spelen.

Kans op verstikking door vouwkarton en foliemateriaal.

U kunt bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmateriaal van het oude apparaat kunt (laten) afvoeren voor een milieuvriendelijke verwerking.

Algemeen

• Geïntegreerde en onderbouwapparaten die als vrijstaand apparaat worden opgesteld, bijv. door het vast te schroeven aan de muur of door inbouw onder een doorlopend werkblad dat aan de kasten ernaast is vastgeschroefd.

Aanwijzingen voor vergelijkende tests volgens EN 50242

Inruimen volgens de normen.

Een voorbeeld van het inruimen: zie Afb. 1 en 2.

Capaciteit: 12 standaardcouverts.

Vergelijkingsprogramma: ECO-programma.

Instelling glansspoelmiddel: 5

Zeep: 5g + 25g

Bij een in de hoogte verstelbare bovenkorf moet deze in de bovenste stand gezet worden.

Bij afwijkingen van de vergelijkende tests volgens EN 50242 (bijv. bij de aard van vervuiling, van het soort serviesgoed en bestek) moet voor het begin van de test contact worden opgenomen met de fabrikant.

nl

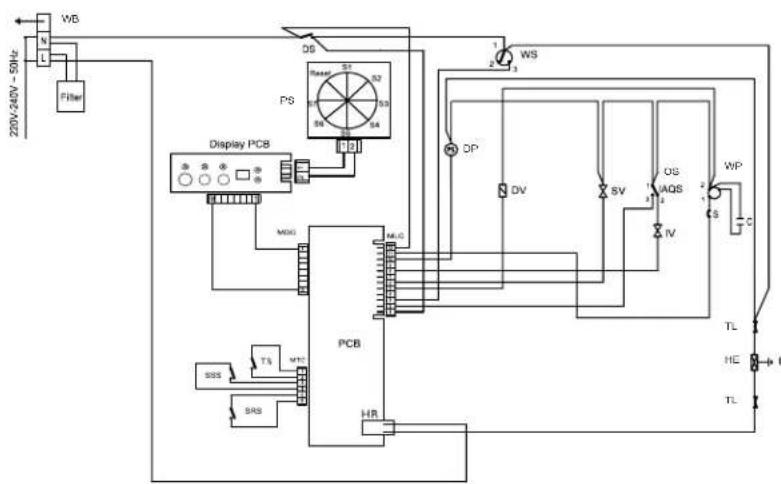

WB: Kabelboxen

DS: Deurroede

WS: Waterniveauroede

DP: Afvoerpompmotor

DV: Zeep- en glansspoelmiddeldispenser

SV: Klep waterontharder

OS: Overstromingsroede

IV: Inlaatklep

WP: Waspompmotor

TL: Temperatuurbegrenzer

HE: Verwarmingselement

PS: Programmakeuzeschakelaar

HR: Relais

SSS: Schakelaar zout bijvullen

SRS: Schakelaar spoelglansmiddel bijvullen

TS: Temperatuursensor

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling.

Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

SOMMAIRE
