1LF013 - Lave-vaisselle FAGOR - Notice d'utilisation et mode d'emploi gratuit

Marque	Fagor
Modèle	1LF013
Type de produit	Lave-vaisselle encastrable
Capacité	12 couverts
Dimensions (L x H x P)	60 x 85 x 60 cm (estimation)
Poids	45 kg (estimation)
Alimentation électrique	230 V, 10 A, 50 Hz
Pression d'eau	0,5 - 10 bar (0,05 - 1 MPa)
Programmes de lavage	Prélavage, Hygienizer (75°C), Intensif (70°C), Normal (65°C), Automatique (55-65°C), Économique (50°C), Rapide (55°C), Express 15 min (40°C), Mixte (50°C), Délicat (45°C)
Fonctions supplémentaires	Départ Différé, Réduction de Temps, Charge Supérieure/Inférieure, Séchage Plus, Eco+, Express, 4 en 1
Consommation d'eau (programme Économique)	14 litres
Consommation d'énergie (programme Économique)	1,05 kWh
Niveau sonore	Non spécifié (estimation 48 dB)
Adoucisseur d'eau	Oui, réglable manuellement ou électroniquement
Distributeur de liquide de rinçage	Oui, doseur à 4 positions
Réservoir à sel régénérant	Oui, avec voyant indicateur
Filtres	Filtre intérieur, extérieur et protecteur (selon modèle)
Bras d'aspersion	Trois bras (supérieur, inférieur et troisième selon modèle)
Matériau de la cuve	Acier inoxydable
Maintenance périodique	Tous les 3 mois : nettoyage des filtres, bras d'aspersion, intérieur et extérieur
Sécurité	Branchement à la terre obligatoire; remplacement du câble par un professionnel agréé
Pièces détachées et réparabilité	Service après-vente agréé (SAT) pour remplacement de pièces

FOIRE AUX QUESTIONS - 1LF013 FAGOR

Comment régler la dureté de l'eau ?

Utilisez la bande Aquadur fournie pour tester la dureté. Réglez le régulateur de sel manuellement (avec une pièce ou un tournevis) ou électroniquement (touche Réduction de Temps pendant 3 secondes) selon le tableau fourni dans la notice.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez la tension électrique, la prise, les fusibles, l'état du cordon, que la porte est bien fermée, que vous avez appuyé sur On/Off puis Départ.

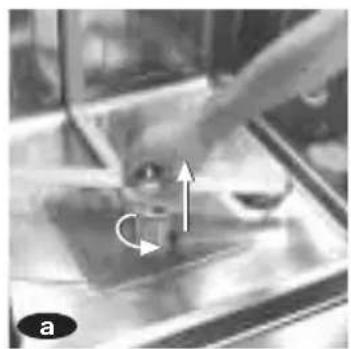

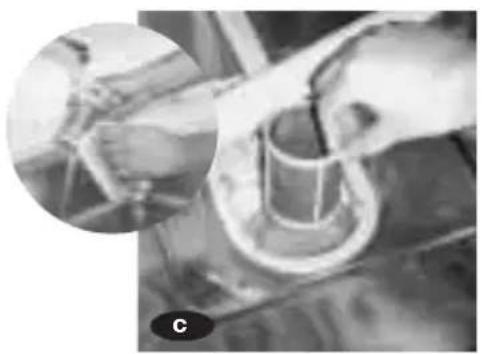

Comment nettoyer les filtres ?

Retirez le panier inférieur. Démontrez le filtre intérieur en tournant vers la gauche, puis le filtre extérieur et le protecteur (selon modèle). Nettoyez sous l'eau courante et remontez en tournant le filtre intérieur vers la droite jusqu'à butée.

Que signifient les codes d'erreur F1 à F0 ?

Les codes s'affichent sur les modèles avec écran ou afficheur (F1=porte ouverte, F2=pas d'eau, F3=vidange bloquée, etc.). Sur les modèles sans afficheur, des bips sonores indiquent le défaut (1 bip=porte ouverte, 2 bips=pas d'eau, etc.). Consultez le tableau dans la notice pour identifier le problème.

Comment utiliser la fonction Départ Différé ?

Appuyez sur la touche Départ Différé. Sur les modèles Intégration, vous pouvez reporter de 3, 6 ou 9 heures. Sur les modèles avec écran, réglez de 1 à 19 ou 24 heures par intervalles d'une heure.

Pourquoi ma vaisselle ressort-elle avec des traces blanches ou des gouttes ?

Augmentez le dosage du liquide de rinçage (jusqu'à la position 4) si des gouttes persistent. Diminuez si des traces blanchâtres apparaissent. Vérifiez aussi le réglage de la dureté de l'eau et la quantité de sel.

Quels programmes utiliser pour une vaisselle très sale ?

Utilisez le programme Intensif (70°C) pour les casseroles très sales, ou Hygienizer (75°C) pour une élimination des bactéries. Pour une saleté normale, choisissez Normal (65°C) ou Automatique.

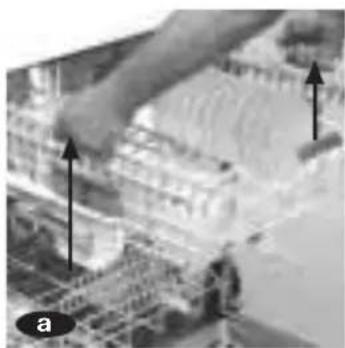

Comment régler la hauteur du panier supérieur ?

Pour le panier supérieur modulo A, tirez vers le haut par les poignées latérales. Pour le modulo B, retirez la butée, sortez le panier, repositionnez-le à la hauteur voulue, puis remettez la butée jusqu'au 'clic'.

Puis-je utiliser des pastilles 3 en 1 ou 4 en 1 ?

Oui, sélectionnez la fonction 4 en 1 si disponible. Attention : les pastilles peuvent réduire les performances sur les programmes courts. En cas de problèmes, revenez aux produits traditionnels (sel, liquide de rinçage, poudre). Suivez les instructions du fabricant.

Comment entretenir le lave-vaisselle pendant une absence prolongée ?

Laissez la porte entrouverte pour permettre la circulation de l'air et éviter les mauvaises odeurs. Débranchez l'appareil et nettoyez l'intérieur avant de partir.

MODE D'EMPLOI 1LF013 FAGOR

Notice d'instructions pour l'installation et l'utilisation de l'appareil Handleiding voor installment en gebruik van het apparaat

INDEX / INHOUDSOPGAVE

FRANÇAIS

INSTALLATION ET MONTAGE 4

UTILISATION DE L'APPAREIL ET CONSEILS PRATIQUES 9

NETTOYAGE ET ENTRETIEN DE L'APPAREIL 23

DIAGNOSTIC ET SOLUTION AUX PROBLEMES 25

NEDERLANDS

INSTALLATIE EN MONTAGE 29

GEBRUK VAN HET APPARAAT EN PRAKTISCHE ADVIEZEN 34

ONDERHOUD EN SCHOONMAKEN VAN HET APPARAAT 48

PROBLEM OPSPOREN EN OPOSSEN 50

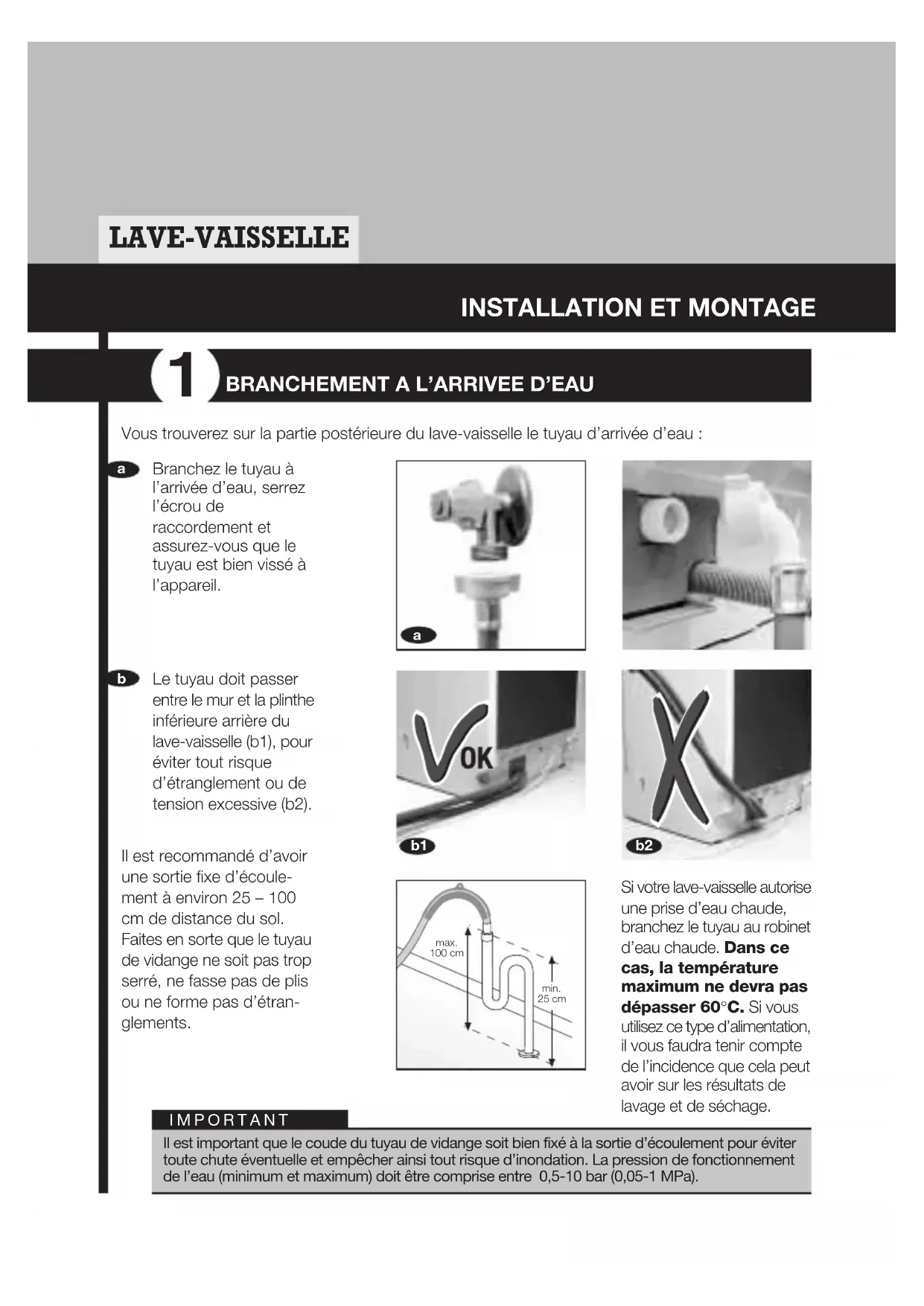

INSTALLATION ET MONTAGE

1 BRANCHEMENT A L'ARRIVEE D'EAU

Youtourevez sur la partie posterieure du lave-vaisselle le tuyau d'arrivee d'eau :

Branchez le tuyau à l'arrivee d'eau, serrez I'ecrou de raccordement et assurez-vous que le tuyau est bien visse a I'appareil.

Le tuyau doit passer entre le mur et la plinthe inférieure amiere du lave-vaisselle (b1), pour eviter tout risque d'etranglement ou de tension excessive (b2).

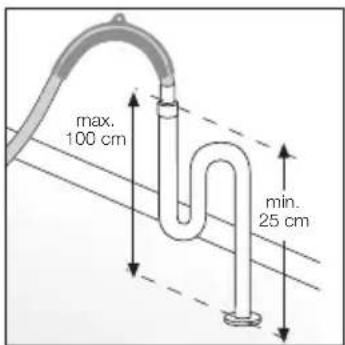

Il est recommandé d'avoir une sortie fixe d'écoulement à environ 25 - 100 cm de distance du sol. Faites en sorte que le tuyau de vidange ne soit pas trop serré, ne fasse pas de plis ou ne forme pas d'étranglements.

b1
b2

Si vous lave-vaisselle autorise une prise d'eau chaude, branchez le tuyau au robinet d'eau chaude. Dans ce cas, la température maximum ne devra pas dépasser 60^ . Si vous utilisez ce type d'alimentation, il vous faudra tener compte de l'incidence que cela peut avoir sur les résultats de lavage et de sechage.

IMPORTANT

Il est important que le coude du tuyau de vidange soit bien fixé à la sortie d'écoulement pour éviter toute chute eventuelle et empêcher ainsi tout risque d'inondation. La pression de fonctionnement de l'eau (minimum et maximum) doit être comprise entre 0,5-10 bar (0,05-1 MPa).

2

BRANCHEMENT ELECTRIQUE

Consultez l'étiquette signalétique située sur le bord supérieur de la porte, avant de procéder aux branchements électriques. Assurez-vous que la tension qui arrive à la base de la prise est bien celle qui figure sur l'étiquette.

Il est très important que le lave-vaisse

soit branché à une prise reliée à la terre. L'installation électrique, la fiche, la prise de courant, les fusibles ou l'interrupteur automatique et le compteur doivent être dimensionnés pour la puissance maximum indiquée sur l'étiquette signalétique. Si le cordon d'alimentation est endommaged, son remplacement ne pourrait être réalisé que par un service après-vente (ST) ou toute personne/agreee. Pour encastrement et intégration, la fiche doit être accessible après installation.

IMPORTANT

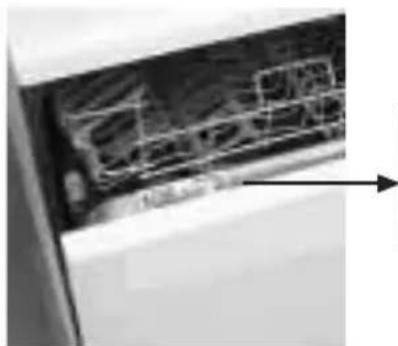

Sur la partie interieure de la porte, sur le bord supérieur, vous trouvrez une étiquette avec la fiche signalétique de l'appareil. Cette étiquette ne devra jamais être enlevée car elle donne des informations sur le modele de lavevaisselle exact, le type d'alimentation electrique, le n° de série et la garantie.

3

NIVELLEMENT ET POSITIONNEMENT

NIVELLEMENT

La bonne stabilité au sol du lave-vaisselle ainsi que sa perpendicularité sont très importantes. Mettez-le de niveau pour corriger toutes irregularités eventuelles du sol.

Utilisez pour cela un niveau à bulle.

POSITIONNEMENT

Si vous placez l'appareil sous un plan de travail, vous pouvez le faire avec ou sans couvercle.

Pour enlever le couvercle, l'extraire en tirant sur la partie posterieure.

Retirer le contrepoids postérieur et, suivant le modele, déplier le revêtement isolant.

Déployer ensuite vers l'arrière les taquets qui supportent le couvercle.

Cercains modeles
integrables sont fournis
avec une baguette, qui
permet de niveler les
pieds arrieres depuis la
partie frontale.

Avant d'introduire le lave-vaiselle dans la niche, approchez-le et levez-le en tournant le pied arrriere jusqu'à laisser un espace d'environ 3 millimétres entre l'appareil et le plan de travail.

Introduisez le lavevaisselle dans la nicheAjustez-le au plan de travail jusqu'à ce que la partie supérieure de I'appareil touche le plan inférieur du plan de travail du meuble de cuisine.

Pour encastrer dans une rangée de meubles. Pour encastrer le lavevaisselle dans une rangée de meubles de cuisine avec une seule plinthe :

Devissez la plinthe et retirez-la;

Dévisser les pieds de support et les démonter; Retirez les pieds réglables des supports,

Vissez ces pieds
réglables sur le lavevaisselle.
Encastrez la plinthe du meuble de cuisine et si nécessaire, sciez-la jusqu'à obtenir la mesure désirée.

D'une façon toute simple, il vous est possible de poser sur la porte du lave-vaisselle des panneaux d'habillage ou des revêtements décoratifs, assortis aux meubles de votre cuisine. Ces panneaux de revêtement ne peuvent pas avoir une épaisseur supérieure à 4 mm.

a Retirez l'encadrement de la porte en devissant les vis.
b Préparez le panneau aux dimensions suivantes : 596 x 586 mm.
Posez le panneau ou le revêtement décoratif. Pour fixer le nouveau panneau décoratif, revissez l'encadrement de la porte.

Sur les modèles encastrables, la hauteur de la porte intégrable est régiable pour permettre un alignement avec le reste des meubles de la cuisine.

a Retirez l'encadrement de la porte en enlevant les vis.
b Retirez le panneau decoratif du lave-vaisse.
c Reglez a la hauteur des meubles de cuisine la reglette qui se trouve sur la partie inférieure du lave-vaiselle.
Posez le panneau décoratif sur la porte, marquez la hauteur désirée et coupeze.
e Posez le panneau sur la porte, tout en tenant I'encadrement et marquez a nouveau la position des nouveaux trous sur la porte. Percer avec une mèche de 3,25 mm (attention à la profondeur) et revissez l'encadrement.

SELECTION DE LA LANGUAGE

Cerains lave-vaisselle avec écran offrent la possibilité de personneliser les menus de l'afficheur dans la langue souhaitation. Pour ce faire, suivre les instructions suivantes :

a

Pour activer le mode

LANGUE :

Appuyer pendant plus detrois secondes sur la touche

Charge Supérieure et Charge Inférieure.

b

Pour changer ou désir la

langue:Appuyer sur la touche Charge

Supérieure et Charge

Inférieure. Chaque fois que la touche est enforcée, une nouvelle langue est affichée.

C

Pour valider la LANGUE :

Appuyer sur la touche. Départ.

La langue可以选择 sera ainsi sélectionnée.

LAVAGE PRELIMINAIRE

Après avoir bien installé le lave-vaisse, nous vous recommendons de partager à un lavage préliminaire :

a

Appuyer sur la touche On/Off durant deux secondes, jusqu'à ce que l'appareil fasse retentir un signal acoustique de confirmation.

b

Selectionner le programme 1 (prélavage), sans metre de vaisselle, ni de détergent.

C

Appuyer sur la touche Départ durant deux secondes, jusqu'à ce que l'appareil fasse retentir un signal acoustique de confirmation.

Cela permet de vérifier l'installation du lave-vaisselle ainsi que des raccordements et de la vidange, mais aussi de laver complètement l'intérieur de la cuve avant d'exécuter un programme de lavage.

UTILISATION DE L'APPAREIL ET CONSEILS PRATIQUES

DURETE DE L'EAU, SEL REGENERANT, LIQUIDE DE RINÇAGE ET DETERGENT

Réglage de la durée de l'eau. L'eau contient du calcaire. Plus l'eau est calcaire, plus sa durée sera élevé. Pour que le calcaire n'endommage pas votre lavevaisselle, celui-ci incorpore un adoucisseur qui elimine le calcaire de l'eau et la rend apte pour le lavage. Cet adoucisseur fonctionne avec du sel régénérant.

Avant demettre le lave-vaiselle en marche, il vous convient de savoir qu'elle est la durete de I'eau de�te region. Cette information you sera fournie par :

1^ La société de distribution d'eau de votre localité.
2^ Le Service d'Assistance Technique Agree, SAT.
3^ Ou en utilisant la bande Aquadur fournie dans la pochette d'accessoires et en suivant les instructions ci-après.

Pour connaître le niveau de durée de l'eau :

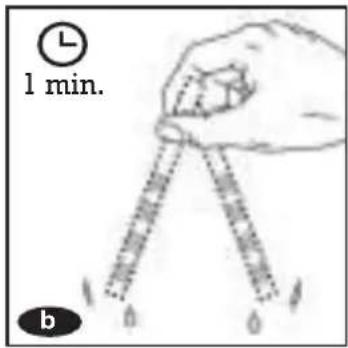

a Plonger la bande dans un verre d'eau durant une seconde.
La retirer et la secouer. b Attendre une minute.
c Comperer le résultat du test sur la bande avec le tableau fourni et regler ensuite votre lave-vaisselle.

Niveau de calcaire (HF)		0-13 HF 14-38 HF 39-50 HF 51-63 HF Plus de 63 HF
Niveau de calcaire (DH)		0-7DH 8-21 DH 22-28 DH 29-35 DH Plus de 35 DH
Résultat du test		Vert 1 Bande rouge 2 Bandes rouges 3 Bandes rouges 4 Bandes rouges
Position du régulateur	Manuel	Position 2 Position 3		Position 4
	Électronique	L0	L1	L2	L3	L4
Dureté		Douce	Normale	Moyenne	Dure	Très durée

HF:Durete exprimée en degrs français.DH:Durete exprimee en degrs allemands.

Si vous lave-vaisselle n'a pas besoin de sel, vous pouvez passer au chapitre "Liquide de rincage".

Réglage de la quantité de sel

Les lave-vaisselles sont équipés d'un régulateur de sel qui, suivant le modele, peut'être manuel ou électronique.

Ce simple réglage du lave-vaisselle est vital pour son bon fonctionnement. Ne le négligez pas.

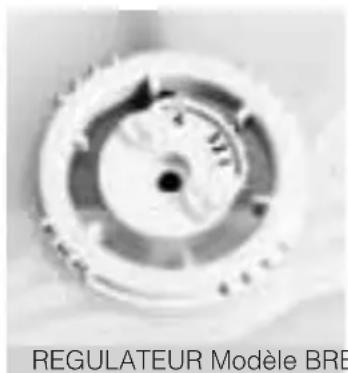

REGULATION MANUELLE

Si vous lave-vaisselle possede sur la partie laterale interieure droite un regulateur de sel comme leurs représentés sur les photos ci-contre (Mod. A-B), il vous faudra positionner le regulateur de sel sur le chiffre correspondant à la durée de votre eau (Cf. tableau).

Pour selectionner la position adequate,utilisez une piece de monnaie (Mod.A) ou un tournevis (Mod.B).

Si vous allez utiliser des détergents combinés en pastilles (3 en 1, 4 en 1), situez le régulateur sur le chiffre correspondant au test. Pour revenir à l'utilisation de détergents optionnels, repositionner le régulateur sur le chiffre correspondant au test.

REGULATION ÉLECTRONIQUE

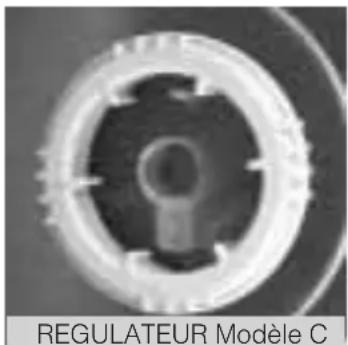

Si vous lave-vaisselle est muni, sur le lateral interieur droit, d'un régulateur de sel comme celui de la photo ci-jointe (Mod. C), le régulateur de sel de votre lavevaisselle estlectronique et vous devrez procesder au réglage du sel sur le bandeau de commandes.

Appuyer sur la touche

Réduction de Temps

durant 3 secondes. L'écran affichera un chiffre précédé de la dette "L" (L2).

Appuyer de nouveaux couche Réduction de

Temps pour selectionner la position du régulateur de sel nécessaire.

N'oubliez pas de : régler la position de Sel suivant le résultat du test de durée de l'eau. Voir tableau page précédente.

Valider la selection en appuyant sur la touche Départ.

OuMETRELEselregenerant

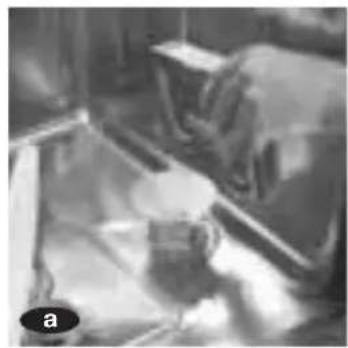

Le lave-vaisselle est équipé d'un réservoir à Sel situé sur la partie inférieure du lave-vaisselle.

La première fois que vous replírez le réservoir à sel, il vous faudra :

Versez le sel en prenatal soit de ne pas totalement replir le réservoir

Complétez le remplissage avec de l'eau.

Remuez avec une cuillere.

Refermez correctement le couvercle et nettoyez les résidus de sel tombés dans la cuve.

L'opération de replissage de sel devra toujours être réalisée avant un lavage mais jamais après.

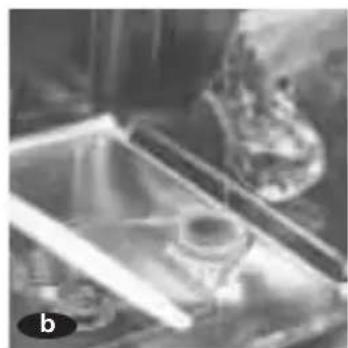

Quand faut-il rajouter du sel?

Unvoyant lumineux you indiquera lorsque il faudra remetre du sel.

IMPORTANT

N'utilisez pas de Sel si vous lave-vaisselle n'en a pas besoin. Dans ce cas, l'indicateur lumineux restera allumé en permanence.

Attention :

Si vous appeareil n'est

pas muni d'un visuel ou voyant lumineux, vous dévrez le replir de sel périodiquement (tous les 20 lavages environ, pour de l'eau à dureté moyenne).

Le liquide de rincege facile le sechage et empéche la déposition de gouttes d'eau sur la vaisselle à la fin du lavage. Le distributeur de liquide de rincege se trouve à l'intérieur de la porte, à proximé du distributeur de détergent.

Le distributeur dispose d'un doseur à 4 positions permettant de régler la quantité de liquide de rincage à émettre en fonction de la qualité de l'eau (Le distributeur sort d'usine en position 2).

Si vous observez des gouttes d'eau sur la vaisselle lorsque vous la recuperez en fin de lavage, veuilleez augmenter le réglage du régulateur du liquide de rincege sur un chiffre plus élevé. Par contre, diminuez ce chiffre si la vaisselle présente des traces blanchâtres ou colle aux doigts.

Après avoir reglé la dose, vous nevez replir le distributeur au maximum en prenatal soin d'éviter tout débordement. Si cela se produit, essuyez avec un chiffon le liquide qui aurait débordé.

DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

DOSEUR

IMPORTANT

Ce n'est pas parce que vous mettrez beaucoup de liquide de rincege que la vaisselle sera plus propre. Au contraire, trop de liquide peut provoquer l' apparition de tâches sur la vaisselle.

Quand faut-il remetre du liquide de rinceage?

Le lave-vaisselle indique lui-même quand il faut remettre du liquide de rincege. En fonction du modele, il existe trois types d'indicateur : indicateur optique, voyant lumineux ou information sur écran.

Selon les modèles,

l'appareil indiquera lorsqu'il faudra remetre du liquide de rinceage.

Indicateur optique,

situé à côté du bouchon du distributeur de liquide de rincege. Si l'eelton presente un fond clair, il faudra remettre du liquide. Si le fond est foncé, il y a assez de liquide de rincege.

Voyant lumineux sur
modeles avec afficheur.

Indicateur sur modèles avec écran.

VOYANT LUMINEUX

Detergent

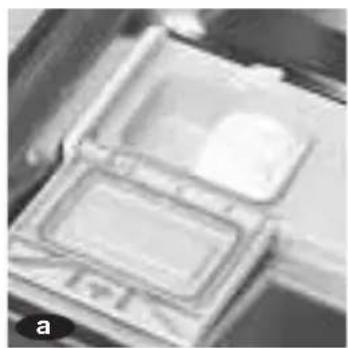

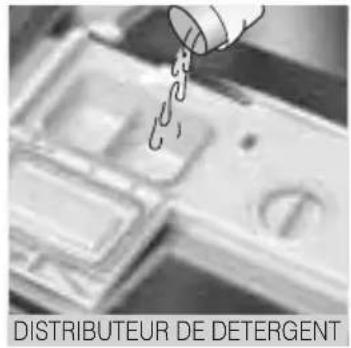

Le dédTent est versé dans un réserve situé dans la partie interne de la porte, à proximité du distributeur de liquide de rinceage.

a

Après avoir versé le détérgent, refermez le couvercle du distributeur.

b

Certains programmes requiérènt en plus que l'on verse une partie de la dose dans le logement situé dans le couvercle du distributeur.

Il existe des détergents en pastilles, en poudre et liquides.

Vous pouvez consulter la quantite de dédergent nécessaire sur le tableau de programmes.

L'utilisation de déterments en pastilles à la place des produits traditionnels (sel granulé, déterment en poudre, liquide de rincege), peut réduire la performance de l'appareil, en particulier sur des programmes courts et/ou à des températures peu élevées de lavage.

Si vous observez des problèmes de performance, comme par exemple un voile blanchâtre sur la cuve ou la vaisselle, des dépôts de calcaire, ou un séchage peu efficient, nous vous recommendons de n'utiliser que des produits traditionnels.

N'oubliez pas que, après le return au sel traditionnel, plusieurs programmes seront nécessaires pour que la machine recupere sa performance initiale et que toutes les traces disparaisent sur la cuve et la vaisselle.

Si vous souhaitez utiliser des produits combinés en pastilles, lisez attentivement les instructions et indications figurant sur l'emballage!

En cas de doute, veuillez consulter le fabricant du produit.

Les réclamations directement liées à l'application de ces produits ne sont pas couvertes par la garantie!

Types de vaisse

Tous les types de vaisselle ne sont pas adaptés pour etre lavés dans un lave-vaisselle. Il ne faut pas introduire de pieces en bois ou en terre cuite, ni en matière plastique ne résistant pas a la chaleur. Les couverts inoxydables peuvent etre lavés sans aucun probleme; cependant, il convient de faire en sorte que les couverts en argent ne se touchent pas entre eux carils risqueraient de se tacher en surface.

Les pièces en aluminium peuvent se décolorer avec le temps.

La decoration peut se ternir sur des pieces en porcelain qui ne seraient pas de grande qualite. Ne laver que les verres qui sont lavables en lave-vaiselle.

Assurez-vous que la vaisse supporte le lavage en lave-vaisse.

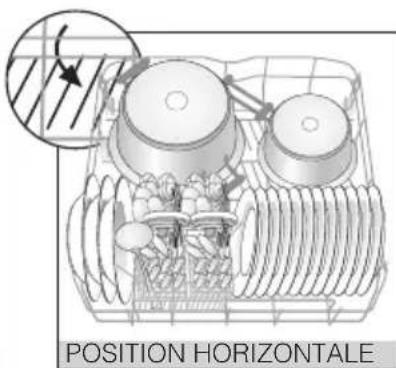

Mise en place de la vaisse

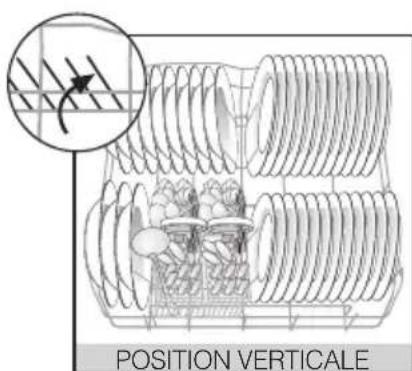

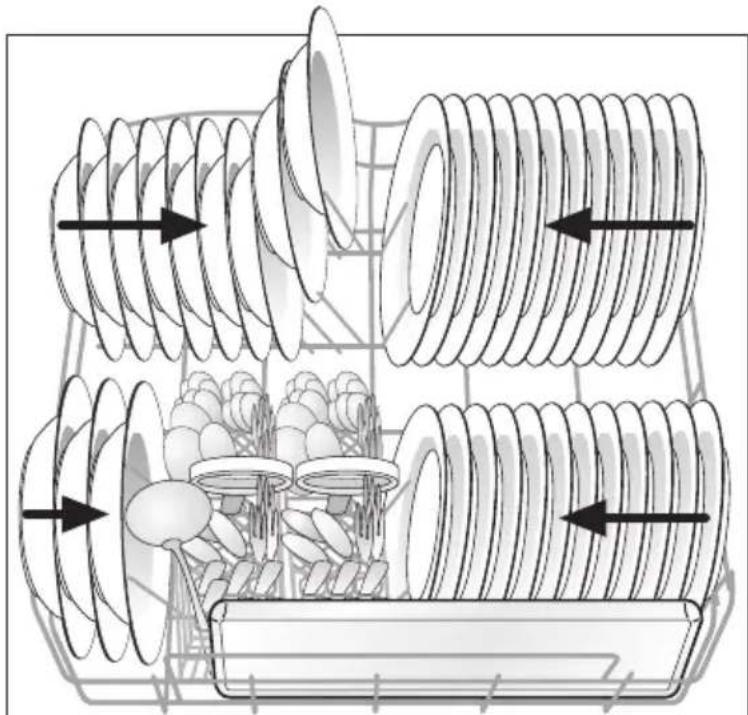

Il est très important de bien positionner la vaisse dans les paniers pour garantir un lavage parfait.

Le panier inférieur sert aux pieces les plus sales et les plus résistantes : casseroles, plats et assiettes. Assurez-vous qu'il y a suffisamment d'espace entre eux pour que le jet d'eau puisse les arroser. Les casseroles doiventetrepositionnées avec la "bouce"verslebas.

Si vous modèle dispose de supports rabattants, vous pourrez les utiliser dans leur position verticale pour laver des assiéttes et dans leur position horizontale pour les pieces plus grandes, telles que des casseroles.

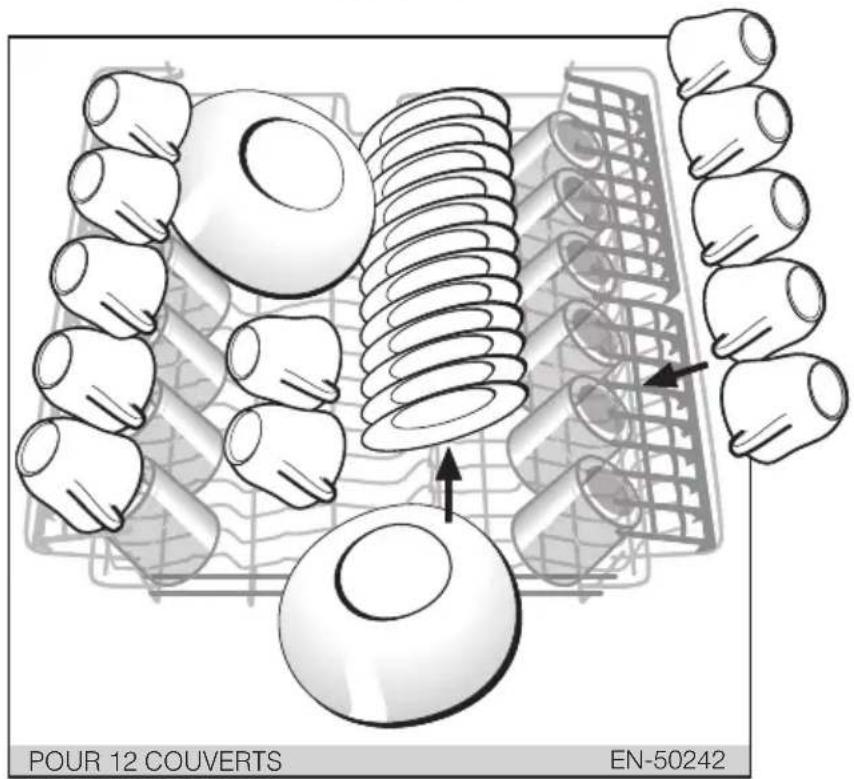

POUR 12 COUVERTS
CHARGEMENT DES ASSIETTES

EN-50242

IMPORTANT

Les assiettes creuses sont mises à gauche et les plates à droite. Commencez à charger les assiettes de la partie extérieure du panier vers l'intérieur. Les assiettes ne doivent pas se toucher entre elles.

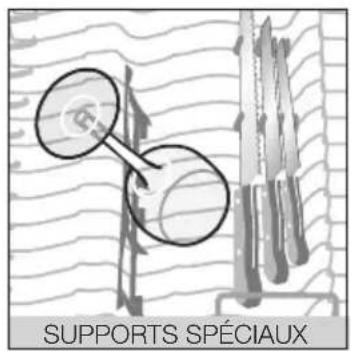

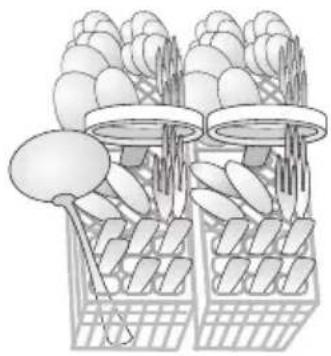

Les couverts, a

l'exception des couteaux,doivent etremis dans le panier acouverts en veillant a ce que les manches soient diriges vers le bas.

Dans le panier
supérieur, sont placees les pieces les plus délicates telles que des tasses, des verres, des pieces en porcelainne, ou en verre, et des assiettes de taille standard. Il y a une zone réservée aux longs couverts. De plus, il y a des supports qui, en position verticale, servent àmettre en placer des verres à vin.

Si vous désissez le programme Express ou la fonction Charge Supérieure, vous devrezmettre la vaiselle dans le panier supérieur.

Par contre, si vous
choisissez la fonction
Charge Inférieure, vous
devrez charger
uniquement le panier
inférieur.

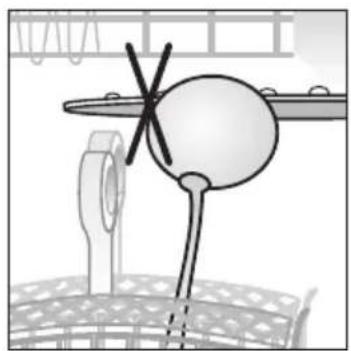

IMPORTANT

Après avoir charge le
lave-vaisselle, assurez
vous que les bras
d'aspersion tournent
sans obstacle et que
les couverts
n'empêchent pas
l'ouverture du
distributeur de
détergent.

Réglage des paniers

Les paniers peuvent etre régles en fonction du chargement.

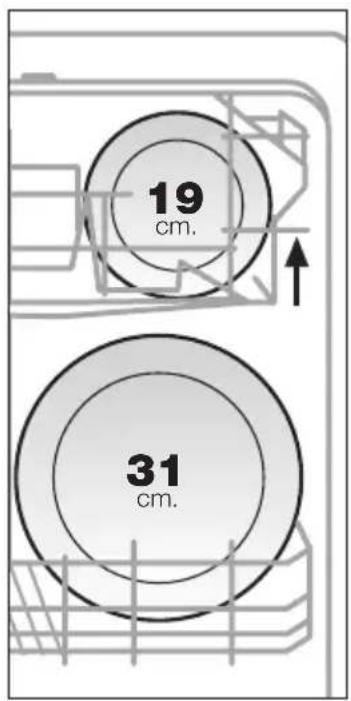

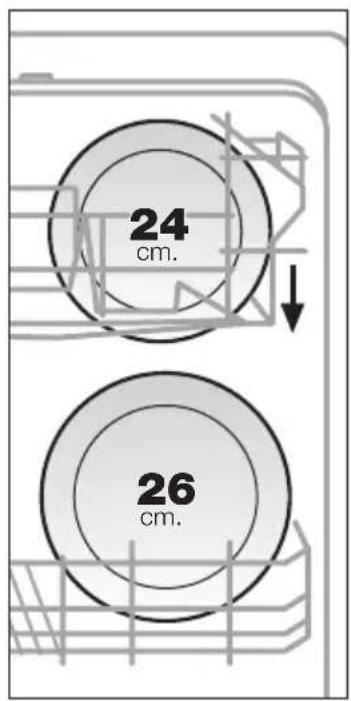

Le panier supérieur peut être positionné à deux hauteurs différentes, afin de permettre le lavage d'assiettes de différentes talles.

En position haute, vous pourrez laver dans le panier supérieur des assiettes normales de 19 cm. et dans le panier inférieur des assiettes 31 cm. En mettant le panier supérieur en position basse, vous pourrez laver des assiettes de 24 cm. en haut et de 26 cm en bas.

a

Panier supérieur modulo A:

Peut se regler sans avoir a le retarder de ses rails, meme avec la vaisselle en place. Pour le monter ou le baisser, vous devrez tirer le panier vers le haut en le prenant par les deux poignees laterales.

Assurez-vous que les deux côtes sont à la même hauteur; si ce n'est pas le cas, mettez le panier de niveau.

b

Panier supérieur modulo B:

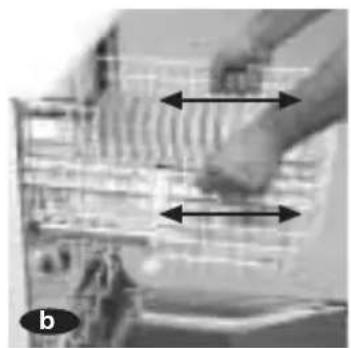

Retirez la butée empêchant les roues du panier de sortir du rail. Tirez le panier vers vous et sortez-le. Installer le panier à la hauteur voulue. Remetre le taquet en place en s'assurant qu'il fasse butée au fond du rail; un "clic" sec se fait entendre en fermant.

SELECTION DU PROGRAMME DE LAVAGE

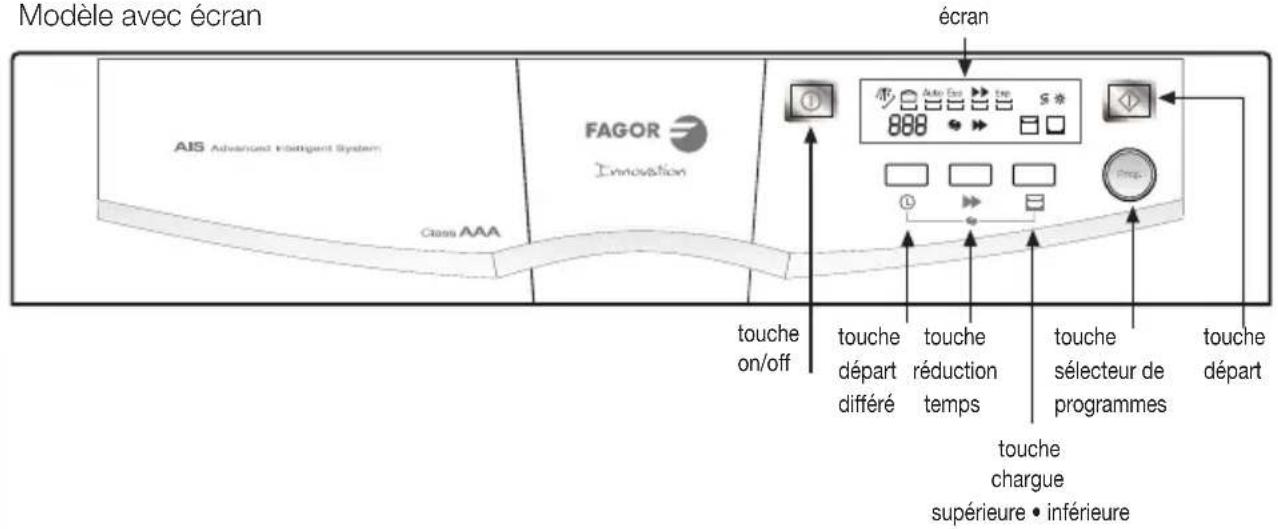

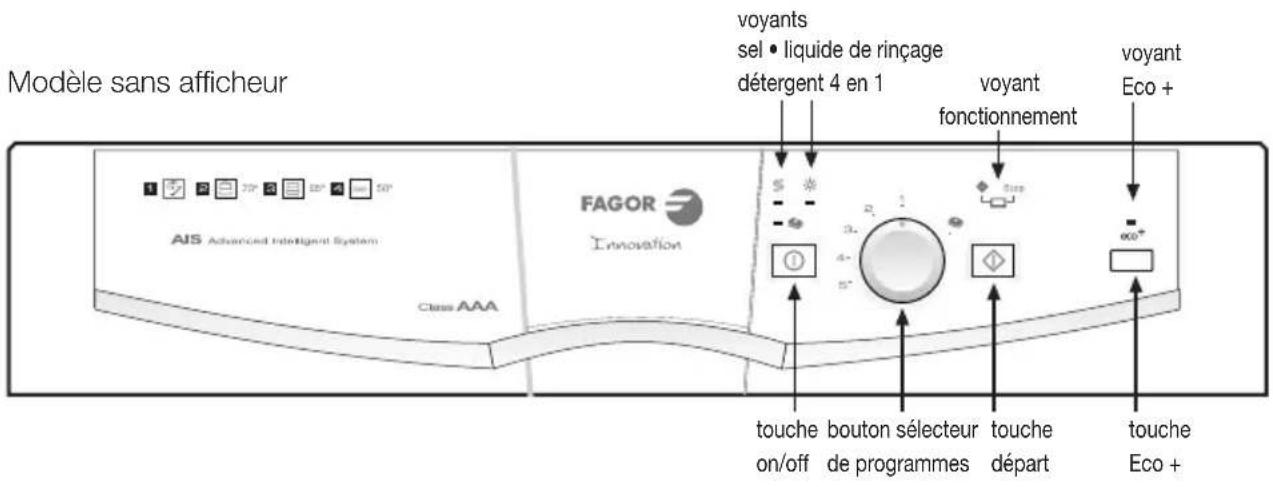

Modèle avec écran

Pour selectionner le programme de lavage, proceder comme suit :

a Appuyer sur la touche On/Off durant deux secondes (jusqu'ace qu'un signal acoustique de confirmation retentisse). Sur le bandeau frontal du lave-vaisselle, s'allumera le voyant, I'afficheur ou I'écran, suivant le modele.
b Sélectionner le programme de lavage, à l'aide d'un bouton pouvoir ou giratoire, suivant le modele de lave-vaisselle. Consulter le tableau des programmes de la page suivante.

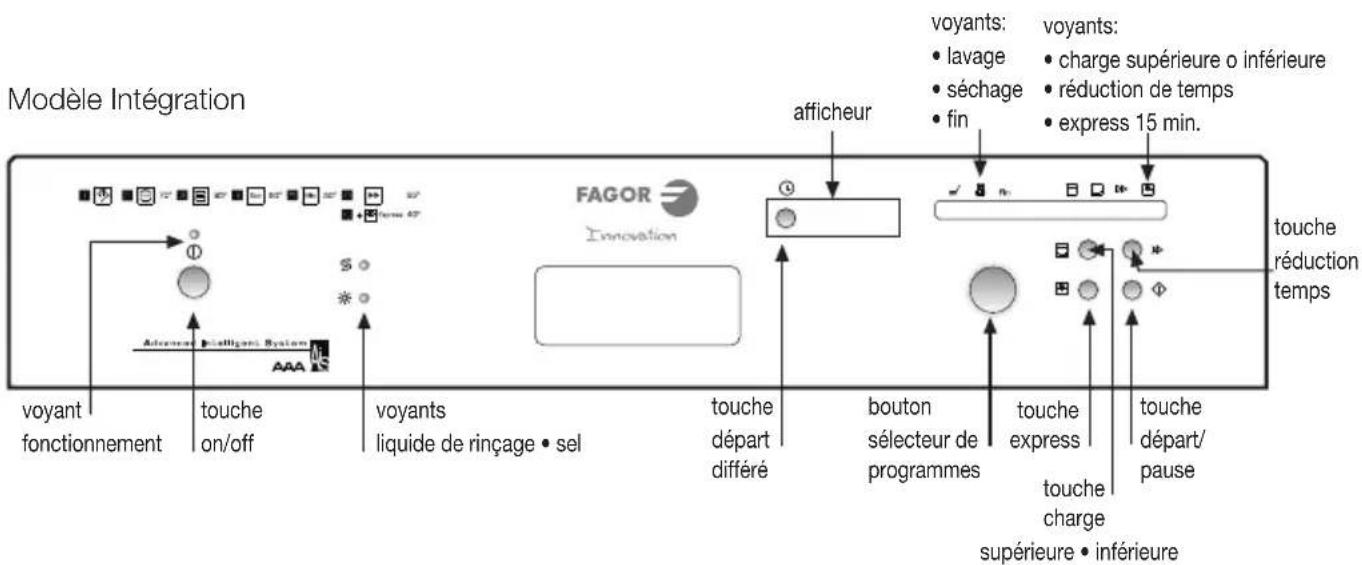

Modèles Intégration :

Le programme indiquera le programme selectionné, precedé de la dette "P".

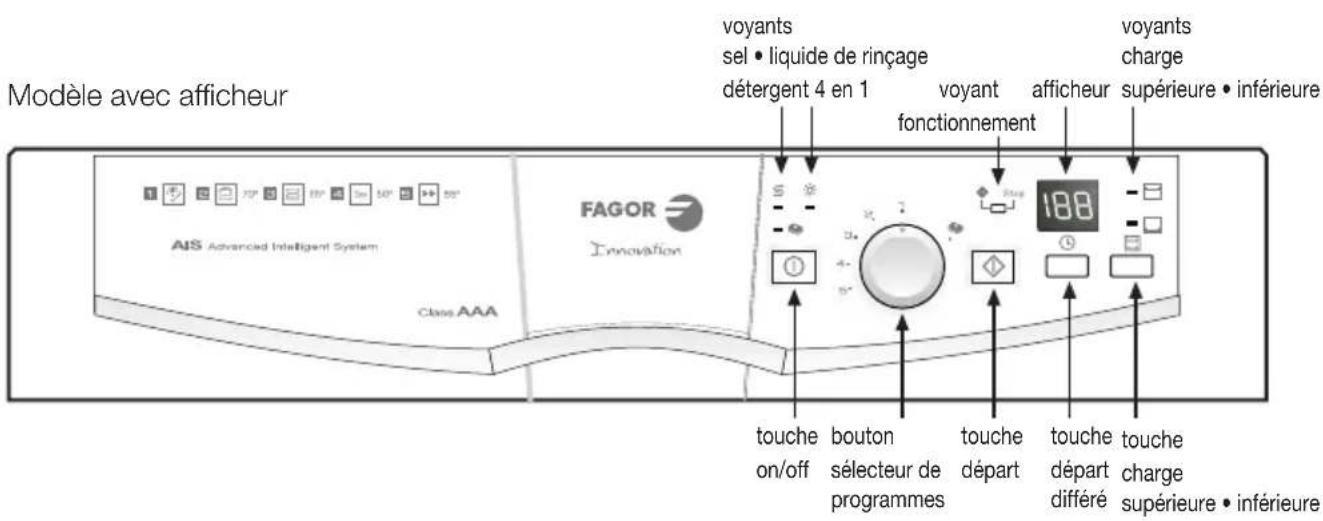

Modèles avec afficheur :

L'afficheur indiquera le temps du programme selectionné.

Modèles avec écran :

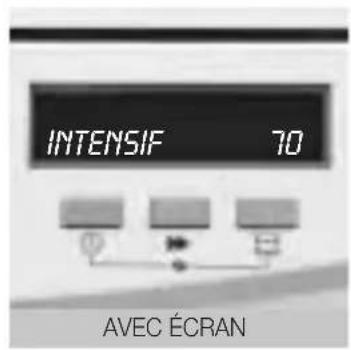

L'écran affichera le nom du programme et la température (oC) et postérieurement la durée.

Modèles avec maxi écran :

L'écran affichera le symbole du programme et la durée du programme.

Vouys disposez de plusieurs types de programmes selon le modele de lave-vaiselle :

Il est très important de bien désirir le programme en fonction de la saleté, de la quantité et du type de vaisse.

PROGRAMME	TEMPERATURE (°C)	SYMBOLOGIE	TYPE DE VAISSELLE	QUANTITÉ DE DÉTERGENT (gr) ****	CONSOMMATION TOTALE KWh/litres *
Prélavage Frio qui ne va pas étret Pour de la vaiselle lavée Sans détergent 0,007 KWh immédiatement 3 litres
Hygienizer 75°C élimination de bacteres 25+5 1,5 KWh			Pour une plus grande		14 litres
Intensif 70°C des casseroles très Pour de la vaiselle et sales 25+15 1,4 KWh					14 litres
Normal 65°C Pour de la vaiselle sale 25+5 1,4 KWh					14 litres
Automatique 55°C-65°C		Auto	Pour de la vaiselle sale	25+5	1,4 KWh 14 litres
Économique ★★★	50°C	Eco	Pour de la vaiselle peu sale	25+5	1,05 KWh 14 litres
Rapide	55°C	▶	Pour de la vaiselle très peu sale	25	0,79 KWh 12 litres
Express 15 min.	40°C	Exp	Pour de la vaiselle très peu sale mise uniquement dans le panier supérieur	20	0,3 KWh 7 litres
Mixte	50°C	Mix	Pour de la vaiselle sale et délicate	25+5	0,87 KWh 14 litres
Délicat ★★★	45°C		Spécial verre	25	0,55 KWh 12 litres

Une dose de 25 g de détergent en poudre non- concentré équivaut à une cuillère et demie à soupe rase ou à une pastille de détergent.

Pour les détergents en pastilles et liquides, suivez les recommendations du fabriquant de détermagent.

• Valeurs pour moteur de 60 W.

**Le programme économique, normalisé selon EN-50242, est plus long que les autres programmes ; cependant il consomme moins d'énergie et est plus respectueux de l'environnement.

** Pour le programme Express et le programme Délicat, il vous faudra utiliser un détergent en poudre ou liquide à grand pouvoir de dissolution.

**** L'utilisation de produits de lavage combinés (pastilles 4 en 1 et 3 en 1) peut modifier les paramètres de consommation et de durée des programmes.

Les fonctions supplémentaires de lavage doivent toujours être activées après avoir sélectionné le programme de lavage. Si on change de programme après avoir activé des fonctions supplémentaires, on annule automatiquement les fonctions sélectionnées au préalable. Ces fonctions permettent d'ajuster au maximum la charge, les temps et les consommations du lavage.

Descriptif des fonctions supplémentaires suivant les modèles :

Touche: Départ Différé

Permet de programmer l'heure de démarrage du lavage.

Les Modèles Intégration
permettent de reporter le programme de lavage de 3, 6 ou 9 heures, en appuyant sur la touche Départ Différé Un voyant s'allumera indiquant l'options sélectionnée.

Sur les modèles avec bouton sélecteur de programmes, appuyer sur la touche Départ Différé durant plus de deux secondes (jusqu'à ce que l'appareil fasse retentir un signa acoustique de confirmation).

Sur les modèles avec écran
vous pourrez reporter l'heure de
lavage de 1 à 19 heures, ou de 1
à 24 heures, avec un intervalle de
1 heures et suivant le modele. En
appuyant simultanément sur la
touche Départ Différé et sur la
touche Charge Supérieure et

Charge inférieure + durant plus de deux secondes (jusqu'ce que l'appareil fasse retentir un signal acoustique de confirmation), I'écran affichera le nombre d'heures souhaitées de report du début du lavage.

Touche:Réduction detempst

Ecourte la durée des opérations de lavage et de sechage. Cette option peut être utilisée dans les programmes Intensif, Normal, Automatique et Economique.

Touche : Chargesupérieure / inférieure

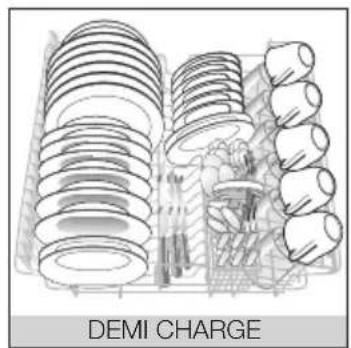

N'utilise que la moitié de la
capacité du lave-vaisselle.
Charge Supérieure, dans le
panier supérieur, pour les
pièces les plus délicates et
Charge Inférieure dans le
panier inférieur pour des
casseroles ou des pièces
tres sales. Valable pour tous
les programmes.

Touche: Séchage plus

Favorise de plusieurs résultats de séchage. Peut être activée dans tous les programmes sauf au prélavage et programme économique.

REMARQUE ECOLOGIQUE

Si le modele dispose de la fonction Eco-Sensor, vous pourrez economiser 25% d'eau en utilisant le programme intensif ou Normal. L'Eco-Sensor detecte le degré de salissure de l'eau du préavage et permet sa réutilisation durant le lavage, si elle est jugée suffisamment propre.

4 en 1

Selectionnez cette fonction additionnelle si vous utilisez des produits de lavage combinés (4 en 1, 3 en 1), sans vous préoccuper d'ajouter du sel ou du liquide de rincege.

Touches : Eco +

Cette fonction permet de réduire la température de lavage, pour une plus grande économie d'énergie. Elle peut être activée pour tous les programmes, excepté pour le prélavage et le programme intensif.

Touche:Express (supérieur)

Pour des lavages ultra rapides :vaisselle peu sale, disposée sur le panier supérieur.

IMPORTANT

Si lors la selection des fonctions additionnelles le programme est modifie, les fonctions non-compatibles avec le nouveau programme seront annulées.

5 MISE EN MARCHE

Une fois le programme de lavage et les fonctions additionnelles selectionnées :

Appuyer sur la touche Départ.

Le lave-vaisselle commencerà fonctionner.

6 DÉROULEMENT DU PROGRAMME DE LAVAGE

L'appareil affichera successivement les phases actives du cycle en cours, au fur et à mesure du déroulement du programme.

Modèles sans afficheur :

LevoyantDepart/Stop s'allumera.

Modèles avec afficheur :
Levoyant Départ /Stop s'allumera et l'afficheur indiquera le temps qui restepour la fin du programme.

Modèle Intégration : Les voyageants indiqueront en tout moment la phase du programme en cours.

Modèles avec écran et maxi écran :

L'écran affichera le temps qui reste pour la fin du programme.

IMPORTANT

N'ouvre pas la porte du lave-vaisselle pendant le processus de lavage. Cela pourrait perturber le déroulement du programme.

Lorsque le lave-vaisselle est en marche et que vous pouze :

Introduire une piece en plus dans le lave-vaiselle.

1. Ouvrez avec précaution la porte du lave-vaiselle.
2. Introduisez la piece dans le lave-vaisse.
3. Fermez la porte du lave-vaisselle.

Pour des raisons de sécurité, le lave-vaiselle poursuivra le programme en cours après un certain temps.

7 FIN DE PROGRAMME

Le programme une fois fini, l'appareil émettra un signal acoustique continu durant 3 secondes et/ou le voyant FIN (STOP) s'allumera.

8 PANNES DE COURANT

En cas de panne de courant, lorsque le courant sera rétabli, le lave-vaisselle reprendra son fonctionnement normal au point il s'était arrêté.

9 CONSEILS D'UTILISATION

Il existe toute une série de recommendations qu'il vous faudra toujours prendre en compte. Le bon respect de celles-ci, allongera la durée de vie de votre lave-vaisselle et améliorera sa qualité de lavage.

a Remplissez le lave-vaiselle. Essayez d'optimiser au maximum la capacité du lave-vaiselle.
Vous réduirez ainsi les consommations en eau et en électricité et diminuerez le niveau de bruit émis par votre apparéil.
b Dispossez correctement la vaisselle. Pour une qualite optimale de lavage, les bras d'aspersion doivent tourner sans aucun obstacles. La vaisselle doit aussi etre correctement positionnee afin qu'elle puisse etre totallyment aspergee d'eau.
c Choix du programme. Choisissez bien le programme de lavage, ainsi que les fonctions supplémentaires, selon vos besoin. (Voir tableau des programmes page 19).

MAINTENANCE ET ENTRETIEN DE L'APPAREIL

Il est recommandé de réaliser des opérations périodiques d'entretien pour rallonger la durée de vie de votre lave-vaiselle. Réalisiez tous les trois mois les opérations suivantes :

Nettoyage du filtré.
Nettoyage des bras d'aspersion.
Nettoyage interieur.
Nettoyage extérieur.

Vous rallongerez ainsi la durée de vie de votre lave-vaisse.

IMPORTANT

Laissez le lave-vaiselle ouvert durant une période d'absence prolongée afin de permettre à l'air de circuler librement à l'intérieur de la machine.

1 NETTOYAGE DU FILTRE DE LAVAGE

Le filtré est composé de deux ou trois pieces, (selon les modèles) : filtré interieur, filtré extérieur et le protecteur des filtrés. Ils se situent dans la partie BASSE du lave-vaisse sous le panier inférieur.

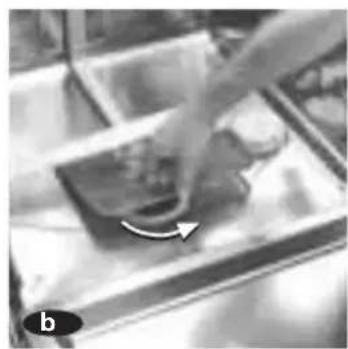

aAprès avoir retire le panier inférieur, demontez le filtre interieur en le tournant vers la gauche et en le tirant vers le haut.
b Retirez le filtré extérieur.
c Retirez le filtrer protecteur (selon les modetes).
Il faut impératifement remettre correctement les filtres à leur place. Remettez bien en place le protecteur des filtres. Insérez le filtré extérieur Mettez en place le filtré interieur dans son orifice et tournez-le vers la droite jusqu'à buter.

(2)

NETTOYAGE DES BRAS D'ASPERSION

Le troisième bras d'aspersion (suivant modèle), le bras d'aspersion supérieur et le bras d'aspersion inférieur doivent être nettoyés tous les trois mois. Démontage des bras d'aspersion :

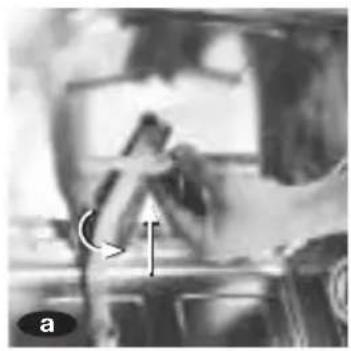

a Le troisieme bras d'aspersion se demonte en faisant pression vers le haut et en le devissant.
b Le bras d'aspersion supérieur est monté sur le panier supérieur. Pour le démonter, il faut le dévisser complètement.

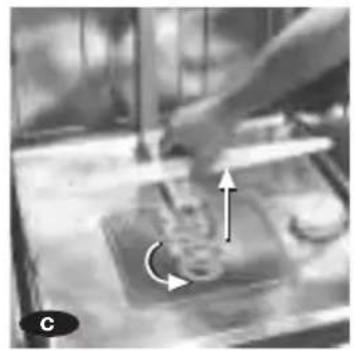

Le bras d'aspersion inférieur se demonte en devissant vers la gauche Iécrou inférieur et en le tirant vers le haut.

Les laver sous un jet d'eau à l'aide d'une éponge qui ne raye pas.

Les giclleurs doivent etre bien propres. Si un giclueur est bouché, il faudra le deboucher.

Montez les bras d'aspersion.

IMPORTANT

Avant de proceder à toute opération de nettoyage ou de maintenance, il est recommandé de débrancher le lavevaisselle de la prise électrique

3

NETTOYAGE DE L'INTÉRIEUR DE L'APPAREIL

Nettoyer le lave-vaisselle tous les trois mois pour éliminer les saletés restées dans la machine. Utiliser des produits spéciaux pour l'entretien des lave-vaisselle (suivre les instructions du fabriquant pour leur utilisation).

(4)

NETTOYAGE DE L'EXTERIEUR DE L'APPAREIL

Pour nettoyer l'extérieur, utilisez un chiffon impregné d'eau savonneuse.

Utilisez des produits qui ne rayent pas et qui ne sont pas abrasifs.
Secher avec un chiffon.

IMPORTANT

Par mesure de sécurité, vérifie que la machine n'est pas en marchependant le nettoyage.

DIAGNOSTIC ET SOLUTION AUX PROBLEMES

Si vous détectez un problème dans l'utilisation de votre lave-vaisselle, vous pourrez probablement couver la solution en consultant les indications qui seront.

Si ce n'est pas le cas, contactez le SERVICE TECHNIQUE auquel vous préciserez au moins les symptômes de la panne que vous constazé.

PROBLEMES TECHNIQUES OU FONCTIONNELS

Lorsque le lave-vaisselle détecte un dysfonctionnement, il vous avertit à l'aide de signaux sonores ou visuels, suivant le modele.

Un tableau identifient les incidents est situé sur le bord supérieur de la porte du lave-vaiselle.

F1/1

Pueraria abietinA

F2/2

Water not entering

F3/3

No desegue

F4/4

Overtor

F5/5

Sobrevolvimento

F6/6

No caliente

F7/7

Temperature Sensory

F8/8

Failure Pressure

F9/9

Alternative

F0/10

Control

Modèles avec afficheur et écran.

Sur ces modèles le problème est identifié par la dette "F" suivé d'un numéro (de 0 à 9).

Modèles sans afficheur.

En cas de dysfonction, le lave-vaissele émettra une série de bips sonores qui stopperont pendant quelques secondes et reprendront ensuite. Vous pourrez identifier le type de dysfonction en comptant le nombre de bips (1 •) Porte ouverte; 2 • L'eau n'arrive pas; et ainsi de suite).

Pour que le lave-vaisselle arrête d'émettre ces signaux acoustiques, appuyer sur la touche département.

Si vous souhaitez écouter de nouveau les signaux acoustiques, appuyez sur la touche département.

Suivant le type de dysfonction,contactezle SAT pour l'informer du problème.

DYSFUNCTIONNEMENT	MODELE AVEC DISPLAY	MODELE SANS DISPLAY
		Nb. BIPS
Fermer la porte	F1	1
Pas d'entree eau	F2	2
Ne vidange eau	F3	3
Deborde	F4	4
Surchauffe	F5	5
Ne chauffe pas	F6	6
Detecte pas temp	F7	7
Pas pression eau	F8	8
Ne distribue pas	F9	9
Contrôle	F0	10

Si vous appuyez sur la touche On/Off, vous annulerez les signaux acoustiques et la dysfonction.

- Pourquoi le lave-vaisselle ne se met pas en fonction?

Véri fiersi :

• Il n'y a pas de tension sur le réseau électrique.
  -La prise de courant n'est pas bien enfoncée.
• Les fusibles de l'installation électrique ont «saute».
• Le lave-vaisselle n'est pas branché.
• Vous n'avez pas appuyé sur la touche On / Off (l'indicateur lumineux de cette touche doit être allumé de façon permanente).
  -La portedu lave-vaisselle est mal fermée.
• Vous n'avez pas appuyé sur la touche Départ.

- Le lave-vaisselle se met en fonction mais l'eau n'arrive pas

Verifier si :

• Il n'y a pas d'eau dans le réseau.
• Le robinet d'arrivée d'eau est fermé.
• Le filtr de l'électrovanne d'arrivée d'eau est bouché.

Il ne vidange pas, I'eau reste dans la cuve

Véri fiersi :

• Le tuyau de vidange est mal installé ou fixé par un collier à la vidange fixe.
• Le tuyau de vidange est bouché ou plie.
• Les filtres sont bouchés.
• Le programme sélectionné n'est pas encore terminé.

- Levoyant de manque de sel régencerant ne s'éteint pas

Véri fiersi :

• Il manque du sel. Si oui, rajoutez du sel et remuez avec une cuillere.
• La durée de l'eau n'est pas supérieure à 7DH auquel cas vous n'avez donc pas besoin d'utiliser de Sel. Dans ce cas, le voyant restera toujours allumé.

- Des traces de dédTenger restent dans le distributeur ou sur la contre-porte

Vérifiersi :

• Un élément de vaisselle empêche l'ouverture du distributeur.
• Le détergent est périmé ou est impropre au lavage en machine à laver la vaisse.
• Les bras d'aspersion heures un élément de la vaisse.
• Les giclleurs des bras d'aspersion sont bouchés.
• Le distributeur de dédTergent était humide lorsqu'you'vez mis le dédTergent. Le distributeur doit être sec.

- Formation de mousse inhabituelle à l'intérieur de la cuve :

• Vous avez utilisé du dédTangent pour lavage à la main au lieu de dédTangent spécial lavevaisselle.

- Consomme beaucoup de Sel régénérant

Véri fi ci :

• Le couvercle du réservoir à Sel n'est pas bien fermé.
• Le niveau de consommation de Sel n'est pas bien régle.

- Le lave-vaisselle émet des bruits bizarreurs

Véri fiersi :

• Vous n'avez pas correctement positionné la vaisse.
• Les bras d'aspersion heurtent un élément de la vaisse.

2

PROBLEMES AVEC L'EFFICACITE DU LAVAGE

Restes de saleté ou résidus d'aliments sur la vaisselle

Vérifier si :

• Le filtré de lavage est mal positionné, sale ou bouché.
• Les giclleurs des bras d'aspersion sont sales ou les bras d'aspersion sont bloqués par une piece de la vaisselle.
• Le détergent n'est pas conforme ou est insuffisant.
  -La vaisse n'est correctement positionnee.Certaines pieces se touchent entre elles.
• Les paniers sont trop charges.
• Le programme de lavage sélectionné n'est pas ajustat.
  -La vidange est bloqué.
• des résidus d'aliments trop secs collent à la vaisse.

La vaisse sort blanchetre

Vérifier si :

• Pas assez de détergent ou de liquide de rincege.
• Le couvercle du réservoir à Sel est mal fermé.
• Le réservoir à Sel n'a plus d'eau ni de sel.
  -L'adoucisseur n'est pas bien regle en fonction de la durete de I'eau.
• Un dédTangent sans phosphate a été utilisé. Faites un essai avec un dédTangent avec phosphate.

La vaisselle n'est pas bien sèche

Vérifier si :

• Il manque du liquide de rinceage.
  -La régulation du liquide de rincege n'est pas adequate.
  -La vaisse est mal positiOnnee.
  -La vaisse la ete retirée trop tout.
• Le programme de lavage n'est pas celui qui convient.

- Le verre ou le cristal dessort avec un aspect laiteux ou rayé

Vérifier si :

• Les pieces ne sont pas lavables en lave-vaissette.
• Le dédTérgent ne convient pas.

- Le verre ou le cristal ressort avec un aspect opaque

• Il manque de liquide de rinceage.

- Les verres et les couverts ressortent voilés et les verresprésentent un aspect métallique

Dosage excessif de liquide de rinceage.

- Les pieces en acier inoxydable ou en acier fin sont tâchéées

Véri fi ci :

• Les pièces ne sont pas lavables en lave-vaissette.
  -La vaisse n'est pas bien positionnee.
• Trop de dédTergent utilisé pour le lavage.
• Acier de qualité faible.
• Il y a trop de sel dans l'eau de lavage. Refermez bien le couvercle du réservoir à Sel.

INFORMATION POUR LA CORRECTE GESTION DES DÉCHETS D'APPEARIS ÉLECTRIQUES ET ÉLECTRONIQUES

A la fin de la vie utile de l'appareil, ce dernier ne doit pas etre eliminé melangié aux ordures menagères brutes.

Il peut être porté, sans coût additionnel, aux centres spécifiques de collecte, agreés par les administrations locales, ou aux prestataires qui facilitent ce service.

L'élimination séparée d'un déchet d'électroménager permet d'eviter d'eventuelles conséquences négatives pour l'environnement et la santé, dérivées d'une élimination inadéquate, tout en facilitant le traitement et le recyclage des matériaux qu'il contient, avec la considérable économique d'énergie et de ressources que cela implique.

Afin de souligner l'obligation de collaborer à la collecte sélective, le marquage ci-dessus apposé sur le produit visé à rappeler la non-utilisation des contenteurs traditionnels pour son élimination.

Pour davantage d'information, contacter les autorités locales ou votre revendeur.

INSTALLATIE EN MONTAGE

1 WATERAANSLUITING
