Merk	Fagor
Model	1LF013
Producttype	Inbouwvaatwasser
Capaciteit	12 couverts
Afmetingen (B x H x D)	60 x 85 x 60 cm (schatting)
Gewicht	45 kg (schatting)
Elektrische voeding	230 V, 10 A, 50 Hz
Waterdruk	0,5 - 10 bar (0,05 - 1 MPa)
Wasprogramma's	Voorspoelen, Hygienizer (75°C), Intensief (70°C), Normaal (65°C), Automatisch (55-65°C), Eco (50°C), Snel (55°C), Express 15 min (40°C), Gemengd (50°C), Delicaat (45°C)
Extra functies	Uitgestelde start, Tijdsbesparing, Boven-/Ondermand, Extra drogen, Eco+, Express, 4 in 1
Waterverbruik (Eco-programma)	14 liter
Energieverbruik (Eco-programma)	1,05 kWh
Geluidsniveau	Niet gespecificeerd (schatting 48 dB)
Waterontharder	Ja, handmatig of elektronisch instelbaar
Vaatwasmiddeldoseerder	Ja, doseerder met 4 standen
Zoutreservoir	Ja, met indicatielampje
Filters	Binnenfilter, buitenfilter en beschermfilter (afhankelijk van model)
Sproeiarmen	Drie armen (boven, onder en derde afhankelijk van model)
Materiaal kuip	Roestvrij staal
Periodiek onderhoud	Om de 3 maanden: filters reinigen, sproeiarmen, binnen- en buitenkant
Veiligheid	Aarding verplicht; vervanging van kabel door erkend vakman
Onderdelen en repareerbaarheid	Erkende service voor vervanging van onderdelen

Veelgestelde vragen - 1LF013 FAGOR

Hoe stel ik de waterhardheid in?

Gebruik de meegeleverde Aquadur-teststrook om de hardheid te meten. Stel de zoutregelaar handmatig in (met een munt of schroevendraaier) of elektronisch (toets Tijdsbesparing 3 seconden indrukken) volgens de tabel in de handleiding.

Wat moet ik doen als de vaatwasser niet start?

Controleer de netspanning, de stekker, de zekeringen, de staat van het snoer, of de deur goed gesloten is, of u op Aan/Uit en daarna op Start hebt gedrukt.

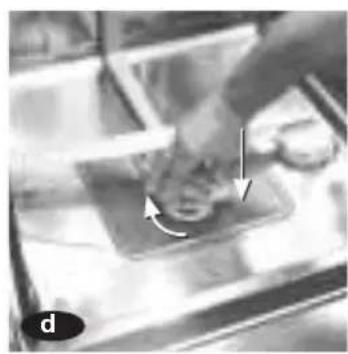

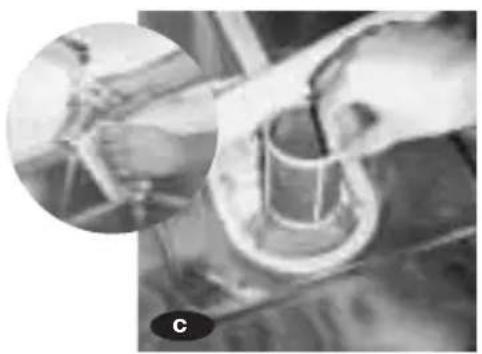

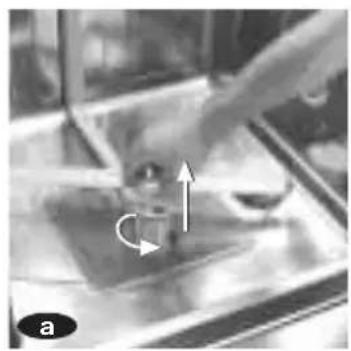

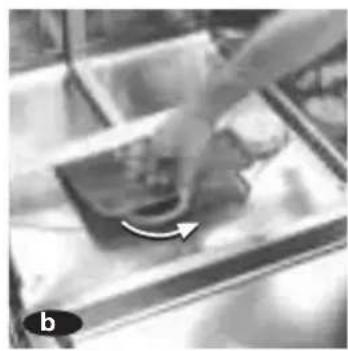

Hoe reinig ik de filters?

Verwijder het onderrek. Draai het binnenfilter linksom los, daarna het buitenfilter en de beschermfilter (afhankelijk van model). Reinig onder stromend water en monteer in omgekeerde volgorde door het binnenfilter rechtsom tot aan de aanslag te draaien.

Wat betekenen de foutcodes F1 tot F0?

De codes worden weergegeven op modellen met display of scherm (F1=deur open, F2=geen water, F3=afvoer geblokkeerd, enz.). Bij modellen zonder display geven geluidssignalen de fout aan (1 piep=deur open, 2 piepen=geen water, enz.). Raadpleeg de tabel in de handleiding om het probleem te identificeren.

Hoe gebruik ik de functie Uitgestelde start?

Druk op de toets Uitgestelde start. Bij modellen Integratie kunt u 3, 6 of 9 uur uitstellen. Bij modellen met display stelt u 1 tot 19 of 24 uur in met intervallen van een uur.

Waarom heeft mijn vaatwerk witte vlekken of druppels?

Verhoog de dosering van het glansspoelmiddel (tot stand 4) als er druppels blijven. Verlaag de dosering als er witte vlekken verschijnen. Controleer ook de waterhardheid en de hoeveelheid zout.

Welke programma's gebruik ik voor erg vuile vaat?

Gebruik het programma Intensief (70°C) voor erg vuile pannen, of Hygienizer (75°C) voor het elimineren van bacteriën. Bij normale vervuiling kiest u Normaal (65°C) of Automatisch.

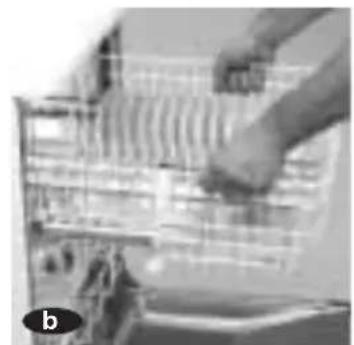

Hoe stel ik de hoogte van het bovenrek in?

Trek bij bovenrek modulo A omhoog aan de zijhandgrepen. Bij modulo B verwijdert u de aanslag, schuift u het rek eruit, plaatst u het op de gewenste hoogte terug en zet u de aanslag er weer op tot een 'klik' hoorbaar is.

Kan ik 3-in-1 of 4-in-1 tabletten gebruiken?

Ja, selecteer de functie 4 in 1 indien beschikbaar. Let op: tabletten kunnen de prestaties bij korte programma's verminderen. Bij problemen schakelt u terug naar traditionele producten (zout, glansspoelmiddel, poeder). Volg de instructies van de fabrikant.

Hoe onderhoud ik de vaatwasser tijdens langdurige afwezigheid?

Laat de deur op een kier staan voor luchtcirculatie en om geurtjes te voorkomen. Trek de stekker uit het stopcontact en reinig de binnenkant voor vertrek.

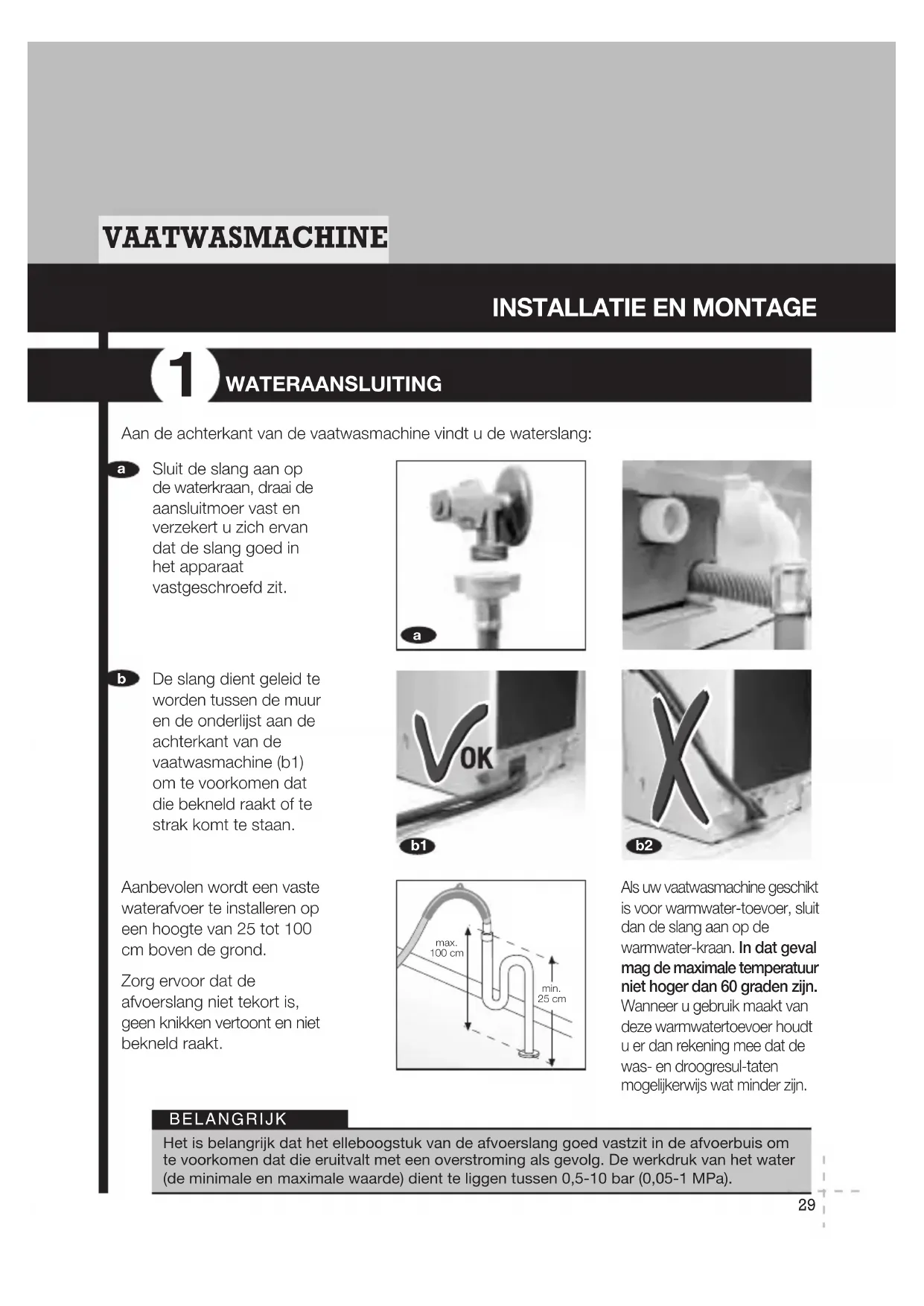

GEBRUIKSAANWIJZING 1LF013 FAGOR

Aan de achterkant van de vaatwasmachine vindt u de waterslang:

Sluit de slang aan op de waterkraan, draai de aansluitmoer vast en verzekert u zich ervandat de slang goed in het apparaat vastgeschroefd zit.

De slang dient geleid te
worden tussen de muur
en de onderlijst aan de
achterkant van de
vaatwasmachine (b1)
om te voorkomen dat
die bekneld raakt of te
strak komt te staan.

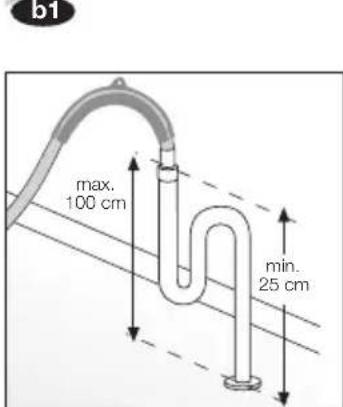

Aanbevolen wordt een vastewaterafvoer te installeren opeen hoogte van 25 tot 100cm boven de grond.

Zorg ervoor dat de afvoerslang nicht tekort is, geen knikken vertoont en nichtbekneld raakt.

b2 Als uw vaatwasmachine geschikt, s voor warmwater-teevoer, sluit dan de slang aan op de warmwater-kaan. In dat geval mag de maximale temperatuur niet hoger dan 60 graden+zijn. Wanneer u gebruik maakt van deze warmwatertoevoer houdt er dan rekening mee dat de was- en droogresul-taten nogelijkkerwijs wat minder+zijn.

BELANGRIJK

Het is belangrijk dat het elleboogstuk van de afvoerslang goed vastzit in de afvoerbuis om te voorkomen dat die eruitvalt met een overstroming als gevolg. De werkdruk van het water (de minimale en maximale waarde) dient te liggen:tussen 0,5-10 bar (0,05-1 MPa).

2

Kijk op hetplaatje met productgegevens aan de bovenkant van de deur voordat u de stroom aansluit. Verzekert u zich ervan dat de spanning die maar het apparaat geleid wordendezelfde is als op hetplaatje staat aangegeven.

Het is erg belangrijk dat de vaatwasmachine aangesloten worden op een geaard stopcontact. De elektrische installmente, de stekker, het stopcontact, de zekeringen en de automatische schakelaar en teller dienen geschikt te+zijn voor de maximale potentie die aangegeven staat op het productplaatje. Wanner de voedingskapel beschadigd is, dan mag deze uitsluitend worden verrangen door de fabrikant, door een officieel geauthoriseerde technische Dienst of door bevoegd personeel. Ingeval van inbouw dient na installmente de stekker goed bereikbaar te zich.

BELANGRIJK

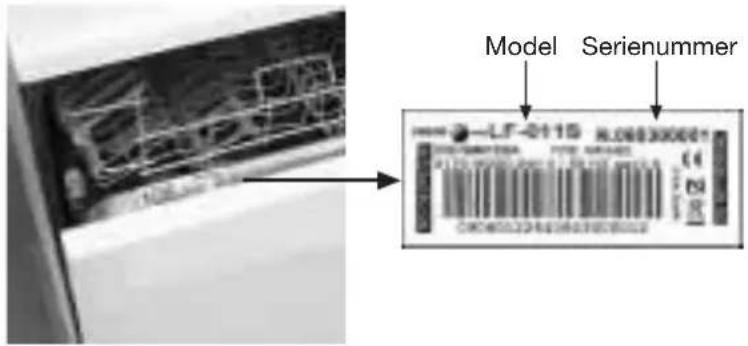

Aan de binnenkant van de deur, aan de bovenzijde, bevindt zich hetplaatje met de productgegevens. Ditplaatje dient nooit verwijderd te wordenaar het de exacte gegevens bevat van het model vaatwasmachine, de elektrische voeding, het serienummer en de garantie.

3

Het is belangrijk dat de vaatwasmachine stevig en waterpas staat. Zet de vaatwasmachine waterpas om eventuele ongelijkheid van de ondergrond te corrigeren. Gebruik waar voor een waterpas.

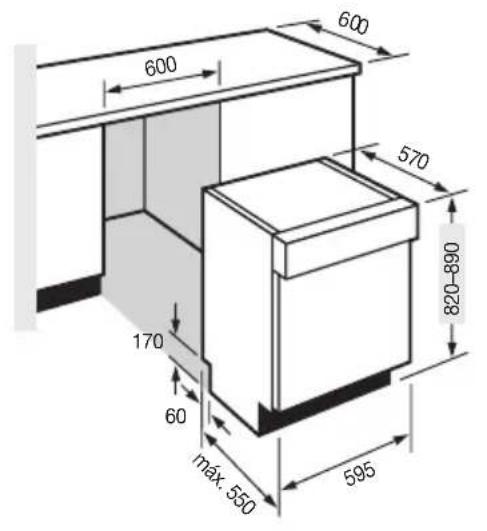

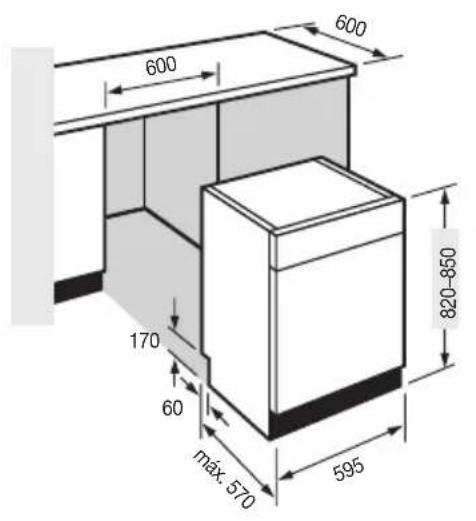

PLAATSING

Wanneer u het apparaat onder het keukenblad gaat plaatsen kut u dat met of zonder bovenblad doen.

Wanner u het bovenblad wilt verwijderen, kunt u dat doen door de achterzijde van het bladeruit te lichten.

Door het contragewicht aan de achterkant eruit te halen en, afhankelijk van het model, de isolerende mantel om te youwen.

Vervolgens klapt u de steunen van het bovenblad maar achefteren.

Sommige inbouwmodellen hebben een draaistangetje waarmee men de pootjes aan de achterkant vanaf de voorkant op hoogte kan brengen.

Voor u de vaatwasmachine in de opening schuift, brengt u die op het juiste niveau door de pootjes aan de achterkant zover op te draaien dat de afstand tot het keukenblad ongeveer 3mm. bedraagt.

Schuif de vaatwasmachine in de opening. Breng hem nu op niveau zodate bovenkant van het apparatus de onderkant van het blad van het keulenmeubel raakt.

De vaatwasmachine inbouwen in een rij geschakelde keukenkastjes

In het geval u de
vaatwasmachine wilt inbouwen
in een rij geschakelde
keukenkastjes met gezamelijke
plint:

Schroef de plint los en verwijdder die.

Maak de steunvoetjes los en verwijder ze.

Verwijder de verstelbare voetjes van de steuntjes.

Schroef de stelvoetjes in de vaatwasmachine.

Zet opnieuw de plint van het keukenmeubel op+zijnplaats en zaag die, indien dat nodig is, op maat.

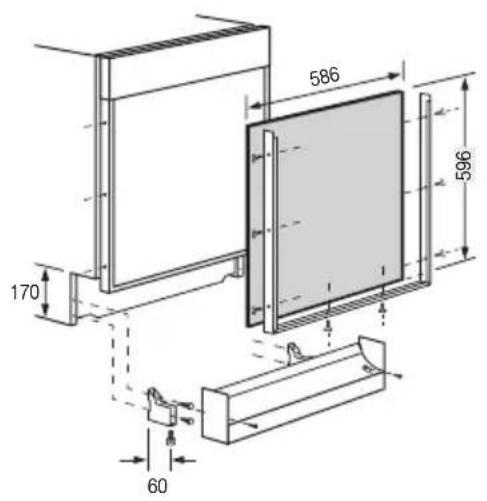

AANBREngen VAN PANELEN

Op eenvoudige manier, können aan de deur van de vaatwasmachine panelen, al dan nicht decoratieve, aangebracht worden, in overeenstemming met de rest van het keukenmeubilair. Dezepanelenogeniet dikker zijn dan 4mm

a Verwijder de lijst van de deur door de schroeven los te make.
b Zorg dat het paneel de volgende afmetingen heeft: 596× 586mm
c Breng het paneel aan. Om het neue decoratieve paneel vast te makeschroeft u de lijst wee op de deur.

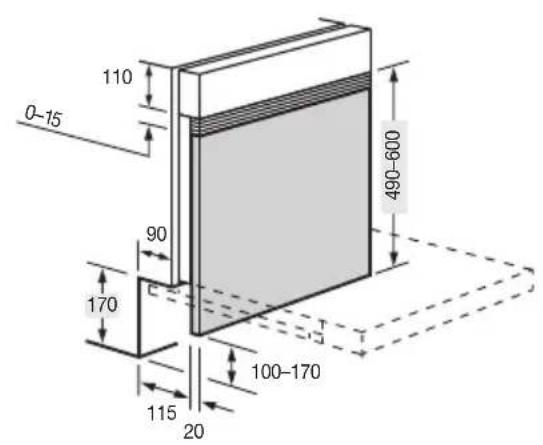

Bij modellen voor inbouw kan de hoogte van de te bekleden deur veranderd worden met het doel die op gelijke lijn met derest van het keukenmeubilair te brengen.

a Verwijder de lijst van de deur door de schroeven los te make.
b Haal het decoratieve paneel van de vaatwasmachine.
Pas de hoogte aan aan de rest van het keukenmeubilair met de strip onderaan de deur.
d Plaats het decoratieve paneel op de deur, markeer de juiste hoogte en zaag het op maat.
e Plaats het paneel op de deur en houd tegelijkertijd de lijst vast, markeer opnieuw de positie van de neue gaten in de deur. De gaten dienen geboard te worden met een boortje van 03,25 mm (let op de diepte) en schroef de lijst opnieuw vast.

TAALSELECTIE

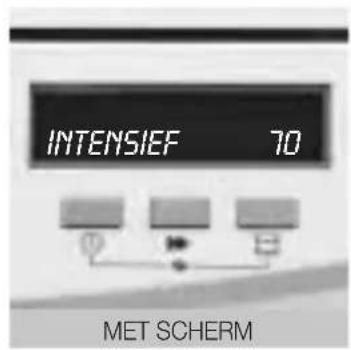

Sommige vaatwasmachines met een scherm hebben de mogelijkheid het menu van de display aan te passen aan uw persoonlijke wensen in de taal van uw voorkeur. Volg daartoe de volgende instructies:

a Om de TAAL-optie te activeren: Houd de knop Bovenplaatsing en Onderplaatsing langer dan drie seconden ingedrukt.
b Om een taal te wijzigen of te selecteren: Druk op de knop. Bovenplaatsing en Onderplaatsing, er zal een neue taal verschijnen.
c Om de TAAL te bevestigen. Druk op de knop De taal is geseled

6 SCHOONMAKEN VOOR GEBRUIK

Nadat u de vaatwasmachine waar tevredenheid heeft geinstalleerd, raden wij u aanhaar voor gebruik schoon te make:

a Druk gedurende twee seconden op de knop On/Off totdat u een piep ① ter bevestiging hoort.
Kiesprogramma1 (voorwas),zonder vaatwerk en wasmiddel.
c Druk gedurende twee seconden op de knop Start totdat u een piep ter bevestiging hoort.

Dit dient om de installment, de aansluitingen en de afvoer te controlleren, alsmede om de binnenzijde compleet schoon te maken alvorens een wasprogramma met de vaatwasmachine uit te voeren.

GEBRUK VAN HET APPARAAT EEN PRAKTISCHE ADVIEZEN

1 HARDHEID VAN HET WATER, ZOUT, SPOELGLANSMIDDEL EN WASMIDDEL

Hardheid van het water. Het water is kalkhoudend Hoe meer kalk het water bevat, des te harder zal het+zijn. Om te voorkomen dat de kalk de vaatwasmachine beschadigt, beschikt deze over een ontkalker die de hoeveelheid kalk in het water verminder en het zuivert voor het wasprogramma. De ontkalker werkt met zout.

Voordat u de vaatwasmachine aanzet, dient u de graad van hardheid van het water te weten. Die informatatie kut u verkrijgen:

1^ Door uwplaatselijke waterleidingbedrijf te raadplegen,
2^ of door contact op te nemen met once technische Dienst SAT,
3^ of door het Aquadur-stripje te gebruiken dat in het zakje met onderdelen zit endoor de instructies op te volgende die hierna gegeven worden.

Om de hardheidsgraad aan de weet te komen

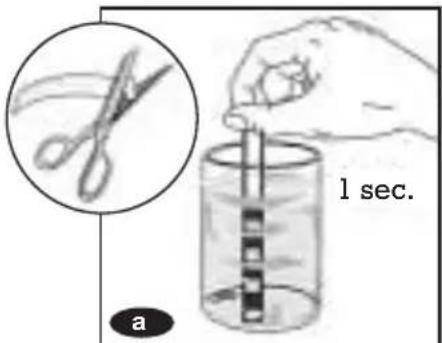

Houdt u de strip gedurende een seconde in een glas water en haalt die er daarnauit.

Schud de strip uit en wacht een minuut. De strip zd hardheidsgraad van het water aangegeven.Vergelijk het resultaat van de test met de getoonde tabel, aangezien uervoigens uw vaatwasmachine zal moeten instellen.

Kalkniveau (HF)		3 HF 14-38 HF 39-50 HF 51-63 HF Meer dan 63 HF
Kalkniveau (HF)		DH 8-21 DH 22-28	DH 29-35 DH Meer dan 35 HF
Resultaat van de test		Groen 1 Rood blokje 2 Rode blokjes 3 Rode blokjes 4 Rode blokjes
Stand van de regelaar	Handmatig	ositie 1	Positie 2	Positie 3	Positie 4
	Elektronisch	L0	L1	L2	L3	L4
Hardheid		Zacht	Normaal	Middel	Hard	Heel hard

HF: Hardheid uitgedrukt in Franse hardheidsgraden. DH: Hardheid van het water uitgedrukt in Duitse hardheidsgraden. Wanner uw vaatwasmachine geen zout nodig heeft, kunt u doorgaanaar het hoofdstuk "spoelglansmiddel".

Bepaling van de hoeveelheid zout

De vaatwasmachine heeft een zoutregelaar, die, afhankelijk van het model, handmatig danwel electronisch is.

Deze eenvoudige aanpassing van de vaatwasmachine is essentieel voor het goed functioneren ervan. Neem ernota van!

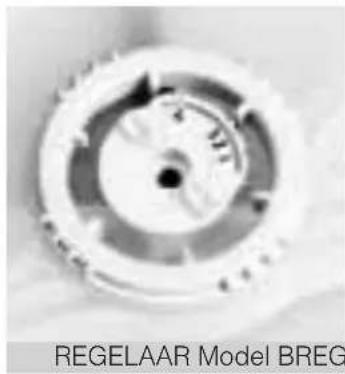

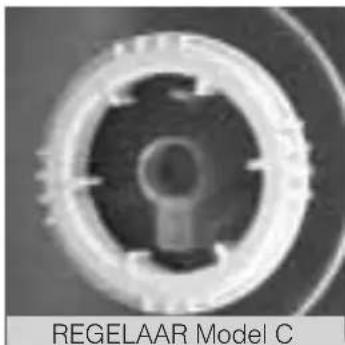

HANDMATIGEFASTELLING

Wanneruwvaatwasmachine aan de binnenkant rechts een zoutregelaar heeft zoals nevenstaande fotos (Mod.A-B)dan dient u de zoutregelaar in te stellen op de stand die overeenkomt met de hardheid van het water(zie tabel).

Om de regelaar in de juiste stand te zetten gebruikt u een munt(Mod. A) of een schroevendraier (Mod. B).

Wanner u gecombineerde wasmiddelen in tabletvorm (3 in 1, 4 in 1) gekrukt dient u de regelaar in te stellen op het nummer dat uit de test is gekomen. Wanner u weer tradionele hiddelen gaat gebruiken, dient u de regelaar opnieuw in te stellen op het nummer dat uit de s gekomen.

ELEKTRONISCHE DOSERING

Wanneruwvaatwasmachinenbinnenin aan de rechterkant eenzoutregelaar heeft, zoals getoondwordt op bijgaande foto (Mod.C),dan is de zoutregelaar van uwvaatwasmachine elektronisch endient u de regeling van dezouttoevoer in te stellen via hetbedieningspaneel.

Druk op de knop Tijdreductie
gedurende drie seconden;
op de display za een
nummer verschijnen
voorafgeaan door de letter "L" (L2).

Druk opnieuw op de knop Tijdreductie om de benodigde stand van de zoutregelaar te selecteren.

Niet vergeten: U dient de toevoer van het zout in te stellen in overeenstemming met het resultaat van de hardheidstest van het water. Zie tabel op de vorige pagina.

Bevestig de benodigde keuze door te drukken op de knop Start.

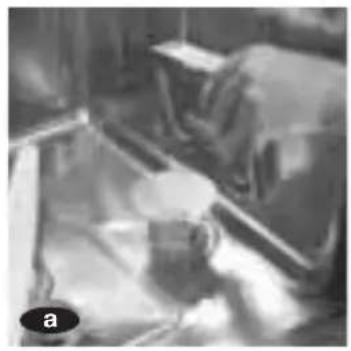

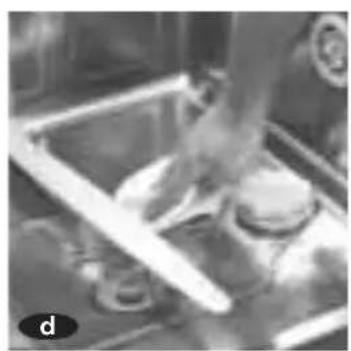

Waar het zout in moet

De vaatwasmachine heeft een zoutreservoir dat zich onderin bevindt.

De eerste keer dat u het zoutreservoir vult:

Voeg het zout toe.

Maak het reservoir nicht te vol.

Voeg verwolgens water toe.

Roer door met een lepeltje.

Sluit de dop goed en verwijder de zoutresten die buiten het reservoirterecht zich gekomen.

Het vullen van het zoutreservoir dient algid plaats te vinden voor de wasgang, nooit erna.

Wanner moet men zout bijvullen?

Wanner er zout moet
worden bijgevuld, za dat
worden aangegeven met
een waarschuwingslichtje.

BELANGRIJK

U dient geen zout te gebruiken wonneer uw machine dat Niet nodig hebft. In dat geval zal hetlichtje algijd oplichten.

Attentie:

Wanneruwmachine

niet beschicht over een kijkglaasje of

waarschuwingslichtje, dient u periodiek (ongeveer om de 20 wasbeurten bij water van gemiddelde hardheid) de verbruike hoeveelheid zout

Het spoelglansmiddel vergemakkelijkt het drogen en voorkomt dat er vlekken achechterblijven op de vaat na de wasgang. Het reservoir voor het spoelglansmiddel bevindt aan de binnenkant van de deur, naast het reservoir van het wasmiddel.

Het reservoir beschibt over een regelaar met 4 standen om de juiste hoeveelheid spoelglansmiddel toe te voegen afhankelijk van de waterkwaliteit (de houder verlaat de fabriek in de stand 2).

Wanner u waterdruppels op de vaat bespeurt dient u de regelaar van het spoelglansmiddel op een hogere stand te zetten. Wanner de vaat witte kleverige strepen vertoont dient u de stand te verlagen.

Wanner u uiteindelijk de juiste stand bepaald heeft dient u het reservoir helemaal vol te make, zonder dat het overloopt. Mocht dat toch gebeuren dan dient u de resten met een doekeje te verwijderen.

RESERVOIR SPOELGLANSMIDDEL

REGELAAR

BELANGRIJK

De dosering van het spoelglansmiddel verhogen, betekent Niet dat de vaat schoner worden. In tegendeel, overdadig gebruik kan vlekken verroorzaken

Wanner dient u spoelglansmiddel bij te vullen?

De vaatwasmachine zich geegt aan wanner er spoelglansmiddel bijgevuld要去 worden. Afhankelijk van het model zich er drie manieren van waarschuwen: kijkgraasje, waarschuwingslichtje of informatatie op het scherm.

Afhankelijk van het model, ziet u wanner u spoelglansmiddel moet bijvullen.

Kijkglaasje naast de dop van het reservoir van het spoelglansmiddel. Wanner de onderkant van het kijkglaasjelicht is dient men bij te vullen. Wanner de onderkant donker is, is er voldoende spoelglansmiddel.

Waarschuwingslichtje bij modellen met display Waarschuwing bij modellen met scherm.

KIJKVENSTER

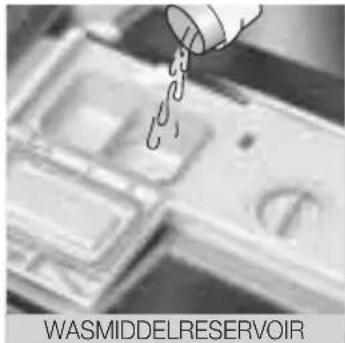

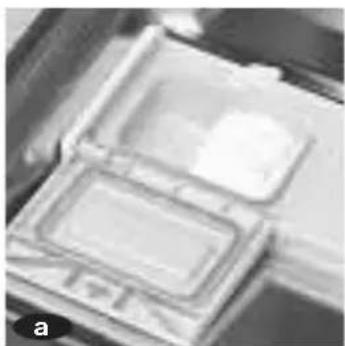

Het wasmiddel dient u in het reservoir te doeon dat zich aan de binnenkant van de deur naast dat van het spoelglansmiddel bevindt.

a

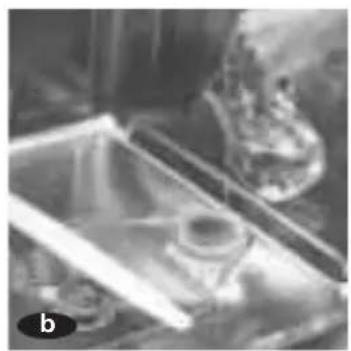

Nadat u het wasmiddel heeft toegevoegd, sluit u de dop van het reservoir.

b

Bij sommige programme's dient u tevens een gedeelte van de dosis in de houder in de dop van het reservoir te doeon.

Er bestaan wasmiddelen in vaste en vloeibare vom en in tabletvorm.

De hoeveelheid wasmiddel dat u dient te gebruiken kunt u zien in de programmatabel.

Wanner u wasmidden in tabletvorm gebrukt in plaats van traditionele producten (zout in korrelvorm, wasmidden in poedervorm, spoelglansmiddel in vloeibare vorm) is het möglichk

dat u opmerkt dat de resultaten hinter sein, vooral bij korte programma's en/of bij lagere temperatuur. Wanner u problemen opmerkt bij de wasresultaten, zoals bijvoorbeeld een witte waas in het bakje of op de vaat, opeenhopingen van kalk of een slecht resultaat bij het drogen, dan wordt aangeraden opnieuw tradionele producten te gebruiken.

U dient eraan te denken dat, wanneer u weer traditioneel zout gaat gebruiken, het nodig za zich een aantal programma's te draaien totdat de resultaten van de machine opnieuw perfect zich. het is möglichk dat u nog steeds sporen aantreft in de machine of op de vaat.

Wonneer u producten in tabletvorm wilt gebruiken, lees dan zorgvuldig de instructies en aanwijzingen voor gebruik op de verpakking!

In geval van twijfel dient u contact op te nemen met de fabrikant van het reinigingsmiddel.

Bij klachten die direct te makeh hebben met het gebruik van deze producten konnen wij u geen enkele service op basis van garantie verlenen!

2

VAATWERK TYPE EN PLAATSING

Vaatwerk type

Niet al het vaatwerk is geschikt voor de vaatwasmachine. Het is Niet aan te raden vaatwerk van hout of aardewerk, noch van Niet hittebestendig plastic in de machine teplaatsen.

Roestvrijstaal bestek kan men zonder probleem in de vaatwasmachine schoonmaken; u dient erECHter voor te zorgen dat de delen van een zilveren bestek Niet met elkaar in contact komen, waar dat vlekken veroorzaken kan.

Vaatwerk van aluminium kan met de tijd verkleuren.

De dessins oporselein kunnen slijten indien die nicht van eerste kwaliteit zich.

UClient slechts glaswerk in de vaatwasmachine doeon dat daarvoor geschikt is.

Verzekert u zich dat het vaatwerk geschikt is voor gebruik in de vaatwasmachine.

Plaatsing van het vaatwerk

Het is erg belangrijk het vaatwerk op de juiste manier in derekken teplaatsen waar dat een perfecte wasgang garandeert.

a

Het onderste rek is voor de vuilste en weerbarstigste stukken: ovenschotels, schalen en borden. Let u erop dat er ruimte tussen de stukken blijft zodat de waterstraal overal bij kan komen. Deschotels dienen ondersteboven geplaatst te worden.

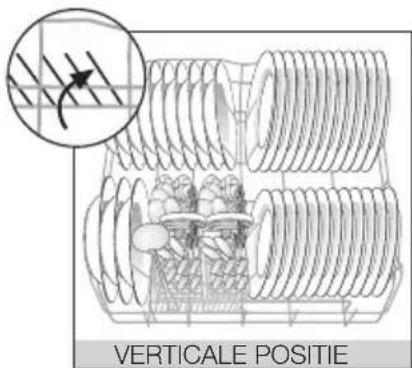

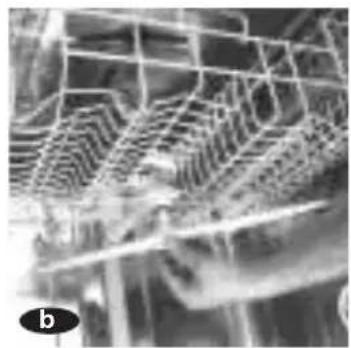

b

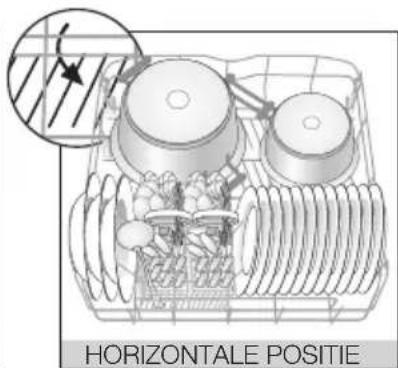

Wanneruw model
beschikt over
inklapbare steuntjes
kuntudie in verticale
stand zetten om
borden te wassen en in
horizontaleomgrosteukkenals
braadpannen te
wassen.

EN-50242

BELANGRIJK

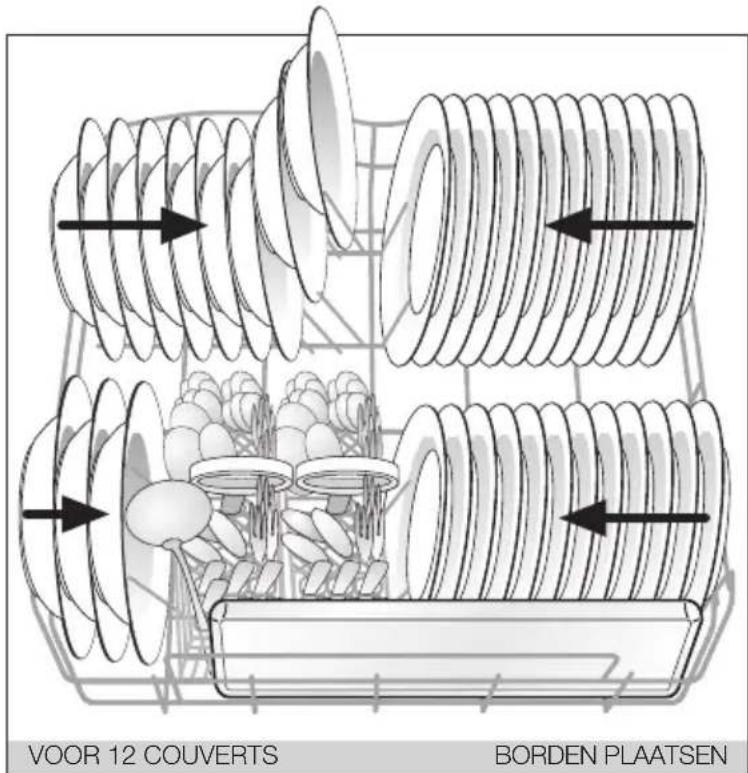

Diepe borden worden links geplaatst, platte borden rechts. Plaats de borden vanaf de buitenkant van het rek en werkrichting centrum. De borden dieren elkaar Niet te raken.

Bestek, met

uitzondering van demessen, dienen in debestekbakken gedaante worden met dehandvaten naar boven.

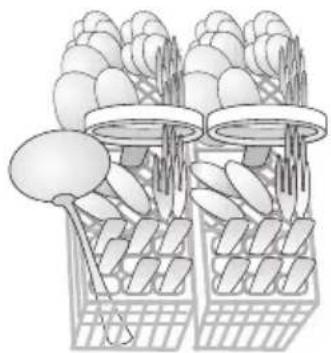

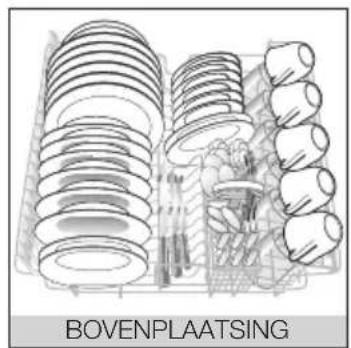

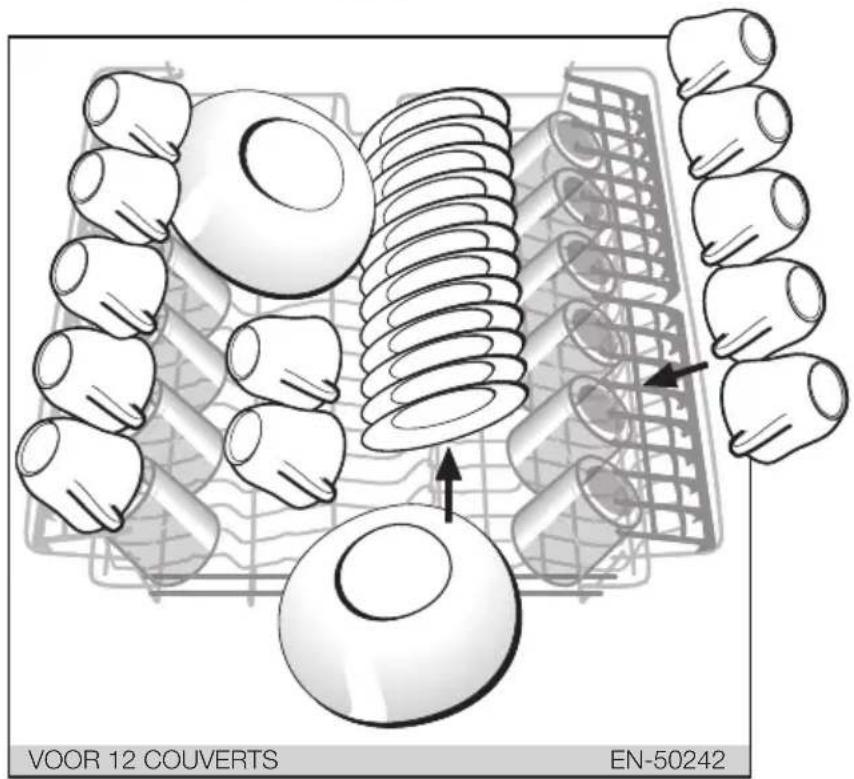

In het bovenste rek

worden de breekbaarste
stukken geplaatst zoals
kopjes, glazen, porselein
of glaswerk en borden
met een standaardmaat.
Er is een gedeelte dat
speciaal bestemd is voor
lange stukken bestek.

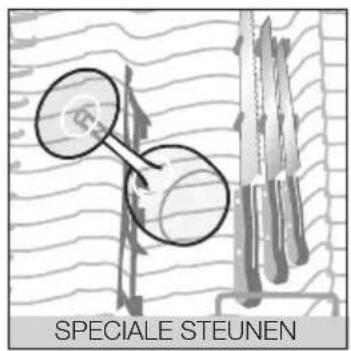

Eveneens zijn er
steuntjes die, in
horizontal positie
dienen om glazen te
plaatsen.

Wanner u hetprogramma Express of de functie Bovenplaatsing kiest, dient de vaat in het bovenste rek geplaatst te worden.

Wanner u daarentegen de functie Onderplaatsing kiest, worden slechts het onderste rek geladen.

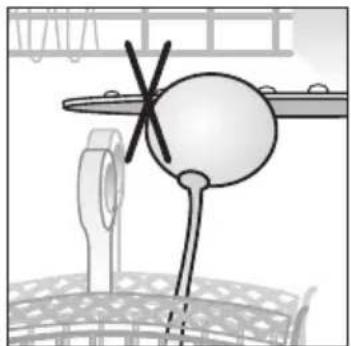

BELANGRIJK

Verzekert u zich ervan dat, nadat u het vaatwerk geplaatst heeft, de sproeiers ongehinderd+kennen draaien en dat de vaat het openen van de dop van de wasmiddelenreservoirniet belemmert.

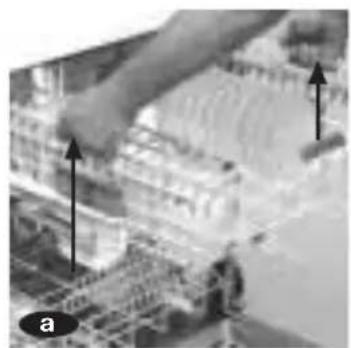

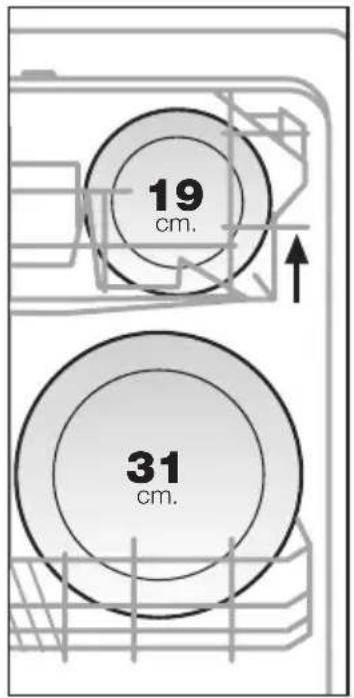

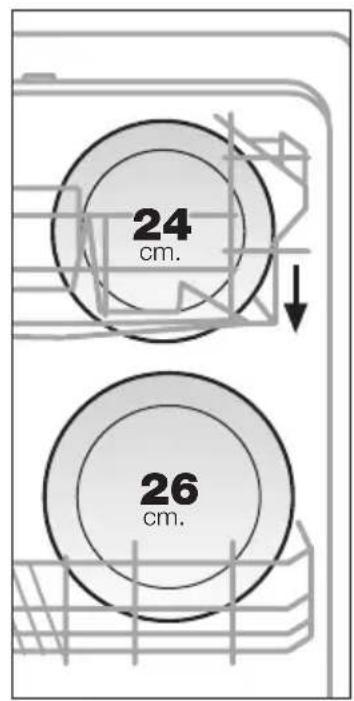

Plaatsing van de rekken

Deplaats van derekken kan aangepast worden aan de aard van de geplaatste stukken.

Het bovenste rek kan op twee hoogtes geplaatst worden zodater borden van verschillende maar gewassen können worden.

Op de hoge stand können in het bovenste rek normale borden tot 19 cm. gewassen worden en in het onderste tot 31 cm. Wanner u het bovenste rek in de onderste positie staat kunnen in het bovenste rek borden tot 24 cm. gewassen worden en in de onderste borden tot 26 cm.

BovensterekmodelA:

U kunt de hoogte instellen zonder waarvoorde mandenuit de glijders te halen en zelfsmet het vaatwerk erin. Zowel om de mandaar boven alsnaar beneden te verplaatsendient u het rek maar boven te trekkken waar bij u het metbeide handgrepen aan dezijkant vasthoudt.Vergewis uervan dat.beide zichden evenhoog+zijn;Mocht dit Niet zo, corrigeer dat dan.

Verwijder de stop die verhindert dat derekken uithun glijders lopen.Trek hetrek maar u toe en haal heteruit.Plaats hetrek op degewenste hoogte.Plaats destopweerindeorspronkelijke positie envergewisu ervan dat diehelemaal goeddoorgedraaid zit in delengterichting van rail; bij hetsluiten ervan hoort u eendroge "klik".

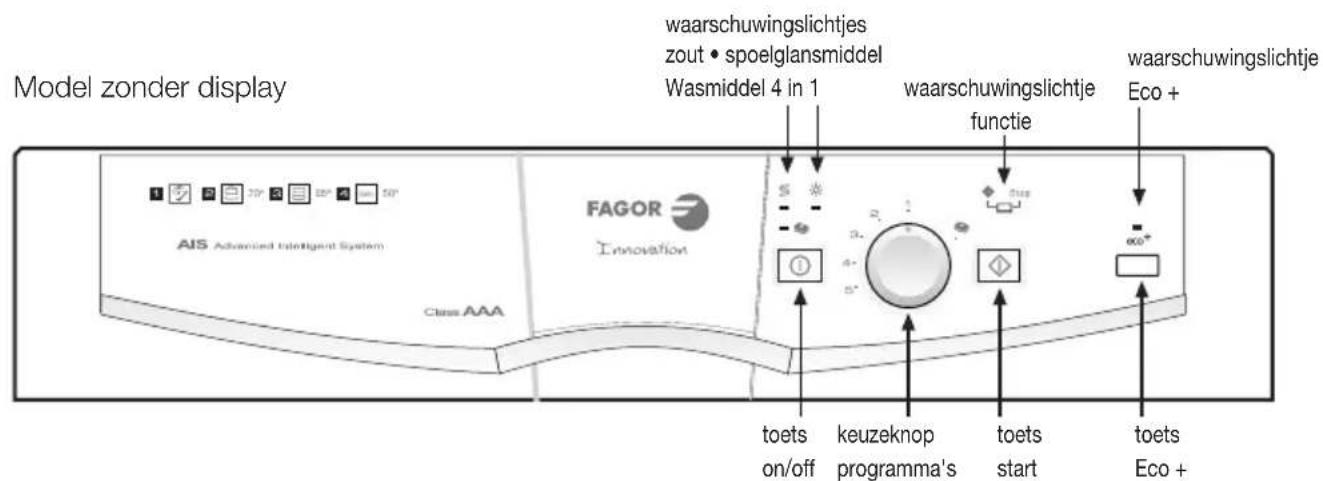

SELECTIE VAN HET WASPROGRAMMA

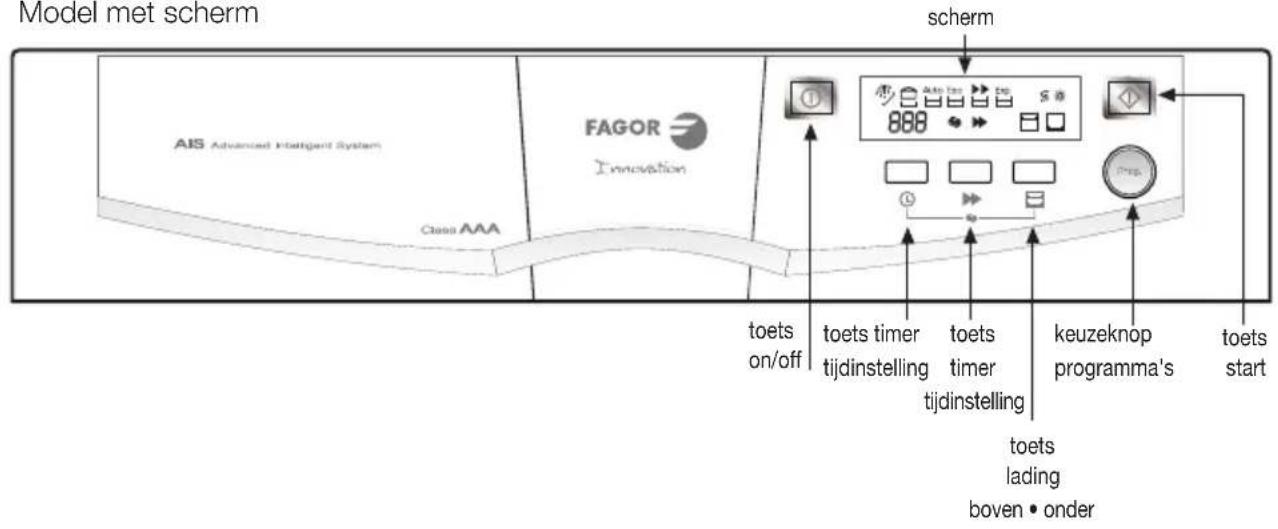

Model met scherm

Om het wasprogramma te kiezenClient u de volgende stappen te volgen:

a De knop on/off gedurende twee seconden ingedrukt houden (totdat u een piep ter bevestiging hoort) op het bedieningspaneel aan de voorzijde van de vaatwasmachine; het waarschuwingslichtje, de display of het scherm zal, afhankelijk van het model, aangaan.
b Het programma kiezen, met drukknop of draaiknop afhankelijk van het model vaatwasmachine. Raadpleeg de programmatabel op de volgende pagina.

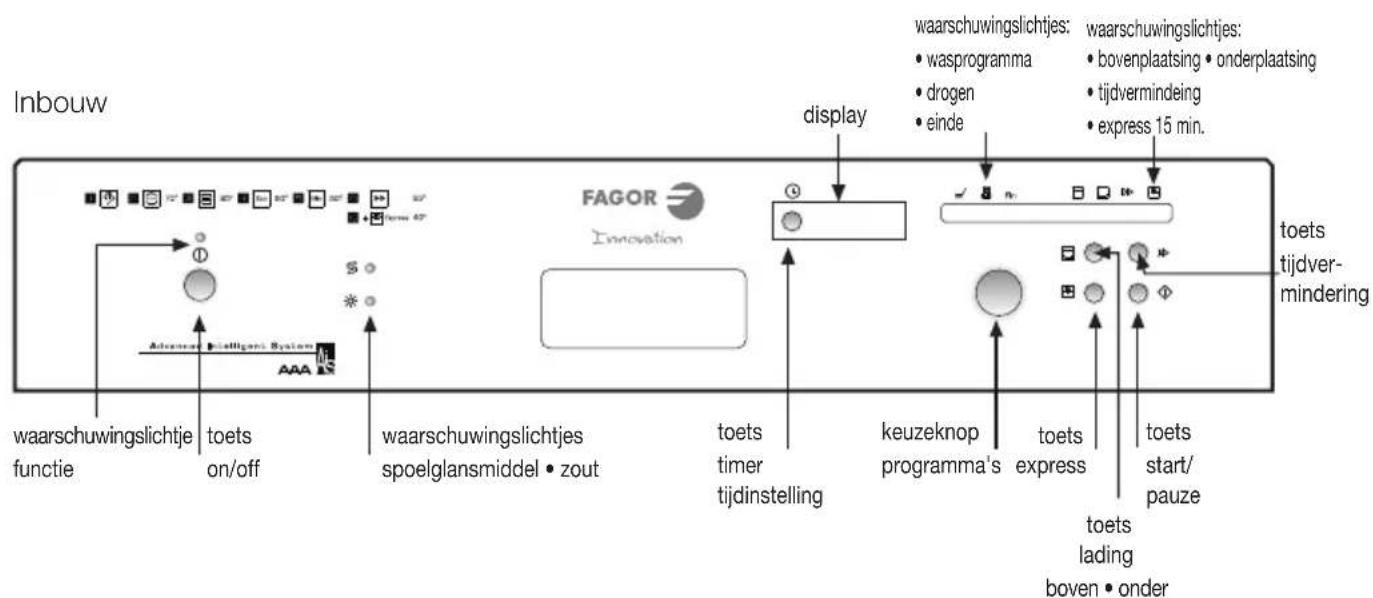

Inbouwmodellen:

Het gekozen programma za verschijnen voorafgegaan door de letter "P"

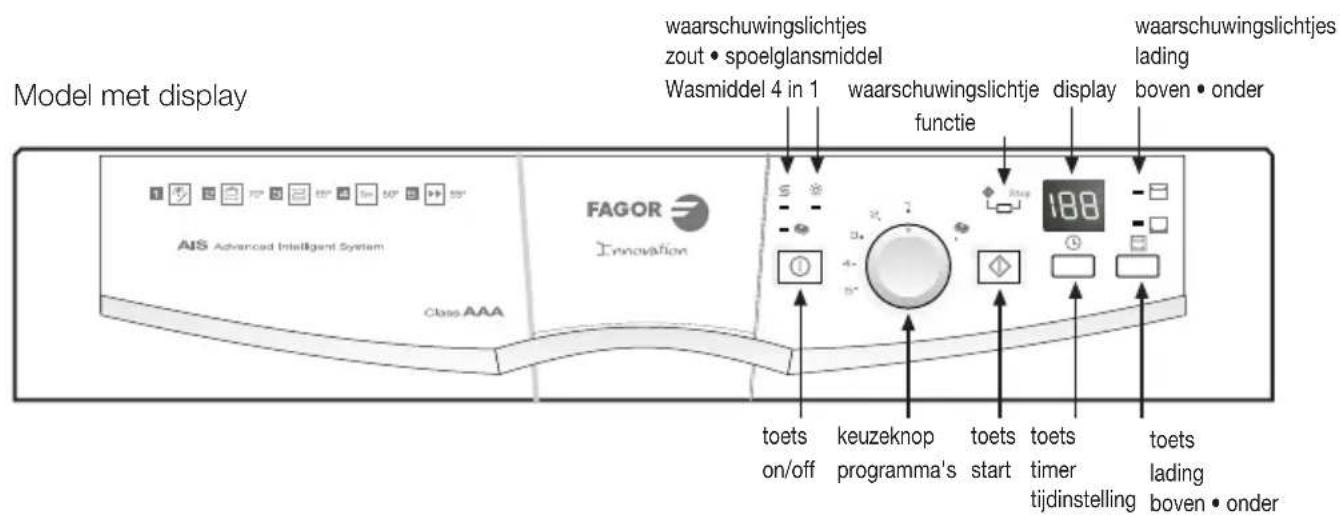

Modellen met display:

Op de display zal deijd van het geselecteerde programma verschijnen.

Modellen met scherm:

De naam van het programma en de temperatuur(oC) zal versuschijnen en daarna de tijdsduur.

Modellen met maxi-schem:

Het symbool van het programme en de tijdsduur versuschijnt.

Er zijn verschillendeprogramma's mogelijk al naargelang het model vaatwasmachine:

Het is heel erg belangrijk goed het programma te kiezen aan de hand van de mate van vuilheid, de hoeveelheid en het type vaatwerk.

PROGRAMMA	TEMPERATUUR (°C)	SYMBOLEN	TYPE VAATWerk	HOEVEELHEID WASMIDDEL (gr) ****	TOTAAL VERBRUIK KWh/liters *
Voorwas Frio dat nicht direct Zonder wassendel 0,007 KWh gewassen worden 3 liters
Hygienizer 75°C verwijdering van bacterien 25+5 1,5 KWh			Voor een betere		14 liters
Intensief 70°C vaat en pannen 25+15.1.4 KWh			Voor erg vuile		14 liters
Normaal 65°C Voor vuil vaatwerk			25+5 1,4 KWh		14 liters
Automatisch	55°C-65°C	Auto	Voor vuil vaatwerk	25+5	1,4 KWh 14 liters
** Spearstand	50°C Voor nietergevijil vaatwerk 25+5 1,05 KWh				14 liters
Snel	55°C	→	Voor nieter erg vuil vaatwerk	25	0,79 KWh 12 liters
*** Express 15 min.	40°C	Exp	Voor nieter erg vuil vaatwerk geplaatst enkel in het bovenste rek	20	0,3 KWh 7 liters
Gemengd	50°C	Mix	Voor breekbaar en vuil vaatwerk	25+5	0,87 KWh 14 liters
*** Tere weefsels	45°C		Special glas	25	0,55 KWh 12 liters

25 g. nicht geconcentreerd waspoeder kommt overeen met anderhalve afgestreken eetlepel of een wasttablet.

Voor wastableten en vloeibare wasmiddelenClient u de aanbevelingen van de wasmiddelenfabrikant op te volgen.

• Waarden voor een motor van 60.
  ** Het spaarprogramma, volgens de EN-50242 norm, duurt langer dan de overige programme's; het verbruiktECHTER minder energie en is milieuvriendelijk.
  *** In het programme Express en het Fijnwasprogramma moet u een wasmiddel in poedervorm of in vloeibare vom gebruiken omdat die optimaal oplossen.
  *** Wanner u gecombineerde wasmiddelen gebruikt (Tabletten 4 in 1 en 3 in 1) denk er dan aan dat daardoor het verbruik en de duur van de programma's veranderen+kunnen.

(4)

SELECTIE VAN DE EXTRA-FUNCTIONS

De wasfuncties dienen altijd gekozen te worden ná het de selectie van het wasprogramma. Elke programmaverandering gedurende de selectie annuleert de vooraf geselecteerde functies. Deze functies makeh het maybeijk uiterst nauwkeurig de hoeveelheid geplaatste vaat, de tijden en het verbruik van de wasgang in te stellen.

De extra-functions zijn (afhankelijk van het model):

Toets: Timertijdinstelling

Maakt het möglichk de aanvang van het wasprogramma voor een laterijdstip in te stellen.

Inbouwmodellen hunnet hebegin van wasprogramma 3,6of 9 uur uittstellen door te drukkenop de knop TIMER er za eenlichtje gaan branden dat degekozen optie aangeeft.

Bij modellen met een

programmakeuzeknop, drukt u langer dan twee seconden op de toets TIMER 已 totdat u een piep hoor ter bevestiging).

Bij modellen met een scherm kunt u deijd waarmee u het begin van het wasprogramma wiltuitstellen,kiezen tussen 1 en 19 uur of tussen 1 en 24 uur met intervallen van 1 uur en afhankelijk van het model. Door tegelijkertijdeer dan twee seconde drukken op de timer en de toets van bovenplaatsing en onderplaatsing + dat u een piep ter bevestiging hoort), zal het scherm aangeven hoeveel uren u het begin van het wasprogramma wiltuitstellen.

Toets: Tijdreductie: Verkort de was- en droogtijd. Deze optie kan gebruikt worden in de programma's Intensief, Normaal, Automatisch en Spaarstand.

Toets: Bovenplaatsing/onde rplaatsing

Men gebruikt slechts de helft van de capaciteit van de vaatwasmachine. Bovenplaatsing, in het bovenste rek, voor breekbare stukken en Onderplaatsing, in het onderste rek voor zeer vuile pannen en vaatwerk. Kan gebruikt worden in alle programma's.

Toets: Extra drogen

Men verkrijgt betere resultaten bij de drooggang. Kan in ieder programma geactiveerd worden behalte in de voorwasa en Spaarprogramma.

ECOLOGISCHE OPMERKING

Wanneer het model beschikt over een Eco-Sensor dan kutu 25% water besparen in de programme's Intensief en Normaal. De Eco-Sensor stelt de graad van verruiling van het voorwasser vast en, wanneer dat schoon genoeg is, worst het nog eens gebruikt in de hoofdwas.

4 in 1

Selecteer deze extra functie wanner u gecombineerde wasmiddelen (4 in 1, 3 in 1) gebruikt, zonder zich te hoevenbekommen over het bijvullen van zout of spoelglansmiddel.

Toets: Eco +

Verlaagt de
wastemperatuur. Op die
manier bespaart umeer
energie.
Kan worden geactiveerd in
alle programma's behalte
in de voorwas en het
intensieve programme.

Voor extra snelle wasbeurten, weinig vuile vaat, geplaatst in het bovenste rek.

BELANGRIJK

Wanner erijdens de selectie van de extra functies van programma gewisseld wordt, worden die functies geannuleerd die nicht compatibel zich met het neue programme.

HET IN WERKING STELLEN

Nadat u het wasprogramma en de extra functies heeft gekozen:

Drukt op de startknop.

De vaatwasmachine draait.

VERLOOP VAN HET WASPROGRAMMA

De verschilende actieve fases die het programma achtereenvolgens doorlooptijdens het wasprogramma zichtbaar.

Modellen zonder display:

Het start/stop-lichtje gaat branden.

Modellen met display:

Het start/stop-lichtje zal gaan branden en de resterendeijd tot het einde van het programme za op de display verschijnen.

Inbouwmodellen:

Enkele waarschuwingslichtjes zullen aangeven op welk punt van het wasprogramma het programma zich bevindt.

Modellen met scherm en maxi-schem:

De tijd die resteert tot aan het einde van het programma za verschijnen.

BELANGRIJK

Open nicht de deur van de vaatwasmachineijdens het wasproces. Dat zou de programmadoorloop können verstoren.

Wanner de vaatwasmachine al draait en u wilt:

Nog een stuk vaatwerk in de machine plaatsen.

1. Open voorzichtig de deur van de vaatwasmachine.
2. Plaats het stuk in de vaatwasmachine.
3. Sluit de deur van de vaatwasmachine.

Uit veiligheidsredenen gaat het programma pas na eenijdje verder.

7 EINDE PROGRAMMA

Wanner het programma klaar is, za de machine drie seconden lang piepen en/of zar het lichtje EINDE (STOP) aangaan.

8 STROOMSTORINGEN

Wanner er zich een onderbreking in de stroomtoevoer voordoet, za de machine bij opheffing waarvan normala doorgaan vanaf het punt waarop hij tot stilstand was gekomen.

9 ELEMENTAIRE ADVIEZEN

Er zijn een aantal zaken waarmee men rekencing dient te houden. Wanner u die Niet uit het oog verliest, verlengt u de levensduur van uw vaatwasmachine en verbeter t de kwaliteit van het wasproces.

De vaatwasmachine vullen. Probeer ten volle de capaciteit van de vaatwasmachine te benutten; u vermindert aldus water- en stroomkosten en redueert het geluidsniveau van uw huishoudelijkke apparaat.

Plaats de vaat op de juiste manier. Om een optimale waskwaliteit te bereiken要去en de spreieers volkomen onbelemmerd können draaien. Eveneens dienen de stukken correct geplaatst te worden zodate waterstraal overal bij kan.

Programmakeuze. Kies zowel het juiste wasprogramma als de extra-functions, overeenkomstig uw behoeftes. (Zie de programmatabel op pagina 44).

ONDERHOUD EN SCHOONMAKEN VAN DE MACHINE

Het valt aan te raden regelmatig uw machine schoon te maken ten einde de levensduur ervan te verlungen. Om de drie maanden dient u de volgende handelingen te verrichten:

• Filter schoonmake.
• Sproeiers schoonmake.
  BinnenNZijdeschoonmaken.
• Buitenzijde schoonmaken.
  Op die manier verlengt u de levensduur van uw vaatwasmachine.

BELANGRIJK

Laat de vaatwasmachine open wanner u gedurende een Lange periode afwezig bent, zodate er vrij-uit lucht door de machine kan circuleren.

SCHOONMAKEN VAN HET WASFILTER

Het filter bestaatuit twee of drie delen(al naargelang het model):binnenfilter,buitenfilter en filterbescherming. Het bevindt zich binnen in de machine onder het onderste rek.

Nadat u het onderste rek eruit gehaald heeft, demonteert het filter door het hier links te draaien en het er maar boven uit te halen.

Het buitenfilter eruit halen.
De filterbescherming eruit halen (al naargelang model)

Het is van vitaal belang
dat de filters juist
geplaatst worden.
De filterbescherming op
de juisteplaats
vastzetten.
Het buitenfilter klikt vast
in+zijnplaats.
Het binnenfilter wordt in
zijn opening geplaatst en
naar rechts gedraaid to
het Niet verder kan.

2 SPROEIERSchOONMAKEN

De derde spreieer ( bij sommige modellen), de bovenste spreier en de onderste spreier dienen 1 keer per drie maanden schoongemaaakt te worden. Demontage van de spreiers:

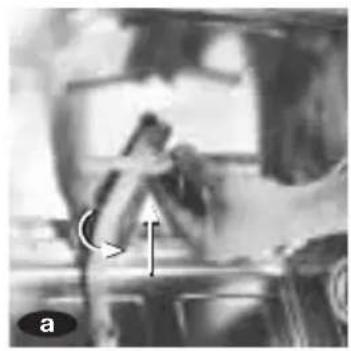

a De derde sproeier worden gedemonteerd door die waar boven te drukken en los te draaien.
b De bovenste spreier zit gemonteerd in het bovenste rek. Om hem te demonteren moet die helemaal losgedraaid worden.

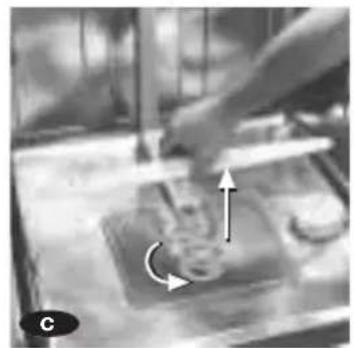

c De onderste spreier worden gedemonteerd door de onderste moer maar links los te draaien en hem er in bovenwaartse richting UIT te halen.

Die moeten schoongemaakt
worden onder een waterstraal
met een spons die nicht krast.

De sproei-openingen dienen goed schoon te zijn. Openingen die dicht zitten要去en opengemaaakt worden.

Monteer de sproeiers weeR.

BELANGRIJK

Alvorens om het even welke schoonmaak- of onderhoudshandelinguit te voeren, is het raadzaam de vaatwasmachine af te sluiten van het stroomnet.

3 HET SCHOONMAKEN VAN DE BINNENKANT VAN HET APPARAAT

De vaatwasmachine要去elke drie maand schoongemaaakt worden om vuil dat zich opgehoopt hierft uit de machine te verwijderen. U dient reinigingsmiddelen voor vaatwasmachines te gebruiken; speciale producten om vaatwasmachines te reinigen (volg de instructies van de fabrikant voor het gebruik ervan).

4 HET SCHOONMAKEN VAN DE BUITENKANT VAN HET APPARAAT

Om de buitenkant van de machine schoon te makeen gebruikt u een doek bevochtigd met water en zeep.

Gebruik Produkten die nicht krassen of schuren. Droogmaken met een doeke.

BELANGRIJK

Voor uwveiligheid: controller of de machine. niet aanstaat.

PROBLEM OPSPOREN EN OPLOSSEN

In het geval u een probleem ontdekt bij het gebruik van de vaatwasmachine, kut u dat waarschijnlijk zich oplossen na de volgende aanwijzigingen te hebben geraadpleegd.

Mocht dat Niet het geval zich neem dan contact op met de TECHNISCHE DIENST en wees zouitvoerig möglichk bij het verstrekken van informatie.

(1)

Wanner de vaatwasmachine een defect bij het functioneren detecteert, waarschuwt hij u d.m.v. akoestische of visuele signalen, al naargelang het model.

Op de bovenkant van de deur van de vaatwasmachine bevindt zich een tabel met een beschrijving van de möglichke problemen.

F1 / 1 • ### Door open

F2 / 2 • ### Water not entering

F3 / 3 • ### Not draining

F4 / 4 • ### Overflow

F5 / 5 • ### Sobrecalentmente

F6 / 6 • ### No caliente

F7 / 7 • ### Temperature Sensor

F8 / 8 • ### Faila presionegua

F9 / 9 • ### Alternativo

F0 / 10 • ### Control

Modellen met display en scherm.

Bij deze modellen worden storingen aangeduid met de letter "F" gevolgd door een cijfer (van 0 tot 9).

Modellen zonder display.

Wanner de machine nicht goed functioneert, za deze een aantal piepsignalen latent horen, die gedurende enkele seconden stoppen en daarna verder gaan. U kunt het type defect afleiden uit het aantal piepsignalen (1 ,Deur open; 2 ; Geen watertoevoer; enzovoorts).

Om het piepen van de machine stop te zetten drukt u op de

starttoets.

Wanneru opniew de piepsignalen wilt horen drukt u nogmaals op de starttoets.

Al naargelang de aard van het probleem dient u zich in contact te stellen met de Technische Dienst en hen op de hoogte brengen van het probleem.

INCORRECT FUNCTIONEREN	MODEL MET DISPLAY	MODEL ZONDER DISPLAY
		AANTAL PIEPJES
Deur sluiten	F1	1
Geen water	F2	2
Geen afvoer	F3	3
Overloop	F4	4
Oververwarmd	F5	5
Verwarmt nicht	F6	6
Foute Temp.	F7	7
Geen druk	F8	8
Verdeelt nicht	F9	9
Controle	F0	10

Wanner u drukt op de knop on/off, stopt u het piepen en het defect.

- Warom gaat de vaatwasmachine Niet aan?

Dat zou te wijten+kennen aan:

• Stroomstoring
• De stekker zit er nicht goed in.
• Dezekeringen van de electrische installmentie zich eruit gesprongen.
• De vaatwasmachine is Niet op het stroomnet aangesloten.
• U heeft nicht op de ON/OFF-knop gedrukt (het waarschuwingslichtje van deze knop dient continu te branden).
• De deur van de vaatwasmachine is Niet goed gesloten.
• U heeft nicht op de start-knop gedrukt.

- De vaatwasmachine gaat werkenaar er stroomt geen water in.

Dat zou te wijten+kennen aan:

Waterleiding voert geen water aan.
- De toevoerkraan staat nicht open.
- Het filter van de elektrische inlaatklep van het water is geblokkeerd.

- Het water worden nicht afgevoerd en blijft staan in de kuip.

Dat zou te wijten+kennen aan:

• De afvoer is verstopt of slecht geinstalleerd.
• De afvoerslang zit verstopt of er zit een knik in.
• De filters zijn verstopt.
• Het gekozen programma is nog nicht klaar, wacht tot het klaar is.

- Het waarschuwingslichtje van het zout gaat Niet UIT.

Dat zou te wijten+kennen aan:

• Een gebrek aan zout. Voeg zout toe en roer om met een lepeltje.
• De hardheid van het water ligt Niet boven de 7dH, waardoor er geen zout nodig is; in dat geval zal het waarschuwingslichtje.altijd branden.

- Er zitten sporen van wasmiddel op de regelaar of aan de binnenkant van de deur.

Dat zou te wijten+kennen aan:
- Een stuk vaatwerk verhindert het opengaan van de regelaar.
- Het wasmiddel is Niet meer goed of is Niet geschikt.
- De spreieers komen gegen een stuk vaatwerk aan.
- De openingsen van de sproeiers zitten zich.
- Het wasmiddelreservoir was vochtig toen men er het wasmiddel indeed. Het reservoir dient droog teijken.

- Er vomt zich een ongebruikelijk schuim:

• U heeft wasmiddel voor de handwas gezruikt inplaats van het speciale middel voor de vaatwasmachine.

- De machine verbruikt Veel zout

Dat zou te wijten+kennen aan:
- De deksel van het zout is nicht goed gesloten.
- Het niveau van zoutverbruik is Niet goed afgesteld.

- De vaatwasmachine maakt vreemde geluiden.

Dat zou te wijten+kennen aan:
- U heeft het vaatwerk Niet goed geplaatst.
- De spreieers komen gegen een of ander stuk vaatwerk aan.

- Vuilresten of etensresten op het vaatwerk

Dat zou te wijten+kennen aan:
- Het wasfilter is nicht juist geplaatst, vuil of verstopt.
- De openingsen van de spreieers zich vuil of de spreieers worden geblokkeerd door een stuk vaatwerk.
- Het wasmiddel is nicht geschickt of er is te weinig ingedaan.
- Het vaatwerk is nicht juist geplaatst. Sommige stukken raken elkaar.
- Er staat teveel in derekken.
-Het wasprogramma is verkeerd gekozen.
- De afvoer is geblokkeerd.
- Het vaatwerk heeft uiterst droge etensresten.

- Het vaatwerk heeft een witte aanslag

Dat zou te wijten können zich aan:
- Onvoldoende hoeveelheid wasmiddel of spoelglansmiddel
- De deksel van het zoutreservoir is Niet goed gesloten.
- Er zit noch zout noch water in het reservoir.
- De ontkalker is nicht juist afgesteld voor de hardheid van het water.
- Er is een fosfaatvrij wasmiddel gebruikt. Voer een test uit met een fosfaathoudend wasmiddel.

- Het vaatwerk is nicht droog

Dat zou te wijten können zich aan:
- Te weinig spoelglansmiddel.
- De afstelling van het spoelglansmiddel is Niet juist.
- Het vaatwerk is verkeerd geplaatst.
- Het vaatwerk is er te snel uitgehaald.
- Het wasprogramma is nicht juist gekozen.

- Glazen vaatwerk of glaswerk krijgt een melkachtige waas of er zitten krassen op

Dat zou te wijten können zich aan:

• De stukken zichn nicht geschikt voor de vaatwasmachine.
• U gezbruikt nied het juiste vaatwasmiddel

- Glazen vaatwerk of glaswerk worden dof

• Er is te weinig spoelglansmiddel

Op glazen voorwerpen en bestek zit een sluier en de glazen heb een metaalachtig aanzien

• Teveel spoelglansmiddel.

- De roestvrij stalen stukken of stukken van edelstaal vertonen vlekken

Dat zou te wijten können zich aan:
- De stukken zijn nicht geschikt voor de vaatwasmachine
-Het vaatwerk is Niet goed geplaatst.
- Er is teveel wasmiddel gebruikt.
- Het staal is van de lage kwaliteit
- Er zit teveel zout in het afwaswater. Sluit de deksel van het zoutreservoir goed.

INFORMATIE VOOR DE JUISTE HANDELSWIJZE MET ELEKTRISCH EN ELEKTRONISCH HUISHOUDELIJK AFVAL

Wanneer het apparaat Niet langer gebruikt worden, dient u het Niet weg te gooien met het gewone huisvuil.

Het apparaat kan zonder enige kosten worden afgegeben bij speciale inzamelcentra, die door de lokale overheden worden beheerd of bij leveranciers die een dergelijkke service aanbieden.

Het apart verwijderen van het elektrisch huishoudelijk afval, betekent het voorkomen van negatieve gevolgen voor milieu en gezondheid, die het gevolg zichn van onjuiste verwijdering en maakt het möglichk de onderdelen waaruit het apparaat bestaat te behandelen en te hergebruiken, waardoor energia en middelen gespaard worden,

Om de aandacht te vestigen op uw medewerking bij het scheiden van uw afval heeft het product een sticker, zoals getoond worden, om u te attenderen op het feit dat u geen gewone afvalcontainers dient te gebruiken voor de verwijdering ervan.

Voor meer informatatie dient u zich in contact te stellen met de lokale overheid of met de winkel waar u het product gekocht heeft.

Fagor Electrodomésticos, S. Coop.

Tel. [phone]

Fax [phone]

Barrio S.Andres,18
