Type de produit	Pack d'enceintes Home Cinéma 7.1 canaux
Marque	Onkyo
Modèle	HTP993THX
Enceintes avant (SKF-980)	2 voies, suspension acoustique, impédance 8 Ω, puissance max 130 W, réponse 50 Hz - 45 kHz
Enceinte centrale (SKC-980)	2 voies, suspension acoustique, impédance 8 Ω, puissance max 130 W, réponse 50 Hz - 45 kHz
Enceintes surround (SKR-980)	2 voies, suspension acoustique, impédance 8 Ω, puissance max 130 W, réponse 50 Hz - 45 kHz
Enceintes surround arrière (SKB-980)	2 voies, suspension acoustique, impédance 8 Ω, puissance max 130 W, réponse 50 Hz - 45 kHz
Caisson de graves (SKW-980/SKW-938)	Amplifié, suspension acoustique, puissance 125 W RMS, réponse 20 Hz - 100 Hz, haut-parleur 30 cm (12")
Dimensions (enceinte avant)	158 x 433 x 199 mm (L x H x P)
Poids (enceinte avant)	5,3 kg
Dimensions (caisson de graves)	379 x 444 x 429 mm (L x H x P)
Poids (caisson de graves)	15,5 kg
Alimentation (caisson nord-américain)	120 V, 60 Hz
Alimentation (caisson asiatique)	220-230 V, 50/60 Hz
Alimentation (caisson européen)	230 V, 50 Hz
Consommation (caisson)	137 W (SKW-980) / 86 W (SKW-938)
Fonctions principales	Système THX certifié, caisson de graves avec veille automatique, montage mural possible, grilles détachables, bouchons en liège anti-vibrations
Entrée caisson	RCA LINE INPUT
Bornes enceintes	Poster d'attache (type banane)
Blindage magnétique	Enceintes avant et centrale : blindées ; enceintes surround et caisson : non blindées
Accessoires fournis	Câbles d'enceinte (3,5 m, 3,0 m, 8,0 m), bouchons en liège (12), cordon d'alimentation

FOIRE AUX QUESTIONS - HTP993THX ONKYO

Comment connecter le caisson de graves au récepteur AV ?

Utilisez un câble RCA pour relier la sortie pré-ampli caisson (SUBWOOFER PRE OUT) de votre récepteur AV à l'entrée LINE INPUT du caisson. Assurez-vous que le récepteur est éteint lors du branchement.

Que faire si le témoin du caisson reste rouge (veille) et ne passe pas au bleu ?

Vérifiez que le récepteur envoie bien un signal audio. Augmentez légèrement le niveau de sortie du caisson sur le récepteur. Si le problème persiste, mettez le caisson hors tension, attendez 10 minutes, puis rallumez. Consultez la notice pour plus de détails.

Comment régler le volume du caisson de graves ?

Utilisez le bouton OUTPUT LEVEL à l'arrière du caisson. Pour un réglage initial, placez-le sur THX POSITION, puis ajustez selon vos préférences.

Puis-je monter les enceintes au mur ?

Oui, les enceintes avant, surround et surround arrière disposent de fentes de fixation. Utilisez des vis adaptées (diamètre de tête ≤ 8 mm, tige ≤ 4 mm). Laissez un espace de 5 à 10 mm entre le mur et la tête de vis. Consultez un professionnel si nécessaire.

Quelle est la position recommandée pour les enceintes ?

Placez les enceintes avant à hauteur d'oreille, orientées vers l'auditeur. L'enceinte centrale doit être près de l'écran, à la même hauteur que les avant. Les surround légèrement au-dessus des oreilles et sur les côtés. Les surround arrière derrière l'auditeur, à 60-100 cm au-dessus des oreilles. Le caisson peut être placé dans un angle avant.

Comment utiliser les bouchons en liège fournis ?

Placez les bouchons en liège sous les enceintes avant (SKF-980) pour stabiliser la plateforme et améliorer la qualité sonore. Ils empêchent les glissements et réduisent les vibrations.

Les enceintes sont-elles blindées magnétiquement ?

Les enceintes avant et centrale sont blindées pour éviter les interférences avec les téléviseurs à tube cathodique. Les enceintes surround et le caisson ne le sont pas : éloignez-les de l'écran si des perturbations apparaissent.

Que faire en cas de décoloration de l'image du téléviseur ?

Éteignez le téléviseur, attendez 15 à 30 minutes, puis rallumez-le pour activer la démagnétisation. Si le problème persiste, éloignez les enceintes non blindées de l'écran.

Quels câbles sont fournis avec le pack ?

Des câbles d'enceinte de différentes longueurs sont inclus : 3,5 m pour les enceintes avant, 3,0 m pour la centrale et 8,0 m pour les surround et surround arrière. Le caisson est livré avec un cordon d'alimentation.

Comment nettoyer et entretenir les enceintes ?

Essuyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Les grilles avant ne sont pas amovibles, ne forcez pas pour les retirer. Évitez l'exposition à l'humidité et aux températures extrêmes.

MODE D'EMPLOI HTP993THX ONKYO

Pack d'enceintes Home Cinéma 7.1 ch

SKS-HT978THX

Pack d'enceintes Home Cinéma 5.1 ch

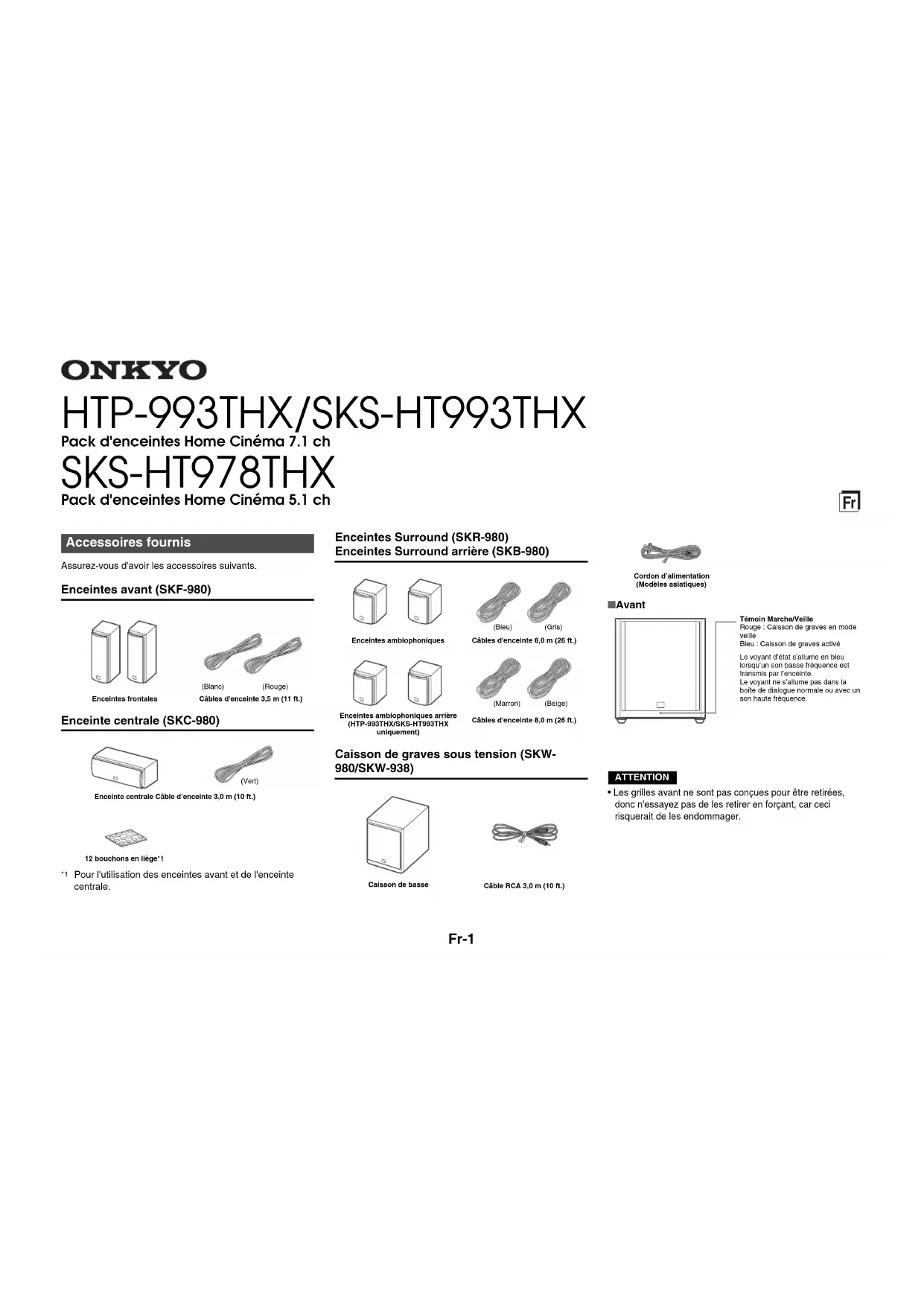

Accessoires fournis

Assurez-vous d'avoir les accessoires suivants.

Enceintes avant (SKF-980)

Enceintes frontales

(Bianle) (Rouge) Cables d'enceinte 3,5 m (11 ft.)

Enceinte centrale (SKC-980)

Enceinte centrale Cable d'enceinte 3,0 m (10 ft.)

12 bouchons en liege

*1 Pour l'utilisation des enceintes avant et de l'enceinte centrale.

Enceintes Surround (SKR-980)

Enceintes Surround arriere (SKB-980)

Encointes ambiophoniques

Enceintes ambiophoniques arriré (HTP-993THX/SKS-H7993THX unquivalent)

(Bled)

[GNIS]

Cables d'enceinte 8,0 m (26 ft)
(Marron)

(Beige)
Cables d'onceinte 8,0 m (26 ft.)

Caisson de graves sous tension (SKW980/SKW-938)

Caisson de basse

Cordon d'alimentation (Modèle aslattiques)

Avant

Témoin Marche/Velle
Rouge: Caisson de graves en mode
veille
Bleu : Caisson de graves active
Levoyant d'etat s'allume en bleu
lorsqu'un son basse frequencest est tropico neo apoeite.
Le woyant ne sallume pas dans la
Le voyage du calme pas dans la boite de dialogue normale ou avec un
son haute fréquence

ATTENTION

• Les grilles avant ne sont pas conçues pour être retirees, donc n'essayez pas de les retarder en forcant, car ceci risquerait de les endommager.

■Arrière

SKW-980 (Modèle nord-américains)

Vers la prise d'alimentation CA
Commande OUTPUT LEVEL
Cette commande est utilisé pour régier le volume du caisson de graves.
LINE INPUT
Cette entre RCA doit être connectée sur la pré-sorte du calisson de gravés sur votre AV reçcler avec le cable RCA.

SKW-980 (Modèles asiatiques)

Vers la prise d'alimentation CA
Prise de secteur Connecte le cordon d'alimentation fourni.
Cette commande est utilisée pour réglier le volume du caisson de graves.
LINE INPUT
Cette entree RCA doitetre connectee sur la pre-sorfe du calsson de graves survoire AV receiver avec le cable RCA.

SKW-938 (Modèlees europeens)

Vers la prise d'alimentation CA
POWER commutateur
Appuyez le sur commutateur en position ON pourmetre sous tension.
Appuyez sur le commutateur en position OFF pourmettre hors tension.
Commande OUTPUT LEVEL
Cette commande est utilisée pour régler le volume du calsson de graves.
LINE INPUT
Cette entree RCA doitetre connectee sur la pre-sorte du calsson de graves sur suaive AV receiver avec le cable RCA.

ATTENTION

• Avec d'autres composants audio-video, connectez le LINE INPUT du caisson des graves au connecteur jack de sortie du caisson de leur équipement. Ne jamais brancher aucun type d'instrument de musique au caisson des graves.

REMARQUE

• La fonction de mise en veille automatique active le caisson de graves lorsque le signal d'entrée dépasse un certain niveau. Si la fonction de mise en veille automatique ne

fonctionne pas de manière fiable, essayez d'augmenter ou de diminuer légarement le niveau de sortie du caisson de graves sur toute récepteur. Lorsqu'il n'y a aucun signal d'entrée pendant un certain temps, le SKW-980/SKW-938 entre automatiquement en mode veille.

• Si le témoin s'allume en Marche/Veille (respectivement LED rouge et bleue) quelques secondes ou minutes après que le son de sortie s'arrête, cela signifie que le circuit de protection de l'amplificateur a été activé. Dans ce cas, réglez le contrôle du OUTPUT LEVEL à la position centrale, puis débranchez le cordon d'alimentation de la prise secteur. Attende au moins 10 minutes, puis rebranchez le cordon d'alimentation. Si ceci ne permet toujours pas de résoudre le problème, contactez-vous revendeur Onkyo.

Avant d'utiliser le pack d'enceinte Home Cinéma

Utilisation des bouchons en liège pour obtenir une plateforme plus stable

Nousyourekommandonsd'utiliserlesbouchon en liege fournisafin d'obtenirle meilleur son possible de vos enceintes. Lesbouchon enliegeempechentles enceintes de bouger, offrant une plateforme plus stable.

Bouchons en liege
Bas du SKF-980

■Attachez et détachez les grilles de l'enceinte

Les enceintes avant, centrale, surround et surround arrêt ont des grilles détachables.

Voir les illustrations pour les attacher ou les detacher.

Réglage du niveau du caisson de graves

Assurez-vous que le contrôle de sortie du caisson des graves SKW-980/SKW-938 est régisé sur « THX POSITION » . Vous poucvez ensuite régler la niveau selon les besoins.

Montage mural

Pour monter les enceintes avant/surround/surrounder arrêté à la verticale, utilisez la fente induée pour accrocher chaque enceinte sur une vis fermement visée dans le mur.

SKF-980 SKR-980/SKB 980 (HTP- 993THX/SKS-HT993THX unquieirement)

Pour monter l'enceinte centrale horizontally, utilisez les deux fentes individues pour accrocher chaque enceinte sur deux vis fermement visées dans le mur.

Fr-2

ATTENTION

La capacité d'une vis de fixation à soutenir une enceinte dépend de la manière dont elle est fixée au mur. Si vous avez des murs creux, vissez chaque vis de montage dans un goujon. S'il n'y a certain goujon, ou si les murs sont solides, utilisez des ancrages muraux. Utilisez des
(5/16") ou moins et un diamètre de tige de 4 mm (1/8") ou moins. Avec des murs creux, utilisez un détector de cable/tuyau pour vérifier s'il y a des cables d'alimentation ou des canalisations d'eau avant de faire un trou.
Laissez un espace compris entre 5 mm (3/16") et 10 mm (7/16") entre le mur et la base de la tete de la vis, comme indiqué. (Nos vous recommendans de contacter un professionnel de l'installation du home.)

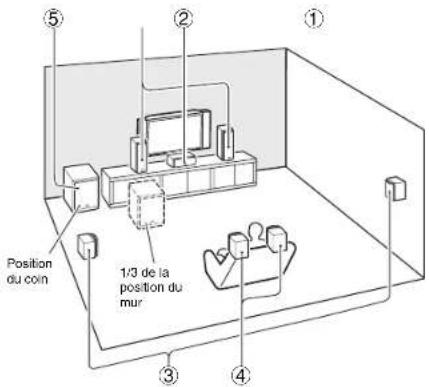

Profiter du Home Cinéma

Le Home Cinéma signifie que vous pouvez profiter d'un son surround avec une veritable sensation de mouvement dans votre maison, comme si vous étiez dans une salle de cinema ou une salle de concert.

① Encelintes frontales gauche et drole (SKF-980)

Elles doivent être positionnées face à l'auditeur à peu pres au niveau des oreilles, et à égale distance du téléviseur. Les incliner légarement vers l'intérieur de manière à creer un triangle, avec l'auditeur au sommet.

② Encelnte centrale (SKC-980)

La placer aproximé devoire telaviseur,orientee versI'avantde préfrenceau niveaus oreilles,ou a la même hauteur que les enceintes avant gauche et droite.

③ Encelintes surround gauche et drole (SKR-980)

Les positionner sur les cotes de I'auditeur, ou tegement vers I'arriere, a environ 60 a 100 cm (2 a 3 pieds) au-dessus du niveau des oreilles. Idealement, celles doivent etre a egale distance de I'auditeur.

4 Encelientes surround arriaga cheque et droite (SKB980:HTP-993THX/SKS-HT993THX unquielement)

Les enceintes renforcent le réalisme du son surround et améliorent la localisation du son dernier la personne qui écoute.

Les positionner derriere la personne qui ecoute, a environ 60 à 100 cm (2 à 3 pieds) au-dessus du niveau des oreilles.

⑤ Calsson de graves (SKW-980: Modèles nord-américains et asiatisques/SKW-938: Modèles europeens)

Le caisson de graves traite les sons graves du canal LFE (Effets bassé fréquence) et les graves à partir des enceintes satellites lorsqu'une transition est spécifiée. Le volume et la qualité de la sortie des graves de votre caisson de graves dépend de sa position, de la forme de la pièce d'écoute et de votre position d'écoute. En général, un bon son grave peut être obtenu en installant le caisson de graves dans un angle avant, ou à un tiers de la distance le long du mur avant, comme indiqué sur le schéma.

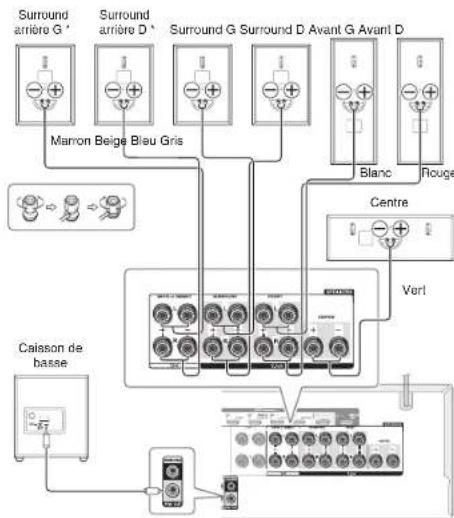

Connexion des enceintes

Précautions lors de la connexion des enceintes

Veuillez lure ce qui suit avant de connecter vos enceintes :Éteignez cette recepteur avant d'effectuer toute connexion

• Faïtes particulièrement attention à la polarité du cablage de l'enceinte. Connectez les bornes positives (+) uniquement aux bornes positives (+), et les bornes négatives (-) uniquement aux bornes négatives (-). Si les enceintes sont mal cablées, le son ne sera pas en phase et ne sera

• Faits attention à ne pas court-circuiter les cables positifs et négatifs. Simon, vous risquez d'emodmager cette augmentateur.

REMARQUE

Lorsque vous connectez les enceintes avant gauche et droite, préparez-le séparation, ou utiliser les enceintes surround arriere gauche et droite.

^ HTP-993THX/SKS-HT993THX uniquement

\section*{Caracteristiques techniques}

Caisson de graves sous tension (SKW-980: Modèle nord-américains et aslatiques/SKW-938: Modèle Européens)

Type Suspension acoustique Puissance nominale de sort (FTC)

Puisance de sortie nominale (IEC)

125 watts de pulsance minimale continue, 6 ohms, entraîme à 100 Hz (3.4 V) (2.5 W).

harmonique totale d'1% (SKW-980)

125 watts de puissance minimale

continue, 6 ohms, entrainé à 100 Hz avec

un maximum de distorsion ham

Sensibilité d'entree/Impedance 280 mV/20 k Ω

Réponse en fréquence 20 Hz à 100 Hz

Capacité du calisson 49 L (1,73 pieds cubes)

×444mm×429mm 11151616171819

14-15/16×17-12×16-78

Polds 15,5 kg (34,2 lbs.)

Unité de conducteur Haut-parleur grave à cène 30 cm (12")

Alimentation AC 120 V, 60 Hz (SKW-980; Nor

américain)

AC 220 V-230 V, 50/60 Hz (SKW-980)

Asiatique)

AC 230 V, 50 Hz (SKW-938)

KW-980)

137W (SKW-938)

Grille Fixed

Autre Fonction de mise en veille autor

Blindage non magnétique

Enceintes avant (SKF-980)

Type Suspension acoustique dans les deux

sen

Impedance 8

Pulsance d'entree maximale 130 V

Sensibility

Réponse en fréquence 50 Hz à 45 kHz

Frequence de transition 2 kHz

Capacité du caisson 7,5 L (0,265 pieds cubes)

Dimensions (L× H× P) 158 mm x 433 mm x 199 mm

6-1/4'×17-1/16'×7-13/16

(y compris grille et projection)

Polds 5,3 kg (11,7 lbs.)

Unité de conducteur Haut-parleur grave à cône 12 cm (5') A

OMF×2

Haut-parleur aigu à dôme souple 2.5 cm

(1)×1

Poster d'attache (type banane pris en

charge)

Autre Blindage magnétique

Enceinte centrale (SKC-980)

Type Suspension acoustique dans les deux

sens

Impedance 8 12

Pulissace d'entree maximaile 130 W
Penilifie RS PUN

Sensibility 63 dBW/m
References on Inferences 52 pp.147 pp

Response en frequence 50 Hz
Frequency des transitiones 9 kHz

Frequencé de transition 27Capacité du calson 7.5 L/0.965 pioue

Unité de conducteur Haut-parleur grave à cône 12 cm (5') A

OMF X 2

Haut-parleur aigu a dome couple 2,5 cm (1) x = 1

(1) x+ 100

Autre Blindage magnétique

Enceintes Surround (SKR-980)/

Type Suspensionacoustique dans les deux sens

Impedance 8

Puisance d'entree maximale 130W

Sensibilité 81 dB/W/m

Réponse en fréquence 50 Hz à 45 kHz

Capacité du calsson 4.6 L (0,163 pieds cubes)

Dimensions (L - H - B) 300 mm - 275 mm - 160 mm

(y compris grille et projection)

Borne Poster d'attache (type banane pris en

charge)

Autre Blindage non magnétique

Les specifications et l'aspect peuvent changer sans préavis.

THX et le logo THX sont des marques déposées de THX Ltd. qui

Tous enregistrées dans certaines juridictions. Tous droits réservés.

Utilisation avec un poste de télévision

Généralement, les tubes cathodiques utilisés pour les postes de télévision couleur, etc. sont extrémement sensibles et peuvent même être affectés par le magnétisme de la terre. Si un système d'enceintes est utilisé à proximité de ceux-ci, cela occasionnera une décoloration ou une déformation des images.

Pour les encéntes à blindage magnétique (Encéntes avant, Encénte centrale):

Les enceintes sont blindées pour éviter la décoloration. Cependant, dans certaines situations, des problèmes de décoloration peuvent persistier. Dans ce cas, éteignez votre téléviseur ou monitreur, attendez 15 à 30 minutes, puis rallumez-le. Ceci permet en général d'activer la fonction de démagnetisation qui neutralise le champ magnétique et supprime ainsi tout effet de décoloration. Si les problèmes de décoloration persistent, essayez d'éloigner les enceintes de votre téléviseur ou monitreur.

Pour les enceintes sans blindage magnétique (Caisson de graves sous tension, Enceintes Surround, Enceintes Surround arrêté):

Essayez d'élognier les enceintes de votre téléviseur ou moniteur. En cas de décorlation, éteignez votre téléviseur ou moniteur, attendéze 15 à 30 minutes, puis rallumez-le. Ceci permet en général d'activer la fonction de démagnetisation qui neutralise le champ magnétique et supprime ainsi tout effet de décorlation.
