Type de produit	Amplificateur de puissance pour l'automobile
Marque	Audison
Modèle	LR 180 XR
Série	Supercurrent
Alimentation	11 – 16 VDC
Consommation au repos	0,7 A
Consommation maximale	12 A
Puissance nominale continue (1 ch x 4 Ω, 12 VDC, 0,3% DHT)	80 W RMS
Puissance continue (1 ch x 4 Ω, 13,8 VDC)	85 W RMS
Puissance continue (1 ch x 2 Ω, 13,8 VDC)	150 W RMS
Puissance continue (1 ch x 1 Ω, 13,8 VDC)	245 W RMS
Distorsion harmonique totale (THD)	0,07 % (1 kHz, 90% puissance nominale)
Bande passante	4 Hz – 70 kHz (-3 dB)
Coefficient d'amortissement	120 (4 Ω)
Sensibilité d'entrée	0,15 – 1,5 VRMS
Impédance d'entrée	15 kΩ
Impédance de charge	1, 2, 4, 8 Ω
Filtre crossover intégré	Oui (adapté pour le pilotage de subwoofers)
Fonctions spéciales	Entrée/sortie Remote, entrée/sortie Mute, alimentation PWM MOSFET
Dimensions (L x H x P)	175 x 50 x 290 mm
Température de fonctionnement	0 °C à 55 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Éviter les solvants.
Sécurité	Installer dans un endroit propre et bien ventilé. Ne pas exposer à des températures inférieures à 0 °C ou supérieures à 55 °C. Utiliser des câbles de section appropriée.
Pièces détachées et réparabilité	Contacter le service après-vente Audison pour toute pièce détachée ou réparation.

FOIRE AUX QUESTIONS - LR 180 XR AUDISON

Quelle est la puissance de l'Audison LR 180 XR ?

La puissance nominale continue est de 80 W RMS sous 4 Ω (12 VDC). Sous 13,8 VDC, elle atteint 85 W RMS en 4 Ω, 150 W RMS en 2 Ω et 245 W RMS en 1 Ω.

Puis-je utiliser cet amplificateur avec des enceintes de 1 ohm ?

Oui, l'Audison LR 180 XR est conçu pour fonctionner avec des charges d'impédance aussi basses que 1 ohm. Il délivre 245 W RMS sous 1 Ω à 13,8 VDC. Cependant, assurez une ventilation adéquate.

Comment connecter le signal d'allumage (remote) ?

Connectez le fil Remote In à la sortie remote de l'autoradio (ou à une source 12 V commandée par l'allumage). La tension doit être comprise entre 3 et 16 VDC. Le Remote Out fournit 12 VDC pour cascader d'autres amplificateurs.

À quoi sert la fonction Mute sur cet ampli ?

La fonction Mute permet de couper le son de l'amplificateur à distance. Elle s'active via une tension de 3 à 16 VDC sur l'entrée Mute In. La sortie Mute Out délivre 12 VDC pour synchroniser d'autres appareils.

Quelle est la tension d'alimentation recommandée ?

L'amplificateur accepte une tension d'alimentation de 11 à 16 VDC. Utilisez une batterie de 12 V avec une capacité suffisante et des câbles d'alimentation de section adaptée (au moins 5 mm² pour 4/5 mètres).

Que faire en cas de distorsion à faible volume ?

Une distorsion à faible volume indique que le signal provenant de l'autoradio est déjà distordu. Baissez le volume de l'autoradio jusqu'à disparition de la distorsion, puis ajustez le niveau de l'amplificateur pour compenser.

L'amplificateur chauffe-t-il beaucoup ?

En utilisation normale, l'amplificateur chauffe modérément. Cependant, pour des charges très basses (1 ohm), une chaleur excessive peut se produire. Installez-le dans un endroit bien aéré ou ajoutez un ventilateur si nécessaire.

Puis-je utiliser cet ampli en configuration bridgée (mono) ?

Non, l'Audison LR 180 XR est un amplificateur monocanal. Il n'est pas conçu pour être bridgé. Pour une utilisation en dual mono, utilisez deux unités séparées.

Comment installer le crossover intégré ?

Le LR 180 XR possède un filtre crossover électronique intégré, spécialement adapté pour les subwoofers. Les réglages sont généralement accessibles sur le dessus de l'appareil. Consultez la notice pour les fréquences de coupure.

Quelles sont les dimensions exactes de l'appareil ?

Les dimensions de l'Audison LR 180 XR sont de 175 x 50 x 290 mm (largeur x hauteur x profondeur). Il est très compact pour sa puissance.

MODE D'EMPLOI LR 180 XR AUDISON

Car power amplifier Amplificateur de puissance pour l'automobile

LR 180 M LR 180 XR

LR 1140 M Supercurrent LR 1140 XR

ITALIANO

CARATTERISTICHE

Séries «Supercurrent»: LR 180 M, LR 1140 M, LR 180 XR, LR 1140 XR ce sont des amplis à 1 canal, de dimensions compacts à haute caractéristiques musicales. Les modèles LR 180 M et LR 1140 M sont à large bande, donc adaptés pour raccordement en DUAL MONO ou comme pilotes de mono SUBWOOFER au cas où un CROSSOVER (filtre) électronique extérieur est prévu.

Les modèles LR 180 XR et LR 1140 XR sont pourvus d'un CROSSOVER (filtre) électronique intégré, donc spécialement adaptés pour le pilotage de SUBWOOFERS. Les éléments fondamentaux d'un circuit aussi sophistiqué sont: stades «front end» réalisés en deux stades différentiels complémentaires polarisés avec deux générateurs de courant constant de faible bruit. La configuration de sortie est constituée d'une triplette inversée à symétrie complémentaire pure; le terminal de puissance est réalisé par un parallelele de transistors avec un capacité en courant égale à 15 A chacun.

L'alimentateur PWM MOSFET a ete particulierment etudie pour fournir des courants eleves à les stades d'amplification de puissance. Ces caractéristiques permettent de vehiculer des charges très basses et pour cela, cette série d'amplis a ete appelée: « Supercurrent» de par leur facilité à piloter des charges avec une impédance nominale jusqu'à 1 Ohm. Bien entendu, il s'agit d'amplis de dimensions très compactes par rapport aux performances founies, en cas ou l'utilisation est prevue pour des charges très basses, il est nécessaire besoinir un endroit bein aéré ou, eventuellement, poser un ventilateur pres de l'appareil pour le protégger contre une chaleur excessive.

PRECAUTIONS

• Afin que ce produit fonctionne correctement il est très important de veiller à l'inclainer dans un endroit ou la température ne tombe pas en dessous de 0^ ou ne dépasse pas 55^ .
• L'installation doit être effectuee dans un endroit propre et bien ventilé.
• L'alimentation est de type 12V négatif à la masse. S'assurer que les caractéristiques du vehicule sont compatibles.
• Pour une conduite en toute sécurité il est rappelé que l'ecoute doit être faite a un niveau n'excedant pas le bruit extérieur du traffic.

INSTALLATION

Pour le montage utiliser les rondelles et vis fournies à cet effet. Pour un résultat optimal il est reconntré d'utiliser les cables audison cable pour compléter l'installation. Cela inclue: Cables d'alimentation, cables signal (modulation), cables pour haut parleurs, connecteurs de type RCA et tous les accessoires nécessaires pour compléter le branchement.

ATTENTION

ENTREE: Si la masse de la source n'est pas connectee au chassis de la source, le fil auxilaire du cable blinde doit etre connecte au chassis.

• SORTTIES: Ne jamais connecter la sortie sur la masse ou l'un avec l'autre. Dans le cas de l'utilisation d'un contrôle actif s'assurer que les 2 canaux n'ont pas de masse commune.
• REGLAGE: Si vous rencontrez un phénomène de distorsion à faible volume cela signifie qu'un signal distordu provient de l'autoradio. Tourner le volume de l'autoradio vers le bas jusqu'à ne plus rencontres

ce phénomène. Ensuite ajuster les niveaux de l'amplificateur jusqu'à ceque le phénomène réapparaisse.

HNNNHNONOWHOOMBNS X011RT-10X081RT

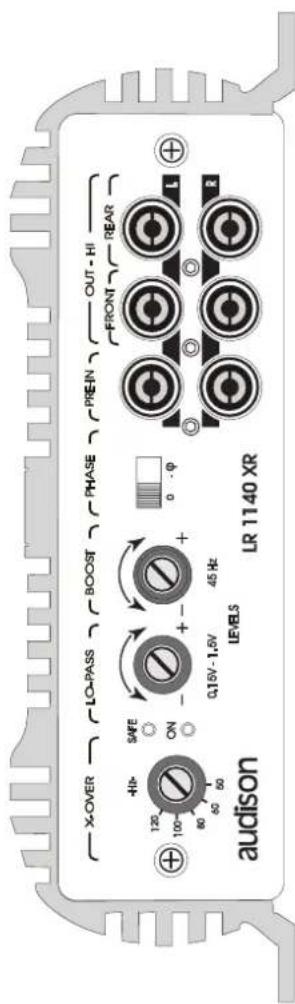

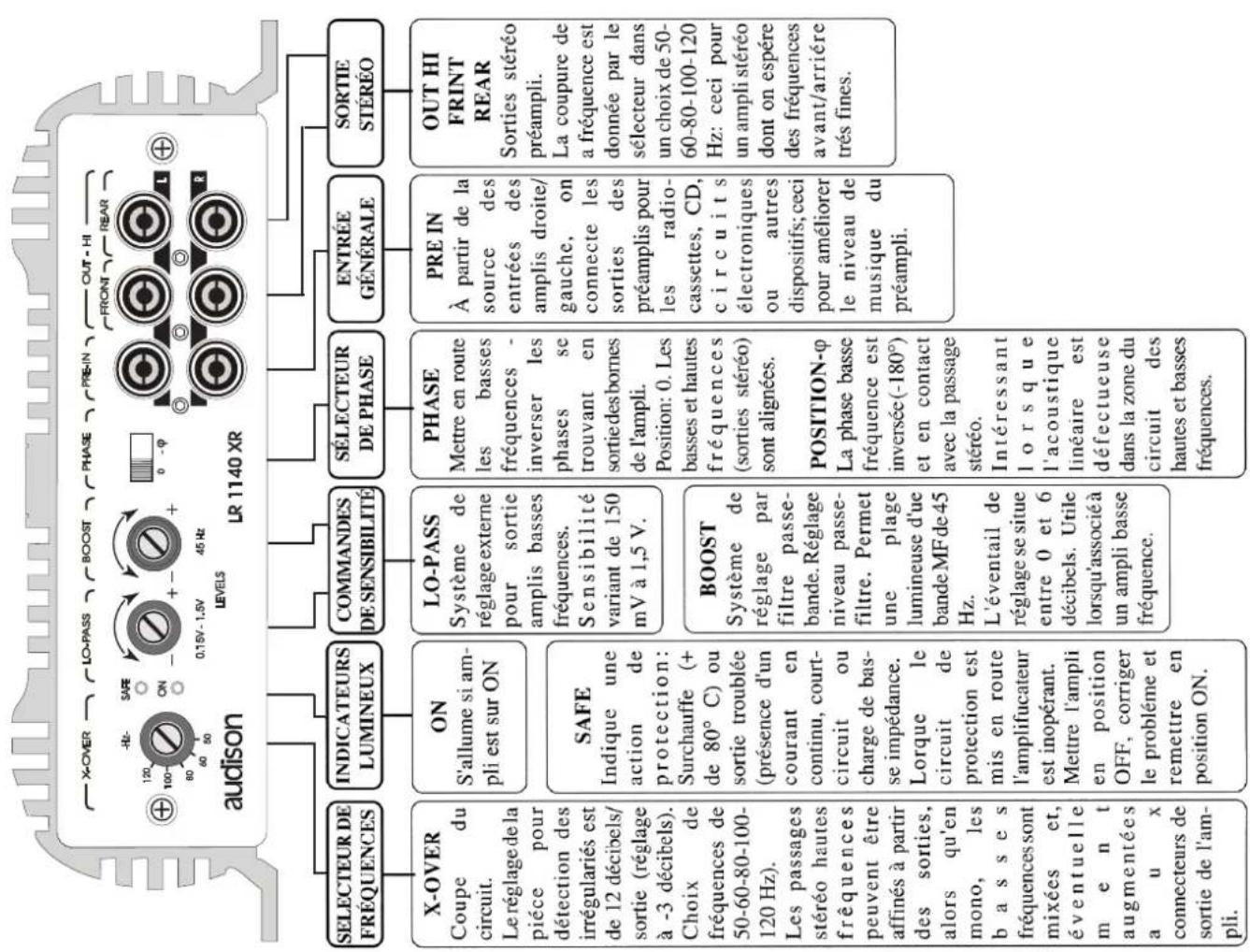

LR 180 M/XR - LR 1140 M/XR

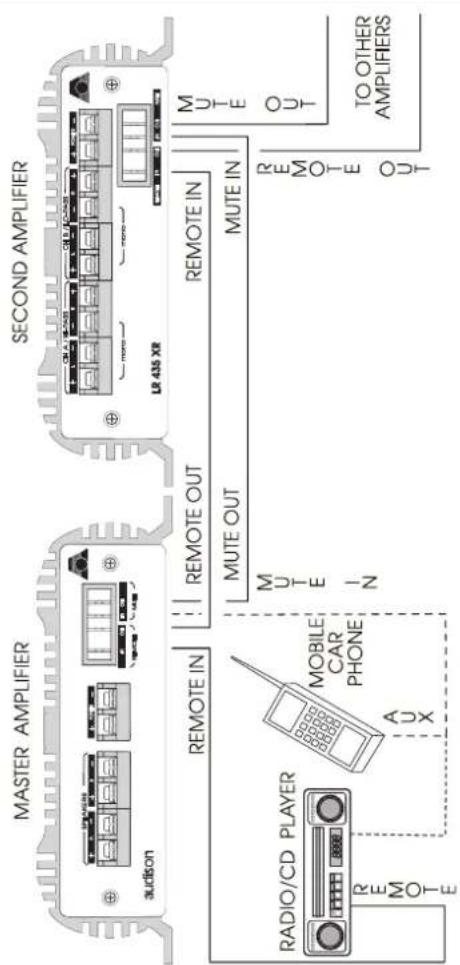

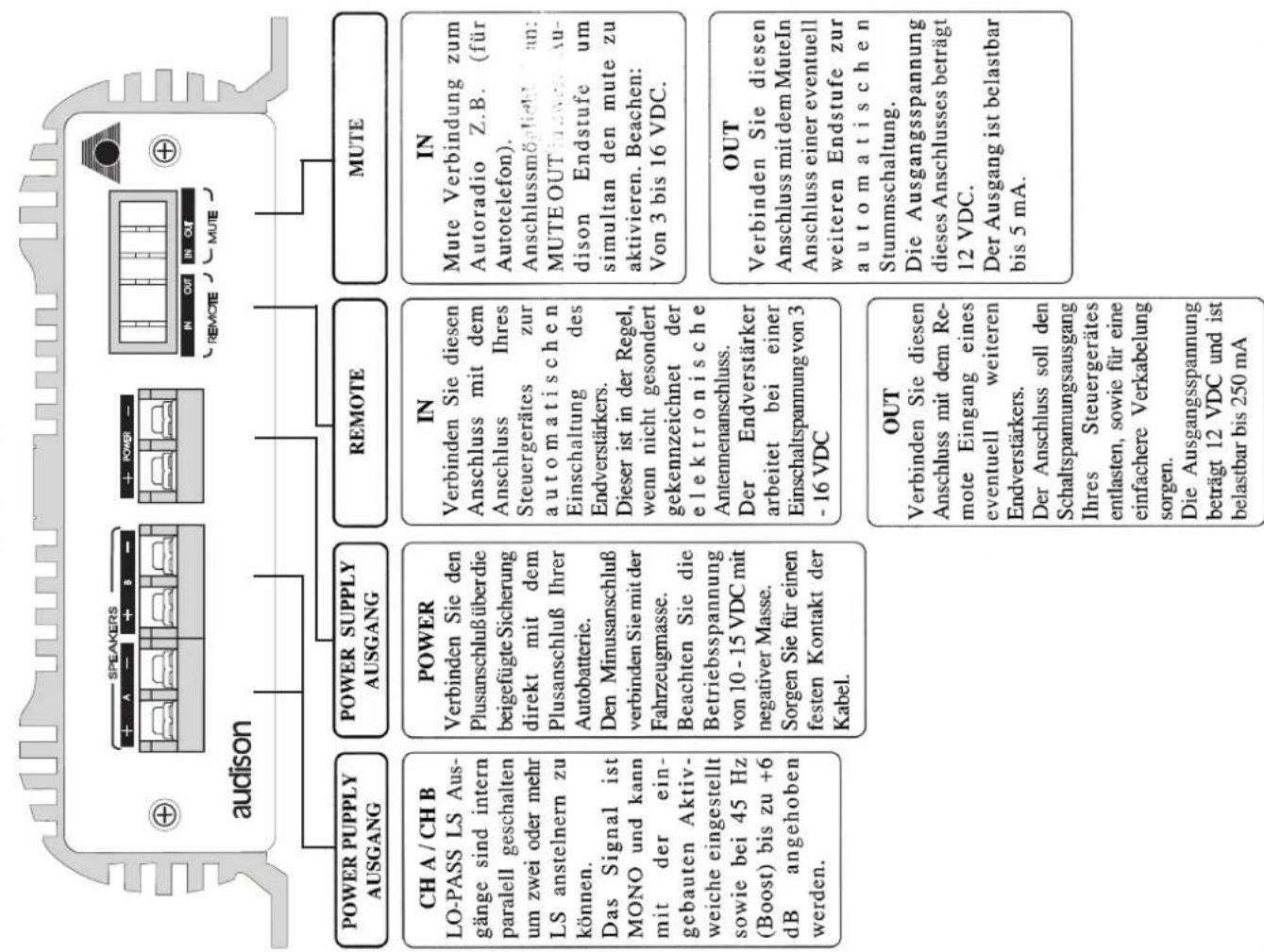

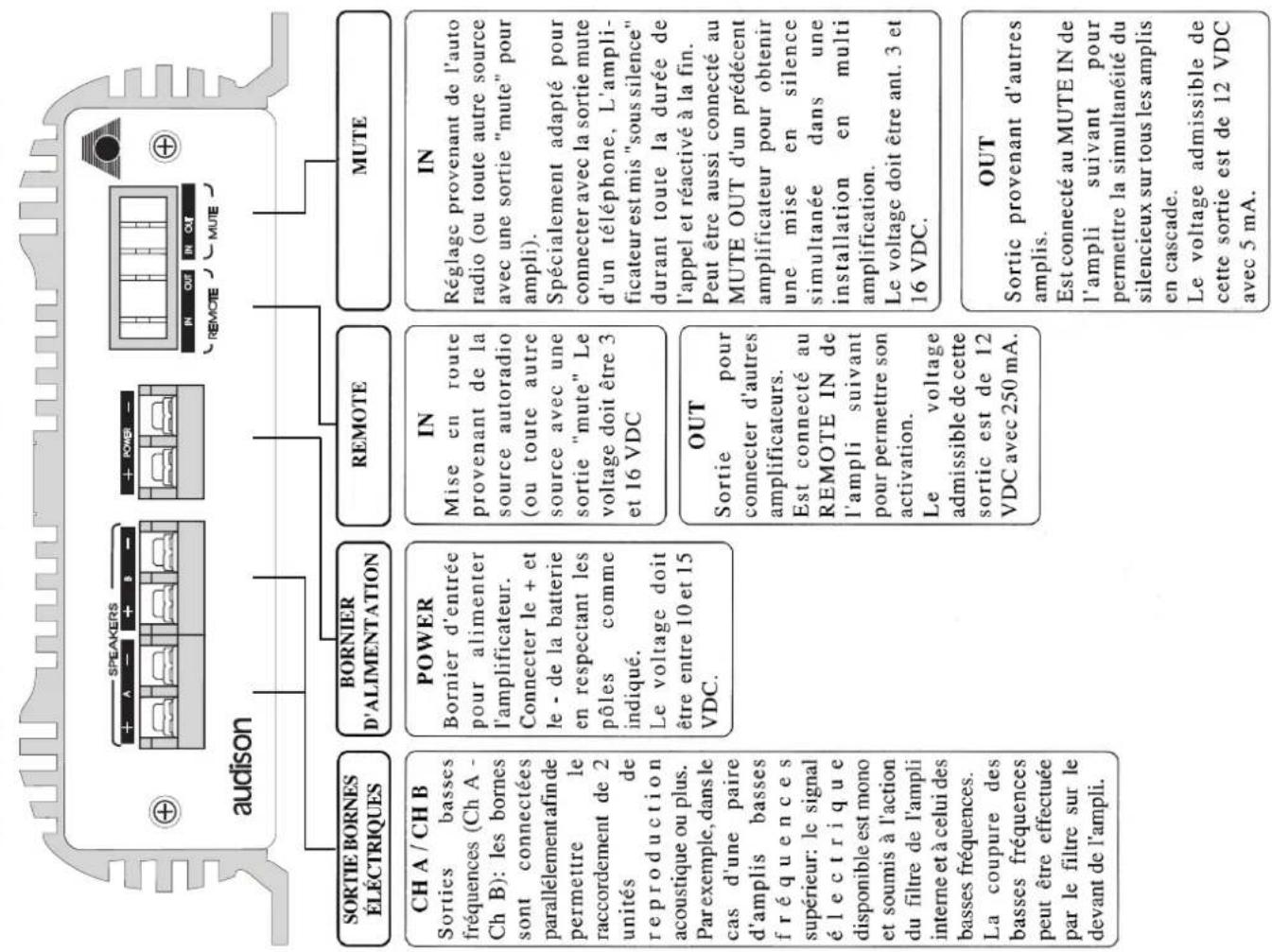

MUTE AND REMOTE MASTER SLAVE CONNECTION

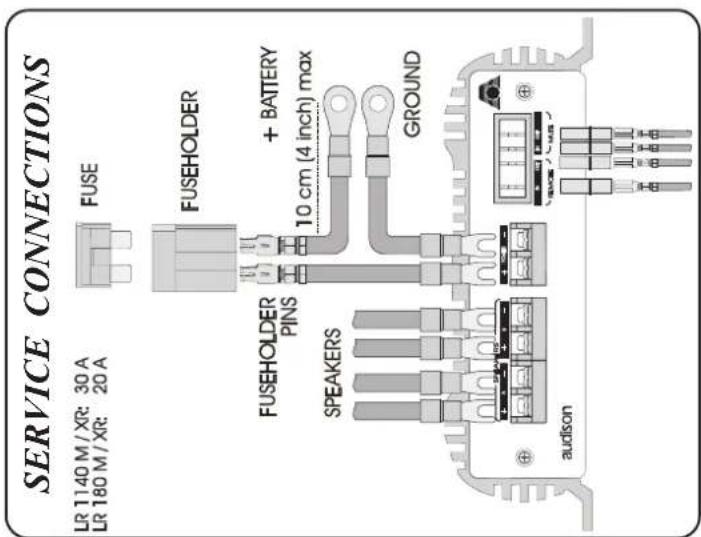

SIZE OF POWER CABLE 4/5 m (13/16feet) length
Load	4 Ohm		2Ohm
Measure Unit	mm²	AWG	mm²	AWG
LR 180M/XR	5	10	8	8
LR 1140M/XR	8	8	16	5

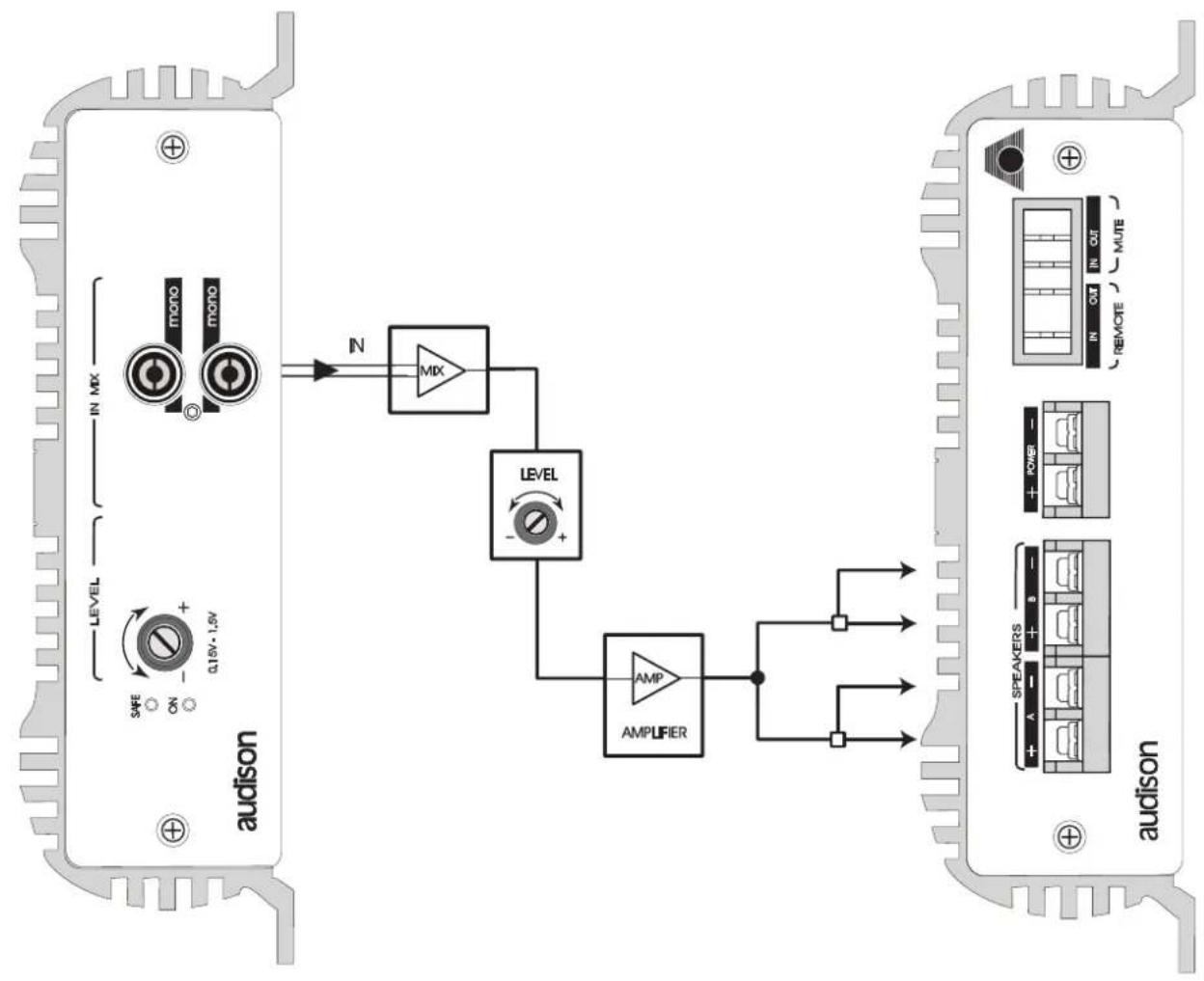

LR 180 M - LR 1140 M BLOCK DIAGRAM

ITALIANO
DATI TECHNICI
ALIMENTAZIONE 11 ÷ 16 VDC
ASSORBIMENTO A VUOTO 0,7 A
ASSORBIMENTO MAX (Pot. Nominale) 12 A
POTENZA NOMINALE CONT. (Toll. +10%; -5%)
1Ch x 4 Ohm; 0,3% THD; 12 VDC 80 W (RMS)
POTENZA CONTINUA (1 Ch x 4 Ohm; 13,8 VDC) 85 W (RMS)
POTENZA CONTINUA (1 Ch x 2 Ohm; 13,8 VDC) 150 W (RMS)
POTENZA CONTINUA (1 Ch x 1 Ohm; 13,8 VDC) 245 W (RMS)
DISTORSIONE THD (1 KHz; 90% Pot. nominale) 0,07%
BANDA PASSANTE (-3 dB; Pot. nominale) 4 Hz ÷ 70 KHz
FATTORE DI SMorzAMENTO (4 Ohm) 120
TEMPO DI SALITA 4,5 μS
RAPPORTO SEGNALE RUMORE 98 dBA
SENSIBILITA' D'INGRESSO	0,15 V ÷ 1,5 VRMS
IMPEDENZA D'INGRESSO 15 KOhm
IMPEDENZA DI CARICO 1; 2; 4; 8 Ohm
REMOTE IN 3 ÷ 16 VDC
REMOTE OUT 12 VDC
MUTE IN 3 ÷ 16 VDC
MUTE OUT	12 VDC
DIMENSIONI (BxAxL)	175 x 50 x 290 mm

ENGLISH
TECHNICAL DATA
POWER SUPPLY	11 ÷ 16 VDC
IDLING CURRENT	0.7 A
MAX CONSUMPTION (Nominam Pwr)	12 A
NOMINAL POWER CONT. (Tol. +10%; -5%)
1 Ch x 4 Ohms; 0.3% THD; 12 VDC	80 W (RMS)
POWER CONT. (1 ch x 4 Ohms; 13.8 VDC) 85 W (RMS)
POWER CONT. (1 ch x 2 Ohms; 13.8 VDC) 150 W (RMS)
POWER CONT. (1 ch x 1 Ohms; 13.8 VDC) 245 W (RMS)
DISTORTION THD (1 KHz; 90% Nominal Pwr)	0.07 %
BANDWIDTH (-3 dB; Nominal Pwr)	4 Hz ÷ 70 KHz
DAMPING FACTOR (4 Ohms)	120
RISE TIME	4.5 μS
SIGNAL / NOISE RATIO	98 dBA
INPUT SENSITIVITY	0.15 V ÷ 1.5 VRMS
INPUT IMPEDANCE	15 KOhms
LOAD IMPEDANCE	1; 2; 4; 8 Ohms
REMOTE IN 3 ÷ 16 VDC
REMOTE OUT 12 VDC
MUTE IN 3 ÷ 16 VDC
MUTE OUT	12 VDC
SIZE (WxHxD)	175 x 50 x 290 mm (6.89 x 1.97 x 11.42 inch)

DEUTSCH TECHNISCHE DATEN BETRIEBSSPANNUNG 11 ÷ 16 VDC STROMAUFNAHME MIN 0,7 A STROMAUFNAHME MAX (Nominal Leistung) 12 A NOMINAL LEISTUNG (Tol. +10%; -5 %) 1 ch x 4 Ohm; 0,3 % THD; 12 VDC 80 W (RMS) LIN. LEISTUNG (1 ch x 4 Ohm; 13,8 VDC) 85 W (RMS) LIN. LEISTUNG (1 ch x 2 Ohm; 13,8 VDC) 150 W (RMS) LIN. LEISTUNG (1 ch x 1 Ohm; 13,8 VDC) 245 W (RMS) VERZERRUNGEN THD (1 KHz; 90 % Nominal Leistung) 0,07% FREQUENZBEREICH (-3 dB; Nominal Leistung) 4 Hz ÷ 70 KHz DAMPFUNGSGFACTOR (4 Ohm) 120 ANSTIEGSZEIT 4,5 μS RAUSCHSPANNUGSABSTAND 98 dBA EINGANGSEMPFINDLICHKEIT 0,15 V ÷ 1,5 VRMS EINGANGSIMPEDANZ 15 KOhm BELASTUNGSIMPEDANZ 1; 2; 4; 8 Ohm REMOTE IN 3 ÷ 16 VDC REMOTE OUT 12 VDC MUTE IN 3 ÷ 16 VDC MUTE OUT 12 VDC ABMESSUNGEN (BxHxT) 175 x 50 x 290 mm

FRANÇAIS DONNÉES TECHNIQUES ALIMENTATION 11 ÷ 16 VDC CONSOMMATION MIN. 0,7 A CONSOMMATION MAX. (Puisance Nominale) 12 A PUISSANCE NOMINAL CONTINUE (Toll. +10%; -5 %) 1 ch x 4 Ohm; 0,3 % DHT; 12 VDC 80 W (RMS) PUISSANCE CONTINUE (1 ch x 4 Ohm; 13,8 VDC) 85 W (RMS) PUISSANCE CONTINUE (1 ch x 2 Ohm; 13,8 VDC) 150 W (RMS) PUISSANCE CONTINUE (1 ch x 1 Ohm; 13,8 VDC) 245 W (RMS) DISTORSION HARM. TOTALE (1 KHz; 90 % Puisss. Nom.) 0,07% BANDE PASSANTE (-3 dB; Puisss. Nom.) 4 Hz ÷ 70 KHz COEFFICIENT D'AMORTISSEMENT (4 Ohm) 120 TEMPS DE MONTÉE 4,5 μS RAPPORT SIGNAL/BRUIT 98 dBA SENSIBILITÉ D'ENTREE 0,15 V ÷ 1,5 VRMS IMPEDANCE D'ENTREE 15 KOhms IMPEDANCE DE CHARGE 1; 2; 4; 8 Ohm REMOTE IN 3 ÷ 16 VDC REMOTE OUT 12 VDC MUTE IN 3 ÷ 16 VDC MUTE OUT 12 VDC DIMENSIONS (BxHxL) 175 x 50 x 290 mm

ITALIANO
DATI TECNICI
ALIMENTAZIONE 11 ÷ 16 VDC
ASSORBIMENTO A VUOTO 0,8 A
ASSORBIMENTO MAX (Pot. Nominale) 20 A
POTENZA NOMINALE CONT. (Toll. +10%; -5%)
1ch x 4 Ohm; 0,3% THD; 12 VDC 140 W (RMS)
POTENZA CONTINUUA (1 ch x 4 Ohm; 13,8 VDC) 160 W (RMS)
POTENZA CONTINUUA (1 ch x 2 Ohm; 13,8 VDC) 285 W (RMS)
POTENZA CONTINUUA (1 ch x 1 Ohm; 13,8 VDC) 450 W (RMS)
DISTORSIONE THD (1 KHz; 90% Pot. nominale) 0,07%
BANDA PASSANTE (-3 dB; Pot. nominale) 4 Hz ÷ 70 KHz
FATTORE DI SMORZAMENTO (4 Ohm) 120
TEMPO DI SALITA 4,5 μS
RAPPORTO SEGNALE RUMORE 98 dBA
SENSIBILITA' D'INGRESSO	0,15 V ÷ 1,5 VRMS
IMPEDENZA D'INGRESSO 15 KOhm
IMPEDENZA DI CARICO 1; 2; 4; 8 Ohm
REMOTE IN 3 ÷ 16 VDC
REMOTE OUT 12 VDC
MUTE IN 3 ÷ 16 VDC
MUTE OUT	12 VDC
DIMENSIONI (BxAxL)	175 x 50 x 330 mm

ENGLISH
TECHNICAL DATA
POWER SUPPLY	11 ÷ 16 VDC
IDLING CURRENT	0.8 A
MAX CONSUMPTION (Nominam Pwr)	20 A
NOMINAL POWER CONT. (Tol. +10%; -5%)
1 Ch x 4 Ohms; 0.3% THD; 12 VDC	140 W (RMS)
POWER CONT. (1 ch x 4 Ohms; 13.8 VDC) 160 W (RMS)
POWER CONT. (1 ch x 2 Ohms; 13.8 VDC) 285 W (RMS)
POWER CONT. (1 ch x 1 Ohms; 13.8 VDC) 450 W (RMS)
DISTORTION THD (1 KHz; 90% Nominal Pwr)	0.07 %
BANDWIDTH (-3 dB; Nominal Pwr)	4 Hz ÷ 70 KHz
DAMPING FACTOR (4 Ohms)	120
RISE TIME	4.5 μS
SIGNAL / NOISE RATIO	98 dBA
INPUT SENSITIVITY	0.15 V ÷ 1.5 VRMS
INPUT IMPEDANCE	15 KOhms
LOAD IMPEDANCE	1; 2; 4; 8 Ohms
REMOTE IN 3 ÷ 16 VDC
REMOTE OUT 12 VDC
MUTE IN 3 ÷ 16 VDC
MUTE OUT 12 VDC
SIZE (WxHxD) 175 x 50 x 330 mm (6.89 x 1.97 x 13 inch)

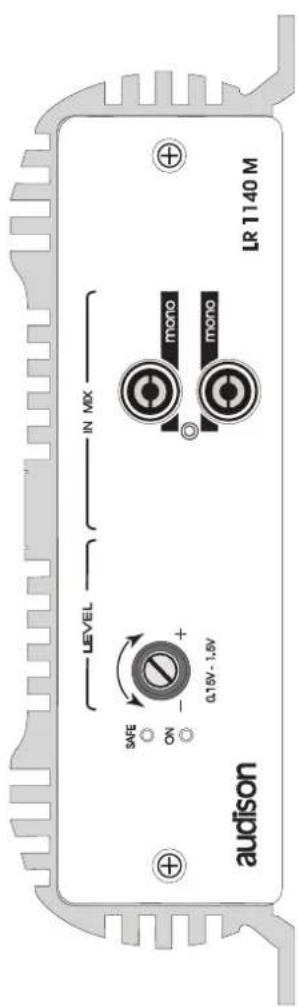

LR1140M
