Type de produit	Amplificateur de puissance pour automobile
Marque	Audison
Modèle	Power 4 Millennium
Nombre de canaux	4 voies
Alimentation	12 V CC (négatif à la masse)
Plage de température de fonctionnement	0 °C à 55 °C
Type de circuit	Front End à deux étages différentiels complémentaires Étages finaux Darlington
Transistors finaux	Capacité en courant de 15 A chacun
Alimentation interne	PWM à MOSFET avec grande réserve d'énergie
Crossover électronique	Réglage linéaire avec possibilité d'exclusion
Modes de fonctionnement	2, 3 ou 4 voies (crossover exclu) 2 voies pour HI-PASS et SUB (stéréo/mono)
Entrées	Simple ou double
Sorties	HI-PASS / BY-PASS
Fréquence de coupure SUB	48 Hz, bande passante 48-4800 Hz
Installation recommandée	Endroit sec et bien ventilé
Précautions	Ne pas connecter les sorties -R et -L entre elles ou à la masse Vérifier la masse de sortie de l'autoradio
Réglages	En cas de saturation, abaisser le volume de l'autoradio puis ajuster l'amplificateur
Accessoires recommandés	Câbles de la ligne Audison (alimentation, signal, haut-parleurs, connecteurs RCA)
Entretien	Installer dans un endroit sec et ventilé, hors de portée de l'humidité

FOIRE AUX QUESTIONS - Power 4 Millennium AUDISON

Comment installer correctement l’amplificateur Power 4 Millennium ?

Installez l’amplificateur dans un endroit sec et bien ventilé, à l’abri des températures extrêmes (entre 0°C et 55°C). Utilisez les vis et rondelles fournies. Respectez la polarité : alimentation 12 V CC avec négatif à la masse.

Quels types de câbles sont recommandés pour le branchement ?

Pour un résultat optimal, utilisez les câbles de la ligne Audison : câbles d’alimentation, câbles de signal, câbles pour haut-parleurs et connecteurs RCA.

Quelle est la puissance de l’amplificateur ?

La notice ne précise pas la puissance en watts, mais l’amplificateur est conçu pour des performances musicales élevées avec des transistors finaux de 15 A et une alimentation PWM MOSFET.

Comment régler le crossover ?

Le crossover électronique dispose d’un réglage linéaire. Vous pouvez l’exclure pour un fonctionnement large bande. Pour le mode SUB, la fréquence de coupure est fixée à 48 Hz avec une bande passante de 48 à 4800 Hz.

Peut-on utiliser l’amplificateur en mode 2 voies ?

Oui, vous pouvez faire fonctionner l’amplificateur en 2, 3 ou 4 voies (crossover exclu) ou en 2 voies pour HI-PASS et SUB (stéréo/mono) avec le crossover activé.

Que faire en cas de saturation du son ?

Si une saturation apparaît à volume modéré, réduisez le volume de l’autoradio jusqu’à disparition du phénomène, puis réglez les niveaux de l’amplificateur.

Quelle est la température de fonctionnement recommandée ?

L’amplificateur doit fonctionner dans une plage de 0°C à 55°C. Évitez les emplacements où la température descend en dessous de 0°C ou dépasse 55°C.

Comment brancher un subwoofer ?

Utilisez le mode SUB avec le crossover activé. La fréquence de coupure est de 48 Hz. Vous pouvez configurer le subwoofer en mode mono ou stéréo selon les connexions.

Quelles précautions prendre avec les sorties ?

Ne connectez jamais les sorties -R et -L entre elles ou à la masse. Avant d’utiliser un filtre crossover, assurez-vous que les canaux n’ont pas de masse commune.

L’amplificateur est-il compatible avec mon autoradio ?

L’amplificateur est conçu pour fonctionner avec une alimentation 12 V CC. Si la masse de sortie de l’autoradio n’est pas la même que celle du châssis, reliez le fil isolant au châssis de l’autoradio.

MODE D'EMPLOI Power 4 Millennium AUDISON

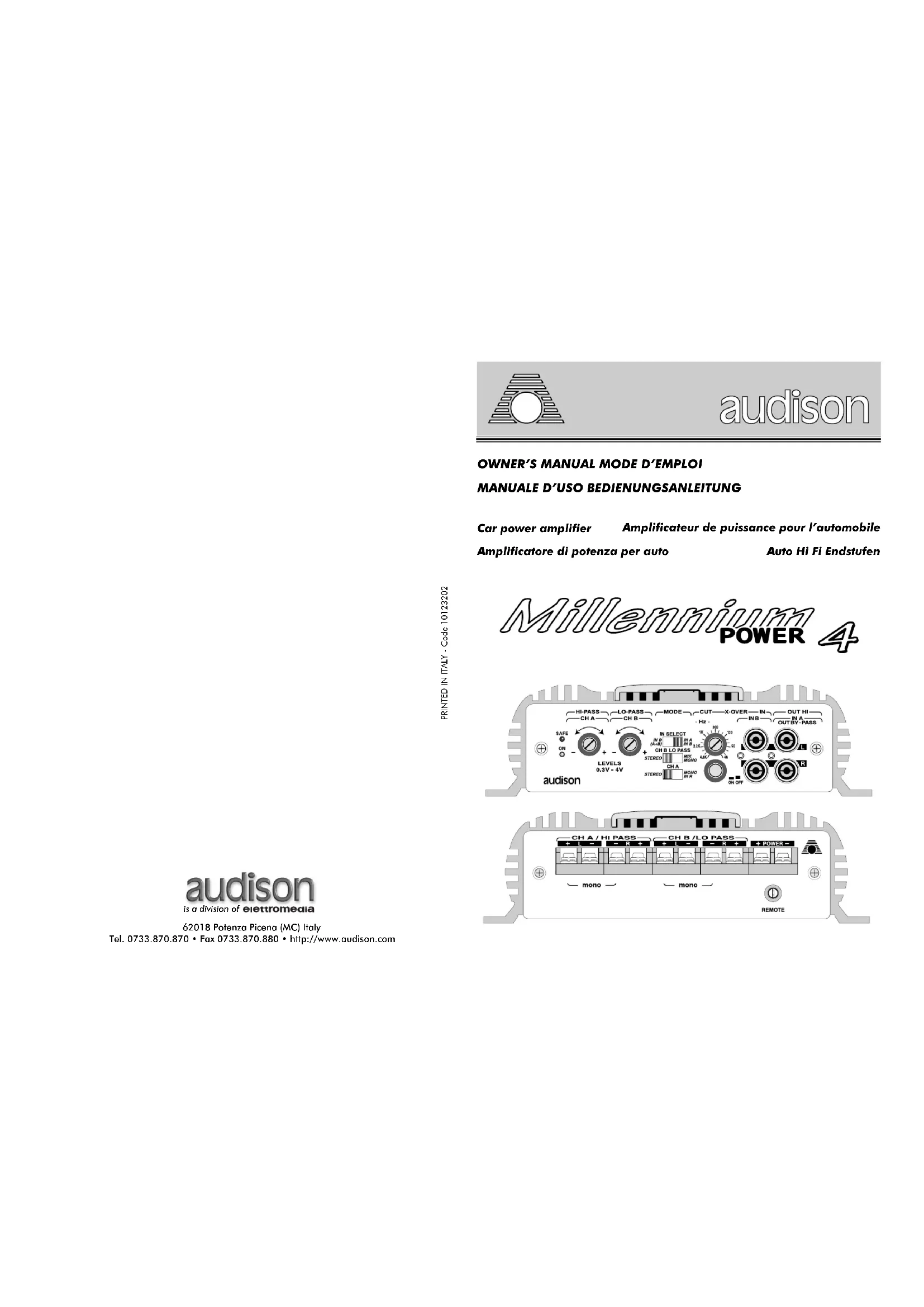

Car power amplifier Amplificateur de puissance pour l'automobile

MP4. Ampli à 4 canaux de dimensions compactes et à hauteures caractéristiques musicales. Les éléments fondamentaux de leur circuit sophistique sont: stades 'FRONT END' réalisés avec deux stades différentiels complémentaires, stades finals constitués de transistors en connexion Darlington, transistors finals chacun avec capacité en courant de 15 A et alimentation PWM à MOSFET avec une grande réserve d'énergie.

MP4: Quatre voies, entree simple ou double, crossover electronique a reglage linéaire avec possiblité d'exclusion, sortie HI-PASS / BY-PASS, prevou pour un fonctionnement a 4, 3 ou 2 voies (crossover exclu) ou bien 2 voies pour IHI-PASS et SUB steere/mono (crossover branch).

PRECAUTIONS

• Pour un bon fonctionnement de l'appareil, it's important of veiller à installer dans un endroit où la temperature ne tombe jamais au-dessus de 0^ et ne dépasse jamais 55^ .
  L'installation doit se faire dans un endroit sec et bien ventilé.
  L'alimentation est de type 12 VCC avec négatif à la masse. Sassurer que les caractéristiques de l'installation du vehicule soient induées pour ce type d'apporeil.
  Pour une conduite sans risque, nous conseillons un niveau d'excuse ne couvant pas le bruit du trafic environnant.

INSTALLATION

Pour le montage utiliser les rondelles et vis fournies à cet effet. Pour un résultat optimum il est recommandé d'utiliser les éléments de la ligne audison cable suivants: cables dalimentation, cables signal, cables pour haut-parleurs, connecteurs RCA et tous les accessoires complétant le branchement.

ATTENTION

• ENTREES: Si la masse de sortie de l'autoradio n'est pas la même que celle du chassis, relier le fil du cable isolant au chassis de l'autoradio.
  SORTIES: Ne jamais connecter entre elles ou sur la masse les sorties -R et -L. Avant d'utiliser un filtré crossover, asssurer que les canaux n' ont pas de masse commune.
• RÉGLAGES: Si des phénomènes de saturation apparaissent à un niveau de volume modéré, cela signifie que le signal sort distordu de l'autoradio. En ce cas, abaisser le volume de l'autoradio jusqu'à ce que le phénomène disparaisse et régler ensuite les niveaux de l' amplificateur.

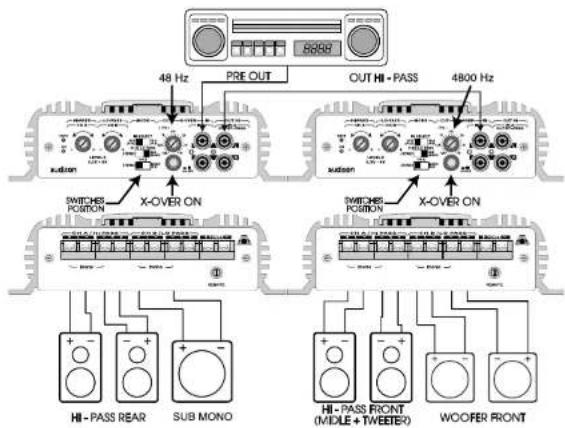

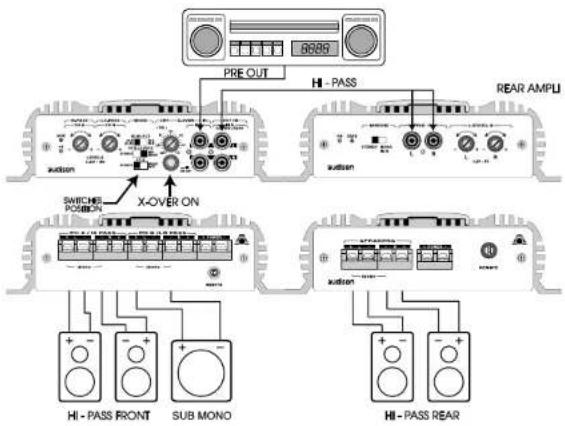

MP4 - (CROSSOVER ON) ONE INPUT (SUB CUT-OFF FREQUENCY: 48 Hz; WOOFER BANDWIDTH 48÷4800 Hz) SUB MONO

MP4 - (CROSSOVER ON)
WIDEBAND FRONT AND REAR WITH OR WITHOUT FADER
MP4 - (CROSSOVER ON)

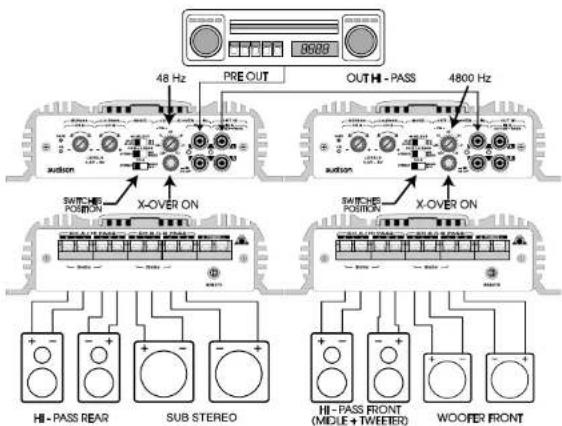

ONE INPUT (SUB CUT-OFF FREQUENCY: 48 Hz; WOOFER BANDWIDTH 48÷4800 Hz) SUB STEREO

MILLENNIUM POWER 4 (MP4): EIGENSCHAFTEN
