Power 2 Millennium - Autoradio AUDISON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance 2 canaux
Marque	Audison
Modèle	Power 2 Millennium
Catégorie	Autoradio (amplificateur)
Dimensions	Compactes (env. 200 x 150 x 50 mm)
Poids	Environ 1 kg
Alimentation	12 VCC (11-15 V), négatif à la masse
Puissance de sortie (stéréo)	2 x 50 W RMS sous 4 Ω, 2 x 75 W RMS sous 2 Ω
Puissance de sortie (pontée)	1 x 150 W RMS sous 4 Ω
Impédance de charge	2 Ω en stéréo, 4 Ω en ponté
Entrées	2 RCA (Left/Right) – niveau préamplifié
Sensibilité d’entrée	300 mV à 4 V
Réponse en fréquence	20 Hz – 20 kHz (estimation)
Mode de fonctionnement	Stéréo ou Mono (ponté) sélectionnable
Protections	Surchauffe (>80°C), court-circuit, courant continu
Témoins LED	SAFE (protection active), POWER (marche)
Alimentation de la télécommande	7-15 VDC (borne REMOTE)
Plage de température de fonctionnement	0 °C à 55 °C
Entretien et nettoyage	Dépoussiérer avec un chiffon sec, éviter l’humidité
Sécurité	Installation dans un endroit sec et ventilé, niveau d’écoute modéré pour la conduite
Pièces détachées et réparabilité	Contactez le service après-vente Audison
Informations générales	Amplificateur compact haute performance avec alimentation PWM MOSFET

FOIRE AUX QUESTIONS - Power 2 Millennium AUDISON

Quelle est la puissance de sortie de l’amplificateur Power 2 Millennium ?

En stéréo, il délivre 2 x 50 W RMS sous 4 Ω et 2 x 75 W RMS sous 2 Ω. En configuration pontée (mono), il fournit 1 x 150 W RMS sous 4 Ω.

Comment brancher l’amplificateur en mode mono (ponté) ?

Placez le sélecteur MODE sur MONO, connectez le haut-parleur entre les bornes L et R en respectant la polarité indiquée (MONO), et utilisez l’entrée Right (R).

Que signifie le voyant SAFE allumé ?

Le voyant SAFE indique une protection activée en cas de surchauffe (température >80°C), court-circuit, impédance trop basse ou présence de courant continu en sortie. L’amplificateur est alors inopérant. Mettez-le hors tension, résolvez le problème, puis rallumez.

Quelle est la sensibilité d’entrée de l’amplificateur ?

La sensibilité est réglable de 300 mV à 4 V via le potentiomètre LEVELS, ce qui permet d’adapter le niveau de l’autoradio ou de la source.

Quelle tension d’alimentation est requise ?

L’amplificateur fonctionne sur une alimentation 12 VCC, avec une plage de 11 à 15 V. La borne négative doit être connectée à la masse du véhicule.

Comment brancher la commande de mise en marche (REMOTE) ?

Connectez le fil REMOTE IN à la sortie de commande (Remote) de l’autoradio. La tension appliquée doit être comprise entre 7 et 15 VDC.

Quels sont les précautions d’installation ?

Installez l’amplificateur dans un endroit sec, bien ventilé, où la température reste entre 0°C et 55°C. Fixez-le solidement avec les vis et rondelles fournies.

Puis-je utiliser des haut-parleurs de 2 ohms ?

Oui, en stéréo, l’amplificateur accepte une charge de 2 Ω par canal. En mode ponté, la charge minimale est de 4 Ω.

Comment régler le niveau d’entrée pour éviter la saturation ?

Si la saturation apparaît à volume modéré, réduisez le volume de l’autoradio jusqu’à disparition du phénomène, puis ajustez le niveau LEVELS de l’amplificateur pour un son clair.

Que faire si l’amplificateur ne s’allume pas ?

Vérifiez la connexion d’alimentation (POWER), le fusible, et la tension sur la borne REMOTE (doit être entre 7 et 15 V). Assurez-vous que le voyant POWER est allumé.

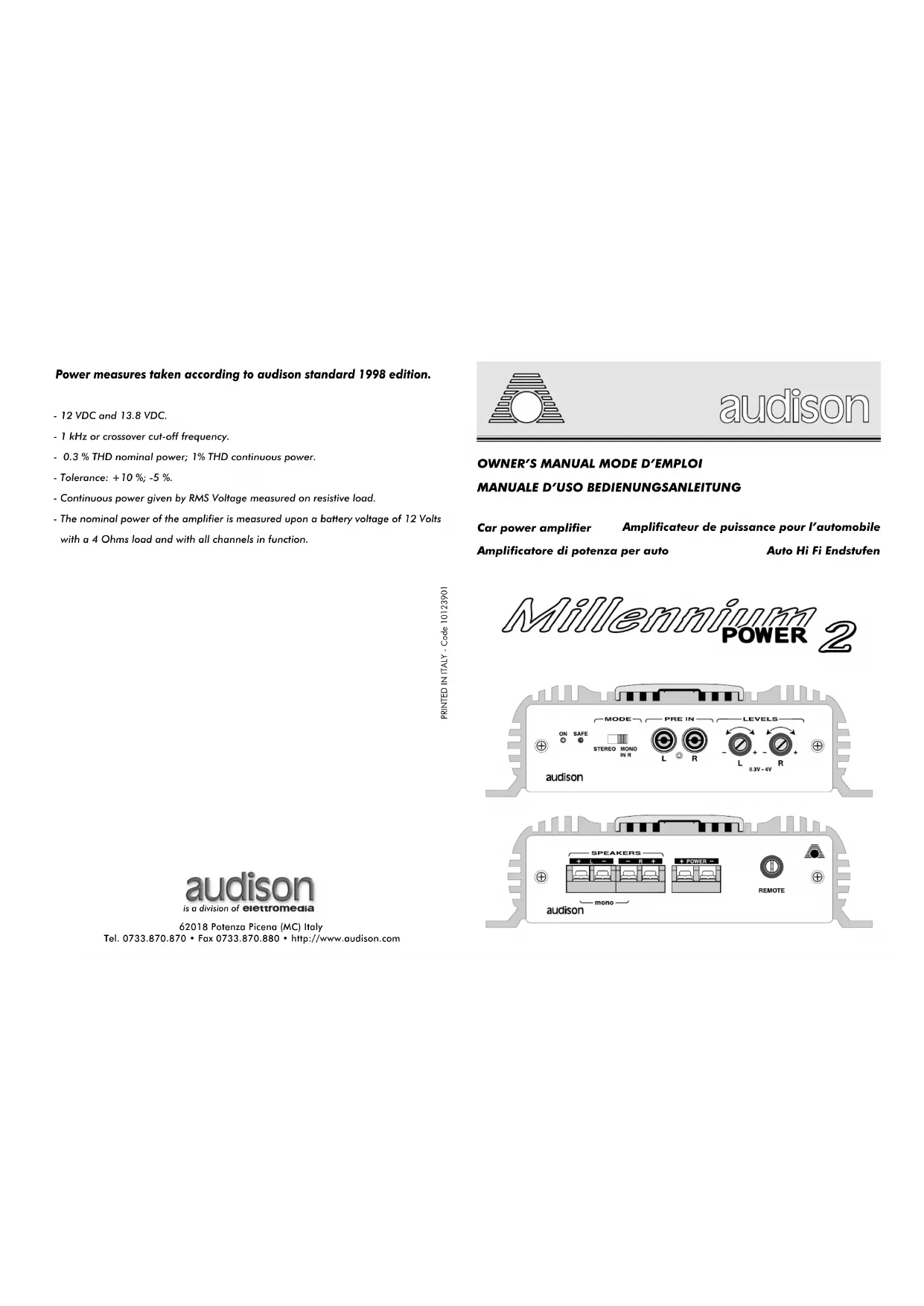

MODE D'EMPLOI Power 2 Millennium AUDISON

Amplificateur de puissance pour l'automobile

MP2. Ampli à deux canaux de dimensions compactes et à hautes caractéristiques musicales. Les éléments fondamentaux de leur circuit sophistiqué sont: stades "FRONT END" réalisés avec deux stades différentiels complémentaires, stades finals constitués de transistors en connexion Darlington, transistors finals chacun avec capacité en courant de 15 A et alimentation PWM à MOSFET avec une grande réserve d'énergie. Leur projet permet un fonctionnement facile sur charges nominales de 2 Ohm pour ce qui concerne la configuration stéréo et de 4 Ohm pour la configuration mono en pont. Ces caractéristiques permettent une grande souplesse d'utilisation, soit pour le pilotage des systèmes multivoies, soit pour la connexion avec des SUBWOOFER en mono ou en TRI-MODE.

PRÉCAUTIONS

- Pour un bon fonctionnement de l'appareil, il très important de veiller à l'installer dans un endroit où la température ne tombe jamais au dessous de 0°C et ne dépasse jamais 55°C. - L'installation doit se faire dans un endroit sec et bien ventilé. - L'alimentation est de type 12 VCC avec négatif à la masse. S'assurer que les caractéristiques de l'installation du véhicule soient indiquées pour ce type d'appareil. - Pour une conduite sans risque, nous conseillons un niveau d'écoute ne couvrant pas le bruit du trafic environnant.

INSTALLATION

Pour le montage utiliser les rondelles et vis fournies à cet effet. Pour un résultat optimum il est recommandé d'utiliser les éléments de la ligne audison cable suivants: câbles d'alimentation, câbles signal, câbles pour haut-parleurs, connecteurs RCA et tous les accessoires complétant le branchement.

ATTENTION

- ENTRÉES: Si la masse de sortie de l'auto-radio n'est pas la même que celle du châssis, relier le fil du câble isolant au châssis de l'auto-radio. - SORTIES: Ne jamais connecter entre elles ou sur la masse les sorties -R et -L. Avant d'utiliser un filtre crossover, s'assurer que les canaux n'ont pas de masse commune. - RÉGLAGES: Si des phénomènes de saturation apparaissent à un niveau de volume modéré, cela signifie que le signal sort distordu de l'auto-radio. En ce cas, abaisser le volume de l'autoradio jusqu'à ce que le phénomène disparaisse et régler ensuite les niveaux de l'amplificateur.

FRONT, SUBWOOFER AND FREQUENCY VARIABLE REAR WITH EXTERNAL ELECTRONIC CROSSOVER

FRONT, SUBWOOFER AND FREQUENCY VARIABLE REAR WITH FADER


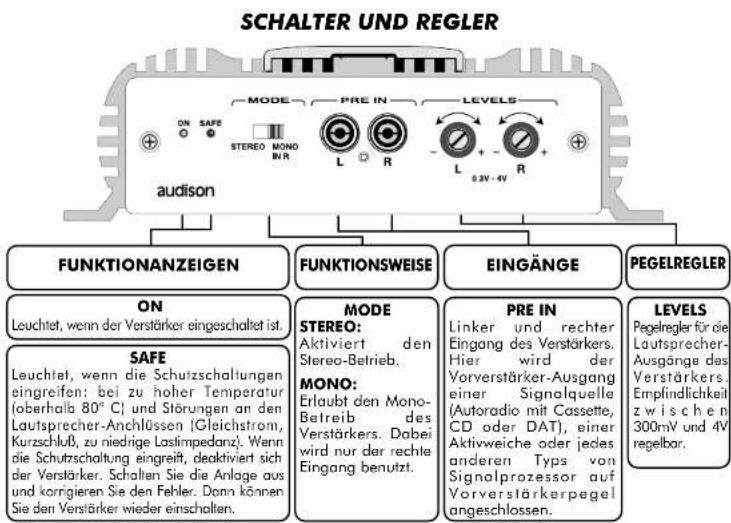

MILLENNIUM POWER 2 (MP2): EIGENSCHAFTEN

Il indique que l'amplificateur est activé.

SAFE

Il indique l'intervention des protections en cas de surchauffe (max 80° C) ou anomalies de sortie (présence d'un courant continu, court circuit ou impédance de charge très basse). L'intervention des protections rend l'amplificateur inopérant. Mettre l'amplificateur en position OFF, éliminer le problème et remettre en position ON.

MODE

STÉRÉO:

Il sélectionne l'ampli pour un fonctionnement stereo.

MONO:

Il sélectionne l'ampli pour un fonctionnement mono. Entrée utilisée: Right.

PRE IN

Entrées Left et Right de l'ampli. Elles peuvent être utilisées pour amplifier la sortie PRE d'une source de signal (radio,CD) ou celle d'un filtre actif électronique ou d'un quelconque modèle de signal à étage préamplifié.

LEVELS

Réglage de niveau de la sortie de l'ampli. La sensibilité varie de 300 mV à 4V.

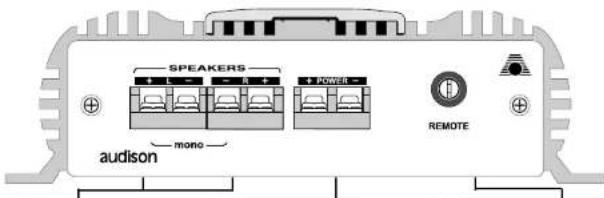

DISPOSITION DES BORNES DE CONNECTION

SPEAKERS L R POWER REMOTE mono audison

BORNES DE SORTIE

L/R

Sorties de puissance pour les canaux Left et Right de l'ampli. Connecter les hautparleurs selon les polarités indiquées.

MONO

Sorties pour la configuration mono en pont. A utiliser quand l'ampli est positionné sur MONO IN R au moyen du sélecteur situé sur le cadran antérieur de l'ampli.

BORNES

D'ALIMENTATION

POWER

Borne d'entrée pour l'alimentation de l'amplificateur. Connecter le positif et le négatif de la batterie avec les polarités indiquées. Le voltage doit être entre 11 et 15 VDC.

REMOTE

IN

Réglage d'activation pour l'amplificateur provenant de l'autoradio (ou de toute autre source avec une sortie pour le remote des amplificateurs). Le voltage appliqué doit être entre 7 et 15 VDC.
