| Type de produit | Amplificateur mono classe D pour subwoofer |
| Marque | Ground Zero |
| Modèle | GZPA 1.10000SPLHC |
| Catégorie | Autoradio |
| Puissance max (1 Ω, 10% THD) | 1 x 11000 W |
| Puissance max (2 Ω, 1% THD) | 1 x 4500 W |
| Puissance max (4 Ω, 1% THD) | 1 x 2200 W |
| Impédance stable | 1 Ω (mode single), 2 Ω (mode liaison) |
| Réponse en fréquence | 10 Hz – 250 Hz (±1 dB) |
| Filtre passe-bas | 35 Hz – 250 Hz, réglable |
| Filtre subsonique | 10 Hz – 70 Hz, réglable |
| Bass boost | 0 – +9 dB, fréquence 30 Hz – 90 Hz |
| Phase shift | 0° – 180°, réglable |
| Facteur d'amortissement | > 200 @4 Ω |
| Rapport signal/bruit | > 65 dB |
| Sensibilité d'entrée | 200 mV – 10 V |
| Rendement | > 89 % @4 Ω |
| Alimentation | 10 V – 16 V DC |
| Protection | LED de protection, thermique et électronique, fusibles externes |
| Entrées | 2 x RCA (L/R), entrée de télécommande, bornier d'alimentation (2 x 50 mm²) |
| Sorties | Bornier haut-parleur 2 – 8 Ω, sortie RCA pour liaison |
| Dimensions (L x H x P) | 625 x 75 x 300 mm |
| Poids | Environ 15 kg (estimation) |
| Entretien | Nettoyer avec un chiffon sec doux. Ne pas utiliser de produits chimiques. |
| Réparabilité | Fusibles remplaçables par l'utilisateur. Pour toute autre réparation, contacter le service après-vente Ground Zero. |
FOIRE AUX QUESTIONS - GZPA 1.10000SPLHC Ground Zero
Questions des utilisateurs sur GZPA 1.10000SPLHC Ground Zero
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Autoradio au format PDF gratuitement ! Retrouvez votre notice GZPA 1.10000SPLHC - Ground Zero et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GZPA 1.10000SPLHC de la marque Ground Zero.
MODE D'EMPLOI GZPA 1.10000SPLHC Ground Zero
La garantie est conforme aux droits legaux. Un return du produit défectueux doit être dans son emballage d'origine sur presentation du reçu ou de la facture incitant la description du défaut. La presente Garantie n'est pas applicable lorsque le produit a été endommage en raison : Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).
GROUND ZERO GMBH
Erlenweg 25; D - 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
Nous réservé le droit d'entreprenevre à l'avier nécessitément des modifications ou des améliorations au produit sans informer le client.
GROUND ZERO
MOBILE ENTERTAINMENT
Amplifier
Owner's manual
PLUTONIUM
GZPA 1.10000 SPL-HC
GZPA 2.20000SPL-HC
GROUND ZERO
MOBILE ENTERTAINMENT
La garantie est conforme aux droits legaux. Un return du produit défectieux doit être dans son emballage d'origine sur presentation du reçu ou de la facture indiquant la description du defaulted. La presente Garantie n'est pas applicable lorsque le produit a été endommage en raison : Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).
GROUND ZERO GMBH
Erlenweg 25; D - 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
Nous réservé le droit d'entreprenevre à l'avoir nécessitément des modifications ou des améliorations au produit sans informer le client.
GROUND ZERO
MOBILE ENTERTAINMENT
Amplificateur
Mode d'emploi
PLUTONIUM
GZPA 1.10000 SPL-HC
GZPA 2.20000SPL-HC
GROUND ZERO
MOBILE ENTERTAINMENT
Lire attentivement s.v.p.
GROUND ZERO you remercie d'avoir choisi un amplificateur de sa gamme.
Les Clients GROUINZERO sont habitués à la plus recente et(Meilleure Technologie
Ground Zero you souhaite de passer d'agreable moment avec ces modèles à haute
puissance Class D .
Introduction Amplificateur Class-D
These Amplificatour classes D Mono contribuient au titre installation avec des techniques de circuit moderme et un tres haut rendement a uniquexpiction de son impropionnant. Par la technique de circuit numéroïdans clus
l'allimentation et dans le traitement de signal, on c'est a attinéron de très hauts résultats car beaucoup de courant et à disposition. Pusque un très grand produit produit est aimé par les filtres différents et les circuits, ces amplificateurs destinés seulement pour des reproduction de fréquence profonds (Subwoofer) et ne peuvent pas servir pour des HP.
Par le code Linkmode, c'est devenu possible d'utiliser la piène productivité de 2 ampucillatrices pour un seul haut-partic. Particulièrement pour une reproduction de pression aoustique.
Signes Caracteristiques
- Etages terminaux haut courant pour la productivité maximum à une base tension de service
classé B le design pour un haut rendement.
Efficable >89%
Facteur de contrôle >200 @4Ω (GZPA 1.10000SPL-HC), >250 @4Ω (GZPA 2.20000SPL-HC)
Tension d'emploi: BC 10V ~16V Input
Technique de Liaison entre 1 amplificatour (GZPA 1.100005PL-HC)
1Ω stable (Technique de Liaison 2Ω) (GZPA 1.100005PL-HC)/2Ω stable (GZPA 2.200005PL-HC)
6-Allimentation (G2PA 1.10000SPL-HC) 12-Allimentation (G2PA 2.20000SPL-HC)
Alimentation/Protection par LED
Passc bas roglable
Filtro Subsonk
Phase Shift reglable 180
Chassis en Aulipodium
-Entree et sortie de Hione RCA
Ticommando hess dscctor
+08Basschoe
2x50mm²Batterie/MasseExteG/GZRA1.10000SP+HC)
4x50mm2Ballerie/MasseEntee(GZPA 2.2000SPL+HC)
Matériel et Outillage nécessaires à l'installation
Toumevis croix
Perceuse, meche a metaux 3mm (eventuelle)
- Vse defixation
Cable d'alimentation min. 2 x 50 mm² (GZPA 1.100005PL-HC) / 4 x 50 mm² (GZPA 2.200005PL-HC)
Cable de masse min. 2 x SD mm² (GZPA 1.100005PL-HC) / 4 x SD mm² (GZPA 2.200005PL-HC)
Cable Haut-parcour min. 6 mm² (GZPA 1.10000SPL-HC) / mind. 10 mm² (GZPA 2.20000SPL-HC)
Attention s.v.p!.
Dbrancher la batterie du vehicule avant installation
- Ne pas pereor dans le reservoir, la canalisation freins ou autres pleces importanbes du vehicule.
- Ne jamais passer les cédées sur un bord tranchant.
Mise en Garde
Le système audio de haute performance peut reproduire, dans les voitures, une intéresse sorore scniblable à un concert « LIVE » . Une durée extéme de musique peut provenquer la perte de l'audition ou une diminution de celle ci. L'écoute de musique à haut volume, en roulant, peut provenquer une diminution de l'attention. Dans votre intérêt et cette sécurité, nous vous consolciens d'écouter la musique avec un volume réduit en considérant.
Planification
Avant installation oes queiques points sont a prendre en considération
a) Attention au Choix de l'emploi du montage, une circulation d'aïre est nécessaire pour un bon fonctionnement des produits.
b) It est consellé d'utiliser les sorties Pré-ampli (RCA) de votre autoradio, si celui-ci est muni.
c) SII vouis ple, faibles attention a l'arrive de courant enere de ces appellés jusqu'a 1500 ampere s En raison de celui-ci il est recommendable d'adpter on consecuion oapparilage ecctique du vehicule. Par exemple, au moyen d'une ou plusieurs banliees supplémentaires. Une alimentation en courant ctaide trop faible pour neer vers des dettes dans le vehicule ainie qu'a la tage terminal.
Installation de l'amplicateur
a) Choissée l'emploiiel idéal pour que le cisèle soit sans difficulté avec un espace suffisant pour une circulation d'air et un refroidissement constant.
b) Utiliser l' amplificateur comme modèle pour marquer l'emplissement du montage, Retreter l' amplificateur et pincer 6 tous. Fier amplificateur à l'ode des vis gratuites à cet effet.

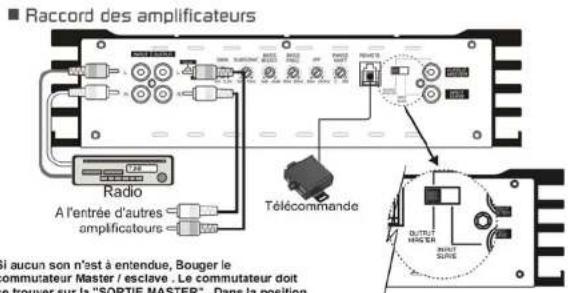

Connexion RCA - Mode Single
GZPA 1.10000SPL-HC
Connexion RCA - Technique de Liaison entre 1 amplificateur

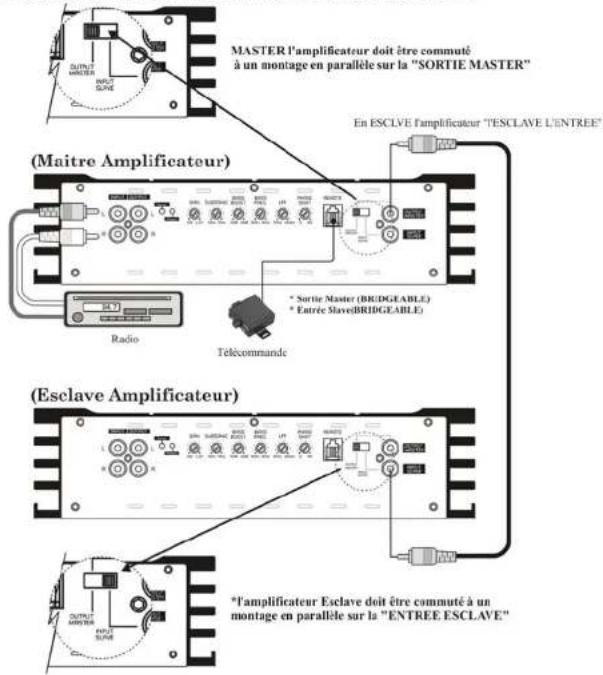

Raccord de plusieurs amplificateurs [Master et esclave ie raccord RCA]
GZPA 1.10000SPL-HC

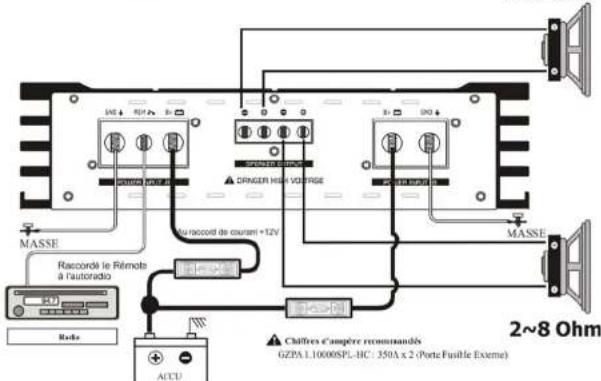

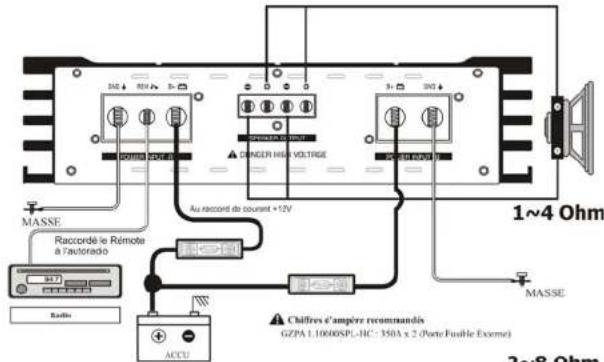

Connexion - Mode Single
GZPA 1.10000SPL-HC
2~8 Ohm

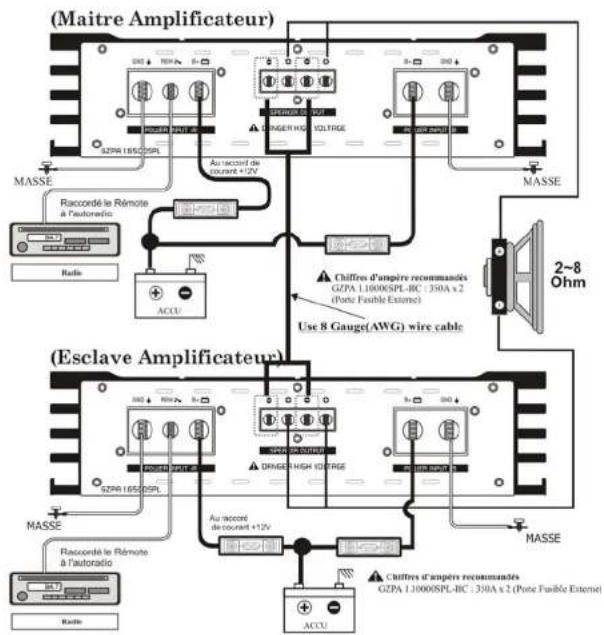

Connexion - Technique de Liaison entre 1 amplificateur
GZPA 1.10000SPL-HC
En Mode Link Mode / mode Master à l'implacateur à un peu contrôle sur l'implacateur ECLAVEEn Mode Link Mode, nos recommendations d'utiliser le circuit gauche installe et chaque module extrévent.

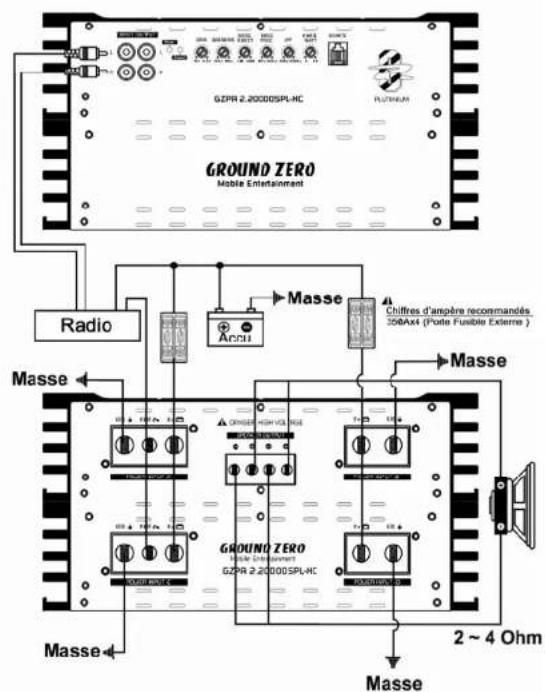

A Attenetion
Si you applique le mode Link Mode Impedanz des haut-parciras en dessous de 2 Ω
Le fait de connecter des apparilés avec une plus bas Impedanz peut endonnager l' amplificateur.
Et excède la garantie.
Connexion
Connexion
S'il vous plait, faites attention en serrant la batterie aux indications dans le mode d'emploi de notre vehicule.
+12V Allmentation
le raccorder en courant avec un cable de courant (50 millimetres) minimum des terminaux 12V de
I' amplificabour avoc + k terminai de la batterie.
Il'estnecessaryd'utiliser 2(GZPA1,0.10005P/L-HC)ou4(GZPA2,0.0005P/L-HC)Dos FortesFusibe aune distance maximum 20~cm de la batterie pour garantir the protection de l'ampicateur.
Assume-que you que ne sont pas autrenc enconnere au porte fusable, si vous connectez le cable a la batterie + . Celao pourrau causer des dommages à l'apparel et des panes.
Masse
distribuer la bottee et connectez les terminaux de masse au chinois du vehuelle. A distance de cable égale couper le cable, raccorder le sur le bornier - 12V.
les cables de masse auch brieft que possible (envoir 25~cm ). Assumez-vous qui sont sur un point de masse au vehelasse sans rouille, pas de peintures ou sailet au rordement de point de masse.
Remote
Connectez le nominal REM au Remont a sortie de toute une et au autre 12 V de la source comme par exemple au raccord d'artiste.
Mise en fonction de l'amplificateur
L'amplificateur so met automatique en fonction après avoir allumne titre Radio.
Attention: Voira Amplificateur s'estain automatiquelement lors du surchafté, mais se remèt en marchè des refroidissement.
Pour uneonne performance devoite Amplie signal d'entree doitetre parfaftement regle (200mV-10V).
Réglage de l'échelle audio/sensibilité d'entree
Etape 1 Regulator input level avec rotation sur la gauche, positionner sur MIN.
Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum.
Etape 3 Postponerment le regulateur input level sur un niveu de son agreeable a entendre.
Attention: Consérez qu'on CD rend à musique avec une dynamique supérieur et que ' échelle en est autant plus élevée que un autre réception Radio.
En cas... de non fonctionnement
L'amplicateur est equipier de protection thermique est de divers protection Electronique pour évier tous dommages sur l'amplicateur en cas de surchauffe de l'amplicateur l'aisser refroidir jusqu'à redemarage de l'amplicateur si l'amplicateur est en surcharge un indicate à led s allume et le système se coupe automatique, vérifier les branchements et impédances à l'avirer de l'amplicateur pour voir d'ou viet le problème, temps que l'ampi et trop chaud le voyant led de demarage ne s allumera pas l'aisser refroidir l'amplicateur. Avant demontage vérifie toujours votre installation, l'amplicateur et examiniez les haut-parle ainsi que le cablage toutes.
| Problème Problèmes | |
| L'amplificateur ne s'allume pas | • Examinez si le courant sur le terminal 12V.• Examinez si le Remote le terminal au moins 12 V DC.• Examine la masse et les protections.• Examine si le Protection LED éclairé. |
| La Protection LED s'éclairé si l'amplificateur est allumé | • Contrôle des cables de haut-parleur sur des courts-circuits.• Sépandre les cables de haut-parleur de l'amplificateur et alluméz. Si la Protection LED éclairé de nouveau, le problème ne se trouve pas à l'amplificateur, mais sur les haut-parleurs. |
| La protection Fuseible est brûlée | • Examinez si l'impédence du HP est correct.• Examinez le cable de courant et le chaudiès de vehicule sur des courts-circuits. |
| Surchauffe | • Examinez si le impédence HP est correct.• Examinez les haut-parleur sur des courts-circuits.• Examinez si ajuster de l'amplificateur une bonne circulation d'air et possible. |
| Le son est trop bas / des dérangements dans le son | • Examinez si l'entrée et la sortie de l'appareil convient.• Examinez le volume de votre autoradio.• Examinez les haut-parleur sur des courts-circuits.• Examinez si les fréquence sont correctement régles. |
| Un Bruit de sifflement / le bruit du moteur dans les haut-parleurs | • Examinez les haut-parleurs sur des courts-circuits et la liaison de masse.• Sépandre toutes les liaisons RCA de l'amplificateur. Si le fait de siffier / le bruit de moteur se tait, examinez les liaisons RCA.Examine alors la fonction |
Données Technique
| Model GZPA 1.10000SPL-HC | GZPA 2.20000SPL-HC | |
| Pulsance max @ 1 Ω,10% THCEA Standard CEA-2006-A | 1 x 11000W -- | |
| Pulsance max @ 1 Ω,1% THCEA Standard CEA-2006-A | 1 x 8800W -- | |
| Pulsance max @ 2 Ω,1% THCEA Standard CEA-2006-A | 1 x 4500W 1 x 17600W | |
| Pulsance max @ 4 Ω,1% THCEA Standard CEA-2006-A | 1 x 2200W 1 x 9000W | |
| Pulsance max @ 2ΩLiaison entre 2 ampli1% THD | 1 x 17600W -- | |
| Facteur de contrôle | >170 (100Hz @ 4 Ω) | >250 (100Hz @ 4 Ω) |
| Signal to noise ratio >65 dB >65 dB | ||
| Filtre passé bas régiable 35Hz | ~ 250Hz 35Hz ~ 250Hz | |
| Subsonic filter 10Hz ~ 70Hz 10Hz ~ 70Hz | ||
| Bass boost 0 ~ +9dB | 0 ~ +9dB | |
| Bass boost fréquence | 30Hz ~ 90Hz 30Hz ~ 90Hz | |
| Phase shift 0 ~ 180° | 0 ~ 180° | |
| Réponse en fréquence | 10 Hz ~ 250 Hz(+/- 1dB) | 10 Hz ~ 250 Hz(+/- 1dB) |
| Effécacité @ 4 Ω | 89% | 89% |
| Sensibilité Entrée | 200mV bis 10V (+/- 5%) | 200mV bis 10V (+/- 5%) |
| DimensionsLargeurxHauteurxLongeur mm | 625 x 75 x 300 mm | 870 x 75 x 300 mm |
| DimensionsLargeurxHauteurxLongeur inch | 24.61" x 2.95" x 11.81" | 34.25" x 2.95" x 11.81" |
