Type d'amplificateur	Classe D mono pour subwoofer
Puissance de sortie RMS (4 Ω)	1250 W
Impédance de charge minimale	1 Ω (en mode normal), 2 Ω en mode bridge (2 amplis)
Filtre passe-bas	Réglable de 30 à 250 Hz
Filtre subsonique	Réglable de 5 à 30 Hz
Phase	Réglable 0-180°
Bass boost	0 à +9 dB (30-60 Hz)
Sensibilité d'entrée	200 mV à 9 V (via RCA)
Tension d'alimentation	12-16 V DC (max 16 V)
Fusible recommandé	200 A ANL (à moins de 20 cm de l'ampli)
Facteur d'amortissement	>180 à 100 Hz (4 Ω)
Double alimentation stabilisée	Oui
Mode Master/Slave	Oui (pour bridge)
Entrées	RCA (stéréo), télécommande de basses, liaison Master/Slave
Sorties	RCA (pass-through), bornier haut-parleur (1 canal)
Indicateurs LED	Bleu (marche), orange (protection/surchauffe)
Refroidissement	Passif (ailettes en aluminium)
Dimensions (L x l x H)	Environ 500 x 250 x 60 mm
Poids	Environ 5 kg
Garantie	Conforme aux droits légaux (défauts de fabrication)
Accessoires inclus	Télécommande de basses, notice d'utilisation

FOIRE AUX QUESTIONS - GZNA 1.2500DXII Ground Zero

Comment brancher l'amplificateur GZNA 1.2500DXII ?

Connectez le câble d'alimentation +12V à la borne BATT (via un fusible 200A), la masse à GND, et le signal remote à REM. Branchez les RCA de l'autoradio à l'entrée. Reliez le subwoofer à la sortie haut-parleur. Assurez-vous que la batterie est débranchée avant l'installation.

Quel fusible utiliser et où le placer ?

Utilisez un fusible ANL de 200 A placé entre la batterie et l'amplificateur, à moins de 20 cm de l'ampli. Ne dépassez pas cette distance pour éviter les risques d'incendie.

Quelle impédance de haut-parleur est supportée ?

L'amplificateur est stable en 1 Ω en mono. En mode bridge (deux amplis), l'impédance minimale est de 2 Ω. Ne descendez pas en dessous sous peine de déclencher la protection.

Comment régler le gain d'entrée ?

Mettez le régulateur INPUT LEVEL sur MIN. Augmentez le volume de l'autoradio aux 2/3 du maximum. Tournez ensuite le régulateur jusqu'à obtenir un niveau sonore agréable sans distorsion.

Que signifie le voyant orange (PROTECTION) ?

Le voyant orange indique une protection active : court-circuit des haut-parleurs, surchauffe ou impédance trop basse. Vérifiez le câblage, l'impédance et la ventilation. L'ampli se remet en marche automatiquement après refroidissement.

Comment utiliser le mode esclave (bridge) ?

Connectez la sortie MASTER OUT du premier ampli à l'entrée SLAVE IN du second. Réglez le switch du premier sur MASTER, du second sur SLAVE. Branchez le haut-parleur sur les bornes positives des deux amplis (pont). Consultez le schéma de la notice.

Quelle est la puissance RMS réelle de cet amplificateur ?

D'après la notice, la puissance RMS est de 1250 W sous 4 Ω. Les valeurs exactes dépendent de la tension d'alimentation et de l'impédance.

Puis-je brancher un subwoofer de 2 ohms ?

Oui, l'amplificateur est stable en 1 Ω, donc un subwoofer de 2 Ω est parfaitement compatible. Assurez-vous que le câblage est correct et que l'impédance totale ne descende pas sous 1 Ω.

Comment installer la télécommande de basses ?

Branchez la télécommande fournie sur la prise REMOTE CONTROL de l'amplificateur. Placez-la à portée de main dans l'habitacle. Elle permet d'ajuster le niveau des basses (Bass Boost) en temps réel.

Que faire si l'ampli ne s'allume pas ?

Vérifiez la connexion +12V (BATT), la masse (GND), le signal REM (doit recevoir 12V de l'autoradio), et l'état du fusible 200A. Si tout est correct, testez avec une autre source REM.

MODE D'EMPLOI GZNA 1.2500DXII Ground Zero

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du rou ou de la facture indiquant le description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP/Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplifier

Owner's Manual

NUCLEAR

GZNA 1.2500DXII

GROUND ZERO

MOBILE ENTERTAINMENT

PLEASE READ BEFORE INSTALLATION

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du rou ou de la facture indiquant le description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP/Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

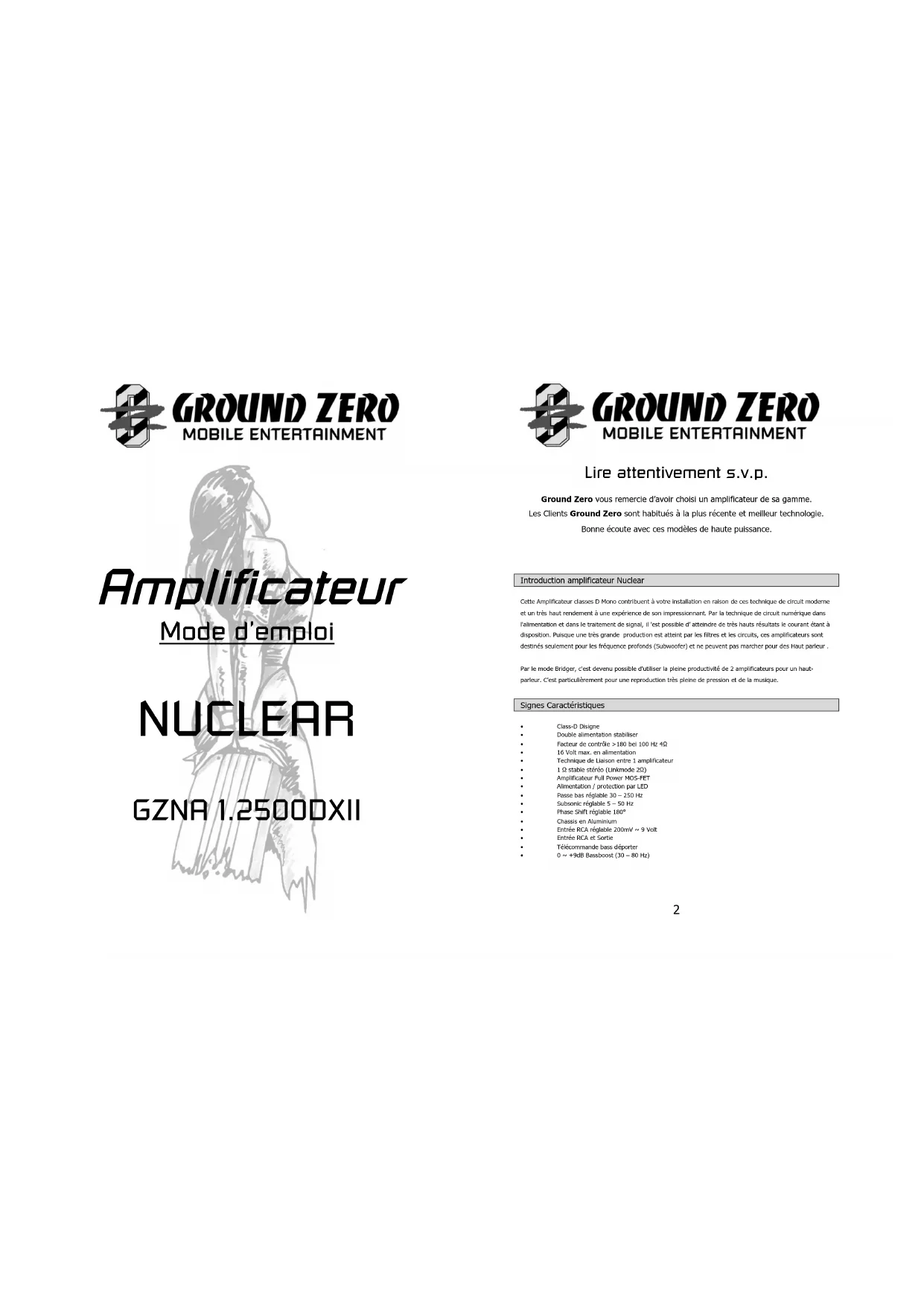

Amplificateur

Mode d'emploi

NUCLEAR

GZNA 1.2500DXII

GROUND ZERO

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

Ground Zero vous remercie d'avoir choisi un amplificateur de sa gamme.

Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie.

Bonne écoute avec ces modèles de haute puissance.

Introduction amplificateur Nuclear

Cette Amplificateur classes D Mono contribuent à votre Installation en raison de ces technique de circuit moderne et un très haut rendement à une expérience de son impressionnant. Par la technique de circuit numérique dans l'alimentation et dans le traitement de signal, il est possible d'attendre de très hauts résultats le courant étant à disposition. Puisque une très grande production est attent par les filtres et les circuits, ces amplificateurs sont destinés seulement pour les fréquence profonds (Subwoofer) et ne peuvent pas marcher pour des Haut parleur.

Par le mode Bridger, c'est devenu possible d'utiliser la pleine productivité de 2 amplificateurs pour un haut-parleur. C'est particulièrement pour une reproduction très pleine de pression et de la musique.

Signes Caractéristiques

Class-D Design
Double alimentation stabiliser
• Facteur de contrôle >180 bei 100 Hz 4Ω
• 16 Volt max. en alimentation
• Technique de Liaison entre 1 amplificateur
• 1.9 stable stéréo (Linkmode 29)
• Amplificateur Full Power MOS-EET
• Alimentation / protection gas LED
Press has rígilsko 30 – 252 Hz
1250 Sub-Republic 30 - 250
Sustainable Regulable 5 - 301
Phase shift, regulate
- Chassis on Aluminium
- Entrec RCA réglable 200mV \~ 9 Volt
• Entrée RCA et Sortie
• Télécommande bass déporter
0 \~ +9dB Bassbost (30 - 60 Hz)

Matériel et Outillage nécessaires à l'installation :

• Toumevis à croix
• Perceuse, mèche à métaux 3 mm
- Vis de fixation
- Câbie d'allimentation min. 35 mm ^2
• Câble de masse min. 35 m
• Câble haut-parcurs min. 2 x 4 mm ^3

Attention s.v.p. !

• Débrancher la batterie du véhicule avant l'installation ( Ces instructions font référence dans l'AUTOMOBILEI)
• Ne pas percer dans le réservoir, la canalisation freins ou autres pièces importantes du véhicule.
• Ne jamais passer les câbles sur un bord tranchant. Il est recommandé, une alimentation en courant de l'étage terminal avec une batterie supplémentaire (GZBP 12.2500 GZPP ou 12.3500) pour mémorles-tampons pour garanir une tension de service stable.

Mise en garde!

Le système audio de haute performance peut reproduire dans les véhicules, une intensité sonore semblable à un concert « LIVE ». Une durée extrême de musique peut provoquer la porte de l'audition ou une diminution de celle cl. L'écoute de musique à haut volume, en roulant, peut provoquer une diminution de l'attention. Dans votre Intérêt et votre sécurité, nous vous consellons d'écouter la musique avec un volume réduit en conduisant.

Planification:

Avant l'installation ces quelques points sont à prendre en considération

a) Attention au choix de l'emplacement du montage, une circulation d'air est nécessaire pour un bon fonctionnement des apparels.
b) Il est conseillé d'utiliser les sorties Pré-Ampli (RCA) de votre autoradio, si celle d est munie.

Installation de l'amplificateur :

a) Choissez l'emplacement idéal pour que le câblage soit posé sans difficulté avec un espace suffisamment pour une circulation d'air et un refroidissement constant,
b) Utiliser l'amplificateur comme modèle pour marquer l'emplacement du montage. Retrer l'amplificateur et percer 4 trous. Fixer l'amplificateur à l'aide des vis prévues à cet effet.

Mise en garde:

Montez ce système de façon à ce que les raccordements électroniques soient protogées d'éventuelles détériorations.

Les câbles électriques +12V DC coté batterie doivent être protégés et prenez garde à ce que la Radio et/ou autres appareils soient éteints lors du branchement.

Pulsque cet étage terminal ne possède aucune protection intégrée, il est absolument nécessaire de rajouter un porte fusible ANL contenu dans la boite de 200 A. Le cablage entre l'amplificateur et le porte fusible de protection devra faire au maximum 20 cm! S'il vous plaît, faites attention à ced au diagramme de raccord sur la page suivante!

Connexion

5

Connexion et réglages

1	Raccordement haut-parleur	Entrée des Branchmont Subwoofer
2	Alimentation	GND -> Entrée MasseREM -> Entrée RemoteBATT -> +12 Volt
3 Indicateur d'état		BLEU - OXROUGET - PROTECTION
4 Entrée RCA		A ces records, vous connectez le RCA. Pour éviter des Pertes de Son,utilisez, s'il vous plaît, dos RCA de haute qualité.
5 Entrée RCA		A ces records, vous connectez le RCA. Pour éviter des Pertes de Son,utilisez, s'il vous plaît, des RCA de haute qualité.
6 Réglage du Gain d'entrée		Avec ce régulateur on règle la sensibilité d'entrée.
7 Réglage du Bass Boost		Avec le compteur sur règles le Bass Boost 0 à +9 dits.
8 Réglage du Subsonic		Avec le filtre de Subsonic seul les fréquences profondes,dans le domaine de 5 - 50 hertz son filmer. Cela baissele centre de répartition mécanique et augmente lacapacité admise du Subwooferl connecté.
9 Cinch Ausgänge Sorte RCA pour amplificateurs.
10 Réglage Low Pass		Réglce lo Lowpass variable la fréquence avec lo régulateur sur lafréquence souhaitée. 30 - 250 Hz
11 Réglage de la Phase		Ce régulateur / le commutateur vous permet d'adaprer le Subwooferlicorrectement en phase au système avant.
12 Remote Control entrée		Télscormande à raccordur à L'ampli de puissance.
13 Slave In Anschluss		Au raccord de l'amplificateur esclave dans le mode esclave. Cf. la page8
14 Master Out Anschluss		Au raccord de l'amplificateur de Master dans le mode Esclave. Cf. lapage 8
15 Master / Slave SwitchSchalter		Ia vous choisissez avec le solécteur le mode , ce l'amplificateurMaître ou Esclave. la page 8
16 Kondensator Anschluss		Ia vous pouvez connecter optionnel un condensateur de mémoire-tampion

Mise en marche de l'amplificateur

L'amplificateur s'allume automatiquement quelques secondes après la mise en marche de la Radio.

Attention, votre Ampificateur s'éteint automatique ment lors de surchauffe, mais se remet en marche des refroidissement.

Réglage de l'échelle Audio/ Sensibilité

Etape 1 Régulateur "INPUT LEVEL" 2 avec rotation sur la gauche, positionner sur MIN

Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum

Etape 3 Positionner maintenant le Régulateur "INPUT LEVEL" sur un niveau de son agréable à entendre

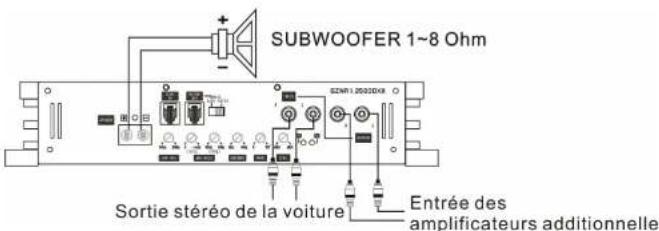

Branchement des Haut Parleurs

En cas de on fonctionnement

Problèmes Contrôle		Aide
Pas de son	Voyant PWR allumé?	Vérifier le fusible, Contrôler le Câble REMOTE, Contrôler le+12Voit et la masse
	Voyant PROTECTION est allumée Court circuit des Hau t-parleurs, ampli surchauffée ou déoctuxux
Ampli se met Pas en marché	Pas d'alimentation	Vérifier le + 12 voit, la masse, le fusible
Ampli se met en PROTECTION a haute Volume	Vérifier l' Impédance des Haut-parleurs	Vérifier si l' Impédance sur les connecteurs de s haut-parleurs n'est pas en dessous de 40
Pas de son sur 1 canteux	Vérifier câble RCA et ou câble Haut-parleurs	Câble ou prise (RCA) péfectueux
