GZPA 1.8000SPLHC - Autoradio Ground Zero - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Amplificateur audio
Puissance nominale	Non précisé
Impédance des haut-parleurs	2 - 4 ohms
Réponse en fréquence	Non précisé
Entrées	RCA
Sorties	Haut-parleurs, Subwoofer
Type de montage	Montage en voiture
Protection	Protection contre surcharge et court-circuit
Alimentation	12 V DC
Dimensions	Non précisé
Poids	Non précisé
Canaux	Mono
Type de filtre	Filtre passe-bas
Distorsion harmonique totale	Non précisé
Rapport signal/bruit	Non précisé
Refroidissement	Ventilateur intégré

FOIRE AUX QUESTIONS - GZPA 1.8000SPLHC Ground Zero

Comment puis-je installer le Ground Zero GZPA 1.8000SPLHC ?

Pour installer le Ground Zero GZPA 1.8000SPLHC, commencez par déconnecter la batterie de votre véhicule. Suivez ensuite le manuel d'installation fourni pour connecter correctement les fils de puissance, de mise à la terre et de haut-parleurs. Assurez-vous que toutes les connexions sont sécurisées avant de rebrancher la batterie.

Quelle est la puissance de sortie du Ground Zero GZPA 1.8000SPLHC ?

Le Ground Zero GZPA 1.8000SPLHC a une puissance de sortie maximale de 8000 W, offrant une performance audio puissante pour votre système de son.

Que faire si l'autoradio ne s'allume pas ?

Si l'autoradio ne s'allume pas, vérifiez d'abord les connexions de la batterie et assurez-vous qu'elles sont bien en place. Vérifiez également si le fusible de l'autoradio est grillé et remplacez-le si nécessaire. Si le problème persiste, il pourrait y avoir un problème interne nécessitant l'assistance d'un professionnel.

Comment régler les paramètres audio sur le Ground Zero GZPA 1.8000SPLHC ?

Pour régler les paramètres audio, utilisez les boutons de contrôle situés sur l'autoradio. Accédez au menu des réglages audio pour ajuster les niveaux de basses, médiums et aigus selon vos préférences. Consultez le manuel d'utilisation pour des instructions détaillées.

L'autoradio émet un bruit de fond, que faire ?

Un bruit de fond peut être causé par une mauvaise mise à la terre ou des interférences. Assurez-vous que tous les câbles sont correctement isolés et que la mise à la terre est solide. Si le problème persiste, essayez de changer l'emplacement de l'autoradio ou consultez un professionnel.

Puis-je connecter mon smartphone au Ground Zero GZPA 1.8000SPLHC ?

Oui, vous pouvez connecter votre smartphone à l'autoradio via un câble auxiliaire ou en utilisant un adaptateur Bluetooth si votre modèle le permet. Consultez le manuel pour les options de connexion spécifiques.

Comment mettre à jour le firmware de l'autoradio ?

Pour mettre à jour le firmware du Ground Zero GZPA 1.8000SPLHC, visitez le site web du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour en toute sécurité.

Quelles sont les dimensions du Ground Zero GZPA 1.8000SPLHC ?

Les dimensions du Ground Zero GZPA 1.8000SPLHC sont 50 cm x 25 cm x 15 cm, ce qui le rend adapté à la plupart des emplacements standard pour autoradios.

MODE D'EMPLOI GZPA 1.8000SPLHC Ground Zero

En linkmode, amplicatore MAster A un plein contris sur lampifcaureur ESCLAVE

Nous repondans dulher le circuit gauche instale et aucun module exteleur

Achtung / Caution / Attention

Si vous applique le linkmode, Timpedance des haul-parleurs pas en dessous de 2 Ohm.

Le faill de connecter des appareils avec une plus bas impedance peut endommager l'ampicaleur

Anschlusse

La garantie est conforme aux droits legaux. Un retour du produit défectueux doit être dans son embaillage d'origine sur presentation du recu ou de la facture indiquant la description du défaut. La presente Garantie n'est, pas applicable lorsque le produit a été endommage en raison : Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous réservé le droit d'entreprenevre à l'avoir nécessitément des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplifier

Owner's manual

PLUTONIUM

GZPA 1.8000 SPL-HC

GROUND ZERO

MOBILE ENTERTAINMENT

Si vous apoliguer le linkomde, l'impedance des haut-paréurs pas en dessous de 2 Ohm.
Le fait de connecter des appariës avec une plus bas impédance peut endommager l'ampicatriceur.
Et explué de la garantie.

Connections

La garantie est conforme aux droits legaux. Un retour du produit défectueux doit être dans son embalpage d'origine sur presentation au reçu ou de la facteur induit la description du défaut. La presente Garantie n'est pas applicable lorsque le produit a été endommage en raison : Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etct.).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous réservé le droit d'entreprenevre à l'avvenir nécessitément des modifications ou des améliorations au produit sans informer le client.

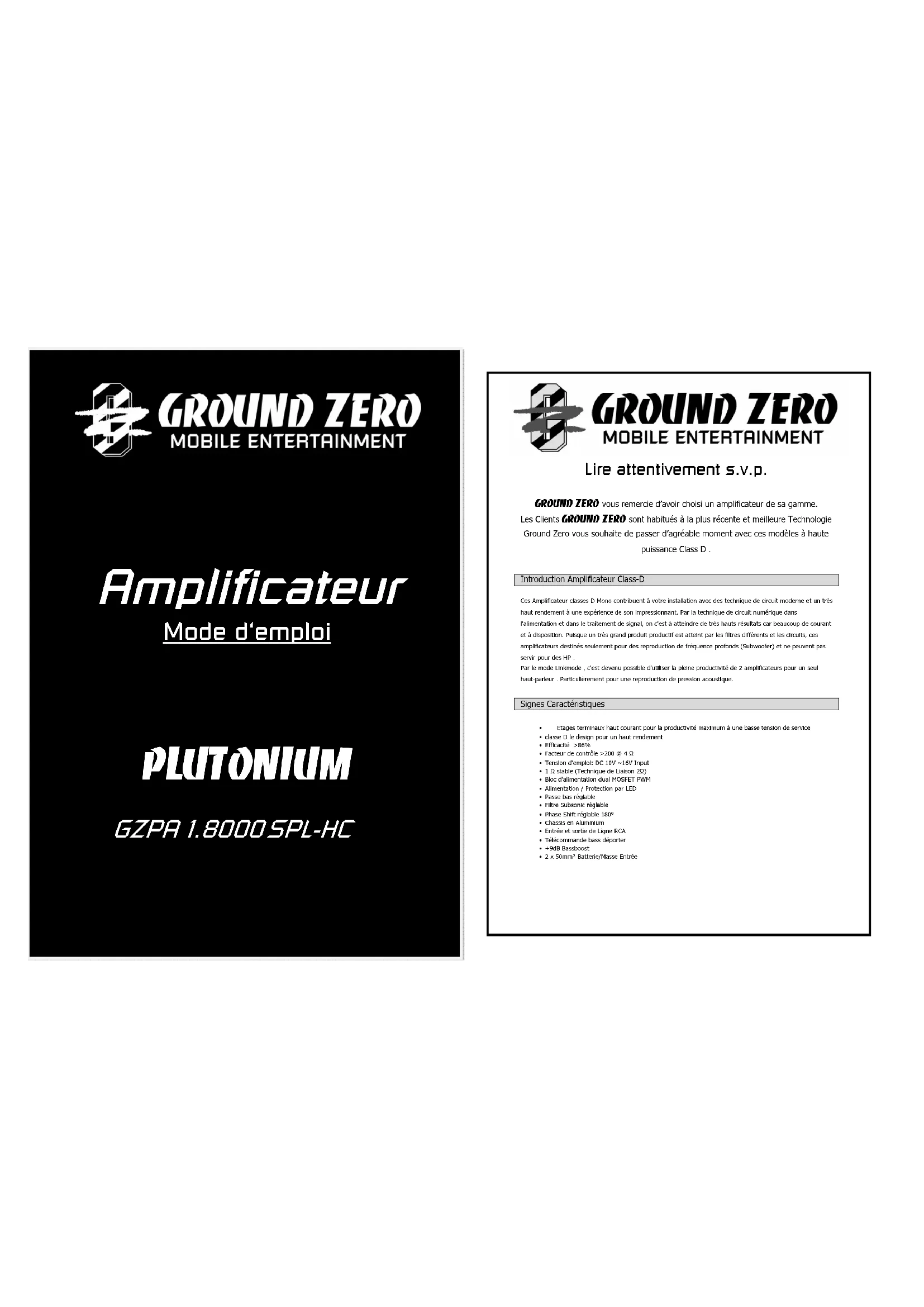

GROUND ZERO

MOBILE ENTERTAINMENT

Amplificateur

Mode d'emploi

PLUTONIUM

GZPA 1.8000 SPL-HC

GROUND ZERO

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

GROUND ZERO vous remercie d'avoir besoin un amplificateur de sa gamme.

Les Clients GROUNDEDERO sont habitués à la plus récente et(Meilleure Technologie

Ground Zero you souhaite de passer d'agreable moment avec ces modetes à haute

puissance Class D .

Introduction Amplificateur Class-D

Ces Amplificateurs classes D Mono contribuient à votre installation avec des techniques de circuit moderne et un très haut rendrement à une expérience de son Impressionant. Par la technique de circuit numérique dans l'allimentation et dans le traitement de signal, on c'est à attinelné de très hauts résultats car beaucoup d'ouarant et à disposition. Pulsque un très grand produit produit est atteint par les filtres différents et les circuits, ces amplifieurs destinés seulement pour des réproduction de fréquence profords (Subwoofer) et ne peuvent pas servir pour des HP .

Par le mode Linkmode , ce dévenu possible d'utiliser la piètre productivité de 2 amplificateurs pour un seul haut-païre . Particulièrement une reproduction de pression acquastique .

Signes Caracteristiques

• Etages terminaux haut courant pour la productivité maximum à uneasse tension de service
• classe D le design pour un haut rendement
  Efficacte>86%
  Facteur de contrôle >200 @ 4Ω
  Tension d'emploi: DC 10V ~16V Input
  1Ω stable (Technique de Liaison 2Ω)
• Bloc d'allmentation dual MOSFET PWM
• Alimentation / Protection par LED
  Passabregiable
  Filtre Subsancrregable
  Phase Split nogeable 150
  Chassis en Alup
  -Entree et sortie de Iune BCA
• 1.2018年1月1日
  -2×50mm² Battery/Passage Entries

Matériel et Outillage nécessaires à l'installation

Tournevis a croix
Perceuse, meche a metaux 3mm (eventuele)
- VIs de fixation
Cable d'alimentacion min. 2× 50mm^2
Cablede mase min-2x50mm
Cable Haut-parleur min.6mm

Attention s.v.p.!.

• Disbrancher la batterie du veshiguls avant l'installation
• Ne pas pccer dans le reservolr, la canalssation freins ou autres pioces Importantes du vehicule.
• Fe jamais passera les cables sur un bord tranchant.

Mise en Garde

Le système audio de hauteur performance peut reproduire, dans les voitures, une intensité sonore sensibla à un concert « LIVÉ » . Une durée extérente de musique peut prévaquer la pére de l'audition ou une diminution de ceil cl. L'écoute de musique , à haut volume, en rouant, peut prévaquer une diminution de l'attention . Dans notre intérêt et votre sécurité , nous vous consellons d'écouter à musique avec un volumé réduit en conduitsant

Planification

Avant l'installation ces quelques points sont à prendre en considération

a) Attention au choux de l'emplacement du montage, une circulation d'ar est nécessaire pour un bon fonctionnement des appearels.
b) Il est consellé d'utiliser les sorties Pré-ampli (RCA) de votre autoradio, si celui-d'en est munit.
c) S'il vous plait, faites attention à l'entrée de courant énorme de ces appariats jusqu'à 600 ampères. En raison de colu et il est recommendable d'adaptec an conséquence l'apparillage électrétique du vehiclule. Par exemple, au moyen d'une ou plusieurs batteries supplémentaires. Une alimentation en courant établit trop faible peut mener vers des défaut dans le vehiclule ainsi qu'à l'lage terminal.

Installation de l'amplicateur

a) Choisissez l'emplacement idéel pour que le cédage soit posé sans difféilie avec: un espace suffisantment pour une circulation d'air et un réodiffusion constant.
b) Utiliser l'amplificateur comme modele pour marquer l'emplacement du montage. Retraire l'amplificateur et pearché cinq. Fixer l'amplificateur a laide des vis prevues a cet effet.

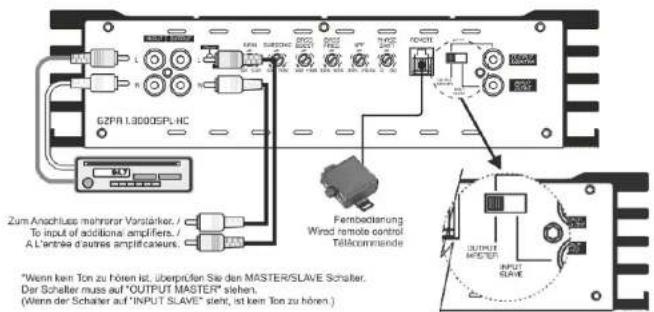

Connexion RCA - Mode Single

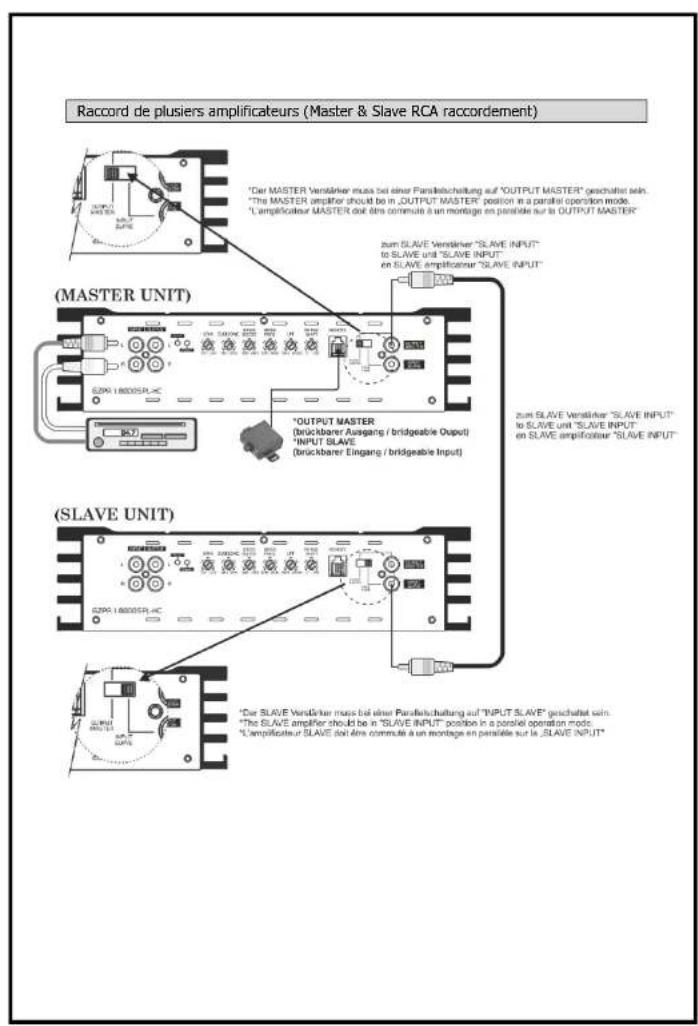

Raccord des amplificateurs

If no sound, please check MASTERS/AVE switch. The mode switch should be in _OUTPUT / _MASTER' position, and the output of the MASTERS/AVE switch should be in _INPUT / _MASTER' position.
"Si ciao non se è a entanduce, bouger le commutateur MASTER/SLA/E. Le commutateur doituprocarre sur le'OUTPUT MASTER." (2017)

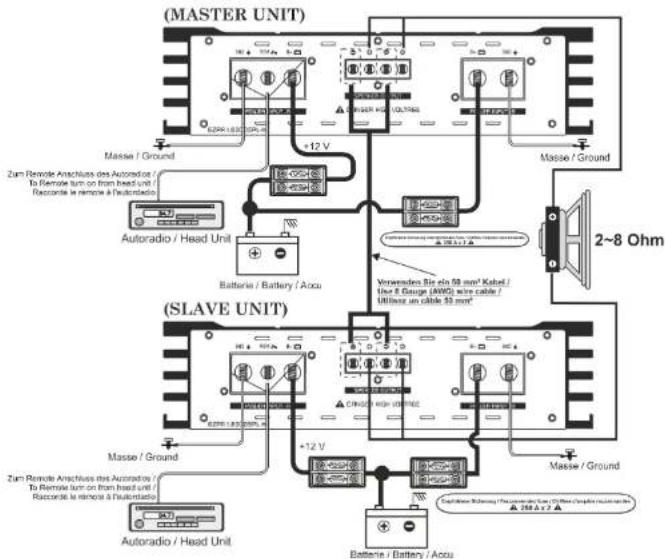

Connexion linkmode

En linkmode, amplicatore MAster A un plein contris sur lampifcauseur ESCLAVE

Nos reponds dutilier le circuit gauche installe et aucun module exterieur

Achtung / Caution / Attention

Si vous applique le linkmode, Timpedance des haul-parleurs pas en dessous de 2 Ohm.

Le fait de connecter des apparciels avec une plus bas impedance peut endommager l'ampicaleur

El expliu de la garantie

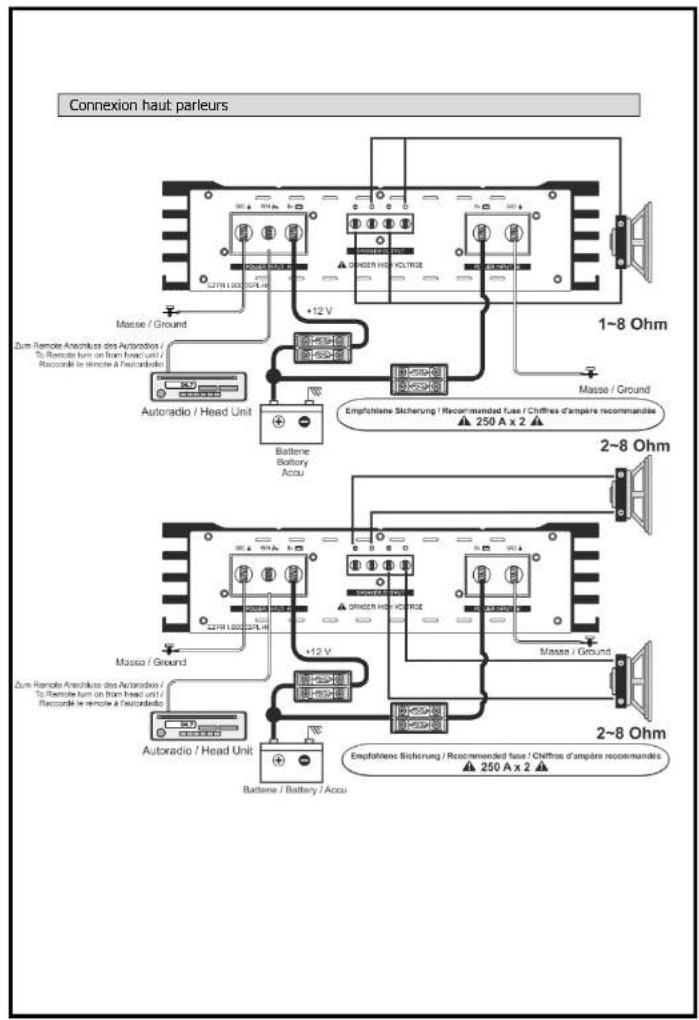

Connexion

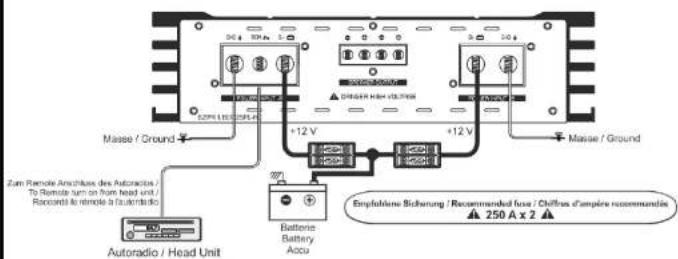

S'il vous plait, faites attention en serrerant la batterie aux indications dans le mode d'emploi de votre vehicule.

+12V Alimentation

le raccorder en courant avec un cable de courant (50 millimetres 2) minimum des terminaux 12V de

I amplificatour avec + le terminal de la batterie.

Il est nécessaire d'utilier 2 des portes flushe à une distance maximum 20 cm de la batterie pour garantir la protection de l'amplicateur.

Assume you can not pas enconnre connexe au porte fusible, si you connectez le cable a la batiere + Cea pourrait causer des domines a l'appareil et des pannes.

Masse

debrancher la batterie et connectez les taux de masse au chinois du vehieu. A distance de cable égale couper le cible, m'accordé le sur le bonier -12V.

les câbles de masse aussi bien que possible (enviroy 25 cm). Asscuse vous qui sont sur un point de masse au véhicule sans rouille, pas de peintures ou saufé autour du raccordement de point de masse.

Remote

Connecté le terminal RCM au Remont la sortie de voire unile ou a autre 12 V de la source comme par exemple au raccord d'antenne.

Mise en fonction de l'amplificateur

L'amplifieur se met automatique en fonction après avoir allume notre Radio.

Attention: Voire Amplificateur s'esteient automatiqueement lors de surchauffe, mais se remet en marche des

refroidissement.

Pour une bonne performance de cette Ampli le signal d'entree doit etre parfamement regle (200mV - 10V).

Réglage de l'échelle audio/sensibilité d'entree

Etape 1 Regulateur input level avec rotation sur la gauche, positionner sur MIN.

Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum.

Etape 3 Positioner maintainant le regulateur input level sur un niveau de son agreable a entender.

Attention: Considéré qu'un CD rend la musique avec une dynamique supérieur et que l'échelle en est autant plus élevée qu'avec une réception Radio.

En cas... de non fonctionnement

L' amplificateur es equipier de protection thermique est de divers protectionlectronique pour évierter tous dommages sur l' amplificateur en cas de surchauffe de l' amplificateur l'aiser refroidir jusqu'à redemarage de l' amplificateur si l' amplificateur est en surcharge un indicateur à ledts s'allume et le systeme se coupe automatiquement, verifier les branchements et l'impédances à l'arriver de l' amplificateur pour voir d'ou vient le problème, temps que l' ampli et trop chaud le voyant le de démarage ne s'allumera pas l'aiser refroidir l' amplificateur. Avant demontage vérifie toutes votre installation, l' amplificateur et examinéz les haut-parieur ainsi que le câblage toujours.

Problème	Problèmes
L'amplificateur ne s'allume pas	• Examinez si le courant sur le terminal 12V.• Examinez si le Remote le terminal au moins 12 V DC.• Examine la masse et les protections.• Examinez si le Protection LED éclaire.
La Protection LED s'éclaire si l'amplificateur est allumé	• Contrôle des cables de haut-parleur sur des courts-circuits.• Séparez les cables de haut-parleur de l'amplificateur et allumé. Si la Protection LED éclaire de nouveau, le problème ne sa trouve pas à l'amplificateur, mais sur les haut-parleurs.
La protection Fuseible est brûlée	• Examinez si l'impédences du HP est correct.• Examinez le cable de courant et le chassis de vehicule sur des courts-circuits.
Surchauffe	• Examinez si le l'impédence HP est correct.• Examinez les haut-parleur sur des courts-circuits.• Examinez si autour de l'amplificateur une bonne circulation d'air et possible.
Le son est trop bas / des dérangements dans le son	• Examinez si l'intérêt et la sortie de l'appareil convient.• Examinez le volume de votre autoradio.• Examinez les haut-parleur sur des courts-circuits.• Examinez si les fréquence sont correctement régles.
Un Bruit de sifflement / le bruit du moteur dans les haut-parleurs	• Examinez les haut-parleurs sur des courts-circuits et la liaison de masse.• Séparez toutes les liaisons RCA de l'amplificateur. Si le fait de siffler / le bruit de moteur se tait, examinez les liaisons RCA. Examinez alors la fonction

Données Technique

Model GZPA 1.8000SPL-HC
Pulsance max @ 1 Ω, 10% THD CEA Standard CEA-2006-A	1 x 9000 W
Pulsance max @ 1 Ω, 1% THD CEA Standard CEA-2006-A	1 x 7400 W
Pulsance max @ 2 Ω, 1% THD CEA Standard CEA-2006-A	1 x 4300 W
Pulsance max @ 4 Ω, 1% THD CEA Standard CEA-2006-A	1 x 2200 W
Pulsance max @ 1 Ω 12 V, 1% THD	1 x 5900 W
Pulsance max @ 2Ω Liaison entre 2 ampli 10% THD	1 x 18000 W
Facteur de contrôle >200 (100Hz @ 4 Ω)
Signal to noise ratio >80 dB
Filtre passé bas régiable 35Hz ~ 250Hz
Subsonic filter 10Hz ~ 70Hz
Bass boost 0 ~ +9dB
Bass boost fréquence 30Hz ~ 90Hz
Phase shift 0 ~ 180°
Réponse en fréquence	10 Hz ~ 250 Hz (+/- 1dB)
Efficacité @ 4 Ω 86%
Sensibilité Entrée 200mV - 10V (+/- 5%)
DimensionsLargeurHauteurLongeur mm	720 x 75 x 300 mm
DimensionsLargeurHauteurLongeur inch	28.34" x 2.95" x 11.81"

La garantie est conforme aux droits legaux. Un retour du produit défectieux doit être dans son embaillage d'origine sur presentation du reçu ou de la facture indépendant la description du defaulted.La presente Garantie n'est pas applicable lorsque le produit a été endommage en raison: Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc.).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous réservé le droit d'entreprenevre à l'avoir nécessitaire des modifications ou des améliorations au produit sans informer le client.
