Type de produit	Amplificateur 2 canaux
Modèle	GZTA 2255X
Marque	Ground Zero
Puissance de sortie RMS (4 Ω)	2 x 100 W
Puissance de sortie RMS (2 Ω)	2 x 150 W
Alimentation	12 V DC (véhicule)
Impédance de charge	4 - 8 Ω (mono)
Réponse en fréquence	5 Hz - 40 kHz
Filtre passe-haut variable	5 - 4000 Hz
Filtre passe-bas variable	40 - 4000 Hz
Boost de graves	0 à +12 dB à 45 Hz
Sensibilité d'entrée	Variable (RCA)
Protections intégrées	Thermique, court-circuit, surcharge
Indicateurs LED	Vert (OK) / Rouge (Protection)
Fonctions spéciales	Mode stéréo, mono, trimode ; télécommande de graves déportée
Dimensions (L x l x H)	250 x 200 x 50 mm
Poids	1,5 kg
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits abrasifs.
Sécurité	Débrancher la batterie avant installation. Ne pas percer dans les réservoirs ou câbles de frein.
Pièces détachées et réparabilité	Fusible et télécommande remplaçables. Pour toute réparation, contacter un technicien agréé.
Informations générales	Fabriqué pour Ground Zero GmbH, Allemagne. Garantie légale.

FOIRE AUX QUESTIONS - GZTA 2255X Ground Zero

Comment brancher l'amplificateur GZTA 2255X sur une batterie de voiture ?

Connectez le câble BATT à la borne +12V de la batterie, GND à la masse, et REM à la sortie remote de l'autoradio. Utilisez un câble d'alimentation d'au moins 10 mm².

Que faire si le voyant rouge PROTECTION s'allume ?

Le voyant rouge indique une protection active. Vérifiez les causes courantes : court-circuit des haut-parleurs, impédance trop basse, surchauffe, ou câblage défectueux. Corrigez le problème, puis redémarrez.

Comment régler le gain de l'amplificateur ?

Étape 1 : Tournez le régulateur INPUT LEVEL au minimum (MIN). Étape 2 : Montez le volume de l'autoradio aux 2/3 du maximum. Étape 3 : Augmentez progressivement l'INPUT LEVEL jusqu'à obtenir un son agréable sans distorsion.

Puis-je utiliser un subwoofer en mono avec des enceintes stéréo ?

Oui, activez le mode Trimode. Placez le commutateur sur Full, puis ajoutez un condensateur bipolaire (ex. 470 µF) en série sur les enceintes principales et une bobine (ex. 7,5 mH) en série sur le subwoofer. Les valeurs dépendent de la fréquence de coupure choisie (voir tableau dans la notice).

Quelle est la puissance maximale en sortie de cet amplificateur ?

En stéréo, il délivre 2 x 100 W RMS sous 4 Ω et 2 x 150 W RMS sous 2 Ω. En mono (ponté), la puissance atteint environ 300 W RMS sous 4 Ω.

Comment installer la télécommande de graves déportée ?

Branchez la télécommande fournie à l'entrée 'Remote Control' de l'amplificateur (repère 9). Elle permet de régler le niveau des basses à distance depuis le siège conducteur.

L'amplificateur chauffe beaucoup, est-ce normal ?

Oui, un échauffement est normal en fonctionnement. Cependant, s'il s'éteint par protection thermique, assurez-vous qu'il dispose d'une bonne circulation d'air autour de lui. Ne l'installez pas dans un espace confiné.

Quels câbles utiliser pour les haut-parleurs ?

Utilisez des câbles de haut-parleur d'au moins 2 x 1,5 mm² (section) pour chaque canal. Pour l'alimentation, un câble de 10 mm² minimum est recommandé.

Puis-je utiliser cet amplificateur avec un autoradio sans sortie RCA ?

Oui, mais vous aurez besoin d'un adaptateur haut-niveau (convertisseur de ligne) pour connecter les sorties haut-parleur de l'autoradio aux entrées RCA de l'amplificateur.

Où trouver le fusible de remplacement ?

Le fusible se trouve sur le boîtier de l'amplificateur. Utilisez un fusible de même valeur (généralement 30 A, vérifiez sur l'appareil). Achetez-le dans un magasin d'électronique auto ou en ligne.

MODE D'EMPLOI GZTA 2255X Ground Zero

La garantie est conforme aux droits légaux. Un retour du produit défectieux doit être dans son embassyage d'origine sur presentation du reçu ou de la facture indiquant la description du défauLa presente Garantie n'est pas applicable lorsque le produit a e été endommage en raison: Mauvaise alimentation, Trop de puissance (HP/Subwoofer) Accident, Installation ou Utilisation non conforme auxnormes Technique (Concours SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nos nous réservons le droit d'entraplement à l'avoir inéssrement des modifications ou des améliations au produit sans infarmer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplifier

Owner's Manual

TITANIUM

GZTA 2155X

GZTA 2255X

GZTA 4125X

GROUND ZERO

MOBILE ENTERTAINMENT

PLEASE READ BEFORE INSTALLATION

La garantie est conforme aux droits kgaux. Un return du produit defectieux doit être dans son embailleage d'origine sur presentation du reçu ou de la facture indiquant la description du defaut. La presente Garantie n'est pas applicable lorsque le produit a été endommage en raison: Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc.).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nosotros reservos le droit de établissement à l'venir nécessité des modifications ou des améliorations au produit sans inférément le client.

GROUND ZERO

MOBILE ENTERTAINMENT

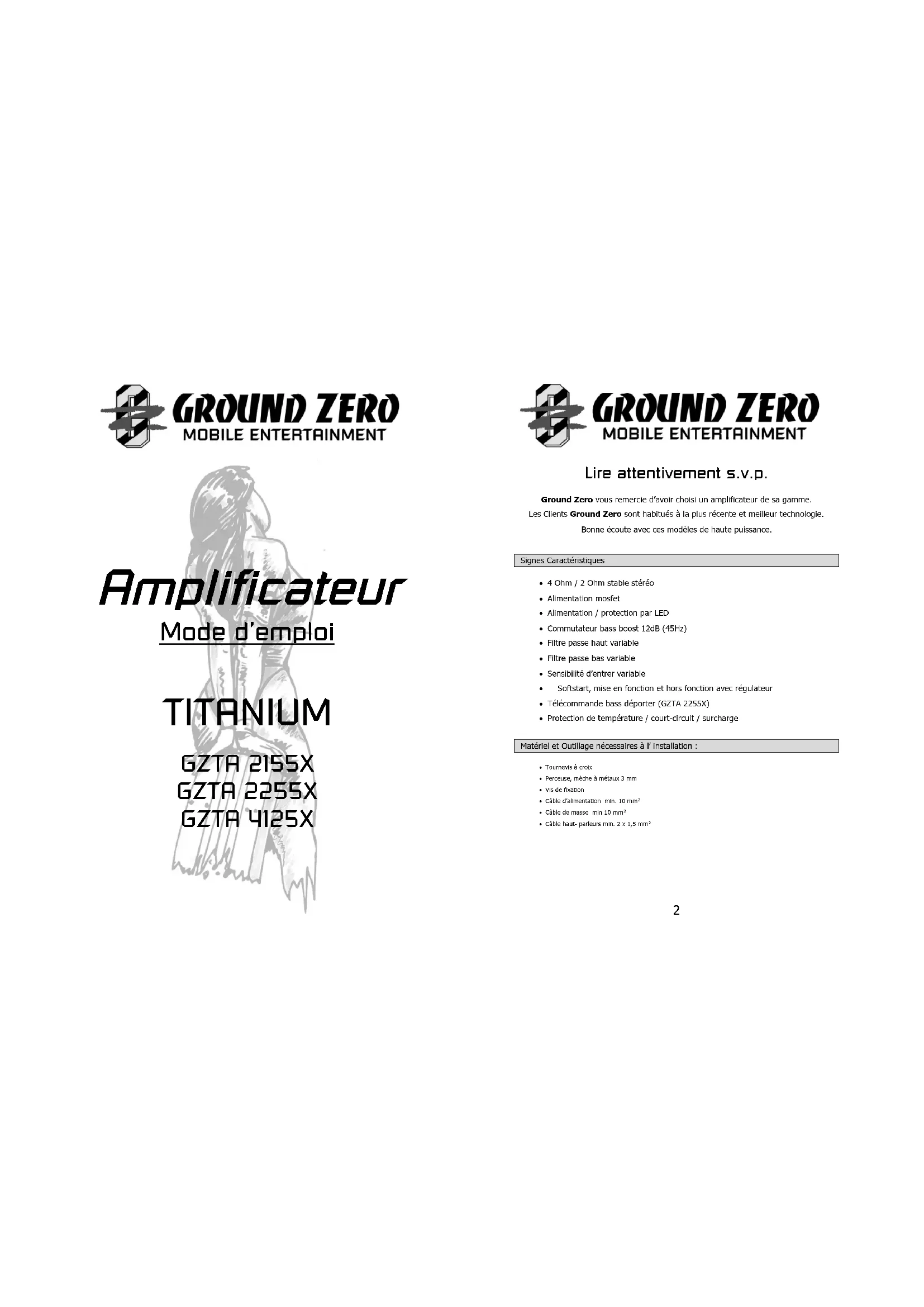

Amplificateur

Mode d'emploi

TITANIUM

GZTA 2155X

GZTA 2255X

GZTA 4125X

GROUND ZERO

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

Ground Zero vous remercle d'avoir choisi un amplificateur de sa gamme.

Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie.

Bonne ecoute avec ces modeles de haute puissance.

Signes Caracteristiques

• 4 Ohm / 2 Ohm stable stereo
• Alimentation mosfet
• Alimentation / protection par LED
• Commutateur bass boost 12dB (45Hz)
• Filtre passe haut variable
  Filtre passebas variable
  Sensibilité d'entreur variable
  Softstart, mise en fonction et hors fonction avec régulateur
• Télecommande bass déporter (GZTA 2255X)
  Protection de température / court-circuit / surcharge

Matériel et Outillage nécessaires à l'installation :

Tournevis a croix
Perceuse, meche a metaux 3 mm
- Vis de fixation
Cable d'allmentation min. 10 mm
Cable de masse min 10 mm²
Cable haut parcles min. 2 x 1,5 mm²

Attention s.v.p.!.

• Débrancher la batterie du vehiclue avant l'installation (Nos instructions font reference dans l'autorisé)
  No pas porcer dans le reservoir, la canalisation freins ou autres plieces importantes du vehiculc.
• Ne jamais passer les cédres sur un bord tranchant. Il est consolidé de mounting un condensateur de min 1 Farad entre la batterie et l'ampicillateur.

Mise en garde!

Le système audio de hauts performances peutroduire, dans les vehicules, une intensite sonore semblie a un concert « LIVE ». Une durée extreme de musique peut provecer la perte de l'aidition ou une diminution de celle ci. L'écoute de musique, à haut volumé, en roulement, peut provenquer une diminution de l'attention. Dans voitre intérêt et sa vie sérétature, nous sous consciences d'éçouter une musique avec un volumé réduit en conduitant.

Planification:

Avant installation ces cueiques points sont a prindre en considération

a) Attention auchoix de l'placement du montage,une circulation d'aill est necessaire pour un bon fonctionnement des appeare.
b) Il est consolled d'utiliser les sortes Pre- Amoli (RCA) de toute autoradio, si colle di est munio.

Installation de l'amplificateur :

a) Choissez l'impacement idéal pour que le clôture soit posé sans difficulté avec un espace suffisantement pour une circulation d'air et un refroidissement constant.
b) Utilisé l' ampliféralier comme méthode pour marquer l'emplissement du montage. Retirer ampliféralier et presser 4 trous. Fixer l' ampliféralier à l'âge des ses premières à cet effet.

Mise en garde:

Montez cc syste me facon a ce que les raccordements electroniques soient protess c'd'eventuelles détractions.

Les clétiès énergétiques +12V Cdc botte barrière doivent être protégés et prenez garde à ce que la radio et/ou autres asparasie seront détenis lors du branchomert.

S' est必需aire de renouvieric le fusible d'un apparil utilisez seuimment cox de meinc unite de tension.

Nutilispez pas dofustie avec unite de tension differente a ocie utisie, ce paurait proveoird des dominages que la garantie ne pour couvert.

Connexion et réglages - GZTA 2155X

GZTA 2155X

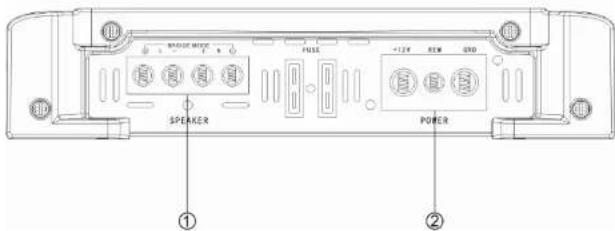

Connexion et régles - GZTA 2255X

GZTA 2255X

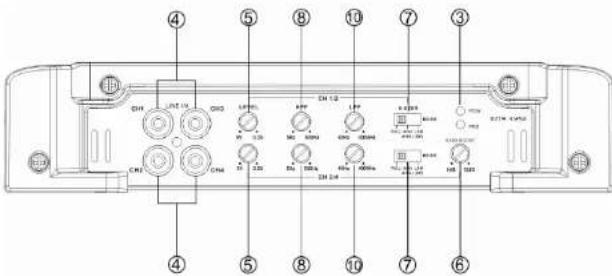

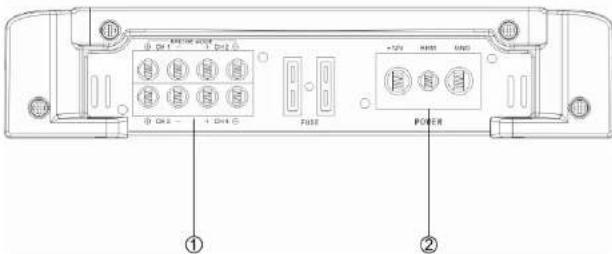

Connexion et réglages - GZTA 4125X

GZTA 4125X

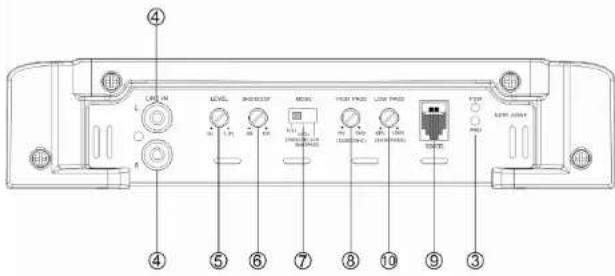

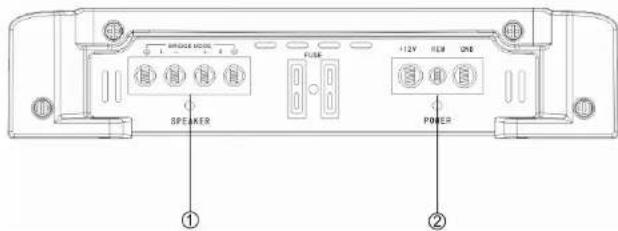

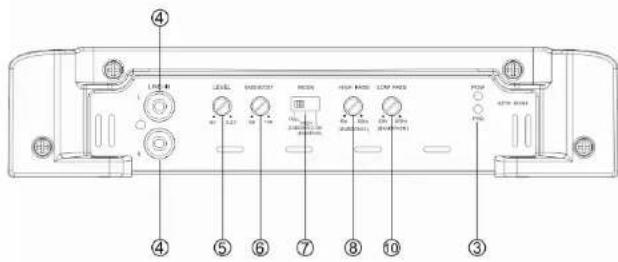

Connexion et réglages

1 Raccordement haut-parleur Entrée		dos Branchemont Hau t-Parcour
2	Alimentation	GND -> Entrée Massa
		REM -> Entrée Remote
		BATT -> +12 Volt
3 Indicateur d'état		VERT - OK ROUGET - PROTECTION
4 Entrée RCA		A dos raccords, vous connectez le RCA. Pour évidier des Perbes du Son, utilisez, s'il vous plait, des RCA de haute qualité.
5 Réglage du Gain d'entrée		Avoc ce régulatoron on riglo la sensibilité d'entré.
6 Réglage du Bass Boost		Avoc le commutateur en rôcis le Bass Boost 0 à +12 dB.
7 Mode selection		Réglez le switch sur l'application choit.
		LPF - Seuilément des fréquences de flasse (moins de 40Hz - 4000Hz) passeront.
		PULL - toutes les fréquences Passe.
		HRP - Seuilément les fréquences moyennes et hautes (plus de 5Hz - 4000Hz) Passe.
		Si le LPF est activé également l'Highpass (Subsonic). Ce sera correspond à un filtron de 5 à 4000Hz.
8	Réglage de la fréquence Pass Haut (Subsonic)
9	Remote Control entree
10 Réglage Low Pass		Télémande à raccorder à l'Ampli de puissance.
		Pour Subwoofer et Kickwoofer - seulement des fréquences de 40 à 4000 Hz sont rendues dépendant de la position du régulator du filtrac LPF. Mottz le filtrac sur "LOW". Réglez la fréquence LPF variable avec le régulator sur la fréquence souhaïtée.
		Si la position LPF est activé l'High pass (Subsonic). Ce sera correspond à un passoport de filtrac de 5 à 4000 Hz.

Mise en marche de l'amplificateur

L'emplicateur sallume automatique, quels secsundes apres la mise en marche de la Radio. Attention, voire Amplifieur s'est automatique ment lors de surchauffe, mais se renet en marce rrefroidissement

Réglage de l'échelle Audio/ Sensibilité

Etape 1 Regulateur "INPUT LEVEL" 2 avec rotation sur la gauche, positionner sur MIN

Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum

Etape 3 Positionner mainontant le Regulateur INPUT LEVEL sur un niveau de son agreable a entendine

Haut-parleur raccordement pour le Mode Trimode

Le Trimode perte de faire joue un Subwoofer Mono pondant que les haut-parfleur principaux joue en stéros.
Laisser, s'il vous plait, le commutateur sur la position Full. Utilisez un condensateurs bipolarde 100V, le meitre au plus prê des la bobines principales avec un diamètre de fil de minimum. 1 millimetre pour le Lowpass pour bloquer les haute frequencies.

Vou poucasy retier les valeurs du condensateur et de bobine du tableau se trouvant en bas, ces valeurs acceptont la sortie avant ou arriere de l' amplifiecaur. Dans les images suvantantes, seulement les canaux armores gauche et justes droits sont montrés.

Frequence Bobine condensateur
80 Hz 7,5 mH 470 uF
100 Hz 6,5 mH 330 uF
120 Hz 5,5 mH 370 uF
150 Hz 4 mH 220 uF

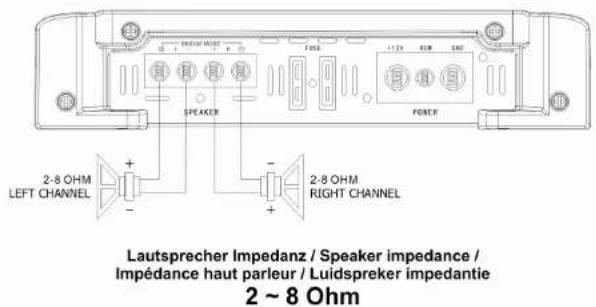

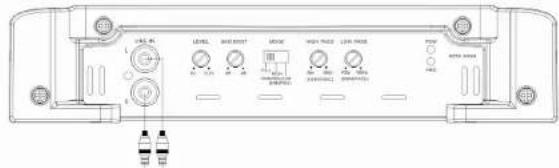

Connexion Stereo - GZTA 2155X

Stereo Anschluss / Wiring / Connexion / Aansluiting

Zum Line Out des Autorados / To car stereo line out /Sortie stérosé de la voiture / Naar line out radio

Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie

2~8 Ohm

Connexion Mono - GZTA 2155X

Mono Anschluss / Wiring / Connexion / Aansluiting

Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedanti

4~8 Ohm

Connexion Trimode - GZTA 2155X

Trimode Anschluss / Wiring / Connexion / Aansluiting

Spule / Inductor / Filtrate Pass bas / Spoel Lowpass Filter
(1) - Kondensator / Capacitor / Condensatour / Condensator Highpass Filter

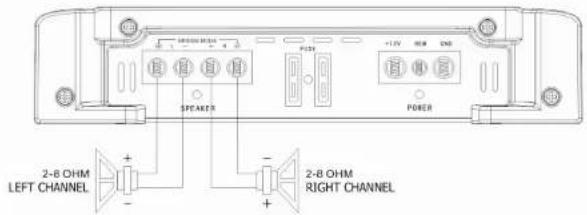

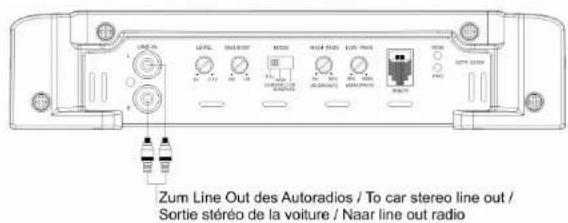

Connexion Stereo-GZTA 2255X

Stereo Anschluss / Wiring / Connexion / Aansluiting

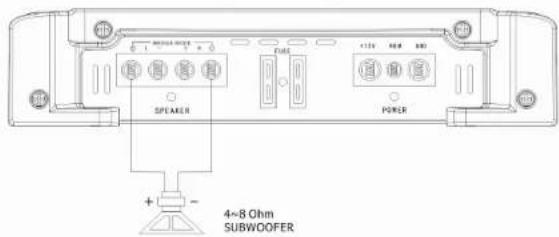

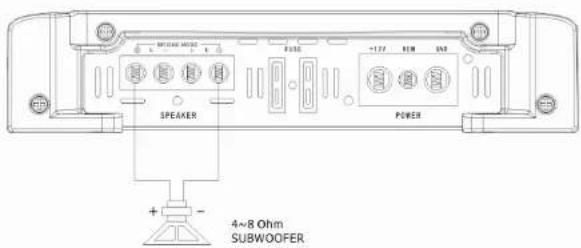

Connexion Mono - GZTA 2255X

Mono Anschluss / Wiring / Connexion / Aansluiting
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie 4~8 Ohm

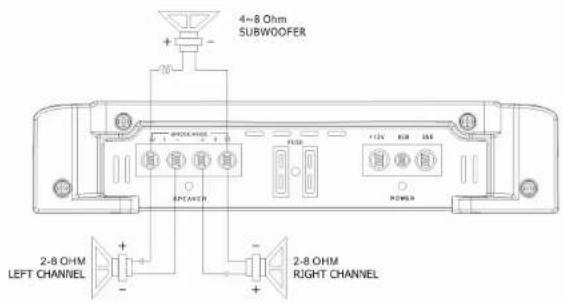

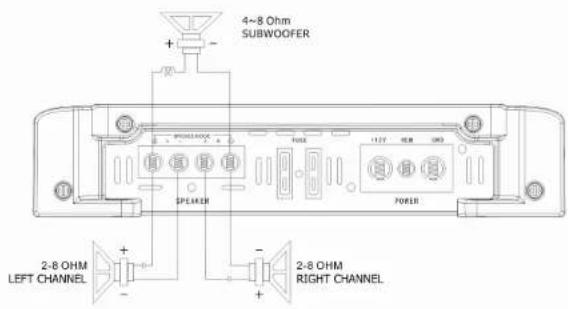

Connexion Trimode - GZTA 2255X

Trimode Anschluss / Wiring / Connexion / Aansluiting

Spule / Inductor / Filtrate Pass bas / Spool Lowpass Filter
Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

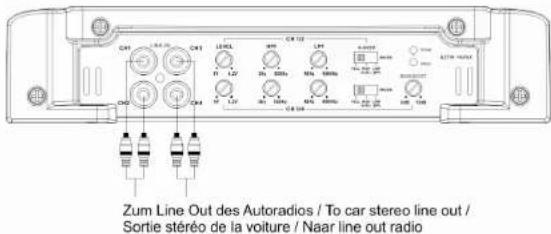

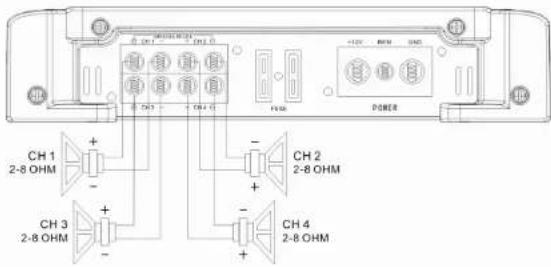

Connexion Stereo - GZTA 4125X

Stereo Anschluss / Wiring / Connexion / Aansluiting

Lautspeicher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie 2~8 Ohm

Bridger-GZTA4125X

En cas de on fonctionnement

Problèmes	Contrôle	Alde
Pas do son	Voyant PWR allumé?	Vérifier le fusoible, Contrer le Câble REMOTE, Contrer le +12Vot et la masse
	Voyant PROTECTION est allumé. Courc	cour des Hau +12Vot, ampli surchauffée ou défectueux
Ampli se met Pas on marche	Pas d'alimentation	Vérifier le +12 voit, la masse, le fusoible
Ampli se met en PROTECTION à haute Volature	Vérifier l'Impédance des Haut-parcles	vérifier si l'impédance sur les connecteurs de s haut-parcles n'est pas en dessus de 40
Pas de son sur 1 canex	Vérifier cable RCA et ou cable Haut-parcles	Câble ou prise (RCA) défectueux
