Favorit 60760 W - Lave-vaisselle AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle encastrable
Capacité	13 couverts
Classe énergétique	A++
Niveau sonore	44 dB
Programmes de lavage	5 programmes, dont Eco, Auto, Intensif
Fonctionnalités spéciales	Départ différé, AquaStop, Système de séchage par condensation
Dimensions	60 x 55 x 82 cm
Panneau de contrôle	Écran LED avec boutons tactiles
Entretien	Filtres lavables, nettoyage automatique du filtre
Sécurité	Système de sécurité AquaStop, protection contre les débordements
Consommation d'eau	9,9 litres par cycle
Poids	37 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - Favorit 60760 W AEG-ELECTROLUX

Le lave-vaisselle ne démarre pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous que la porte est bien fermée et que le programme sélectionné est correct.

Pourquoi le lave-vaisselle ne lave pas correctement ?

Assurez-vous que les bras gicleurs ne sont pas bloqués par des ustensiles. Vérifiez également que le filtre est propre et que le produit de lavage est approprié.

Le lave-vaisselle émet un bruit étrange pendant le fonctionnement. Est-ce normal ?

Des bruits peuvent être normaux, mais si le bruit est inhabituel, vérifiez si des objets sont coincés dans les bras gicleurs ou si le lave-vaisselle est bien nivelé.

Comment nettoyer le filtre du lave-vaisselle ?

Dévissez le filtre situé au fond du lave-vaisselle, rincez-le sous l'eau chaude et retirez les débris. Réinstallez-le une fois qu'il est propre.

Pourquoi le lave-vaisselle laisse des résidus sur la vaisselle ?

Cela peut être dû à une utilisation incorrecte du produit de lavage ou à un problème de dureté de l'eau. Assurez-vous d'utiliser un agent de rinçage et vérifiez la dureté de l'eau.

Comment régler la dureté de l'eau sur le lave-vaisselle ?

Consultez le manuel d'utilisation pour accéder aux réglages de dureté de l'eau. Utilisez un testeur de dureté pour déterminer le niveau approprié.

Le lave-vaisselle ne vidange pas l'eau. Que faire ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Comment résoudre un affichage d'erreur sur le lave-vaisselle ?

Consultez le manuel d'utilisation pour identifier le code d'erreur et les étapes de dépannage correspondantes.

Le lave-vaisselle sent mauvais. Que faire ?

Nettoyez le filtre et les bras gicleurs. Vous pouvez également faire fonctionner un cycle à vide avec un produit de nettoyage pour lave-vaisselle.

Comment prolonger la durée de vie de mon lave-vaisselle ?

Entretenez régulièrement votre appareil en nettoyant le filtre, en vérifiant les bras gicleurs et en ne surchargeant pas le lave-vaisselle.

Où trouver des pièces de rechange pour mon lave-vaisselle AEG-ELECTROLUX Favorit 60760 W ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ou directement sur le site Web d'AEG-ELECTROLUX.

MODE D'EMPLOI Favorit 60760 W AEG-ELECTROLUX

Nous vous remercions d'avoircision l'un de nos produits de qualite.

Afin de garantir une performance optimale et constante de votre apparéil, veuillez dire attentivement cette notice d'utilisation. Il vous permettra d'utiliser correctement et efficacement toutes les fonctions de l' apparéil. Nous vous recommendons de conserver cette notice à proximé pour une utilisation rapide et optimale. Si l' apparéil nevez été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel apparéil.

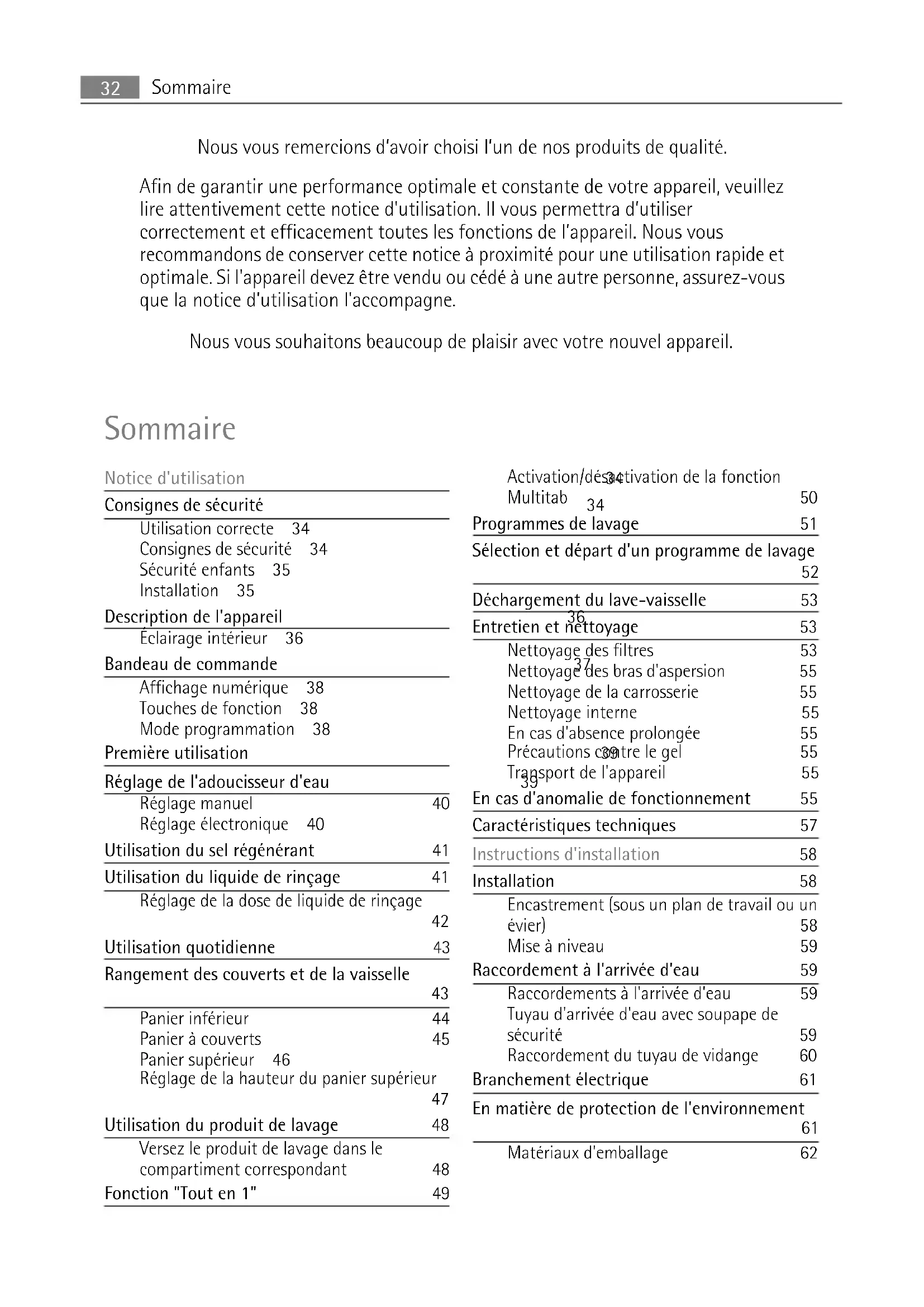

Sommaire

Notice d'utilisation

Consignes de sécurité

Utilisation correcte 34

Consignes de sécurité 34

Sécurité enfants 35

Installation 35

Description de l'appareil

Éclairage interieur 36

Bandeau de commande

Affichage numérique 38

Touches de fonction 38

Mode programmation 38

Première utilisation

Réglage de l'adoucisseur d'eau

Réglage manuel 40

Réglage électronique 40

Utilisation du sel régérant 41

Utilisation du liquide de rincege 41

Réglage de la dose de liquide de rincege 42

Utilisation quotidienne 43

Rangement des couverts et de la vaisselle 43

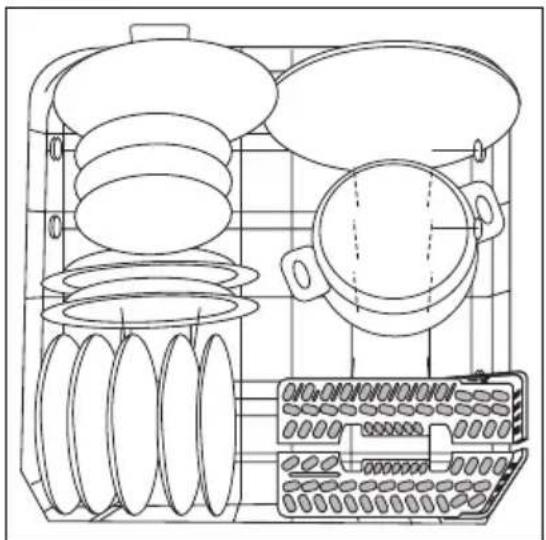

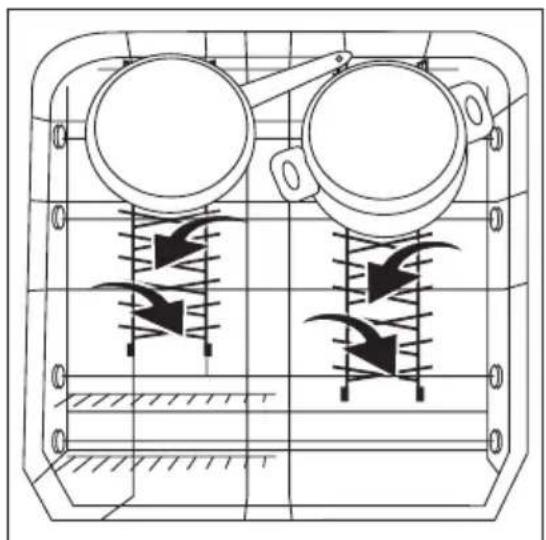

Panier inférieur 44

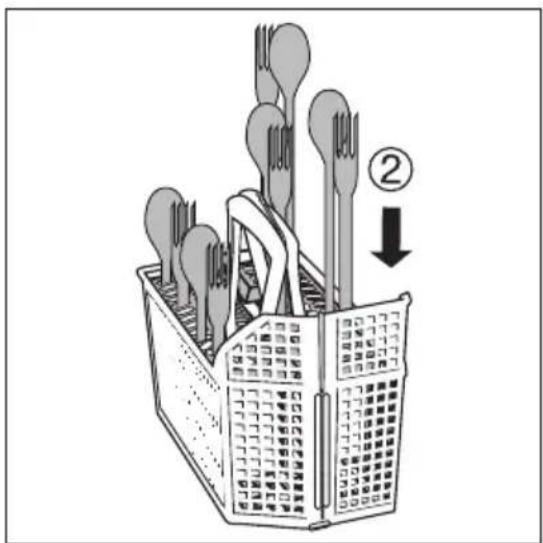

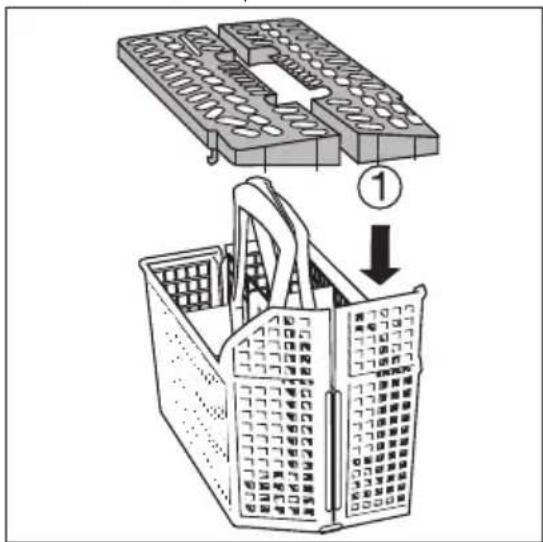

Panier à couverts 45

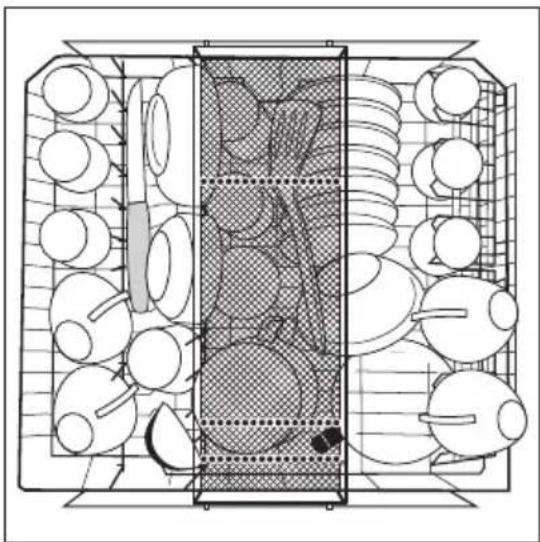

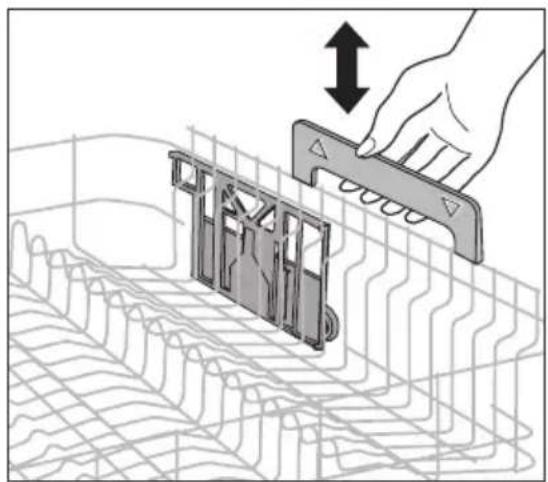

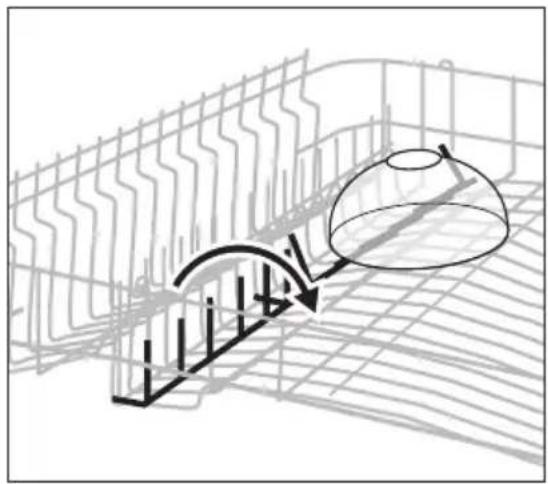

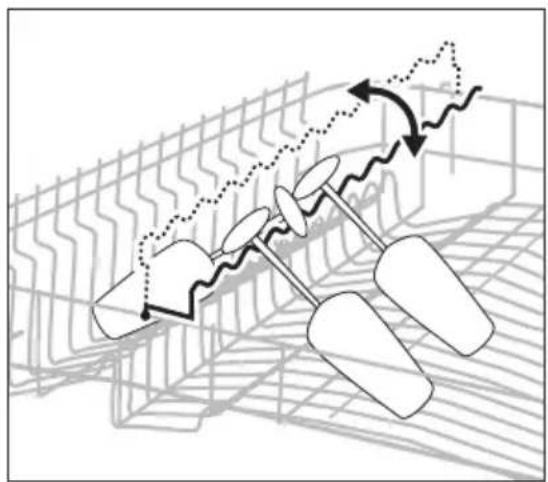

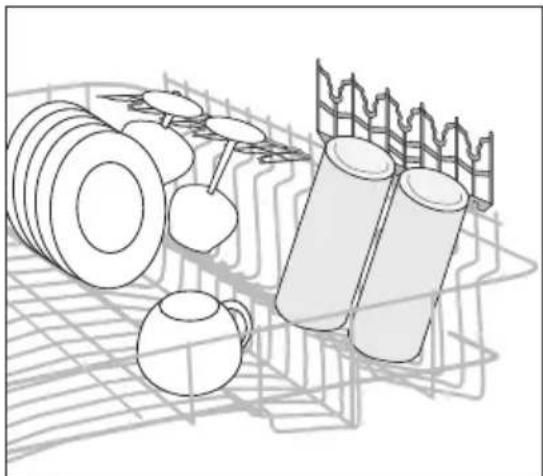

Panier supérieur 46

Réglage de la hauteur du panier supérieur 47

Utilisation du produit de lavage 48

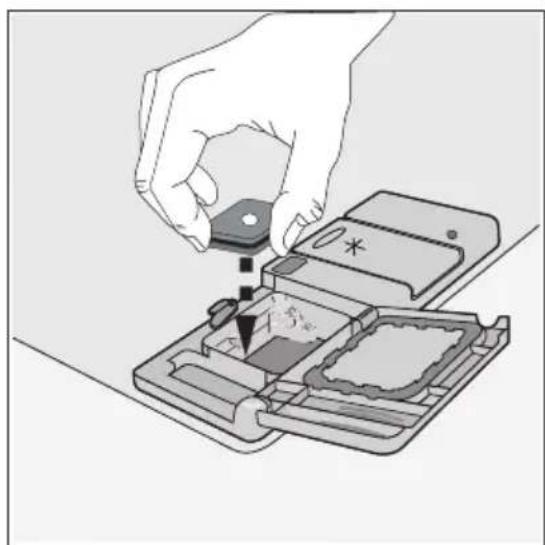

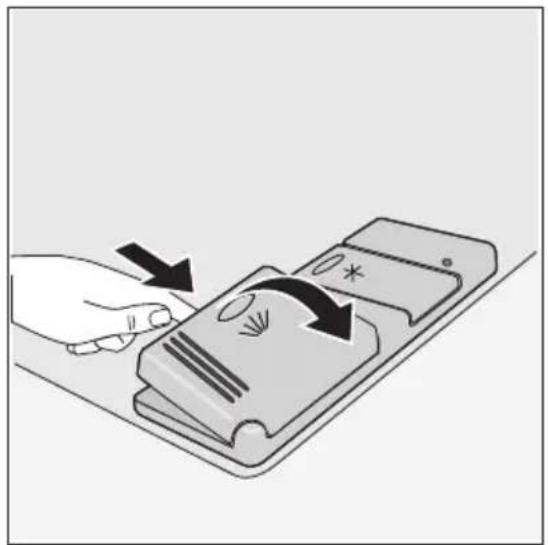

Versez le produit de lavage dans le compartment correspondant 48

Fonction "Tout en 1" 49

Activation/désaturation de la fonction Multitab 34	50
Programmes de lavage	51
Sélection et départ d'un programme de lavage	52
Déchéancement du lave-vaisselle	53
Entretien et nettoyage	53

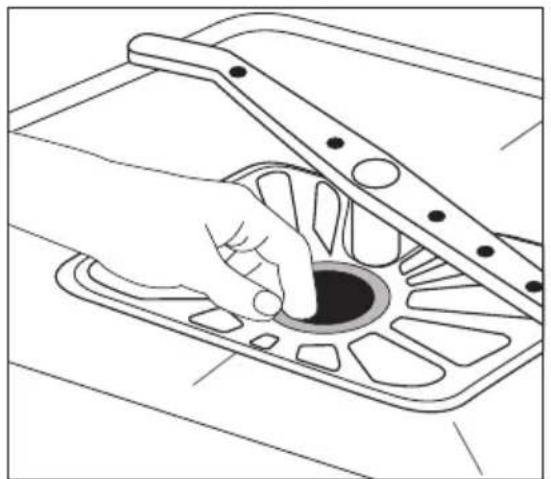

Nettoyage des filtres	53
Nettoyage des bras d'aspersion	55
Nettoyage de la carrosserie	55
Nettoyage interne	55
En cas d'absence prolongée	55
Précautions cêtre le gel	55
Trasport de l'appareil	55
En cas d'anomalie de fonctionnement	55
Caracteristique techniques	57
Instructions d'installation	58
Installation	58

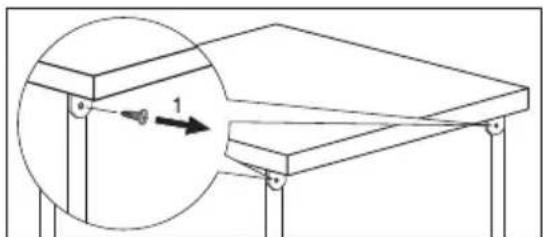

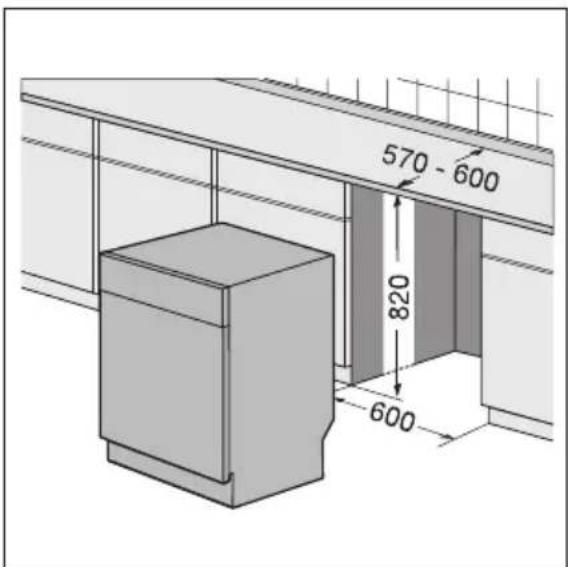

Encastrement (sous un plan de travail ou un évier)	58
Mise à niveau	59
Raccordement à l'arrivée d'eau	59
Raccordements à l'arrivée d'eau	59
Tuyau d'arrivée d'eau avec soupape de sécurité	59

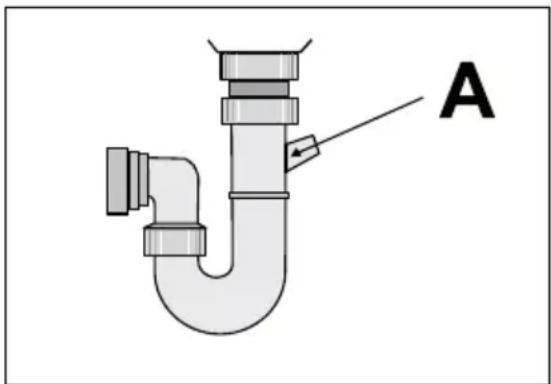

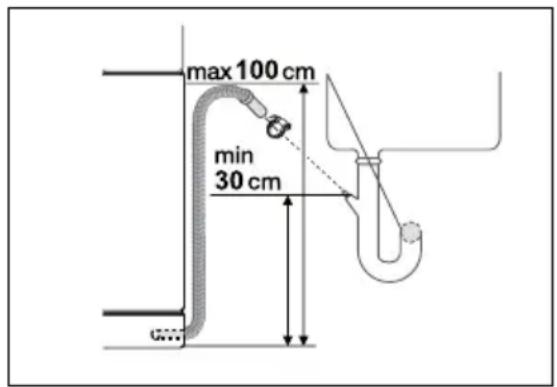

Raccordement du tuyau de vidange	60
Branchement électrique	61
En matière de protection de l'environnement	61
Matériaux d'emballage	62

Sous réserve de modifications

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets correspondant à son'utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

AVERTISSEMENT

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon le modele). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

AVERTISSEMENT

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.

AVERTISSEMENT

Viete apparieil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne l'utilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Vos eviterez alsis des risques matériel et corporel.

AVERTISSEMENT

Débranche la prise de votre apparéil (si elle existe) ou coupez le disjoncteur avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs et/ou non inflammables. Utilisez un chiffon ou une éponge humidifié. Un nettoyage à l'eau ou à la vapeur risque de provoquer des infiltrations nuisibles au bon fonctionnement du produit et des dommages corporels (risque d'électrocution).

AVERTISSEMENT

Si vous appeareil est équipé d'un éclairage, il est obligatoire de débrancher la prise de votre apparéil (si elle existe) ou coupe le disjoncteur avant de procéder au changement de l'éclairage (ampoule, néon, etc.) pour éviter tout chocoléctrique ou electromocution.

AVERTISSEMENT

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

AVERTISSEMENT

Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil et cassez le dispositif de verrouillage (s'ils existent). Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Notice d'utilisation

! Consignes de sécurité

i

Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation, ainsi que ses conseils et averissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, voirlez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses options de sécurité. Conservez cette notice avec l'appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, afin que le nouvel utilisateur soit correctement informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Utilisation correcte

• Voitre apparéil est destiné à un usage domestique normal. Ce lave-vaisse est concu pour laver la vaisse et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilise pas de solvants dans votre lave vaiselle. Ceux-ci poursaient provoquer une explosion.
• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placez-les en position horizontale dans le panier supérieur.
• N'utilisez que des produits (détérgent, sel, produit de rincege) spécifiques pour lave-vaisselle.
• Evitez d'ouvrir la porte tandis que l'appareil fonctionne : une vapeur brûlante peut s'en échéper.
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Cet apparéil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pieces d'origine.
• N'essayez enaucun cas de réparer le lave-vaisselle vous-même. Les réparations effecuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez le Service Àpre-s-vente. Exigez des pieces d'origine.

Consignes de sécurité

• Les personnes (y compris les enfants) souffrant de capacités physiques, sensorielles ou mentales réduites ou qui ne connaissent pas la machine, ne doivent pas utiliser l'appareil. Elles doivent être supervisees ou guidées par la personne responsable de leur sécurité.
• Les détergents pour lave-vaisse peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Potentiellement dangereux! Respectez les instructions de sécurité du fabricant de détergent pour lave-vaisse.
• L'eau de votre lave-vaisselle n'est pas potable. Des résidus de détergent peuvent subsister dans votre lave-vaisselle.

Assurez-vous que la porte du lave-vaiselle est toujours correctement fermée lorsque vous n'étés pas occupé à le replir ou le vider. Vous évitez ainsi que celui qu'un ne trèbuche sur la porte ouverte et ne se blesse.
- Ne montez pas et ne vous asseyez pas sur la porte ouverte de votre apparéil.

Sécurité enfants

• Cet apparéil est concu pour être utilisé par des adultes. Ne laissez pas des enfants utilisés le lave-vaisselle sans contrôle.
• Ne laisses pas les emballages à portée des enfants. Ils poursaient s'asphyxier.
• Conservez tous les détergents dans un endroit sur, hors de portée des enfants.
• Éloignez les enfants àonne distance de l'appareil lorsque la port est ouverte.

AVERTISSEMENT

Le produit de lavage pour lave-vaisse est dangereux!

Il est très corrosif : tout accident provoqué par ce détergent doit impératifement faire l'objet d'un appel à votre centre antipoison régional et à un médecin. Si quelqu'un a avalé du produit de lavage pour lave-vaisselle, il faut immédiatement contacter le centre antipoison régional et un médecin. En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin. Conservez les produits de lavage pour lave-vaisselle dans un endroit sur et hors de portée des enfants. Ne laissez jamais la porte de l'appareil ouverte lorsque celui-ci contient du produit de lavage. Nous vous recommandons de replir le réservoir de produit de lavage juste avant de démarrer un programme.

Installation

• Vérifiez que le lave-vaiselle n'a subi aucun dommage au cours du transport. Ne branchez jamais un apparéil endommagé. Si vous lave-vaiselle est endommagé, adressez-vous à votre revendeur.
• Retirez tous les emballages avant utilisation.
• Les branchements électriques et hydrauliques nécessaires à l'installation de l'appareil ne doivent être effectués que par un électricien et/ou un plombier qualifié.
• Pour des raisons de sécurité, il est interdit de modifier les specifications ou de tenter de modifier l'appareil de chaque façon que ce soit.
• N'utilisez jamais le lave vaisselle si le cable électrique ou les tuyaux d'eau sont endommages ; ou si le bandeau de commande, le plan de travail de l'appareil ou la plinthe sont endommages au point que l'intérieur de l'appareil en est accessible. Contactez votre Service Àpres-vente pour éviter tout danger.
• Les parois du lave vaisselle ne doivent jamais être percées, pour éviter d'endommager les composants hydrauliques et électriques.

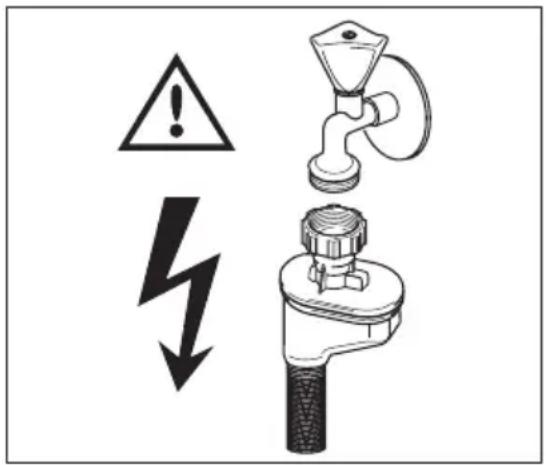

AVERTISSEMENT

Avant de procéder aux branchements électriques et hydrauliques, respectez scruplusement les instructions fournies dans les paragraphs spécifique de cette notice.

1 Panier supérieur
2 Selecteur de durée de l'eau
3 Réservoir à sel
4 Distributeur de produit de lavage
5 Distributeur de liquide de rinceage
6 Plaque signalétique
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur
10 Plan de travail

Éclairage interieur

Ce lave-vaisse est doté d'un éclairage interieur qui s'allume lors de l'ouverture de la porte et s'eteint lors de la fermetre de celle-ci.

AVERTISSEMENT

Rayonnement visible, ne fixez pas le faisceau.

Eclairage interieur à diode de CLASSE 2 conformément à la norme IEC 60825-1 : 1993 + A1 : 1997 + A2 : 2001.

Longueur d'émission d'onde : 450 nm

Puisance maximale emise:548 uW

S'il est nécessaire de remplacer l'ampoule, contactez votre service ÀpRES-vente.

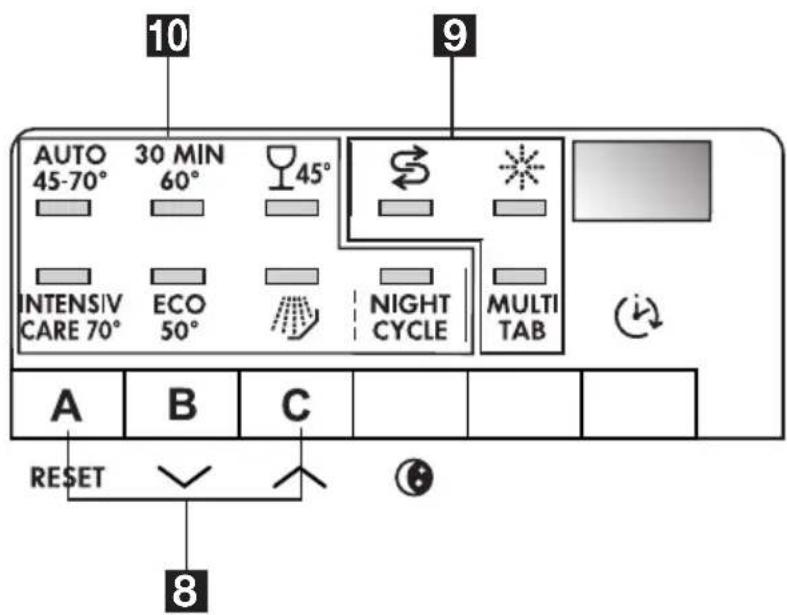

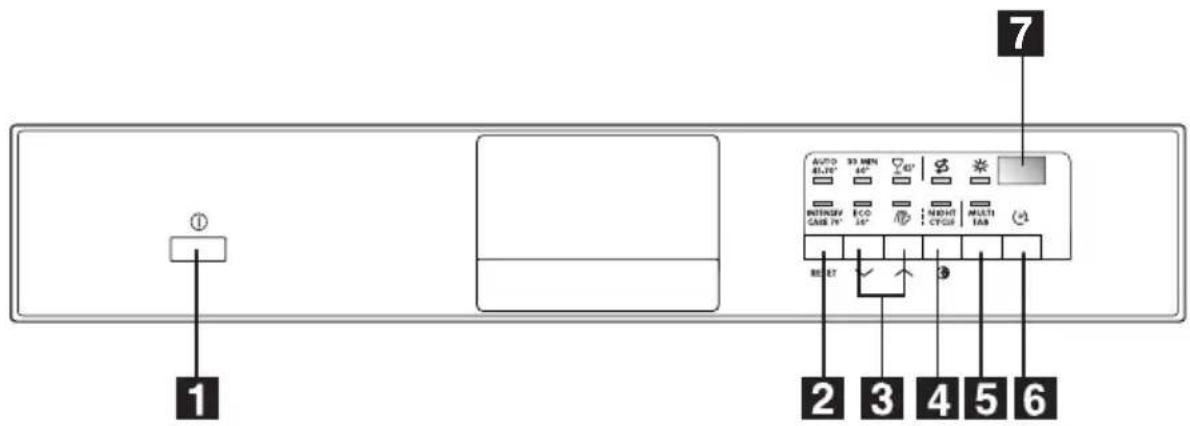

Bandeau de commande

1 Touche Marche/Arrêt
2 Touche RESET
3 Touches de selection des programmes
4 Touche NIGHT CYCLE
5 Touche MULTITAB
6 Touche Départ différé
7 Affichage numérique
8 Touches de fonction
9 /oyants

10 Voyants de programme

Voyants
MULTITAB Indique l'activation	la désactivation de la MULTITAB fonction (voir MULTITAB fonction)
Sel	S'allume quand le sel régénérant est épuisé. 1)
Liquide de rinçage	S'allume quand il n'y a plus de liquide de rinçage. 1)

1) Les voyageurs du sel regénérant et du liquide de rincage ne s'allument jamais pendant un programme de lavage, même si un replissage de sel regénérant et/ou de liquide de rincage est nécessaire.

Affichage numérique

L'affichage numérique indique :

• le niveau de l'adoucisseur d'eau,
• le temps restant (approximatif) avant la fin du programme,
• l'activation/la désactivation du distributeur de liquide de rincege (UNIQUEMENT lorsque la fonction Multitab est active),
• la fin du programme de lavage (affichage d'un zéro),
  le décompte du départ différé,
• les codes d'anomalie du lave-vaisse.

Touche NIGHT CYCLE

Night Cycle est un programme très peu bruyant. Il peut être selectionné la nuit ou aux heures creuses pour profiter d'un tarif avantageux.

Pendant le Night Cycle, la pompe fonctionne à très faible vitesse pour atteindre une réduction du niveau sonore de 25% par rapport au programme déclaré. Le programme économique dure donc plus longtemps.

Touches de fonction

Ces touches servent aussi à régler les fonctions suivantes :

• le réglage de l'adoucisseur d'eau,
• l'activation/la désactivation du distributeur de liquide de rinçage si la fonction Multitab est activée.

Mode programmation

L'appareil est en mode programmation lorsque TOUS les voyants de programme sont allumés.

i

Rappelez-vous que pour effectuer une opération quelconque, comme par exemple :

• selectionner un programme de lavage,

• régler l'adoucisseur d'eau,

• activer/désactiver le distributeur de liquide de rincege,

I'appareil DOIT etre en mode programmation.

Si unvoyant de programme est allumé, cela signifie que le dernier programme de lavage exécuté ou sélectionné est encore en mémoire. Dans un tel cas, pour restaurer le mode programmation, il sera nécessaire d'annuler le programme.

Pour annuler un programme selectionné ou en cours

Appuyez et maintenez appuyée la touche RESET jusqu'à ce que tous les voyants de programme s'allument. Le programme est alors annulé et l'appareil se trouve en mode programmation.

Première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois :

• Assurez-vous que les raccordements électriques et hydrauliques sont conformes aux instructions d'installation
• Retirez tous les emballages présents à l'intérieur de l'appareil
• Réglez l'adoucisseur d'eau

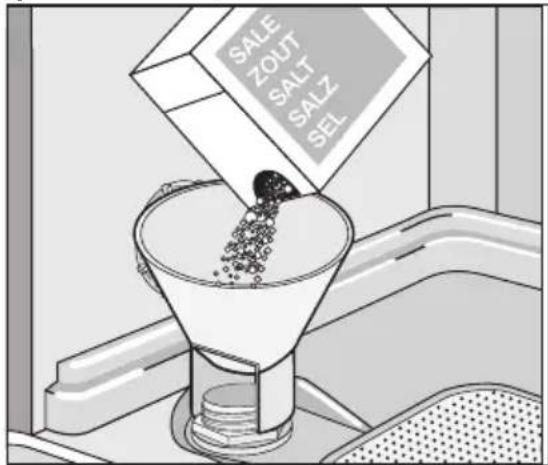

• Versez 1 | d'eau dans le réservoir à sel, puis approvisionné en sel
• Remplissez le distributeur de liquide de rinçage

Si vous souhaitez utiliser des pastilles de détergent multifonctions telles que : "3 en 1", "4 en 1", "5 en 1" etc., programmez la fonction Multitab (voir "Fonction Multitab").

Réglage de l'adoucisseur d'eau

Le lave-vaisse est équipé d'un adoucisseur d'eau concu pour éliminer les minéraux et les sels de l'eau d'alimentation susceptibles de nuire au bon fonctionnement de l'appareil.

Plus la teneur en mineraux et en sels est élevé, plus l'eau est dure. La durée de l'eau est calculée en échelles équivalentes, dégrés allochems (°dH), dégrés français (°TH) et mmol/l (millimol par litre - unité internationale de durée de l'eau).

L'adoucisseur doit être régé en fonction du degré de durée de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de durée de l'eau de votre zone d'habitation.

L'adoucisseur d'eau doit être régé des deux façon suivantes : manuellement, à l'aide du sélecteur de durée de l'eau, etlectroniquement.

Dureté de l'eau			Réglage de la durée dé le'eau		Utilisation du sel régérangernt
°dH	°TH	mmol/l	manuel	électronique
51 - 70	91 - 125	9,1 - 12,5	2	niveau 10	oui
43 - 50	76 - 90	7,6 - 8,9	2	niveau 9	oui
37 - 42	65 - 75	6,5 - 7,5	2	niveau 8	oui
29 - 36	51 - 64	5,1 - 6,4	2	niveau 7	oui
23 - 28	40 - 50	4,0 - 5,0	2	niveau 6	oui
19 - 22	33 - 39	3,3 - 3,9	2	niveau 5	oui
15 - 18	26 - 32	2,6 - 3,2	1	niveau 4	oui
11 - 14	19 - 25	1,9 - 2,5	1	niveau 3	oui
4 - 10	7 - 18	0,7 - 1,8	1	niveau 2	oui
< 4	< 7	< 0,7	1	niveau 1	non

Réglage manuel

i Le lave-vaisse est regled'usine sur la position 2.

1. Ouvrez la portedu lave-vaiselle.
2. Sortez le panier inférieur du lave-vaisse.
3. Tournez le/selecteur de durée de l'eau sur la position 1 ou 2 (voir tableau).
4. Replacez le panier inférieur.

Réglage électronique

i Le lave-vaissele est regled'usine sur la position 5.

1. Appuyez sur la touche Marche/Arrêt. Le lave-vaisselle doit se couver en mode Pro-grammation.
2. Appuyez simultanément sur les touches suivantes et maintenez-les appuyées: B et C, jusqu'à ce que les voyageants des touches A, B et C se mettent à clignoter.
3. Appuyez sur la touche A, jusqu'à ce que les voyageants des touches B et C s'éteignent et que levoyant de la touche A continue de clignoter. Le niveau régle apparait sur l'affiche numérique.

Examples :

L affiche = niveau 5
10L affché = niveau 10

1. Pour modifier le niveau, appuyez sur la touche A. Chaque pression de la touche détermine le passage au niveau suivant (pour le réglage, reportez-vous au tableau).

Exemples: si le niveau est 5, une simple pression sur la touche A amenera le niveau à 6. Si le niveau est 10, une simple pression sur la touche A amenera le niveau à 1.

1. Pour<memoriser cette opération, mettez à l'arrêt le lave-vaisselle en appuyant sur la touche Marche/Arrêt.

Utilisation du sel régissant

AVERTISSEMENT

Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau. Approvisionnez en sel avant de démarrer un programme de lavage complet. Vous évitezz ainsi que des grains de sel ou de l'eau salée qui a débordé n'entre en contact avec le fond de la cuve pendant un laps de temps prolongé, engendrant de la corrosion.

Pour réapprovisionner :

1. Ouvrez la porte, retirez le panier inférieur et devissez le bouchon du réservoir de sel en le tournant dans le sens inverse des aiguilles d'une montre.
2. Versez 1 l'd'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois).
3. Versez le Sel à l'aide de l'entonnoir, jusqu'à ce que le réservoir soit rempli.
4. Remettez le bouchon en place en veillant à ce que le filetage et le joint neprésent saucune trace de sel.
5. Serrez le bouchon en le tournant dans lesens des aiguilles d'une montre, jusqu'à ceque vous entendiez un cliC.

Ne vous préoccupez pas si de l'eau déborde du réservoir lorsque vous le replissez. Cela est parfaitement normal.

Levoyant du réserve à Sel peut rester allumé pendant 2 à 6 heures après le remplissage, à condition que le lave-vaisse resté sous tension. Si vous utilisez un sel peu soluble, il se peut que cette opération prenne davantage de temps. Le fonctionnement de l'appareil n'en sera pas pour autantentré.

Utilisation du liquide de rinceage

AVERTISSEMENT

Utilisez exclusivement des liquides de rincege de marque, speciaux pour lave-vaisselle. Ne replissez jamais le distributeur de liquide de rincege avec d'autres produits (par ex. un agent de nettoyage pour lave-vaisselle, un produit de lavage liquide). Cela aurait pour effet d'endommager la machine.

Le liquide de rinceage assure un rinceage optimal et un sechage sans taches ni striures. Le liquide de rinceage est automatiquement ajoute au cours du dernier rinceage.

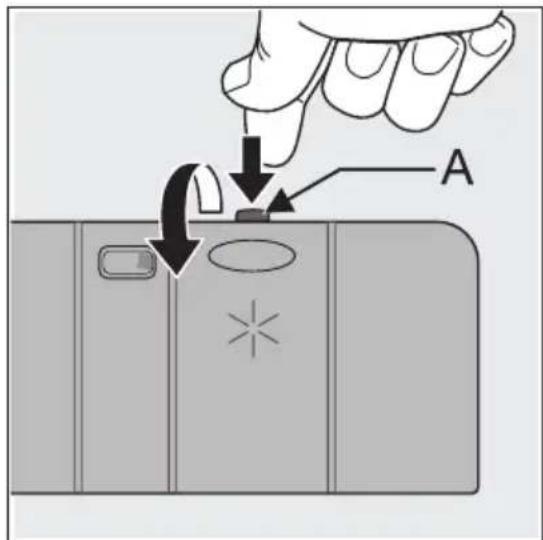

1. Ouvrez le distributeur en appuyant sur le levier de fermetre (A).

1. Versez le liquide de rinceage dans la goulotte de remplissage. Le niveau maximum de remplissage est signalé par "max". Le distributeur contient environ 110 ml de liquide de rinceage, quantité suffisante pour 16 à 40 cycles de lavage, en fonction du réglage de la dose programmée.
2. Vérifiez que le couvercle est fermé après chaque replissage.

Essuyez tout débordement de liquide de rince à l'aide de papier absorbant, afin d'éviter une formation excessive de mousse lors du lavage suivant.

Réglage de la dose de liquide de rincege

En fonction des résultats de brillance et de séchage obtenus, adaptez le dosage du liquide de rincege à l'aide du selecteur à 6 positions (position 1 = dosage minimum, position 6 = dosage maximum).

La dose est reglee d'usine sur la position 4.

Augmentez le dosage si vous constatez la presence de gouttes d'eau ou de taches de calcaire sur la vaissele au terme du lavage.

En revanche, si des rayures blanches sont presentses sur la vaiselle, ou si les verres et les lames deouteaux sont recouverts d'un film bleuâtre, il convient de réduire le dosage.

Utilisation quotidienne

• Contrôlez le niveau du réservoir de Sel et du distributeur de liquide de rincage.
• Rangez les couverts et la vaisse dans le lave-vaisse.
• Versez le produit de lavage dans le compartment correspondant.
• Sélectionnez un programme adapté au lavage des couverts et de la vaiselle.
• Démarrez le programme.

Rangement des couverts et de la vaisse

Les éponges, les chiffons de nettoyage et tout autre objet absorbant l'eau ne doivent pas être lavés au lave-vaisselle.

• Avant de charger la vaisselle, veillez à :

• Enlever tous les restes d'aliments.

• Laissez tremper les casseroles au fond desquelles adhérent des restes d'aliments brûlés ou attachés

• Lorsque vous chargez la vaiselle et les couverts, veillez à prendre les précautions suivantes :

• La vaisse et les couverts ne doivent pas entraver la rotation des bras d'aspersion.

• Chargez les articles creux, tels que tasses, verres, casseroles, etc. en les retournant, de maniere à ce que l'eau ne s'accumule pas dans le creux ou dans un fond bombé.

• La vaisse et les couverts ne doivent pas etre insere les uns dans les autres, ou se chevaucher.

• Pour éviter que les verres ne se brisent, évitez qu'ils ne se touchent.

• Déposez les petits objets dans le panier à couverts.

• La vaisselle en plastique et les poëles en matière au antiadhésif tendent à retenir les gouttes d'eau ; ces articles ne seront pas séchéés aussi bien que les articles en porcelainne et en acier.

• Les articles légers (bols en plastique, etc.) doivent être rangés dans le panier supérieur et disposés de façon à ce qu'ils ne puissant se returner.

Pour le lavage au lave-vaiselle, les couverts et plats suivants

ne sont pas adaptations : peuvent convenir dans une mesure limitee :

• Couverts à manche en bois, en corne, en porcelainé ou en nacre.
• Articles en plastique non résistant à la chaleur.
• Couverts anciers dont certains éléments sont collés et ne résistant pas à la température.
• Couverts ou vaissele représentant des soudures.
• Articles en étain ou en cuivre.
• Verres en cristal au plomb.
• Articles en acier sujets à la rouille.
• Plateaux en bois.

• Articles en fibres synthétiques.

• Lavez au lave-vaissele uniquement de la vaissele en faience garantie lavable en machine par le fabricant.

• Les écors vernis peuvent se ternir au fil des lavages.
• Les pieces en argent et en aluminium ont tendance à se décolorer au cours du lavage : les résidus de blanc d'œuf, de jaune d'œuf et de moutarde provoquent souvent une décoloration et la formation de taches sur l'argent. Par conséquent, veiliez à toutes éliminer les restes d'aliments de la vaissele en argent si vous ne la lavaez pas immédiatement après utilisation.

Ouvrez la porte et tirez les paniers vers vous pour y charger la vaisse.

Panier inférieur

Rangez les casseroles et les grands plats très sales dans le panier inférieur.

Pour facilitier le rangement des grands plats, vous pouvez rabattre vers le bas tous les supports d'assiettes arrirée du panier inférieur.

Panier à couverts

AVERTISSEMENT

Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le range couverts ou dans le panier supérieur pour éviter tout risque de blessure.

Placez les couteaux, les petites cuilleres et les petites fourchettes dans le range couverts qui se trouve dans le panier supérieur. Placez dans le range couverts les fourchettes et les cuilleres qui ne peuvent pas etre rangées dans le panier à couverts.

Pour que I'eau puisse atteindre tous les ustensiles qui se trouvent dans le panier à couverts, nous vous conseillons ce qui suit :

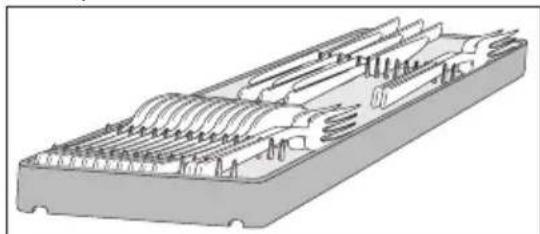

1. Placez le séparateur à couverts sur le panier à couverts.

1. Disposez les fourchettes et les cuillères dans le panier à couverts, le manche tourné vers le bas.

Pour les gros ustensiles, comme les fouets, laissez libre la moitié du séparateur à couverts.

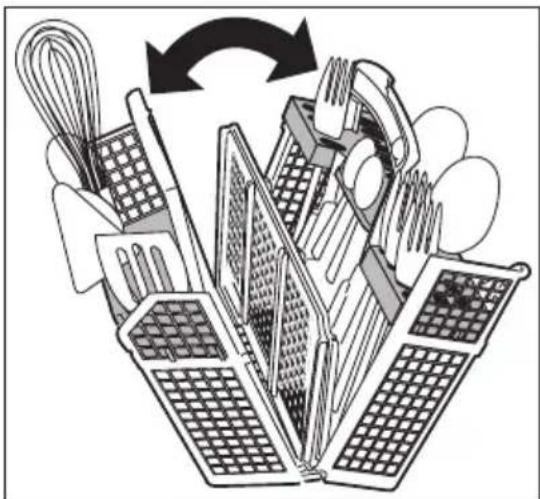

Le panier à couverts est rabatable.

Lorsque vous le sortez, saisissez l'intégralité de la double poignée avec votre main.

1. Placez le panier à couverts sur une table ou sur le plan de travail.
2. Ouvrez les deux parties de la poignée.
3. Retirez les couverts.

Panier supérieur

Rangez la petite vaisselle fragile et les couverts pointus ou coupants dans le panier supérieur.

• Disposez les articles en quinconce au-dessus et au-dessous des supports pour tasses, de façon à ce que l'eau puisse atteindre toute la vaisse.

• Pour la vaisselle de grande dimension, vous pouvez rabattre les supports pour tasses vers le haut.
• Couchez ou suspendez les verres à pied en insérant leur pied dans les fentes des supports pour tasses.

• Pour les verres à long pied, rabattez-le support pour verres vers la droite ou vers la gauche.

• La rangée d'ergots à gauche du panier supérieur peut également être rabattue en deux parties.

Rangeedergots non rabattue: dispose les verres, tasses, etc. dans le panier supérieur.

Rangée d'ergots rabattue : plus de place pour les plats.

Réglage de la hauteur du panier supérieur

Hauteur maximale de la vaiselle dans :
le panier supérieur le panier inférieur
Avec le panier supérieur relevé	22 cm 30 cm
Avec le panier supérieur abaissé	24 cm 29 cm

Vous pouvez aussi régler la hauteur du panier supérieur lorsque le panier est plein.

Pour relever / abaisser le panier supérieur :

1. Tirez complètement le panier supérieur pour le faire partager.
2. Tout en le maintainant par la poignee, relievez le panier supérieur le plus possible puis abaissez-le verticalement.

Le panier supérieur se verrouille dans sa position la plus haute ou la plus BASSE.

AVERTISSEMENT

Après avoir chargé l'appareil, veillez à toutes referrer la porte, car une porte ouverte est source de danger.

Avant de referrer la porte, assurez-vous que les bras d'aspersion tournent librement.

Utilisation du produit de lavage

Utilisez exclusivement des produits de lavage spécifique conçus pour une utilisation au lave-vaisse.

Veuillez respecter le dosage et les consignes de stockage du fabricant figurant sur l'emballage.

En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Versez le produit de lavage dans le compartment correspondant

1. Ouvrez le couvercle.

1. Versez le produit de lavage dans le distributeur (1). Le repère indique le niveau de dosage :

20 = environ 20 a de produit de lavage

30 = environ 30 g de produit de lavage.

1. Tous les programmes avec prélavage nécessitant une dose supplémentaire de produit de lavage (5 à 10 g) à placer dans le compartmentement de prélavage (2).

Ce produit de lavage agira au cours de la phase de prélavage.

1. Si vous utilisez du produit de lavage en pastilles, placez la pastille dans le组成部分 (1)

2. Fermez le couvercle et appuyez jusqu'à ce qu'il soit verrouillé.

Produit de lavage en pastilles

Les produits de lavage en pastilles de différents fabricants presentent un taux de dissolution variable. C'est pourquoi certains produits de lavage en pastilles n'atteignent pas leur pouvoir de nettoyage optimal au cours des programmes courts. Par conséquent, veuillez seLECTIONner un programme de lavage long si vous utilisez des produits de lavage en pastilles, afin d'éliminer complètement les résidus de dessive.

Fonction "Tout en 1"

Cet apparéil est doté de la fonction "Multitab", ce qui vous permet d'utiliser les pastilles de dénergent multifonctions " Multitab".

Ces produits combinent les fonctions de produit de lavage, de liquide de rinçage et de sel régéranger. Ils peuvent également contérer d'autres substances selon le type de pastille utilisé ("3 en 1", "4 en 1", "5 en 1", etc.).

Vérifiez que ces produits de lavage sont appropriés au degré de durée de l'eau d'alimentation. Consultez à cet effet les instructions du fabricant.

Cette fonction peut être selectionnée avec tous les programmes de lavage. Lorsque cette fonction est selectionnée, l'alimentation en liquide de rincege et en Sel à partir des bacs respectifs est automatiquement désactivée, de même que les voyants correspondant au sel et au liquide de rincege.

Selectionnez la "fonction Multitab" avant de lancer un programme de lavage.

Dés que cette fonction est selectionnée (levoyant correspondant s'allume),elle restera éqautement activée pour les programmes de lavage suivants.

L'utilisation de la fonction " Multitab ", peut entraîner une modification de la durée du cycle. Dans ce cas, la durée du programme est automatiquement mise à jour sur l'affichage numérique.

Une fois que le programme a démarré, la fonction "Multitab" NE peut PLUS être modifiée. Si vous souhaitez annuler la fonction "Multitab" il vous faudra d'abord annuler la selection du programme de lavage, puis désactiver la fonction "Multitab".

Dans ce cas, vous devrez régler à nouveau le programme de lavage (et les options souhai-tées).

Activation/désactivation de la fonction Multitab

Appuyez sur la touche Multitab : Levoyant correspondant s'allume. Cela signifie que la fonction est activée.

Pour désactiver la fonction, appuyez à nouveau sur la touche de fonction Multitab : le voyant s'eteint.

i

Si le séchage n'est pas satisfaisant, nous vous suggerons :

1. Remplir le distributeur de liquide de rincege.
2. Activer le distributeur de liquide de rinceage.

3. Regler le dosage du liquide de rincege sur la position 2.

4. L'activation/la désactivation du distributeur de liquide de rincege est possible uniquement si la "fonction Multitab" est activée.

D'activer/de désactiver le distributeur de liquide de rincege.

1. Appuyez sur la touche Marche/Arrêt. Le lave-vaisse doit se couver en mode programmation.
2. Appuyez simultanément sur les touches B et C, jusqu'à ce que les voyants correspondant aux touches A, B et C clignotent.
3. Appuyez sur la touche B, les voyageants correspondant aux touches A et C s'eteignent tandis que levoyant correspondant à la touche B continue de clignoter. L'affichage numérique visuaïse le réglage actuel :

dd = Distributeur de liquide de rincege desactive.

I d = Distributeur de liquide de rincege activé.

1. Pour modifier un paramètre, appuyez à nouveau sur la touche B, le nouveau paramètre apparaît sur l'affichage numérique.
2. Pour<memoriser cette opération, mettez à l'arrêt le lave-vaissele en appuyant sur la touche Marche/Arrêt.

i

Si vous souhaitez réutiliser des produits de lavage traditionnels, nous vous recommendons de :

1. Désactiver la "fonction Multitab".
2. Approvisionner à nouveau le réservoir à Sel et le distributeur de liquide de rincege.
3. Régler la position maximale du degré de durée de l'eau et d'effectuer 1 programme normal sans charger l'appareil.
4. Régler ensuite le degré de durée de l'eau en fonction de la durée de l'eau de votre région.
5. Régler la dose de liquide de rinceage.

Programmes de lavage

Programme D'égré de salissure	Type de vaiselle	Description du programme Valeurs de consommation1)
		Prélavage	Lavage principal	Ringage intermédiaire	Ringage final	Séchage	Durée (minutes)2)	Énergie (KWh)	Eau (litres)
AUTO 45-70°3)	Moyenne-ment sale et très sale	Vaiselle, couverts, plats et casseroles	●	●	1/2x	●	●	-	1.1 - 1.7
INTENSIV CA-RE 70°	Très sale Vaiselle, couverts, plats et casseroles	●	●	●	●	●	-	1.5 - 1.7	12 - 23
30 MIN 60°4)	Légère-ment sale	Vaiselle et couverts		●		●		0.9	9
ECO 50°5)	Moyenne-ment sale	Vaiselle et couverts	●	●	●	●	-	1.0 - 1.1	9
45°	Moyenne-ment sale	Vaiselle délicate et verres		●	●	●	●	0.8 - 0.9	12 - 13
	Tous Charge	partIELLE (àeffectuer dans la journée)6)	●					0.1	4
NIGHT CYCLE MOYEN-ment sale	Vaiselle et couverts							1.2 - 1.3	13 - 14

1) Les valeurs de consommation sont fournies à titre indicatif et variant en fonction de la pression et de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle.
2) La durée du programme apparaît sur l'affichage numérique.
3) Au cours du programme « Auto», le degré de salissure de la vaiselle est déterminé par le degré de turbidité de l'eau. La durée du programme, les niveaux de consommation d'eau et d'énergie peuvent varier; tout dépend de la charge du lave-vaiselle (pleine ou demi-charge) et du degré de salissure de la vaiselle. La température de l'eau est automatiquement réglée entre 45^ et 70^ .
4) Idéal pour un lave-vaisse partiellement charge. Programme de lavage journalier parfait, adapté aux besoin d'une famille de 4 personnes qui souhaite seulement laver la vaisse et les couverts du dîner et du petit déjeuner.
5) Programme de test des organismes de contrôle.
6) Ce programme n'utilise pas de produit de lavage.

Sélection et départ d'un programme de lavage

Selectionnez le programme de lavage et le départ différé en laissant la porte légèrement ouverte. Le départ du programme ou le décompte du départ différé demarrera uniquement après que vous aurez reféré la porte. Vous pouvez effectuer toutes les modifications souhaitées jusqu'à ce moment-là.

1. Vérifiez que les paniers ont été charges correctement et que les bras d'aspersion tournent librement
2. Assurez-vous que le robinet d'arrivée d'eau est ouvert
3. Appuyez sur la touche Marche/Arrêt. Le lave-vaisselle doit se couver en mode Programma nation.
4. Pour selectionner un programme de lavage, appuyez sur l'une des deux touches de programme. (Voir le tableau des « Programmes de lavage »).

Lorsqu'un programme est selectionné, levoyant correspondant s'allume et la durée du programme clignote sur l'affichage numérique.

Si vous souhaitez selectionner le programme NIGHT CYCLE, appuyez sur la touche NIGHT CYCLE et levoyant correspondant s'allume.

1. Fermez la porte du lave-vaisselle, le programme démarre automatiquement.

Réglage et départ du programme avec "départ différé"

1. ÀpRES avoir séLECTIONné le programme de lavage, appuyez sur la touche de départ différé jusqu'à ce que le nombre d'heures correspondant au départ différé souhaïte apparaisse sur l'affichage numérique. Le départ du programme de lavage peut être différé de 1 heures à 19 heures.
2. Fermez la porte du lave-vaisselle, le décompte démarre automatiquement.
3. Le décompte s'effectue d'heure en heures.
4. L'ouverture de la porte interrompt le décompte. Fermez la porte; le décompte reprend la où il a été interrompu.
5. Dès que la durée du départ différé est écoulée, le programme démarre automatique-ment.

Il vous est possible de sélectionner le programme de lavage et la durée du départ différé également lorsque la porte est fermée. N'oubliez pas dans ce cas que lorsque la touche d'un programme de lavage est appuyée, vous disposez de 3 secondes SEULEMENT pour sélectionner un autre programme ou un départ différé, après quoi le programme selectionné démarre automatiquement.

AVERTISSEMENT

Interrompez ou annulez un programme en cours UNIQUEMENT si cela s'avere strictement nécessaire. Attention! Un nuage de vapeur peut s'échapper par la porte du lave-vaiselle lorsque vous l'ouvre. Soyez prudent au moment d'ouvrir la porte.

Annulation d'un départ différé ou d'un programme en cours

• Appuyez sur la touche RESET jusqu'à ce que tous les voyants de programme s'allument.

• L'annulation d'un départ différé déterminé l'annulation du programme de lavage sélectionné. Dans ce cas, vous doivent restorer la sélection du programme de lavage.

• Si vous foulez sélectionner un nouveau programme, vérifie qu'il y a du produit de lavage dans le distributeur correspondant.

Interruption d'un programme en cours

• Ouvrez la porte du lave-vaiselle; le programme s'arrête. Fermez la porte; le programme reprendra là où il a été interrompu.
• Appuyez sur la touche Marche/Arrêt : tous les voyageurs s'éteignent. Appuyez à nouveau sur la touche Marche/Arrêt ; le programme reprendra là où il a été interrompu.

Fin du programme de lavage

• Le lave-vaisse se met à l'arrêt automatiquement.
  LevoyantProgramme reste allumé.

• Un zéro apparait sur l'affichage numérique.

• Mettez à l'arrêt le lave-vaisselle en appuyant sur la touche Marche/Arrêt.

Dès que le programme est terminé, mettez l'appareil à l'arrêt. Si l'appareil n'est pas mis à l'arrêt, tous les voyants s'éteignent automatiquement dans les 3 minutes qui suivant la fin du programme. Sur l'affichage numérique apparait 1 barre horizontally.

Cela vous aidera à réduire la consommation d'énergie si vous oubliez demettre à l'arrêt l'appareil ou si, pour une raison ou une autre, vous ne réussissez pas à mettre l'appareil à l'arrêt à la fin du programme.

Appuyez sur une touche quelconque (sauf Marche/Arrêt); l'affichage du bandeau de commandes (voyants et affichage numérique) est alors identique à celui de la fin du programme.

1. Ouvrez la porte du lave-vaiselle, laissez-la entrouverte et attendez quelques minutes avant de décharger la vaiselle; cela permet de la laisser refroidir et améliore le processus de séchage.

Déchéancement du lave-vaisse

• Les plats encore chauds sont sensibles aux chocs.

C'est pourquoi il est préférible de laisser refroidir la vaisse avant de la décharger de la machine.

• Videz en premier lieu le panier inférieur, puis le panier supérieur; ceci permettra d'eviter que de l'eau ne s'égoutte du panier supérieur sur la vaisselle du panier inférieur.
• Il se peut que de l'eau soit présente sur les parois externes et sur la porte du lave-vaisselle, car l'accier inoxydable est en définitive plus froid que les plats.

ATTENTION

Dès que le programme est terminé, débranchez le lave-vaiselle et fermez le robinet d'arrivée d'eau.

Entretien et nettoyage

Nettoyage des filtrés

Contrôlez et nettoyez les filtrres très régulierement. Des filtrres non nettoyés réduisent les performances de lavage.

AVERTISSEMENT

Avant de nettoyez les filtres, assurez-vous que l'appareil est mis à l'arrêt.

1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaiselle comporte un filtrre grossier (A), un microfiltrtre (B) et un filtrtre plat. Desserrez le système de filtrage à l'aide de la poignée du microfiltrtre et sortez-le.

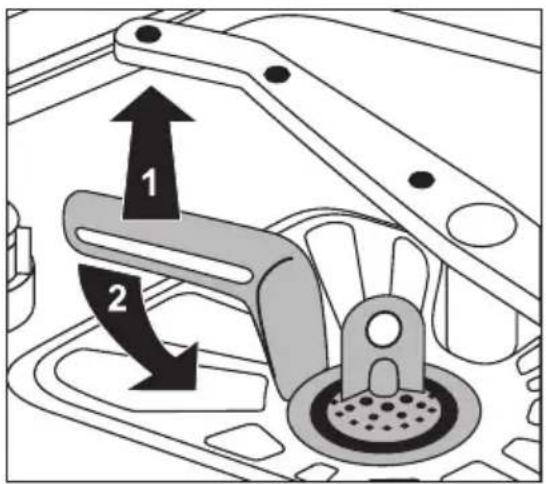

1. Tournez la poignée dans le sens contraire des aiguilles d'une montre et effectuez 1/4 de tour pour enlever le système de filtrage.

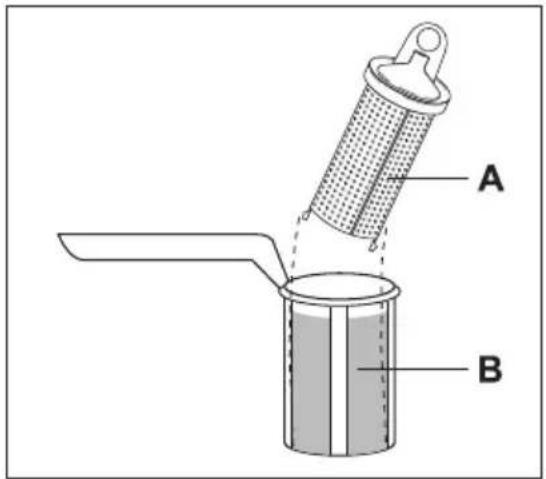

2. Saisissez le filtrtre grossier (A) par la poignée annulaire et retirez-le du microfiltre (B).
3. Nettoyez minutieusement tous les filtres à l'eau courante.

1. Retirez le filtré plat du fond de la cuve et nettoyez minutieusement les deux faces.
2. Réinstallé le filtré plat dans le fond du compartment de lavage en veillant à ce qu'il soit bien installé.
3. Introduisez le filtrre grossier (A) dans le microfiltrre (B) et appuyez sur les deux filtres à la fois.
4. Mettez l'ensemble de ces filtres en place et bloquez-les en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée. Au cours de cette opération, contrôle que le filtré plat ne dépasse pas du fond de la cuve.

AVERTISSEMENT

N'utilisez jamais le lave-vaiselle sans les filtres. Si les filtres n'ont pas ete rectement reinstalles, les performances de lavage pourront etre compromiseses et I'appareil pourrait etre endommagé.

Nettoyage des bras d'aspersion

Ne retirez JAMAIS les bras d'aspersion.

Si des résidus de salissures ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un cure-dent.

Nettoyage de la carrosserie

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Le cas échéant, utilisez uniquement des produits nettoyants neutres. N'utilisez enaucun cas de substances abrasives, de tampons métalliques ou de solvants (acétone, trichloréthylène, etc.).

Nettoyage interne

Essuyez régulierement les joints situés autour de la porte et des distributeurs de produit de lavage et de liquide de rincege à l'aide d'un chiffon humide.

Nous vous conseillons d'effectuer tous les 3 mois un lavage pour vaisselle très sale mais sans vaisselle et avec produit de lavage.

En cas d'absence prolongée

Si vous n'utilise pas l'appareil pendant un certain temps, voirlez à :

1. Débrancher l'appareil et à fermer le robinet d'arrivée d'eau.
2. Laisser la porte entrouverte pour prévenir la formation d'odeurs désagréables.
3. Nettoyer soigneusement l'intérieur de l'appareil.

Précautions contre le gel

Évitez d'installer l'appareil dans un endroit où la tempéature ambiente est inférieure à 0^ .

SiILA n'est pas possible, videz I'appareil, fermez la porte, debranchez le tuyau d'arrivee d'eau et vidangez.

Transport de l'appareil

Si vous doivent transporter l'appareil (en cas de déménagement, etc.):

1. Retirez la fiche de la prise secteur.
2. Fermez le robinet d'arrivée d'eau.
3. Retirez les tuyaux d'arrivée d'eau et de vidange.
4. Tirez l'appareil hors de sa niche ainsi que les tuyaux.

Evitez d'incliner l'appareil au cours du transport.

En cas d'anomalie de fonctionnement

Le lave-vaisse ne démarre pas ou se met à l'arrêt en cours de programme. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un technicien.

Mettez le lave-vaisselle à l'arrêt et effectuez les contrôleles que nous vous suggérons ci-après.

Code alarmé et anomalie de fonctionnement Cause	Use possible et solution
• levoyant du programme en cours clignote en permanence • ,10 apparait sur l'affichage numérique. • répétition du signal sonore Le lave-vaisselle n'est pas approvisionné en eau.	• Le robinet d'arrivée d'eau est bloqué ou in-crusté de tartre. Nettoyez le robinet d'arrivée d'eau. • Le robinet d'arrivée d'eau est fermé. Ouvrez le robinet d'arrivée d'eau. • Le filtre (s'il estprésent) situé dans l'embout à vis du tuyau au niveau de la soupape d'admission est bouché. Nettoyez le filtre situé dans l'embout à vis du tuyau. • Le tuyau d'arrivée d'eau n'a pas été installé correctement, est plié ou écrasé. Vérifiez le raccordement du tuyau d'arrivée d'eau.
• le voyant du programme en cours clignote en permanence • ,20 apparait sur l'affichage numérique. • répétition du signal sonore Le lave-vaisselle ne vidange pas.	• Le robinet de l'évier est bouché. Nettoyez à fond le robinet de l'évier. • Le tuyau de vidange n'a pas été installé cor-rectement, est plié ou écrasé. Vérifiez le raccordement du tuyau de vidange.
• le voyant du programme en cours clignote en permanence • ,30 apparait sur l'affichage numérique. • répétition du signal sonore Le système de sécurité anti-débordement s'est déclenché.	• Fermez le robinet d'arrivée d'eau et contactez le serviceAprès-vente de votre magasin ven-deur.
Le programme ne démarre pas. • La portedu lave-vaisselle n'a pas été fermée correctement. Fermez la porte. • La fiche n'est pas branchée. Insérez la fiche dans la prise secteur. • Le fusible a disjoncté dans la boîte à fusibles. Remplacez le fusible. • Le départ différé a été réglé. Si la vaisselle doit être lavée immidiatement, annulez le départ différé.

Après avoir effectué ces contrôle, mettez l'appareil en marche : Le programme reprendra là où il a été interrompu.

Si l'anomalie persiste ou que le code d'erreurs s'affiche à nouveau, contactez le Service Àprouve.

Si des codes d'erreurs non décrits dans le tableau ci-dessus s'affichent, contactez le Service.
Après-vente, communiquez le modele, le numero de code produit et le numero de série.

Vous trouverez ces informations sur la plaque signalétique située sur le côté du lave-vais-selle.

Afin de pouvoir dispose à tout moment de ces numérios, nous vous recommendons de les inscrite ici:

Modèle:

N^ code produit:

N° de série :

Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre • Vous n'avez pas sélectionné le programme approprié. • La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfa-ces. Ne surchargez pas les paniers. • La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée. • Les filtres situés dans le fond de la cuve sont encrassés ou mal installés. • Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvisionner le distribu-teur de produit de lavage. • Si des dépôts de tartre sontopsisents sur la vaisselle, cela signifie que le réserve à sel est vide ou que vous n'avoz pas régle correcte-ment le niveau de l'adoucisseur d'eau. • Le raccordement du tuyau de vidange n'a pas été réalisé correctement. • Le bouchon du réserve à sel n'a pas été vissé correctement.
La vaisselle est mouillée et terne • Vous n'avez pas utilisé de liquide de rinceage. • Le distributeur de liquide de rinceage est vide.
Les verres et la vaisselleprésentent des rayures, des taches blanches ou un film bleuâtre	Réduisez le dosage du liquide de rinceage.
Des gouttes d'eau ont séché sur les verres et la vaisselle	Augmentez le dosage du liquide de rinceage. Il se peut que le produit de lavage soit en cause. Contactez le service clientèle du fabri-cant du produit de lavage.

Si, après avoir effectué tous ces contrôle, le problème persiste, contactez le Service Àprouvente.

Caracteristiques techniques

Dimensions Largeur x Hauteur x Profondeur (cm)	60 x 85 x 63,5
Branchement électrique - Tension - Puissance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord interieur de la portedu lave-vaisselle
Pression de l'eau d'alimentation	Minimum - Maximum (MPa) 0,05 - 0,8
Capacité Couverts 12

Instructions d'installation

Installation

AVERTISSEMENT

Les branchements électriques et les raccordements hydrauliques nécessaires à l'installation de l'appareil doivent être réalisés par unElectricien qualifié et/ou un plombier ou autre personne compétente.

Retirez tous les emballages avant d'installer la machine.

Dans la mesure du possible, placez-la a proximite d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation.

Encastrement (sous un plan de travail ou un évier)

En retardant le plan de travail de l'appareil, vous pouvez encastrer celui-ci sous un évier ou sous un plan de travail déjà existant, à condition que la niche corresponde aux dimensions du croquis.

Procedez comme suit :

1. Retirez le plan de travail du lave-vaisse. Pour cela, devissez les deux vis de fixation situées à l'arrière, puis tirez le plan de travail par l'arrière et dégagez-le des emboitements avant, en le soulevant.

2. Encastrez l'appareil après avoir ajusté sa hauteur en vissant ou dévissant ses pieds de réglage.

Pendant l'encastrement de l'appareil, veillez à ce que le tuyau d'arrivée d'eau et le tuyau de vidange ne soient ni entortillés ni écrasés.

Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil. Àpres son installation, le lave-vaisselle doit être facilement accessible par un technicien en cas d'intervention.

Si le lave vaisselle ne doit plus être encastré dans un deuxième temps, il faut réinstaller le plan de travail.

Le socle du lave vaisselle n'est pas régliable.

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et étanchéité de la porte. Assurez-vous que la porte du lave-vaisselle se ferme correctement sansfrottement lateraux. Si la porte ne ferme pas correctement, devissez ou vissez les pieds jusqu'à ce que l'appareil soit parfaitement de niveau et d'aplomb.

Raccordement à l'arrivée d'eau

Raccordements à l'arrivée d'eau

Cet apparéil peut être alimenté en eau chaude (max. 60^ ) ou en eau froide.

Avec une alimentation en eau chaude, vous pouvez réduire votre consommation d'énergie électriche de manière spectaculaire. Cela dépend, toute fois, de la maniere dont l'eau chaude est produit. (Nous suggérons d'autres sources d'énergie plus écologiques telles que, par ex., les panneaux solaires ou panneaux photovoltaiques, et les éoliennes).

Pour réaliser le raccordement proprement dit, l'écrou-raccord installé dans le tuyau d'alimentation de l'appareil doit être visse sur une goulotte avec filetage "Witworth" pour tuyau 3/4 ou à un robinet à raccord rapide spécialement conçu à cet effet de type "Press-block". La pression de l'eau doit se situer dans les limites indiquées dans les "Caracteristiques techniques". Pour connaître la pression d'alimentation moyenne de votre région, adressez-vous à votre Compagnie locale de distribution des eaux.

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroulé, écrasé ou enchevêtre lorsque vous effectuez le raccordement.

Le lave-vaisse est doté de tuyaux d'alimentation et de vidange pouvant être orientés à gauche ou à droite selon les besoin de l'installation, à l'aide du contre-écrou.

Il est nécessaire que le contre-écrou soit installé correctement pour éviter toute fuite d'eau.

( Attention ! Les lave-vaiselle ne sont PAS tous dotés de tuyaux d'alimentation et de vidange avec contre-écrou. Dans ce cas-ci, cette option n'est pas disponible.) Si l'appareil est raccordé au moyen de tuyaux neufs ou de tuyaux ayant peu servi, faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'acciviée d'eau.

N'utilisez PAS des tuyaux provenant d'un ancien apparéil.

Cet apparéil est doté de fonctions de sécurité destinées à empêcher que l'eau utilisée dans l' apparéil ne soit réintroduite dans le système d'eau potable. Cet apparéil est conforme aux règlements applicables en matière de tuyauterie.

Tuyau d'arrivée d'eau avec soupape de sécurité

Après avoir raccardé le tuyau d'arrivée d'eau à double paroi, la soupape de sécurité se situe à proximité du robinet. Par conséquent, le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit au cours de cette opération, la soupape de sécurité interrompt l'écoulement de l'eau.

Faites attention au moment d'instructor le tuyau d'arrivée d'eau :

• Le fil électrique de la soupape de sécurité est situé à l'intérieur du tuyau d'arrivée d'eau à double paroi. N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagé, remplacez immédiatement la prise secteur.
• Le remplacement du tuyau d'arrivée d'eau avec soupape de sécurité relève de la compétence exclusive d'un professionnel ou du Service Avec-vente.

AVERTISSEMENT

Attention! Tension dangereuse.

Raccordement du tuyau de vidange

L'extrémité du tuyau de vidange peut être raccordée de deux façon :

1. Au robinet de sortie de l'évier, en la fixant à la partie inférieure de la surface de travail. Cela empêchera que les eaux usées de l'évier ne PENETRNT dans l'appareil.
2. À une conduite fixe dotée d'une évacuation murale dotée d'une ventilation spéciale, diamètre interieur de 4 cm minimum.

Le raccordement de vidange doit être situé à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) par rapport à la base du lave-vaisse.

Le tuyau de vidange peut être orienté à droite ou à gauche du lave-vaisse.

Assurez-vous que le tuyau n'est pas courbé ou écrase, sous peine d'empêcher ou de ralentir l'évacuation de l'eau.

Le bouchon d'évier ne doit pas être mis en place lorsque l'appareil évacue l'eau, sous peine de pro

voquer un effet de siphon et un reflux de l'eau vers l'appareil.

Si vous utilisez une rallonge de tuyau, celle-ci ne doit pas dépasser 2 metres et son diamètre interieur ne doit pas être inférieur au diamètre du tuyau fourni.

De même que le diamètre interieur des raccords utilisés pour les branchements ne doit pas etre inférieur au diametre du tuyau d'évacuation fourni.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez pas d'enlever toute la membrane de plastique (A). Si vous oubliez d'enlever toute la membrane, des particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle.

Nos apparèils sont équipés d'un dispositif de sécurité empêchant le reflux des eaux usées vers l' apparéil. Si le robinet de votre évier est doté d'un

clapet de retenue incorpore, cela pourrait entraver la vidange correcte de votre lave-vais-selle. C'est pourquoi nous vous recommendons de le retirer.

Pour éviter toute fuite d'eau après l'installation, assurez-vous que les raccords des tuyauteries d'eau sont bien serrés.

Branchement électrique

AVERTISSEMENT

L'appareil doit être relié à la terre conformément aux normes en vigueur.

Avant d'utiliser l'appareil pour la première fois, vérifie que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation de la piece ou l'appareil doit être installé.

La puissance nominale du fusible figure également sur la plaque signalétique.

Branchez toujours la fiche principale dans une prise correctement installée, protégée contre les chocs et compteant une borne de mise à la terre. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple.

Risque d'incendie.

Si nécessaire, remplacez la prise femelle de l'installation electrique de votre habitation. Si le cable electrique doit être remplaced, contactez le Service Avres-vente.

La prise doit rester accessible une fois que l'appareil est installé.

Pour débrancher l'appareil, ne tirez jamais sur le cordon mais tirez toujours la prise.

Le fabricant decline toute responsabilité en cas de non-respect des précautions de sécurité mentionnées dans ce chapitre.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique).

En procédant à la mise au rebut de l'appareil dans les régles de l'art, nous présvours l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Matériaux d'emballage

Les matériaux d'emballage sont conçus dans le respect de l'environnement et sont recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE <, >PS <, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

AVERTISSEMENT

Si vous n'utilisez plus votre apparéil :

• Retirez la fiche de la prise secteur.
• Coupe le cable et la fiche et jetez-les.
• Éliminez le loquet de la porte, cela évitera aux enfants de s'enfermer dans l'appareil et demettre ainsi leur vie en danger.
