HASZNÁLATI ÚTMUTATÓ Favorit 60760 W AEG-ELECTROLUX

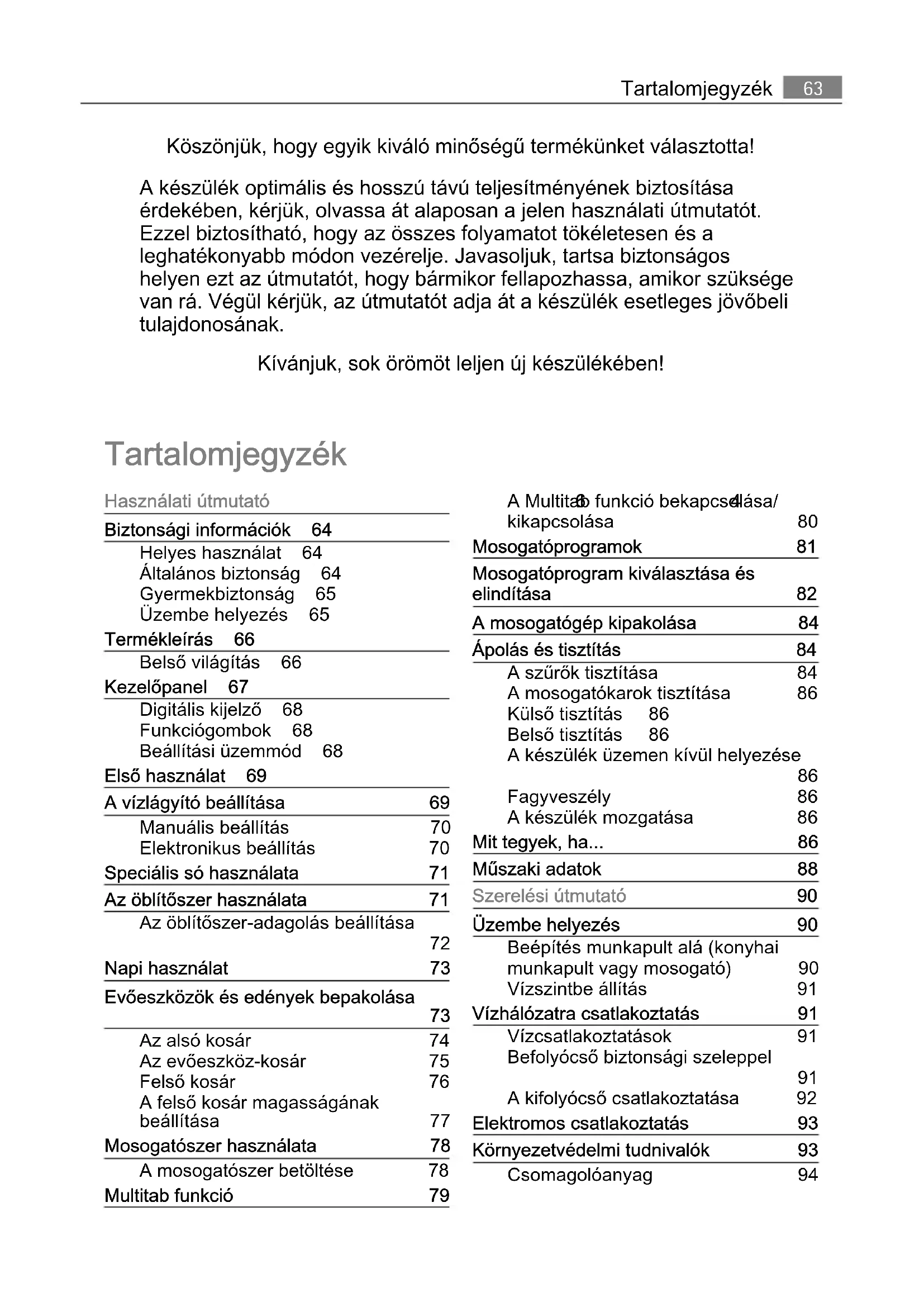

En matière de protection de l'environnementKöszönjük, hogy egyik kiváló minőségű termékünket választotta! A készülék optimális és hosszú távú teljesítményének biztosítása érdekében, kérjük, olvassa át alaposan a jelen használati útmutatót. Ezzel biztosítható, hogy az összes folyamatot tökéletesen és a leghatékonyabb módon vezérelje. Javasoljuk, tartsa biztonságos helyen ezt az útmutatót, hogy bármikor fellapozhassa, amikor szüksége van rá. Végül kérjük, az útmutatót adja át a készülék esetleges jövőbeli tulajdonosának. Kívánjuk, sok örömöt leljen új készülékében! Tartalomjegyzék Használati útmutató 64 Biztonsági információk 64 Helyes használat 64 Általános biztonság 64 Gyermekbiztonság 65 Üzembe helyezés 65 Termékleírás 66 Belső világítás 66 Kezelőpanel 67 Digitális kijelző 68 Funkciógombok 68 Beállítási üzemmód 68 Első használat 69 A vízlágyító beállítása 69 Manuális beállítás 70 Elektronikus beállítás 70 Speciális só használata 71 Az öblítőszer használata 71 Az öblítőszer-adagolás beállítása

Napi használat 73 Evőeszközök és edények bepakolása

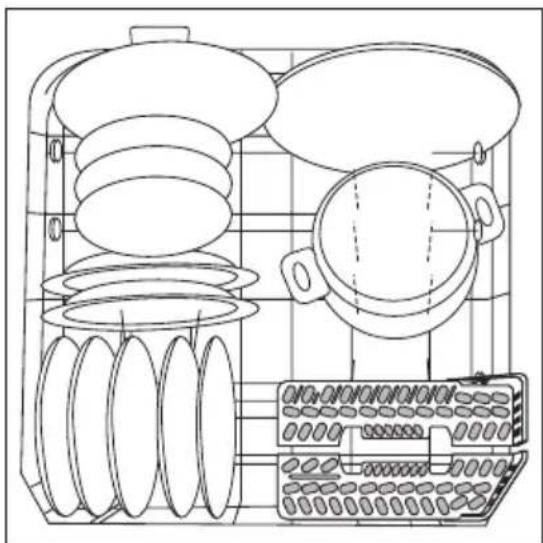

Az alsó kosár 74 Az evőeszköz-kosár 75 Felső kosár 76 A felső kosár magasságának beállítása 77 Mosogatószer használata 78 A mosogatószer betöltése 78 Multitab funkció 79 A Multitab funkció bekapcsolása/ kikapcsolása 80 Mosogatóprogramok 81 Mosogatóprogram kiválasztása és elindítása 82 A mosogatógép kipakolása 84 Ápolás és tisztítás 84 A szűrők tisztítása 84 A mosogatókarok tisztítása 86 Külső tisztítás 86 Belső tisztítás 86 A készülék üzemen kívül helyezése

Fagyveszély 86 A készülék mozgatása 86 Mit tegyek, ha... 86 Műszaki adatok 88 Szerelési útmutató 90 Üzembe helyezés 90 Beépítés munkapult alá (konyhai munkapult vagy mosogató) 90 Vízszintbe állítás 91 Vízhálózatra csatlakoztatás 91 Vízcsatlakoztatások 91 Befolyócső biztonsági szeleppel

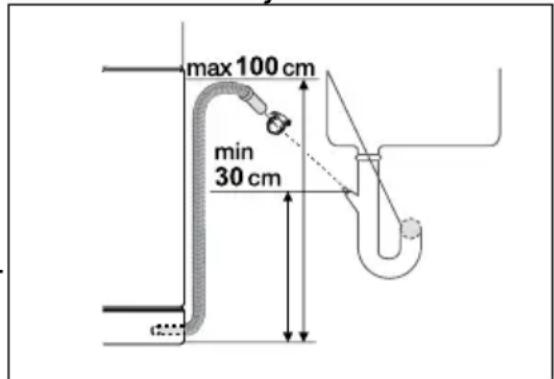

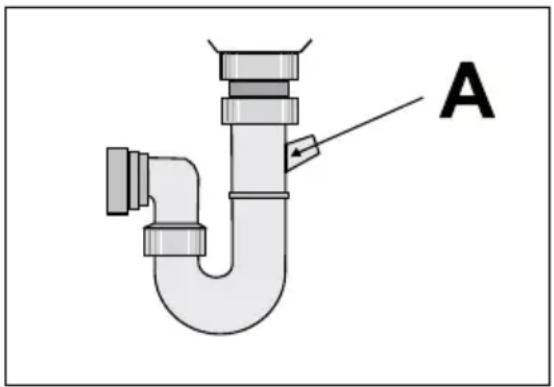

A kifolyócső csatlakoztatása 92 Elektromos csatlakoztatás 93 Környezetvédelmi tudnivalók 93 Csomagolóanyag 94 Tartalomjegyzék 63A változtatások jogát fenntartjuk Használati útmutató Biztonsági információk Saját biztonsága és a helyes használat biztosítása érdekében a készülék üzembe helyezése és első használata előtt olvassa át figyelmesen ezt a hasz‐ nálati útmutatót, beleértve a tippeket és figyelmeztetéseket is. A szükségtelen hibák és balesetek elkerülése érdekében fontos annak biztosítása, hogy min‐ denki, aki a készüléket használja, jól ismerje annak működését és biztonságos használatát. Őrizze meg ezt a használati útmutatót, és ha a készüléket ela‐ jándékozza vagy eladja, az útmutatót is mellékelje hozzá, hogy annak teljes élettartamán keresztül mindenki, aki használja, megfelelő információkkal ren‐ delkezzen annak használatát és biztonságát illetően. Helyes használat

• Ez a mosogatógép kizárólag mosogatógépben mosogatható háztartási edé‐ nyek mosogatására szolgál.

• Ne tegyen semmilyen oldószert a mosogatógépbe. Ez robbanást okozhat.

• A késeket és más, hegyes eszközöket az evőeszközkosárban a hegyükkel lefelé vagy a felső kosárban vízszintesen helyezze el.

• Csak mosogatógépekhez való termékeket (mosogatószer, só és öblítőszer) használjon.

• Az ajtót ne nyissa ki a készülék működése közben, mivel forró gőz távozhat.

• Ne vegyen ki egyetlen edényt sem a mosogatógépből a mosogatási prog‐ ram vége előtt.

• Használat után a készüléket válassza le a tápellátásról, és zárja el a vízel‐ látást.

• A készüléket kizárólag arra felhatalmazott szerviz szakembere javíthatja, és csak eredeti pótalkatrészek használhatók.

• Semmilyen körülmények között ne kísérelje meg saját maga megjavítani a készüléket. A szakszerűtlen beavatkozás személyi sérülést vagy komoly működési problémákat okozhat. Forduljon a helyi szervizközponthoz. Min‐ dig ragaszkodjon eredeti pótalkatrészek felhasználásához. Általános biztonság

• A készüléket csökkent fizikai, értelmi vagy mentális képességű, illetve meg‐ felelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyer‐ mekeket is) nem használhatják. A biztonságukért felelős személynek felü‐ gyeletet és a készülék használatára vonatkozó útmutatást kell biztosítania számukra.

• A mosogatógépbe való mosogatószerek kémiai égést idézhetnek elő a szemben, a szájban és a torokban. Életveszélyes lehet! Tartsa be a moso‐ gatószer gyártójának biztonsági utasításait.

Biztonsági információk• A mosogatógépben lévő víz nem iható. Előfordulhat, hogy mosogatószer maradt a készülékben.

• A mosogatógép ajtaját mindig tartsa csukva, ha éppen nem pakolja be vagy ki. Így elkerülhető, hogy bárki átessen rajta, és megsérüljön.

• Ne üljön vagy álljon rá a nyitott ajtóra. Gyermekbiztonság

• A készüléket felnőttek általi üzemeltetésre tervezték. Ne hagyja, hogy gyer‐ mekek felügyelet nélkül használják a mosogatógépet.

• Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélye‐ sek.

• A mosószereket zárja el a gyermekek elől és tartsa biztonságos helyen.

• A gyermekeket tartsa távol a mosogatógéptől, ha az ajtaja nyitva van. Üzembe helyezés

• Ellenőrizze a mosogatógépet, hogy a szállítás alatt nem szenvedett-e vala‐ milyen sérülést. Soha ne csatlakoztasson sérült készüléket. Ha a mosoga‐ tógép megsérült, forduljon a szállítóhoz.

• Használat előtt minden csomagolóanyagot el kell távolítani.

• A készülék üzembe helyezéséhez szükséges minden villanyszerelési és vízvezeték-szerelési munkát megfelelő szakképesítéssel rendelkező sze‐ mélynek kell elvégeznie.

• Biztonsági okokból veszélyes megváltoztatni a műszaki jellemzőket vagy megkísérelni a termék bármilyen módon történő módosítását.

• Soha ne használja a mosogatógépet, ha az elektromos tápvezeték vagy a vízellátást biztosító cső sérült; vagy ha a kezelőpanel, a munkafelület vagy a lábazat oly módon sérült, hogy a készülék belseje szabadon hozzáférhető. A veszélyek elkerülése érdekében forduljon a helyi szervizhez.

• A mosogatógép egyetlen oldala sem fúrható ki a hidraulikus és elektromos alkatrészek károsodásának elkerülése érdekében. VIGYÁZAT Az elektromos és a vízvezetékre való csatlakoztatást illetően kövesse a meg‐ felelő fejezetek útmutatását. Biztonsági információk 65Termékleírás 1 Felső kosár 2 Vízkeménység-kapcsoló 3 Sótartály 4 Mosogatószer-adagoló 5 Öblítőszer-adagoló 6 Adattábla 7 Szűrők 8 Alsó mosogatókar 9 Felső mosogatókar 10 Munkafelület Belső világítás A mosogatógép belső világítással rendelkezik, amely bekapcsol, amikor a mo‐ sogatógép ajtaját kinyitják, és kikapcsol, amikor becsukják VIGYÁZAT Látható ledes sugárzás, ne nézzen hosszasan a fénysugárba

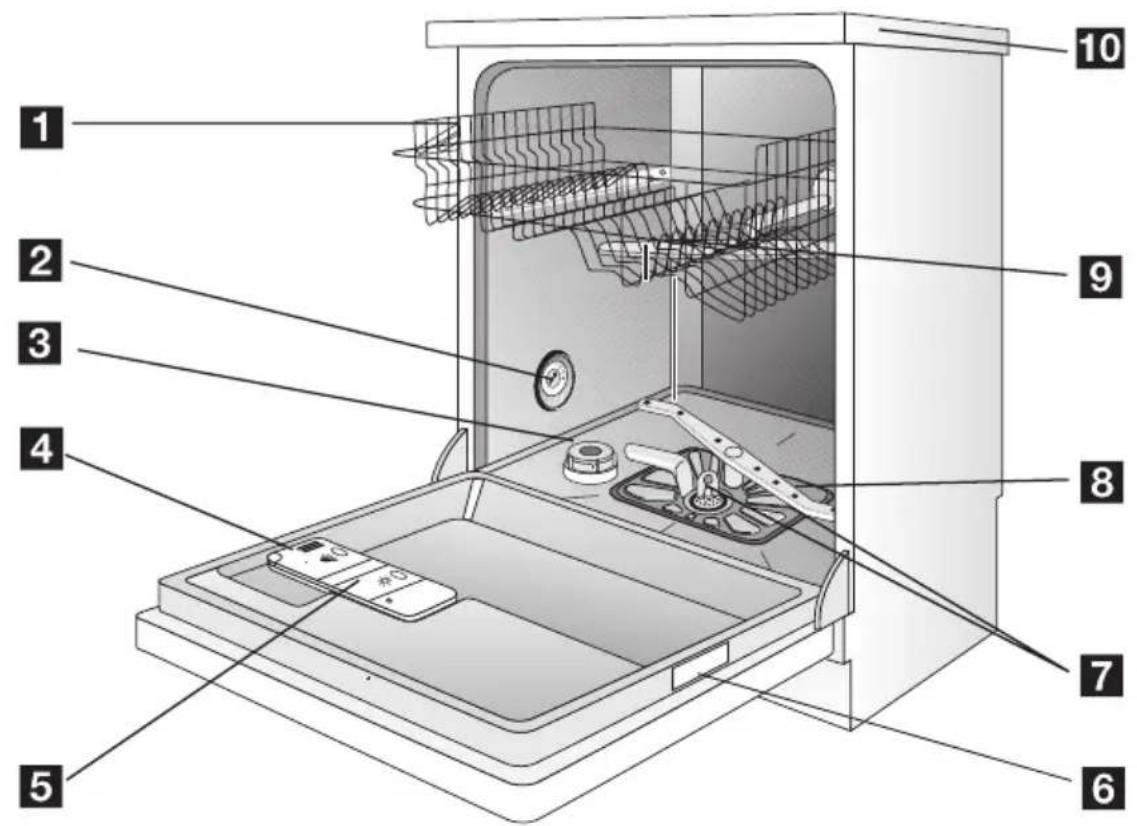

TermékleírásA belső világítás CLASS 2 besorolású LED izzóval van szerelve az IEC 60825-1 szabvánnyal összhangban: 1993 + A1: 1997 + A2: 2001. Emissziós hullámhossz 450 nm Maximális kibocsátott teljesítmény 548 µW Ha ki kell cserélni a világítást, forduljon a lakhelye szerinti szervizközponthoz Kezelőpanel 1 Be/Ki gomb 2 RESET gomb 3 Programválasztó gombok 4 NIGHT CYCLE gomb 5 MULTITAB gomb 6 Késleltetett indítás gomb 7 Digitális kijelző 8 Funkciógombok 9 Jelzőfények

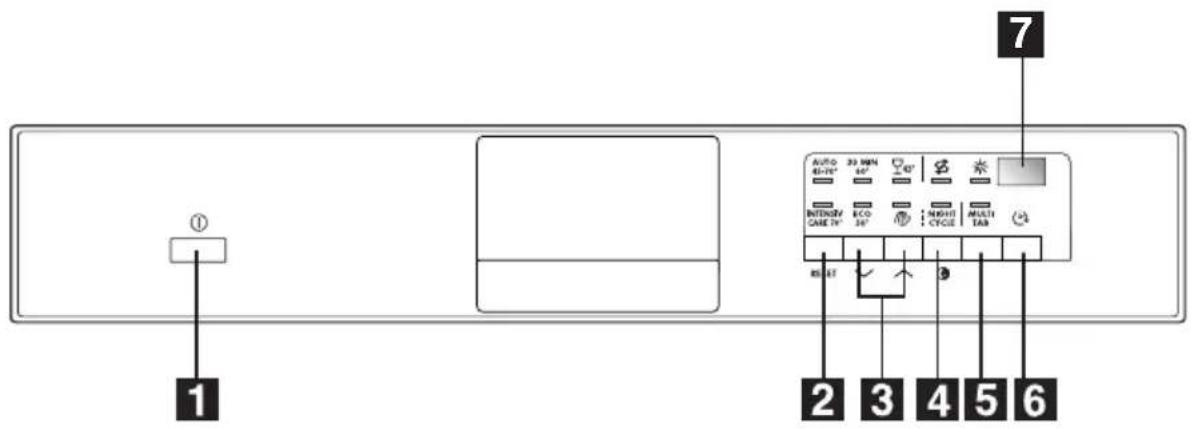

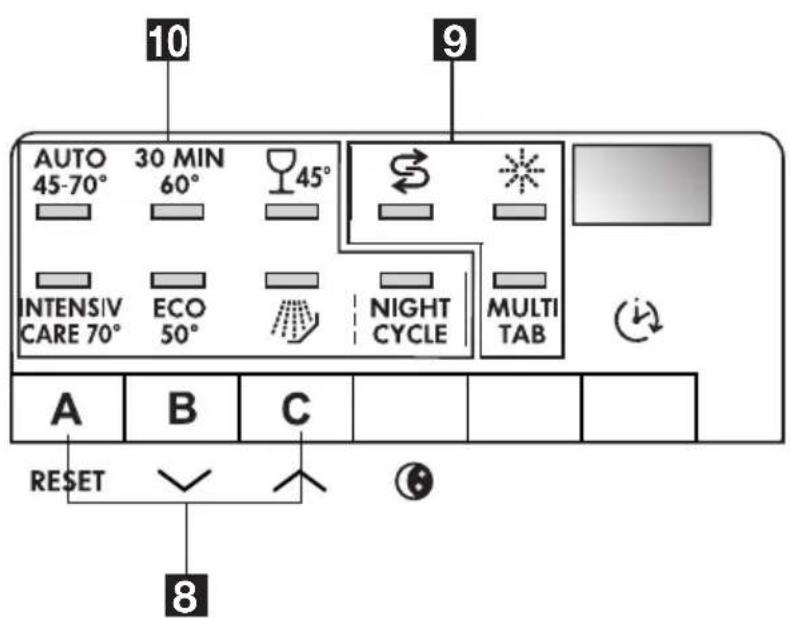

Kezelőpanel 6710 Programok jelzőfényei Jelzőlámpák MULTITAB Az aktiválást/aktiválás megszüntetését jelzi a MULTITAB funkció esetében (lásd MULTITAB funkció)

Felgyullad, amikor a speciális só kifogyott.

Öblítőszer Felgyullad, amikor az öblítőszer kifogyott.

1) A só és öblítőszer jelzőlámpák soha nem gyulladnak ki a mosogatóprogram közben, akkor sem,

ha szükség van a sóval és/vagy öblítőszerrel való feltöltésre. Digitális kijelző A digitális kijelző a következőket mutatja

• azt a vízkeménységi szintet, amihez a vízlágyító be van állítva;

• a folyamatban lévő programból hozzávetőlegesen hátralévő időt;

• az öblítőszer-adagoló bekapcsolt/kikapcsolt állapotát (CSAK akkor, amikor a Multitab funkció be van kapcsolva);

• a mosogatóprogram végét (egy nulla jelenik meg a digitális kijelzőn);

• a késleltetett indítás visszaszámlálását;

• a mosogatógép hibás működésére vonatkozó hibakódokat. NIGHT CYCLE gomb Az Night Cycle egy halk mosogatóprogram, amely nem zavarja, amikor alszik. Beállítható éjszakára vagy olyan időpontokra, amikor alacsonyabb a villamos áram ára. Az Night Cycle közben a szivattyú nagyon alacsony sebességgel üzemel, és így 25%-os zajszintcsökkentést ér el a referenciaprogrammal összehasonlít‐ va. Ennek következtében nagyon hosszú a lefutásának időtartama. Funkciógombok A következő funkciók állíthatók be ezeknek a gomboknak a segítségével:

• a vízlágyító beállítása,

• az öblítőszer-adagoló bekapcsolása/kikapcsolása, amikor a Multitab funkció be van kapcsolva. Beállítási üzemmód A készülék beállítási üzemmódban van, amikor az ÖSSZES programjelzőfény világít. Soha ne feledje, hogy amikor a következő műveleteket hajtja végre: – mosogatóprogram kiválasztása, – a vízlágyító beállítása, – az öblítőszer-adagoló bekapcsolása/kikapcsolása, a készüléknek beállítási módban KELL lennie.

KezelőpanelHa egy programjelzőfény világít, az utoljára végrehajtott vagy kiválasztott program még be van állítva. Ebben az esetben a beállítási módba való vis‐ szatéréshez törölnie kell a programot. Beállított program vagy folyamatban lévő program törlése Nyomja meg és tartsa lenyomva mindaddig a RESET gombot, amíg az összes programjelzőfény nem világít. A program törlése megtörtént, és a készülék beállítási módban van. Első használat A mosogatógép első alkalommal történő használata előtt:

• Győződjön meg róla, hogy az elektromos és víz csatlakozások megfelelnek az üzembe helyezési útmutatásoknak

• Távolítson el minden csomagolóanyagot a készülék belsejéből

• A vízlágyító beállítása

• Töltsön 1 liter vizet a sótartályba, majd töltse fel regeneráló sóval

• Töltse fel az öblítőszer-adagolót Ha kombinált mosogatószer-tablettákat kíván használni, mint például "3 az 1- ben", "4 az 1-ben", "5 az 1-ben" stb., állítsa be a Multitab funkciót (lásd " Mul‐ titab"). A vízlágyító beállítása A mosogatógépben egy vízlágyító is található, ami a vezetékes vízben talál‐ ható ásványi anyagok és sók eltávolítására szolgál, amelyek a készüléket ron‐ gálnák, vagy működését hátrányosan befolyásolnák. Minél többet tartalmaz a víz ezekből az ásványi anyagokból és sókból, annál keményebb. A vízkeménységet különböző mértékegységekkel, német ke‐ ménységi fokkal (°dH), francia keménységi fokkal (°TH) és mmol/l-ben (milli‐ mol per liter - a vízkeménység nemzetközi mértékegysége) mérik. A vízlágyítót a lakóhelyén jellemző vízkeménységhez kell beállítani. A víz ke‐ ménységét illetően a helyi vízművektől kaphat tájékoztatást. A vízlágyítót mindkétféleképpen be kell állítani: manuálisan, a vízkeménység- kapcsolóval és elektronikusan. Vízkeménység A vízkeménység beállítá‐ sának módosítása Só haszná‐ lata °dH °TH mmol/l manuálisan elektroniku‐ san 51 – 70 91 – 125 9,1 – 12,5 2 10. szint igen 43 – 50 76 – 90 7,6 – 8,9 2 9. szint igen 37 – 42 65 – 75 6,5 – 7,5 2 8. szint igen 29 – 36 51 – 64 5,1 – 6,4 2 7. szint igen Első használat 69Vízkeménység A vízkeménység beállítá‐ sának módosítása Só haszná‐ lata °dH °TH mmol/l manuálisan elektroniku‐ san 23 – 28 40 – 50 4,0 – 5,0 2 6. szint igen 19 – 22 33 – 39 3,3 – 3,9 2 5. szint igen 15 – 18 26 – 32 2,6 – 3,2 1 4. szint igen 11 – 14 19 – 25 1,9 – 2,5 1 3. szint igen 4 – 10 7 – 18 0,7 – 1,8 1 2. szint igen < 4 < 7 < 0,7 1 1. szint nem Manuális beállítás A mosogatógép gyárilag a 2-es pozícióba van beállítva.

1. Nyissa ki a mosogatógép ajtaját.

2. Vegye ki az alsó kosarat a mosoga‐

3. A vízkeménység-kapcsolót forgassa

el az 1-es vagy 2-es állásba (lásd a táblázatot).

4. Tegye vissza az alsó kosarat.

Elektronikus beállítás A mosogatógép gyárilag az 5-ös szintre van beállítva.

1. Nyomja meg a Be/Ki gombot. A mosogatógépnek beállítási módban kell

2. Nyomja le egyszerre és tartsa lenyomva a B és C gombokat, amíg az A ,

B és C gombok jelzőfényei villogni nem kezdenek.

3. Nyomja meg az A gombot, amíg a B és C gombok jelzőfényei kikapcsolnak,

miközben az A gomb jelzőfénye villogni kezd. A digitális kijelző az aktuális szintet mutatja. Példák: a kijelzőn = 5. szint a kijelzőn = 10. szint

4. A szint módosításához nyomja meg az A gombot. A szint a gomb minden

egyes megnyomásával változik (az új szint kiválasztásához lásd a táblá‐ zatot). Példák: ha az aktuális szint 5, az A gomb egyszeri megnyomásával a 6. szintet választja ki. Ha az aktuális szint 10, az A gomb egyszeri megnyo‐ másával az 1. szintet választja ki.

A vízlágyító beállítása5. A művelet tárolásához a Be/Ki gombot megnyomva kapcsolja ki a moso‐ gatógépet Speciális só használata VIGYÁZAT Kizárólag kifejezetten mosogatógéphez való sót használjon. Minden egyéb, nem kifejezetten mosogatógépekhez való só, különösen a konyhasó haszná‐ lata rongálja a vízlágyítót. A sót csak közvetlenül a teljes mosogatóprogramok megkezdése előtt töltse be. Ezáltal megelőzheti, hogy sókristályok vagy kilöt‐ tyent sós víz maradjon a készülék alján, ami korróziót okozhat. Betöltés :

1. Nyissa ki az ajtót, vegye ki az alsó kosarat, és az óramutatók járásával

ellentétes irányban csavarja le a sótartály kupakját.

2. Töltsön 1 liter vizet a tartályba (ez csak a sóval első alkalommal való fel‐

töltéskor szükséges) .

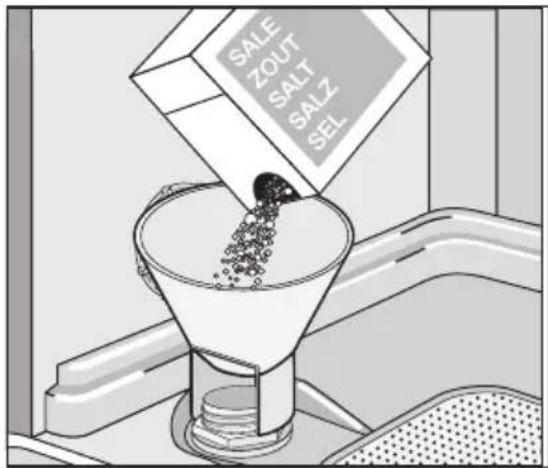

3. A készülékhez adott tölcsér segít‐

ségével töltse be a sót a tartályba, amíg meg nem telik.

4. Csavarja vissza a kupakot, és győ‐

ződjön meg róla, hogy sem a csa‐ varmeneten, sem a tömítésen nem maradtak sónyomok.

5. Az óramutatók járásával megegye‐

ző irányba csavarja vissza szorosan a kupakot ütközésig (amíg egy kat‐ tanást nem hall). Ne aggódjon, ha a só betöltésekor víz folyik ki, ez normális jelenség. A só jelzőfény a kezelőpanelen a sótartály feltöltése után még 2-6 órán ke‐ resztül tovább világíthat, ha a mosogatógép bekapcsolva maradt. Ha olyan sót használ, ami lassabban oldódik fel, ez az idő hosszabb is lehet. A készülék működését ez nem befolyásolja. Az öblítőszer használata VIGYÁZAT Csak mosogatógépekhez való márkás öblítőszert használjon. Az öblítőszer-adagolóba soha ne töltsön semmilyen más anyagot (pl. moso‐ gatógép-tisztítószert, folyékony mosószert). Ez megrongálhatja a készüléket. Az öblítőszer biztosítja az alapos öblítést, valamint a folt- és csíkmentes szár‐ adást. Az öblítőszer adagolása az utolsó öblítés alatt automatikusan történik. Speciális só használata

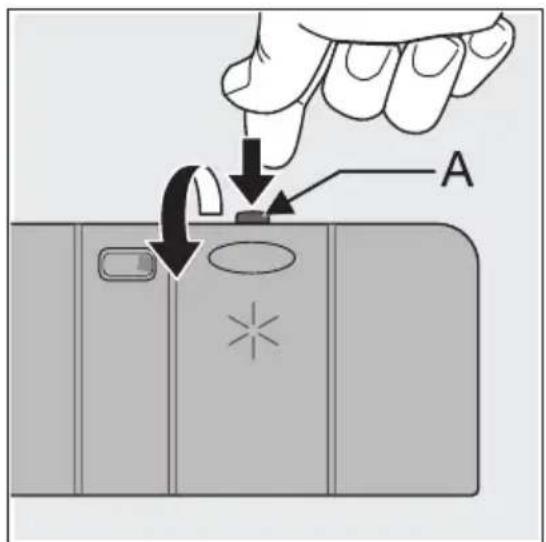

711. A kioldógomb (A) megnyomásával

nyissa ki a tartályt.

2. Töltse be az öblítőszert a tartályba.

A feltöltés maximális szintjét a "max" felirat jelzi. Az adagolóba körülbelül 110 ml öb‐ lítőszer fér bele, ami az adagolási beállítástól függően 16-40 mosoga‐ tóprogramhoz elegendő.

3. Minden feltöltés után győződjön

meg róla, hogy a tartály fedelét vis‐ szacsukta. A betöltés során kilöttyent öblítőszert nedvszívó törlőkendővel törölje fel, hogy megakadályozza a túlzott habkép‐ ződést a következő mosogatáskor. Az öblítőszer-adagolás beállítása A kapott öblítési és száradási eredményektől függően állítsa be az öblítőszer mennyiségét a 6 pozíció valamelyikébe (1. pozíció= minimális mennyiség ada‐ golása, 6. pozíció= maximális mennyiség adagolása). Az adagolt mennyiség gyárilag 4. pozícióba van beállítva.

Az öblítőszer használataNövelje az adagolást, ha az edényeken a mosogatás után vízcsepp- vagy vízkőfoltok láthatók. Csökkentse, ha az edényeken ragadós fe‐ hér csíkok, illetve az üvegedényeken vagy a kések élén kékes filmréteg jelenik meg. Napi használat

• Ellenőrizze, hogy nem szükséges-e a regeneráló sóval vagy öblítőszerrel való feltöltés.

• Pakolja be az evőeszközöket és edényeket a mosogatógépbe.

• Töltse be a mosogatószert.

• Válassza ki az evőeszközöknek és edényeknek megfelelő mosogatóprog‐ ramot.

• Indítsa el a mosogatóprogramot. Evőeszközök és edények bepakolása Szivacsok, törlőkendők és bármilyen olyan egyéb tárgy, ami vizet képes ma‐ gába szívni, nem moshatók a mosogatógépben.

• Az edények bepakolása előtt a következőket kell elvégeznie: – Minden ételmaradékot és hulladékot távolítson el. – Lazítsa fel a lábasokban leégett ételmaradékokat

• Az edények és az evőeszközök bepakolásakor, kérjük, vegye figyelembe a következőket: – Az edények és az evőeszközök nem akadályozhatják a mosogatókarok forgását. – Az olyan üreges tárgyakat, mint csészék, poharak, lábasok stb. a nyílá‐ sukkal lefelé tegye be a mosogatógépbe, hogy a víz ne gyűlhessen össze a tartályban vagy valamilyen mélyedésben. – Az edényeket és evőeszközöket nem szabad egymásba tenni vagy egy‐ másra fektetni. – A poharak sérülésének elkerülése érdekében azok nem érhetnek egy‐ máshoz. – A kisebb tárgyakat az evőeszköz-kosárba tegye bele. Napi használat 73• Előfordul, hogy a műanyag és a nem tapadós bevonatú edényeken víz‐ cseppek maradnak; ezek az anyagok nem száradnak olyan jól, mint a por‐ celán- és acéltárgyak.

• A könnyebb tárgyakat (műanyag tálak stb.) a felső kosárba pakolja be, és úgy rendezze el, hogy ne mozduljanak el. A következő evőeszközök és edények mosogatógépben való mosogatásra nem alkalmasak: korlátozottan alkalmasak:

• fa-, szaru-, porcelán- vagy gyöngyház nyelű tárgyak;

• nem hőálló műanyag tárgyak;

• régebbi evőeszközök, amelyeken nem hőálló ragasztott részek vannak;

• kötőanyaggal préselt evőeszközök és edények;

• ón- vagy réztárgyak;

• rozsdásodásra hajlamos acéltárgyak;

• szintetikus szálakból készült tárgyak.

• Kőcserép edényeket csak akkor moso‐ gasson mosogatógépben, ha a gyártó külön feltünteti, hogy az mosogatógép‐ ben mosogatható.

• A zománcminták mosogatógépben va‐ ló gyakori mosogatás esetén elhal‐ ványulhatnak.

• Előfordulhat, hogy az ezüst és alumíni‐ um alkatrészek mosogatáskor elszíne‐ ződnek: az ételmaradékok, pl. a tojás‐ fehérje, a tojássárgája és a mustár gyakran okoznak elszíneződéseket és foltokat az ezüstneműn. Ezért az ezüst‐ neműről azonnal távolítsa el az ételma‐ radékokat akkor is, ha nem mosogatja el közvetlenül használat után. Nyissa ki az ajtót, és húzza ki a kosarat az edények bepakolásához. Az alsó kosár A nagyobb és erősebben szennyezett edé‐ nyeket és lábosokat az alsó kosárba pakol‐ ja.

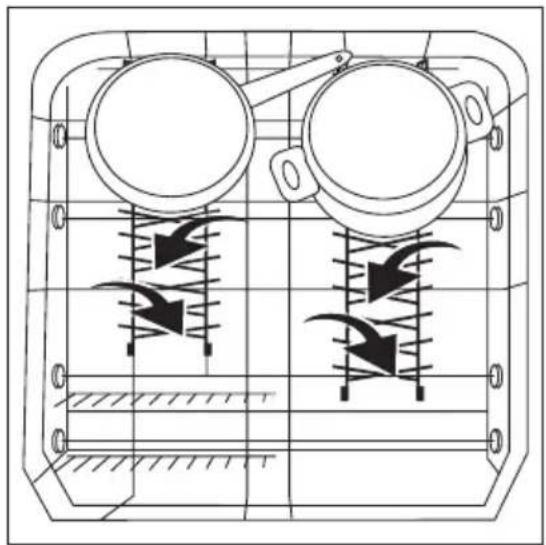

Evőeszközök és edények bepakolásaA nagyobb edények bepakolásának meg‐ könnyítése érdekében az alsó kosárban az összes hátsó tányértartó rács lehajtható. Az evőeszköz-kosár VIGYÁZAT A sérülésveszély elkerülése érdekében az éles késeket és az egy éles evőesz‐ közöket be kell fektetni az evőeszközkosárba vagy a felső kosárba. A késeket, a kis kanalakat és a kis villákat a felső kosárban lévő evőeszköztálcára he‐ lyezze. Azokat a villákat és kanalakat, ame‐ lyek nem férnek az evőeszköztálcára, he‐ lyezze az evőeszközkosárba. Annak érdekében, hogy az evőeszközko‐ sárban lévő összes evőeszközt elérje a víz, a következőket tegye:

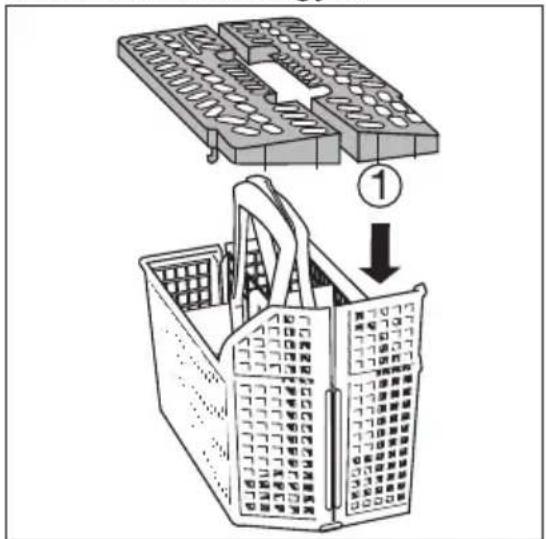

1. Tegye a rácsbetétet az evőeszköz‐

kosárra. Evőeszközök és edények bepakolása

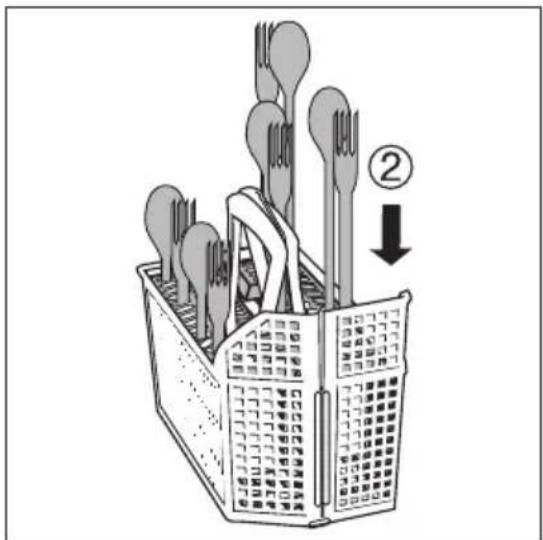

752. A villákat és a kanalakat a nyelükkel

lefele helyezze az evőeszközkosár‐ ba. Nagyobb eszközök esetén (pl. hab‐ verő) hagyja nyitva az evőeszköz‐ rács egyik felét. Az evőeszközkosár kinyitható. Győződjön meg arról, hogy mindig megfog‐ ja a két részből álló fogantyúnak mind a két részét, amikor kiveszi a mosogatógépből.

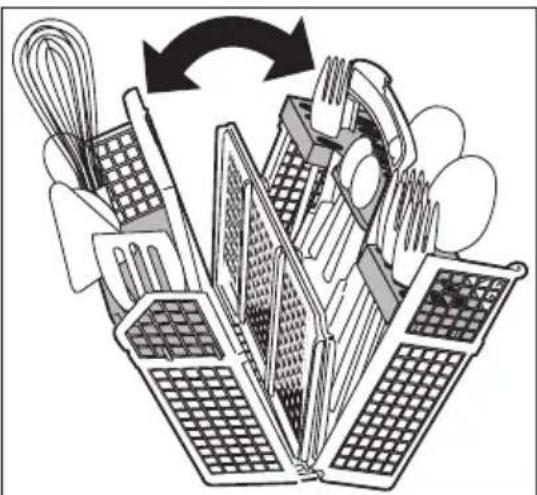

1. Az evőeszköz-kosarat tegye az asztalra

vagy a munkafelületre.

2. Nyissa ki a két részből álló fogantyút.

3. Szedje ki az evőeszközöket.

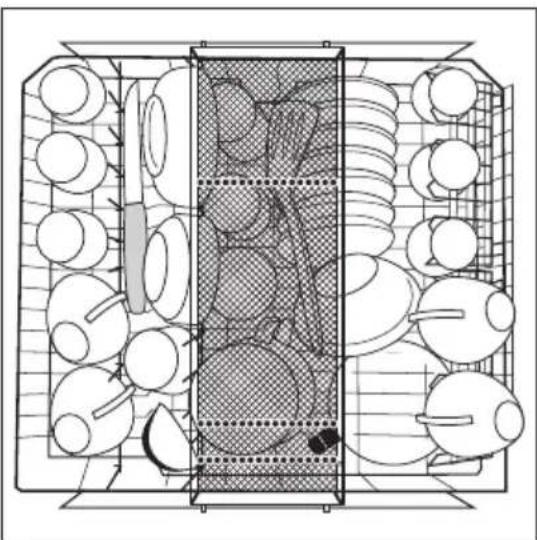

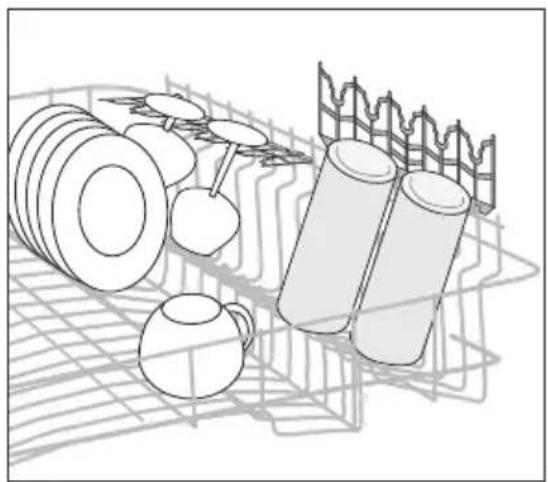

Felső kosár A kisebb, törékeny edényeket és a hosszú, éles evőeszközöket a felső kosárba pakol‐ ja.

• Az edényeket úgy rendezze el a lehajt‐ ható pohártartó rácsokon és a rácsok alatt, hogy egymástól eltolva legyenek, és a víz minden felületet elérhessen.

Evőeszközök és edények bepakolása• A pohártartók a hosszú edényekhez teljesen felhajthatók.

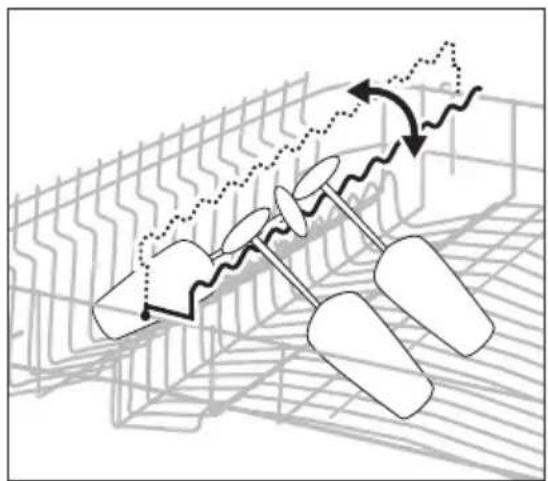

• A boros és konyakos poharakat fek‐ tesse le vagy a pohártartón lévő rése‐ ken lógassa le.

• A hosszú talpú poharakhoz hajtsa a pohártartót jobbra, egyébként pedig hajtsa ki balra.

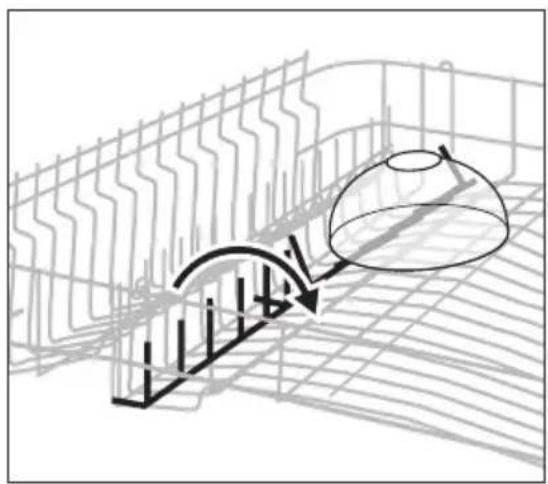

• A felső kosárban bal oldalán lévő tar‐ tópeceksor ugyancsak két részből áll, és félrehajtható. Tartópeckek nincsenek félrehajtva: pakolja a poharakat, bögréket stb. a felső kosárba. Tartópeckek félrehajtva: több hely a tá‐ lalóedények számára. A felső kosár magasságának beállítása Az edények maximális magassága: a felső kosárban az alsó kosárban Felemelt felső kosárral 22 cm 30 cm Leengedett felső kosárral 24 cm 29 cm A felső kosár magassága akkor is módosítható, amikor meg van pakolva. Evőeszközök és edények bepakolása 77A felső kosár felemelése / leengedése:

1. Húzza ki teljesen a felső kosarat.

2. Miközben a felső kosarat a fogan‐

tyúnál fogva, emelje meg, ameddig lehet, majd engedje le függőlege‐ sen. A felső kosár a lentebb vagy a fen‐ tebb lévő pozícióba reteszel be. VIGYÁZAT A mosogatógép bepakolása után min‐ dig csukja be az ajtaját, mivel a nyitott ajtó veszélyforrást képezhet. Az ajtó becsukása előtt győződjön meg róla, hogy a mosogatókarok szabadon tudnak forogni. Mosogatószer használata Kizárólag kifejezetten mosogatógéphez való mosogatószert használjon. Kérjük, tartsa be a gyártónak a mosogatószer csomagolásán feltüntetett ada‐ golási és tárolási utasításait. A megfelelőnél nem nagyobb mennyiségű mosogatószer használata csök‐ kenti a környezetszennyezést. A mosogatószer betöltése

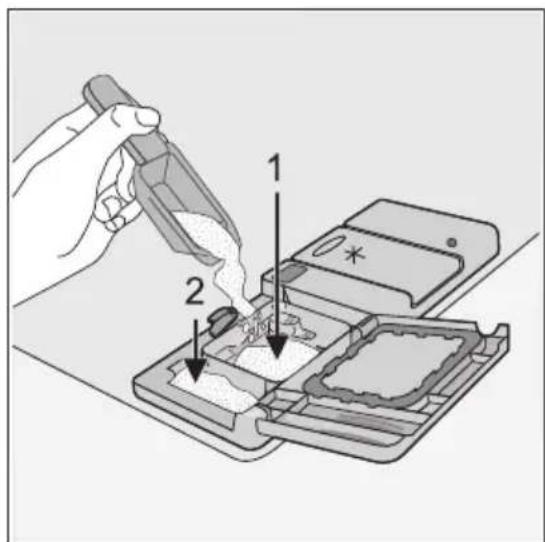

Mosogatószer használata2. Töltse fel mosogatószerrel a (1) mo‐ sogatószer-tartályt. Az adagolási mennyiséget a jelölések mutatják: 20 = körülbelül 20 g mosogatószer 30 = körülbelül 30 g mosogatószer.

3. Minden olyan programhoz, ami elő‐

mosogatást is tartalmaz, több moso‐ gatószert kell betölteni (5/10 g), amit az előmosogatásra szolgáló moso‐ gatószer-tartályba kell betölteni (2). Ez a mosogatószer az előmosoga‐ tás alatt fejti ki hatását.

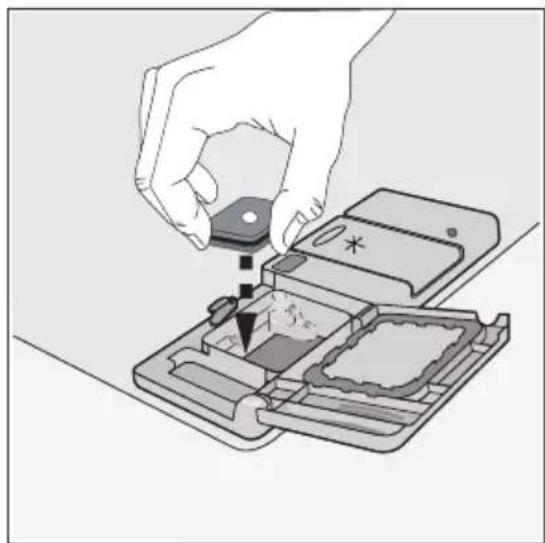

4. Mosogatószer-tabletták használata‐

kor helyezze a tablettát az (1) re‐ keszbe

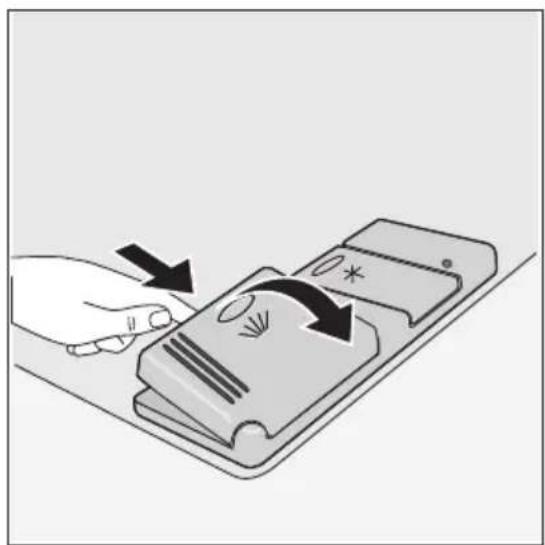

5. Csukja be a fedelet és nyomja le,

amíg a helyére nem kattan. Mosogatószer-tabletták A különböző gyártóktól származó mo‐ sogatószer-tabletták különböző sebes‐ séggel oldódnak fel. Ezért egyes moso‐ gatószer-tabletták a rövid mosogatóp‐ rogramok alatt nem képesek kifejteni teljes tisztítóhatásukat. Ezért kérjük, hogy mosogatószer-tabletták használa‐ ta esetén hosszú mosogatóprogramo‐ kat válasszon, hogy biztosítsa a mosogatószer-maradványok teljes eltávolítá‐ sát. Multitab funkció Ez a készülék rendelkezik " Multitab funkcióval", ami lehetővé teszi a " Multitab " kombinált mosogatótabletták használatát. Ezek a termékek kombinált tisztító, öblítő és só funkcióval rendelkeznek. Tar‐ talmazhatnak különböző más szereket is attól függően, milyen fajta tablettákat választott ("3 az 1-ben", "4 az 1-ben", "5 az 1-ben" stb.). Ellenőrizze, hogy ezek a mosogatószerek alkalmasak-e az Önnél mért vízke‐ ménységhez. Lásd a gyártó utasításait. Ez a funkció mindegyik mosogatóprogramhoz kiválasztható. Ennek a funkci‐ ónak a kiválasztásával a só- és öblítőszer-beáramlás automatikusan kikap‐ csol, és a só és öblítőszer jelzőfények is kikapcsolnak. A " Multitab funkciót" a mosogatóprogram indítása előtt válassza ki. Ez a funkció a kiválasztását követően (a jelzőfény kigyulladt) a következő mo‐ sogatóprogramoknál is bekapcsolva marad. Multitab funkció 79A " Multitab funkció" használatával a programok időtartama megváltozhat. Eb‐ ben az esetben a program lefutási ideje a digitális kijelzőn automatikusan fris‐ sítésre kerül. A program futása közben a " Multitab funkció" már NEM módosítható. Ha a " Multitab funkciót" ki akarja kapcsolni, törölje a beállított programot, majd kap‐ csolja ki a " Multitab funkciót". Ebben az esetben ismét be kell állítania a mosogatóprogramot (és a kívánt opciókat). A Multitab funkció bekapcsolása/kikapcsolása Nyomja meg a Multitab gombot: a megfelelő jelzőfény világít. Ez azt jelenti, hogy a funkció aktív. A funkció kikapcsolásához nyomja meg ismét a Multitab gombot: a jelzőfény kialszik. Ha a száradási eredmények nem kielégítők, a következőket javasoljuk:

1. Az öblítőszer-adagolót töltse fel öblítőszerrel.

2. Kapcsolja be az öblítőszer-adagolót.

3. Állítsa az öblítőszer adagolását 2. pozícióba.

• Az öblítőszer-adagoló bekapcsolása/kikapcsolása csak akkor lehetséges, ha a " Multitab funkció" be van kapcsolva. Az öblítőszer-adagoló bekapcsolása/kikapcsolása

1. Nyomja meg a Be/Ki gombot. A mosogatógépnek beállítási módban kell

2. Nyomja meg egyszerre a B és a C gombot, amíg az A , B és C gomb jel‐

zőfényei villogni nem kezdenek.

3. Nyomja meg a B gombot, az A és C gombok jelzőfénye kialszik, miközben

a B gomb jelzőfénye tovább villog. A digitális kijelző az aktuális beállítást jelzi: = Öblítőszer-adagoló kikapcsolva. = Öblítőszer-adagoló bekapcsolva.

4. A beállítás megváltoztatásához nyomja meg ismét a B gombot, a digitális

kijelző az új beállítást mutatja.

5. A művelet tárolásához a Be/Ki gombot megnyomva kapcsolja ki a moso‐

gatógépet. Ha úgy dönt, hogy visszatér a normál mosogatószer-rendszer használatára, a következőket tanácsoljuk:

1. Kapcsolja ki a " Multitab funkciót".

2. Töltse fel újra a sótartályt és az öblítőszer-adagolót.

3. Állítsa a vízkeménység beállítását a legmagasabb szintre, és állítson be

egy normál mosogatóprogramot edény betöltése nélkül.

4. Állítsa be a vízkeménységet a körzetében meglévő vízkeménységnek

5. Állítsa be az öblítőszer adagolását.

Multitab funkcióMosogatóprogramok Program Szennye‐ zettség mértéke Töltet tí‐ pusa Program leírása Fogyasztási ér‐ tékek

Előmosogatás Főmosogatás Közbenső öblítés Befejező öblítés Szárítás Időtartam (perc)

Vegye‐ sen mér‐ sékelten és erő‐ sen szennye‐ zett Edények, evőesz‐ közök, lábasok és faze‐ kak 1/2x

INTENSIV CARE 70° Erősen szennye‐ zett Edények, evőesz‐ közök, lábasok és faze‐ kak

Enyhén szennye‐ zett Edények

Normál szennye‐ zettségű Edények

Normál szennye‐ zettségű Kényes cserép- és üvege‐ dények

Bármely Részle‐ ges töltet (később ki lesz egészítve a nap so‐ rán)

Mosogatóprogramok 81Program Szennye‐ zettség mértéke Töltet tí‐ pusa Program leírása Fogyasztási ér‐ tékek

Előmosogatás Főmosogatás Közbenső öblítés Befejező öblítés Szárítás Időtartam (perc)

Energia (kWh) Víz (liter) NIGHT CYCLE Normál szennye‐ zettségű Edények

1) A fogyasztási értékek útmutatásként szolgálnak, és a víznyomástól és vízhőmérséklettől, a

hálózati feszültségingadozásoktól, valamint az edények mennyiségétől.

2) A digitális kijelző a program időtartamát mutatja.

3) Az Auto mosogatóprogram során az edényeken lévő szennyeződés mennyiségének

meghatározása az alapján történik, hogy mennyire zavaros a víz. A program időtartama, a víz- és energiafogyasztás változhat; attól függ, hogy a teljesen vagy részlegesen van -e a készülék megtöltve, illetve az edények kissé vagy erősen szennyezettek-e. A víz hőmérséklete automatikusan 45° C és 70° C között kerül beállításra.

4) Ideális részlegesen megtöltött mosogatógép esetén. Ez egy tökéletes napi program, amely úgy

készült, hogy megfeleljen egy 4 személyes család igényeinek, amely csak a reggeli és a vacsora edényeit és evőeszközeit kívánja betölteni.

5) Tesztprogram a bevizsgáló intézetek számára.

6) Ehhez a programhoz nincs szükség mosogatószerre

Mosogatóprogram kiválasztása és elindítása A mosogatóprogram és a késleltetett indítás kiválasztását kissé nyitott ajtó mellett végezze. A program vagy a késleltetett indítás visszaszámlálás indítá‐ sa csak az ajtó becsukása után történik meg. Addig lehetőség van a beállítások módosítására.

1. Ellenőrizze, hogy a kosarak megfelelően vannak-e bepakolva, és hogy a

mosogatókarok szabadon tudnak-e forogni.

2. Ellenőrizze, hogy a nyitva van-e a vízcsap

3. Nyomja meg a Be/Ki gombot. A mosogatógépnek beállítási módban kell

4. Egy mosogatóprogram kiválasztásához nyomja meg a két programgomb

egyikét. (Lásd a „Mosogatóprogramok” táblázatot.) Amikor egy program ki van választva, a megfelelő programjelzőfény világít, és a program időtartama villog a digitális kijelzőn. Ha a NIGHT CYCLE programot kívánja beállítani, nyomja meg a NIGHT CYCLE gombot, ekkor a megfelelő jelzőfény felgyullad.

5. Csukja be a mosogatógép ajtaját, a program automatikusan elindul.

Mosogatóprogram kiválasztása és elindításaProgram beállítása és elindítása késleltetett indítással

1. Miután kiválasztotta a mosogatóprogramot, nyomja le a késleltetett indítás

gombot, amíg a késleltetési időtartamra vonatkozóan az órák száma meg nem jelenik a digitális kijelzőn. A kiválasztott mosogatási program indítása 1 és 19 óra közötti időtartammal késleltethető.

2. Csukja be a mosogatógép ajtaját, a visszaszámlálás automatikusan elin‐

3. A visszaszámlálás 1 órás lépésekben történik.

4. Az ajtó kinyitása megszakítja a visszaszámlálást. Zárja be az ajtót; a vis‐

szaszámlálás attól a ponttól fog folytatódni, ahol megszakadt.

5. Ha a késleltetett indítási idő letelt, a program automatikusan elindul.

A mosogatóprogram és a késleltetett indítás kiválasztása zárt ajtó mellett is megtörténhet. Ne feledje, hogy ilyenkor a mosogatóprogram gombjának meg‐ nyomása után CSAK 3 másodperce van, amely alatt másik programot válasz‐ that, vagy kiválaszthatja a késleltetett indítást, amely után a kiválasztott prog‐ ram automatikusan elindul. VIGYÁZAT Folyamatban lévő mosogatóprogramot KIZÁRÓLAG feltétlenül szükséges esetben szakítson meg vagy töröljön. Figyelem Az ajtó kinyitásakor forró gőz szökhet ki Óvatosan nyissa ki az ajtót. Folyamatban lévő késleltetett indítás vagy mosogatóprogram törlése

• Nyomja meg a RESET gombot, amíg az összes programjelzőfény nem vi‐ lágít.

• A késleltetett indítás törlése maga után vonja a beállított mosogatóprogram törlését is. Ebben az esetben újra be kell állítania a mosogatóprogramot.

• Ha egy új mosogatóprogramot választ ki, ellenőrizze, hogy van-e mosoga‐ tószer a mosogatószer-adagolóban. Folyamatban lévő mosogatóprogram megszakítása

• Nyissa ki a mosogatógép ajtaját; a program ekkor leáll. Zárja be az ajtót; a program attól a ponttól fog folytatódni, ahol megszakították.

• Nyomja meg a Be/Ki gombot; az összes jelzőfény kialszik. Nyomja meg újra a Be/Ki gombot; a program attól a ponttól fog folytatódni, ahol megszakítot‐ ták. A mosogatóprogram vége

• A mosogatógép automatikusan leáll.

• Az éppen befejeződött program jelzőfénye továbbra is világít.

• Nulla jelenik meg a digitális kijelzőn.

1. A Be/Ki gomb megnyomásával kapcsolja ki a mosogatógépet.

Mosogatóprogram kiválasztása és elindítása 83Javasoljuk, hogy kapcsolja ki a készüléket, amikor a mosogatóprogram véget ért. Ha ezt nem teszi meg, a program végét követően kb. 3 perc elteltével automatikusan az összes jelzőfény kialszik. A digitális kijelző 1 vízszintes sávot jelenít meg. Ez segít csökkenteni az energiafogyasztást, amikor elfelejti vagy valamilyen ok miatt nem tudja kikapcsolni a készüléket, miután a program befejeződött. Nyomja meg bármelyik gombot (a Be/Ki kivételével), és a kezelőpanel ugya‐ nazt a helyzetet (jelzőfények és digitális kijelző) mutatja, mint amikor a program befejeződött.

2. Nyissa ki a mosogatógép ajtaját, és hagyja félig nyitva néhány percig, mi‐

előtt eltávolítaná az edényeket; így az edények hidegebbek lesznek, és a szárítás tökéletesebb lesz. A mosogatógép kipakolása

• A forró edények érzékenyek az ütődésre. Éppen ezért meg kell várni, hogy az edények lehűljenek, mielőtt kipakolná a készülékből.

• Először az alsó kosarat, majd a felső kosarat ürítse ki; így a felső kosárban lévő víz nem fog rácsöpögni az alsó kosárban lévőkre.

• A mosogatógép ajtajának oldalain víz jelenhet meg, mivel a rozsdamentes acél jobban lehűlhet, mint az edények. FIGYELEM A mosogatóprogram befejeztével javasolt a mosogatógépet leválasztani a há‐ lózatról és a vízcsapot elzárni. Ápolás és tisztítás A szűrők tisztítása A szűrőket időnként meg kell tisztítani. A piszkos szűrők ronthatják a moso‐ gatás eredményességét. VIGYÁZAT A szűrők tisztítása előtt a készüléket ki kell kapcsolni.

1. Nyissa ki az ajtót, vegye ki az alsó kosarat.

A mosogatógép kipakolása2. A mosogatógép szűrőrendszere egy durvaszűrőből ( A ), egy mikroszű‐ rőből ( B ) és egy lapos szűrőből áll. A mikroszűrőn lévő nyél segítségé‐ vel akassza ki a szűrőrendszert, és vegye ki a szűrőrendszert.

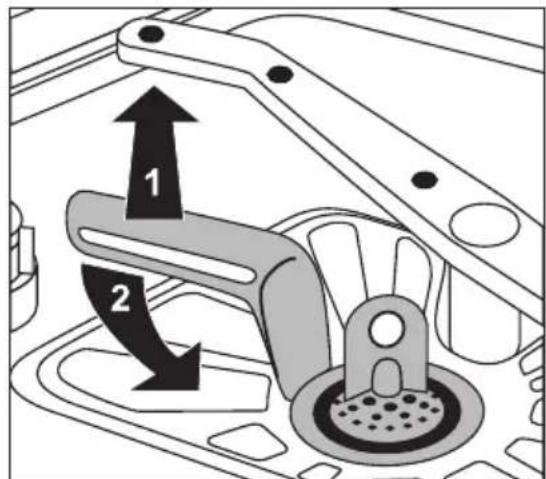

3. Forgassa el a nyelet az óramutató

járásával ellentétes irányba 1/4 for‐ dulattal, és vegye ki a szűrőrend‐ szert.

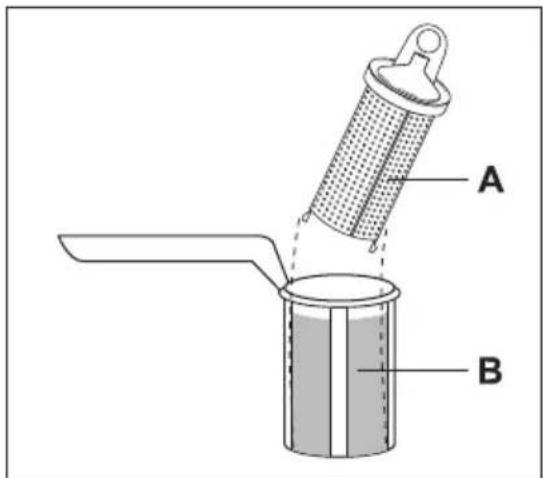

4. Fogja meg a durvaszűrőt ( A ) a ke‐

rek fogantyújánál fogva, és vegye ki a mikroszűrőből ( B ).

5. Az összes szűrőt alaposan mossa át

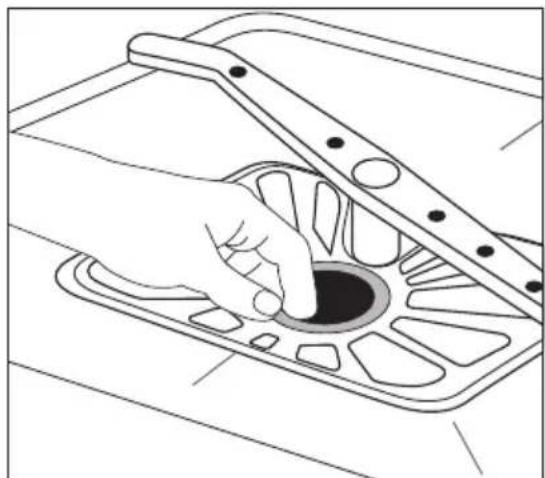

6. Vegye ki a lapos szűrőt a mosoga‐

tógép alsó részéből, és mindkét ol‐ dalát tisztítsa meg alaposan.

7. Tegye vissza a lapos szűrőt a mo‐

sogatógép alsó részébe, és győződ‐ jön meg róla, hogy pontosan illesz‐ kedik.

8. A durvaszűrőt ( A ) tegye bele a mik‐

roszűrőbe ( B ), és nyomja össze őket.

9. A szűrőrendszert tegye vissza a he‐

lyére, és a nyélnek az óramutatók járásával megegyező irányba ütkö‐ zésig történő elforgatásával rögzítse. Közben ügyeljen arra, hogy a lapos szűrő ne lógjon ki a mosogatógép alsó része fölé. VIGYÁZAT SOHA ne használja a mosogatógépet a szűrők nélkül. A szűrők nem megfelelő visszahelyezése és rögzítése lerontja a mosogatás hatásfokát, és a készülék sérülését eredményezheti. Ápolás és tisztítás 85A mosogatókarok tisztítása SOHA ne próbálja meg eltávolítani a mosogatókarokat. Ha a mosogatókarok furatai eltömődnének, a szennyeződést fogpiszkálóval távolítsa el. Külső tisztítás A mosogatógép és a kezelőpanel külső felületét nedves puha ruhával törölje át. Szükség esetén csak semleges mosogatószereket használjon. Soha ne használjon súrolószert, súrolószivacsot vagy oldószert (acetont, triklóretilént stb.). Belső tisztítás Az ajtó tömítéseit, a mosogatószer- és az öblítőszer-adagolót nedves ruhával rendszeresen meg kell tisztítani. Azt javasoljuk, hogy 3 havonta futtasson le egy erősen szennyezett edények‐ hez alkalmas mosogatóprogramot mosogatószer betöltésével, de edények nélkül. A készülék üzemen kívül helyezése Ha hosszabb ideig nem használja a mosogatógépet:

1. Húzza ki az elektromos csatlakozódugót a konnektorból, és zárja el a víz‐

2. Résnyire hagyja nyitva a készülék ajtaját, hogy megelőzze a kellemetlen

3. Tisztítsa ki a készülék belsejét.

Fagyveszély A készüléket ne tárolja olyan helyen, ahol a hőmérséklet 0°C alá csökkenhet. Ha ez elkerülhetetlen, ürítse ki a készüléket, csukja be a készülék ajtaját, csat‐ lakoztassa le a befolyócsövet és ürítse ki. A készülék mozgatása Ha a mosogatógépet mozgatni kell (költözés stb.):

1. Húzza ki a csatlakozódugót a konnektorból.

2. Zárja el a vízcsapot.

3. Szerelje le a befolyó- és a kifolyócsövet.

4. A csövekkel együtt húzza ki a készüléket a helyéről.

A készüléket a szállítás alatt nem szabad túlságosan megdönteni. Mit tegyek, ha... A mosogatógép nem indul el, vagy működés közben leáll. Bizonyos problémák csupán a karbantartás vagy ápolás elmaradásából erednek, és az alábbi táb‐ lázatban ismertetett útmutatások segítségével a szerviz kihívása nélkül is megoldhatók.

Mit tegyek, ha...Kapcsolja ki a mosogatógépet, és végezze el az alább javasolt hibaelhárítási lépéseket. Hibakód és hiba Lehetséges ok és megoldás

• A folyamatban lévő program jelzőfénye folyamatosan villog.

jelenik meg a digitális kijelzőn.

• Szaggatott hangjelzés hallható. A mosogatógép nem tölt be vizet.

• A vízcsap eltömődött vagy elvízköve‐ sedett. Tisztítsa ki a vízcsapot.

• A vízcsap el van zárva. Nyissa ki a víz‐ csapot.

• A bemenő vízszelep menetes tömlőil‐ lesztésénél lévő szűrő (ha van) eltömő‐ dött. Tisztítsa meg a menetes tömlőben lévő szűrőt.

• A befolyócső elfektetése nem megfele‐ lő, meg van törve, vagy össze van nyo‐ módva Ellenőrizze a befolyócső csatlakozá‐ sát.

• A folyamatban lévő program jelzőfénye folyamatosan villog.

jelenik meg a digitális kijelzőn.

• Szaggatott hangjelzés hallható. A mosogatógép nem üríti ki a vizet.

• A szifon eltömődött. Tisztítsa ki a szifont.

• A kifolyócső elfektetése nem megfele‐ lő, meg van törve, vagy össze van nyo‐ módva. Ellenőrizze a kifolyócső csatlakozását.

• A folyamatban lévő program jelzőfénye folyamatosan villog.

jelenik meg a digitális kijelzőn.

• Szaggatott hangjelzés hallható. Aktiválódott a kiömlésgátló rendszer.

• Zárja el a vízcsapot, és forduljon a helyi szervizközponthoz. A program nem indul el. • A mosogatógép ajtaja nincs megfelelő‐ en becsukva. Zárja be a készülék ajta‐ ját.

• A hálózati dugasz nincs csatlakoztatva. Csatlakoztassa a hálózati dugaszt.

• Kiégett a biztosíték az otthoni biztosí‐ téktáblán. Cserélje ki a biztosítékot.

• Késleltetett indítás van beállítva. Ha az edényeket azonnal el kell moso‐ gatni, törölje a késleltetett indítást. Miután ezeket az ellenőrzéseket végrehajtotta, kapcsolja be a készüléket: a program attól a ponttól fog folytatódni, ahol megszakadt. Ha a működési zavar vagy a hibakód ismét jelentkezik, forduljon a szervizhez. Egyéb, a fenti táblázatban nem szereplő hibakódok esetén, kérjük, forduljon a helyi szervizhez, megadva a mosogatógép modelljét (Mod.), termékszámát (PNC) és sorozatszámát (S.N.). Mit tegyek, ha... 87Ezek az információk a mosogatógép ajtajának oldalán lévő adattáblán talál‐ hatók. Annak érdekében, hogy ezek a számok mindig kéznél legyenek, azt javasol‐ juk, hogy írja fel őket: Mod. : . . . . . . . . . . . . . . . . . . . . . . . PNC: . . . . . . . . . . . . . . . . . . . . . . . S.N. : . . . . . . . . . . . . . . . . . . . . . . . . A mosogatás eredménye nem kielégítő. Az edények nem tiszták. • Nem megfelelő programot választott ki.

• Az edényeket úgy rendezte el, hogy a víz nem képes elérni minden felületet. A kosarat nem szabad túlságosan megpakolni.

• Az edények helytelen elrendezése mi‐ att a mosogatókarok nem forognak szabadon.

• A mosogatógép alsó részében lévő szűrők piszkosak vagy nincsenek a he‐ lyükön.

• Túl kevés mosogatószert töltött be, vagy egyáltalán nem töltött be moso‐ gatószert.

• Vízkőlerakódások láthatók az edénye‐ ken, üres a sótartály, vagy nem meg‐ felelő a vízlágyító beállítása.

• A kifolyócső csatlakoztatása nem meg‐ felelő.

• A sótartály kupakja nincs megfelelően visszazárva. Az edények nedvesek és homályosak. • Nem használt öblítőszert.

• üres az öblítőszer-adagoló. A poharakon és az edényeken csíkok, tej‐ fehér foltok vagy kékes bevonat látható.

• Csökkentse az adagolt öblítőszer men‐ nyiségét. Vízcseppek száradtak rá a poharakra és az edényekre.

• Növelje az adagolt öblítőszer mennyi‐ ségét

• Lehet, hogy a mosogatószer az oka. Forduljon a mosogatószer gyártójának ügyfélszolgálatához. Ha a probléma ezen ellenőrzések után is fennáll, forduljon a lakhelye szerinti szervizközponthoz. Műszaki adatok Gyártó védjegye AEG Electrolux

Műszaki adatokForgalmazó Electrolux Lehel Kft. Háztartási Készülékek, 1142 Budapest, Erzsébet kir.-né út 87. Típusazonosító FAVORIT 60760 Energiahatékonysági osztály (skála A-tól G-ig, ahol A - hatékonyabb: G - kevésbé hatékony)

A szabvány ciklus gyártó általi megneve‐ zése, amelyre a címkén és az adatlapon található információ vonatkozik ECO 50° Energiafelhasználás a szabvány ciklust alapul véve (a tényleges energiafelhasz‐ nálás függ a készülék használatának a módjától) (kWh) 1,05 Tisztítási hatékonyság (skála A-tól G-ig, ahol A - magasabb: G - alacsonyabb)

Szárítási hatékonyság (skála A-tól G-ig, ahol A - magasabb: G - alacsonyabb)

A mosogatógép befogadó képessége szabványos teríték esetén 12 személyes Vízfelhasználás a szabvány ciklus alap‐ ján (liter)

Szabvány ciklus programideje (perc) 160 Átlagos becsült évi energia- és vízfel‐ használás 220 ciklusra kifejezve (kWh / liter) 231/2640 Szabvány ciklus alatti zajszint Db(A) 41 Méretek Szélesség (cm) Magasság munkafelülettel (cm) Max. mélység (cm)

63,5 Összteljesítmény (W) 2200 Hálózati víznyomás Minimum (bar) - Maximum (bar) 0,5

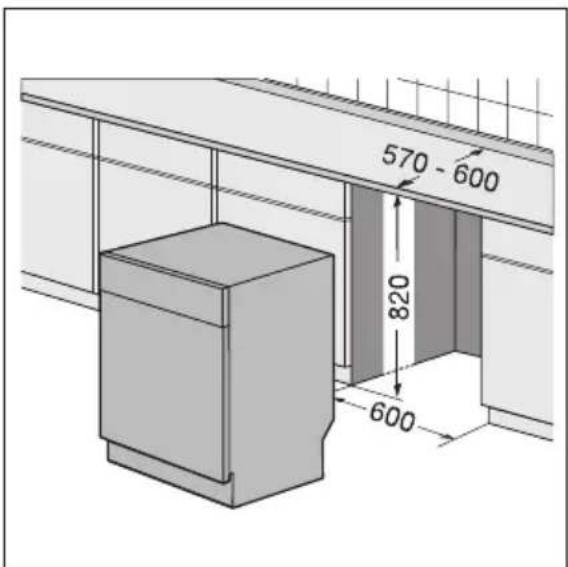

Műszaki adatok 89Szerelési útmutató Üzembe helyezés VIGYÁZAT A készülék elektromos és/vagy vízvezetékre való csatlakoztatásához szüksé‐ ges munkákat kizárólag megfelelő képesítéssel rendelkező villanyszerelő és/ vagy vízvezeték-szerelő végezheti el. A készülék felállítása előtt távolítson el minden csomagolóanyagot. A mosogatógépet lehetőség szerint vízvezeték-csatlakozó csap és lefolyó közelében helyezze el. Beépítés munkapult alá (konyhai munkapult vagy mosogató) A készülék munkafelületének eltávolítása után lehetőség van arra, hogy a mo‐ sogatógépet a konyhabútor munkapultja vagy a mosogató alá a képen látható módon beépítsék. A következők szerint járjon el:

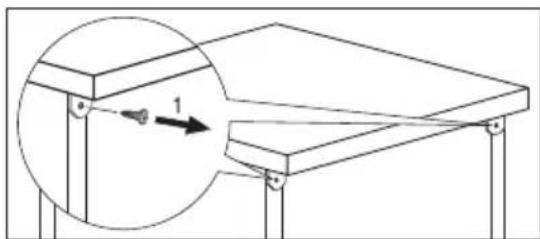

1. Távolítsa el a mosogatógép munka‐

felületét a két hátsó csavar kicsava‐ rásával, majd húzza ki a munkafel‐ ületet a készülék hátulsó részéből, és a munkafelület felemelésével csúsztassa ki az elülső nyílásokat.

2. A készüléknek az állítható lábak se‐

gítségével történő vízszintbe állítása után tolja be a készüléket. A készülék betolásakor ellenőrizze, hogy a víz befolyócső és kifolyócső ne legyen megtörve vagy összenyomva. Minden olyan műveletnél, aminek során hozzá lehet férni a belső alkatrészek‐ hez, a mosogatógépet le kell választani a hálózatról. Győződjön meg róla, hogy a készülék beszerelése után könnyen hozzáférhető a szervizszakember számára, ha javításra lenne szükség.

Üzembe helyezésHa a mosogatógépet a későbbiekben szabadon álló készülékként kívánja használni, az eredeti munkafelületet vissza kell szerelni. A szabadon álló készülékeknél a talapzat nem állítható. Vízszintbe állítás A megfelelő vízszintbe állítás alapvető feltétele az ajtó megfelelő záródásának és tömítésének. Ha a készülék pontosan vízszintbe van állítva, az ajtó nem ütközik a készülék egyik oldalához sem. Ha az ajtó nem záródik megfelelően, az állítható lábak ki- illetve becsavarásával állítsa vízszintbe a készüléket. Vízhálózatra csatlakoztatás Vízcsatlakoztatások A készülék a melegvíz-vezetékhez (max. 60°) és hidegvíz-vezetékhez egy‐ aránt csatlakoztatható. Amennyiben melegvíz-vezetékhez csatlakoztatja, jelentősen csökkentheti az energiafogyasztást. Ez azonban attól függ, hogyan történik a meleg víz előál‐ lítása. (Javasoljuk az alternatív energiaforrásokat, amelyek inkább környezet‐ barátak, mint pl. a napelemes panelek és a szélenergia.) Ha a vízcsatlakoztatást saját maga végzi el, a készülék befolyócsövére szerelt feszítőanya egy 3/4"-os gázcsőmenetes kifolyócsőhöz vagy egy olyan gyors‐ kapcsolású csőkötéshez csatlakoztatható, mint például a Press-block. A víznyomásnak a "Műszaki adatok" című részben ismertetett határokon belül kell lennie. A helyi víznyomásra vonatkozóan a helyi vízművektől kérhet tájé‐ koztatást. A befolyócső nem törhet meg és nem nyomódhat vagy tekeredhet össze a csatlakoztatás közben. A mosogatógép befolyó- és kifolyócsöve a beszerelési igényektől függően az ellenanya segítségével balra vagy jobbra is elforgatható. A vízszivárgás megelőzése érdekében az ellenanyát megfelelően kell rögzí‐ teni. ( Figyelem NEM minden mosogatógép-modell van felszerelve ellenanyával ellátott befolyó- és kifolyócsővel. Ebben az esetben ez a lehetőség nem áll rendelkezésre). Ha a készüléket új vízvezetékre vagy olyan vízvezetékre csat‐ lakoztatja, ami hosszabb ideig használaton kívül volt, a befolyócső csatlakoz‐ tatása előtt néhány percig folyassa ki a vizet. NE használjon a csatlakoztatáshoz olyan csöveket, amelyeket korábban egy régi készülékhez használtak. Ez a készülék olyan biztonsági rendszerrel rendelkezik, ami megakadályozza, hogy a készülékben használt víz visszafolyhasson az ivóvíz-rendszerbe. A készülék megfelel a vonatkozó vízvezeték-szerelési előírásoknak. Befolyócső biztonsági szeleppel A duplafalú befolyócső csatlakoztatása után a biztonsági szelep is csatlakozik a vízcsaphoz. Ennek megfelelően a befolyócső csak akkor van nyomás alatt, Vízhálózatra csatlakoztatás 91amikor víz áramlik rajta keresztül. Ha a befolyócső működés közben szivárogni kezd, a biztonsági szelep elzárja a víz befolyását. Legyen óvatos a befolyócső felszerelésekor:

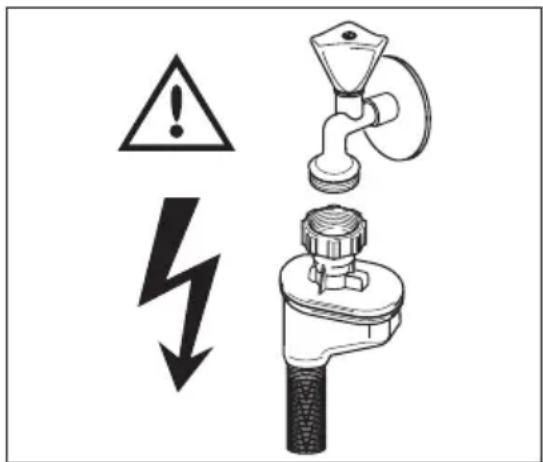

• A biztonsági szelep elektromos vezetéke a duplafalú befolyócsőben van. A befolyócsövet vagy a biztonsági szelepet ne merítse víz alá.

• Ha a befolyócső vagy a biztonsági szelep megsérült, azonnal húzza ki a csatlakozódugót a konnektorból.

• A biztonsági szelepet is tartalmazó befolyócső cseréjét csak szakember vagy a jótállási jegyen megjelölt szerviz végezheti el. VIGYÁZAT Vigyázat! Veszélyes feszültség. A kifolyócső csatlakoztatása A kifolyócső vége a következőképpen csatlakoztatható:

1. A mosogatótálca szifoncsatlakozójához, a munkafelület alsó felületéhez

rögzítve. Ez megakadályozza, hogy a szennyvíz a mosogatótálcából be‐ folyjon a készülékbe.

2. Egy szellőzőlyukkal ellátott, legalább 4 cm belső átmérőjű állócsőre.

A kifolyócső csatlakozójának legalább 30 cm-re és legfeljebb 100 cm-re kell lennie a mosogatógép aljától. A kifolyócső a mosogatógép jobb vagy bal oldala felé is nézhet. Ellenőrizze, hogy a kifolyócső ne legyen megtörve vagy összenyomva, mivel ez me‐ gakadályozhatja vagy lelassíthatja a víz le‐ eresztését a készülékből. A mosogatótálca dugóját nem szabad be‐ dugni, miközben a készülék leereszti a viz‐ et, mivel ezáltal a víz visszakerülhet a készülékbe. A kifolyócső legfeljebb 2 méterre hosszabbítható meg, és átmérője nem lehet kisebb a készülékhez adott cső átmérőjénél. Hasonlóképpen a lefolyócsőre való csatlakoztatáshoz használt szerelvények belső átmérője sem lehet kisebb a készülékhez adott cső átmérőjénél.

Vízhálózatra csatlakoztatásAmikor a kifolyócsövet egy mosogató alatti szifonhoz csatlakoztatja, az egész műa‐ nyag membránt (A) el kell távolítani . A membrán teljes mértékű eltávolításának el‐ mulasztása azt eredményezi, hogy a hos‐ szabb-rövidebb időszak alatt felhalmozódó ételdarabkák eltömítik a mosogatógép ki‐ folyócsövének szifonját. Készülékeink olyan biztonsági szerkezettel vannak ellátva, ami megakadályozza a szennyezett víz visszafolyását a készülékbe. Ha a mosogató szifonjában vis‐ szacsapószelep van beépítve, az akadályozhatja a mosogatógép megfelelő leürítését. Ezért azt javasoljuk, hogy távolítsa el ezt a visszacsapó szelepet. A vízszivárgás elkerülése érdekében az üzembe helyezés után győződjön meg arról, hogy a vízcsatlakoztatások szorosan meg vannak húzva Elektromos csatlakoztatás VIGYÁZAT A biztonsági szabványok előírják a készülék földelését. A gyártó semmilyen felelősséget nem vállal a fenti biztonsági óvintézkedések betartásának elmulasztásáért. Soha ne húzza ki a csatlakozódugót a kábelnél fogva. Mindig a dugaszt húzza. A csatlakozódugónak a készülék beépítése után is hozzáférhetőnek kell len‐ nie. Szükség esetén cserélje ki az otthoni hálózati csatlakozóaljzatot. Ha a hálózati tápkábelt ki kell cserélni, forduljon a helyi szervizközponthoz. Ez a túlmelegedés miatt tűzveszélyes lehet. A csatlakozódugót mindig megfelelően felszerelt érintésbiztos konnektorba csatlakoztassa. Elosztókat és hosszabbítókat tilos használni. A biztosítékok adatait szintén az adattábla tartalmazza. A készülék első alkalommal történő használata előtt ellenőrizze, hogy az adat‐ táblán feltüntetett feszültségértékek és áramtípus megegyezik a készülék üzembe helyezési helyén lévő hálózatéval. Környezetvédelmi tudnivalók A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezőtlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése Elektromos csatlakoztatás 93okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta. Csomagolóanyag A csomagolóanyagok környezetbarátak és újrahasznosíthatóak. A műanyag alkatrészeken jelölések szerepelnek, pl. >PE<, >PS< stb. A csomagolóanya‐ gokat kérjük a közösségi szelektív hulladékgyűjtés megfelelő tartályába be‐ dobni. VIGYÁZAT Amikor nem használja tovább a készüléket:

• Húzza ki a csatlakozódugót az aljzatból.

• Vágja el a hálózati tápkábelt, és helyezze a hulladékba.

• Helyezze hulladékba az ajtózárat. Ez megakadályozza, hogy a gyermekek bezárják magukat a készülékbe, veszélyeztetve saját életüket. 9495www.electrolux.com www.aeg-electrolux.fr www.aeg-electrolux.hu Voor het on-line bestellen van accessoires, consumables en onderdelen gaat u naar de ’webwinkel’ op: www.aeg-electrolux.nl 117959061-00-112009
