Caractéristiques techniques	Détails
Type de haut-parleur	Actif
Puissance de sortie	150 Watts RMS
Réponse en fréquence	40 Hz - 20 kHz
Dimensions	350 x 600 x 300 mm
Poids	15 kg
Connectivité	Entrées XLR, TRS, RCA
Utilisation recommandée	Concerts, événements en direct, studios d'enregistrement
Maintenance	Nettoyer régulièrement, vérifier les câbles et connexions
Réparation	Consulter un professionnel pour les réparations internes
Sécurité	Éviter l'exposition à l'humidité, utiliser des câbles de qualité
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Live L615 SAMSON

Comment puis-je connecter mon SAMSON Live L615 à mon ordinateur ?

Vous pouvez connecter votre SAMSON Live L615 à votre ordinateur en utilisant un câble audio 3,5 mm ou un câble XLR, selon la sortie de votre ordinateur.

Pourquoi mon haut-parleur SAMSON Live L615 ne produit-il aucun son ?

Vérifiez si le haut-parleur est bien alimenté, si le volume est réglé correctement et si la source audio est active. Assurez-vous également que le câble de connexion est fonctionnel.

Comment régler les basses et les aigus sur le SAMSON Live L615 ?

Utilisez les contrôles de tonalité situés à l'arrière du haut-parleur pour ajuster les niveaux de basses et d'aigus selon vos préférences.

Le SAMSON Live L615 peut-il être utilisé en extérieur ?

Oui, le SAMSON Live L615 peut être utilisé en extérieur, mais assurez-vous de le protéger des intempéries et de le placer sur une surface stable.

Comment puis-je transporter mon SAMSON Live L615 en toute sécurité ?

Utilisez un sac de transport rembourré conçu pour les haut-parleurs afin de protéger votre SAMSON Live L615 pendant le transport.

Quels types de câbles sont compatibles avec le SAMSON Live L615 ?

Le SAMSON Live L615 est compatible avec des câbles XLR, TRS 6,35 mm et RCA, selon vos besoins de connexion.

Mon SAMSON Live L615 émet des bruits de fond, que faire ?

Vérifiez si les câbles sont correctement connectés et en bon état. Éloignez le haut-parleur des sources d'interférence électromagnétique et ajustez le volume.

Comment mettre à jour le firmware du SAMSON Live L615 ?

Le SAMSON Live L615 ne nécessite généralement pas de mise à jour de firmware. Consultez le site web de SAMSON pour toute information sur des mises à jour potentielles.

Puis-je utiliser plusieurs SAMSON Live L615 ensemble ?

Oui, vous pouvez utiliser plusieurs SAMSON Live L615 ensemble en les reliant en cascade via les sorties audio appropriées.

Quelle est la garantie pour le SAMSON Live L615 ?

Le SAMSON Live L615 est généralement livré avec une garantie limitée de un an. Consultez le manuel du produit pour les détails spécifiques.

MODE D'EMPLOI Live L615 SAMSON

ATTENION: Pour eviter tout risque d'electrocution ou d'incendie, ne pas exposer cet apparéil à la plüie ou à l'humidité. Pour eviter tout risque d'electrocution, ne pas oter le couverde ou le dos du boîtier. Ce produit ne contient aucune piece replacable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle préviant l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'articl. Cette tension constitue un risque d'electrocution. Le signe avec un point d'exclamation dans un triangle préviant l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser I'appareil.
2. Conserver ces instructions pour toute lecture ulterieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet apparéil pres d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer prés d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas-retirer la terre du cordon secteur ou de la prise murale.Les fiches canadiennes avec polarisation (avec une lame plus large) ne doit pas etre modifiees.Si voire prisemurale ne correspond pas au modele fournir, consultez your electricien.
10. Protege z le cordon secteur contrs tous les dommages possibles (pincement, tension, torsion, etc.). Veilze a ce que le cordon secteur soit libre, en particulier a sa sortie du boitier.
11. Deconnectez l'appareil du secteur en presence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquides dans l'appareil, introduction d'un objet dans le boitier, etc.).

Serie Live - Caracteristiques 15

Composants des L612 et L615 16

Composants des L1212 et L1215. 17

Composants des L612M 18

Configuration rapide des L612 et L615. 19

Configuration rapide des L1212 et L1215 20

Positionnement des enceintes Live 21

Utilisation des enceintes de la série Live 22

Utilisation des enceintes de la série Live 23

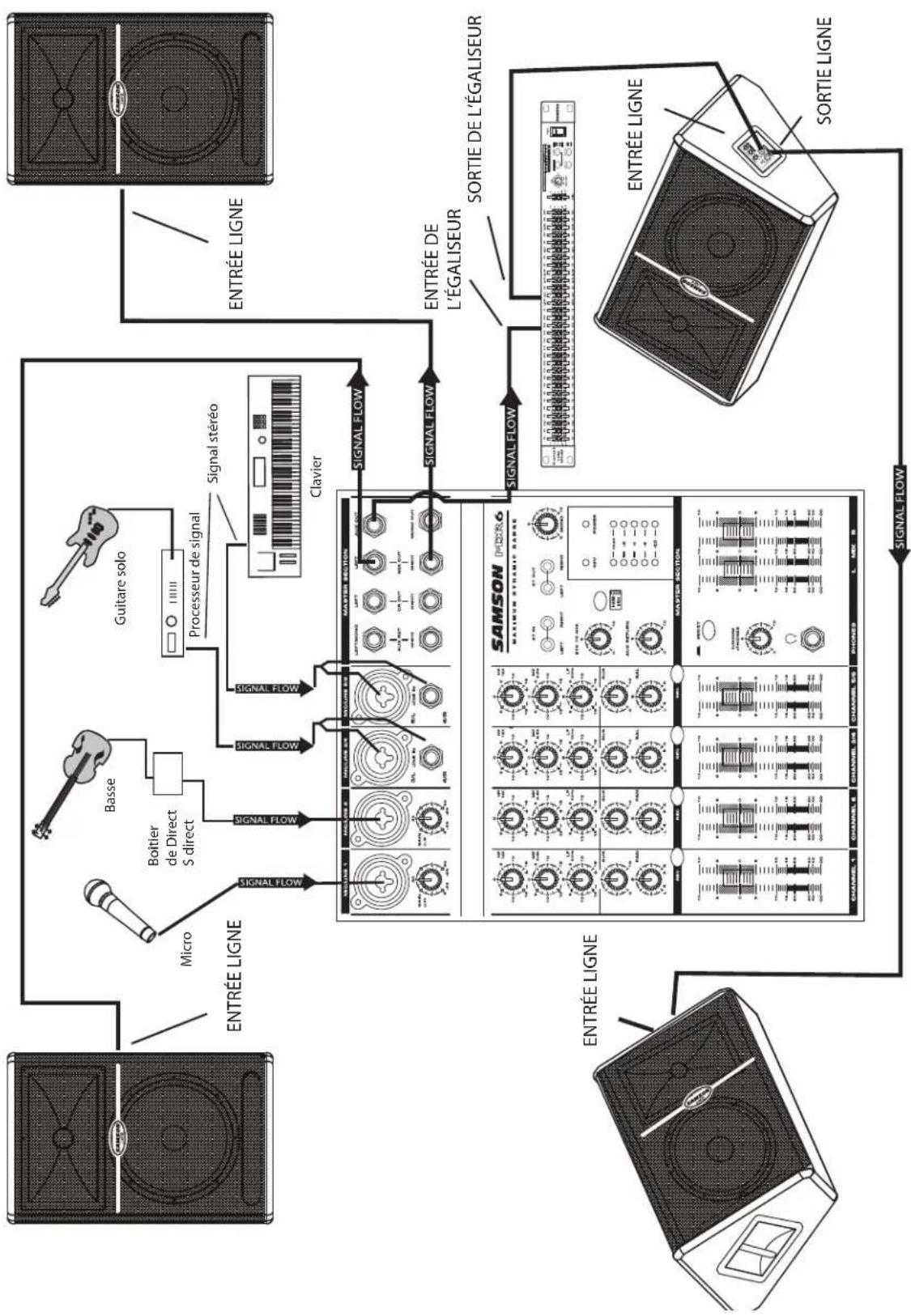

Schemas d'installation 24

Schemas d'installation 25

Système de sonorisation avec retours de scene 25

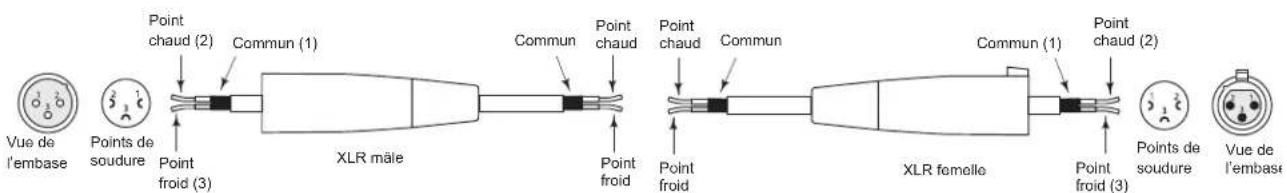

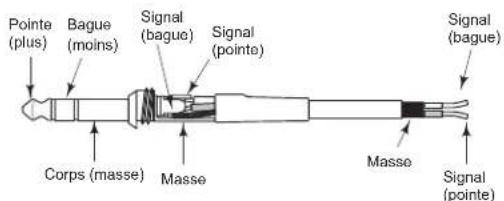

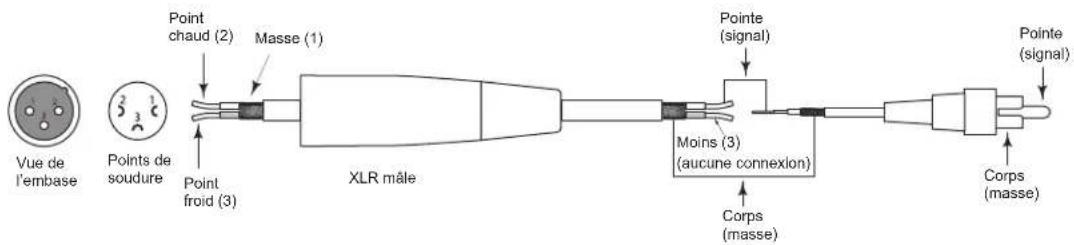

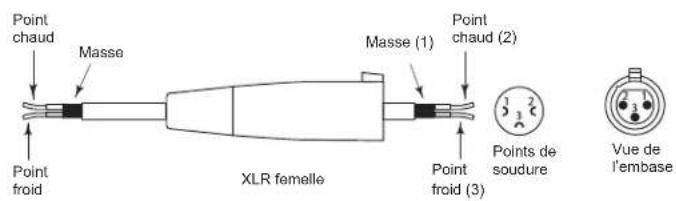

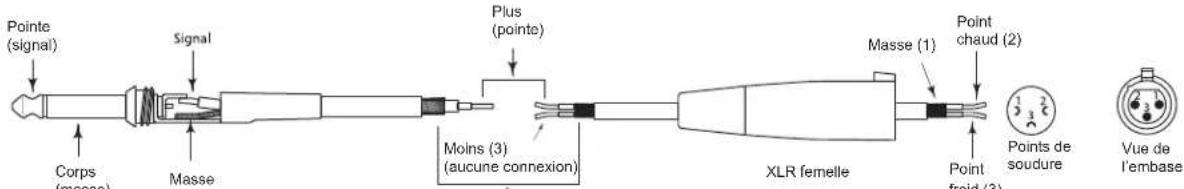

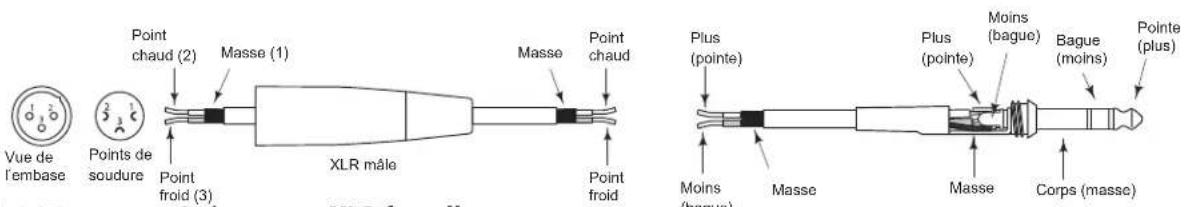

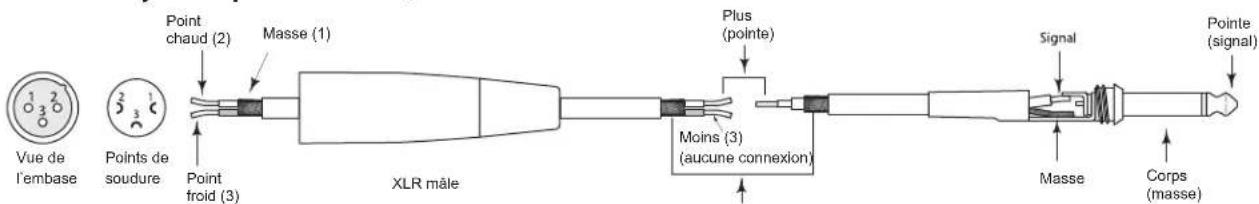

Connexions des enceintes de la série LIVE. 26

Caracteristiques techniques 6

DEUTSCHE

Einleitung 27

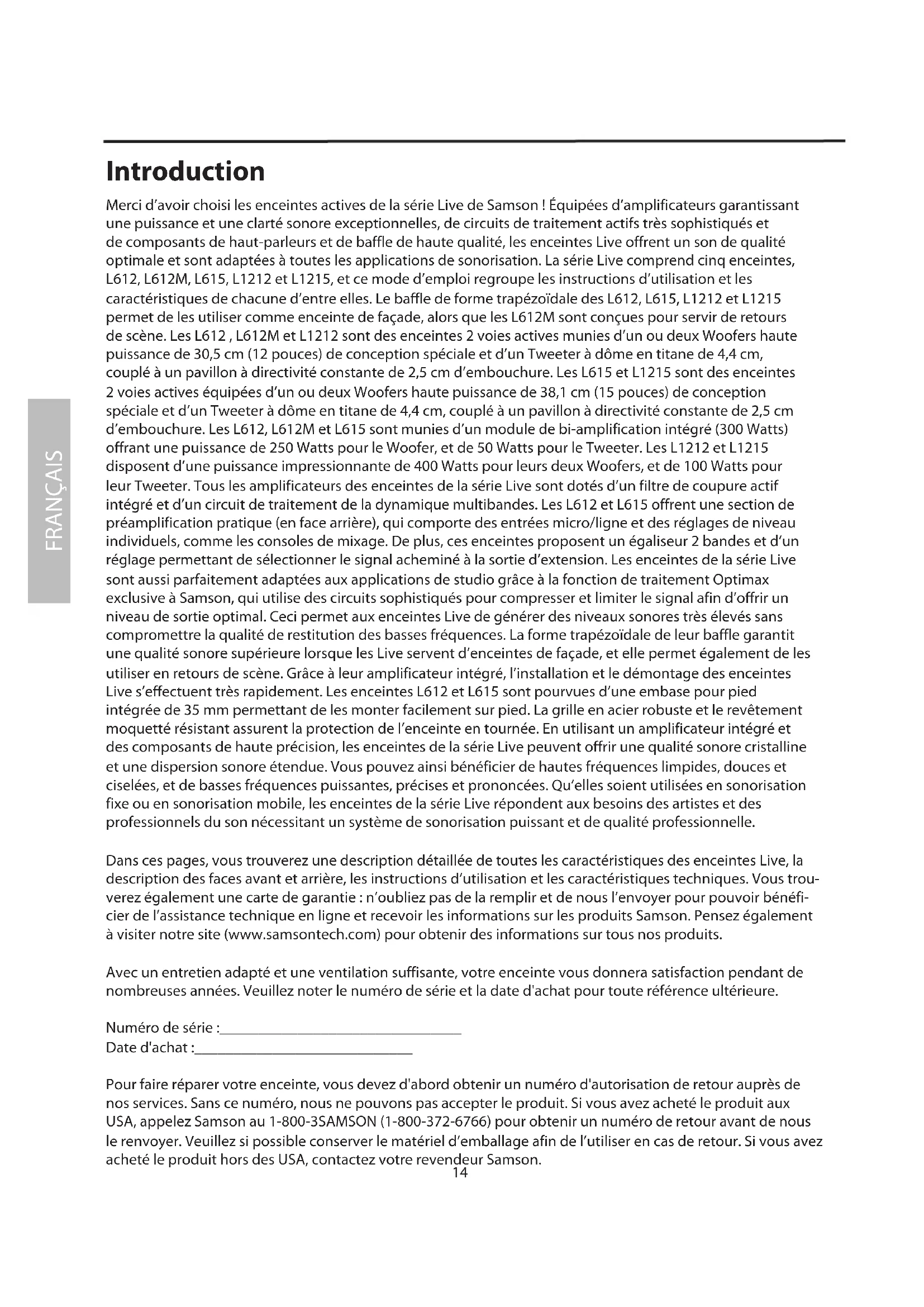

Merci d'avoir choisi les enceintes actives de la série Live de Samson! Equipées d'amplificateurs garantissant une puissance et une clarté sonore exceptionnelles, de circuits de traitement actifs très sophistiqués et de composants de haut-parleurs et de baffle de haute qualité, les enceintes Live offrent un son de qualité optimale et sont adaptées à toutes les applications de sonorisation. La série Live comprend cinq enceintes, L612, L612M, L615, L1212 et L1215, et ce mode d'emploi regroupe les instructions d'utilisation et les caractéristiques de chacune d'entre elles. Le baffle de forme trapézoidale des L612, L615, L1212 et L1215 permet de les utiliser comme enceinte de façade, alors que les L612M sont conçues pour servir de retours de scene. Les L612, L612M et L1212 sont des enceintes 2 voies actives munies d'un ou deux Woofers haute puissance de 30,5 cm (12 pouces) de conception spéciale et d'un Tweeter à dôme en titane de 4,4 cm, couplé à un pavillon à directivité constante de 2,5 cm d'embouchure. Les L615 et L1215 sont des enceintes 2 voies actuées equipées d'un ou deux Woofers haute puissance de 38,1 cm (15 pouces) de conception spéciale et d'un Tweeter à dôme en titane de 4,4 cm, couplé à un pavillon à directivité constante de 2,5 cm d'embouchure. Les L612, L612M et L615 sont munies d'un module de bi-amplification intégré (300 Watts) offrant une puissance de 250 Watts pour le Woofer, et de 50 Watts pour le Tweeter. Les L1212 et L1215 disposent d'une puissance impressionnante de 400 Watts pour leurs deux Woofers, et de 100 Watts pour leur Tweeter. Tous les amplificateurs des enceintes de la série Live sont dotés d'un filtre de coupure actif intégré et d'un circuit de traitement de la dynamique multibandes. Les L612 et L615 offrent une section de préamplification pratique (en face arrière), qui comporte des entrées micro/ligne et des réglages de niveau individuels, comme les consoles de mixage. De plus, ces enceintes proposent un égaliseur 2 bandes et d'un réglage permeantant de selectionner le signal acheminé à la sortie d'extension. Les enceintes de la série Live sont aussi parfaitement adaptations aux applications de studio grâce à la fonction de traitement Optimax exclusive à Samson, qui utilise des circuits sophistiqués pour compresser et limiter le signal afin d'offrir un niveau de sortie optimal. Ceci permet aux enceintes Live de générer des niveaux sonores très élevés sans comprometterla qualitéde restitution des basses fréquences. La forme trapézoidalede leur baffle garantit une qualité sonore supérieure lorsque les Live servent d'enceintes de façade, et elle permet également de les utiliser en retours de scene. Grace à leur amplificateur intégré, l'installation et le démontage des enceintes Live s'effectuent très rapidement. Les enceintes L612 et L615 sont poursyues d'une embase pour pied intégrée de 35 mm permettant de les monter facilement sur pied. La grille en acier robuste et le revêtement moquette résistant assurent la protection de l'enceinte en tournée. En utilisant un amplificateur intégré et des composants de haute précision, les enceintes de la série Live peuvent offrir une qualité sonore cristalline et une dispersion sonore étendue. Vous pouvez ainsi bénéficier de haute fréquences limpides, douces et ciselées, et de basses fréquences puissantes, précises et prononcées. Qu'elles soient utilisées en sonorisation fixe ou en sonorisation mobile, les enceintes de la série Live repondent aux besoin des artistes et des professionnels du son nécessitant un système de sonorisation puissant et de qualité professionnelle.

Dans ces pages, vous trouvez une description détaillée de toutes les caractéristiques des enceintes Live, la description des faces avant et arrière, les instructions d'utilisation et les caractéristiques techniques. Vous trouvez également une carte de garantie : n'oubliez pas de la replir et de nous l'envoyer pour pouvoir bénéficier de l'assistance technique en ligne et receivevoir les informations sur les produits Samson. Pensez également à visiter notre site (www.samsontech.com) pour obtenir des informations sur tous nos produits.

Avec un entretien adapté et une ventilation suffisante,Vote enceinte vous donnera satisfaction pendant de nombreuses années. Veuillez noter le numero de série et la date d'achat pour toute referrer ulterieure.

Numéro de série :

Date d'achat:

Pour faire réparer votre enceinte, vous devez d'abord obtenir un numéro d'autorisation de retard auprès de nos services. Sans ce numéro, nous ne pouvons pas accepter le produit. Si vous avez achété le produit aux USA, appelez Samson au 1-800-3SAMSON (1-800-372-6766) pour obtaining un numéro de retard avant de nous le renvoyer. Veuillez si possible conserver le matériel d'emballage afin de l'utiliser en cas de retard. Si vous avez achété le produit hors des USA, contactez vos revendeur Samson.

Série Live - Caracteristiques

L1212

L1215

L615

L612

La série Live propose des enceintes deux voies actives complètes parfaitement adaptées à la plupart des applications de sonorisation. Voici quelques-unes de leurs caractéristiques principales :

• Enceintes deux voies bi-amplifiées de qualité professionnelle.
• Les enceintes de la série LIVE sont équipées de Woofers haute puissance de conception spéciale. Les L612 et L612M disposent d'un Woofer de 30,5 cm (12 pouces), les L1212, de deux Woofers de 30,5 cm, les L615, d'un Woofer de 38,1 cm (15 pouces), et les L1215, de deux Woofers de 38,1 cm. Tous les Woofers sont munis de bobines et d'aimants surdimensionnés.
• Tweeter à dôme en titane de 4,4 cm, couplé à un pavillon à directivité constante de 2,5 cm d'embouchure, garantissant une réponse précise dans les haute fréquences.
• Les L612, L612M et L615 offrent une puissance totale de 300 Watts grâce à leurs amplificateurs (Classe AB) de 250 Watts pour le Woofer et de 50 Watts pour le Tweeter. Les amplificateurs des L1212 et L1215 peuvent délivrer une puissance de 400 Watts aux deux Woofers, et de 100 Watts au Tweeter.
• Toutes ces enceintes possèdent une entrée ligne symétrique avec réglage de niveau (LEVEL) et indicateur d'échéage (PEAK).
• Les L612 et L615 sont équipées d'une entrée micro symétrique avec réglage de niveau, alimentation fantôme (pour l'utilisation de micros à condensateur), réglages de niveaux séparés pour les haute/basses fréquences et filtre coupe-bas selectionnable.
• Les amplificateurs de puissance des enceintes de la série LIVE disposent d'un radiateur et de transformateurs de puissance de grande taille.
• Proesseur de traitement multibandes sophistiqué offrant une limitation inaudible.
• Filtre de coupure intégré (24 dB/octave) avec alignement temporel.
• Circuit de protection multi-points pour l'amplificateur, avec LED servant à indiquer les irrégularités.
  Les L612 et L615 peuvent etre montees sur un pied grace a leur embase 35mm standard
  Baffles en contreplaqué garantissant une puissance maximale et une fiabilité à toute épreuve en tournée.
• Garantie étendue de trois ans.

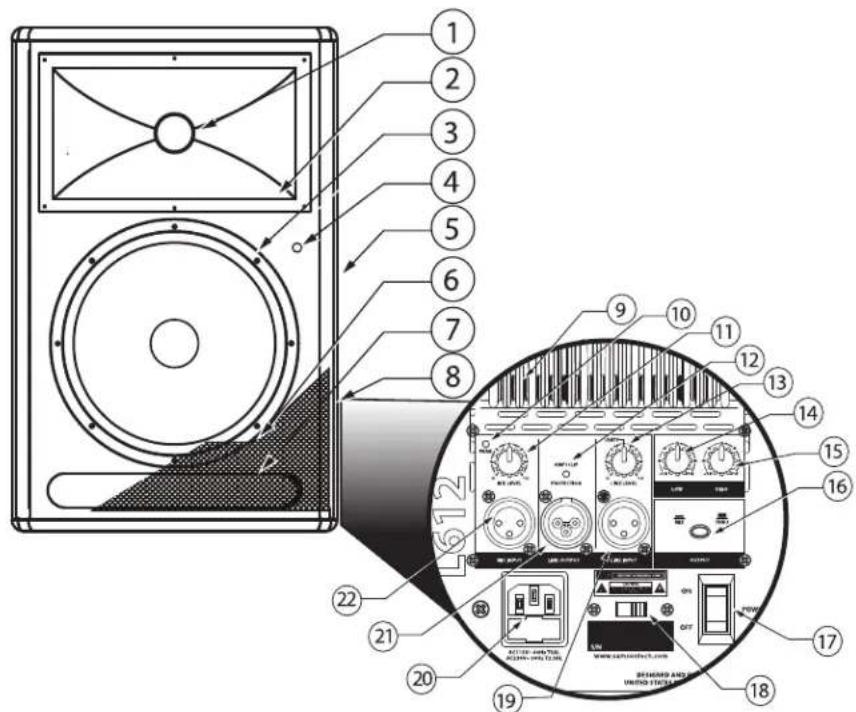

Composants des L612 et L615

1. Tweeter à compression - Tweeter à dôme en titane de 44 mm avec embouchure de 25 mm.
2. Pavillon - Pavillon à directivité constante (60^× 90^) de 25mm d'embouchure garantissant une dispersion etendue et une reponse hors-axe linéaire.
3. Woofer - Woofer haute puissance de 30,5 cm (12 pouces) ou 381 mm (15 pouces) avec aimant de grande taille et bobine de 7,6 cm, concu pour offrir une réponse étendue et précise dans les basses fréquences.
4. LED d'alimentation - La Led s'allume en bleu lorsque l'enceinte est sous tension et prete à l'utilisation.
5. Poignée - Une des deux poignées surdimensionnées.
6. Grille acier -Grille de protection en acier robuste permettant d'acceder facilement au Woofer.
7. Event - Event accorded servant à étendre la réponse dans les basses fréquences.
8. Baffle - Baffle en contreplaque robuste offrant une puissance maximale et une fiabilité à toute épreuve.

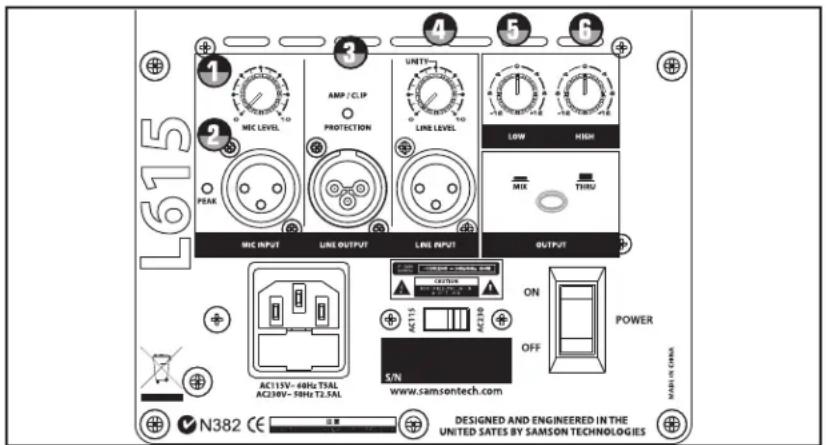

Face arrriere de l'amplificateur

1. Radiateur - Le refroidissement par convection de l'amplificateur est assure par un radiateur surdimensionné en aluminium extrudé.
2. LED PEAK - Cette Led s'allume lorsque le signal de l'entrée micro produit de l'échéage.
3. MIC LEVEL - Déterminé le niveau de l'entrée micro.

4. LED AMP/CLIP - Cette Led deux couleurs s'allume en vert lorsque l'amplificateur est activé, elle clignote en rouge lorsqu'il produit une surcharge et elle s'allume en rouge lorsque le circuit de protection est activé.

5. LINE LEVEL - Déterminé le niveau de l'entrée ligne.

6. LOW FREQUENCY - Ce réglage déterminé le niveau des basses fréquences. Il permet jusqu'à 12 dB d'atténuation/accentuation à 100 Hz.
7. HIGH FREQUENCY - Ce réglage déterminé le niveau des hautes fréquences. Il permet jusqu'à 12 dB d'atténuation/accentuation à 10 kHz.

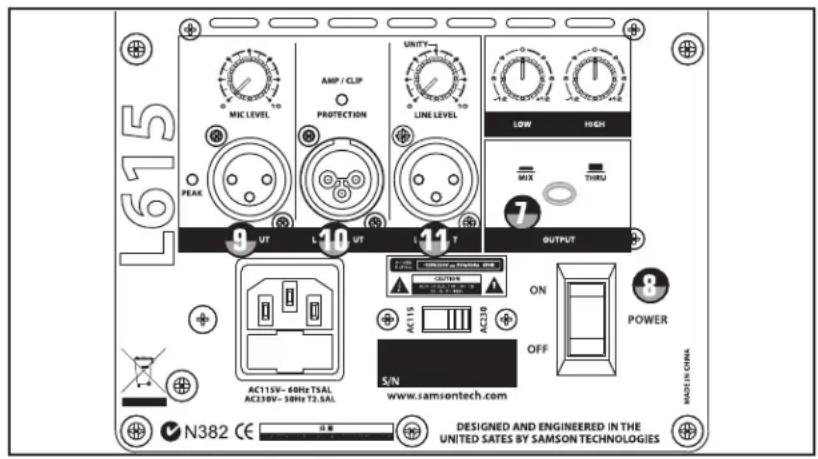

8. Touche OUTPUT Cette touche permet de selectionner le signal acheminé à la sortie ligne. Lorsqu'elle est en position relevante, le signal de la sortie ligne est identique à celui connecté à l'entrée. Lorsqu'elle est en position basse, la sortie ligne delivr une mélange des signaux micro et ligne affectés par les filtres grave et aigu.
9. Interrupteur POWER - Cet interrupteur secteur permet demettre I'enceinte sous tension.
10. Sélecteur VOLTAGE Utilisez ce réglage pour selectionner la tension d'utilisation (115 à 230 V).

REMARQUE IMPORTANTE! Assurez-vous d'utiliser un fusible dont le calibre correspond à la tension sélectionnée (voir les valeurs indiquées sous l'embase secteur).

1. Connecteur LINE INPUT - Cette entree XLR permet la connexion de signaux a niveau ligne symétriques.
2. Embase secteur/support de fusible - Connectez le cordon secteur standard fourni à cette embase.
3. Connecteur LINE OUTPUT - Ce connecteur XLR male sert à relier plusieurs enceintes LIVE.
4. Connecteur MIC INPUT - Cette entrée XLR permet la connexion des micros faible impédance au préampli faible bruit avec alimentation fantôme.

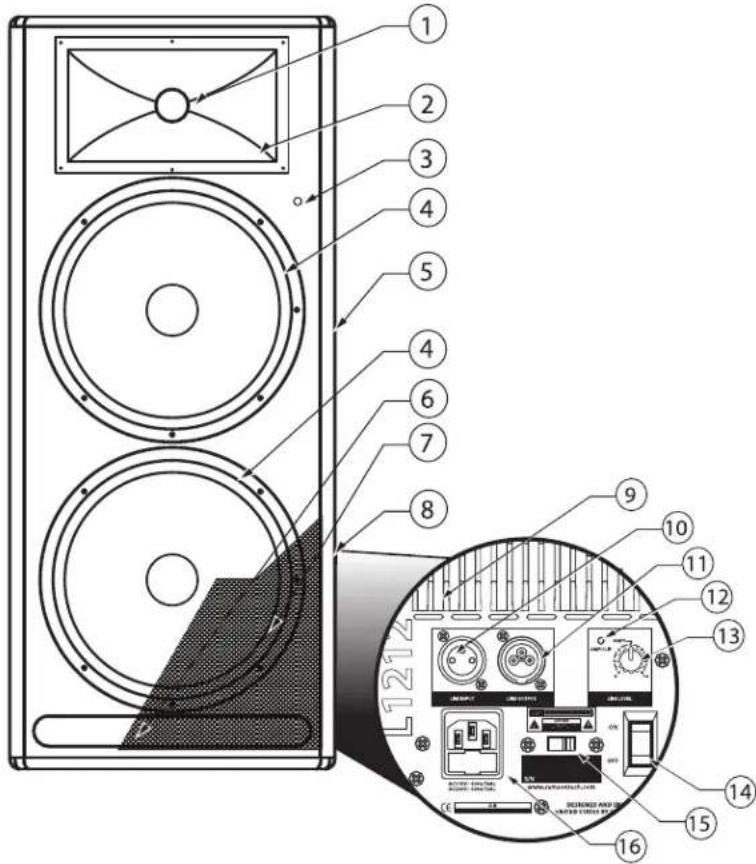

Composants des L1212 et L1215

1. Tweeter à compression - Tweeter à dome en titane de 44 mm avec embouchure de 25 mm.
2. Pavillon - Pavillon à directivité constante (60^ × 90^) de 25 ~mm d'embouchure garantissant une dispersion étendue et une réponse hors-axe linéaire.
3. LED d'alimentation - La Led s'allume en bleu lorsque l'enceinte est sous tension et prete à l'utilisation.
4. Woofers - Woofers haute puissance de 30,5 cm (12 pouces) ou 381 mm (15 pouces) avec bobines et aimants de grande taille, concus pour offrir une réponse étendue et précise dans les basses fréquences.
5. Poignée - Une des deux poignées surdimensionnées.
6. Event-Event accorded servant a etendre la reponse dans les basses fréquences.
7. Grille acier -Grille de protection en acier robuste permettant d'acceder facilement aux Woofers.
8. Baffle - Baffle en contreplaque robuste offrant une puissance maximale et une fiabilité à toute épreuve.

Face arrriere de l'amplificateur

1. Radiateur - Le refroidissement par convection de l'amplificateur est assure du radiateur surdimensionné en aluminium extrudé.
2. Connecteur LINE INPUT - Cette entree XLR permet la connexion de signaux a niveau ligne symétriques.
3. Connecteur LINE OUTPUT - Ce connecteur XLR male sert à relier plusieurs enceintes LIVE.
4. LED AMP/CLIP - Cette Led deux couleurs s'allume en vert lorsque l'amplificateur est activé, elle clignote en rouge lorsqu'il produit une surcharge et elle s'allume en rouge lorsque le circuit de protection est activé.
5. LINE LEVEL - Détermine le niveau de l'entrée ligne.
6. Interrupteur POWER - Cet interrupteur secteur permet demettre l'enceinte sous tension.
7. Selecteur VOLTAGE - Utilisez ce réglage pour selectionner la tension d'utilisation (115 à 230 V).

REMARQUE IMPORTANTE! Assurez-vous d'utiliser un fusible dont le calibre correspond à la tension seLECTIONnée (voir les valeurs indiquées sous l'embase secteur).

1. Embase secteur/support de fusible - Connectez le cordon secteur standard fourni à cette embase.

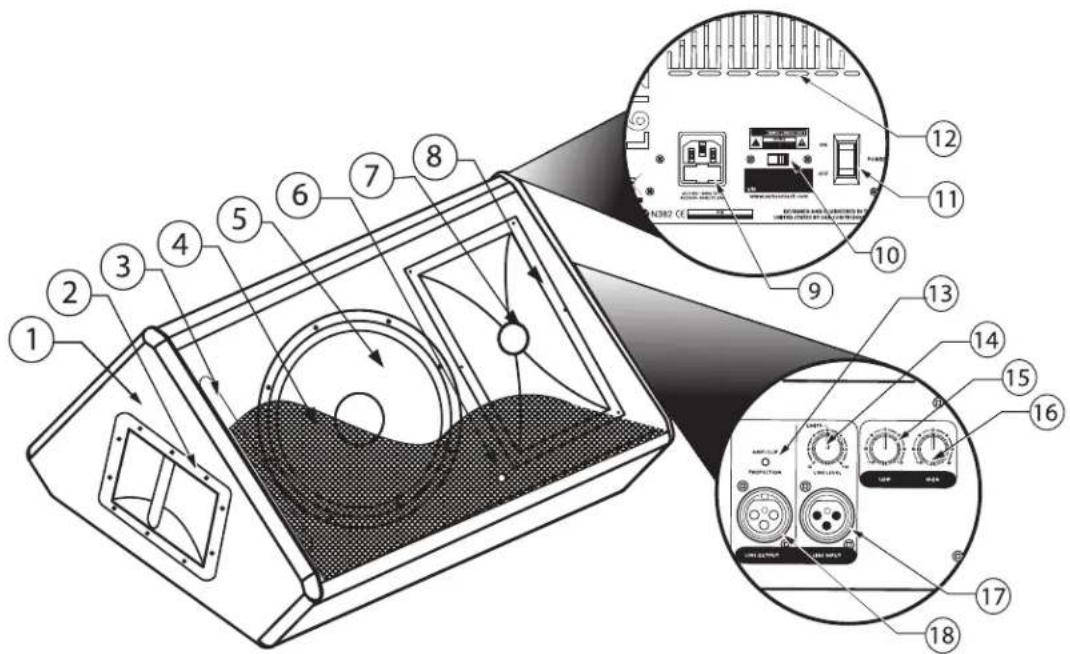

Composants des L612M

1. Baffle - Baffle en contreplaque robuste offrant une puissance maximale et une fiabilité à toute épréuve.
2. Poignée - Poignée de transport surdimensionné.
3. Event-Event accorded servant etendre la reponse dans les basses fréquences.
4. Grille acier -Grille de protection en acier robuste.
5. Woofer - Woofer haute puissance de 30,5 cm (12 pouces) avec aimant de grande taille et bobine de 7,6 cm, donc pour offrir une reponse etendue et précise dans les basses fréquences.
6. LED d'alimentation - La Led s'allume en bleu lorsque l'enceinte est sous tension et prete à l'utilisation.
   7 Tweeter à compression – Tweeter à dôme en titane de 44 mm avec embouchure de 25 mm.
7. Pavillon - Pavillon à directivité constante (60°x90°) de 25 mm d'embouchure garantissant une dispersion étendue et une réponse hors-axe linéaire.

Face arrriere de I'amplificateur

1. Embase secteur/support de fusible - Connectez le cordon secteur standard fourni à cette embase.
2. Selecteur VOLTAGE - Utilisez ce réglage pour selectionner la tension d'utilisation (115 à 230 V).

REMARQUE IMPORTANTE! Assurez-vous d'utiliser un fusible dont le calibre correspond à la tension sélectionnée (voir les valeurs indiquées au-dessus de l'embase secteur).

1. Interrupteur POWER-Cet interrupteur secteur permit demettre I'enceinte sous tension.
2. Radiateur - Le refroidissement par convection de l'amplificateur est assure par un radiateur surdimensionné en aluminium extrudé.

Face latérale de l'amplificateur

1. LED AMP/CLIP - Cette Led deux couleurs s'allume en vert lorsque l'amplificateur est activé, elle clignote en rouge lorsqu'il produit une surcharge et elle s'allume en rouge lorsque le circuit de protection est activé.
2. LINE LEVEL - Déterminé le niveau de l'entrée ligne.
3. LOW FREQUENCY- Ce réglage déterminé le niveau des basses fréquences. Il permet jusqu'à 12 dB d'atténuation/accentuation à 100 Hz.
4. HIGH FREQUENCY - Ce réglage déterminé le niveau des hautes féquences. Il permet jusqu'à 12 dB d'atténuation/accentuation à 10 kHz.
5. Connecteur LINE INPUT - Cette entrée XLR permet la connexion de signaux à niveau ligne symétriques.
6. Connecteur LINE OUTPUT - Ce connecteur XLR male sert à relier plusieurs enceintes L612M.

Configuration rapide des L612 et L615

Dans les pages qui suivent, vous trouvez des descriptions détaillées de tous les réglages et composants des enceintes de la série Live. Vous pouze aussi suivre cette procédure de prise en main pour utiliser les L612 et L615 plus rapidement.

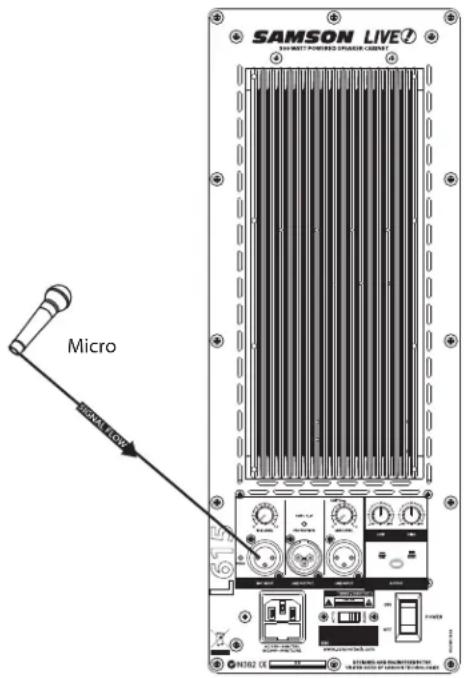

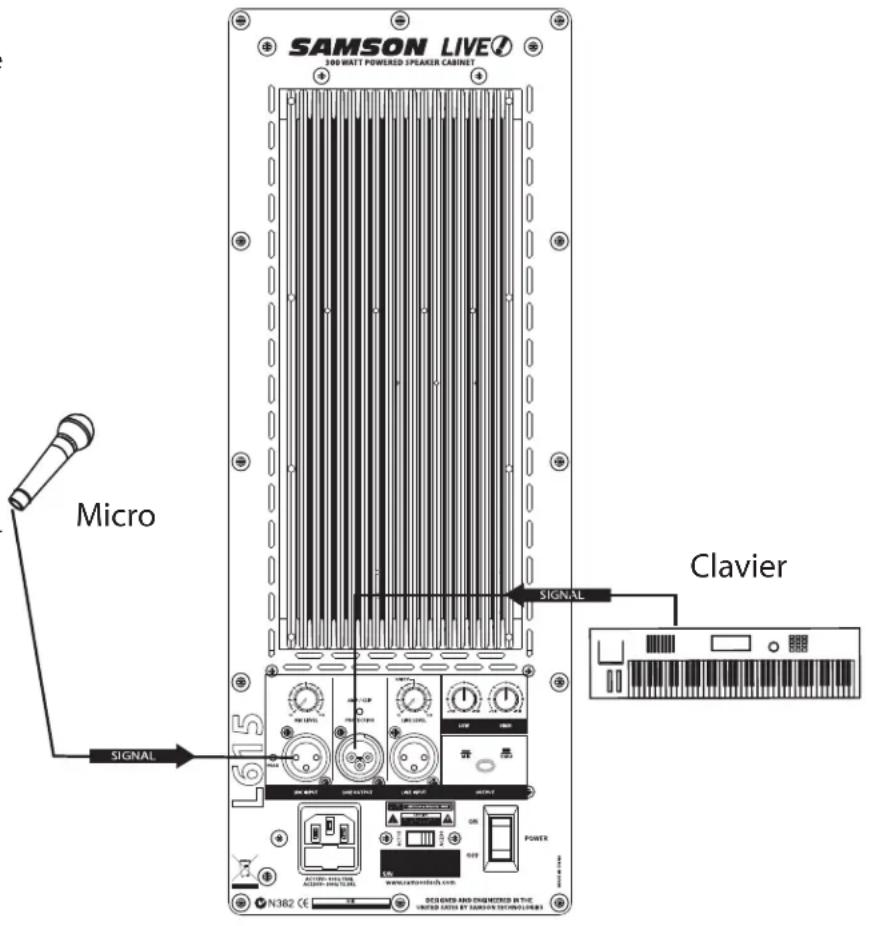

Utilisation d'un micro

Assurez-vous que l'interrupteur secteur de l'enceinte soit regle sur OFF.
- Tournez les boutons LINE et MIC LEVEL complètement à gauche (au minimum).
- Connectez le cordon secteur à une prise secteur.
- Connectez un micro à l'entrée MIC INPUT de l'enceinte en vous servant d'un cable XLR standard.
- Reglez l'interrupteur secteur de l'enceinte sur ON.
- Parlez dans le micro et montez progressivement le réglage MIC LEVEL jusqu'à ce que vous obteniez le niveau souhaité.

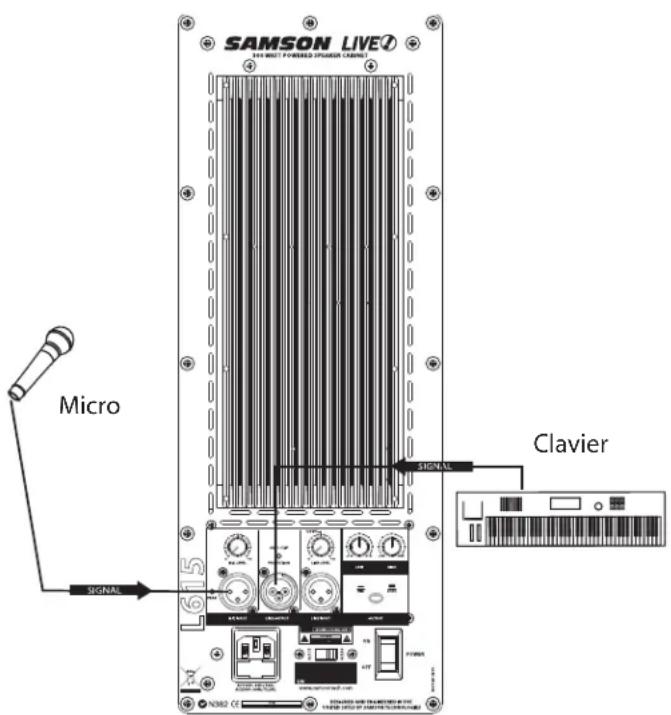

Utilisation d'une source à niveau ligne

Assurez-vous que l'interrupteur secteur de l'enceinte soit regle sur OFF.
- Tournez les boutons LINE et MIC LEVEL complètement à gauche (au minimum).
- Connectez le cordon secteur à une prise secteur.
Reliez une source à niveau ligne, comme une console ou un clavier, à l'entrée LINE INPUT de l'enceinte en vous servant d'un cable XLR standard.
- Réglez l'interrupteur secteur de l'enceinte sur ON.
- Activez la source du signal (exemple : un lecteur de CD), puis montez progressivement le réglage LINE LEVEL jusqu'à ce que vous obteniez le niveau souhaïte.

REMARQUE IMPORTANTE !!: Veillez à ce que le réglage MIC LEVEL soit au minimum lorsque aucun micro n'est connecté.

REMARQUE IMPORTANTE !!: Veiliez à ce que la Led PEAK ne s'allume pas régulièrement en rouge. Vous risquez d'endommager l'enceinte

si vous l'utilisez pendant que la Led PEAK est allumée en rouge. Vous doivent réduire le niveau de sortie de la console ou le réglage LINE LEVEL de façon à ce que la Led PEAK ne s'allume en rouge qu'occasionnellement.

Configuration rapide des L1212 et L1215

Dans les pages qui suivent, vous trouvez des descriptions détaillées de tous les réglages et composants des enceintes de la série Live. Vous pouze aussi suivre cette procédure de prise en main pour utiliser les L1212 et L1215 plus rapidement.

Utilisation d'une source à niveau ligne

Assurez-vous que l'interrupteur secteur de l'enceinte soit regle sur OFF.
- Tournez le bouton LINE complètement à gauche (au minimum).
- Connectez le cordon secteur à une prise secteur.
Reliez vos platines ou vos lecteurs de CD à votre console DJ en suivant les instruction du fabricant.
- Servez-vous de cables XLR standards pour relier la sortie gauche de la console à l'entrée LINE INPUT de l'enceinte gauche, et la sortie droite à l'entrée LINE INPUT de l'enceinte droite.
- Reglez l'interrupteur secteur de l'enceinte sur ON.
- Activez ensuite la source du signal (exemple : un lecteur de CD) et servez-vous de l'afficheur de la console pour vérifier si le niveau est convenable.
Montez progressivement le réglage LINE LEVEL de l'enceinte jusqu'à ce que vous obteniez le niveau souhaité.

REMARQUE IMPORTANTE !!: Veillez à ce que la Led PEAK ne s'allume pas régulièrement en rouge. Vous risquez d'endommager l'enceinte si vous l'utilise pendant que la Led PEAK est allumée en rouge. Vous devez réduire le niveau de sortie de la console ou le réglage LINE LEVEL de façon à ce que la Led PEAK ne s'allume en rouge qu'occasionnellement.

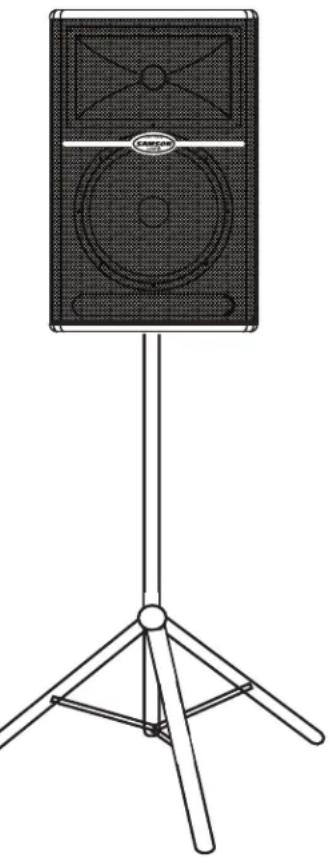

Positionnement des enceintes Live

Positionnement du micro - Technique pour réduire les risques de Larsen

Le Larsen est ce bruit strident et désagréable qui se produit lorsqu'un micro est place trop pres d'une enceinte et que le volume est élevé. Le son de l'enceinte est alors capté par le micro, amplifié, capte à nouveau, réamplifié, et ainsi de suite. En général, il est toujours préféroyable d'installer les micros à l'arrière des enceintes pour obtenir un niveau avant Larsen plus élevé. Il existe toute fois une exception : Lorsque vous reglez le son du micro, vous pouvez écouter le signal directement devant l'enceinte. Pour ce faire, réduisez le réglage MAIN VOLUME de la console avant de vous placer devant les enceintes pour régler l'égalisation et les effets. Une fois le son souhaitez obtenu, placez les micros à l'arrière des enceintes et remontez le réglage MAIN VOLUME.

Positionnement des enceintes

Essayez autant que possible d'installer les enceintes pour qu'elles soient au-dessus du niveau de la tete des auditeurs. Le baffle des L612 et L615 est muni d'une embase standard (35 mm) compatible avec les pieds pour enceinte produits par la plupart des fabricants. Dans les installations moins complexes (dans une cafeteria, une bibliothèque, etc.), vous pouvez placer les enceintes LIVE sur leur position inclinée vers l'arrière (sans utiliser de pied) pour optimiser la dispersion sonore. Dans les systèmes de sonorisation de plus grande taille ( comme dans les clubs), vous pouvez poser les L1212 et L1215 directement sur le sol afin d'obtenir un effet de couplage permettant d'étendre la réponse dans les basses féquences. Pour une accentuation encore plus importante, installez une enceinte LIVE sur un Subwoofer actif, comme un Samson dB1500a ou dB1800a.

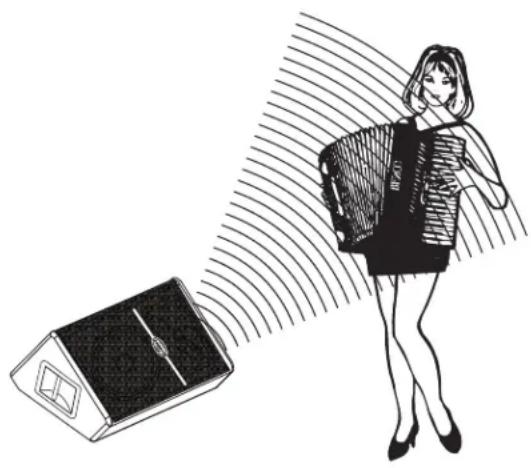

Utilisation des L612M en retours de scène

Gracé à leur baffle de conception ingénieuse, les enceintes L612M sont parfaites pour servir de retours de scene. Pour les grandes scènes, plusieurs enceintes L612M peuvent être reliées en cascade à l'aide des sorties Line Output. Pour réduire les risques de Larsen, tenez compte de la position de vos micros lorsque vous installez les enceintes. Il est préféable de connaître la structure polaire des micros pour déterminer leur emplacement idéal. Certains micros, comme les super ou hyper-cardioïdes, rejoettent lessons provenant de l'arrière. Ainsi, en plaçant l'enceinte L612M dans l'angle de réjection, vous pouvez bénéficier d'un niveau avant Larsen bien plus élevé. Pour les systèmes de return nécessitant plusieurs L612M, vous pouvez normalement utiliser un égaliseur externe ( comme le Samson S Curve 131) pour augmenter le volume et réduire les risques de Larsen. Vous doivent alors régler les boutons HIGH et LOW EQ sur leur position centrale (12:00).

Utilisation des enceintes de la série Live

Réglages et fonctions

Ce chapitre présente les composants de la section d'entrée INPUT, qui est munie d'entrées MIC et LINE, d'un égaliseur 2 bandes et de réglages de niveau MIC et LINE LEVEL.

1. Bouton MIC LEVEL (seulument sur les L612 et L615) Le bouton MIC LEVEL des L612 et L615 déterminé le niveau général de l'entrée micro. Utilise ce bouton pour régler le niveau du micro connecté à l'entrée MIC.

REMARQUE IMPORTANTE !!: Veillez à ce que le bouton MIC LEVEL soit régèle au minimum lorsque aucun micro n'est connecté.

2. Led PEAK

La Led PEAK s'allume en ROUGE lorsqu'un signal écrêté est détecté sur l'entrée micro ou ligne de l'enceinte. Lorsque cette Led s'allume, réduisez le niveau à l'aide du bouton Mic/Line Level. Une fois la Led PEAK éteinte, vous pouvez augmenter le niveau, en voirant à ce que la Led ne s'allume pas.

3. Circuit de protection des amplificateurs

La Led AMP/CLIP deux couleurs permet de contrôler le signal de sortie des amplificateurs intégrés des enceintes LIVE. Lorsque vous mettez l'enceinte sous tension, la Led AMP/CLIP s'allume en rouge afin d'indiquer que le relais de sortie est ouvert. ÀpRES la mise sous tension sans appel de courant, le relais de sortie se ferme et la Led AMP/CLIP s'allume en vert pour indiquer que l'enceinte est préte à l'utilisation. Cette Led clignote en rouge sur les créées de signal et elle demeure allumée en vert le reste du temps. Lorsque le circuit détecte un problème, le relais de sortie s'ouvre et la Led s'allume en rouge pour vous prévenir. Si cela avait se produit, contactez un centre de réparation/agréé par Samson Audio.

4. Bouton LINE LEVEL

Le bouton LINE LEVEL des enceintes LIVE déterminé le niveau général de l'entrée ligne. Utilisez ce bouton pour régler le niveau du signal connecté à l'entrée LINE.

Utilisation de la section d'égalisation (seulement sur les L612, L612M et L615)

Les entrées des L612, L612M et L615 disposent d'un égaliseur 2 bandes permettant de régler le niveau des fréquences haute et basses indépendamment. La réponse en fréquence est plate lorsque les boutons sont régés sur leur position centrale (12:00). Vous pouvez obtaining une courbe plus "músicale" en accentuant légération les fréquences haute et basses. Lorsque vous utilisez une L612M en retour de scène pour les chants, vous pouze tenter d'atténuer légération les fréquences haute et basses pour Obtir des fréquences Médiums nouveaux défiines. Pour la plupart des applications, commencez par régler les boutons LOW et HIGH sur leur position centrale (12:00), puis tournez-les progressivement jusqu'à ce que vous obtieniez le son souhaité.

5. Bouton LOW

Tournez ce bouton vers la droite pour accenter les basses fréquences à 100Hz de 12 dB, ou vers la gauche pour les atténuer de 12 dB.

6. Bouton HIGH

Tournez ce bouton vers la droite pour accenter les haute fréquences à 10 kHz de 12 dB, ou vers la gauche pour les atténuer de 12 dB.

Utilisation des enceintes de la série Live

Réglages et fonctions - suite

7. Touche OUTPUT

La touche Output permet de selectionner le signal routé à la sortie Line Output. Vous pouvez lui acheminer le signal de l'entrée ligne, ou un mélange des signaux micro et ligne affectés par l'égaliseur et le limiteur. Lorsque la touche est en position relevante, le signal de l'entrée ligne est acheminé directement à la sortie Line Output. Lorsqu'elle est en position basse, la sortie Line Output délivre un mélange des signaux micro et ligne. Les

réglages Level, High, Low et Filter affectent alors le signal dirigé vers la sortie Line Output.

8. Interrupteur POWER

Les enceintes de la série LIVE sont munies d'un interrupteur secteur servant à lesmettre sous tension. Nous vous conseillons de laisser l'interrupteur POWER sur "OFF" et les réglages INPUT LEVEL sur leur position minimum avant de connecter le cordon secteur. Connectez ensuite le cordon secteur fourni à l'embase située sur la face arriere de l'amplificateur. Assurez-vous que le cordon soit bien connecté, puis placez l'interrupteur POWER sur "ON". Les enceintes LIVE disposent d'un circuit de mise sous tension sans appel de courant permettant de protégger l'amplificateur des dommages pouvant être causés par le courant d'appeL. Pour que ce circuit de protection puisse fonctionner correctement, évitez de régler l'interrupteur POWER sur "ON" et "OFF" trop rapidement.

Connecteurs d'entrée et de sortie

9. Entree MIC XLR (seulement sur les L612 et L615)

Ce connecteur XLR fémelle standard permet la connexion de signaux faible impédance (150-600 Ohms). L'entrée micro est équipée d'un préamplificateur à transistor discret de haute qualité, offrant une qualité sonore cristalline et une plage dynamique étendue. comme il est possible d'utiliser les entrées micro et ligne en même temps, vous pouvez vous servir d'un micro pendant qu'un clavier est relié à l'entrée ligne de l'enceinte. Le niveau de l'entrée micro est déterminé par le bouton MIC LEVEL, qui estprésenté à la page précédente.

10.Sortie LINE OUTPUT

Voupez reliers plusieurs enceintes de la serie Live en cascade en vour servant de leur sortie LINE OUTPUT. Selon la position de la touche OUTPUT, cette sortie symétrique peut reprendre le signal de l'entrée ligne ou délivrer un mélange des signaux micro et ligne. Pour plus d'informations sur la touche Output, consultez la section 7 ci-dessus. Pour plus d'informations sur les cables et les connexions, consultez les schémas détaillés en page 13.

11. Entre e LINE symétrique

Ce connecteur XLR permet d'utiliser un cable micro XLR standard pour la connexion des signaux à niveau ligne symétriques. Comme il est possible d'utiliser les entrées micro et ligne en même temps, vous pouvez vous servir d'un micro pendant qu'un clavier est relié à l'entrée ligne de l'enceinte. Le niveau de l'entrée ligne est déterminé par le bouton LINE LEVEL, qui estprésenté à la page précédente. Pour plus d'informations sur les cables et les connexions, consultez les schémas détaillés en page 13.

Schémas d'installation

L612 et L615 - Système de sonorisation compact pour deux musciens

Cet exemple illustré un système de sonorisation pouvant être utilisé dans un club de petite taille, lors d'une créémonie, etc. L'enceinte amplifie le signal du micro et du clavier. Le micro est relié à l'entrée Mic de l'enceinte L612 ou L615, et le clavier, à l'entrée Line. Les réglages Mic/Line Level dépendants permettent de creer un mixage directement à partir de l'enceinte. Vous pouvez également utiliser l'égaliser 2 bandes de l'enceinte pour accentuer/atténuer les féquences haute/basses et déterminer le timbre général du système.

Pour plus d'informations sur les cables et les connexions, consultez les schémas détaillés en page 13.

Schemas d'installation

Système de sonorisation avec retours de scène

Cet exemple illustrate un système de sonorisation type utilisant une console de mixage et une paire d'enceintes Live pour le mixage de façade stéreo. Un signal séparé est acheminé du bus AUX/MONITOR de la console aux deux retours de scène de la série Live. Pour pouvoir accenter le niveau de sortie du système de(retour, nous vous conseillons fortement d'utiliser égaliser graphique externe, comme les Samson "Série D" ou "S curve".

Connexions des enceintes de la série LIVE

Connexion des enceintes Live

Il y a plusieurs façon d'utiliser les enceintes LIVE selon votre application. Les enceintes de la série Live disposent d'entrées et de sorties symétriques permettant la connexion de signaux symétriques et asymétriques.

XLR vers XLR symétrique
XLR vers Jack 6,35 mm symétrique

Jack 6,35 mm symétrique vers XLR fémelle

XLR male asymétrique vers Jack 6,35 mm
Jack 6,35 mm asymétrique vers XLR fémelle

XLR asymétrique vers RCA

Einleitung

Caracteristiques techniques

L612

Entrees

Micro XLR symétrique

Ligne XLR symétrique

Sorties

Extension XLR symétrique

Réglages

Mic Level Rotatif

Line Level Rotatif

Low EQ Rotatif avec position crantee centrale, +/- 12 dB à 100 Hz

High EQ Rotatif avec position crantee centrale, +/- 12 dB à 10 kHz

Touche Output Touche permettant de selectionner la source de sortie Line Out (Mix ou Thru)

Amplificateur

Basses fréquences 250 Watts efficace

Hautes fréquences 50 Watts efficace

Fréquence de coupure ...2,3 kHz, 3 pôles (12 dB/octave)

Haut-parleurs

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Woofer haute puissance de 30,5 cm avec bobine de 7,6 cm

Impedance 4 Ohms

Tweeter .Tweeter a compression a dome en titane de 4,4 cm, avec bobine en cuivre et aimant de 2,1 kg

Embouchure 2,5 cm

Réponse en fréquence.....55 Hz - 19 kHz, +/- 5dB

Installation

Sur pied .Embase pour pied integree de 35 mm

Poids 22,78 kg

Micro XLR symétrique

Ligne XLR symétrique

Sortie

Extension XLR symétrique

Réglages

Mic Level Rotatif

Line Level Rotatif

Low EQ Rotatif avec position crantee centrale, +/- 12 dB à 100 Hz

High EQ Rotatif avec position crantee centrale, +/- 12 dB à 10 kHz

Touche Output Touche permettant de selectionner la source de sortie Line Out (Mix ou Thru)

Amplificateur

Basses fréquences 250 Watts efficace

Hautes fréquences 50 Watts efficace

Fréquence de coupure ...2,3 kHz, 3 pôles (12 dB/octave)

Haut-parleurs

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Woofer haute puissance de 38,1 cm avec bobine de 7,6 cm

Impedance 4 Ohms

Tweeter .Tweeter a compression dome en titane de 4,4 cm, avec bobine en cuivre et aimant de 2,1 kg

Embouchure 2,5 cm

Réponse en fréquence.....52 Hz - 19 kHz, +/- 5dB

Installation

Sur pied .Embase pour pied integree de 35 mm

Poids 23,85 kg

Ligne XLR symétrique

Sortie

Extension XLR symétrique

Réglages

Line Level Rotatif

612M - suite

Low EQ Rotatif avec position crantee centrale, +/- 12 dB à 100 Hz

High EQ Rotatif avec position crantee centrale, +/- 12 dB a 10 kHz

Amplificateur

Basses fréquences 250 Watts efficace

Hautes fréquences 50 Watts efficace

Fréquence de coupure ...2,3 kHz, 3 pôles (12 dB/octave)

Haut-parleurs

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Woofer haute puissance de 30,5 cm avec bobine de 7,6 cm

Impedance 4 Ohms

Tweeter .Tweeter a compression a dome en titane de 4,4 cm, avec bobine en cuivre et aimant de 2,1 kg

Embouchure 2,5 cm

Réponse en fréquence.....56 Hz - 19 kHz, +/- 5dB

Poids 26,12 kg

Ligne XLR symétrique

Sortie

Extension XLR symétrique

Réglage

Line Level Rotatif

Amplificateur

Basses fréquences 400 Watts efficace

Hautes fréquences 100 Watts efficace

Réponse en fréquence ...58 Hz - 24 kHz ± 5 dB

Fréquence de coupure ...2,3 kHz, 3 pôles (12 dB/octave)

Haut-parleurs

Woofers 2 Woofers haute puissance de

30,5 cm avec bobine de 6,4 cm

Impedance 8 Ohms

Tweeter .Tweeter à compression à dôme en titane de 4,4 cm, avec bobine en cuivre et aimant de 2,1 kg

Embouchure 2,5cm

Réponse en fréquence.....50 Hz - 23 kHz ± 5 dB

Poids 34,46 kg

Ligne symétrique XLR symétrique

Sortie

Extension XLR symétrique

Réglage

Line Level Rotatif

Amplificateur

Basses fréquences 400 Watts efficace

Hautes fréquences 100 Watts efficace

Fréquence de coupure ...2,3 kHz, 3 pôles (12 dB/octave)

Haut-parleurs

Woofers 2 Woofers haute puissance de

38,1 cm avec bobine de 7,6 cm

Impedance 8 Ohms

Tweeter .Tweeter a compression dome en titane de 4,4 cm, avec bobine en cuivre et aimant de 2,1 kg

Embouchure 2,5cm

Réponse en fréquence....48 Hz - 23 kHz ± 5 dB

Poids 38,17 kg
