SPJ Active Speaker 178.018 - Haut-parleur Skytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur actif (enceinte active)
Marque	Skytec
Modèle	SPJ Active Speaker 178.018
Tailles disponibles	20 cm (8"), 25 cm (10"), 30 cm (12"), 38 cm (15")
Matériau du caisson	Polypropylène (plastique)
Grille de protection	Grille perforée lourde protégeant le haut-parleur
Alimentation	230 V AC / 50 Hz, fusible 16 A
Entrées	1 ou 2 entrées microphone (XLR), 1 entrée ligne (Jack/RCA)
Sorties	1 sortie ligne pour second enceinte active
Réglages	Volume micro, volume ligne, volume master, tonalité (bass/treble)
Poignées	Poignées ergonomiques pour le transport
Points de fixation	Pour montage mural ou au plafond
Embase	Pour installation sur support ou système de sonorisation
Empilage	Jusqu'à 60 kg de charge totale empilable
Protection de l'ouïe	Peut générer une pression acoustique élevée – utiliser des protections auditives si nécessaire
Sécurité électrique	Brancher sur une prise avec terre ; débrancher avant de changer le fusible
Utilisation	Intérieur uniquement, à l'abri de l'humidité
Réparations	Par un technicien qualifié – aucune pièce remplaçable par l'utilisateur
Poids	Variable selon la taille ; conception légère pour faciliter le transport
Accessoires inclus	Cordon secteur

FOIRE AUX QUESTIONS - SPJ Active Speaker 178.018 Skytec

Quelle est la tension d'alimentation de l'enceinte active Skytec SPJ 178.018 ?

L'enceinte fonctionne sur secteur 230 V AC / 50 Hz. Elle doit être branchée sur une prise avec terre protégée par un fusible de 16 A.

Puis-je connecter plusieurs enceintes entre elles ?

Oui, l'enceinte dispose d'une sortie ligne (LINE OUT) qui permet de relier une seconde enceinte active pour une diffusion en chaîne.

Comment régler le volume et la tonalité ?

Le panneau de contrôle propose des réglages séparés pour le volume micro, le volume ligne, un volume master, ainsi que des commandes de graves (BASS) et d'aigus (TREBLE).

Que faire si je n'entends aucun son ?

Vérifiez toutes les connexions (câbles, fiches), testez avec un autre câble en bon état, assurez-vous que l'enceinte est sous tension et que le volume n'est pas au minimum. Si le problème persiste, échangez avec une enceinte fonctionnelle pour identifier la panne.

Puis-je monter l'enceinte au mur ou au plafond ?

Oui, l'enceinte est équipée de points de fixation pour un montage mural ou au plafond. Utilisez un support homologué et assurez-vous qu'aucune personne ne se trouve en dessous lors de l'installation.

Quel type de microphone puis-je utiliser ?

Vous pouvez brancher un microphone avec une fiche XLR sur l'entrée micro prévue (1 ou 2 entrées selon la version). Le niveau du micro se règle avec le potentiomètre dédié.

L'enceinte produit un ronflement constant, que faire ?

Un ronflement constant provient souvent d'un problème de masse ou d'un appareil bruyant. Vérifiez que tous les appareils sont correctement mis à la masse, que les câbles sont blindés et qu'aucun équipement électrique défectueux n'est branché.

Est-il possible d'empiler plusieurs enceintes ?

Oui, vous pouvez empiler les enceintes jusqu'à une charge maximale de 60 kg. Veillez à placer l'enceinte sur une surface plane et stable.

Comment entretenir l'enceinte ?

Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs. Protégez l'enceinte de l'humidité et des températures extrêmes. Débranchez-la en cas de non-utilisation prolongée.

Que faire si l'enceinte est endommagée et que des pièces internes sont visibles ?

Ne branchez pas l'enceinte et ne la mettez pas sous tension. Contactez immédiatement votre revendeur ou un technicien qualifié. N'essayez pas de réparer vous-même, cela annulerait la garantie.

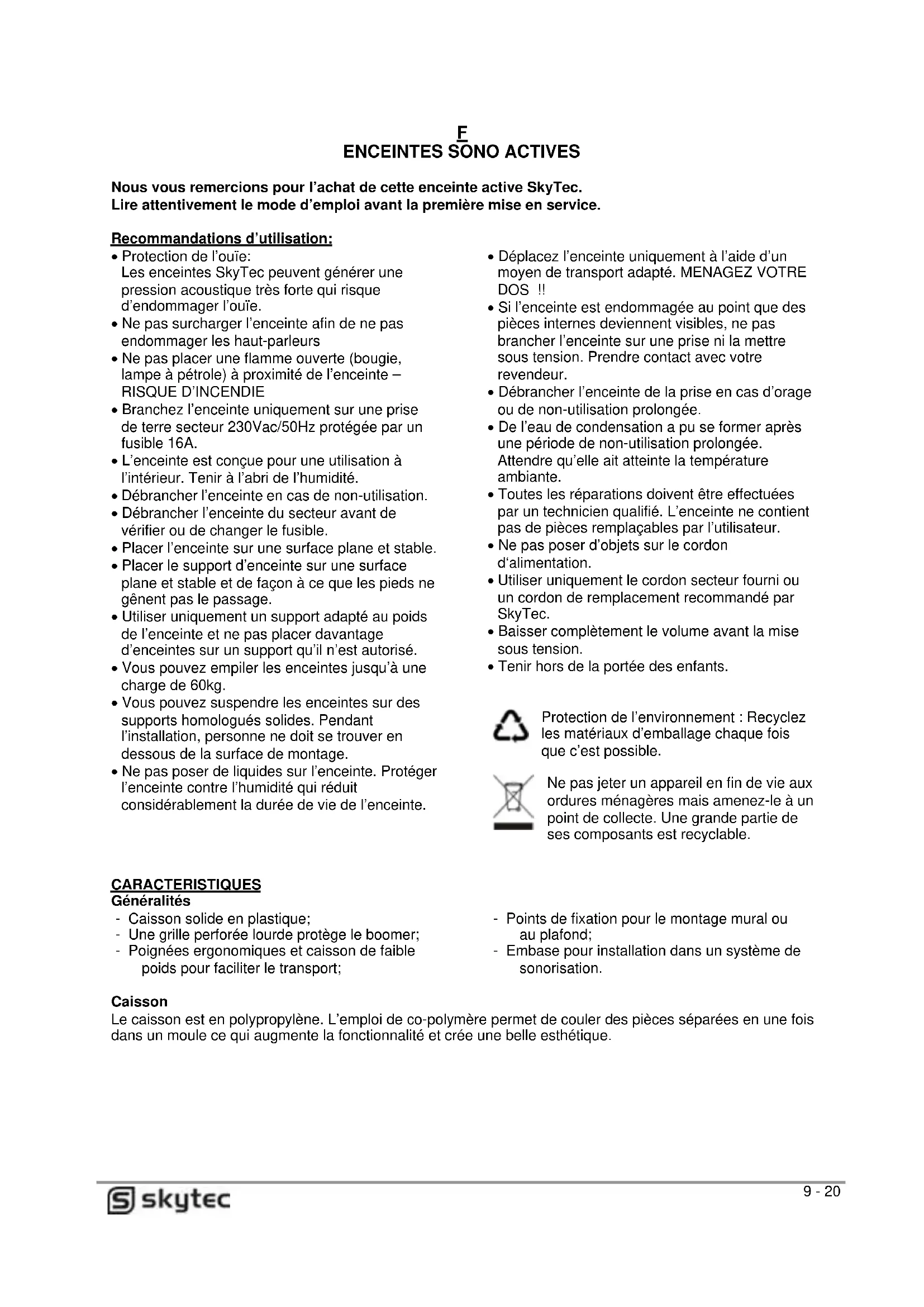

MODE D'EMPLOI SPJ Active Speaker 178.018 Skytec

Nous vous remercions pour l'achat de cette enceinte active SkyTec. Lire attentivement le mode d'emploi avant la première mise en service.

Recommandations d'utilisation:

• Protection de l'ouïe: Les enceintes SkyTec peuvent générer une pression acoustique très forte qui risque d'endommager l'ouïe.
• Ne pas surcharger l'enceinte afin de ne pas endommager les haut-parleurs
• Ne pas placer une flamme ouverte (bougie, lampe à pétrole) à proximité de l'enceinte – RISQUE D'INCENDIE
• Branchez l'enceinte uniquement sur une prise de terre secteur 230Vac/50Hz protégée par un fusible 16A.
• L'enceinte est conçue pour une utilisation à l'intérieur. Tenir à l'abri de l'humidité.
• Débrancher l'enceinte en cas de non-utilisation.
• Débrancher l'enceinte du secteur avant de vérifier ou de changer le fusible.
• Placer l'enceinte sur une surface plane et stable.
• Placer le support d'enceinte sur une surface plane et stable et de façon à ce que les pieds ne gênent pas le passage.
• Utiliser uniquement un support adapté au poids de l'enceinte et ne pas placer davantage d'enceintes sur un support qu'il n'est autorisé.
• Vous pouvez empiler les enceintes jusqu'à une charge de 60kg.
• Vous pouvez suspendre les enceintes sur des supports homologués solides. Pendant l'installation, personne ne doit se trouver en dessous de la surface de montage.

• Ne pas poser de liquides sur l'enceinte. Protéger l'enceinte contre l'humidité qui réduit considérablement la durée de vie de l'enceinte.

• Déplacez l'enceinte uniquement à l'aide d'un moyen de transport adapté. MENAGEZ VOTRE DOS !!

• Si l'enceinte est endommagée au point que des pièces internes deviennent visibles, ne pas brancher l'enceinte sur une prise ni la mettre sous tension. Prendre contact avec votre revendeur.
• Débrancher l'enceinte de la prise en cas d'orage ou de non-utilisation prolongée.
• De l'eau de condensation a pu se former après une période de non-utilisation prolongée. Attendre qu'elle ait atteinte la température ambiante.
• Toutes les réparations doivent être effectuées par un technicien qualifié. L'enceinte ne contient pas de pièces remplaçables par l'utilisateur.
• Ne pas poser d'objets sur le cordon d'alimentation.
• Utiliser uniquement le cordon secteur fourni ou un cordon de remplacement recommandé par SkyTec.
• Baisser complètement le volume avant la mise sous tension.
• Tenir hors de la portée des enfants.

Protection de l'environnement : Recyclez les matériaux d'emballage chaque fois que c'est possible.

Ne pas jeter un appareil en fin de vie aux ordures ménagères mais amenez-le à un point de collecte. Une grande partie de ses composants est recyclable.

CARACTERISTIQUES

Généralités

• Caisson solide en plastique;
  Une grille perforée lourde protège le boomer;

• Poignées ergonomiques et caisson de faible poids pour faciliter le transport;

• Points de fixation pour le montage mural ou au plafond;

• Embase pour installation dans un système de sonorisation.

Caisson

Le caisson est en polypropylène. L'emploi de co-polymère permet de couler des pièces séparées en une fois dans un moule ce qui augmente la fonctionnalité et crée une belle esthétique.

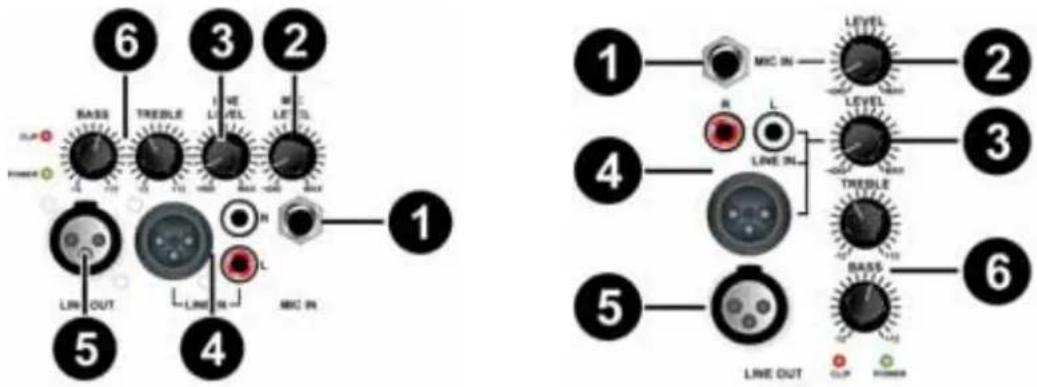

TABLEAU D'ENTREE

Version 20cm/8" Version 25cm/10":

6 3 2 BASS TRESSLE LINE LEVEL MCC LET IL IN Power 4 5 OUT LINE IN MCC IN 1 1 R L LINE IN LEVEL LEVEL 3 4 TRESSLE BASS LINE OUT CLIP POWER 5 6

1. Fiche d'entrée pour microphone
2. Réglage de volume du microphone
3. Réglage de volume du signal de ligne
4. Entrée de ligne pour brancher un lecteur CD, DVD, etc.
5. Ligne pour le passage vers une 2 ^ème enceinte active
6. Réglage de tonalité pour le signal de sortie

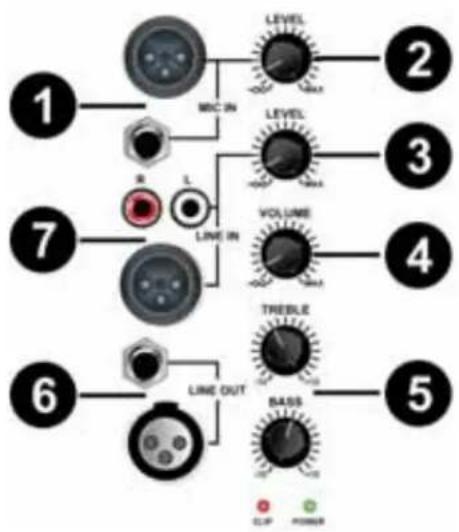

30cm/12" & 38cm/15":

1. Fiches d'entrée pour 2 microphones
2. Réglage de volume des microphones
3. Réglage de volume du signal de ligne
4. Réglage de volume (Master)
5. Réglage des graves/aigus
6. Ligne pour le passage vers une 2 ^ème enceinte active
7. Entrée ligne pour le branchement d'un lecteur CD, DVD etc.

Diagnostic de défaillance

Nous vous conseillons de vérifier si une enceinte est réellement défectueuse en l'échangeant avec une enceinte dont vous être sûr qu'elle fonctionne correctement. Si vous rencontrez le même problème, consultez la liste ci-dessous.

Absence du signal de sortie

Causes probables Action

Cordons Refaites toutes les connexions

Branchez des cordons neufs en état de fonctionnement

Vérifiez les connexions par soudure

Vérifiez l'état des cordons et connecteurs

Signal intermittent

Causes probables Action

Mauvaise connexion

Des haut-parleurs endommagés peuvent générer un signal intermittent mais le problème provient plus probablement d'un câble ou d'une fiche.

Ronflements, bruits ou ronronnements constants

Causes probables Action

Appareil électrique

Tout bruit constant provient de l'amplificateur, de la table de mixage, du défectueux dans le processeur ou de la source. Vérifiez si votre système est correctement mis à système sono la masse. Vérifiez si un appareil ou des pièces électriques sont bruyants. Vérifiez si les câbles sont blindés.

Mauvaise reproduction des graves

Causes probables Action

Inversion de la polarité

Si deux enceintes sont trop rapprochées et mal branchées, elles peuvent s'éliminer mutuellement les basses fréquences. Vérifiez les branchements et veillez à ce que toutes les enceintes soient branchées de la même façon avec des câbles identiques.

N'effectuez jamais de réparations vous-mêmes sous peine d'invalider la garantie. Ne pas modifier l'appareil.

La garantie ne couvre pas les dommages survenus à la suite d'une mauvaise utilisation de l'appareil ou du non-respect des avertissements et consignes contenus dans ce manuel. Tronios décline toute responsabilité pour des accidents et blessures survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce manuel. Ceci s'applique également aux conséquences indirectes quel qu'elles soient.
