Type product	Actieve luidspreker (actieve behuizing)
Merk	Skytec
Model	SPJ Active Speaker 178.018
Beschikbare maten	20 cm (8"), 25 cm (10"), 30 cm (12"), 38 cm (15")
Materiaal behuizing	Polypropyleen (kunststof)
Beschermingsrooster	Zwaar geperforeerd rooster ter bescherming van de luidspreker
Voeding	230 V AC / 50 Hz, zekering 16 A
Ingangen	1 of 2 microfooningangen (XLR), 1 lijningang (Jack/RCA)
Uitgangen	1 lijnuitgang voor tweede actieve luidspreker
Instellingen	Microfoonvolume, lijnvolume, mastervolume, toon (bas/treble)
Handgrepen	Ergonomische handgrepen voor transport
Bevestigingspunten	Voor muur- of plafondmontage
Voet	Voor installatie op een statief of geluidssysteem
Stapelbaar	Tot 60 kg totaal stapelbaar gewicht
Gehoorbescherming	Kan hoge geluidsdruk genereren - gebruik gehoorbescherming indien nodig
Elektrische veiligheid	Aansluiten op een geaard stopcontact; uitschakelen voor het vervangen van de zekering
Gebruik	Alleen binnenshuis, beschermd tegen vocht
Reparaties	Door een gekwalificeerde technicus - geen door de gebruiker vervangbare onderdelen
Gewicht	Variabel afhankelijk van de maat; lichtgewicht ontwerp voor eenvoudig transport
Inbegrepen accessoires	Netsnoer

Veelgestelde vragen - SPJ Active Speaker 178.018 Skytec

Wat is de voedingsspanning van de actieve luidspreker Skytec SPJ 178.018?

De luidspreker werkt op netstroom 230 V AC / 50 Hz. Hij moet worden aangesloten op een geaard stopcontact dat is beveiligd met een zekering van 16 A.

Kan ik meerdere luidsprekers met elkaar verbinden?

Ja, de luidspreker heeft een lijnuitgang (LINE OUT) waarmee een tweede actieve luidspreker kan worden aangesloten voor een kettingverbinding.

Hoe stel ik het volume en de toon in?

Het bedieningspaneel biedt aparte regelaars voor het microfoonvolume, het lijnvolume, een mastervolume, en toonregelaars voor lage (BASS) en hoge (TREBLE) tonen.

Wat moet ik doen als ik geen geluid hoor?

Controleer alle aansluitingen (kabels, stekkers), test met een andere kabel die goed is, zorg ervoor dat de luidspreker is ingeschakeld en het volume niet op minimum staat. Als het probleem aanhoudt, wissel dan met een werkende luidspreker om de storing te identificeren.

Kan ik de luidspreker aan de muur of het plafond monteren?

Ja, de luidspreker is voorzien van bevestigingspunten voor muur- of plafondmontage. Gebruik een goedgekeurde beugel en zorg ervoor dat er niemand onder staat tijdens de installatie.

Welk type microfoon kan ik gebruiken?

U kunt een microfoon met een XLR-stekker aansluiten op de daarvoor bestemde microfooningang (1 of 2 ingangen, afhankelijk van de versie). Het microfoonniveau wordt ingesteld met de speciale regelaar.

De luidspreker produceert een constant gebrom, wat te doen?

Een constant gebrom wordt vaak veroorzaakt door een aardingsprobleem of een lawaaiig apparaat. Controleer of alle apparaten correct zijn geaard, de kabels zijn afgeschermd en dat er geen defecte elektrische apparatuur is aangesloten.

Is het mogelijk om meerdere luidsprekers te stapelen?

Ja, u kunt de luidsprekers stapelen tot een maximaal gewicht van 60 kg. Zorg ervoor dat de luidspreker op een vlakke en stabiele ondergrond staat.

Hoe onderhoud ik de luidspreker?

Reinig de buitenkant met een zachte, droge doek. Gebruik nooit vloeibare of schurende producten. Bescherm de luidspreker tegen vocht en extreme temperaturen. Koppel hem los bij langdurig niet-gebruik.

Wat moet ik doen als de luidspreker beschadigd is en interne onderdelen zichtbaar zijn?

Sluit de luidspreker niet aan en zet hem niet onder spanning. Neem onmiddellijk contact op met uw verkoper of een gekwalificeerde technicus. Probeer niet zelf te repareren, dit maakt de garantie ongeldig.

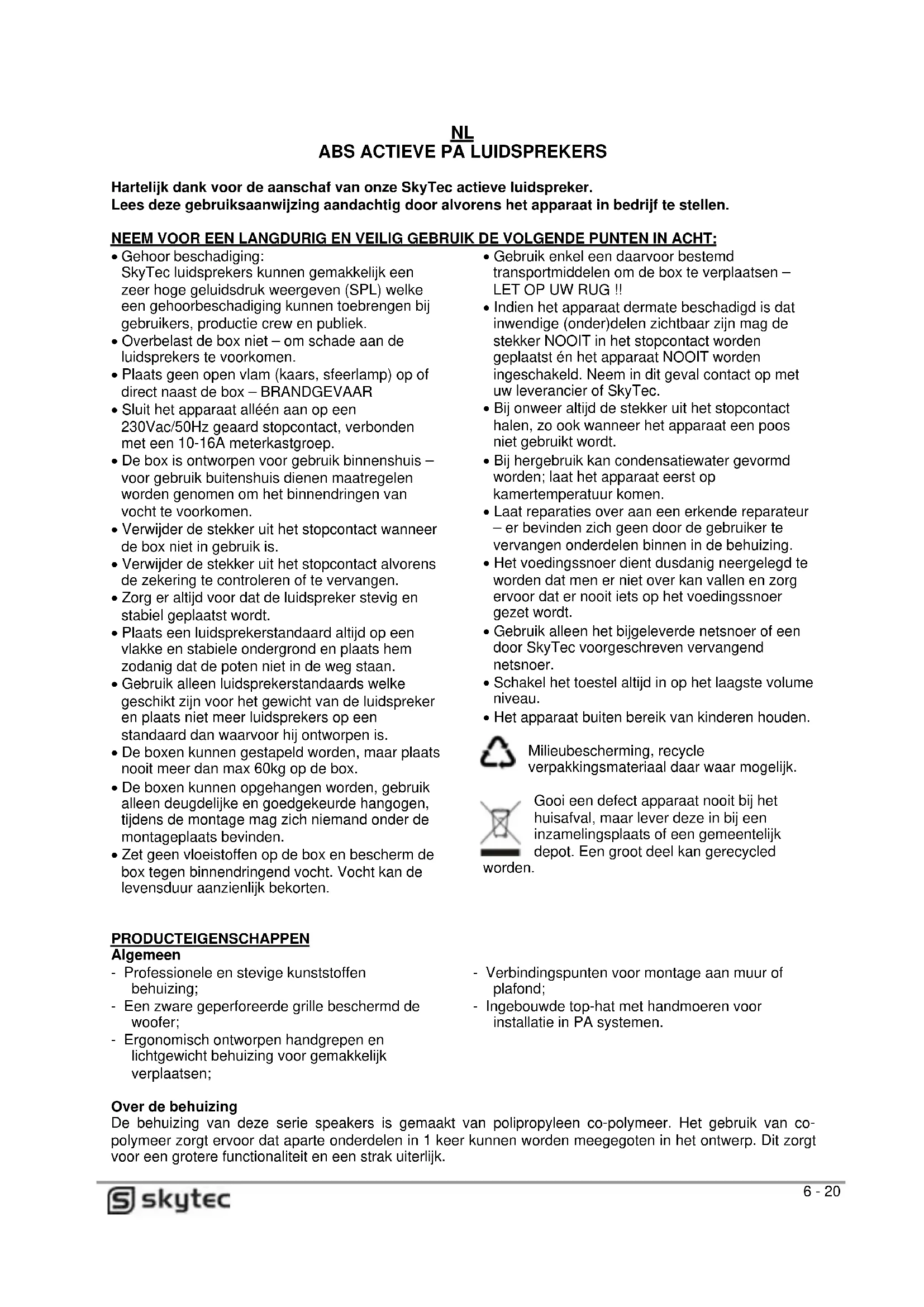

GEBRUIKSAANWIJZING SPJ Active Speaker 178.018 Skytec

Hartelijk dank voor de aanschaf van onze SkyTec actieve luidspreker.

Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

• Gehoor beschadiging:
SkyTec luidsprekers kunnen gemakkelijk een zeer hoge geluidsdruk weergeven (SPL) welke een gehoorbeschadiging kunnen toebrengen bij gebruikers, productie crew en publiek.
- Overbelast de box niet – om schade aan de luidsprekers te voorkomen.
- Plaats geen open vlam (kaars, sfeerlamp) op of direct naast de box – BRANDGEVAAR
- Sluit het apparaat alléén aan op een 230Vac/50Hz geaard stopcontact, verbonden met een 10-16A meterkastgroep.
- De box is ontworpen voor gebruik binnenshuis – voor gebruik buitenshuis dienen maatregelen worden genomen om het binnendringen van vocht te voorkomen.
- Verwijder de stekker uit het stopcontact wanneer de box niet in gebruik is.
- Verwijder de stekker uit het stopcontact alvorens de zekering te controleren of te vervangen.
- Zorg er altijd voor dat de luidspreker stevig en stabiel geplaatst wordt.
- Plaats een luidsprekerstandaard altijd op een vlakke en stabiele ondergrond en plaats hem zodanig dat de poten niet in de weg staan.
- Gebruik alleen luidsprekerstandaards welke geschikt zijn voor het gewicht van de luidspreker en plaats niet meer luidsprekers op een standaard dan waarvoor hij ontworpen is.
- De boxen kunnen gestapeld worden, maar plaats nooit meer dan max 60kg op de box.
- De boxen kunnen opgehangen worden, gebruik alleen deugdelijke en goedgekeurde hangogen, tijdens de montage mag zich niemand onder de montageplaats bevinden.
- Zet geen vloeistoffen op de box en bescherm de box tegen binnendringend vocht. Vocht kan de levensduur aanzienlijk bekorten.

• Gebruik enkel een daarvoor bestemd transportmiddelen om de box te verplaatsen – LET OP UW RUG !!
• Indien het apparaat dermate beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst én het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier of SkyTec.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat een poos niet gebruikt wordt.
• Bij hergebruik kan condensatiewater gevormd worden; laat het apparaat eerst op kamertemperatuur komen.
• Laat reparaties over aan een erkende reparateur – er bevinden zich geen door de gebruiker te vervangen onderdelen binnen in de behuizing.
• Het voedingssnoer dient dusdanig neergelegd te worden dat men er niet over kan vallen en zorg ervoor dat er nooit iets op het voedingssnoer gezet wordt.
• Gebruik alleen het bijgeleverde netsnoer of een door SkyTec voorgeschreven vervangend netsnoer.
• Schakel het toestel altijd in op het laagste volume niveau.
• Het apparaat buiten bereik van kinderen houden.

Milieubescherming, recycle verpakkingsmateriaal daar waar mogelijk.

Gooi een defect apparaat nooit bij het huisafval, maar lever deze in bij een inzamelingsplaats of een gemeentelijk depot. Een groot deel kan gerecycled

worden.

• Professionele en stevige kunststoffen behuizing;
• Een zware geperforeerde grille beschermd de woofer;

• Ergonomisch ontworpen handgrepen en lichtgewicht behuizing voor gemakkelijk verplaatsen;

• Verbindingspunten voor montage aan muur of plafond;

• Ingebouwde top-hat met handmoeren voor installatie in PA systemen.

Over de behuizing

De behuizing van deze serie speakers is gemaakt van polipropyleen co-polymeer. Het gebruik van co-polymeer zorgt ervoor dat aparte onderdelen in 1 keer kunnen worden meegegoten in het ontwerp. Dit zorgt voor een grotere functionaliteit en een strak uiterlijk.

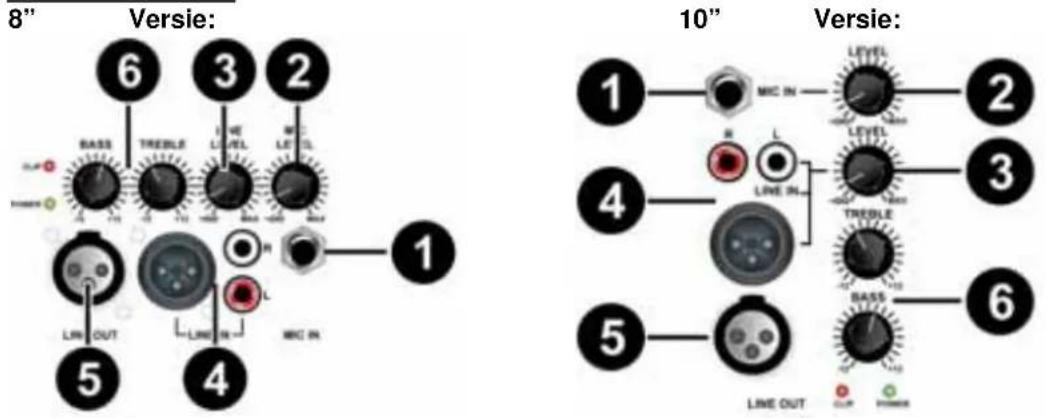

INGANGSPANEEEL

1. Input connector voor microfoon
2. Volume instelling voor de microfoon
3. Volume instelling voor het line signaal
4. Line ingang voor aansluiten van CDspeler, DVD-speler etc.
5. Line uitgang voor doorlus naar 2 ^e actieve luidspreker.
6. Toon regeling voor het uitgangssignaal

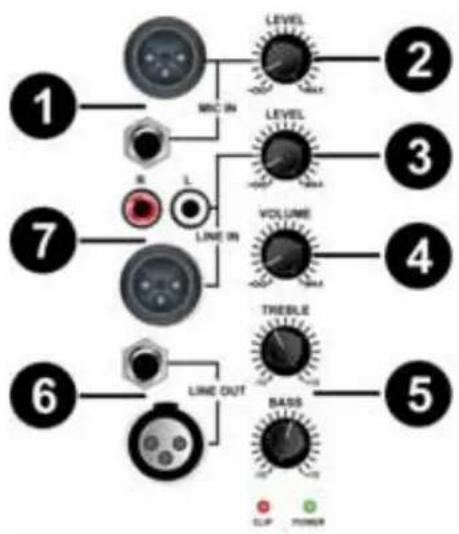

12" & 15" Versie:

1. Input connectoren voor 2 microfonen
2. Volume instelling voor de microfonen
3. Volume instelling voor het line signaal
4. Volumeregeling Master
5. Bass/Treble regeling voor het instellen van de lage/hoge tonen
6. Line uitgangssignaal voor doorlus naar 2 ^e actieve Luidspreker
7. Line ingang voor aansluiten van CD-speler, DVD-speler etc.

HULP BIJ PROBLEMEN

Wij raden u aan eerst te testen of een speaker wel echt defect is. Doe dit door de "defecte" speaker om te wisselen met een speaker waarvan u zeker weet dat deze goed werkt. Heeft u dezelfde problemen met deze speaker, dan raden wij u aan onderstaande informatie door te nemen.

Geen uitgangssignaal

Waarschijnlijke reden Actie

Speakerkabels Herverbind alle connectoren

Sluit nieuwe, werkende kabels aan

Check de soldeerverbindingen

Check kabels en connectoren op beschadiging / kortsluiting

Haperend signaal

Waarschijnlijke reden Actie

Slechte verbinding Kapotte speakers kunnen een haperend signaal weergeven, maar waarschijnlijk ligt het probleem bij een kabel of connector. Check de soldeerverbindingen.

Constant(e) brom, lawaai of gezoem

Waarschijnlijke reden Actie

Kapot electrisch Elk constant geluid komt van de versterker, mixer, processor of bron apparatuur.

Check of uw systeem goed geaard is. Check voor lawaaierige PA systeem /

apparatuur of electrische onderdelen. Check of de kabels afgeschermd zijn.

Slechte weergave van lage frequenties

Waarschijnlijke reden Actie

Slechte polariteit Als twee speakers dicht bij elkaar staan en verkeerd aangesloten zijn kunnen ze op de lage frequentie elkaar uitschakelen. Check uw verbindingen en zorg ervoor dat alle speakers identiek zijn aangesloten met een identieke kabel.

Voer zelf geen reparaties uit aan het apparaat; in elk geval vervalt de totale garantie.

Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie.

Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing.

Tevens aanvaardt Tronios geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen .Dit geldt ook voor gevolgschade in wélke vorm dan ook.

Afgedankte artikelen !!

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl .

Garantie is niet van toepassing indien ongelukken of beschadigingen plaatsvinden veroorzaakt door onjuist gebruik of het niet opvolgen van het gestelde (o.a waarschuwingen) in deze handleiding.

Tronios BV kan niet verantwoordelijk worden gehouden voor schade in welke vorm dan ook, indien het gestelde in de handleiding (o.a waarschuwingen) niet wordt gerespecteerd.

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking.
