Active Speaker PD 15A - Haut-parleur Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active
Marque	Power Dynamics
Modèle	Active Speaker PD 15A
Puissance de sortie (RMS)	250 W
Puissance de sortie (crête)	500 W
Sensibilité	125 dB
Bande passante	40 - 18 000 Hz
Haut-parleur	Boomer 15"
Entrées	2 x Line/Mic (XLR/Jack 6,3 mm) + 1 x Line (RCA)
Sorties	1 x Line symétrique (XLR)
Lecteur MP3	Oui, avec entrée USB
Alimentation	230 V~ / 50 Hz, fusible 16A
Dimensions (L x H x P)	685 x 460 x 400 mm
Poids	22 kg
Matériau du boîtier	Plastique robuste avec grille perforée
Indicateurs LED	Alimentation (vert), Limitation (rouge)
Fixation	Points de fixation pour montage mural/plafond, embase pour support
Température d'utilisation	Ambiante, éviter l'humidité
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de liquides
Réparabilité	Réparations par un technicien qualifié uniquement

FOIRE AUX QUESTIONS - Active Speaker PD 15A Power Dynamics

Comment brancher l'enceinte Active Speaker PD 15A ?

Branchez le câble d'alimentation sur une prise secteur 230V~ / 50Hz protégée par un fusible 16A. Utilisez les entrées XLR ou Jack 6,3 mm pour les signaux audio. Avant la mise sous tension, baissez complètement le volume.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez toutes les connexions des câbles audio et d'alimentation. Essayez avec un autre câble ou source audio. Assurez-vous que le volume n'est pas au minimum et que l'interrupteur est sur ON.

Comment utiliser le lecteur MP3 intégré ?

Connectez une clé USB sur le port USB dédié. Utilisez les boutons PLAY/PAUSE, STOP, PREV, NEXT et REPEAT pour contrôler la lecture. Le volume du lecteur MP3 se règle avec le bouton correspondant.

Que signifie le voyant rouge qui s'allume ?

Le voyant rouge indique que l'amplificateur atteint sa puissance maximale. S'il reste allumé en permanence, réduisez le volume pour éviter d'endommager l'enceinte.

Puis-je utiliser l'enceinte en extérieur ?

Non, l'enceinte est conçue pour une utilisation en intérieur uniquement. Elle doit être tenue à l'abri de la pluie et de l'humidité pour éviter tout risque d'électrocution ou de dommage.

Comment nettoyer l'enceinte ?

Débranchez l'enceinte avant tout nettoyage. Utilisez un chiffon sec et doux pour enlever la poussière. Ne jamais utiliser de liquides, de solvants ou de produits abrasifs.

Puis-je empiler plusieurs enceintes ?

Oui, vous pouvez empiler les enceintes jusqu'à une charge maximale de 60 kg. Assurez-vous que la surface est stable et que les enceintes sont correctement alignées.

Comment remplacer le fusible ?

Débranchez l'enceinte du secteur. Le fusible se trouve dans le connecteur d'alimentation. Remplacez-le uniquement par un fusible de même type et de même valeur (16A). Si le problème persiste, contactez un technicien.

Que faire en cas de ronflement ou bruit constant ?

Vérifiez la mise à la masse de votre système. Assurez-vous que tous les câbles sont blindés et que les connexions sont correctes. Éloignez l'enceinte d'appareils électriques bruyants.

L'enceinte peut-elle être montée au mur ou au plafond ?

Oui, l'enceinte dispose de points de fixation pour le montage mural ou au plafond. Utilisez des supports homologués adaptés au poids de l'enceinte (22 kg). Pendant l'installation, personne ne doit se trouver en dessous.

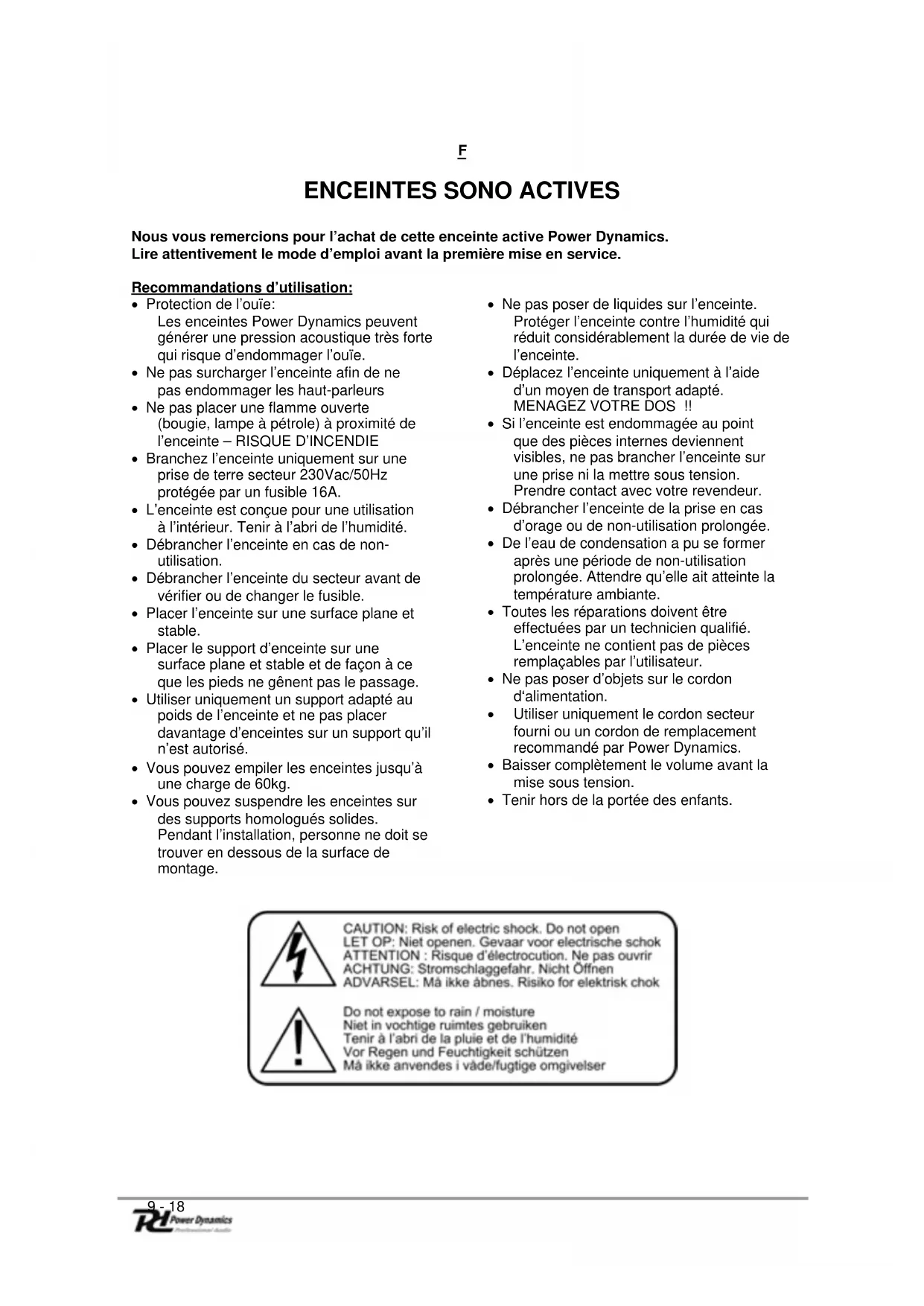

MODE D'EMPLOI Active Speaker PD 15A Power Dynamics

Nous vous remercions pour l'achat de cette enceinte active Power Dynamics.

Lire attentivement le mode d'emploi avant la première mise en service.

Recommandations d'utilisation:

Protection de l'ouie: Les enceintes Power Dynamics peuvent générer une pression acoustique très forte qui risque d'endommager l'ouie. - Ne pas surcharger l'enceinte afin de ne pas endommager les haut-parleurs - Ne pas placer une flamme ouverte (bougie, lampe à pétrole) à proximité de l'enceinte - RISQUE D'INCENDIE - Branchez l'enceinte uniquement sur une prise de terre secteur 230Vac/50Hz protégée par un fusible 16A. L'enceinte est conçue pour une utilisation à l'intérieur. Tenir à l'abri de l'humidité. - Débrancher l'enceinte en cas de non-utilisation. - Débrancher l'enceinte du secteur avant de vérifier ou de changer le fusible. - Placer l'enceinte sur une surface plane et stable. - Placer le support d'enceinte sur une surface plane et stable et de façon à ce que les pieds ne gênent pas le passage. Utiliser uniquement un support adapté au poids de l'enceinte et ne pas placer davantage d'enceintes sur un support qu'il n'est autorisé. - Vous pouvez empiler les enceintes jusqu'à une charge de 60kg. - Vous pouvez suspendre les enceintes sur des supports homologués solides. Pendant l'installation, personne ne doit se trouver en dessous de la surface de montage.

• Ne pas poser de liquides sur l'enceinte. Protéger l'enceinte contre l'humidité qui réduit considérablement la durée de vie de l'enceinte.
• Déplacez l'enceinte uniquement à l'aide d'un moyen de transport adaptable. MENAGEZ VOTRE DOS !!
• Si l'enceinte est endommagée au point que des pièces internes deviennent visibles, ne pas brancher l'enceinte sur une prise ni la mesurer sous tension. Prendre contact avec votre revendeur.
• Débrancher l'enceinte de la prise en cas d'orage ou de non-utilisation prolongée.
• De l'eau de condensation a pu se former après une période de non-utilisation prolongée. Attendre qu'elle ait atteint la température ambianté. Toutes les réparations doivent être effectuées par un technicien qualifié. L'enceinte ne contient pas de pièces remplaçables par l'utilisateur.
• Ne pas poser d'objets sur le cordon d'alimentation. Utiliser uniquement le cordon secteur fourni ou un cordon de remplacement recommandé par Power Dynamics.
• Baisser complètement le volume avant la mise sous tension.
• Tenir hors de la portée des enfants.

CAUTION: Risk of electric shock. Do not open LET OP: Niet openen. Gevaar voor electrische schok ATTENTION: Risque d'electrocution. Ne pas ouvrir ACHTUNG: Stromschlaggefahr. Nicht Offnen ADVARSEL: Maijke abnes. Risiko for elektrisk chok

Do not expose to rain / moisture Niet in vochtige ruimtes gebruiken Tenir à l'abri de la pluie et de l'humidité Vor Regen und Feuchtigkeit schätzen Mà ikke anvendes i vade/fugtige omgivelser

Généralités

• Caisson solide en plastique;
• Une grille perforée lourde protège le boomer;
• Poignées ergonomiques et caisson de faible poids pour faciliter le transport;
• Points de fixation pour le montage mural ou au plafond;
• Embase pour installation dans un système de sonorisation.

Tableeaudentree

1. Entrée USB lecteur MP3
2. Lecteur MP3 ON / OFF

Contrôle du volume pour lecteur MP3

1. Entrée symétrique canal (XLR ou Jack 6.3mm)

Réglage de volume canal

1. Entrée ligne canal pour le branchement d'un lecteur CD, DVD, etc.

Réglage de volume ligne canal

1. Réglage de volume
2. Réglage de treble
3. Réglage de basse
4. Sortie ligne symétrique pour le passage vers la deuxième enceinte active
5. Fixez l'indication.

Ces LED s'allument lorsque l'amplificateur sont sur la puissance maximale. Il peut arriver que ces LED s'allument des maintainant et puis, ce n'est pas un problème. Mais si elle s'allume en permanence, vous devez régler le volume vers le bas, autrement des dommages permanents à l'équipement pourrait se produire.

1. Indication de puissance.

Cet indicateur clair vert s'allume lorsque l'amplificateur est sous tension.

1. Connecteur d'alimentation secteur / Fusible

Ce Fuseiblernincipal assure le haut-parleur contre les défauts. Remplacer cette seule avec un fuseble de meme type et devaleur.

1. Interrupteur On / Off.

Pour passer le haut-parleur sur et en dehors. Toujours régler le volume à son minimum avant de passer ce haut-parleur.

MP3 control

A. PLAY/PAUSE Suivre le mode de lecture ou de pause B. STOP Suivre arrêté de jouer C. REPEAT Jouer à nouveau la même piste D. PREV Lire la piste précédente E. NEXT Lire la piste suivante F. Affichage des informations MP3

Diagnostic de defaillance

Nous vous conseillons de vérifier si une enceinte est réellement défectueuse en l'échangeant avec une enceinte dont vous êtes sûr qu'elle fonctionne correctement. Si vous rencontrez le même problème, consultez la liste ci-dessous.

Absence du signal de sortie

Causes probables Action

Cordons Refaites toutes les connexions

Branchez des cordons neufs en état de fonctionnement

Vérifiez les connexions

par soudure

Signal intermittent

Causes probables Action

Mauvaise connexion

Des haut-parleurs endommagés peuvent générer un signal intermittent mais le problème provient plus probablement d'un câble ou d'une fiche. Vérifiez tous les connecteurs.

Ronflements, bruits ou ronronnements constants

Causes probables Action

Appareil électrique Tout bruit constant provient de l'amplificateur, de la table

de mixage, du défectueux dans le processeur ou de la source. Vérifiez si votre système est correctement mis à la masse. Vérifiez si un appareil ou des pièces électriques sont bruyants. Vérifiez si les câbles sont blindés.

Article PD-12A MP3 PD-1	5A MP3
Puisance de sortie 200W	250W
Puisance de sortie (music)	400W 500W
Sensibilité	122dB	125dB
Bande passante 50-18.000Hz 40-18.000Hz
Entrée(s) 1x Line/Mic + 1x Mic 2x Line/Mic + 1x Line
Boomer	12"	15"
Dimensions	585 x 420 x 310 mm	685 x 460 x 400 mm
Poids	17kg	22kg
Ref. Nr.	178.843	178.846

N'effectuez jamais de réparations vous-mêmes sous peine d'invalider la garantie. Ne pas modifier l'appareil. La garantie ne couvre pas les dommages survenus à la suite d'une mauvaise utilisation de l'appareil ou du non-respect des avertissements et consignes contenus dans ce manuel. Tronios décline toute responsabilité pour des accidents et blessures survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce manuel. Ceci s'applique également aux conséquences indirectes quelles qu'elles soient.
