BEDIENUNGSANLEITUNG Active Speaker PD 15A Power Dynamics

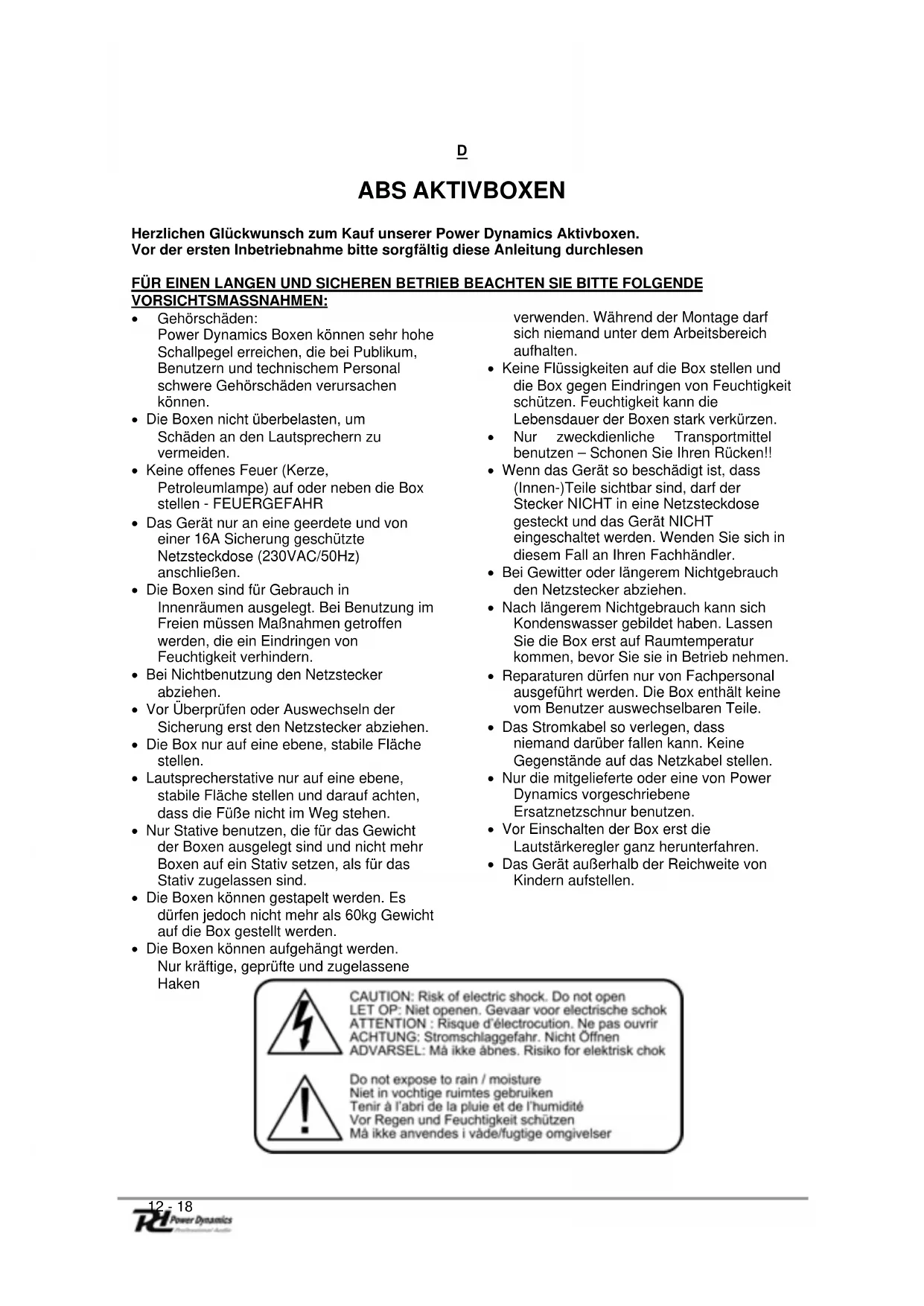

ABS AKTIVBOXEN Herzlichen Glückwunsch zum Kauf unserer Power Dynamics Aktivboxen. Vor der ersten Inbetriebnahme bitte sorgfältig diese Anleitung durchlesen FÜR EINEN LANGEN UND SICHEREN BETRIEB BEACHTEN SIE BITTE FOLGENDE VORSICHTSMASSNAHMEN:

• Gehörschäden: Power Dynamics Boxen können sehr hohe Schallpegel erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehörschäden verursachen können.

• Die Boxen nicht überbelasten, um Schäden an den Lautsprechern zu vermeiden.

• Keine offenes Feuer (Kerze, Petroleumlampe) auf oder neben die Box stellen - FEUERGEFAHR

• Das Gerät nur an eine geerdete und von einer 16A Sicherung geschützte Netzsteckdose (230VAC/50Hz) anschließen.

• Die Boxen sind für Gebrauch in Innenräumen ausgelegt. Bei Benutzung im Freien müssen Maßnahmen getroffen werden, die ein Eindringen von Feuchtigkeit verhindern.

• Bei Nichtbenutzung den Netzstecker abziehen.

• Vor Überprüfen oder Auswechseln der Sicherung erst den Netzstecker abziehen.

• Die Box nur auf eine ebene, stabile Fläche stellen.

• Lautsprecherstative nur auf eine ebene, stabile Fläche stellen und darauf achten, dass die Füße nicht im Weg stehen.

• Nur Stative benutzen, die für das Gewicht der Boxen ausgelegt sind und nicht mehr Boxen auf ein Stativ setzen, als für das Stativ zugelassen sind.

• Die Boxen können gestapelt werden. Es dürfen jedoch nicht mehr als 60kg Gewicht auf die Box gestellt werden.

• Die Boxen können aufgehängt werden. Nur kräftige, geprüfte und zugelassene Haken verwenden. Während der Montage darf sich niemand unter dem Arbeitsbereich aufhalten.

• Keine Flüssigkeiten auf die Box stellen und die Box gegen Eindringen von Feuchtigkeit schützen. Feuchtigkeit kann die Lebensdauer der Boxen stark verkürzen.

• Nur zweckdienliche Transportmittel benutzen – Schonen Sie Ihren Rücken!!

• Wenn das Gerät so beschädigt ist, dass (Innen-)Teile sichtbar sind, darf der Stecker NICHT in eine Netzsteckdose gesteckt und das Gerät NICHT eingeschaltet werden. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen.

• Nach längerem Nichtgebrauch kann sich Kondenswasser gebildet haben. Lassen Sie die Box erst auf Raumtemperatur kommen, bevor Sie sie in Betrieb nehmen.

• Reparaturen dürfen nur von Fachpersonal ausgeführt werden. Die Box enthält keine vom Benutzer auswechselbaren Teile.

• Das Stromkabel so verlegen, dass niemand darüber fallen kann. Keine Gegenstände auf das Netzkabel stellen.

• Nur die mitgelieferte oder eine von Power Dynamics vorgeschriebene Ersatznetzschnur benutzen.

• Vor Einschalten der Box erst die Lautstärkeregler ganz herunterfahren.

• Das Gerät außerhalb der Reichweite von Kindern aufstellen.13 - 18 EIGENSCHAFTEN Allgemeines - Professionelles, starkes Kunststoffgehäuse; - Ein schweres, perforiertes Gitter schützt den Tieftöner; - Ergonomische Handgriffe und ein leichtes Gehäuse erleichtern den Transport; - Befestigungspunkte für Wand- und Deckenmontage; - Eingebauter Stativeinsatz mit Muttern zum Einbau in Beschallungsanlagen. EINGANGSFELD

1. USB-Eingang MP3-Player

2. MP3-Player Ein / Aus

Lautstärkeregler für MP3-Player

3. Symmetrischer Eingang Kanal (XLR oder 6,3m Klinke)

Lautstärkeregler Kanal

4. Line Eingang Kanal zum Anschluss eines CD-, DVD-Spielers usw.

Lautstärkeregler Line Eingang Kanal

8. Symmetrischer Line Ausgang zum Durchschleifen zur 2. Aktivbox

Diese LED leucht auf, wenn einer oder beide Kanäle auf Höchstleistung eingestellt sind. Es kann vorkommen, dass diese LED zeitweilig aufleuchten. Das ist kein Problem. Wenn sie aber ständig aufleuchten, müssen Sie die Lautstärke reduzieren, sonst kann der Verstärker dauerhaften Schaden nehmen kann.

10. Betriebsanzeiger

Die LED leuchtet, wenn der Verstärker eingeschaltet wird.

Stecken Sie erst den IEC Stecker in die Buchse auf dem Gerät und danach das andere Ende in eine Netzsteckdose Sicherungshalter Die Sicherung schützt den Verstärker gegen Defekte. Nur durch eine völlig identische Sicherung ersetzen.

Zum Ein- und Ausschalten des Verstärkers. Fahren Sie immer ganz die Lautstärke herunter, bevor Sie den Verstärker einschalten. MP3 Control

Track Play-oder Pause-Modus B. STOP Verfolgen Sie aufhören zu spielen C. REPEAT, Gleichen Spur wieder D. PREV, Spielen vorherigen Titel E. NEXT, Spielen nächsten Titel F. DISLAY, Anzeige MP3-Informationen14 - 18 FEHLERDIAGNOSE Prüfen Sie zuerst, ob eine Box wirklich defekt ist, indem Sie die defekte Box durch eine andere austauschen, von der Sie sicher wissen, dass sie gut funktioniert. Wenn mit dieser Box dasselbe Problem auftritt, empfehlen wir Ihnen, die nachstehende Fehlerliste zu checken. Kein Ausgangssignal Wahrscheinliche Gründe Lösung Lautsprecherkabel Nochmals alle Verbinder anschließen. Schließen Sie neue, betriebsfähige Kabel an Prüfen Sie den Zustand der Kabel und Verbinder Signalunterbrechungen Wahrscheinliche Gründe Lösung Schlechte Verbindung Defekte Lautsprecher können Signalunterbrechungen hervorrufen, aber es ist wahrscheinlicher, dass das Problem bei einem Kabel oder Verbinder liegt. Schließen Sie alle Verbinder erneut an. Ständiges Brummen, Geräusch oder Summen Wahrscheinliche Gründe Lösung Defektes, elektrisches Gerät Ein anhaltendes Geräusch kommt vom Verstärker, Mixer, Prozessor in der Beschallungsanlage oder Audioquelle. Prüfen Sie, ob Ihre Anlage geerdet ist. Suchen Sie nach geräuschvollen Geräten oder elektrischen Teilen. Prüfen Sie, ob die Kabel abgeschirmt sind. TECHNISCHE DATEN Art. Nr. PD-12A MP3 PD-15A MP3 Ausgangsleistung 200W 250W Ausgangsleistung (Music ) 400W 500W Empfindlichkeit 122dB 125dB Frequenzbereich 50-18.000Hz 40-18.000Hz Eingäng(e) 1x Line/Mic + 1x Mic 2x Line/Mic + 1x Line Tieftöner 12” 15” Abmessungen 585 x 420 x 310 mm 685 x 460 x 400 mm Gewicht 17kg 22kg Ref Nr. 178.843 178.846

Keine eigenmächtigen Reparaturen oder Veränderungen am Gerät vornehmen, sonst verfällt jeglicher Garantieanspruch. Es besteht kein Anrecht auf Garantie bei Unfällen und Schäden, die durch unsachgemässen Gebrauch und Nichtbeachtung der Sicherheits- und Bedienhinweise in dieser Anleitung entstanden sind. Power Dynamics übernimmt keine Haftung für Sach- und Personenschäden, sowie Folgeschäden, die durch Nichtbeachtung der Warnungen und Sicherheitshinweise entstanden sind.15 - 18
