Type de produit	Enceinte active / Haut-parleur amplifié
Marque	Skytec
Modèle	Active Speaker 178.843 (PD-12A MP3)
Dimensions (L x P x H)	585 x 420 x 310 mm
Poids	17 kg
Alimentation	230 Vca / 50 Hz, fusible 16 A
Puissance de sortie (RMS)	200 W
Puissance musicale (peak)	400 W
Sensibilité (1 W / 1 m)	122 dB
Bande passante	50 Hz - 18 kHz
Haut-parleur	Boomer 12 pouces (30,5 cm)
Entrées	1x Line/Mic (XLR/Jack 6,3 mm combiné) + 1x Mic (Jack 6,3 mm)
Sorties	1x ligne symétrique (XLR) pour chaînage vers deuxième enceinte
Lecteur MP3 intégré	Oui, avec port USB et commandes (play/pause, stop, repeat, prev, next)
Réglages	Volume général, volume canal, volume ligne, aigus (treble), graves (bass)
Indicateurs	LED verte (sous tension), LED de limite (clip)
Boîtier	Plastique robuste avec grille métallique de protection
Transport et installation	Poignées ergonomiques, points de fixation murale/plafond, embase pour pied
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Protection de l'ouïe : peut générer des niveaux sonores élevés. Ne pas exposer à l'humidité, aux flammes nues ou aux liquides. Débrancher avant toute manipulation. Utiliser uniquement sur une prise secteur mise à la terre.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un technicien qualifié pour toute réparation.
Accessoires fournis	Cordon secteur, notice d'utilisation (PDF)

FOIRE AUX QUESTIONS - Active Speaker 178.843 Skytec

Comment brancher l'enceinte Active Speaker 178.843 ?

Branchez le cordon secteur fourni sur une prise de terre 230 Vca / 50 Hz protégée par un fusible 16 A. Avant la mise sous tension, baissez tous les réglages de volume au minimum.

Quelles sont les précautions d'utilisation importantes ?

Protégez votre ouïe : l'enceinte peut produire des niveaux sonores élevés (122 dB SPL). Ne surchargez pas l'enceinte pour éviter d'endommager les haut-parleurs. Ne placez pas de flammes ou de liquides à proximité.

Que faire si l'enceinte n'émet aucun son ?

Vérifiez les connexions des câbles d'entrée et le cordon d'alimentation. Assurez-vous que l'interrupteur On/Off est en position marche et que la LED verte est allumée. Essayez avec une autre source sonore.

Comment connecter une deuxième enceinte active ?

Utilisez la sortie ligne symétrique (XLR) située sur le panneau de commande pour relier l'entrée de la deuxième enceinte avec un câble XLR.

Puis-je utiliser l'enceinte avec un micro ?

Oui, l'enceinte dispose d'une entrée Mic (Jack 6,3 mm) avec réglage de volume dédié. Vous pouvez également utiliser l'entrée Line/Mic combo (XLR/Jack) pour un micro ou une source ligne.

Comment lire de la musique depuis une clé USB ?

Branchez votre clé USB dans le port USB du panneau avant, puis utilisez les touches PLAY/PAUSE, PREV, NEXT pour naviguer. Le volume du lecteur MP3 se règle avec le potentiomètre dédié.

Que signifie la LED 'Limite' (clip) allumée en permanence ?

Cette LED indique que l'amplificateur atteint sa puissance maximale. Si elle reste allumée en continu, réduisez le volume pour éviter des dommages permanents aux haut-parleurs.

Quel type de support est recommandé pour cette enceinte ?

Utilisez un support adapté au poids de l'enceinte (17 kg). La charge maximale empilable est de 60 kg. Pour un montage mural ou au plafond, utilisez des points de fixation homologués et assurez-vous que personne ne se trouve en dessous lors de l'installation.

Comment entretenir et nettoyer l'enceinte ?

Débranchez l'enceinte avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les liquides, les solvants et les produits abrasifs. Protégez l'enceinte de l'humidité et des températures extrêmes.

Que faire en cas de fusible grillé ?

Débranchez l'enceinte du secteur. Remplacez le fusible par un modèle identique (même type et même valeur). Si le problème persiste, contactez un technicien qualifié – l'enceinte ne contient aucune pièce réparable par l'utilisateur.

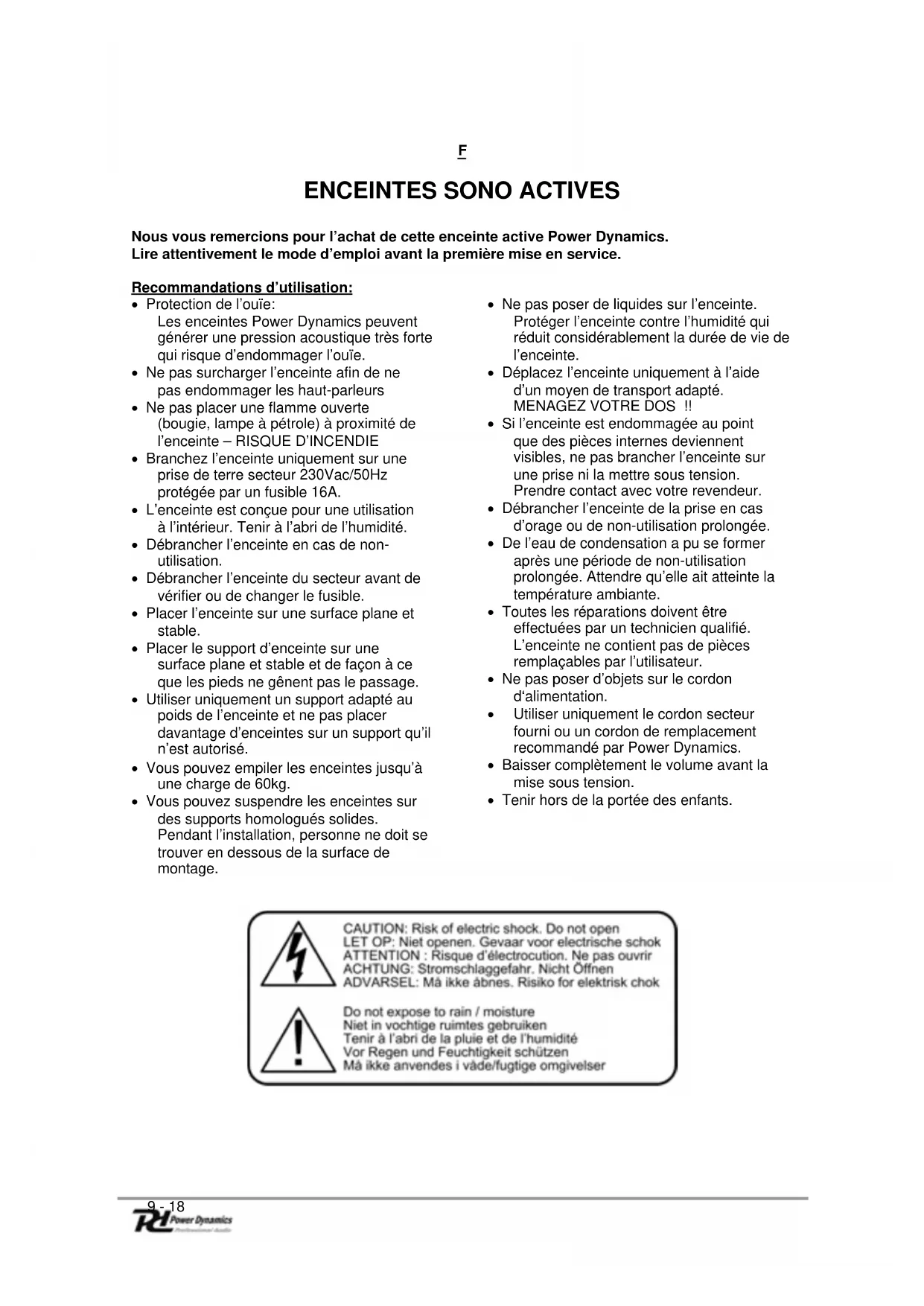

MODE D'EMPLOI Active Speaker 178.843 Skytec

Nous vous remercions pour l'achat de cette enceinte active Power Dynamics. Lire attentivement le mode d'emploi avant la première mise en service.

Recommendations d'utilisation:

• Protection de l'ouïe: Les enceintes Power Dynamics peuvent générer une pression acoustique très forte qui risque d'endommager l'ouïe.
• Ne pas surcharger l'enceinte afin de ne pas endommager les haut-parleurs
• Ne pas placer une flamme ouverte (bougie, lampe à pétrole) à proximité de l'enceinte – RISQUE D'INCENDIE
• Branchez l'enceinte uniquement sur une prise de terre secteur 230Vac/50Hz protégée par un fusible 16A.
• L'enceinte est conçue pour une utilisation à l'intérieur. Tenir à l'abri de l'humidité.
• Débrancher l'enceinte en cas de non-utilisation.
• Débrancher l'enceinte du secteur avant de vérifier ou de changer le fusible.
• Placer l'enceinte sur une surface plane et stable.
• Placer le support d'enceinte sur une surface plane et stable et de façon à ce que les pieds ne gênent pas le passage.
• Utiliser uniquement un support adapté au poids de l'enceinte et ne pas placer davantage d'enceintes sur un support qu'il n'est autorisé.
• Vous pouvez empiler les enceintes jusqu'à une charge de 60kg.

• Vous pouvez suspendre les enceintes sur des supports homologués solides. Pendant l'installation, personne ne doit se trouver en dessous de la surface de montage.

• Ne pas poser de liquides sur l'enceinte. Protéger l'enceinte contre l'humidité qui réduit considérablement la durée de vie de l'enceinte.

• Déplacez l'enceinte uniquement à l'aide d'un moyen de transport adapté. MENAGEZ VOTRE DOS !!
• Si l'enceinte est endommagée au point que des pièces internes deviennent visibles, ne pas brancher l'enceinte sur une prise ni la mettre sous tension. Prendre contact avec votre revendeur.
• Débrancher l'enceinte de la prise en cas d'orage ou de non-utilisation prolongée.
• De l'eau de condensation a pu se former après une période de non-utilisation prolongée. Attendre qu'elle ait atteinte la température ambiante.
• Toutes les réparations doivent être effectuées par un technicien qualifié. L'enceinte ne contient pas de pièces remplaçables par l'utilisateur.
• Ne pas poser d'objets sur le cordon d'alimentation.
• Utiliser uniquement le cordon secteur fourni ou un cordon de remplacement recommandé par Power Dynamics.
• Baisser complètement le volume avant la mise sous tension.
• Tenir hors de la portée des enfants.

PROPRIETES

Généralités

• Caisson solide en plastique;
• Une grille perforée lourde protège le boomer;
• Poignées ergonomiques et caisson de faible poids pour faciliter le transport;
• Points de fixation pour le montage mural ou au plafond;
• Embase pour installation dans un système de sonorisation.

TABLEAU D'ENTREE

1. Entrée USB lecteur MP3
2. Lecteur MP3 ON / OFF
   Contrôle du volume pour lecteur MP3
3. Entrée symétrique canal (XLR ou Jack 6.3mm)
   Réglage de volume canal
4. Entrée ligne canal pour le branchement d'un lecteur CD, DVD, etc.
   Réglage de volume ligne canal
5. Réglage de volume
6. Réglage de treble
7. Réglage de bass
8. Sortie ligne symétrique pour le passage vers la deuxième enceinte active
9. Fixez lindication.
   Ces LED s'allume lorsque l'amplificateur sont sur la puissance maximale. Il peut arriver que ces LED s'allumera dès maintenant et puis, ce n'est pas un problème. Mais si elle s'allume en permanence, vous devez régler le volume vers le bas, autrement des dommages permanents à l'équipement pourrait se produire
10. Indication de puissance.
    Cet indicateur clair vert s'allume lorsque l'amplificateur est sous tension.
11. Connecteur d'alimentation secteur / Fusible
    Ce fusible principal assure le haut-parleur contre les défauts. Remplacer cette seule avec un fusible de même type et de la valeur.
12. Interrupteur On / Off.
    Pour passer le haut-parleur sur et en dehors. Toujours régler le volume à son minimum avant de passer ce haut-parleur.

MP3 Control

A. PLAY/PAUSE
Suivre le mode de lecture ou de pause
B. STOP
Suivre arrêter de jouer
C. REPEAT
Jouer à nouveau la même piste
D. PREV
Lire la piste précédente
E. NEXT
Lire la piste suivante
F. Affichage des informations MP3

DIAGNOSTIC DE DEFAILLANCE

Nous vous conseillons de vérifier si une enceinte est réellement défectueuse en l'échangeant avec une enceinte dont vous être sûr qu'elle fonctionne correctement. Si vous rencontrez le même problème, consultez la liste ci-dessous.

Absence du signal de sortie

Causes probables Action

Cordons Refaites toutes les connexions

Branchez des cordons neufs en état de fonctionnement

Vérifiez les connexions par soudure

Signal intermittent

Causes probables Action

Mauvaise connexion

Des haut-parleurs endommagés peuvent générer un signal intermittent mais le problème provient plus probablement d'un câble ou d'une fiche. Vérifiez tous les connecteurs.

Ronflements, bruits ou ronronnements constants

Causes probables Action

Appareil électrique Tout bruit constant provient de l'amplificateur, de la table

de mixage, du défectueux dans le processeur ou de la source. Vérifiez si votre système est correctement mis à système sono la masse. Vérifiez si un appareil ou des pièces électriques sont bruyants. Vérifiez si les câbles sont blindés.

CARACTERISTIQUES TECHNIQUES

Article PD-12A MP3 PD-1	5A MP3
Puissance de sortie 200W	250W
Puissance de sortie (music)	400W 500W
Sensibilité	122dB	125dB
Bande passante 50-18.000Hz	40-18.000Hz
Entrée(s) 1x Line/Mic + 1x Mic 2x Line/Mic + 1x Line
Boomer	12”	15”
Dimensions	585 x 420 x 310 mm	685 x 460 x 400 mm
Poids	17kg	22kg
Ref. Nr.	178.843	178.846

N'effectuez jamais de réparations vous-mêmes sous peine d'invalider la garantie. Ne pas modifier l'appareil. La garantie ne couvre pas les dommages survenus à la suite d'une mauvaise utilisation de l'appareil ou du non-respect des avertissements et consignes contenus dans ce manuel. Tronios décline toute responsabilité pour des accidents et blessures survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce manuel. Ceci s'applique également aux conséquences indirectes quel qu'elles soient.
