Type de produit	Haut-parleur passif (enceinte passive)
Marque	Skytec
Modèle	SP HiEnd Passive Speaker 170.307
Matériau du caisson	Polypropylène (co-polymère)
Haut-parleur aigus	Tweeter à dôme titane 35 mm
Protection des haut-parleurs	Grille perforée lourde protégeant le boomer
Poignées	Ergonomiques pour faciliter le transport
Fixation	Points de fixation pour montage mural ou au plafond ; embase pour système de sonorisation
Connecteurs	Fiches haut-parleur à 4 contacts (rotation)
Connexion parallèle	Possible via connecteurs en boucle (modèles 30 cm et 38 cm)
Utilisation prévue	Intérieur ; extérieur avec mesures contre l'humidité
Empilage maximal	Jusqu'à 60 kg de charge
Suspension	Uniquement par un spécialiste sur supports homologués
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides. Protéger de l'humidité.
Sécurité	Protection de l'ouïe : ne pas dépasser 85 dB ; ne pas ouvrir ; ne pas exposer à des flammes ; réparations par technicien qualifié.
Réparabilité	Aucune pièce remplaçable par l'utilisateur. Toute réparation doit être effectuée par un technicien qualifié.
Garantie	Ne couvre pas les dommages dus à une mauvaise utilisation ou au non-respect des consignes.

FOIRE AUX QUESTIONS - SP HiEnd Passive Speaker 170.307 Skytec

Comment brancher plusieurs enceintes en parallèle ?

Connectez les enceintes via les connecteurs à 4 contacts. Les deux connecteurs sont branchés en parallèle : le signal d'entrée est reproduit sur la sortie pour connecter une autre enceinte. L'impédance totale se calcule en divisant l'impédance d'une enceinte par le nombre d'enceintes branchées.

Quel type de câble utiliser ?

Utilisez exclusivement des câbles conçus pour enceintes. Le tableau dans la notice indique la section (AWG) en fonction de la longueur et de l'impédance. Un câble trop fin réduit la puissance et atténue les graves.

Puis-je utiliser cette enceinte à l'extérieur ?

L'enceinte est conçue pour une utilisation en intérieur. Pour une utilisation en extérieur, vous devez prendre des mesures pour empêcher l'humidité de pénétrer dans l'enceinte.

Comment protéger mon ouïe ?

Les enceintes peuvent générer une pression acoustique très forte. Veillez à ce que le niveau sonore ne dépasse jamais 85 dB pour éviter des dommages auditifs.

Que faire si aucune sortie sonore ?

Vérifiez les connexions des câbles (refaites les soudures, serrez les vis). Testez avec un amplificateur fonctionnel. Assurez-vous que le canal de l'amplificateur reçoit un signal.

Que faire si le son est intermittent ?

Le problème provient probablement d'un câble ou d'une fiche défectueuse. Vérifiez les soudures et serrez les vis des fiches banane et des fiches HP à 4 contacts.

Que faire si les graves sont faibles ?

Vérifiez la polarité : si deux enceintes sont mal branchées (inversion de polarité), elles peuvent s'annuler mutuellement les basses. Vérifiez que toutes les enceintes sont branchées de la même façon avec des câbles identiques.

Comment installer l'enceinte au mur ou au plafond ?

Utilisez les points de fixation prévus. La suspension doit être effectuée par un spécialiste connaissant les techniques et la réglementation. Pendant l'installation, personne ne doit se trouver sous la surface de montage.

Puis-je empiler plusieurs enceintes ?

Oui, vous pouvez empiler les enceintes jusqu'à une charge de 60 kg. Assurez-vous qu'elles sont placées sur une surface plane et stable.

Comment entretenir l'enceinte ?

Nettoyez l'enceinte avec un chiffon sec et doux. Ne posez pas de liquides dessus. Protégez-la de l'humidité pour prolonger sa durée de vie.

MODE D'EMPLOI SP HiEnd Passive Speaker 170.307 Skytec

Nous vous remercions pour l'achat de cette enceinte passive SkyTec. Lire attentivement le mode d'emploi avant la première mise en service.

Recommandations d'utilisation:

• Protection de l'ouïe:
Les enceintes SkyTec peuvent générer une pression acoustique très forte qui risque d'endommager l'ouïe des utilisateurs, du personnel et du public. Veillez à ce que la pression sonore ne dépasse jamais 85dB.
- Veillez à ce que l'amplificateur soit éteint lorsque vous branchez ou débranchez les enceintes.
- L'enceinte doit être installée par un technicien qualifié.
- Ne pas surcharger les haut-parleurs afin de ne pas endommager les composants.
- Branchez l'enceinte uniquement sur un amplificateur de bonne qualité : Une tension continue à la sortie de l'amplificateur peut détruire les haut-parleurs. Le « clipping » (surcharge) de l'amplificateur peut détruire le boomer, le tweeter ou le pavillon.
- Ne pas surcharger l'enceinte afin de ne pas endommager les haut-parleurs.
- Ne pas placer une flamme ouverte (bougie, lampe à pétrole) à proximité de l'enceinte – RISQUE D'INCENDIE
- L'enceinte est conçue pour une utilisation à l'intérieur. Pour une utilisation à l'extérieur, vous devez prendre des mesures pour empêcher l'humidité de pénétrer dans l'enceinte.
- Placer l'enceinte sur une surface plane et stable.
- Vous pouvez empiler les enceintes jusqu'à une charge de 60kg.
- Vous pouvez suspendre les enceintes sur des supports homologués solides. L'installation doit

être effectuée par un spécialiste qui connaît les techniques et la règlementation concernant la suspension/le montage d'enceintes. Pendant l'installation, personne ne doit se trouver en dessous de la surface de montage.

- Utiliser uniquement un support adapté au poids de l'enceinte et ne pas placer davantage d'enceintes sur un support qu'il n'est autorisé.

- Ne pas poser de liquides sur l'enceinte. Protéger l'enceinte contre l'humidité qui réduit considérablement la durée de vie de l'enceinte.

- Déplacez l'enceinte uniquement à l'aide d'un moyen de transport adapté. MENAGEZ VOTRE DOS !!

- Si l'appareil est endommagé au point que des pièces internes sont visibles, NE PAS brancher l'appareil sur le secteur et NE PAS le mettre sous tension. Prenez contact avec votre revendeur ou Tronios.

- Toutes les réparations doivent être effectuées par un technicien qualifié. L'enceinte ne contient pas de pièces remplaçables par l'utilisateur.

- Baisser complètement le volume de l'amplificateur avant la mise sous tension.

- Tenir hors de la portée des enfants.

Protection de l'environnement : Recyclez les matériaux d'emballage chaque fois que c'est possible.

Ne pas jeter un appareil en fin de vie aux ordures ménagères mais amenez-le à un point de collecte. Une grande partie de ses composants est recyclable.

CARACTERISTIQUES

Généralités

• Haut-parleur 35mm au titane;
• Caisson multiangulaire permettant une grande flexibilité d'utilisation
• Caisson solide, professionnel;
• Une grille perforée lourde protège le boomer;

- Poignées ergonomiques et caisson de faible poids pour faciliter le transport;

- Points de fixation pour le montage mural ou au plafond;

- Embase pour installation dans un système de sonorisation.

Caisson

Le caisson est en polypropylène. L'emploi de co-polymère permet de couler des pièces séparées en une fois dans un moule ce qui augmente la fonctionnalité et crée une belle esthétique.

CONNEXIONS DE CABLES

Cette série d'enceintes est équipée de fiches haut-parleur à 4 contacts qui se fixent en effectuant une rotation. Vous pouvez également brancher les enceintes en parallèle. Afin de réaliser les meilleures performances, nous vous conseillons d'utiliser exclusivement des câbles qui ont été conçus spécialement pour ces enceintes. N'utilisez pas d'autres types de câbles.

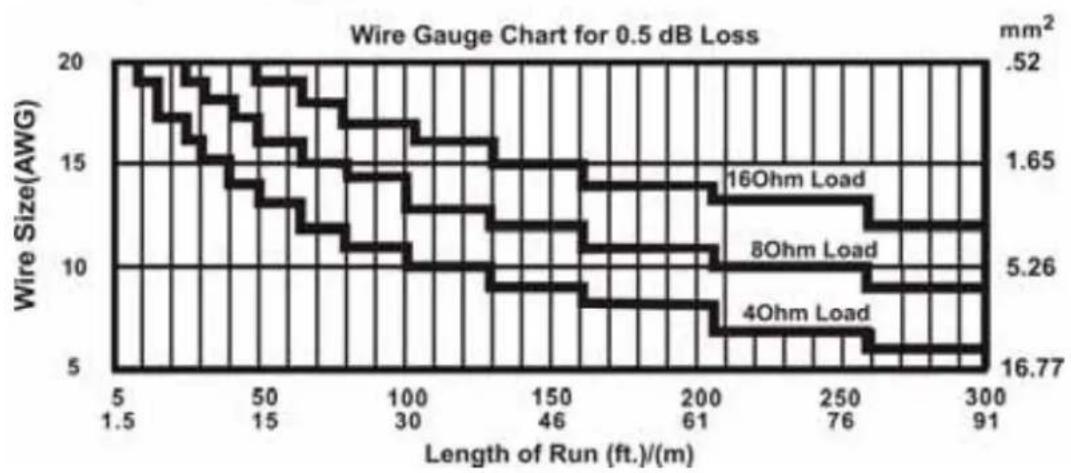

Le bon type de câble est primordial. Un câble trop fin diminue la puissance de votre amplificateur. Un câble présentant un facteur d'atténuation trop bas, élimine les basses fréquences avant même qu'elles puissent atteindre le haut-parleur. Le tableau ci-dessous indique quel type de câble vous devez utiliser par rapport à une impédance et une longueur de câble données.

En utilisant le tableau ci-dessous, vous devez garder à l'esprit que deux câbles de 8 ohms connectés en parallèle génèrent une résistance de 4 Ohms (voir « Connexion d'enceintes en parallèle »).

Connexion d'enceintes en parallèle

Le branchement de plusieurs enceintes sur un amplificateur peut endommager ce dernier. Afin de calculer l'impédance combinée de plusieurs enceintes identiques branchées en parallèle, il faut appliquer la formule suivante:

$$ \frac {\text { Impédance de chaque enceinte }}{\text { Nombre d'enceintes branchées en parallèle }} = \text { Charge de l'amplificateur } $$

Consultez la documentation de votre amplificateur pour savoir quelle impédance supporte votre amplificateur.

PANNEAU D'ENTRE (Uniquement les modèles 30cm & 38cm)

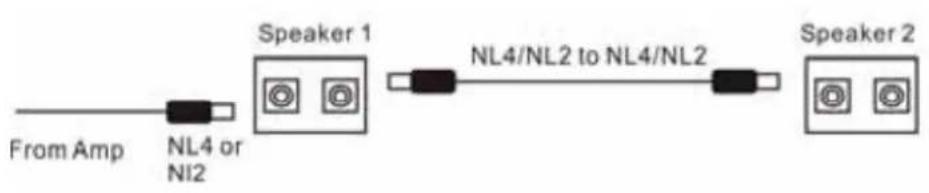

Fonction de « boucle »

Les deux connecteurs à l'arrière des enceintes sont branchés en parallèle. Cela signifie que le signal que vous branchez sur l'entrée est appliqué à l'autre connecteur comme un signal de sortie que vous pouvez brancher sur une autre enceinte pour la connecter en parallèle.

Diagnostic de défaillance

Nous vous conseillons de vérifier si une enceinte est réellement défectueuse en l'échangeant avec une enceinte dont vous être sûr qu'elle fonctionne correctement. Si vous rencontrez le même problème, consultez la liste ci-dessous.

Absence du signal de sortie

Causes probables Action

Cordons Refaites toutes les connexions

Branchez des cordons neufs en état de fonctionnement

Vérifiez les connexions par soudure

Serrez les vis des fiches banane et des fiches haut-parleur à 4 contacts

Vérifiez l'état des cordons et connecteurs

Amplificateur

Vérifiez si le canal de votre amplificateur reçoit un signal. La plupart des amplificateurs possèdent un voyant signal à cet effet. Branchez vos enceintes sur un canal en état de fonctionnement.

Signal intermittent

Causes probables Action

Mauvaise connexion

Des haut-parleurs endommagés peuvent générer un signal intermittent mais le problème provient plus probablement d'un câble ou d'une fiche. Vérifiez les soudures et tournez les vis des fiches banane et des fiches HP à 4 contacts.

Ronflements, bruits ou ronronnements constants

Causes probables Action

Appareil électrique

Tout bruit constant provient de l'amplificateur, de la table de mixage, du défectueux dans le processeur ou de la source. Vérifiez si votre système est correctement mis à système sono la masse. Vérifiez si un appareil ou des pièces électriques sont bruyants. Vérifiez si les câbles sont blindés.

Mauvaise reproduction des graves

Causes probables Action

Inversion de la polarité

Si deux enceintes sont trop rapprochées et mal branchées, elles peuvent s'éliminer mutuellement les basses fréquences. Vérifiez les branchements et veillez à ce que toutes les enceintes soient branchées de la même façon avec des câbles identiques.

N'effectuez jamais de réparations vous-mêmes sous peine d'invalider la garantie. Ne pas modifier l'appareil.

La garantie ne couvre pas les dommages survenus à la suite d'une mauvaise utilisation de l'appareil ou du non-respect des avertissements et consignes contenus dans ce manuel. Tronios décline toute responsabilité pour des accidents et blessures survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce manuel. Ceci s'applique également aux conséquences indirectes quel qu'elles soient.
