GEBRUIKSAANWIJZING SP HiEnd Passive Speaker 170.307 Skytec

Hartelijk dank voor de aanschaf van onze SkyTec passieve luidspreker.

Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

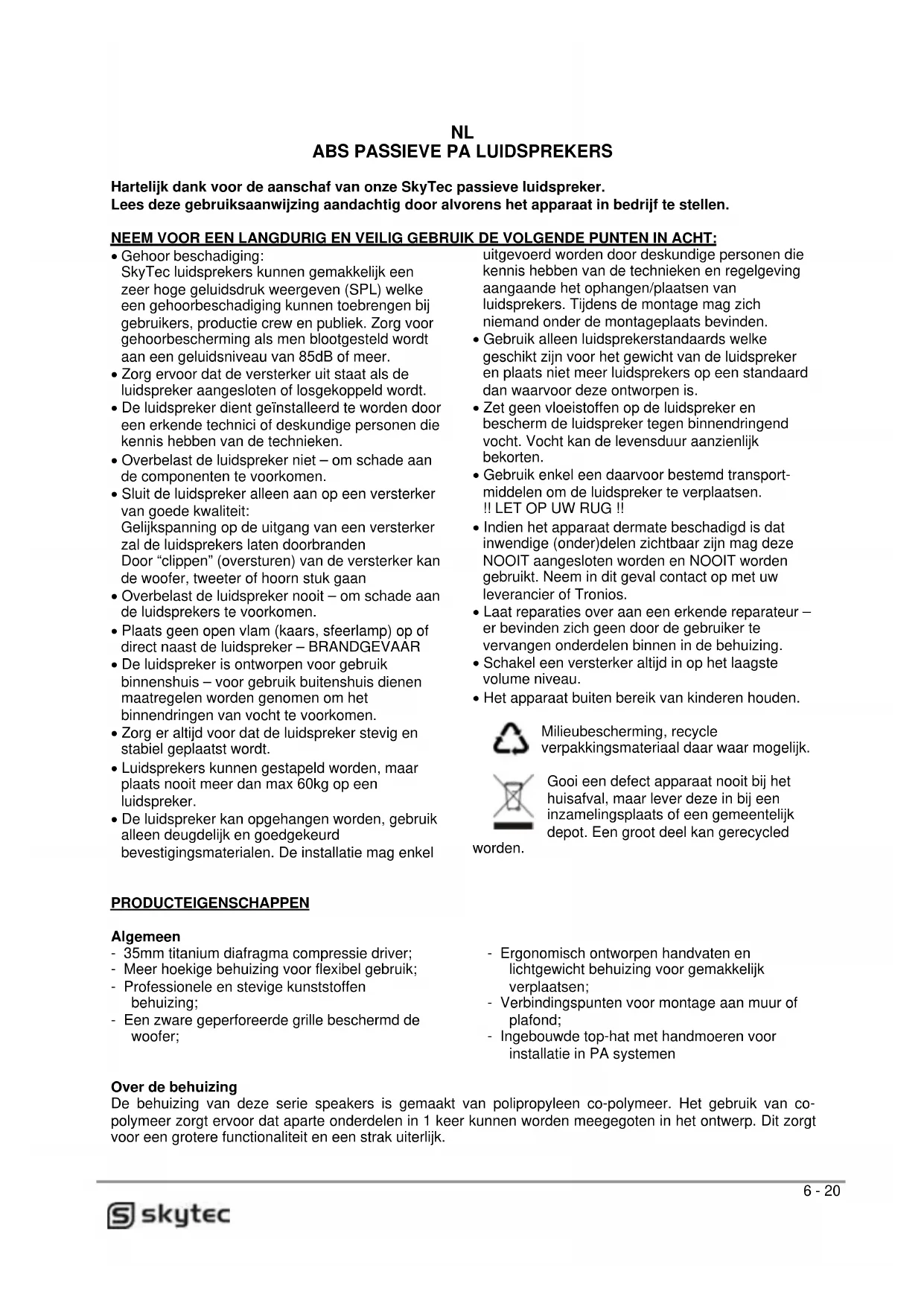

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

• Gehoor beschadiging:
SkyTec luidsprekers kunnen gemakkelijk een zeer hoge geluidsdruk weergeven (SPL) welke een gehoorbeschadiging kunnen toebrengen bij gebruikers, productie crew en publiek. Zorg voor gehoorbescherming als men blootgesteld wordt aan een geluidsniveau van 85dB of meer.
- Zorg ervoor dat de versterker uit staat als de luidspreker aangesloten of losgekoppeld wordt.
- De luidspreker dient geïnstalleerd te worden door een erkende technici of deskundige personen die kennis hebben van de technieken.
- Overbelast de luidspreker niet – om schade aan de componenten te voorkomen.
- Sluit de luidspreker alleen aan op een versterker van goede kwaliteit:
Gelijkspanning op de uitgang van een versterker zal de luidsprekers laten doorbranden Door "clippen" (oversturen) van de versterker kan de woofer, tweeter of hoorn stuk gaan
- Overbelast de luidspreker nooit – om schade aan de luidsprekers te voorkomen.
- Plaats geen open vlam (kaars, sfeerlamp) op of direct naast de luidspreker – BRANDGEVAAR
- De luidspreker is ontworpen voor gebruik binnenshuis – voor gebruik buitenshuis dienen maatregelen worden genomen om het binnendringen van vocht te voorkomen.
- Zorg er altijd voor dat de luidspreker stevig en stabiel geplaatst wordt.
- Luidsprekers kunnen gestapeld worden, maar plaats nooit meer dan max 60kg op een luidspreker.
- De luidspreker kan opgehangen worden, gebruik alleen deugdelijk en goedgekeurd bevestigingsmaterialen. De installatie mag enkel

uitgevoerd worden door deskundige personen die kennis hebben van de technieken en regelgeving aangaande het ophangen/plaatsen van luidsprekers. Tijdens de montage mag zich niemand onder de montageplaats bevinden.

• Gebruik alleen luidsprekerstandaards welke geschikt zijn voor het gewicht van de luidspreker en plaats niet meer luidsprekers op een standaard dan waarvoor deze ontworpen is.
• Zet geen vloeistoffen op de luidspreker en bescherm de luidspreker tegen binnendringend vocht. Vocht kan de levensduur aanzienlijk bekorten.
• Gebruik enkel een daarvoor bestemd transport-middelen om de luidspreker te verplaatsen. !! LET OP UW RUG !!
• Indien het apparaat dermate beschadigd is dat inwendige (onder)delen zichtbaar zijn mag deze NOOIT aangesloten worden en NOOIT worden gebruikt. Neem in dit geval contact op met uw leverancier of Tronios.
• Laat reparaties over aan een erkende reparateur – er bevinden zich geen door de gebruiker te vervangen onderdelen binnen in de behuizing.
• Schakel een versterker altijd in op het laagste volume niveau.
• Het apparaat buiten bereik van kinderen houden.

Milieubescherming, recycle verpakkingsmateriaal daar waar mogelijk.

Gooi een defect apparaat nooit bij het huisafval, maar lever deze in bij een inzamelingsplaats of een gemeentelijk depot. Een groot deel kan gerecycled

worden.

• 35mm titanium diafragma compressie driver;
• Meer hoekige behuizing voor flexibel gebruik;
• Professionele en stevige kunststoffen behuizing;

• Een zware geperforeerde grille beschermd de woofer;

• Ergonomisch ontworpen handvaten en lichtgewicht behuizing voor gemakkelijk verplaatsen;

• Verbindingspunten voor montage aan muur of plafond;
• Ingebouwde top-hat met handmoeren voor installatie in PA systemen

Over de behuizing

De behuizing van deze serie speakers is gemaakt van polipropyleen co-polymeer. Het gebruik van co-polymeer zorgt ervoor dat aparte onderdelen in 1 keer kunnen worden meegegoten in het ontwerp. Dit zorgt voor een grotere functionaliteit en een strak uiterlijk.

KABELVERBINDINGEN

Deze serie speakers is uitgevoerd met 4-p luidspreker connectoren. Deze connectoren kunnen door middel van een draaibeweging vastgezet worden. Ook kunnen de speakers parallel aangesloten worden. Voor optimale performance raden wij u aan alleen kabels te gebruiken die speciaal voor deze speakers ontworpen zijn. Gebruik geen ander type kabel.

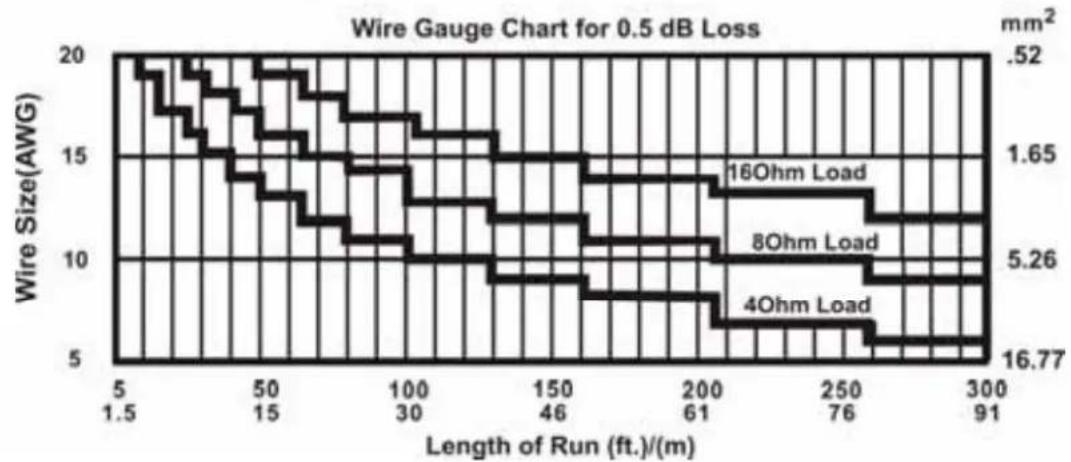

Het is zeer belangrijk de juiste kabel te gebruiken. Een kabel die te dun is zal er voor zorgen dat het vermogen van uw versterker wegvloeit. Als u een kabel met een te lage dempingfactor gebruikt, kunnen er lage tonen verloren gaan alvorens de speaker te bereiken. De tabel hieronder geeft aan welk type kabel u nodig heeft tegenover een bepaalde impedantie en kabellengte

Bij het gebruiken van onderstaande tabel dient u in oog te houden dat 2 parallel geschakelde 8 Ohm kabels een weerstand van 4 Ohm genereren (zie "speakers in serie schakelen").

Speakers in serie schakelen

Het aansluiten van een groot aantal speakers met uw versterker kan resulteren in schade aan uw versterker. Om de gecombineerde impedantie van meerdere identieke speakers die parallel geschakeld zijn, dient u de onderstaande formule te hanteren:

Impedantie van een enkele speaker Aantal parallel geschakelde speakers = Belasting op versterker

Kijk in de handleiding van uw versterker om te zien welke impedantie uw versterker aan kan.

INGANGSPANEEEL (alleen op de 12" en 15" versies)

"Loop thru" functie

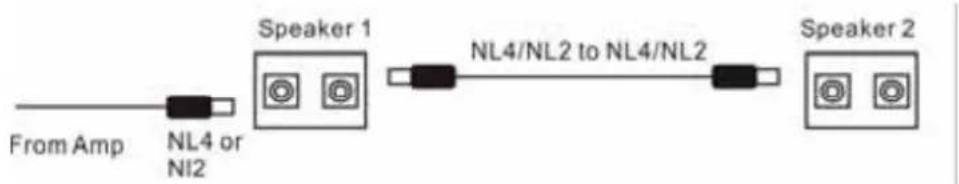

De twee connecties op het achterpaneel van de speakers zijn parallel geschakeld. Dit betekent dat het signaal dat u inplugt, op de andere connectie als uitgangssignaal gaat gelden. U kunt deze nu verbinden met een andere speaker om de speakers parallel te schakelen.

Wij raden u aan eerst te testen of een speaker wel echt defect is. Doe dit door de "defecte" speaker om te wisselen met een speaker waarvan u zeker weet dat deze goed werkt. Heeft u dezelfde problemen met deze speaker, dan raden wij u aan onderstaande informatie door te nemen.

Geen uitgangssignaal

Waarschijnlijke reden Actie

Speakerkabels Herverbind alle connectoren

Sluit nieuwe, werkende kabels aan

Check de soldeerverbindingen

Draai de schroeven van de bananen en 4-p connectoren stevig vast

Check kabels en connectoren op beschadigde behuizing

Versterker Wees er zeker van dat het kanaal van uw versterker een signaal ontvangt. De meeste versterkers hebben hiervoor een indicatie LED. Verbind uw speakers met een werkend versterker kanaal.

Haperend signaal

Waarschijnlijke reden Actie

Slechte verbinding Kapotte speakers kunnen een haperend signaal weergeven, maar waarschijnlijk ligt het probleem bij een kabel of connector. Check de soldeerverbindingen en draai de schroeven van de bananen en 4-p connectoren stevig vast.

Waarschijnlijke reden Actie

Kapot electrisch Elk constant geluid komt van de versterker, mixer, processor of bron apparaat in het apparatuur. Check of uw systeem goed geaard is. Check voor lawaaierige PA systeem apparatuur of elektrische onderdelen. Check of de kabels afgeschermd zijn.

Slechte lage frequentie weergave

Waarschijnlijke reden Actie

Slechte polariteit Als twee speakers dicht bij elkaar staan en verkeerd aangesloten zijn kunnen ze op de lage frequentie elkaar uitschakelen. Check uw verbindingen en zorg ervoor dat alle speakers identiek zijn aangesloten met een identieke kabel.

Voer zelf geen reparaties uit aan het apparaat; in elk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achntemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt SkyTec geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.
