PAX120 Plus - Recepteur ALECTO - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Amplificateur audio
Nombre d'entrées micro	3
Contrôle des aigus	Oui
Contrôle des basses	Oui
Contrôle du volume maître	Oui
Contrôle du volume auxiliaire 1	Oui
Contrôle du volume auxiliaire 2	Oui
Alimentation	Non précisé
Puissance de sortie	Non précisé
Type de connecteurs	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Indicateur de mise sous tension	Oui
Utilisation	Public address / sonorisation
Réglage du son	Manuel via potentiomètres

FOIRE AUX QUESTIONS - PAX120 Plus ALECTO

Comment configurer le ALECTO PAX120 Plus pour la première fois ?

Pour configurer le ALECTO PAX120 Plus, commencez par brancher l'appareil sur une prise électrique. Allumez-le en appuyant sur le bouton d'alimentation. Suivez ensuite les instructions à l'écran pour sélectionner la langue et le canal de réception.

Pourquoi le récepteur ne capte-t-il pas de signal ?

Si le récepteur ne capte pas de signal, vérifiez que l'émetteur est allumé et à portée de réception. Assurez-vous également que les deux appareils sont sur le même canal. Essayez de rapprocher l'émetteur du récepteur.

Comment régler le volume du ALECTO PAX120 Plus ?

Pour régler le volume, utilisez les boutons de volume situés sur le côté de l'appareil. Appuyez sur le bouton '+' pour augmenter le volume et sur le bouton '-' pour le diminuer.

Que faire si le récepteur émet un bruit de grésillement ?

Un bruit de grésillement peut être causé par des interférences. Essayez de changer le canal de réception dans les paramètres. Assurez-vous également que le récepteur est éloigné d'autres appareils électroniques.

Le ALECTO PAX120 Plus se décharge-t-il rapidement ?

Si la batterie se décharge rapidement, vérifiez si le rétroéclairage est activé en permanence ou si d'autres fonctionnalités consomment beaucoup d'énergie. Pensez à charger complètement l'appareil avant une utilisation prolongée.

Comment effectuer une mise à jour du firmware ?

Pour mettre à jour le firmware, connectez le récepteur à votre ordinateur via un câble USB. Téléchargez le dernier firmware depuis le site officiel de ALECTO et suivez les instructions fournies pour l'installation.

Le ALECTO PAX120 Plus est-il étanche ?

Non, le ALECTO PAX120 Plus n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides pour garantir son bon fonctionnement.

Comment réinitialiser le récepteur aux paramètres d'usine ?

Pour réinitialiser le récepteur, maintenez le bouton d'alimentation enfoncé pendant environ 10 secondes jusqu'à ce que l'appareil redémarre. Cela rétablira les paramètres d'usine.

MODE D'EMPLOI PAX120 Plus ALECTO

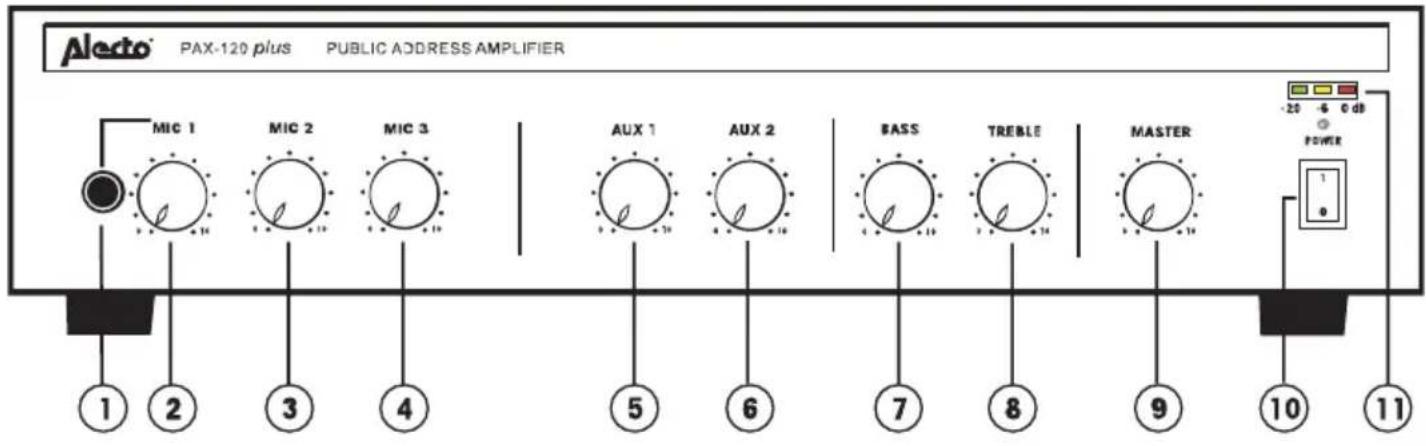

1. Entrée microphone 1 (jack)
2. Contrôle de volume microphone 1
3. Contrôle de volume microphone 2
4. Contrôle de volume microphone 2
5. Contrôle de volume Aux 1

6. Contrôle de volume Aux 2

7. Contrôle le grave

8. Contrôle l'aigu
9. Contrôle de volume "Master"
10. Interrupteur alimentation
11. LED-VU

115V- 220V- Alecto Approximate distance Connectable for 220V CE DO 24V COM 8C 25V 70V 108V LINE FUSE 12 13 14 15 24 25 26 27 28 29 PAS OUT POWER IN TAPE OUT AUX 2 AUX 1 TEL/POWER ON ON CHINE OFF 16 17 18 19 20 21 22 23

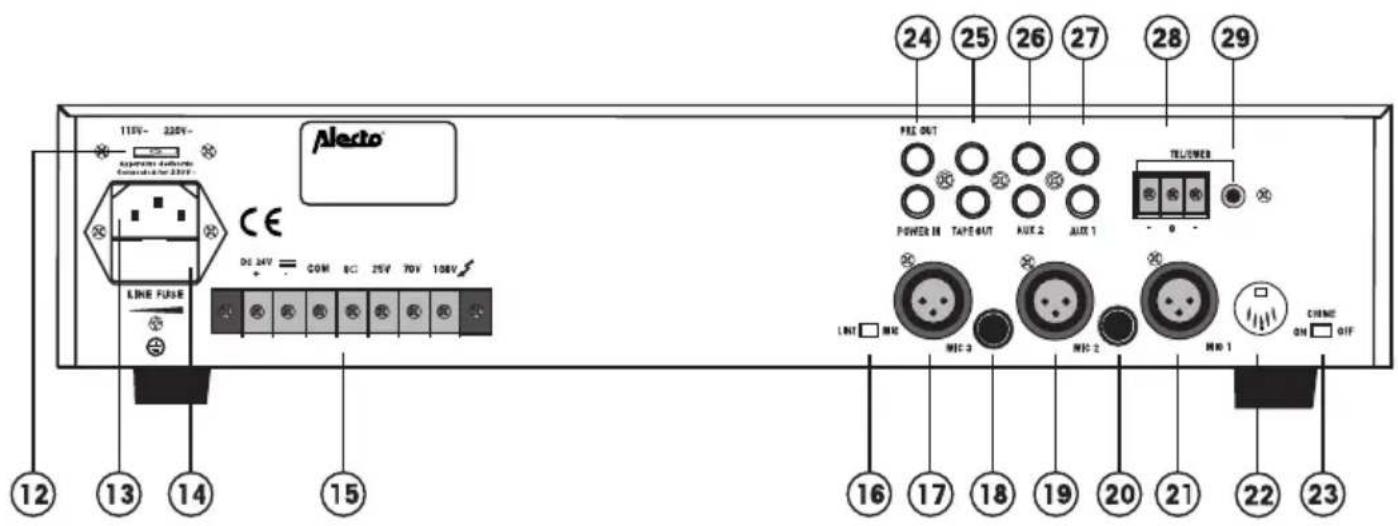

1. Commutateur 115/230V
2. Entrée (230V / 115V)
3. Fusible PAX-30 (T 1A/250V) PAX-120 (T 2.5A/250V)
4. Prise 24V et haut-parleur
5. Commutatuer Line/MIC3
6. Entrée microphone 3 (XLR)
7. Entrée microphone 3 (jack)
8. Entrée microphone 2 (XLR)

9. Entrée microphone 2 (jack)

10. Entrée microphone 1 (XLR)

11. Entrée microphone 1 (DIN) raccordement CHIME / MUTE
12. Commutateur CHIME
13. Jonction appareils déffects
14. Sortie d'enregistrement
15. Entrée AUX2 (cinch)
16. Entrée AUX1 (cinch)
17. Entrée signal téléphonique
18. Contrôle de volume signal téléphonique

L'INSTALLATION

ATTENTION

Faites attention à la ventilation; afin de garantir un écoulement de la chaleur, il est nécessaire de ne pas couvrir l'aération.

Des que vous avez brancher toutes les sorties et les entrées, vous pouvez brancher l'alimentation. Mettez pour des raisons de sécurité l'interrupteur POWER à 0 et mettez toutes les régulateurs au minimum (0).

ENTRÉES

MICROPHONE:

Les entrées microphones sont pourvu d'une XLR et une entrée jack qui sont équilibrée. Microphone 1 et pourvu d'une entrée DIN.

*: le raccordement sur le devant est standard 6,3 mm. mono.

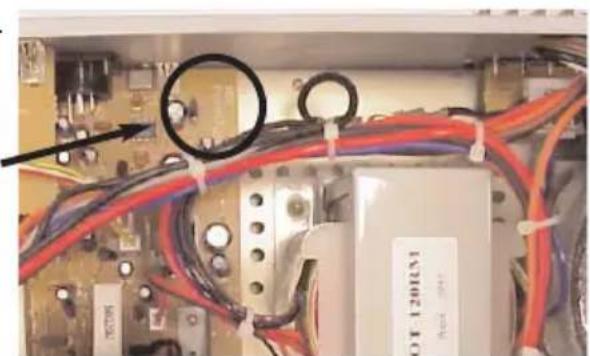

Alimentation Fantoom:

Par la petite fiche (jumper) vous pouvez activer l'alimentation fantoom. Celle-ci est pour des microphones-condensateurs. Cette petite fiche se trouve sur le circuit électronique à l'interieur du PAX-30/120.

SI VOUS ENLEVEZ LE KAPOT DU AMPLIFICATEUR, DEBRANCHEZ LA FICHE DE SEC-TEUR.

Mettez nouveau le kapot sur l'amplificateur avant brancher la fiche de secteur.

Sur le microphone 1, la fonction MUTE est activé. Pendant une communication dans le microphone, touts les autres signaux sont coupé, sauf la raccordement TEL/EMER.

CHIME:

Des qu'on a fait le pont entre contact 4 et 5, vous attendez un signal DING DONG et tous les signaux sont coupé. On peut faire cette pontage des contact 4 et 5 par un interrupteur - encastré dans un microphone de table.

MIC-3 / LINE:

Vous pouvez utilisez MIC 3 comme canal-line. Il faut mettre l'interrupteur LINE/MIC en position LINE.

AUX:

Le PAX-30/120 a deux entrées pour des sources musicales : AUX1 et AUX2. Cettes entrées stereo sont à l'interieur brancher a la façon mono.Raccordez sur cette entrée un appareil en niveau-line (comme CD, DVD, VCR etc..).

Si vous avez mis l'interrupteur LINE/MIC en position LINE, cette entrée est exigeant pour des sources musicale au niveau Line.

TEL/EMER:

Cette entrée peut être brancher à un raccordement téléphonique d'un centrale pour un appel par un téléphone. Faites attention que vous pouvez brancher uniquement des centraux avec la fonction monitoring ou la fonction babyphone. Vous devez mettre votre centrale au fonction babyphone. Consultez votre mode d'emploi de votre centrale téléphonique.

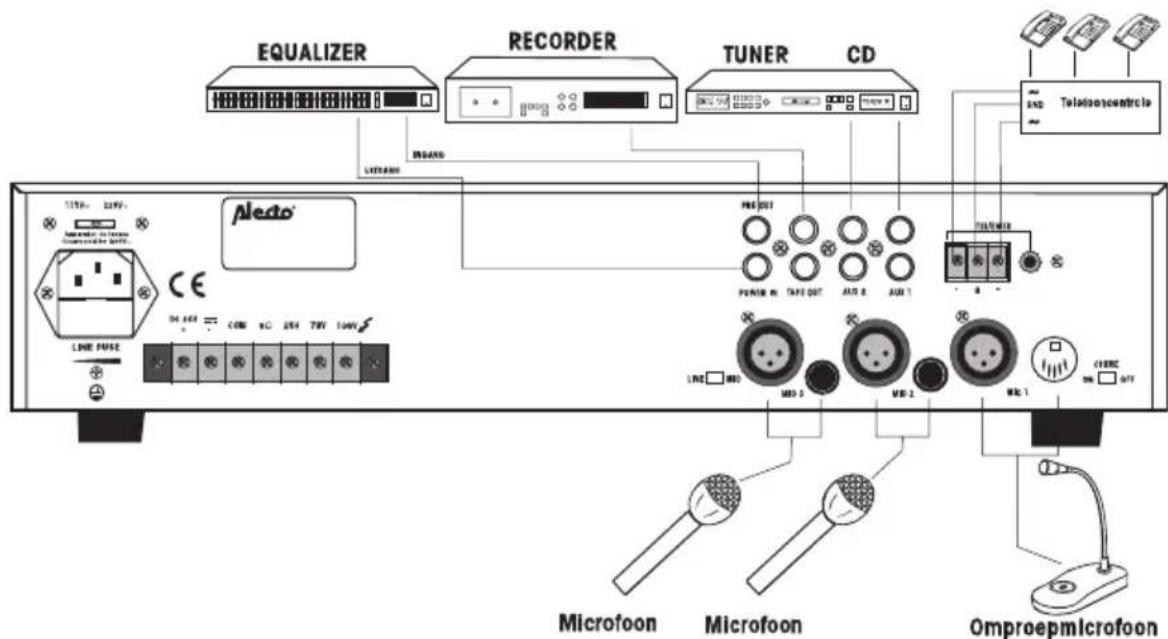

POWER IN :

Vous pouvez brancher sur cette entrée un appareil des effects, voir pre-out, chapitre SORTIES pour des explications supplementaires.

EQUALIZER RECORDER TUNER CD TELEONCREM Aledo® LINE PULSE 125V~ 30V~ 40V~ 50V~ 60V~ 70V~ 80V~ 90V~ 100V~ 110V~ 120V~ 130V~ 140V~ 150V~ 160V~ 170V~ 180V~ 190V~ 200V~ 210V~ 220V~ 230V~ 240V~ 250V~ 260V~ 270V~ 280V~ 290V~ 300V~ 310V~ 320V~ 330V~ 340V~ 350V~ 360V~ 370V~ 380V~ 390V~ 400V~ 410V~ 420V~ 430V~ 440V~ 450V~ 460V~ 470V~ 480V~ 490V~ 500V~ 510V~ 520V~ 530V~ 540V~ 550V~ 560V~ 570V~ 580V~ 590V~ 600V~ 610V~ 620V~ 630V~ 640V~ 650V~ 660V~ 670V~ 680V~ 690V~ 700V~ 710V~ 720V~ 730V~ 740V~ 750V~ 760V~ 770V~ 780V~ 790V~ 800V~ 810V~ 820V~ 830V~ 840V~ 850V~ 860V~ 870V~ 880V~ 890V~ 900V~ 910V~ 920V~ 930V~ 940V~ 950V~ 960V~ 970V~ 980V~ 990V~ 1000V~ 22W/ Microfoon Microfoon Omproepmicrofoon

LA SORTIE

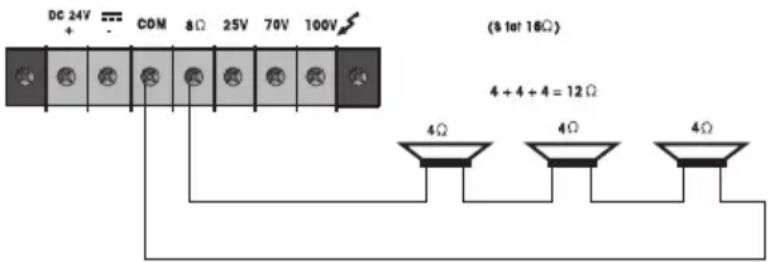

OHM BAS:

En cas que la distance entre les haut-parleurs est moins que 50 à 75 mètres, il faut utiliser la sortie COM-8 Ohm. Les haut-parleurs doivent avoir la impedance entre le 4 et le 16 Ohm.

Si vous utilisez des haut-parleurs en ohm bas, la puissance totale doit être pareille ou plus que la puissance de l'amplificateur (sinon, vous pouvez endommager un ou plusieurs haut-parleurs).

L'impédance final doit être entre les 4 et les 16 ohm.

DC 24V + COM 8Ω 25V 70V 100V ($ 1st 16Ω) 4 + 4 + 4 = 12Ω 4Ω 4Ω 4Ω

Additionnez les impédances individuelles de chaque haut-parleur en cas d'une couplage en série.

Divisez l'impédance d'un seul haut-parleur par le nombre d'haut-parleurs en cas d'une couplage en parallèle.

DC 24V COM 8Ω 25V 70V 100V 16 : 2 = 8Ω 16Ω 18Ω

Il est possible de combiner une couplage en série avec une couplage en parallèle afin d'atteindre l'impédance exigée.

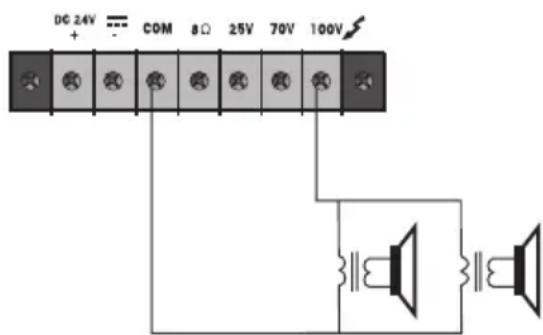

SORTIE LIGNES:

Utilisez la sortie COM-25V, COM-70V ou la sortie COM-100V si la distance entre les haut-parleurs est plus que 50 à 75 mètres. Utilisez des haut-parleurs avec un transfor-mateur de sortie lignes.

La puissance totale de chaque haut-parleur raccordé doit être pareille ou moins que la puissance effective de l'amplificateur (cfr. les données techniques); si la puissance des haut-parleurs raccordés est plus grand que le courant livré par l'amplificateur, l'amplificateur grillera (indépendant de la position du bouton de contrôle du volume).

DC 24V + COM 8Ω 25V 70V 100V

Utilisez la sortie de 70 Volt si la puissance totale des haut-parleurs raccordés dépasse la puissance de l'amplificateur, maintenant, la puissance des haut-parleurs peut être la double de la puissance de l'amplificateur. Ou utilisez la sortie 25 Volt; il est permetter de raccorder des haut-parleur avec une puissance qui est 4 x la puissance de l'amplificateur.

Branchez les haut-parleurs en parallèle; une couplage en série est interdite chez un système de 100 volt.

Le transformateur d'un haut-parleur est pourvu de plusieurs branchements, utilisez le branchement de la capacité basse pour un volume petit et utilisez le branchement de la capacité plus fort si vous désirez plus de volume.

2W 4W 6W

Vous pouvez brancher un commutateur de mise en marche ou un bouton de contrôle du volume sur cheque haut-parleur.

RESPECTEZ LES DIRECTIVES DU RESEAU DE 230 VOLT SI VOUS UTILISEZ UN SYSTEME D'HAUT-PARLEURS DE 70 OU 100 VOLT. CONSULTEZ L'INSTALLATEUR LOCAL OU LA COMPAGNIE DISTRIBUTEUR D'ENERGIE.

TAPE OUT:

Par l'entrée tape out, vous pouvez enregistrer des signaux de bruit avec un cassette, mini-disc ou autre appareils d'enrégistrage. Il est impossible de enregistrer des signaux téléphoniques

PRE-OUT:

Pre-out est une sortie avec les signaux totales, incl. le signal téléphonique en niveau line. A l'usine, cette sortie est connecter par une fiche-U à l'entrée Power-In.

Si vous enlevez cette connection, vous pouvez brancher des appareils d'effects ou un equalizer.

Vous pouvez brancher aussi une fiche de partage pour diviser le signal pre-out vers un autre amplificateur.

L'ALIMENTATION:

Reliez, à votre choix, l'amplificateur au réseau secteur (fil d'alimentation fourni) ou à un courant continu de 24 volt. (il est nécessaire que l'alimentation de 24 volt livre 240watt (10 amp.) au minimum)

Avertissement:

En utilisant un accumulateur, le chassis de l'amplificateur sera relié avec le pôle négatif de l'alimentation. En utilisant le réseau de 230 volt comme alimentation, le chassis de l'amplificateur sera relié avec le terre du réseau. Raccordez l'amplificateur à une prise, mise à la terre.

L'UTILISATION

ATTENTION:

Mettez toutes les interrupteur à minimum avant de mettre l'amplificateur en marche.

LA MUSIQUE:

Ajustez re volume des sources musicales en utilisant les régulateurs AUX-1/2, rac-cordés sur les entrées AUX-1 et AUX-2. Vous pouvez changer entrée MIC-3 avec l'in-terrupteur line-mic à line pour utilisez cette entrée avec des signaux line. Avec le régulateur MIC 3, vous pouvez régler la volume de la source musicale qui est brancher à l'entrée MIC 3.

MICROPHONE:

Les régulateurs MIC-1, MIC-2 et MIC-3 règlent le volume des microphones raccordés sur les entrées respectives (l'arrière de l'amplificateur).

MASTERVOLUME:

Avec le régulateur master, vous pouvez régler la volume totale. Uniquement l'entrée TEL/EMER a priorité à cette réglage. Vous pouvez régler uniquement cette volume à l'arrière (29).

LE CONTRÔLE DE TONALITÉ:

Utilisez le bouton BASS afin d'amplifier les sons graves (à droite) ou tournez ce bouton à gauche afin de diminuer les sons graves. Utilisez le bouton TREBLE afin d'amplifier les sons aigus (à droite) ou tournez ce bouton à gauche afin de diminuer les sons aigus.

TEL/EMER VOLUME:

Avec le bouton-volume (voir 29) à l'arrière, vous pouvez régler la volume du signal téléphonique. Cette réglage est hors la réglage master.

AUTO MUTE:

Dès que el tant que vous parlez au microphone, raccordé sur l'entrée MIC-1, tous les autres signaux, excl. les signaux de raccordement téléphonique (TEL/EMER), seront retenus.

CHIME:

Par les contacts 4 et 5 de l'entrée MIC1-DIN à l'arrière, vous pouvez activer un signal Ding Dong qui ce fait par un bouton extern. Ce bouton peut être monter à un microphone de table.

AVERTISSEMENT / ENTRETIEN

• N'uttilisez jamais l'amplificateur en aucun cas dans un endroit humide.
• L'amplificateur ne peut pas être ouvrit que par un technicien qualifié; l'amplificateur ne contient pas des pièces de réserve.
• Ne laissez pas tomber des objets dans votre amplificateur; débrayez-le dans ce cas et appelez un technicien qualifié.
• Espacez les ventilations (1 à 2 cm.) de manière que la chaleur excédentaire peut être écoulée.
• Le châssis de l'amplificateur est relié avec le terre du fil d'alimentation et avec le "-" d'une alimentation CD.
• Nettoyez l'amplificateur uniquement avec un chiffon doux; nettoyez le panneau frontal avec un chiffon légèrement humide (débranchez l'amplificateur).
• Branchez l'amplificateur après vous avez vérifié les régulateurs du volume (volume minimal).
• L'exposition prolongée au volumes élevés peut dommager l'ouïe.
• Réglez le volume sur une telle manière que vous pouvez toujours entendre les autres sons dans l'entourage.

Aledo® PAX-120 plus PUBLIC ADDRESS AMPLIFIER MIC 1 MIC 2 MIC 3 AUX 1 AUX 2 BASS TREBLE MASTER 1 2 3 4 5 6 7 8 9 10 11 POWER -20 -6 0 dB 1 0

Nom Attachez ici votre bon de caisse ou d'achat

Adresse

Code postal

Domicilie

Téléphone

Le Alecto PAX-30/120plus vous donne un garantie de 12 mois après date d'achat.

Nous vous assurons pendant cette période une réparation gratuite des défauts causés par des défauts de construction ou de matériaux. Cela au jugement de l'importateur.

COMMENT AGIR

Si vous constatez un défaut, il faut d'abord consulter le mode d'emploi. Si cela ne vous sert à rien, il faut consulter votre fournisseur avec une description nette de votre réclamation.

Celui-ci prendra l'appareil avec ce bon de garantie et le bon d'achtat daté et assurera une réparation rapide ou l'envoi à l'importateur.

LA GARANTIE ECHOIT

• En cas d'utilisation incompétente, d'un raccordement fautif, d'une utilisation des pièces détachées ou des accessoires pas originaux et en cas d'une négligence ou des défauts causés par incendie, inondation, foudre et catastrophes naturelles.
• En cas de modifications illégales ou/et réparations par tiers.
• En cas de transport fautif de l'appareil sans emballage approprié ou en cas où l'appareil n'est pas accompagné de ce bon de garantie et le bon d'achat.

Tout autre responsabilité notamment aux conséquences éventuelles est excluse.
