MODE D'EMPLOI EasyToSee T87F HONEYWELL

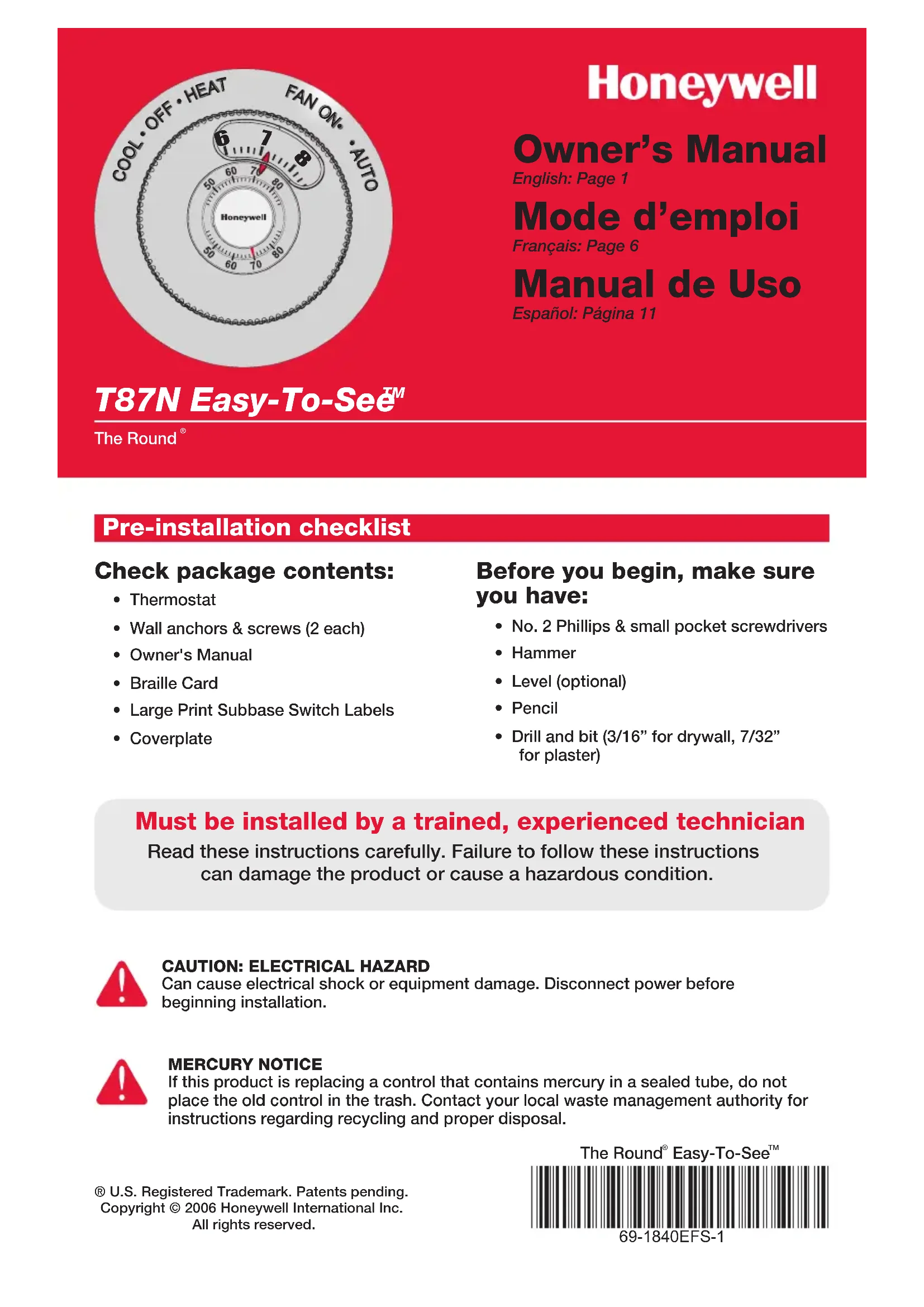

CAUTION: EQUIPMENT DAMAGE HAZARDDo not operate cooling system when outdoor temperature is below 50°F (10°C).Vérifier le contenu de l’emballage :• Thermostat• Chevilles et vis (2 chacun)• Mode d’emploi• Carte en braille• Étiquettes à grands caractères pour plaque murale• Plaque muraleAvant de commencer, s’assurer d’avoir à portée de la main :• Petit tournevis de poche à pointe cruciforme n° 2• Marteau• Niveau (facultatif)• Crayon• Perceuse et mèche (3/16 po si le mur est en placoplâtre, et 7/32 po si le mur est en plâtre) Liste de contrôle avant l’installation

Doit être installé par un technicien d’expérience ayant

reçu la formation pertinente. Lire attentivement les instructions. Le fait de ne pas les suivre risque d’endommager le produit ou de constituer un danger.AVIS SUR LE MERCURESi le nouveau thermostat remplace un ancien régulateur contenant un contact à mercure, ne pas mettre l’ancien régulateur aux poubelles. Communiquer avec le service local de cueillette des déchets pour obtenir de l’information sur le recyclage ou sur la bonne façon de disposer d’un ancien régulateur contenant un contact à mercure.MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUEPeut provoquer des chocs électriques ou endommager le matériel. Couper l’alimentation électrique avant d’effectuer le raccordement. T87N Easy-To-See

• Gaz, mazout ou chauffage électrique

• Air chaud, eau chaude, appareils

de chauffage à haut rendement,

thermopompes, vapeur et gravité

• Chauffage seulement

• Chauffage seulement (avec ventilateur)

• Refroidissement seulement

Réglages du ventilateur

Caractéristiques techniques

Gamme de température

• 4,5 à 32 °C (40 à 90 °F)

Température à l’expédition

• -28,9 à 48,9 °C (-20 à 120 °F)

Humidité relative de service

• 5 % à 90 % (sans condensation)

Caractéristiques électriques nominales

• Tension : 20–30 V c.a.

• Intensité de fonctionnement : 0,02–1,0 A Installer le thermostat à environ 1,5 mètre (5 pieds) du sol dans un

endroit où l’air circule bien et où la température est moyenne.

Ne pas installer le thermostat dans un endroit où les conditions suivantes peuvent

nuire à son bon fonctionnement :

• Courants d’air ou zones sans circulation d’air derrière les portes et dans les coins

• Air chaud ou froid provenant des gaines

• Convection ou rayonnement du soleil ou d’un appareil électrique

• Tuyaux et cheminées dissimulés

• Endroits non chauffés (ou non refroidis), p. ex. mur extérieur à l’arrière du thermostat

NON NON NON Conseils d’installation

Utilisation du produit

Ce thermostat assure la régulation électronique de systèmes de chauffage

et de refroidissement à un étage et à 24 V c.a.T87N Easy-To-See

8 1. Dévisser les bornes à vis, insérer les fils dans le bornier, puis resserrer les vis.2. Repousser le fil en excès dans l’ouverture dans le mur.3. Obstruer l’ouverture dans mur à l’aide d’isolant pour éviter qu’un courant d’air chaud ou froid ne nuise au fonctionnement du thermostat. Désignations des bornes W Relais de chauffage.Y Contacteur du compresseur.G Relais du ventilateur.O Vanne d’inversion de la thermopompe déclenchée en mode de refroidissement.Rc Alimentation électrique pour le refroidissement. Raccorder au côté secondaire du transformateur du système de refroidissement.R Alimentation électrique pour le chauffage. Raccorder au côté secondaire du transformateur du système de chauffage.B Vanne d’inversion de la thermopompe déclenchée en mode de chauffage.1. Faire passer les fils par l’ouverture réservée aux fils. Placer la plaque murale sur le mur, la mettre au niveau et marquer au crayon l’emplacement des trous de vis.2. Percer des ouvertures de 3/16 po s’il le mur est en placoplâtre, et des ouvertures de 7/32 po si le mur est en plâtre, puis insérer les chevilles d’ancrage fournies.3. Faire passer les fils à travers la plaque murale et la plaque de raccordement, placer les deux plaques sur les chevilles, insérer puis resserrer les vis de fixation. Vérifier si l’installation est au niveau, au besoin.4. Apposer les étiquettes à grands caractères sur la plaque murale en la faisant correspondre aux inscriptions de la plaque de raccordement. Raccordement Plaque muralePlaque de raccordementÉtiquettes à grands caractères pour plaque murale

O E F REMARQUESBornes R et Rc Dans un système à un seul transformateur, laisser le cavalier de métal en place entre les bornes R et Rc. Dans un système à deux transformateurs, retirer le cavalier de métal.ThermopompesSi le thermostat est raccordé à une thermopompe, utiliser un petit bout de fil (non fourni) pour raccorder les bornes W et Y.Caractéristiques techniques des filsUtiliser du fil pour thermostat de calibre 18 à 22. Il n’est pas nécessaire d’utiliser du fil blindé. Installation de la plaque murale et de la plaque de raccordementEnglish: Page 1 • Français: Page 6 • Español: Página 11

Réglages du ventilateur

F : S’il s’agit d’un système de chauffage au

gaz ou au mazout, laisser le commutateur à

la position réglée en usine (pour les systèmes

qui commandent la mise en marche du venti-

lateur lors d’une demande de chaleur).

E : Déplacer le commutateur à cette posi-

tion si votre système est une thermopompe

ou un appareil de chauffage électrique. (À

cette position, le thermostat commande la

mise en marche du ventilateur lors d’une

demande de chaleur si un fil du ventilateur

est raccordé à la borne G.)

Montage du thermostat

Placer les fentes du couvercle vis-à-vis les

languettes du thermostat, puis pousser doucement

jusqu’à ce que le thermostat s’emboîte sur la base.

Réglages du ventilateur

Réglages du nombre de cycles

Déplacer les interrupteurs

de réglage du nombre de

cycles en fonction de votre

système (consulter le tableau

Système de chauffage 1 2 Vapeur ou gravité (1 CPH) On OnSystème à air chaud à haut rendement Off On (90 % d’efficacité et plus), eau chaude ou thermopompe (3 CPH)Air chaud au gaz ou au mazout Off Off (réglages de l’usine) (5 CPH)Air chaud à l’électricité (9 CPH) On Off Interrupteur

E FT87N Easy-To-See TM • Mode d’emploi 10 Honeywell garantit ce produit, à l’exception de la pile, contre tout vice de fabrication ou de matière dans la mesure où il en est fait une utilisation et un entretien convenables, et ce, pour cinq (5) ans à partir de la date d’achat par le consommateur. En cas de défectuosité ou de mauvais fonctionnement pendant la période de garantie, Honeywell remplacera ou réparera le produit (au gré de Honeywell) dans un délai raisonnable. Si le produit est défectueux, (i) le retourner, accompagné d’une preuve d’achat indiquant la date d’achat, au détaillant auprès de qui il a été acheté, ou (ii) s’adresser aux Services à la clientèle de Honeywell en composant le 1-800-468-1502. Les Services à la clientèle détermineront alors si le produit doit être retourné à l’adresse suivante : Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement peut vous être expédié.La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s’appliquera pas s’il est démontré que la défectuosité ou le mauvais fonctionnement est dû à un endommagement du produit alors que le con-sommateur l’avait en sa possession.La responsabilité de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités susmen-tionnées. HONEYWELL N’EST EN AUCUN CAS RESPON-SABLE DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT NI DE TOUTE AUTRE DÉFECTUOSITÉ DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l’exclusion ou la restriction des dommages indirects et, par conséquent, la présente restriction peut ne pas s’appliquer.LA PRÉSENTE GARANTIE TIENT LIEU DE TOUTES LES AUTRES GARANTIES EXPRESSES ACCORDÉES PAR HONEYWELL POUR CE PRODUIT. LA DURÉE DE TOUTE GARANTIE TACITE, Y COMPRIS LES GARANTIES DE VALEUR MARCHANDE ET DE CONFORMITÉ À UNE FIN PARTICULIÈRE SONT PAR LES PRÉSENTES LIMITÉES À LA PÉRIODE DE CINQ ANS DE LA PRÉSENTE GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation peut ne pas s’appliquer.La présente garantie donne au consommateur des droits légaux spéciques et peut-être certains autres droits qui peuvent varier d’une province à l’autre.Pour toute question concernant la présente garantie, prière d’écrire aux Services à la clientèle de Honeywell à l’adresse suivante : Honeywell Customer Relations, 1985 Douglas Drive, Golden Valley, MN 55422, ou encore composer le 1-800-468-1502. Au Canada, prière de s’adresser au service des Produits de détail, Honeywell Limited/Honeywell Limitée, 35, Dynamic Drive, Scarborough (Ontario) M1V 4Z9. Réglage du

sont faciles à voir et

on les sent au toucher.

Les chiffres 5, 6, 7 et 8 plus

gros signifient 50, 60, 70 et 80 °F,

Sélecteur du système

• Cool : Commande le

fonctionnement du système de

• Heat : Régule que le

Sélecteur du ventilateur

• On : Le ventilateur

fonctionne sans interruption.

• Auto : Le ventilateur

fonctionne seulement

Température ambiante

Garantie limitée de 5 ans

Pour obtenir de l’aide et apprendre à faire fonctionner votre produit

Honeywell, veuillez consulter le site Web http://yourhome.honeywell.com

ou vous adresser aux Services à la clientèle de Honeywell en composant le
