LF0731T - Lave-vaisselle FAGOR - Notice d'utilisation et mode d'emploi gratuit

Marque	Fagor
Modèle	LF0731T
Type de produit	Lave-vaisselle intégrable
Capacité	13 couverts (selon norme EN-50242)
Programmes de lavage	Prélavage, Intensif (70°C), Normal (65°C), Auto (55-65°C), Économique (50°C), Rapide (55°C), Mixte (50°C), Express (40°C)
Fonctions supplémentaires	Départ différé (3, 6, 9 h ou 1-19 h selon modèle), Demi-charge, Charge supérieure/inférieure
Pression d'eau requise	0,5 - 10 bar (0,05 - 1 MPa)
Température maximale d'eau chaude (option)	60°C
Consommation d'eau (programme Économique)	13 litres
Consommation d'énergie (programme Économique)	1,05 kWh
Durée indicative (programme Économique)	138 minutes
Réglage de la dureté de l'eau	Manuel ou électronique selon version
Distributeur de liquide de rinçage	Oui, avec réglage sur 4 positions
Réservoir de sel régénérant	Oui, avec indicateur de niveau
Poids du panneau de porte (max/min)	6,5 kg / 3 kg

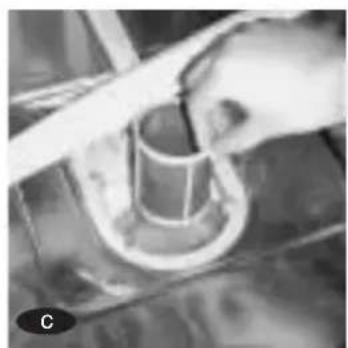

Nettoyage des filtres	Tous les 3 mois
Nettoyage des bras d'aspersion	Tous les 3 mois
Sécurité électrique	Branchement à une prise avec terre obligatoire
Indicateur de dysfonctionnement	Affichage codes F1 à F9 (modèles avec écran) ou bips sonores
Service après-vente	Contacter le service technique agréé

FOIRE AUX QUESTIONS - LF0731T FAGOR

Pourquoi le lave-vaisselle ne se met pas en marche ?

Vérifiez que l'appareil est branché, que la prise de courant est alimentée, que les fusibles n'ont pas sauté, que la touche On/Off est allumée, que la porte est bien fermée et que vous avez appuyé sur Départ.

Que faire si l'eau n'arrive pas dans le lave-vaisselle ?

Vérifiez que le robinet d'arrivée d'eau est ouvert, qu'il y a de l'eau dans le réseau et que le filtre de l'électrovanne d'arrivée d'eau n'est pas bouché.

Pourquoi l'eau ne se vidange-t-elle pas et reste dans la cuve ?

Vérifiez que le tuyau de vidange n'est pas plié ou bouché, qu'il est bien fixé à la sortie d'écoulement, et que les filtres ne sont pas obstrués. Assurez-vous aussi que le programme n'est pas encore terminé.

Que faire si le voyant de manque de sel reste allumé ?

Ajoutez du sel régénérant spécifique et remuez avec une cuillère. Si la dureté de l'eau est inférieure à 7°dH, vous n'avez pas besoin de sel, et le voyant restera allumé en permanence.

Pourquoi des traces de détergent restent dans le distributeur ?

Vérifiez qu'aucun élément de vaisselle n'empêche l'ouverture du distributeur, que le détergent n'est pas périmé, que les bras d'aspersion ne heurtent pas la vaisselle, et que le distributeur était sec avant de mettre le détergent.

Pourquoi y a-t-il de la mousse inhabituelle dans la cuve ?

Vous avez probablement utilisé du détergent pour lavage à la main au lieu d'un détergent spécial lave-vaisselle. Utilisez uniquement des produits adaptés.

Pourquoi la vaisselle sort-elle avec des résidus ou des saletés ?

Vérifiez que les filtres sont propres et bien en place, que les bras d'aspersion ne sont pas obstrués, que la quantité de détergent est suffisante, que la vaisselle est bien positionnée (ne se touche pas), et que le programme choisi est adapté au degré de saleté.

Pourquoi la vaisselle sort-elle blanchâtre ?

Cela peut être dû à un manque de détergent ou de liquide de rinçage, à un couvercle de réservoir à sel mal fermé, à un adoucisseur mal réglé, ou à l'utilisation d'un détergent sans phosphate. Essayez d'ajuster les réglages.

Pourquoi la vaisselle n'est-elle pas bien sèche ?

Vérifiez le niveau de liquide de rinçage, le réglage du doseur, le positionnement de la vaisselle, et que vous n'avez pas retiré la vaisselle trop tôt après la fin du programme.

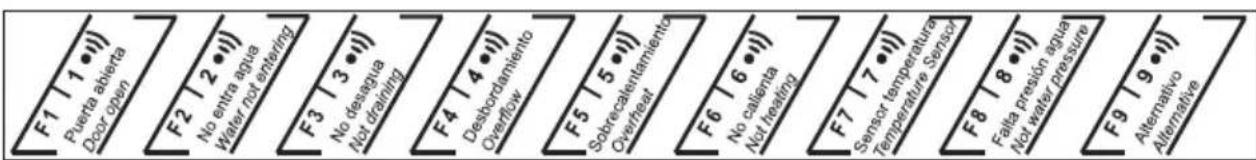

Que faire si le lave-vaisselle émet des bips et affiche un code d'erreur ?

Consultez le tableau des dysfonctionnements sur le bord supérieur de la porte. Les codes F1 à F9 (modèles avec écran) ou le nombre de bips indiquent la panne. Par exemple, 1 bip = porte ouverte, 2 bips = pas d'arrivée d'eau. Appuyez sur Départ/Pause pour arrêter les bips et contactez le service technique si nécessaire.

MODE D'EMPLOI LF0731T FAGOR

Notice d'instructions pour l'installation et l'utilisation de l'appareil
Manuale per l'installazione e per l'uso dell'apparecchio
Handleiding voor installment en gebruik van het apparaat

Evto o ykataoans kai xpno ts osokevns

INDEX/INDICE/INHOUDSOPGAVE/IIEPIEXOMENA

FRANÇAIS

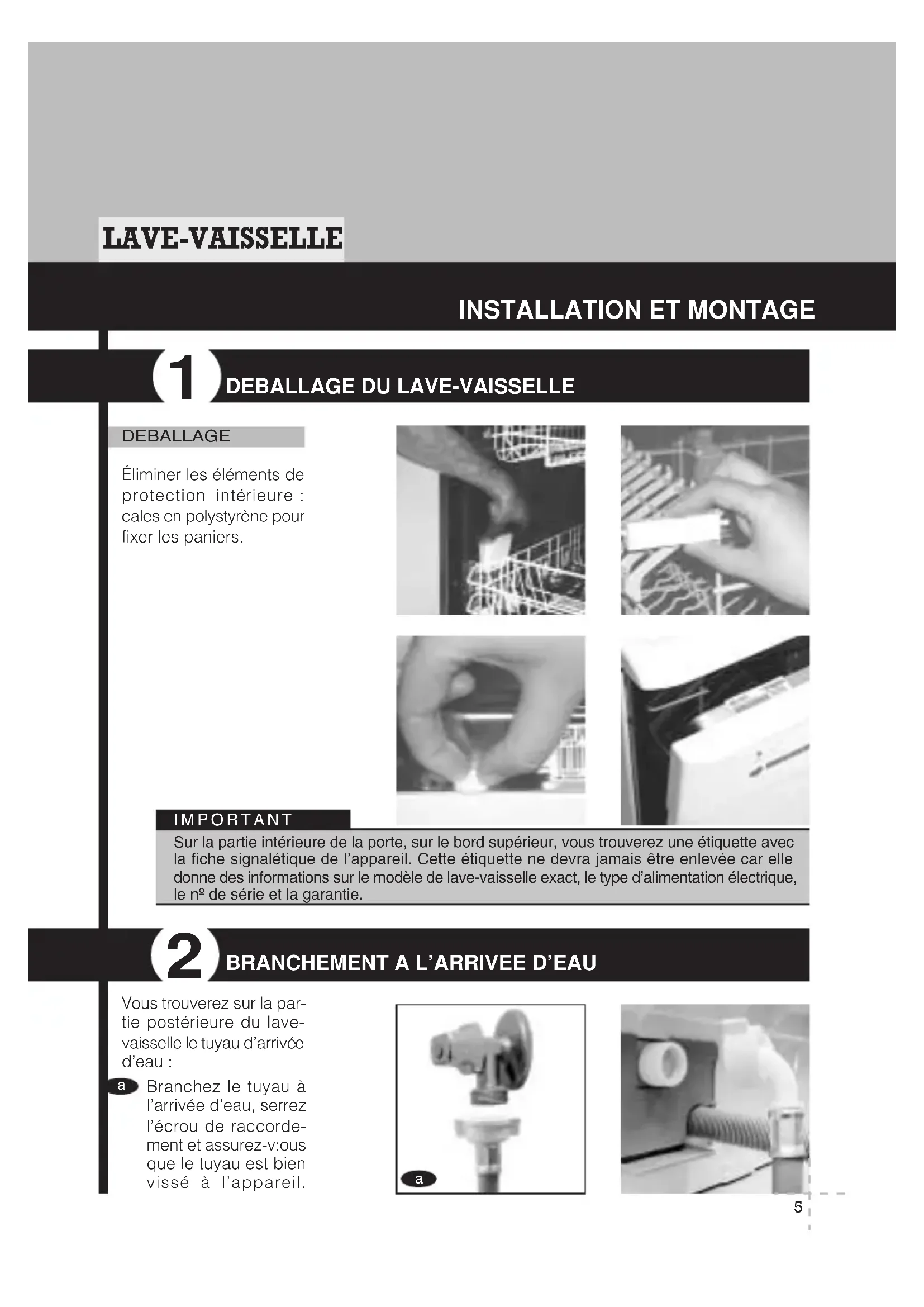

INSTALLATION ET MONTAGE 5

UTILISATION DE L'APPAREIL ET CONSEILS PRATIQUES 11

NETTOYAGE ET ENTRETIEN DE L'APPAREIL 22

DIAGNOSTIC ET SOLUTION AUX PROBLEMES 24

ITALIANO

Éliminer les éléments de protection interieure : cales en polystyrene pour fixer les paniers.

IMPORTANT

Sur la partie interieure de la porte, sur le bord supérieur, vous trouvez une étiquette avec la fiche signalétique de l'appareil. Cette étiquette ne devra jamais etre enlevée car elle donne des informations sur le modele de lave-vaisselle exact,le type d'alimentation electrique, le n° de série et la garantie.

2 BRANCHEMENT A L'ARRIVEE D'EAU

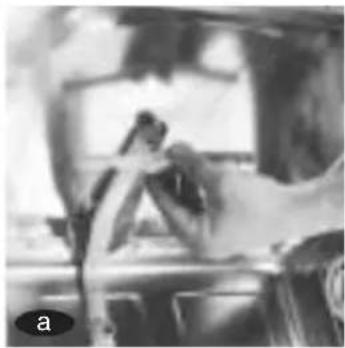

Vous trouvrez sur la partie posterie du lavevaisselle le tuyau d'arriveed'eau:

Branchez le tuyau à l'arrivée d'eau, serrez l'écrou de raccordement et assurez-v'ous que le tuyau est bien visse à l'appareil.

Le tuyau doit passer entre le mur et la plinthe inférieure arriere du lave-vaiselle (b1), pour eviter tout risque d'etranglement ou de tension excessive (b2).

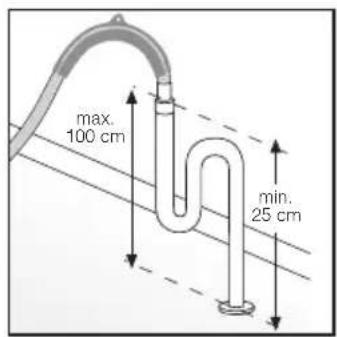

Il est recommandé d'avoir une sortie fixe d'écoulement à environ 25-100 cm. Faites en sorte que le tuyau de vidange ne soit pas trop serré, ne fasse pas de pris ou ne forme pas d'étranglements

b1

Si vous lave-vaisselle autorise une prise d'eau chaude, branchez le tuyau au robinet d'eau chaude. Dans ce cas, la température maximum ne devra pas dépasser 60^ . Si vous utilisez ce type d'alimentation, il vous faudra tener compte de l'incidence que cela peut avoir sur les résultats de lavage et de sechage.

IMPORTANT

Il est important que le coude du tuyau de vidange soit bien fixé à la sortie d'écoulement pour éviter toute chute eventuelle et empêcher ainsi tout risque d'inondation. La pression de fonctionnement de l'eau (minimum et maximum) doit être comprise entre 0,5-10 bar (0,05-1 Mège Pascals MPa).

3

BRANCHEMENT ELECTRIQUE

Consultez l'etiquette signalétique située sur le bord supérieur de la porte, avant de proceder aux branchements ELECTriques. Assurez-vous que la tension qui arrive à la base de la prise est bien celle qui figure sur l'étiquette.

IMPORTANT

Il est très important que le lave-vaisselle soit branché à une prise reliée à la terre. L'installation électrique, la fiche, la prise de courant, les fusibles ou l'interrupteur automatique et le compteur doivent être dimensionnés pour la puissance maximum indiquée sur l'étiquette signalétique. Si le cordon d'alimentation est endommagé, son remplacement ne pourrait être réalisé que par un service après-vente (ST) ou toute personne/agreee. Pour encastrement et intégration, la fiche doit être accessible après installation.

(4)

NIVELLEMENT ET POSITIONNEMENT

Pour installer un lavevaisselle intégrable :

PLAN DETRAVAIL

Si le plan de travail est en bois, placez la protection en plastique sur le plan du meuble, afin d'empêcher que les bues endommagent cette zone.

Placer les équres avant sur le lave-vaiselle afin de pouvoir le fixer aux meubles contigus ou au plan de travail (voir point k, page 8).

PIEDS - MISE À NIVEAU

Pour encastrer le lavevaisselle dans une rangée de meubles de cuisine avec une seule plinthe, dévissez les supports des pieds et retirez-les.

Avant d'introduire le lavevaisselle dans la niche,approchez-le et soulevez-le en tournant les pieds arrieres, jusqu'à laisser un espace d'environ 3 millimétres avec le plan de travail.

Régler la hauteursouhaitee des piedsavants.Certainsmodelesintegrablespossedentune tige,en façade del'appareil,permettant demettre aniveau les pieds arrières.

PORTE

Voir notice d'information contenant les instructions de montage.

f

Placez le patron, fixez-le et marquez la position des orifices.

9

Percez avec une mèche de 2,5 mm et vissez les supports (partie courbe vers le bas) au revêtement.

h

Posez le Revêtement sur la Porte et faites coïncider les supports dans les l'ogements correspondants. Tirez vers le bas et voirlez à bien le fixer et à lemettre à niveau avec la partie supérieure de la porte.

1

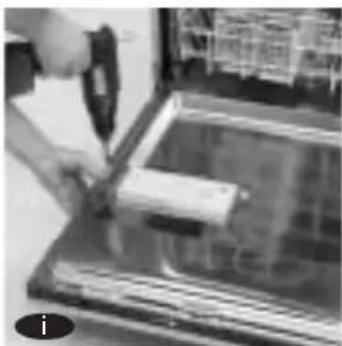

Ouvrez lentement la portedu lave-vaisselle ensaisissant le revetement.Vissez ensuite ce dernieret vérifiez l'alignment dupanneau avec la porte.

j
Compenser, si nécessaire, la force des ressorts de la porte à l'aide des vis additionnelles fournies dans le sac des accessoires.

Introduisez le lave-vaiselle dans la niche. Ajustez-le au plan de travail jusqu'à ce que la partie supérieure de l'appareil touche le plan inférieur du plan de travail du meuble de cuisine.

K
Encastrez la plinthe du meuble de cuisine et, si nécessaire, sciez-la jusqu'à obtenir la mesure souhaïée.

Fixez le lave-vaisselle au plan de travail, si ce dernier est en bois. Si le plan de travail est en granite, fixez le lave-vaisselle aux meubles mitoyens.

IMPORTANT

Poids maximum et minimum recommends pour le revêtement-porte a placer sur les lave-vaiselle : Maximum 6,5 Kg. Minimum : 3 Kg.

IMPORTANT

Laisser, au moins, deux millimétres d'espace sur les côtes entre les meubles ou electroménagers et le lave-vaisselle.

Pour les modèles intégrables inoxydables, tener compte des instructions d'installation.

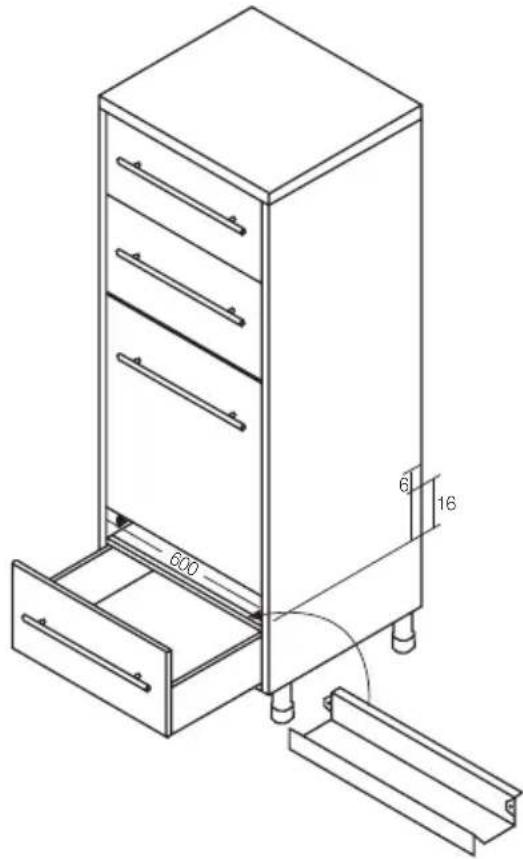

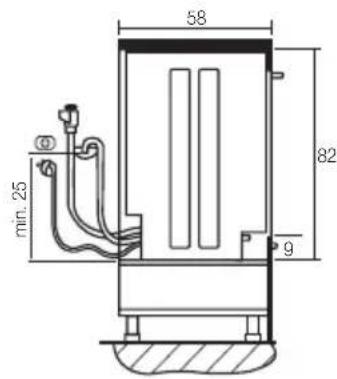

Integrable en colonne

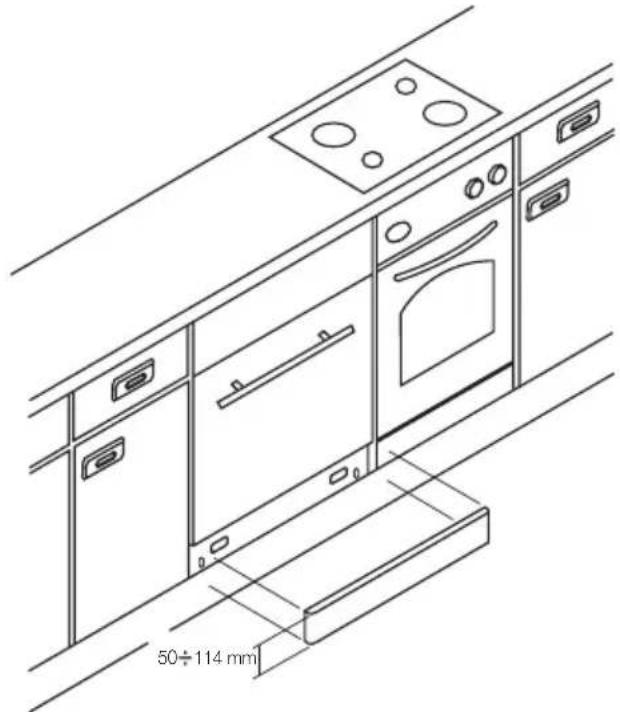

Integrable sous plan

(5)

LAVAGE PRELIMINAIRE

Après avoir bien installé le lave-vaisselle, nous vous recommendons de procédé à un lavage préliminaire

a Ouvrez la portedu lavevaisselle.
b Appuyez sur la touche ON du lave-vaisselle.
c Sélectionnez le PROG

programme 1 (préavage), sansVAisselle ni détergeant.
d Fermer la porte et I'appareil se mettra en marche automatiquement.

Cela permet de vérifier l'installation du lavevaisselle ainsi que des raccordements et de la vidange, mais aussi de laver complètement l'intérieur de la cuve avant d'executer un programme de lavage.

UTILISATION DE L'APPAREIL ET CONSEILS PRATIQUES

DURETE DE L'EAU, SEL REGGENERANT, LIQUIDE DE RINÇAGE ET DETERGENT

Réglage de la durée de l'eau. Avant demettre le lave-vaisselle en marche, il vous faut déterminer la durée de l'eau de votre alimentation. Cette information vous sera fournie par la société de distribution d'eau de votre localité, ou votre mairie, ou le Service Technique Agreeé ou en utilisant la bande Aquadur fournie dans le sachet d'accessoires.

Il est possible que vous n'ayez pas besoin d'utiliser de Sel regénérant. Si c'est le cas, reportez-vous directement au chapitre Liquide de Rinçage.

L'eau contient du calcaire. Plus l'eau est calcaire, plus sa durée se sera élevée. Pour que le calcaire n'endommage pas votre lave-vaiselle, celui-ci est équipé d'un adoucisseur qui enlève le calcaire de l'eau pour la rendre propre au lavage. Cet adoucisseur fonctionne avec du sel régérangerant.

Réglage de la quantité de sel

Les lave-vaisselles sont équipés d'un régulateur de sel qui, suivant le modele, peut etre manuel ou electronique.

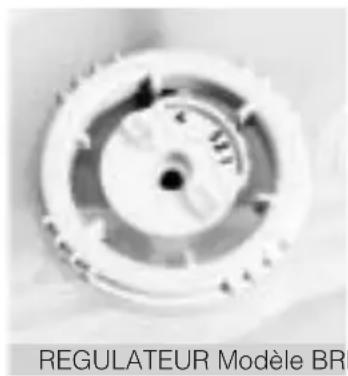

REGULATION MANUELLE

Si vous lave-vaisselle posses sur la partie laterale interieure droite un régulator de Sel comme ceux représentés sur les photos ci-contre (Mod. A-B), il vous faudra positionner le régulateur de Sel sur le chiffre correspondant à la durée de leur eau (Cf. tableau).

Pour selectionner la position adequate,utilisez une piocene de monnaie (Mod.A) ou un tournevis (Mod.B).

Dégrès français	0-13 HF 14-38 HF 39-50 HF 51-63 HF 64-100 HF
Dégrès allomands	0-7 DH 8-21 DH 22-28 DH 29-35 DH 36-56 DH
Position du Régulateur de sel	0	1	2	3	4
DURETE	douce sans sel	normale	moyenne	dure	très dure

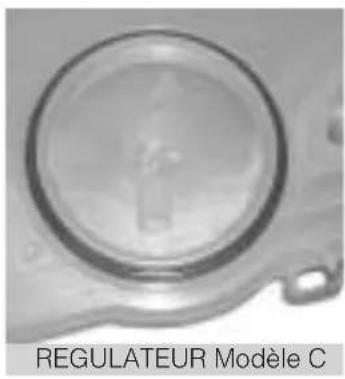

REGULATION ELECTRONIQUE

Sur certains modèles, le régulateur de sel est électrique (pas de signalétique chiffree: Cf. Mod. C sur photo ci-dessus) et son réglages'effectue sur le bandeau de commandes.

Ces modèles disposent de 5 positions de réglage.

1.Appuyez sur la touche Depart Different pendant trois secondes. Le visuel affichera un chiffre, precede de la lettuce "L" (L1).

2.Appuyez sur la touche Depart Différé pour selectionner la quantite de sel souhaitee.

1. Validez votrechoix (consultezle tableau)en appuyant sur la touche Programme.

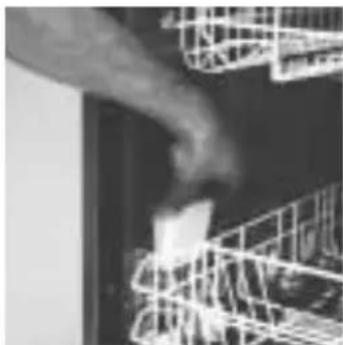

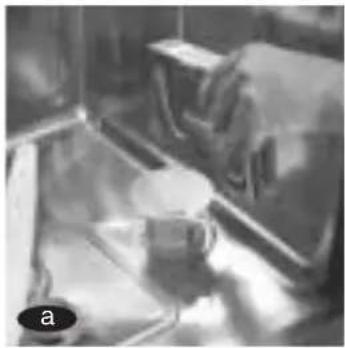

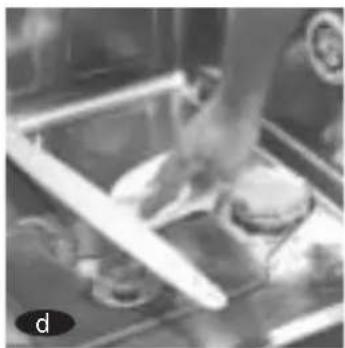

OU METTRE LE SEL REGENERANT

RESERVOIR A SEL

Dégrès français	0-13 HF	14-38 HF	39-50 HF	51-63 HF	64-100 HF
Dégrès allomands	0-7 DH	8-21 DH	22-28 DH	29-35 DH	36-56 DH
Position du régulateur de sel	0	1	2	3	4
DURETE	douce sans sel	normale	moyenne	dure	trés dure

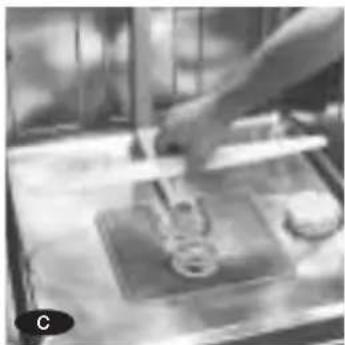

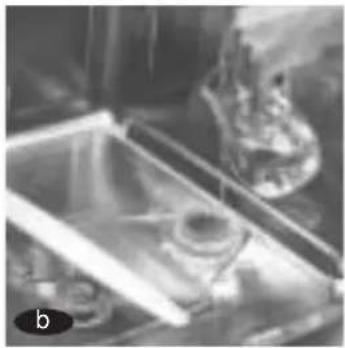

Le lave-vaisselle est équi-pé d'un réservoir à sel situé sur la partie inférieure du lave-vaisselle.

Il n'utilise pas du sel de cuisine, mais un sel spécifique concu pour les lave-vaisselles.

La première fois que vous replírez le réserve à sel, il vous faudra :

Versez le sel en prenant soit de ne pas totalement replir le réservoir

Completz le replissage avec de I'eau.

Remuez avec une cuillere.

Refermez correctement le couvercle et nettoyez les résidus de sel tombés dans la cuve.

L'opération de replissage de sel devra toujours etre réalisée avant un lavage mais jamais après.

Quand faut-il rajouter du sel?

Suivant les modeles, un indicateur optique situé sur le couvercle du réservoir à sel, ou un voyant lumineux logé sur le bandeau de commandes de l'appareil, vous indiquera quand vous doivent remetre du sel.

Il est recommandé de rémettre, tous les quinze jours, la quantité de sel consommée, sans attendre que le voyant lumineux du sel s'allume.

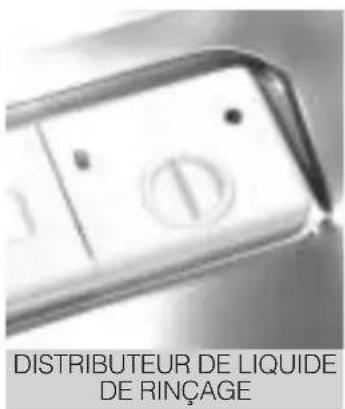

Le liquide de rinceage

facilité le séchage et empeche la déposition de gouttes d'eau sur la visselle à la fin du lavage. Le distributeur de liquide de rincage se trouve à l'intérieur de la porte, à proximé du distributeur de détergent.

Le distributeur dispose d'un doseur à 4 positions permettant de régler la quantité de liquide de rincege à émettre en fonction de la qualité de l'eau (Le distributeur sort d'usine en position 2).

Si vous observez des gouttes d'eau sur la visselle lorsque vous la récupuncture en fin de lavage, veuilleez augmenter le réglage du régulateur du liquide de rincege sur un chiffre plus élevé. Par contre, diminuez ce chiffre si la visselle présente des traces blanchâtres ou colle aux doits.

INDICATEUR OPTIQUE VOYANT

IMPORTANT

N'utilise pas de Sel si vous lave-vaisse n'en a pas besoin. Dans ce cas, I'indicateur lumineux restera allumé en permanence.

• Avec avoir reglé la dose, vous devez replir le distributeur au maximum en prénant soit d'éviter tout débordement. Si cela se produitait, essuyez avec un chiffon le liquide qui aurait débordé.

IMPORTANT

Ce n'est pas partir que vous mettriez beaucoup de liquide de rincege que la vaisselle sera plus propre. Au contraire, trop de liquide peut provoquer l' apparition de tâches sur la vaisselle.

Quand faut-il remetre du liquide de rinceage?

Le lave-vaisselle lui-meme indiquera quand il faudra remetre du liquide derinage.

Unvoyantlumineux, sur le bandeau de commandes, du lave-vaisselle indique qu'il faut remetre du liquide de rincage.

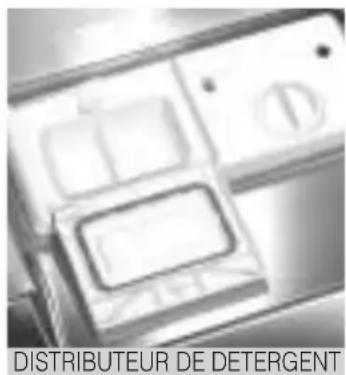

Le détérgent est versé dans un distributeur situé dans la contreporte, à proximé du distributeur de liquide de rincage.

Il existe des détergents sous forme de pastilles, en poudre et liquides.

Vous pourrez consulter la quantite de detergent necessaire dans le tableau de la page 19.

Après avoir versé le détengent, refermez le couvercle du distributeur.

Pour certains programmes il faut verser une partie de la dose de détergent dans le logement situé dans le couvercle du distributeur.

REMARQUE ECOLOGIQUE

L'utilisation d'une quantité de détergent et de liquide de rincege plus grande que nécessaire n'améliore pas les résultats de lavage mais, en plus d'un préjudice économique, nuit à la preservation de l'environnement.

VAISSELLE. TYPES ET MISE EN PLACE

Types de vaisseille

Tous les types de vaisse-elle ne sont pas adaptés pour etre laves dans un lave-vaisse. Il ne faut pas introduire de pieces en bois ou en terre cuite, ni en matière plastique ne résistant pas à la chaleur.

Les couverts inoxy-dables peuvent etre laves sans aucun probleme ;

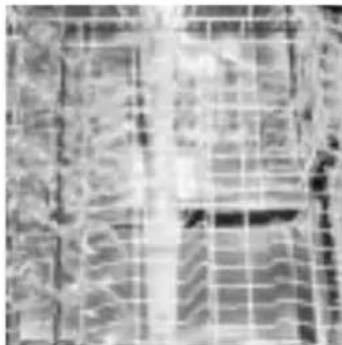

Mise en place de la vaisselle

Il est très important de bien positionner la vaisse dans les paniers pour garantir un lavage parfait.

a

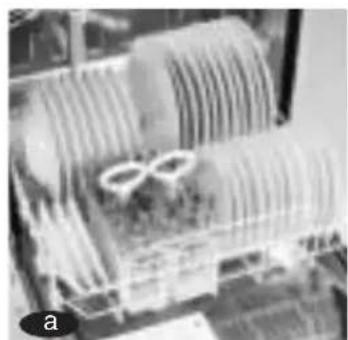

Le panier inférieur

sert aux pieces les plus sales et les plus résistantes : casseroles, plats et assiettes. Assurez-vous qu'il y a suffisamment d'espace entre eux pour que le jet d'eau puisse les arroser. Les casseroles doiventetre positionnées avec la « bouche » vers le bas.

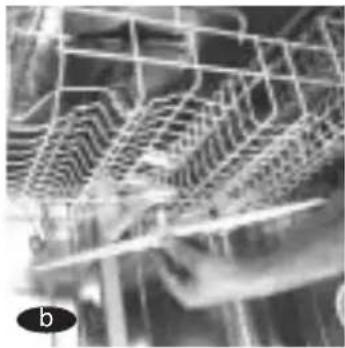

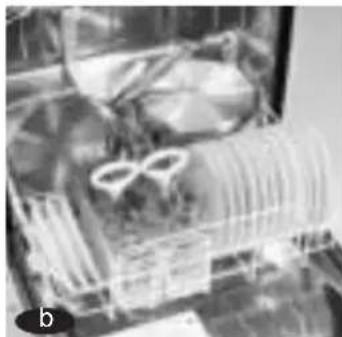

b

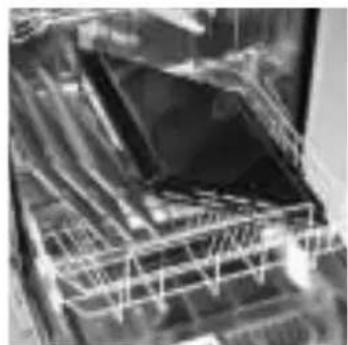

Si vous modèle dispose de supports rabattants, vous pourrez les utiliser dans leur position verticale pour laver des assiettes et dans leur position horizontale pour les pieces plus grandes, telles que des casseroles.

cependant, il convient de faire en sorte que les couverts en argent ne se touchent pas entre eux carils risqueraient de setacher en surface.

Les pieces en aluminium peuvent se décolorer avec le temps.

La decoration peut se terrir sur des pieces en porcelaine qui ne seraient pas de grande qualite.

Ne laver que les verres qui sont lavables en lavevaisselle.

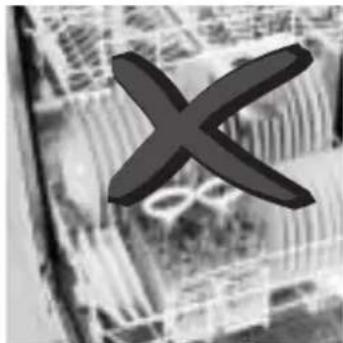

IMPORTANT

Assurez-vous que la vaisse supporte le lavage en lave-vaissette.

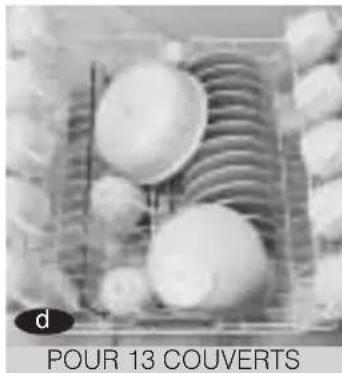

POUR 13 COUVERTS POUR 12 COUVERTS

EN-50242

POSITION VERTICALE

POSITION HORIZONTALE

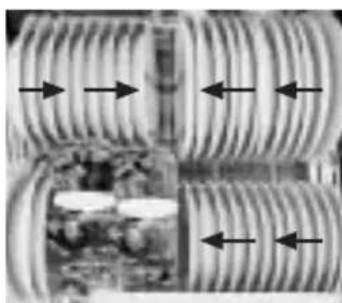

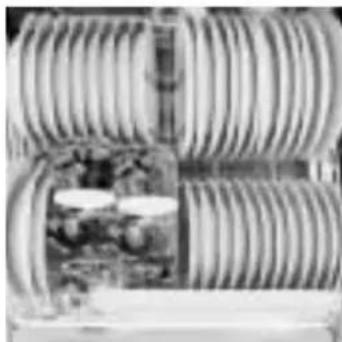

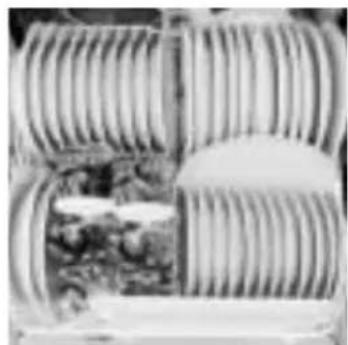

CHARGEMENT DES ASSIETTES

IMPORTANT

Les assiettes creuses sont mises à gauche et les plates à droite. Commencez à charger les assiettes de la partie extérieure du panier vers l'intérieur. Les assiettes ne doivent pas se toucher entre elles.

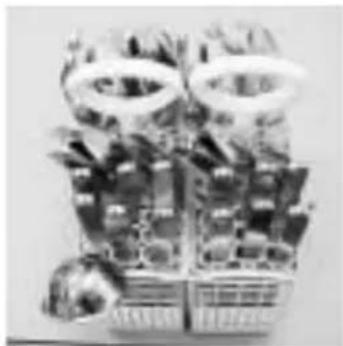

Les couverts, à l'exception des couteaux, doivent être mis dans le panier à couverts en veillant à ce que les manches soient diriges vers le bas.

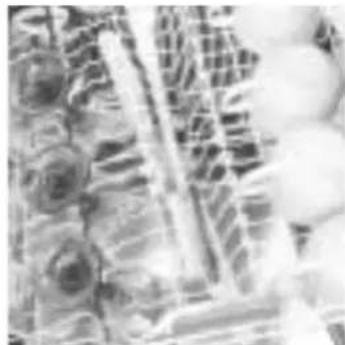

Dans le panier
supérieur, sont
placees les pieces les
plus delicates telles
que des tasses, des
verres, des pieces en
porcelaine, ou en
verre, et des assiettes
de taille standard. Il y
a une zone réservée
aux longs couverts.
De plus, il y a des
supports qui, en
position verticalie,
servent àmettre en
placer des verres à
vin.

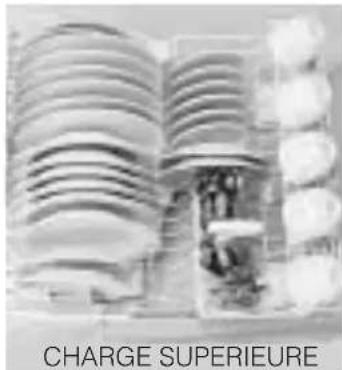

Quand vous choisissez le programme Express, la fonction Supérieure ou Demi-Charge, toute la vaissele doit etre positionnee dans le panier supérieur.

Par contre, lorsque vous selectionnez la fonction Charge Inférieure, seul le panier inférieur devra etre charge

IMPORTANT

Vérifiez qu'avac le lave-vaisselle charge les distributeurs tournent sans obstacles et que les couverts ne génent pas l'ouverture du couvercle du bac de détergent.

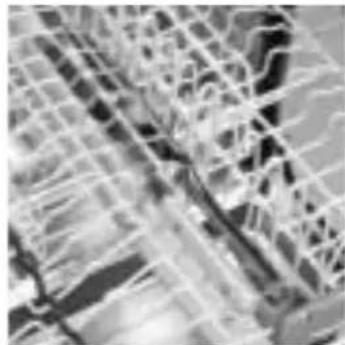

Réglage des paniers

Les paniers peuvent etre régles en fonction du chargement.

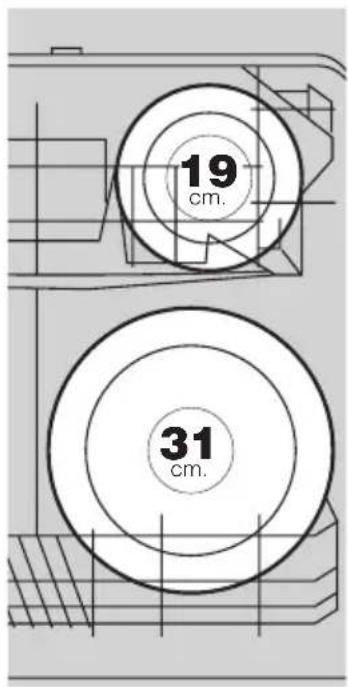

Le panier supérieur peut être positionné à deux hauteurs différentes, afin de permettre le lavage d'assiettes de différentes tailles.

En position haute, vous pourrez laver dans le panier supérieur des assiettes normales de 19 cm. et dans le panier inférieur des assiettes 31 cm. En mettant le panier supérieur en position basse, vous pourrez laver des assiettes de 24 cm. en haut et de 26 cm en bas..

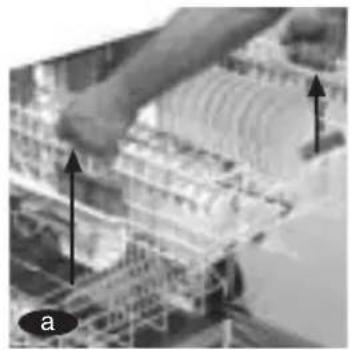

a Panier supérieur modulo A:

Peut se regler sans avoir a le retarder de ses rails, meme avec la vaisselle en place. Pour le monter ou le baisser, vous devrez tirer le panier vers le haut en le prenant par les deux poignees laterales. Assurez-vous que les deux cotes sont a la meme hauteur; si ce n'est pas le cas, mettez le panier de niveau.

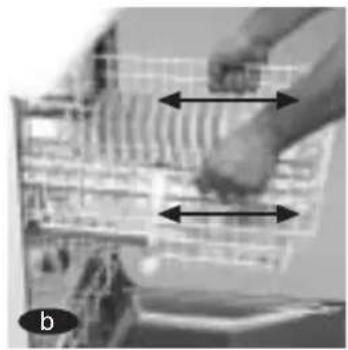

Panier supérieur modele B:

Retirez la butée empêchant les roues du panier de sortir du rail. Tirez le panier vers vous et sortez-le. Installer le panier à la hauteur voulue. Remettre le taquet en place en s'assurant qu'il fasse butée au fond du rail; un "click" sec se fait entendre en fermant.

3

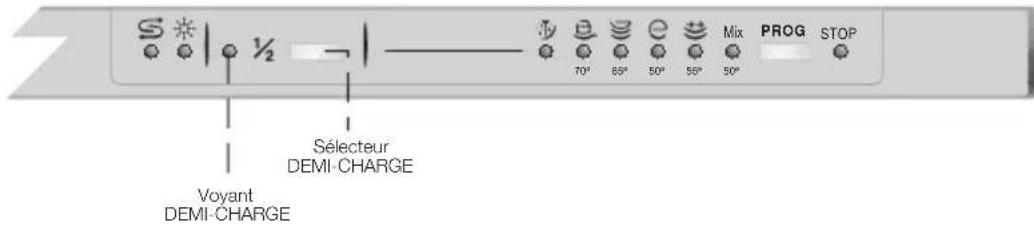

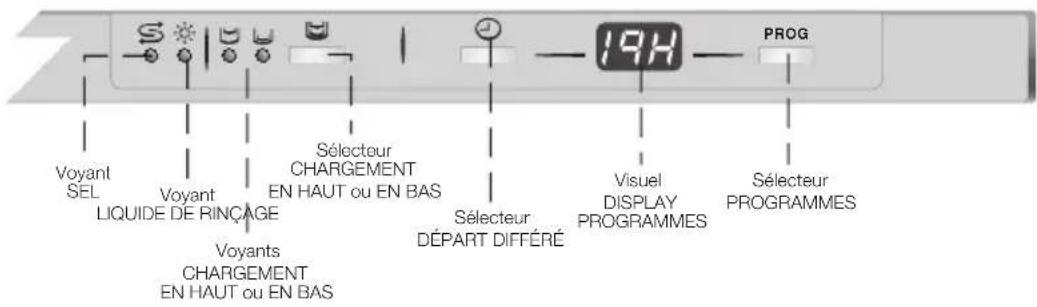

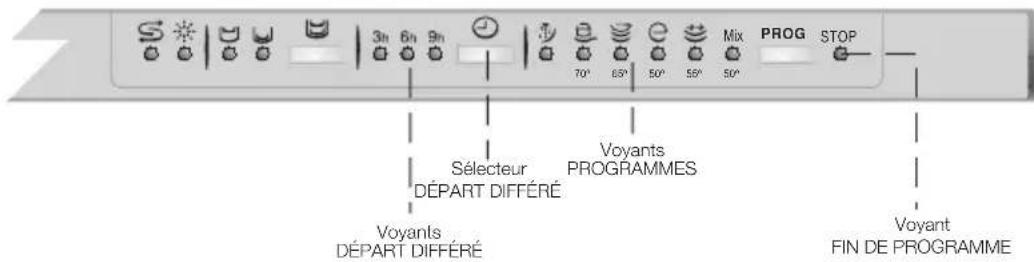

SELECTION DU PROGRAMME DE LAVAGE

Pour selectionner le programme de lavage, procedez comme suit :

a Ouvrez la porte du lave-vaisselle.
b Appuyez sur la touche ON du lave-vaisse.
c Sélectionnez le programme de lavage en appuyant sur la touche PROG.
d Sur les modèles sans visuel, le voyant correspondant au programme selectionné s'allumera. Sur les modèles avec visuel, ce dernier affichera le numéro du programme selectionné, précédé de la dette "P".

PROG

Vouss disposez de plusieurs types de programmes selon le modele de lave-vaisselle :

Il est très important de bien désirir le programme en fonction de la saleté, de la quantité et du type de vaisse.

PROGRAMME	SYMBOLE	TEMPERATURE (°C)	TYPE DE VAISSELLÉ	QUANTITE DE DETERGENT (g)	CONSOMMATION TOTALE kWh/litres *	DUREE APPROXIMATIVE (minutes)
Prélavage P1	#	Froid	Pour laver la vaisselle qui ne va pas ettre lavée immédiatement	Sans détergent	0,0007 KWh 3 litres	7
Intensif P2	#	70	Pour de la vaisselle et des casseroles très sales	25+15	1,4 KWh 13 litres	90
Normal P3	#	65	Pour de la vaisselle sale	25+5	1,2 KWh 13 litres	87
Auto P3		55-65	Pour de la vaisselle sale	25+5	1,2 KWh 13 litres	87
Economique** P4	#	50	Pour de la vaisselle peu sale	25+5	1,05 KWh 13 litres	138
Rapide P5	#	55	Pour de la vaisselle très légèrement sale	25	0,79 KWh 10 litres	51
Mixte P6	Mix	50	Pour de la vaisselle sale et délicate	25+5	0,87 KWh 13 litres	87
Express*** P7	#	40	Pour de la vaisselle très légèrement sale mise dans le panier supérieur	20	0,3 KWh 7,4 litres	15

Une dose de 25 g de détergent en poudre non concentré équivaut à une cuillère à soupe rase et demie ou à une pastille de détergent. Pour les détergents en pastilles et liquides, suive les recommendations du fabriquant de détergent.

• Valeurs pour moteur de 60W et 12 couverts.
  Le programme économique, normalisé suivant EN-50242, est plus long que les autres programmes ; cependant il consomme moins d'énergie et respecte davantage l'environnement. Un voyant lumineux et un bip continu pendant 3 secondes vous indiqueront la fin du programme.
  * Pour le programme Express, il vous faudra utiliser un détergent en poudre ou liquide au pouvoir de dissolution optimal.

4 SELECTION DES FONCTIONS SUPPLEMENTAIRES

Les fonctions supplémentaires de lavage doivent toujours être activées après avoir sélectionné le programme de lavage. Si on change de programme après avoir activé des fonctions supplémentaires, on annule automatiquement les fonctions sélectionnées au préalable.

Ces fonctions permettent d'ajuster au maximum la charge, les temps et les consommations du lavage.

Descriptif des fonctions supplémentaires suivant les modèles :

Touché : Départ différé

Permet de différe le début du lavage. Certains modeles differente le lavage de 3, 6 ou 9 heures. Dans ce cas, si on appuie sur la touche Départ différé, un voyant s'allume pour signaler que l'options est activée.

Sur d'autres modèles, on à le choix de difféérer le lavage, de 1 à 19 heures avec des intervalles d'1 heures. Idéal pour bénéficier du tarif électrique de nuit. Sur ces modèles, en appuyant sur la touche Départ différé, le display indiquera de combien d'heures vous foulez différer le début du lavage.

Touches :Chargement enhaut/bas (Duo-Zone)

N'utilise que la moitié de la capacité du lavevaisselle. Charge Supérieure, dans le panier supérieur, pour les pieces les plus délicates et Charge Inférieure dans le panier inférieur pour des casseroles ou des pièces très sales. Valable pour tous les programmes.

Touche : Demi- charge

Permet de laver une demi-charge dans le panier supérieur uniquement. Valable pour tous les programmes.

IMPORTANT

Si après la sélection des fonctions supplémentaires, vous changez de programme ou appuyez sur la touche ON / OFF, vous annulez toutes les fonctions préalablement sélectionnées.

5 MISE EN MARCHE

Une fois le programme de lavage sélectionné, ainsi que les fonctions additionnelles, fermez la porte du lave-vaisselle et ce dernier se mettra automatiquement en marche.

Lorsque le lave-vaisselle est en marche et que ...
- vous poulez introduire une piece en plus dans le lave-vaisse.
- vous voulez modifier le programme de lavage.

1. Appuyez sur la touche Pause.
2. Introduisez la piece dans le lave-vaiselle et/ou modifiez le programme de lavage.
3. Appuyez sur la touche Départ.

NOTE: Pour des raison de sécurité, le programme tarde quelques secondes à redémarrer.

Sauf si la modification a une incidence sur la durée du programme de lavage sélectionné ou si vous avez activé la fonction de Départ différé, auquel cas vous doivent passer par la touche ON/OFF ( ), pour pouvoir modifier son état. Si vous appuyez sur ON / OFF ( ) pendant le processus de lavage, il vous faudra reprogrammer le lave-vaiselle.

6 FIN DE PROGRAMME

Le programme une fois achéve, le lave-vaisselle émettra un bip continu pendant 3 secondes. Un voyant s'allumera sur le bandeau de commandes de l'appareil, indiquant la fin du lavage.

MODELES VISUEL

COUPURES DE L'ALIMENTATION ELECTRIQUE

En cas de coupure de l'alimentation electrique, lorsque le courant sera rétabli, le lave-vaisselle

reprene da son fonctionnement normal a compter de son point d'arrêt (il possede une

mémoire de 12 heures minimum, suivant les modèles).

8 CONSEILS DE BASE

Il existe toute une série de recommendations qu'il vous faudra toujours prendre en compte. Le bon respect de celles-ci, allongera la durée de vie de votre lave-vaisselle et améliorerera sa qualité de lavage.

a Remplissez le lave-vaisselle. Essayez d'optimiser au maximum la capacité du lave-vaisselle. Vous réduirez ainsi les consommations en eau et en électricité et diminuerez le niveau de bruit émis par votre apparéil.
b Déposez la vaisselle. Pour une qualité de lavage optimale, les bras d'aspersion doivent tourner sans heurter d'obstacles. Veillez également à bien dispose les pieces, afin que le jet d'eau puisse les atteindre.
C Choix du programme. Choisissez bien le programme de lavage, ainsi que les fonctions supplémentaires, selon vos besoins.
Entretien. Nettoyez tous les trois mois les filtres et les bras d'aspersion. Et vérifie que vous les avez correctement remis en place.

MAINTENANCE ET ENTRETIEN DE L'APPAREIL

Il est recommandé de réaliser des opérations périodiques d'entretien pour rallonger la durée de vie de votre lavevaisselle.

Réalisez tous les trois mois les opérations suivantes :

Nettoyage du filtré.
- Entretien des bras d'aspersion
Nettoyage interieur.
Nettoyage extérieur.

Vous rallongerez alsila durée de vie devoitre lave-vaisselle.

IMPORTANT

Laissez le lavevaisselle ouvert durant une période d'absence prolongée afin de permettre à l'air de circuler librement à l'intérieur de la machine.

NETTOYAGE DU FILTRE DE LAVAGE

Le filtré est composé de deux ou trois pieces, (selon les modèles): filtré interieur, filtré extérieur et le protecteur des filtres. Ils se situent dans la partie BASSE du lave-vaisselle sous le panier inférieur.

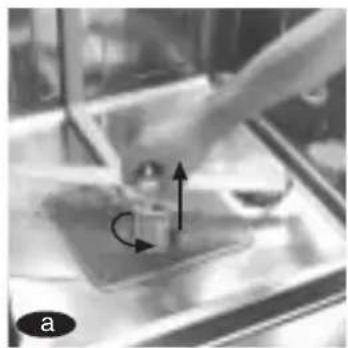

Après avoir retire le panier inférieur, demontez le filtré interieur en le tournant vers la gauche et en le tirant vers le haut.

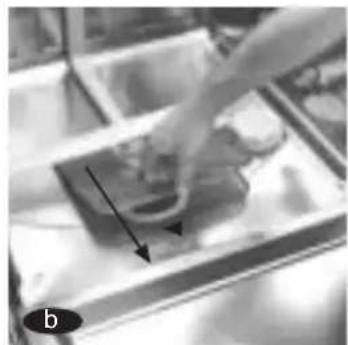

Retirez le filtré extérieur.
Retirez le filtré protecteur (selon les modèles).

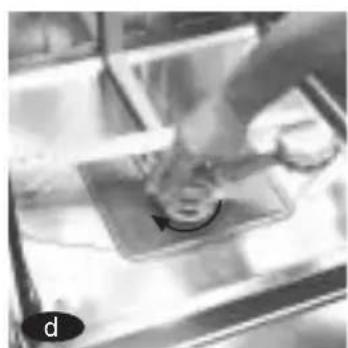

d Il faut impératifement remettre correctement les filtres à leur place. Remettez bien en place le protecteur des filtres. Insérez le filtré extérieur

Dans son logement, Mettez en place le filtré interieur dans son orifice et tournez-le vers la droite jusqu'à buter.

2

NETTOYAGE DES BRAS D'ASPERSION

Le troisième bras d'aspersion (suivant modele), le bras d'aspersion supérieur et lebras d'aspersion inférieurdoivent être nettoyés tousles trois mois.

Démontage des bras d'aspersion:

a

Le troisième bras d'aspersion se demonte en faisant pression vers le haut et en le devissant.

b

Lebrasd'aspersion supérieur est monté sur le panier supérieur. Pourle démonter,il faut le dévisser complètement.

C

Lebrasd'aspersion inférieur se demonte en devissantvers la gauche l'ecrou inférieure et en le tirant vers le haut.

Ils doivent etre lavés sous un jet d'eau a laide d'une éponge qui ne raye pas.

Les gicleurs doivent etre bien propres. Si un giclueur est bouché, il faudra le deboucher.

Montez les bras d'aspersion.

IMPORTANTE

Avant de proceder à toute opération de nettoyage ou de maintenance, il est recommandé de débrancher le lave-vaiselle de la prise électrique

3

NETTOYAGE DE L'INTERIEUR DE L'APPAREIL

Il faut nettoyer le lavevaisselle tous les trois mois pour eliminer les saletés logées dans la machine.

Au lieu d'utiliser du détergent, utilisez du produit spécial nettoyant pour les lave-vaisselle

(suivre les instructions du fabriquant pour son utilisation)

(4)

NETTOYAGE DE L'EXTERIEUR DE L'APPAREIL

Pour nettoyer l'extérieur, utilisez un chiffon impregne d'eau savonneuse. Utilisez des produits qui ne rayent pas et qui ne sont pas abrasifs. Secher avec un chiffon.

IMPORTANT

Par mesure de sécurité, vérifie que la machine n'est pas en marchependant le nettoyage.

DIAGNOSTIC ET SOLUTION AUX PROBLEMES

Si vous détectez un problème dans l'utilisation de votre lave-vaisselle, vous pourrez notamment追究er la solution en consultant les indications qui seront.

Si ce n'est pas le cas, contactez le SERVICE TECHNIQUE auquel vous préciserez au moins les symptômes de la panne que vous constatez.

PROBLEMES TECHNIQUES OU FONCTIONNELS

Lorsque le lave-vaisselle détecte un dysfonctionnement, il vous avertit à l'aide de signaux sonores ou visuels, suivant le modele.

Un tableau identifiant les incidents est situé sur le bord supérieur de la porte du lave-vaiselle.

(F1) Modèles avec écran « display ». Sur ces modèles, le dysfonctionnement est identifié par la dette «F» suivé d'un numéro (de 1 a 9).

1 Modeles sans écran « display ». En cas de dysfonctionnement, le lave-vaisselle émettra une série de bips qui stopperont pendant sept secondes et reprendront ensuite. Vous pourrez identifier le type de dysfonctionnement en comptant le nombre de bips (1 bip, Porte ouverte; 2 bips, l'eau n'arrive pas; et ainsi de suite).

Pour que le lave-vaisselle arrête d'émettre des bips, appuyer sur la touche Départ/Pause.

Selon le type de dysfonctionnement, contactez le Service Technique.

DYSFONCTIONNEMENT	MODELE AVEC DISPLAY	MODELE SANS DISPLAY
		Nb. BIPS
Fermer la porte F1 1
Pas d'entree eau F2 2
Ne vidange eau F3 3
Deborde F4 4
Surchauffe F5 5
Ne chauffe pas F6 6
Detecte pas temp F7 7
Pas pression eau F8 8
Ne distribue pas F9 9

Pourquoi le lave-vaisselle ne se met pas en fonction ?

Vériifier si :

• Il n'y a pas de tension sur le réseau électrique.
  -La prise de courant n'est pas bien enforcée.
• Les fusibles de l'installation électrique ont «saute».
• Le lave-vaisselle n'est pas branché.
• Vous n'avez pas appuyé sur la touche On / Off (l'indicateur lumineux de cette touche doit être allumé de façon permanente).
  -La portedu lave-vaisselle est mal fermée.
• Vous n'avez pas appuyé sur la touche Départ.

Le lave-vaisse se met en fonction mais l'eau n'arrive pas

Vérifier si :

• Il n'y a pas d'eau dans le réseau.
• Le robinet d'arrivée d'eau est fermé.
• Le filtr de l'électrovanne d'arrivée d'eau est bouché.

Il ne vidange pas, l'eau reste dans la cuve

Vérifier si :

• Le tuyau de vidange est mal installé ou fixé par un collier à la vidange fixe.
• Le tuyau de vidange est bouché ou plié.
• Les filtres sont bouchés.
• Le programme sélectionné n'est pas encore terminé.

- Levoyant de manque de Sel regénérant ne s'éteint pas

Vérifier si :

• Il manque du sel. Si oui, rajoutez du sel et remuez avec une cuillere.
• La durée de l'eau n'est pas supérieure à 7DH auquel cas vous n'avez donc pas besoin d'utiliser de sel. Dans ce cas, le voyageant restera toujours allumé.

- Des traces de détérgent restent dans le distributeur ou sur la contre-porte

Vérifier si :

• Un élément de vaisselle empêche l'ouverture du distributeur.
• Le dédTergent est périmé ou est impropre au lavage en machine à laver la vaisselle.
• Les bras d'aspersion heurtent une piece de vaisselle.
• Les giclleurs des bras d'aspersion sont obstrués.
• Le distributeur de dédTergent était humide lorsque vous avez mis le dédTergent. Le distributeur doit être sec.

- Formation de mousse inhabituelle à l'intérieur de la cuve :

• Vous avez utilisé du détergent pour lavage à la main au lieu de détergent spécial lavevaisselle.

- Consomme beaucoup de Sel regénérant

Vérifier si :

• Le couvercle du réservoir à Sel n'est pas bien fermé.
• Le niveau de consommation de Sel n'est pas bien régle.

Le lave-vaissele émet des bruits bizarres

Vérifier si :

• Vous n'avez pas correctement positionné la vaisselle.
• Les bras d'aspersion heurtent une piece de vaisselle.

Restes de saleté ou résidus d'aliments sur la vaisse

Vérifier si :

• Le filtr de lavage est mal positionné, sale ou bouché.
• Les giclleurs des bras d'aspersion sont sales ou les bras d'aspersion sont bloqués par une piece de vaisselle.
• Le dédTangent n'est pas conforme ou est insuffisant.
• La vaisse n'est correctement positionné. Certaines pieces se touchent entre elles.
• Les paniers sont trop charges.
• Le programme de lavage sélectionné n'est pas ajustat.
  -La vidange est bloqué.
• des résidus d'aliments trop secs collent à la vaisse.

La vaisse sort blanchetre

Vérifier si :

• Pas assez de détergent ou de liquide de rincege.
• Le couvercle du réservoir à Sel est mal fermé.
• Le réservoir à Sel n'a plus d'eau ni de sel.
  -Ladoucisseur n'est pas bien regle en fonction de la durete de I'eau.
• Un détermagent sans phosphate a été utilisé. Faites un essai avec un détermagent avec phosphate.

La vaisse n'est pas bien sèche

Vérifier si :
- Il manque du liquide de rinceage.
-La régulation du liquide de rincege n'est pas adequate.
-La vaisse est mal positionnee.
-La vaisse a ete retirée trop tout.
- Le programme de lavage n'est pas celui qui convient.

Le verre ou le cristal dessort avec un aspect laiteux ou rayé

Vérifier si :

• Les pièces ne sont pas lavables en lave-vaisselle.

• Le dédTérgent ne convient pas.

• Le verre ou le cristal dessort avec un aspect opaque

• Il manque de liquide de rinceage.

• Les verres et les couverts dessont voils et les verres prsentent un aspect métallique

Dosage excessif de liquide de rincage.

- Les pieces en acier inoxydable ou en acier fin sont tachées

Vérifier si :

• Les pièces ne sont pas lavables en lave-vaisselle.
  -La vaisse n'est pas bien positionnnee.
• Trop de détermagent utilisé pour le lavage.
• Acier de qualité faible.
• Il y a trop de Sel dans l'eau de lavage. Refermez bien le couvercle du réservoir à sel.

INFORMATION POUR LA CORRECTE GESTION DES DÉCHETS D'APPEARIS ÉLECTRIQUES ET ÉLECTRONIQUES

A la fin de la vie utile de l'appareil, ce dernier ne doit pas etre éliminé mélange aux ordures menagères brutes.

Il peut être porté, sans coût additionnel, aux centres spécifiques de collecte, agrés par les administrations locales, ou aux prestataires qui facilitent ce service. L'élimination séparée d'un déchet d'électroménager permet d'eviter d'eventuelles conséquences négatives pour l'environnement et la santé, dérivées d'une élimination inadéquate, tout en facilitant le traitement et le recyclage des materiaux qu'il contient, avec la considérable économique d'énergie et de ressources que cela implique.

Afin de souligner l'obligation de collaborer à la collecte sélective, le marquage ci-dessus apposé sur le produit visse à rappeler la non-utilisation des conteneurs traditionnels pour son élimination.

Pour davantage d'information, contacter les autorités locales ou votre revendeur.
