LF0731T - Lavastoviglie FAGOR - Manuale utente e istruzioni gratuiti

Marca	Fagor
Modello	LF0731T
Tipo di prodotto	Lavastoviglie da incasso
Capacità	13 coperti (secondo norma EN-50242)
Programmi di lavaggio	Prelavaggio, Intensivo (70°C), Normale (65°C), Auto (55-65°C), Economico (50°C), Rapido (55°C), Misto (50°C), Express (40°C)
Funzioni aggiuntive	Avvio ritardato (3, 6, 9 h o 1-19 h a seconda del modello), Mezzo carico, Carico superiore/inferiore
Pressione acqua richiesta	0,5 - 10 bar (0,05 - 1 MPa)
Temperatura massima acqua calda (opzione)	60°C
Consumo d'acqua (programma Economico)	13 litri
Consumo energetico (programma Economico)	1,05 kWh
Durata indicativa (programma Economico)	138 minuti
Regolazione della durezza dell'acqua	Manuale o elettronica secondo versione
Distributore di liquido di risciacquo	Sì, con regolazione su 4 posizioni
Serbatoio del sale rigenerante	Sì, con indicatore di livello
Peso del pannello porta (max/min)	6,5 kg / 3 kg

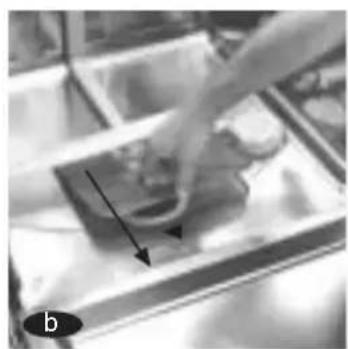

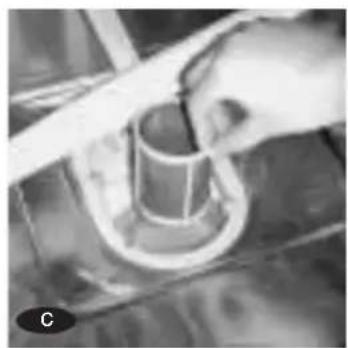

Pulizia dei filtri	Ogni 3 mesi

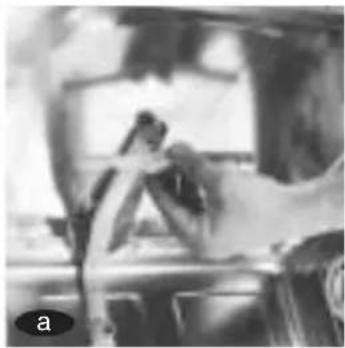

Pulizia dei bracci di irrigazione	Ogni 3 mesi
Sicurezza elettrica	Collegamento a una presa con messa a terra obbligatorio

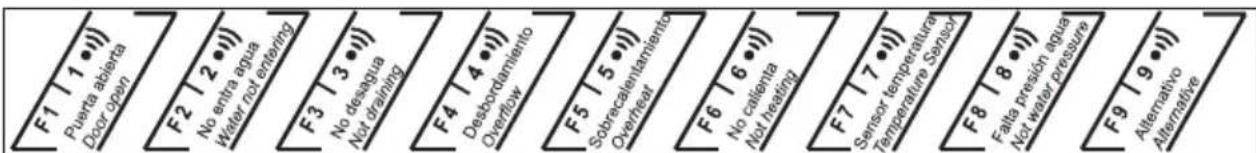

Indicatore di malfunzionamento	Visualizzazione codici F1 a F9 (modelli con display) o segnali acustici
Servizio post-vendita	Contattare il servizio tecnico autorizzato

Domande frequenti - LF0731T FAGOR

Perché la lavastoviglie non si accende?

Verificare che l'apparecchio sia collegato, che la presa di corrente sia alimentata, che i fusibili non siano saltati, che il tasto On/Off sia acceso, che la porta sia ben chiusa e che abbiate premuto Avvio.

Cosa fare se l'acqua non arriva nella lavastoviglie?

Verificare che il rubinetto di alimentazione dell'acqua sia aperto, che ci sia acqua nella rete e che il filtro dell'elettrovalvola di alimentazione non sia ostruito.

Perché l'acqua non si scarica e rimane nella vasca?

Verificare che il tubo di scarico non sia piegato o ostruito, che sia ben fissato all'uscita di scarico e che i filtri non siano ostruiti. Assicurarsi anche che il programma non sia ancora terminato.

Cosa fare se la spia di mancanza sale rimane accesa?

Aggiungere sale rigenerante specifico e mescolare con un cucchiaio. Se la durezza dell'acqua è inferiore a 7°dH, non è necessario il sale e la spia rimarrà accesa permanentemente.

Perché residui di detersivo rimangono nel distributore?

Verificare che nessun elemento di stoviglie impedisca l'apertura del distributore, che il detersivo non sia scaduto, che i bracci di irrigazione non urtino le stoviglie e che il distributore fosse asciutto prima di mettere il detersivo.

Perché c'è schiuma insolita nella vasca?

Probabilmente avete usato detersivo per lavaggio a mano invece di un detersivo speciale per lavastoviglie. Utilizzare solo prodotti adatti.

Perché le stoviglie escono con residui o sporco?

Verificare che i filtri siano puliti e ben posizionati, che i bracci di irrigazione non siano ostruiti, che la quantità di detersivo sia sufficiente, che le stoviglie siano ben posizionate (non si tocchino) e che il programma scelto sia adatto al grado di sporco.

Perché le stoviglie escono biancastre?

Ciò può essere dovuto a una mancanza di detersivo o di liquido di risciacquo, a un coperchio del serbatoio del sale mal chiuso, a un addolcitore mal regolato o all'uso di un detersivo senza fosfati. Provare a regolare le impostazioni.

Perché le stoviglie non sono ben asciutte?

Verificare il livello del liquido di risciacquo, la regolazione del dosatore, il posizionamento delle stoviglie e che non abbiate rimosso le stoviglie troppo presto dopo la fine del programma.

Cosa fare se la lavastoviglie emette segnali acustici e mostra un codice di errore?

Consultare la tabella dei malfunzionamenti sul bordo superiore della porta. I codici F1 a F9 (modelli con display) o il numero di segnali acustici indicano il guasto. Ad esempio, 1 segnale acustico = porta aperta, 2 segnali acustici = nessuna alimentazione d'acqua. Premere Avvio/Pausa per fermare i segnali acustici e contattare il servizio tecnico se necessario.

MANUALE UTENTE LF0731T FAGOR

ISTALLAZIONE E MONTAGGIO 28

USO DELL'APPARECCHIO E CONSIGLI PRATICI 34

MANUTENZIONE E PULIZIA DELL'APPARECCHIO 45

INDIVIDUAZIONE E SOLUZIONE DEI PROBLEMI 47

NEDERLANDS

INSTALLATIE EN MONTAGE 51

GEBRUK VAN HET APPARAAT EN PRAKTISCHE ADVIEZEN 57

ONDERHOUD EN SCHOONMAKEN VAN HET APPARAAT 68

PROBLEM OPSPOREN EN OPOSSEN 70

EAAHNIKA

EIGATAA TAAH KAI MONTAPIIEMA 74

XPHSHTSEYKKEAIIPAKTIKESYMBOYE 80

SYNTHPHSH KAI KAΘAPIΣMO Σ THE Σ YΣKEYH Σ 91

ENTOIIEMO KAI EIIAYH IPOBAHMATN 93

INSTALLATION ET MONTAGE

1 DEBALLAGE DU LAVE-VAISSELL

DEBALLAGE

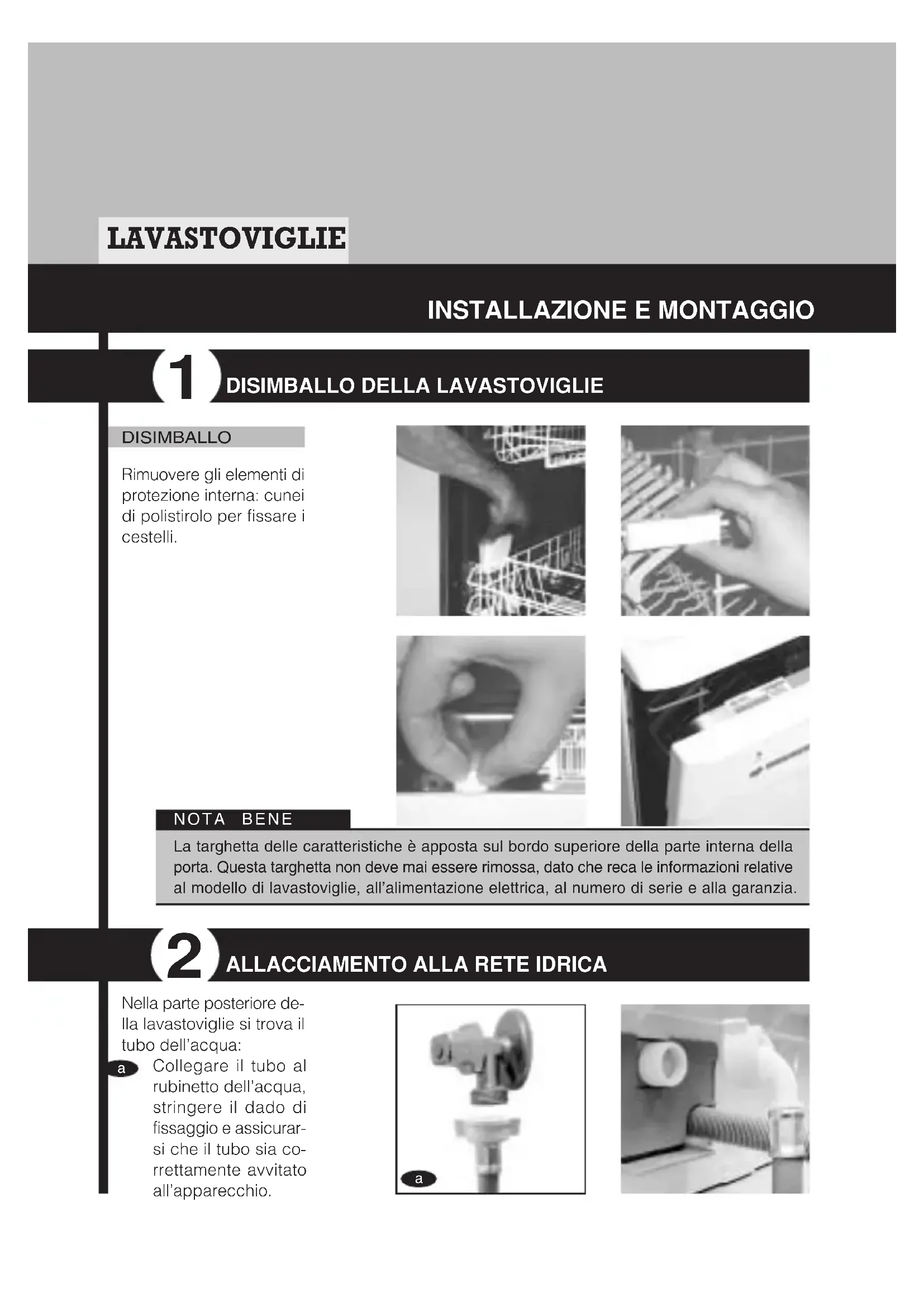

INSTALLAZIONE E MONTAGGIO

1 DISIMBALLO DELLA LAVASTOVIGLIE

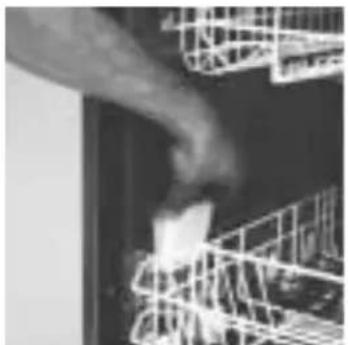

DISIMBALLO

Rimuovere gli elementi di protezione interna: cunei di polistirolo per fissare i cestelli.

NOTABENE

La targhetta delle caratteristiche è apposta sul bordo superiore della parte interna della porta. Questa targhetta non deve mai essere rimossa, dato che reca le informazioni relative al modello di lavastoviglia, all'alimentazione elettrica, al numero di seri e alla garanzia.

Nella parte posteriore della lavastoviglie si trova il tubo dell'acqua:

Collegare il tubo al rubinetto dell'acqua, stringere il dato di fissaggio e assicurarsi che il tubo sia correttamente avvitato all'apparecchio.

Il tubo deve passare tra la parete e lo zoccolo inferiore della lavastoviglie (b1),allo scopo di evitare strozzature o una tensioneccessiva del tubo (b2).

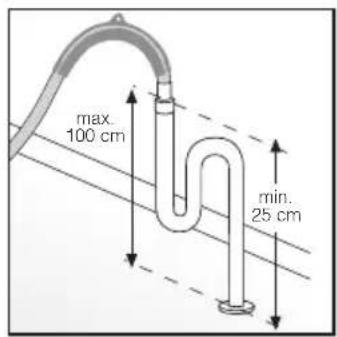

Si consiglia di predisporre un'uscita di scarico fissa, ad una distanza dal pavimento compresa tra 25 e 100 cm.

Evitare che il tubo di scarico resti intrappolato e che presenti pieghe o strozzature.

b1

m - 1 0 ;

Se la lavastoviglie dispone di presa per l'acqua calda, collegare il tubo al rubinetto dell'acqua calda. In quello caso, la temperature massima non deve essere superiore a 60^ C. Se si usa quello tipo di alimentazione idrica, occorre ricordare che potrebbe averre delle ripercussioni sul lavaggio e sull'asciugatura.

NOTABENE

É importante che il gomito del tubo di scarico sia fissato correttamente all'uscita per evitarne la caduta e il seguente rischio di allagamento. La pressione di funzionamento dell'acqua (minima e massima) deve essere compresa tra 0,5-10 bar (0,05 e 1 MPa).

3

CONNECTION ELETTRICA

Prima di eseguire le connessioni elettriche, consultare la targhetta delle caratteristiche situata sul bordo superiore della porta. Assicurarsi che la tensione che arrivava alla presa di corrente coincida con那一 bella riportata sulla targhetta.

NOTABENE

E molto importante che la lavastoviglie sa学习成绩 ad una presa munita di messa a terra. L'impianto elettrico, la presa di corrente, i fusibili o l'interruttore automatico e il contatore devono essere dimensionati per la potenza massima riportata sull'etichetta delle caratteristiche. In caso di danneggiamento del cavo di alimentazione, la sostituzione devese essere eseguita esclusivamente dal costruttore, dal servizio post-vendita (SAT) o da personale autorizzato. In caso di incasso e di integrazione, la spina deve essere accessibile dopo l'infallazione.

Per installare una lavastoviglie integrabile;

TOP

a

Se il top è in legno,
inserire la protezione di
plastica fatto il top, per
impedire che il vapore
possa danneggiare
questa zona.

b

Collocare la squadre anteriori nella lavastoviglie allo scopo di fissarla ai mobili contigui o al piano cucina (vedi punto k, pag. 31).

Per incassare l'apparecchio in una fila di mobili con un unico zoccolo, allentare i supporti della base e rimuoverli.

d

Prima di insere la lavastoviglia nel vano, avvincinarla al top e sollevarla girando i piedini posteriori fino a lasciare uno spazio di circa 3 millimetri dal top.

e

Regolare l'altezza richiesta con i piedini anteriori. Alcuni modelli integrabili dispongono di un'astina che consente di livillare il piedino posteriore alla parte frontale.

PORTA

Viene fornita una mascherina con le istruzioni di montaggio.

Sistemare la mascherina, fissarla e segnare la posizione dei fori.

Perforare con una punta di 2,5 mm ed avvitare i supporti (pare curva verso il basso) al rivestimento.

Prendere il rivestimento della porta e incastrare i supporti nelle apposite sedi della porta. Tirare verso il basso, assicurandosi che sia fissato correttamente e livellato con la parte superiore della porta.

Aprière lentamente la porta della lavastoviglia sostenendo il rivestimento e quindi fissarlo con le viti facendo attenzione all'allineamento del pannello con la porta.

Se le molle della porta non presentano una forza sufficiente, compensarla con le due viti aggintive fornite in dotazione nel sacchetto degli accessori. Inserire la lavastoviglie nel vano. Regolare l'altezza dell'apparecchio finché la parte superiore dello stesso non è a fatto con il piano inferiore del mobile da cucina.

Incastrare lo zoccolo del mobile da una volta ottenuata la misura richiesta, eventualmente segandolo.

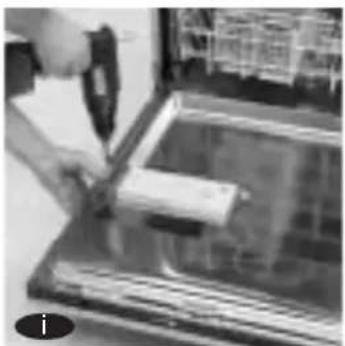

Fissare la lavastoviglie al top se quest'ultimo e in legno. Se invece è di granito, fissare la lavastoviglie ai mobili adiacenti.

NOTABENE

Il peso massimo e minimo consigliato del rivestimentoporta da sistemare sulla lavastoviglie è il seguente: Massimo: 6,5 kg. Minimo: 3 kg.

NOTABENE

Occorre lasciare almeno due millimetri di spazio tra la lavastoviglie e i lati dei mobili o altri elettrodomestici.

Per l'installatione dei modelli integrabili inox, tenereconto delle seguenti istruzioni.

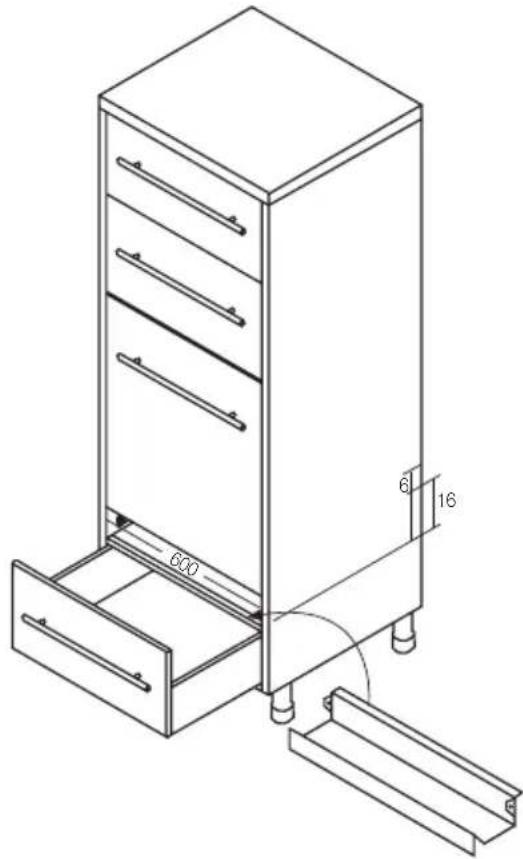

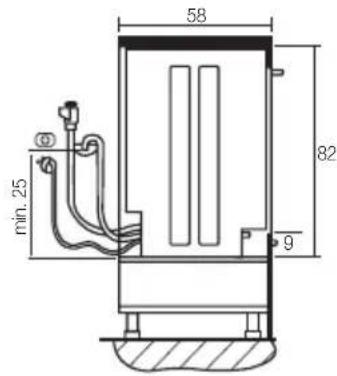

Integrabile a colonna

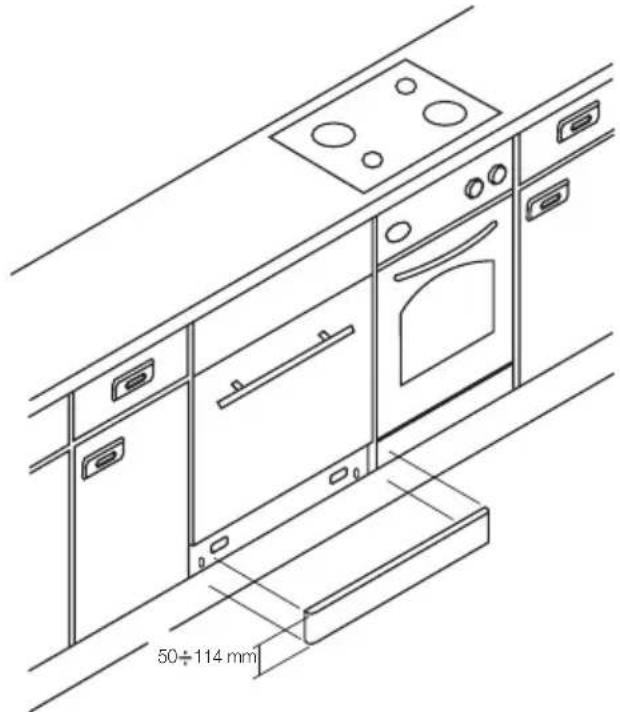

Integrabile除去iltop

5 PULIZIA PRELIMINARE

Una volta installata la lavastoviglie, si consiglia di effettuare una pulizia preliminare:

a

Aprière la porta della lavastoviglie.

b

Premere il tasto ON sulla lavastoviglie.

C

Selezionare il programma 1 (prelavaggio),enza stoviglie né detersivo.

d

Chiudere la porta: la lavastoviglie si mette in moto automaticamente.

Tutto ciò serve a verificare l'installazione, le connessioni e lo scarico, oltre a pulire completingamente l'interno dell'apparecchio prima di eseguire un programma di lavaggio.

1. Premere il tasto della Partenza differita per tre secondi, sul display compare cosi un numero preceduto alla lettera "L" (L1).
2. Premere il tasto della Partenza differita per selezionare il livello di sale necessario.
3. Confermare la selezione (vedi tabella) con il tasto Programma.

La lavastoviglie provvede ad indicate quando è necessario ripristinare il livello

USO DELL'APPARECCHIO E CONSIGLI PRATICI

DUREZZA DELL'ACQUA, SALE, BRILLANTANTE E DETERSIVO

Regolazione della durezza dell'acqua. Prima di fare funzionare la lavastoviglie, occorre determinare la durezza dell'acqua della zona. Per ottenere queste informazioni, rivolgersi all'Entegerogatore dell'acqua potabile, al Comune, al Servizio di Assistenza Tecnica oppure usare la striscia "Aquadur" in dotazione.

Épossible che non sia necessario usare il sale. In tal caso, passare direttamente al capitolo dedicato al Brillantante.

L'acqua contiene calcare. La durezza dell'acqua è proporzionalmente legata al contentuto di calcare. Per evitare che il calcare danneggi la lavastoviglie, quest'ultima è dotata di decalcificatore che elimina il calcare dall'acqua, rendendola adatta al lavaggio. Questo decalcificatore funziona con il sale.

Regolazione della quantità di sale

La lavastoviglie è munita di un regolatore del sale che, a seconda del modello, può essere manuale o elettronico.

REGOLAZIONEMANUALE

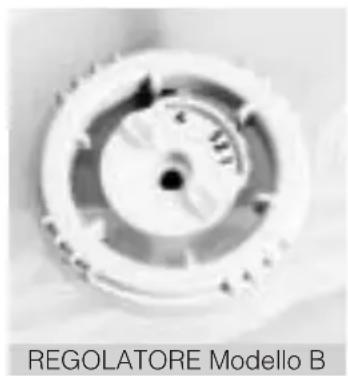

Se la lavastoviglie presenta sulla fiancata laterale interna un regolatore del sale come quelli che compaiono nelle fotografie (Mod. A-B), occorre posizionare il regolatore del sale sul numero che coincide con la durezza dell'accua (vedi tabella).

Per selezionare la posizione richiesta, usare una moneta (Mod. A) o un cacciavite (Mod. B).

Gradi francesi	0-13 HF 14-38 HF 39-50 HF 51-63 HF				64-100 HF
Gradi tedeschi	0-7 DH 8-21 DH 22-28 DH 29-35 DH				36-56 DH
Posizione del regolatore del sale	0	1	2	3	4
DUREZZA	dolce penza sale	normale	media	dura	molto dura

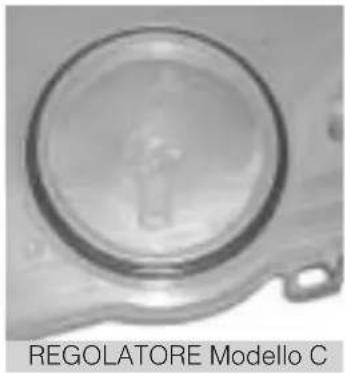

REGOLAZIONE ELETTRONICA

In alcuni modelli il regolatore del sale è elettronico (non presenta la numerazione: vedi Mod. C nella fotto a bianco) e occorre effettuare la regolazione dal cruscotto.

In questi modelli vi sono 5 posizioni di regolazione.

1.Premere il tasto della Partenza differita per tre secondi, sul display compare cosi un numero preceduto alla lettera "L" (L1).
2.Premere il tasto della Partenza differita per selezionare il livello di sale necessario.
3.Confermare la selezione (vedi tabella) con il tasting Programma.

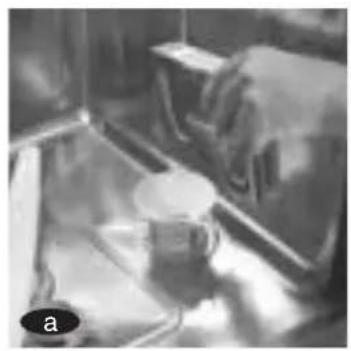

DOVE VERSARE IL SALE

Quando si riempie il serbatoio del sale per la primaolta, occorre:

a Versare il sale senza riempirlo del tutto.

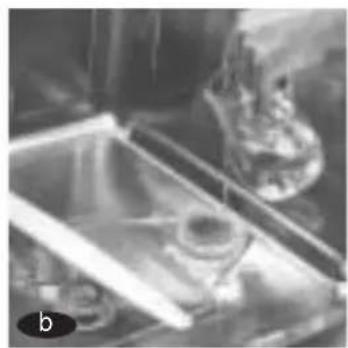

b Completare con ac-qua.
c Mescolare con un cucchiaio.

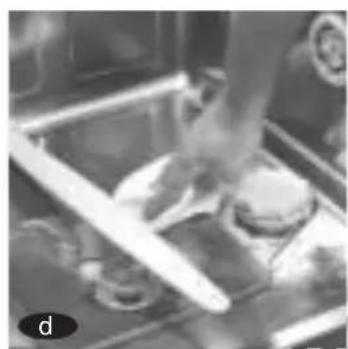

d Chiudere bene il tappo e pulire gli eventuali residui di sale fuori dal serbatoio.

Il riempimento del serbatoio del sale deve essere effettuato sempre prima di un lavaggio e mai dopo.

PROG

Gradi francesi	0-13 HF	14-38 HF	39-50 HF	51-63 HF	64-100 HF
Gradi tedeschi	0-7 DH	8-21 DH	22-28 DH	29-35 DH	36-56 DH
Posizione del regolatore del sale	0	1	2	3	4
DUREZZA	dolce penza sale	normale	media	dura	molto dura

La lavastoviglie è munita di un serbatoio del sale situato nella parte inferiore della stessa.

Il sale non deve essere quello normale da cucina, ma specifico per lavastoviglie.

Quando occorre ripristinare il livello del sale?

A seconda dei modelli, un visore ottico situato sul coperchio del serbatoio del sale, o una spia luminosa sul cruscotto dell'apparecchio indicano l'esaurimento del sale.

Si consiglia di ripristinare il livello di sale agli 15 giorni,enza attendere che si accenda la relativa spia.

VISORE OTTICO SPIA

NOTABENE

Non si deve usare il sale se la lavastoviglie non ne ha bisogno. In tal caso, la spia luminosa resta permanentemente accesa.

Il brillante facilita l'asciugatura ed evita che le stoviglie presentino gocce d'acqua dopo il lavaggio. Il serbatoio del brillante si trova all'interno della porta, accanto alla vaschetta del detersivo.

Il serbatoio dispone di un dosatore con 4 posizioni per la regolazione dell'erogazione del brillantante a seconda della qualità dell'acqua (viene impostato in fabbrica sulla posizione 2).

Se si osserva la presenza di gocce sulle stoviglia, augmentare la numerozione del regolatore del brillantante. Diminuire,invece la numerozione se le stoviglia presentano righe biancastre o appiccicose.

a Una volta impostata la dose, riempire completeness il serbatoio,enza farlo traboccare. In caso di fuoriuscita del brillantante, pulire con un panno.

DOSATORE

Ai fini alla pulizia delle stoviglie, non serve impostare una maggiore quantita di brillantante, Al contrario, le stoviglie possono presentare macchie per effesso di prodotto.

Quando occorre riempire il serbatoio del brillante?

La lavastoviglie provede ad indicate quando è necessario ripristinare il livello di brillantante. L'accensione della spia sul cruscotto della lavastoviglie indica quando è necessario aggiungere il brillantante.

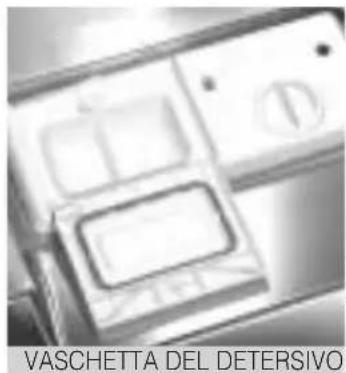

Il detersivo va versato nell'apposita vaschetta situata all'interno della porta, vicino al serbatoio del brillantante.

Vi sono detersivi in polvere, liquidi o in pastiglie.

Per la quantità di detersivo,
vedi la tabella a pag. 42

Una volta versato il detersivo, richiudere il coperchio della vaschetta.

Alcuni programmi richiedono anche l'immissione di una parte della dose nell'apposita sede sul coperchio della vaschetta.

NOTA ECOLOGICA

L'uso di una quantità di detersivo e di brillante superiore a quale necessaria non serve a migliorare i risultati di lavaggio e,及其他 a comportare una spesa magiore, incide negativamente sull'ambiente.

(2)

STOVIGLIE. TIPI E SISTEMAZIONE

Non tutte le stoviglie si possono lavare in lavastoviglie. Si consiglia di non lavare in lavastoviglie i pezzi in legno o terracotta, ne in plastica non resistente al calore.

Le posate inossidabili si possono lavare senza alcun problema; tuttavia

Sistemazione delle stoviglie

É molto importante sistemare correttamente le stoviglie nei cestelli per garantirne il lavaggio ottimale.

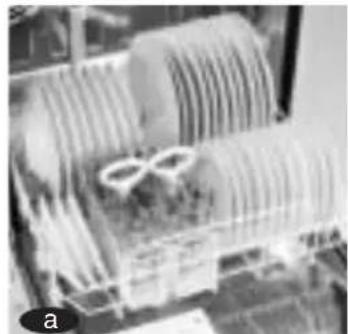

a

Il cestello inferio

re è destinato ai pezzi più sporchi e resistenti; pentole, piatti da portata e piatti. Assicurarsi che tra le stoviglie vi sia uno spazio sufficiente per poter essere raggiunte dal getto d'acqua. Le pentole vanno sistmate capovolte.

b

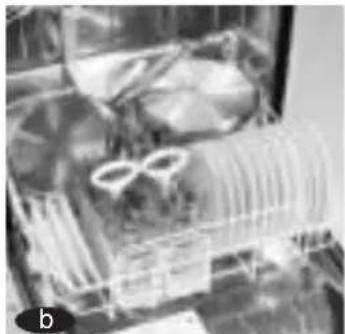

Se la lavastoviglia dispone di supporti reclinabili, gli stessi si possono usare in posizione verticale per la系統azione dei piatti oppure in posizione orizzontale per sistemarepezzi grossi come le pentole.

occorre evitare che le posate d'argento stiano a contatto tra di loro, dato che altrimenti potrebbero comparire delle macchie.

I pezzi in alluminio si possono decolorare con l'andar del tempo.

I disegni della porcellana decorata si possonsolorire se non sono di prima qualità.

Lavare in lavastoviglie solo la cristalleria adatta a quello tipo di lavaggio.

NOTABENE

Assicurarsi che le stoviglie si possano lavare in lavastoviglie.

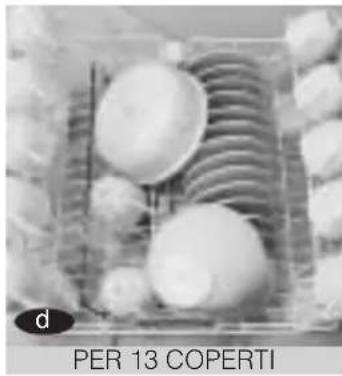

PER 13 COPERTI PER 12 COPERTI

EN-50242

POSIZIONE VERTICAL

POSIZIONE ORIZZONTALE

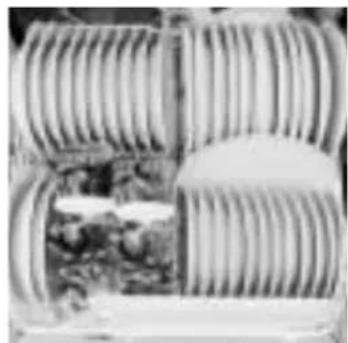

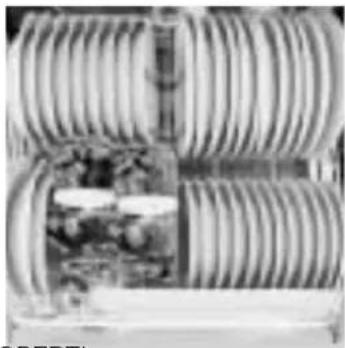

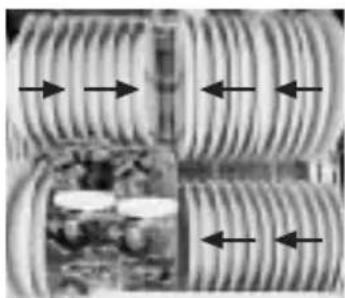

SISTEMAZIONE DEI PIATTI

NOTABENE

I piatti fondi vanno sistemat i sinistra e quelli piani a destra. Cominciare l'inserimento dei piatti dall'esterno del cestello verso l'interno. I piatti non devono toccarsi tra di loro.

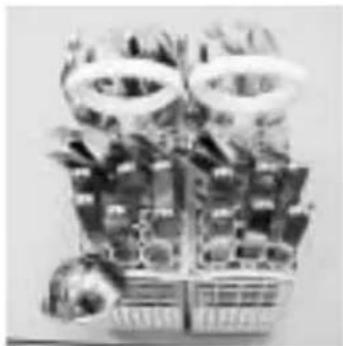

Le posate, eccetto i coltelli, devono essere sistemati nell'apposto cestello con il manico rivolto verso il basso.

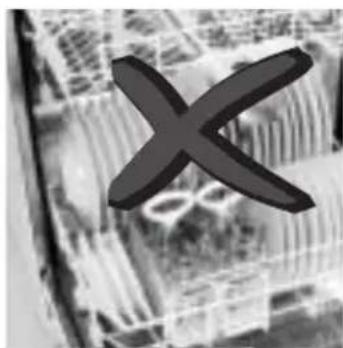

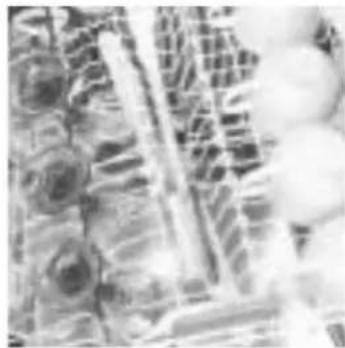

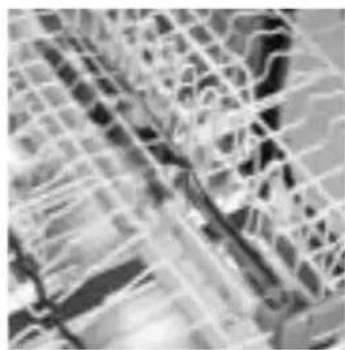

Nel cestello

superiore vanno inserti i peszzi più delicati di porcellana o di cristallo, cometazzine, bicchieri e piattini di dimensioni standard. C'è una zona appositamente destinata alle posate lunghe. Vi sono又能 dei supporti che, in posizione verticale, servono perse sistemare i calici.

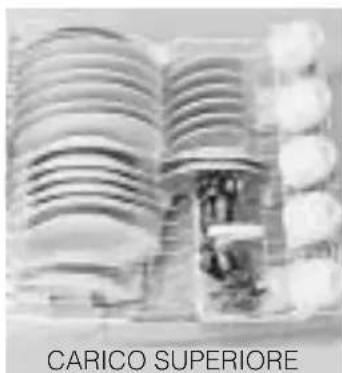

Quando si imposta il programma Express, la funzione Carico Superiore o Mezzo Carico, le stoviglia vanno sistmate sul cestello superiore.

Quando invece si imposta la funzione Carico Inferiore, occorre caricare unicamente il cestello inferiore.

NOTABENE

Assicurarsi che, una volta caricata la lavastoviglie, gli irroratori girino alla ostacoli e le stoviglie non interferiscano con l'aperatura del coperchio della vaschetta del detergente.

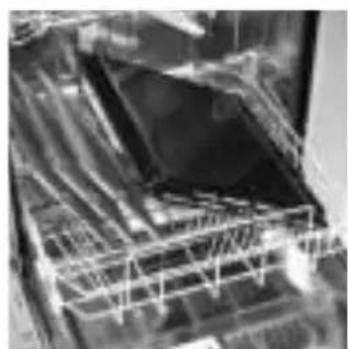

Regolazione dei cestelli

I cestelli possono essere regolati a seconda del carico.

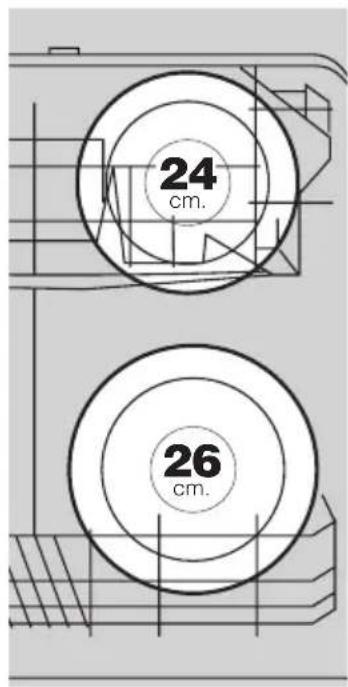

Il cestello superiore
può essere sistematico a
due altezza diverse, in mo-
do da poter lavare piatti
di dimensioni diverse.

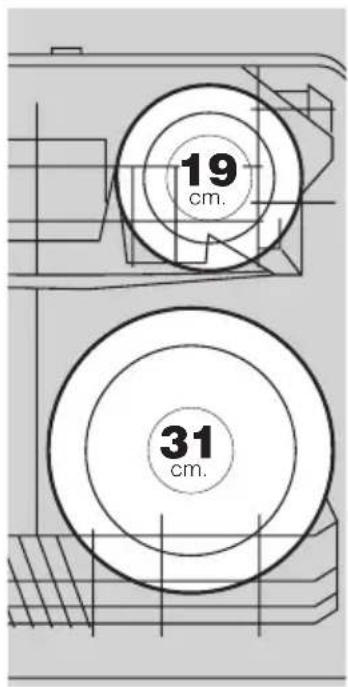

Nella posizione in alto, è possibile lavare i piatti di fino a 19 cm di diametro nel cestello superiore e quelli di 31 cm nel cestello inferiore. Sistemando il cestello superiore sulla posizione bassa, si possono lavare piatti di fino a 24 cm nel cestello superiore e di 26 cm in quello inferiore.

a

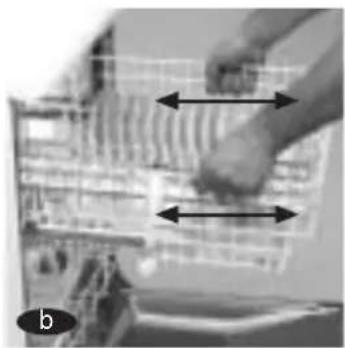

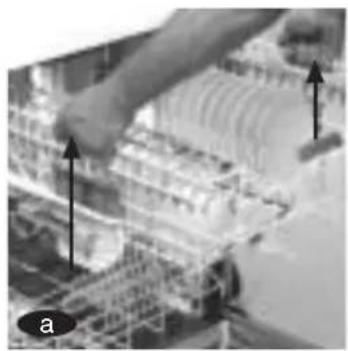

Cestello superiore modello A:

E possibile regolare l'altezza del cestello, anche carico di stoviglia, alla che si necessario estrarlo dalle guide. Sia per alzare che per abbassare il cestello, solleverlo sostendolo daIle impugnature laterali. Assicurarsi che entrambi i lati siano alla stessa altezza.

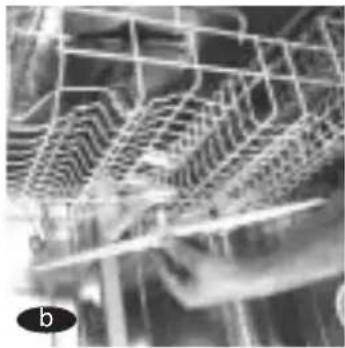

b

Cestello superiore modello B:

Rimuovere l'arresto che impedisce la fuoriuscita del cestello dall'e guide. Tirare il cestello verso di se ed estrarlo. Collocare il cestello all'altezza desiderata. Ricollocare il fermo nella sua posizione originale assicurandosi che questi tocchi il fondo longitudinale nella rotaia; si ascoltera un "clic" secco in fase di chiusura.

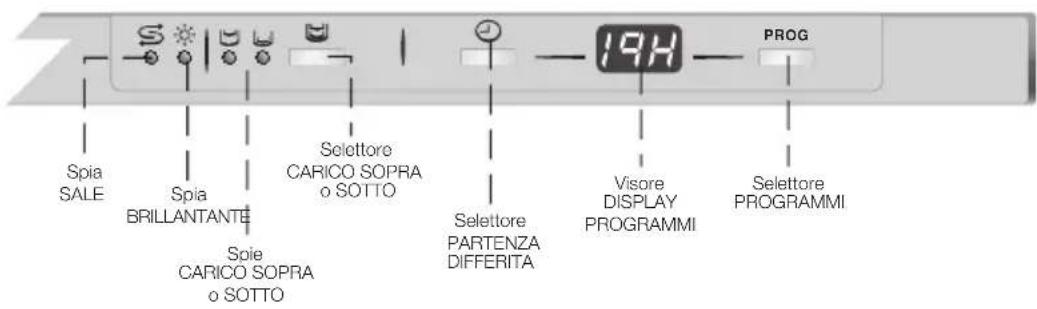

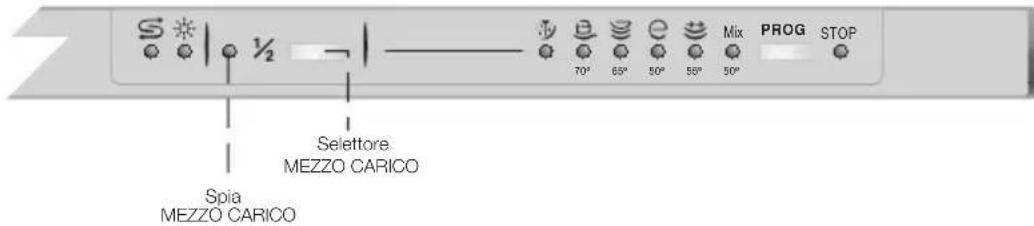

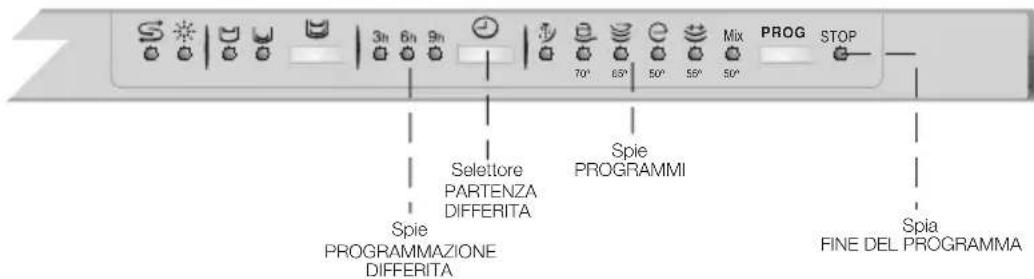

3 SELEZIONE DEL PROGRAMMA DI LAVAGGIO

Per impostare il programma di lavaggio, procedere come segue:

a Apriere la porta della lavastoviglie.
b Azionare il tasto ON sulla lavastoviglie,
c Selezionare il programma di lavaggio, con il tasting PROG.
Nei modelli sanza display, si accende una spia che indicate il programma prescelto, nelle modelli con display compare il numero del programma selezionato preceduto alla lettera "P".

PROG

A seconda del modello di lavastoviglie, sono disponibili vari tipi di programmi:

È molto importante scegliere bene il programma di lavaggio a seconda dello sporco, della quantità e del tipo di stoviglie.

PROGRAMMA	SIMBOLO	TEMPERATURA (°C)	TIPO DI STOVIGLIE	QUANTITÀ DI DETERSIVO (g)	CONSUMO TOTALE KWh/litr	DURATA CIRCA (minuti)
Prelavaggop P1		Fredo	Per stoviglie che non saranno lavate immediamente	Senza detersivo	0,0007 KWh 3 litri	7
Intensivo P2		70	Per stoviglie e pentole molto sporche	25+15	1,4 KWh 13 litri	90
Normale P3		65	Per stoviglie sporche	25+5	1,2 KWh 13 litri	87
Auto** P3		55-65	Per stoviglie sporche	25+5	1,2 KWh 13 litri	87
Economico P4		50	Per stoviglie molto molto sporche	25+5	1,05 KWh 13 litri	138
Rapido P5		55	Per stoviglie molto molto molto sporche	25	0,79 KWh 10 litri	51
Misto P6	Mix	50	Per stoviglie delicate sporche	25+5	0,87 KWh 13 litri	87
Expresso*** P7		40	Per stoviglie molto molto molto sporche sistmate solo nel cestello superiore.	20	0,3 KWh 7,4 litri	15

25 g di detersivo in polvere non concentrato equivalgono pari ad una cucchiaiata e mezza colma o ad una pastiglia di detersivo.

Per i detersivi in pastiglie e liquidi, seguire i consigli del produttore del detersivo.

• Valori per motore da 60 W e 12 coperti.
  ** Il programma economico, normalizzato secondo la norma EN-50242, è più lungo rispetto ad altri programmi; tuttavia è quello che presenta il minor consumo di energia e il più rispetto con l'ambiente. La conclusione del programma è indicata dall'accensione di una spia luminosa e da un segnale acustico di 3 secondi di durata.
  ** Il programma Express richiede l'uso di detersivo in polvere o liquido che si sciolga in modo ottimale.

(4)

SELEZIONE ADDIZIONALI FUNZIONI

SELEZIONE DELLE FUNZIONI ADDIZIONALI

Le funzioni di lavaggio vanno impostate sempre après ave scelto il programma di lavaggio. Qualunquechio di programma durante l'impostazione annulla le funzioni impostate in precedenza.

Queste funzioni permiettono di ottimizzare al massimo il carico, i tempi e i consumi del lavaggio.

A seconda del modello, le funzioni addizzionali sono le seguenti:

Tasto: Partenza ristadata

Permette di ridardare l'inizio del lavaggio. Vi sono modelli in cui il ritardo è di 3, 6 o 9 ore. In quello caso, premendo il tasto della partenza ridardata, si accende la spia che indica tale impostazione.

In altri modelli è possibile impostare il ritardo del lavaggio da 1 a 19 ore con un intervallo di 1 ora. Ideale per sfruttare la tariffa notturna. In questi modelli, premendo il tasto della partenza ridardata, il display indica le ore di ritardo dell'inizio del lavaggio.

Tasto: Carico sopra / sotto (Duo-Zone)

Viene sfruttata solo la metà della capienza della lavastoviglie. Carico superiore nel relativo cestello per i pezzi più delicati e Carico inferiore per le pentole o i pezzi molto sporchi. Questa funzione può essere attivata con tutti i programmi.

Tasto: Mezzo carico

Permette di lavare mezzo carico solo nel cestello superiore. Questa funzione cui quere attivata con tutti i programmi.

NOTABENE

Se durante la selezione delle funzioni addizzionali si cambia programmato o si preme il tasting ON / OFF, vengono annullate tutte le funzioni impostate.

SAVVIO

Una volta scelto il programma di lavaggio e selezionate le funzioni addizzionali, chiudere la porta della lavastoviglia che si mette in moto automaticamente.

Quando la lavastoviglie è in funzionamento e...

• Si desidera mettere un'altra stoviglia nella lavastoviglie.
  -Si desidera modificare ilprogramma di lavaggio.

• Premere il tasting Pausa.

• Mettere il pezzo nella lavastoviglie e/o modificare il programma di lavaggio.
• Premere il tasting Avvio.

NOTA: Per motivi di sicurezza il programma si riavlierà trascorsi alcuni secondi.

Se la modifica interviene sulla durata del programma di lavaggio impostato o se si tratta della partenza ridardata occorre premere il tasting ON/OFF (per modificare lo stato della lavastoviglia. Se si preme il tasting ON/OFF (duarte il lavaggio, occorre riprogrammare la lavastoviglia.

END OF FINE DEL PROGRAMMA

Una volta concluso il programma, la lavastoviglie emette un segnale acustico continuo per 3 secondi. Aprendo la porta della lavastoviglie si può verificare che il lavaggio si è concluso se è accesa la spia luminosa sul cruscotto.

MODELLI DISPLAY

7 POWER CUTS

In caso di black-out,
quando si ripristina
l'alimentazione elettrica
la lavastoviglie prose

gue il funzionamento normale dal punto in cui era stato interrotto (dispone infatti di una me

moria minima di 12 ore, a seconda del modello).

8 CONSIGLI BASILARI

Esiste una série di aspetti che occorre sempre tenere presenti. In tal modo si prolunga la vita utile della lavastoviglia e si migliorara la qualità del lavaggio.

a Riempire bene la lavastoviglie. Cercare di sfruttare al massimo la capienza della lavastoviglie: in tal modo si riducono i consumi di acqua e di elettricità e si diminuisce la rumorosità dell'apparecchio.
b Sistemare bene le stoviglie. Affinché la qualità del lavaggio sia ottimale, i bracci di lavaggio devono girare nelle alcuni ostacolo. Analogamente, le stoviglie devono essere sistmate correttamente in modo da essere raggiunte dal getto d'acqua.
c Scelta del programma. Impostare il programma di lavaggio e le funzioni addizzionali a seconda delle esigenze.
Pulizia. Pulire agli tre mesi i filtri e i bracci di lavaggio. Assicurarsi di averli rimessi a quello correttamente.

MANUTENZIONE E PULIZIA DELL'APPARECCHIO

Si consiglia di effettuare con regolarità la pulizia allo scopo di prolunga re la vita utile della lavastoviglie.

Ogni tre mesi, eseguire lesegmenti operazioni:

Pulizia del filtrio.
Pulizia dei bracci di lavaggio.
Pulizia dell'interno.
Pulizia dell'esterno. In tal modo si allunga la vita della lavastoviglie.

NOTABENE

In caso di assenza prolongata, lasciare aperta la porta della lavastoviglia per consentire che l'aria circoli liberamente all'interno dell'apparecchio.

PULIZIA DEL FILTRO DI LAVAGGIO

Il filtrò è formato da due o tre pezzi (a seconda del modello): filtrò interno, filtrò esterno e protezione dei filtri. Sono posti sulla parte bassa della lavastoviglia, al di quello del cestello inferiore.

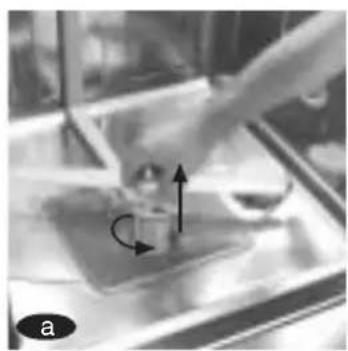

Una volta estratto il cestello inferiore, il filtro interno si smonta girando lo in senso antiorario e tirandolo verso l'alto.

Estrarre ilhetto esterno. Estrarre ilhetto di protezione (a seconda del modello).

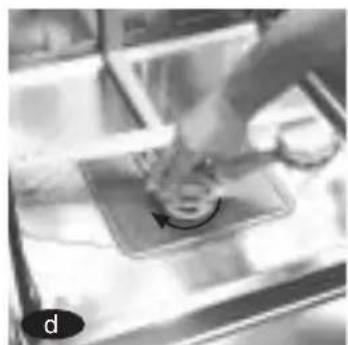

d La corretta ricollocazione dei filtri è fondamentale. Assicurarsi che la protezione dei filtri sia posizionata correttamente.

Il filtrro esterno si incastra nella propria sede.

Il filtering interno va inserto nell'apposita sede e quin di va girato in senso orario fino all'arresto.

2

PULIZIA DEI BRACCI DI LAVAGGIO

Il terzo braccio di lavaggio (a seconda del modello), quello superiore e quello inferiore si devono pulire agliTre mesi.

Smontaggio dei bracci di lavaggio:

a

Il terzo braccio di lavaggio si smonta premendo verso l'alto e svitandolo.

b

Il braccio di lavaggio superiore va montato sul cestello superiore. Per smontarlo occorre svitarlo del tutto.

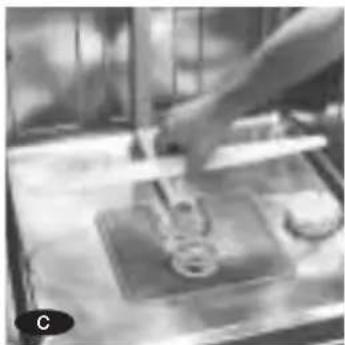

C

Il braccio di lavaggio inferiore si smonta allentando in senso antiorario il dato inferiore ed extraendolo verso l'alto.

I bracci vanno puliti sotto il getto del rubinetto, con una spugnetta morbida per evitare di graffiarli.

Gli ugelli di uscita dell'acqua devono essere perfettamente puliti. Se qualcuno è ostruito bisognastrurlo.

Montare i bracci di lavaggio.

NOTABENE

Si consiglia di disinserire l'apparecchio alla presa prima di eseguire qualunque operazione di pulizia o di manutenzione.

3

PULIZIA DELL'INTERNO DELLA LAVASTOVIGLIE

Pulire la lavastoviglie
ogni tre mesi per
eliminare lo sporco
accumulatosi all'interno
dell'apparecchio.

Invece del normale detersivo, usare un prodotto specifico (seguire le istruzioni del produttore).

(4)

PULIZIA DELL'ESTERNO DELLA LAVASTOVIGLIE

Per pulire l'esterno, usare un panno umido con acqua e sapone. Non usare prodotti abrasivi. Asciugare con uno strofinaccio.

NOTABENE

Per sicurezza. assicurarsi che la lavastoviglie nonsia in funzionamentomente la si pulisce.

INDIVIDUAZIONE e SOLUZIONE DEI PROBLEMI

Se si rileva quale problema nel funzionamento della lavastoviglia, probabilitmente è possibile risolverlo dopo aver consultato le seguentiindicazioni:

Se cosi non fosse, rivolgersi al SERVIZIO DI ASSISTENZA TECHNICA fornendo informazioni esaurienti.

PROBLEMI TECHNICI O FUNZIONALI

Quando la lavastoviglie rileva un funzionamento anomalo, avvisa con segnali acustici o luminosi, a seconda del modello.

Sul bordo superiore della porta è riportata una tabella orientativa che consente di individuire eventuali inconvenienti.

play. In questi modelli, compare la lettera "F" seguita da un numero (da 1 a 9).

1 Modelli sanza

display. Quando si verifica un'anomalia, la lavastoviglie emette una series di segnali acustici che si interrompe per sette secondi, dopo di che riprende. Si cui individuare il tipo di inconveniente contando il numero di segnali acustici (1 Porta aperta; 2 Non entra acqua e cosi via).

Per tacitare i segnali acustici, premere il tasto Avvio / Pausa.

A seconda del tipo di anomalia, rivolgersi al Servizio di Assistenza Tecnica e descrive il problema.

ANOMALIA	MODELLO CON DISPLAY	MODELLO SENZA DISPLAY
		N. DI BIP
Chiudi la porta F1 1
Non carica acqua F2 2
Non scarica F3 3
Traboccamento F4 4
Surriscaldamento F5 5
Non riscalda F6 6
Tem. insufficientien F7 7
Manca pressione	F8	8
Non distribuisce F9 9

- Perché la lavastoviglie non si mette in moto?

La causa cui oesere:

Non c'etensione nella rete elettrica.
-La spina non è stata inserita correttamente nella presa.
- Sono saltati i fusibili dell'impianto elettrico.
-La lavastoviglie non è collegata alla rete elettrica.
- Non è stato premuto il tasting On / Off (la spia luminosa di quello tasting deve essere accesa in modo fisso).
- La porta della lavastoviglia non è ben chiusa.
- Non è stato premuto il tasting di avvio.

- Perché la lavastoviglie si mette in moto, ma non carica l'accua?

La causa cui oessere:

• Non c'é acqua nella rete idrica.
• Il rubinetto dell'accua è chiuso.
• Il filtro dell'elettrovalvola di entrata dell'acqua è ostruito.

- La lavastoviglie non scarica l'acqua, che resta nella vasca

La causa cui oesere:

• Lo scarico è intasato o è stato installato male.
• Il tubo di scarico è intasato o strozzato.
• I filtri sono ostruiiti.
• Non si è anymore concluso il programma impostato, attendere che finisca.

- Non si spegne la spia che indica la mancanza di sale

La causa può essere:

• Mancanza di sale. Ripristinare il livello di sale e mescolare con un cucchiaio.
• La durezza dell'acqua non è superiore a 7DH, per cui non occorre usare il sale e, in tal caso, la spia resta sempre accesa.

Vi sono traccce di detersivo nel dosatore o sulla controporta

La causa cui oesere:

• Qualche stoviglia ha impedito l'aperture del dosatore.
• Il detersivo è scaduto o non è del tipo adatto.
• I bracci di lavaggio urtano con quale stoviglia.
  Gli ugelli dei bracci di lavaggio sono ostrui.
• La vaschetta era umida quando si è versato il detersivo. La vaschetta deve essere asciutta.

- Si forma una schiuma insolita

• É stato usato un detersivo normale per il lavaggio a mano inceve di quello speciale per lavastoviglia.

- Consuma molto sale

La causa cui oessere:

• Il tappo del sale non è ben chiuso.
• Il livello di consumo del sale non è regolato correttamente.

- La lavastoviglie fa rumori strani

La causa cui oessere:
- Le stoviglia non sono state sistmate correttamente.
- I bracci di lavaggio urtano con quale stoviglia.

2

- Tracce si sporco o di cibo sulle stoviglie

La causa cui oEssere:
- Il filtr di lavaggio non è posizionato correttamente, è sporco oppure ostruito.
- Gli ugelli dei bracci di lavaggio sono sporchi oppure questi ultimi sono bloccati da quale stoviglia.
- Il detersivo non è del tipo adatto o è insufficiente.
- Le stoviglie non sono state sistmate correttamente. Qualche pezzo è a contatto con altri.
- I cestelli sono eccessivamente carichi.
- Il programma di lavaggio non è quello giusto.
- Lo scarico è intasato.
- Sulle stoviglie erano rimasti residui di ciboccessivamente rinsecchiti.

Le stoviglie presentano un velo biancastro

La causa cui oEssere:

• Detersivo o brillantante insufficiente.
• Il tappo del serbatoio del sale non è ben chiuso.
• Il serbatoio del sale non contiene né acqua né sale.
• Il decalcificatore non è regolato correttamente in funzione della durezza dell'acqua
• É stato usato un detersivo privo di fosfato. Eseguire un prova con un detersivo con fosfato.

Le stoviglie non si asciugano

La causa cui oEssere:
- Mancanza di brillantante.
- La regolazione del brillantante è inadequata.
- Le stoviglia non sono state sistmate correttamente.
- Le stoviglie sono state rimosse troppo presto.
- Il programma di lavaggio non è quello giusto.

- Il vetro o il cristallo presente un aspetto lattiginoso o con graffiti

La causa cui oessere:

• I pezzi non sono adatti al lavaggio in lavastoviglie.
• Il detersivo è inadatto.

Il vetro o il cristallo presenta un aspetto opaco

• Il brillantante è insufficiente.

- Le posate e i bicchieri sono velati oppure quosti ultimi presentano un aspetto metallico

Dose effecssiva di brillantante.

- I peszzi in acciaio inox o in acciaio fine presentano macchie

La causa cui oEssere:
- I pezzi non sono adatti al lavaggio in lavastoviglie.
- Le stoviglia non sono state sistmate correttamente.
- E stato usato troppo detersivo.
-L'acciaio e di Bassa qualita.
- C'è unecesso di sale nell'accua di lavaggio. Chiudere bene il tappo del serbatoio del sale.

LAVASTOVIGLIE

AVVERTENZE

INFORMAZIONI PER IL CORRETTO SMALTIMENTO DEGLI APPARECCHI ELETTRICI ED ELETTRONICI

Alla fine della sua vita utile, l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici.

Lo si può conseignare Gratisamente gli apposti centri di raccolta, gestiti da l'amministrazione locale, o ai distributori che fornisco quello servizio. Smaltire separamente un elettrodomestico significa evitare eventuali consequences negative per l'ambiente e per la salute derivanti da uno smaltimento inadaguato, e consente il trattamento e il riciclaggio dei materiali che lo compongono, con un notevole risparmio di energia e di risorse.

Per sottolineare il dovere di collaborare con la raccolta selettiva, su-ll'apparecchio è apposto il symbolo qui riportato che indica che per lo smaltimento non si devono usare i cassonetti tradizionali.

Per ulteriori informazioni, rivolgersi all'ente locale competente o al proprio rivenditore di fiducia.

INSTALLATIE EN MONTAGE

1 VAATWASMACHINE UITPAKKEN

HETUITPAKKEN
